Как правильно укладывать ондулин на крышу своими руками

Сравнительная характеристика Ондувиллы и шифера

Компонентный состав

Ондувилла – сертифицированное кровельное покрытие, которое производится из целлюлозных волокон, пропитанных битумным составом. Шифер – материал на базе асбестоцемента, в некоторых странах признанного опасным для человеческого организма.

Формат, вес, простота монтажа

За счет большого размера и значительного веса листы шифера тяжело поднимать на крышу и монтировать своими силами. Ондувилла и ее небольшой вес позволяют не только самостоятельно смонтировать кровлю, но и перевезти материал собственным авто.

Долговечность

И шифер, и Ондувилла – покрытия достаточно долговечные. Некоторые крыши, покрытые шифером, служат по 25 и более лет, но, как правило, на определенном этапе эксплуатации возникают протечки. Гарантия на влагонепроницаемость кровли из Ондувиллы составляет 25 лет, срок ее службы – до 50 лет, в зависимости от климатического пояса.

Эстетичность

Ондувилла – это имитация керамической черепицы в приятной коричнево-терракотовой гамме. Шифер выпускается нейтрального, немного унылого светло-серого тона, но его можно окрасить в любой оттенок, используя краску для внешних работ.

Хрупкость

Ондувилла – покрытие гибкое, им можно обустраивать крыши сложной геометрии, делать перегибы. В отличие от Ондувиллы, шифер – материал жесткий и хрупкий, подходящий только для укладки на ровных скатах. Пожаробезопасность

И шифер, и Ондувилла относятся к классу горючих кровельных покрытий.

Цена

По цене Ондувилла дороже асбестового шифера, но если прибавить к стоимости шифера затраты по монтажу и окраске, то цена кровли на выходе будет одинаковой.

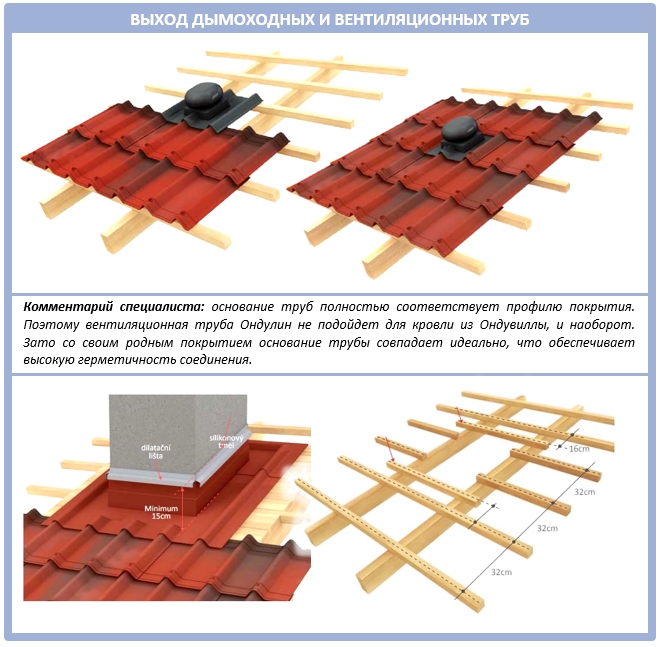

Монтаж вентиляционной трубы на ондувиллу

Вентиляция является одной из основных составляющих системы жизнеобеспечения загородного дома и служит для удаления влажного и загазованного воздуха. Вентиляционная система проектируется и монтируется одновременно с системами отопления, электро- и водоснабжения. Для вывода системы вентиляции на крышу из ондувиллы применяются специальные вентиляционные трубы «Ондувилла».

Трубы оборудованы стандартным проходным элементом, защищены от попадания осадков, а их основание адаптировано для монтажа на битумную черепицу. Вентиляционные трубы «Ондувилла» изготавливаются из ударопрочного термопластичного сополимера АБС.

Современные строительные технологии и качественные материалы позволяют полностью избавиться от сквозняков и значительно повысить энергоэффективность дома. Вместе с тем Свод Правил СП СНиП 31-01-2003 «Здания жилые многоквартирные» предписывает обеспечить в жилых помещениях однократный воздухообмен, то есть полную замену всего объема воздуха не реже 1 раза в час. Требования к вентиляции кухонь, санузлов и постирочных еще выше — от 25 до 90 куб. м/час. Обеспечить требуемый воздухообмен без эффективной системы вентиляции невозможно, именно поэтому вентиляционные трубы в загородных домах выводятся на крышу.

Основание вентиляционной трубы Ондувилла имеет размер 400х480 мм, и точно повторяет профиль битумной черепицы. Это упрощает монтаж, и полностью исключает риск появления протечек. Длина основания трубы совпадает с длиной гонта битумной черепицы, что позволяет монтировать ее как на сплошную, так и на стандартную разреженную обрешетку.

Последовательность установки вентиляционной трубы на крышу из ондувиллы:

1. Так как вентиляционная труба задерживает снег и создает дополнительную нагрузку, на месте ее установки обрешетка усиливается. Дополнительные брусья (доски) набиваются на участке размером не менее 50х50 см.

При монтаже ондувиллы на сплошное основание дополнительное усиление под вентиляционную трубу не требуется.

2. Выполняется монтаж кровли от карниза до места выхода вентиляции.

При монтаже покрытия на сплошное основание, от верхней кромки ондувиллы в сторону конька откладывается 13,5 см и отмечается центр отверстия для проходного элемента. Вырезается отверстие диаметром 12 см.

3. Устанавливается вентиляционная труба. Ее основание укладывается поверх смонтированного покрытия. Волны и полоски гидрозамков основания трубы и битумной черепицы должны точно совпадать. В случае необходимости отверстие для проходного элемента расширяется.

4. Монтируется покрытие по обе стороны от вентиляционной трубы. Битумная черепица укладывается поверх ее основания. Нижняя часть основания трубы крепится в двух точках в момент монтажа боковых гонтов ондувиллы.

5. Монтируется кровельное покрытие выше выхода вентиляционной системы. Битумная черепица укладывается поверх основания вентиляционной трубы. Верхняя часть основания крепится в трех точках в момент монтажа верхнего ряда ондувиллы.

Выход вентиляционной системы соединяется с проходным элементом вентиляционной трубы с помощью гибкого воздуховода диаметром 110 мм.

Источник

Рекомендации по выбору ондулина

Прежде чем начать монтаж кровли из ондулина своими руками, нужно правильно выбрать материал. На рынке немало подделок, поэтому при покупке нужно обращать внимание на следующее:

• Все листы в упаковке должны быть одинакового размера и соответствовать стандартам: иметь нужное число волн, указанную толщину.
• Очень важно оценить толщину листа, хотя бы выборочно. Она должна быть одинаковой по всему фрагменту. Сравнить нужно материал не из 1 упаковки, а из нескольких, но из одной партии.
• Обращают внимание на окрашивание: оно должно быть равномерным. Оттенок должен совпадать у всей партии.
• Предпочтительнее покупать ондулин у производителей или их официальных представителей.

Производитель гарантирует водостойкость материала в течение определенного срока. На цветность или механическую стойкость гарантия не распространяется.

Состав кровельного пирога из материалов ондулин и порядок их расположения при устройстве крыши

1. Пароизоляция (например, Ондутис R100, Ондутис R70, Ондутис Rтермо) − внутренний слой пирога. Располагается перед утеплителем на пути движения теплового потока. Необходим только при тёплой кровле.
2. Плитный или рулонный утеплитель (стекловата, минеральная вата, эковата) – закладывается между стропил. Толщина определяется теплотехническим расчётом.
3. Ветроизоляция (например, Ондутис A100, Ондутис A120) – не используется при угле наклона ската до 35°.
4. Гидроизоляция (например, Ондутис RV100, Ондутис RS).
5. Обрешётка.
6. Еврошифер.

Пример послойного устройства кровли из ондулина с утеплителем и двойным вентиляционным зазором

Пленочные слои крепятся с помощью брусков размером 20×30 мм, 30×30 мм. Самый прстой вариант кровли состоит из двух слоёв – обрешётки и битумного шифера. Он применим только для неответственных сооружений. Во всех остальных случаях гидроизоляция под ондулин обязательна.

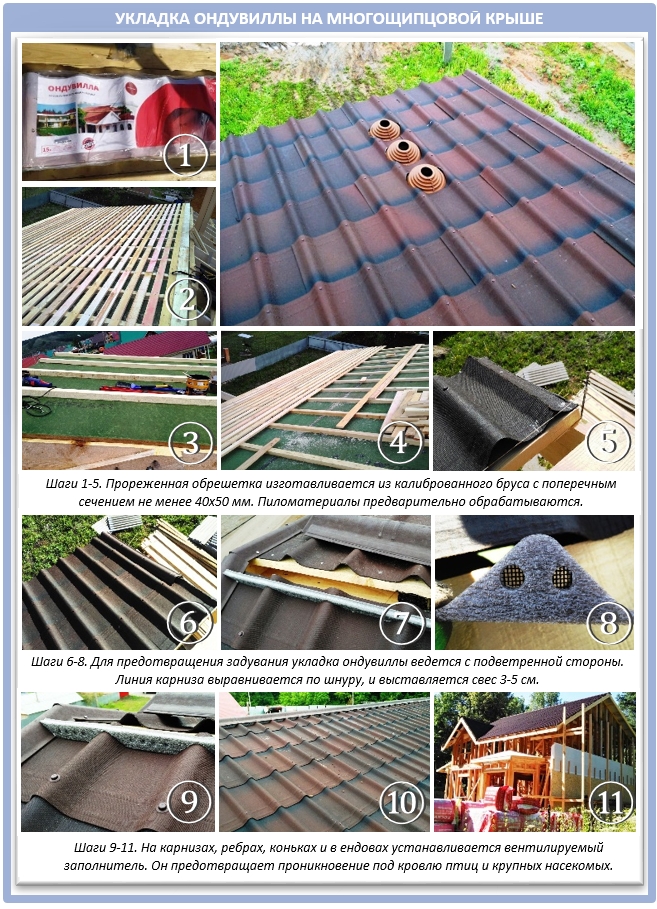

Правила монтажа

Инструкция по монтажу Ондувиллы предполагает предварительную установку обрешетки. Работы по ее установке следует выполнять так:

• Обрешетку монтируют вдоль ног стропильной системы. Это обеспечивает правильное распределение воздушного потока и эффективную вентиляцию конструкции.

  ​Внимание! Правильная вентиляция при монтаже Ондувиллы предотвращает скопление пыли и влаги, а также конденсата на внутренней стороне кровли, что обеспечивает невозможность развития грибка и плесени.

• Перед установкой листов Ондувиллы следует тщательно проверить правильную геометрию скатов, а именно их прямоугольные параметры. Даже минимальные отклонения требуют натягивания шнура, который будет своеобразным уровнем для ориентирования при установке;

  ​Важно! Оптимальной температурой для проведения работ по монтажу является диапазон от -5 до +30 градусов.

• Укладку начинают с кровельного участка, который не подвержен ветровым нагрузкам. После того как произведен монтаж первой полосы, вторую следует выполнять с половины листа, это поможет в условиях углового участка получить трехслойную структуру, которая будет надежно защищать слабое место от протекания;

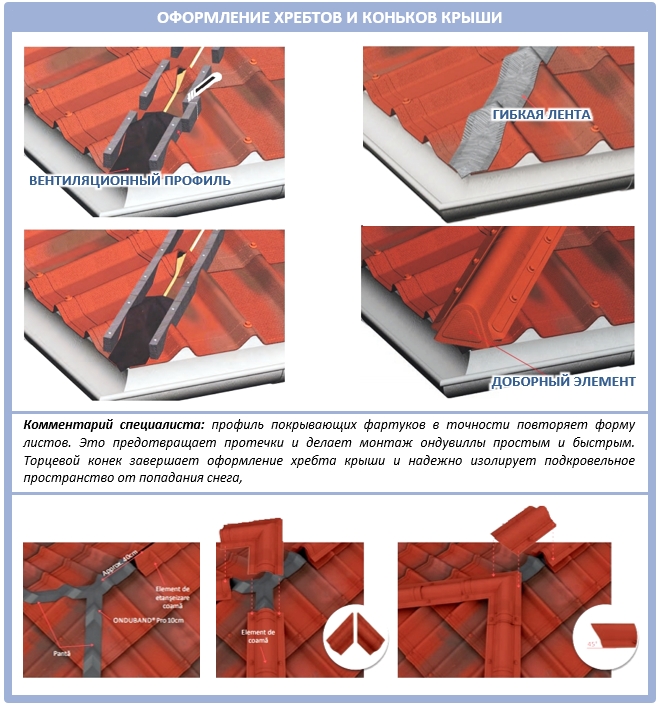

• Тщательно следует отнестись к монтажу кровельных ребер. Для этого применяют торцевые и коньковые элементы Ондувиллы.
• Ребра кровли на начальном этапе герметизируются при помощи специальной ленты, на которую производится установка элементов конька внахлест по 8 см, после этого концы ребер оборудуются торцевыми элементами. Внимание! Крепления выполняются при помощи специальных оригинальных гвоздей, от производителя Ондувиллы. Их вбивают строго перпендикулярно, на равном расстоянии между друг другом, и в определенной последовательности. Саморезы для Ондувиллы не используются, так как они повреждают структуру материала и не могут обеспечить такой герметичности, как специализированные крепежные элементы.

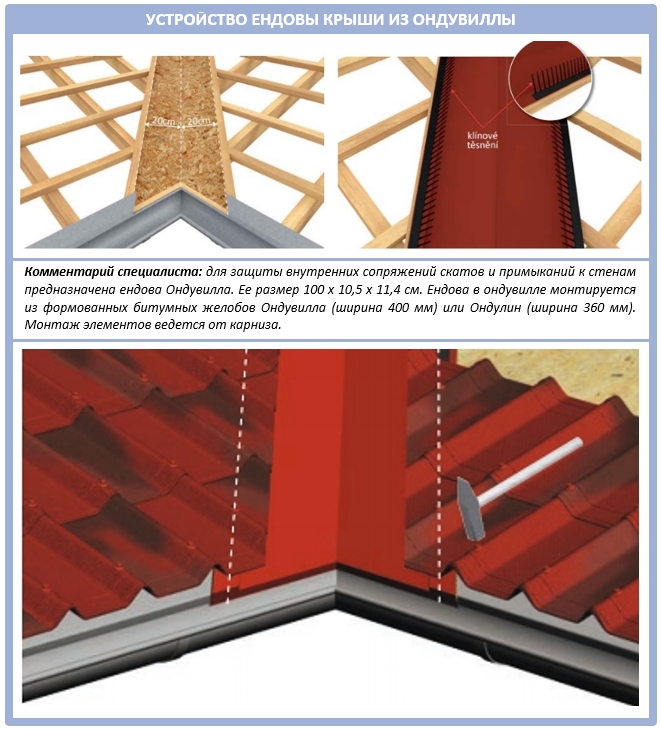

• Для обустройства кровли из данного материала, следует использовать ендовы, полная длина которых составляет 1 метр, а полезная длина при установке внахлест равняется 85 см. Для ендовы монтируется обрешетка специального типа, с подкладкой из гидроизоляции.
• Щипцы при монтаже Ондувиллы выбираются с полезной длиной 96 см, а нахлест при этом равняется 8 см.

Работы при этом начинают от карниза, двигаясь к коньку, ориентируясь на поперечные выступы. Для установки элементов в участках примыкания к вертикальным конструкциям, применяют кровельный фартук и гидроизоляционную ленту. Когда выполняется монтаж конька, то на скаты устанавливается покрывающий фартук. Элементы устанавливаются внахлест, покрывая предыдущий на 40 см.

Для правильного функционирования вентиляции в верхней части смонтированных участков конька оставляется небольшой зазор (2 см), а верхняя часть оформляется с перекрытием в 8 см. Конек крепится к каждой волне материала, который расположен на обрешетке.

Ондувилла сразу же после монтажа имеет более темный цвет, чем тот, который будет через полгода эксплуатации. Но это никоим образом не отразится на качественных характеристиках материала, которые будут длительный период надежно защищать дом. Ондувилла – современное решение для кровли, которое может составить достойную конкуренцию любому материалу для кровли.

Гидроизоляция

Укладывается непосредственно на стропильные ноги при помощи мелких гвоздей или строительного степлера. Работы следует проводить снизу верх с перекрытием нижнего слоя на 10-15 см, чтобы исключить попадание влаги под материал. Натяжение должно быть достаточно сильным для того чтобы влага не скапливалась на поверхности – провисание не должно превышать 2 см. Тем не менее, не стоит слишком сильно воздействовать материал, поскольку его легко повредить.

Рекомендуется использовать высококачественную пародиффузионную мембрану, которая помимо влагозащиты обеспечивает парообмен и способствует созданию благоприятного подкровельного микроклимата. Швы следует обязательно обрабатывать герметизирующей лентой.

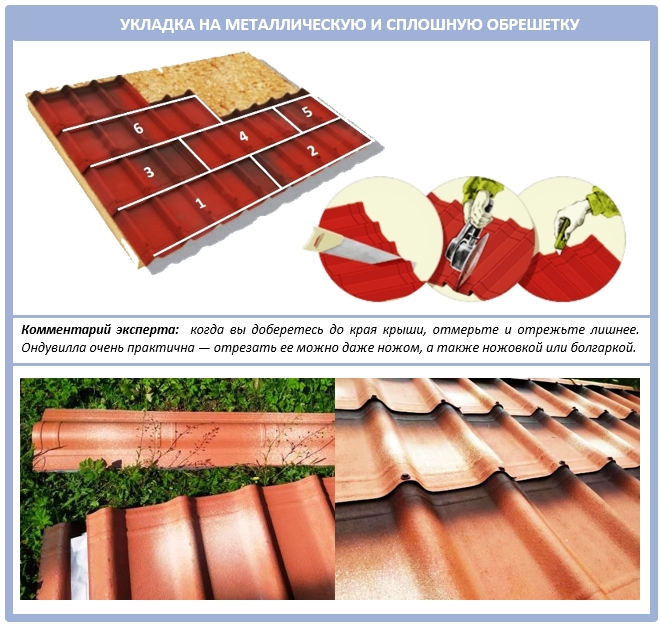

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Инструмент для работы с ондулином

Специальных инструментов для работы с ондулином не требуется, но нужно учитывать некоторые особенности.

Пилится ондулин обычной ножовкой по дереву, но предварительно её полотно рекомендуется смазать моторным маслом. Иначе будет налипать битумная основа и ножовка начнёт застревать в ондулине.

Также можно воспользоваться силиконовой смазкой. А в крайнем случае поможет и ведро обычной воды, в которое нужно опускать ножовку перед каждым резом.

Можно также использовать для резки ондулина электролобзик или дисковую пилу. Потом их можно будет очистить от битума распилив ненужную деревянную доску или брусок.

Для разметки ондулина лучше приобрести цветной карандаш — обычный плохо виден.

Особенности укладки металлочерепицы на разные типы крыш

Четырехскатная крыша (она еще называется вальмовой) состоит из двух длинных и двух коротких скатов. При укладке металлочерепицы на такой вид крыши следует придерживаться направления сверху вниз. Учтите, что обязательно придется резать листы кровельного материала – заранее все измерьте и сделайте заготовки. Вальмовая крыша – довольно популярный вариант при строительстве, потому что считается более экономичной и простой в плане установки. Но укладка металлочерепицы на вальмовую крышу – процесс трудоемкий, поэтому при отсутствии опыта целесообразно привлечь к работе специалистов.

Если предстоит монтировать рассматриваемый кровельный материал на крышу ломанной конструкции, то никаких особенностей в процесс нет. Только стоит учесть единственный момент: необходимо надежно сокрыть стыки гидроизоляционного, теплоизоляционного и кровельного материала для предотвращения попадания влаги при косом дожде и очень сильных осадков. Для этого необходимо стыки скатов оборудовать сплошной обрешеткой, а гидроизоляционные и теплоизоляционные материалы укладывать в этих местах методом внахлест.
