Варианты монтажа фундаментов из блоков ФБС

Преимущества блочного фундамента

Бетонные блоки имеют большую популярность в отличие от монолитной ленточной конструкции. Блочный фундамент пригоден для грунтов с различной степенью усадки. Если это плотные песчаные грунты, то волноваться о трещинах и разрывах не приходится, так как огромные бетонные глыбы будут крепко стоять на земле. Если возводить здание на блочной основе в районах с грунтами, которые имеют высокую степень усадки, то также не нужно паниковать по поводу крепости основания возводимого здания, так как блоки будут изменять свое положение в пространстве лишь в рамках швов относительно друг друга.

Поэтому, строительство фундамента из блоков ФБС дает возможность забыть о проседании цоколя, разрывах стен и фундамента, усадке и перекосе здания. Кроме того, бетонные блоки обладают высокой морозостойкостью устойчивостью к химическим воздействиям и производятся в большом разнообразии касательно их размеров.

Строительство фундамента из блоков ФБС

Собрать постройку из крупных элементов заманчиво — их габариты намекают на быстрое окончание работ, т.е. введение объекта в эксплуатацию. Но бетонные блоки без крана не выгрузишь и не уложишь, а спецтехника стоит дорого, поэтому лучше взять в аренду спецтехнику для строительства. Вдобавок, надо уметь рассчитывать требуемое количество блоков, а они бывают разных габаритов. Есть свои тонкости в обустройстве гидроизоляции, заделке швов.

Блоки годятся для возведения фундамента под жилье, административные или промышленные здания, в т.ч. высотные — и практически на любом грунте. Важно не ошибиться с выбором типа фундамента — ленточного либо столбчатого. Так, при наличии разных грунтов на одной строительной площадке рекомендуется ленточный вариант, причем расширенный.

Правильно сделанные конструкции из блоков долговечны, способны выдержать большие нагрузки, сравнительно быстро возводятся. И фундамент из них не требует арматурного пояса, что удешевляет стоимость всего здания. Кстати, при сезонных сдвигах почвы такое основание зданий остается устойчивым, с высокой степенью амортизации. Блоки ФБС морозостойкие, долго сохраняют прочность в агрессивных средах, пригодны для строительства в местах с большим суточным перепадом температур.

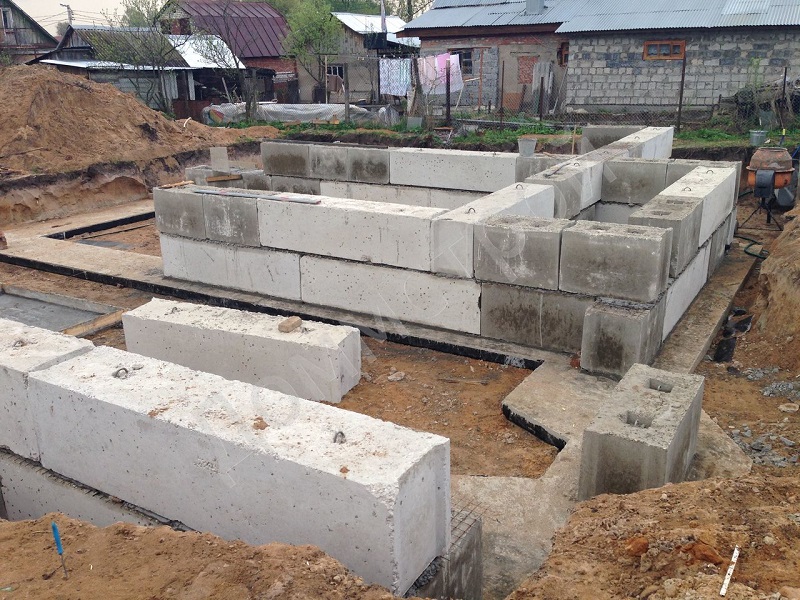

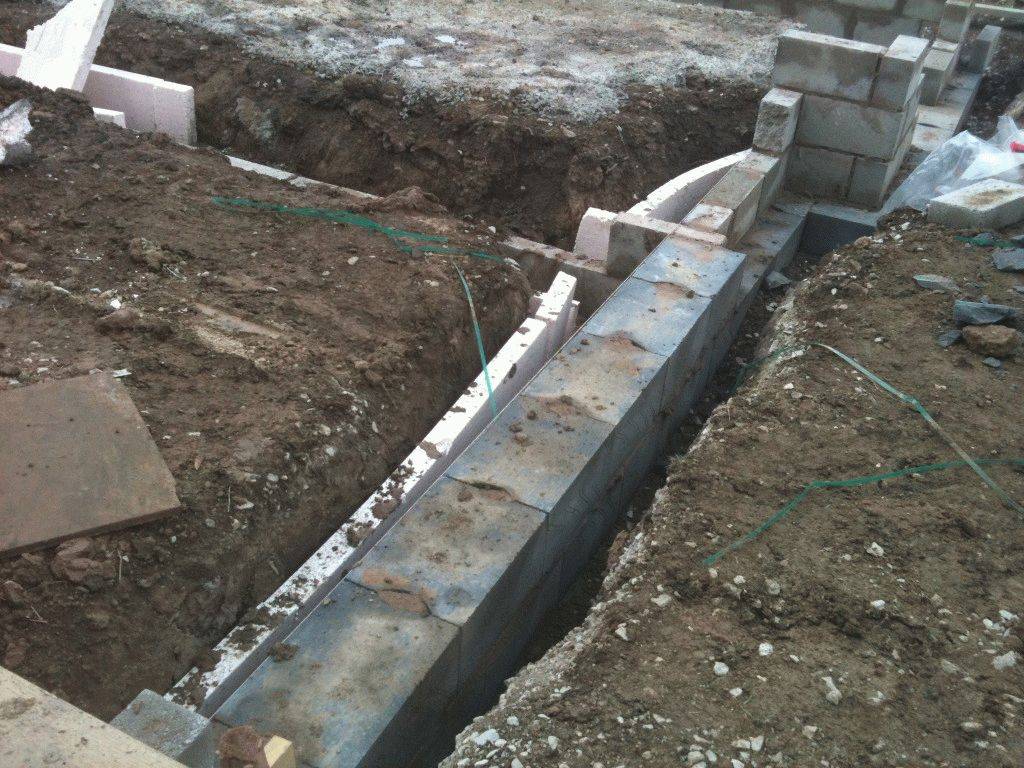

Монтаж фундамента из ФБС блоков

Технология возведения фундамента из ФБС следующая:

1. Выкапывается траншея, глубиной равной глубине промерзания или высоте подвального помещения с учетом высоты пола. Ширина же, должна быть больше размера будущего основания на пол метра и больше. Делается это для того, чтобы комфортно монтировать блоки.
2. Зачищают дно котлована. Делая его горизонтальным и ровным.
3. Устанавливают песчаную или монолитную «подушку», в зависимости от типа грунта и его несущей способности

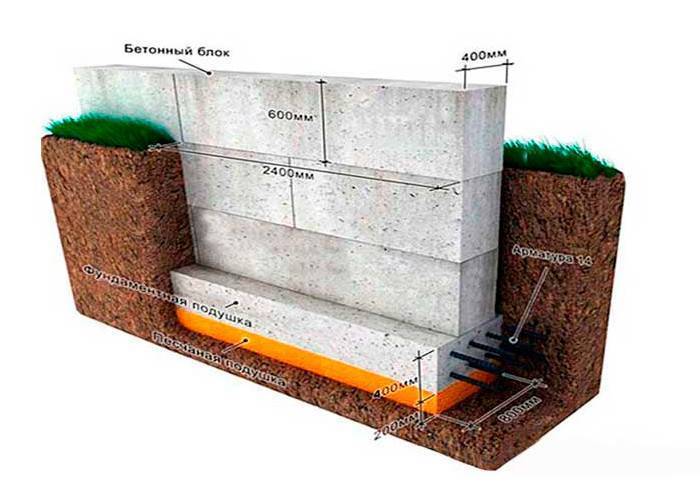

4. Укладывают фундаментальные плиты. Главная роль, которых – увеличить площадь основания. Возможен вариант малоэтажного строительства, когда можно обойтись без таких плит. Все зависит от грунтовых условий и определяется расчетом.
5. Согласно расчетом и чертежам укладывают блоки ФБС. Укладывают их на цементный раствор и заполняют вертикальные швы. Швы делаются размером в 15-25 мм. Сама же кладка ничем не отличается от кладки обычным кирпичом. Разве что весом изделий.

ВАЖНО! Для того, что бы придать основанию дополнительную прочность – между рядами блоков кладут прутки арматуры, которые в будущем залитые бетоном свяжут их.

1. Между рядами производят закладку гильз для коммуникации.
2. При помощи рубероида делают гидроизоляцию по горизонтальной поверхности верхнего ряда.
3. Все боковые поверхности конструкции, которые будут соприкасаться с грунтом, обмазывают битумом.
4. Засыпают пазухи песком или местным грунтом. Зависит это от свойств почвы и проектных решений.

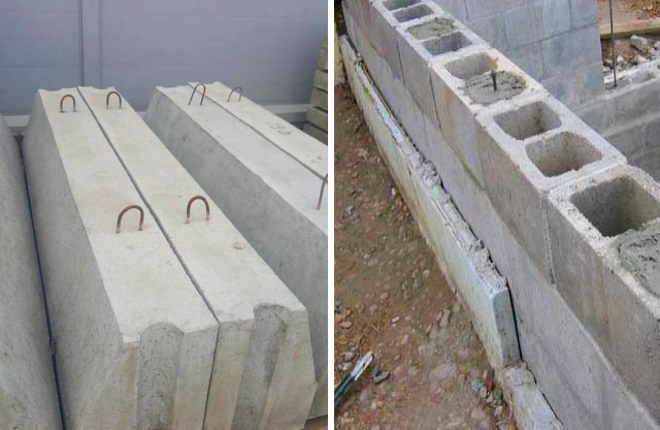

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

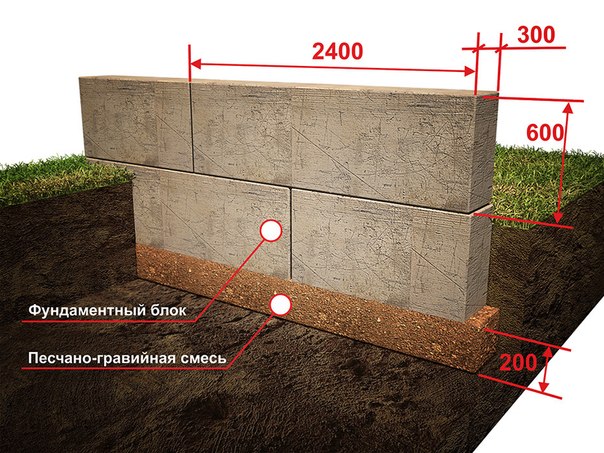

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

• ФБС24-6-6- 3шт
• ФБС12-6-6-1шт
• оставшиеся 600мм сделать монолиную вставку
• или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

1. ленточные фундаменты многоэтажных зданий
2. ленточные фундаменты малоэтажных домов с подвалом
3. ленточные фундаменты под баню или гараж
4. теплофикационные камеры при строительстве теплотрасс
5. надземные одиночные фундаменты для прокладки надземных теплотрасс

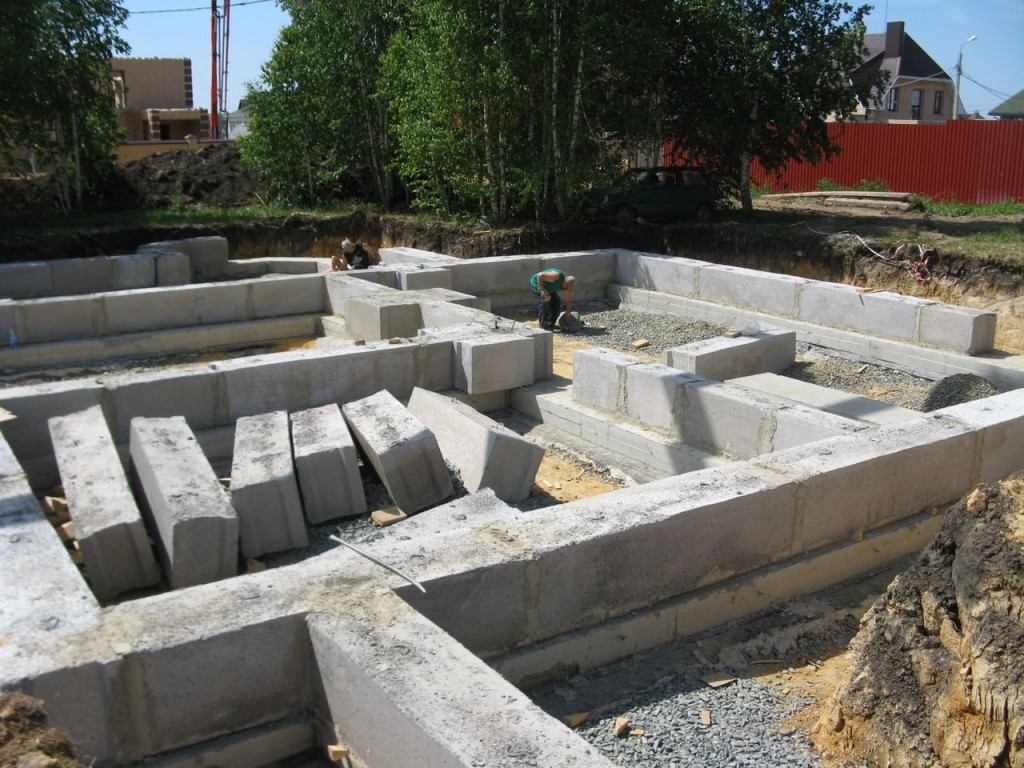

Инструкция по укладке фундаментых блоков

При монтаже фундамента из ФБС следует соблюдать технологию, так как лишь в этом случае гарантированы надежность и долговечность созданного основания. В ней нет ничего сложного. Первое, что нужно сделать, – правильно рассчитать необходимое количество материала и выбрать его тип. Для этого потребуется следующая информация:

• тип грунта;
• глубина залегания подземных вод, а также промерзания почвы;
• размеры основания, которые выбраны в соответствии с габаритами будущего здания;
• план подвала, в котором обозначены особенности ввода инженерно-бытовых сетей.

Обратите внимание: выпускается несколько разновидностей блоков. Наиболее популярными являются изделия, предназначенные для колонного, ленточного, а также столбчатого оснований.

Количество материала вычисляется по следующей схеме: зная толщину, высоту и общий периметр будущей кладки, нужно рассчитать ее объем. Затем эту цифру следует разделить на кубатуру одного изделия, то есть блока. Специалисты рекомендуют использовать в работе блоки небольшого размера, так как они имеют меньший вес, а значит, не возникает сложности с их установкой.

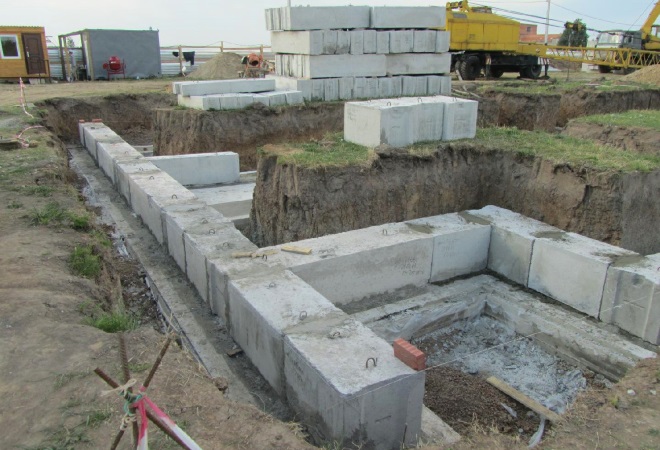

После закупки материала приступаем непосредственно к установочным работам. Они выполняются поэтапно:

• Подготовка участка, то есть разметка, земляные работы, освобождение траншей.
• Устройство специальной песчаной подушки. На дно котлована засыпается слой толщиной 15 см из щебня и песка в соотношении 10:5. Для глинистых грунтов подушка должна быть трехслойной, ее оптимальная толщина – шестьдесят сантиметров. В данном случае в середину укладывается крупнофракционный наполнитель.
• Создание основы. Она может быть выполнена из монолитной бетонной стяжки или из плоских плит.
• Укладка блоков.
• В некоторых случаях также требуются гидроизоляция и утепление.

Если вы не знаете, как правильно класть фундаментные блоки, просто соблюдайте следующие рекомендации:

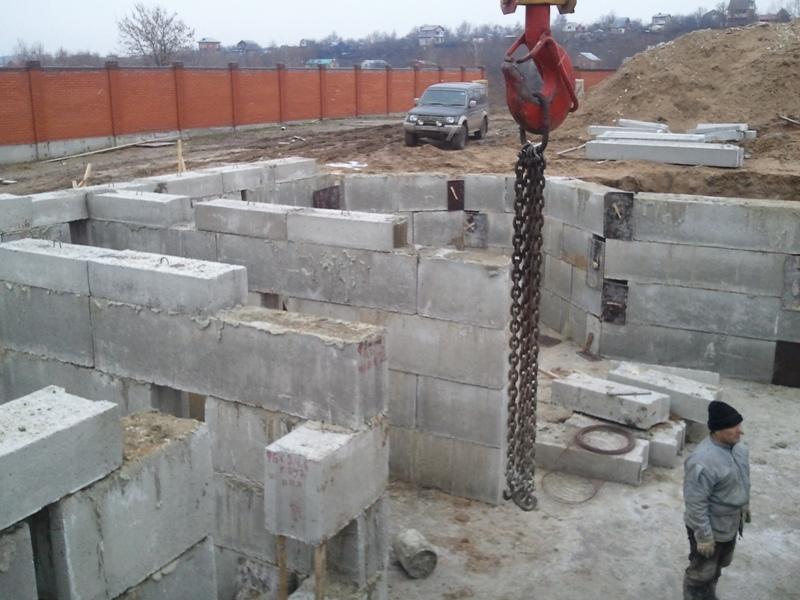

• Элементы размещаются с использованием грузоподъемной техники. Необходимо осуществлять контроль над правильностью их установки. Идеально, если за процессом будут следить 2-3 человека.
• Первыми монтируются ФБС по крайним осям, то есть на углах будущего объекта. Их нужно соединить между собой с целью трассировки периметра.
• Каждый блок, а точнее все его поверхности, обмазываются скрепляющим раствором.
• Первый ряд целесообразно создавать из более плоских и габаритных изделий, так как в этом случае обеспечивается большая устойчивость.
• Все блоки нужно выкладывать по уровню, недопустим «уход» больше чем на 2-3 градуса. Швы между элементами нужно заполнять скрепляющим составом.
• Элементы устанавливаются по аналогичной схеме, что и кирпичная кладка, то есть со смещением. При этом угловые блоки размещают с перехлестом.
• Слой раствора между рядами должен быть не менее 1,5 сантиметров.
• Сначала создается фундамент для наружных стен, а после этого выполняется основание – для внутренних.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

• Как ограничить въезд и парковку?
• Фундамент для дорожного знака
• Типы и размеры плит перекрытия
• Технология укладки тротуарной плитки
• ЖБИ как элементы благоустройства: виды, особенности

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

• глубина заложения фундамента;
• расчетное сопротивление грунта;
• калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Плюсы и минусы блочного основания

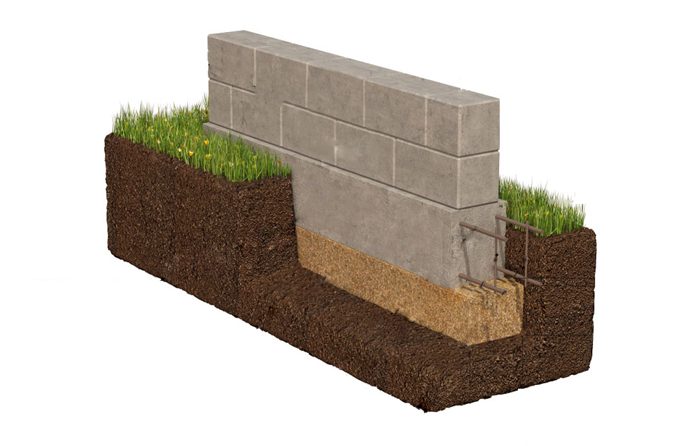

Фундамент для дома из блоков – это, по сути, бетонная стена, но не монолитная, а имеющая соединительные швы. Из-за этих особенностей есть свои плюсы и минусы. Также корректно проводить сравнение с ленточными монолитами.

Таблица 2 – Преимущества и недостатки сборных фундаментов

Устройство фундамента под дом из блоков следует предпочесть монолитной ленте, если грунт строительной площадки обладает нормальными несущими свойствами и будут привлекаться к работам подрядчики. Сделать фундамент из тяжелых блоков ФБС можно только с использованием подъемных кранов либо лебедок с системой блоков.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности. Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

• шириной от 30 до 60 см с шагом 10 см;
• длиной 9, 12 и 24 дм;
• высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

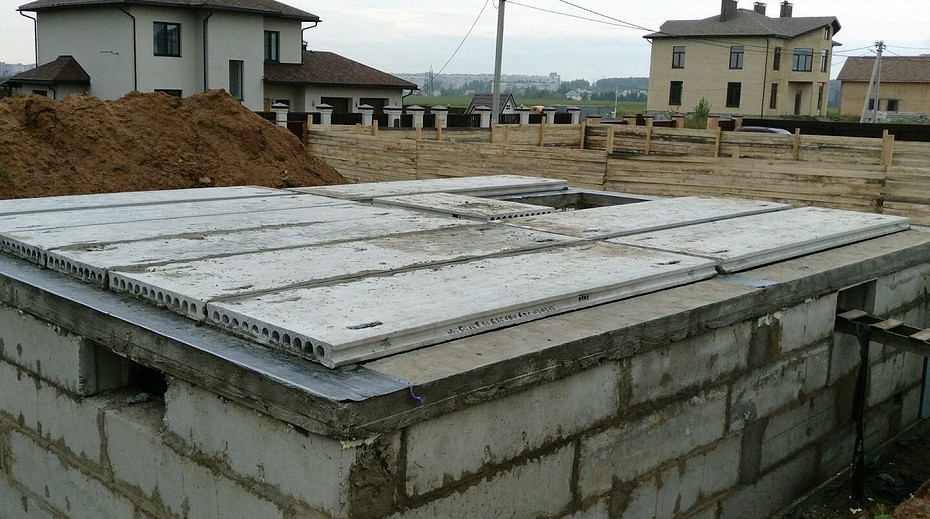

Фундамент из бетонных блоков поверх монолитной плиты

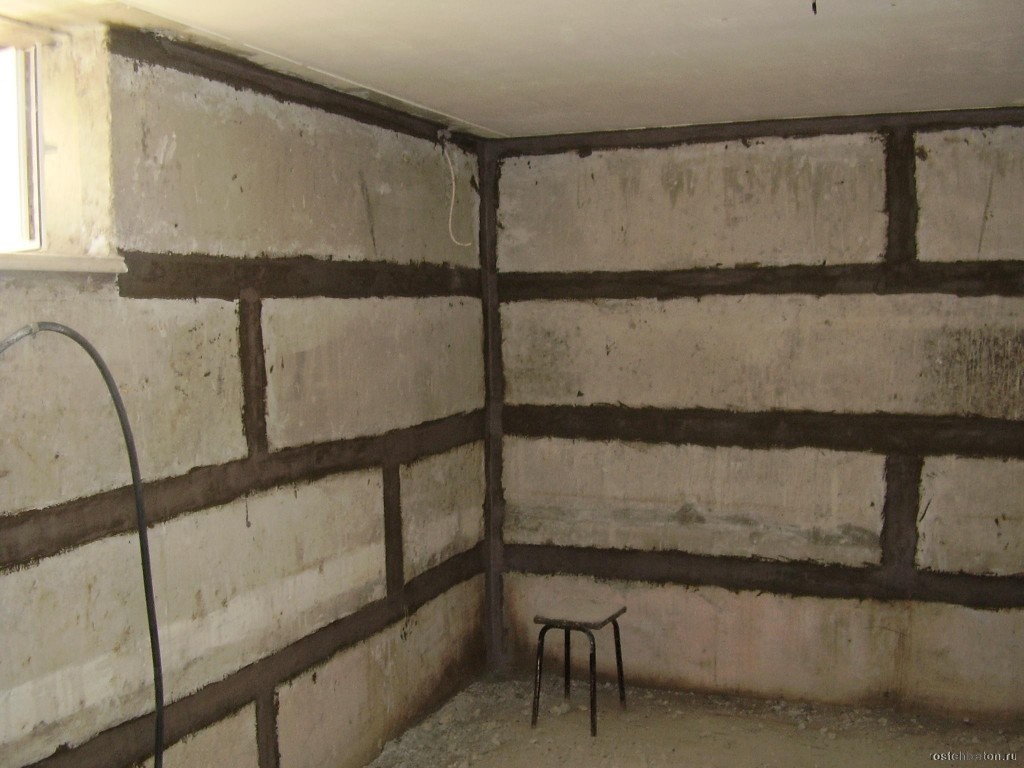

Во многих проектах жилых домов предусматривается строительство цокольного или подвального этажа.

Согласно такому проекту дно котлована заливается армированной сплошной бетонной плитой.  И уже на плите выстраивается из блоков фундамент заданной высоты, предусмотренной проектом и проводиться его гидроизоляция.

Конечно, если мы строим фундамент из блоков своими силами, мы значительно выигрываем во времени, но в ценовом выражении средств уйдет больше, чем при заливке бетона в опалубку для монолитного ленточного фундамента.

P.S. А на десерт предлагаю посмотреть видео-ролик: Фундамент из ФБС блоков

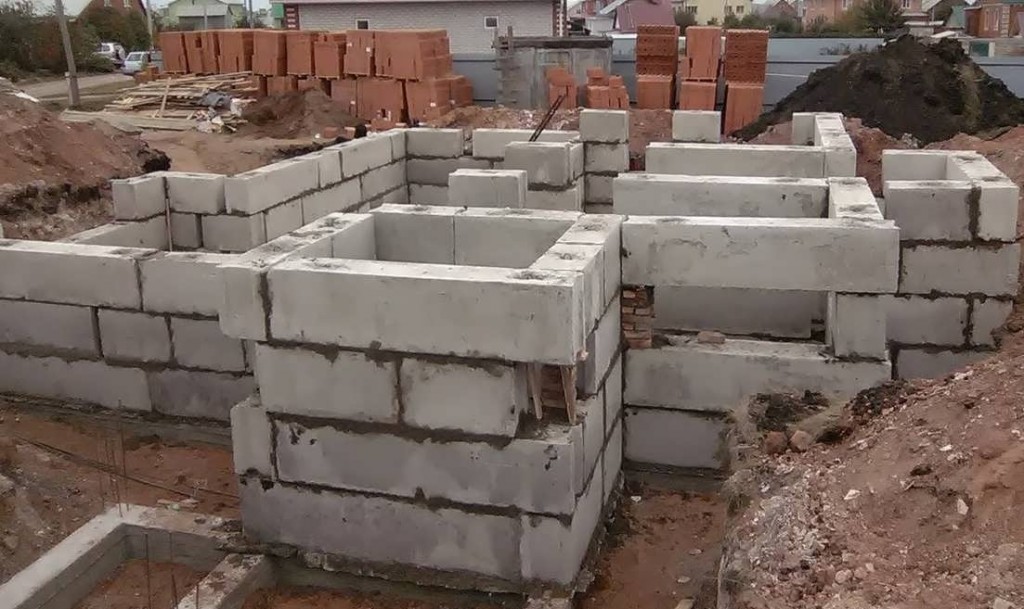

Монтаж фундамента из блоков ФБС

Перед началом непосредственной установки блоков ФБС своими руками стоит перекрыть траншеи досками, чтобы края ямы не обваливались, особенно когда вы будете доставлять тяжелые блоки на место установки.

При самостоятельном возведении блочного фундамента, стоит помнить, что первыми устанавливаются блоки ФБС в местах пересечения и углах, так как они являются своего рода направляющими.

Не бойтесь постоянно проверять точность расположения ключевых блоков и правильность расположения шнура-причалки. Поднимать ее стоит понемногу, после каждого ряда блоков, проверяя ровность всей линии.

Существует допустимая погрешность при возведении фундамента, но если Вы сомневаетесь, то лучше переделайте сейчас, сделав более точный и качественный фундамент.

И не забудьте о проведении технических отверстий для подведения коммуникаций к дому! Впрочем, все это уже должно быть в Вашем проекте.

Также, не забудьте обеспечить надежное покрытие, защищающее блочный фундамент от влаги и внешних воздействий. Для этого вполне подойдет битумная мастика.

Организация работ и порядок их выполнения

Чтобы окончательно разобраться в плюсах и минусах фундамента из фундаментных блоков, необходимо знать все технологические особенности рабочего процесса.

Считается, что блоки фбс лучше использовать в случаях, когда строительство монолитного типа не представляется возможным или является нежелательным по определенным причинам, начинающимся со значительного удаления бетонных узлов и плохих климатических условий до обычной неподготовленности потребителя при столкновении со сложными вопросами по обустройству опалубочной конструкции, армированию, заливке.

Одновременно необходимо напомнить, что фундаментная основа из блоков строится значительно быстрее и не требует существенных трудовых затрат. Только вот технологические особенности обустройства сборной основы для дома могут быть значительно выше, чем во время бетонирования монолитным способом.

Потребуется привлечь технику для земляных работ и кран, выполнить расчеты по укладке, придерживаться очередности в выполнении работ.

Общая последовательность действий выглядит следующим образом:

• в соответствии с проектным решением и схемой привязки выполняется разметка;
• грунт снимается на глубину промерзания, формируются наклонные стенки котлована в соответствии с расчетной призмой обрушения;

• заливается монолитная основа, устраивается подушка либо подбетонка;
• блоки укладываются рядами, соединяются раствором, приготовленным из песка и цемента. Ряды перевязываются по местам примыкания и угловым участкам армирующей сеточкой;
• фундаментная основа выдерживается до полной усадки;
• заливается армирующий пояс, устраивается перекрытие первого этажа;
• возводятся стены;
• фундаментное основание и покрывается гидроизолирующим материалом, устраивается утеплительный слой;
• проводится засыпка грунтом.

Перечень мероприятий и последовательность меняются. Если уровень грунтовых вод высокий, предварительно проводится осушение стройплощадки, но дренажную систему закладывают на начальном рабочем этапе или перед обратной засыпкой.

Изучив отличительные особенности проведения работ по возведению фундаментного основания из блоков фбс, можно понять все технологические особенности каждого этапа.

Какие блоки можно использовать для фундаментных работ

Бетонные блоки. Являются наиболее долговечными и популярными, даже несмотря на то, что бетон обладает значительным весом. Но, как говорится, лучше перестраховаться и обеспечить своему дому самый надежный фундамент.

Бетонные блоки бывают нескольких видов:

• ФБП — пустотные бетонные блоки. Внутри блоков имеются пустоты, которые облегчают вес блоков, удешевляют их стоимость, а также уменьшают теплоемкость фундамента.
• ФБВ — блоки, имеющие вырезы для прокладки инженерных коммуникаций. Такие блоки очень удобны для строительства цокольных этажей ввиду возможности прокладки труб и кабелей через фундамент.
• ФБС — стеновые бетонные блоки. Обладают монолитной структурой. Могут содержать армирующие каркасы.

Керамзитобетонные блоки. Отличаются относительно небольшим весом из-за введения в состав раствора керамзита. По своей прочности практически не уступают бетонным блокам, но являются более дешевыми и простыми в укладке.

Пенобетонные блоки. Невзирая на кажущуюся хрупкость таких блоков, пенобетон способен противостоять значительным нагрузкам. Правда, пенобетонные блоки желательно использовать для строительства фундаментов под небольшие строения. А главными преимуществами таких блоков являются их стоимость и возможность укладки без привлечения строительной техники.

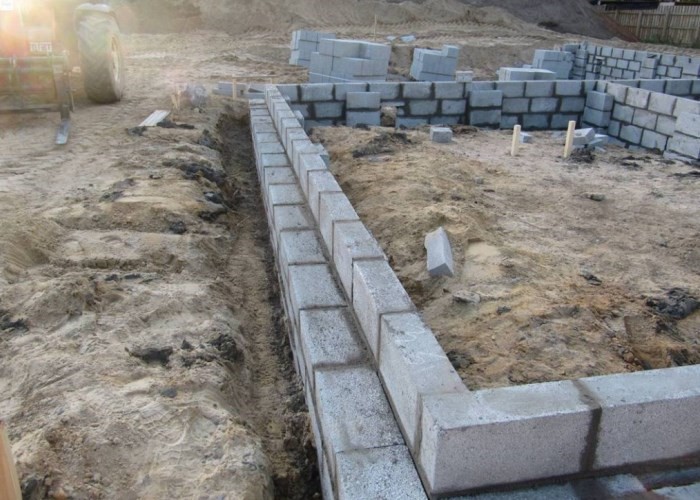

Расчет фундамента из блоков

Фундамент из блоков возводится достаточно быстро, в отличие от заливного фундамента. Практически сразу после его сооружения можно начинать кладку стен.

Первоначально необходимо провести разметку участка, отметив положение будущего фундамента.

Ширина будущего фундамента должна превышать расчетную толщину стен строения.

В учет также принимается ширина блоков, выбранных для строительных работ. Блоки должны свободно входить в будущую траншею.

Глубина траншеи зависит от:

• состава почвы,
• размеров строения.

После окончания расчетов производится снятие верхнего слоя грунта и выкапывание траншеи под фундамент. Попутно нужно подсчитать, сколько нужно блоков на фундамент. В зависимости от размеров блоков определяют количество рядов кладки фундамента.

Столбчатый фундамент из блоков своими руками

Рассмотрим последовательность выполнения работ при обустройстве столбчатого фундамента из ФБС.

Подготовительные работы

Для начала вам необходимо подготовить участок к работе. С территории удаляются все растения и производится откопка верхнего дернового слоя грунта на глубину штыка лопаты (15-20 см).Нужно максимально выровнять строительную площадку по одному уровню. Если перепады высоты существенные, то процесс этот будет трудоемким и длительным, однако это крайне необходимо для того, чтобы высота опорных столбов фундамента была одинаковой.

Рис. 1.6: Снятие дерна в процессе подготовительных работ перед строительством фундамента

Совет эксперта! Если в результате выравнивания у вас получился серьезный перепад высоты между котлованом и остальной территорией участка, стенки котлована необходимо подпереть досками, чтобы земля не осыпалась.

Разметка основания

Далее производится разметка территории согласно проектному положению опорных столбов фундамента. Сначала размечаются углы дома, крайние точки отмечаются колышками из обрезков арматуры либо устанавливается каркас из брусков, между которыми натягивается бечевка.

Рис 1.7: Разметка столбчатого фундамента

Затем выполняется проверка размера образованных диагоналей на предмет соответствия проектной длине, также проверяется перпендикулярность углов. Последним этапов разметки является вбивание арматурных колышков в местах расположения опорных столбов.

Важно! Смотри почему описанный по ссылке фундамент лучше и надежнее столбчатого. Рекомендуем сравнить перед принятием решения.

Земляные работы

После выполнения разметки можно приступать к рытью ям, в которых будут располагаться столбы фундамента. Глубина ям должна быть на 25 сантиметров больше, чем глубина расположения столбов в почве, дополнительное пространство необходимо для размещения уплотняющей подушки.

Рис. 1.8: Рытье ям под опорные столбы

Совет эксперта! Если глубина ямы не превышает одного метра, стенки можно делать вертикальными, если больше — стенки делаются с откосами и укрепляются досками для предупреждения осыпания почвы.

Подсыпка и заливка бетоном

В выкопанных ямах обустраивается уплотняющая подушка. Состоит она из двух слоев толщиною по 10 сантиметров (при строительстве на слабых грунтах толщина слоев может быть увеличена). Первый слой — песок, который поливается водой и уплотняется ручной трамбовкой, второй слой — щебень.

Рис. 1.9: Уплотняющая подсыпка под опорные столбы

После создания уплотняющей подушки приготавливается цементно-песчаный раствор из цемента М300, который заливается в яму поверх подсыпки. Толщина бетонного слоя — 5 см.

Кладка блоков

Перед началом кладки опорных столбов ФБС блоки покрываются слоем битумной гидроизоляции. К кладке можно приступать после того, как бетон в ямах полностью затвердеет.

Укладываются ФБС блоки на песчано-цементный раствор либо на специальный клеевой состав. Для большей прочности столбов кладка укрепляется арматурной сеткой.

После того как первый столбик выложен, на нем делается нулевая отметка, по которой с помощью гидроуровня определяется высота всех последующих опор.

Рис 2.0: Кладка столбчатых оснований из ФБС

По завершению кладки выполняется обратная засыпка свободного пространства в ямах вокруг столбов грунтом.

Совет эксперта! Если строительство проводится на пучинистой почве отсыпку рекомендуется выполнять песком.

Обустройство ростверка

Обвязка опор столбчатого фундамента может выполняться деревянным либо железобетонным ростверком. Предпочтительнее последний вариант, поскольку он обладает на порядок большей прочностью и надежностью.

Для заливки ростверка на опорных столбах по внутреннему и внешнему периметру фундамента создается опалубка из деревянных досок внутренняя часть которой покрывается клеенкой..

Рис 2.1: Железобетонный ростверк на столбчатом фундаменте

Внутрь опалубка укладывается армокаркас из рифленых прутьев арматуры диаметром 12 мм. Каркас должен быть утоплен внутрь бетона на 5 сантиметров с каждой стороны.

Рис 2.2: Армокаркас внутри опалубки

Далее выполняется заливка бетона в опалубку. Для этого лучше использовать бетон промышленного производства закупленный в необходимом количестве, поскольку одномоментная заливка позволяет создать ростверк без микротрещин внутри бетона, что значительно улучшает итоговую прочность конструкции.

Совет эксперта! Дальнейшее строительство выполняется после полного отвердевания ростверка, на которое уходит около одного месяца.

Конструкция столбчатого фундаментного основания для стен

Такое основание используют в сооружениях, конструктивная схема которых состоит из неполного каркасного элемента. Столбчатый фундамент состоит из фундаментной основы стаканного вида, по обрезу которой выкладывается балка либо панель цокольного этажа.

Такие фундаменты разрешается устанавливать на почвенных составах с хорошими деформационными характеристиками и показателем прочности. Объясняется это тем, что такой фундамент не допустит неравномерное деформирование. Армирование фундамента выполняется в подошве сварной сеточкой и каркасом в самом столбе.

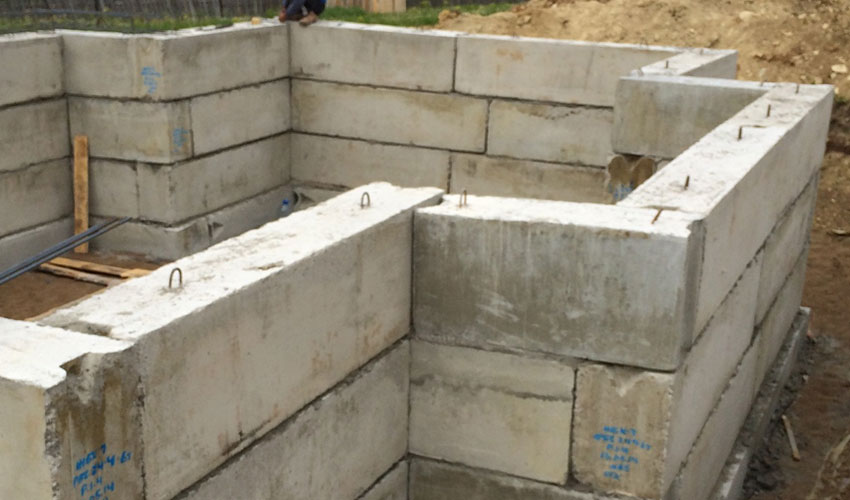

Фундамент из блоков ФБС своими руками

Надежный фундамент хотят иметь все без исключений. А одним из самых надежных и предсказуемых является ленточный. Но монолитный ленточный фундамент строится долго: только на сборку опалубки уходит от трех дней, а еще предстоит вязать арматуру, потом бетонировать и ждать несколько дней пока он наберет хотя бы половину прочности. Это займет минимум две-три недели. Хорошо, если есть такой запас времени, а если его нет? Выход есть: умные люди придумали часть работы переносить на предприятие — там делают бетонные блоки — ФБС. Из них потом набирается фундамент, который называется — сборный ленточный. Фундамент из ФБС несложно сделать своими руками.

При использвоании такой технологии фундамент собирают из железобетонных блоков разных типов и размеров. Потому его часто называют блочным или сборным. Все это один и тот же тип.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

Проектирование и выбор блоков.

Земляные работы с отсыпкой подушки из песка.

Установка (с армированием либо без).

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

ФБС – сплошные рядовые.

ФБП – с пустотами внизу для уменьшения нагрузок на почву.

ФБВ – с вырезом по длине под коммуникации.

ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ. Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами.

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

• ФБС24-6-6- 3шт
• ФБС12-6-6-1шт
• оставшиеся 600мм сделать монолиную вставку
• или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

1. ленточные фундаменты многоэтажных зданий
2. ленточные фундаменты малоэтажных домов с подвалом
3. ленточные фундаменты под баню или гараж
4. теплофикационные камеры при строительстве теплотрасс
5. надземные одиночные фундаменты для прокладки надземных теплотрасс

Малоразмерные элементы

Регламент гост в строительной отрасли нормирует размеры длины блоков в 400 и 600 мм для негабаритных сооружений. Кроме этих размеров, предусмотрены негабаритные стандарты для ФБС марки «Т» длиной 400 мм, шириной 200 мм и высотой 200 мм. Которые можно использовать в строительстве малоэтажных деревянных и пенобетонных зданий. Средняя масса такого изделия – 31 кг при достаточно высокой прочности.

Нестандартные размеры ФБС

Пример блока с нестандартными размерами – марка ФБС 6.6.6. Такие габариты считаются универсальными в индивидуальном строительстве, поэтому пользуются огромным спросом при возведении:

1. Подвалов и погребов;
2. Фундаментов садовых и дачных домиков, маленьких загородных домов и коттеджей;
3. При комбинировании ФБС и монолитного ленточного фундамента. Причем ФБС выступает как основной элемент, принимающий весовые нагрузки.

Нестандартные фундаментные изделия производятся из всех марок тяжелого бетона.

Укладка подошвы фундамента ФБС

• На дно подготовленной траншеи насыпается песок на высоту 15-20 см, увлажняется, разравнивается и тщательно утрамбовывается.
• Затем насыпается слой щебня фракции 20-40 на высоту 15-20 см, и тщательно утрамбовывается.
• Необходимо добиться того, чтобы подсыпка под блоки была выровнена по уровню горизонтально.
• Далее, при помощи подъёмного крана, на подготовленную подсыпку опускают фундаментные подушки.

Совет! Если при строительстве не делается бетонированная подушка, и укладка блоков ведется прямо на песок, то необходимо использовать кладочную сетку.
