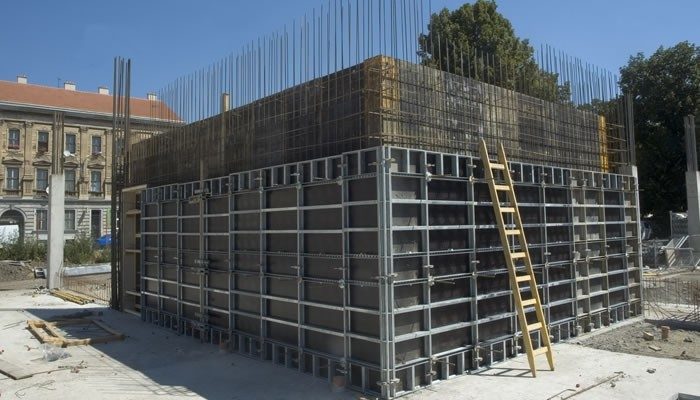

Алюминиевый и стальной линейный щит для опалубки стен

Конструкция опалубки и сфера использования

В самом общем виде опалубку можно охарактеризовать как формообразующее оборудование, которое удерживает в заданном положении бетон до его полного застывания, придавая ему определенную форму и структуру. Например, идеально ровная палуба, контактирующая со строительной смесью, делает саму стену (колонну или любой другой объект) такой же ровной. В этих целях применяется и мелкощитовая инвентарная опалубка, популярная в профессиональном строительстве за счет максимальной эффективности и относительно доступной стоимости

Что в себя включает опалубка стен и фундамента? Главным элементом является палуба, удерживающая бетонную смесь на протяжении нескольких дней до момента демонтажа оборудования. Как правило, в качестве палубы закупается ламинированная фанера – прочный и недорогой вариант, защищенный от деструктивного воздействия влаги (также могут использоваться стальные щиты, пластик и т.д.). Для поддержания самой фанеры нужен каркас – металлические системы из вертикальных и горизонтальных деталей, предотвращающие перегиб или разлом палубы. Чтобы сталь можно было спокойно использовать при любых погодных условиях, производители покрывают каркас специальными антикоррозийными защитными средствами (например, порошковой полимерной краской или цинком). Также в конструкцию опалубки часто включаются трубчатые элементы в качестве опор и раскосов, необходимые для распределения нагрузки от строительной смеси или придания каркасу дополнительной устойчивости.

В каких сферах допустимо использование мелкощитовой опалубки? Во-первых, такое оборудование распространено в сфере строительства зданий, а именно: для заливки фундамента, формирования прямых или криволинейных стен, перегородок, всевозможных других конструкций, для которых только может пригодиться опалубка. Во-вторых, ее устанавливают для создания бассейнов, колодцев, резервуаров, стен шахт и прочих сооружений с соответствующе небольшими габаритами. В-третьих, без мелкощитового оборудования сложно обойтись в ходе строительства мостов, или, если быть точнее, во время заливки мостовых опорных конструкций.

Основные характеристики

Пригодится мелкощитовая опалубка стен и при возведении иных конструкций практически любой формы, объема, изготовленных из бетона и железобетона. При ее использовании значительно ускоряется весь процесс строительства, а кроме того, он становится более легким.

Использоваться мелкощитовая опалубка может как при проведении работ надземных, так и подземных практически любого характера. Достаточно интересно само ее устройство. Состоит такая опалубка стен из нескольких щитов и различных соединительных элементов (поддерживающих и монтажных). Любопытно еще то, что такая опалубка стен далеко не такая тяжелая, как некоторые другие, используемые в строительстве.

Каждый щит в отдельности весит не более 50 кг, но это все же меньше, чем весят детали некоторых других видов опалубки. Крепкий и выносливый мужчина может попробовать смонтировать такую опалубку в одиночку, хотя мы все же рекомендуем делать это вдвоем или даже втроем.

В любом случае, применение крана для такой опалубки не требуется, что уже значительно удешевляет проведение строительных работ за счет отсутствия необходимости оплачивать их аренду.

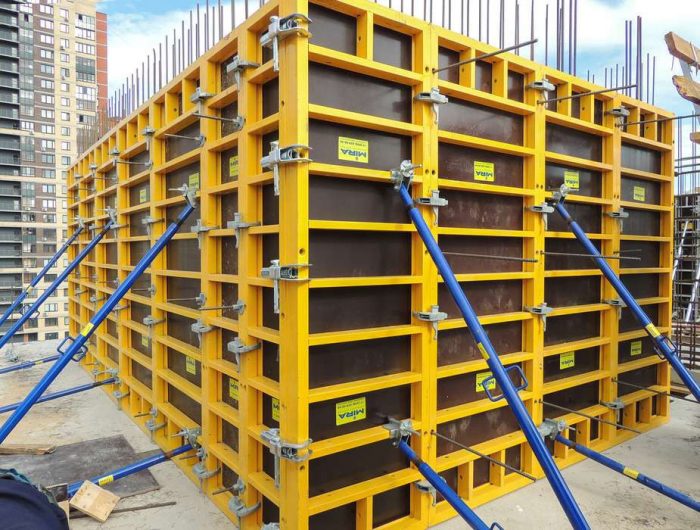

Промышленная опалубка для качественного монолитного строительства

В принципе, устройство промышленного варианта опалубки ничем существенным не отличается от самостоятельно сделанных конструкций. Единственное различие – в профессиональном строительстве применяются особые конструктивные элементы и надёжные стяжки и упоры. При любительском обустройстве, для сравнения, используют куски фанеры, различные доски, ОСП или ДСП, колышки, столбики и т. п.

Из обзорного сравнения вариантов опалубки вполне понятно, что профессиональная конструкция является более надёжной для выполнения монолитного строительства, а потому, она в основном предназначена для постройки больших зданий и комплексов. С её помощью возводят крупные торговые, офисные, промышленные многоэтажные комплексы, чуть реже – жилые здания. Такой вариант опалубки должен конструктивно обеспечивать множество проектных решений и гарантированно выполнять свыше 100 циклов эксплуатации.

Порядок и условия хранения

Правила хранения опалубки, установленные нормативами ГОСТ, распространяются на все типы съемных щитов, независимо от материала изготовления или конструкционных особенностей. Выделяют несколько стандартов, регламентирующих порядок хранения инвентарной опалубочной системы:

1. Места складирования. Сооружения для хранения инвентарных конструкций должны предохранять их от попадания атмосферных осадков. Допустимо помещать разборные щиты и блоки под навесы или в помещениях закрытого типа, где материалы защищены от дождя, снега, талых вод, ветра.
2. Укладка опалубки. Для обеспечения стабильности рядов укладка щитовых элементов выполняется строго на горизонтальную поверхность, без перекосов (максимальное допущение выступа 25 см). Основой выбирают бетонное основание, при отсутствии технической возможности опалубка укладывается на подпорки или кассеты.
3. Условия укладки. Горизонтальное хранение опалубочных блоков направлено на защиту системы от сырости, грязи и обеспечение легкого перемещения. Для обеспечения равномерной циркуляции воздуха щиты перекладывают строительной доской или брусом.

Если срок складирования превышает 12 месяцев, щитовые и блочные опалубочные элементы сортируют по маркам и размерам.

Установка съемной опалубки

Основные комплектующие — блок и элементы крепления (замки опалубки). В зависимости от типа конструкции (щитовая, крупнощитовая) блок может быть размерами от 90*60 см., и до 330*120 см. Расчет необходимого размера щитов ведется с учетом масштаба строительства. Для строительства небольшого дома, или возведения перекрытий обычная щитовая опалубка с блоками 1,5*1 м. — оптимальный вариант.

Щитовая опалубка легко собирается своими руками, монтаж не требует применения спецтехники, а различные комплектующие позволяют собрать конструкцию любой формы. Это делает ее незаменимой для заливки фундамента или возведения стен и перекрытий одно — двухэтажного здания.

Каркас щита изготовлен из металлического профиля (высокоуглеродистая сталь или алюминиевый сплав). Щит — пластик или фанера, в некоторых случаях предусмотрена отделка упрочняющим материалом. Установка дополнительных ребер жесткости гарантирует прочность конструкции.

Существенным преимуществом несъемной формы является ее стоимость, и легкий монтаж. Строительство монолитных домов с такой конструкцией позволяет минимизировать трудовые затраты. Монтаж несъемной опалубки для фундамента ли других конструкций состоит их таких этапов:

• монтируется угловой блок и возводятся стены;
• выполняется монтаж дверных и оконных проемов;
• проводится бетонирование (каждый этап заливки, выполняют после застывания предыдущего слоя).

к оглавлению ↑

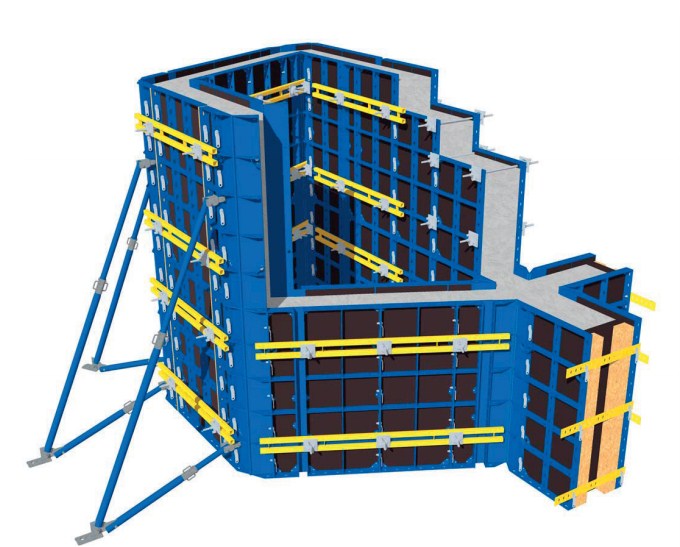

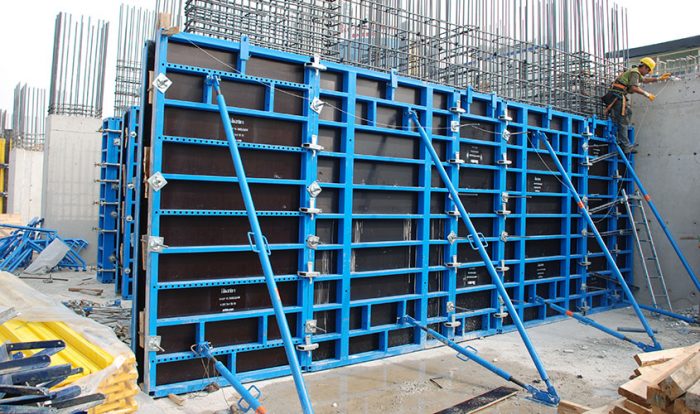

Особенности крупнощитовой опалубки

Крупнощитовая опалубка Гамма имеет помимо перечисленных элементов, следующие комплектующие:

Использование съемной стеновой опалубки

• внутренний угол, чтобы сделать угловой блок;

• щиты на шарнирах, с помощью которых можно образовывать внутренние и внешние углы любого радиуса;

• дугообразующий элемент, для получения закругленного участка стены или перекрытия;

• стяжки, которые жестко фиксируют щиты между собой.

Также, для облегчения работ на высоте в комплекте могут поставляться подмостки для рабочих, которые легко крепятся на блок на уровне любого этажа. Комплектующие можно докупать по мере необходимости, расчет нужного количества сделают специалисты.

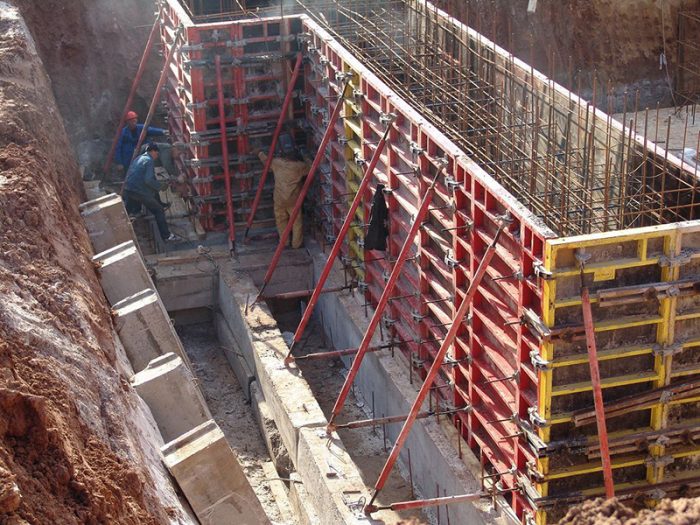

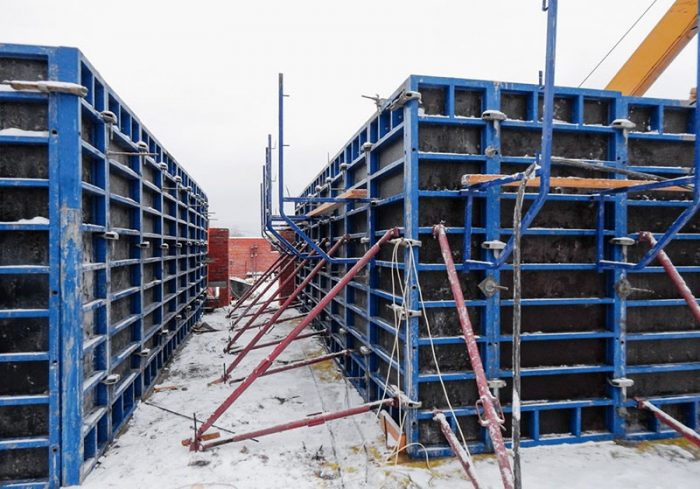

Крупнощитовая опалубка применяется в строительстве масштабных объектов, следовательно, к ней предъявляются особые требования. Блок должен выдерживать высокую скорость заливки, а его жесткость — обеспечивать идеальную геометрию стен и фундамента. Это обеспечивается путем таких особенностей конструкции:

• щит из цельнокатаного профиля;

• специальный замок, который допускает вставлять между щитами дополнительные листы, толщиной до 10 см. (для упрочнения конструкции или дополнительной тепло- и гидроизоляции);

• элементы крепежа одновременно стягивают и скрепляют щиты между собой;

• блок покрывается специальным, защитным покрытием (порошковой краской), такая внешняя отделка позволяет предотвращать коррозию.

На сегодняшний день переставная съемная опалубка Гамма является наиболее оптимальным решением по соотношению цена-качество.

к оглавлению ↑

Применение стеновой опалубки (видео)

к оглавлению ↑

Выбор опалубки для различных объектов

Несъемные формы из пенопласта в основном применяют при строительстве своими руками фундамента небольших объектов (дача, гараж). Установка в траншею и заливка выполняются вручную. Для тяжелых конструкций фундамент и стены упрочняют путем армирования. Внешняя и наружная отделка возможна сразу после застывания бетона.

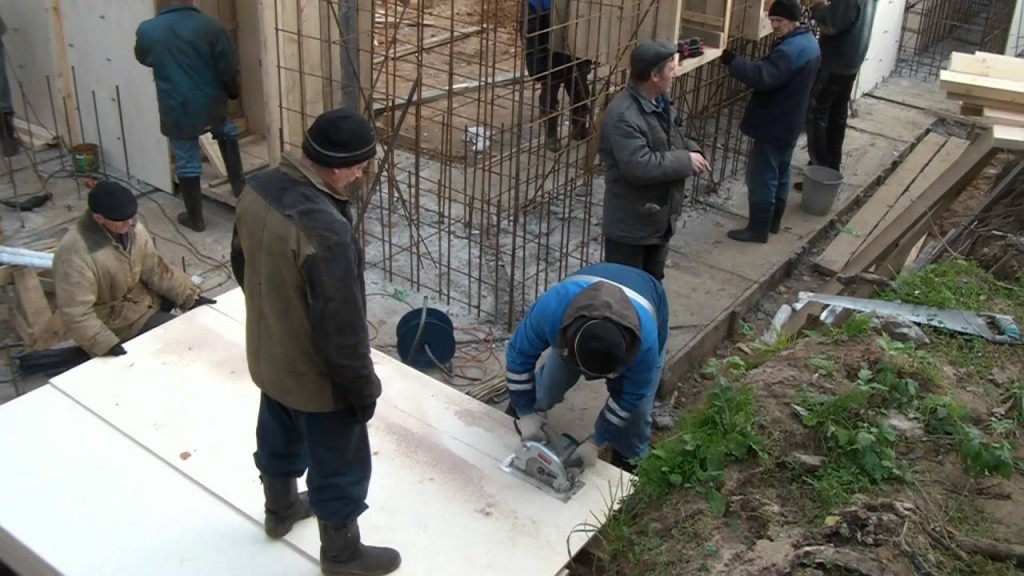

Несъемная щитовая опалубка из пенополистирола стала популярным решением для строительства небольших частных домов. Теплоизоляционные свойства пенополистирола позволяют существенно экономить расходы на отопление помещения. К тому же отделка такого здания (как внутри, так и снаружи) не представляет особой сложности. Большинство отделочных материалов (гипсокартон, облицовочные плиты, вагонка, шпон) легко крепятся к листам пенополистирола.

Съемная щитовая опалубка может устанавливаться, чтобы построить мелкозаглубленный ленточный фундамент, в этом случае она выступает в качестве цокольного этажа. Деревянная или фанерная форма — оптимальное по цене решение, так как мелкозаглубленный фундамент не подразумевает использование сложных конструкций. Ее легко собрать и разобрать своими руками, с помощью подручных инструментов.

Крупнощитовая опалубка (например, Гамма 330) используется при возведении многоэтажных домов, промышленных объектов и т.д. При этом благодаря своей конфигурации, она легко трансформируется в форму для перекрытий, опорных элементов. В сопутствующей документации указаны возможные схемы сборки и расчет необходимых элементов.

Самостоятельный монтаж опалубочной конструкции

Профессиональные строители довольно часто используют материалы на основе древесины – доски, фанеру, прессованные плиты. Из них несложно изготовить щиты необходимых размеров, которые соответствуют габаритам фундамента.

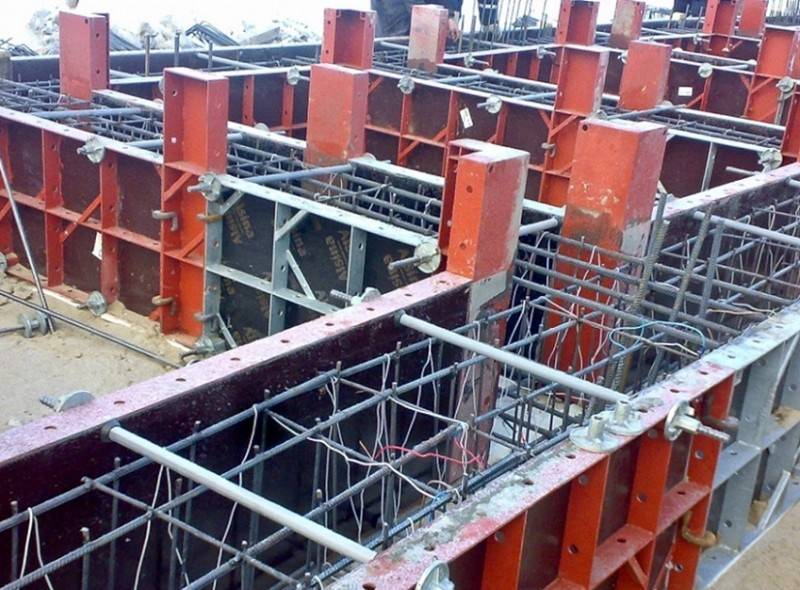

Разберемся, как поставить опалубку под фундамент в виде ленты с применением деревянных конструкций:

1. Подготовьте деревянные заготовки требуемых габаритов.
2. Соберите щиты из досок с помощью гвоздей и саморезов.
3. Обработайте древесину гидроизоляционным составом.
4. Вбейте в приямок вертикальные опоры с интервалом 0,8–1 м.
5. Прикрепите щиты к опорным стойкам.

   В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП

6. Установите диагональные раскосы между опорами.
7. Прибейте деревянные перемычки в центре пролета.
8. Проверьте правильность расположения собранного каркаса.
9. Стяните щиты резьбовыми шпильками или отожженной проволокой.
10. Соберите между щитами пространственную арматурную решетку.
11. Закрепите бруски квадратного сечения вверху контура.
12. Усильте угловые участки металлическими скобами.
13. Уплотните зазоры с помощью пакли для повышения герметичности.

Завершив ставить щитовую конструкцию, можно бетонировать опалубку своими руками. Бетон должен приобрести твердость в течение четырех недель. На протяжении указанного времени нельзя демонтировать опалубочную конструкцию.

Сборная опалубка

С внедрением оборачиваемой (многоразовой) опалубки в строительный процесс, заметно снизились сроки возведения конструкций, существенно улучшилось их качество, значительно сократились расходы. Все дело в универсальности систем, относящихся к сборной оборачиваемой опалубке, простоте их эксплуатации и эффективности.

С помощью сборной опалубки можно изготовить практически любую монолитную конструкцию — от фундамента под небольшую приусадебную беседку до монолитного небоскреба. Элементы данной конструкции, изготовленные в заводских условиях, имеют все необходимые крепежные узлы. Достаточно лишь правильно установить их и система готова к эксплуатации.

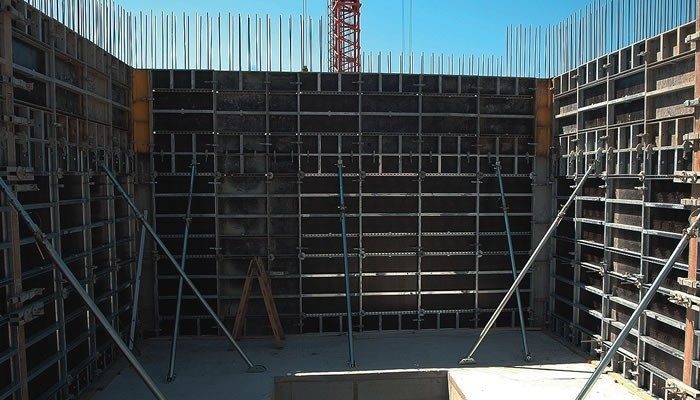

Сборная опалубка стен

Видео: несъемная опалубка в “Дачном ответе”

***

© 2012-2020

(Пока оценок нет)

• дерево
• загородный дом
• камень и бетон
• мокрые смеси
• строительные работы

Перейти в раздел:

• Строительство своими руками, загородный дом и участок

Инвентарная опалубка для монолитного строительства

Есть два направления работы по устройству ж/б конструкций:

• использовать заводской вариант опалубки;
• разработать конструкцию в условиях площадки.

Первое решение чаще всего принимается при строительстве крупных объектов. В таком случае используется многофункциональное изделие. Габариты опалубочной конструкции должны меняться исходя из потребностей владельца. Для этого в щитах проделываются специальные монтажные отверстия с определенным шагом. Фиксируя болты в различных ячейках можно регулировать габариты изделия.

Все заводские модели рассчитаны на определенные условия эксплуатации. Это должно быть указано в сертификате. К тому же каждая из них имеет предельно допустимую нагрузку.

Самостоятельно изготовление опалубки имеет ряд преимуществ:

• расчет на реальную загруженность, без заложения дополнительной несущей способности;
• применение отходов производства;
• возможность продумать изготовление исходя из параметров конкретного объекта.

Изготовляют изделие в основном из:

• стали;
• алюминия;
• дерева;
• ПВХ;
• ДСП;

Для меньшего сцепления поверхности с раствором ее обтягивают полиэтиленовой пленкой. Кроме панелей, задерживающих раствор от растекания, в состав инвентарной опалубки входят:

• стойки;
• фиксаторы;
• крепления;
• формообразующая рамка.

Подбор всех элементов при ручной сборке должен проводиться в соответствии с расчетами. Зачастую покупка съемной опалубки заменяется ее арендой. Это выходит дешевле и дает разнообразие для различных объектов.

Расчет опалубки ленточного фундамента

В большинстве случаев устройство основы для ленточного фундамента проводится с использованием деревянных досок или ДВП, ДСП. В качестве крепежных элементов выступают саморезы, для опор берется деревянный брус.

Требования к деревянному, конструкционному материалу:

• Влажность не более 20%;
• Толщина доски 25-50 см, ее ширина – от 15 см, длина – 6 м;
• Габариты бруса 4 см на 4 см или 5 см на 5 см.

Выбрав строительный материал, согласно вышеперечисленным требованиям, проводят расчет опалубки по формуле:

h = √(0,75*Gnxl²/T), где

h – толщина используемого древесного материала (доска), м;

G – давление на внутреннюю поверхность опалубки со стороны бетонной смеси. Величина вычисляется по формуле G=q*H, где q=2500кг/м³ – масса одного куба бетона, H – высота укладываемого слоя, м;

n – коэффициент вибрации. Он принимает значение 1,2, если при укладке бетона используются вибрационные бетон укладывается без вибратора, то коэффициент принимает значение 1;

l – расстояние между двумя вертикальными стенами опалубка;

T – коэффициент деформации древесины. Его берут минимальным, T = 8*105 кг/м³.

Согласно данной формуле можно узнать, какую минимальную толщину должна иметь доска, если известна марка бетона, а следовательно и нагрузка, которую он будет оказывать на стенки опалубки .

Монтируем опалубку для ленточного фундамента своими руками

Монтаж съемной опалубки для ленточного фундамента своими руками предполагает выполнение большого объема работ. Лента бетонного основания располагается по периметру построенного здания, повторяя контуры его несущих стен с двух сторон.

Если сооружение достаточно большое, финансовые затраты на обустройство фундамента будут весьма значительными, особенно если он значительно заглублен в землю. Для изготовления съемной опалубки в частном домостроительстве чаще всего применяются доски, фанера и плиты OSB. Для работы с этими материалами не нужно использовать специальные инструменты.

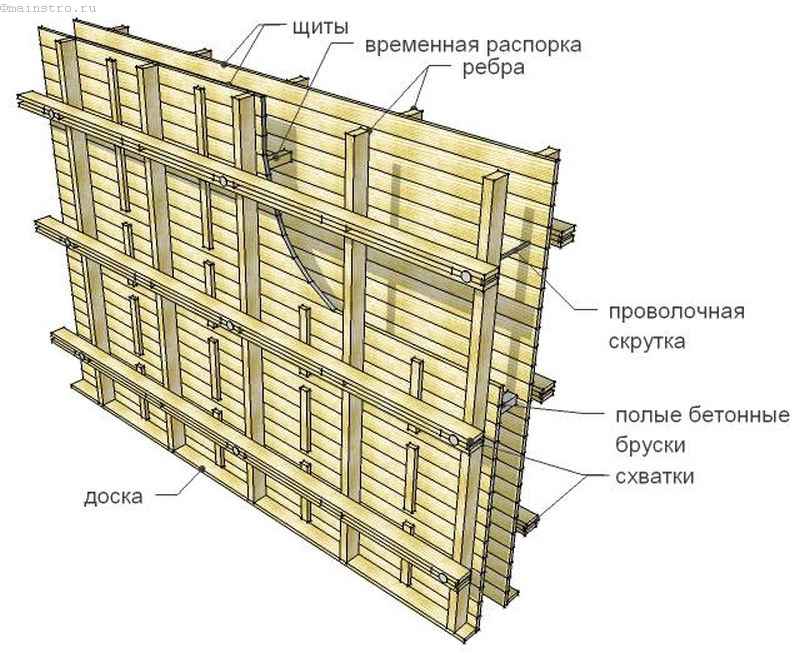

Сборка и соединение щитов

При самостоятельном выполнении монтажных работ важно делать щитовые ограждения с хорошей прочностью, они должны выдерживать напор бетонной массы. Несколько обрезных досок одинаковой длины скрепляются резьбовым крепежом или гвоздями. Оптимальная длина собираемого щита составляет около двух метров, при большей длине со щитами трудно работать.

Щиты из обрезной доски готовы к монтажу опалубки

При сборке опалубки бруски, в которые забиваются гвозди, располагаются на расстоянии пятнадцати-двадцати сантиметров от краев щита и через каждый метр его длины. В середине и по краям набиваются вертикально более длинные и заостренные снизу рейки, для того чтобы заглублять их в почву при установке.

Конструкция щита на основе фанеры или OSB

Щиты из листов фанеры и плит OSB монтируются на предварительно изготовленную раму из деревянных брусьев. На иллюстрации представлена конструкция щита, изготовленного из фанеры. При этом удобно воспользоваться листами размерами 1525х1525 мм, которые пилят пополам. Готовые щиты соединяют между собой с помощью болтов и гаек через отверстия в боковых брусках.

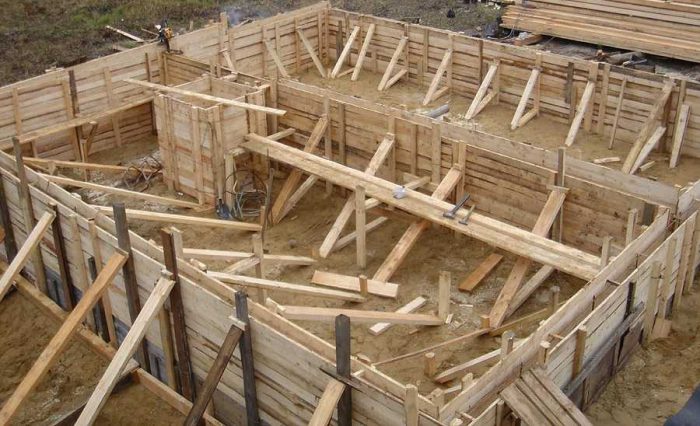

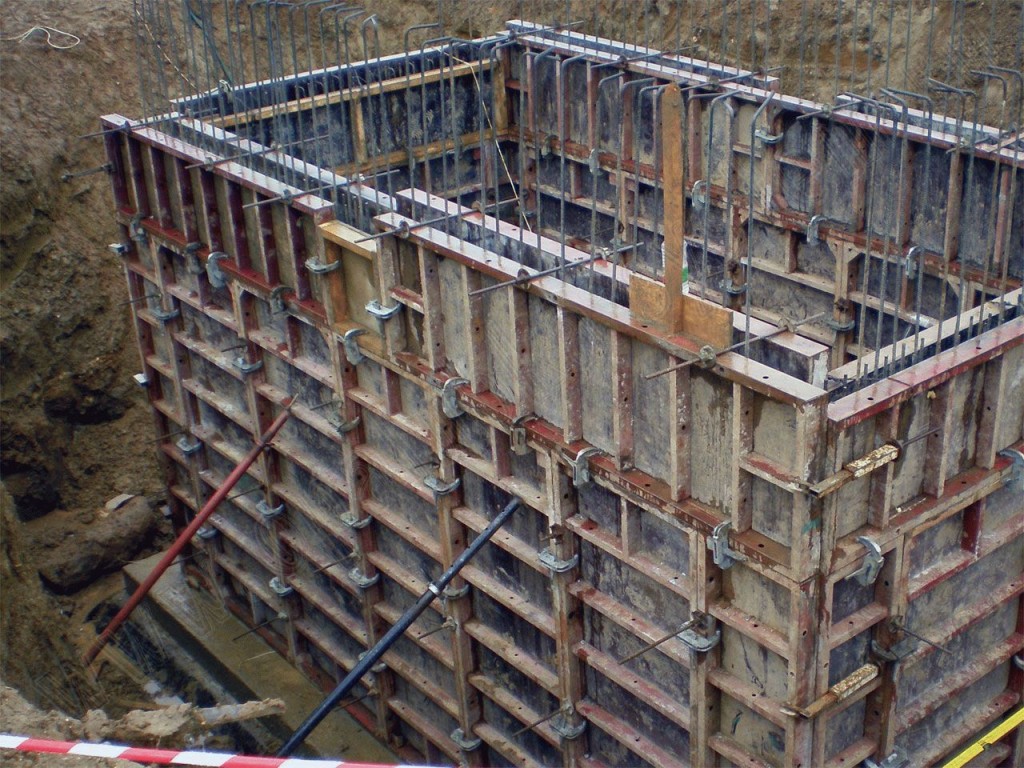

Установка опалубки в котловане

Перед установкой опалубки в котлован выполняется разметка площадки с помощью колышков и натянутой между ними веревки. Дно котлована покрывается утрамбованным песком. Работа выполняется следующим образом:

• вертикально расположенными колышками обозначается периметр установки опалубки;
• по ним выравниваются щитовые ограждения, расстояние между ними должно соответствовать ширине полосы фундамента;
• через каждый метр длины щитовые ограждения подпираются снаружи наклонными упорами;
• стыки щитов, при необходимости, дополнительно укрепляются деревянными брусками;
• в верхней части ограждения устанавливаются трубы для создания технологических отверстий в фундаменте;
• все части конструкции тщательно укрепляются, они не должны шататься даже при приложении значительных усилий.

Чем выше фундамент и опалубка, тем больше потребуется крепежных элементов

Проще всего ставить щитовые ограждения с расположенными на них вертикально заостренными снизу рейками. Они погружаются в грунт, и щиты выравниваются при помощи строительного уровня.

Фиксация щитов

Опалубка должна выдерживать напор заливаемой в нее бетонной массы, поэтому производится укрепление элементов конструкции подпорками через каждый метр ее длины. Раскосы в углах смотрят в две стороны, поэтому им нужно уделять особое внимание и тщательно выполнять работу на этом этапе. Если высота щитового ограждения превышает два метра, подпорки устанавливаются двумя ярусами, при значительной высоте щитов укрепление выполняется в несколько рядов.

Варианты укрепления опалубки в зависимости от высоты фундамента

• между противолежащими щитами опалубки помещается отрезок пластиковой трубы;
• в нее через просверленные отверстия продевается шпилька;
• с внутренней стороны устанавливаются металлические шайбы, защищающие опалубку от повреждений;
• с внешней стороны на резьбу накручиваются гайки.

Распорные втулки и гильзы отверстий под коммуникации

При демонтаже опалубки первым делом откручиваются гайки, затем вытаскиваются шпильки и снимаются упоры и раскосы. Доски из щитовых ограждений можно использовать вновь. Сложно разбирать опалубку, если для крепления ее элементов использовались саморезы. Их головки забиваются грязью, их очень трудно вывинчивать.

По мере готовности конструкции в нее можно заливать бетон. О том «Как замесить бетон для фундамента своими руками: состав и пропорции смеси» читайте в специальной статье.

Особенности обустройства круглой опалубки

В случае скругленного фасада здания возникает вопрос, как сделать круглую опалубку для его основания. Проще всего поставить опалубку для фундамента круглой формы из фабричных металлических элементов. Однако такая возможность присутствует не всегда.

Круглую опалубку своими руками удобно установить из металлического профилированного листа. Такой материал легко принимает нужную форму в одном направлении и хорошо выдерживает нагрузку массы бетона при заливке фундамента.

После застывания бетона и демонтажа профлиста получится поверхность соответствующей формы. Ее можно обработать обмазочной гидроизоляцией, а вот рулонную применить не получится. Варианты монтажа круглой опалубки из различных материалов

Гвоздями лучше не пользоваться, так как их трудно забить через фанеру в незакрепленные опорные бруски.

Щиты для опалубки — Фундамент своими руками

Изображение щитовой опалубки для фундамента. Ее можно купить, взять в аренду или изготовить из фанеры своими руками

Практически все существующие типы современных фундаментов возводятся с использованием опалубок. Они применяются не только для фиксации необходимой глубины и ширины фундамента, но и в некоторых случаях укрепляют конструкцию и дают ей дополнительную жесткость. Также она имеет практически идеально ровные внутреннюю и внешнюю поверхности, поэтому оптимально подходит для нанесения гидроизоляционных материалов. В частном строительстве нередко делают несъемную опалубку из дерева. А после заливки траншеи, использованное дерево выбрасывают.

Если планируется строительство сразу нескольких домов одной компанией или бригадой, то лучше покупать или брать в аренду специальные щитовые опалубки. Эта многоразовая продукция, устанавливается и монтируется в траншее и после заливки бетоном демонтируется. Затем щиты устанавливаются на новом строительном участке и процесс повторяется. Таким образом, при больших объемах заказов даже мелкощитовая опалубка для фундаментов будет эффективнее, чем постоянный монтаж и обустройство новой конструкции.

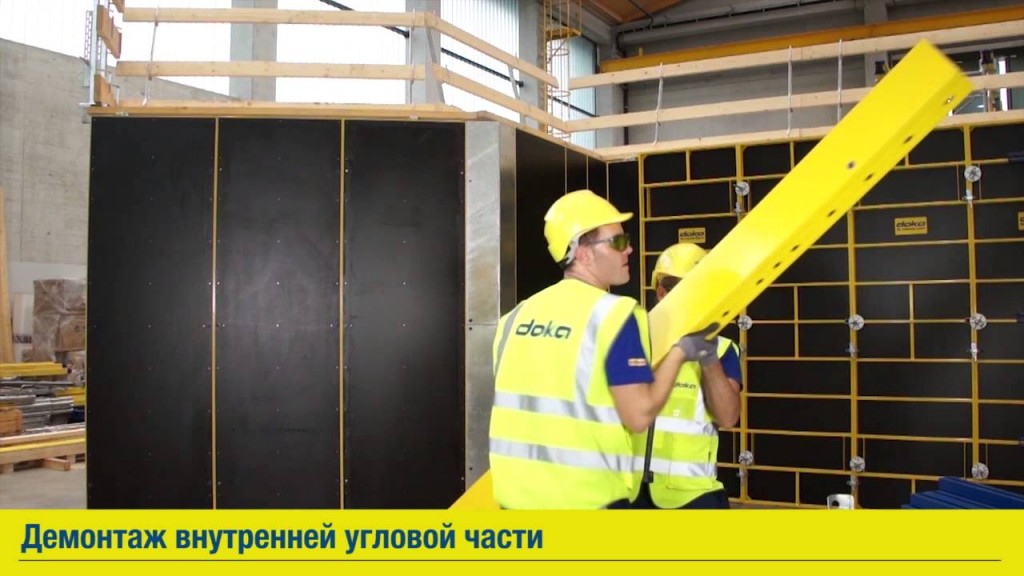

Монтаж и демонтаж

Технология монтажа опалубки относительно несложная, но в процессе сборки опалубки нельзя допускать ошибок.

Основные правила:

• начинают монтаж мелкощитовой опалубки с составления монтажной схемы, отображающую всю конструкцию в подробностях;
• перед сборкой щиты покрывают специальной смазкой;
• размечают наружные и внутренние контуры, намечают основные осевые линии;

• на несущие рамы устанавливают щиты;
• монтаж начинают с установки угловых элементов;
• затем постепенно производится монтаж остальных элементов;
• смежные щиты, расположенные параллельно скрепляют при помощи стяжек;
• для фиксации щитов с наружной стороны следует установить монтажные планки.

Итак, мелкощитовые комплекты опалубки широко применяют для строительства самых разных элементов зданий, в том числе, фундаментов, стен, колонн. Они удобны в применении, их использование экономически выгодны. При проведении частного строительства для выполнения ограниченного объема работ можно не покупать комплект, а взять его в аренду только на время проведения работ.

Продажа и аренда щитовой опалубки

Наша компания предлагает продажу и аренду щитовой опалубки по низкой цене, а также помощь при ее установке и монтаже. Так как ее можно использовать множество раз, особенно при возведении типовых объектов, она очень быстро окупит свою стоимость. Арендуя ее у нас, вам не придется искать дополнительные помещения для ее сохранности.

Благодаря широкому ассортименту, вы можете выбрать именно то, что необходимо для разового и массового строительства. Воспользуйтесь нашими услугами и ощутите всю выгоду от использования качественной щитовой опалубки.

Устройство опалубки других видов

Фундамент бывает не только ленточного вида. Есть много других разновидностей оснований. В частном домостроении распространены столбчатые фундаменты и сплошные основания в виде плиты.

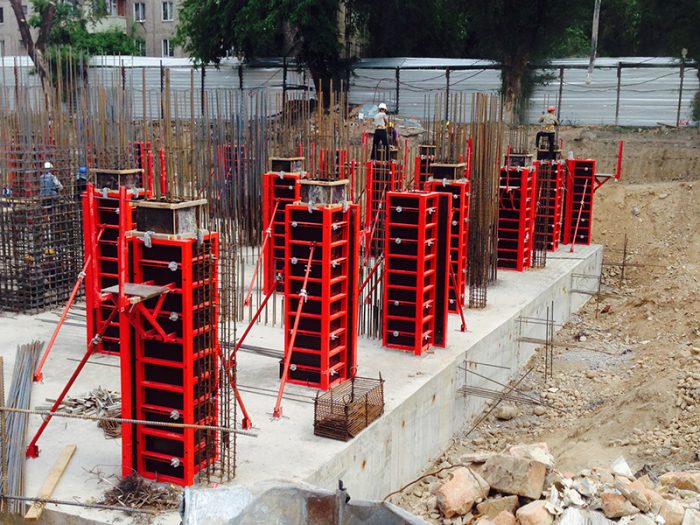

Столбчатый фундамент

Опалубку столбчатого основания можно выполнить из дерева и металла. Также для несъемных конструкций применяют асбестоцементные и пластиковые трубы. Временную конструкцию чаще всего делают из древесины.

Для самостоятельного изготовления наиболее подходящей является доска, толщиной 40 мм и шириной от 15 см. до 20 см. Доски крепят к деревянному каркасу из брусков. Опалубка формируется в виде короба, удобной для заливки раствора. В наиболее уязвимых местах боковых сторон короба устанавливаются опоры для противостояния давлению жидкого раствора. После его отвердевания создается прочный столбчатый фундамент, а доски демонтируются.

Опалубка для фундамента плиты

В качестве фундамента используют конструкции в виде монолитного плитного основания. Такой вид конструкции выполняют с обязательным армированием раствора, что избавляет бетонный монолит от растрескивания при отвердевании. Плиту монтируют на песчаную подушку.

Опалубку, сформированную в виде щитов, размещают по всему периметру площадки под фундамент. С внешней стороны устанавливаются опоры.

Конструкция фундамента в виде плиты, рассчитанная на значительные нагрузки, используется при возведении строений, имеющих более одного этажа.
