Фундамент из блоков ФБС: назначение блоков, плюсы и минусы, монтаж

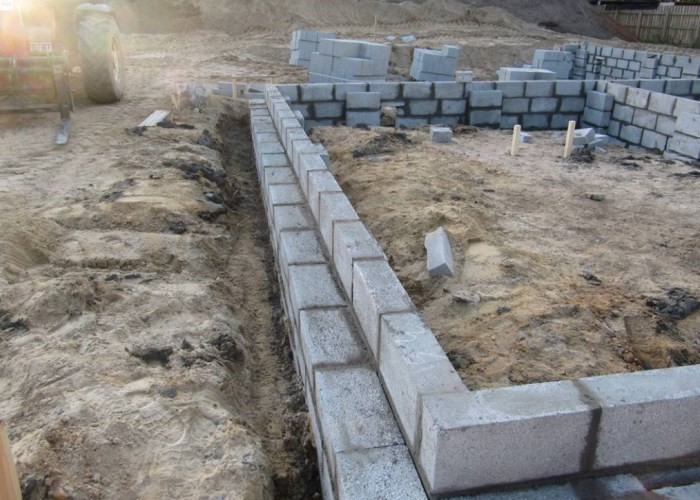

Строительство фундамента из блоков ФБС своими руками

Блоки ФБС применяются для строительства разных масштабов, как от строительства гаража, так и до малоэтажного строения (в несколько этажей). Аббревиатура ФБС расшифровывается как «Фундаментные Блоки Стеновые». Цена на блоки относительно невысока, что тоже является плюсом, а время возведения фундамента значительно сокращается.

Блоки изготавливают обычно с одинаковой высотой, которая составляет 58 см., но остальные параметры у разных блоков разная (длина, ширина, вес). Ширина блоков ФБС подбирается с учетом толщины стен возводимого строения. То есть, ширина фундамента должна быть больше ширины наружной стены. Хотя с блоками ФБС допускается, и свисание, допустим кирпичной стены на 6 см., с обеих сторон и до 10 с одной. Однако не стоит так возводить стены.

Подготовка к установке блоков

Перед началом установки блоков ФБС проводятся земельные работы (рытье котлована или траншеи). Траншеи выкапываются с учетом удобности монтажа блоков. Так же как и при возведении любого другого типа фундамента производится выравнивание траншеи в горизонтальной плоскости.

При возведении фундамента на слабых грунтах для увеличения подошвы фундамента нижний ряд ставят из более широких блоков.

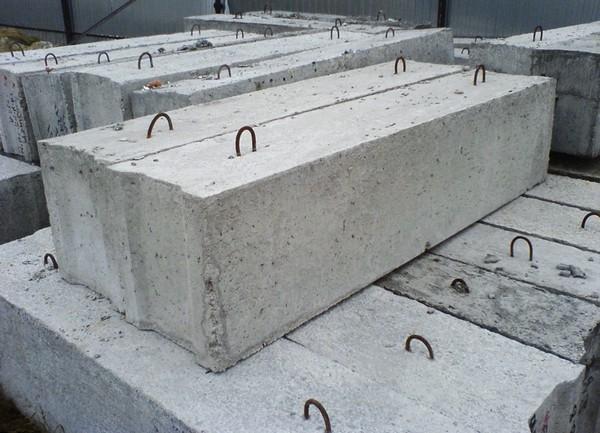

Что представляют собой блоки ФБС

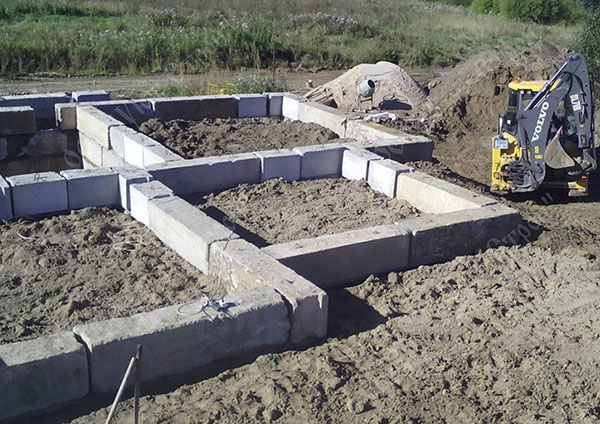

Блоки ФБС для фундамента

Это бетонные изделия под аббревиатурой ФБС, что означает фундаментный блок стеновой, произведенные в заводских условиях, которые выпускаются в различных размерах, что позволяет оптимально подобрать необходимое количество для здания любого размера и форме его площади. Высота блоков стандартная и равняется 58 см, этого вполне хватит, чтобы сделать мелкозаглубленный фундамент из блоков фбс. Длина и ширина изделий подбирается в зависимости от толщины несущих стен возводимой постройки, но так, чтобы при их укладке сохранялась перевязка швов, если глубина подвальной части строения более одного метра.

Изготавливаются элементы сборного основания в трех вариантах в соответствии с ГОСТ 13579-78:

1. Стандартные стеновые, имеющие лишь выемку на торцах, которые принято назвать сплошными, маркируются они как ФБС.
2. Изделия, имеющие вырезы на верхней плоскости, позволяющие монтировать перемычки и прокладывать инженерные коммуникации в техническом подполье или подвале, маркируются как ФБВ.
3. Бетонные конструкции, обозначаемые как ФБП, предполагают наличие пустот в нижней части, предназначенные для устройства отдушин или проведения инженерных коммуникаций.
4. Изделия из бетона разного размера и конфигурации дают возможность собирать основание сооружения с минимальными физическими и финансовыми затратами.

Начало работ

Когда монтируется фундамент из блоков фбс, пошаговая инструкция включает начальный этап куда входит:

• разметка будущего здания по осям;
• рытье котлована;
• зачистка дна;
• устройство песчаной подушки.

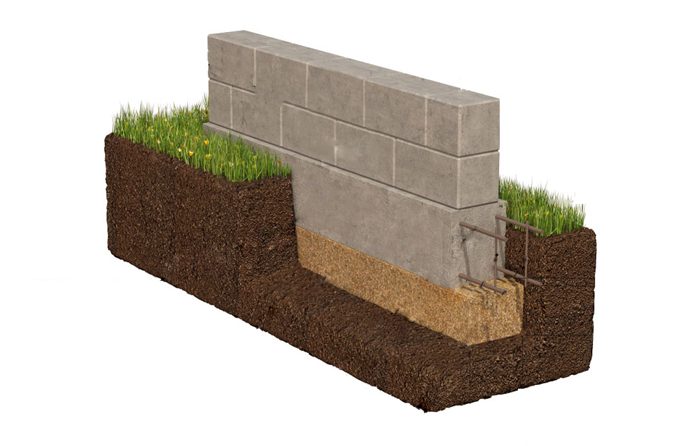

Устройство блочного фундамента

Разметка здания по осям должна производиться с использованием теодолита или нивелира, и заниматься подобной работой должен специалист. Котлован роется больших размеров, чем площадь постройки в плане, для удобства дальнейших монтажных работ. Грунт складируется в отвалы, в дальнейшем он будет использоваться в качестве обратной засыпки. Глубина котлована зависит от состава грунта. Фундамент из блоков фбс для глиняной почвы применять не рекомендуется. Но если другого варианта нет, следует копать котлован на глубину ниже уровня промораживания котлована в месте укладки бетонных элементов тщательно защищается и выравнивается по горизонтали, после чего устраивается песчаная подсыпка, если грунт сложный. Ширина песчаной подушки должна быть шире основания блока на 5-10 см с каждой стороны. Песок следует подсыпать слоями, каждый из которых нужно увлажнять и трамбовать.

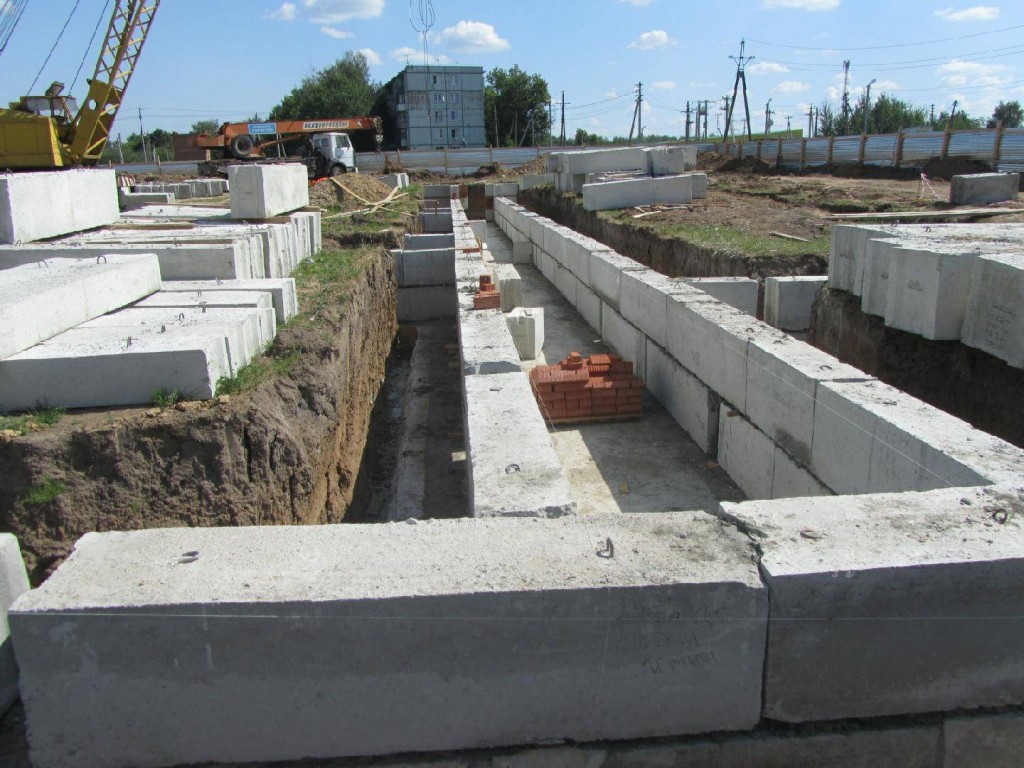

Монтаж блоков ФБС

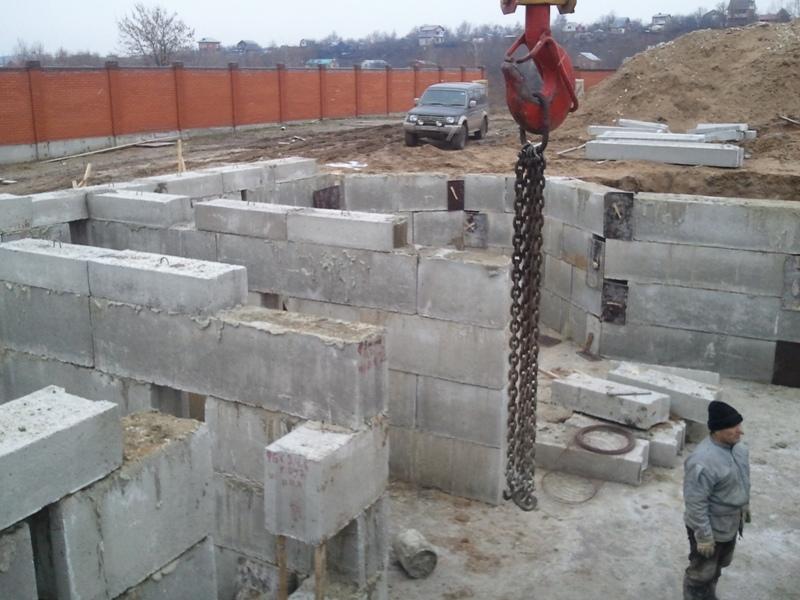

Монтаж блоков ФБС для фундамента

При слабых грунтах, перед тем как делать фундамент из блоков фбс пошаговая инструкция рекомендует или уложить железобетонные подушки заводского изготовления, маркируемые ФЛ, или залить монолитную ленту из армированного бетона. Бетонные изделия опускаются в котлован при помощи крана за монтажные петли, предусмотренные для этой цели. Если петель в конструкции не предусмотрено, что может быть сделано по согласованию производителя и заказчика, тогда используются другие захватывающие приспособления.

Перед тем как укладывать блоки фбс по периметру, нужно вывести углы подпольной части будущего здания, выверяя их по горизонтали и вертикали. Точно так же, как делается при кирпичной кладке. Дальше все элементы укладываются с обязательной перевязкой стыков. Между собой бетонные изделия могу связываться проволокой или свариваться электросваркой. В ходе монтажа неизбежно образуются промежутки между блоками. Эти части закладывают красным кирпичом или заливают бетоном с установкой опалубки.

Чтобы пустот оставалось меньше, перед тем как сделать фундамент из блоков фбс, стоит потратить немного времени и нарисовать схему раскладки, с учетом их размеров.

Важно оставить отверстия между бетонными элементами для устройства отдушин, подведения инженерных трубопроводов, электрокабеля, если на участке нет ФБВ или ФБП. В противном случае придется применять отбойный молоток. Учитывая толщину этих элементов, подобная работа будет тяжелой.

Мы рассмотрели, как сделать фундамент из блоков фбс, но работы по устройству подземной части здания на этом не заканчиваются.

Последний этап

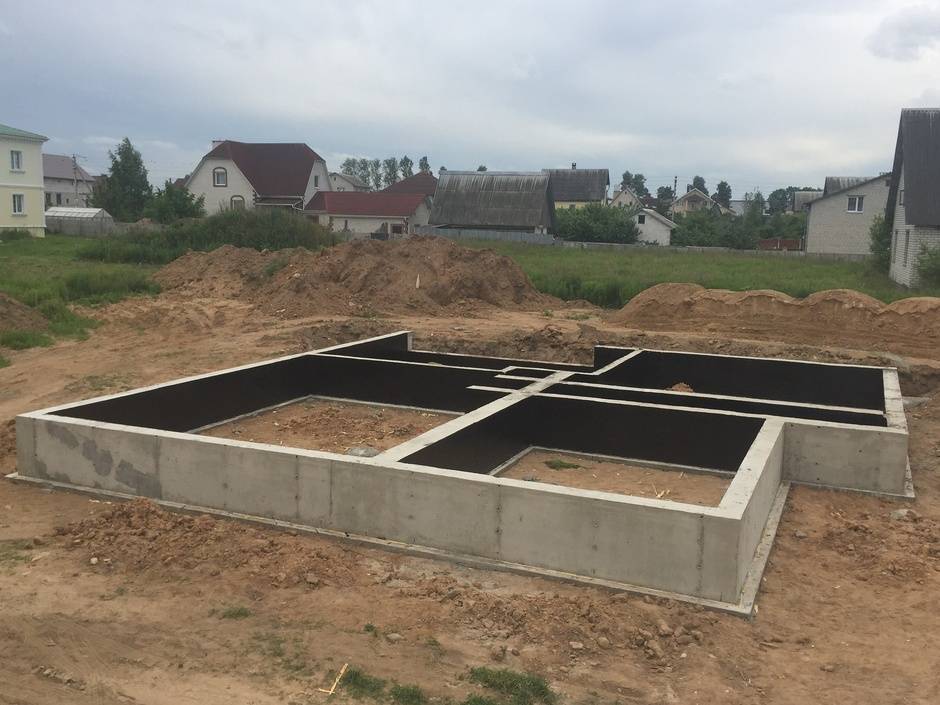

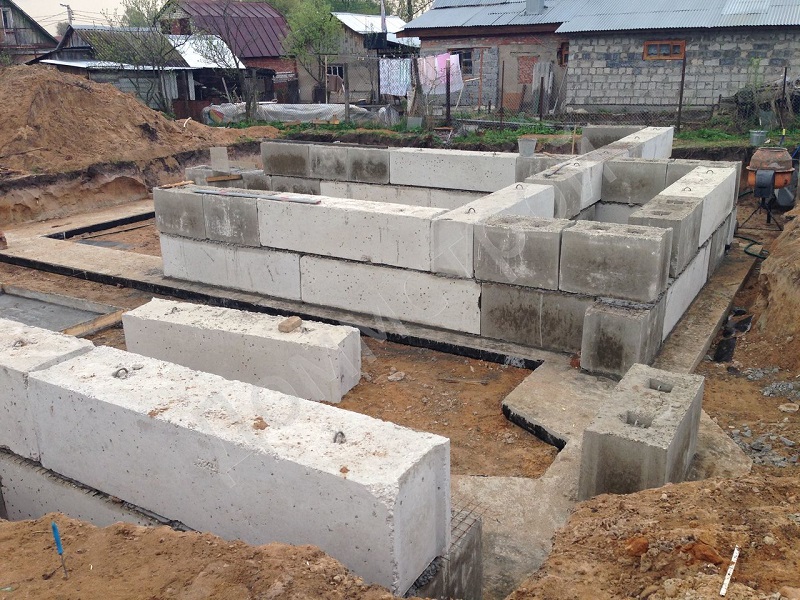

Гидроизоляция фундамента из блоков ФБС

Завершающим этапом будет проведение обмазочной или оклеечной наружной гидроизоляции стен подпольной части строения. Это следует сделать обязательно, учитывая, что между отдельными элементами остаются значительные щели, через которые не только грунтовая вода будет легко проникать в подвальное помещение, но и дождевая. Как было сказано выше, перед тем как укладывать блоки фбс, отрывался котлован и грунт складировался на бровке. Теперь, после того, как гидроизоляция готова, землю необходимо засыпать обратно, в пазухи основания дома. Засыпку производят также с послойным трамбованием. И конечной операцией будет устройство отмостки, которая предотвратит проникновение дождевой и талой влаги к стенкам подпольной части здания.

На этом краткое описание, как делать фундамент из блоков фбс, можно завершить. Выполнить подобную работу сможет каждый хозяин, если обладает нужными знаниями, опытом и несколькими помощниками. Если нет ни того, ни другого можно обратиться за помощью к специалистам.

Возможно, вам будет интересно: Как залить правильный фундамент для дома своими руками

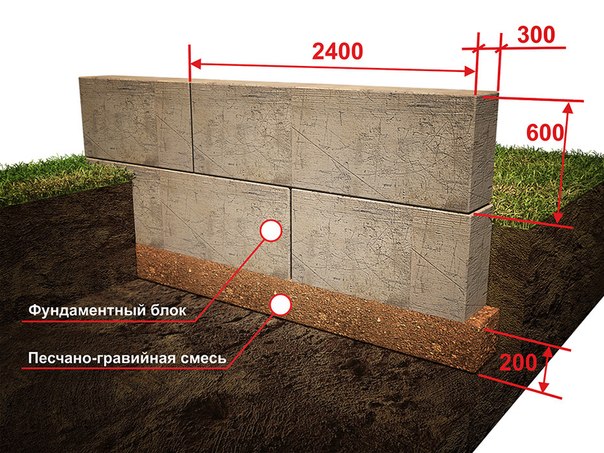

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности. Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

• шириной от 30 до 60 см с шагом 10 см;
• длиной 9, 12 и 24 дм;
• высотой 30 или 60 см.

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

Технология изготовления

Блоки ФБС изготавливают строго в соответствии с ГОСТом на специализированных предприятиях из:

• тяжелого бетона со средней плотностью 2400 кг/м³;
• керамзитобетона (1800 кг/м³);
• силикатного бетона (2000 кг/м³).

Для первых двух материалов нормируемый класс по прочности на сжатие составляет В7,5, для последнего — В15. При изготовлении используют цемент марки не ниже М100 (многие производители предпочитают М200).

Для изготовления блоков ФБС используют специальные разборные металлические формы.

Технологический процесс выглядит следующим образом:

• Перед заливкой бетона все стенки смазывают специальным составом (для предотвращения прилипания раствора к форме).
• Затем эту емкость заполняют готовым раствором.
• Далее при помощи погружных вибраторов бетон уплотняют.
• В еще не застывший раствор устанавливают металлические транспортировочные петли.
• После того, как бетон наберет первичную прочность, форму разбирают и оставляют изготовленный блок для окончательной просушки.

Для информации! При изготовлении блоков ФБС не применяют внутреннее армирование. Отсюда и название: сплошной, то есть блок состоит из монолитного бетона без усиления дополнительными металлическими элементами.

Современные технологии позволяют ускорить производство блоков ФБС без потери качества и надежности выпускаемых изделий. В настоящее время на специализированных предприятиях применяют автоматизированные универсальные установки по формовке и виброуплотнению блоков. Для изготовления блоков используют специальный (так называемый полусухой) бетонный раствор (на основе цемента М200).

Пошаговое возведение — быстро и просто!

Изначально нужно хотя бы элементарное геологическое разведывание, на основании которого и рассчитываются стены фундамента для каждого участка в отдельности.

Этап I. Выбор блоков для фундамента

Фундаментный блок строительный, или ФБС производят на заводах путем вибропрессования и используют именно для строительства фундамента. Чаще всего – это ленточный фундамент. Итак, какие должны быть размеры бетонных блоков для фундамента и как правильно их выбирать?

Для начала в обычной компьютерной программе заранее желательно сделать раскладку блоков – чтобы точно знать, как их нужно будет монтировать и вязать между собой. Так, первый ряд часто делают шириной 40 см, а уже два следующих – по 30 см. И уже только тогда, когда известны нужные размеры блоков и их количество, есть смысл ехать в магазин и заказывать их. Там же можно договориться о доставке монтаже, а для этого и машина, и кран должны быть свободны в один день по возможности.

При выборе таких блоков еще на складе изначально важно определить, где и в каких местах будет проходить коммуникация и как построить фундамент из блоков с учетом этих моментов – для этого они нужны будут со специальными отверстиями. Если об этом забыть, то в будущем придется их бурить, а это дополнительные затраты денег и времени.

Этап II. Подготовка котлована и разметка

Опытные строители советуют перво-наперво нарисовать схему площадки перед укладкой – подумать, где именно будет стоять кран, какие могут возникнуть сложности.

Далее, как обычно, снимается верхний плодородный слой. Для этих целей лучше нанимать экскаватор. Часть грунта специально оставляется для обратной отсыпки. А по краям котлована выносятся оси стен бани – колышками с леской.

А вот внутренний дренаж такого фундамента не обязателен – только когда нужен серьезный ремонт или протечки устранить не получается. В остальном же рекомендуется просто тщательно выполнить гидроизоляцию стен и пола в бане – и все.

Этап IIII. Изготовление подошвы

Если же при строительстве не делать забетонированную ленту-подушку, а класть блоки прямо на песок – тогда уже желательно использовать кладочную сетку. Именно она предотвратит в будущем образование нежелательных отверстий между блоками.

А потому необходимо раздобыть арматуру и привезти машину песка и машину щебня. Последнего желательно брать 20-40 фракции.

В подготовленном котловане теперь делается разметка для будущей подошвы. Обычной лопатой место для нее нужно выровнять строго по уровням, засыпать песком, щедро увлажнить и утрамбовать. Далее – все засыпается щебнем и снова трамбуется. И после этого уже строится опалубка и вяжется арматура.

Этап IV. Строительство опалубки

Для этого необходимо будет заранее приобрести минимум пол куба 25-й обрезной доски. Чтобы опалубка оказалась ровной, гидроуровнем заранее нужно ее выровнять и натянуть внутри самой опалубки шнур.

Арматуру для такого фундамента лучше брать марки Ф12, и вязать ее между собой. После заливки армированному поясу нужно осесть – а это вынужденный перерыв в работе минимум на две недели. Всего Для этого понадобится около сотни прутьев по 60 см и около 4-х по метру. Укладывать их можно как в четыре ряда, два снизу и два сверху, так и в три – треугольником. Проволоку для формирования каркаса брать лучше Д4 – ее уйдет до 10 кг. На изготовление одной только арматуры уйдет примерно дня два – и после этого можно начинать делать опалубку. Стандартная толщина армопояса – 20 см, а ширина – 30 см.

Этап V. Заливка подушки

На этом этапе понадобится миксер – именно он зальет бетоном подготовленную подушку для ФБС блоков. Далее она накрывается пленкой либо опилками и целую неделю сохнет, при периодическом смачивании.

Сами подушки, конечно, могут быть сборными – но чаще используют монолитные, такие, как у ленточных фундаментов.

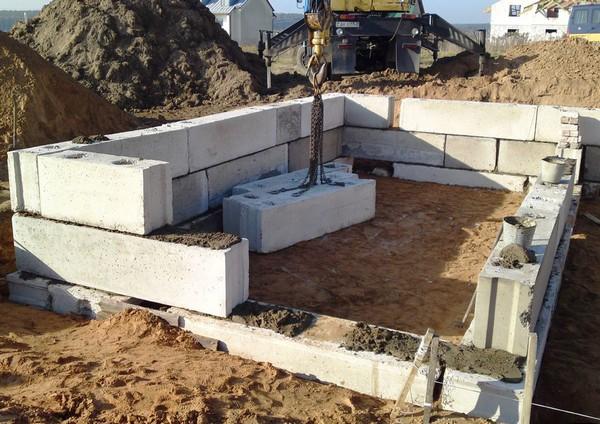

Этап VI. Монтаж ФБС блоков

Теперь заказывать нужно кран – он будет поднимать тяжелые ФБС блоки, а рабочие или подмога будут их поправлять.

Во время строительства лучше всего использовать кладочный раствор М100 – его придется расходовать от 10% до 20% от объема всех блоков, и многое здесь будет зависеть от качества блоков, планируемых зазоров и самой кладки.

Этап VII. Гидроизоляция фундамента

Наиболее проверенный в этом плане вариант – хорошая мастика. Всего уйдет около 4 банок мастики, и промазывать нужно один ряд с внутренней стороны будущей бани и два с внешней. Удобно – не нужно ничего заворачивать или греть.

К слову, некоторые строители на особо щедрых на осадки участках под низ блоков еще и стелют гидроизоляцию Бикрост.

Этап VIII. Изготовление армированного пояса

Что касается монолитного пояса, который кладется на ФБС блоки, а на него уже – плиты перекрытия, то далеко не все строители видят в этом какой-то смысл. Ведь получается, что так и блоки, и пояс, и плиты – это уже не монолитная конструкция, а части, которые как бы сами по себе. Считается, что пояс для плит перекрытия – это просто выдумка непрофессионалов. Ведь плиты и сами неплохо и равномерно распределяют всю нагрузку – достаточно только их класть на качественный раствор в несколько сантиметров, или даже бросить сеть для надежности. Но, если на стены опираются балки, что по само себе – дополнительная нагрузка, пояс действительно нужен.

Сам пояс можно делать монолитный или кирпичный, но под первый придется делать еще и опалубку, и, скорее всего, задействовать бетономешалку. По отзывам более удобен все-таки кирпичный вариант пояса.

Вот и вся технология изготовления фундамента из ФБС – трудоемко, но не сложно, надежно и безопасно.

Похожие записи: Мелкозаглубленный ленточный фундамент — этапы возведения, расчеты + видео инструкции Строим инфракрасную сауну своими руками – все нюансы возведения от А до Я Винтовой фундамент своими руками — технология пошагового возведения в 5 этапов

Технология строительства фундамента из блоков

Для производства фундаментных блоков есть стандарты — и по размерам, и по компонентам смеси, и по другим параметрам. Перед началом строительства обязательно определяется тип грунта (шунтированием), глубина промерзания почвы и уровень грунтовых вод. Подушка под фундамент делается многослойной, трамбуют ее обычно виброплитой. Для расширения площади опоры самый нижний ряд выкладывается из трапециевидных плит, остальные ряды — из блоков, причем в шахматном порядке.

Важный момент: если на глинистой почве без подушки не обойтись, то на песке строят иначе: роют траншею, трамбуют дно и сразу закладывают плиты либо заливают бетон слоем 10 см — сверху уже кладут блоки. Сложив фундамент, его сразу же изолируют. По мере готовности (высыхания) слоя изоляции, основание будущей постройки засыпают песком с обеих сторон — и внешней, и внутренней. Причем каждый слой песка трамбуют, а при необходимости устраивают дренаж и отмостку.

Изоляция и крепеж также выпускаются на заводах, все это можно купить заранее, сэкономив еще больше времени при строительстве. При отсутствии опыта (например, при сооружении из блоков фундамента в частном хозяйстве, на даче) следует или основательно проконсультироваться, или нанять специалистов, а любое масштабное строительство выполняется только квалифицированными людьми, по типовой проектной документации.

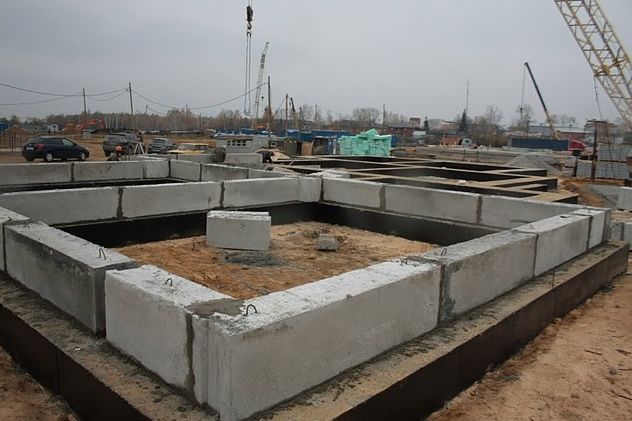

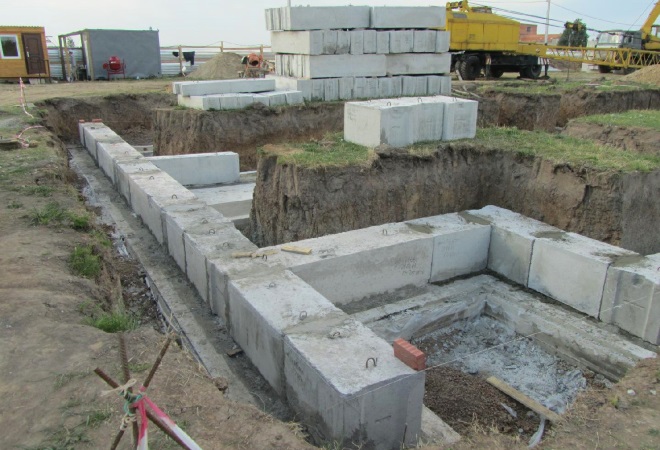

Укладка блоков ФБС видео

Для укладки блоков ФБС потребуется подъёмный кран. При закладке первичных блоков, закладку производят на бетонный раствор в углах будущего сооружения, а также в местах пересечения его стен. После этого, натягивается направляющая нить и производится укладка на бетонный раствор остальных блоков. В некоторых конструкциях возводимых сооружений, также необходимо предусмотреть и дополнительное укрепления стен, которое состоит из металлической сварной сетки.

Для идеального фундамента, необходимо чаще при его возведении пользоваться измерительными приборами. Если при замерах обнаруживается небольшое отклонение отвеса, то при помощи лома его можно быстро устранить. При чрезмерно отклонении, блок поднимается краном и отводится в сторону, после чего производится его повторная укладка с необходимой корректировкой.

После укладки первого ряда блоков, в обязательном порядке производится контроль горизонтальной поверхности при помощи нитей, натянутых ранее. Для повышения прочности нашей конструкции возводимого фундамента из блоков ФБС, межблочные швы следует тщательно и полностью заполнять бетонным раствором.

Фундамент для бани из блоков

Фундамент для бани из блоков ФБС при песчаных грунтах и низком уровне грунтовых вод вполне приемлемый вариант. Даже,если у вас не дом с баней,а просто небольшая баня,без подвала. Вы можете приобрести самые маленькие по размеру блоки длиной 900мм. Раньше выпускались доборные блоки шириной 600мм,но сейчас их не по размеру блоки можно уложить самостоятельно,без применения техники,стародавним способом: два бревна,веревки и мужские руки.При наличии не пучинистого песчаного грунта можете смело делать даже мелкозаглубленный фундамент из блоков .Ничего ему не будет.При наличии пучинистых грунтов также возможно устройство мелкозагрубленного фундамента под баню из одного ряда блоков,только необходимо сделать следующие мероприятия,уменьшающие силы морозного пучения,усиливающие конструкцию фундамента:

• песчано-гравийная подущка толщиной 300мм
• подготовка под блоки толщиной 100мм из монолитного бетона с армированием
• укладка бетонных блоков на слой цементного раствора с заполнением вертикальных швов между блоками раствором
• монолитный армированный пояс поверху ряда блоков высотой 100-200мм
• обмазка боковых сторон битумом
• засыпка пазух фундамента песком шириной 100-300мм
• утепленная отмостка

Поскольку строительство бани на дачном участке многие производят самостроем и ,естественно,не знают какой у них грунт,то есть смысл подстраховаться и заложить лишнее армирование,чем потом усилять треснувший фундамент.При пучинистых грунтах под деревянную баню все-же целесообразнее делать монолитный ленточный фундамент:

Самостоятельное возведение фундамента

Установка фундаментных блоков – это процесс, содержащий ряд последовательных действий. Очень большое значение имеет то, как правильно укладываются элементы конструкции, связывая друг друга. Вначале должна быть проведена подготовка, а потом и основные работы.

Укладка железобетонных фундаментных блоков проходит в таком порядке:

• участок под застройку выравнивают, снимают с него плодородный слой почвы (ее вывозят или складируют);
• размечают территорию колышками и веревками согласно плану: когда подвал предусмотрен – по периметру, если нет – то по фундаментной ленте;
• стены отмечаются по своей ширине с 2-х сторон;
• выкапывают фундаментные траншеи или котлован на запланированную глубину, их дно разравнивают;
• засыпают подушку из песка или гравия, которую хорошо утрамбовывают;
• проводят двухслойную изоляцию дна;

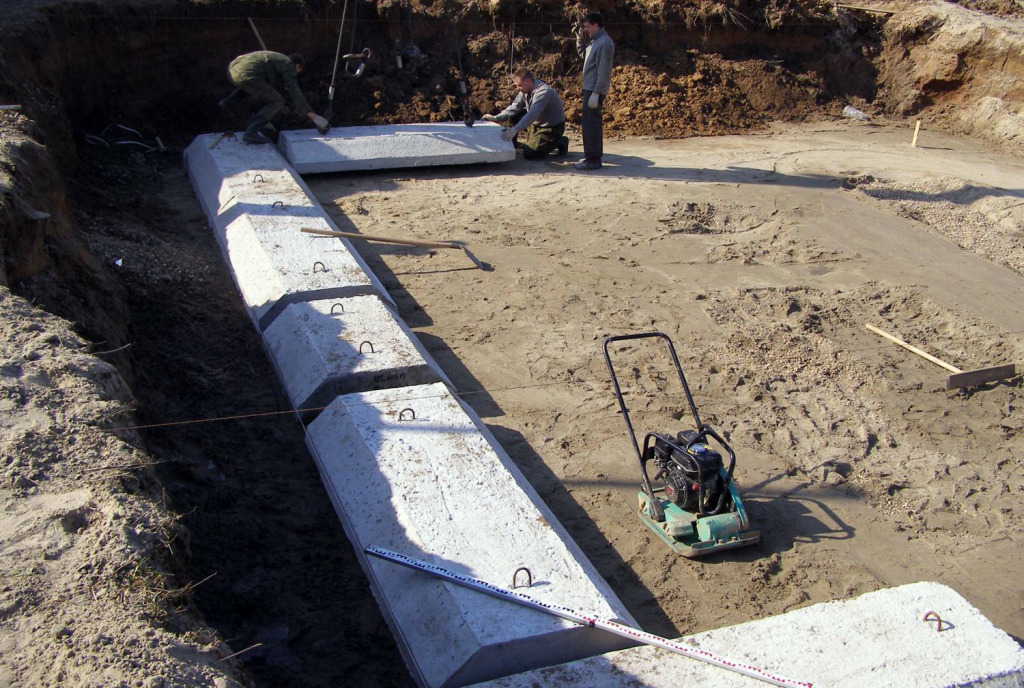

• устанавливают ФЛ (блоки-подушки) по уровню (нивелиру) горизонтально, а возникающие промежутки заполняют приготовленным песчано-цементным раствором;
• выкладывают арматуру, которую покрывают раствором (до 3-х см);
• укладывают ФБС, смещая вертикальные швы для улучшения связки (минимум на 0,4 от высоты блока);
• при наличии следующего уровня – выполняют армирование ряда ФБС предыдущего;
• на выложенный раствор укладывают со смещением следующие строительные детали;
• наносят слои гидроизоляции (с помощью битумных мастик, рубероида), монтируют утеплитель.

Если существуют колебания уровня грунтовых вод с выходом их на поверхность, то следует позаботиться о создании (до возведения здания) дренажной системы.

Следует при монтаже основания оставлять технологические промежутки между составными элементами этой конструкции для систем коммуникации.

Уплотнение подушки на дне котлована (траншеи) лучше проводить вибрационными трамбующими механизмами.

На всем протяжении укладки контролируют вертикальный уровень фундаментных стен.

В зимнее время работы усложнены негативным воздействием низких температур на рабочий раствор.

Перед тем, как сделать фундамент из блоков, рекомендуется изучить пошаговую инструкцию его возведения. Она поможет избежать ошибок, создать конструкцию достаточного уровня качества.

Фундамент из блоков – почему он?

8 дек 2011,

Если говорить сухими энциклопедическими терминами, то фундамент представляет собой «часть здания (несущую конструкцию), которая принимает на себя и передает на основание здания все нагрузки от вышележащих этажей».

Однако, даже из этого «сухого» определения абсолютно понятно и ясно, что фундамент является самой важной частью дома, а поэтому к его возведению стоит подходить со всей ответственностью и тщательно продумывать и технологию его устройства, и используемый материал.

Сегодня достаточно часто для создания фундаментов используются специальные блоки. Это могут быть как блоки фбс, так и пеноблоки, и бетонные блоки для фундамента, а также блоки из прочих материалов. Ниже о самых популярных фундаментах такого вида и особенностях их возведения мы поговорим несколько подробнее.

Фундамент из блоков фбс

В первую очередь, стоит отметить тот факт, что фундамент из блоков фбс возводится в очень короткие сроки и именно этим обусловлена его большая популярность.

Сама аббревиатура фбс расшифровывается, как «фундаментный блок строительный», а поэтому никто не станет спорить с тем, что изготавливают их именно для возведения фундаментов. Производят фундаментные блоки фбс на заводах путем вибропресования.

При этом есть и такие умельцы, которые производят такие блоки своими руками и, кстати, статей на тему: «Как сделать фбс блоки самостоятельно» в сети также полно.

Но вот только перед тем, как решиться на такое «рукоделие», вы должны знать, что произведенные таким «кустарным» образом фбс блоки значительно отличаются, причем не в лучшую сторону, от блоков заводских.

Чаще всего из блоков фбс возводят ленточный фундамент. При этом, из них можно построить? как фундамент с подвалом, так и без него.

Само строительство такого фундамента начинается с рытья котлована или траншеи. После этого места установки блоков осыпаются песком (слой в 10 сантиметров).

Затем, в том случае, если грунт нестабильный, бетонируется лента высотой не менее 30 сантиметров, делается опалубка и вяжется арматура будущей заливной ленты.

Только поверх этой ленты будут укладываться фбс блоки под фундамент и только после того, как лента схватится (в среднем, на это требуется неделя).

Учтите, что к намеченному дню укладки блоков фбс (причем, если вы будете использовать бетонные блоки, это также актуально), вам обязательно нужно будет позаботиться о наличии подъездных путей для автокрана. Также от вас потребуется наличие бетономешалки и прочих приспособлений для замеса цементного раствора.

Кроме того, для непосредственной укладки блоков вам понадобится бригада, как минимум, из двух человек.

Не стоит вам забывать и о том, что сооружению фундамента из фбс блоков обязательно должно предшествовать максимально тщательно планирование и проектирование, причем в проекте должно быть точно отражено расположение блоков в рядах и их количество.

Кроме того вы должны заранее определиться с тем, где будут проходить коммуникации и купить блоки фбс со специальными коммуникационными отверстиями. В том же случае, если вы этого не сделаете, в будущем вам придется прибегнуть к дорогостоящему бурению достаточно больших отверстий в толстых и крепких фбс блоках.

Совет

При укладке фундамента из фбс блоков, мы также настоятельно рекомендуем вам использовать так называемую кладочную сетку, которая, в будущем, предотвратит разъезжание. Особенно уместным использование такой сетки можно назвать в том случае, если во время укладки не используется забетонированная лента.

Кроме того обязательно стоит позаботиться и о гидроизоляции блоков, причем особенно актуальной такая изоляция является в случае наличия подвала. Для проведения такой гидроизоляции вам потребуются: гудрон, мастика, гидростеклоизоляция, газовая горелка и напыление ППУ.

Фундамент из пеноблоков

Фундамент для дома из пеноблоков уместно возводить в том случае, когда для строительства самого дома использовался такой материал, как ячеистый бетон. При этом предусматривается, что сам фундамент будет ленточным, и его укладка будет производиться поверх песчаной подушки.

Для того, чтобы создать упомянутую выше песчаную подушку песок засыпают в особые «песочницы» обильно поливают водой и трамбуют до того состояния, пока на нем не перестанут оставаться следы от ботинок.

После этого традиционно производится закладка армирующих конструкций и все заливается пенобетоном. Далее обязательно требуется проведение дополнительной гидроизоляции и только потом стоит переходить к укладке блоков подвального помещения из пенобетона.

При этом очень важно, чтобы такие блоки имели плотность не ниже 700 килограмм на кубический метр.

В общем, из-за небольшой цены блоков из пенобетона, создание фундамента здания с применением этих материалов считается достаточно экономным.

Маркировка фундаментных блоков

Все сплошные фундаментные блоки ФБС маркируются определенным образом. В общем виде маркировка представляет собой , где:

• A – тип блока (сплошной, пустотный или с вырезом).
• L – длина в дециметрах.
• B – ширина в дециметрах.
• H – высота в дециметрах.
• X – тип бетона, использованного в производстве.

Расшифровка маркировки ФБС

Характерной особенностью маркировки блоков выступает округление длины и ширины до дециметров. С учетом этого расшифровка, к примеру, маркировки осуществляется так:

• ФБС – сплошной тип фундаментного блока;
• 24 – округленная длина в дециметрах (2380 мм);
• 3 – ширина в дециметрах;
• 6 – округленная высота в дециметрах (580 мм);
• Т – тяжелый бетон.

Если же в производстве блоков использовался легкий керамзитовый бетон, то вместо буквы «Т» в конце будет стоять «Л» или «П», а если силикатный бетон – «С».

Обратите внимание: согласно п. 5.1 ГОСТ 13579-78, маркировочные надписи всегда наносятся на боковую часть блоков. В п. 5.2 говорится, что их нужно хранить штабелями высотой не более 2,5 м. Их сортируют по маркам и партиям, укладывают вплотную друг к другу.

Как организовать хранение ФБС

Знание принципов маркировки важно еще и для того, чтобы при покупке блоков иметь возможность проверить, соответствует ли вес размерам. Если масса меньше, чем должна быть для бетона определенной плотности, значит производитель использовал другую марку или же в процессе смесь была недостаточно уплотнена и получилась пористой. И в том, и в другом случае прочность изделия не будет соответствовать заявленной.

Плюсы и минусы столбчатого основания

Существует довольно немалый список материалов, с помощью которых можно соорудить фундамент столбчатого типа. Большинство из них имеют положительные характеристики в плане надёжности наряду с невысокой стоимостью. К ним относят железобетонные элементы, кирпич, блоки и трубы из асбестоцемента. Особенно отмечают достоинства столбчатого фундамента из блоков 20×20×40. Это идеальный вариант для сооружения домов каркасного типа:

Фундамент из блоков под каркасную конструкцию Источник Несмотря на преимущества, отмечают и недостатки:

• процесс дополнительного утепления имеет большие сложности;
• почти невозможно сократить потери тепла.

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании фундамента.

Комбинированные системы устройства

Итак, в классическом варианте фундамент из ФБС устроен невероятно просто и даже примитивно: нижний и верхний армирующий пояс, между которыми может быть произвольное число рядов блоков, но обычно не более 4–5. Такой тип фундамента оптимально подходит для зданий без подвала и технического подпола, то есть блоки со всех сторон подпёрты грунтом, и их выдавливание вовнутрь исключено.

Устройство верхнего армопояса фундамента из ФБС

При наличии подвала или цокольного этажа сдавливающие нагрузки по горизонтальным осям могут компенсироваться двумя способами:

1. Укрепление швов арматурной сеткой 8 мм, компенсирующей внутреннюю зону растяжения.
2. Установка внутренних стен-перемычек.

Также возможна укладка ФБС на нестабильных грунтах, но, как уже говорилось, только при наличии системы распределения нагрузок — свайно-ростверкового или ленточного фундамента. При желании вырезы плит ФБВ можно использовать для обустройства сборно-монолитных фундаментов. В таком случае вырезы блоков служат как лотки для замоноличивания перемычками или заливки поясов, за счёт которых и обеспечивается качественное восприятие изгибающих нагрузок. Этих же целей можно достичь и с использованием обычных блоков ФБС, между которыми спустя 1–2 ряда отливаются армированные пояса по приставной опалубке.

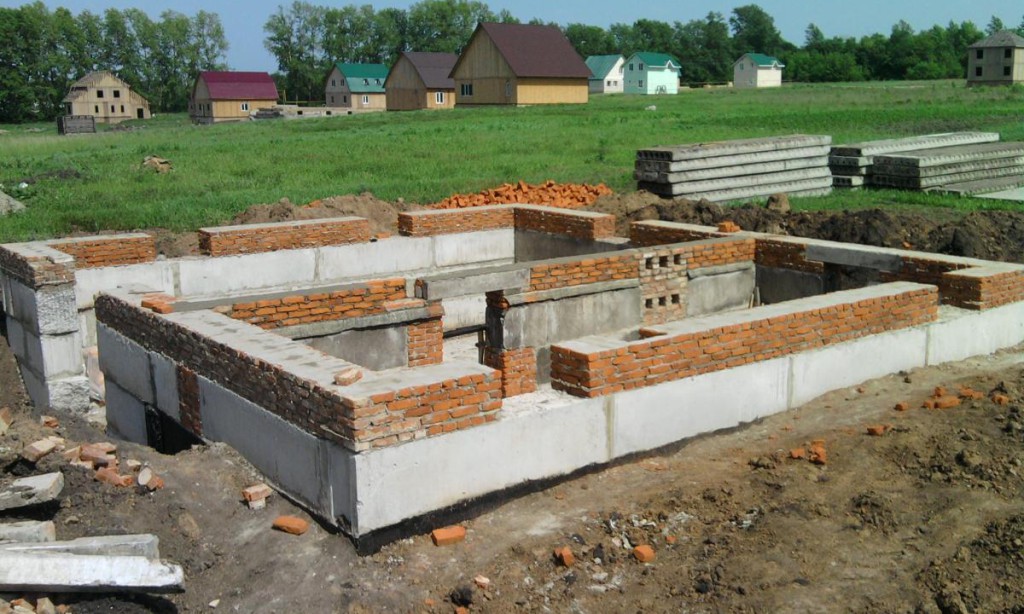

Комбинированный фундамент: лента и блоки ФБС

Монтаж фундамента из блоков фбс

Что понадобится для монтажа

Выполнить сборку ленточного фундамента из блоков можно своими силами. Для работы потребуется подготовить расходные материалы и инструменты: бетономешалку; лопаты (штыковую, совковую); трамбовку; строительную тачку; измерительные приспособления (нивелир, уровень, рулетку, линейку, колышки, шнур); молоток, зубило, мастерок; ёмкость для замеса раствора; блоки; песок, щебень, цемент; гидроизоляция (рубероид или битумная мастика). Для укладки тяжёлых блочных элементов понадобится привлечь кран. Некоторые застройщики обходятся лебёдкой, но процесс монтажа с её помощью отличается трудоёмкостью.

Подготовительные работы

Перед проведением строительных работ на площадке производится уборка. С поверхности удаляется не только мусор, но и дерновая часть почвы. На установленные колышки натягивается шнур, определяющий параметры будущей постройки. При рытье траншеи важно предусмотреть её размеры, чтобы обеспечить беспрепятственный монтаж блоков. Дно котлована или траншеи необходимо выровнять по горизонтали. Если тип грунта песчаный, делать подсыпку из песка не обязательно. В других случаях такая прослойка нужна. Песчаная подушка по параметрам должна быть больше фундамента на 20 см с каждой стороны. Некоторые застройщики обустраивают некую несъёмную опалубку из деревянных досок высотой до 10 см. После заполнения формы песок обязательно увлажняют и трамбуют. При слабом грунте рекомендуется увеличивать площадь основы постройки. Для этого первый ряд укладывается плитами ФЛ. В качестве альтернативы используется заливка ленты бетонным раствором.

Укладка блоков ФБС

Блоки укладываются вначале по углам. Все стыки заливаются цементным раствором. Постепенно кладка перемещается к внутренним перегородкам. Каждый ряд контролируется уровнем на горизонтальность. При расстановке блочных элементов соблюдается принцип кирпичной кладки. Толщина швов не должна превышать 2 см. Раствором заливаются все соединения. На верхний ряд устанавливается опалубка, армирующая сетка и заливается бетон толщиной не менее 100 мм. После просушки наружная и внутренняя поверхности фундамента обрабатываются битумной мастикой для повышения влагостойкости. При возведении основания многоэтажной постройки, рекомендуется перекладывать каждый ряд арматурной сеткой или скрученной арматурой (10 мм). Это придаст прочности всей конструкции.

     Поделиться:

Дешевый мелко заглубленный фундамент на средне пучинистых грунтах

На грунтах средней степени пучинистости, в конструкцию фундамента из кладочных материалов добавляют два монолитных железобетонных пояса. Один пояс — это монолитная армированная подошва фундамента. Второй пояс устраивают по верху кладки фундамента или цоколя.

Кроме того, под подошвой фундамента делают противопучинистую песчаную подушку.

Не заглубленный фундамент для деревянного или каркасного дома или бани на средне пучинистых грунтах: 1 — песчано-гравийная противопучинистая подушка; 8 — кладка фундамента и цоколя; 10 — грунтовая засыпка пола по грунту; 11 — монолитный армированный бетонный пояс по верху цоколя; 13 — монолитная железобетонная подошва фундамента.

Толщина монолитного железобетонного пояса по верху цоколя (11) и подошвы (13) фундамента  10 см. В монолитный пояс укладывают арматурную сетку с 2 или 3 прутками рабочей арматуры класса A-III, диаметром 10 мм.

Монолитную подошву (13) удобно устраивать поверх профилированной мембраны, уложенной на уплотненную песчаную подушку (1).

Для легких деревянных и каркасных домов фундамент заглублять в грунт опасно. На боковую поверхность заглубленных фундаментов действуют касательные силы морозного пучения грунта. Этих сил может оказаться достаточно для того, чтобы приподнимать легкое здание вверх из земли.

Для легких деревянных и каркасных зданий более экономным и безопасным будет не заглубленный фундамент (на рисунке выше). Из-за отсутствия заглубленной в грунт боковой поверхности, на такой фундамент не действую касательные силы морозного пучения грунта.

Фундамент из ФБС

Игорь о себе говорит, что он не новичок в строительстве, но специалистом не является. Он старался всё делать своими руками, без привлечения строительных фирм. Только брал пару рабочих с «Ярославки», поэтому дачникам может пригодиться его опыт строительства.

Начало работ

Для строительства дома имелся запущенный участок. Он находится на склоне, почва глиняная, вода находится глубоко (у соседа скважина на глубине 27 метров). Отец запасался всем, чем мог, поэтому имелись блоки ФБС, в количестве 50 шт., арматура и т. д, а так же огромное желание иметь свой дом (блоки б/у закупались на строительных площадках, завозил потихоньку самосвалом и сваливал на участке, в общем, достались недорого).

Укладка блоков

Следующим этапом строительства у Игорь значилась укладка блоков. Для его воплощения, он, прежде всего, зарисовал подробную схему укладки блоков, на каждый ряд, потому что считает это очень важным. Стыки блоков должны перекрываться верхним рядом! Для выравнивания блоков он использовал предварительно напиленные клинья.

Кран опоздал и приехал в 10 часов, крановщик даже не извинился. Пока он готовил кран к работе, таджики замесил раствор. И тут выяснилось, что у крановщика нет «паука». Тогда Игорь отказался от его услуг отправил назад и ничего не заплатил.

На следующий день Игорь заказал другой кран. Водитель приехал вовремя, нормальный крановщик, опытный, добросовестный. Все блоки установили за один день.

После установки блоков вся бригада начала заделывать дырки, швы. В общем, занимались косметическими операциями.

Гидроизоляция

На следующем этапе Игорь начал делать гидроизоляцию. Для этого использовал 7 рулонов гидростеклоизоляции, 30 литров мастики, бидон смолы, а также он использовал газовую горелку со шлангом. Всё это обошлось в 3200 рублей. Промазали все стенки мастикой, приклеили гидроизол. Гидроизол между лентой и блоками подвернули вверх и тоже приклеили.

Поверх гидроизоляции он проложил теплоизоляцию, это обычный пенопласт в пленке. Сделал уклон и уложил дренажную трубу, завернув её в геотекстиль, и засыпал её гравием, а сверху присыпал песком. Стены пока он присыпал песком на 40 сантиметров. В дальнейшем намечает присыпать стены песком доверху, чтобы в мороз глина не вдавила стены во внутрь. Важно чтобы между стеной и глиной был не пучинистый грунт (это песок)!

Укладка плит

Перед укладкой плит перекрытий Игорь аккуратно выровнял верхнюю часть фундамента, для чего соорудил опалубку. Доски опалубки соединил шпильками с резьбой, уложил арматуру и всё это залил бетоном. В это время был мороз, поэтому он грел воду и добавлял противоморозную добавку.

Когда прибыли плиты, наступила оттепель, дорога — каток, поэтому пришлось раскидать пол машины песка на дорогу. Дорожку подсыпали, техника проехала! После раскидывания трех кубов песка у него болели и руки и ноги.

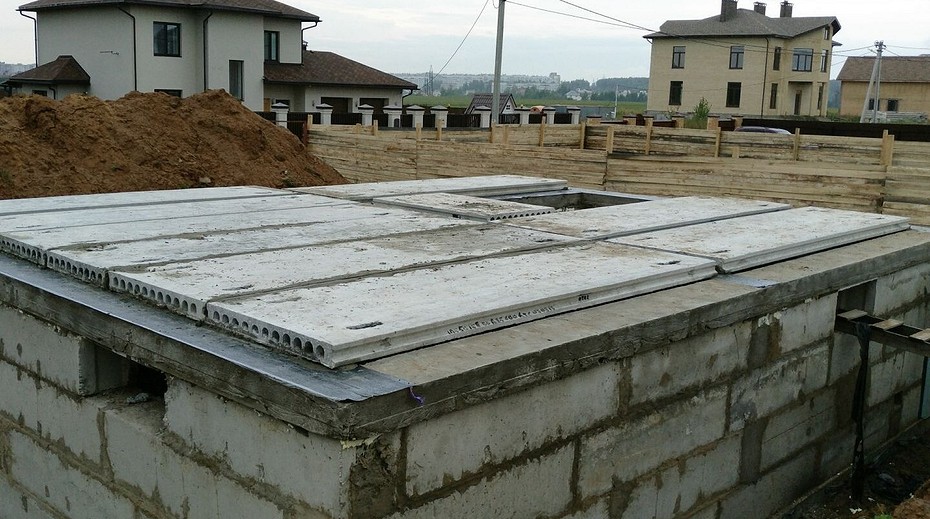

Затем приступили к укладке. Плиты укладывали с заступом на стену в 10 см. Между плитами он оставил зазоры в 10 см. для прокладки коммуникаций.

Вот рисунок того, что у него получилось, остальное он решил оставить до весны.

Смета по фундаменту на декабрь 2007 г.

1. Рабочим (таджики работали 10 дней, 2 чел) = 20 т. р.
2. Гравий, песок, цемент = 11 т. р.
3. Экскаватор (1день) = 10 т. р.
4. Кран (2 дня) = 15т.р.
5. Бетономешалка = 10 т.р.
6. Дренаж +геотекстиль (20метров) = 4т.р.
7. Мастика, гидроизол = 3,5т.р.
8. Пенопласт, пленка = 3т.р.
9. Блоки ФБС 50 шт (б.у закупал на стройке недорого) = 20т.р.
10. Плиты перекрытий ПНО, 6шт с доставкой = 44т.р.
11. Непредвиденные расходы = 10т.р.

Расходы оказались выше, чем предполагал Игорь. Кроме того, он рассчитывал сделать ворота, засыпать пазухи песком, а в подвале залить пол бетоном.

Монтаж

Сборка блочного фундамента, как и всех остальных, начинается с разметки и подготовки траншеи. Разметка проводится аналогично тому, как размечают ленточный фундамент, по сути это и есть сборный ленточный фундамент.

Для того чтобы определить ширину будущей траншеи, необходимо знать ширину блоков и прибавить к нему по двадцать сантиметров с каждой стороны. Такой зазор необходим по той причине, что в процессе сборки фундамента строители при помощи ломов корректируют точную установку фбс, а для этого необходимо иметь немного больше пространства, чем ширина фундаментных конструкций.

Глубина траншеи выбирается в зависимости от типа почвы. Если грунт глиняный, то необходимо заглубить фундамент ниже того уровня, до которого промерзает земля.

После подготовки траншеи изготавливается песчаная подушка. Толщина слоя песка со щебнем, при условии что грунт пучинистый, может достигать 30–35 см. Для нормальной почвы достаточно 15 см. После того как изготовлена подушка можно приступать к установке блоков.

ФБС блоки устанавливаются друг за другом по всему периметру будущего строения. Места стыков заделываются бетонным раствором. В том случае если необходимо возвести фундамент в виде стен подвального помещения, устанавливать их друг на друга необходимо вразбежку, по принципу кирпичной кладки. Снаружи и изнутри стыки затираются штукатурным раствором для лучшей герметизации.

После того как сборка фундамента из фбс проведена, приступают к его гидроизоляции. Для изоляции такого типа фундамента можно применять любые доступные материалы, но лучше использовать обмазочную. При необходимости такой фундамент можно дополнительно утеплить. На стыке стен и фундамента необходимо проложить гидроизоляционный материа

Плюсы и минусы фундамента из блоков ФБС

У сборного фундамента есть множество неоспоримых плюсов:

• Скорость возведения. Железобетонные блоки позволяют возвести основание дома за одну рабочую смену, а после высыхания раствора производить монтаж перекрытий и возведение стен дома.
• Прочность. Хоть фундаменты из блоков ФБС уступают по прочности монолитным железобетонным, но при этом они позволяют выдерживать значительные нагрузки от тяжелых строений.
• Возможность использования б/у ФБС Для дачных домов, либо для строений с невысокой нагрузкой часто используют бывшие в употреблении блоки, демонтированные с других фундаментов. Такие блоки, как правило, не теряют свою прочность и геометрию, но стоят при этом гораздо дешевле.
• Простота монтажа. При наличии грамотного проекта монтаж сборного ленточного фундамента не представляется сложной задачей даже для начинающих строителей.

Для создания фундамента из ФБС не придётся делать опалубку, а высокая гибкость и прочность позволят строению прослужить максимально долго. При помощи небольшого крана получится очень быстро и легко расположить все блоки, так как они имеют удобные Одним из недостатков применения ФБС – необходимость применения спецтехники для подъема и укладки блоков. В остальном же, использование такого типа фундамента не требует глубоких знаний в строительстве фундаментов и позволяет производить работы своими руками.

Руководство как построить фундамент для гаража из блоков

В последнее время стало популярным при проведении строительных работ, в частности по возведению гаражей, использование, в качестве строительного материала, блоков из газобетона и керамзитобетонных блоков, благодаря их эксплуатационным свойствам. Ознакомиться с обзором характеристик фундамента для гаража из шлакоблоков можно здесь.

Свайный фундамент под гараж на снимке

Какой фундамент лучше?

Пеноблоки характеризуются не большим весом, хорошими теплоизоляционными свойствами, устойчивостью к воздействию огня, а также удобством монтажа (при необходимости пеноблоки с легкостью разрезаются, что значительно упрощает их укладку). При возведении гаража из пеноблоков, нет необходимости в закладке глубокого фундамента. Под гараж из пеноблоков можно соорудить либо свайный фундамент (в том случае, если на строительном участке преобладает неустойчивый грунт), либо мелкозаглубленный ленточный фундамент. Читайте руководство как рассчитать фундамент под гараж на этой странице.

Поэтапное возведение фундамента. Первый этап

На первом этапе стоит подготовиться к возведению блочного фундамента. Создается подробный проект постройки, в котором указываются все размеры.

По выбранным размерам следует рассчитать количество блоков. Для этого потребуется знать, какие размеры имеют блоки для фундамента.

Следует ознакомиться с ассортиментом строительных магазинов, в которых присутствуют блоки. Затем производится подробный расчет количества.

Итак, после расчета количества блоков и составления плана, можно приступать к закупке самих блоков. Для начала узнайте, какие блоки для фундамента бывают.

Многие торговые точки предоставляют дополнительные услуги по доставке и монтажу конструкций. Для домашних мастеров это очень удобно.
