Пошаговая инструкция по заливке ленточного фундамента

Начало строительства

Первое что надо сделать, это подготовить участок, под строительство дома. Чистим его от мусора, выкорчевываем или пересаживаем деревья, убираем крупные камни и другие объекты, мешающие строительству.

Далее следует спланировать территорию, как можно хорошо выровнять и при этом, снять плодородный слой земли, чернозем. Чернозем, снятый с поверхности участка не надо вывозить, достаточно переместить его на то место где он не будет мешать дальнейшему строительству, в конце строительства он вам понадобится. Для планировки участка под строительство дома лучше нанять спецтехнику, например бульдозер или скрепер.

После планировки территории следует сделать геодезическую разбивку дома, для этого нанимаем геодезиста, он сделает вам точную разметку дома, вынесет оси на заранее подготовленные обноски. Обноска – это два вкопанных деревянных столбика высотой около 1- 1,3 м, сбитые между собой доской длинной 1-1,5 м, на которой собственно и будет расположена ось. Оси потребуются, чтобы правильно разметить и выкопать фундамент, а затем и установить точно опалубку для будущего сооружения. При установке обносок предусматривайте подъезды для техники.

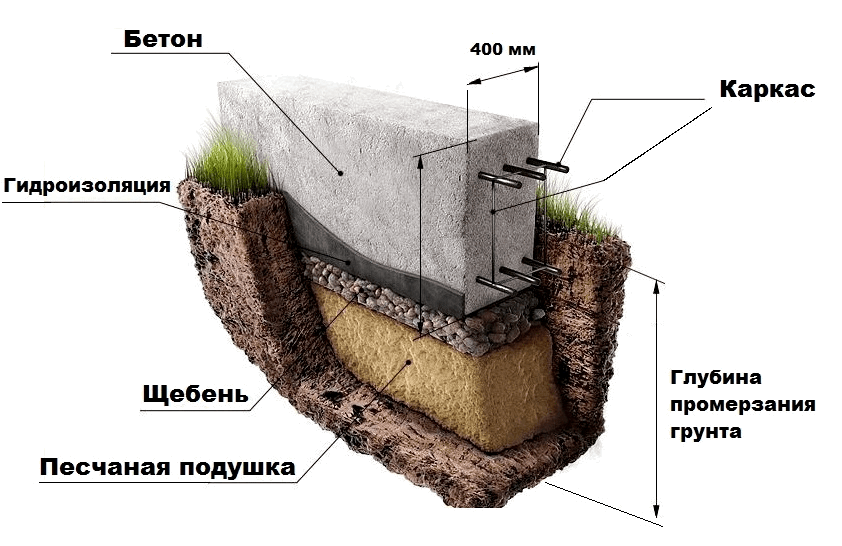

Структура конструкции и схема

При монтаже фундаментная плита не нуждается в большой глубине залегания. Ее необходимо расположить достаточно близко к поверхности земли. Это объясняется тем, что плита под дом должна плавать на располагающейся ниже почве. Именно тогда будут проявлены самые оптимальные прочностные характеристики, а грунтовое выпучивание зимой не будет нести опасности для дома.

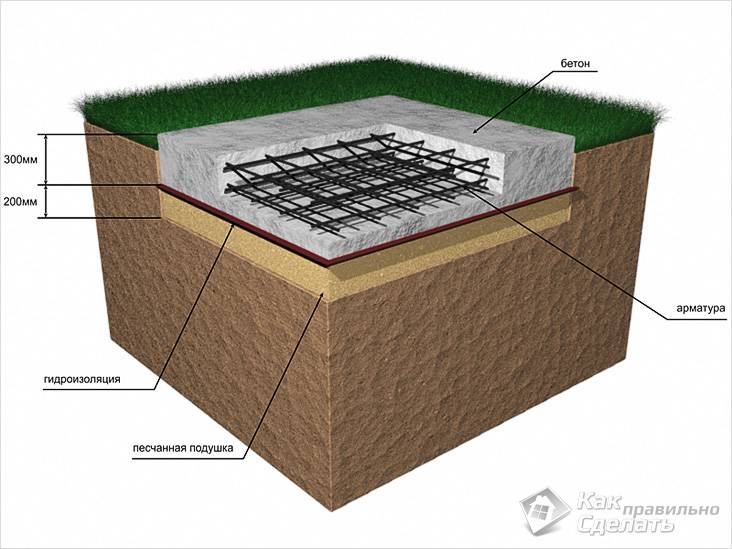

Структура плитного фундамента своими руками выглядит следующим образом:

1. Грунтовое основание. Обычно это дно котлована, которое должно быть уплотнено.
2. Песчаная подушка. У фундаментной плиты может быть разного исполнения: песок, щебенка или комбинированная с гравием. Предназначение – равномерное распределение грунтовых нагрузок и колебаний. Может выполняться в несколько слоев различными материалами.
3. Армирующий слой. Он предназначен для защиты предыдущего слоя от размытия и заиливания. Производство насчитывает несколько способов устройства геотекстиля в зависимости от условий строительства. Может использоваться между первым и вторым слоем, чтобы препятствовать движению частиц грунта, а также между песчано-гравийными засыпками. Функция везде одна. Нахождение засыпки из гравия или щебня над песчаным слоем препятствует капиллярному движению влаги.
4. Бетонная подготовка. В ряде случаев данным слоем технология строительства его не подразумевает, чтобы сэкономить деньги. Но она выполняет очень важную роль – придание четкой геометрии для дальнейшего процесса заливки монолитной фундаментной плиты. После устройства бетонной подготовки монтаж гидроизоляции будет выполнен гораздо качественнее.
5. Гидроизоляция. Выполняет роль барьера при движении грунтовой влаги. Рекомендуется устанавливать минимум два слоя рулонной гидроизоляции (полимер-битумной).
6. Монолитная конструкция (плита).
7. Арматурный пояс. Стандартный вариант выглядит следующим образом: две связанные между собой арматурные решетки для наибольшей жесткости. Защитный слой бетона ориентировочно должен составлять в районе 50 миллиметров.

Так выглядит структура изготовления монолитных фундаментов. Однако монолитную плиту можно выполнять несколькими способами относительно условий строительства. Классический вариант – сплошная конструкция, ширина которой соблюдается по всей рабочей площади. Он отлично подходит для стабильного грунтового основания. Главный недостаток – небольшая толщина плиты, что в связи с близким расположением верхнего края к уровню земли, негативно сказывается на стенах. Альтернатива – использование усиления (ребер жесткости), располагающие сверху или снизу конструкции.

Ленточный фундамент – плюсы и минусы

В список плюсов ленточного фундамента строители относят такие:

1. Небольшая стоимость строительства. Ленточный фундамент своими руками редко занимает большую площадь. Материалов для его создания нужно не так много. Из них потребуются самые простые, которые можно найти в любом магазине и даже гараже.
2. Упрощенная конструкция по сравнению с другими видами оснований. Принцип обустройства понятен даже новичку и не предполагает работу с оборудованием, подъемным краном и т.п.

Траншею по периметру можно вырыть, вооружившись лопатой. Опалубку обустраивают пилой и молотком. Арматуру вяжут прочной проволокой из стали. Бетонную смесь замешивают на строительном участке.

Если изготовление бетона вручную кажется трудоемким процессом, всегда можно попросить у знакомых бетономешалку эконом варианта, рассчитанную на полкуба–куб.

1. Ленточный фундамент выдерживает высокие нагрузки. По сути, это основание представлено монолитом бетона. Поэтому на нем можно смело строить дом в 2 или 3 этажа.
2. Большая скорость работ. Если дом, под который делают основание ленточного типа, насчитывает площадь 100 квадратов, возвести фундамент с нуля реально в течение месяца. С использованием промышленных миксеров, предназначенных для замеса бетона, можно уменьшить время работы до рекордного 1 дня. Основной этап – рытье траншеи и строительство опалубки, укрепленной армированием.

Из минусов заливки ленточного фундамента выделяют следующие:

1. Чтобы основание получилось прочным и надежным, важно предусмотреть подготовительный этап. Специалисты проводят анализ грунта и рассчитывают необходимое заглубление. Если отнестись к этому шагу халатно, есть реальный риск того, что в зимний дом поведет в сторону или он просядет. Пучинистость почвы и ее подвижность – основные параметры, которые определяют перед строительством.
2. Большой удельный вес основания. На грунт, кроме основания, возлагается вес самого здания. Со временем грунт может просесть, или набок наклонится дом.

Стадии созревания бетона

Бетон представляет собой смесь цемента и наполнителей – песка, гравия, керамзита – с водой. Для улучшения текучести раствора, повышения морозостойкости и придания ему особых свойств во время замеса в бетон добавляют также различные присадки и пластификаторы.

Жидкий раствор после приготовления заливают в форму, называемую опалубкой, после чего в бетоне начинаются необратимые процессы:

1. Схватывание бетона. Во время этой стадии жидкий бетонный раствор переходит в твердое состояние за счет взаимодействия компонентов цемента и воды. Однако связи между компонентами еще весьма непрочные, и при воздействии нагрузки могут разрушиться, при этом повторного схватывания раствора не наступает.

Длится эта фаза в зависимости от температуры воздуха от 3 часов до 1 суток. Чем ниже температура, тем дольше схватывается бетон. При этом в начальной стадии схватывания он остается жидким без каких-либо изменений структуры. Если за этот промежуток времени добавить в опалубку новую порцию бетона. Никакого разрушения цементных связей не произойдет. Для температуры 20°С «жидкая» стадия длится примерно 2 часа, при нулевой температуре она продолжается примерно 6-8 часов.

Можно продлить время до начала схватывания путем постоянного перемешивания бетона, но это ухудшит его характеристики, поэтому злоупотреблять этим методом не стоит.

1. Твердение бетона. Эта фаза продолжается довольно долго, за счет постепенной гидратации компонентов бетона фундамент набирает прочность в течение многих лет. Первые 28 суток – это обязательный срок выдержки бетона до набора им прочности, соответствующей его марке. Твердение происходит довольно быстро в первые сутки, затем скорость его замедляется.
2. В первые часы после схватывания твердость бетона еще невелика, и добавка следующей порции бетона может привести к микротрещинам из-за повышения нагрузки. После трех суток твердения, как правило, эти нагрузки не оказывают такого воздействия на первые слои бетон.

Исходя из особенностей созревания бетона, можно сказать: заливать фундамент частями можно. При этом нужно соблюдать некоторые правила:

• При последовательном смешивании партий бетона время между их заливкой в опалубку не должно превышать 2 часов в теплую погоду и 4 часов в межсезонье. Швов при этом не образуется, прочность фундамента не меняется.
• Если необходимо сделать длительный перерыв в работе, он должен составлять не менее 2-3 суток.  После перерыва поверхность фундамента, на которую будет залита свежая порция бетона, необходимо очистить от пыли, влаги, а также зачистить металлической щеткой. Шов при этом будет иметь хорошее сцепление.
• При заливке фундамента частями необходимо соблюдать все рекомендации по армированию.

Способы армирования угла у фундаментаПослойно или блоками? (заливать частями)

Еще один вопрос, который волнует застройщиков – как правильно распределить порции бетона? Возможны три типа расположения швов:

• Горизонтально;
• Вертикально;
• Под углом.

СНиП на этот счет дает конкретные указания: шов между участками монолитного фундамента должен быть направлен перпендикулярно оси. То есть, для колонн и свай подходит только послойная заливка бетона с образованием горизонтальных швов.

Для ленточного монолитного фундамента швы могут располагаться как вертикально, так и горизонтально. Для сохранения прочности фундамента необходимо качественное армирование, направленное перпендикулярно стыкам монолитных блоков. Если швы сделаны вертикально, то продольная арматура должна обязательно прочно связывать углы здания.  При послойной горизонтальной заливке установка вертикальной арматуры обязательна. На практике ленточный фундамент заливают обычно слоями, так как для заливки отдельных вертикальных блоков необходима установка дополнительной опалубки.

Виды фундаментов для частного дома: советы по выбору подходящего варианта

Характеристики основания способны оказать серьезное влияние на длительность эксплуатации и порядок обслуживания любого строения Важно знать, как выбрать фундамент для дома, и на какие факторы стоит обратить внимание. Предлагаем познакомиться с основными

Вид фундамента следует выбирать осознанного

Анализ грунтовых условий на участке

Полноценную оценку грунта можно произвести только путем соответствующих геологических исследований. По их результатам может быть определена высота насыпного слоя, который следует убрать до начала строительства.

Учитывая, что любой грунт в зимний период вспучивается, следует заранее предусмотреть мероприятия по равномерному подъему фундамента. При возведении частного дома на участке со сложным грунтом, можно подготовить подушку из песка.

Глубина заливки фундамента зависит от глубины промерзания грунта: чем он плотнее либо в нем больше влаги, тем глубже будет промерзание. Как следствие на участке с высокими грунтовыми водами заливка фундамента производиться на большую глубину либо делает шире.

Уровень грунтовых вод определяет требования к порядку заливки фундамента

Анализ гидрологических условий на участке

Гидрологические условия участка определяют требования к глубине закладывания основания и конструктивные особенности дренажной системы. Если участок имеет неблагоприятный гидрологический режим, строительство частного дома будет затруднено. Вода, находящаяся между частицами земли, при замерзании будет вызвать деформацию грунта, заставляя его выпучиваться вверх. Пучение наблюдается на пылеватых песках, суглинках и глине.

Пучение грунта способно стать причиной растрескивания фундамента

Расчет необходимой глубины заложения фундаментов

Глубина, на которую будет производиться закладка, зависит от характеристик фундамента на участке. При высоком показателе пучинистости глубина должна быть больше глубины промерзания на 0,5 – 1 м. Если грунт непучинистый, заливку основания производят на глубину минимум метр.

Заливка ленточного фундамента: технология и порядок выполнения работ

Такой выбор обусловлен тем, что заливка ленточного фундамента не требует больших финансовых затрат и может быть проведена самостоятельно без применения крупной строительной техники.

Для его возведения совсем не обязательно иметь специальные строительные навыки. Справиться с этой работой каждый может самостоятельно, изучив предварительно последовательность действий и технологию заливки бетона.

Для того чтоб работа была проведена своевременно и быстро, необходимо весь процесс разделить на несколько основных этапов:

• разметка будущего фундамента на местности;
• земельные работы и рытьё траншеи;
• сооружение и установка опалубки;
• монтаж и установка армирующего каркаса;
• заливка бетона.

Выполняйте работы в этой последовательности и не приступайте к следующему пункту если полностью не закончили предыдущий.

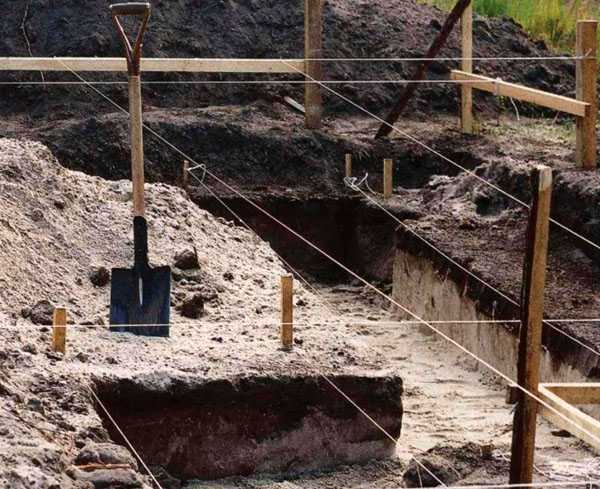

Разметка и выкапывание траншеи

Перед началом разметки нужно очистить весь участок от остатков строительного мусора, растительности и других посторонних предметов. Начертите схему будущего фундамента на бумаге с обозначением всех размеров, затем переносите эти размеры на местность.

Правильная технология заливки фундамента требует четкой предварительной разметки и для обозначения контуров фундамента на местности вам потребуется:

• строительная рулетка не менее 10 метров;
• деревянные колья или металлические прутья для обозначения углов;
• прочная и толстая нить (бечевка) для обозначения контура;
• угольник.

Переносите размеры на поверхность в масштабе 1:1 и проверяйте правильность углов при помощи строительного угольника. Для создания правильных геометрических форм, используйте проверку размера по диагонали между наружными и внутренними углами разметки. После этого можно приступать к рытью траншеи согласно установленной разметке.

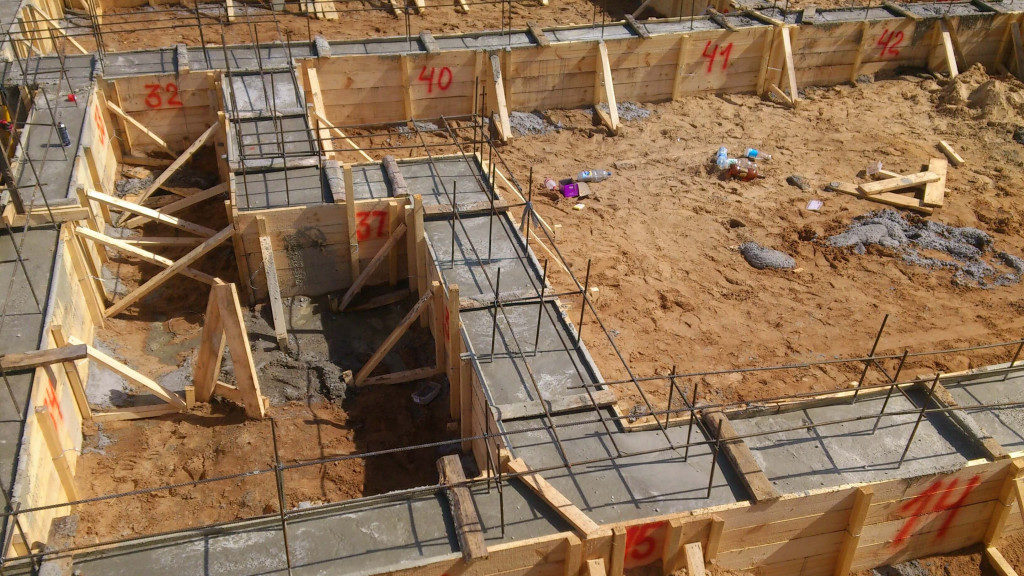

Установка опалубки и арматуры

Для создания основания небольшого частного дома, достаточно глубины траншеи в 50-60 см. Перед установкой опалубки и арматуры, на дне траншеи необходимо создать компенсирующую подушку для того чтоб понизить давление фундамента на грунт за счет распределения нагрузки.

Для создания подушки необходимо засыпать слой песка на дно, толщиной в 10 см и тщательно его утрамбовать, предварительно смочив водой. Затем укладывают слой щебёнки, толщиной в 5-10 см и так же утрамбовывают.

Если производится заливка фундамента бетоном при минусовой температуре, то смачивать песок не нужно.

Если на вашем участке плотный грунт, который позволяет создать траншею с идеально ровными краями четко по размерам, то установка опалубки не обязательна. Если же грунт сыпучий, то для создания нужной формы монтируется опалубка из деревянных досок или фанеры. Важно помнить, что опалубка должна выступать над поверхностью как минимум на 20-30 см.

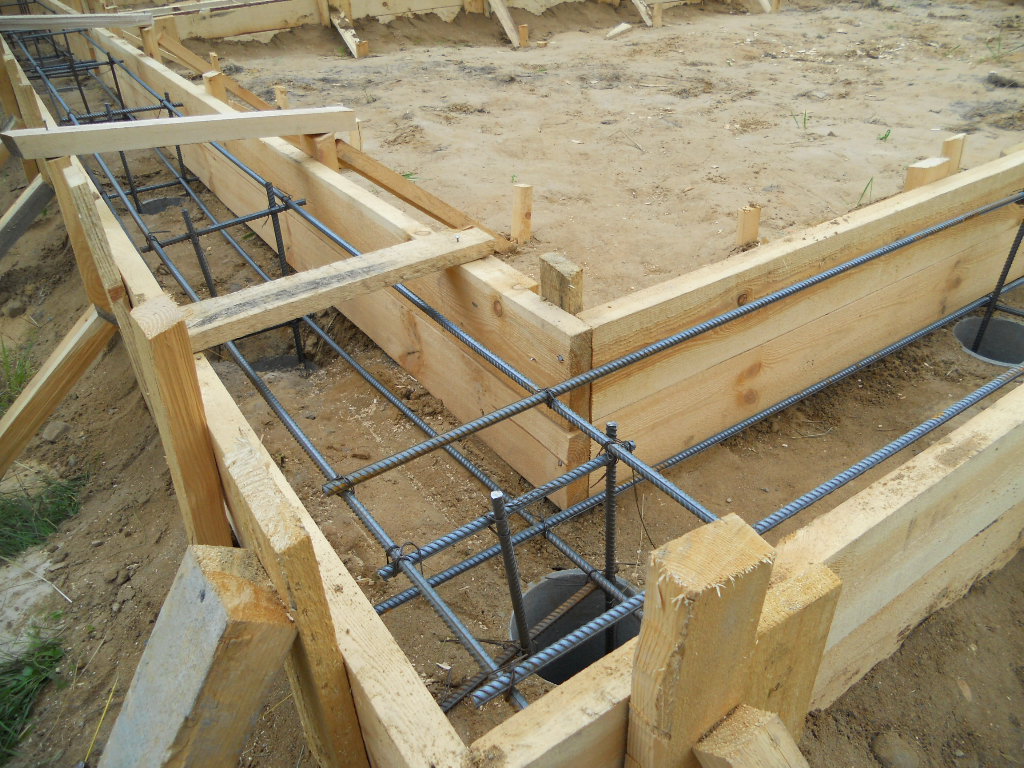

На следующем этапе необходимо изготовить металлический каркас из арматуры – стальных прутьев диаметром 10-12 мм. Каркас из арматуры служит для укрепления ленточного фундамента и предотвращения его деформации во время смещения почвы или сезонных расширений. Каркас укладывается внутрь опалубки и закрепляется металлической проволокой.

Важно учитывать, что размер армирующего каркаса должен быть немного меньше размера фундамента, примерно на 5-8 см для того, чтоб элементы арматуры были полностью залиты бетоном и не выступали за его пределы.

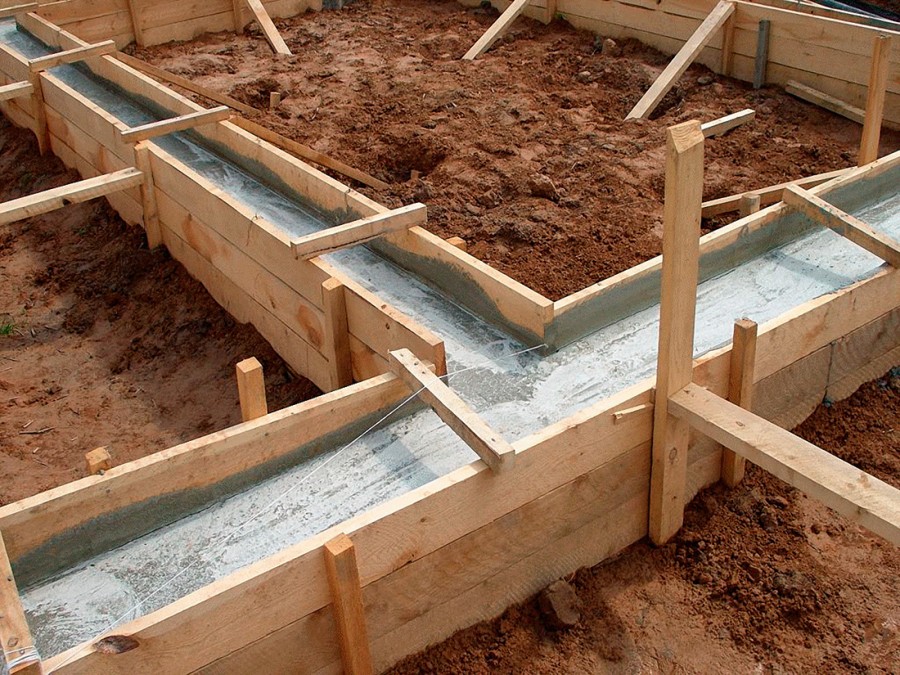

Заливка фундамента бетоном

Для расчета необходимого количества бетона, нужно перемножить между собой ширину фундамента, высоту и общую длину, так мы получим необходимый объём раствора. Можно заказать уже готовую смесь в строительной организации или приготовить её самому перемешав 1 часть цемента, 3 части песка и 5 частей щебенки или гравия с необходимым количеством воды до консистенции жидкой сметаны.

Если производится заливка фундамента зимой, то некоторая часть воды замещается специальными модификаторами, которые не дают раствору быстро замерзать и обеспечивают равномерное высыхание. Желательно заказать уже готовую смесь, поскольку весь раствор необходимо заливать с небольшими промежутками по времени, чтоб слои бетона не успевали застывать и образовывать холодные швы, через которые может проникать влага. Можно взять в аренду одну или несколько стационарных бетономешалок для ускорения процесса или заказать бетоносмеситель (миксер).

При наличии бетонной смеси, работа происходит по следующему алгоритму:

1. Раствор заливают в опалубку слоями по 20 см.
2. Каждый слой необходимо по возможности утрамбовать и обработать погружным строительным вибратором для устранения пустот.
3. При отсутствии строительного вибратора, необходимо молотком постукивать по опалубке создавая вибрацию залитой массы.
4. По достижению заданного нулевого уровня, верхний слой максимально выравнивается и заглаживается мастерком.

Важно помнить, что если в основании ленточного фундамента предусмотрены канализационные или вентиляционные отверстия, то необходимо заранее установить в этих местах пластиковые трубы, только после этого производится заливка фундамента под дом.

Для полного высыхания раствора необходимо 3-4 недели. В жаркое время года, бетон необходимо смачивать водой для равномерного высыхания, а на ночь закрывать плёнкой.

P.S. А на десерт предлагаю посмотреть видео-ролик: Заливка фундамента

Пошаговое руководство по заливке фундамента

Шаг 1. Размечаем, согласно проекта, габаритные размеры нашего будущего основания под строение. Для этих целей удобно применять деревянные колья и шпагат.

Все геометрические размеры должны соответствовать проектным чертежам. Если будет производиться заливка фундамента квадратной или прямоугольной формы не забудьте промерить линейные размеры с угла на угол – по диагонали. Длина диагоналей должна быть равна, в противном случае, есть вероятность получить вместо квадрата или прямоугольника ромб.

Шаг 2. Если делаете основание из бетона под большое здание и в проектных чертежах предусмотрено его заглубление, то на этом этапе необходимо выкопать траншею по габаритам, размеченным в шаге №1.

Здесь существует два способа – копать траншею вручную или нанять экскаваторную технику. При проведении работ вручную – траншея будет аккуратной, с четкими и ровными краями, полностью готовая к заливке бетона. При применении экскаватора – работа будет сделана намного быстрее и дешевле, но края траншеи будут «рваными», предполагающими установку опалубки в траншею. Поэтому здесь необходимо посчитать. Что выгоднее, дешевле заплатить за технику и больше отдать за вспомогательные работы по обустройству опалубки и лишнее количество бетона, или немного дороже заплатить за ручной труд. Впрочем, иногда бывают условия, когда техника подойти не может, да и выкопать траншею под небольшое строение своими силами не представляет огромного труда.

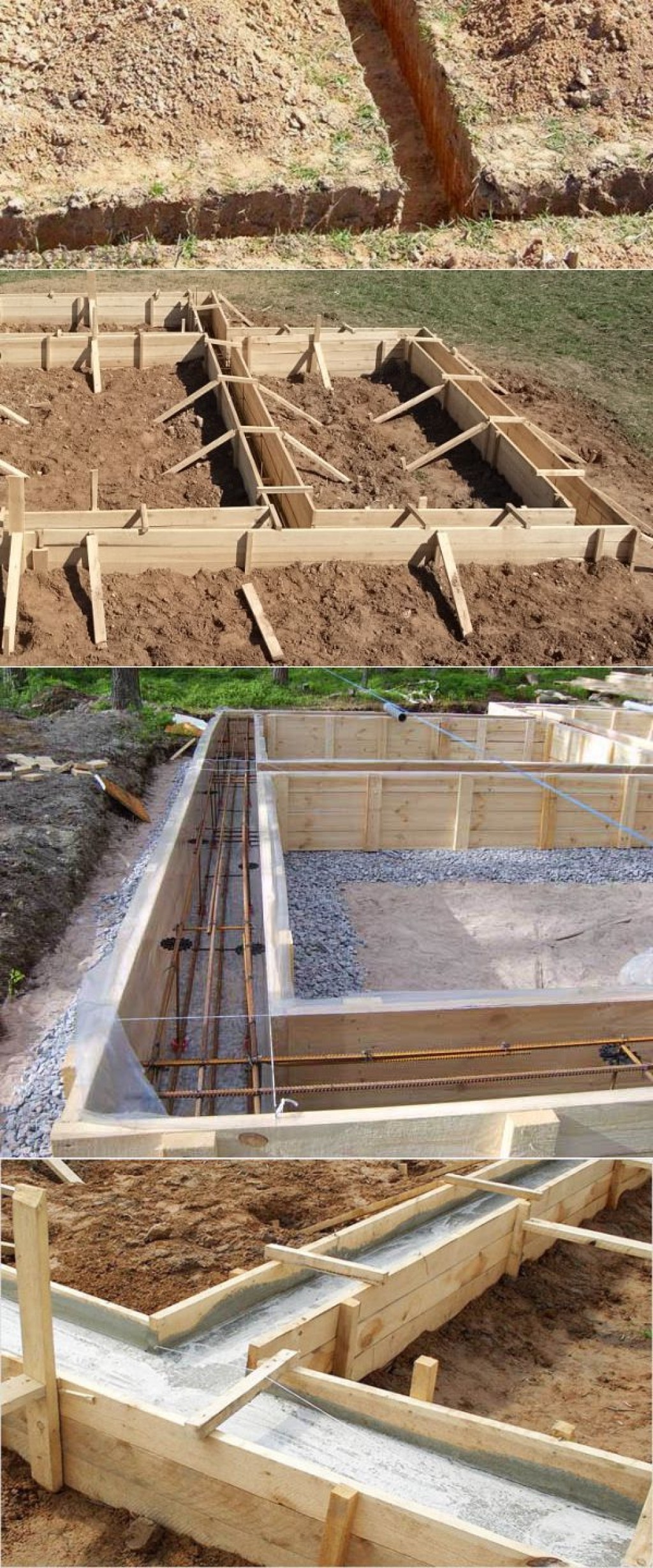

Шаг 3. На этом этапе необходимо поставить опалубку для фундамента. Если здание «легкое» и основание здания не заглубляется в землю, ставить опалубку можно по разметке, сделанной в шаге 1. Опалубка для фундамента это щиты необходимой высоты поставленные вертикально и дающие возможность удержать жидкий бетон в нужной нам форме до застывания при заливке и становлении бетона.

Если фундамент заглубляется в землю, то здесь опалубка должна как бы продолжать ширину траншеи в земле и выводить его на нужную высоту над горизонтом земли.

Бетон, как известно, состоит из щебня, песка, воды и цемента. Все его составные компоненты тяжелые и, как результат, масса самого бетона большая. Для удержания всей заливаемой массы в нужной форме опалубку обязательно надо раскрепить.

Для удержания необходимой ширины в нижней части можно использовать стяжки из проволоки.

Между вертикальными стойками, поддерживающими опалубку, выше уровня заливаемого бетона устанавливаем распорки по ширине равные ширине отливаемого фундамента. При помощи проволоки стягиваем опорные стойки.

При необходимости с наружной стороны можно поставить дополнительные упоры от стойки к земле. Это ещё больше придаст прочности нашей конструкции.

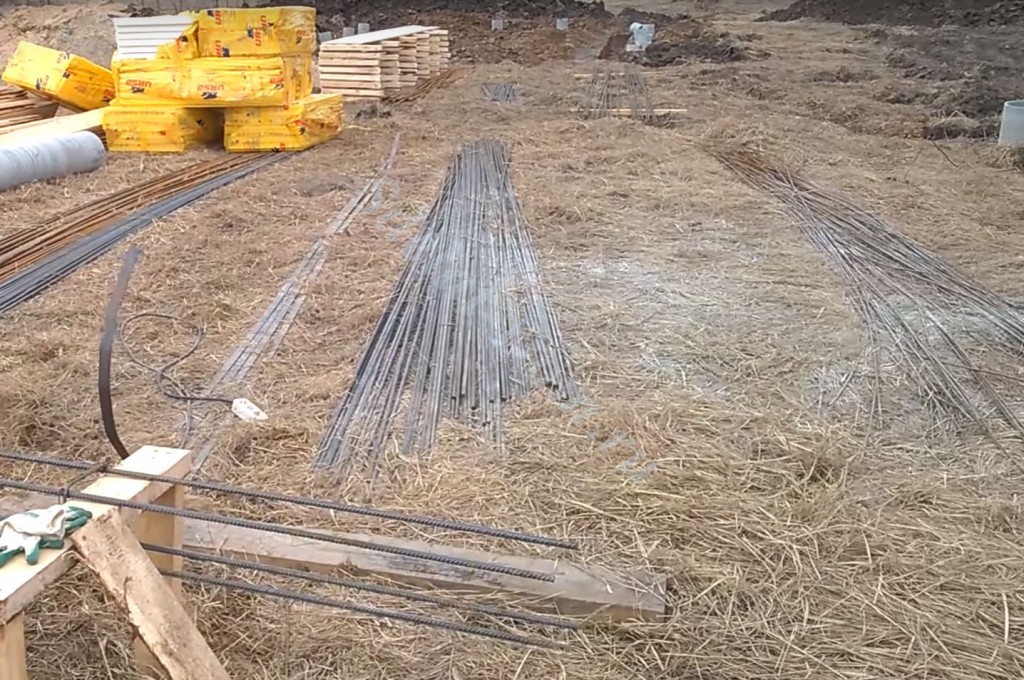

Шаг 4. Скрепляем арматуру, которая в дальнейшем зальется бетоном. Армирование всей конструкции при помощи металлической арматуры делается с единственной целью – увеличить прочность основания строения. Сам по себе затвердевший бетон выдерживает очень большие нагрузки на сжатие, но, у него есть один недостаток – он плохо держит нагрузку на излом, в результате чего фундамент может треснуть и разломиться. Для исключения именно этой неприятности используется стальная оребренная арматура. Именно она, залитая в бетоне, позволяет выдержать нагрузки на излом и получить монолитную, прочную конструкцию.

Каждая нитка арматуры закрепляется с каркасной проволокой. Каркасную проволоку пускаем по мере необходимости через 1,5-2 метра, в зависимости от толщины металлической арматуры.

Для правильного ориентирования каркаса из арматуры по высоте, вся конструкция  подвешивается на перемычках, соединяющих щиты опалубки.

Наращивание длины арматуры производиться методом нахлеста двух ниток и крепления их друг с другом при помощи проволоки.

Аналогично закрепляется арматура и при пересечении двух ниток в углах фундамента под будущее сооружение.

После проведения всех операций по раскреплению арматуры должна получиться жесткая каркасная система из металлических раскрепленных прутьев. При заливе бетона система не должна менять своего положения и не смещаться.

Шаг 5. Заливка бетона.

Перед тем как залить фундамент необходимо на дно траншеи подсыпать тонкий слой песка, чтобы в процессе заливки бетон не смешивался с землей. В зависимости от размеров фундамента можно воспользоваться двумя способами заливки. Первый, заказать уже готовый бетон, который привезут бетоновозы и сольют в подготовленную конструкцию из опалубки. Этот способ рационально применить для большого фундамента и значительного количества бетона.

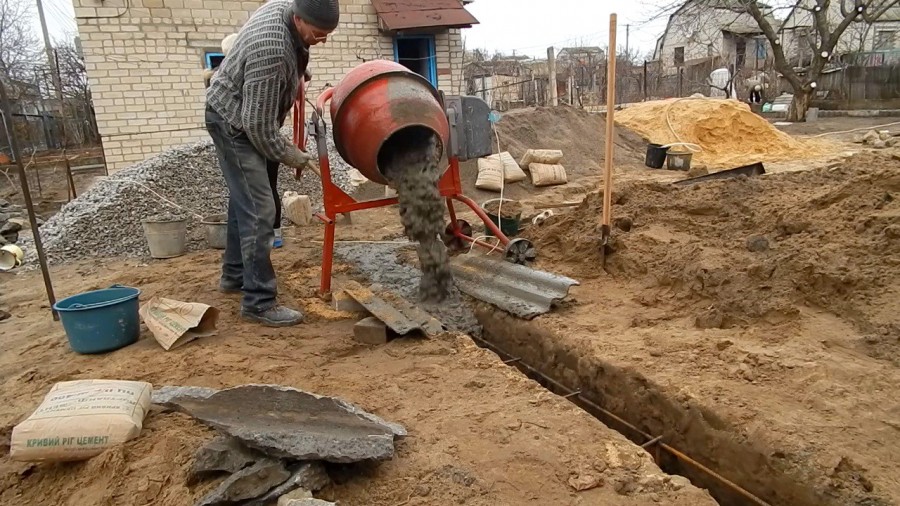

И, второй, если потребность в бетоне небольшая, рациональнее замесить бетон своими руками, так как вряд ли возьмутся доставлять бетон при заказе одного-двух кубических метров.

Но, какой бы вы не взяли бетон, желательно всю работу сделать за один раз и жидкую массу бетона «отвибрировать» для удаления пузырьков воздуха. Заливая фундамент частями (первая часть уже затвердела, а вторую еще не доставили), образуются шовные соединения, которые в дальнейшем могут привести к трещинам и поломке фундамента.

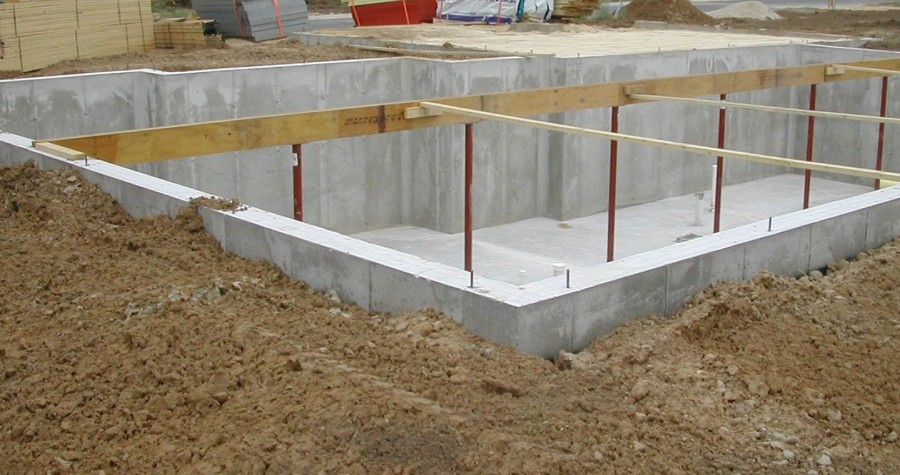

После того, как бетон затвердел можно снять опалубку. Максимальную прочность фундамент наберет через 20 дней, после окончательной кристаллизации цемента. Желательно первые пять дней не давать фундаменту пересыхать и изредка смачивать его водой для лучшей кристаллизации.

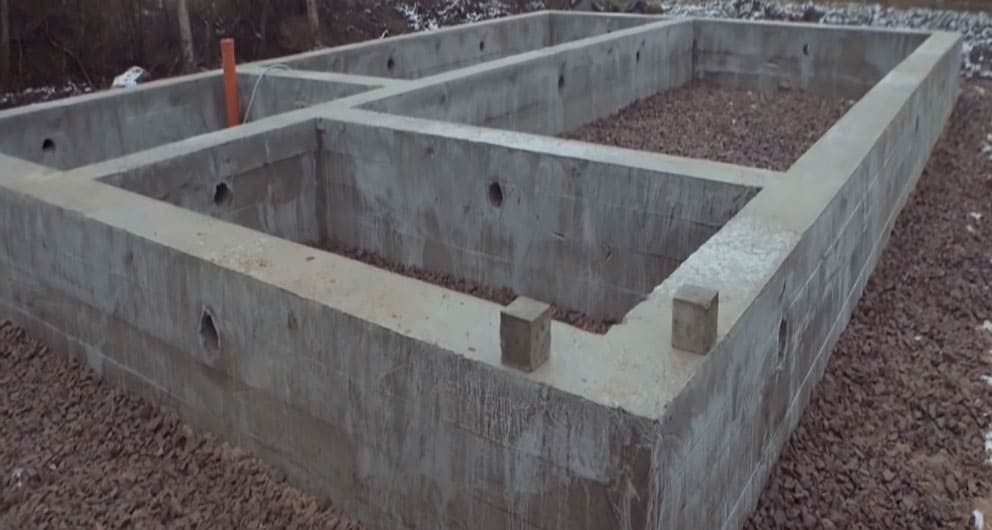

В конечном итоге получаем готовый фундамент под наше будущее здание.

Следующим этапом уже можно приступать к строительству самого здания.

Теперь и Вы знаете, как сделать фундамент своими руками. На все возникшие вопросы с удовольствием отвечу в комментариях.

С уважением, Пономарев Владислав.

Подписаться на наш канал в Похожие записи:

Разновидности ленточных фундаментов

1. Монолитные фундаменты. Состоят из армирующих прутьев, заранее установленных в траншеи и скрепленных между собой, которые заливаются бетоном. Такая технология обеспечивает наибольшую прочность, надежность и долговечность сооружений.
2. Сборные. Состоят их готовых железобетонных блоков промышленного производства, соединенных цементным раствором. Из-за разнородной структуры подвержены деформациям и разрушениям в местах стыков при несоблюдении условий постройки. Главное достоинство сборного фундамента – скорость и простота монтажа.
3. Прочие. Как правило, это группа объединяет легкие ленточные фундаменты для нежилых помещений, например, кирпично-каменные, песчаные, грунтоцементные.

Особняком держатся свайно-ленточные конструкции. Обычно они выполняются по монолитной технологии, но включают, помимо прочего, глубокие литые сваи с арматурным каркасом, позволяющие удерживать фундамент на нестабильных грунтах.

Столбчатый фундамент

Пошаговая инструкция монтажа столбчатого фундамента выглядит следующим образом:

• выполнение расчетных работ (необходимо четко рассчитать нагрузку здания на фундамент и в соответствии с этим выбрать необходимые материалы, установить столбы с нужной частотой);
• бурение или выкапывания ям (наносится разметка и выполняется выкапывание ям определенной глубины для каждого столба);
• укладка гидроизоляции и трамбовочного слоя (чтобы уплотнить грунт, производится засыпка на дно ямы песка или гравия толщиной в 10-15 см, укладывается слой гидроизоляции);
• обустройство столбов (выполняется монтаж столбчатого фундамента при помощи конкретных строительных материалов, укладывается верхний слой гидроизоляции).

Как видно из описания, этапы монтажа столбчатого фундамента являются такими же, как и для монтажа ленточного основания. Разница состоит только в том, что столбчатый фундамент предназначен для конструкций более легкого типа.

В качестве основной составной части для монтажа столбчатого фундамента могут использоваться различные материалы:

• деревянные столбы;
• кирпич, камень, железобетонные блоки;
• асбестоцементные или железные трубы.

Технология монтажа будет отличаться в зависимости от того, какой материал используется. Так, при использовании деревянных столбов следует особое внимание уделить гидроизоляции, поскольку дерево может очень быстро разрушаться.

Варианты поэтапной заливки ленточного фундамента

Строительными нормами предусматривается три варианта поэтапной заливки фундамента:

• горизонтальная – пластами;
• вертикальная – блоками;
• диагональная – частями, под углом.

Последний способ деления заливочных участков является достаточно сложным и нерациональным при возведении фундаментов под небольшие жилые дома. Он используется в случае строительства сложных по конфигурации и громоздких объектов, а выполняется только профессиональными бригадами.

Для ленточных фундаментов целесообразно применять горизонтальный и вертикальный способ деления, или расположения швов.

Прочность фундамента после его заливки частями и последующего твердения обеспечивает правильная укладка рабочей арматуры по отношению к стыковочным швам монолита. Она должна занимать перпендикулярное положение относительно стыков. Например, при горизонтальной послойной заливке наличие вертикальной арматуры является обязательным условием. А при блочной укладке бетонной смеси необходимо не только присутствие продольной арматуры, которая имеется в любом ленточной фундаменте, но и ее прочное сцепление по углам здания и в местах расположения узлов сопряжения.

На практике, для ленточных фундаментов чаще всего используют горизонтальную заливку. Ее технология проще, доступнее и понятнее. Вариант с вертикальными швами требует устройства вспомогательной опалубки и, как результат, дополнительных трудовых и материальных затрат. Между блоками устанавливают прочные металлические перегородки, которые в процессе заполнения бетоном соседнего участка убирают.

При горизонтальном разделе слоев нередко возникает вопрос, можно ли залить ленточный фундамент неопределенными по объему частями? На что специалисты отвечают, что уровень заполнения опалубки и толщина пластов должны зависеть от расположения вертикальной арматуры. Ситуации, когда горизонтальные швы фундамента и арматурные стержни оказываются на одной отметке, не допустимы!

Еще один нюанс, который следует учитывать при устройстве ленточного фундамента частями. Если заливка подземной части конструкции выполняется просто в траншею, а опалубка ставится только для цоколя, то один из горизонтальных стыков требуется делать по уровню грунта. После этого монолит оставляется для твердения на несколько суток, иначе под массой раствора, уложенного в опалубку, может произойти разрушение цементных связей нижележащего слоя бетона.

Подготовительные работы на участке

Выбор глубины, на которую закладывается опора здания, зависит от особенностей почвы и уровня залегания грунтовых вод. Исследование участка трудно выполнить самостоятельно, для проведения геологических изысканий лучше пригласить специалистов. Они выяснят вид грунта (пучистый или непучистый), определят глубину нахождения водного пласта и зимнего промерзания. На основании полученных данных будет грамотно разработан проект фундамента.

Расчистка и разметка участка

Имея на руках проект, можно приступать к строительству. Чтобы правильно выполнить процесс устройства и заливки основы дома, необходима четкая пошаговая инструкция.

Первый этап — зачистка участка от травы и снятие плодородного слоя на глубину до 15 см

Эти действия исключат процессы разложения внутри будущего подвала. Нанесение разметки включает следующие действия:

• Определяется положение первого угла, вбивается колышек.
• От обозначенной отметки откладывают необходимое расстояние до остальных углов и обозначают их кольями в виде обрезков арматуры.
• Между металлическими штырями натягивается шнур или бечевка.
• Для определения правильности разметки используется лазерный уровень или угломер, если нет инструментов, точность проверяется сравнением диагоналей. В прямоугольнике диагонали должны быть равны.
• При необходимости выполняется коррекция разметки. Готовый контур является внешней разметкой.
• Линия внутреннего периметра строится тем же способом.
• Отдельные архитектурные элементы (крыльцо, терраса, колонна) размечаются индивидуально.
• Под отопительные приборы обозначается отдельный фундамент, несвязанный с лентой.

Второй этап — земляные работы

Выборка земли выполняется вручную или специальной техникой, работа ведется по сделанной разметке. Перед началом процесса находится самая низкая точка контура и по ней отмеряется глубина траншеи. Ее значение определено в проекте. Необходимо формировать ровное дно и стенки котлована.

Для оптимального распределения нагрузки пучистых грунтов на дно траншеи насыпается песчаная подушка. Засыпка выполняется слоями, каждый поливается водой и трамбуется. Их общая высота составляет 15 см.

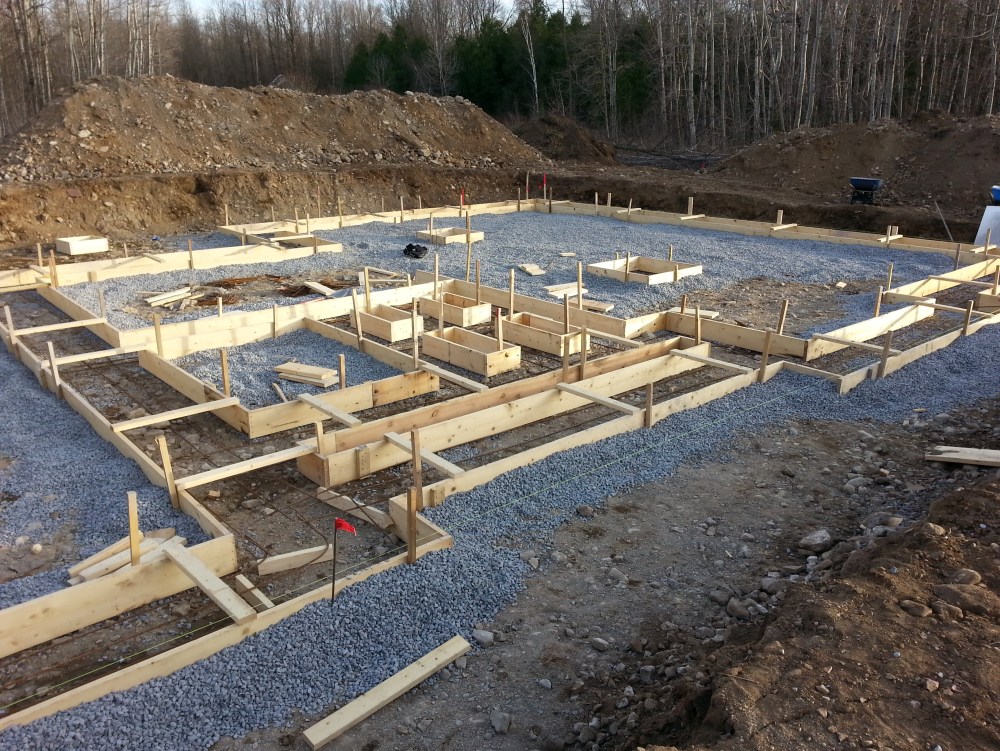

Третий шаг — монтаж опалубки и металлического каркаса

Для устройства опалубки используются обрезные доски или ДСП. Деревянные щиты сбиваются гвоздями, а снаружи поддерживаются опорами из арматуры, труб или жби колонны. Высота конструкции составляет 30 см от земли. Отличным вариантом будет использование несъемной опалубки из экструдированного пенополистирола, впоследствии она станет утеплителем для фундамента. При установке плит не используются наружные опоры, в виде крепления монтируется пластиковая стяжка.

Внутри опалубки, установленной вдоль внешнего и внутреннего контура фундамента, укладывается армирующая сетка из прутков диаметром 10-12 мм, связанных стальной проволокой. Использование сварки для соединения арматуры делает металл хрупким, поэтому ее применение нежелательно.

На этом этапе закладываются места под вентиляционные отверстия. Они обозначаются отрезком трубы, привязанным к каркасу, внутрь которого насыпан песок. После заливки раствора труба вынимается.

Четвертый этап — гидроизоляция основания

Построить ленточный фундамент своими руками недостаточно, необходимо защитить его от губительного воздействия влаги. В качестве гидроизоляции обычно используется рубероид, рулонный материал можно покрыть битумной смазкой для надежности. Он укладывается внутрь траншеи под бетон, а после снятия опалубки им покрывается все основание. Несмотря на популярность метода его эффективность невысока, через 2-3 года рубероид отслаивается от бетона и его необходимо заменять новым слоем гидроизоляции.

Второй способ защиты основания от воды — добавление в бетон водоотталкивающих веществ. Эти добавки действуют не только на поверхности, они превращают всю массу в непроницаемый для воды монолит. Гидроизоляционные свойства конструкции не уменьшатся за годы эксплуатации здания.

Пятый этап — заливка фундамента

Раствор для основания дома можно изготовить самостоятельно или купить готовый. Для производства бетона необходим цемент марки М400 или М500, песок, щебень. Особые свойства раствору придают добавки модификаторов. Рекомендуется заливка всего объема фундамента в один день, иначе могут возникнуть мостики холода. Самостоятельно приготовить раствор в достаточном количестве достаточно сложно, лучше купить готовый.

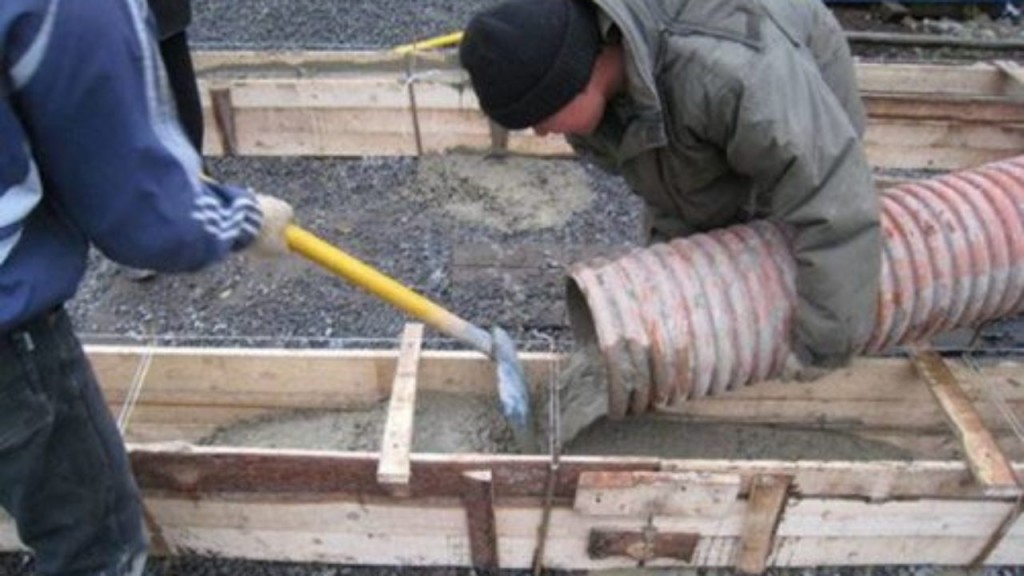

Бетон поступает из миксера в опалубку по лоткам. Чтобы охватить весь контур техника перемещается по периметру, запрещается разгонять раствор для заполнения всей опалубки.

Каждая порция залитой смеси уплотняется вибратором. Это позволяет удалить пузырьки воздуха, мешающие бетону набирать прочность.

При отсутствии специального инструмента можно воспользоваться металлическим прутом, протыкая им сырое основание. Заливание раствора выполняется не до верха опалубки, оно прекращается при достижении контрольной линии.

Верхний слой бетона разравнивается правилом. Чтобы фундамент получил проектную прочность, он не должен быстро сохнуть. При строительстве в летнее время бетон накрывается влагостойким материалом и периодически смачивается. Выполнение работы в зимний период требует защитить смесь от замерзания. Для этого в воду добавляются химические реагенты, а в опалубку закладывается кабель обогрева.

При благоприятной погоде деревянные щиты с основания снимаются через неделю, но продолжать строительство здания можно не раньше чем через месяц. После высыхания фундамент покрывают гидроизоляцией и утепляют пенопластом или пенополиуретаном. Слой утеплителя компенсирует давление грунта и изолирует подвал от холода.

Чтобы изготовленный своими руками ленточный фундамент стал надежной и долговечной опорой дома, необходимо соблюдать технологию возведения, нормы, указанные в проекте и правилах СНиПов.

Преимущества приобретения бетона заводского производства

Применение заводского бетона для обустройства ленточного фундамента

Несмотря на то, что произвести расчет и замесить раствор можно самостоятельно, многие заказчики отдают предпочтение готовым бетонным смесям. Если застройщика не пугают дополнительные финансовые расходы, то лучше выбрать промышленно изготовленный раствор, сделанный под конкретные строительные цели. Итак, преимущества:

Единственный важный момент, такому транспорту необходимо подготовить непосредственный доступ к месту заливки, а это не всегда возможно.

В случае желания сэкономить или невозможности обеспечить доступ миксера к месту заливки, приготовление бетонной смеси придется делать своими руками.

Заливка бетонной смеси

Для ленточных фундаментов необходимо применять бетон марки не ниже чем 200, в любом проекте она должна быть определена. Еще раз рекомендуем выполнять заливку при помощи готовых смесей.

Перед началом работ убедитесь в качестве раствора, если он сухой, требуется добавить воды, чтобы довести его до нужной консистенции. Подача раствора в траншею осуществляется по желобам. В случае невозможности подъезда непосредственно к стройке, можно осуществлять подачу при помощи бетононасоса, которыми оборудованы многие современные бетоновозы.

Обязательным является применение вибратора. Такое устройство, помещенное в слой жидкого бетона, уплотняет его структуру, вытесняет попавший в раствор воздух. Этот прием значительно увеличивает прочность бетона.

Применение готовой смеси позволяет выполнить заливку фундамента небольшого дома за один день, что обеспечивает монолитность конструкции. При ручном изготовлении бетона происходит заливка ленточного фундамента частями, процесс затягивается, что приводит к образованию стыков, которые снижают несущие характеристики конструкции.

После окончания работ по заливке поверхность фундамента необходимо накрыть,  например, рубероидом. Кроме того, в жаркую погоду следует периодически его увлажнять, это позволит бетону постепенно набирать крепость.

Этапы работ по заливке ленточного фундамента

Разметка на местности

Для это нам понадобится шнурка, колья и рулетка, непосредственно сам план будущего строения. Выставляем предварительно колья по углам, натягиваем шнурку, таким образом получаем периметр нашего основания. Данный шаг достаточно ответственен, необходимо грамотно выставить все углы под 90 градусов.

Для того чтобы выставить ровный угол, применяем правило “3,4,5” основанное на теореме Пифагора, которое гласит: “в прямоугольном треугольнике, квадрат гипотенузы равен сумме квадратов катетов”. Простыми словами от точки угла возьмите расстояние 3 метра и поставьте отметку, так же от той же точки угла в другую сторону, отмерьте 4 метра, далее от этой точки проведите диагональ к точке, где был размер 3 метра, диагональ должна получиться 5 метров.

Чтобы все стороны были равны, нужно найти диагонали периметра основания, по формуле корень квадратный из а²+в². Например, стороны размер основания 9х8, применяем формулу (9х9)+(8х8) =145, корень из 145=12,04, соответственно диагональ должна быть 12,04 м.

Выемка грунта

После того как произведена разметка, начинаем выкапывать траншею. Для легких строений глубина залегания фундамента может составлять 30-50 см. Для домов и коттеджей глубина заглубления должна составлять не меньше 80 см!

Траншею выкапывать можно лопатой или прибегнуть к тяжелой технике, что значительно сократит время. После выемки грунта необходимо, чтобы наша траншея находилась в одной плоскости, для этого необходимо определить самую низшую точку, можем воспользоваться либо гидро-уровнем, либо использовать оптический нивелир.

Подготовка песчаной подушки

Необходимо засыпать песком нашу траншею, толщиной слоя 15-20 см, далее все хорошенько утрамбовываем виброногой или самодельной ступкой. Далее следует засыпка щебнем толщиной слоя 10-15 см, все опять хорошенько трамбуем. Данный этап обязателен, чтобы избежать пучения грунта, что может привести к разрыву фундамента, трещинам и деформации.

Монтаж дощатой опалубки

Делим на 2 этапа:

1. Монтаж опалубки.
2. Установка в траншею.

1. Для опалубки необходима доска 25х100 мм, саморезы по дереву, шуруповерт. Высота опалубки будет зависеть от глубины залегания фундамента, а так же высоты от грунта. В нашем случае глубина составила вместе с песчаной подушкой 50 см, соответственно высота опалубки составляет 50 см. Накручиваем доски в ряд из которых должны получится щиты. В щитах делаем отверстия под вентиляцию и коммуникации.

К готовым щитам крепим пленку ПВХ с помощью мебельного степлера или финишных гвоздей. Это делается для того, чтобы бетон не схватывался с доской, не проникал в щели между досками. Благодаря пленке, такую готовую опалубку можно использовать неоднократно.

Щиты должны стоять строго в вертикальном положении, для этого используем обычный уровень. Монтируем распорки, длина нижней лапы не должна быть меньше 70 см, вбиваем клин между лапой и щитом опалубки, так чтобы лапа стояла жестко. Далее прикручиваем диагональную лапу, шаг между распорка 50-100 см. Прикручиваем верхние стяжки между щитами с шагом 100-150 см.

Армирование ленточного фундамента

Для ленточного фундамента необходимо собрать арматурный каркас, и только потом укладывать его в траншею. Как правильно вязать арматуру читайте в подробной статье.

Армирование производится арматурой класса AIII 12 диаметра для продольной и 6 диаметра для поперечной. Шаг ячейки 350-400 мм.

Для облегчения процесса сборки каркаса используют арматурные хомуты в виде квадрата или буквы “П” диаметром 6 мм. Их можно приобрести в магазине, либо заказать у поставщика арматуры. Можно воспользоваться и ручным гибочником, такой инструмент колеблется от 2000-5000 рублей.

Стоит прибегнуть и к правилам вязки арматуры на углах, как показано на картинке ниже.

Высота хомутов будет зависеть от высоты ленты -10 см, например, если лента высотой 50 см, то высота хомута должна быть 40 см.

Используем фиксаторы “звездочки”, чтобы арматура не соприкасалась с щитами опалубки, а так же с землей.

Бетонирование

Бетонирование осуществляется согласно СнИп маркой М250 и выше. Раствор можно замешать и в ручную с помощью бетономешалки в соотношении:

• песок (3);
• щебень (3);
• цемент (1).

Если заливка осуществляется миксером из бетономешалки, стоит проконтролировать, чтобы оператор подавал равномерную консистенцию, раствор не должен быть слишком густой или жидкий. При избытке воды в смеси, после высыхания и усадки могут образоваться трещины.

При появлении трещин, рекомендуем замазать их с помощью шпателя, цементом или цементно-песчаной смесью.

После заливки проходимся провилом, мастерком или ровной доской, поверхность должна быть ровной и гладкой.

Возведение построек можно начинать спустя 28 дней. Бетон наберет к этому времени достаточную крепость, даст равномерную усадку на грунт под собственным весом. В летнее время рекомендуется поливать фундамент водой, днем и вечером, дабы избежать растрескивания.

Консервация

Консервация и гидроизолирование производится спустя 2-3 дня в холодный период и 1-2 недели в теплый. Накрываем ленту рубероидом, гидроизолируем стенки ленты мастикой или другим гидроизоляционным материалом.

Как залить своими руками: пошаговая инструкция

Может показаться, что создание фундамента под гараж своими руками — это трудно, но на самом деле с правильной инструкцией можно легко выполнить и эту задачу.

Далее объясняются шаги, прохождение каждого из которых поможет качественно залить ленточную основу гаража.

Разметка

Размещение конструкции основы начинается не сразу с приготовления бетона, а с подготовительных работ. Ведь нужно сначала привести в порядок участок, выделенный для строительства фундамента для гаража.

Начинается все с выравнивания участка. Чтобы сделать разметку, зона под фундамент должна быть ровной, иначе правильно обозначить на земле размеры не получится. Поэтому сначала выравнивается участок с помощью лопаты, где-то землю нужно подсыпать, где-то — убрать.

На ровной площадке размечается будущий фундамент гаража с помощью колышков и веревок. Потом по разметке выкапывается участок на нужную глубину. Дно должно быть утрамбованным, обязательно ровным, это проверяется строительным уровнем.

Колышки можно будет убрать после выкапывания траншеи.

При помощи колышков и веревки производится разметка, затем копается траншея

Опалубка

После того как работа над траншеей закончена, в нее нужно установить деревянный каркас — опалубку. Опалубка может быть съемная или несъемная, в зависимости от вида конструкции, которой она требуется.

Для опалубки обычно используется деревянный брус 40х40 мм и деревянная доска, ширина которой не превышает 2 сантиметров. Вместо доски можно взять лист ДСП, но в большинстве случаев все же используют доски, так надежнее.

Чтобы сделать опалубку, потребуется выполнить следующие шаги:

1. Части бруса нужно вбить по периметру траншеи через каждые 30–40 см, обязательно разместить по бруску в углах.
2. Обшить бруски досками или ДСП.
3. Установить распорки для верхней части опалубки, чтобы усилить ее.

После сборки опалубки потребуется только проверить ее на прочность, а потом можно вязать арматурный каркас. Опалубка убирается не сразу, иначе бетон растечется, не схватившись.

Опалубку можно собрать отдельно, а потом поместить внутрь траншеи уже готовый каркас.

Опалубку можно сбить из досок, листов ДСП или фанеры

Армирование

Для вязки каркаса фундамента под гараж подойдут арматурные стержни диаметром 8 – 12 мм.

Каркас вяжется в два и более уровня в зависимости от высоты и глубины фундамента. Первый уровень вяжется 5 см от дна траншеи. Под арматуру укладываются подставки из битого кирпича.

Далее необходимо установить нарезанные из арматуры стойки. Второй и последующий уровни вяжутся с расстоянием 15 – 20 см от предыдущего.

Не допускается выступ арматуры за пределы фундамента. Это чревато коррозией арматуры, что приведет к последующему разрушению фундамента.

Арматура придаст прочности фундаменту

Заливка бетоном

После того как опалубка и армирующий каркас собраны, можно замешивать бетон. Обычно на упаковке с цементом указаны пропорции, но чаще всего берется 1 часть цемента, 4 части щебня и 3 части — песка. Размер «части» определяется в зависимости от размеров будущей конструкции, так как количество бетона для фундамента гаража иногда может быть нестандартным.

Добавляя воды в бетон, нужно добиться средней вязкости, чтобы он не был слишком густым, но и не жидким. Во втором случае бетон просто не схватится, а в первом — будет слишком хрупким.

Перед тем, как работать с самим бетоном, обычно делают песчано-гравийную подушку. То есть на дно выкопанного пространства насыпают песок, 10–15 см, и утрамбовывают его как можно тщательнее. Сверху насыпают столько же гравия и тоже утрамбовывают.

Бетон заливают за один день, желательно не слоями, а сразу на все выкопанное пространство. Пока смесь не застыла, ее нужно проштыковать, чтобы выпустить лишний воздух.

Опалубку не убирают до того момента, пока бетон не схватится, это не менее 2-х недель, чаще всего — 4.

Гидроизоляция

После демонтажа опалубки, необходимо обработать бетонную основу материалами, которые защитят ее от разрушения осадочными и грунтовыми водами. Без гидроизоляции бетонный фундамент гаража быстро разрушится, так как начнет впитывать воду, а потом крошиться.

Гидроизоляция может быть горизонтальной, вертикальной. Вертикальная предполагает нанесение материалов на стены основы, горизонтальная — под основу и на нее, чтобы разделить бетонный блок и стены строения.

Для вертикальной гидроизоляции существуют обмазочные, а также наплавляемые материалы, но можно использовать рулонные, которые обычно применяются для горизонтальной изоляции. В числе обычных материалов для гидроизоляции:

• герметик;
• мастика;
• полимерные средства, с битумом или без;
• гидрофобные материалы;
• рубероид, гидробарьеры и т. д.

Метод нанесения этих материалов будет зависеть от вида. Жидкие средства обычно предварительно подготавливают, а потом наносят в 2–3 слоя. Рубероид и другие рулонные материалы приклеиваются.

На этапе заливки бетона первым шагом предлагалось сделать подушку из песка с гравием — это тоже разновидность горизонтальной гидроизоляции, которая делается только под фундаментом. Все пространства между бетоном и землей нужно заполнить песком.

Также будет полезно сделать отмостку — небольшой наклонный уступ, по которому осадки будут стекать в землю не прямо около фундамента, а на расстоянии от него, что снизит нагрузку на гидроизоляцию.

В следующих видео можно посмотреть пошаговую инструкцию по возведению свайно-ростверкового и плитного фундаментов под гараж.

Реставрация фундамента

Довольно часто возникает необходимость отремонтировать фундамент, являющийся частью построенного дома, который разрушился в результате растрескивания или недобросовестной работы строителей, нарушивших технологию.

Фундамент под стоящий дом сделать намного сложнее, поэтому большую роль при этом будет играть вид фундамента, возведенного до этого. Такая работа делается в несколько этапов, чтобы не спровоцировать разрушения здания. Сначала производится замена небольшого участка фундамента, и только после его высыхания продолжается дальнейшая реставрация.

Информация на заметку: Отмостка вокруг дома своими руками, Дренаж участка своими руками.

Как построить фундамент для дома

В таком строительстве важно знать, как изготовить опалубку для ленточного фундамента своими руками, таким образом, чтобы при заливке она не разошлась под давлением бетона. Конструкция должна быть качественно и надежно закреплена раскосами и стянута проволокой.

Ленточный фундамент своими руками пошаговая инструкция сборки съемной опалубки:

• из листового материала изготовляются щиты, но такое мероприятие проводится выше уровня грунта;
• далее устанавливаем собранные щиты и скрепляем их между собой перемычками изнутри и распорками снаружи;
• затем пропускаем через отверстия для вентиляции трубы, они могут служить отверстиями для подведения коммуникаций;
• для улучшения качества залитого фундамента, стенки установленной опалубки в середине облицовываются рубероидом или пленкой ПВХ. Специалисты не рекомендуют заливать ленточный фундамент на уровне с высотой щитов, лучше оставить несколько см, и достигнуть не разбрызгивание бетона во время использования вибратора. Если необходимо получить ровную поверхность, то в середине щитов необходимо прикрепить натянутую нитку и по ней контролировать уровень заливки.

Есть также несъемный вид опалубки.

Ее изготовляют таким образом:

• конструирование происходит по примеру конструктора, но не из деревянного материала, а из полистирольных блоков;
• снаружи подобного вида нет подпорок, а в середине устанавливаются пластиковые стяжки;
• за счет того, что поверхность данного материала рифленая, к бетону отлично прилипает гидроизоляция и утеплитель.

Так как такой вид опалубки считается постоянным и имеет некоторые дополнительные элементы, существенно усложняется использование глубинного вибратора. Заливка мало заземленных фундаментов ленточного типа должна выполняться за один раз.

В том случае, когда нужно заливать фундамент ниже уровня промерзания земли, заливается сначала конструкция до верха опалубки, а затем блоки переставляются, и заливается вторая часть фундамента.

Подготовка траншей

Чем больше дом, тем шире траншея.

Согласно ранее обозначенным границам, роют траншеи. Глубина – ниже уровня промерзания грунта (от 70 см до полутора метра), ширина – зависимо от размеров будущей постройки. Чем массивнее будет здание, тем большая нагрузка предполагается на фундамент, а, значит, и ширина траншей должна быть шире. Для обычных одноэтажных зданий оптимальная ширина составляет около полуметра.

Далее следует хорошо утрамбовать дно траншей, выровнять их. Следующий этап – подготовка настила под фундамент, которая состоит из двух шаров:

• слой песка — около 15 см – предпочтение отдают речному песку;
• слой щебня – 20 см, камни фракции 20/40 мм.

Нельзя нарушать последовательность слоев, каждый из них тщательно утрамбовывают – для уплотнения удобно использовать виброплиту.

Как определить прочность бетона?

Есть 3 способа определения бетонной прочности:

1. Стандартными образцами.
2. Использованием выбуренных кернов, которые испытываются под прессом.
3. Способом неразрушающего контроля.

Третий способ является наименее трудоемким, потому рекомендуется его использовать. Сегодня есть и достаточно большое количество специальных устройств, которые позволяют легко определить прочность бетона. Стоят они довольно дорого, потому лучше всего попытаться взять такой прибор в аренду.

Говоря о том, как залить фундамент под дом своими руками, следует понимать, что все просто, если знать нюансы.

Свайный фундамент.

Когда грунтовые условия на стройплощадке не позволяют воспользоваться традиционными решениями, на выручку приходят свайные и столбчатые фундаменты. Технология строительства таких несущих конструкций по праву считается одной из самых недорогих и простых.

Свайный фундамент для дома.

Другие виды фундаментов.

Не стоит думать, что в каждом отдельном случае можно сделать ставку только на конкретный тип основания для будущей постройки. Выбор есть всегда! Вполне вероятно, что для вашего дома надежнее и экономически целесообразнее заливать плитный фундамент, а для сарая или бани вполне подойдет конструкция из покрышек.

Виды фундаментов для домика.
