Вентилируемый конек для крыши – устройство и принцип действия

Вентиляционные трубы

Труба является главным элементом вытяжки и отопительной системы. Ее организация – довольно сложное задание, в частности если строение большое. Осуществляя проектирование помещений, специалисты в обязательном порядке берут во внимание расположение вентиляционной вытяжки.

Оптимальное решение – присутствие во всех помещениях вентиляционных окон, находящихся напротив окна, под потолком. В процессе создания стен по технологиям ТИСЭ возведение дымоходной трубы и вентиляционной вытяжки становится проще за счет наличия в стене вертикального канала.

Все помещения могут быть оснащены окнами вытяжной вентиляции, которые сообщаются с ними.

Виды и особенности выходных вентиляционных каналов

Вентиляционные выходы всегда работают в условиях повышенной влажности. Из-за этого зимой на стенках труб скапливается конденса. При потеплении или резком похолодании он оседает плотным слоем, мешает правильной работе всей системы. Страдают технические параметры вентиляционной системы. Выходы вентиляции помогают избежать неприятных последствий из-за смены погоды:

1. Расчётные требования для вентиляции значительно ниже фактической пропускной возможности. В них всегда есть запас объёма для минимизации негативных последствий после скопления или намерзания конденсата.
2. Внутренние поверхности стенок сооружены так, что создают минимальное сопротивление движению потоков воздуха. Этот факт положительно влияет на стоимость конструкции, лёгкость её обслуживания.
3. Незначительный вес, очень хорошая прочность уменьшают действующие усилия. Кровли из металлических листов достигают толщины 0,45 мм. Дополнительные нагрузки на такие листы нежелательны. Лёгкая конструкция вывода никаким образом не создаёт нагрузки или перепадов.
4. Материал устойчив к любой погоде, резкой смене условий. Даже ультрафиолетовые лучи и химические вещества ему не страшны.

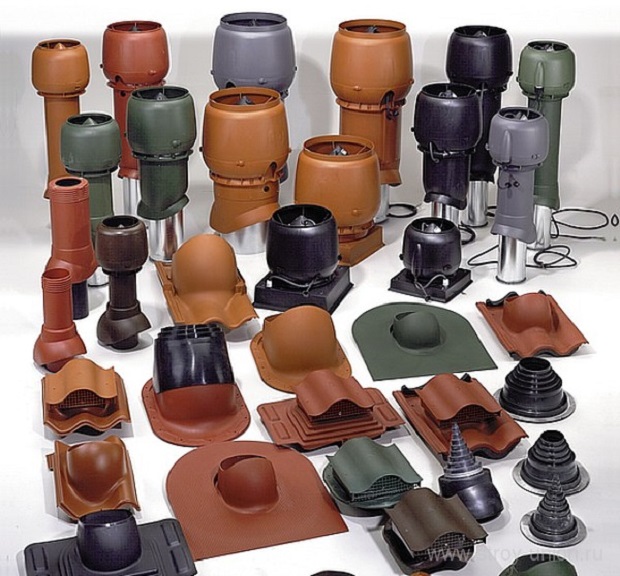

Совет Вентиляционных выходов на рынке предлагается множество. Чтобы выбрать, нужно ознакомиться со свойствами материала, из которого конструкция изготовлена, определить размеры, место установки.

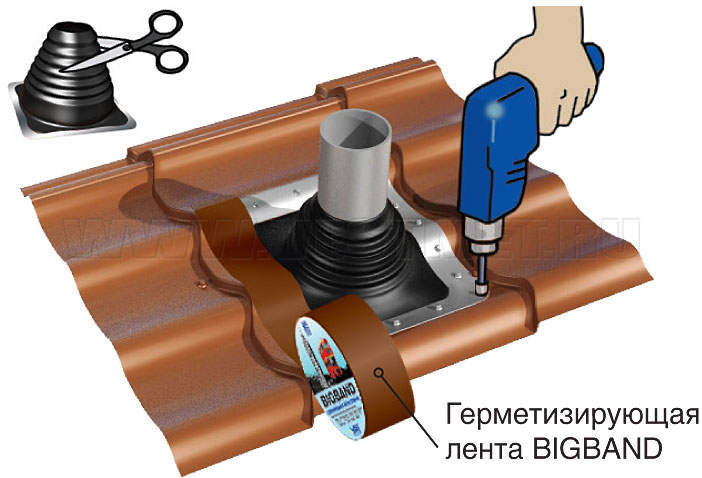

Антенные выходы и кровельные манжеты

При установке дымоходов и монтаже элементов вентиляции, мачт, антенн, выходящих на кровлю, используют кровельные манжеты Профи из силикона либо антенные выходы. Их применение гарантирует герметичность стыков в месте прохода труб и других элементов через кровельное покрытие.

Порядок установки манжет Профи:

• в мембране вырезают отверстие, равное по размерам диаметру проходного элемента;
• мембрана натягивается на трубу;
• на кровле конструкция выравнивается так, чтобы геометрия фланца соответствовала профилю покрытия;
• до крепления участки стыков обрабатывают силиконовым герметиком;
• далее выполняют механическое крепление саморезами;
• чтобы гарантировать максимальную защиту от протечек, дополнительно можно использовать ленту Bigband.

Установка антенного выхода:

• верхняя часть элемента обрезается. Размер полученного отверстия определяется диаметром антенны, мачты и должен быть на 20% меньше него;
• эластичная верхняя часть натягивается на устанавливаемый элемент;
• далее монтаж выполняют так же, как для манжеты: выравнивают конструкцию, обрабатывают стыки герметиком и крепят фланец саморезами.

Важно! Если на крышу выходят горячие трубы, их проход через кровельное покрытие можно выполнять только с использованием силиконовых манжет.

Монтаж проходного элемента

Установка проходного элемента вентиляционной трубы Ондулин возможна двумя способами:

1. Настелите нижние ряды кровельного покрытия до места вывода вентиляции на крышу.

Установите проходной элемент. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.

Прибейте нижнюю часть проходного элемента по каждой волне кроме крайних — на них лягут боковые листы ондулина.

Приложите и разметьте боковые листы. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см, боковой нахлест на основание равен одной волне. Обрежьте лишнее.

Для резки ондулина поперек волн используйте ножовку по дереву, электрический лобзик или ручную циркулярную пилу. Для облегчения работы смажьте рабочую поверхность инструмента машинным маслом или смочите водой.

Для резки ондулина вдоль волн можно использовать монтажный нож.

Установите и закрепите боковые листы.

2. Настелите кровельные материалы ниже и по бокам места вывода вентиляции на крышу.

Установите проходной элемент поверх листов ондулина с боковыми нахлестами в одну волну. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.

Прибейте нижнюю часть проходного элемента по каждой волне.

Уложите следующий ряд кровельного материала. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см.

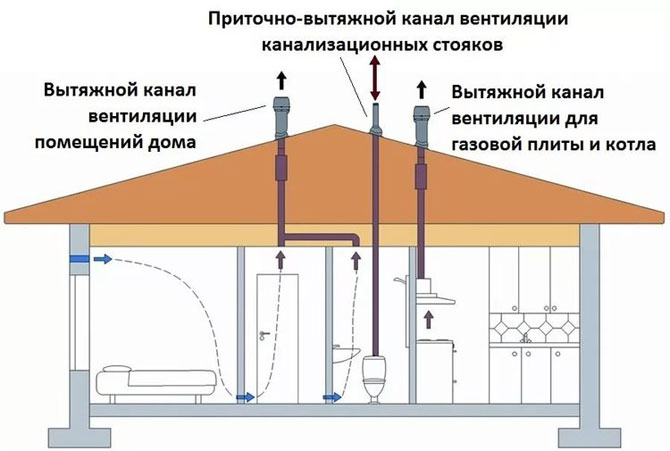

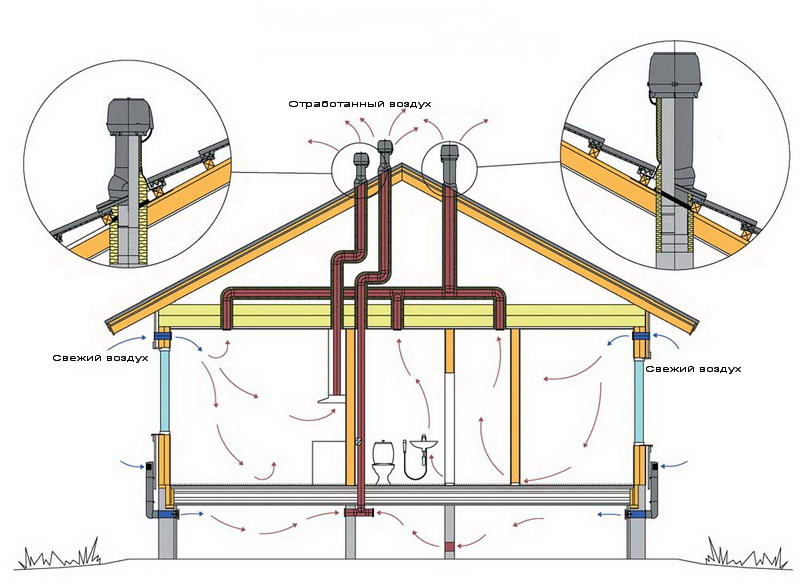

Что такое канал естественной вентиляции

Представим себе вариант, когда у вас в доме одна комната, которая требует проветривания. Вентиляция подразумевает совмещение 2 процессов: приток свежего воздуха и выброс загрязненного. Тогда в комнате нужно иметь приточное отверстие. Оно может быть устроено как

• щель под дверью,
• приточный клапан в наружной стене
• переточное отверстие в дверном полотне снизу с вентиляционными решетками.

В самом простом случае необходимо установить в каждое помещение уже выстроенного дома такой канал и сделать приточное отверстие для организации постоянной вентиляции помещений.

Общие правила и порядок монтажа узла

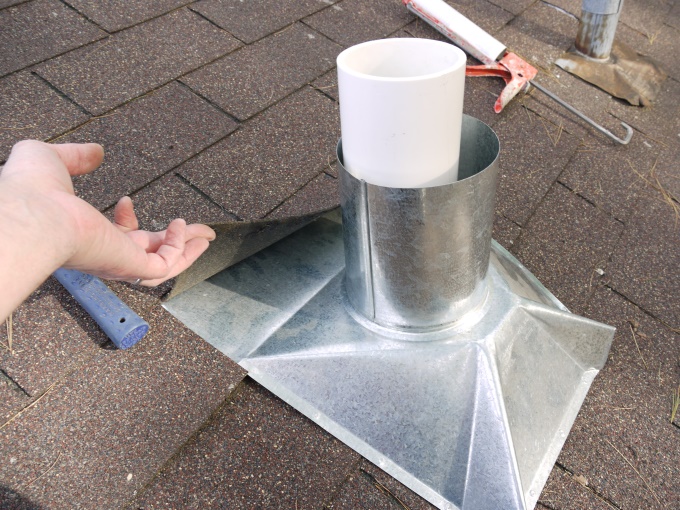

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

• Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
• Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
• Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
• Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
• Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

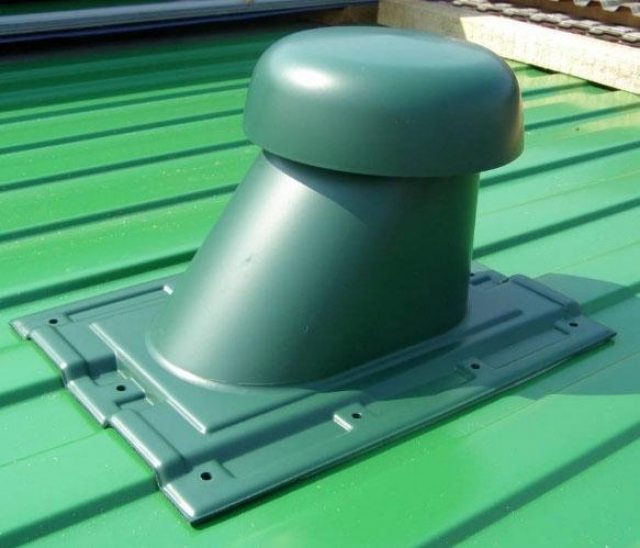

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;

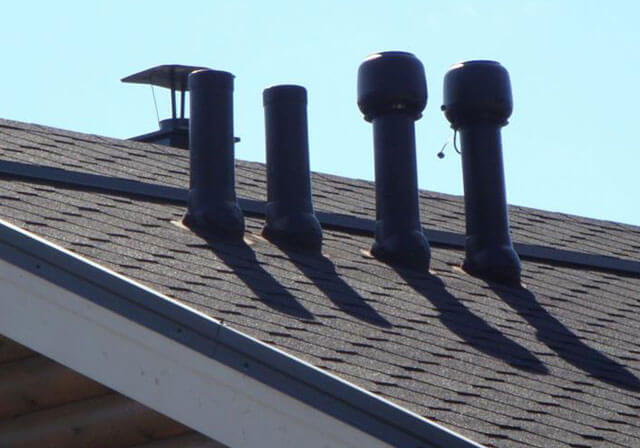

• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Важно! Установка вентиляционных проходов через конек кровли или рядом с ним – оптимальное решение для двухскатной кровли, необорудованной стропильной системой с коньковой балкой.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

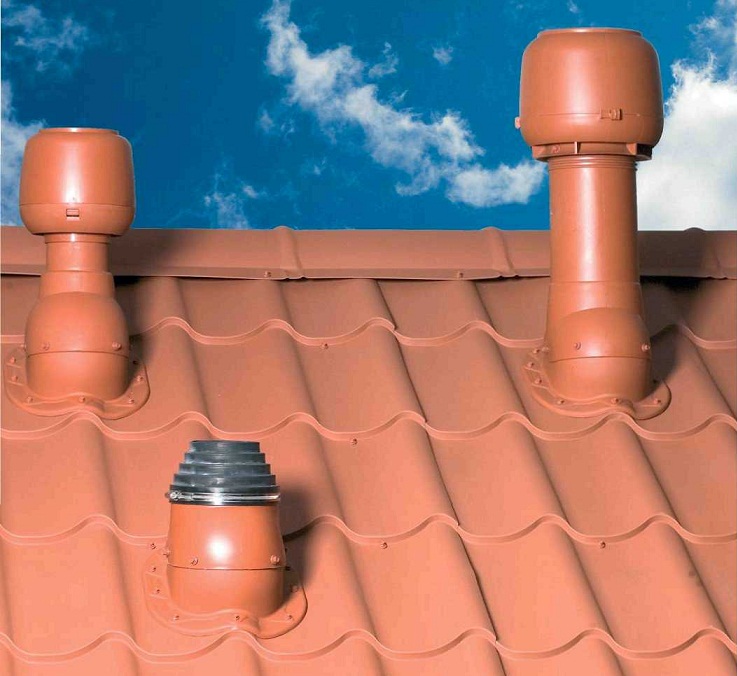

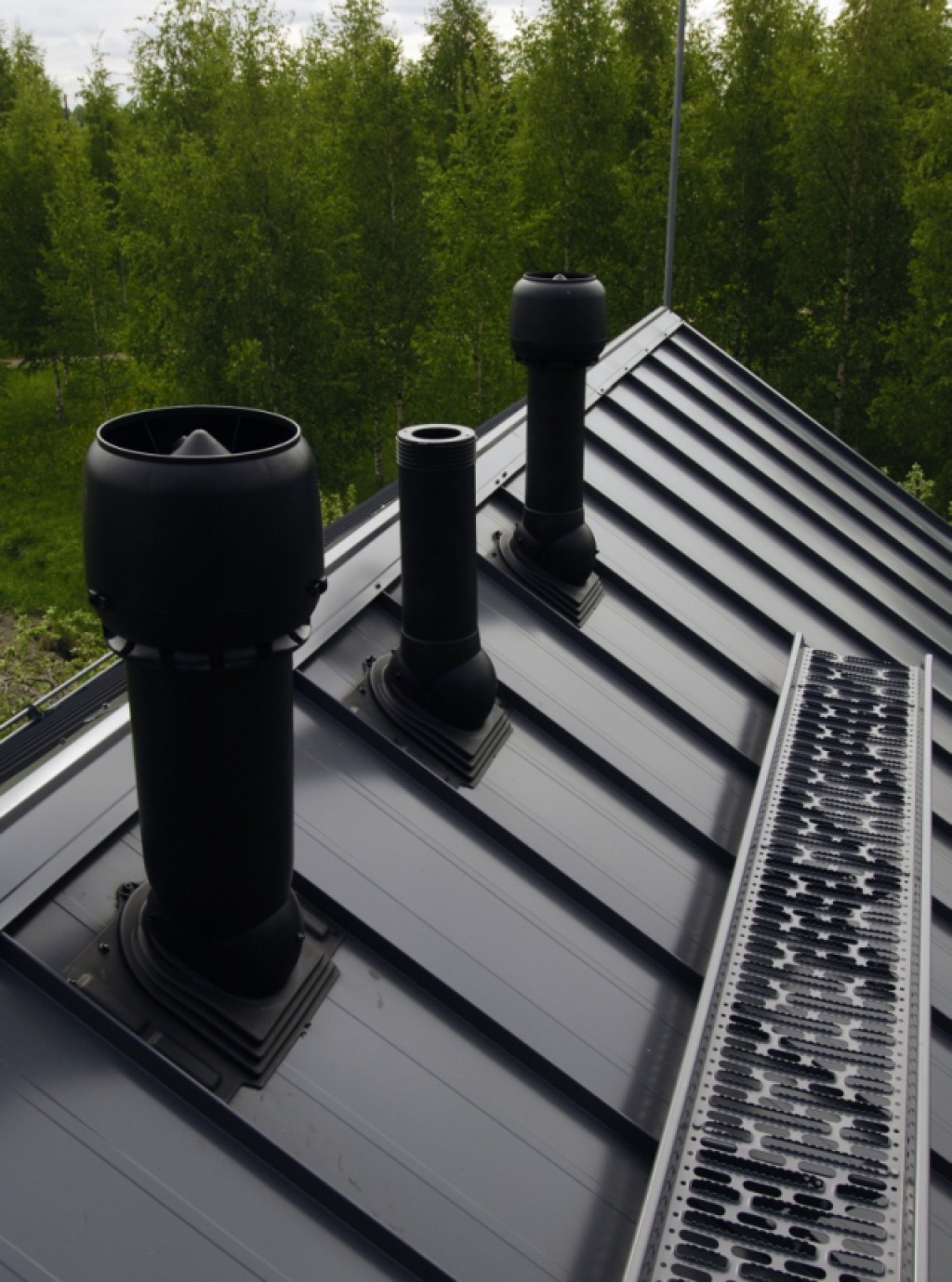

Кровельные вентили и дефлекторы Vilpe

Чтобы «кровельный пирог» сохранял свои технические характеристики, нужна кровельная вентиляция, благодаря которой из подкровельного пространства будут удаляться водяные пары, появляющиеся в жилых помещениях и поднимающиеся под крышу.

Водяные пары является:

• одной из причин разрушения несущих металлоконструкций дома, поскольку они приводят к образованию конденсата и коррозии металлов;
• одной из причин образования сосулек, ведущих к повреждениям водоотводов и крышных сливов;
• главным фактором снижения теплоизоляционных характеристик утеплителя;
• причиной повышения влажности во внутренних помещениях, что вызывает грибковое поражение стен;
• фактором, провоцирующим перегрев и пересыхание кровли.

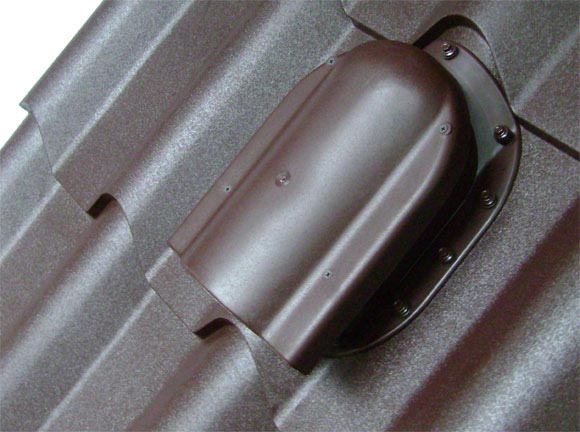

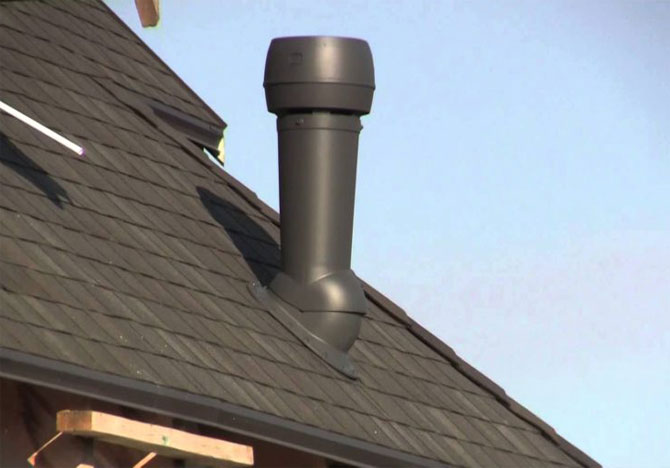

Конденсат, неизбежно образующийся на чердаках, удаляется кровельными вентилями Vilpe KTV и дефлекторами (вентиляторами низкого давления) Vilpe Alipai. Поэтому вентилируемые кровли имеют всегда сухой слой теплоизоляции, сохраняющий свои изолирующие свойства.

Вентили KTV оснащены решетками площадью 150 см2 для предотвращения попадания птиц на чердаки.

Для повышения тяги они устанавливаются максимально близко к коньку в комплекте с одним из вышеперечисленных проходных элементов.

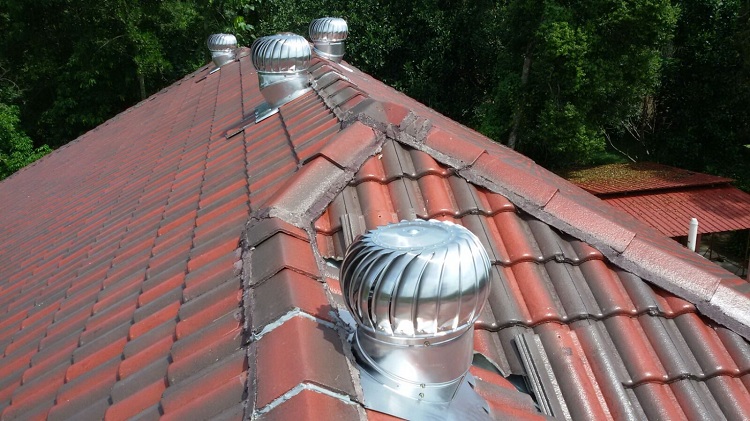

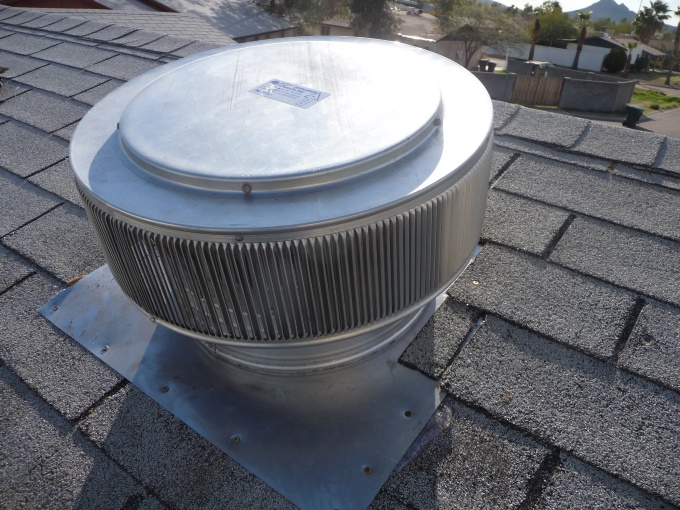

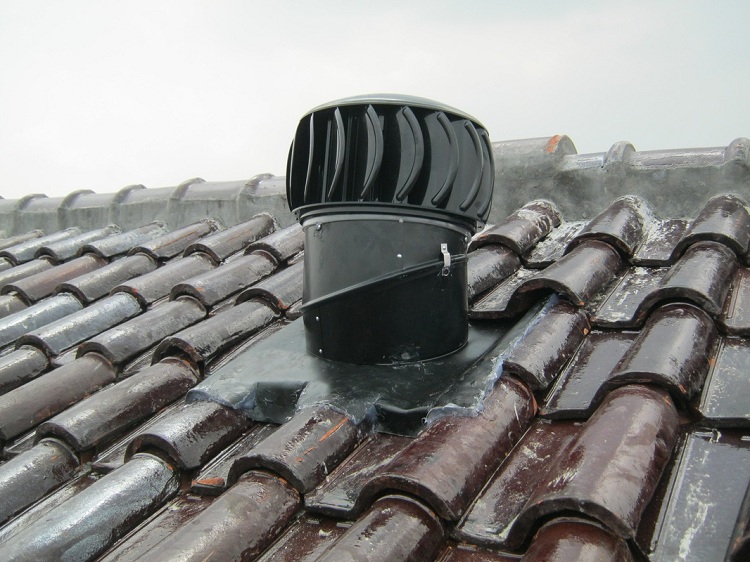

Дефлекторы бывают коньковыми и скатными. Первые монтируются на коньках крыш с уклоном от 27°, а вторые – на крыши с уклоном до 20° в регионах со снежными зимами. Их работа основана на использовании воздушных потоков, которые возникают при наличии перепада давления.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

• фланца;
• заслонки;
• декоративной решетки.

Круглый фланец – это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции – заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Такой вентилятор часто монтируют в санузлах, ванных комнатах.

Характерные монтажные ошибки

Несмотря на кажущуюся простоту выбора и установки вентиляционного выхода, в этой процедуре нередко допускаются ошибки, приводящие к неприятным последствиям:

• Плохая герметизация проходного элемента в месте соединения с кровлей или недостаточное количество саморезов, а также отсутствие хомута на месте соединения проходного элемента с трубой. Последствиями становятся протечки кровли, намокание стропильной системы и утеплителя, с последующим разрушением. Устранение: восстановить герметичность, установить хомут;
• Отсутствие или недостаточное утепление выхода. Последствия: уменьшение тяги в вентканале, а в холодную погоду перемерзание с полным прекращением тяги. Устранение: выполнить дополнительную теплоизоляцию;
• Установка вентиляционного дефлектора без соблюдения расстояния между кромкой трубы и зонтом устройства. Последствия: уменьшение тяги, ее прекращение или возникновение обратной тяги. Устранение: сделать вентиляционный выход выше зоны ветрового подпора или установить дефлектор с электрическим вентилятором;
• Отсутствие усиления высокой вентиляционной трубы. Последствия: падение трубы при сильных порывах ветра с повреждением крыши или нанесением травм людям. Устранение: усилить трубу растяжками, укосами или стойкой.

Не допускайте указанные ошибки при монтаже вентиляционных выходов в своем доме. А если работы уже выполнены, то убедитесь, что они сделаны правильно и при необходимости вовремя внесите исправления.

Со спецификой организации вентиляционной системы в курятнике ознакомит следующая статья, информация которой будет крайне полезна фермерам и собственникам небольшого частного хозяйства.

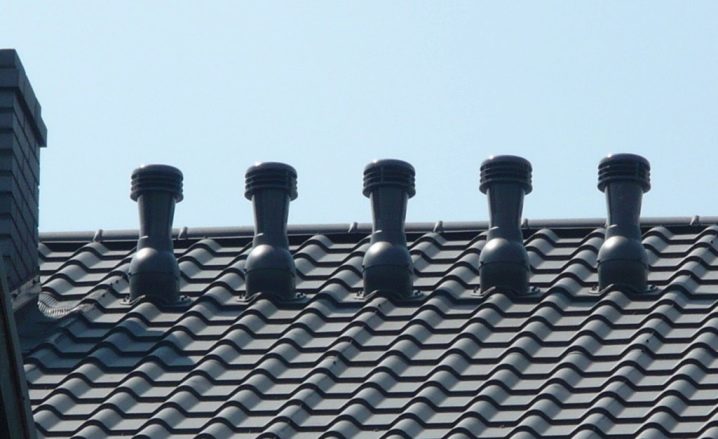

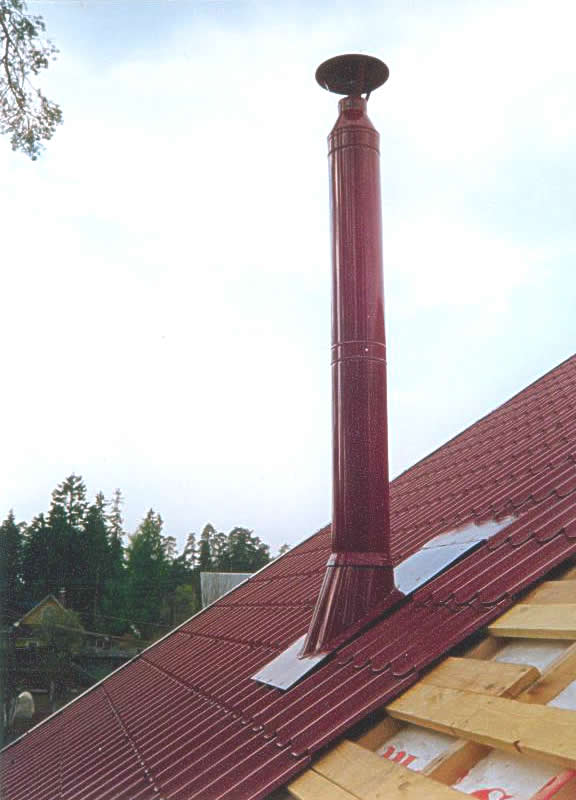

Оптимальное расположение

Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.

На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.

На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется. Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.

Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.

Независимо от типа и способа расположения трубы на крыше важно соблюдать ключевое правило: конец конструкции должен находиться выше зоны ветрового подпора. В противном случае сильные порывы ветра будут препятствовать нормальному воздухоотоку и даже направлять его вспять.

Разновидности вентиляционных труб и требования к ним

На самом деле все не так уж и страшно. Если сделать краткий конспект технической документации, то выяснится, что высота трубы напрямую зависит от крыши здания.

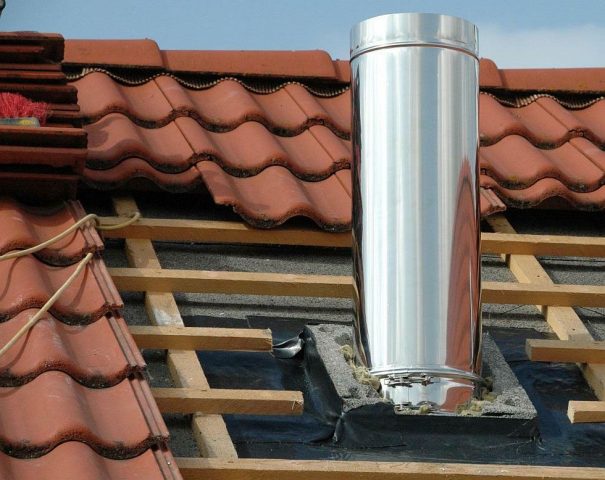

Устанавливая отопительный прибор, определите место выхода дымохода из кровли. Это связано с некоторыми обязательными строительными требованиями и влияет на высоту трубы над коньком крыши.

Регламент работ с отопительным оборудованием регулируется СНиПом 41-01-2003,а его требования относительно дымохода выглядят следующим образом:

• Над плоской кровлей дымоход должен выступать минимум на 1200 см.
• Если труба выходит из крыши на расстояние до 1,5 метра от конька, то она должен быть выше конька на 50 сантиметров.
• Выход дымоходной трубы находится на расстояние 1,5-3 метра от конька: в этом случае, дымоход монтируется вровень с коньком крыши.
• В случае если дымоход вышел из кровли на расстояние свыше 3 метров, его высота вычисляется путем проведения линии под углом 10 градусов относительно горизонта.

Кроме того, нередко в дачных домах и банях устанавливаются и самодельные печи, в этом случае нужно быть особо осторожным и учитывать следующие моменты:

• Диаметр трубы влияет на её высоту, чем он меньше, тем выше она должна быть.
• Ширина дымоходной трубы, не должна быть меньше выходного патрубка отопительного прибора.

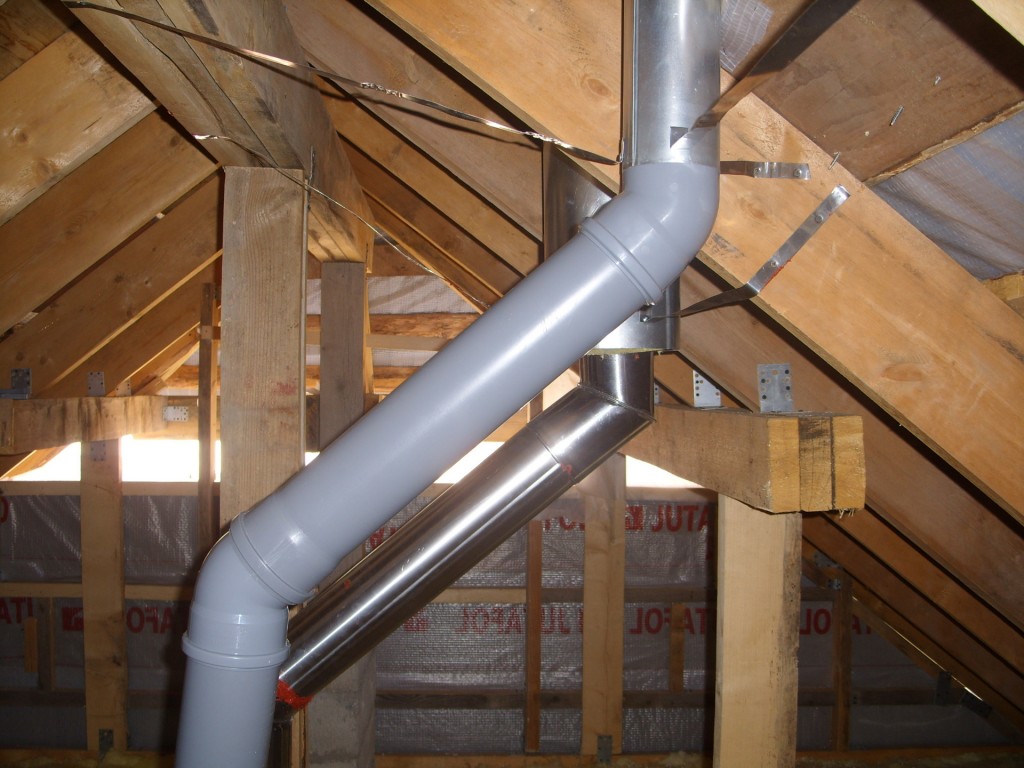

Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:

• проходное сечение не менее 150 мм в диаметре;
• гладкие внутренние поверхности, не препятствующие движению воздуха;
• конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
• одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
• устойчивость к коррозии как снаружи, так и изнутри;
• пожаробезопасность.

Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.

Их основные достоинства:

• полное отсутствие коррозионной составляющей,
• простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
• отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
• малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

Элементы пластиковых вентиляционных труб

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

• малая толщина стенок (0,5 – 1,2 мм);
• механическая прочность обеспечивает надежность наружных элементов;
• высокое соотношение прочность/вес;
• разнообразие форм и сечений;
• доступность дополнительных фасонных элементов любой конфигурации.

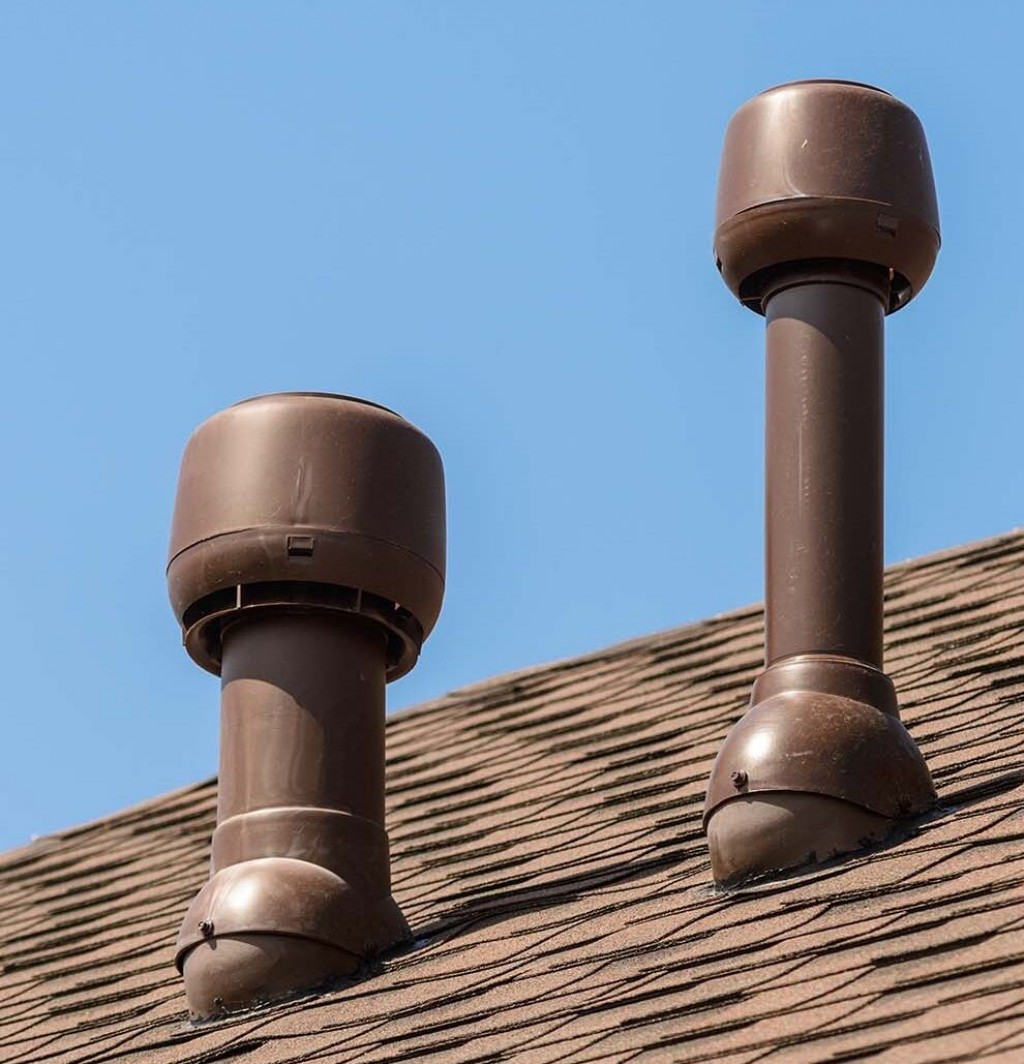

Оцинкованная вентиляционная труба на крыше

Форма сечения

По этому параметру вентиляционные трубы бывают:

• круглые;
• прямоугольные;
• нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

Этапы монтажных работ

Упростить процесс самостоятельного вывода системы вентиляции на поверхность крыши частного дома позволяет установка готового проходного узла промышленной сборки.

Монтажные мероприятия предусматривают поочередное выполнение следующих действий:

• Чтобы правильно монтировать выход вентиляционной системы на кровлю, необходимо изначально отметить мелом или маркером на внешнем покрытии место его расположения. Разметку выполняют по шаблону, соответствующему размерам трубы.
• Прорезание отверстия под трубу во всех слоях кровельного пирога.
• Снятие внешнего слоя покрытия. Действие требует аккуратности.
• Сверление отверстий, необходимых для фиксации выходного участка вентиляционной трубы. Рекомендуется использовать электродрель.
• Определение места установки проходного узла. Для разметки применяют маркер или мелок.
• Монтаж вентиляционного узла прохода. При установке готового изделия промышленной сборки пользуются прилагаемой к нему подробной инструкцией.
• Фиксация проходного узла. Надежность крепления обеспечивается саморезами.
• В завершение на крыше устанавливают трубу вентиляции. Для эффективной фиксации используют соответствующие крепежи.

Заключительным этапом является обеспечение герметичности конструкции. Специальным составом тщательно заделывают все щели и отверстия.

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой простой прибор из пластика, устанавливаемый вдоль конька кровли из мягкой черепицы, профнастила или металлочерепицы. Вентилируемый коньковый профиль обладает следующими функциями:

1. Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
2. Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
3. Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
4. Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Вентилируемый конек на кровле из металлочерепицы

Коньковый аэратора на кровле из битумной черепицы

Вентилируемый конек на вальцевой кровле

Обратите внимание! Монтаж конька с вентиляционными отверстиями является частью обустройства принудительной вентиляционной системы кровли из мягкой черепицы, профнастила или металлочерепицы. Чтобы вентиляция заработала, в карнизы устанавливают продухи, места забора свежего воздуха из атмосферы.

Схема работы вентилируемого конька

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке этот элемент вентиляционной системы невозможно разглядеть. Чтобы место установки выглядело эстетичнее, поверх него закрепляют полосу мягкой черепицы или металлический профиль, который защищает аэратор от воздействия солнечных лучей и проникновения атмосферной влаги.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

Проще всего осуществляется монтаж горизонтального дымохода.

1. В стене прокладывают отверстие с выходом наружу:
2. Со стороны улицы конструкция поднимается наверх;
3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

1. От котла труба выводится в канал;
2. По каналу поднимается на крышу.

В зависимости от того, какой конструкции дымоход, внизу под углом, рядом с карманом для конденсата, снаружи дома устанавливается опорная площадка для дымохода.

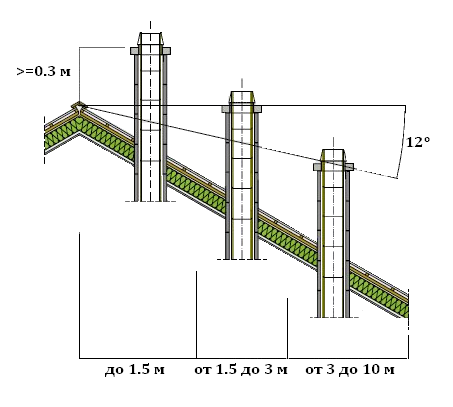

Расположение выхода дымоходной трубы относительно крыши

• Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
• От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
• Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
• Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

Фев 15, 2018Т С Промышленные канальные очистители и увлажнители воздуха для системы вентиляции Как увлажнить воздух в квартире без увлажнителя: 5 способов повышения уровня влажности в помещении

Для чего нужен люк?

Кровлю любого дома нужно время от времени обслуживать и осматривать. Выполнить это возможно с помощью практичного люка в целях выхода на поверхность крыши, к которому ведет лестница. Такая конструкция должна иметься в любом доме.

Данная конструкция бывает не только эксплуатационной, зачастую она в то же время является и противопожарной, в некоторых случаях может служить для освещения чердака. Делать их можно несколько.

Так для чего же нужен люк выхода на кровлю? На кровле располагаются такие конструкции, как трубы дымохода, разнообразные предметы освещения, выходы систем вентиляции, которым требуется обязательное обслуживание и периодический ремонт. Наблюдать еще необходимо и за покрытием кровли, которое со временем портится. Подобные работы не получится выполнить внутри помещения, поэтому понадобится комфортный и безопасный выход на крышу. Еще одно немаловажное назначение таких люков — это защита от пожарной опасности. Люки на крышу дома могут выполнять роль не только безопасного выхода из помещения, но и выполнять функцию дымоудаления. Для мансард такие элементы давно уже существуют как практичные и привлекательные окна. Делать их можно сколько угодно. Все зависит от наружной эстетики дома.

Процесс изготовления

Процесс работы своими руками можно условно поделить на три этапа.

Первый этап изготовления дефлектора на вытяжку – это, как уже говорилось, вычисление размера и рисование схемы исходя из диаметра канала.

Второй этап начинается с обвода маркером тех фигур, которые нужно вырезать ножницами. Полученные части скрепляем с помощью сварки, заклепок либо небольших болтов. Все элементы следует загибать по краям с помощью пассатижей и деревянного молотка. Для монтажа самого колпака необходимо вырезать кронштейны в виде изогнутых полос. Они крепятся снаружи агрегата, а обратный конус закрепляется к зонту. Когда все комплектующие готовы, можно приступать к сбору всего диффузора прямо на дымоходе.

Третьим этапом является установка дефлектора. Поэтому на вентиляционную трубу монтируется нижний стакан и закрепляется с помощью болтов. Поверх ставим верхний стакан и зажимаем, используя хомут, далее прикладываем к опорам колпак. В заключении работы по изготовлению диффузора своими руками, монтируется обратный конус, благодаря которому устройство будет работать даже при неправильном направлении ветра.

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

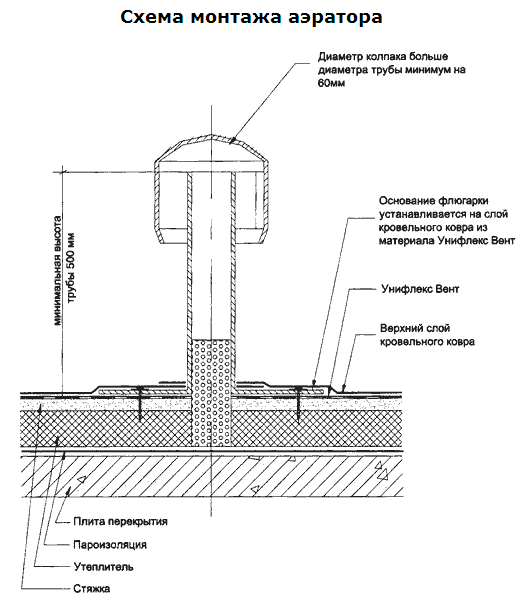

• крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
• крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
• крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

Вентиляционный выход для металлочерепицы – конструкция и функции

Технологичные кровельные конструкции из современных материалов обладают высокой герметичностью и длительным сроком эксплуатации. Они отличаются от менее совершенных предшественниц отсутствием зазоров, щелей и отверстий, которые являлись не только причинами протечек, но также служили в качестве естественной вентиляции. Поэтому многослойные кровли из профилированного металла, устройство которых включает в себя термоизоляцию, пароизоляцию, а также гидроизоляцию, требуют установки системы принудительной вентиляции. В этой статье мы расскажем, как оборудовать вентиляционный выход для металлочерепицы, чтобы продлить срок службы покрытия и деревянных элементов каркаса крыши.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.
