Как накрыть крышу металлочерепицей: технология монтажа

Для чего используется обрешетка

Для укладки кровельных материалов устраивается настил, который крепится к стропилам и придает каркасу крыши дополнительную жесткость. Он может изготавливаться из досок, брусков или листовых материалов — ОСП, влагостойкой фанеры. Если крыша выполнена из металлоконструкций, то обрешетка чаще тоже металлическая.

Конструкция настила подбирается согласно нагрузкам, особенностям кровельного материала и технологическим требованиям по монтажу. Должны обеспечиваться необходимая несущая способность, устойчивость, пожарная безопасность и долговечность эксплуатации.

Марка и тип OSB для крыши

Давайте поподробнее рассмотрим все типы OSB плит. Производители данного материала производят свою продукцию согласно стандартам ЕС или США. Производители, базирующиеся на российском рынке, в большинстве, сертифицирует свою продукцию по нормам ЕС. Одним из ключевых стандартом ЕС это EN 300. В его критерий входит: стойкость поверхностей листа на истирание, прочность на изгиб, пространственная прочность и влагостойкость плиты. Как мы уже говорили в соответствии с этими характеристиками OSB разделяют на четыре класса:

В настоящее время очень редко на торговых точках можно увидеть OSB выпускаемую североамериканскими фирмами, Данные плиты имею иную маркировку нежели европейские. Данные производители используют не классы, подразумевающие те или иные характеристики плита, а маркировку, которая показывает назначение материала. Вам остается только правильно сделать выбор.

Все больше и больше набирает популярность такие плиты как OSB -3 2T&G (шип/паз), кромка по длинным сторонам данной плиты имеет вид — шип/паз, что способствует более равномерному распределению статических и эксплуатационных нагрузок.

Расчет количества необходимых материалов

Началу работы предшествует расчет металлочерепицы на крышу. У каждого элемента есть полная и полезная площадь. Полная — размер с учетом нахлеста, полезная — та, что фактически покрывает крышу.

Каждый производитель выпускает кровельный материал с отличным от других размером нахлеста:

• 10 см, 12 см и т. д. по вертикали
• 6 см, 8 см, 9 см — по горизонтали

Во время расчетов учитывается только полезная площадь листа. Его длину определяет длина волны в 35 см, количество волн может быть разным. Полезная длина листа у разных производителей колеблется от 35 см до 3,5 м. В соответствии с этим показателем и рассчитывают горизонтальные ряды.

Разнится и полезная ширина листов: от 1 м 5 см; 1 м 10 см и далее. Ширина листов — основа для определения количества вертикальных рядов.

Если скат крыши имеет правильную прямоугольную форму, горизонтальные ряды рассчитывают простым делением ширины ската на полезную ширину одного листа. Полученное число округляют в большую сторону.

Вертикальные ряды рассчитывают, поделив высоту ската на 35 см и тоже округлив в большую сторону. При минимальном угле наклона (менее 14 градусов), для нахлеста необходимо две волны.

Выполняя вычисления, к полученному количеству волн добавляется число, равное количеству рядов и отнимается один. Результат вычислений — количество листов металлочерепицы в вертикальном ряду. Умножение этого числа на количество вертикальных рядов дает количество листов на один скат.

Расчёт металлочерепицы на крышу при помощи программы

Другие элементы кровли, количество которых необходимо рассчитать:

• Элементы, накрывающие конек и ребра; измеряется их общая длина, к ней прибавляется еще 10% на нахлесты
• Элементы, образующие внутренний угол в месте соединения скатов — ендовы, внешняя и внутренняя
• Карнизная планка — желательный, но не обязательный элемент, прикрывающий концы стропил; его длина равна периметру карнизов
• Торцевая планка — закрывая торцы обрешетки, защищает листы черепицы от отрывания ветром; ее длина равна общей длине торцов
• Пленка для гидроизоляции — количество материала равно площади кровли плюс 15 см для нахлеста каждого ряда
• Пористая полоса для уплотнения в местах зазоров между коньком, ендовой
• Бруски, равные стропилам по длине, доски для обрешетки; каждый скат закрывается ими с шагом 35 см

Выбор толщины металлочерепицы

Какой толщины должна быть металлочерепица? Этот интерес далеко не праздный, а самый что ни на есть насущный, так как сегодня на рынке каких только предложений нет. Начиная от 0,35 до 0,6 (но это действительно большая редкость).

В России в подавляющем большинстве для производства металлочерепицы применяется сталь толщиной 0,4–0,6 мм. 0,35 для редких «гурманов», для которых цена превыше всего, а там хоть трава не расти. Особенно этим грешат недобросовестные подрядчики: когда здание подведено под крышу, денег не остается ни на что, поэтому соблазнительно желание сэкономить именно на кровельном материале.

Утверждение, чем толще, тем лучше, тоже не совсем соответствует действительности. Здесь не нужно бросаться в крайности. Разберемся по каждой толщине. Причем речь будем вести о фактической толщине металла, а не задекларированной в документах производителем. Потому что согласно тому же ГОСТу на металл допускается отклонение толщины металла до 0,06 мм, т.е. по факту заявленная сталь 0,45 мм может иметь толщину 0,39 мм! Итак по порядку:

0,35

Не буду вдаваться в рассуждения, почему этот материал нельзя использовать. Просто это не кровельный материал. Для декоративных целей в виде черепичной кровли где-нибудь внутри торгового центра сгодится, но не более.

0,4

Металлочерепица толщиной 0,4 мм может быть использована только на фальш-кровлях и декоративных козырьках, на которых не будет скапливаться снег. Для длинных скатов – свыше 2,5 метров закрывать одним листом вообще проблематично, так как такой лист легко деформируется при монтаже и подъеме. После этого никакие стыки не сойдутся.

0,45

Для кровель с уклоном более 30 градусов вполне подойдет и толщина 0,45 мм (гарантированная фактическая толщина, а не по ГОСТу). НА меньших уклонах кровли такой металл не будет выдерживать снеговой нагрузки. Его можно достаточно легко повредить в процессе монтажа, также высока вероятность нарушения геометрии листов во время транспортировки и подъема на кровлю и как следствие – стыки между листами не сойдутся на крыше.

Шаг обрешетки под металлочерепицу всегда совпадает с длиной волны выбранного профиля. Самый распространенный шаг составляет 350 мм. Сам материал опирается на деревянную подконструкцию исключительно нижней точкой прогиба волны, поэтому целесообразности делать сплошной обрешетник для увеличения несущей способности кровельного материла нет. Именно поэтому выбор более тонкого металла для металлочерепицы с целью сэкономить и компенсировать потерю жесткости кровельного материала за счет сплошного обрешетника не имеет никакого смысла.

0,5-0,55

Я объединил эти две толщины в одну группу, потому как они схожи в своей функциональности. Металл этой категории прекрасно держит форму и не столь капризен к перемещениям в пространстве во время подготовительных работ и в монтаже. Металл подходит для любого уклона кровли, на который рекомендуется использовать данный вид кровельного покрытия – от 14 градусов. Выбор в пользу данного варианта оптимален с точки зрения цена-качество и долговечность покрытия.

Оптимальный вариант – выбор в пользу 0,5 мм в виду меньшей стоимости по сравнению с металлом толщиной 0,55 мм. Так же 0,55 мм металл практически не встречается на рынке и если проанализировать статистику отгрузок металлургических комбинатов проката с цветным полимерным покрытием этой толщины, то мы увидим, что доля 0,55 мала.

0,6

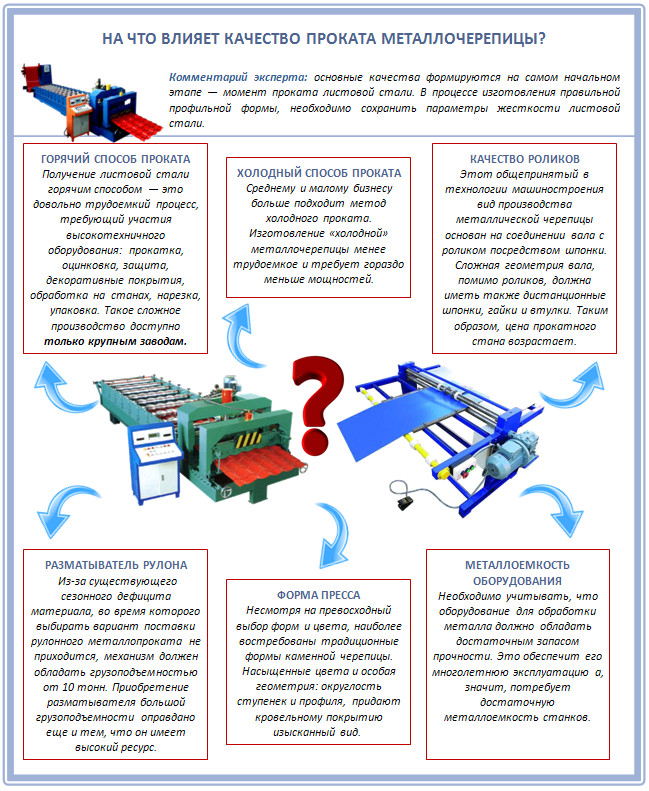

Как правило станки металлочерепицы у производителей настроены на изготовление материала из толщины металла 0,45-0,5 – самых востребованных толщин. Поэтому вряд ли кто-то будет специально перенастраивать станок на металл 0,6 мм ради единичных заказов. В итоге на выходе вы получите металлочерепицу не до конца отформованную с остаточным напряжением металла.

Соответственно возникает проблема отсутствия невидимости стыков листов. В дополнение толстый металл по этой же причине сложнее в укладке, т.к. с помощью него сложно скомпенсировать неизбежные неровности подконструкции – на функциональность может это и не повлияет, но визуально кровля будет смотреться небрежно. А так как металлочерепицу выбирают в первую очередь из-за ее эстетики, тогда лучше остановить свой выбор на профнастиле аналогичной толщины, чем на металлочерепице.

По всем интересующим вопросам Вы можете обратиться к нашим менеджерам в точках продаж.

Выбор

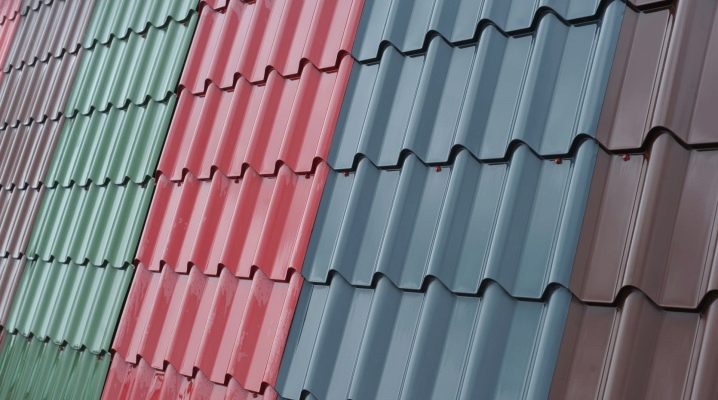

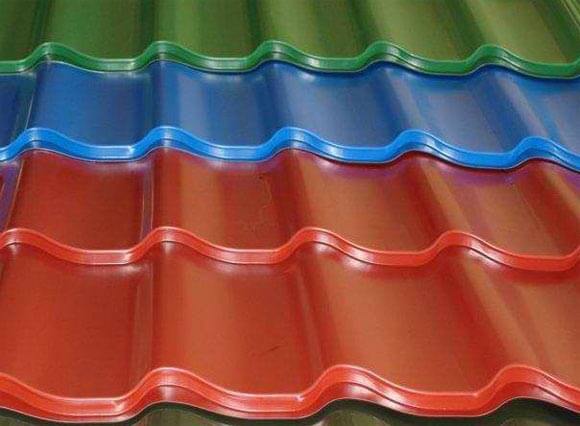

Выбор металлочерепицы

Внешний вид металлочерепицы имеет значение. Он обеспечивает привлекательность кровли. Но главное – качество.

• Толщина – минимум 0,5 мм. Чем толще – тем лучше.

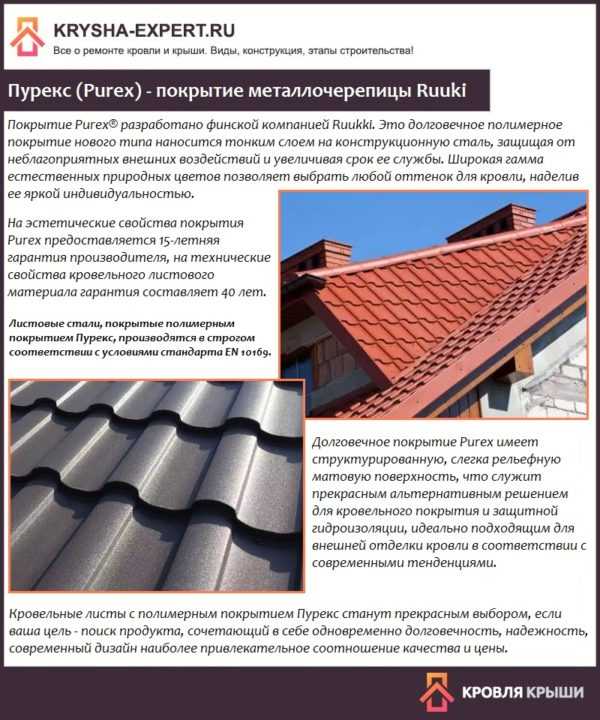

• Покрытие. Конечно, «Хулиган» — шведского производства, имеющий три слоя напыления кварца приобрести в России достаточно сложно и дорого. Но следует учесть, что пластизоль, полиэстер – вчерашний день для металлочерепицы.
• Количество цинка – не менее 275 г. на кв.м.
• Геометрия листа – в стопе не должно быть зазоров. Неровные листы не смогут обеспечить герметичность покрытия.

Полезные советы при выборе

Помимо вышеуказанных критериев при подборе кровельного материала необходимо обращать внимание на следующее:

• Приобретаемые листы металлочерепицы должны иметь толщину не меньше 0,5 мм.
• Лучше отдавать предпочтение материалу с профилем, который обладает незначительной по высоте волной, учитывая излишнее растяжение.
• Рекомендуемая толщина цинкового защитного покрытия должна быть не меньше 225 г/кв. м.
• Нужно выбирать продукцию положительно зарекомендовавшего изготовителя, поскольку ее выпуск совершается на качественном и правильно настроенном оборудовании в соответствии с мировыми стандартами.
• Перед приобретением необходимо обязательно визуально осмотреть листы металлочерепицы на отсутствие повреждений. Во многих больших строительных магазинах имеются образцы, которые желательно попытаться продавить пальцем. Если это удастся осуществить, то вместо данной продукции следует отдать предпочтение другой.
• При наличии потертостей и царапин на новом кровельном материале лучше также избегать его приобретения.
• Перед покупкой важно учитывать информацию на упаковке, поскольку именно на ней может быть указано больше данных, чем поведает сертификат качества или продавец. Изготовитель, который беспокоится о целостности своей продукции, не станет экономить на защите своей продукции. По этой причине между каждым листом в пачке в обязательном порядке должен присутствовать специальный материал, что предотвратит вероятность повреждения защитного слоя металлочерепицы при перевозке. В ином случае при отсутствии средств защиты лучше поискать изделия другого производителя.

Узнав как выбрать металлочерепицу для крыши дома, удастся сделать самостоятельно правильный выбор и избежать приобретения некачественного кровельного материала, что быстро утратит свои качества и потребует достаточно скорой замены.

Вас может заинтересовать:Чем резать ондулин на крышу своими руками лучше всегоПреимущества и недостатки металлочерепицыЧем просверлить шифер плоский и волнистый: самостоятельное проделывание отверстий

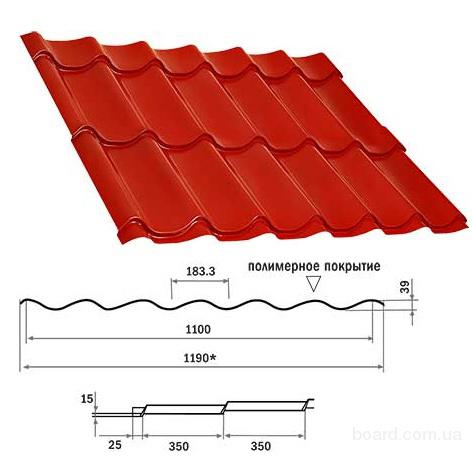

Свойства и размеры материала

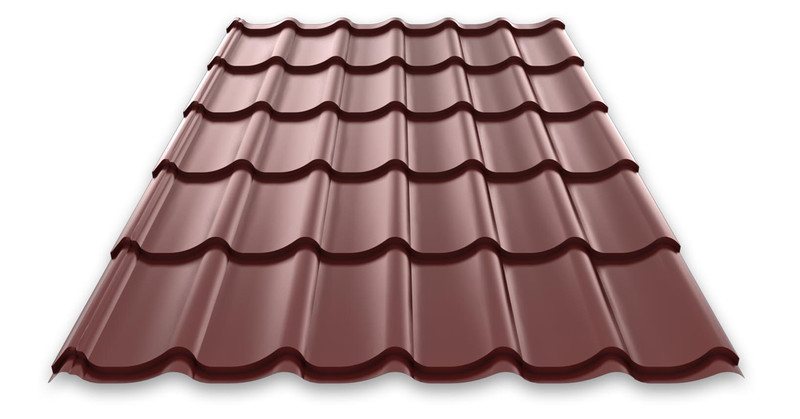

Изделия представляют собой оцинкованные металлические листы, имитирующие керамику по цвету и фактуре. Они покрыты особым составом, препятствующим появлению коррозии, и грунтовкой. Низ лакируют, а на верхнюю сторону наносят полимерный слой. Как правило, для этого используется полиэстер. Он не выгорает на солнце, стоек к агрессивной химической среде, его сложно повредить при механическом воздействии.

Средний вес деталей составляет 5 кг/м2. Стандартная толщина оцинкованного основания — 0,5 мм. Ширина нижней части, опирающейся на обрешетку, равна 110 см, верхней — 118 см. Длина может быть разной и составлять от 0,5 до 10 м. Удобнее транспортировать и устанавливать листы длиной от 1 до 4 м. Затащить их на крышу можно своими силами без подъемного крана. Их разрезают перед отгрузкой по заранее заготовленной схеме — делать это на объекте крайне неудобно.

Высота выступающих частей (гребней) равна 40 мм, расстояние между ними — 350 мм. Срез располагается на расстоянии 5 см от самой высокой точки волны. Крайний выступ называют капельником. Он немного приподнят над нижним уровнем.

Нахлест на краях сборных элементов составляет от 6 до 8 см. Чтобы влага, попавшая в стык, не задерживалась внутри, в нем предусмотрены специальные каналы для ее удаления.

Кроме самого полотна, в комплект входят и другие кровельные элементы — планки, коньки, ендовы, крепления, комплекты для мансард и других выступающих частей крыши.

Правила монтажа металлочерепицы на трапециевидных и треугольных скатах

ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства.

Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.

Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.

Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).

Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.

Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.

Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.

Только в этом случае вы сможете красиво состыковать в верхней части хребты и конек. В большинстве случаев стык двух хребтов и конька вы красиво сделаете с применением пластмассового У-тройника. В случаях, когда У-тройник не подойдет для такого стыка, примените окрашенные самоклеящиеся ленты, применяемые обычно для устройства примыканий при работе с цементно-песчаной или керамической черепицей. При хороших жестяницких навыках вы сделаете красивые стыки хребтов и коньков из плоского листа с применением саморезов, заклепок и герметика.

Подготовка к работе

Первым этапом работы будет закупка материалов, подготовка необходимых инструментов и спецодежды, а также сооружение приспособления, которое будет использоваться для подъема листов на крышу.

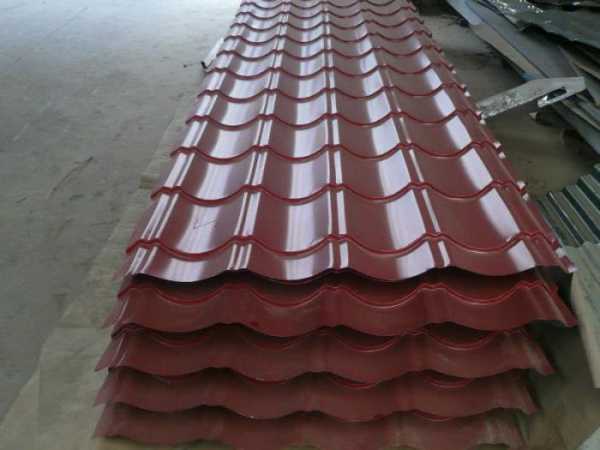

Хранение материала

Купленную металлочерепицу нужно правильно перевозить, разгружать и хранить до момента начала работ:

• Материал продается в пачках, для перевозки упаковок необходимо использовать машину, кузов которой по длине равен или превышает длину пачек.
• При разгрузке материала нужно быть максимально аккуратным. Категорически запрещается перемещать пачки или отдельные листы методом волочения.

• Хранить невскрытые упаковки следует в проветриваемом помещении. Если это невозможно, то на улице строят навес и решетчатый настил, на котором упаковки располагают с уклоном, чтобы исключить вероятность застаивания влаги.

Подготовка материала и спецодежды

Для укладки металлочерепицы не потребуется приобретения специального инструмента. Необходимо подготовить:

• Шуруповерт и дрель;

Совет! Удобно использовать инструменты, снабженные аккумуляторной батареей, чтобы не путаться в проводах в процессе работы.

• Молоток;
• Измерительный инструмент (рулетка);
• Мел или маркер;
• Ножницы по металлу ручные или вырубные ножницы с электроприводом.

Совет! Если ножниц по металлу под рукой нет, можно разрезать листы ножовкой или электрическим лобзиком. Болгарку использовать для резки материала категорически запрещено.

Для работы стоит приготовить рабочий комбинезон, перчатки, обувь на мягкой подошве. В процессе разрезания листов нужно использовать защитные очки.

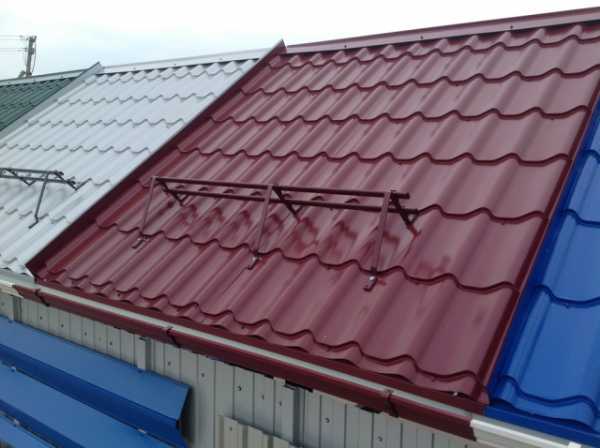

Укладка крыши из металлочерепицы

Перед тем как правильно покрыть крышу металлочерепицей, проверяют ее на наличие перекосов. Дефекты нужно устранить. Затем начинают укладывать металлочерепицу.

Самый маленький уклон кровли из металлочерепицы равен 14 градусам. Настил выполняют в один лист в том случае, если расстояние от карниза до конька ската составляет шесть метров. Если это расстояние больше шести метров, то покрытие нужно стелить в два листа, а нахлест между ними должен равняться десяти сантиметрам.

Перед тем как выполнять кровельные работы, необходимо сквозь крышу вывести различные трубы. Когда выполняются кровельные работы, не стоит выполнять облагораживание фасада дома, потому что раствор или краска может легко попасть на крышу, чем испортит внешний вид настила.

Перед покрытием крыши металлочерепицей необходимо правильно подготовить материал. Листы разрезают ножницами по металлу. Болгаркой пользоваться запрещено, потому что она нагревается, а это способствует разрушению покрытия листа и черепица становится непригодной.

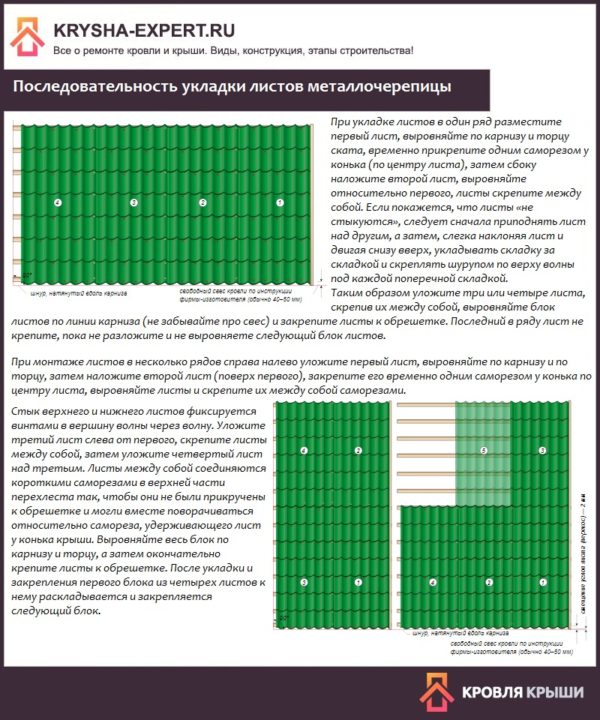

Листы черепицы начинают укладывать с торца ската. Если крыша в виде шатра, то монтаж начинают с самой высокой точки. Укладывают их с левой, и правой стороны ската. Первый лист начинают укладывать по карнизу и закрепляют с выступом в 4 сантиметра. Крепятся листы саморезами при помощи шуруповерта или дрели со специальной насадкой.

Второй лист металлочерепицы укладывают справа налево внахлест на первый, а если монтаж делается слева направо – подкладывается под него.

Так же укладывают и третий лист. Соединенные листы выравнивают строго параллельно карнизу. Если лист состыковывается по длине, работы производятся следующим образом: все листы соединяются и выравниваются по торцу кровли.

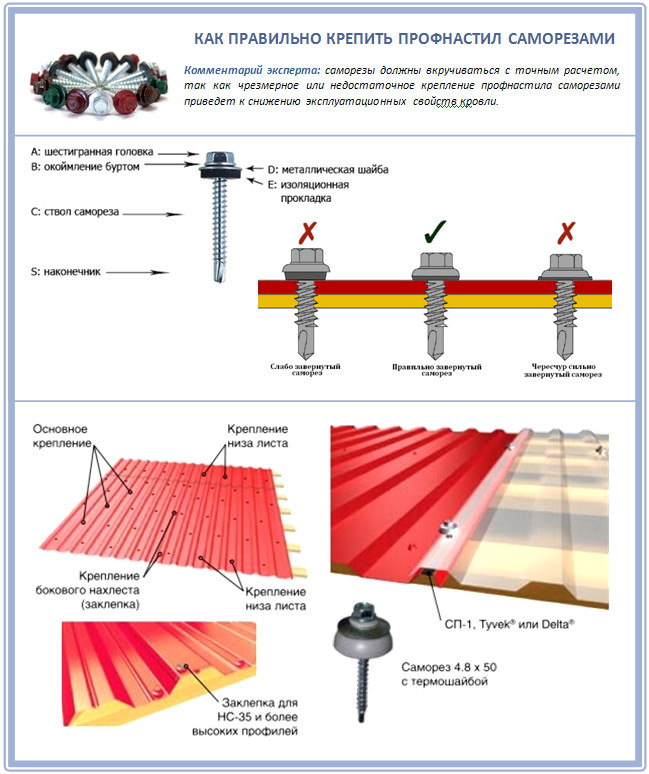

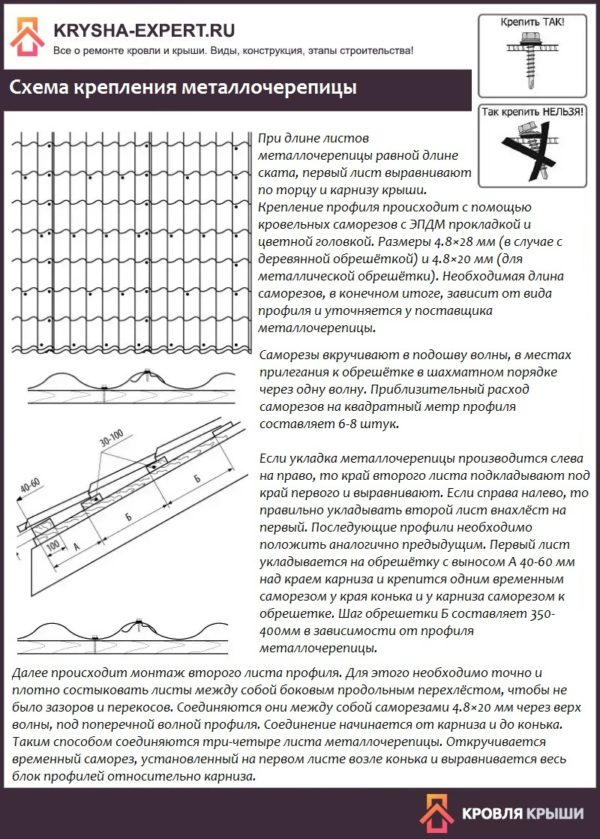

Нижнюю часть листа прикрепляют саморезами в подошву волны, при этом необходимо пропустить одну волну. Также следует контролировать длину шага волны листа из металлочерепицы. Затем начинают вкручивать саморезы в шахматном порядке через волну. Боковой нахлест скрепляют при помощи саморезов, вкручивая их в гребень волны. Это позволяет сделать практически незаметными шляпки шурупов, потому что они будут находиться постоянно в тени.

Чтобы рядом лежащие листы прилегали как можно плотнее, делают смещение центров крепежей в стыкуемых волнах на 5 миллиметров. В этом случае нижний лист очень плотно будет прижат к верхнему.

Как перекрыть крышу металлочерепицей?

Нередким также является вопрос, как перекрыть старую крышу металлочерепицей.

Чтобы сделать это правильно, необходимо удалить старый кровельный материал и проверить состояние обрешетки и стропил. Стропила должны быть сухими, без следов гниения. Если они нуждаются в ремонте, надо их отремонтировать, иначе они значительно сократят срок службы всей кровли в целом.

Только затем строго по технологии можно произвести гидро-, пароизоляцию и утепление кровли.

Процесс перекрытия крыши металлочерепицей состоит из закрепления листов материала на обрешетке. При двускатном типе кровли укладку начинают с торца. Если же кровля имеет шатровый вид, листы крепятся на самых высоких точках, двигаясь в процессе монтажа вниз.

При этом соблюдают такой порядок действий: карнизную планку крепят к карнизной доске так, чтобы при этом нахлест планок был не менее 10 см. Первый лист металлочерепицы размещают на обрешетке и закрепляют возле конька саморезом. Следующий лист устанавливают так, чтобы нижние края листов составляли ровную линию. Листы фиксируют саморезами на стыке волн, следя, чтобы саморез не входил в обрешетку. Получив в процессе монтажа ровную нижнюю линию, равняют ее по карнизу и закрепляют окончательно.

Благодаря обновленной крыше ваш дом приобретает новый нарядный вид.

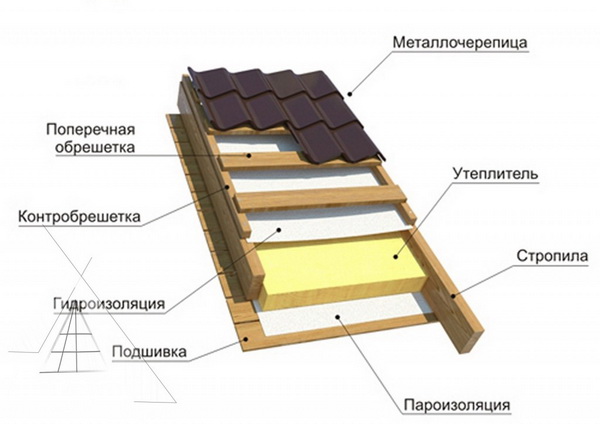

Обустройство основания под металлочерепицу

Строительство каждого варианта кровли обязательно начинается с монтажа надёжного основания. Сначала, начиная от карнизов, строго горизонтально, поверх стропильной системы необходимо положить гидро- и ветрозащитную диффузионную мембранную плёнку. Защитное покрытие крепится к стропилам при помощи скоб.

Важно! От торцевого края крыши применяемый гидроизоляционный материал непременно должен выступать минимум на 210,0 мм!

После надёжной фиксации скобами мембранной плёнки нужно смонтировать из досок (25,0х40,0 мм) контробрешётку. Она полностью закрепит изоляцию и обеспечит адекватную воздушную циркуляцию. Поверх контробрешётки необходимо уложить несколькими слоями гидроизоляционный материал исключительно по направлению расположения стропил.

Подсказка! Плёнку нужно укладывать обязательно с провисом в 12,0-21,0 мм по краю стропильных ног, соблюдая 155,0-миллиметровый нахлёст по швам соседних полос!

В итоге, получается гидроизоляционный слой, не боящийся внезапной перемены температурного режима.

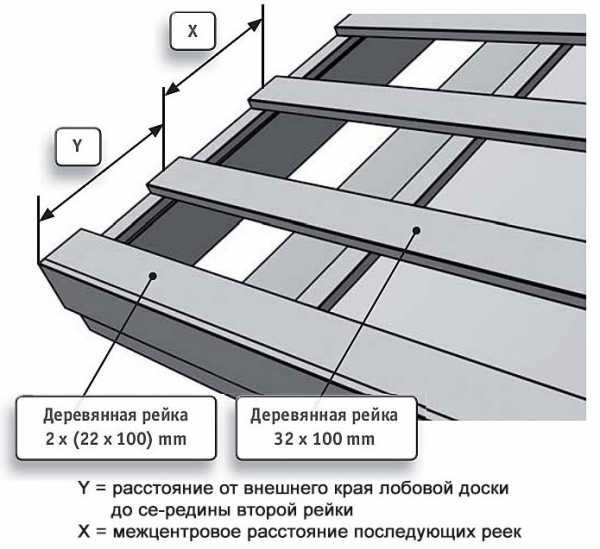

Следующим этапом создания основания под листы металлочерепицы будет монтаж горизонтальной обрешётки. Чтобы создать надёжную обрешётку для крыши, где стропильные фермы имеют шаг в 900,0 или 1200,0 мм, идеально подойдут доски 30,0х100,0 мм. Если промежуток между фермами равен 600,0 мм, можно использовать доски 25,0х100,0 мм. Как правило, обрешёточная краевая рейка имеет большие размеры (на 10,0 мм) по сравнению с остальными каркасными досками.

Начинать монтировать обрешётку для листов металлочерепицы следует от начала карниза. С этого же места позже начнётся покрытие кровельным материалом. Такой принцип монтажа очень важен при формировании, так сказать, «карниза ступенчатого типа». Расчёт шагового промежутка для обрешётки осуществляется по показателю длины волн на листах металлочерепицы.

Особенности кровельного пирога под холодную крышу

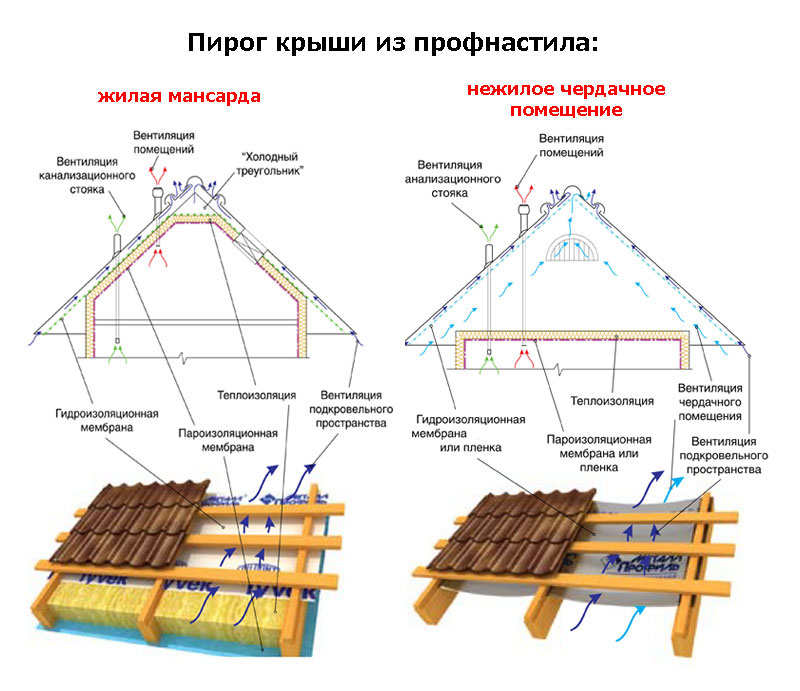

Схема обустройства кровельного пирога, для обычной, холодной крыши здания, намного проще, чем, к примеру, для утепленной конструкции. По сути, такое несложное кровельное сооружение, имеет только обрешетку, профлисты металлочерепицы и качественную гидроизоляцию.

Устройство холодной кровли из металлочерепицы

Прежде всего, гидроизоляционную пленку, необходимо, с помощью строительного степлера либо мелких гвоздей, надежно зафиксировать. После, поверх нее, положить контробрешетку. Стоит сразу отметить, что используемые, для надежной фиксации контробрешетки, саморезы, одновременно прижимают и, уложенный ранее, гидроизоляционный настил крыши.

Как и в пироге для теплой, так и для холодной крыши, гидроизоляция крепится с определенным отступом. Этот отступ, примерно в 20-30 мм, делается как от обрешетки, так и от черепичного настила. Отступ нужен для того, чтобы конденсат (влага), как правило, накапливающийся под кровлей, свободно мог стекать в водосточный лоток.

Если-же, должный отступ проигнорировать и прикрепить гидроизоляцию плотно, к элементам кровельной конструкции, то проявляющийся конденсат, быстро спровоцирует необратимую коррозию, черепичного металла.

Далее, поверх гидроизоляции и контробрешетки, как правило, укладывается обрешетка, аналогичная той, что используется для утепленной крыши. Монтаж какой-либо пароизоляции, в данном варианте крыши, капитальной постройки, не требуется.

Стоит также отметить, что технология устройства кровли из металлочерепицы без теплоизоляции, из-за отсутствия должной шумо- и звукоизоляции, используется довольно редко, в жилых строениях.

Монтаж конька кровли

Перед тем, как начать укладывать коньковую планку своими руками, следует обеспечить, под кровлей, надежную, должную вентиляцию пространства. Если-же, для эффективного решения проблемы, планируется делать точечные вентиляционные продухи, то, во избежание любой деформации, их нужно хорошо уплотнить по краям.

Схема укладки конька крыши

Ежели конек плоский, то его планки, как правило, монтируются в нахлест. Но если-же, данное приспособление, имеет полукруглую форму, то крепление конструкции, производится по линиям металлопластикового профиля.

Коньковые узлы кровли здания, со скатами треугольной и трапециевидной формы, формируются путем, качественной подгонки планки конька, к хребтовому уклону.

Ендовые узлы

Для того, чтобы правильно обустроить узлы кровли из металлочерепицы своими руками, требуется промежуточная конструкция и разжелобочный элемент, который крепиться на этой конструкции. Помимо этого, с помощью укрепления обрешетки, дополнительными досками перекрытия, ендову рекомендуется качественно усилить.

Схема устройства внутреннего узла

Монтаж планок ендовы, производится в нахлест, на 200-400 мм, совершая монтажные действия, от карниза до конька. На нижней планке, на уровне карниза крыши, нужно сделать бортик. Под коньком и под последней планкой, внутреннего узла, рекомендуется сделать уплотнение.

Граничащую с ендовой, черепицу, более правильно, обрезать на 70-100 мм, от оси с одной и другой стороны. Ендова, как правило, фиксируется на саморезы. И если профлисты обрезаны, то крепить их и внутренние узлы, нужно в точках соприкосновения металлочерепичного перекрытия и плоскости, в которой зафиксированы планки ендовы:

• На планке, сделав отступ от оси, примерно 300 мм;
• на профиле, в самом низу волны, ниже штамповки, на 150 мм.

Не редко, места среза профлистов, дополнительно декорируются спец-накладками, которые укладывают снизу вверх, в нахлест минимум 100 мм. Помимо декоративной функции, данные накладки, серьезно снижают риск задувания снега, под косые срезы, черепичного настила. Также, благодаря этим нехитрым спецприспособлениям, влага быстро скатывается в ендову.

Устройство кровли из металлочерепицы ‒ Технология обхода труб

Как правило, в состав кровельной конструкции, входят ни только ровные скаты крыши, но и другие, не менее важные, элементы. К примеру: дымоходы, вентиляционные трубы и каналы. Из-за этих элементов, процесс обустройства кровли здания, серьезно усложняется. Поэтому, в такой ситуации, рекомендуется использовать другую, пошаговую инструкцию:

1. Вначале, по сторонам, например дымоотвода, качественно укладывается гидроизоляция;
2. После, на поверхности ската, для должного отвода воды, устанавливается желобок. Он надежно фиксируется, не далее чем на 800 мм, от высокой стенки, дымоотводной трубы;
3. Далее, согласно пошаговой инструкции, немного выше прохода, монтируется дополнительная обрешетка;
4. Затем, лишнее, у листов черепичной кровли, с двух сторон от дымохода, обрезается.

Укладка металлочерепицы вокруг дымохода

Такая конструкция, имеет 100% прочность, лишь при строгом соблюдение, следующих правил монтажа:

• Во время качественной фиксации фартука саморезами, более правильно, применить уплотнитель;
• фартуком должна быть хорошо прикрыта, ближайшая вершина волны профлиста;
• вначале крепится внутренний, а уже после, внешний, верхний фартук. Он должен быть, на 100 мм, надежно прикрыт металлическим профилем, кровельного настила.

Если-же, фартук будет установлен иначе, к примеру, прямо в надрезе, то затекание дождевой или талой воды, не избежать. Такой негатив, совсем не гарантирует, совершенно теплую и достаточно функциональную, кровлю здания.

Крыша из металлочерепицы, достаточно прочное и долговечное, строительное сооружение. Но все-же, это достигается ни только положительными характеристиками, данного стройматериала. Если-же вы, не будете следовать всем рекомендациям и правилам укладки, то такого благоприятного эффекта, будет трудно достичь. И ваша, кровля дома из металлочерепицы, не будет иметь хорошие эксплуатационные характеристики. А значит, будут постоянные проблемы, для решения которых, понадобятся дополнительные, серьезные как финансовые, так и временные затраты. Поэтому, нужно сразу, делать все правильно и качественно.

Размер металлочерепицы для крыши, ее важность, полная и полезная ширина и длина

Металлочерепица — один из наиболее популярных материалов для кровли крыш у владельцев дач и загородных домов.

Ее основные преимущества – малая стоимость, долговечность и хороший внешний вид. Габариты металлочерепицы стандартизированы, что позволяет легко производить все необходимые расчеты количества листов для кровли.

Не всегда строение крыши имеет прямоугольный скат, существуют овальный, шатровый и иные типы. Для классических скатов можно изготовить полноразмерные листы, которые покроют крышу от начала до вершины. Это позволит обеспечить лучшую герметичность, так как поперечные стыки будут отсутствовать.

В случае заказа таких длинных листов по иные типы скатов, потребуется осуществить их обрезку, которая увеличит количество обрезков и как следствие – расходы.

Существует ряд причин, по которых не следует пользоваться слишком длинными листами металлочерепицы:

1. Возможные нарушения формы листа. При перевозке и перемещении на крышу довольно длинных листов возникают большие трудности, вследствие чего их целостность может нарушиться
2. Довольно большие расходы времени и средств на транспортировку, так как для листов длиной более 6 метров потребуется специализированный транспорт

Размеры листа

Полная ширина листа

Данный параметр часто меняется с каждым производителем металлочерепицы, но, как правило, используется два стандарта в и метров. Полная ширина листа измеряется от одного края до противоположного.

Нахлест по ширине

Когда лист металлочерепицы накладывается на другой, то место их контакта называется – нахлест или перехлест. Это позволяет увеличить прочность кровли и обезопасить крышу от протечек.

Нахлест по ширине листа металлочерепицы не очень большой и составляет от 6 до 8 сантиметров.

Полезная ширина

Полезная ширина классифицирует ту ширину, которая осталась после перекрытия листов. Ее можно рассчитать по следующей схеме – от общей ширины листа отнимается та часть, которая остается под соседним листом.

Полная длина

Длина данного материала для кровли может быть абсолютно разной. Большинство производителей выпускает на рынок ряд стандартизированных наборов листов, длина которых меняется от 500 до 3650 миллиметров.

Измеряется данная величина от одного конца листа до противоположного.

На данный момент существуют технологии по выпуску листов металлочерепицы длиной до 8000 миллиметров. Применяются данные экземпляры крайне редко.

Специалистам удалось обозначить оптимальное значение длины металлочерепицы, которое равняется 4000 мм.

Этому выбору сопутствует ряд причин:

• Расходы денежных средств для покрытия крыши данными листами минимальны. Это связано с меньшей площадью нахлестов, тем самым, полезная часть листа увеличивается
• Понижается количество затрат на покупку саморезов для крепления листов
• Затрачивается меньше сил на подъем листов покрытия для ее установки, так как листов мало и они не настолько громоздки. Это позволяет затрачивать меньшее время на проделывание работ
• Данный размер наиболее оптимален для погрузочных работ. Также, условия хранения данной продукции не такие сложные.

Однако, производители будут готовы выпустить листы индивидуального размера.

Решая вопрос о выборе оптимальной длины листов металлочерепицы, необходимо учитывать то, что слишком большая длина может привести к повреждениям и изгибаниям листа в ходе транспортировки и установки.

Нахлест по длине

Нахлест по длине представляет собой площадь листа, которая накрывается соседним сверху листом. Это происходит по той причине, что это позволяет увеличить герметичность и прочность кровельного покрытия.

Полезная длина

Полезная длина представляет собой формулу, по которой от полной длины отнимается длина перехлеста. Величина последнего составляет от 100 до 150 сантиметров и изменяется у различных производителей листов металлочерепицы.

Толщина

Обыяная толщина листов металлочерепицы для кровли составляет от 0.4 до 0.6 миллиметров. Для экономии, некоторые производители допускают материал толщиной мм., другие наоборот, используют увеличенную толщину в 0.8 мм. Большая толщина позволяет увеличить прочность и долговечность кровли.

Следующая таблица содержит данные по размерам данного кровельного материала у наиболее разных производителей:

Правильный подход к выбору размеров металлочерепицы позволит сократить расходы денежных средств на установку кровли.

Металлочерепица для кровли: размеры и расчет

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

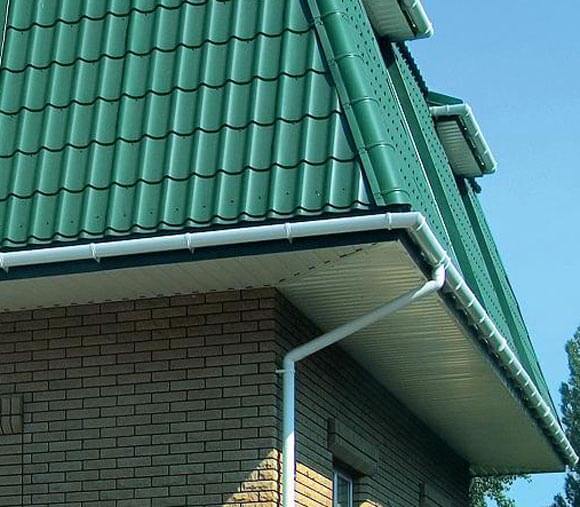

Водосточная система

Водосточная система крыши позволяет уменьшить негативное влияние влаги на нижние элементы кровли, сохранить красивый вид фасада здания, а также способствует отведению воды от основания. Для начинающих мастеров, основной сложностью на данном этапе работ является установка кронштейнов желобов.

В случае, если монтаж кровельного материала не был произведен, то крепеж фиксирует на нижних рядах обрешетки. Этот вариант наиболее оптимален, поскольку при необходимости ножка кронштейна может быть согнута для достижения правильного угла наклона желоба.

Если же кровельное покрытие уже было смонтировано, то можно попробовать установить крепежные изделия на боковую поверхность стропила или использовать лобовую доску. В первом варианте, применяются кронштейны на ножке, загнутой на 90° для более удобного крепления. Во втором – по периметру крыши на краю карниза устанавливается доска, на которую крепится профиль с крюками. При этом во избежание переливания воды в желобе, крюки должны быть закреплены так, чтобы кровля перекрывала водосток на половину или треть его ширины.

Также следует отметить, что последний способ возможен только в случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм.

Как крыть крышу металлочерепицей: пошаговая инструкция

Конструкция стропильной системы и обрешетка

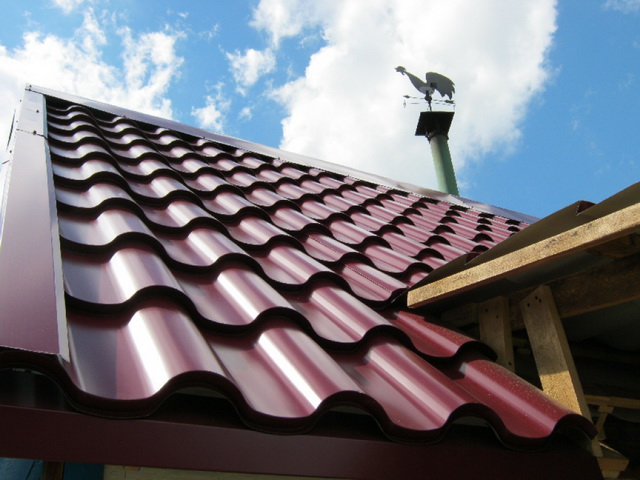

Старайтесь укладывать металлочерепицу без повреждений или изъянов

Стропильная система представляет собой скелет будущей крыши. Во-первых. необходимо позаботиться о том, чтобы она могла выдерживать сильные порывы ветра. Во-вторых. стоит помнить, что будущей крыше придется выдерживать скапливающийся снег. Современные строительные требования таковы, что крыша должна выдерживать нагрузку около 350 кг на площадь в один квадратный метр. При этом в расчет не берется вес самого материала.

Итак, обрешетка – это несущая основа для листков кровли и покрытия крыши. Для ее сооружения используются бруски 50*50 мм и доски 30*100 мм. Материалы следует предварительно обработать антисептиком. К стропилам первым делом поверх гидроизоляции от конька до карниза прибиваются бруски. К ним прибивают доски обрешетки по горизонтали. Расстояние от первой доски до середины второй в зависимости от типа металлочерепицы должно составлять от 300 до 350 мм.

Гидроизоляция

На этом этапе самое время задуматься о гидроизоляционном слое. Его рулоны раскатываются на стропилах. При этом первый слой должен на 20-25 мм выступать за края карниза. Гидроизоляция укладывается с нахлестом в 150 мм между рядами. Провис пленки между стропилами допускается не более 20 мм. Крепление пленки можно выполнять обычным строительным степлером с оцинкованными скобами.

Теплоизоляция

Если чердак будет не складом ненужных вещей, а жилым помещением, то перед монтажом металлочерепицы уделите внимание утеплителю. В качестве теплоизоляционного материала наиболее подходят базальтовые маты или минеральная вата. Они размещаются между стропил. Между утеплителем и гидроизоляцией должен оставаться зазор в 20 мм. После завершения монтажа утеплителя он плотно закрывается пароизоляционной пленкой с внутренней стороны стропил.

Как отремонтировать крышу из рубероида — инструкция для устранения различных дефектов.

А о том, как обновить старую кирпичную кладку читайте в этой статье.

Советы по установке водостока с крыши собраны здесь.

Монтажные работы

Подготовка к монтажу металлочерепицы закончена, теперь можно начать перекрывать крышу. Технология монтажа выглядит так:

1. Необходимость еще одной обрешетки уже поверх гидроизоляции. Укладка листов в один ряд.
2. Ряд требуется стелить справа налево.
3. Первый лист кладется с выравниванием по карнизу .
4. Листы крепятся в центре с помощью кровельного самореза. Его не надо ввинчивать до конца, так как вскоре саморез придется убрать.
5. Второй лист укладывается на первый внахлест. Их надо основательно скрепить саморезами.
6. По такой схеме кроем целый ряд.
7. После этого металлочерепицу прикрепить к обрешетке. Исключение составляет последний лист. Его следует окончательно закрепить только тогда, когда будет выложен второй ряд.

Если решено делать монтаж в несколько рядов, то первый, второй и третий листы укладываются по схеме выше. Четвертый же лист кладется над третьим и по этому принципу укладывается весь скат.

Крепление дополнительных частей

Если на чердаке жилое помещение — подумайте над утеплителем для крыши

Казалось бы, что самый сложный этап укладки металлочерепицы позади, но силы еще понадобятся на монтаж всевозможных дополнительных элементов:

• Ендова устанавливается с накладками в том месте, где скат примыкает к скату. Нижние края ендовы должны находиться поверх карнизных планок, сверху на планки нижней ендовы следует положить уплотнитель.
• Торцовая планка крепится по схеме снизу-вверх. Нахлест планок – не более 10 см по длине.
• Конек. В месте соединения конька не следует оставлять небольшие зазоры. Для этого по верхним слоям черепицы можно уложить уплотнитель, а конек прикрепить саморезами.

Напоследок хочется обратить внимание на некоторые важные моменты. Стоит помнить, что монтаж конька осуществляется в последнюю очередь, ведь листы укладываются сверху вниз. При монтаже последующие ряды стоит обязательно подсовывать под предыдущие. Подбирать саморезы надо таким образом, чтобы они из головки соответствовали цвету материала. Металлочерепица крепкая, но легкая, так что ее легко может снести даже небольшой порыв ветра.

При монтаже металлочерепицы НЕЛЬЗЯ

• работать в обуви с твердой подошвой
• наступать на гребень волны
• брать материал голыми руками
• ставить ногу перпендикулярно скату
• наступать на лист полной стопой

Процесс укладки металлочерепицы хоть и прост в плане исполнения, но очень сложен с точки зрения очередности действий. Чтобы покрыть крышу на многие годы вперед, все этапы необходимо делать правильно.

Металлочерепица является одним из несомненных лидеров на рынке кровельных материалов. Это недорогой и долговечный материал. При правильной последовательной укладке крыша из металлочерепицы прослужит от 25 до 50 лет.

Нравится? Поделитесь с друзьями

Монтаж мансардного окна в металлочерепицу

Считается, что установка мансардных окон – задача не для новичков, и с этим вопросом лучше всего обращаться к специалистам, которые имеют должный опыт работы в данной сфере. Но это вовсе не значит, что сделать самостоятельно нереально, в особенности, если использовать пошаговую инструкцию для чайников. Монтаж металлочерепицы и установка самого окна в этом случае вполне могут пройти без каких-либо проблем.

В первую очередь стоит обратить внимание на то, что максимально возможная ширина такого окна должна быть на 80-120 мм меньше, чем имеющийся между стропилами проем. В случаях, когда стропильный шаг очень маленький, производят установку двух небольших окон в соседних нишах.

Установку окна проводят после того, как полностью сделан кровельный «пирог», далее нужно установить монтажный брус, для которого использую те же доски, что и для стропильной системы. Затем производят установку рамы и монтируют створки. Очень важно позаботиться о качественной гидроизоляции, чтобы в дальнейшем окно не стало источником проникновения осадков в дом.

Монтаж мансардного окна проводится после укладки всех слоев кровельный пирога

Конечно, приходится вносить некоторые изменения в процесс монтажа обрешетки под металлочерепицу, и уделять особое внимание вопросу монтажа конька металлочерепицы, если планируется мансардное окно. Но все эти сложности более чем оправданы превосходным результатом, который ждет владельцев в результате.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

Металлочерепица – наиболее универсальный кровельный материал, который подходит для строительства любых зданий – жилых домов или коммерческих объектов. Но даже если вы купите металлочерепицу высшего качества, но монтаж доверите выполнять непрофессионалам, то в дальнейшем у вас могут возникнуть серьезные проблемы с эксплуатацией крыши. Технология монтажа этого кровельного материала требует определенных знаний и навыков. Например, одним из важных моментов укладки листов – это грамотно произвести нахлест металлочерепицы.
