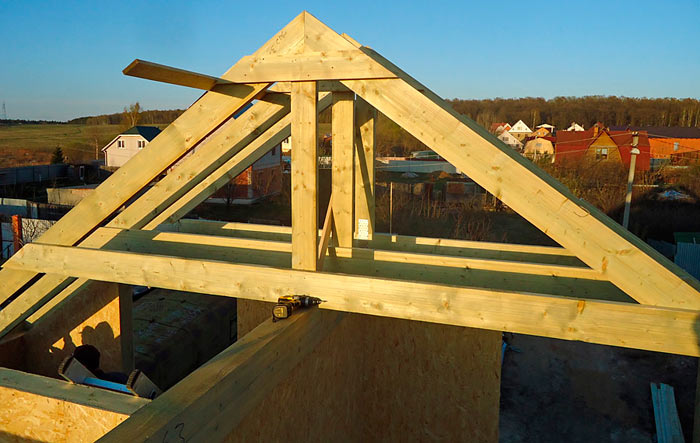

Стропильная система двухскатной крыши и ее устройство

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Особенности монтажа стропильной системы деревянного дома

Способ крепления стропильной системы деревчнного дома

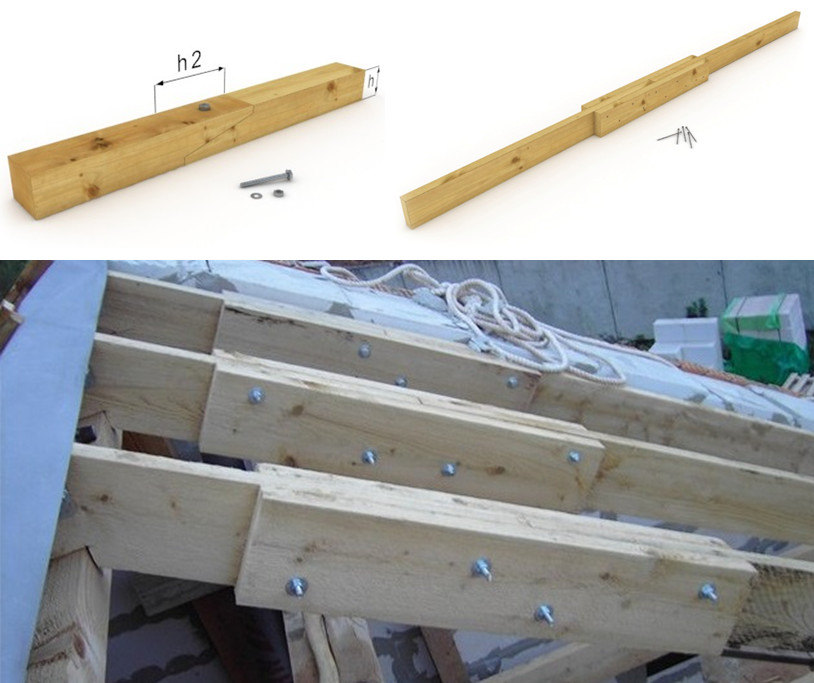

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Основные части конструкции стропильной системы

Мауэрлат – это основание стропильной системы. Мауэрлат равномерно распределяет нагрузку на наружные стены строения.

Стропильная нога – жестко фиксирует элементы кровли, отвечает за угол наклона ската. От расположения стропильных ног зависит внешний вид крыши.

Прогон – скрепляет стропильные ноги. Коньковый прогон располагается верхним, боковые прогоны – сбоку.

Затяжка – скрепляет стропильные ноги в нижней части и предотвращает их «разъезжание». Стойки и подкосы – обеспечивают стропильной системе дополнительную жесткость.

Лежень – расположен снизу, параллельно коньку и служит основанием и опорой стойкам и подкосам.

Обрешетка – устраивается перпендикулярно стропильным ногам. Выполняется из досок или брусков Она призвана передавать нагрузку с кровельного материала на стропильные ноги и служить основанием для кровельного материала.

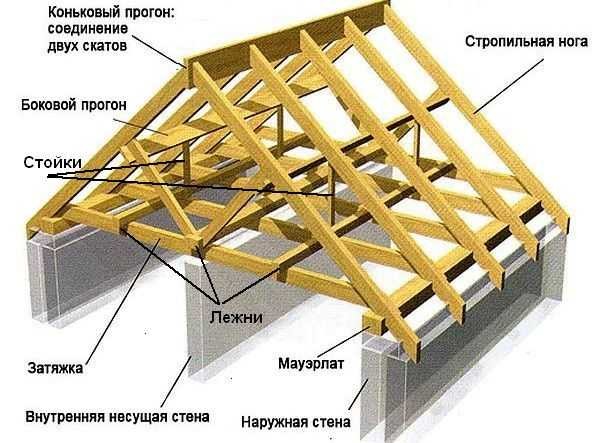

Названия деталей

Конек крыши – место стыка двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части конструкции.

Кобылки – устраиваются для организации свеса.

Свес крыши – это расстояние от стены дома до края кровли, предназначенный для защиты дома от попадания на стены избыточного количества осадков.

Подготовка к началу работ

Перед тем как сделать двухскатную крышу потребуется подобрать материалы. Монтаж начинается с выбора древесины. Чтобы построить своими руками надежную конструкцию, устойчивую к внешним факторам потребуется выполнить следующие рекомендации:

Для строительства лучше выбрать хвойные породы первого или второго сорта

• правильно будет выбрать материалы хвойных пород древесины (ель, сосна, лиственница более устойчивы к гниению);
• сборка конструкции ведется из древесины первого или второго сорта, применение третьего для ответственных элементов недопустимо;
• лучше выбирать те пиломатериалы, которые произведены в северных регионах, чем сложнее условия произрастания дерева, тем плотнее его структура;
• стараются выбирать тот материал, который срублен в конце холодного периода года (февраль-март).

Далее стоит выбрать сечение стропильной ноги. Оно зависит от следующих моментов:

• нагрузка от снегового покрова (снеговой район);
• масса кровельного покрытия;
• шаг стропил;
• пролет (расстояние между опорными точками);
• толщина утеплителя.

Таблица средних значений стропильных ног

Теплоизоляционный слой требуется при проектировании в подкровельном пространстве дома жилого помещения – мансарды. Чаще всего выполняется установка своими руками минераловатного материала для повышения теплоизоляционных характеристик. При этом важно обеспечить вентиляционный зазор между теплоизолятором и кровельным покрытием. Высота стропильной ноги не должна быть меньше, чем толщина утеплителя. Для увеличения просвета вводят такой элемент системы как контробрешетка – брусок, который прибивается параллельно стропильной ноге и увеличивает ее высоту.

Наиболее удобный шаг стропил для частного дома тот, который обеспечивает расстояние между ними в свету 0,58 м.

Это позволяет правильно установить плиты минеральной ваты без подрезок и доборных элементов. Для такого шага можно привести следующие рекомендации по сечению в зависимости от пролета:

• пролет 3 м – размер стропила 40х150 мм;
• 4 м – 50х150 мм;
• 5 м – 50х175 мм;
• 6 м – 50х200 мм.

Важно знать следующее: на несущую способность и сопротивление изгибу больше влияет высота, чем ширина. При необходимости увеличить несущую способность эффективнее наращивать высоту. Еще один элемент, сечение которого потребуется подобрать – обрешетка. Самым оптимальным значением станет толщина 32 мм. При повышенной нагрузке значение увеличивают до 40 мм.

Остальные составляющие стропильной системы дома назначаются конструктивно, исходя из того, какие пиломатериалы имеются в наличии. Но при этом стоит все-таки учитывать прочностные требования.

Сразу же после покупки материала, перед тем как начнется сборка системы, потребуется обработать своими руками все элементы специальными составами.

Двускатная, как и любая другая кровля дома нуждается в следующих видах защиты:

• антисептическая, производится в обязательном порядке, позволяет предотвратить процессы гниения и возникновения плесени и грибка (даже если не установка планируется через какое-то время после покупки древесины, обработка выполняется незамедлительно);
• антипиренная, выполняется по желанию, но очень важна, повышает способность дерева сопротивляться возгоранию, чем увеличивает безопасность строения.

Устройство стропильной системы деревянного дома

Помимо хорошего фундамента, каждый дом нуждается в надёжной крыше, защищающей его от протечек дождевой влаги и других природных воздействий. Для того чтобы крыша служила долго и была надёжной, необходимо грамотное устройство стропильной системы.

Из чего состоит стропильная система?

Основа крыши деревянного дома включает в себя ряд элементов стропил, которые, взаимодействуя между собой, создают единую конструкцию.

Стропильная система включает в себя:

Правильно собранная конструкция прослужит долго и надёжно защитит прочие элементы дома от влияния осадочной влаги.

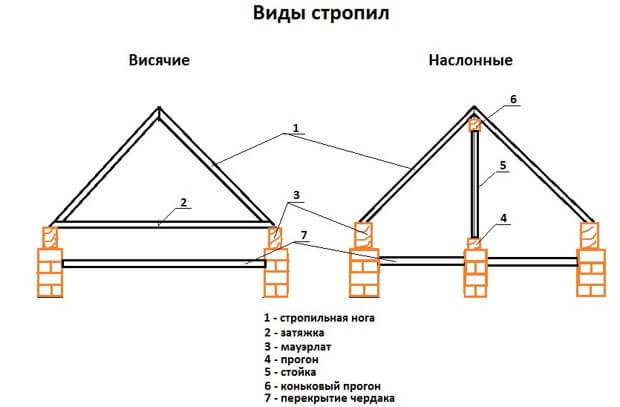

Стропильные системы бывают двух видов – с висячими и наслонными несущими элементами. Тот или другой тип применяется в различных случаях – в зависимости от размера дома и других факторов.

Как правильно подобрать материал?

Самым распространённым материалом для устройства стропильных сооружений на сегодняшний день является древесина.

В процессе строительства деревянной конструкции необходимо придерживаться следующих правил:

• Необходимо определиться с видом кровельного покрытия и основываясь на информации о весе будущей кровли, выбрать сечение бруса, который будет применяться при строительстве;
• Содержание влаги в материале играет немаловажную роль, древесина естественной влажности, распущенная на пилораме, для стропил не подойдёт, потому что при высыхании она может деформироваться, специальным прибором – гигрометром можно определить степень влажности пиломатериала, по правилам, она не должна превышать пятнадцати процентов;
• Стоит обращать внимание на наличие сучков и их количество на погонном метре бруса – чем больше сучков, тем более материал подвержен разрушениям;
• Обработка материала крайне необходима, существуют антибактериальные и противопожарные смеси, которые наносятся с помощью кисточки на древесину;
• Также стоит обратить внимание на свойства дерева разных пород – не все они хорошо подходят для изготовления такого важного элемента, как стропильная система, при выборе лучше прислушаться к мнению специалистов;
• Не стоит думать об экономии, нужно приобретать только самые качественные материалы, независимо от их стоимости.

От правильного подбора материалов для проведения работ по установке стропил и других элементов системы зависит прочность и долговечность крыши и всего дома.

Монтаж

Благодаря широкому выбору материалов, процесс монтажа, всё меньше относят к трудоёмкой работе, и всё чаще выполняются дизайнерские конструкции разного уровня. Для долговечности строения, нужна качественная стропильная система брусового дома, качество которой напрямую зависит и от монтажа.

Основные этапы монтажа:

1. выравнивание выступающих частей;
2. установка стропильных ферм;
3. монтаж стоек;
4. установка кобылок;
5. работы по обрешётке или сплошному настилу, в зависимости от типа кровельного материала, который планируется применить для финишных работ.

После выполнения этих этапов можно приступать к кровельным работам.

Советы профессионалов

Стропильная система деревянного дома имеет ряд особенностей, на которые следует обращать внимание и при выборе материала, и при проведении строительных работ, и при составлении проекта – на всех стадиях сооружения. Высококвалифицированные специалисты, которые работают в этой сфере достаточное для приобретения ценного опыта количество времени, считают, что не следует экономить на качестве используемых материалов.

Это главное правило при строительстве дома, сооружении крыши или стропильной системы в частности. Нужно внимательно выбирать материал, учитывая опыт знакомых, отзывы о работе компании-застройщика.

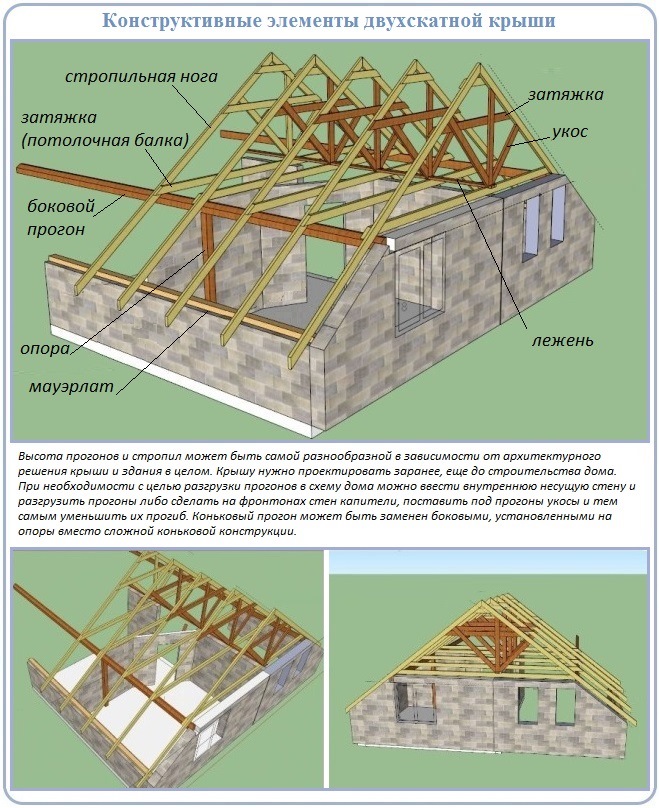

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Переходим к измерениям

(я покажу, как все подсчитать вручную, без калькулятора – прим. переводчика).

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины. Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12). Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)

Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ: Пробег(«2)+Подъем(«2)=Диагональ(«2)             («2) — я обозначил «в квадрате». 19,1406 + 4,7851 = Диагональ(«2) Диагональ = квадратный корень из 23,9257 Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено. А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Монтаж и сборка стропил

До установки стропил выполняется крепление мауэрлата к продольным стенам с использованием анкерных болтов. Затем определяется оптимальное сечение стропильных ног с учетом их длины и шага между ними. Если требуются пиломатериалы не той ширины и длины, которые имеются в наличии, то нужные размеры достигаются путем их сращивания с помощью крепежных элементов. При использовании утеплителя расстояние между стропилами необходимо подобрать таким образом, чтобы теплоизоляционный материал пришлось обрезать как можно меньше. Установку стропил двускатной крыши производят в следующем порядке:

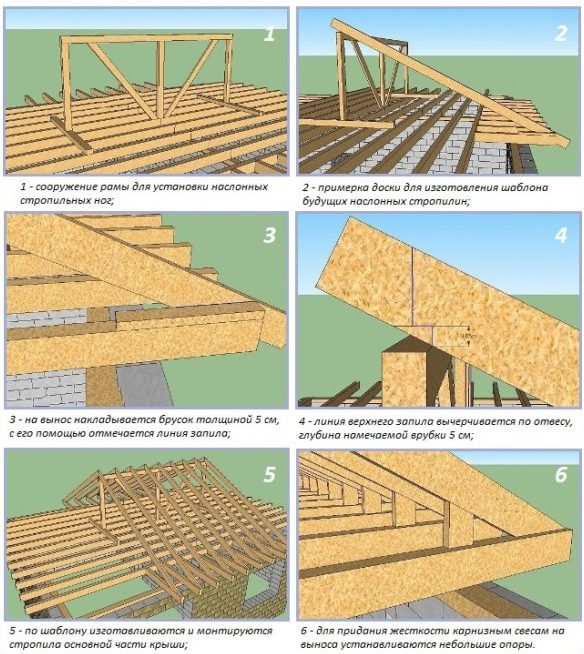

1. Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
2. Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится угол наклона ската крыши, который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
3. Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
4. С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.

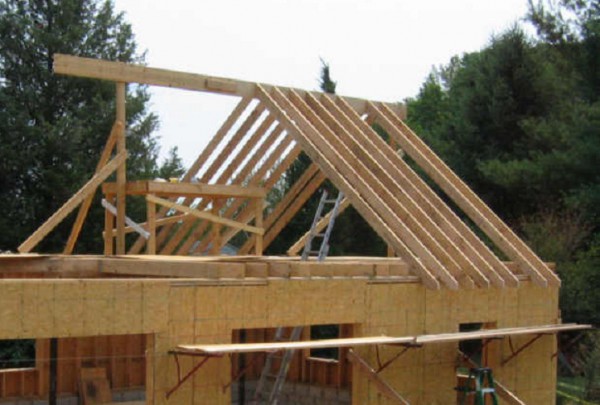

5. Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
6. Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.

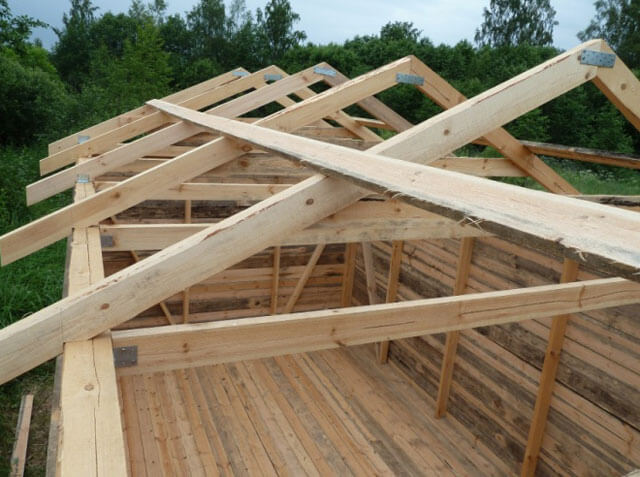

7. После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
8. Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.

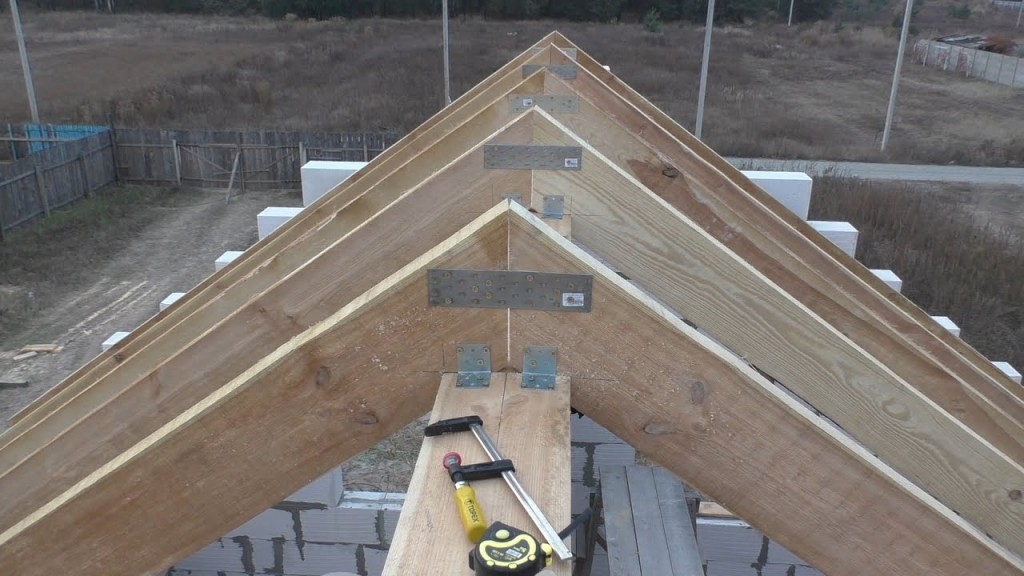

9. Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Что собой представляет стропильная система двускатной крыши

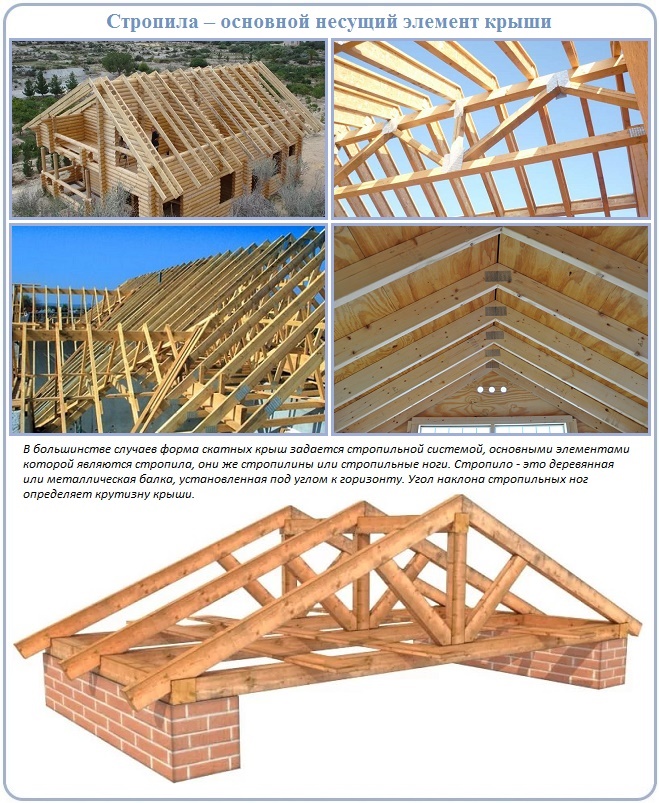

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Каждый из элементов кровли имеет свое назначение Источник

Элементы стропильной системы двускатной кровли

1. Мауэрлат

   . По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.

2. Стропила

   , установленные под наклоном.

3. Конек

   , он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.

4. Затяжки

   . Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.

5. Балки перекрытия

   , которые формируют потолок в комнате и пол в чердаке.

6. Одна из балок перекрытия, которую называют лежнем

   . Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.

7. Опорные стойки

   , они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.

8. Подкосы

   , они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Наслонные стропила с опорными стойками под коньковым прогоном Источник

Вам это может быть интересно! Теплая крыша – это немаловажная деталь при строительстве энергоэффективного дома. Из статьи по следующей ссылке Вы сможете узнать, как правильно утеплить крышу дома.

Пошаговая инструкция по монтажным работам

Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно. Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.

Изначально нужно выполнить следующее:

• Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.

• Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.

Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.

Установка мауэрлата

Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.

При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

Рисунок 11. Крепление стропил с помощью скользящего крепежа

В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.

Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении

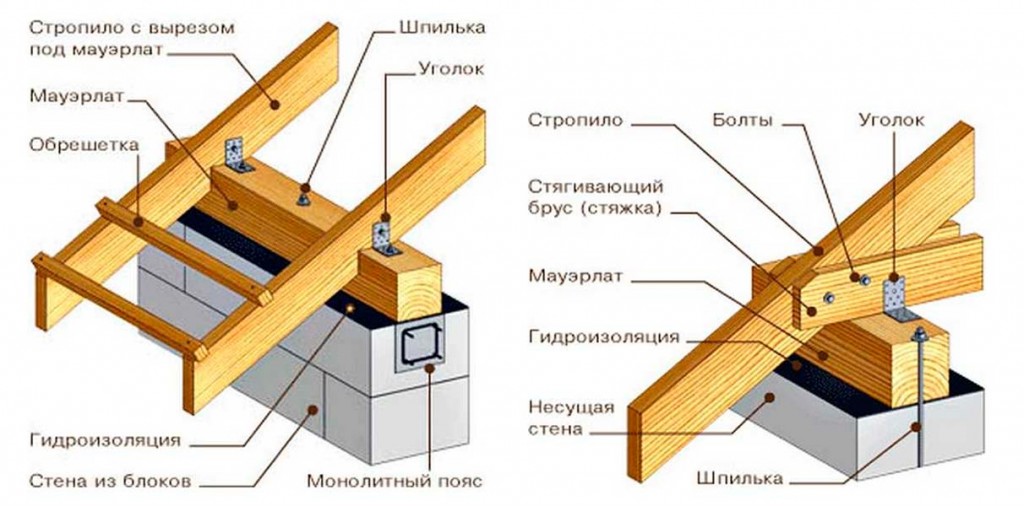

Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.

При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.

Формирование кровельных слоёв

Дальнейшие действия зависят от того, какой кровельный материал будет использован для покрытия. Если он жёсткий, типа шифера, металлочерепицы, керамической черепицы или профнастила, то по верхним плоскостям стропильных балок монтируется обрешётка.

Если чердак не отапливается

Монтаж обрешётки крыши

Полотна укладывают с нахлёстом не менее 10 см, и сначала прикрепляют к стропилам степлером. Затем скотчем проклеивают стыки, после чего уже в ход идёт рейка, за счёт высоты которой обеспечивается зазор для вентиляции крыши.

Поперёк контробрешётки набивается обрезная доска, размер которой подбирают в зависимости от шага между стропилами. Чем он больше, тем толще должна быть доска обрешётки. Ширина обычно одинаковая, 100 мм.

Расстояние между досками определяется расчётом и зависит от параметров кровельного материала.

Вот как выглядит соотношение межстропильного шага и толщины доски горизонтальной обрешетки:

1. 600 мм – 20 мм;
2. 900 мм – 23 мм;
3. 1200 мм – 30 мм;
4. 1500 мм – 37 мм.

Структура обрешётки холодной кровли с жёстким покрытием

При использовании для покрытия кровли мягкого материала (ондулина, гибкой черепицы), основание под него должно быть сплошным, поэтому доска монтируется не с шагом, а встык.

Как вариант, для настила используют листовой материал, в основном OSB-плиты. Ими же подшивают скаты кровли и с внутренней стороны.

Сплошной двускатный настил под мягкий кровельный материал

Если под крышей мансарда

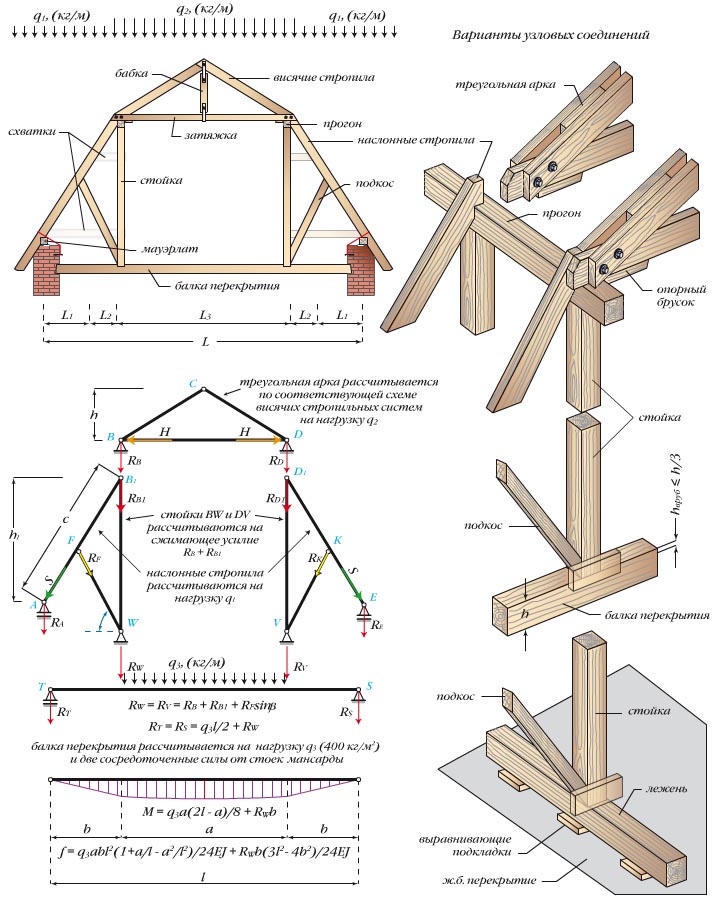

Стропильная система двухскатной крыши мансарды конструктивных отличий от холодного варианта не имеет, но пирог составляется несколько по-другому.

В мансардном этаже, крыша – всё равно, что для каркасного дома внешние стены (проекты мансардных крыш представлены в нашей статье). Она должна не только уберечь подкровельные помещения от продувания и протекания, но так же обеспечить надлежащий температурный режим, и желательно, доступ света, для чего в скатах или фронтонах делают окна.

Схема устройства мансардной двухскатной крыши дома

Минераловатный или пенопластовый утеплитель (пеностекло здесь не используют в силу дороговизны и более существенного веса) закладывается не только в чердачное перекрытие, но и в структуру кровли (об утеплении перекрытий дома подробно рассказано в статье). Толщина утепления определяется расчётом, но не может быть менее 200 мм.

При этом очень важно сделать так, чтобы пар, проникающий внутрь конструкции через древесину и возможные щели, не смотря на наличие под внутренней обшивкой пароизоляционной мембраны, мог не оседать на минеральной вате или пенополистироле, а свободно выходить через маленький вентиляционный зазор.

Принцип вентилирования мансардной крыши

Свободное пространство в 3-4 см оставляют между утеплителем и контробрешёткой, придерживающей рулонную гидроизоляцию в обязательном порядке, иначе пары не будут иметь выхода и станут конденсироваться внутри, снижая теплоэффективность конструкции, и приводя к загниванию дерева.

Как утеплить дополнительно

При необходимости дополнительного утепления – в случае, когда расчёт определяет большую, чем 200 мм толщину утеплителя (это стандартная высота сечения стропильного бруса), устанавливают дополнительный слой.

Выбор кровельного материала в зависимости от угла наклона

Сделать это можно как изнутри, так и снаружи, но первый вариант выполнить проще, так как утепление обычно закладывается в процессе внутренней отделки.

И потом, нужно как можно быстрее накрыть крышу профлистом или другим кровельным материалом, установить водосточные лотки — чтобы, пока не закончен монтаж, дождь не мог намочить утеплитель и стропила.

Крышу нужно накрыть как можно быстрее

Когда с крыши не капает, изнутри всё можно делать не спеша и формировать через дистанционные обрешётки даже несколько дополнительных слоёв.

Чтобы они не «съедали» подкровельное пространство, очень удобно для этой цели использовать рулонные фольгированные материалы из вспененного полиэтилена.

Дополнительное утепление Пенофолом

В плане сохранения тепла они в 4 раза эффективнее пенопласта или минваты, а чтобы не создавались мостики холода и между полотнами не проникал пар, их стыки проклеиваются металлизированным скотчем. Далее, по обрешётке, которая монтируется поверх полотен, выполняется обшивка, выбор которой зависит от дизайна помещений.

Как закрепить мауэрлат на стенах правильно

Монтаж мауэрлата отличается для деревянных и кирпичных домов. В деревянных постройках функцию мауэрлата могут выполнять верхние балки. Чтобы установить стропила на брёвна, достаточно в балках вырезать углубления. Пазы должны быть вырезаны точно под размер.

Для кирпичных домов технология немного усложняется:

Мауэрлат крепится следующим образом:

При монтаже важно, чтобы брусья складывались в треугольник правильной формы. Также следите, чтобы брусья располагались в одной плоскости по горизонтали. Если так сделать, то это существенно облегчит дальнейшие работы, а также придаст конструкции достаточную прочность. Далее нужно на брусьях разметить место, где будут располагаться стропила. Пазы следует вырезать по толщине бруса.

Заключение

Крыша это третий конструктив дома (фундамент, стены, крыша). Этот конструктив осуществляет главную защитно-декоративную обязанность. Крыша оберегает весь дом от внешних климатический факторов и сохраняет тепло в доме. А ещё она создаёт притягательность дома за счёт эстетических объёмов, которые отвечают избранному зодческому образу.

Именно она извлекает и добивается приличного вида дома с однообразной и неинтересной коробкой стен.

Кровля это одна из конструкций крыши. Этот конструктив — финишное покрытие крыши. Её задачи защитно-декоративные.

Все крыши делятся на:

• плоские,
• и скатные.

Как правило, многие застройщики строят дома без проектов. Поэтому рекомендую хотя бы выполнить схему дома. Не только стен и перегородок, но и крыши до начала основного строительства, чтобы итог его в конце не огорчил Вас. Ведь Вы всю оставшуюся жизнь будете жить в доме, который построите сами. И дай Вам бог…

Будьте здоровы!

Двухскатная крыша своими руками: монтаж стропильной системы и устройство кровельного пирога

Проект любого дома включает проект крыши. Тип крыши зависит только от особенностей самого дома, от площади, количества этажей, особенностей его эксплуатации, стиля. Самой универсальной крышей является двускатная, о ней речь далее.

Преимущества такой крыши – простота, скорость возведения и экономичность, возможность большого выбора кровельных материалов для перекрытия. О строительстве двухскатной крыши своими руками и поговорим. Брус прочный материал, но крыша должна быть легкой, так как дерево не способно выдержать тяжелую кровлю.

При своей легкости она должна выдерживать снежный покров и сильный ветер. Строительство крыши своими руками сложное и ответственное дело, поэтому нужно сразу разобраться в конструктивных особенностях дома, четко распланировать последовательность работ. При сооружении крыши нужно абсолютно рассчитать все нагрузки.

Кроме того, нужно учесть, что построить крышу нереально одному, без помощи людей или спецтехники.

Стропильная система двухскатной крыши

Самая важная часть в строительстве двухскатной крыши своими руками — стропильная система. Она является основой будущей крыши. От того как стропила будут переносить нагрузки самой крыши, ветра, дождя и снега зависит как долго она прослужит. Этому вопросу уделим отдельное внимание. Все стропила должны быть перевязаны между собой по системе пазов, выступов, и быть единым целым, что позволит конструкции выдерживать максимально большие нагрузки.

Чтобы избежать боковой нагрузки на стены, необходимо установить стяжки на последний ряд брусьев на противоположные стены. Подойдет брус 150 на 100мм. Стяжки также будут служить и балками перекрытия, поэтому выпускать за наружный край стены их нужно на 400мм, с обеих сторон дома, чтобы после перекрытия кровельными материалами вода не попадала на стены. Края балок будут служить опорой для стропил. Количество балок подбирается индивидуально из характеристик дома.

Установив балки перекрытия, делают еще один ряд обвязки по периметру стен, в который врезают балки. Такой вариант основы может выдержать любую крышу и нагрузку на нее. Все соединения дублируются металлическими пластинами, благодаря которым стропила двухскатной крыши становятся прочнее, а при короблении бруса или балок крыша не вылетает из пазов и соединений. Стяжки монтируются цельные, без соединений. Если чердак планируется использовать, то скат крыши подымается на 30-45 градусов.

Нужно помнить, чем выше уклон, тем больше парусность для ветровой нагрузки и меньше для снежной.

Кровельный пирог

• При подборе материала для пирога нужно подойти очень ответственно, так как в последствии выбор наполнения кровли может повлиять на теплоизоляцию, звукоизоляцию, гидроизоляцию и пароизоляцию. А это в свою очередь на микроклимат в будущем жилье. Немаловажным аспектом будет и экономия на отоплении помещения, влажности в помещении, вентиляции.
• При нарушении порядка или замены материалов на более дешевый или отсутствие вообще такого. Вам грозит чрезмерная сырость, неоправданные затраты на отопление, плохая ветнтилируемость, повреждение бруса, гниение древесины, цвель.

• Правильный подбор составляющих пирога сделает здоровый микроклимат в Вашем доме из бруса. Для сохранения микроклимата в основании кровли располагают слой паро изоляции, это не дает возможность влаге из помещения попадать в подкрышное пространство. Над пароизоляцией располагают утеплитель.
• Утеплитель выбирают исходя из географического месторасположения дома. Пенопластом утеплять не рекомендуют, так как он не долговечен и его портят грызуны. Лучшим решением будет утеплитель на основе стекловолокна или бальзата.

• Исходя из конструктивных особенностей дома, утеплитель располагают внутри крыши, или снаружи. Утепляют весь чердак. Над утеплителем обязательно оставляют зазор. А потом – слой гидроизоляции в виде дышащей мембраны.
• Слой гидроизоляции располагается таким образом, что обязательно остается место для выхода воздуха, чтобы влага не скапливалась в утеплителе. Конденсат должен стекать по провесам гидроизоляции, не попадая на деревянные конструкции.
• На гидроизоляцию монтируют кровельный материал на обрешетку.

  При этом между покрытием и гидроизоляцией оставляют зазор для вентиляции. Изредка в качестве кровельного материала используют древесину в виде досок, дополнительно обрабатывая доски пропитками, для влагостойкости.

• Деревянная крыша уступает другим видам кровельных покрытий, более современным. Она не долговечна и не влагостойка.
• Для крепления металлического профнастила, используют саморезы с резиновыми прессшайбами, не пропускающими влагу под кровлю в местах крепления. После монтируют конек крыши и ветровые планки.

• Следует организовать водосток, он защитит стены дома от влаги, увеличит долговечность строения и фундамента.

Больше интересных и полезных статей на нашем сайте

Виды и устройство стропильной системы двухскатной крыши

Данную систему следует выбирать, из условий и количества опор, а также расстояния между ними.

Например, наслонные типы стропил будут опираться несущие стены сооружений (со внешней стороны), а также на доп. опоры внутри, если вдруг между основными будет более четырех с половиной метров расстояние. В нижней части стропильная нога опирается на брусья, передающие вес между крышей и стеной сооружения. Что же касается верхнего конца, то его соединяют с коньковым типом прогона, а также с иной стропильной ногой.

Висячая стропильная система двухскатной крыши обладает затяжкой, расположенной на том уровне, где находятся нижние опорные узлы, а может быть и выше, чем они. Здесь не предусмотрено промежуточных опор. Что касается расстояния между несущими с внешней стороны, оно должно быть до шести с половиной метров. Такой вариант относится к треугольной ферме, а между ними расстояние по плану от 1.3 до 1.8 метра.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

От чего зависит выбор стропил

На стропильную систему воздействует несколько разноплановых нагрузок и, выбирая сечение и длину, эти нагрузки следует учитывать. Их существует 2 вида:

1. Постоянные — это вес самой системы, плюс вес кровельного пирога;
2. Переменные — сюда входят ветровая и снеговая нагрузки.

Для расчета снеговой нагрузки сейчас существуют соответствующие карты в которых указан средний показатель для того или иного района. Величина измеряется в килограммах на метр квадратный. Для любителей точных данных есть строительные калькуляторы и СНиП ;

Карты снеговой нагрузки дают средние данные по региону.

Ветровая нагрузка высчитывается примерно также, по соответствующим картам, но здесь есть интересный нюанс. В ветреных районах нежелательно строить крутые скатные кровли, так как у них большая парусность. Зато на этих же крутых кровлях не задерживается снег, поэтому при расчетах нужно искать золотую середину.

Ветровую нагрузку можно рассчитать по формуле или по специальной карте.

• Один из самых часто встречающихся вопросов — это как высчитать шаг стропил и привязать его к длине и сечению доски. Безусловно, в строительной науке есть целый ряд формул и рекомендаций по этому поводу, но я обычно пользуюсь готовыми таблицами, одна из таких таблиц помещена ниже;

Чтобы рассчитать шаг стропил существуют готовые таблицы.

• Еще один момент — это отношение шага стропил к шагу подкровельной обрешетки. Проще всего установить стропила с минимальным шагом порядка 600 мм и тогда обрешетка под любой материал будет хорошо держаться. Если же вы желаете получить более точные данные, то они есть в таблице ниже.

Шаг обрешетки во многом зависит от шага стропил.
