Водоотвод с плоской крыши: сухая кровля при любой погоде

Описание

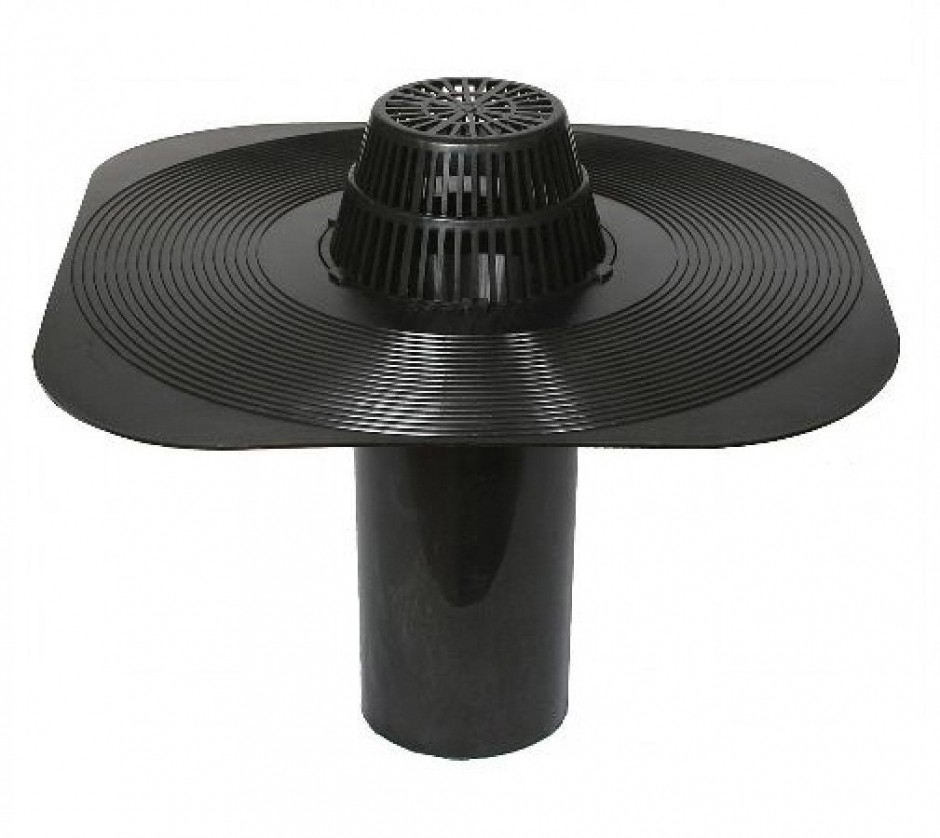

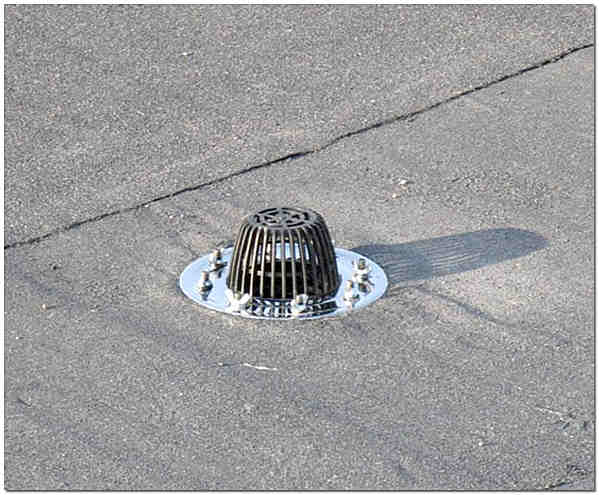

Кровельная воронка – центральная точка водосбора.

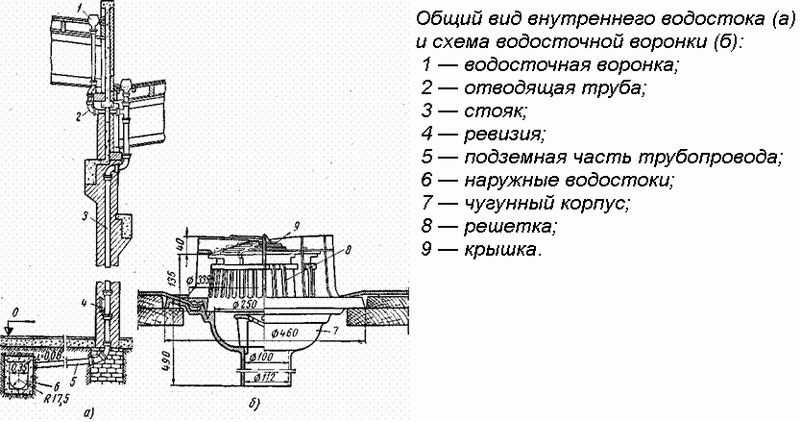

Воронки внутреннего водостока состоят из трех деталей: корпуса, прижимного фланца и решетки. Воронки — оптимальное решение, если требуется обеспечить отвод воды с плоских кровель коммерческих, жилых и промышленных зданий: они просты в установке и совместимы с большинством типов кровельных материалов, включая асфальто-бетон, рулонные битумные покрытия и кровельные мембраны из ПВХ.

Кровельные воронки применяют как при строительстве, так и при ремонте старых кровель. Воронки можно установить на любую кровлю, даже при условии непосредственного монтажа с чугунными, стальными или пластиковыми трубами. Предназначение воронок внутреннего водостока: быстро отвести от кровли, стен и фундамента дома талую и дождевую воду.

Достоинства и недостатки внутреннего водостока

Большинство современных домов делают с плоскими крышами, это позволяет удешевить строительные работы и увеличить их полезную площадь. Однако такая крыша более подвержена скоплению осадков, поэтому требует установки подходящего водостока. Он должен своевременно выполнять отвод дождевой и талой воды. Для крыш такого типа применяют два вида водосточных систем: внешние и внутренние. Внешние системы монтируют на наружные стены зданий, они просты в установке и обслуживании. Внутреннее устройство водостока предусматривает размещение труб внутри зданий и имеет массу преимуществ:

• элементы системы не видны;
• во время морозов вода в трубах не замёрзнет;
• высокая эффективность водоотлива;
• вода выводится прямо в сливную систему.

К недостаткам внутренней системы отвода воды с плоской кровли относят: сложность установки и перехода от наружной конструкции к внутренней; проблематичная чистка — для её выполнения необходимо разбирать наружное покрытие здания, отсоединять элементы системы.

Благодаря сифонно-вакуумному способу вода выводится под воздействием разряжения. Вода попадает в горизонтальные трубы через специальные воронки, а затем в вертикально расположенную трубу. После этого, благодаря процессу разряжения, жидкость выводится за границы здания. Данная система имеет хорошую пропускную способность, и вывести большие объёмы поступающей воды ей не составит труда. Кроме того, она имеет ряд других преимуществ:

• даёт возможность постройки крыши под различными углами;
• нужен меньший расход материалов;
• требует небольшой диаметр труб;
• высокая скорость течения воды препятствует накоплению сора в системе;
• более низкая стоимость, если сравнивать с гравитационным способом.

Материал комплектующих для устройства системы водоотведения выбирается в зависимости от покрытия кровли. Самым предпочтительным материалом для устройства внутреннего водостока является пластик. Его характеристики позволяют длительно им пользоваться без специального обслуживания. Современные трубы имеют рёбра жесткости, которые повышают их прочность. Недостаток лишь в том, что они могут деформироваться при резких перепадах температур, и не предназначены для обслуживания большого потока воды.

Часто используют также желоба и стояки, выполненные из металла, они более устойчивы и могут справиться с большим количеством воды. Такие системы устанавливаются на плоских кровлях с металлическим покрытием. Металлические трубы покрываются антикоррозийным раствором, что существенно продлевает срок их службы. Самые красивые, надёжные и долговечные — медные сливы, но стоят они дорого. Такая конструкция хорошо сочетается с деревянным покрытием, но они не будут смотреться с шифером или профнастилом.

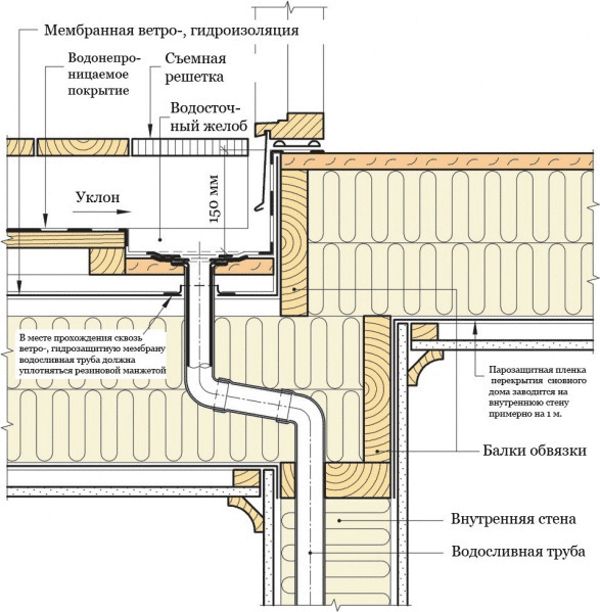

Внутренние водостоки представляют собой узлы из труб, решёток, розеток и уклонов. Чтобы их спрятать используют сайдинг-панели и сэндвич-листы.

Совет! При закрытии водостока следует обдумать не только установку покрытия, но и вариант его снятия для прочистки засорившихся элементов.

Трубы внутреннего водостока бывают разных сечений. В основном применяется прямоугольный профиль, он обладает лучшими пропускными способностями, прост в установке и очистке. Если водосток носит больше декоративный характер, чем практический, то устанавливают круглые или полусферические профили.

Скатная крыша

Для скатных крыш малоэтажных домов обустраивают внешний водосток вдоль кранизных свесов кровли. Это система горизонтальных желобов, проложенных с небольшим уклоном (3 — 3.5°) к водоприемным воронкам. А воронки служат узлами соединения с вертикальной водосточной трубой, которая заканчивается угловым сливом над дождеприемником ливневой канализации.

Для организации горизонтальной и вертикальной части водосточной системы предусмотрены дополнительные элементы, стыковочные узлы, крепления к фасаду и обрешетке кровли. Подробнее в статье: устройство водостока со скатной крыши.

Все производители предлагают несколько типоразмеров желобов и труб (от двух до пяти), которые в зависимости от размеров и конструктивных особенностей кровли позволяют оптимизировать систему по производительности водостока. Если не принимать в расчет элементы крепления, то основные детали системы делают либо из пластика, либо из металла.

Металлический водосток

В этой категории доминируют системы из холоднокатаной горячеоцинкованной листовой стали толщиной 0.5 — 0.7 мм. Многослойное защитное покрытие сделано по такой же технологии, что у профлиста или металлочерепицы, и имеет в качестве базовых цветов ту же самую палитру. Поэтому в декоративном отношении стальной водосток совместим с этими кровельными материалами.

Помимо стали, водосточные системы делают из таких цветных металлов:

• Алюминий. К достоинствам относится небольшой вес и простота монтажа. Один из наиболее известных отечественных производителей, компания Линкор, предлагает готовые системы с порошковой окраской деталей в нескольких базовых цветах или изготавливает под заказ в любом оттенке палитры RAL.

• Цинк-титан. Это многокомпонентный сплав из нескольких металлов с преобладанием цинка (если быть точным, то это практически чистый химический цинк — более 99% состава). Добавка титана увеличивает прочность, а меди — улучшает пластичность сплава. Относится к элитным материалам — водосток из этого сплава предназначен для фальцевых крыш из цинк-титановых листов или для кровли из сланцевой черепицы, которая имеет такую же цветовую гамму. Изначальный цвет — серый, возможно искусственное патирование в серо-голубой или темно-серый оттенок. Со временем может менять цвет почти до белого (зависит от состава легирующих компонентов).

• Медь. Элитный материал, водостоки из которого имеют узкую специализацию —медная фальцевая кровля, керамическая или сланцевая черепица. У полированной меди со временем происходит естественное патирование. Но на рынке есть предложения по продаже оксидированных и искусственно патированных водосточных систем (например, производства компании Fricke).

Также возможно устройство системы без прокладки горизонтальных желобов под свесом карниза. Такие решения используют на крышах из плоских кровельных материалов.

Первоначальный сбор и организация отвода происходит непосредственно на кровле с помощью разжелобовок и ендов, в устье которых устанавливают водосборные воронки. А дальше вода транспортируется по водосточной трубе к приемнику ливневой канализации.

Пластиковый водосток

Материал изготовления — поливинилхлорид (ПВХ). В отличие от металлических водостоков здесь нет «привязки» к кровельным материалам. Но есть другой аналог покрытия внешних ограждающих поверхностей — виниловый сайдинг.

Так же, как и фасадные панели, детали пластикового водостока изготавливают из модифицированного полимера. Специальные добавки, которые входят в состав ПВХ, обеспечивают стойкость к воздействию ультрафиолета (отвечают за стабильность цвета) и устойчивость к перепадам температуры.

Производители предлагают 5-6 стандартных цветов. Но у всех есть 4 базовых цвета: белый, серый (графит), коричневый и красный (кирпич). Кроме них могут быть также черный и зеленый.

Плоская крыша и водоотвод

Вряд ли есть более демократичный вариант, удобный в эксплуатации и ремонте кровли, чем плоская крыша.

Здесь можно обустроить место для отдыха, занятий спортом или для различных иных потребностей.

Коттеджи с террасами на кровлях выглядят романтично и экзотично, навевают ассоциации с жаркими странами, где дождь – большая редкость.

В России дождь и снег — обычное явление, поэтому скатные крыши (одно- и двускатные, вальмовые, мансардные) более распространены, чем плоские.

Скаты позволяют не уделять много внимания системе водоотвода – вода сама стекает вниз, а хозяевам необходимо лишь задать ей необходимое направление.

Если для плоской кровли не соорудить грамотную систему отведения воды, то последняя будет скапливаться на поверхности, постепенно разрушая гидроизоляционные материалы, начнутся протечки и придется осуществлять постоянный ремонт крыши.

Под водосточной системой плоских кровель понимают специфическую коммуникацию, которая собирает, отводит на безопасное для дома расстояние и сбрасывает дождевую или талую воду.

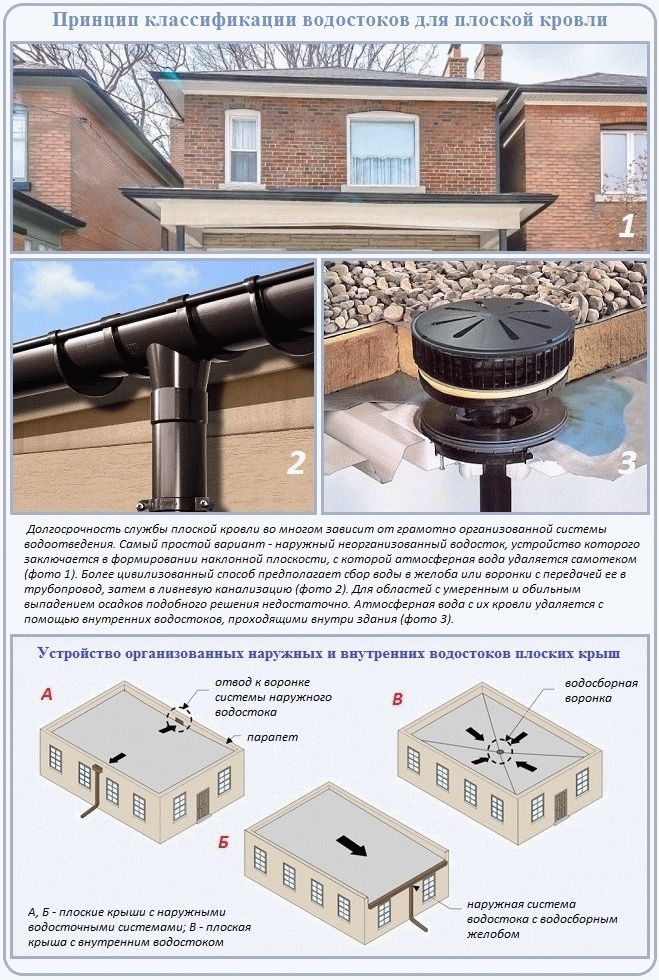

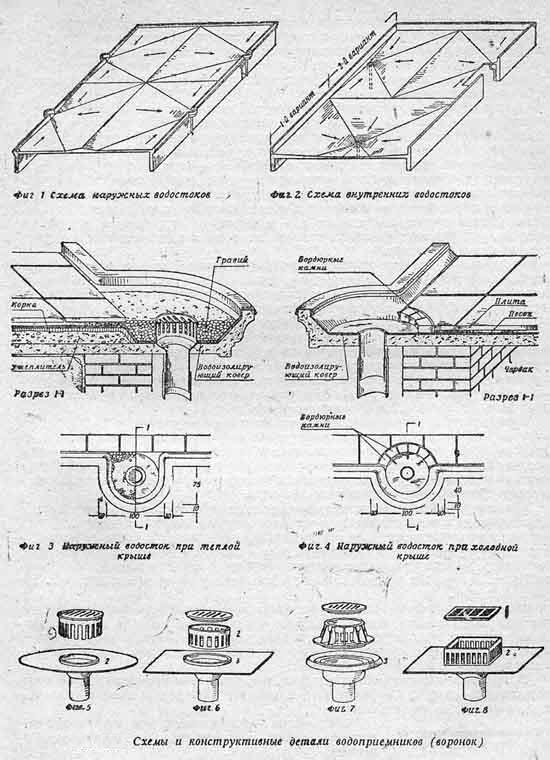

В общем, распространены два способа отведения лишней воды с плоской поверхности крыши:

1. наружный;
2. внутренний.

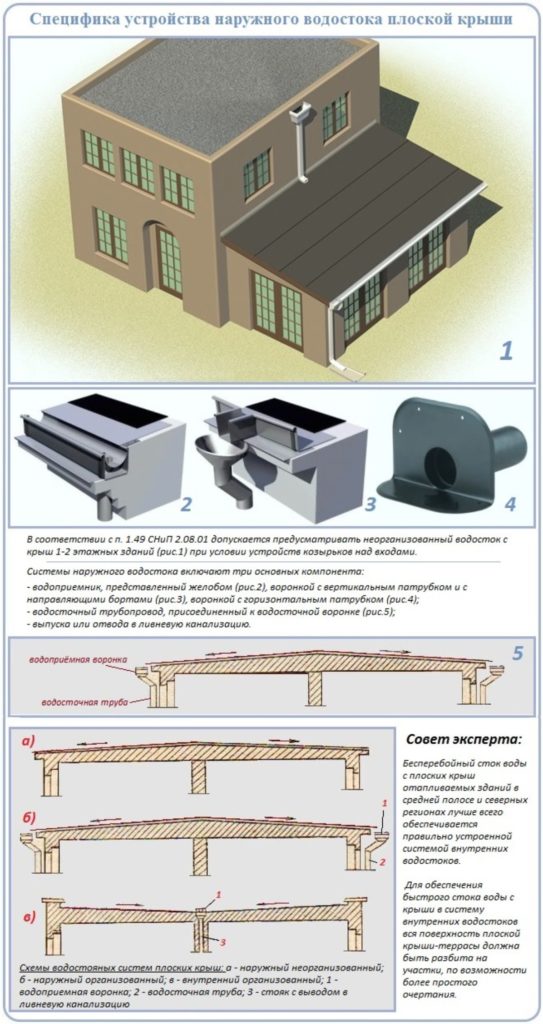

Наружное отведение – привычные нам водосточный желоб и трубы, куда вода затекает благодаря небольшому уклону крыши в 1-3 градуса. Уклон при этом направлен от центра крыши к местам водоотвода.

По трубам вода просачивается в ливневку или водосточную канаву. Преимущество такой системы в том, что ее проще и дешевле установить.

Наружный отвод воды наиболее эффективен на крышах с небольшой площадью, поэтому является универсальным для зданий хозяйственного назначения и небольших частных коттеджей.

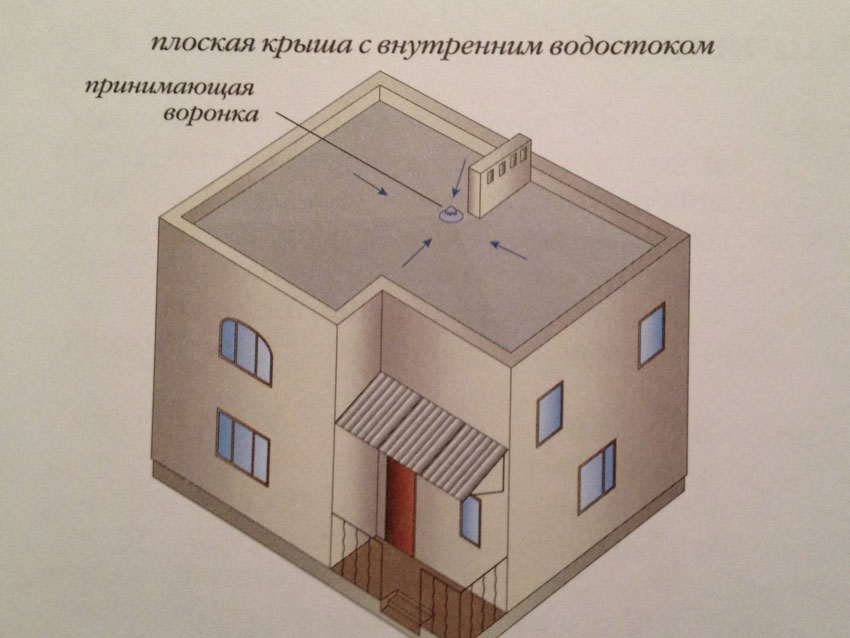

Внутренняя водосточная система подразумевает забор воды в центре кровли, для чего уклон делают от краевых частей крыши в центр, где устанавливают водосточные воронки.

Такая система водозабора подходит для плоских крыш любой площади.

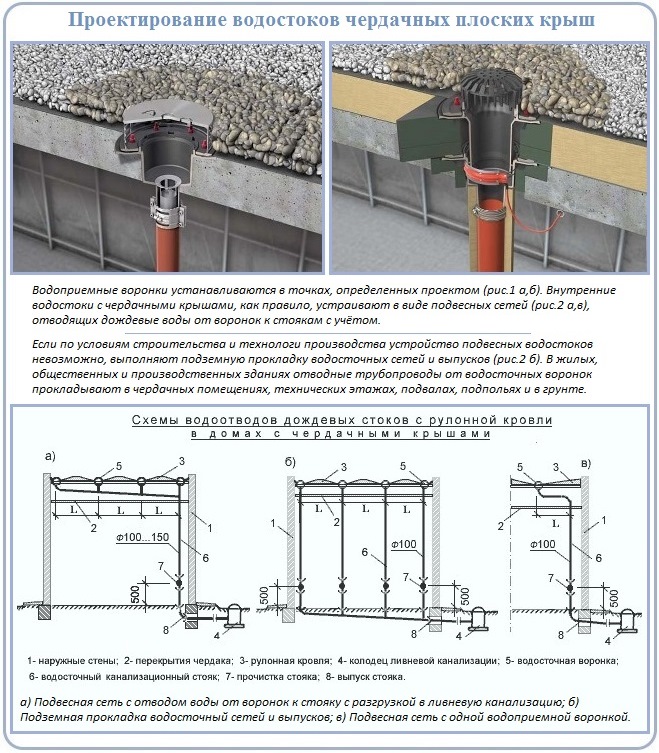

Водосток плоской кровли состоит из:

• водосточных воронок, рассчитанных для отведения и фильтрации дождевой или талой воды от крупного мусора;
• системы водосточных труб, размещенных горизонтально под гидроизоляционным и утепляющим слоями крыши. Трубы монтируются под уклоном при самотечном водостоке и горизонтально при вакуумном;
• системы водосточных труб, установленных вертикально, выводящие собранную воду наружу.

Итак, системы водоотвода могут быть самотечные и вакуумные. В первом случае вода просто стекает вниз, подчиняясь силе гравитации. Во втором случае в трубах создается вакуумная среда.

При этом вода всасывается под напором, что, во-первых, разрешает удалить большое количество воды, а, во-вторых, прочистить саму систему.

Вакуумная система стоит дороже, но в регионах с большим количеством осадков стоит остановить свой выбор именно на ней.

Расчет необходимого количества материалов

При покупке водосточной конструкции для крыш консультанты могут помочь рассчитать необходимое количество различных элементов для конкретной системы. Однако сделать это можно и самостоятельно.

1. Для дач, небольших домов, навесов и беседок из профнастила рекомендуется устанавливать трубы диаметром в 50-75 миллиметров, а желоба сечением в 70-115 миллиметров.
2. Для домов среднего размера – трубы с диаметром в 75-100 миллиметров, а желоба с сечением в 115-130 миллиметров.
3. Для больших домов понадобятся трубы с диаметром в 100-160 миллиметров и желоба с сечением в 140-200 миллиметров.

Расчет количества необходимых деталей нужно начинать с расчета количества желобов, общая длина которых должна соответствовать длине всех скатов кровли.

Водосточные воронки устанавливаются через каждые десять метров, поэтому, зная длину скатов, с которых будет собираться вода, можно легко подсчитать их количество.

Количество водосточных труб должно быть равно количеству воронок. Длина одной трубы должна быть равна расстоянию от крыши до уровня земли.

Количество поворотов рассчитывается индивидуально, так как зависит от особенности постройки.

Количество кронштейнов зависит от общей длины желобов, так как на один метр этого элемента понадобится один кронштейн.

Способы отвода воды

Возвращаясь к вопросу водоотвода с плоской кровли, стоит подчеркнуть основные способы. Решить проблему отвода воды с плоских крыш можно как традиционными методами, так и новыми, современными системами.

В первом случае речь идет о водостоке, монтаж которого осуществляется на специальном выступе или же непосредственно на расположенных наиболее низко свесах кровли. Если на каких-либо краях крыши монтаж водостоков не представляется возможным, то устанавливаются специальные ограждающие стенки, места примыкания которых к покрытию кровли должны быть защищены оцинковкой. Основная функция данных стенок заключается в защите стены от стекания воды.

Вести речь о монтаже водостока на выступе, который расположен ниже, чем свес кровли, имеет смысл в том случае, если он предусмотрен конструкцией. В подобном случае лучшим решением станут прямоугольные водосточные трубы и желоба, закреплять которые следует вертикальными кронштейнами.

Водоотвод с плоской кровли.

Монтаж водостока на свесе кровли осуществляется в специальных каналах-углублениях. При этом возможно использование самостоятельно изготовленных из оцинкованного металла желобов или же готовых – стальных или ПВХ. Отвод воды с крыши осуществляется сточными трубами, которые проведены через отверстия в каналах с установленными желобами.

Гораздо лучшим решением будет предусмотреть отвод воды с плоских крыш более современными и прогрессивными способами, к которым относятся сифонно-вакуумный и гравитационный.

В первом случае работа системы осуществляется по принципу всасывания воды с поверхности крыши. Принцип действия заключается в том, что устройство, находящееся в кровельной воронке, не дает возможности воздуху попадать в систему, создавая вакуумный эффект – таким образом, туда попадает лишь вода.

У данной системы имеется ряд преимуществ, среди которых эффективная проходимость водоотводных каналов, меньшее количество сточных труб и их меньший диаметр, а также высокая производительность воронок. Однако имеются и недостатки, которые заключаются в сложности монтажа и проектировки.

Вторая система гораздо проще в эксплуатации, поэтому пользуется спросом уже большое количество лет. Нельзя не брать во внимание тот факт, что даже при наличии ошибки в процессе монтажа система водоотвода будет правильно функционировать.

Принцип работы гравитационной системы заключается в том, что, попадая в воронку, дождевая вода продолжает отводиться по сточным трубам, которые установлены под наклоном, в ту сторону, куда это было предусмотрено. Поскольку вода поступает совместно с воздухом, диаметр труб не должен быть маленьким. Он должен быть одинаковым по всей длине. Наиболее предпочтительным является вариант, если сточная труба выполнена из полимера и имеет округлую форму.

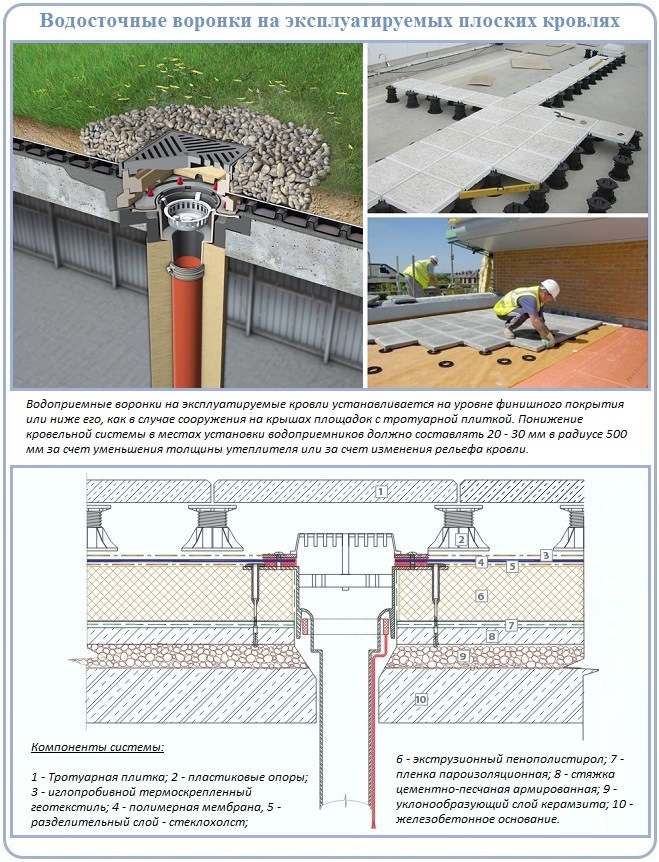

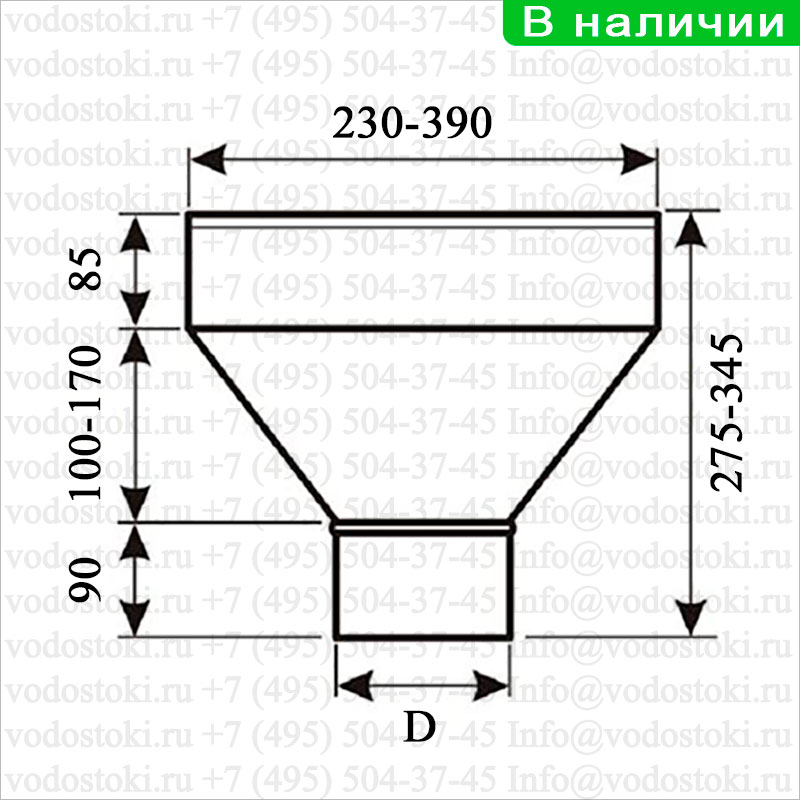

Водосточная воронка для плоской кровли

Плоская крыша выполняется на жилых домах и промышленных зданиях. Такие решения нередко стали применяться во время постройки частных домовладений, потому как появляется дополнительное место под различные цели.

На плоской крыше важно организовать правильный отвод воды. Если этого не сделать, конструкция крыши будет неминуемо разрушаться. Отличным решением станут водосточные воронки.

Разновидности систем отвода воды

Для крыш без уклона рекомендуется сделать водосточную систему. Доступные решения разделяются на следующие виды:

1. Обычные водостоки. Реализация такой системы осуществляется на выступах или на свесах крыши. Водосток ставится в специальные углубления, которые должны быть реализованы во время строительства крыши.

Если система отвода воды делается ниже уровня свеса крыши, тогда специалисты советуют использовать желоба и прямоугольные трубы. Фиксация элементов выполняется при помощи вертикально размещенных кронштейнов. Части слива должны совмещаться с каналами через отверстия (делаются в выступе). Кровельные воронки устанавливаются в самых низких местах с уклоном 3%. Количество этих элементов рассчитывается исходя из следующей формулы – одна воронка на 25 метров длины.

Все элементы крепятся к общей сливной трубе, которая также монтируется с уклоном. Дополнительно устанавливаются аварийные воронки.

1. Гравитационно-вакуумные системы. Такое решение было впервые использовано более 30 лет назад в Скандинавии. Сегодня такие системы нередко эксплуатируются в Европе и иных странах. Принцип работы водоотвода заключается в инжектирующей способности жидкости в системе. Иными словами, увлекается другое вещество за собой – воздух в нашем случае.

Газообразные массы в стояке сначала двигаются вверх, а когда жидкость попадает в трубы с продвижением вниз, под воздействием гравитации наблюдается обратное движение воздуха. В результате получается вакуум, и влага отводится с огромной скоростью в коллектор.

Для таких систем не нужно предусматривать уклон. Вода продвигается под давлением воздуха.

Достоинства вакуумного водостока:

1. Большая скорость отвода воды.
2. Можно использовать трубы узкого диаметра.
3. Самостоятельная очистка системы.
4. Малый вес.
5. Небольшие трудозатраты при реализации водоотвода.
6. Водосточных воронок используется меньше, и их конструкция несколько иная.

Приведем наглядный пример. Водосточная воронка, используемая в вакуумной среде (75 мм), пропускает до 15 литров воды. Для обычной системы отвода жидкости понадобится выпуск до 200 мм, чтобы достичь подобной производительности.

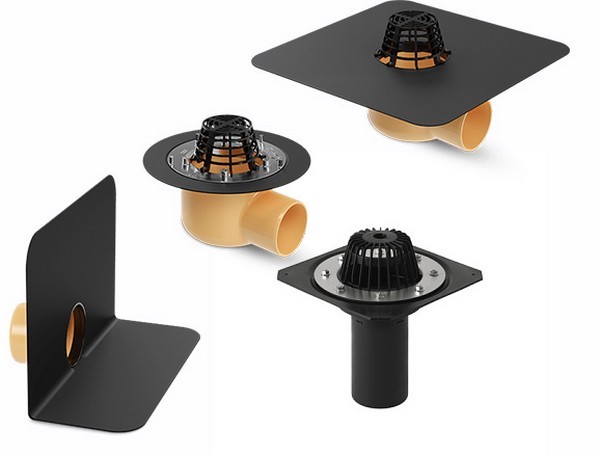

Кровельные воронки для плоской кровли

Такие водосточные элементы изготавливаются из большого количества материалов. Это может быть как пластик, так и металл, и так далее.

Выбор элементов рекомендуется выполнять на основании материала, из которого сделана крыша. Например, если кровля из металла, воронки должны быть такие же. Если в основании крыши использованы полимеры – рекомендуется брать водостоки из полимерных соединений.

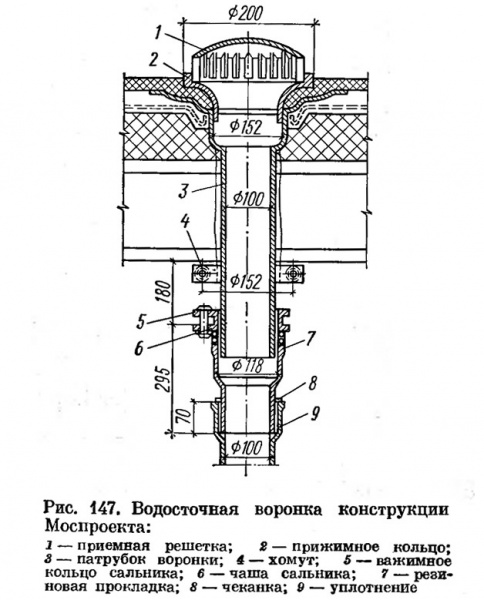

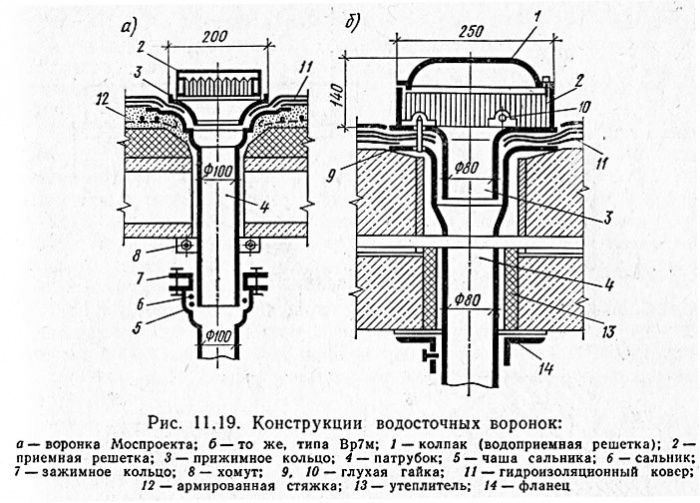

Самая простая конструкция воронки обладает бортом для приема воды, стаканом и колпаком. Каждое изделие обязано соответствовать следующим условиям:

1. Место монтажа элемента со слоем изоляционного кровельного настила должно быть герметическим. Для достижения этого эффекта рекомендуется поклейка гидроизоляции на борт самой воронки.
2. Крышка водостока должна быть съемной. Стакан может представлять собой одно устройство с приспособлением.
3. Колпак должен плотно фиксироваться на посадочное место в системе.
4. Чтобы в воронку не попал мусор, воронка защищается специальным фильтром.

Монтаж водосточных воронок

В процессе возведения системы водоотвода учтите во внимание следующие рекомендации:

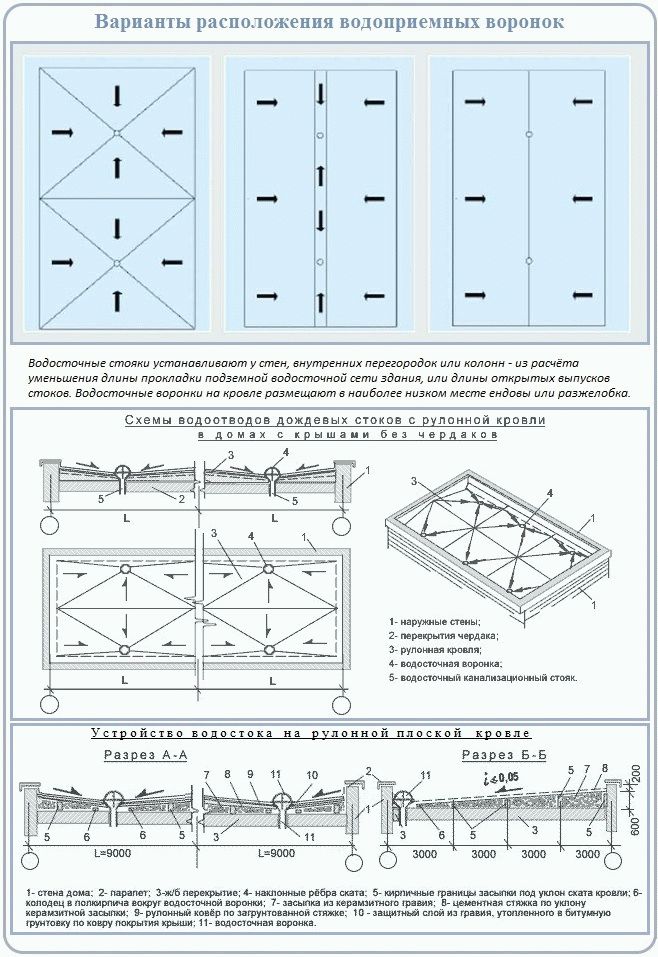

1. Разделите поверхность крыши на равные геометрические участки. Если площадь не превышает 200 квадратных метров, тогда устанавливается одна воронка с размером трубы не меньше 10 сантиметров (диаметр).
2. Размещение приемных элементов предусматривается таким образом, чтобы вода оперативно уходила с крыши. Достигается это при помощи создания уклона от 2%.
3. Независимо от площади покрытия кровли, количество приемников должно быть не меньше двух. Если вы проектируете ливневый водосток, позаботьтесь о наличии устройства водоотвода.
4. Во время крепления воронки предусмотрите немного свободного места, чтобы приемник относительно трубы мог ходить.
5. Если гидроизоляция крыши сделана из двух слоев, то приемник монтируется между ними. При однослойной изоляции рекомендуется использовать дополнительный лоскут из того же материала (примерно 1 квадратный метр).
6. Чтобы соединить фланец, неплохо использовать разогретый битум или метод наплавления (если крыша сделана из ПВХ-материала).
7. Чтобы дополнительно закрепить водные приемники, эти элементы можно зафиксировать специальными механическими соединениями или шурупами.

Учитывайте также, что все работы по установке воронки немного отличаются в зависимости от типа приемника и разновидности покрытия кровли. Ознакомьтесь с рекомендациями касательно монтажа водосточных элементов на мягкой кровле:

1. Сначала осуществляется укладка нижнего слоя крыши.
2. Следующим шагом прорезаются отверстия в этом слое, которые равны диаметру фланца.
3. Удаляется пленка в месте, где предполагается монтаж воронки. Сделать это можно при помощи горелки.
4. Обрабатывается место установки при помощи горячего битума.
5. На этом этапе ставится водоприемник.
6. Теперь закрепляется верхний слой кровельного материала путем наплавления или склеивания горячей мастикой.
7. Завершающим этапом идет установка зонта от попадания мусора и других мелких частиц.

Подводя итог, отметим, что на плоских крышах водосточные воронки – это наилучшее решение. Монтаж такой системы позволит сохранить эксплуатационные характеристики крыши, потому как в ином случае разрушение постройки будет происходить значительно быстрее. Лучше побеспокоиться об установке рассматриваемой системы еще на этапе строительства кровли. В таком случае вы сможете достичь более качественного монтажа водоотвода.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

• строительный уровень,
• саморезы,
• шуруповерт,
• дрель,
• шнур или веревка,
• универсальная биметаллическая коронка для вырезания отверстий,
• ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

• ➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
• ➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Особенности монтажа воронок для плоской кровли

  В самую первую очередь вам нужно определить количество необходимых элементов, исходя из площади плоской крыши. На крышу площадью до 200 кв. метров достаточно будет всего одной воронки. Во всех остальных случаях воронок должно быть не менее двух.

При больших габаритах, нужно подготовить схему крыши и разделить ее на квадраты, длина каждой стороны которого примерно 4–5 м. В середине каждого квадрата устанавливается по воронке. Диаметр трубы при этом должна быть не менее 100 мм.

При расчетах нужно учитывать и тот факт, что воронка обязательно должна находиться под небольшим уклоном, минимум в 3°. Легче всего обеспечить это, если устанавливать водосток перед облицовкой крыши, тогда ее будет достаточно немного продавить в местах установки элемента.

Обычно перед облицовкой плоской кровли крыши, снизу устанавливается несколько слоев гидроизоляционного материала. В таком случае воронка должна быть установлена между ними. Таким образом мы обеспечим не только постоянный слив воды с поверхности крыши, но и защитим дом от возможной протечки водостока, ведь под ним все еще остается один слой гидроизоляции.

Воронки водосточные для плоских кровель и трубы соединяются между собой при помощи раструбов. Одна часть элемента просто вставляется внутрь соседнего. Для обеспечения еще большей гидроизоляции некоторые применяют сантехнический герметик, при помощи которого дополнительно соединяют элементы между собой. При нанесении герметика очень важно следить за тем, чтобы он не попал на внутреннюю часть трубы. В противном случае в местах крепления будет уменьшена пропускная способность.

В нижнем слое материала, в котором и будет установлена воронка, обычно предусматривается пропитка из битумной мастики, при помощи которой трубы и основной элемент крепятся в определенном положении.

В завершение установки водостока монтируются основной гидроизоляционный материал, а также облицовочные. После этого уже можно приступить к облагораживанию крыши.

Устройство системы внутреннего водослива: установка воронок

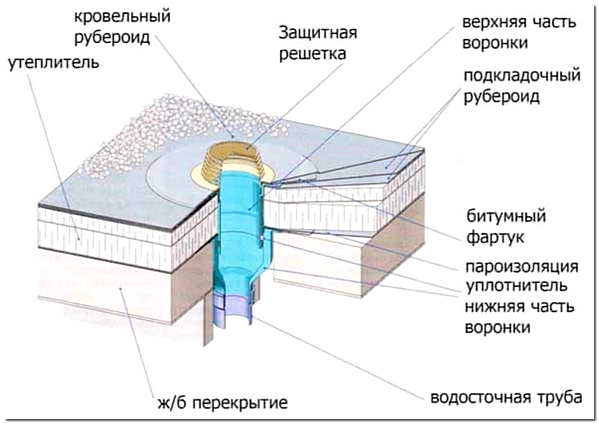

Первый вариант. Наиболее практичны в эксплуатации составные воронки, корпус которых состоит из двух частей. За счет определенного динамического запаса такие воронки, в отличие от жестких конструкций, компенсируют подвижки утеплителя.

Устройство приемника воды начинается с установки нижней части составной воронки в подготовленное проходное отверстие, вырезанное в перекрытии крыши. Нижняя часть вставляется в водосточную трубу, причем крепеж не должен быть жестким, чтобы избежать повреждений коммуникаций вследствие температурных деформаций.

Наружная часть воронки для создания внутреннего водостока устанавливается сверху, пройдя через кровельный ковер и слой утеплителя, она вставляется в нижнюю часть. Между частями воронки предусмотрен кольцевой уплотнитель. Пластиковый фартук верхней части должен укладываться на нижний подкладочный слой рубероида. Поверх него монтируется дополнительный подкладочный слой и в качестве следующего слоя гидроизоляции наплавляется битумный фартук. Поверх фартука монтируется внешний слой кровельного материала, который заводится в чашу воронки и фиксируется прижимным кольцом и крепежными элементами из нержавеющей стали. На последнем этапе устройства на воронку устанавливается защитная решетка.

Второй вариант. Устройство приемника воды с прижимным фланцем выполняется в несколько этапов. Рекомендуется крепить воронку не к утеплителю, а к деревянным брускам подходящего сечения, надежно закрепленным на основании кровли. Воронка плотно устанавливается в отверстие (она должна быть жестко закреплена), между плоским бортом воронки и прижимным фланцем устанавливается резинобитумная уплотнительная прокладка, которая укладывается под кровельный ковер. На следующем этапе устройства металлический прижимной фланец фиксируется специальным крепежом из нержавеющей стали. Для установки крепежных элементов во фланце, уплотнительной прокладке и бортике воронки предусмотрены отверстия. В завершении монтажа закрепляется крышка.

Принцип устройства водоприемных воронок зависит от конфигурации изделия и типа кровельного покрытия. При монтаже необходимо следовать рекомендациям производителя.

Обогрев приемников воды

Водосточные воронки в зимнее время в холодном климате нуждаются в обогреве, чтобы предотвратить образование пробки изо льда в патрубке и примыкающих участках горизонтального трубопровода. Глубина промерзания достигает полутора метров, поэтому рекомендуется предусмотреть обогрев и этих элементов системы водостока.

Замерзание воды в патрубках и трубах ведет к затоплению поверхности крыши в период оттепелей и таяния снега, поскольку скрытый от солнечных лучей лед в окружении термоизолятора (слоя утеплителя в кровельном пироге) растает в самую последнюю очередь.

Сегодня в продаже имеются воронки для плоской кровли, уже оснащенные системой встроенного обогрева. Но сами по себе они не решат проблемы: ледяная пробка в этом случае нарастет снаружи. Конечно, она растает быстрее внутренней, но также может создать серьезную проблему, перекрыв поступление воды в водосток.

Чтобы система отвода воды исправно функционировала круглый год, обустроить систему обогрева площадки вокруг воронки при помощи саморегулирующегося греющего кабеля для кровли. В этом случае исключается вероятность закупорки слива льдом.

Обезопасить кровельный пирог плоской крыши от негативного воздействия влаги поможет грамотное устройство приемников воды, правильно организованный обогрев и регулярная очистка воронок от мусора, оперативный ремонт элементов системы водостока при необходимости.

Воронка внутреннего водостока для обустройства плоской крыши

Современный водосток – это объединенные в одну конструкцию водосточные желоба и стояки. Он необходим для зданий, поскольку в противном случае стены и фундамент быстро придут в негодность. Водосточные системы бывают неорганизованными и организованными, внутренними и внешними.

Неорганизованные водостоки обычно можно встретить на строениях, имеющих небольшую высоту, когда скаты кровли находятся от наружных стен на достаточном расстоянии. Часто отсутствуют организованные стоки для воды у дома с односкатной крышей. Но такие случаи скорее являются исключением, чем правилом, поскольку большинство зданий имеет водосточные системы.

Классификация и монтаж водостоков для крыши

Водосточная система – одна из защитных частей здания.

Если не произвести монтаж водостоков для крыши, влага попадет на отмостку, быстро начнет разрушать бетонную конструкцию и рано или поздно доберется до несущих элементов – фундамента и стен.

Если вентиляция удаляет сырость, плесень и вредные газовые образования изнутри, а внешняя отмостка по периметру охраняет фундамент здания от талых вод снизу, то водосток защищает строение от осадков сверху.

Водосточная система определена как важная и неотъемлемая составляющая. Правильно установив водостоки для крыши, мы добьемся того, что в будущем строительная конструкция будет исправно выполнять свою защитную функцию.

Классификация по способу изготовления

Водостоки бывают заводские и самодельные. Принадлежность системы к одному или другому виду мало влияет на обеспечение водоотвода.

Выбор самодельной конструкции позволяет человеку проявить свои творческие способности, практические навыки и что подразумевается в первую минуту, просто сэкономить на покупке готовых элементов. Части водосточной системы подбираются из подручных материалов – обрезков трубы, металлических уголков, листов жести и многих других, иногда даже экзотических.

Убедиться в вариативности исполнения можно, рассматривая готовые строительные решения отдельных домовладельцев. Как правило, такие часто встречаются среди деревенских строений, старых частных домов и новых зданий, где хозяин сам прикладывает руку к строительству или присутствует особый дизайн экстерьера.

Недостаток системы проявляет себя как трудность изготовления отдельных элементов и сложность последующего их соединения.

Заводские водостоки для крыши – классический вариант для многих современных строений. Продукт фабричного производства отличают единые формы и размеры для соединения элементов, удобство и легкость установки, гарантированное производителем качество конструкции и отсутствие особых требований по обслуживанию.

Виды материалов

В зависимости от материала изготовления можно разделить только заводские водостоки для крыши. Они бывают пластиковые и металлические. Очевидно, что подвергнуть подобной классификации самодельные системы достаточно сложно, они могут быть выполнены из множества разных элементов.

И пластиковые, и металлические конструкции имеют ряд достоинств и недостатков. Пластиковые водостоки для крыши отличаются дешевизной применяемого материала. В преимущества входит легкость элементов и простая установка.

Пластик не подвержен губительному действию ультрафиолетовых излучений и коррозии, не требует особого ухода, достаточно прочен. Температурные пределы вполне удовлетворяют погодным условиям большей части России (от -41 до +69 °C).

Производители полихлорвиниловых водостоков предлагают потребителю широкий спектр расцветок. Это позволяет подобрать систему, не только исходя из практической ценности, но и сочетая ее с внешним оформлением здания.

Как правило, пластиковые водостоки устанавливают те владельцы, которые уверены, что завтра не грянет землетрясение и вполне подходящий по своим качествам пластик простоит на крыше еще добрую сотню лет без всяких опасений.

Приверженцы мнения, что лучше не рисковать и отстроить «крепость» на века, дабы и внукам еще хватило, выбирают металлические водосточные системы. В основном разновидности всего 4: стальные оцинкованные, с полимерным покрытием, жестяные и медные. Наиболее распространены защищенные и медные.

Металлические водостоки для крыши с защитным слоем имеют ряд достоинств. Они обладают высокой прочностью и почти в два раза большими температурными пределами, чем у пластика. Полимерное покрытие защищает металл от коррозии и, благодаря обширному цветовому разнообразию, позволяет подобрать вариант под цвет крыши и стен.

Медные водостоки – практически самый дорогой вариант. У них есть все: высочайшее качество, защита от всех видов неблагоприятных факторов, срок эксплуатации на 5 — 6 поколений. «Медь» легко устанавливается и ремонтируется, не требует ухода. Материал подходит под систему обогрева для защиты от наледи. Соответственно, за такие превосходные качества – такая же «превосходная» стоимость.

Все металлические конструкции имеют общий недостаток – большой вес, который создает неудобство крепления и дополнительную несущую нагрузку.

Непосредственный монтаж

Установить водостоки для крыши своими руками становится возможным, когда спроектирована вся система и приготовлен материал. Алгоритм установки – примерно общий для всех разновидностей систем.

Первыми по периметру стоков крыши устанавливают кронштейны – элементы, соединяющие стену и водосток. Расстояние между ближайшими друг к другу креплениями не должно превышать полметра. Следует учесть простейший закон всемирного тяготения – стекающая вода должна двигаться от высшей точки к низшей.

Желоб водостока, куда будет попадать вода с крыши, должен находиться под уклоном примерно 5%. Это значит, что если длина одной стороны водосточной системы – 5 метров, то один из концов желоба должен находиться на 25 см ниже другого. Уклон можно делать сразу в 2 стороны – от середины участка крыши.

В таком случае при 5-метровой длине концы желоба опустятся на 12 см относительно центральной точки. Учитывать данную особенность следует уже на этапе крепления кронштейнов.

После в кронштейн вставляется желоб. Его длина должна на 5 см превышать длину крыши с каждой стороны водостока. Торцы желобов закрываются заглушками. Для слива воды в желобе вырезается воронка. К ней снизу подводится труба длиной до земли, конец которой отводится от дома на 30 — 40 см. При изгибах профиля стены и для отвода снизу используют колена – элемента изгиба трубы.

Установить водостоки для крыши – совсем несложно и даже интересно. Творчески взглянув на устройство системы, ее можно назвать необычным конвейером, по которому вода с неба достигает определенной точки земли. Успешной работы!

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов.

Подсчет количества крепежных крюков ведут по следующей формуле:

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу:

где N – количество водосточных труб;

Нкарниза – высота от земли до карниза;

Низгиба – высота изгиба трубы;

Lвставки – длина вставки воронки;

Lтрубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута.

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности. В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли.

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых:

• количество атмосферных осадков в году;
• климатическая зона и максимальная отрицательная температура;
• площадь крыши;
• наличие дождевой канализации;
• другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Видео описание

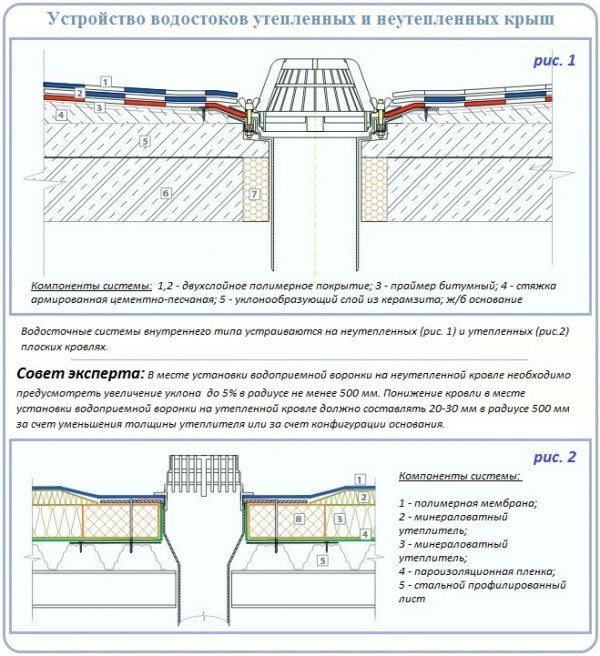

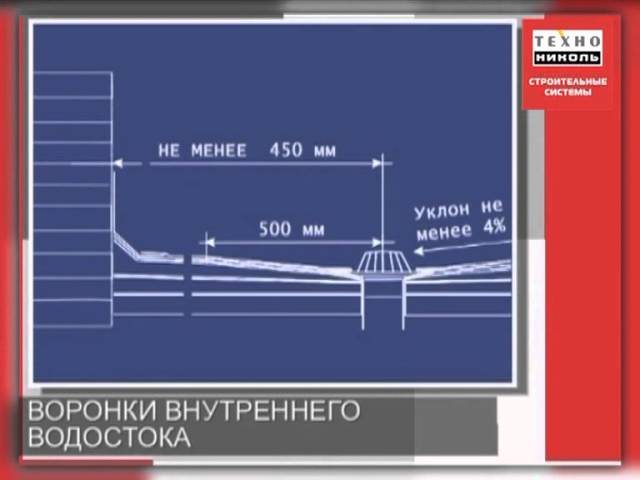

Воронки внутреннего водостока плоских кровель: Системы водостока, который располагается снаружи, могут быть:

• Неорганизованными . Такой вариант подходит для засушливых территорий. Вода отводится по свесам на карнизах.
• Организованными . В этом случае осадки собираются в наружную воронку с направляющими бортиками. Также вода может отходить в желоб, из которого осуществляется отвод жидкости в ливневую канализацию или прямо в грунт.

В некоторых случаях, в систему водостока устанавливают фильтрующее оборудование, что позволяет получать из него техническую воду, которую можно использовать, например, для работы унитазов.

О трубах и фасонных деталях

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.
