Как делать обрешетку под металлочерепицу?

Общие сведения. Устройство кровли из металлочерепицы

Итак, если вы взглянете на уложенный лист металлической черепицы, то увидите следующую картину. Вне зависимости от подобранной марки, сама установка обрешетки под металлическую черепицу обычно выполняется по одинаковой схеме. При этом, как мы уже говорили ранее, саму обрешетку можно сделать и из древесины, и из металла. В роли деревянной обрешетке для металлической черепицы подойдут бруски размером 5*5 см или же доски с размером 3.2*10 см, а металлической П-образные решетины металлического типа. Оба этих материала хороши, просто для кого-то привычнее древесина податливого типа, а другие люди ценят достоинства контактирования «металл-металл».

Особенности обрешетки

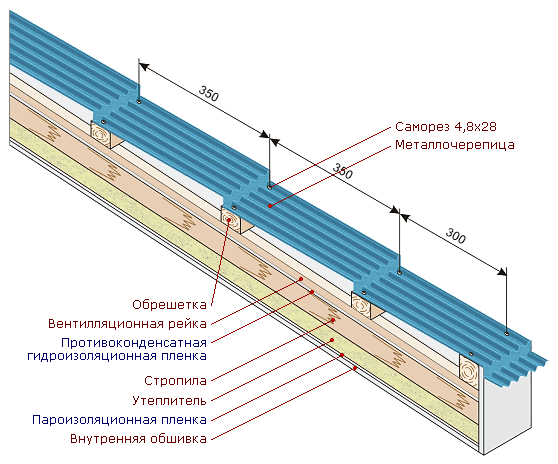

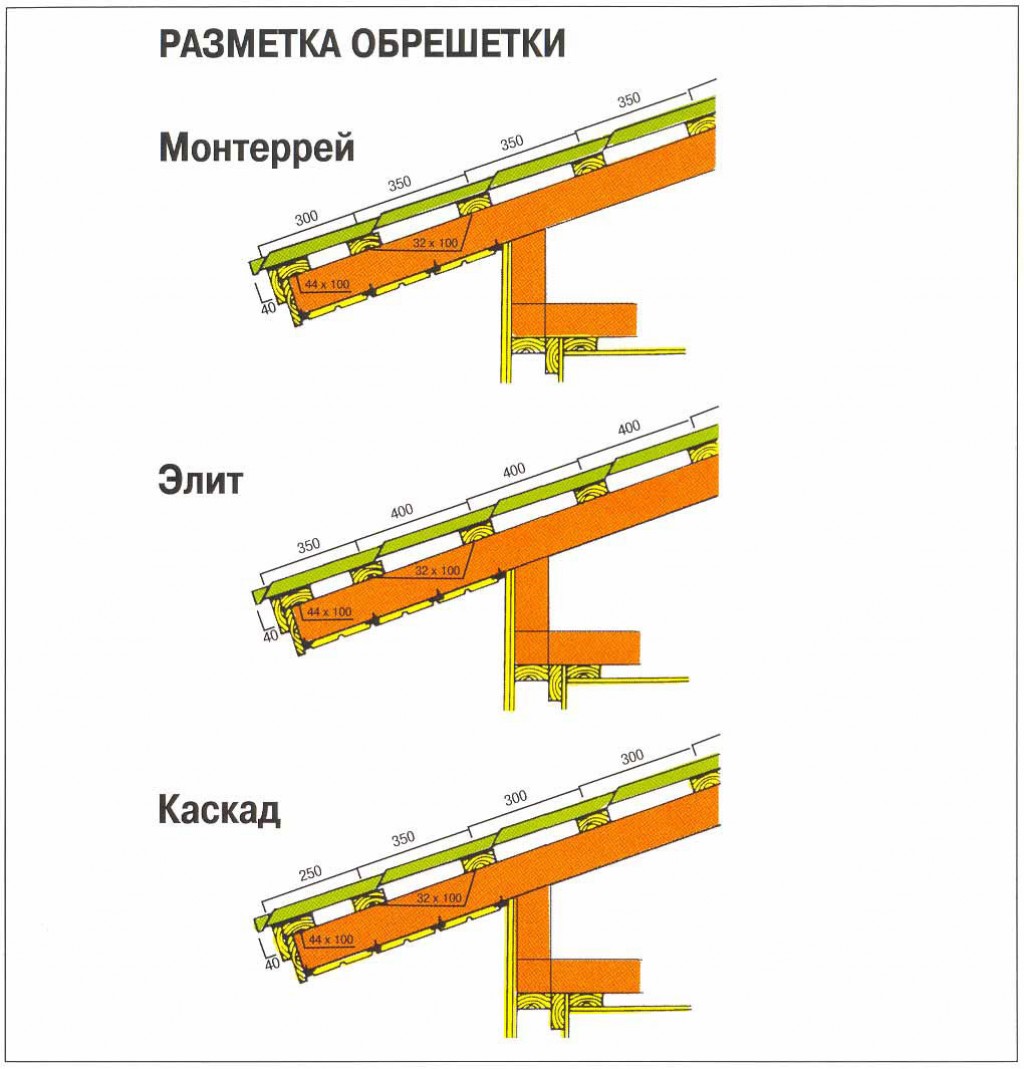

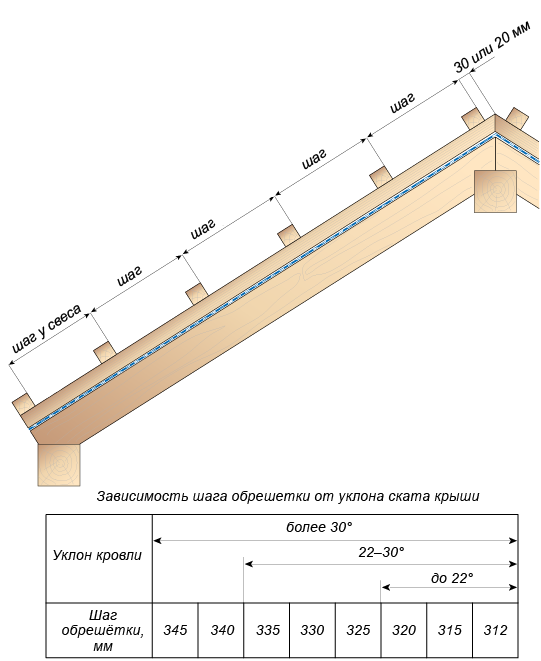

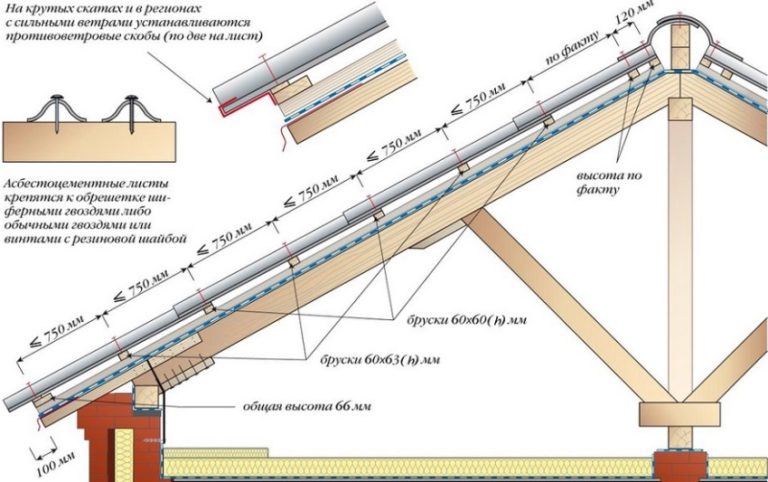

Особенности настила под металлочерепицу является тот факт, что шаг привязан к самой черепице. Он прямо пропорционально зависит от длины волны, а длина будет зависеть от конкретного выбранного профиля. Для различных профилей кровельного материала применяется обрешетка разного сечения, и толщины.

Если толщина профиля не превышает 0,5 миллиметра, а кровля имеет один, или два прямолинейных ската, то в качестве обрешетки можно использовать доску сечением 25*150 миллиметров.

При применении черепицы, имеющей большую толщину, при сложных формах крыши, а также при большом угле наклона кровельных скатов, рекомендуется применять доску по толщине не менее 40 миллиметра.

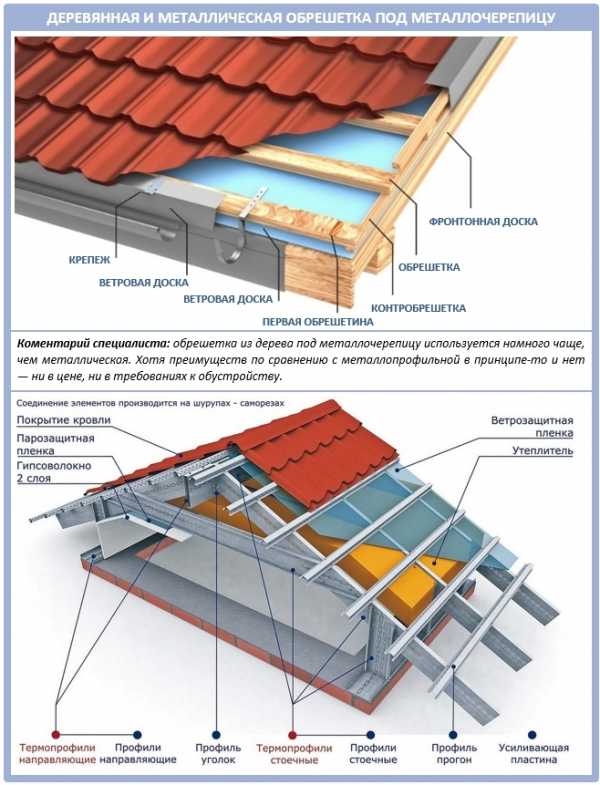

Виды обрешетки

Существует две различные технологии обрешётки кровли под черепицу:

1. Сплошной настил. Данный способ применяется в случае, если кровля имеет небольшой угол наклона, а также при больших нагрузках на стропильную систему. Эта нагрузка может возникнуть из-за большой массы кровельного покрытия, либо, в зависимости от региона, в результате снежного покрова, и обильных дождей. В процессе монтажа сначала устраивают решетчатый настил из доски толщиной 25 миллиметров, а уже по ней настилается сплошное основание. В качестве такого основания можно использовать пиломатериал, прикручивая его без зазоров, влагостойкую фанеру, плиту ОСП

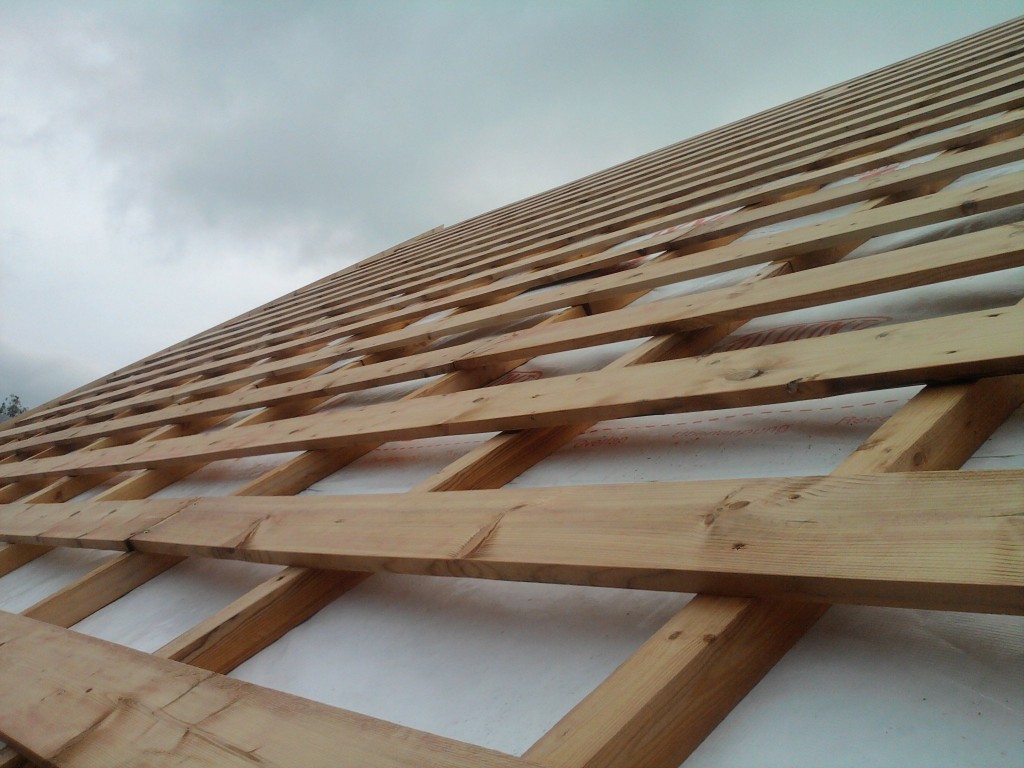

2. Разрежённая. Данный вид настила выполняется из обрезного материала. Доски настилаются с небольшим расстоянием друг от друга. Выбор данного расстояние зависит от вида волны кровельного материала.

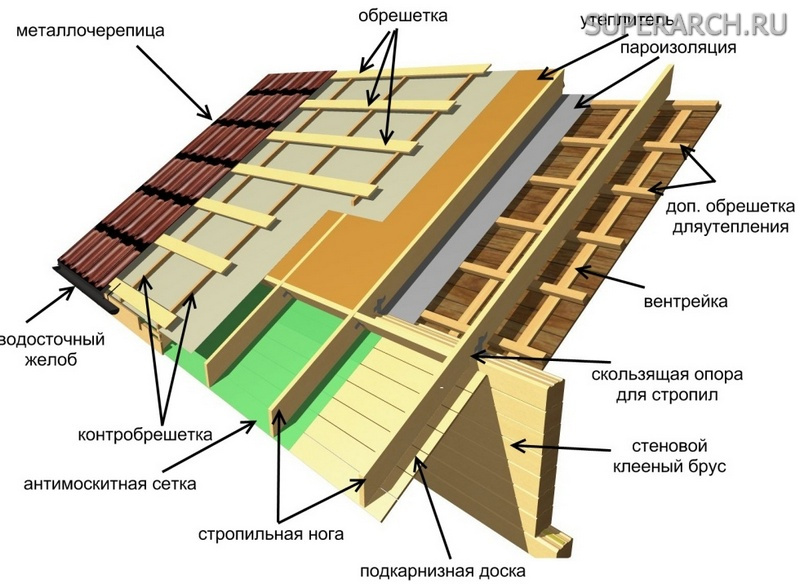

Устройство

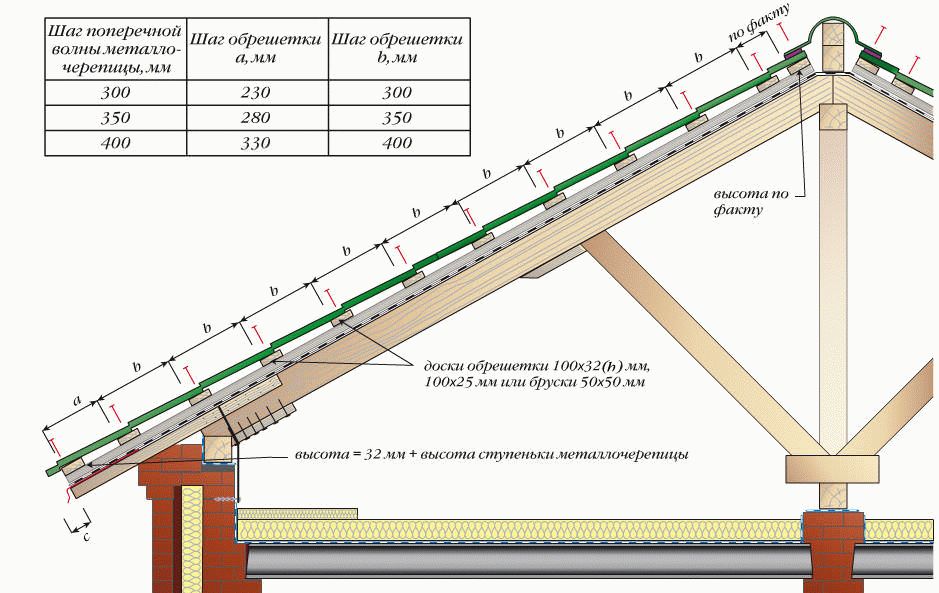

Обрешётка для металлочерепицы устроена следующим образом:

При возведении крыши здания устанавливают стропильные ноги. Данные конструкции обычно представляют собой обрезную доску сечением 50*150 миллиметров. На стропила настилается специальная мембрана. Поверх этой мембраны на данные стропила сверху накручиваются бруски толщиной 3-5 сантиметров. Такие элементы называются контробрешетка.

Она необходима для проветривания утеплителя находящегося в кровле. После этого на бруски контрбрешётки в перпендикулярном к ним направлении прибиваются доски обрешетки с расстоянием примерно равным ширине доски.

Подготовительные работы

Перед установкой настила необходимо выполнить следующие мероприятия:

• Произвести монтаж стропильных балок. При этом монтаже необходимо правильно рассчитать шаг стропил. Данный шаг будет зависеть от выбора типа и материала обрешетки. Древесина для стропильных балок должна выбираться с влажностью не более 20%
• Закладка утеплителя. Эту процедуру при строительстве скатной крыши удобнее всего проводить сверху. При этом каркас, который удерживает утеплитель с внутренней стороны стропил, должен быть уже смонтирован. Сверху на утеплитель настилается мембрана.
• После выполнения работ по утеплению на стропила прибиваются рейки контробрешетки.

Расчёты

• Расчёт сплошной обрешетки двускатной крыши. При одинаковых скатах, вычисляем площадь одного из них и умножаем данную величину на количество скатов. В результате получим общую площадь, которую необходимо будет закрыть кровлей. В данном случае площадь скатов будет равна площади сплошного настила, но есть небольшой нюанс. Сплошной настил будет прикручиваться на элементы контробрешётки. При его устройстве концы листового материала не должны находиться в подвешенном состоянии, то есть лист, с двух боковых сторон, ложится на бруски. В зависимости от выбранного материала для сплошного настила, могут возникнуть обрезки, поэтому площадь основного настила может быть больше площади скатов до 30 %.
• Расчёт разряженного настила. В данном случае измеряем длину ската. И делим её на выбранный шаг обрешетки. В результате получаем количество досок на отдельном скате. После аналогичного подсчета остальных наклонов кровли, складываем все величины и получаем общее количество досок. Измеряем ширину ската. В результате будем иметь общее количество досок нужной дины. Следует помнить, что пиломатериал выпускается длиной 6 метров. Это нужно учитывать, если ширина крыши больше данного размера.

Выбор материала

Материалом для настила чаще всего является древесина. Выбирать необходимо бруски, или доски хвойных пород дерева. Идеальным вариантом будет сосна. Она обладает нужными эксплуатационными характеристиками.

Выбранный пиломатериал должен иметь влажность не более 6%, в противном случае его необходимо обработать антисептирующими составами.

В качестве обрешетки чаще всего используется доска 25*150 миллиметров. Такого сечения вполне достаточно, при использовании стандартного шага стропильных балок от 600 до 900 миллиметров. При большем шаге, необходимо увеличивать толщину досок настила.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

Видео — шаг обрешетки под металлочерепицу

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

Видео — шаг обрешетки под металлочерепицу

Необходимые инструменты и материалы

Для фиксации металлочерепицы к обрешетке необходимо подготовить следующие материалы:

• брус 50×50 мм;
• брус (30−50)х (1350−1370) мм, предназначенный для контробрешетки;
• обрезная доска размером в 32×100 мм.

Для установки обрешетки надо подготовить:

• линейку, угольник, карандаш;
• шуруповерт, молоток;
• прибор для резки материала;
• саморезы, гвозди оцинкованные, длина которых в 2 раза больше толщины бруса;
• лестницы и мостки.

Производители рекомендуют применять для резки:

• лобзик электрический;
• электрические ножницы просечные;
• ножницы по металлу (ручные, электрические);
• ножовку.

Категорически запрещается использовать для резки болгарку или другие инструменты с применением абразивных кругов, потому что под воздействием высокой температуры разрушается защитный слой, и материал в дальнейшем будет подвержен коррозийным процессам.

Опилки от резки металла нужно убирать, чтобы они не привели к порче материала.

Нужно ли делать контробрешетку под металлочерепицу?

При монтировании каждого элемента крыши в независимости от того, новое ли это строение или реставрируемое, очень часто забывают о таком важном элементе, как укладка контробрешётки под металлочерепицу. При её отсутствии, к сожалению, уменьшается как надёжность, так и срок ресурса всей крыши в целом.

Что же это такое?

При строительстве крыши с использованием современных тепло- и пароизолирующих материалов обязательно формируется кровельный «пирог». Он состоит из большого количества составляющих, каждая из которых имеет определённую функцию. При отсутствии одной из них невозможно нормальное функционирование даже вентиляции.

Сама по себе контробрешётка под металлочерепицу представляет собой дополнение основных стропильных элементов. Обычно она формируется из деревянных брусков до 70 миллиметров шириной.

С помощью этих контрреек становится возможным организовать специальное свободное расстояние между листами металлочерепицы и плёночной гидроизоляцией.

Вентиляция

Естественное проветривание всей кровельной конструкции требуется ежегодно. При её отсутствии очень быстро происходит скопление влажности под кровлей. А это, в свою очередь, повлечёт образование вначале плесени и затем настоящей гнили.

От вентиляции зависит уровень теплообмена под всей площадью крыши здания. И при его нарушении в зимний период из-за этого однозначно происходит образование льда, который, скапливаясь на краях ската крыши и элементах водосточной системы, может грозить обрушиванию её прямо вниз.

В результате куски льда вместе с элементами кровли могут в один из холодных дней упасть прямо на проходящих внизу людей и стоящие там же, например, автомобили.

Выравнивание

Если нужна идеальная металлочерепица, которая будет ровная и плотно прилегающая на стыках, то контробрешётка просто необходима.

При её отсутствии неплотно уложенные листы металлочерепицы будут допускать попадание осадков прямо под металлические листы. А это, в свою очередь, также вызовет плесень и активное гниение в будущем.

И также при образовании неплотностей обязательно нарушается прочность соединения каждого металлического листа в местах стыка. А значит, при сильных порывах ветра возможен элементарный срыв кровельного покрытия.

Прочность

Когда укладываются обрешётка и контробрешётка под металлочерепицу, то конструкция приобретает дополнительную жёсткость. И значит, при скоплении тяжёлых зимних осадков ни один из листов металла не прогнётся.

Если строение расположено в месте, где зимой выпадает очень большое количество осадков, то контробрешетка жизненно необходима. Без неё произойдёт элементарный прогиб как металлических листов, так и даже основной обрешётки. Поэтому нельзя упускать это из виду.

Так ли она важна?

Учитывая то, что именно контробрешетка является основным вентилирующим элементом, то даже если под крышей не планируется организовывать жилое используемое пространство, контробрешетка всё равно нужна.

В противном случае для улучшения отвода влаги придётся устанавливать дополнительные элементы.

Требования для материала контробрешётки

1. Сухое дерево. При использовании сырого пиломатериала в скором времени произойдёт его высыхание. Оно, в свою очередь, может способствовать искривлению и деформации опорных брусков. А значит, кровля перестанет быть идеально ровной и потеряет эстетический вид.

2. Отсутствие повреждений. Если пиломатериал имеет трещины или надломы, то от его использования надо однозначно отказаться. Их наличие негативным образом скажется на прочности опорных элементов.

   А значит, в один из моментов разрушение в проблемной точке при критических нагрузках будет неизбежно.

3. Отсутствие поражённых плесенью и гнилью участков. Дальнейшая эксплуатация вызовет однозначное широкомасштабное развитие процесса гниения конструкции.

   Так как дерево гниёт очень быстро, то этого процесса ни в коем случае нельзя допустить.

Правила укладки контробрешётки

1. Выбирая размеры, стоит остановиться на брусках шириной 7 сантиметров, а толщиной от 3 до 5. Благодаря этому не будет создана лишняя весовая нагрузка на опорные элементы стропил всей крыши. А значит, нагрузка на стены здания останется в пределах нормы.

2. Минимальное расстояние между ближайшими контррейками должно составлять всего 1 сантиметр. Максимально допустимое значение до 30 сантиметров.
3. Для крепления используются метизы из специальной нержавеющей или оцинкованной стали. Это исключит возникновение точечной гнили.

Поэтому, когда монтируется кровля любого здания и любой площади, надо обязательно не сэкономить и приобрести дополнительно ещё материал для контробрешётки.

Выбор материала для обрешётки

Для устройства деревянной решетки используют натуральную древесину. Этот материал отвечает всем требованиям, предъявляемым к основе. Пиломатериал может быть в виде:

• обрезной доски;
• необрезной доски;
• реек;
• б/у пиломатериалов.

Перед монтажом все древесные элементы рекомендуется пропитывать антисептическими составами.

Размер досок, а именно толщина, соотносится с площадью покрытия. Чем больше скат, тем толще должны быть бруски. Более мощная по толщине обрешётка дает больше возможности для циркуляции воздуха под металлочерепицей, а при значительной площади необходим больший свободный объем.

Для установки обрешётки под металлочерепицу оптимальны дюймовые доски (толщиной в 25 мм). По строительным нормам допускается использование более толстых досок (до 50 мм толщиной). Толщина всех брусков в обрешётке должна быть одинаковой. Допускается небольшая разница, но она не должна превышать 2-3 мм. Это обеспечивает ровную поверхность ската.

Приготовленные для монтажа доски должны быть сухими без изгибов, трещин и следов грибка. Влажный пиломатериал предварительно необходимо просушить. Для этого доски раскладывают на прокладки под навесом и придавливают сверху грузом. Если доски намечено распиливать, то это следует делать до сушки. В процессе высыхания древесный материал набирает напряжение, из-за чего доску может «повести» и появится перекручивание.

Монтаж обрешетки

Начинать желательно с монтажа каркаса для потолка.

• По периметру стен по отмеченной линии с помощью дюбелей с шагом 60 см монтируются направляющие.
• В точках, где будут располагаться основные потолочные профили, крепятся к потолку подвесы.
• Потолочные профили, при необходимости удлиненные, вставляются в направляющие и скрепляются саморезами.
• Из потолочных профилей нарезаются перемычки, которые крепятся саморезами. Места соединения усиливаются «крабами».
• Каждый профиль выставляется по уровню, регулировка осуществляется с помощью подвесов.

Теперь можно приступать к сборке обрешетки для стен.

• Сначала крепят направляющие. Их прикрепляют горизонтально по начерченным линиям на полу и потолке. Крепят их дюбелями с шагом 40–60 см.
• Затем в направляющие вставляют стоечные профили. Несущий профиль прикрепляется к стене с помощью монтажных подвесов, расстояние между которыми – 60 см.

Если планируется что-то вешать на стену (например, полку для цветов или телевизор), то необходимо в этом месте установить дополнительный несущий профиль.

Видео описание

Монтаж снегозадержателей на металлочерепицу показан в видео:

Укладка гидроизоляции

Слой полимерного материала, блокирующий проникновение влаги (в том числе, сосредоточенной в воздухе) под кровлю. Наличие гидроизоляции обязательно. Если вода проникнет в минеральную теплоизоляцию, это снизит её эксплуатационные характеристики.

Чтобы закрепить мембрану, следует использовать строительный степлер, заправленный 30-миллиметровыми скобами. Листы укладываются внахлёст, по горизонтали на 15 см, по вертикали – на 10 см. Места стыков можно дополнительно проклеить бутил-каучуковой лентой.

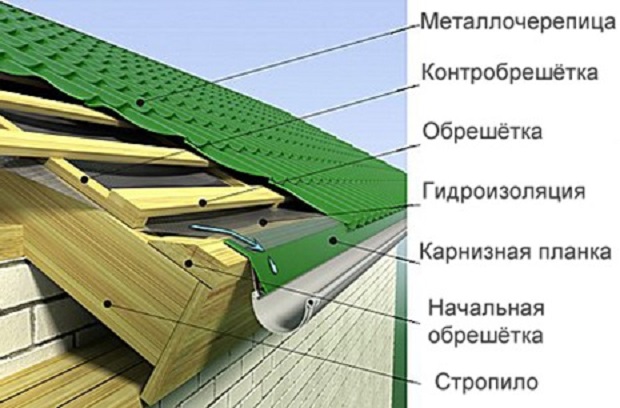

Контробрешётка

Дополнительный каркас из деревянных планок, повышающий количество рёбер жёсткости и увеличивающий максимально возможную массу кровли. Эта мера применима. Если ведётся монтаж крупного кровельного пирога с применением толстой металлочерепицы с защитным покрытием.

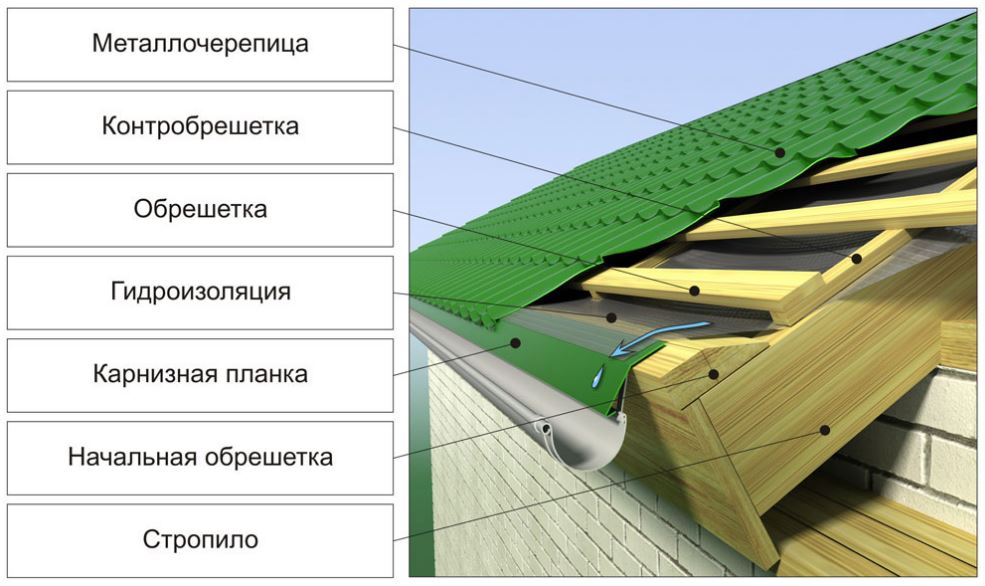

Кровельный пирог в разрезе Источник

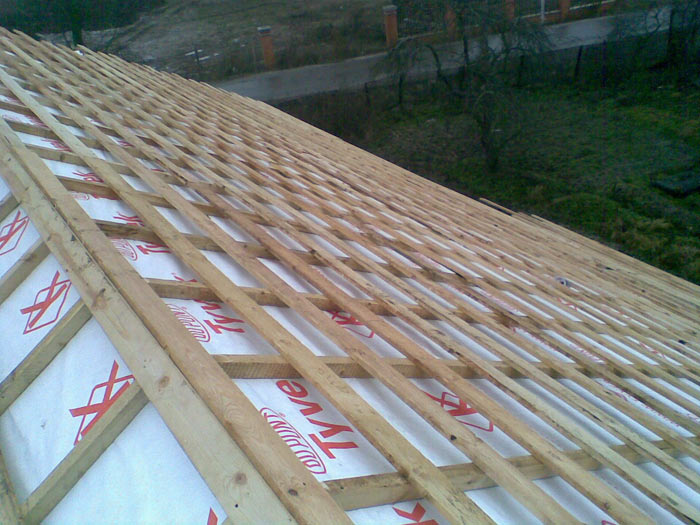

Брусья контробрешетки устанавливаются поверх основной обрешётки. Такая конструкция позволяет создать дополнительный зазор толщиной в 50 мм, который можно использовать для дополнительного утепления. В таком случае гидроизоляция и ветрозащита укладываются поверх верхнего ряда досок.

При монтаже применяются деревянные элементы того же размера. Для защиты мест фиксации от протечки используется уплотнительная лента или другой подобный материал, расположенный между гидроизоляцией и верхними досками. Эта мера дополнительно сокращает воздействие вибрации на кровельный пирог, и повышает шумозащиту.

Монтаж своими руками

Для производства работ понадобятся дополнительные материалы и инструменты.

Необходимые материалы и инструменты:

• гидроизоляционный материал;
• шуруповёрт или дрель с функциями шуруповёрта;
• молоток, отвёртка с крестообразным наконечником, пассатижи, острый нож;
• ножовка по дереву, электролобзик или циркулярная пила;
• крепёж, – кровельные саморезы и гвозди в ассортименте.

Пошаговая инструкция:

1. Монтируется гидроизоляция.
2. Проводится разметка с отметкой положения первых начальных элементов обрешётки.
3. Устанавливается на лаги контробрешётка для создания вентиляционных проходов.
4. Крепится начальная доска. Монтаж осуществляется так, чтобы она не выступала за края карнизного свеса, – контроль осуществляется визуально или посредством натянутого шнура и уровня.
5. Монтируются основные элементы обрешётки.

Несущая способность обрешетки вашей крыши

Конечно, как и несущая способность любого элемента здания, несущая способность обрешетки очень важна. Она зависит от свойств материала и его размеров, шага опорных точек. Для обеспечения необходимой несущей способности следует определиться с материалом обрешетки (доска, брусок, металлопрофиль), его размерами и шагом монтажа. Толщину доски или бруска, подходящих для обрешетки именно вашей кровли, можно высчитать, используя ряд формул и значений из весьма умных книг по расчёту деревянных конструкций. А можно поступить проще – прибить доску между стропил и встать на неё всем весом, отсутствие значительного прогиба сообщит о правильном выборе. Само собой разумеется, что для эксперимента привлекается человек среднего телосложения без проблем с лишним весом, без боязни высоты и открытых простратнств.

Возможные ошибки и советы специалистов

Для крепления применяют саморезы с оцинкованным слоем, черные используют редко. Лучше брать ершеные или винтовые гвозди длиной около 70 мм. Доски фиксируют двумя саморезами вверху и внизу по ширине, чтобы исключить выворачивание детали под нагрузкой. Шляпки слегка утапливают в дерево.

На смонтированном каркасе не должно оставаться выступающих метизов, концов проволоки, которые разрежут настил металлочерепицы. Торцы брусков, где будет перегиб профиля, скругляют рубанком, чтобы исключить перетирание. В бетонные плиты рейки фиксируют пластиковыми дюбелями с саморезами.

Что такое контробрешетка

Для чего нужна контробрешетка

В нашем блоге немало внимания уделено вопросам вентиляции подкровельного пространства. Несоблюдение правил устройства естественной подкровельной вентиляции теми, кто ведет строительство дома своими руки, создаёт предпосылки для образования конденсата в подкровельном пространстве, что, в свою очередь, провоцирует преждевременный ремонт кровли. Причем, альтернативы тут нет – несвоевременно отремонтированная кровля «организует» внеплановый ремонт крыши.

Проблема эта касается абсолютно всех листовых кровельных материалов. Если они невосприимчивы к воздействию влаги, как, например, ондулин компакт или ондувилла, пострадает теплоизоляция и элементы отделки внутренних помещений дома. Если же кровля выполнена из металлочерепицы или профлиста, к описанным проблемам добавиться ухудшение эксплуатационных качеств кровли, вызванное коррозией металла.

Укладка кровельного материала непосредственно на гидроизолирующие материалы (даже на высококачественные пленки торговой марки Ондутис) решала проблему частично, а в случае использования профлиста была даже вредна для него.

Решить проблему удалось путем создания зазора между гидроизолирующим материалом и покрытием кровли. Сделать этот зазор постоянным и неизменным в процессе эксплуатации крыши помогает контробрешетка.

Контробрешетка — что это

Контробрешеткой называют часть кровельной системы, состоящую из деревянных брусов.

Брус монтируется на стропила поверх гидроизоляционных материалов.

Таким образом создается зазор, необходимый для вентиляции подкровельного материала.

Контробрешетка может быть смонтирована как на любые изоляционные материалы (пленки Ондутис, рубероид и т.п.), так и под любые кровельные материалы (профлист, ондулин, металлочерепица, ондувилла).

Как правило, контробрешетку делают из деревянного бруса сечением не менее 25х50 мм. Наиболее надежной будет обрешетка, выполненная из бруса 40х50 мм. Использовать брус большего сечения не стоит – это делает каркас крыши более тяжелым и дорогим.

Для монтажа используются как цельные, так и составные брусы.

Отличие контробрешетки от обрешетки

Контробрешетка монтируется на стропила. Обрешетка монтируется на контробрешетку.

Шаг между элементами контробрешетки равен шагу между стропилами. Обрешетка монтируется сплошной, либо с шагом, зависящим от того, какие кровельные материалы применяются, а также от уклона крыши.

Достоинства кровельной системы с обрешеткой

В подкровельном пространстве не скапливается конденсат. Как следствие минимализируется вредное воздействие влаги на кровельные материалы, материалы кровельного пирога и внутренние помещения дома.

Брус контробрешетки служит креплением для гидроизоляционных пленок. Это позволяет уложить их без провисов, морщин и повреждений. Тем самым создается зазор, необходимый для эффективной естественной вентиляции подкровельного пространства.

Правильный монтаж контробрешетки позволяет выровнять скаты крыши при незначительных перепадах по высоте элементов стропильной системы.

Установка контробрешетки позволяет кровельщикам перемещаться по скатам крыши, не повреждая при этом изолирующие материалы

Это особенно важно в случае применения в качестве изоляции непрочных материалов (например, рубероида)

Безусловно, устройство контробрешетки делает строительство дома своими руками несколько дороже. Однако преимущества от ее использования с лихвой это окупают.

Типы обрешетки

В зависимости от конструкции и узла крыши обрешетка под металлочерепицу монтируется несколькими способами. Шаговая (разряженная) обрешетка применяется на конструкциях с уклоном более 20°. В данном случае шаг доски равен длине волны кровельного материала.

Минимально допустимый уклон крыши для металлочерепицы — 14°.

На более пологих конструкциях с углом наклона 15 — 20° рекомендуется использовать сплошную обрешетку из досок (с минимально допустимым зазором 0,5 — 1 см компенсирующим сезонные расширения (сжатия) древесины) или листовых пиломатериалов. Также, данный тип монтажа обязателен вокруг мансардных окон и кровельных люков; на внешних и внутренних изломах скатов крыши (конек, ендова); у примыканий к стенам и трубам; в местах крепления снегозадержателей, кровельных ограждений, лестниц.

Как правило, при устройстве крыши применяются оба типа обрешетки. И особое внимание уделяется важным участкам со сплошным покрытием. Стоит также отметить, что сплошная обрешетка под металлочерепицу (особенно листовыми материалами) вызывает ряд противоречивых вопросов. Экономично ли это? И как обстоят дела с вентиляцией и конденсатом? Ответы очевидны. Поэтому единственная альтернатива — использование более толстой доски и ее крепление в нужных местах (как пример — ендова) с минимальным шагом.

Монтаж и крепление обрешетки

Шаг 1. Укладка гидроизоляции

На стропила по всей поверхности крыши раскатывается гидроизоляционная пленка или мембрана. Крепится она при помощи строительного степлера, стыки проклеиваются бутил-каучуковой лентой. Перекрытие между соседними листами: горизонтальное 150 мм, вертикальное 100 мм.

Шаг 2. Монтаж контробрешетки

Поверх гидроизоляции на стропила (вертикально) прибиваются бруски контробрешетки. Этот элемент кровельного пирога формирует воздушный зазор 50 мм для проветривания кровли, отведения влаги и конденсата.

Для защиты мест крепления от протечек, снижения вибраций и уровня шума применяют уплотнительную ленту DELTA SHAUM-Band SB60 или D-TACK NAGELDICHT. Ленту нужно клеить между гидроизоляцией и брусками контробрешетки.

Шаг 3. Установка обрешетки

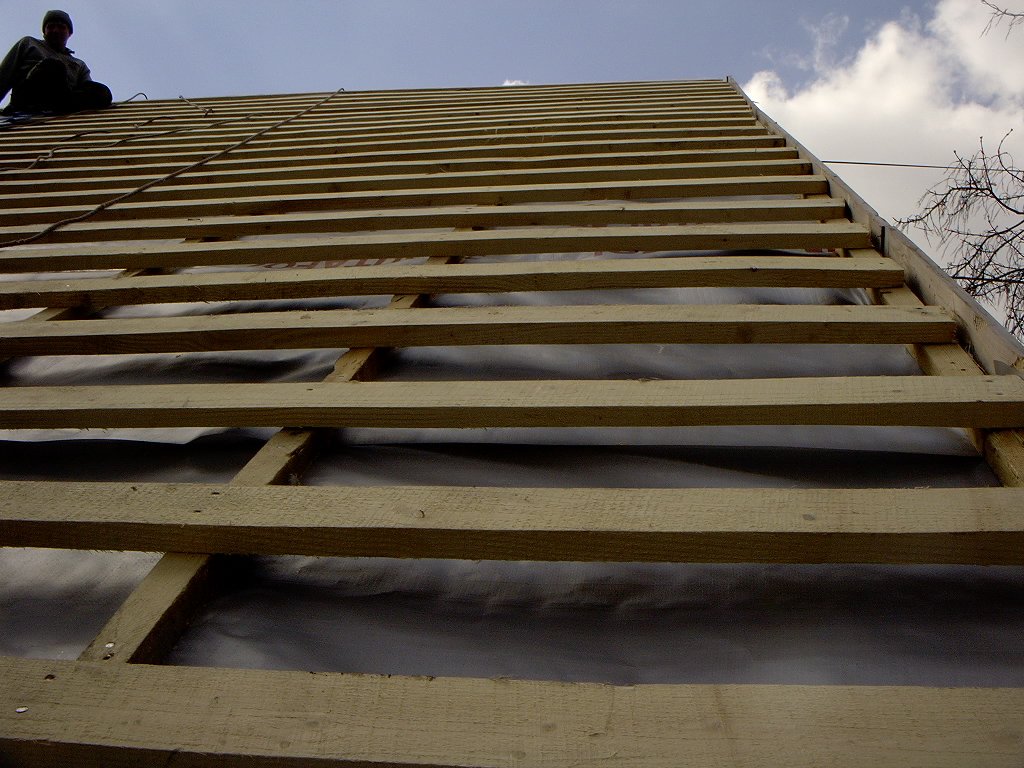

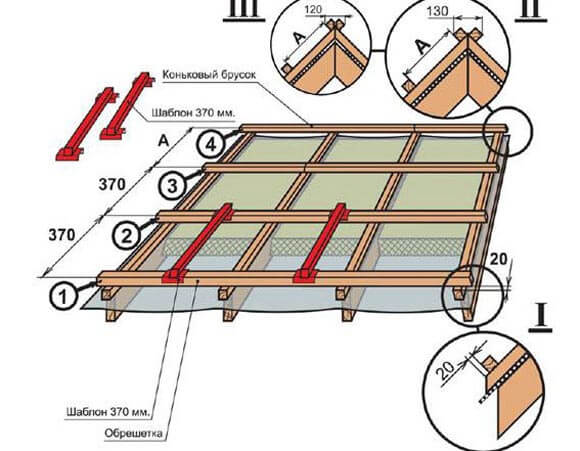

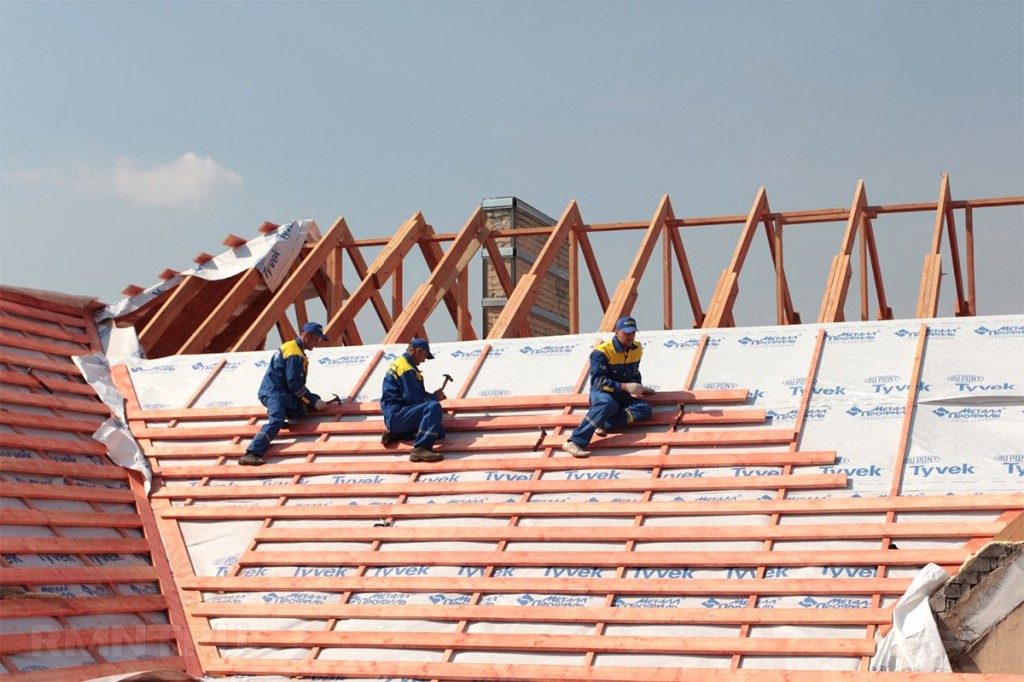

Обрешетка для металлочерепицы монтируется поверх контробрешётки горизонтально, с заданным шагом, начиная от края карниза и до конька. Доски прибивают на два гвоздя в каждом месте крепления.

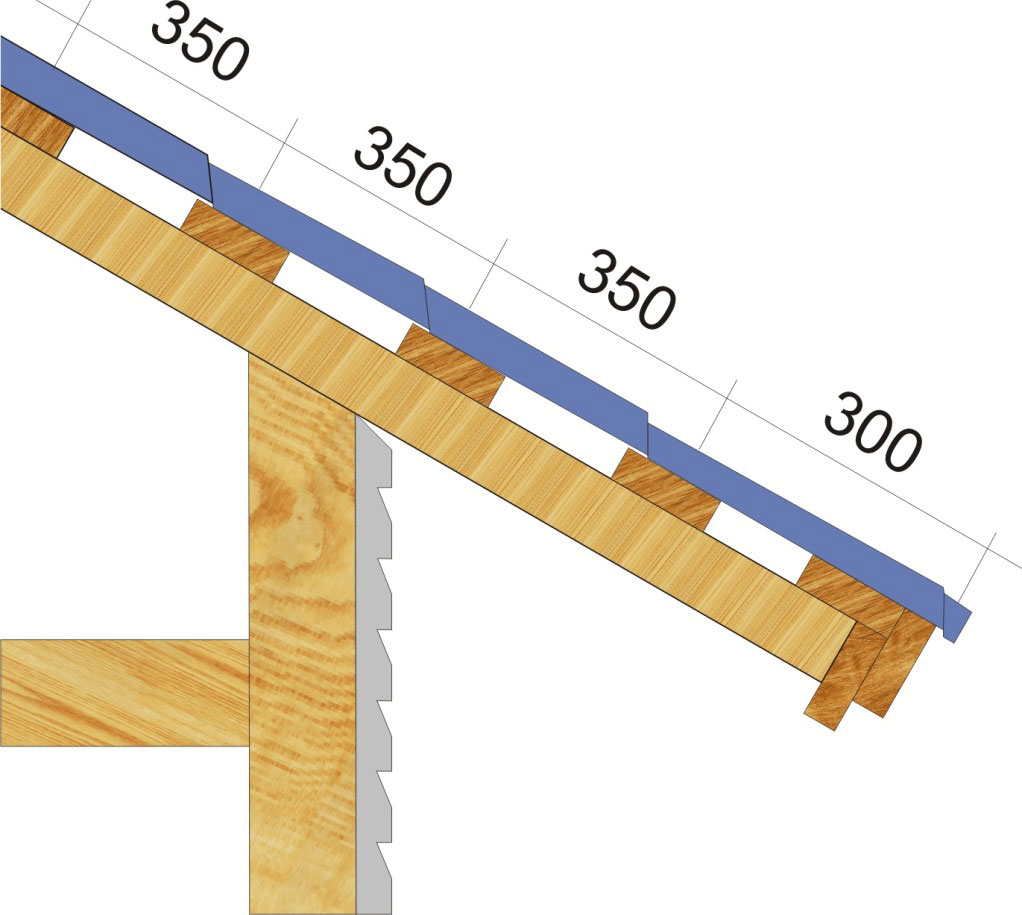

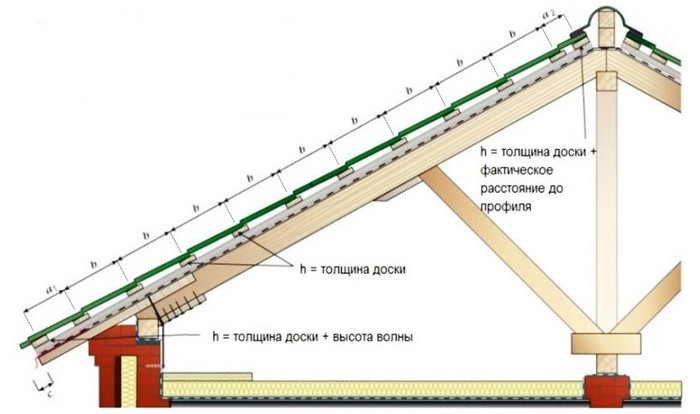

Первую доску выравнивают по стропилам. Расстояние от края до центра второй доски 300 мм, последующие 350 мм от центра до центра. Если нужно состыковать две доски, делать это нужно в разбежку на разных стропилах (чтобы не снижать прочность конструкции).

На коньке на каждом скате, в ендовах и вокруг дымохода набивают дополнительные доски для усиления конструкции.
