Громоотвод в частном доме своими руками схема

Громоотвод в частном доме

Никто в частном доме не застрахован от попадания молнии. Это мощнейший разряд, который может не только вывести из строя всю электротехнику, но и нанести вред жилищу и жильцам. Больше всего стоит беспокоиться тем, чей дом находится выше всех. Молния ударяет в самую высокую точку. Это может быть дымоход или антенна. Что же сделать, дабы обезопасить себя и свое имущество? Можно сделать громоотвод в частном доме своими руками.

Несмотря на всю сложность, благодаря подробной инструкции и схеме можно сделать все самостоятельно. Для этого потребуется время, лопата, сварочный аппарат и набор материалов. Только первым делом нужно узнать, как работает система устройства и нужен ли громоотвод в частном доме.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

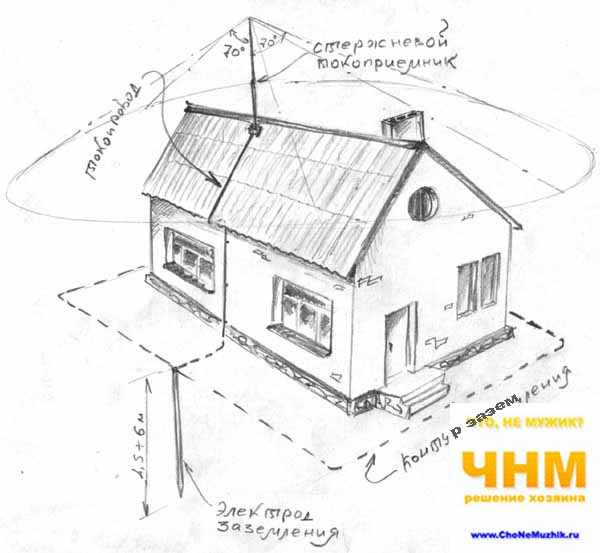

Зона защиты

Следует понимать, что любые сооружения, призванные защищать от молнии, имеют ограниченный радиус действия. Они защищают пространство только вокруг себя. Поэтому при создании конструкции громоотвода работы необходимо выполнять так, чтобы в зону защиты попали все объекты, располагающиеся на участке. Только в этом случае им будет обеспечена защита от попадания молнии.

В настоящий момент по степени надежности различают сооружения, защищающие от молний. Выделяют два их типа:

• тип А;
• тип В.

Громоотводы первого типа обеспечивают защиту на 99%, что позволяет называть их самыми надежными конструкциями против молний. Сооружения второго типа обеспечивает защиту на 95%.

Устройство и принцип работы

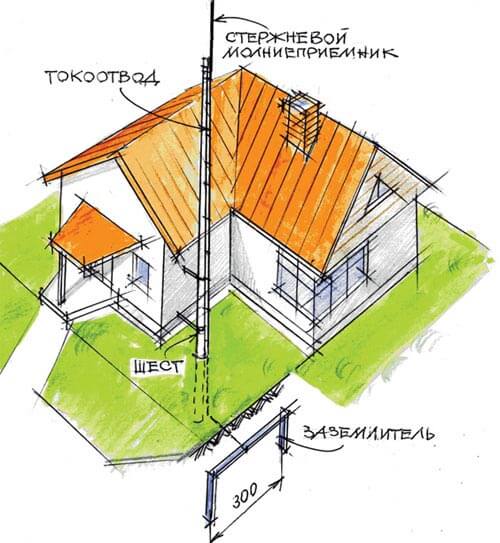

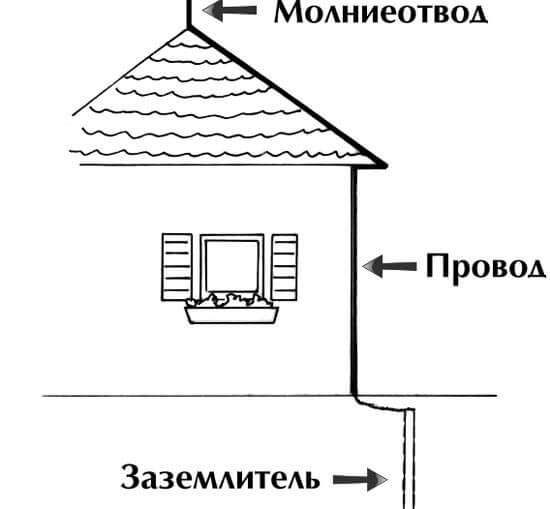

Молниеотвод предназначен для приёма и передачи в землю электростатического разряда, возникающего между грозовым облаком и приёмником на крыше дома. Устройство состоит из трёх частей:

• Молниеприемник.
• Токоотводящий проводник.
• Заземляющий контур.

Возникающий во время грозы разряд молнии сразу же передаётся на молниеприемник. Затем посредством токопроводящего проводника электрический ток передаётся на заземляющий контур. После этого он уходит в грунт. По такой схеме электростатический молниевый заряд полностью передаётся в землю, нисколько не повреждая конструкцию здания.

При этом существует несколько вариантов, как сделать громоотвод в частном доме. Это может быть классический вариант – в виде металлического штыря, возвышающегося над крышей, или в форме специальной сетки поверх кровельного материала, а также в качестве отдельно стоящей конструкции рядом с сооружением.

Молниезащита на трубе дома Источник

Обратите внимание! Наличие громоотвода не препятствует попаданию молнии в дом. Однако он надёжно защищает оборудование, людей, животных и само здание от электрического разряда колоссального номинала. Наиболее частым последствием такого воздействия для сооружения является чрезмерный нагрев материалов и, как следствие, обширное их возгорание.

Устройство и принцип работы

Молниеотвод предназначен для приёма и передачи в землю электростатического разряда, возникающего между грозовым облаком и приёмником на крыше дома. Устройство состоит из трёх частей:

• Молниеприемник.
• Токоотводящий проводник.
• Заземляющий контур.

Возникающий во время грозы разряд молнии сразу же передаётся на молниеприемник. Затем посредством токопроводящего проводника электрический ток передаётся на заземляющий контур. После этого он уходит в грунт. По такой схеме электростатический молниевый заряд полностью передаётся в землю, нисколько не повреждая конструкцию здания.

При этом существует несколько вариантов, как сделать громоотвод в частном доме. Это может быть классический вариант – в виде металлического штыря, возвышающегося над крышей, или в форме специальной сетки поверх кровельного материала, а также в качестве отдельно стоящей конструкции рядом с сооружением.

Молниезащита на трубе дома Источник

Обратите внимание! Наличие громоотвода не препятствует попаданию молнии в дом. Однако он надёжно защищает оборудование, людей, животных и само здание от электрического разряда колоссального номинала. Наиболее частым последствием такого воздействия для сооружения является чрезмерный нагрев материалов и, как следствие, обширное их возгорание.

Принцип действия молниеотвода

Итак, мы разобрались с поведением молнии, но до сих пор непонятно, как функционирует громоотвод. Сейчас мы объясним и этот вопрос.

1. Как уже было сказано, на земле появляется большое количество индуцированных зарядов, возникает сильное электрическое поле, которое будет усиленно у заостренных предметов, коим и является молниеотвод.

   Принцип работы молниеотвода сводится к тому, чтобы переключить электрический удар на специальную проводную шину, отправляющую заряд молнии глубоко в землю

2. В результате этого на верхушке устройства возникает коронный разряд, через который разряды из земли стекают вверх по воздуху в направлении грозового облака. Это означает только одно – индуцированные заряды не могут накапливаться на здании, а значит, молния в него бить не будет, так как наверняка поблизости найдутся более заряженные объекты.
3. Вероятность того, что молния попадет в здание с громоотводом, падает практически до нуля. Именно поэтому случаи ударов в громоотводы такие редкие.

   Принцип действия активного громоотвода

Согласитесь, все очень просто и понятно, если понимаешь суть явления. Мы уже давно живем в информационном веке, поэтому быть невеждой современному человеку не к лицу.

Разновидности молниезащиты

Молния попала в дом Источник

Поэтому молниезащита дома – обязательный элемент, который спасет его и живущих в нем людей от беды. Если рассматривать эту конструкцию в чисто техническом плане, то это обычная антенна, которая на себя принимает электрический разряд, и отводит его по проводу в землю. При этом антенна не обязательно изготавливается в виде штыря, направленного к небу. Это может быть уложенная на скатах крыши сетка или натянутый провод по коньку.

Именно такую молниезащиту всегда использовали, и сегодня используют, как простой вариант отведения молний. Называют ее пассивной. Сегодня предлагается улучшенный вариант молниезащиты, называемый активным.

Главное отличие активной защиты в наличии специального устройства – молниеприемника. По сути, это ионизатор, который притягивает молнии. То есть его установка гарантирует, что молния никуда кроме молниеприемника не попадет. Это важный момент, потому что удар природного электричества может произойти не только в крышу дома, но и в проводку питания бытовых приборов и освещения. С системой, в которой установлен молниеприемник, это не произойдет.

Молниеприемник ионизатор Источник

Впрочем, правильно сделанная пассивная защита также обеспечивает должный уровень безопасности и пока еще остается традиционной и часто используемой.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу разработки и монтажа любых электротехнических сетей для частного дома. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

1. Активные;
2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Как сделать громоотвод в частном доме своими руками

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

Защищаем частный дом от молнии – обзор хорошего громоотвода

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

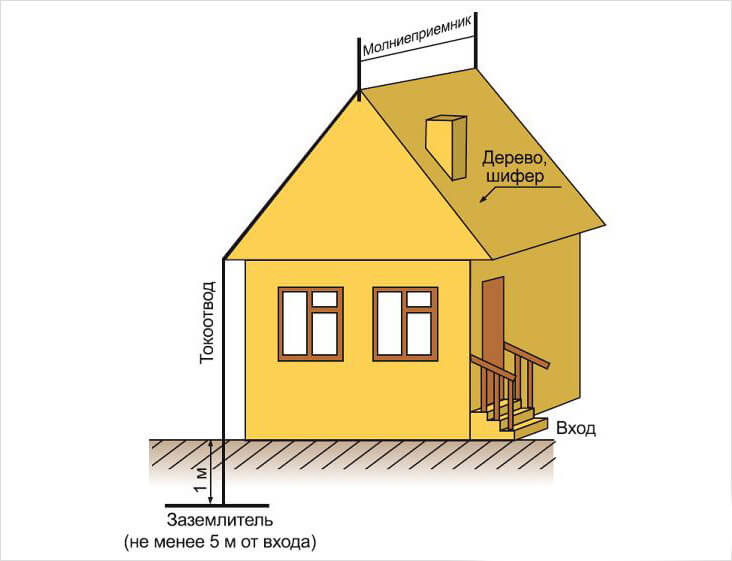

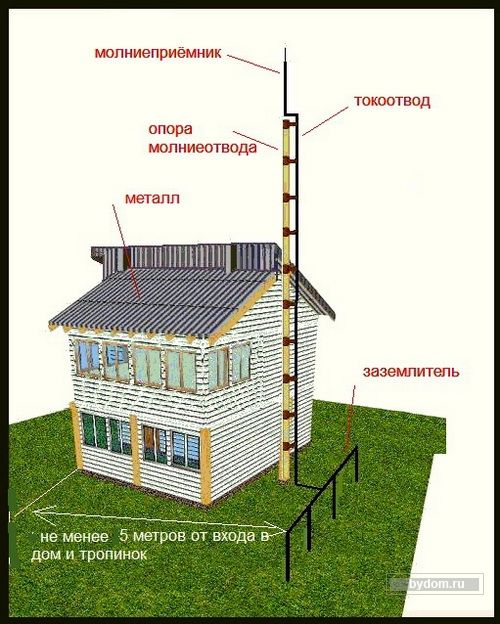

1. Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.
2. Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.
3. Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.
4. Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.
5. Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Принцип действия молниеотвода

Молниеотвод — конструкция, установленная на строениях и предназначенная для их защиты от поражения молнией. В разговорном языке его чаще называют громоотводом.

В момент прохождения грозового фронта, на поверхности земли проявляется сильное электрическое поле, одним из признаков наличия такого поля является запах озона. Это поле появляется как следствие излишней электризации облаков относительно друг друга и земли, в этом случае можно сказать, что облака и поверхность земли играют роль обкладок конденсаторной емкости. В некоторый момент времени, разность потенциалов достигает своего предела и как следствие, происходит разряд молнии.

Наличие молниеотвода в приводит к тому, что заряд электричества не собирается в облаках, а через него переходит в землю без разряда в виде молнии. Но даже в случае разряда, молниеотвод, в силу своих конструктивных особенностей примет его на себя, спасая от разрушения рядом стоящие здания и сооружения.

Вывод

Для небольшого дома сделать громоотвод своими руками можно в течение дня, но здесь важно соблюдать все те зазоры, параметры и сечения провода о которых говорилось выше. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

1. 2. 3. 4. 5.

Наличие громоотводов на участке просто необходимо. Молния — это импульс электрического тока значительной силы, возникающего по причине накопления в грозовых облаках заряда. Сила тока в этом случае способна достигать 200 000 А – такие мощные молнии встречаются редко, а вот с силой до 100 000 А происходят регулярно. Громоотвод в частном доме не препятствует возникновению молнии, он лишь отводит ее, предохраняя дом от пожара. Разряд, проходя сквозь разные материалы, вызывает выделение тепловой энергии, которая является причиной возникновения пожаров и разрушений.

Обслуживание молниезащитной системы

Молниезащитная система нуждается в регулярном профилактическом осмотре

, который проводят не реже 1 раза в год. При обследовании выявляются детали, подлежащие замене, и места, которые требуется очистить от ржавчины и покрыть слоем краски. Ослабевшие точки соединений подтягивают, а окислившиеся контакты тщательно зачищают.

Уменьшение диаметра токоприемников в результате длительной эксплуатации приводит к снижению технических характеристик устройств. Своевременная замена металлических штырей обеспечивает полную эффективность молниезащиты. Не реже 1 раза в 5 лет производят вскрытие заземления для проверки на наличие коррозии

При уменьшении сечения металла более чем на 30% производят установку новой конструкции.

1. Все металлические предметы, расположенные на поверхности кровли должны соединяться с молниезащитной системой.
2. Токоприемники, подверженные действию коррозии, следует покрыть несколькими слоями краски или изготовить кожухи для защиты от влажности и атмосферных осадков.
3. При наличии в непосредственной близости от строения дерева, высота которого намного превышает вертикальный размер дома, молниеприемник можно укрепить на стволе, подняв над кроной на 0,5 м.
4. Металлические виды кровли позволяют производить прямое заземление крыши.

Что такое молниеотвод, историю его изобретения и как подобная молниезащита используется в современном мире смотрите в следующем ролике.

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом сайт мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

Контур

У громоотвода должен быть рассеиватель, который обеспечивает передачу импульса от молнии в землю. Этим рассеивателем выступает заземлитель. Он изготавливается по образцу того, что делается для заземления сети в доме. Параметры контура в громоотводе должны быть такими, чтобы рассеивание произошло максимально быстро. Располагается контур громоотвода в таком месте, чтобы от молниеприемника к нему был кратчайший путь. Если придется сделать это возле крыльца или другой пешеходной зоны возле дома, то необходимо удалить его хотя бы на четыре метра. Оптимальным считается расстояние в пять метров.

Желательно, чтобы во время грозы территорию, на которой находится контур от громоотвода, никто не посещал. Этого проще добиться, если сделать предупредительные знаки или ограждение. Место, где будет находиться этот элемент громоотвода не должно совпадать с тем, где расположен контур заземления сети дома. Импульс может быть настолько сильным, что попадет в здание посредством последнего. Металл, который будет применяться для этого модуля громоотвода должен иметь минимальное сопротивление.

Установка осуществляется довольно просто. После определения места, необходимо вырыть траншею или приямок в форме треугольника. Глубина, на которую будет выполняться закладка одинакова для различных видов грунта. Разница заключается лишь в том, будут ли использованы стержни. Если грунт в местности имеет хорошую впитывающую способность, а грунтовые воды находятся ниже четырех метров, тогда по углам треугольника забивается три стержня с длиной в три метра. Они утапливаются практически полностью. В качестве стержней используется арматура с диаметром в 10 мм. Далее необходимо соединить вершины уголком или шинкой из металла.

Обратите внимание! Планка подбирается такого размера, чтобы площадь ее сечения составляла минимум 100 квадратных миллиметров.

Если дом стоит на болотистом грунте, тогда нет необходимости вбивать штыри. Треугольник сооружается без них и погружается на глубину в 80 см, как и в предыдущем случае. Обязательно делается вывод элемента, чтобы соединить контур с токоотводом.

Типовые конструкции молниеотводов

Для защиты частного дома используется несколько видов молниеотводов, используемых при построении комплексной грозовой защиты.

Типовая схема такой защиты приведена на рисунке. В состав защиты входят:

• Несколько приемных оголовков-штырей молниеотводов, рассредоточенных на наиболее уязвимых точках кровли;
• Разводка токопроводящей шиной по коньковой балке, ветровым планкам и скатам кровли. Как показывает практика, молния нередко поражает массивные металлические поверхности, находящиеся ниже молниеотвода;
• Система комплексного заземления, при этом контур от молниеотвода не должен соединяться с заземляющей линией электропроводки, в противном случае сгорит большая часть домашней техники;
• Устройство для защиты домашней аппаратуры и электросети при ударе молнии в линию электропередач.

Нередко токопроводящая шина становится источником проблем для домашней электросети. Во время удара молнии по шине протекает мощный импульс тока, способный вывести из строя цифровую технику, мобильный телефон, компьютер или сетевое оборудование интернета.

Поэтому перед тем как сделать молниеотвод, будущую линию укладки шины нужно обязательно экранировать. Для этого используется металлическая сетка с ячейкой не более 5 мм. Если шину молниеотвода предполагается уложить по бетонной или кирпичной стене, то сетку укладывают под штукатурку, и изолируют от шины. К экранирующей сетке припаивается провод, который подключается через вентильную защиту к общей системе заземления, но не к контуру молниеотвода.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Внутренняя молниезащита дома

Если вспомнить, как быстро растет у нас в домах количество замечательной современной техники, электротехнической и электронной, и все больше в ее составе микропроцессов – то понятно, что электросети внутри дома все больше нуждаются в защите, и внутренняя молниезащита отнюдь не перестраховка, а реальная необходимость. Один мощный электромагнитный импульс – не важно, в здании или на большом удалении от него – и возможен скачок напряжения в силовой и осветительной проводке, с возможностью повреждения всех подключенных приборов и аппаратов. Кратковременные избыточные напряжения регистрируются и когда происходит растекание заряда, пойманного молниеотводящей системой.

Внутренняя молниезащита в части проектирования и монтажа требует профессионализма и учета всех особенностей конкретного объекта.

Применение системы уравнивания потенциалов (СУП) посредством монтажа общей шины, соединяющей металлические конструкции здания в один проводящий контур, защищает и проводку, и приборы от импульсных перенапряжений. Устранение разности потенциалов необходимо и между всеми токопроводящими элементами и конструкциями зданий, и между инженерными сетями и коммуникациями и самой заземляющей системой.

На «особо опасных» участках электросетей устанавливают УЗИП (устройства защиты от импульсного перенапряжения). Эти устройства предотвратят перенапряжения и искрение в защищаемых приборах.

Монтируют УЗИП по зонной схеме – с учетом, какую чувствительность к скачкам сетевого напряжения имеет каждый конкретный участок. Молниезащитные УЗИП первого класса (класс В), устанавливаемые на входном щите – самые мощные, они защищают внутридомовые сети от прямых ударов молнии. Ограничитель второго класса (класс С) защищает от наведенных (электромагнитных) токов. Особо чувствительная электронная микропроцессорная аппаратура требует особой защиты – ограничителей перенапряжения (ОПН), относящихся к категории D-класса.

В деревянном доме применяют все классы защитных устройств, монтируя их по «нисходящей», или УЗИП с полной комплектацией – три в одном. Но только правильный подбор защитных устройств и грамотный монтаж даст эффективную защиту.

Молниезащита всех наземных объектов строго регламентируется строительными нормами. Немного непонятно, почему руководящие документы и инструкции не требуют в обязательном порядке выполнять защиту частных строений от молнии, хотя и классифицируют их как относящиеся к третьей категории. Но добросовестный застройщик всегда просчитает вероятность негатива от всех природных факторов, в том числе и от прямого попадания молнии. Исходить следует не только из местной статистики и вероятности поражения молнией, но и из особенностей своего жилища. А деревянный дом и в этом контексте на особом положении, поскольку никакая антипиреновая обработка не сделает горючую древесину негорючей, а лишь отодвинет время возгорания. Загоревшись, деревянные дома сгорают без возможности восстановления за считанные минуты.

Деревянный дом требует особого комплексного подхода к молниезащите, и задача эта несколько сложнее, чем защита дома, выстроенного из менее горючего материала. Дому требуется как внешняя, так и внутренняя защита от молнии. Внешние молниезащитные системы складываются из трех основных элементов – молниеприемник, молниеотвод (токоотвод) и заземляющий контур.
