Внутренние водостоки в многоэтажном здании: описываем все нюансы

Устройство подвесных желобов водостока

Устройство подвесных (или навесных) желобов водостока выполняют в основном при малоэтажном строительстве жилых домов и зданий с небольшими площадями кровли.

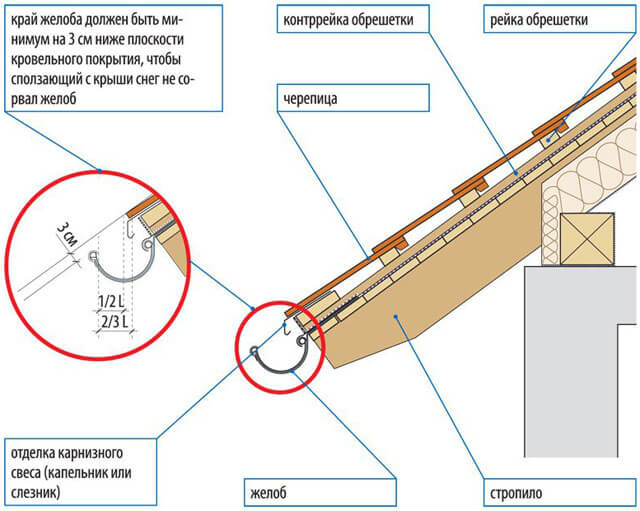

Подвесные жёлоба представляют собой полукруглые или прямоугольные лотки, которые подвешивают непосредственно под сливной кромкой карнизного свеса.

Подвесные желоба служат для тех же целей, что и настенные желоба. Собираемая желобами дождевая вода с крыши отводится к водосточным воронкам.

• из кровельной стали толщиной 0,63 мм или 0,7 мм;
• из коррозийностойких материалов — пластмасс и оцинкованной стали с полимерным покрытием (толщина стали — 0,6…0,7 мм, покрытия пластизоль — 100 мкм);
• из ПВХ (поливинилхлорида).

Конструктивные особенности водосточных систем

Однако появилось множество элементов, упрощающих монтаж деталей к поверхностям кровли, фасада и между собой.

Производство изделий поставлено на широкую ногу, и сегодня можно приобрести готовые элементы для любых, даже самых сложных систем, лишь бы позволяли материальные возможности.

После необходимых расчетов приобретают нужное количество деталей, затем складывают их по принципу конструктора и монтируют согласно инструкции.

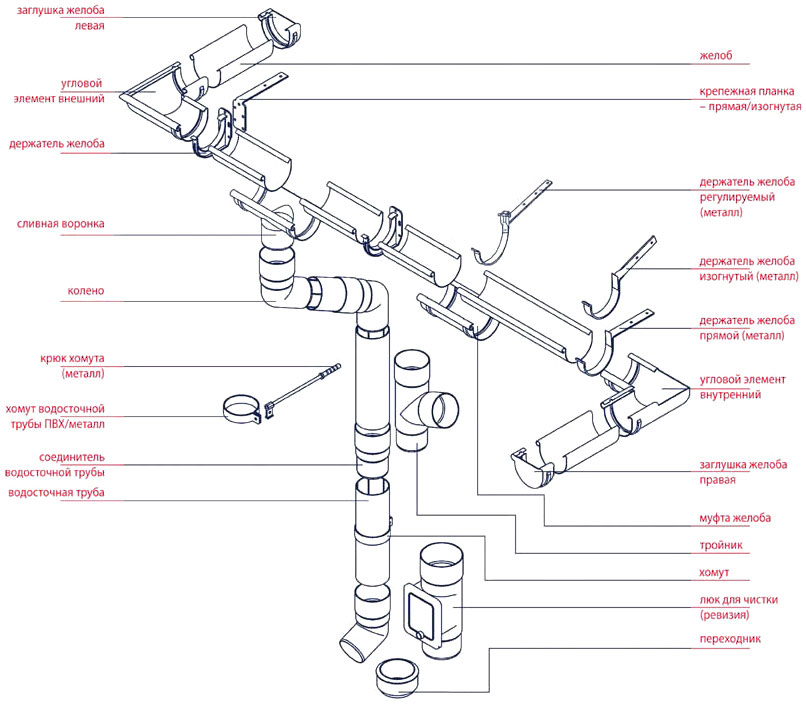

Схематическое изображение элементов водосточной системы. Кроме указанных элементов в монтажном комплекте могут присутствовать хомуты, муфты, уплотнители, соединительные элементы различной конфигурации

Для дачи – небольшого по размерам домика с двускатной крышей – можно соорудить конструкцию самостоятельно, используя оцинкованные стальные листы.

Но для большого коттеджа с красиво оформленным фасадом и кровлей лучше приобрести готовый фабричный комплект, который будет дополнительным украшением для здания.

ГОСТ 7623-Трубы водосточные наружные. Технические условия

Купить ГОСТ 7623-84 — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Распространяется на наружные водосточные трубы круглого сечения, предназначаемые для отвода атмосферной воды с крыш зданий.

Данные об отмене опубликованы в ИУС 2-91

Элементы водосточной системы

Для организации горизонтальной части водостока предусмотрены следующие элементы:

• желоба;
• соединители желобов;
• торцевые заглушки прямые и полукруглые (для одно- и двускатных крыш);
• углы наружные под 90°, 135° (для вальмовых, полувальмовых и многощипцовых крыш);
• углы внутренние (для крыш с ендовами);
• защитные решетки (сетки) для желобов;
• сетчатые грибки для воронок.

Желоба прокладывают под карнизным свесом с уклоном, а крепление к стропилам и обрешетке, а также и формирование уклона проводят с помощью кронштейнов и крюков. В наиболее низкой по уровню точке желоба (или схождения двух линий желобов) врезают водоприемник — воронку желоба.

К воронке присоединяют колено (или переход), с помощью которого подключают водосточную трубу, закрепленную к фасаду.

Для организации вертикальной части водостока предусмотрены:

• трубы длиной 3 м или 1.5 м;
• муфты для соединения труб;
• S-образные обводы для прохождения архитектурных элементов фасада;
• ревизии для проведения профилактических работ при обслуживании системы;
• угловой слив для сброса воды в дождеприемник или лоток ливневой канализации;
• узлы крепления.

Распространенные размеры

Производительность водостока выбирают в зависимости от площади обслуживаемой части кровли, и она определяется размерами желобов и водосточной трубы. Независимо от компании изготовителя и материалов, соотношение между размерами сечения этих элементов у всех общее — диаметр желоба приблизительно в 1.4 – 1.5 раза больше диаметра трубы.

В качестве примера ниже представлены типоразмеры водосточных систем популярных на российском рынке производителей:

На что влияет и от чего зависит диаметр водосточной системы

Грамотный расчет диаметра – ключевой фактор, который влияет на эффективность конструкции и ее возможность выполнять возлагаемые функции. Чем больше d, тем лучшей пропускной способностью обладает водосточный желоб и труба, но и цена увеличивается.

Такой широкий «диапазон» диаметра и его выбор зависят от следующих моментов:

• Площади сбора воды
• Схемы размещения точек слива и от их количества (нагруженная и ненагруженная схема слива)

Площадь сбора

Для расчета данного параметра на один желоб, следует воспользоваться формулой:

S= L (а+в/2), где

L – длина крыши вдоль конька;

а – проекция на горизонтальную плоскость ската крыши, с которого стекают осадки;

в – высота крыши.

Приведем пример. Данные кровли:

• Высота – 2 м.
• Длина – 10 м.
• Ширина проекции – 5 м.

Следовательно, используя формулу, выполним расчет: S= 10(5+2/2)=60 м2.

Размещение точек слива

При достаточном количестве точек слива, т.е. при ненагруженной системе, можно выбрать параметры водостока – 125/100 мм с площадью кровли от 100 кв. м.

Точное количество точек слива зависит от диаметра желоба. Данные представлены в таблице.

При нагруженной схеме (система водоотвода к одной воронке) – 150/120 мм с площадью кровли от 100 кв. м.

Нагруженная система предполагает использование размеров с запасом. Данные представлены в таблице.

При выборе лучше останавливаться на элементах большего d, что позволяет снизить риски загрязнения или образования ледяной корки. Важно, чтобы все элементы были от одного производителя, это поможет избежать ошибок в расчетах и монтаже.

На что обращать внимание при выборе

При выборе мы рекомендуем обращать внимание на:

• Норму осадков конкретного региона.
• Площадь крыши.
• Специфику архитектуры постройки.
• Уклон кровли.

Согласно требованиям DIN 18460-1989 диаметр трубы водосточной системы выбирается исходя из площади кровли и водопропускной способности. Данные представлены в таблице.

Для расчета количества труб водостока используют следующий вариант: 1 труба на 50 м2 площади ската кровли, расстояние между ними не должно превышать 10 м. В случае с диаметром на каждый квадратный метр площади кровли приходиться по 1,5 мм2 площади сечения трубы.

Как производится расчет производительности ливневки

Основной критерий, который учитывается при выборе элементов ливневой канализации, является пропускная способность всей системы. Если расчет количества воронок, а также внутреннего диаметра труб и желобов водостока окажется неверным, то ливневка не будет справляться с большим объемом воды, стекающей с крыши.

Это приведет к неизбежному подтоплению фундамента дома и заливанию фасада. Чтобы рассчитать мощность или пропускную способность ливневой системы, необходимо:

1. Знать среднегодовой уровень (максимальный и минимальный) количества осадков в регионе проживания.
2. Произвести расчет площади кровли. При этом рассчитывать площадь всей крыши нет необходимости. Достаточно произвести расчеты самого большого ската (для многоскатной крыши). Эта величина и будет определяющим значением для всей системы ливневой канализации.

Расчет площади крыши

Для расчета площади самого большого ската кровли используется формула S=(A+B/2)×C, где:

• A – горизонтальная проекция боковой части ската;
• B – высота ската крыши (также по боковой проекции);
• C – длина ската кровли.

Все измерения необходимо производить в метрах для получения необходимого значения площади.

Совет! При расчете внутреннего водостока для плоских кровель, формула немного видоизменяется: S=A×C.

Расчет нагрузки на водоотвод

Высчитав площадь кровли, нужно рассчитать максимальный объем осадков, который будет приходиться на единицу площади системы водоотведения. Для этого применяется следующая формула Q=S×q/10000, где:

• S – площадь ската кровли, полученная ранее;
• q – максимальный уровень осадков в регионе.

Полученное значение, измеряемое в литрах на секунду, позволяет выбрать сечение внутреннего диаметра водоотводящих труб и желобов, а также количество водоприемных воронок, необходимое для нормального функционирования всей ливневки.

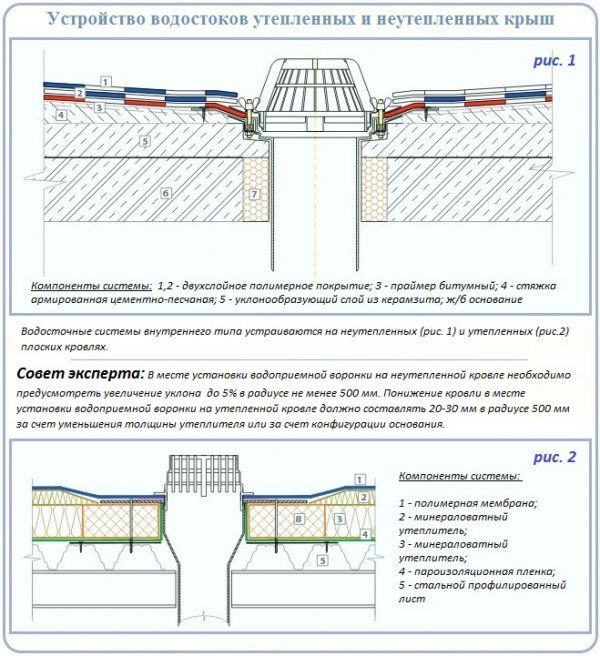

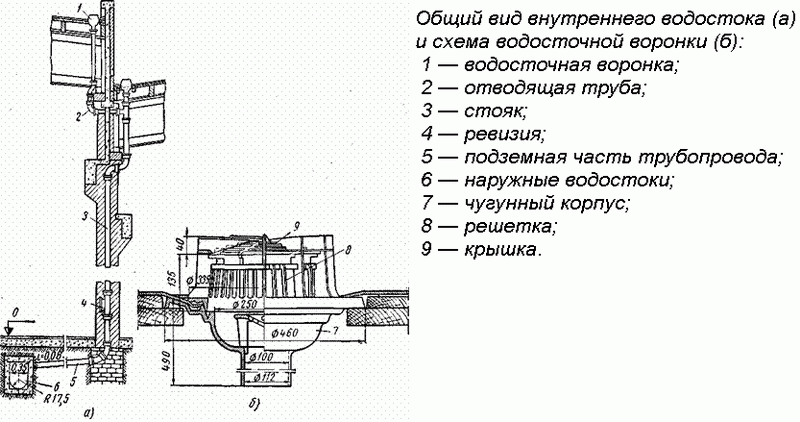

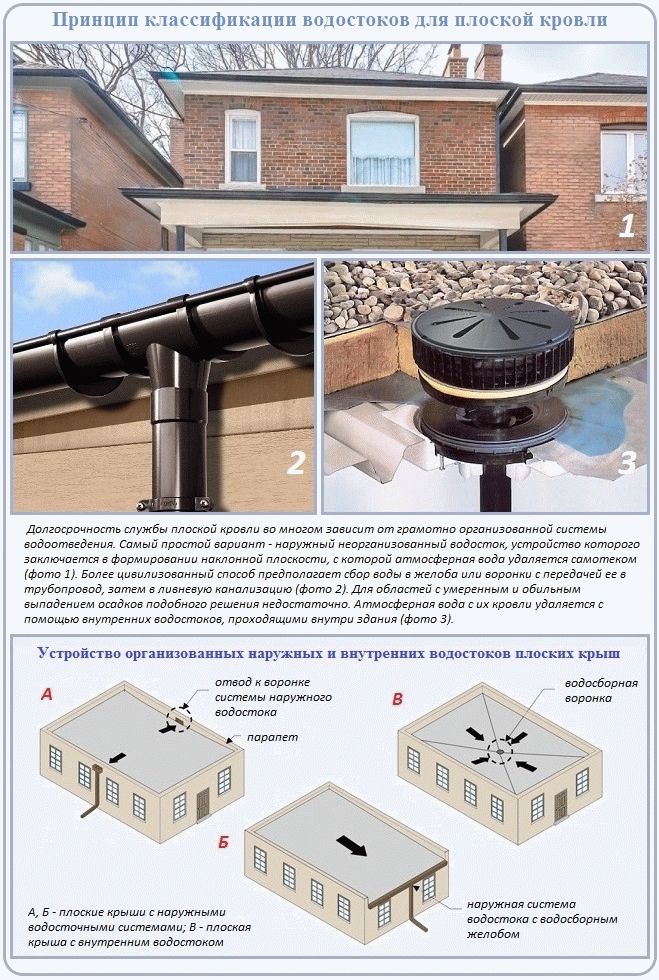

Нюансы внутренней водосточной системы

Качественная водосточная система включает в себя не только составляющие, но и вспомогательные элементы. В качестве примера можно привести колпак. Его конструкция предельно проста: крышка и стакан. Функциональное назначение этого элемента – задерживать различный мусор, который может навредить всей системе.

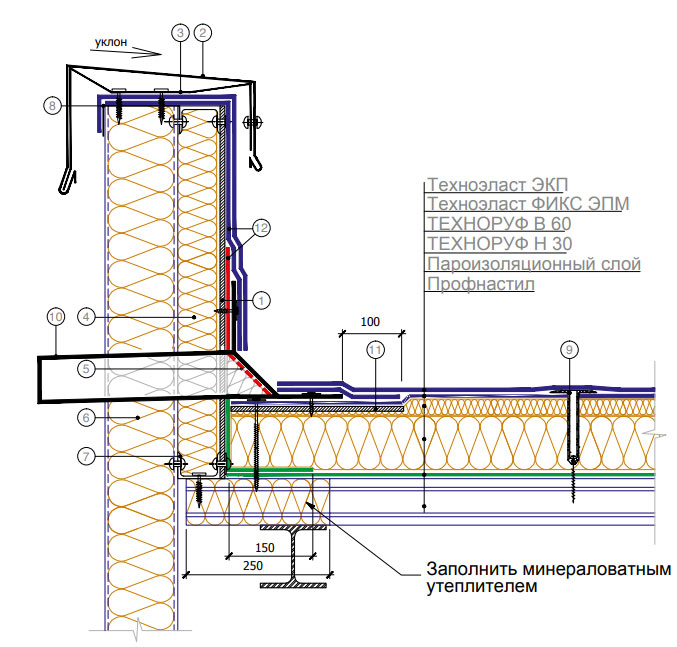

Устройство внутренней системы имеет свои нюансы, заключающиеся в следующем:

• Стакан, имеющий расширенное основание можно использоваться в качестве зажима для водоизоляционного ковра.

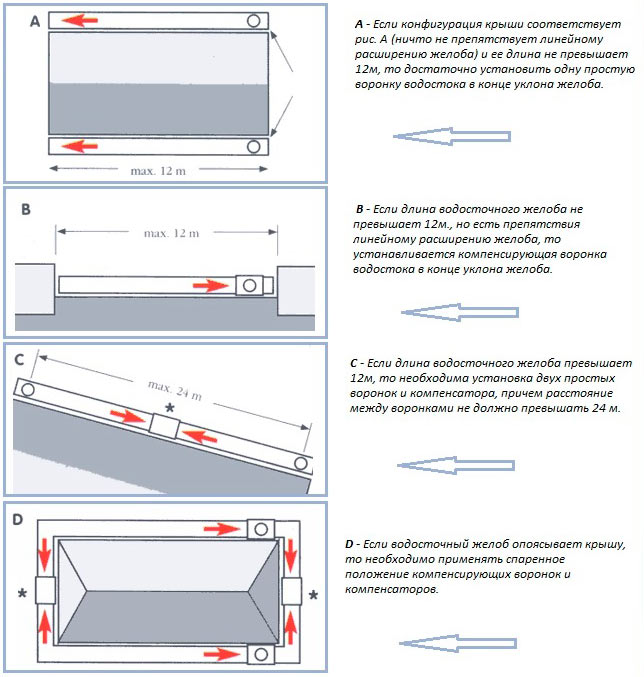

• Любая плоская крыша, не зависимо от размеров, должна включать в себя две водосборных воронки. Это позволяет провести всасывание осадков максимально быстро.
• Максимально возможное расстояние между двумя воронками равняется 48 метрам.

После разделения кровельной поверхности на участки, на них устанавливаются воронки.
