Железобетонный фундамент: устройство сборных, монолитных конструкций

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Полезный совет! Столбчатый фундамент – оптимальное решение для облегчённых построек, объёмный вес которых не превышает 1000 кг/м3 (каркасных домов, бань, хозблоков, садовых домиков, террас, навесов, гаражей, летних кухонь, беседок и т.п.).

Чем могут отличаться основания на столбах

Цели использования, это удешевление строительства за счет уменьшения объемов земляных работ, а также экономии на устройстве тяжелых и материалоемких фундаментов. Помимо этого, так можно значительно снизить сроки возведения строения и ускорить его ввод в эксплуатацию. Фундаменты этого типа составляют из вертикальной несущей (столбчатой) и горизонтальной ростверковой (балочной) частей. Схема столбчатого фундамента с ростверком Столбик, который может быть в плане как в прямоугольной (квадратной), так и в круглой, а иногда даже в крестообразной или звездчатой конфигурациях устраивается в специально отрытом для него котловане. Материал для изготовления столбов— это:

• монолитный или сборный железобетон;
• красный глиняный обожжённый кирпич;
• каменные блоки (бут) из осадочных или вулканических пород — с одинаковой (пиленные) или произвольной (колотые) формой.

• металлического проката (уголка, швеллера, двутавра, толстостенных труб);
• древесины в основном хвойных пород (лиственницы, сосны, ели);

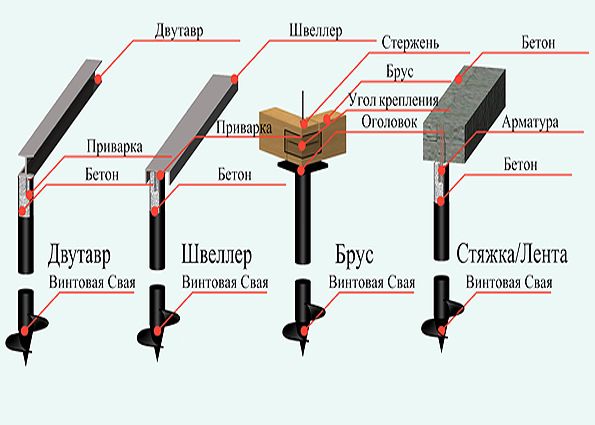

Ростверк из металла и древесины

• сборного или монолитного железобетона в виде балок, прогонов или ригелей.

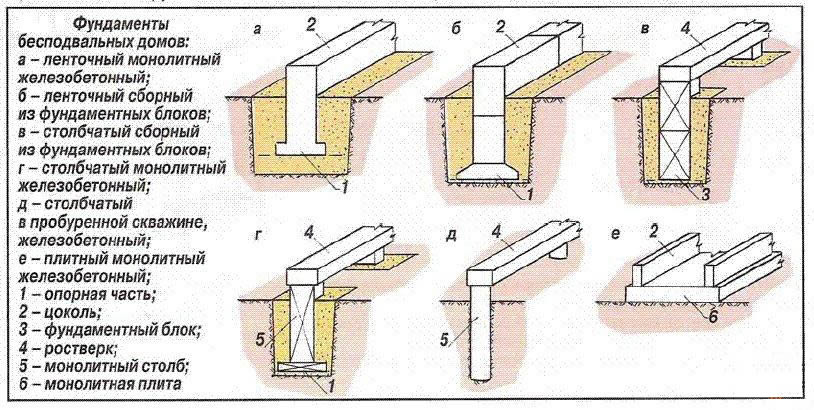

Традиционно столбчатые фундаменты используют для бесподвальных помещений. Оголовки столбиков и соответственно опирающиеся на них ростверковые балки располагают в соответствии с проектом и особенностями участка строительства. Это, например, может быть связано с вероятностью подтопления паводковыми или грунтовыми водами, ветровой боковой нагрузкой, снежными заносами и другими воздействиями. В соответствии с чем они могут находиться ниже нулевой отметки грунта, на ее уровне или располагаться на высоте до 60 сантиметров от поверхности земли.

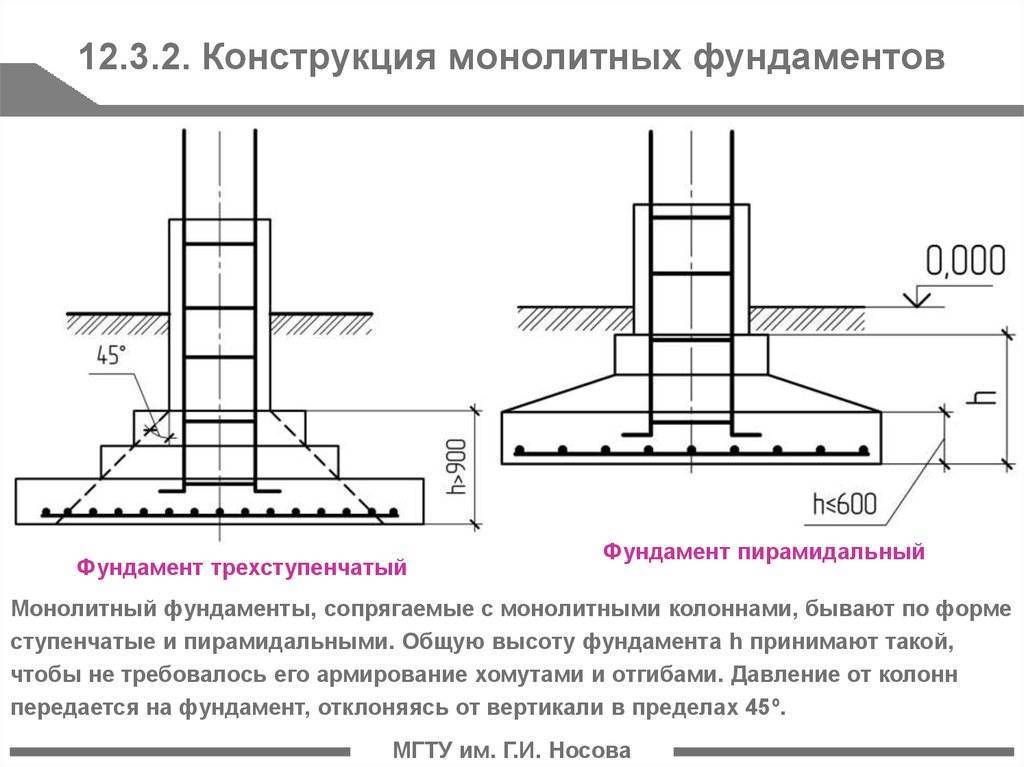

Что такое монолитный фундамент?

Уже одно только название данного типа основания говорит о его ключевой особенности. Монолитный фундамент – это цельное основание, которое создается непосредственно на месте строительства. Это и позволяет говорить о многочисленных преимуществах данного решения.

Существует некоторая путаница в вопросе, что же называть монолитным фундаментом. Во многих источниках монолитное основание делят на два типа, выделяя монолитно-ленточный и монолитно-плитный виды, но это не совсем правильно.

Монолитно-ленточный фундамент обустраивают только по периметру возводимого здания и под его несущими стенами. Основание получает форму широкой ленты, откуда и пошло его название. Решение отличается достаточной прочностью, относительной простотой создания и возможностью обустроить цокольный этаж.

Говоря о монолитном фундаменте, обычно подразумевают монолитный плитный фундамент, потому в данном материале делаем упор именно на этот тип конструкции. Монолитная плита – наиболее прочный и универсальный вариант. Армирование и заливка бетоном выполняется подо всем зданием, что требует достаточных финансовых вложений, но они окупаются сторицей. Монолитная плита позволит возвести надежный дом на участке с пучинистыми грунтами и в местах с высоким уровнем грунтовых вод. При каких-либо движениях почвы фундамент будет двигаться целиком, потому исключены деформации самого основания и дома.

Иногда к монолитным фундаментам относят столбчатый, имея в виду, что столбы заливаются непосредственно на месте строительства. Такие опоры проектируют в тех местах, где предполагается наибольшая нагрузка (внешние и несущие стены, углы, пересечения стен). Мы же под монолитным будем подразумевать исключительно фундамент на основе монолитной плиты.

Преимущества монолитного фундамента

Всю работу может выполнить сам владелец дома, если будет тщательно следовать технологиям, внимательно подготовится к будущему процессу. И не надо будет беспокоиться о привлечении специалистов с достаточно высоким уровнем квалификации.

Где вибрировать, куда лить и как вязать – самые главные факторы, без понимания которых не обойтись в данном случае.

Дома без подвалов и сложные грунты – условия, в которых лучше выбирать именно монолитный фундамент, собственными руками его возвести совсем несложно.

Он используется там, где сам фундамент выполняет функции основания, где не требуется возведение высоких цоколей. Важно не забыть провести надёжную тепло- и гидроизоляцию под самой плитой.

Преимущества монолитного фундамента

• Не нужно использовать дорогостоящее спецоборудование, чтобы осуществить бетонирование, на место просто приедут автобетоносмесители, выгрузят составы со своих лотков.
• Сравнительно невысокая стоимость.

В зонах, где грунт промерзает на большую глубину, монолитный плитный фундамент станет отличной и доступной альтернативой другим разновидностям материала. Потому подобное решение нередко используется на территории скандинавских стран.

Совет! Чтобы обеспечить развязку плиты из бетона с холодным грунтом, необходимо использовать качественные материалы.

Для этого фундаментную плиту из железобетона кладут на основание в виде «матраса», созданное из утеплителя. Раньше эта задача решалась с помощью пенопласта высокой прочности. Теперь его место занял экструдированный пенополистирол.

Такая теплоизоляция более современная и практичная. Материал не гниёт, может похвастаться высокими показателями по долговечности и прочности.

В основном, экструдированный пенополистирол используется для того, чтобы создать теплоизоляционную подушку в монолитном плитном фундаменте. Кроме того, он помогает утеплять полы подвальных помещений, стены.

Конструкция фундамента

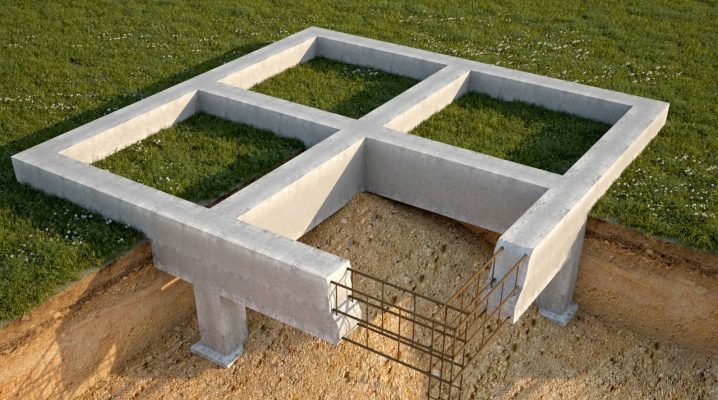

Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:

В углах возводимого здания. В местах пересечения несущих стен. Под несущими простенками. Других местах, в которых сосредоточены большие нагрузки.

Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.

Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.

Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:

Количество столбов и их месторасположение. Форма столбов и линейные размеры. Требуемая густота армирования.

Чертежи

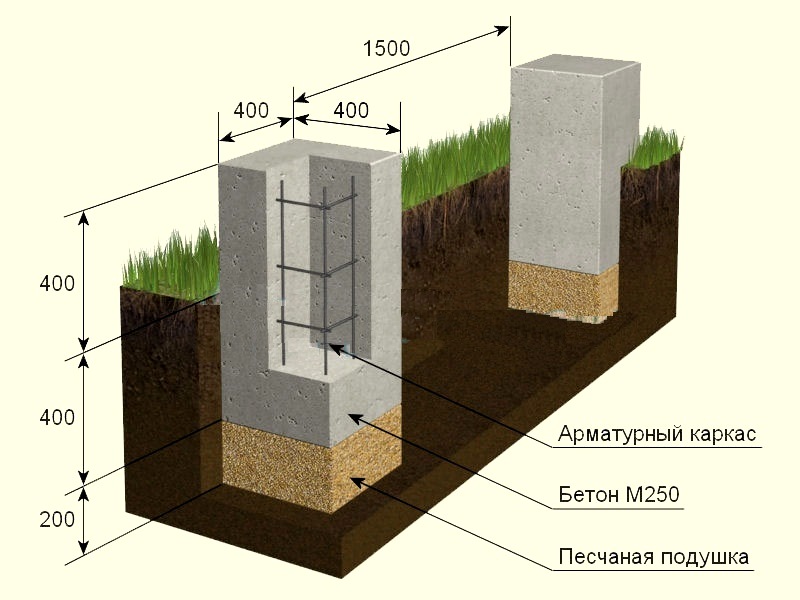

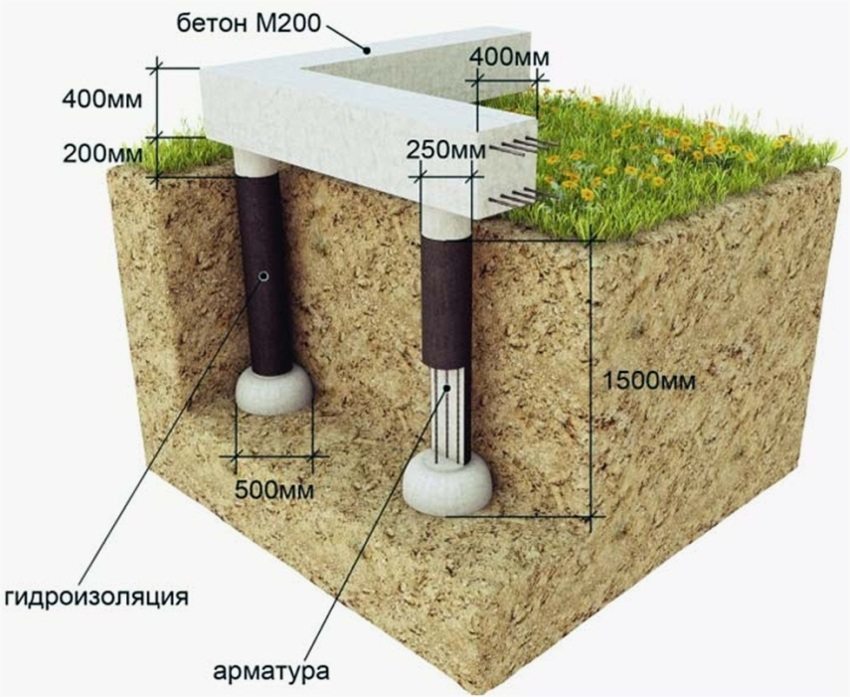

Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:

Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.

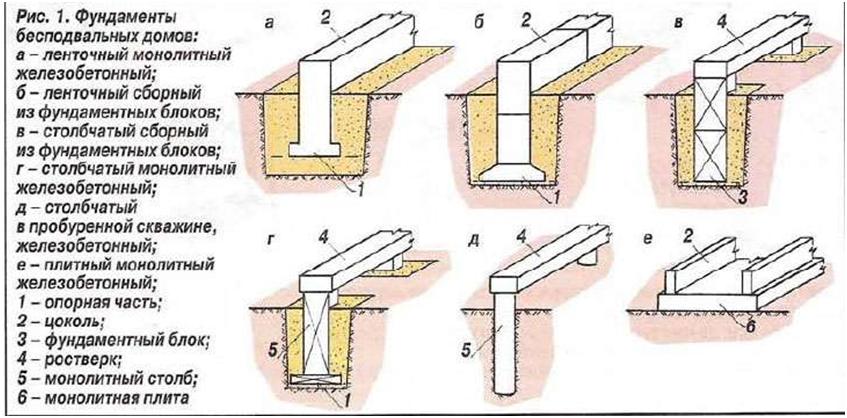

Существует две разновидности оснований столбчатого типа для дома:

Монолитный столбчатый фундамент. Сборный столбчатый фундамент.

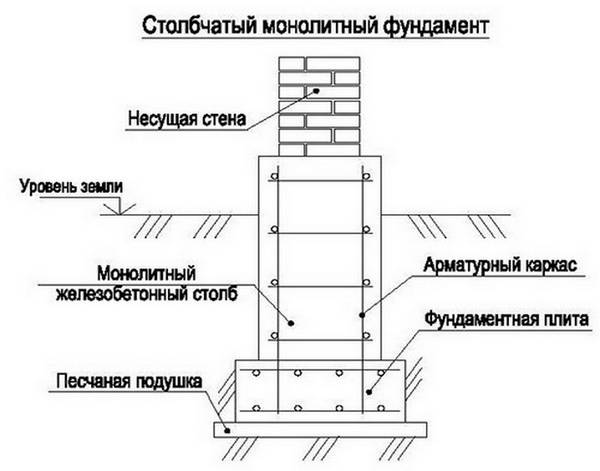

Чертеж этих конструкций выглядит так:

В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.

Чертеж ростверка:

Инструменты и материалы

Монтаж элементов железобетонных конструкций выполняется при наличии такого инструментария:

• Материалы для железобетонных опор:
  • бетонные сваи;
  • трубы из асбеста или пластика.
• Элементы металлических конструкций внутреннего каркаса столбцов:
  • стальные прутья сечением 10—12 мм;
  • вязальная проволока.
• Материалы для приготовления бетона марки М200 или М300:
  • цемент М400;
  • щебенка;
  • песок;
  • техническая вода.
• Контрольно-измерительный инструмент:
  • строительный уровень;
  • рулетка;
  • отвес;
  • бечевка;
  • колышки.
• Оборудование для смешивания раствора: бетоносмеситель или специальная емкость.
• Шанцевый инструмент:
  • лопаты;
  • земляной бур.
• Материал для создания опалубки:
  • доска, фанера;
  • полиэтиленовая пленка;
  • саморезы, гвозди;
  • брус.

Минимальная толщина

Толщина железобетонной стены высчитывается, исходя из того, что основной задачей материала является выполнение функции ограждающей конструкции и сохранение тепла. Толщина определяется в процессе выполнения теплотехнического расчета, в котором учитывают: расчетные показатели температур климатического региона, материалы для отделки и утепления.

Размер бетонных конструкций всегда четко определяется проектом и отступать от выбранных заранее значений нельзя. Обычно монолитные железобетонные стены делают толщиной в диапазоне 25-45 сантиметров при условии, что в климатическом регионе расчетная температура составляет от -20 до -40С. Все внутренние стены выполняют однослойными.

Так, для двухэтажного дома будет вполне достаточно 12 сантиметров толщины монолитной железобетонной несущей стены. Такой показатель по уровню прочности равняется к: 25 сантиметрам кирпичной кладки, 63 сантиметрам пенобетона, 40 сантиметрам газобетона.

Как правильно установить столбчатый фундамент

При правильном монтаже фундамента бетонные столбы необходимо расположить на углах по всему периметру будущей постройки. Важно, чтобы расстояние между столбами было одинаковым друг от друга — от 1,5 до 2,5 метров. Нагрузка строения на столбчатый фундамент должна везде быть равномерной. Ровность и надежность при работе с данным видом фундамента осуществляется с помощью ростверка. Эта процедура помогает повысить устойчивость, предотвратить опрокидывание и создаёт целостность конструкции.

Из какого материала выполняется столбчатый фундамент

Столбы фундамента могут быть выполнены из камня, кирпича, бетона, сборных железобетонных блоков. Самый частый вариант, используемый в строительстве — это железобетонные монолитные столбы с поперечным сечением 40 см. Точные расчёты можно произвести в проектной организации. При расчетах организация учтет ряд факторов:

• вес строения;
• внешние временные нагрузки снег или гололёд;
• материал, который будет использоваться при строительстве конструкции.

Преимущества

Столбчатый фундамент имеет ряд преимуществ по сравнению с другими видами:

1. Минимальный расход материала и времени для монтажа.
2. Меньшая степень усадки благодаря отдельным элементам в виде столбов.
3. Минимальные затраты.

1. Глубина промерзания грунта. Столбы устанавливаются относительно минимальной отметки промерзания, для сохранения целостности и отсутствия деформации.
2. Типовые характеристики грунта. Для использования в торфяных или илистых грунтовых породах столбчатый фундамент не подходит. Необходимо предварительно сделать песчаную утрамбованную основу.
3. Уровень влажности земляного покрова. Необходимо выяснить уровень грунтовых вод. Если определяется высокая отметка, то нужно осуществить дренаж и гидроизолировать фундамент.

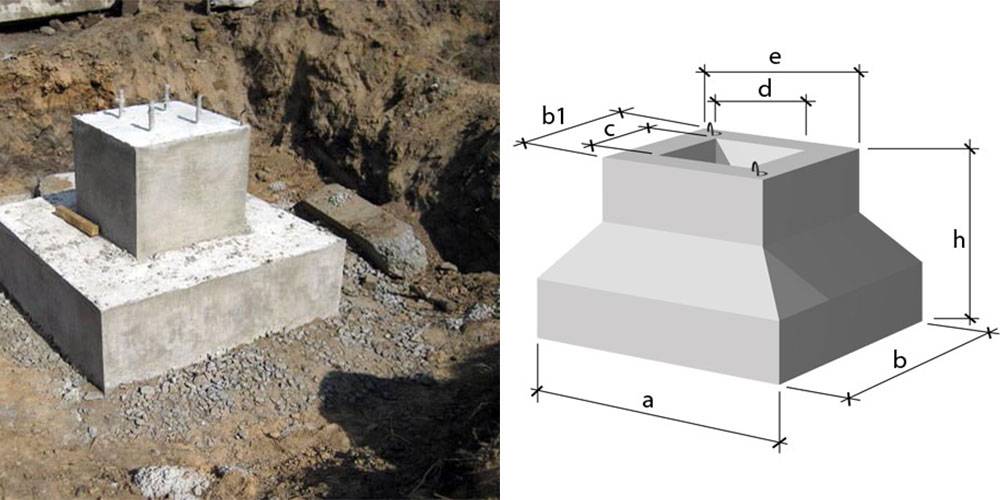

Сборный фундамент: бетонные элементы и их установка

Сборный ленточный фундамент

Фундамент нужно использовать для любого сооружения, но подобрать его тип порой не просто. Ведь тут учитывается конструкция будущего здания, его масса, возможность достройки мансардных этажей, тип и структура грунта, множество других факторов.

Не удивительно, что при проектировании будущего здания наибольшие затраты по времени и финансам будут именно на фундаменты и расчет их элементов.

Поэтому, в некоторых случаях целесообразно подбирать сборные фундаменты, которые отличаются прочностью, надежностью и долговечностью, а также рассчитаны на локальное распределение центра массы по площади перекрытия.

Современные фундаменты сборного типа – это конструкция с железобетонных блоков, скрепленных между собой бетонным раствором. В конструкции используются панели, блоки, плиты и столбы. Сборные конструкции стоят существенно дороже, чем монолитные основания, ведь тут нужно привлекать дополнительные рабочие руки, специальную технику.

Конструктивные элементы для сборных железобетонных оснований

Сборные железобетонные фундаменты

• Блоки-подушки в форме трапеции. Они используются для увеличения опорной площади нижнего сегмента основания;
• Элементы стеновых блоков прямоугольной формы с армированными петлями. Используются для наращивания высоты конструкции, используются под землей.

Именно стеновые блоки являются ключевым элементом такой конструкции. Они отлично подходят для возведения каркаса подземных паркингов, подвалов и подпольных технических помещений. Также они отличаются хорошими эксплуатационными характеристиками, прочные и надежные, а для монтажа достаточно использовать бетонный раствор и специальные соединительные арматурные пазы.

Виды сборных фундаментов

• Ленточные.
• Свайные.
• Столбчатые.
• Стаканного типа.

Сборные железобетонные фундаменты: а — общий вид; б—разрезы; е—сборные элементы; 1—стеновые блоки; 2 — блоки-подушки; г —армированный шов; 4 — участки, бетонируемые на месте

Теперь немного о каждом виде фундамента. Ленточные фундаменты отличаются легкостью в установке, они состоят из блоков или бетонных плит. Это сплошные или разорванные ленты по всему периметру фундамента, устанавливаются только под несущими конструкциями здания.

Свайные фундаменты состоят с ряда специальных железобетонных блоков с дополнительным армированием. Сваи забиваются специальной техникой, а сам фундамент используется на рыхлых и пучинистых почвах. Тут стоит отметить, что сваи могут иметь различную длину, поэтому такое решение оптимально для оснований, которые строятся на участках с естественным уклоном.

Столбчатые фундаменты – это дешевые и надежные несущие конструкции, которые состоят с ряда ключевых элементов: бетонных столбов, которые вбивают в пробуренные скважины и рандбалок с армированием для соединения столбов.

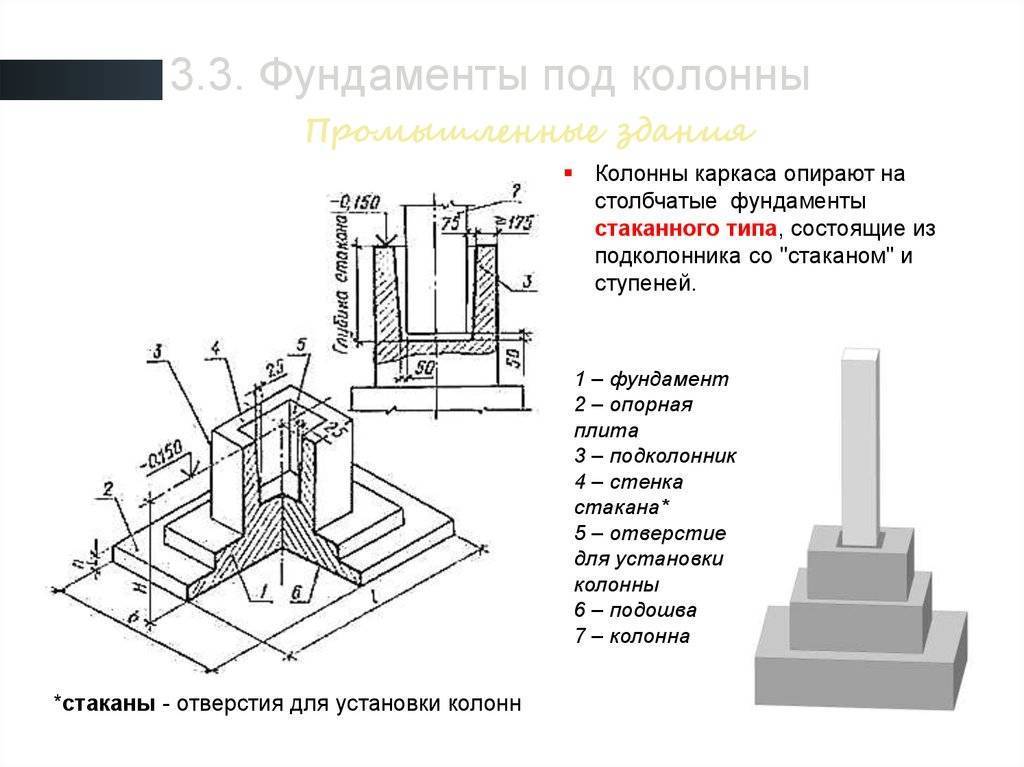

Стаканные фундаменты – это основания для промышленных объектов, они производятся с полых железобетонных моделей пирамидальной формы с полой внутренней частью. Это ступенчатая конструкция, где в центре стакана есть отверстие для монтажа столба, который затем дополнительно армируется.

С каких элементов состоит такой фундамент

Схема устройства ленточного прерывистого фундамента.

• Фундаментная подушка. Она считается самой важной и ключевой частью основания, ведь именно на нее ложится основная нагрузка от здания. Производится в форме удлиненной трапеции, внутри предусмотрена соединительная несущая арматура, размеры могут существенно отличаться в зависимости от надежности и прочности. В производстве подушек используется только лучший армирующий материал и бетоны класса не менее В-12,5.
• Фундаментные блоки. Это параллелепипеды, сделанные с бетона с дополнительным армированием. Тут используется бетон класса В-7,5-В-15. По сторонам блоков есть конструктивные пазы, поэтому блоки соединяются между собой в виде пазлов. Размеры отличаются, как и структура бетона и армирования.

Преимущества и недостатки столбчатого фундамента

Лучше всего столбчатый фундамент работает в условиях морозного пучения, которое опасно для ленточного. Это обусловлено тем, что силы выталкивающие основание из почвы, воздействуют на существенно меньшую площадь конструкции, в результате чего усадочные деформации будут менее выраженными, чем в случае с монолитной лентой.

• Невысокая стоимость – примерно на 35-50 % дешевле по сравнению с монолитным ленточным основанием.
• Минимальный объем земляных работ – не требуется копать траншею по периметру всего дома.
• Возможность самостоятельного выполнения работ – привлечение спецтехники и рабочей силы необязательно.
• Сжатые сроки устройства – за счет сравнительно небольшого объема работ.

Из недостатков следует выделить невозможность строительства подвала в доме совместно с таким фундаментом. На столбчатом основании не рекомендуется строить здания из тяжелых материалов (кирпич, газобетон, бетонные блоки) и строения высотой более 1-этажа. Также он не подходит для строительства на слабых, глинистых, водонасыщенных и торфяных грунтах, на местности со сложным рельефом, особенно где перепад высот более 1,5-2 м.

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка.

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

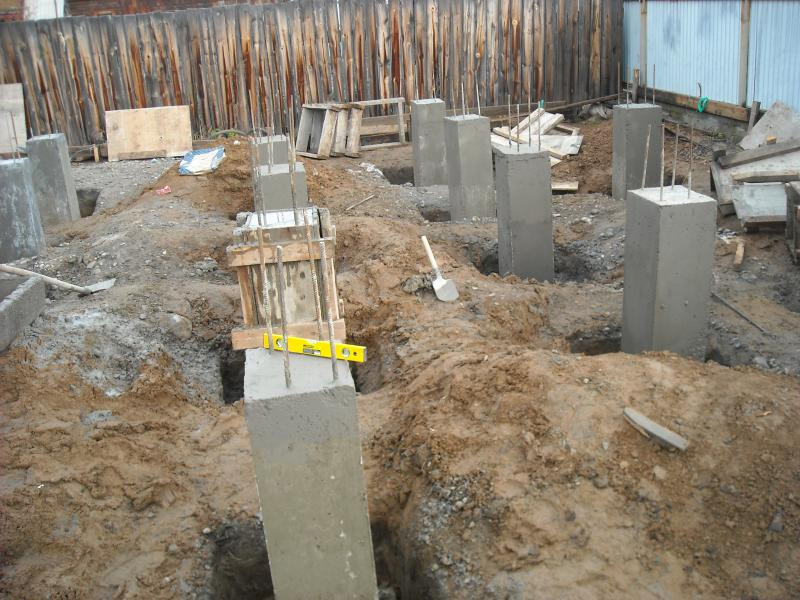

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Строительство

Мероприятие по сооружению столбчатого фундамента, используя бетонные блоки, вполне доступно организовать самостоятельно, даже не имея в этом деле специальных навыков. Основное требование — скрупулезное соблюдение процесса, отсутствие спешки в работе.

Расчет и план

Первоначально необходимо вычислить количество, местоположение и сечения столбов, на которые станет опираться основание сооружения.

Это выполнить невозможно, если не учитывать несущую способность почвы. В таблице ниже представлены параметры сопротивления грунта нагрузкам:

После получения первого значения необходимо рассчитать массу возводимого сооружения, которая включает вес стен с перекрытиями, а также кровлю. Также понадобится учитывать нагрузку на фундамент от действия ветра и снежного покрова на крыше. Все требуемые для расчета значения приведены в таблице:

Нагрузка, создаваемая снегом либо ветром — нормативные показатели, разные для всех отечественных регионов. Точные сведения приведены в СНиП под номером

Вычисленную массу сооружения требуется разделить на значение из первой таблицы, чтобы получить значение площади необходимых опор. Остается только поделить результат на предполагаемое количество столбов, чтобы получить показатель сечения каждой опоры.

Разметка

Запланированную для сооружения здания площадку тщательно разравнивают, удаляя с нее весь мусор. На глубину 25–30 см необходимо снять верхний слой земли.

После этого начинают выполнять разметку территории:

• по углам, а также в точках пересечения стен забивают колья;
• по ним натягивают шнур;
• определяют точки монтажа опор;
• роют под них углубления.

Земельные работы

Чтобы обеспечить надежность опор из бетонных блоков, ямы под них требуется выполнять просторные, позволяющие после возведения конструкции произвести ее гидроизоляцию, а затем и оштукатуривание.

Эта рекомендация приобретает особую актуальность, когда опоры залегают на глубине, превышающей метр. Если достаточно неглубоко заглубленного основания, тогда глубину ямок делают 15–30 см при габаритах 50*50 см.

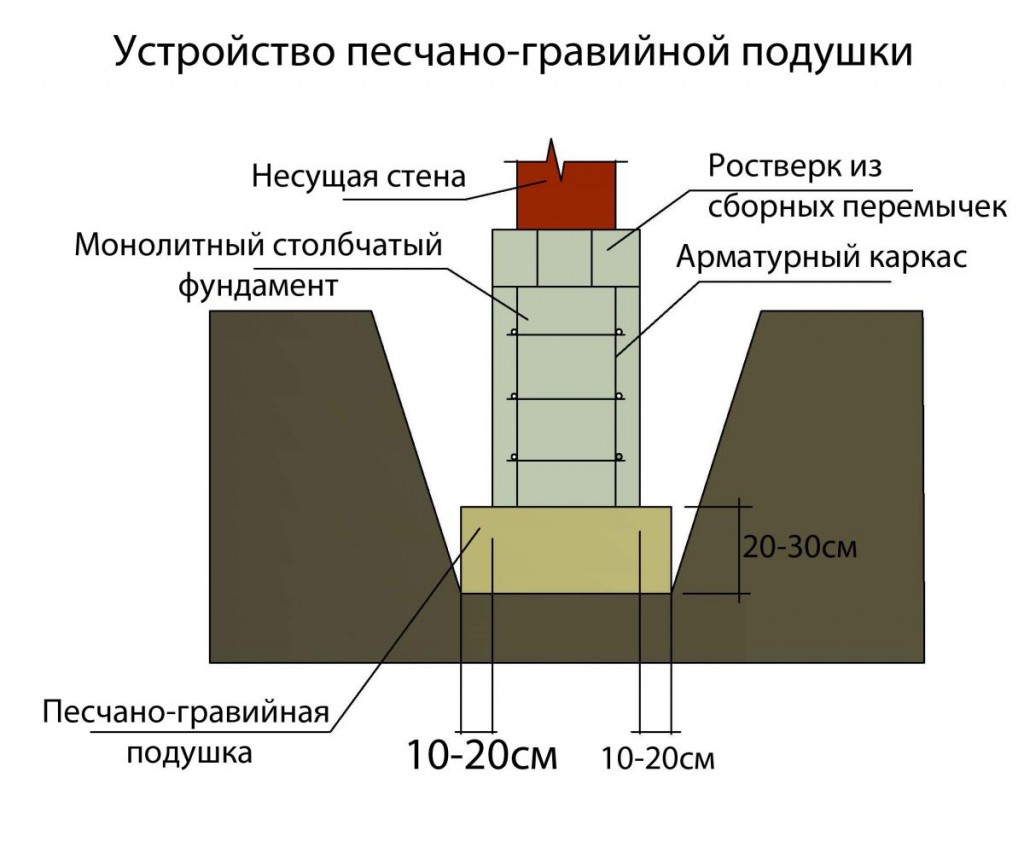

Подушка

Когда ямки готовы, на их дно нужно насыпать песчаную подушку, пролить ее водой, после чего скрупулезно утрамбовать. Иногда вместо этого мероприятия домашние умельцы укладывают на дно тротуарную плитку.

Подошва

Чтобы усилить показатель прочности, под столбами организуют подошву. Так именуют расширенную железобетонную площадку. Сначала возводят опалубку, внутри нее укладывают арматуру, после чего конструкцию заливают готовым бетоном.

Непременно требуется учитывать определенные нюансы:

1. Габариты сооружения обязаны практически вдвое превышать сечение возводимой опоры.
2. Непременно нужно выполнять гидроизоляцию подошвы.
3. Чтобы обеспечить защиту гидроизоляции от острых кромок щебня, под опалубку закладывают 5–7 см стяжку из слабого раствора (кроме защиты гидроизоляции она выравнивает плоскость подушки).

При необходимости можно выполнять в щебне отводы для дренажа.

Столбы

Сооружать столбики необходимо по такой схеме:

• поверх подушки уложить пару блоков;
• нанести на них вязкий раствор;
• следующие элементы укладывать перпендикулярно предыдущему слою.

Повторять процедуру до момента достижения требуемой высоты опоры.

Гидроизоляция

Чтобы усилить прочность опор, нужно промазать стыки раствором, а затем оштукатурить всю поверхность столбика. После застывания раствора сооружение желательно покрыть мастикой либо окружить гидроизоляцией.

После завершения этого действия углубление требуется засыпать грунтом, который послойно укреплять трамбовкой.

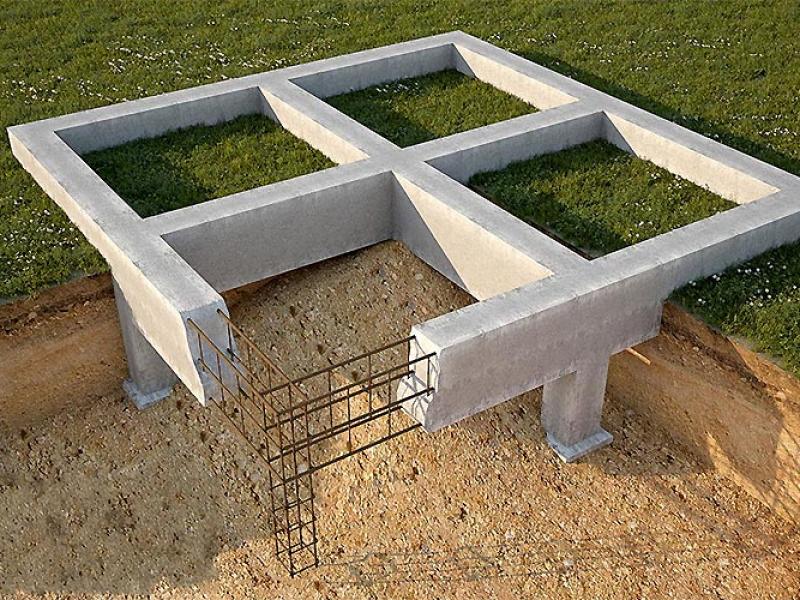

Ростверк

Поскольку столбчатый фундамент плохо противостоит горизонтальным нагрузкам из-за передвижения почвы, на неблагополучных территориях требуется укрепление блочного фундамента.

Проверенный вариант — связать столбики ростверком. Им является бетонный пояс с армированным содержимым либо деревянный брус.

Забирка

Последний этап сооружения фундамента — забирка. Эта конструкция является защитой пространства между ростверком и грунтом. Выполнять ее не сложно — достаточно выкопать неглубокую траншею, залив в нее бетон.

Плюсы и минусы

Но прежде чем определять величины блоков и расход материалов, важно разобраться, стоит ли выбирать такой фундамент вообще. Столбчатое основание стоит сравнительно недорого, однако это не единственное его преимущество. Постройка будет иметь малую осадку и сокращает давление на почву на 20% или даже немного больше. Потому суммарная площадь сооружения понижается, что сокращает монтажные расходы. При всех достоинствах столбовой опоры не получится поставить ее под тяжелый дом, а подверженность горизонтальным сдвигам требует использовать основательные ростверки.

Если говорить про опорно-столбчатый фундамент, надо подчеркнуть, что он имеет те же положительные и отрицательные стороны, что и другие конструкции, даже в большей степени.

Под двухэтажную постройку, даже при высокой экономичности, подобную опору не поставить. Она также несовместима с малейшими нарушениями устойчивости грунта.

Используя ростверк, можно повысить крепость и стабильность фундамента, сократить потребность в земляных работах, но придется платить больше, чем при выборе опорно-столбчатой схемы. Многие положительные и отрицательные стороны прямо зависят от применяемых материалов.

Так, асбоцементные трубы легко перевозить и монтировать, но эти дешевые конструкции потребуют заблаговременно бурить скважины. Древесина дешевле всего, но при этом служит очень мало, легко подвержена возгоранию, гниению, истреблению грызущими насекомыми и грызунами. Кирпич оказывается долговечнее, используется хорошо, опыт его использования хорошо отработан. При этом изъянами кирпичных фундаментов оказываются несовместимость со вспучивающейся землей и дороговизна. Железобетон крепче всех остальных вариантов, однако он дороже их, монтируется весьма тяжело и требует значительных временных затрат.

Дополнительная информация

Хотелось бы отметить, что не менее важным, чем все описанные выше этапы, является осуществление расчетов. Чтобы получить максимально точный результат, вам понадобятся сведения о весе будущей постройки вместе с удельным весом расставленных предметов мебели, а также показатель силы воздействия на опору фундамента.

В расчетах используется информация о том, какие климатические условия преобладают в конкретном регионе, какая отмечается степень промерзания грунта, на какой глубине проходят грунтовые воды. Некоторые характеристики намного проще определить, если руководствоваться специальными информационными таблицами.

В Интернете есть множество онлайн-приложений, с помощью которых можно определить необходимое количество опор, их размеры, площадь сечения, а также несущую способность одного стержня. Если вам нужно определить глубину промерзания грунта, то учтите, этот показатель зависит от температуры воздуха. Чем она ниже, тем глубже промерзание.

Величина заглубления фундамента

Если в регионе, где планируется строительство дома, в зимнее время года ртутный столбик термометра не опускается ниже отметки -5 градусов Цельсия, то разрешается делать мелкозаглубленное основание. Если же сведений о глубине промерзания в определенной местности у вас не имеется, можно обратиться к специалистам или воспользоваться специальными таблицами. Говоря простыми словами, величину заглубления фундамента можно получить путем прибавления толщины песчано-щебенчатой подушки к глубине промерзания почвы.

Ориентировочную стоимость работ тоже можно просчитать, для этого берется не только стоимость строительного материала, но и расходы на его доставку. Если вы планируете обращаться к строительной бригаде, тогда не забудьте прибавить расходы на оплату труда специалистов.

В завершении хотелось бы сказать, что в большинстве случаев грубые нарушения технологии строительства происходят не по оплошности, а по незнанию, или что еще хуже, по причине осознанного пренебрежения правилами в погоне за экономией. Не забывайте перед началом работ проверять качество используемых материалов. От этого зависит прочность готовой конструкции.

Обустройство ленты

① Прутки, торчащие из опор, необходимо связать между собой. Смонтируйте каркас из арматуры и проволоки и свяжите его с прутами.

② Соберите опалубку. Для этого вам пригодится доска сороковка, либо фанера.

③ Опалубку изнутри покройте гидроизоляцией. Например, полиэтиленом.

④ Залейте бетон и оставьте работы примерно на месяц. Это время необходимо для высыхания бетона. Единственное, раз в 1-1,5 недели производите увлажнение бетона, чтобы он не трескался. Опалубку снимите после отвердения раствора.

⑤ Окончив все вышеперечисленные действия, произведите гидроизоляцию фундамента и засыпьте землёй места, где была опалубка. После этого можно отстраивать терем.

Установка колонн

Монтаж металлических конструкций должен осуществляться так, чтобы отклонения по осям были не больше разрешенных СНиП (особенно касается фрезерованных поверхностей). Простые колонны устанавливаются целиком, а тяжелые собираются из составных элементов. Чтобы смонтировать, их необходимо захватить, поднять, подвести к опорам, выровнять и закрепить. Для захвата конструкций используются стропы, под которыми размещаются подкладки (например, из дерева). Подъем производится путем поворота или скольжения.

Существует несколько способов опирания базы на основание (узлы металлических колонн можно увидеть ниже):- на его поверхность без подливки раствором,- на стальные плиты с подливкой раствором;- на балки, рельсы (понадобится подливка базы раствором).

На практике используют более простой способ монтажа. В данном случае башмаки устанавливаются на сваренные между собой стальные подкладки, и скрепляются с низом колонн. Как только конструкции будут установлены и зафиксированы, их заливают раствором.

Монтаж колонн подразумевает тщательную выверку с помощью геодезических приборов и отвесов. При этом проверяются их отметки, вертикальность и положение в плане. Для крепления конструкций используются анкерные болты: понадобится 2-4 шт. для колонн высотой до 15 м. Дополнительную устойчивость обеспечат расчалки, которые снимаются после окончательного закрепления. Более высокие элементы дополнительно укрепляют распорками, временными связями и подкосами. Для получения устойчивого каркаса лучше монтировать колонны вместе с подкрановыми балками.

Что необходимо знать перед установкой?

Столбчатый фундамент требует соблюдения строительных технологий, как и любой другой этап каркасного домостроения. Перед тем, как начать работу, необходимо провести исследование почв, на которых будет стоять будущее здание. Делается это для того, чтобы определить вероятность движения почв после установки постройки. Чем тяжелее дом, тем больше вероятность постепенной утрамбовки земли и некоторой деформации каркаса и самих стен.

Виды фундамента под каркасный дом

Каркасные постройки относятся к легким, 1 м² дома будет весить не более 15 кг. А вот бетонная стена такой же площади имеет вес около 1 тонны. Как видите – разница огромная, однако если почвы глинистые, мелко-песчаные или рядом проходит подземная река, фундамент следует дополнительно укрепить.

Перед устройством основы, у вас на руках должен быть план. Вы должны четко понимать, где будут несущие стены, как внутренние, так и внешние. Именно под этими стенами необходимо будет ставить столбы, которые примут на себя наибольшие нагрузки. Также столбы ставятся на углах, в местах соединения стен, и под пролетами, если расстояние между ними больше 2,5 метров.

Места для столбов помечены на плане

Обратите внимание, что столбы могут быть как квадратной формы, что считается более традиционным, так и круглой формы. При этом размер сечения будет отличаться. Для столбов прямоугольной формы подойдет размер сечения 250-400х250-400 мм, а для круглой формы его можно сделать меньше, тогда диаметр составит 200-250 мм. Кроме того, перед установкой необходимо определиться с исходным материалом для столбов.
