Железобетонные фундаменты опор ЛЭП
Железобетонные унифицированные фундаментные конструкции широко применяются в строительстве фундаментов под опоры ЛЭП. Разработанные фундаментные конструкции, позволяют выполнить фундаменты под все типы унифицированных опор ВЛ 35-500 кВ в любых, даже слабых, грунтах.
Уважаемые клиенты! Компания Электропоставка продает и доставляет на место монтажа грибовидные подножники, железобетонные сваи и ростверки, конструкции поверхностных фундаментов, приставки, анкеры для крепления оттяжек, а так же фундаментные конструкции для увеличения прочности заделки в слабых грунтах: ригели, опорные, подкладные плиты. При подготовке заявок на поставку железобетонных фундаментов под опоры ЛЭП необходимо указать не только полную маркировку, но и место доставки груза.
- Ф1 Фундамент под стойки
- Фундаменты для стойки серия 3.503.9-80 …

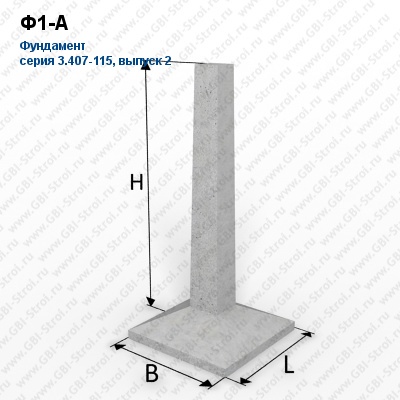

- Железобетонный фундамент Ф1-А
- Фундамент под опоры ЛЭП — купить ЖБИ в …
Фундаменты составные под опоры ЛЭП (35-кВ)
Фундаменты составные с навесной плитой
Наименование | Состав изделия | Размеры, мм | Объем, м3 | Масса, т | Морозо- стойкость | Водoнепро- ницаемость | Класс бетона | Вагонная норма, шт | ||
t | b | h | ||||||||
ФС1-А; ФС1-А-48; ФС1-А-350 | Ф6-А | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-1А |
ПН-1А | 1700 | 3000 | 380 | 0,76 | 1,9 | F150-200 | W4-8 | В25 | ||
ФС2-А; ФС2-А-48; ФС2-А-350 | Ф6-А | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-2А |
ПН-2А | 2200 | 3000 | 380 | 0,97 | 2,4 | F150-200 | W4-8 | В25 | ||
ФС1-АМ | Ф6-Ам; Ф6-Амс | 2020 | 3000 | 3115 | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-1А |
ПН-1А | 1700 | 3000 | 380 | 0,76 | 1,9 | F150-200 | W4-8 | В25 | ||
ФС2-АМ | Ф6-Ам; Ф6-Амс | 2020 | 3000 | 3115 | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 4 Ф6-А + 8 ПН-2А |
ПН-2А | 2200 | 3000 | 380 | 0,97 | 2,4 | F150-200 | W4-8 | В25 |
Фундаменты повышенные, составные
Наименование | Состав изделия | Размеры, мм | Объем, м3 | Масса, т | Морозо- стойкость | Водoнепро- ницаемость | Класс бетона | Вагонная норма, шт | ||
t | b | h | ||||||||
ФПС5-А; ФПС5-А-48; ФПС5-А-350 | Ф5-А | 2700 | 450 | 3400 | 2,5 | 6,5 | F150-200 | W4-8 | В30 | 6 |
СФ1-Н | — | 400 | 1800 | 0,27 | 0,7 | F150-200 | W4-8 | В30 | ||
ФПС6-2 | Ф6Нс | 2700 | 450 | 3200 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 6 |
СФ1-2 | — | 400 | 1800 | 0,76 | 1,9 | F150-200 | W4-8 | В30 | ||
ФПС6-4 | Ф6Нс | 2700 | 450 | 3200 | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 6 |
СФ1-4 | — | 400 | 1800 | 0,76 | 1,9 | F150-200 | W4-8 | В30 | ||
ФСС1-4 | ПФ1-2С | 3500* 2700 | 600 | — | 2,7 | 6,9 | F150-200 | W4-8 | В30 | 4 |
СФ4-4С | — | 400 | 2300 | 0,37 | 0,92 | F150-200 | W4-8 | В30 | ||
ФСП1-А; ФСП1-А-48; ФСП1-А-350 | Ф6-А | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 |
ПН-1А | 1700 | 3000 | 380 | 0,76 | 1,9 | |||||
СФ1-Нт | — | 400 | 1800 | 0,76 | 1,9 | |||||
ФСП2-А; ФСП2-А-48; ФСП2-А-350 | Ф6-А | 2020 | 3000 | 3400 | 2,7 | 6,8 | F150-200 | W4-8 | В30 | 4 |
ПН-2А | 2200 | 3000 | 380 | 0,97 | 2,4 | |||||
СФ1-Нт | — | 400 | 1800 | 0,76 | 1,9 |
Фундаменты составные серии
Наименование | Состав изделия | Размеры, мм | Объем, м3 | Масса, т | Морозо- стойкость | Водoнепро- ницаемость | Класс бетона | |||
Плита | Стойка | B | H | L | ||||||
Ф1.5 x 1-2 | 95,45 | К | 1000 | 2700 | 1500 | 0,67 | 1,68 | F150-200 | W4-8 | В30 |
Ф1.5 x | 102,3 | 1500 | 0,79 | 1,98 | F150-200 | W4-8 | В30 | |||
Ф1.5 x | 121,8 | 2200 | 0,96 | 2,4 | F150-200 | W4-8 | В30 | |||
Ф2 x | 218,25 | К | 1600 | 3200 | 2000 | 1,31 | 3,28 | F150-200 | W4-8 | В30 |
Ф2 x | 196,7 | К | 2100 | 1,49 | 3,73 | F150-200 | W4-8 | В30 | ||
Ф2 x | 201,8 | К | F150-200 | W4-8 | В30 | |||||
Ф2 x | 295,5 | К | 2300 | 1,61 | 4,03 | F150-200 | W4-8 | В30 | ||
Ф2 x | 218,6 | К | 2800 | 1,7 | 4,25 | F150-200 | W4-8 | В30 | ||
Ф2 x | 223,7 | К | F150-200 | W4-8 | В30 | |||||
Ф2 x | 450 | К | 3000 | 1,86 | 4,65 | F150-200 | W4-8 | В30 | ||
Ф2 x | 365,6 | К | 3500 | 2,02 | 5,05 | F150-200 | W4-8 | В30 | ||
Ф2 x | 526,3 | К | 3600 | 2,08 | 5,2 | F150-200 | W4-8 | В30 |
В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 мм (маркировка фундамента Ф3-А) и 48 мм (маркировка фундамента Ф3-А-48), а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 метров и более выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента.

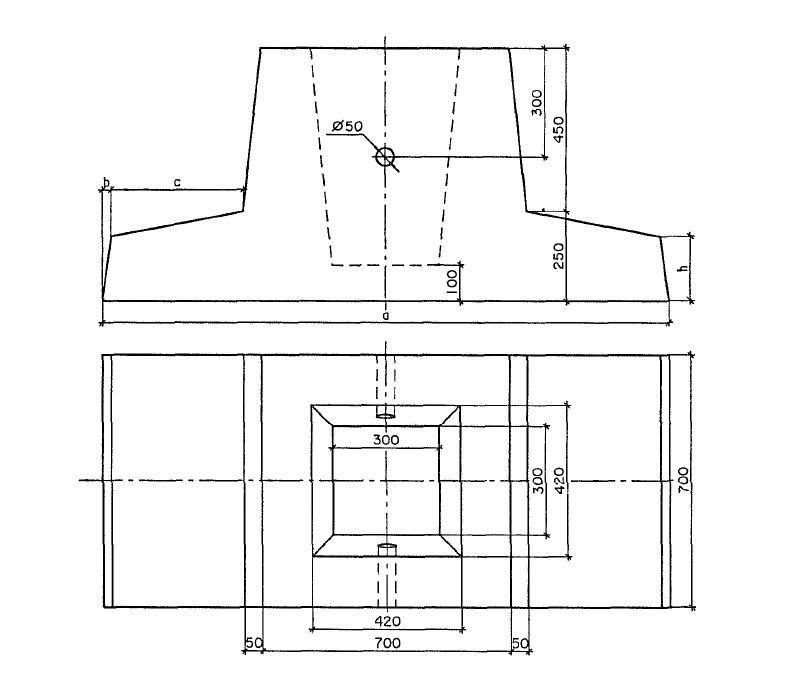

Фундамент под опоры освещения ЛЭП Ф-А5
Фундамент под опоры |
Размеры, мм |
Класс бетона |
Объем бетона, м3 |
Вес изделия, т |
Рабочие чертежи, ГОСТ, ТУ, Серия |
|||
h |
c |
a |
b |
|||||
Ф3-А5 |
3400 |
400 |
2100 |
400 |
400 |
1,8 |
4,8 |
Серия Выпуск 3 |
Ф5-А5 |
450 |
2700 |
2,5 |
6,3 |
||||
Ф6-А5 |
400 |
3000 |
2,7 |
6,8 |

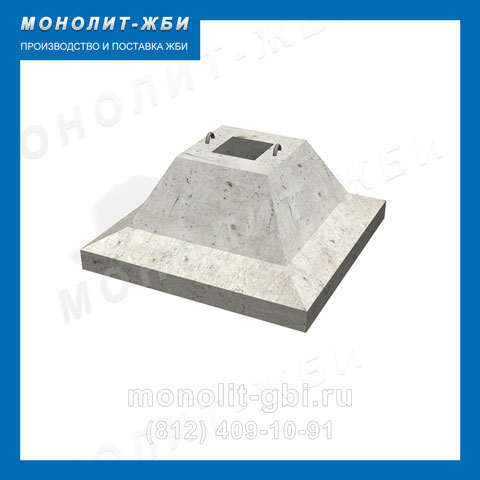

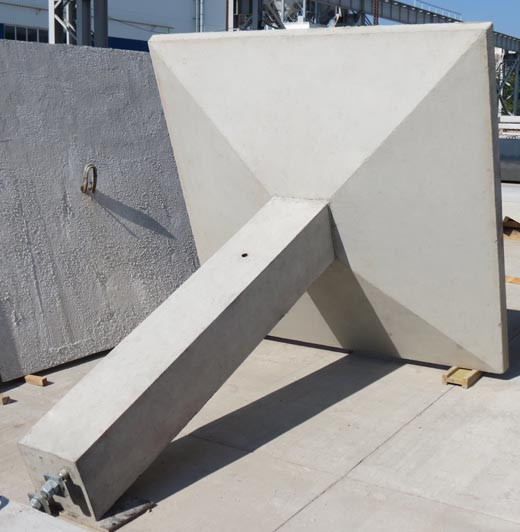

Железобетонные фундаменты грибовидной формы представляют собой обычные монолитные конструкции и предназначены для монтажа линий электропередачи напряжением 110-500 кВ на базе металлических опор.

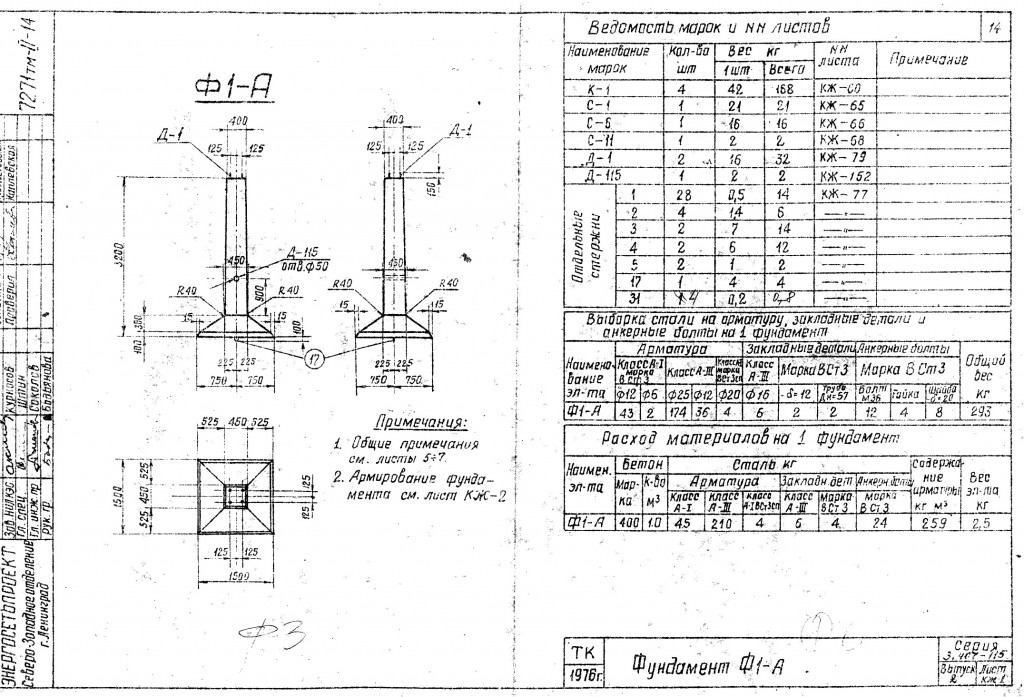

- Железобетонный фундамент Ф1-А
- Ф1-А Фундамент
- Устройство фундаментов в обычных …
- Фундамент из опор ЛЭП под гараж …

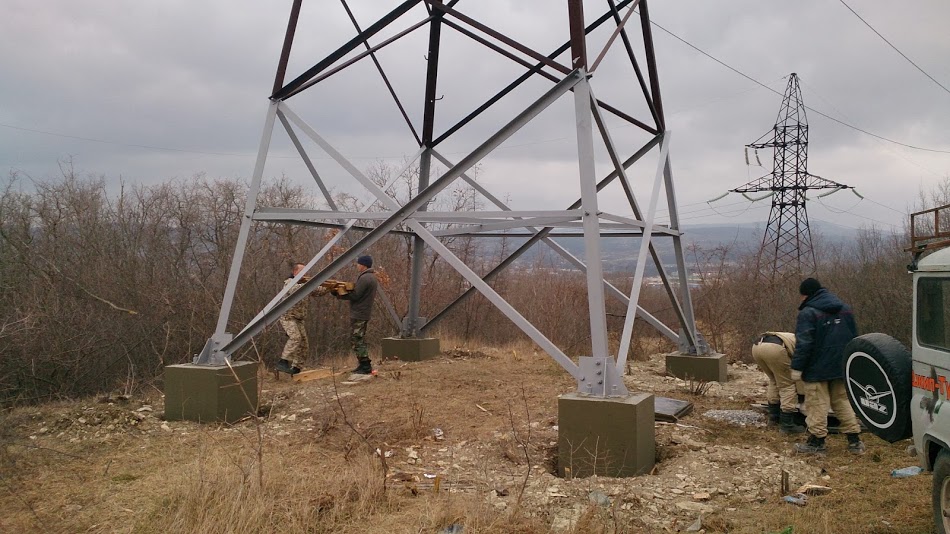

Фундаменты обеспечены необходимыми закладными элементами для обеспечения монтажа металлических опор ЛЭП.
Каталог оборудования Напишите нам
Если Вам необходимо приобрести фундаменты под опоры освещения ЛЭП, обращайтесь в наш офис по телефонам в г. Рыбинск:
За более подробной информацией звоните по телефонам в г. Рыбинск:
+7(4855) 25-29-30 тел +7(4855) 25-18-67 тел/факс
Фундаменты
Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.
В качестве фундаментов опор применяются монолитный бетон, сборный железобетон, сваи и в некоторых случаях – металлические фундаменты. У железобетонных опор, нижний конец стойки которых заделывается в грунт, фундаментом служит низ стойки, иногда усиленный ригелями.
Деревянные опоры всех типов устанавливаются без фундаментов.
Для стальных и некоторых видов железобетонных опор на оттяжках наибольшее распространение получили железобетонные сборные фундаменты, устанавливаемые в котлованы. При изготовлении на заводе фундаменты поступают на линию или в виде готовых к установке конструкций (подножников, свай, плит, ригелей, ростверков), или в виде отдельных деталей (рис. 1.1).
Широкое применение железобетонных подножников заводского изготовления возможно в грунтах почти всех категорий, что резко снижает трудоемкость устройства фундаментов, а также объемы земляных работ, расход бетона и в конечном счете стоимость сооружения. Применение железобетонных подножников заводского изготовления позволяет выполнять сооружение фундаментов под опоры ВЛ практически в любое время года.
Рис. 1.1. Детали сборных железобетонных фундаментов опор ВЛ: а – прямой подножник; б – наклонный подножник; в – пригрузочная плита; г – ригель; д – свая; е – ростверк; ж – анкерная плита для крепления оттяжек
С целью ограничения числа типов железобетонных подножников и свай, предназначенных для массового изготовления на заводе, они унифицированы. Шифровка фундаментов основной номенклатуры определяется буквой Ф – фундамент и цифрой, которая указывает типоразмер фундамента. Специальные фундаменты имеют после первой буквы в шифре дополнительную букву С, укороченные – К, повышенные – П. После цифры, обозначающей типоразмер фундамента, через дефис проставляется буква или цифра, указывающая на его применение:
А – под анкерно-угловые опоры; О – под стойки опор с оттяжками; 2 – под опоры с башмаками, имеющими два отверстия; 4 – под опоры с опорными башмаками, имеющими четыре отверстия. В случае установки на фундаментах неосновных вариантов наголовников (с болтами диаметром 48 мм или болтами длиной 350 мм) после буквы А основного шифра через дефис проставляются цифры соответственно 48 или 350.
Ф4-А – фундамент 4-го типоразмера под анкерно-угловую опору;
ФС 2–4 – фундамент специальный 2-го типоразмера под опору с башмаками, имеющими четыре отверстия, т. е. фундамент с четырьмя болтами;
ФК 1–0 – фундамент укороченный 1-го типоразмера под стойку опоры на оттяжках.
Для шифровки фундаментов дополнительной номенклатуры к шифру основного фундамента добавляют букву:
в шифре вариантов фундаментов с модернизированным оголовком после буквы А добавляется буква М – модернизированный, например Ф3-АМ, Ф5-АМ;
в шифре вариантов фундаментов со сварным или болтовым соединением стойки с нижней частью после букв ФП и ФС добавляется буква С, обозначающая сварной, или буква Б – болтовой вариант.
Например, ФПС5-А – вариант повышенного фундамента ФП5-А со сварным соединением стойки и нижней части; ФСБ2-4 – вариант специального фундамента ФС-4 с болтовым соединением стойки и нижней части.
Для изготовления железобетонных фундаментов применяется бетон марок 200, 300 и 400 (по прочности на сжатие), приготовленный на портландцементе. При наличии на трассе агрессивных к бетону грунтовых вод для приготовления бетона применяется цемент, стойкий к конкретному виду агрессии.

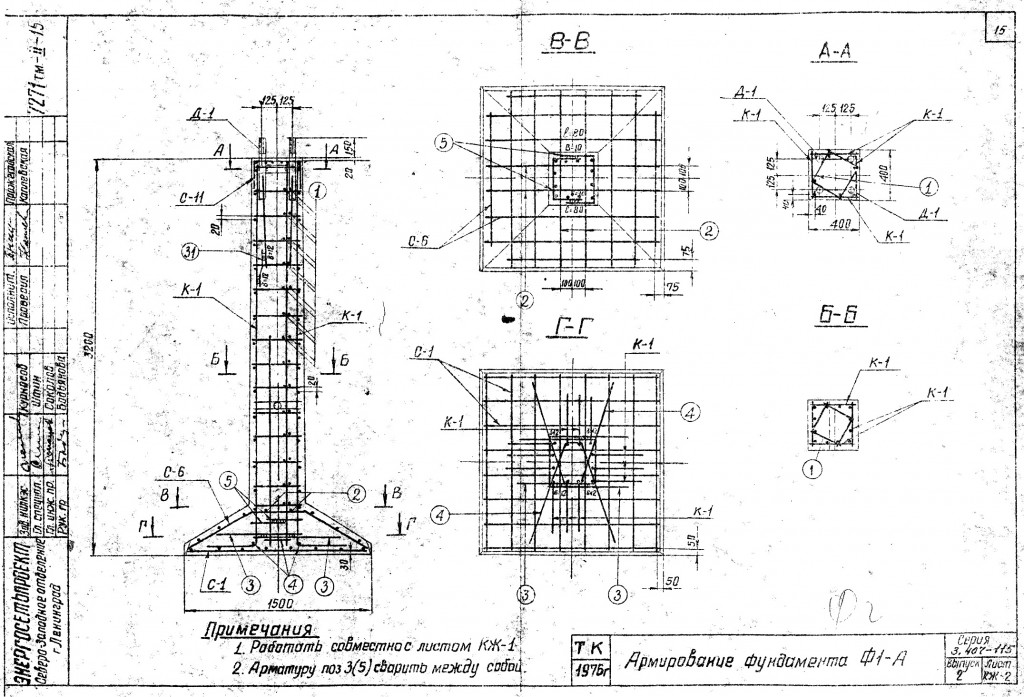

Для армирования железобетонных фундаментов применяется арматура из горячекатаной углеродистой или низколегированной стали. Для линий электропередачи, строящихся в районах с расчетной наружной температурой воздуха до —30 °C, разрешается применять арматуру из кипящих сталей; для линий, строящихся в районах с расчетной температурой воздуха от —30 до —40 °C, разрешается применение арматуры из полуспокойной стали, а для районов с температурой ниже —40 °C – только из стали спокойной плавки.
Для промежуточных и анкерно-угловых стальных опор основным конструктивным элементом фундаментов принят подножник грибовидной формы, а для анкерно-угловых опор и опор с оттяжками применяются подножники с наклонными стойками, ось которых является продолжением пояса опоры и оси оттяжки. Это резко снижает горизонтальные нагрузки на фундамент. Для крепления оттяжек вантовых опор применяются также составные фундаменты с навесными плитами прямоугольного сечения. Эти фундаменты получаются сочетанием грибообразного подножника и навесных плит.
Выбор типов фундаментов производится на основании установочных чертежей, разработанных для каждого типа опоры. На установочных чертежах приводятся: план расположения фундаментов; привязка ригелей, пригрузочных плит; район по гололеду и скоростной напор ветра, а для анкерно-угловых опор – угол поворота на линии. На чертежах фундаментов указывается степень уплотнения грунта засыпки.
Под анкерно-угловые опоры разработано семь типов фундаментов: Ф1-А; Ф2-А; Ф3-А; Ф4-А; Ф5-А; Ф6-А и ФС. Под промежуточные и промежуточно-угловые опоры разработаны шесть типов фундаментов: Ф1; Ф2; Ф3; Ф4; Ф5; Ф6 и фундамент типа ФС.
При прохождении трассы ВЛ в районах рек, болот, по косогорам применяются повышенные составные подножники типа ФП со сварным – С или болтовым – Б соединениями стойки с нижней частью. Основные типы, характеристики сборных железобетонных фундаментов и подножников для ВЛ 35—500 кВ приведены в табл. —
Фундаменты под промежуточные опоры ВЛ 35—500 кВ
Фундаменты под анкерно-угловые опоры ВЛ 35—500 кВ
Напряжение в сети
Расстояние между опорами определяется в зависимости от напряжения тока в проводах, которые они несут:
- 0,4–1 кВ – дистанция в пределах 30–75 м;
- 10 кВ – пролеты до 200 м;
- 220 кВ – расстояние между опорами до 400 м;
- свыше 330 кВ – опоры могут располагаться друг от друга на удалении максимально в 700 м.
Провода подвешиваются параллельно на изоляторах на высоте, также зависимой от напряжения. Если оно до 1000 В, то линию крепят на высоте 7 м.
Схема подключения домов
Допустимое провисание и расстояние до нижней точки тоже определяется в зависимости от напряжения. В городах, поселках ИЖС и СНТ нижняя точка провисания должна быть выше 6 м от земли.
Нормативные расстояния
В электрическом хозяйстве все дистанции – будь то взаимное расположение проводов или расстояние от ЛЭП до бани или забора нормируются. Прежде всего, это связано с охраной здоровья человека, а так же животных и птиц.
Провода должны быть безопасными и для птиц
Между проводами
Вот основные нормы, которые должны соблюдаться при устройстве ВЛ:
- Любые электрические аппараты, которые устанавливаются на опорах, должны находиться ниже проводов, на расстоянии 1,6 метра от земли.
- Если провода на опоре неизолированные, минимальный интервал между ними, с учётом провеса, составляет 120 см. По вертикали расстояние между ними должно быть 40 и более сантиметров.
- При установке на одну опору проводов разных фаз, с изоляцией и без неё, дистанция между ними при пересечении и ответвлении составляет 10 см, а от провода до любого элемента опоры – 5 см.
- Шаг по горизонтали между жгутами СИП (изолированных проводов), располагаемых на общей опоре, должен быть минимум 30 см. По вертикали расстояния варьируются в пределах от 1 до 2 метров в зависимости от типа проводов и напряжения. Для защищённых проводов (ВЛЗ) этот диапазон может сокращаться до 30 см.
- В населённых пунктах с малоэтажной застройкой (проекты одноэтажных частных домов представлены в статье), все воздушные линии обязаны иметь заземление, защищающее ВЛ от перенапряжения в грозу. Расстояния между заземляющими устройствами, в зависимости от климатических условий, составляет 100-200 метров.
Как сделать заземление в частном доме читайте в статье.
Заземляющее устройство на опоре ВЛ
Кроме этих заземлений, предусматриваются и дополнительные – на ответвлениях опор, ведущих к зданиям с большим скоплением людей, содержания животных, а так же складам, в которых хранятся материальные ценности.
На каком расстоянии безопасно жить от опор ЛЭП
При прохождении воздушных линий через леса и зелёные насаждения, вырубать просеки не требуется. Достаточно, если провод располагается выше деревьев на 30 см, а по горизонтали между ними будет 50 см.
- От проводов до земли должно быть не меньше 5 м для СИП и 6 м для ВЛН (неизолированных проводов). Уменьшаться оно может только в труднодоступных нежилых районах (в горах, на утёсах) – точные параметры зависят от конкретных условий.
Расстояние между ЛЭП и дорогой
- До 3,5 метров расстояние может быть уменьшено в местах ответвления линии в сторону ввода в здание над пешеходной зоной. На самом вводе в дом для изолированных проводов эта дистанция составляет 2,5 м, для неизолированных – 2,75 м.
- В непосредственной близости к зданиям и прочим сооружениям монтируются только изолированные провода (СИП). При их наибольшем отклонении, например, при воздействии ветра, провода не должны располагаться ближе 1 метра по отношению к окнам и балконам, и 20 см к глухим стенам.
- Если СИП проходит над крышей дома, то по вертикали расстояние между ними должно быть минимум 2,5 м, и они обязательно должны быть изолированными!
Провод над крышей дома
- Иногда провода воздушных линий приходится прокладывать по стенам зданий. В этом случае, по горизонтали расстояние от них до окна или двери должно быть 30 см, над балконом или карнизом – 50 см, до земли – 250 см.
- При вертикальной прокладке, до окна должно быть 50 см, до балкона или входа в дом – 100 см. Между стеной и прокладываемым по ней проводом должен быть зазор 6 см, обеспечиваемый за счёт изолятора или специального кронштейна.
ЛЭП и трубопроводы
Важно! Особое внимание требуется обращать расстояния между подземными частями электрических опор или их заземляющих элементов, до прокладываемых под землёй трубопроводов и кабелей.
Здесь минимальные дистанции должны быть такими:
- с водопроводом, паро- и газопроводом, канализацией – 1 м;
- с подземными электрическими и оптоволоконными кабелями в оплётке – 1 м;
- с кабелями в изолирующей трубе – 0,5 м;
- с водоразборными колонками, канализационными люками и пожарными гидрантами – 2 м.
- автономная газификация частного дома — устройство системы газоснабжения;
- проектирование и установка систем канализации.
Проводка кабеля под землёй
При надземной прокладке высоковольтных линий параллельно, провода электропередач должны располагаться выше проводов связи и иметь двойное крепление и фиксацию анкерными зажимами. Наоборот тоже может быть, но только в случае, когда провода ЛЭП имеют напряжение менее 1 кВ.
Из соображений безопасности соединение проводов ВЛ и ЛС не допускается — как и прохождение электрических линий по территориям образовательных учреждений, спортивных и игровых сооружений, детских лагерей.
Заключение
При выборе ЖБ стоек для монтажа уличных светильников следует учитывать несущую способность, которая зависит от материалов и технологии изготовления изделий. Если опоры предназначены для эксплуатации в сложных условиях, необходимо обратить внимание на показатели морозостойкости и проницаемость бетона.
- Фундамент для знаков ф 1
- цена в Gbiresurs
- Фундамент из опор ЛЭП под гараж …
- Фундамент стаканного типа: купить …
Рекомендуется покупать железобетонные опоры освещения у зарекомендовавших себя производителей – долговечность изделий может быть гарантирована только при строгом соблюдении технологии производства и использовании качественного сырья.

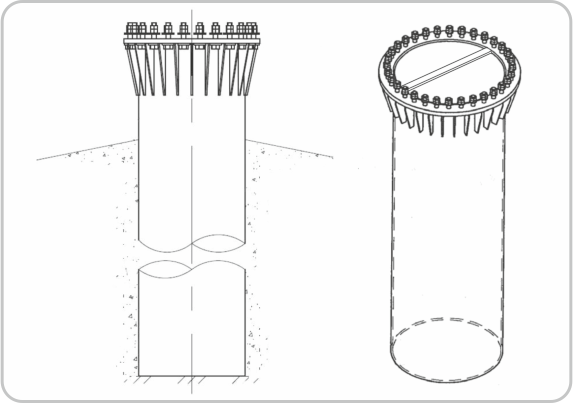

Преимущества
- Сокращенные сроки строительства. Если сравнивать с железобетонными или решетчатыми аналогами, то работы выполняются в несколько раз быстрее (до 4 раз!), что обусловлено следующими факторами:Снижение материальных затрат. Экономический эффект от возведения ВЛ с использованием стальных многогранных опор выше на 12-15% относительно ВЛ с использованием бетонных, и до 50% выше, чем при возведении ВЛ с решетчатыми опорами. Более того, он может быть увеличен, если работы по замене или монтажу опор производятся в северных и труднодоступных районах.
- увеличение межопорных расстояний за счет повышенной прочности (и, соответственно, уменьшения количества опор);

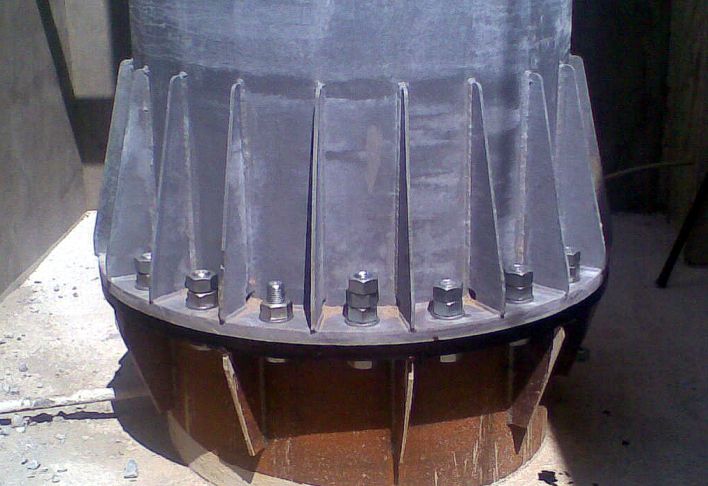

- снижение трудозатрат (бригада из семи человек стыкует секции лебедкой за 1 час; закрепляет траверсы за 40 минут и устанавливает опору на фундамент, закрепляя болтами из комплекта, за 40 минут).
- Удобная транспортировка. Благодаря телескопической конструкции, секции можно разместить одна в другой и перевезти обычным транспортом, что в три-четыре раза дешевле, чем транспортировка железобетонных опор.
- Сокращение затрат на землеотвод.
- Адаптивность. Автоматизированные процессы проектирования и производства позволяют быстро подготовить к установке оптимальный вариант многогранной опоры.
- Надежность. Срок службы опоры с оцинкованным покрытием – до 75 лет.
- Вандалоустойчивость.
Купить многогранные опоры в России
Торговый дом «УИК» предлагает купить многогранную опору для ЛЭП ПМ110-1Ф по выгодной цене. Чтобы заказать продукцию в России, оставьте заявку на сайте. В сжатые сроки мы организуем доставку строительного оборудования и материалов в ваш город.
Фундаменты ЛЭП ФОП-подвижный
Фундаменты под опоры ЛЭП типа ФОП-1(подвижный фундамент) предназначены для металлических унифицированных решетчатых опор линий воздушных электропередач, напряжение в которых находится в пределах 110- 500 кВ. Фундаменты Ф изготавливаются из тяжелого бетона класса В30, с показателями водонепроницаемости от W4 до W8 и морозостойкости F150 и F200. Тяжелый бетон этого класса характеризуется стойкостью к водной среде различной агрессивности, в частности к воздействию грунтовой воды. Фундамент серии Ф Железобетонный фундамент марки Ф состоит из квадратной в плане опорной плиты и вертикального столба одинакового сечения по всей длине. В верхней части столба находится закладной элемент, предназначенный для закрепления опоры ЛЭП. Существует десять типоразмеров для фундамента типа Ф. Параметры и характеристики фундамента определяются его назначением. Фундаменты Ф выпускаются со стороной опорной плиты размером 1200-2700 мм, высотой конструкции 2700 либо 3200 мм, вес фундамента находится в пределах от 1,5 до 5,6 тн.
Выбор серии и типа фундамента под опоры ЛЭП осуществляется исходя из условий площадки для возведения линии электропередач. В зоне умеренного климата устанавливается фундаменты серии , которые предназначены для установки на водонасыщенных и сухих грунтах, при расчетной температуре воздуха до -40°C, уровне сейсмичности до девяти баллов, при разной степени воздействия грунтовых вод.
Глубина заложения сплошного фундамента зависит от характера и свойств грунта и нагрузок воспринимаемых ним. Для установки металлических свободностоящих опор ВЛ 35-500 кВ и 750кВ применяется прямостоечный фундамент с наклонной стойкой под опоры. Использование того или иного типа фундамента определяется особенностями конструкции отдельной опоры ЛЭП. К фундаментам опор ЛЭП предъявляются определенные требования:
-Относительно прочности. -Степени устойчивости. -Сопротивляемости влиянию атмосферным условиям, отрицательным температурам. -Требование износостойкости и максимальной долговечности.
