Использование кровельных сэндвич панелей

Назначение и область применения сэндвич-панелей

Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.

Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.

Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.

Строение и особенности сэндвич-панелей

Современные сэндвич-панели могут устанавливаться на крышах зданий, обладающих разным назначением. Во время выбора кровельного материала в первую очередь следует знакомиться с сертификатом соответствия сэндвич-панелей, который гарантирует высокое качество данных изделий. Название этого кровельного материала произошло от английского слова «sandwich», означающего многослойный бутерброд. И в этом нет ничего удивительно, ведь сэндвич-панели как раз обладают многослойной структурой. Данная разновидность кровли состоит из следующих слоев:

• Утеплителя, располагающегося между стальными листами. Чаще всего в качестве утеплителя используется минеральная вата, однако также часто встречается пенополиуретан или пенополистирол.
• Двух стальных листов, обладающих специальными ребрами, которые придают им дополнительную жесткость. Листы предварительно обрабатываются производителями специальными веществами, повышающими их стойкость к коррозии.
• Дополнительного стального листа, в качестве которого также может выступать OSB-плита.

Ключевые достоинства кровельных сэндвич-панелей:

• Относительно небольшой вес, благодаря которому сэндвич-панели можно использовать не только в качестве кровли для частных домов, но и для промышленных зданий, обладающих весьма большой площадью. Благодаря небольшой массе также облегчается транспортировка и процесс монтажа изделий.
• Сэндвич-панели позволяют существенно экономить на материалах и монтаже, которые являются необходимыми при повышении уровня звукоизоляции, установке обрешетки и проведении финишной отделки в случае выбора других разновидностей кровельного материала.
• Кровельные сэндвич-панели обладают довольно большим сроком службы, а также обеспечивают отличную звукоизоляцию и теплоизоляцию здания.

Опубликовано:

Характеристики, особенности

Кровельные сэндвич панели, как и их фасадные собратья, выполнены в виде «пирога» из трех основных слоев. Верхний и нижний изготавливается из металла. Толщина такого слоя лежит в пределах от 0,5 до 1 мм. Как правило, для строительства частных домов используют сэндвич панели с внешним слоем от 0,5 до 0,7 мм. Такой толщины вполне хватает для того, чтобы выдержать даже сильные зимние осадки.

В качестве материала для внешних слоев используют оцинкованную сталь. Для более надежной защиты металл покрывают полиэфирным составом. Такой дополнительный слой обеспечивает защиту от солнечного ультрафиолета, воздействия влаги, коррозии и перепадов температур. Все это позволяет значительно увеличить срок эксплуатации крыши.

Кроме того, полиэфирное покрытие позволяет придать кровельным сэндвич панелям привлекательный внешний вид. Каждый владелец частного дома может без труда подобрать подходящую окраску, вариантов которой великое множество.

Сборные сэндвич панели

Средний слой является теплоизолятором, еще одной его функцией является придание жесткости всей конструкции. Материал здесь может использоваться самый разный, все зависит от производителя кровельных сэндвич панелей. Наибольшей популярностью пользуются следующие варианты:

• минеральная вата;
• стекловолокно;
• пенополиуретан;
• пенополистирол;
• экструдированный пенополистирол.

Наибольшей популярностью пользуется первый вариант. Такое распространение минеральная вата получила из-за своей относительной дешевизны и прекрасных эксплуатационных качеств.

Если говорить о размерах кровельных сэндвич панелях, то тут также многое зависит от производителя и материала среднего слоя. Ширина, как правило, у всех одинакова и составляет 1 метр. Длина панелей может варьироваться от 1,8 до 14 метров.

Толщина «сэндвича» зависит от материала-утеплителя. Этот показатель лежит в пределах от 50 до 200 мм. Наибольшей популярностью пользуются панели с толщиной от 10 до 15 сантиметров, такого слоя вполне достаточно, чтобы выдержать даже самые суровые морозы.

Очень важный параметр – это масса материала. От него будет зависеть требуемая прочность стропильной системы. Если выбор пал на панели с утеплителем из минеральной ваты, то масса квадратного метра такого материала (при толщине в 5 см) будет составлять 18 кг. Более «толстый» вариант (200 мм) весит порядка 36 кг.

Это тоже важно знать: Проводим монтаж кровельных сэндвич панелей

Чтобы ваша крыша служила долго и хорошо выполняла свои функции, необходимо ее тщательно подготовить к эксплуатации. Для этого можно воспользоваться обычным способом и самостоятельно создать кровельный «пирог». Но этот процесс займет много времени. При этом всегда могут образоваться места, с плохой защитой. Чтобы это избежать, можно воспользоваться современным материалом – кровельными сэндвич панелями. Здесь уже собраны в единую конструкцию все необходимые слоя. Достаточно просто смонтировать панели на своей крыше, и ее защиты от влаги и холода будет на нужном уровне.

Особенности монтажа кровельных сэндвич-панелей

При возведении различных сооружений одной из самых трудоемких технологических операций является монтаж кровли. Для его выполнения необходимо наличие специальной техники и знаний способов укладки различных покрытий. Кровельные сэндвич-панели делают монтаж крыши намного проще и значительно сокращают время строительства. Это обеспечивается за счет особой конструкции материала, которая не требует использования утеплителей и различной изоляции. Снижение трудоемкости выполнения работ уменьшает и стоимость сооружения крыши.

Прежде чем приступать к монтажу панелей, следует провести подготовку, которая включает:

• проверку уклона крыши и соответствие размерам;
• контроль правильности расстановки несущих элементов;
• подборку необходимого инструмента и креплений.

При этом конструкция кровельных сэндвич-панелей должна иметь уклон, который составляет:

• более 7 %, если в наличии есть световые люки;
• более 5 % при отсутствии люков и комбинаций из частей панелей.

Тщательно проведенные предварительные работы позволяют обеспечить надежность и прочность кровли длительное время.

Соединительные элементы

Крепление сэндвич-панелей кровельных между собой осуществляется с помощью специальных элементов, выбор которых зависит от толщины строительного материала и особенностей его конструкции. В особых случаях применяют саморезы, изготовленные из нержавеющей стали и обладающие защитным вулканизированным слоем и опорной резьбой специальной конструкции, благодаря которым обеспечивается водонепроницаемость кровли.

Такие крепления используют, если внутри здания присутствует:

• химически агрессивная среда;
• большая влажность.

Чтобы обеспечить правильную фиксацию панелей необходимо соблюдать перпендикулярность сверления отверстий, для чего используют угольники и другие приспособления. Поскольку для крепления применяются саморезы значительной длины, то целесообразно выполнять работу с помощью шуруповерта, оснащенного специальной головкой. Такое оборудование позволяет надежно зафиксировать стеновые и кровельные сэндвич-панели и значительно сокращает время монтажа. Технология монтажа крыши Укладка кровли начинается с прикрепления одного элемента саморезом к прогону, который располагается под коньком. После чего панели присоединяются к остальным прогонам, исключая коньковый, при этом для материала холодного или горячего проката применяется разный крепеж. Точное количество фиксирующих элементов указывается в технической документации строительного объекта. Основой для расчетов являются вес кровельной сэндвич-панели и ветровая нагрузка.

Монтаж конька

После монтажа всех элементов кровли на скатах устанавливают внутреннюю коньковую планку, а промежутки заполняются монтажной пеной. Спустя определенный период, который требуется для ее застывания, излишки материала срезают и закрепляют профильную прокладку из полиуретана. Стыки между панелями с наполнителем из минеральной ваты заполняются аналогичным утеплителем и специальными уплотнителями. Сверху к гребням кровельных листов с обоих скатов с помощью саморезов присоединяют приконьковую планку. Затем на вершину укладывают самоклеящуюся прокладку из полиуретана и устанавливают коньковую планку, закрепляя ее фиксирующими элементами. Такая конструкция позволяет избежать затрат на утепляющие и изоляционные материалы, поэтому стоимость кровельных сэндвич-панелей окупается за счет снижения трудоемкости работ и уменьшения дополнительных расходов.

Сооружение системы водоотведения

Чтобы обеспечить своевременное удаление атмосферных осадков, можно использовать несколько вариантов монтажа водоотлива. Один из самых простых и востребованных выполняется по следующей схеме:

• по длине свеса панели отделываются специальной планкой;
• к обшивке сверху и снизу с помощью заклепок закрепляют декоративные планки;
• между ними располагают крюки для монтажа желобов отлива и фиксируют их;
• под верхнюю планку наносят уплотнительную массу;
• устанавливают на крюки желоба.

Если технология монтажа кровельных сэндвич-панелей соблюдалась на каждом этапе сооружения крыши, то полученная конструкция способна выдерживать значительные нагрузки и длительную эксплуатацию без проведения ремонтных работ.

Крыша из сэндвич-панелей: плюсы и минусы

Крышу считают важнейшим элементом здания, она делает его безопасным, комфортным, пригодным для проживания/работы. Для строительства крыши кровельщики рекомендуют использовать сэндвич-панели.

Они выдерживают сильный ветер, снегопад, обладают высокоэффективной теплоизоляцией и водонепроницаемостью.

Универсальность материала позволяет применять его для заводов, частных домов, школ, больниц, супермаркетов.

Характеристики материала

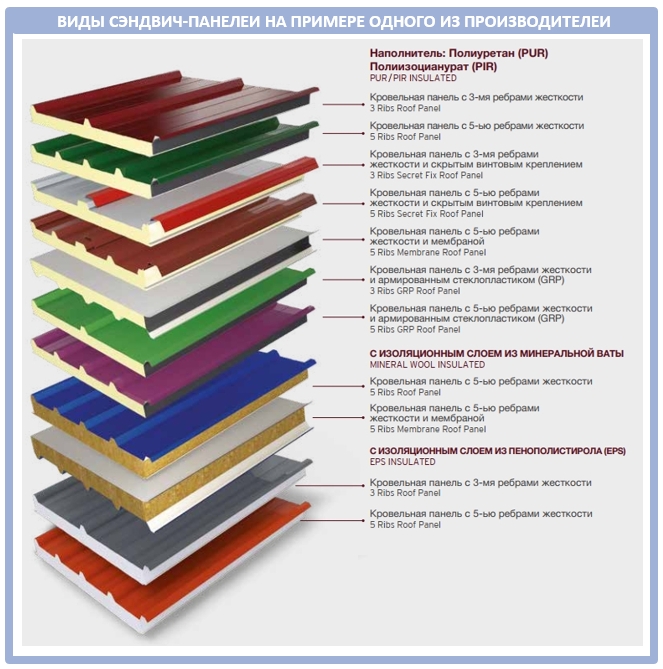

Сэндвич-панели бывают:

1. Гладкими.
2. Профилированными.
3. Волнистыми.
4. Декоративно-профилированными.

Сертифицированные панели выбирают по техническим, эксплуатационным характеристикам вроде:

1. Эксплуатационного срока.
2. Экологической безопасности.
3. Прочности.
4. Уровня поглощения влаги.
5. Устойчивости к возгоранию.

Внутренний слой сэндвич-панелей содержит утепляющую основу, изготовленную из вспененного или экструзионного полимера, полимерной ваты. Экструзионную основу используют из-за высоких утепляющих характеристик.

Теплоизоляционную сердцевину закрывают по бокам ПВХ панелями. Переднюю сторону покрывают качественным глянцевым/матовым пластиком, внутреннюю – прочным шершавым листом, который смазывают клеющим веществом. Внешние стенки можно защищать ОСБ плитами, стальным листом.

Упрощенная версия сэндвич-панелей содержит 2 слоя. Внешнюю стенку и внутреннюю теплоизоляцию соединяют при помощи специального клея-расплава, изготовленного по технологии Hot Melt. Конструкция не содержит в составе токсических веществ – это делает возможным установку материала в общественных зданиях, частных домах.

Достоинства

Сэндвич-панели являются достойной конкуренцией традиционным кровельным материалам. Это обусловлено большим количеством преимуществ:

• Высокие теплоизоляционные свойства благодаря пенополистиролу, минеральной вате.
• Легкость установки, демонтажа в короткий период.
• Материал устойчиво переносит климатические проявления в виде дождя, снега, ветра, солнца, сильных температурных перепадов.
• Из-за низкой теплопроводности снижается потребление электричества.
• Длительный эксплуатационный срок – от 25 до 45 лет.
• Огнеупорность материала уменьшает вероятность возгорания.
• Стальной лист с внешней стороны и внутренняя теплоизоляция не подвергаются ржавчине, вредному воздействию погодных условий.
• Незначительный вес сэндвич-панелей уменьшает общую массу конструкции, тем самым позволяет облегчить нагрузку на фундамент, стены. Это продлевает эксплуатационный срок всей постройки.
• Во время эксплуатации параметры конструкции не деформируются.
• Высокие звукоизоляционные свойства ограждают здание от уличного шума, скрипов, погодных проявлений.
• Невысокая стоимость, наличие материала на всех строительных рынках, магазинах.
• При соблюдении всех правил монтажа протечки исключены.
• Сэндвич-панели имеют разные габариты, многие производители готовы изготавливать материал по индивидуальным размерам.
• Не требуется декоративная отделка. Защитные листы покрывают финишным оформлением, стены или кровля не нуждаются в дополнительной покраске.

Для изготовления сэндвич-панелей используются прочные теплоизоляционные материалы. Снаружи конструкцию защищают оцинковкой, покрывают полимерными смесями.

Все слои скрепляют, это предотвращает образование пустот, делая конструкцию тверже, устойчивее, стабильнее.

Специалисты не рекомендуют использовать панели с дешевым, низкокачественным пенополистиролом – через 5-7 лет материал утрачивает теплоизоляционные свойства.

По крепости панели аналогичны бетону, блокам. Крыша из сэндвич-панелей не нуждается в уходе. Для устранения наружных царапин используют краситель подходящего цвета. Благодаря волновому сечению, широкой цветовой гамме наружной стороны панелей, повышается эстетическая составляющая.

При индивидуальном заказе производители варьируют ширину, высоту, толщину прослойки, фактуру, расцветку. Можно приобрести панели, подходящие под скат крыши – это устраняет лишние стыки, швы.

Недостатки

Несмотря на массу преимуществ, сэндвич-панели имеют недостатки:

• При самонесущей конструкции стены, ее запрещено дополнительно нагружать.
• Хрупкие наружные слои требуют аккуратного обращения при перевозке, хранении, монтаже материала.
• При значительных повреждениях панели невозможно отреставрировать, их необходимо заменять. Для этого целесообразно закупать материал с запасом.
• Неправильная установка панелей чревата образованием зазоров, щелей. Из-за этого образуются протечки, ухудшаются теплоизоляционные, водонепроницаемые свойства конструкции.
• Сэндвич-панели укладываются на ровной поверхности, чего проблематично достигнуть на некоторых видах крыш. При малейшем перекосе образуются протечки.
• Сэндвич-панели не подходят для деревянного дома – во время эксплуатации возникает неравномерная усадка здания, крыша перекашивается.
• При больших осадках в зимний период кровельщики прибегают к созданию мощного армированного каркаса. Это предотвращает провисание крыши под тяжестью материалов, но ухудшает теплоизоляционный эффект панелей.
• Необходима частая проверка мест соединения на наличие протечки.

Возвести летний загородный дом, дачу можно с облегченными уплотнителями, тонкими стальными листами. Это полезно для снижения нагрузки на несущие элементы здания, экономии финансов. Кровельные работы в коттеджах/особняках, расположенных в холодных климатических районах рекомендовано проводить с плотным уплотнителем толщиной 180-200 мм.

Вывод

Во избежание проблем рекомендовано отдавать предпочтение известным, проверенным производителям, они имеют сертификат качества своей продукции. Важным нюансом является выбор кровельщика, неправильное соблюдение техники монтажа чревато рядом проблем.

Для раскрытия всех положительных сторон материала необходимо следовать требованиям изготовителя, избегать замены панелей и крепежных элементов на их аналоги низкого качества.

Строительство металлического каркаса и монтаж сэндвич-панелей

Сварив каркас гаража и несущие фермы из профильных труб, их загрунтовали и покрасили.

Затем каркас смонтировали на фундаменте.

Как показала практика, это — не самый сложный этап строительства. Труднее всего найти сэндвич-панели, точнее – небольшую партию, в разумные сроки.

ansushkov

Поиск сэндвичей превратился в целую эпопею. При нужных мне размерах панели делают только на заказ, причём и цены (от 500 до 670 рублей), и сроки (от 1 до 3-х месяцев) кусались, т.к. панели производят только на заводе, а объёмы менее 250 кв. м фирмам просто не интересны.

Начался бесконечный обзвон производителей и поставщиков сэндвич-панелей. В итоге выяснилось, что связываться с гаражом 12х6.5 м никто не хочет. Интерес проявляли только перекупщики, но с дополнительной наценкой + 20-50%. Только после третьего объезда всех доступных производств пользователь, наконец, договорился о варианте, который всех устроил.

Важно: при заключении договора на поставку сэндвич-панелей ansushkov чётко прописал сроки и размеры компенсации за срыв оговоренной даты. Производитель затянул поставку сэндвичей на 2 недели от обещанного, ему удалось привезти панели в крайние сроки, указанные в договоре.

После доставки панелей дело пошло. Сэндвичи смонтировали за неделю, а гараж стал походить на законченное строение.

Интересны нюансы монтажа сэндвич-панелей:

1. Стеновые панели ставили вручную силами трёх человек.

Вес шестиметровой стеновой сэндвич-панели размером 6000х1000 мм и толщиной 100 мм – 90 кг.

1. Кровельные сэндвич-панели монтировали при помощи манипулятора, который их привёз. Вес панели – 120 кг.

1. Панели крепили на каркасе специальными саморезами, предназначенными для монтажа сэндвичей. Для стеновых панелей применялись саморезы длиной 15 см.

Для закрепления панели 6х1 метр требуется 6 саморезов.

ansushkov

Все панели защелкиваются в замок, что обеспечивает плотную посадку. Углы пропенивал, потом прошёлся силиконовым герметиком и закрыл места стыков специальной обналичкой. Нащельники ставили на клёпки. Окна и двери ставили при помощи специальных скоб. Панели, при необходимости, резали специальным ножом, режется, кстати, очень легко, пилить дисками не советую — из-за неровных краёв портится внешний вид панелей.

Ещё одна проблема, появившаяся при строительстве гаража из сэндвич-панелей своими руками — найти комплекты ворот по адекватной цене. Установщики, видя размеры гаража и узнав, из чего он сделан, думали, что ansushkov строит автомастерскую или автомойку и заламывали цену от 85 до 150 тыс. за комплект. Тогда пользователь пошёл на хитрость — сам высчитал размеры и заказал простые ворота с управлением от пульта.

Для экономии внутреннюю гаражную перегородку для кладовки, сделали из обрезков панелей.

Благодаря точному расчёту количества панелей, не пришлось тратить деньги на докупку «лишних» сэндвичей, которые не подлежат возврату при снятой упаковке.

Выполнение крепления

Сэндвич-панели к опорной конструкции крепятся насквозь при помощи подходящих метизов. Необходимый инструмент: дрель и шуруповерт. К стальным и деревянным несущим элементам панели крепятся самонарезающими крепежными элементами с пресс-шайбой. К бетонным основаниям крепление осуществляется с предварительным просверливанием отверстия и установкой в него дюбеля, а фиксация осуществляется саморезами.

Если в качестве метизов используются саморезы из закаленной стали, то под головку самореза необходимо подкладывать шайбу с эластичным уплотнителем.

При выборе метизов учитывается не только материал несущей конструкции, но и толщина панели.

Обратите внимание! Минимальное расстояние от края панели и точки крепления составляет 50 мм!

Еще один важный момент: все метизы должны быть вкручены строго под углом в 90° относительно лицевой части панели. Даже незначительное отклонение при вкручивании самореза считается браком: такая точка фиксация должна быть переделана.

Кроме этого, индикатором правильности выполнения крепления служит уплотняющая шайба: она должна плотно прилегать к поверхности, но не быть вогнутой. На рисунке приведены примеры правильной и неправильной посадки саморезов.

Перед тем, как начать монтаж и фиксацию панелей, с замков и точек фиксации снимается защитная пленка. Полное удаление пленки производится после окончания монтажа.

Как смонтировать конек

Если монтируется двускатная крыша из сэндвич-панелей, то необходимо правильно устроить конек. Его устанавливают в следующей последовательности:

• По окончании монтажа сэндвич-панелей на скатах крыши выполняют монтаж внутренней вспомогательной коньковой планки. При этом пространство между этой планкой и кровельной панелью заполняют специальными теплоизоляционными материалами (монтажная пена, минеральная вата и др.).
• Следующим этапом работ будет укладка приконьковой планки, которая является обязательным элементом крыши. Она фиксируется на выступах гребней волны кровельных панелей обоих скатов, на заранее подготовленных прокладках из полиуретана.
• На поверхность приконьковой планки укладывают клейкую основу, которая будет удерживать непосредственно саму коньковую планку.

Правила монтажа

1. Запрещено поднимать изделия за обшивку;
2. Запрещено при перерыве в работе оставлять монтируемые сэндвичи незакрепленными, а также панели, зажатые струбциной;
3. Для крепления стеновых изделий пользуются траверсой, для стабилизации положения панели фиксированной тросом;
4. Место монтажа стенового элемента предварительно размечают метками;
5. Начальный элемент крепят в 20–30 см над цоколем для проверки геометрии, от чего зависит правильность установки всех панелей;
6. При горизонтальной раскладке сэндвичей геометрию установки выверяют на всех 3-их панелях;
7. На стыке кровельных и стеновых панелей необходим зазор 20–30 мм;
8. Перед креплением доборов их местоположение маркируется, затем фиксируется;
9. Струбцины снимают после определения надежной фиксации панели на каркасе;
10. Саморезы затягивают до начала прогиба обшивки;
11. Монтировать раскроенные элементы осторожно из-за частичной потери ими первоначальной прочности;
12. Монтаж кровельных сэндвичей начинают с первого изделия с раскрытой волной по краю крыши;
13. Сэндвичи поднимают с траверсой, закрепляют над местом монтажа и выносят свес карниза на размер, определенный в проекте;
14. Сэндвичи кровли крепят в нижнем прогибе гофр, а нахлест гофр фиксируют заклепками (на расстоянии 30 см друг от друга);
15. Зазор на температурную деформацию в замках принят 2–3 мм.
