Инструкция по монтажу двухскатной крыши

Общие понятия

Прежде чем говорить об устройстве стропильной системы двухскатной крыши, стоит разобраться с самой конструкцией. Такой вариант крови считается самым распространенным. Причина такой популярности в преимуществах двухскатного варианта крыши. Среди них специалисты выделяют следующие плюсы:

1. Практичность в использовании. Двухскатный вариант крыши создает довольно много свободного пространства на чердаке. Его можно с успехом использовать как в качестве кладовой, так и для проживания. В последнем случае часто используют ломаный вариант устройства стропильной системы двухскатной крыши.
2. Так как скаты имеют оптимальный уклон, и на самой кровле нет существенных препятствий, с крыши будет эффективно отводится вода и сходить снег. Такая особенность позволяет снизить нагрузку на стропильную систему, а также упрощает обслуживание.
3. При возведении можно использовать практически любой кровельный материал. Все плоскости двухскатной крыши имеют прямоугольную форму. Такая особенность позволяет выбрать любой вариант материала. При этом его расход более экономным, так как «обрезков» будет минимальное количество.
4. Устройство стропильной системы двухскатной крыши не имеет сложных элементов. Проще этого варианта только конструкция плоской кровли.
5. Также такой вариант обойдется дешевле, чем вантовая или четырехскатная крыша. Меньше затрат требует только все та же плоская кровля.

Какие варианты устройства стропильной системы для двускатной кровли бывают?

Также к преимуществам можно отнести и внешний вид. Двухскатная крыша считается традиционной и более привычной глазу. А если используется более сложный ломаный вариант, то внешний вид существенно выигрывает.

Если говорить о недостатках, то их не так уж много. В первую очередь специалисты отмечают то, что такую конструкцию трудно применить при сложной планировке дома. Двухскатная крыша прекрасно подходит для стандартного прямоугольного строения. Если дом имеет выступы или неровные (по архитектурным причинам) стены, то такой вариант крови использовать будет затруднительно.

Очень часто при строительстве частных домов выбирают простой двухскатный вариант крыши. Такая конструкция обходится дешевле, чем вальмовый или другой вид кровли. Кроме того, само устройство двухскатной крыши несложное, как в возведении, так и в обслуживании. Единственным минусом можно считать трудности использования подобного варианта при сложной планировке дома. Но тут можно подключить ваш творческий потенциал и найти выход из ситуации, при этом значительно улучшить внешний вид.

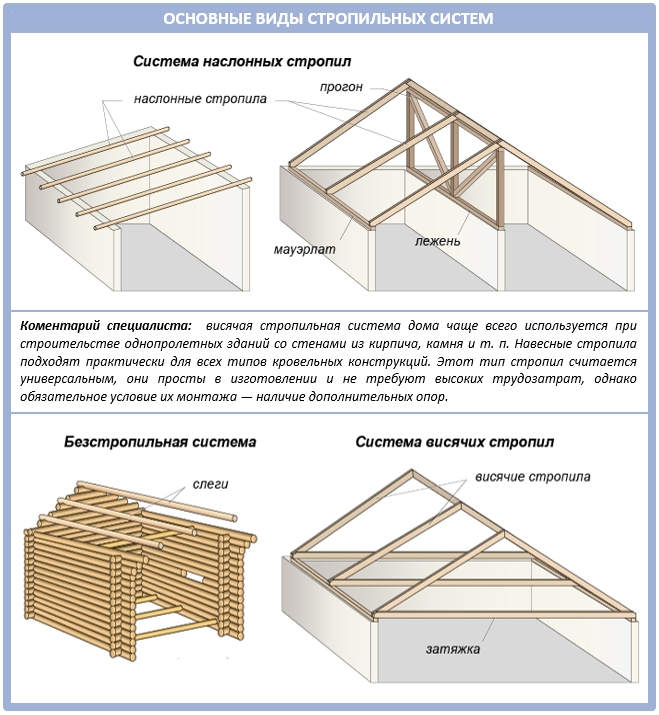

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Стропильная система двухскатной крыши ‒ Классификация по типу ската

Второе разделение, можно сделать по типу ската. Стропильная система двухскатной крыши, предполагает наличие двух видов конструкции:

Двухскатная крыша c ломаными и прямыми скатами

1. С прямыми скатами. Довольно простой и менее трудозатратный, вариант. Позволяет выполнить монтажную работу, быстро и без серьезных затруднений. Большим минусом, такого вида кровли, является маленькое пространство мансарды.
2. С ломаными скатами. Такой тип кровли дома, более сложный в исполнение. Предполагается наличие линии, которая позволяет изменять угол наклона. Его, в нижней части ската, нужно делать большим, чем в верхней. Такой подход, позволяет поднять потолок и серьезно увеличить полезную площадь мансарды. Монтаж, подобной стройконструкции, предполагает установку, в месте перелома, дополнительного ригеля.

Роль стропил в постройке

Стропильный каркас является основой создания ската крыш. Для того чтобы данная система смогла выдерживать большие нагрузки, необходимо приводить нужные подсчеты.

Каркас крыши осуществляет такие функции, как:

• создания каркасов необходимого наклона для качественного стока дождевых вод;
• создания форм ската;
• подготовки основания для монтажных работ с кровлей;
• распределение нагрузок, зависящее от расстояния среди стропил и их сечений.

Несущая конструкция каркаса обычно способна выдержать всю массу:

• снег;
• гидро и теплоизоляционное сырье;
• сама крыша;
• рабочих, которые проводят монтажные работы.

К тому же необходимо принимать во внимание нагрузку, которая может появляться время от времени. К примеру, сильный порывистый ветер, сейсмическая непостоянность.

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

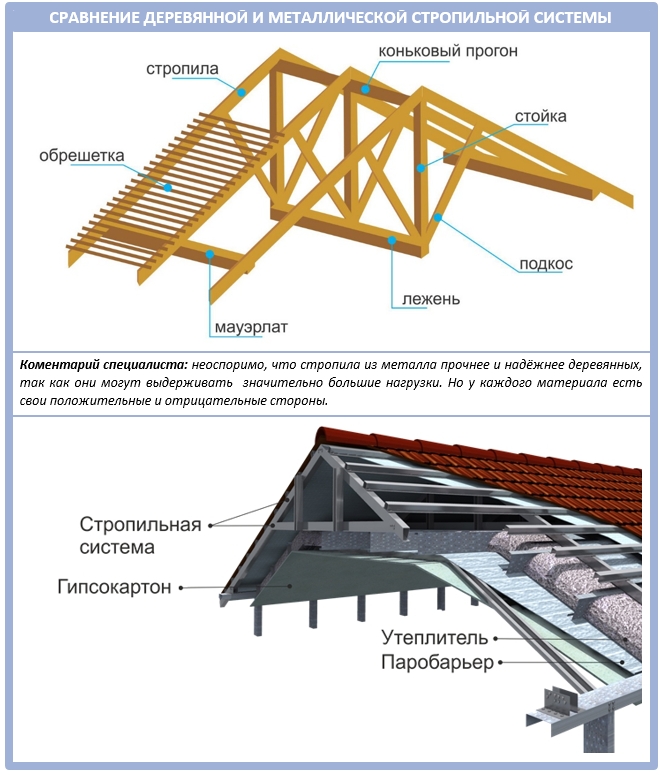

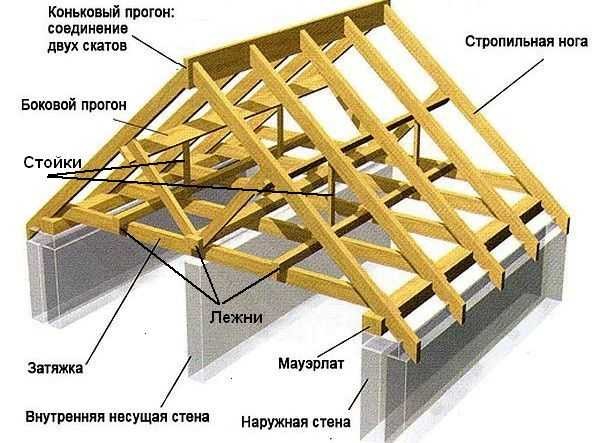

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

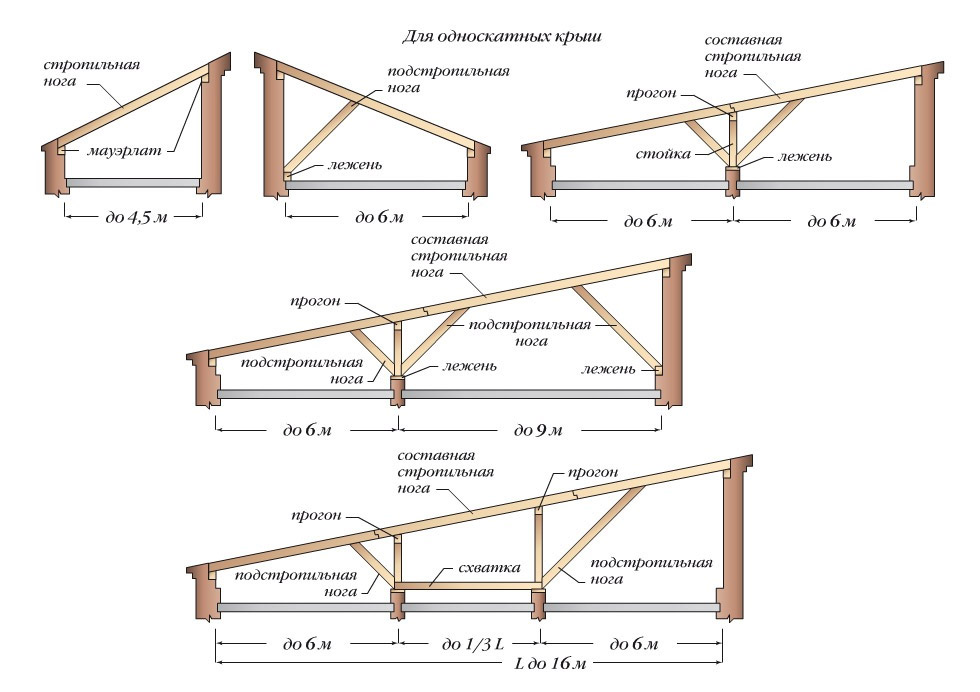

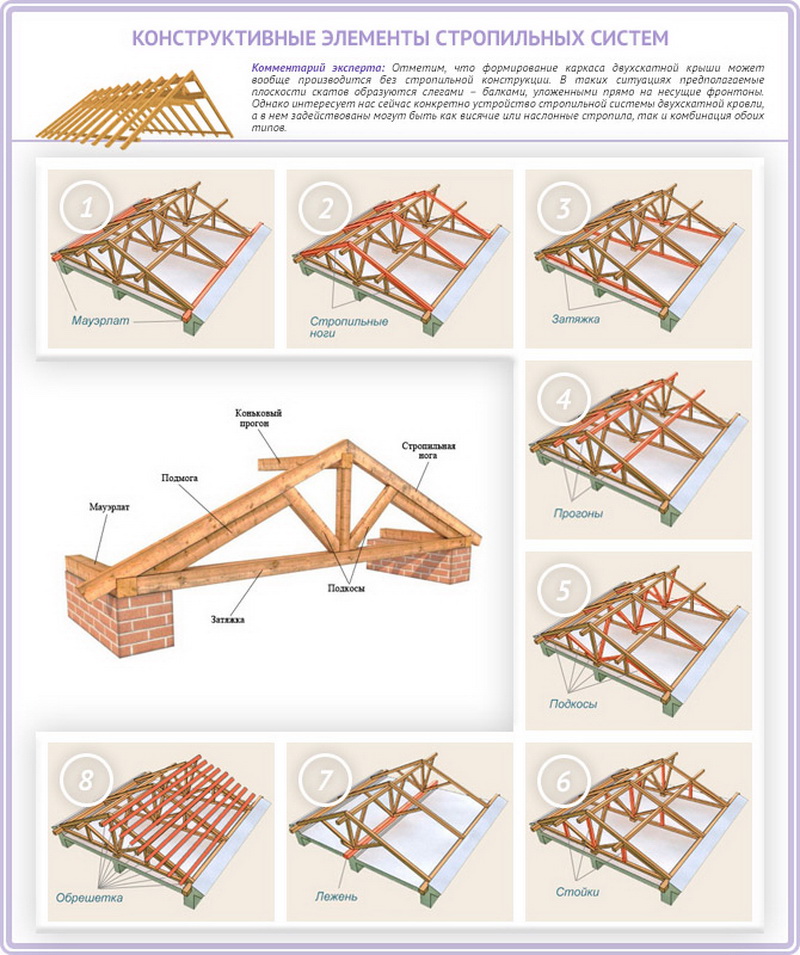

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

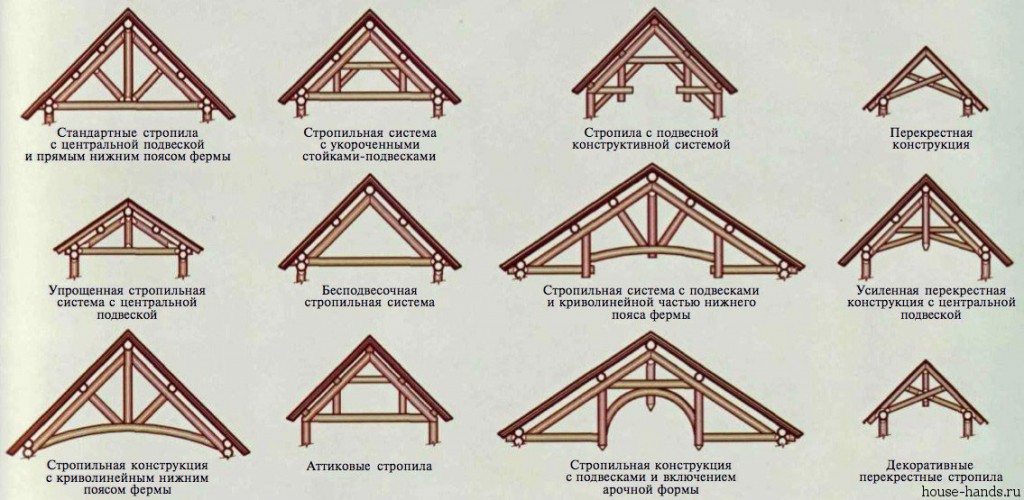

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Калькулятор расчета длины стропильных ног

Перейти к расчётам

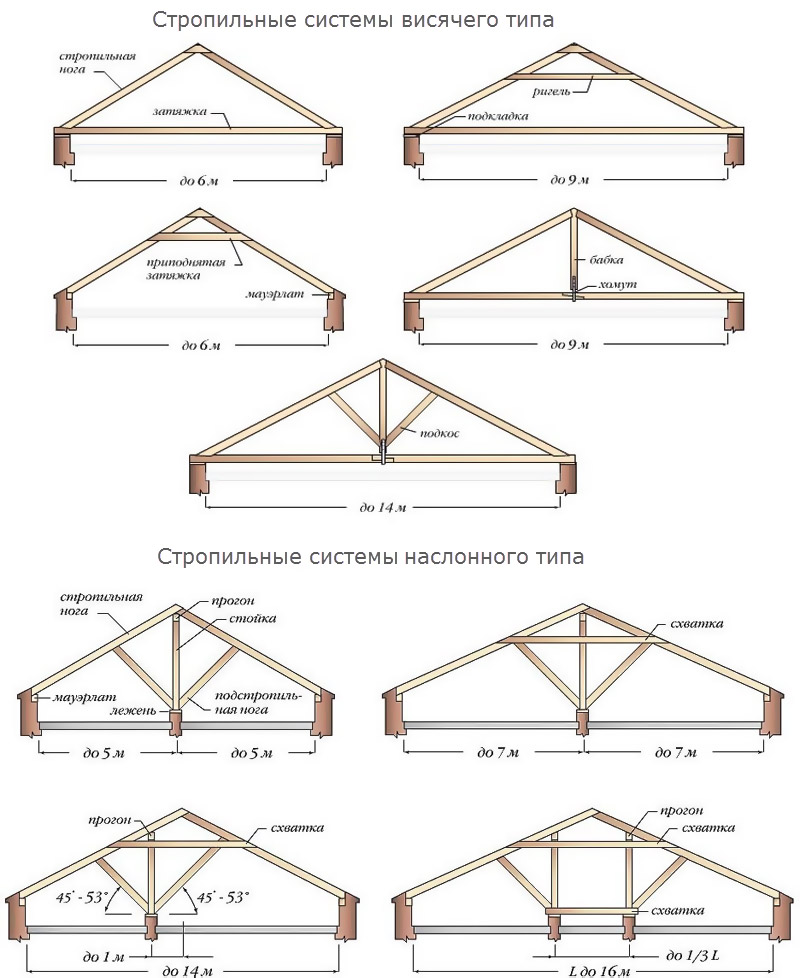

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка. Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки. Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы. Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой. Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок. В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

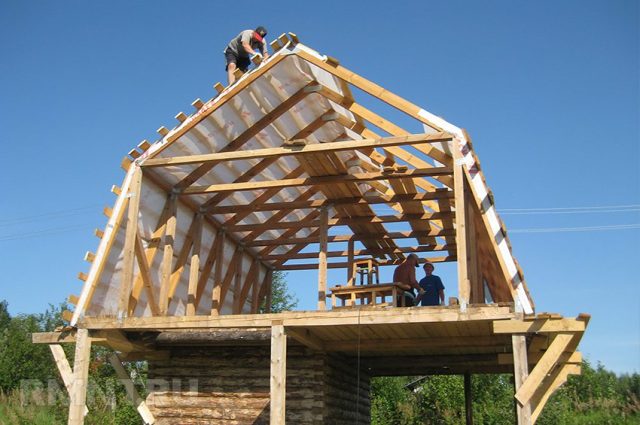

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка. Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Расчет стропильной системы двухскатной крыши

Расчет параметров материала важный этап, поэтому приводим алгоритм расчета пошагово.

Расчет стропильной системыВажно знать: вся стропильная система состоит из множества треугольников, как наиболее жесткого элемента. В свою очередь, если скаты имеют различную форму, т.е. являются неправильным прямоугольником, то нужно разделить его на отдельные составляющие и посчитать нагрузку и количество материалов для каждого. После расчетов данные суммировать.

1. Расчет нагрузки на стропильную систему

Нагрузка на стропила может быть трех видов:

• Постоянные нагрузки. Их действие будет всегда ощущаться стропильной системой. К таким нагрузкам относят вес кровли, обрешетки, утеплителя, пленок, доборных элементов кровли, отделочных материалов для мансардного этажа. Вес кровли является суммой веса всех его составляющих элементов, такую нагрузку проще учесть. В среднем величина постоянной нагрузки на стропила равна 40-45 кг/

Совет. Чтобы сделать запас прочности для стропильной системы лучше к расчету прибавить 10%.

Для справки: Вес некоторых кровельных материалов на 1 представлен в таблице

Совет. Желательно, чтобы вес кровельного материала, приходящийся на 1 площади крыши, не превышал 50 кг.

• Переменные нагрузки. Действуют в разные периоды и с разной силой. К таким нагрузкам относят: ветровую нагрузку и ее силу, снеговую нагрузку, интенсивность осадков.

По сути, скат крыши подобен парусу и, если учесть ветровую нагрузку, вся конструкция крыши может быть разрушена.

Ветровая нагрузка на крышу

Расчет проводят по формуле: ветровая нагрузка равна показатель по региону, умноженный на поправочный коэффициент. Эти показатели содержатся в СНиП «Нагрузки и воздействия» и определяются не только регионом, но и местом расположения дома. Например, на частный дом, окруженный многоэтажными зданиями, приходится меньше нагрузок. Отдельно стоящий загородный дом или дача испытывают повышенные ветровые нагрузки.

2. Расчет снеговой нагрузки на кровлю

Расчет крыши на снеговую нагрузку проводится по формуле:

Полная снеговая нагрузка равна вес снега, умноженная на поправочный коэффициент. Коэффициент учитывает ветровое давление и аэродинамическое влияние.

Вес снега, который приходится на 1 площади крыши (согласно СНиП ) находится в пределах 80-320 кг/

Схема расчета снеговой нагрузки на крышу

Нюанс. При угле наклоне ската свыше 60° нагрузка снега на расчет не влияет. Поскольку снег быстро сползет вниз и не повлияет на прочность бруса.

• Особые нагрузки. Учет таких нагрузок проводится в местах с высокой сейсмической активностью, торнадо, штормовыми ветрами. Для наших широт достаточно сделать запас по прочности.

Оценка состояния и несущей способности стен и фундамента

Следует учитывать, что кровля имеет существенный вес, который способен нанести вред остальному зданию.

Определение конфигурации кровли:

• простая симметричная;
• простая ассиметричная;
• ломаная.

Чем сложнее форма крыши, тем большее количество стропильных ферм и подстропильных элементов нужно для создания необходимого запаса по прочности.

3. Расчет угла наклона крыши

Угол наклона двухскатной крыши определяется в первую очередь кровельным материалом. Ведь каждый из них выдвигает свои требования.

• мягкая кровля – 5-20°;
• металлочерепица, шифер, профнастил, ондулин – 20-45°.

Следует учесть, что увеличение угла увеличивает площадь пространства под крышей, но и количество материала. Что влияет на общую стоимость работ.

Расчет угла наклона крыши

Нюанс. Минимальный угол наклона двускатной крыши должен составлять не меньше 5°.

5. Расчет шага стропил

Шаг стропил двускатной крыши для жилых домов может составлять от 60 до 100 см. Выбор зависит от кровельного материала и веса конструкции крыши. Тогда количество стропильных ног рассчитывается путем деления длины ската на расстояние между стропильными парами плюс 1. Полученное число определяет количество ног на один скат. Для второго число нужно умножить на 2.

6. Расчет длины стропил крыши

Длина стропил для чердачной крыши рассчитывается по теореме Пифагора.

Параметр «а» (высота крыши) задается самостоятельно. Ее величина определяет возможность обустройства жилого помещения под крышей, удобством нахождения на чердаке, расходом материала на строительство крыши.

Параметр «b» равен половине ширины здания.

Параметр «с» представляет собой гипотенузу треугольника.

Совет. К полученному значению нужно добавить 60-70 см. для запилов и выноса стропильной ноги за стену.

Стоит отметить, что максимальная длина бруса – 6 м.п. Поэтому при необходимости брус для стропил можно сращивать (наращивание, стыковка, соединение).

Способы сращивания стропил по длине

Ширина стропил для крыши зависит от расстояния между противоположными несущими стенами.

7. Расчет сечения стропил

Сечение стропил двускатной крыши зависит от нескольких факторов:

• нагрузки, о ней мы уже писали;

• вида применяемого материала. Например, бревно выдерживает одну нагрузку, брус – другую, клееный брус – третью;

• длины стропильной ноги;

• вида древесины, которая используется в строительстве;

• расстояния между стропилами (шага стропил).

Определить сечение бруса для стропил, зная расстояние между стропилами и длину стропила можно с помощью нижеприведенных данных.

Сечение стропил — таблица

Совет. Чем больше шаг установки стропил, тем большая нагрузка приходится на одну стропильную пару. Значит, сечение стропил нужно увеличивать.

Размеры пиломатериала (бруса и доски) для двухскатной стропильной системы:

• толщина (сечение) мауэрлата – 10х10 или 15х15 см.;

• толщина стропильной ноги и затяжки – 10х15 или 10х20 см. Иногда используют брус 5х15 или 5х20 см;

• прогон и подкос – 5х15 или 5х20. В зависимости от ширины ноги;

• стойка – 10х10 или 10х15;

• лежень – 5х10 или 5х15 (в зависимости от ширины стойки);

• толщина (сечение) обрешетки крыши – 2х10, 2,5х15 (в зависимости от кровельного материала).

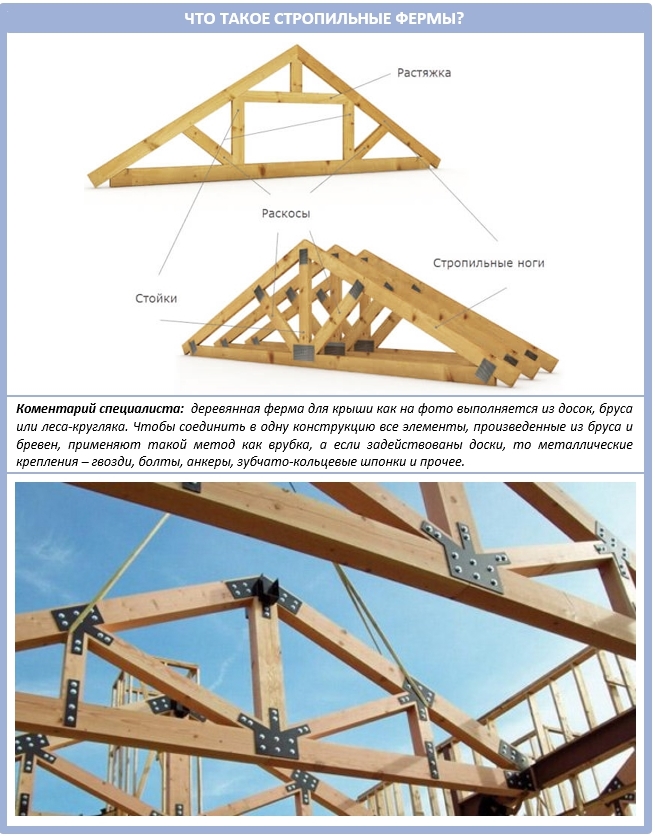

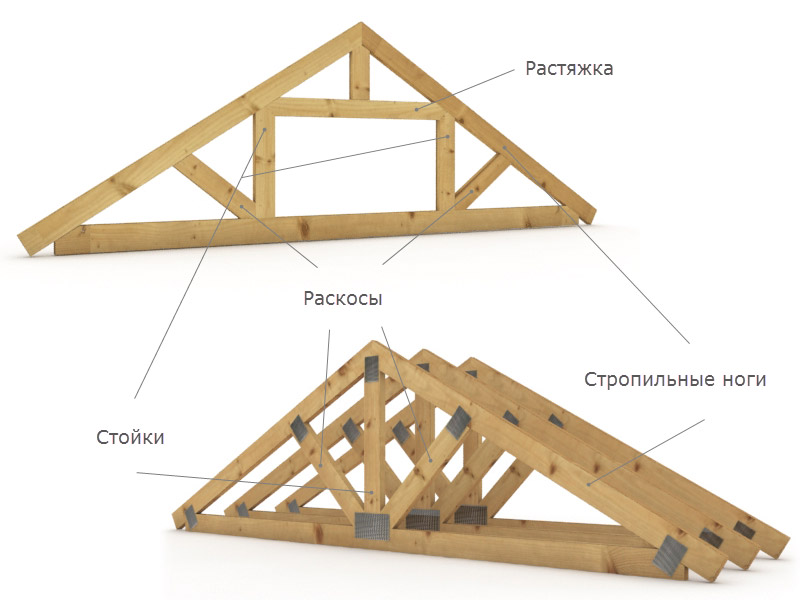

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

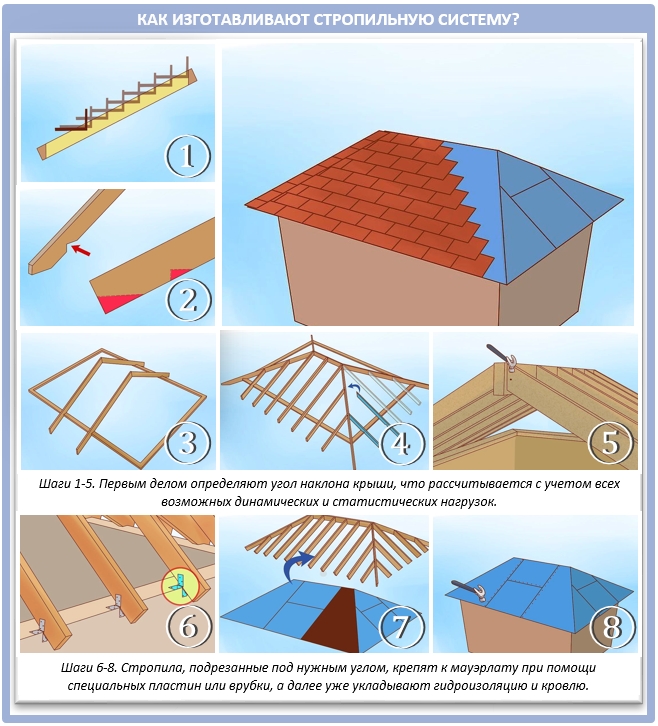

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

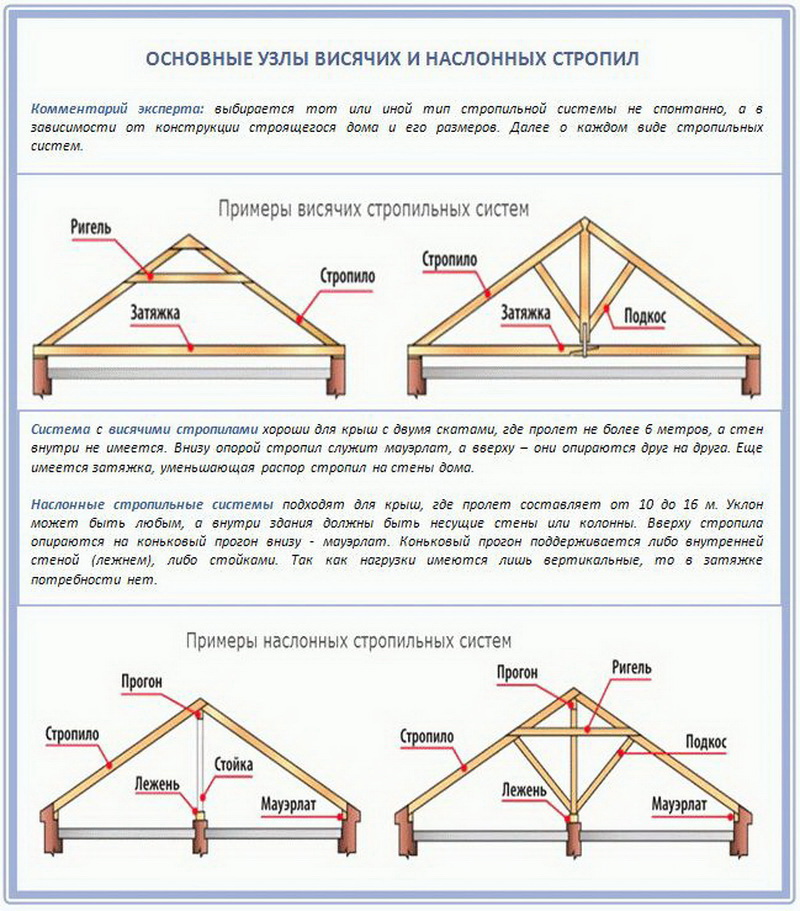

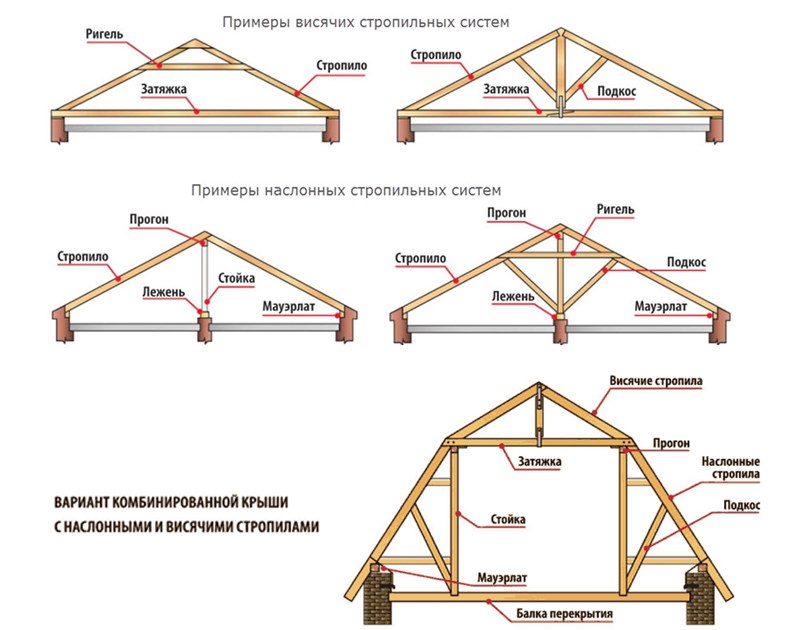

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как выбрать стропильную систему?

Выбор стропильной системы осуществляется на основе следующих критериев:

1. Конструкция напрямую зависит от выбора типа кровли.
2. Учитывается материал стен и особенности крепления мауэрлата.
3. Рассчитываются общие нагрузки на фундамент и подбирается материал для стропил.
4. Прочность конструкции определяется исходя из требований кровельного материала к монтажу, а также его технических характеристик.

Поделиться ссылкой:

• Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
• Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)
• Нажмите, чтобы поделиться в Google+ (Открывается в новом окне)

Похожее

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

• приобретённого материала;
• размеров строения;
• габаритов дома;
• стройматериала для стропил;
• индивидуальных предпочтений заказчика;
• актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

• обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
• стяжки, воспринимающие растягивающие усилия;
• стойки из дерева, расположенные в вертикальном положении;
• мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
• стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
2. Вся конструкция распирает ограждение стены.
3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
4. Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Самым простым видом стропильных систем считаются висячие стропила

Если крыша дома сложной конструкции, виды стропил можно чередовать. Например, при наличии опор или средней основной стены делают монтаж наслонных стропил, а при отсутствии таковых элементов — висячие стропила.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

1. Концы наслонных стропил должны делать упор на следующие части строения:
   • стены по периметру;
   • столбчатые опоры или основные стены, расположенные внутри.
2. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
3. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
4. Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Чем сложнее констуркция крыши, тем большее количество балок стропил следует установить

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Как выбрать брус и рассчитать шаг стропил под металлочерепицу?

Определение значения поперечного сечения бруса стропильного элемента производится в несколько этапов.

Расчет нагрузки, распределенной на каждом погонном метре конструкции:

Qр = L×Q;

Где Q – общая погонная нагрузка;

L – Шаг стропил.

Значение L рассчитывается следующим образом:

Длину ската крыши делят на предполагаемый шаг конструкций (для удобства чаще всего принимают равным 1). Затем к полученному значению прибавляется 1. Полученное значение отражает количество стропил, которые нужно установить на одну скатную поверхность крыши. На последнем этапе определяется значение осевого расстояния между стропильными элементами, путем деления длины ската кровли на количество стропил.

Расстояние между стропилами под металлочерепицу — стандартный шаг составляет 0,6-0,95 м.

Шаг стропил

Затем определяемся с максимальным рабочим участком стропильной ноги (Lmax). Переходим к расчёту поперечного сечения. Для этого находим его высоту по формуле:

H ≥ 8.6*lmax * sqrt(Qp/(b*r)), при уклоне кровли α<30 град;

H ≥ 9.5*lmax * sqrt(Qp/(b*r)), при уклоне кровли α≥30 град;

Где b – ширина поперечного сечения,

r – значение нормативного сопротивления древесины к изгибающим нагрузкам (определяется по нормативной документации в зависимости от сорта древесины).

Для упрощения расчетов нужно пользоваться таблицей стандартизации стропильных элементов (ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры»).

При несоблюдении неравенства необходимо увеличить значение геометрических характеристик сечения и повторить расчет.

В чем отличие стропильной системы для холодной и теплой кровли?

Главным отличием этих двух кровель является система опирания стропильных элементов. В случае устройства теплого чердака главным опорным элементом служит мауэрлат, а также опорная балочная система. В холодной кровле стропила устанавливаются непосредственно на несущие стены.

Стропила для вальмовой кровли

Особая стропильная система требуется для вальмовых четырехскатных крыш. Это объясняется тем, что геометрия данной кровли гораздо сложнее, и ее стропила предназначены для выполнения разных функций.

Рассмотрим несколько основных типов таких стропил:

• Накосные  диагональные стропила служат для  соединения углов дома с торцами бруса (конькового). Они формируют ребра строящейся кровли. Это самые длинные  и наиболее прочные из всех стропил, потому что на них приходится почти вся основная нагрузка.
• Рядовые центральные стропила предназначены для соединения по бокам скатов конькового бруса с мауэрлатом. Они должны устанавливаться строго параллельно друг к другу.
• Угловые стропила (нарожники) гораздо короче рядовых стропил. Служат для соединения мауэрлата с накосными стропилами, а не с коньком. Данные стропила определяют плоскости скатов строящейся крыши.

Конструкция стропил для вальмовой кровли при своей некоторой сложности все-таки, главное, должна обеспечивать необходимую прочность четырехскатной крыши.

Таким образом, изучив разные виды стропильных систем, вы должны правильно выбрать конструкцию, подходящую именно для вашего дома. Удачная форма крыши и прочная надежная стропильная система сделаю ваш новый дом не только красивым и индивидуальным, но и безопасным для жизни.

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Монтаж стропил на перекрытие

Варианты крепления стропил

Ниже я подробней расскажу обо всех способах монтажа, а вы сможете подобрать подходящий вам вариант.

Стропильные балки позволяют перекрывать большие здания, не имеющие внутренних стен

Данный способ крепления наиболее простой и быстрый. Принцип его основан на том, что нога зарезается с торца под углом, равным углу наклона ската, что позволяет максимально увеличить площадь опирания стропильной ноги.

При этом для фиксации ноги используются специальные крепежные элементы, такие как:

• Зубчатые пластины, которые забиваются на участке стыка деталей. Пластины укладываются с двух сторон стыка. Надо сказать, что их можно использовать для соединения любых деталей стропильной системы;

Обеспечить надежный узел крепления можно при помощи зубчатых пластин

• Перфорированные пластины. Накладываются на место стыка деталей и притягивается шурупами или фиксируется гвоздями.

Использование крепежей позволяет значительно упростить и ускорить процесс строительства стропильной системы. Однако, крепежи плохо переносят распорную нагрузку.

Узел крепления с использованием зубчатых пластин необходимо усилить стойками

Врезка

Врезка позволяет обеспечить жесткое крепление ноги к основанию. Причем, такой метод может использоваться для установки стропил как на перекрытия, так и на мауэрлат.

Врубка обеспечивает жесткое крепление ног к основанию

Принцип врубки основан на выполнении в основании пазов, в которые упираются ноги. При этом торцы самих ног зарезаются под более острым углом, чем угол наклона ската, что обеспечивает еще более надежную фиксацию деталей.

Врезка двойным двойным зубом более надежная

Недостаток у данного способа соединения один – сложность его выполнения. Зато узел крепления способен выдерживать большие распорные нагрузки. Поэтому отлично подходит для висячих стропил.

При использовании врезки дополнительная фиксация осуществляется при помощи крепежных элементов, о которых я рассказал выше, или шпилькой, как на схеме выше.

Способ врезки типа зуб с шипом наиболее сложный

Зубом и шипом

Способ установки стропил зубом с шипом практически не отличается от обычной врезки. Единственное, в ноге дополнительно выполняется шип, который обеспечивает дополнительную ее фиксацию.

Предлагаем ознакомиться: Деревянное перекрытие первого этажа — Всё о строительстве дома

Шип не только увеличивает несущую способность узда крепления, но и предотвращает поперечное смещение ноги. Такой способ установки не нуждается в использовании дополнительных накладок. Фиксацию можно выполнить гвоздями или шурупами.

Так как данный способ монтажа является наиболее сложным, в последнее время он используется редко.

Накладка в виде бруска может быть применена двумя способами

Накладкой

Использование накладки, по сути, является тоже одной из вариаций врезки. Установка накладки позволяет не зарезать ногу под острым углом, а стыковать ее так же, как при использовании крепежных элементов. Вместо нее зарезается брусок, торец которого располагается ниже ноги.

При этом сама накладка крепится к ноге при помощи шпилек, болтов или хомутов. Иногда накладка используется для укрепления соединения врезкой. Таким образом увеличивается устойчивость узла к распорным нагрузкам.

Если крыша небольшая, выполнить соединения можно болтами

Вот, собственно, и все наиболее распространенные способы крепления стропильных ног.
