Вальмовая крыша своими руками, пошаговая инструкция, чертежи и фото

Простые и сложные виды вальмовых кровель

Самая простая вальмовая крыша – это четырехскатная система, где фронтальные склоны имеют форму трапеций, а торцевые выполнены в виде треугольников. Скаты-треугольники носят названия «вальмы», они берут свое начало у торцевого карниза и простираются до краев конька. В ходе сооружения такой конструкции используют систему наслонных и накосных стропил – приемы позаимствованы из схем, по которым возводят двухскатные и четырехскатные кровли.

Конструкция полувальмовой крыши образуется из двух элементов обычной двухскатки и двух вальм. Карнизы последних, как правило, располагаются намного выше фронтальных. Отличительной особенностью данного типа сооружения является отсутствие острых выступов. Такие крыши получили распространение в регионах с сильными ветрами. Если дом строится в местности, для которой характерны обильные снегопады, то скаты полувальмовой конструкции делают более крутыми. Пологие склоны крыш – оптимальный вариант для менее снежных регионов.

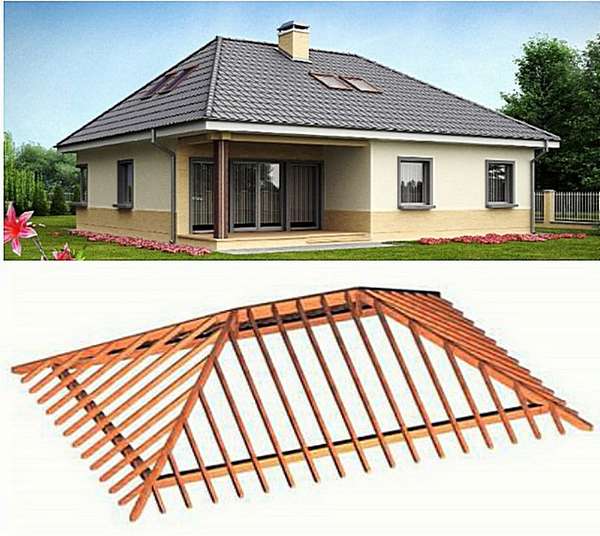

Четырехскатная система — пример самой простой вальмовой крыши Рекомендуем

• Четырехскатная крыша – технология устройства и монтаж стропильной системы
• Мауэрлат – как сделать основание для стропил?
• Крыша дома – особенности устройства разных систем

Вальмовая кровля может походить на шатер или пирамиду, в таком случае ее называют шатровой или, соответственно, пирамидальной. Сооружают подобные конструкции крыш на домах, несущие стены которых формируют квадрат или правильный прямоугольник. Все стороны шатровой крыши имеют форму треугольников, верхушки которых сопрягаются в одной точке.

Самая сложная вальмовая конструкция имеет ломаную форму. Состоит такая роскошная крыша из разных по размеру и форме скатов, при этом каждый из них имеет излом. Простым примером ломаной кровли выступает двухскатка, у которой фронтальные стороны имеют в верхней части излом. Такой подход позволяет значительно увеличить чердачное пространство, в котором обычно обустраивают мансарду.

Характеристики вальмовой крыши

Вальмовая крыша наиболее популярна, так как у нее высокие прочностные свойства и характеристики, долгий срок эксплуатации и красивый внешний вид. Вальмовая кровля станет идеальным выбором при устройстве жилого чердачного помещения, так как позволяет в значительной степени упростить процедуру монтирования мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. И за счет этого она не так сильно деформируется от ветровых внешних нагрузок, как прочие конструкции.

У вальмовой крыши конек не подрывается порывами сильного ветра. И данный показатель идеально подойдет для установки крыши в южных районах с сильными порывистыми ветрами.

Вальмовая крыша имеет четыре ската. Два ската — боковые, как у классической стандартной крыши. И два оставшихся ската расположены между двумя предыдущими. И в отличие от шатровой кровли, у вальмовой не одна вершина, а две. И соединены эти вершины между собой коньком. Вертикальные фронтоны наклонены в виде треугольных скатов. Их называют вальмами.

Вальмовая кровля состоит из следующих основных узлов:

• Коньковый брус. Данный элемент является самой верхней точкой крыши и её основной несущей осью. В данном месте соединены все грани. При возведении вальмовой кровли чаще всего центр конька будет совпадать с центром кровельного покрытия.
• Угловые стропила. Как правило, стропильные ноги выступают базовыми силовыми деталями и соединяют коньковый брус и углы всей постройки. Вырезают их из досок, толщина которых должна быть равна толщине конька. Стропильные ноги одним концом закрепляются к коньку, а вторым — заходят за границы каркасного дома.
• Короткие стропила. Бывают различными по длине, но выходят обязательно под одним углом. Их количество будет зависеть от площади крыши. Стропила короткого типа соединяются одним концом специальными угловыми стропильными ногами. А другим концом опираются на мауэрлат либо угол дома, и к коньку не закрепляются.

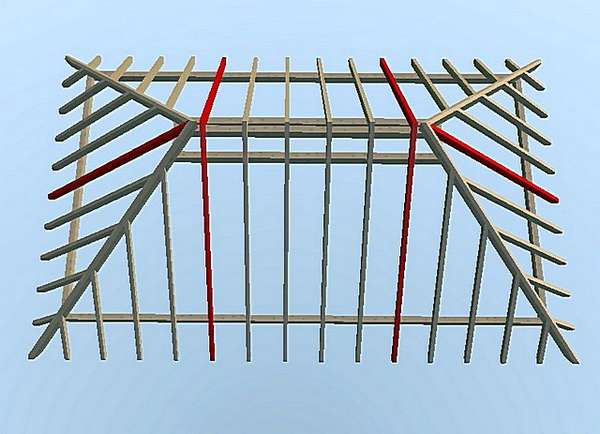

• Рядовой каркас. Промежуточные центральные стропила устанавливаются на концах конькового бруса и выводятся на несущие стены дома. Всего их шесть, с каждой стороны – по три штуки.
• Промежуточный каркас. Стропила промежуточного типа начинаются на коньке, а второй частью опираются на мауэрлат. И на вальмах они не устанавливаются.

Вальмовая кровля своими руками

Расчёт основного эскиза

Примечание. Будет рассмотрен вариант традиционной (классической) вальмовой крыши с углом 45° к горизонту и вертикали. Монтаж потребует развитых навыков плотника.

Классическая вальма с опорной стойкой a = b: 1 — коньковый прогон; 2 — высота чердака; 3 — центральная стойка (бабка); 4 — скат вальмы; 5 — ряд нарожников; 6 — точка проекции соединения ребер и конька; 7 — лежень; 8 — балка перекрытия (затяжка)

Внедрение вальмы в двускатную крышу подразумевает устройство дополнительных коньков для этого ската. Их называют рёбрами или накосными стропилами. Остальные стропила вальмы называются нарожниками. В соответствии с законами геометрии, длина нарожников будет зависеть от высоты чердака (при соблюдении угла в 45°).

Отталкиваясь в расчётах от показателя в 45°, можно легко рассчитать основные пропорциональные размеры крыши. Самый важный момент при создании эскиза и переносе его на местность — точка проекции сочленения рёбер и конька (далее — точка проекции).

Порядок работы

1. Установить мауэрлат на армопояс при помощи анкеров на глубину не менее 1,5 толщины мауэрлата. Врубка углов — в полдерева.

2. Установить лежни и подготовить затяжки.

3. Обозначить точки проекции и установить на них опорные стойки (с запасом по высоте) строго вертикально на прочных временных подкосах.

4. Определить высоту конька относительно неподвижной горизонтальной плоскости — перекрытия или армопояса, разметить и подрезать стойки по высоте.

5. Соединить стойки коньковым прогоном (доска) с надёжной завязкой и раскрепить центральную раму* откосами и обвязками.

6. Установить стропильные ноги двух параллельных скатов в соответствии с проектом. Раскрепить временной обрешёткой и установить подстропильные затяжки (ригели).

7. Если расстояние между опорами накосной стропилы более 2,2 метра, под неё устраивается промежуточный упор, который называется шпренгель. Это вертикальная стойка, установленная на горизонтальную балку, закреплённую к мауэрлату.

8. Подрезать по месту, установить и раскрепить рёбра вальмы. Подразумевается, что устройство свеса крыши утверждено.

9. Смонтировать к рёбрам вальмы накосные стропила основных параллельных скатов.

10. Установить нарожники вальмы, надёжно скрепляя все узлы доступными способами — саморезы, турбовинты, резьбовые затяжки. Под каждую стропильную ногу необходимо делать врубки в мауэрлат.

11. Если проекция рабочей части стропил имеет длину более 1,5 м, необходимо установить промежуточные стойки.

* Центральная рама — условное название (ряда) стоек, конькового прогона и лежня, связанных между собой дополнительными тягами и откосами.

Вальмовая кровля имеет два распространённых частных случая. Обе разновидности некоторым образом влияют на конструкцию узла сочленения конькового прогона и накосных стропил.

Случай первый. Шатровая крыша

Это разновидность кровли, состоящей из четырёх вальм, т. е. она не имеет параллельных пар скатов разного размера. Все скаты абсолютно одинаковы. В основном такие крыши применяют на беседках или башнях. Ход работы будет состоять из пунктов 2,3,7,8,9 предыдущей инструкции. Из-за своего небольшого размера и конструктивной жёсткости их можно изготовить на полигоне или в цеху и затем смонтировать краном.

Случай второй. Вальмовая кровля без внутренних опор

Этот вариант подойдёт в случае, если необходимо максимально задействовать чердачное пространство, например, в коммерческом строительстве. В этом случае угол ската вальмы лучше сделать более пологим — 22,5° или менее к вертикали, опущенной на точку проекции или 67,5° и более к горизонту. Это необходимо для того, чтобы избежать избыточной снеговой нагрузки.

Данный вид кровли делает полезным до 90% пространства перекрытия. При этом её монтаж требует большого опыта и смекалки. Вся суть возведения этого вида стропильной системы сводится к строительству на временных опорах, которые демонтируются после окончательного раскрепления. Рама держится за счёт жёсткости и равномерного напряжения всех элементов — такая кровля из профильной трубы на порядок надёжнее деревянной.

Особое значение при создании безопорной вальмовой крыши имеет чистота подгонки (точность врубки) элементов и надёжность соединений. Здесь необходимо максимально применять металлические элементы, клей и резьбовые тяги.

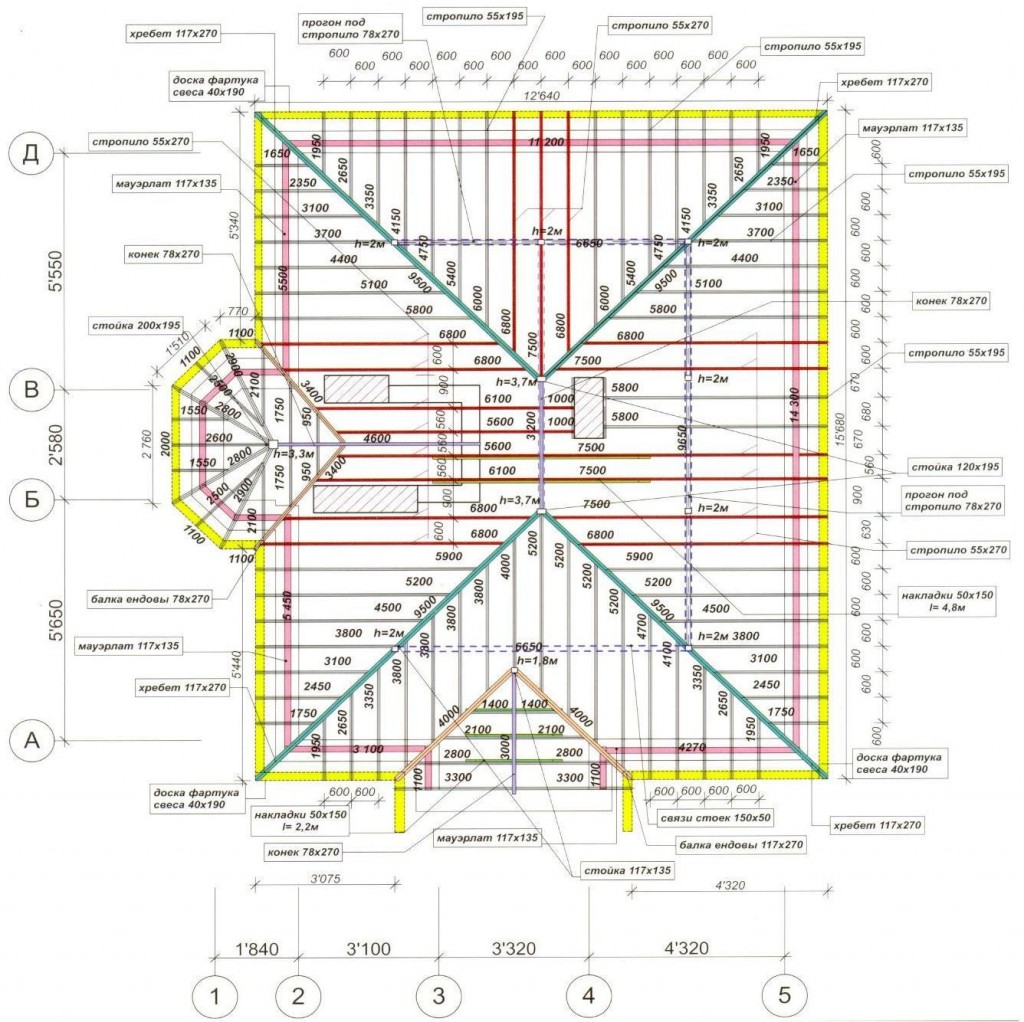

Чертеж стропильной системы конструкции

Проект четырехскатной вальмовой крыши стоит начинать с эскиза фасада и схемы расположения балок каркаса на чертеже. Необходимо отметить несущие стены. На них будут опираться концы стропилин. Отложим от края стен дома расстояние 0,6 – 1 м в масштабе чертежа. Полученный контур является свесами, которые будут защищать фасады от дождя.

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Устройство стропильной системы вальмовой крыши – Подготовительные работы

Перед тем как сделать вальмовую крышу, требуется знать несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

• Шаг стропил;
• сечение стропил и накосных ног;
• угол наклона кровельной конструкции.

Шаг стропил, обычно, зависит от назначения подкровельного пространства и ширины строения. Чем больше пролет стропильной ноги, тем меньше шаг. Если пространство под крышей, планируется как мансардный этаж или отапливаемый чердак, то потребуется дополнительное утепление.

Устройство стропильной системы вальмовой крыши – Утепление

В основном, для утепления, используют три вида материала. В зависимости от него, подбирают шаг:

• Жесткие плиты минеральной ваты – шаг стропил: или м;
• пенополистирол – шаг стропил – 0.6 м;
• пенополиуретан – любой шаг.

Схема установки стропил с мансардными окнами

Указанные значения, обусловлены удобством рабочих. Если используется минеральная вата и шаг несущих конструкций м, то обеспечен удобный монтаж стандартных плит, шириной 0.6 м.

Производитель теплоизолятора, рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами. Такой подход, гарантирует максимально плотное прилегание и предотвращение появления щелей в будущем. Назначение размера м, допускает укладку плит в две полосы по ширине.

При применении пенополистирола

При применении пенополистирола стандартной ширины 0.6 м, предусматривать установку с распором не требуется. Теплоизолятор удерживается, между несущими конструкциями, за счет клея, специальных гвоздей и нижней обрешетки. Возникшие щели, между деревянными элементами и плитами, заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены, может принимать любую форму конструкции. Поэтому, не требует строгих расстояний, к шагу стропил.

Если устанавливаются мансардные окна

Если устанавливаются мансардные окна, нужно обязательно учесть их размеры. Зазор между наклонными балками делается на 4-6 см больше ширины окна. Если не планируется утепление крыши, то удобный шаг стропил, будет не больше метра.

Опирание накосных стропильных ног на шпренгель

Сечение стропил утверждается после расчетов. Но, если нет ни каких нюансов, можно применить следующие значения для пролетов:

• 3 м – 5х15;
• 4 м – 5х20;
• 5 м – 7,5х17,5;
• 6 м – 7,5х200.

Выше приведены значения, для шага стропил 0,9. Если требуется увеличение расстояния, то необходимо увеличить и сечение. Сечение накосных ног, так-же делается чуть больше.

Инструкция по строительству вальмовой крыши

Прежде чем осуществить монтаж стропильной системы вальмовой крыши, делают разметку. Её наносят следующим образом:

1. На верхнем ряду обвязки по торцу постройки отмечают горизонтальную ось.
2. Отсчитывают ½ от толщины конькового бруса. По этой метке определяют горизонтальную проекцию центрального стропила.
3. Отмечается положение боковых стропил при помощи пропорционального распределения расстояний от намеченной линии по периметру стены.
4. Подсчитывают длину свеса стропильной системы.

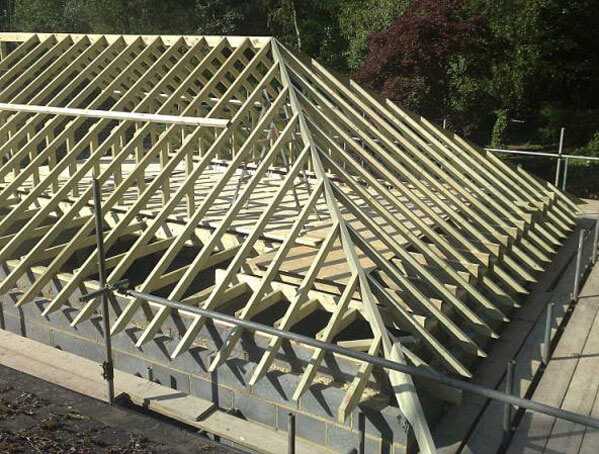

Когда все расчёты подготовлены, начинают строительство вальмовой крыши. Шаги по возведению кровли приведены ниже:

• Первый шаг – монтаж вертикальных стоек для поддержки конькового бруса (прогона). Стойки прикрепляются к центральной балке через систему укосов.
• Второй шаг – установка основных стропил. Их изготавливают одинаковыми по длине. При этом кровельный свес рассчитывают в пределах от 50 до 70 см.
• Третий шаг – устройство диагональных стропил, которые идут от конька к углам здания. Важный элемент в устройстве вальмовой крыши — это стык трёх элементов: вальмы, конька и диагональных стропил. Для усиления диагональных стропил используют ригели и стяжки.
• Четвёртый шаг – установка нарожников (коротких стропил) к угловым диагональным стропилам. Для данного элемента шаг установки такой же, как и для остальных стропил.

• Пятый шаг – монтаж кровельного пирога. Он включает в себя:

Монтаж парозащиты;

Монтаж обрешетки;

Укладка утепления (при необходимости);

Монтаж контробрешетки;

Установка ветроизоляции.

• Шестой шаг – установка реек под мансардные или слуховые окна, дымоходов и прочих технических отверстий.
• Седьмой шаг– укладка кровельного материала. Он может быть прикручен напрямую к рейкам обрешётки, например, при укладке металлочерепицы или с прослойкой OSB плит, если речь идёт о мягкой кровле.

Для усиления конструкции стропильной системы используют дополнительные элементы и конструктивные решения:

• Шпренгель. Это брус, установленный на стыке угла двух мауэрлатов. На шпренгель устанавливают стойку, подпирающую стропила на углу.
• Для лучшего крепления диагональных стропил их врубают в мауэрлат и коньковую доску.
• К центру диагональных стропил устанавливают специальные стойки, которые придают большую жёсткость конструкции.

Важно помнить, что перед тем как делать вальмовую крышу, стоит точно сверить все расчёты – они должны обеспечивать необходимый запас прочности, тогда ваша крыша прослужит на совесть несколько десятилетий.

Вальмовая крыша – это конструкция, состоящая из четырех скатов кровли: два трапециевидных ската по бокам и два треугольных ската по торцам кровли. Эти скаты называют вальмами, отсюда и название всей крыши. Такое решение обусловлено скорее дизайнерским и архитектурным вкусом, чем строительной необходимостью. Вальмовые крыши давно обрели популярность в Европе, со временем перекочевав и к нам. Любая вальмовая крыша своими руками чертежи которой вы найдете здесь или в других источниках, выглядит весьма эстетично за счет наклонов всех скатов. Эта же особенность помогает уменьшить сопротивление ветра со всех направлений, а значит. Крыша с вальмами станет надежнее, и служить без ремонта будет дольше.

Вальмовую крышу можно построить и без помощи профессионалов, даже имея самые примитивные навыки строителя. Единственная сложность – нельзя это сделать в одиночку, нужно будет 2-3 помощника.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.

   Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки

2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.

   Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
7. Монтируется обрешётка и лобовая доска на карнизном свесе.

   После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Подписаться на наш канал в Похожие записи:

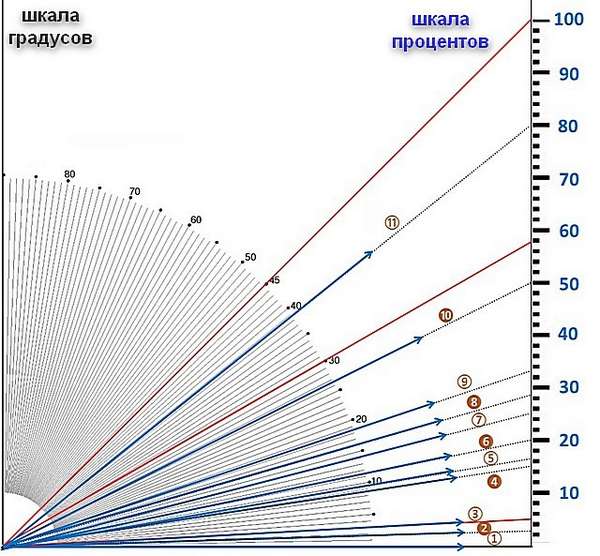

Расчет вальмовых конструкций – угол наклона

Устройство вальмовых стропильных систем начинается с разработки их проекта. Правильный и грамотный проект позволит собрать крышу в короткие сроки. Оптимальный выбор угла наклона скатов определяется в зависимости от климатических условий:

• В регионе, где преобладает ветреная погода, угол наклона должен быть меньше, это позволит снизить нагрузку от ветра на крышу.
• При более снежных зимах угол наклона скатов, наоборот, увеличивают, чтобы лед и снег не скапливались на крыше.

Проект вальмовой стропильной системы

При выборе угла наклона стропил, соответственно, проводится и расчет необходимого количества материала. И если для обрешетки практически во всех случаях расчет производится исходя из общей площади кровли, то количество и сечение угловых и коротких стропил рассчитываются отдельно, в зависимости от выбранного типа крыши.

Кроме климатических особенностей региона, при выборе угла наклона учитывается тип кровельного материала:

• Если используется наборный материал, например, шифер или металочерепица, то чтобы не увеличивать нагрузку на стропила, угол лучше сделать не менее 22°.
• При использовании рулонных покрытий учитывается количество слоев. Чем их больше, тем меньше можно сделать наклон скатов.
• Устройство большего угла наклона скатов позволяет использование кровельного материала – профнастила, но в расчет при этом берется высота профиля. Угол наклона при этом может варьироваться в диапазоне от 20 до 45 градусов.

Правильный расчет угла наклона крыши начинается с определения торцевой оси здания на верхней обвязке. После этого необходимо отметить середину конькового бруса, в этой точке будет располагаться центральная стропильная нога. Затем необходимо определить место расположения следующего промежуточного стропила, для чего отмеряется расстояние, соответствующее расчету распределения промежуточных стропильных ног. В большинстве случаев оно не превышает 70–90 см.

Длина стропил определяется так, чтобы их нижний конец выступал над наружной стеной на 40–50 см, а верхний упирался в коньковый брус.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

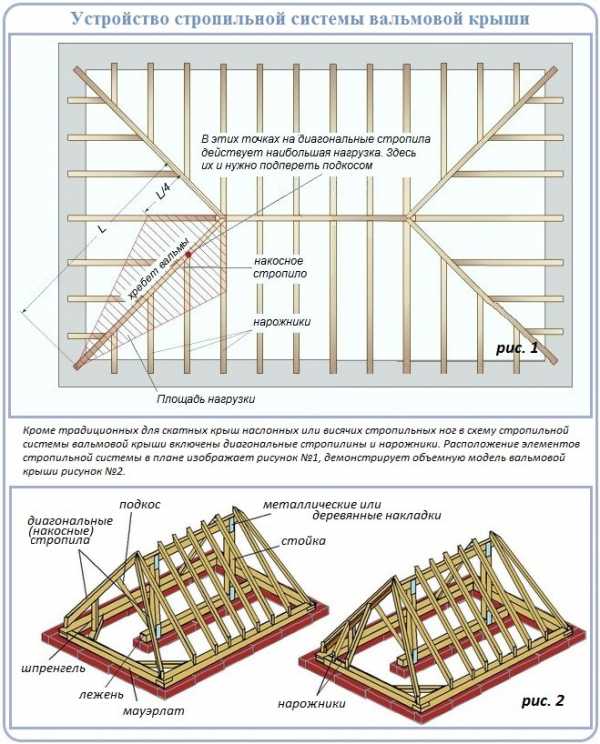

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

Полезный совет! Чем ближе балки затяжек крепятся к коньковому прогону, тем мощнее должны быть крепления стропильной системы.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

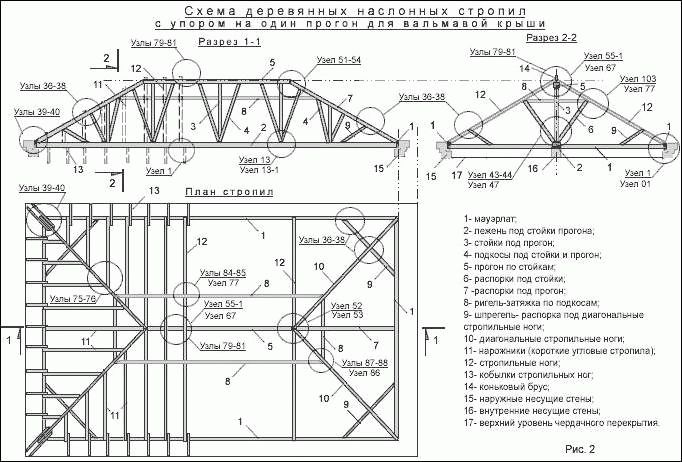

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Рассчитать высоту крыши правильно

Каждый, кто строил дом самостоятельно, сталкивался с проблемой выбора угла наклона крыши. В статье мы расскажем, как рассчитать высоту крыши правильно – самый простой и верный способ.

Необходимость проведения расчетов высоты крыши

Кровля — важнейший элемент конструкции: она защищает от осадков внутреннее пространство дома, предотвращает от намокания наружные стены, увеличивая тем самым срок эксплуатации постройки.

От правильности расчета наклона скатов зависит нагрузка на каркас, влагостойкость покрытия — насколько быстро с нее удалятся ливневые осадки, снег, талые воды.

Но, назначив слишком большой угол, владелец будет вынужден отапливать неиспользуемый объем, что в условиях постоянного повышения цен на энергоносители ведет к неоправданному увеличению коммунальных платежей. К тому же это увеличивает площадь и материалоемкость кровли, что также требует затрат.

Выбрав оптимальный угол уклона ската, мы уменьшаем сечение несущих элементов конструкции, обеспечиваем удаление осадков, предотвращая намокание кровельных материалов, снижаем материалоемкость и стоимость монтажа конструкции.

Выбор высоты конструкции

Угол наклона ската зависит от следующих показателей:

• климатических условий региона строительства (осадки в виде дождя и снега, ветровая нагрузка);
• конструкции крыши (односкатная, двухскатная, вальмовая, другая);
• использование подкровельного пространства — нежилой чердак требует меньшей высоты, чем жилая мансарда;
• материала покрытия (волнистые листы, черепица, битумно-полимерные плоские плитки, листовая сталь или профнастил);
• эстетики фасада, здесь главенствуют вкусы хозяев.

Климат часто играет определяющую роль в конструкции кровли: в странах с морским климатом, где много осадков, крыши более островерхие, чем в местностях с сильными ветрами — там угол наклона меньше или имеет вид арки для снижения парусности конструкции. В засушливых южных регионах, где минимальное количество осадков, но бывают сильные ветра, кровли практически плоские. В странах с высоким снежным покровом часто делают 4 ската — так снег не задерживается на кровле.

Внимание! Данные по климатическим значениям осадков и ветров можно определить по таблицам СНиП «климатология» или в местной метеорологической же можете посмотреть статью Как сделать односкатную крышу из профнастила

По нормативным документам допустимый угол наклона по виду материала составляет, градусов:

• волнистые листы — более 30;
• черепица — 30…65;
• битумно-полимерные плоские плитки — свыше 30;
• кровельная сталь, профнастил, металлочерепица — от 15 и выше.

Если чердачное пространство не будет использовано в качестве жилого помещения, то высота в коньке должна обеспечивать возможность периодического осмотра исправности крыши, по противопожарным требованиям это 1,6 м от верха мауэрлата до низа конькового бруса.

В мансарде со спальными комнатами высота от пола до потолка должна быть не меньше 2, 5 м.

Методики расчета высоты

Рассмотрим, как правильно рассчитать и определить высоту крыши, по отношению к ширине дома. Верхняя линия несущей конструкции крыши называется коньком — это линия перелома скатов.

Математический расчет

Самый распространенный вариант кровли — двухскатный. Для определения требуемой высоты на поперечном разрезе дома наносим вертикальную линию по середине ширины пролета. По таблицам Брадиса находим тангенс угла, обеспечивающий нормативное значение (в зависимости от принятого материала покрытия) — от 15 до 65 градусов. Умножаем полученную половину ширины на табличное значение тангенса, получаем искомую высоту конька. Если полученная высота недостаточна для организации жилой комнаты или прохода под крышей для осмотра, высоту придется увеличивать до нужного значения.

Определив высоту конька, по теореме Пифагора вычисляем длину стропила. При большом поперечнике в конструкции потребуются дополнительные стойки или наклонные подкосы чтобы уменьшить прогиб стропил.

Крыша на 4 ската (вальмовая и шатровая) имеет два дополнительных ската по торцам дома. Угол наклона вальмов обычно назначают большим, чем наклон ската, в шатровой кровле все скаты имеют одинаковый уклон.

Внимание! Большой угол скатов повышает парусность кровли, поэтому в регионах с сильным порывистым ветром часто выбирают для покрытия металл, с минимальным требованием уклона.

Графический расчет

Методика графического определения высоты зависит от способности определения размера «на глазок». Для 2-х скатной кровли рисуют в масштабе равнобедренный треугольник с основанием, равным ширине постройки. Далее при помощи транспортира откладывают нужный угол наклона покрытия, наносят линии от мауэрлатов до пересечения друг с другом, и по линейке определяют высоту конька.

Внимание! Графический способ менее точен, чем определение высоты математическим путем, и может быть рекомендован для нежилых построек.

Он-лайн калькуляторы

На многих сайтах, посвященных строительству частных домов и дач, есть встроенные он-лайн калькуляторы для определения высоты конька.

Достаточно ввести исходные данные — место строительства, назначение и ширину здания, материал и конструкцию покрытия, Вы получаете результат — высоту крыши. Способ самый простой, но есть сомнения в его надежности, так как требования к крышам там не всегда актуальны, то есть могут не соответствовать последним нормативным документам.

Заключение

Крыша — один из элементов конструкции дома, определяющих его прочность, надежность, долговечность и микроклимат помещений. Это ответственная и многодельная часть стройки. Стоимость кровли и работ по ее монтажу составляет до трети цены всей постройки. Если у Вас есть малейшие сомнения в своих способностях к определению правильного уклона, стоит поручить эту работу профессионалам. Так Вы получите гарантию качества на все работы, крыша будет соответствовать действующим нормам, а при малейших недочетах сможете предъявить претензию компании-подрядчику.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Инструменты для строительства вальмовой крыши

Конструкция крыши и способы обустройства узлов определяют набор инструментов, которые следует подготовить до начала работ.

Для работы с деревом пригодится: уровень, ножовка, молоток, рулетка, разметочный шнурок, степлер.

Для работы с металлическими конструкциями понадобятся электродрель, клепальщик, ножницы просечные.

Инструмент и расходные материалы должны быть подготовлены заранее, т.к. сложный монтаж стропильной системы вальмовой крыши предполагает большое число запилов и установки гвоздей.

Чтобы упростить замеры и иметь возможность делать все детали одинакового размера, мастера советуют заменить рулетку замерной рейкой. Измерительную рейку делают из фанеры шириной в 50 мм, на которую наносят основные размеры.

Калькулятор стропил — оценка длины и стоимости замены стропил

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на котировках нескольких лесных складов и поставщиков строительных материалов.

Этот инструмент даст вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в доступной форме. форма.

Средняя стоимость замены крыши:

Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши — это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Укажите площадь основания дома: Длина — это сторона свеса крыши (желоба). Ширина или пролет — это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с желаемую длину свеса — это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Угол наклона крыши — это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши. Пример. Если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет угла наклона крыши для преобразования градусов в значение «уклона».

4) Выберите шаг и ширину стропил: Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта. Размер / ширина пиломатериалов (доски 2×8 дюймов, 2×10 дюймов или 2×12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИНА ДЛИННОГО 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска LVL (ламинированный шпон), представляющая собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой бывают стандартной длины 24 ‘, 28’, 30 ‘и 32’. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Не существует «цены доски», это означает, что доска 24 фута 2×10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2×10 дюймов. Единственная разница — длина.

LVL Стоимость стропил (за погонный фут):

Указанные ниже цены были получены от компании National Lumber в Ньютоне, «розничные» цены, и если у вас есть аккаунт и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%. Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2×8 на самом деле составляет 1,75 x 7,25 дюйма.

2×8 — 4,37 $ / пер. футов 2×10 — 5,23 $ / пер. футов 2×12 — 6,48 $ / пер. футов 2×14 — 8,35 $ / пер. футов 2×16 — 9,24 $ / пер. футов

Ограничения стропильного калькулятора

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов каждая. Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или конструкционные деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на лесные склады.

Дополнительные ресурсы

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликован: 18 февраля 2020 г.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

• Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
• Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
• Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
• На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
• Определяют величину верхнего запила и переносят ее на нижний край заготовки.
• Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
• Заготовку снимают на землю и выполняют необходимые запилы.

Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП «Нагрузки и воздействия» (актуализированная редакция СНиП *). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП ) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (S) для стропил разной длины приведено в таблице.

При выборе сечения стропил обязательно руководствоваться рекомендациями, наведенными в СП «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП «Нагрузки и воздействия».

O1 – Ширина досок обрешетки.

O2 – Толщина досок обрешетки.

R – Шаг обрешетки (т.е. расстояние между соседними досками).

Обрешетка стропильного каркаса кровли выполняет опорные функции, ее сечение (ширина O1 и толщина O2) определяется весом, жесткостью кровельного материала и углом наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.

Заполняя поля онлайн калькулятора пальмовой крыши, нужно выбрать оптимальное сечения обрешетки и ее шаг в конкретном случае помогут рекомендации, приведенные в СП «Деревянные конструкции», СНиП II-26-76* «Кровли» и СП «Нагрузки и воздействия».

Если необходим чертеж, приближенный к требованиям ГОСТ, отметьте пункт «Черно-белый чертеж», это сэкономит цветную краску или тонер при печати.

Нажмите «Рассчитать».

Результаты расчета шатровой крыши:

Наш онлайн калькулятор с чертежами поможет Вам рассчитать материалы для обустройства шатровой или вальмовой кровли и создаст детализированные чертежи (с точными размерами всех деталей стропильной системы). Вы сможете бесплатно узнать площадь, ширину, высоту кровли, длину пиломатериалов для карнизов, коньков, стропил, обрешетки для каждой стороны крыши и необходимый объем древесины по каждой позиции. Такие данные позволят сформировать представление о стоимости четырехскатной крыши (составить смету) и закупить нужное количество пиломатериала для стропильной системы. Рекомендуется также получить консультацию квалифицированного специалиста (строителя-кровельщика с опытом реализации успешных проектов) по обустройству крыши, поскольку от ее качества, надежности во многом зависит комфорт и уют Вашего дома.
