Грамотный выбор способа для вязки арматуры

Как правильно вязать арматуру для ленточного фундамента?

Правильная вязка арматуры для ленточного фундамента должна обеспечивать такое соединение элементов, чтобы они не имели возможность перемещения друг относительно друга.

Если, к примеру, залить ленточный фундамент бетоном на арматуру неправильной вязки, её прутья разойдутся и нужная прочность железобетонной конструкции не будет достигнута.

Существует несколько способов обвязки арматуры ленточного фундамента:

1. С помощью сварки. Металлические элементы соединяются в местах перекрестий дуговой электросваркой. Такой метод соединения надежно скрепляет пруты, но для его осуществления необходимо специальное оборудование и сварщик. Кроме того, многие строители не рекомендуют использовать его в частном строительстве из-за потери прочности металла в местах воздействия дуги. Данный способ совершенно не подходит для использования со стеклопластиковой арматурой;

1. Вязальной проволокой, вручную, с помощью крюка (его не трудно изготовить самостоятельно) или автоматизированным способом, с помощью особых пистолетов. Некоторые мастера ускоряют и облегчают связку большого количества соединений, вставив крюк из металлического стержня в патрон шуруповерта;
2. Пластиковыми ленточными хомутами. Такой способ оправдан при небольшом объеме работ и несложных армирующих конструкциях;
3. Пластиковыми, стальными зажимами или скобами.

Способы соединения армирующих элементов

При помощи арматуры, состоящей из металлических прутков, в фундаменте формируется силовой каркас, который по своей геометрии напоминает клетку. Такая армирующая клетка, как правило, состоит минимум из двух горизонтальных слоев, включающих в себя как горизонтальные, так и вертикальные перемычки.

Чтобы армирующий каркас, состоящий из отдельных металлических прутков, обладал требуемой надежностью, необходимо правильно соединить все его элементы. Если их не зафиксировать соответствующим образом, то вся армирующая конструкция может подвергнуться деформации под воздействием массы заливаемого бетона или из-за нагрузок, воздействующих на всю строительную систему.

Пистолет для вязки арматуры

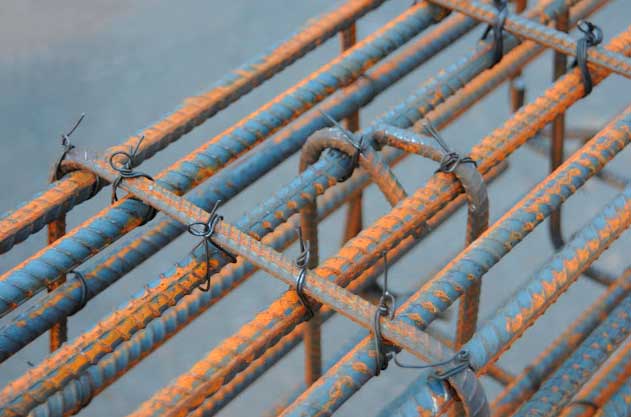

Вязание арматуры необходимо выполнять и в местах пересечения металлических прутков, а также в тех участках, где они пересекают друг друга по своей длине.

Вязка арматуры для фундамента может выполняться несколькими способами. Выбор конкретного из этих вариантов зависит от требуемой надежности арматурного каркаса и условий для его создания.

Способы вязки арматуры

• сварка;
• проволочное соединение,

имеют определённые достоинства и недостатки.

Соединение сваркой представляется наиболее простым, надежным и менее трудоёмким способом. Однако профессионалы так не считают, сварка снижает качество арматуры, меняется её химический состав, повышает жесткость каркаса. Это плохо, при усадке могут произойти растрескивания, смещения фундамента. Для сварки требуется арматура в 32мм сечением.

Связывание проволокой оптимальный способ, только он применяется для фундамента бань. Можно вязать крючком. Его делают из проволоки 3-4см, можно использовать электрод. Для начала, зажимает арматуру вертикально, нужно чтобы стержни не опускались вглубь фундамента, можно подложить камень, можно воткнуть в землю. Бывает, конструкция вяжется не в траншее, а в другом месте, потом устанавливается.

Арматура вяжется специализированным оборудованием, пистолетом например. Для работы с ним нужны навыки, знания, гораздо проще вязать вручную, впрочем, выбор за каждым из вас.

Важно! На фундаменте нельзя экономить. Нельзя экономить на прутьях, проволоке, приспособлениях, нельзя увеличивать расстояние между элементами в целях экономии. В конечном счёте эта деятельность обернётся серьезными проблемами и весомыми затратами на устранение недостатков.

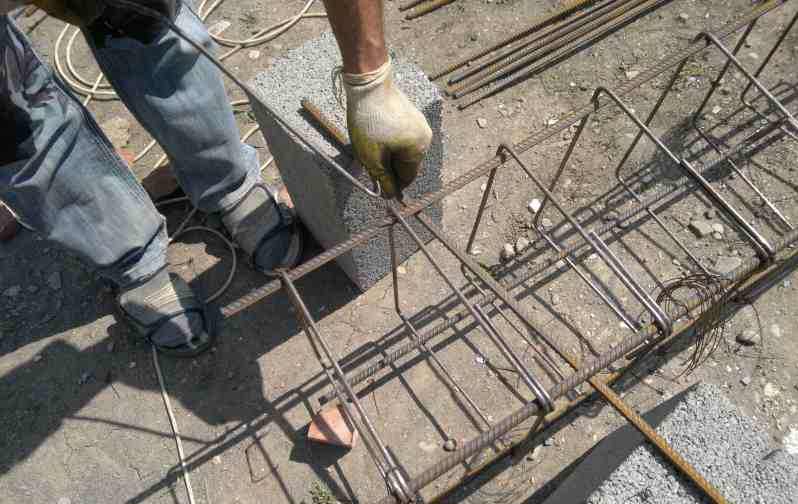

Вязать вручную арматуру просто, отрубаем куски по 30 см в длину, вяжем. Простой способ:

• складываем проволоку вдвое;
• делаем петлю;
• вставляем в арматурину;
• цепляем крючком за петлю, доставая конец;
• фиксируем.

Длинные концы лучше обрезать, фиксировать нужно очень плотно, в несколько оборотов. Вязать по диагонали перекрестия арматур.

Чем вязать? Вязальная проволока VS пластиковые хомуты

Что лучше для вязки арматуры: обычная проволока или модные пластиковые хомуты? Давайте разберемся вместе.

Стальная проволока: где раздобыть и как сделать самому

Вязальная проволока для фундамента делается из отожженной низкоуглеродистой стали. Она мягкая на изгиб, удобная в эксплуатации. По цвету бывает белая – оцинкованная – и черная, без какого-либо покрытия. К слову, что интересно, многие мастера считают красивую оцинкованную проволоку в использовании для фундамента самым настоящим излишеством – ведь в бетоне нет доступа кислороду, а потому никакой коррозии быть не может.

Совет мастера: если вдруг вы приобрели в магазине вязальную проволоку, а она плохо гнется, ее не обязательно сдавать назад – достаточно прогреть в костре в течение получаса и потом охладить на воздухе.

Какого диаметра брать проволоку? Опытные строители говорят, что наиболее удобный и прочный вариант – это 1,2-1,4 мм. На двойку уходит много сил, а единица слишком слаба.

А вот как можно разжиться вязальной проволокой для фундамента. Берем старую покрышку от грузовика и сжигаем ее. В этой покрышке есть металлокорд – его-то как раз и используют в новом качестве. Единственный момент: в покрышках от импортных грузовиков вместо металла может оказаться синтетика. Проверить это легко: прорезать ножом внутреннюю сторону, ту, что прилегает к ободу. Нож уперся в металл? Значит, проволока получится. Не уперся? Тогда покрышка в огне просто сгорит, и все.

Пластиковые хомуты: за и против

Большинство строителей посматривают на появившиеся недавно пластиковые хомуты с некоторой опаской – выдержат ли они потом в фундаменте нагрузку? Не разорвутся ли? Насколько они на самом деле надежны?

А так плюсы этого материала, конечно, радуют: простота и скорость обвязки, стоимость не намного дороже, чем у вязальной проволоки.

А самые популярные в этом плане на сегодняшний день – это пластиковые хомуты с сердечком из стальной проволоки. Они используются для крепления труб для кабелей на заборы, и при устройстве систем периметровой охраны. Они более дорогие, но зато особенно удобные в работе.

Еще один момент, о котором далеко не все знают: связанный пластиковыми хомутами фундамент зимой оставлять нельзя. От мороза они сразу становятся хрупкими и лопаются.

Схема действий

Сначала рассмотрим, как проводится вязка металлического проката арматурным крючком.

Первый способ:

• Взять проволоку в руки, сложить пополам.
• Изогнуть вокруг пальца приблизительно на 1/3 (считая от петли).
• Наложить на арматуру и захватить петлю крючком.
• Прокрутить инструмент и захватить им второй конец проволоки, при этом потянуть конец стального шнура на себя. Вязка проводится в 3-5 оборотов.
• Убрать цангу и загнуть концы. Если слишком длинные – обрезать.

Точное количество оборотов нужно определять опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может вытянуть и истончить проволоку.

Второй метод:

• Сталепрокат сложить пополам.
• Прижать пальцами к арматурному прутку и загнуть концы на себя.
• Вставить крючок, прокрутить 3-4 раза, убрать и загнуть концы.

Каркас в этом случае получается более надежным, а фундамент монолитной плиты – прочным и долговечным.

Третий способ:

• Отрез проволоки длиной не более 30-40 см сложить пополам.
• Завести снизу.
• Захватить крючком петлю.
• Оставшиеся концы перегнуть через цангу.
• Образовавшуюся множественную петлю прокрутить 3-5 раз.

Эта схема позволяет жестко зафиксировать область перекрестий в любом случае. Используется и когда фундамент ленточный, и при формировании свайной разновидности.

Четвертый метод:

• Кусок проволоки сложить пополам.
• Вставить крючок в петлю и захватить им другой конец.
• Одновременно загнуть проволочный отрез вниз, перекидывая через цангу.
• Потянуть инструмент на себя и прокрутить 3-4 раза.

Этот способ используется для того, чтобы обучить новичков правильно вязать арматуру крючком. Последний метод хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.

Собственно, как вязать арматуру с помощью различных инструментов предлагаю посмотреть на видео.

Видео вязки арматуры обыкновенным крючком

Видео вязки арматуры винтовым крючком

Видео о Вязке пистолетом

Отличается ли способ вязки в зависимости от части дома — стена, фундамент, перекрытие?

— В теории существует множество способов вязки, но на практике  два основных — это одна петля для соединения внахлест  и 2 петли для соединения в стык. Практически всё вяжется одной петлей, даже угловые элементы, хотя в теории, угловые элементы вяжут другим узлом. Петля хороша своей простотой и надежностью — обучиться можно буквально за пять минут, да и ошибиться трудно.

Сколько времени занимает вязка арматуры?

— Не слышал о такой норме, все по способностям. Также скорость вязки сильно зависит от конструкции: перекрытие вязать гораздо быстрее, чем арку с изогнутыми элементами.

Существует ли некая норма расхода проволоки?

— Как такового норматива на один узел нету, есть расход на конструкцию. Рассчитывается такая норма в проектной документации на объект, исходя из того, что на один узел требуется 20 см проволоки, если вязать крючком,а если пистолетом, то расход будет больше. Рассчитать расход, например, для стены или перекрытия в отдельности очень сложно, так как часть узлов порвется и необходимо будет перевязать, да и от мастера зависит многое.

Производители вязальных пистолетов утверждают, что при помощи данного устройства все узлы будут затянуты с одинаковым усилием! А насколько это важно — затягивать узлы с одинаковым усилием?

— Для нас важно не одинаковое усилие стяжки стержней, а чтобы они не меняли положения и сама конструкция не менялась при заливке формы бетоном, так как при изменении защитный слой получится неправильной толщины и, в дальнейшем, на бетоне появятся трещины и ржавчина. В общем, одинаковое усилие затяжки узлов — не более чем рекламный ход производителей пистолетов, ведь это не имеет столь важного значения. Но все равно, когда вяжем крючком, специально «косячить» и затягивать с заведомо разным усилием не стоит — подобные эксперименты могут дорого вам обойтись, поэтому затягиваем более-менее равномерно и все будет хорошо.

Какова будет прочность конструкции, если связать неправильно, с недостаточным усилием, или в таком случае соединение лопнет вообще?

— Если лопнет одно соединение — ничего страшного. Повторюсь — самое важное для нас, чтобы конструкция не меняла форму при заливке. Но все равно, правильная вязка арматуры определит прочность конструкции.

Какие еще способы скрепления арматуры вы знаете ?

— Слышал еще про два способа — металлические скрепки и вязка арматуры хомутами из пластика. К сожалению, не работал с ними, и от друзей не слышал подобное. Видимо, эти способы не получили по каким-то причинам широкого распространения. Сам я приверженец «классики»: вяжу обыкновенным крючком, так как это просто и быстро и не использую все эти новомодные новшества типа винтовых крючков, скрепок и пистолетов.

Спасибо вам, Николай Николаевич, за ваш рассказ о данной работе.

— Пожалуйста! Обращайтесь, я всегда с удовольствием отвечу на любые ваши вопросы.

Классификация способов

Монтаж любых каркасных или сеточных конструкций предполагает применение одного из трех способов вязки арматуры:

• Сварка прутьев электродами;
• Соединение внахлест;
• Проволочные соединения.

Самая распространенная арматура имеет сечение в 3,2 см.

Электродная сварка прутьев, как писалось выше, действует негативно на запас прочности готовой конструкции.

Если при уплотнении бетонной смеси применяются специальные вибраторы, риск повреждения сваренной арматурной сетки достаточно велик. Данный вид работ требует наличия сварочного аппарата и достаточного опыта. Поэтому применяется сварка фрагментов прутков не широко. Более распространены в строительстве второй и третий способы вязки арматуры. В масштабах строительных площадок данные методы автоматизированы, в частном же домострое – применяются в ручном варианте воспроизведения.

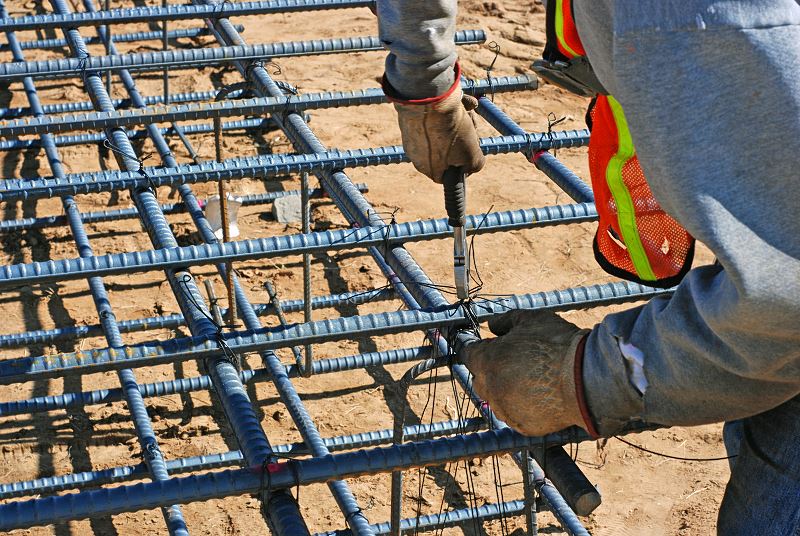

Ручные способы вязки

Для выполнения этой операции мастеру требуется специальный инструмент (крючок либо пассатижи), проволока с 1 мм-диаметром. Иногда проволочные хомуты могут быть заменены материалом из пластика. Алгоритм действий:

1. От мотка проволоки отрезается кусок в 30 см;
2. Складывается пополам;
3. Место соединения прутьев оборачивается проволокой по диагонали;
4. Крючок вдевается в образовавшуюся петлю;
5. Концы проволоки заводятся под крюк;
6. Крючок проворачивается в направлении движения стрелки часов;
7. Операция прекращается при достаточном уровне надежности.

Важная деталь: столбчатый фундамент предполагает использование гладкой арматуры. Ее вязать проволокой сложнее, потому что в процессе прокручивания крюки начинают отгибаться. Специалисты советуют использовать в таких ситуациях специализированный инструмент – арматурный пистолет.

Арматурная вязка нахлестом

Не менее распространенный способ вязки прутьев арматуры – нахлестом. Тип проволоки определяет величину припусков на месте соединения нитей. Помимо особенностей самого материала вязки учитываются и другие факторы:

• Марка заливаемого цемента;
• Характер работ;
• Места будущих соединений.

Перехлест всегда должен превышать 25 см. При достаточно большой высоте армированного каркаса необходимо применять леса, подмостки или съемно-подъемные механизмы. Алгоритм работ следующий:

1. Арматура готовится к монтажу (чистка металлической щеткой от грязи, выравнивание молотком);
2. Строповка;
3. Подача элемента в место расположения;
4. Разравнивание прутьев строго по чертежу;
5. Связка арматуры.

В случае, если арматурный каркас устанавливается в скважине, применяют лотки или специальные траверсы.

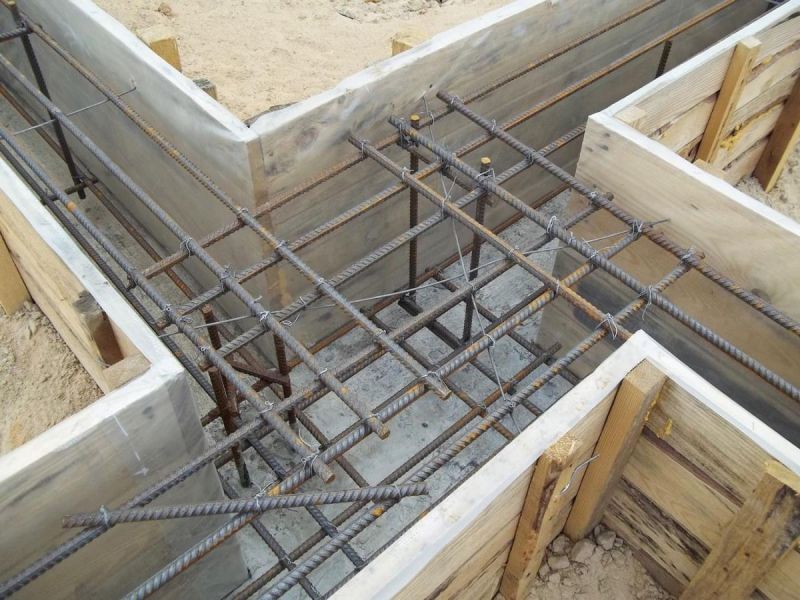

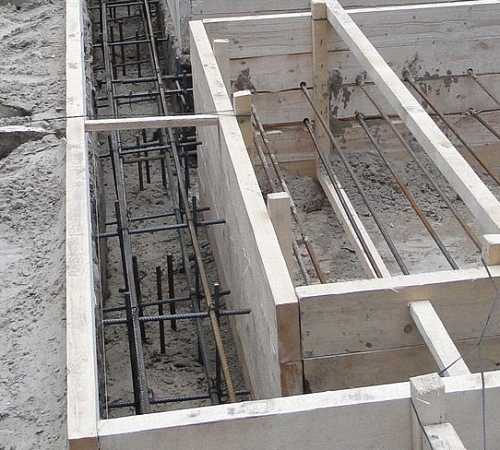

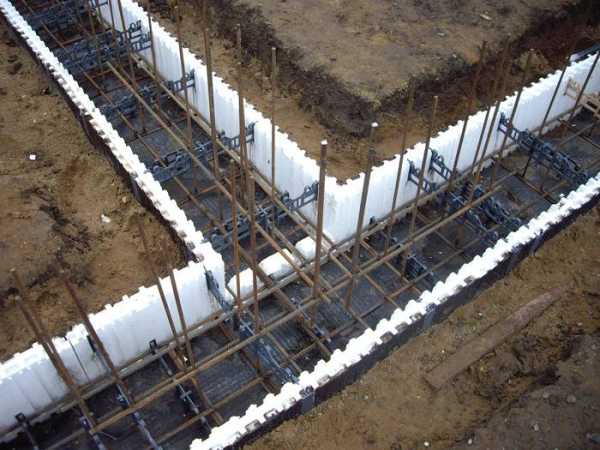

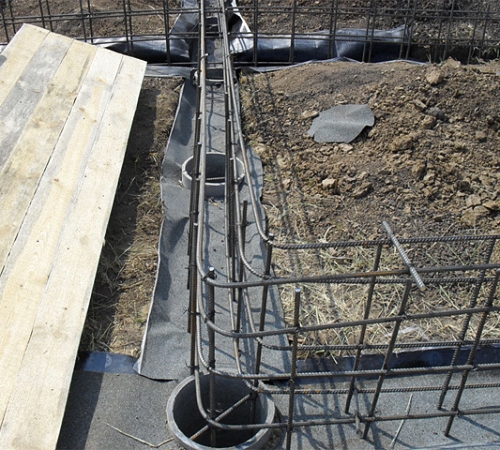

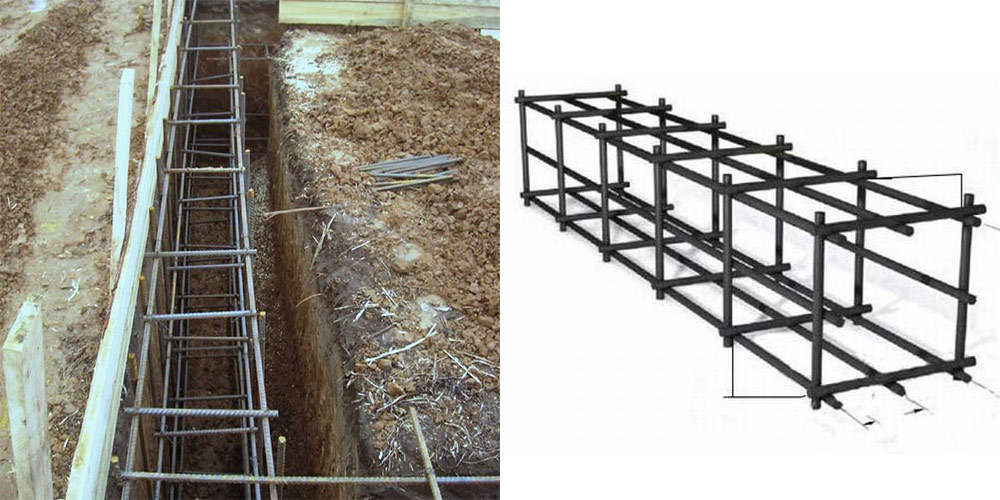

Ленточный фундамент: как вязать арматурный каркас?

Все типы ленточных фундаментов армируются. Конструкция и марка используемого материала фиксируются в проекте строительства. Обычно монтаж арматурных прутьев выполняется в 2 ряда. Алгоритм установки:

1. Подготовительные процедуры: очистка прутьев, их выравнивание;
2. Осуществление временного соединения арматуры – строповка;
3. Перенос элементов к месту монтажа;
4. Корректировка деталей в четком соответствии с проектной документацией;
5. Вязка соединений.

Если арматурные каркасы располагаются на высоте, превышающей 3 метра, используется подъемная техника или специальные приспособления.

Использование пистолета

Ручное соединение деталей крючком для вязания занимает от 10 до 15 секунд времени на каждое. Чтобы автоматизировать данную операцию, применяется полуавтоматический крюк. Использование этого приспособления позволяет затратить в 2 раза меньше времени на одну и ту же операцию. Вязка арматуры требует от мастера достаточного опыта в этой области. Первый раз особенно трудно это выполнить своими силами. Использование пистолета для вязки проволоки облегчает непростой труд. С этим прибором даже новичок может справиться с армокаркасом за несколько часов.

С помощью вязального пистолета арматура вяжется автоматически. Заряды проволоки в кассетах позволяют выполнять все оперативно и качественно. Подаваемая через специальное отверстие, проволока завязывается за 1 сек. Использование этого чудо-прибора заменяет труд целой бригады рабочих.

На рынке часто встречаются ручные варианты крючков для вязки, после использования которых края проволоки нужно обязательно обрезать.

Способы вязки арматуры

Перед тем как выбрать конкретный способ, следует знать, что прочность соединения должна обеспечивать устойчивость каркаса только во время заливки бетона. Наличие на поверхности арматуры спиральных выступов намного облегчает процесс – надо лишь плотно прижать прутки друг к другу и они автоматически сцепляются.

Как можно фиксировать арматуру?

Вязка стеклопластиковой арматуры

Таким методом в настоящее время на стройках почти не пользуются, но лет 40 тому назад он был главным, только так делали каркасы на промышленных предприятиях железобетонных конструкций. Сварка обеспечивала надлежащую прочность больших армирующих поясов. Их готовили в отдельном цехе, а потом перевозили на линию заливки.

Сварка арматуры

Вязка проволокой не обеспечивала жесткости, часто прутки смещались от первоначального положения. Как следствие – появление брака.

Но у такого способа есть несколько существенных недостатков.

1. Во-первых, надо на рабочем месте держать сварочный аппарат и длинные кабели, что намного усложняет работы, приходится их перетаскивать между арматуринами, распутывать и т. д.
2. Во-вторых, существуют большие риски повреждения защитной изоляции кабелей об острые концы прутков, а это крайне опасно для жизни сварщика.
3. В-третьих, не на всех строительных объектах есть электричество.

Вязка может выполняться ручным, полуавтоматическом или автоматическим методом. Последний вариант применяют только профессиональные строители, постоянно выполняющие эту операцию. Ручной метод обыкновенными крючками можно считать самым простым и доступным. Что касается скорости вязания, то она зависит не столько от инструментов и приспособлений, сколько от профессионализма рабочего.

Вязка арматуры

Именно на втором способе мы остановимся более подробно, промышленные варианты к индивидуальным застройщикам отношения не имеют.

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

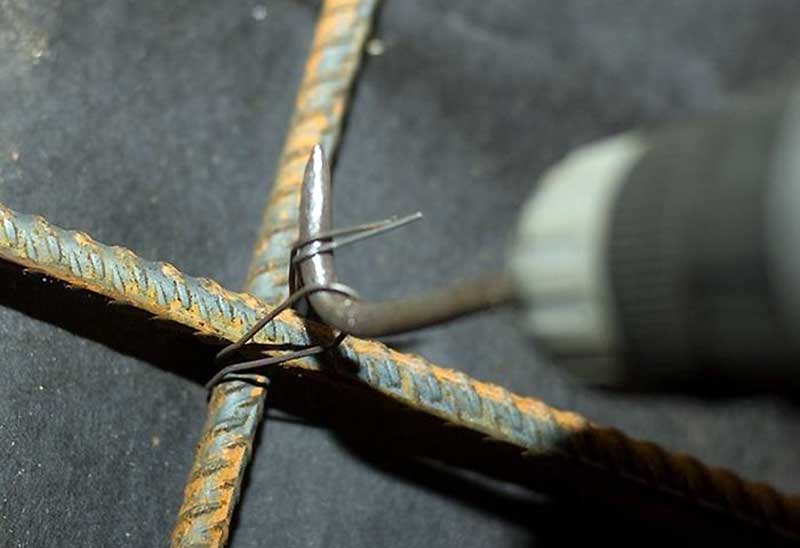

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв. Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается.

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Классы материалов для арматурного каркаса стандартного фундамента-ленты

• Первый класс – гладкие прутья с круглым профилем.
• Второй класс – оснащен выступающими ребрами, расположенные навивкой. У всех старших классов ребра расположены «елочкой».
• Индекс «Т» – означает термически упрочненный продукт.
• Индекс «С» — стержни, пригодные к свариванию.

Рабочий арматурный каркас для ленточного фундамента выполняется из прутьев класса А2 или старше исходя из конструкционных требований. Для распределительного поперечного армирования при компенсации нагрузок на изгиб и скручивание используется продукция класса А1 или А2.

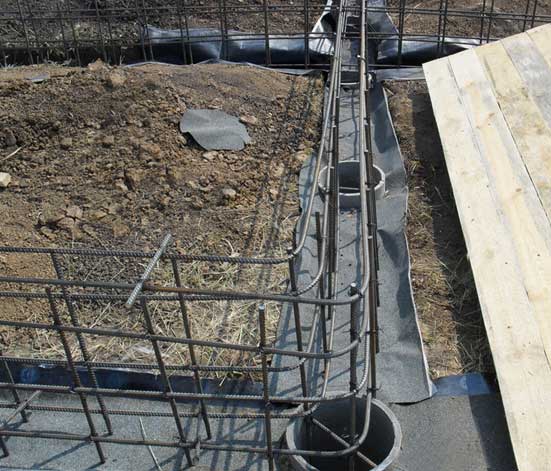

Техника вязки своими руками

После того как котлован, траншея или скважина выкопаны и завершены все подготовительные работы:

• Дренаж.
• Подведение коммуникаций.
• Гидроизоляция.
• Песчаная и щебеночная подушка.

Можно приступать к сборке армирующего каркаса. Если с армированием столбов все предельно понятно, сначала изготавливается каркас, а затем он опускается в подготовленную скважину или яму, то ленточный или плитный фундамент изготавливается в несколько этапов и требует некоторых знаний. Как правило, в частном строительстве устройство металлической конструкции ведется перед или одновременно с монтажом опалубки. Вязка арматуры происходит прямо в траншее.

1. По углам и по периметру в землю вбивается опорная арматура, отвесами проверяется вертикальность прутов.
2. На дно, по всей длине укладываются кирпичи, специальные пластиковые подставки или бутовый камень, эта мера позволяет обеспечить необходимый зазор для бетонной подушки. Кирпич следует уложить на таком расстоянии друг от друга, чтобы исключить провисание арматуры. Нельзя использовать белый силикатный кирпич. Вместо этого иногда по периметру вбивают металлические штыри или балки, но агрессивная среда грунта и коррозия со временем разрушают такие опоры, а это ведет к ослаблению фундамента в целом. К тому же, если грунт слабый, то штыри расшатываются и усложняют вязку арматуры.
3. На каменное основание производится укладка арматуры нижнего продольного слоя. По углам ее рекомендуется загибать на соседнюю стену, не менее чем на 25 см. Пруты крепятся между собой и к опорам. Обязательно проверяется горизонтальность слоя.
4. Затем, на опоры устраивается верхний продольный слой, который фиксируется вертикальной и горизонтальной поперечной арматурой. Оптимальная ширина ячеек между прутками 150-400 мм. Гладкая арматура подгибается для прочности конструкции. Рекомендуется как можно чаще проверять горизонтальность каркаса.

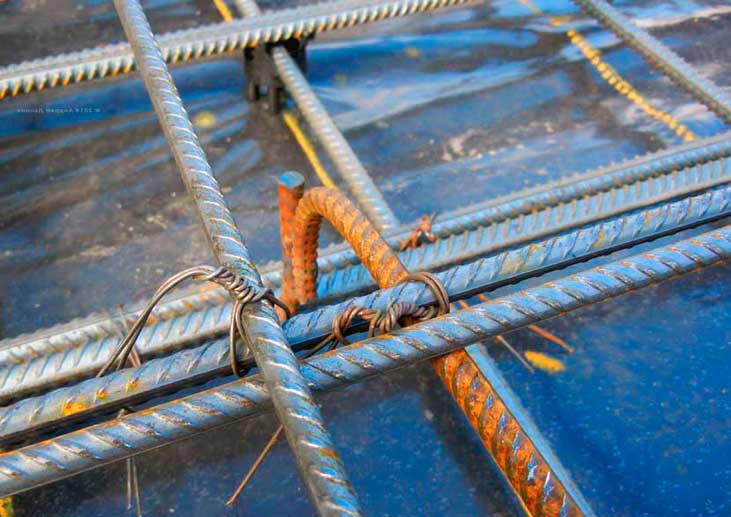

Как вязать арматуру на фундамент

Итак, вязание арматуры для вашего фундамента пошагово:

1. Вначале нужно накинуть сложенный пополам кусок проволоки на связываемый узел таким образом, чтобы петля пересекалась с хвостом (длина куска проволоки будет около 30 см, однако рекомендуется подобрать необходимую длину заранее).
2. Дальше надо вставить загнутый конец крючка в петлю.
3. Посредством движений вращательного характера, прихватывая концом крючка хвост вязальной проволоки, обернув его кругом петли, затягиваем проволоку (в какую именно сторону вращать, связано с тем, где располагается хвостик по отношению к петле). В нашем случае против часовой стрелки.
4. Дальше нужно затянуть проволоку до того момента, пока узел не станет крепким и стойким (первые несколько раз проволока может лопаться – не беспокойтесь, вскоре рука привыкнет, и вы без проблем станете затягивать узел, не повредив материалы).

Если хорошенько наловчиться, крючком вязать арматуру для фундамента вязальной проволокой намного проще и скорее, чем скручивать ее просто пассатижами. Хоть некоторые люди полагают иначе и используют другие инструменты для этой цели.

Кроме того, арматуру вы можете вязать специальным пистолетом. Он бывает различного производства, отличается и принцип действия (электрический, аккумуляторный). Первыми приспособление стали использовать в Японии – благодаря ему проволока на узле закручивается за пару секунд и с определенной силой натяжения: не свободно и не так, чтоб порваться. Есть и проблема: пистолеты стоят недешево.

Не так важно, какой вариант либо инструмент вы предпочтете – главное при этом, чтобы арматура была тщательно связана. Тогда и фундамент станет на протяжении долгого времени радовать вас прочностью, отсутствием трещин.

Нет похожих постов.

Как вязать арматуру для фундамента своими руками ?

Для вязки арматуры можно использовать шуруповерт, плоскогубцы, специальный вязальный пистолет или крючок

В последнее время все больше начинающих мастеров задаются вопросом, что лучше – вязать стальную проволоку для фундамента или использовать прочные пластиковые хомуты? Современный пластик действительно отличается большой выносливостью к нагрузкам, долговечностью, простотой монтажа. Скорость в работе с пластиковыми хомутами не может не радовать, а фиксацию одного хомута уходят буквально считанные секунды.

Многие строители уже используют пластиковые хомута при работе с арматурой для фундамента. Однако убедительных аргументов в надежности данного способа еще нет. Причина в том, что пластик только недавно применяется для крепления арматуры и достоверно неизвестно, что будет с материалом и стальной сеткой спустя десятилетия. Вместе с тем нет аргументов и против использования этих современных крепежей. Если перед мастером возникла дилемма и он не знает, что выбрать – стальную проволоку или прочный пластик, решение придется принимать самостоятельно.

Как вязать арматуру для фундамента своими руками? Предлагаем воспользоваться пошаговым руководством:

1. Отрезать 30 см вязальной проволоки и сложить кусок вдвое.
2. Плотно приложить проволоку к арматуре по диагонали и сделать петлю.
3. Используя плоскогубцы или стальной крюк, провернуть концы петли по часовой стрелке несколько раз до полной фиксации импровизированного  хомута.

Описанные выше способы вязки считаются самыми эффективными. При работе у мастера редко возникают трудности. Уже через короткое время все действия доходят до автоматизма и работа спорится.

Новички в этом деле благодаря находчивости научились выполнять работу быстро. Например, можно использовать шуруповерт вместо плоскогубцев. В патрон вставить согнутый гвоздь. Угол изгиба – 90 градусов. Вся работа выполняется в той же последовательности. Важно правильно отрегулировать скорость вращения, чтобы не перекрутить петлю. От этого ее прочность снижается и работу придется переделать.

Стягивание арматуры с вязальной проволокой с помощью специального пистолета – простое дело, занимающее минимум времени. Преимущество прибора в том, что проволока в нем движется по изогнутой канавке, благодаря чему она сама скручивается и аппарат охватывает петлю и поворачивает ее. В конце всего процесса пистолет откусывает лишнее. По отзывам мастеров на все работу уходит несколько секунд. Работать с помощью вязального пистолета – одно удовольствие, но стоит он дорого.

Те, кто решил использовать профессиональный и недорогой инструмент для вязки арматуры, приобретает крючок. Он имеет причудливую форму и используется строителями для ускорения процесса. Профессиональные модели оснащены ручкой, которая вращается вокруг рабочей части. Если работаете инструментом впервые, нужно приловчиться, однако потом работа идет быстро и проволока вяжется в петли качественно.

Как вязать арматуру для фундамента, видео :

Какая бывает арматура

Давно прошли те времена, когда арматура была только металлической. Сейчас в строительных магазинах ассортимент материала намного шире.

Пластиковая арматура для фундамента

Пластиковый тип появился на отечественном рынке относительно недавно и уже успел достичь определённой популярности благодаря неплохим техническим характеристикам.

Выпускаются пруты диаметром 6, 8, 10 мм. Максимальная температура их использования — 60°, поэтому для фундамента они подходят просто идеально. Это касается и прочностных характеристик. При растяжении стеклопластиковая арматура может выдерживать давление в 1400 МПа и более, при сжатии — 350 МПа и более.

Пластиковая арматура проще в монтаже, чем металлическая

Преимущества стеклопластиковой арматуры:

• устойчивость к коррозии;
• низкая теплопроводность, отсутствие предпосылок для образования мостиков холода;
• не проводит электричество, непроницаема для электромагнитных волн;
• небольшая масса;
• бесшовность (прут поставляется в бухтах, благодаря чему не нужно производить резку на куски);
• нет необходимости в использовании сварочного аппарата при монтаже;
• лёгкость транспортировки и монтажа.

Однако есть и недостаток, который является вполне существенным — низкая прочность при изломе. Стеклопластиковая арматура по своим прочностным свойствам напоминает резину — она легко растягивается, а значит и бетону придётся работать на растяжение, а делать этого он не умеет.

Стеклопластиковая арматура поставляется в бухтах

Есть некоторые особенности укладки стеклопластиковой арматуры в фундамент. Во-первых, делать это можно только на кирпич, причём должен быть отступ от краёв опалубки. Во-вторых, связка прутов должна выполняться пластиковыми хомутами.

Стальная арматура

Сталь более привычна для людей со стажем. В результате использования стальной арматуры получается железобетонная конструкция, прочность которой гораздо выше бетона.

Она обладает ребристой поверхностью, благодаря чему и обеспечивается хорошее сцепление стержней и бетонного раствора.

Стальная арматура в бетонных работах используется чаще всего

Диапазон стальных профилей гораздо выше (от 6 до 80 мм). Поставляются они в виде стержней длиной 6 или 12 метров.

Есть несколько типов стальной арматуры:

• нераскручивающаяся (количество проволок может составлять 3, 7 или 19, что указывается в классе арматуры, например, П-7);
• стальные канаты;
• сварные арматурные сетки;
• тканые сварные или проволочные сетки.

Композитная

Довольно новый тип арматуры, обладающий большим количеством преимуществ:

• высокая удельная прочность;
• устойчивость к коррозии;
• отсутствие тепло- и электропроводимости;
• экологическая чистота;
• удобная транспортировка и простой монтаж.

Вместе с тем материал не обладает пластичностью и жёсткостью. При его резке образуется пыль, которая может загрязнять не только рабочее место и инструменты, но и повреждать дыхательные пути, глаза, кожу. Поэтому работать с композитной арматурой можно только в защитном обмундировании.

Композитная арматура чаще используется для армирования стен

Композитная арматура редко используется для фундамента. Чаще является составляющей стен жилых и промышленных зданий, а также применяется при ремонте железобетонных конструкций, особенно в зимнее время.

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

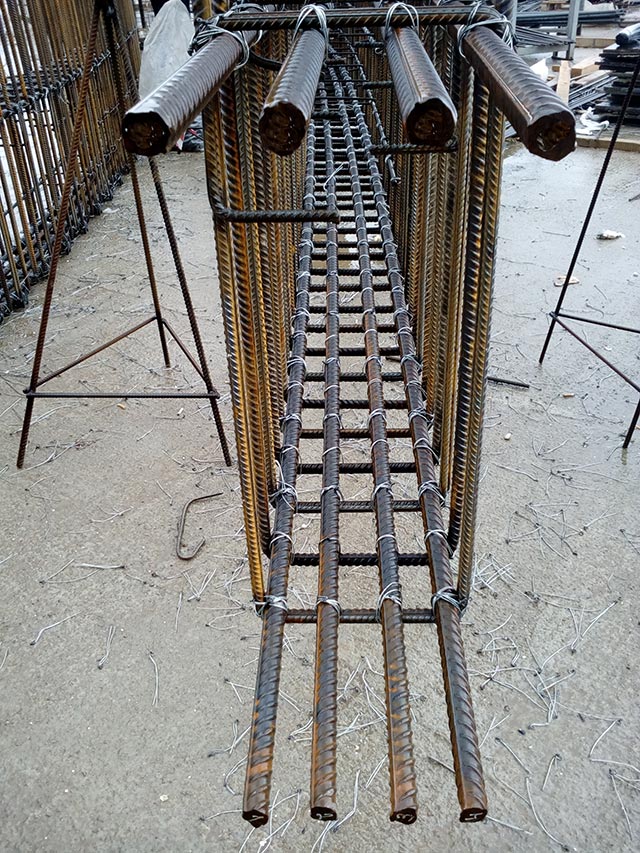

Пример вязки сетки из арматуры проволокой.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой.

Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация , у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Одной правой

Такой тип вязки считается самым простым методом связывания арматуры, его можно делать самому, без дополнительной помощи. В готовую петлю продеваем крючок. Делаем захват второго конца проволоки, который расположился в руке. Параллельно выполняется прогиб вниз, чтобы пропустить через крючок проволоку. Тянем его на себя и вращаем два, три раза. В результате все механические действия осуществляются только правой рукой, в то время как левая остается свободной. Такую технику еще используют для фиксирования в неподвижном расположении каркаса арматуры.

Хорошо выполненная вязка дает выдерживать нагрузки без негативных последствий. Поэтому к вязке нужно подойти основательно, ведь даже небольшие огрехи могут привести к трещинам в бетоне. Трещины потом деформируют основание, фундамент проседает и нарушается его целостность.

Вязка арматуры монолитной плиты — Инвест Строй

При эксплуатации фундамента наблюдаются процессы растяжения и сжатия. Что касается сжимающих усилий, то бетон вполне справляется с такими нагрузками. Для компенсации растяжения следует применять арматуру, которая повышает прочность монолитной плиты в 10 раз.

Правила армирования фундамента

Вязка арматуры монолитной плиты должна выполняться согласно определенным стандартам и правилам. Использовать прутья с отслаивающейся ржавчиной категорически запрещается. Процесс армирования заключается в следующих этапах:

• выбор наиболее рациональной схемы;

• определение необходимого сечения арматурных прутьев;

• фиксация каркасов.

При возведении плитного фундамента необходимо придерживаться определенных требований:

• по торцам стержни сеток перевязываются п-образными хомутами;

• сетки размещают максимально близко к нижней и верхней граням, учитывая защитный слой толщиной 3 см;

• укладка арматуры производится в двух направлениях;

• прутья соединяются при помощи сварки или вязки проволокой;

• шаг ячейки должен составлять не более 30 см и уменьшаться под несущими стенами.

Как вязать арматуру для монолитной плиты?

Вязка арматуры может выполняться несколькими способами:

• Соединение прутьев при помощи специальных пластиковых хомутов – предполагается, что на каркас не будет выполняться нагрузка.

• Композитная арматура вяжется при помощи специально предусмотренных соединительных элементов, надежно удерживающих составляющие конструкции.

• Довольно часто армирование выполняют при помощи сварки. Прутья диаметром до 24 мм свариваются точечным методом, а свыше 24 мм – дуговой сваркой. Использование сварки существенно снижает временные затраты на закладку фундамента, но места стыков прутьев становятся уязвимыми перед нагрузками.

• Наиболее трудоемкий и вместе с тем надежный способ — соединение прутиков при помощи проволоки. Диаметр проволоки, применяемой для вязания арматуры, составляет 0,8-1,2 мм. Проволока скручивается при помощи специального крюка, плоскогубцев или вязального пистолета.

ИНВЕСТ СТРОЙ – надежная опора вашего дома

Армирование фундамента – ответственный этап строительства. Чтобы ваш дом был по-настоящему надежным и долговечным, обратитесь в компанию ИНВЕСТ СТРОЙ. Наши специалисты знают, как правильно вязать арматуру для монолитной плиты. Чтобы воочию убедиться в качестве наших проектов, вам нужно совершить лишь один звонок и записаться на интересную экскурсию по нашим строительным площадкам. ИНВЕСТ СТРОЙ – оставьте нам ваши заботы о строительстве коттеджей в Екатеринбурге.

Другие способы соединения арматуры

Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:

• При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
• Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
• С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
• С помощью зажимов или скоб, выполненных из пластика или стали.

Как вязать арматуру — подробное описание схем и способов

Арматурой в строительстве называются соединенные между собой элементы, который при совместной с бетоном работе создают более прогрессивный материал – железобетон. Благодаря арматуре балки и плиты лучше воспринимают растягивающие напряжения, а сжатые конструкции увеличивают прочность. Для получения необходимого эффекта фрагменты арматуры соединяются между собой. За счет способа соединения метод называется связыванием.

Чем вяжут арматуру

Поскольку в строительстве фундаментов и капитальных стен используют в основном арматуру в виде стальных стрежней, их соединение для восприятия сжимающих или растягивающих напряжений обязательно. В массовом строительстве для соединения применяется метод сварки и вязки, в индивидуальном – обычно только вязки. При этом вязка арматуры выполняется с помощью:

• вязальной проволоки;
• арматурных фиксаторов.

Под термином «вязальная проволока» понимается круглая проволока из низкоуглеродистой стали по ГОСТ3282-74. Она может быть обычной и термически обработанной (с маркировкой «О»), с покрытием и без. Толщина цинкового покрытия определяет класс материала.

Выбирая, какой проволокой вязать арматуру, следует обращать внимание на марку бетона и условия эксплуатации конструкции. При этом учитываются механические свойства.

Так, если вязка арматуры под фундамент предполагается вручную, лучше выбирать более тонкий вариант, поскольку без специального инструмента толстая проволока для вязки арматуры требует значительных усилий.

Кроме низкоуглеродистой проволоки промышленного производства допустимо использование металлокорда из автомобильных шин. При сжигании шин металлокорд высвобождается и одновременно проходит термическую обработку, что в дальнейшем упрощает работу с ним. Такой вариант вязального материала приемлем только при малых объемах работ и индивидуальном малоответственном строительстве.

Применимы также пластиковые хомуты, обычные и со стальным сердечником. Обычно они используются для стеклопластиковой арматуры.

Применение хомутов допустимо в случаях, когда жидкий бетон не будет подвергаться механическим нагрузкам в процессе застывания (по нему не будут ходить, складывать тяжелые вещи, нагружать другими строительными материалами).

Этот вариант применим для малоэтажной застройки, поскольку в процессе заливки большой массы бетонной смеси крепления могут смещаться вместе с арматурой. Смещение нарушает работу каркаса и приводит к изменению расчетной прочности конструкции.

Как вязать арматуру для фундамента

В зависимости от выбранного материала для вязки, применяют различные методы фиксации. Проще всего ситуация с пластиковыми хомутами. Они обматываются вокруг стыка, насколько позволяет длина, и затягиваются.

Чтобы правильно вязать арматуру для ленточного фундамента, потребуется инструмент. В зависимости от схемы вязки арматуры, стержни распределяются по будущему полю заливки.

Если планируется создать фундамент, часть стержней втыкается в подготовленное основание (трамбованную песчано-гравийную засыпку), это облегчает работу. После окончания соединительных работ каркас поднимается над грунтом на специальных подставках. Это необходимо для предотвращения коррозии выступающих из бетона металлических элементов. Для соединения стержней используют:

1. специальные клещи для связки арматуры;
2. вязальный крючок, самодельный или промышленного производства;
3. загнутый крючок из толстого гвоздя или дюбеля, вставляемый в патрон дрели (шуруповерта). Благодаря такому механизированному крючку закрутка проволоки выполняется быстрее и с меньшим приложением ручной силы.
4. полуавтоматический крючок для вязки арматуры. Механизм с ножкой и пружинным возвратным механизмом оттягивает проволоку и делает несколько вращательных движений. Это происходит благодаря спиральным пазам на ножке крючка, которые при оттягивании обеспечивают вращение с возвратом в прежнее положение.

Использование таких инструментов целесообразно при небольших объемах работ, например, при строительстве собственного дома, где вязка арматуры своими руками выполняется на протяжении короткого отрезка времени (при подготовке фундамента для каркасного или кирпичного строения или устройстве забора на бетонном основании).

Крючок для вязки арматуры своими руками изготавливается из отработанного электрода, гвоздя или другого подходящего металлического прутка требуемой прочности.

Профессиональный инструмент для вязки арматуры

При создании большого объема армирования для железобетонных конструкций (профессиональная деятельность, крупное частное строительство) вместо ручного или полуавтоматического инструмента лучше использовать автоматический, так называемый пистолет для вязки арматуры. Этот полезный прибор изобрели в Японии, он позволяет в считанные секунды затянуть проволоку на соединении стержней с требуемым усилием.

Принцип работы устройства показан в видео.

Как вязать пластиковую арматуру? Технологии изготовления армирующих каркасов/поясов

От правильного выбора технологии обустройства фундамента и обвязки арматурой зависит прочность основания и долговечность эксплуатации здания/сооружения. Перед тем, как вязать стеклопластиковую арматуру, необходимо подобрать оптимальный способ соединение отдельных элементов в единую конструкцию. Так как прутки/стержни не поддаются сварке, вязка армирующего каркаса является единственным вариантом создания прочной основы бетонной конструкции.

Как связывать стеклопластиковую арматуру?

Обвязка стеклопластиковой арматуры при обустройстве фундамента и иных бетонных конструкций может быть выполнена несколькими способами:

• С применением вязальной проволоки и специальных крючков – традиционный и самый дешевый метод вязки пластиковой арматуры;

• С применением вязальных пистолетов – вязка пластиковой арматуры этим способом является самым оптимальным вариантом при выполнении солидных объемов работ;

• С использованием пластиковых хомутов – один из быстрых и простых способов ручного формирования армирующего пояса/каркаса небольшого размера. Перед тем, как связывать стеклопластиковую арматуру достаточно лишь правильно подобрать размер хомутов;

• При помощи специальных пластиковых клипс.

* Два последних из перечисленных способов не дают полной гарантии создания надежных соединений. Поэтому перед тем, как вязать пластиковую арматуру для фундамента, необходимо четко определиться с объемами работ, а также с планируемыми нагрузками.

Актуальность разных вариантов вязки пластиковой арматуры

Какая технология наиболее выгодна и как вязать композитную арматуру на определенном объекте – эти два аспекта напрямую зависят от масштабов работ. При возведении фундамента небольшого дома, армировании блоков, колонн и отдельных элементов бетонных конструкций рационально применять ручную вязку проволоки, фиксацию хомутов или клипс. А перед тем как вязать пластиковую арматуру для фундамента с солидной площадью (жилые, коммерческие, промышленные объекты) стоит выбрать более оперативный и надежный способ – специальные вязальные пистолеты:

• Электрические пистолеты типа Max для вязки металлической проволокой;
• Механические пистолеты Waker Neuson для вязки скобами/клипсами.

Закажите стеклопластиковую арматуру у производителя — в компании Пласт-Копмозит.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Источники

• -armatury-dlya-fundamenta
• -doma/
• -lentochnogo-fundamenta
• -pravilno-armirovat-lentochnyj-fundament-svoimi-rukami-izgotovlenie-armaturnogo-karkasa
• -raschet-armatury-dlya-lentochnogo-fundamenta-tsena
• -fundament
• -resheniya/fundament/armatura/

[свернуть]
