Армирование фундамента для забора: какую арматуру использовать под ленту

МОЖНО ЛИ ОБОЙТИСЬ БЕЗ АРМАТУРЫ В ФУНДАМЕНТЕ

Фундамент без арматуры оказывается совсем неуместным, если грунты на участке застройки обладают некоторой подвижностью. Ленточный фундамент без армирования может просто быть разорван при подвижках земли.

Можно ли не армировать ленточный фундамент?

Ленточный фундамент без арматуры

Для некоторых типов грунтов категорически нет. Есть наглядный пример, при котором человек решил построить основание на глине, в том районе, где большинство строятся на сваях. В результате его ленточное основание оказалось разорвано в нескольких местах уже на следующий сезон. Арматура в фундаменте не только укрепляет прочность, но и придает эластичности.

Ленточный фундамент без арматуры имеет сниженный срок эксплуатации в большинстве случаев.

Нужна ли арматура в ленточном фундаменте?

В большинстве ситуаций нужна. Безальтернативно. Экономия на арматуре тут неуместна. Причем оптимальным способом скрепления армированного каркаса является вязка. С помощью специальной вязочной проволоки можно быстро создать качественный и прочный каркас. Если соединения скреплять с помощью сварки, то нарушается структура прута. Фундамент без армирования в процессе обязательной усадки, которая длится около 5 лет, с высокой вероятностью трескается. Поэтому экономия на материале каркаса недопустима.

Можно ли залить фундамент без арматуры?

Технически это вполне возможно и многократно производится. Но следует точно понимать, как работает армирование в основании здания или сооружения. Оно не позволяет касательным силам, которые развиваются во время морозного пучения, повредить целостность основания.

Значит, что фундамент может не иметь каркаса только при отсутствии подвижек грунта. В противном случае он обязателен.

Для чего проводится?

Исходя из свойств бетона, понятно, что если он без арматуры, то работает на сжатие, в том случае, когда будет проведено его армирование, конструкция начинает работать на расширение. Таким образом, если вы сделаете ленточный фундамент без армирования, то после постройки здания, он начнет проседать, и дом будет трескаться или вообще начнет разрушаться.

Наличие арматуры определенного диаметра, даст ленточному фундаменту дополнительную прочность, и он сможет выдержать нагрузку здания, при этом не будет происходить его усадка.

Расчет арматуры для ленточного фундамента является важным этапом проведения работ, так как если ее будет недостаточно или ее диаметр и шаг не будет соответствовать параметрам здания, то фундамент от его веса начнет проседать.

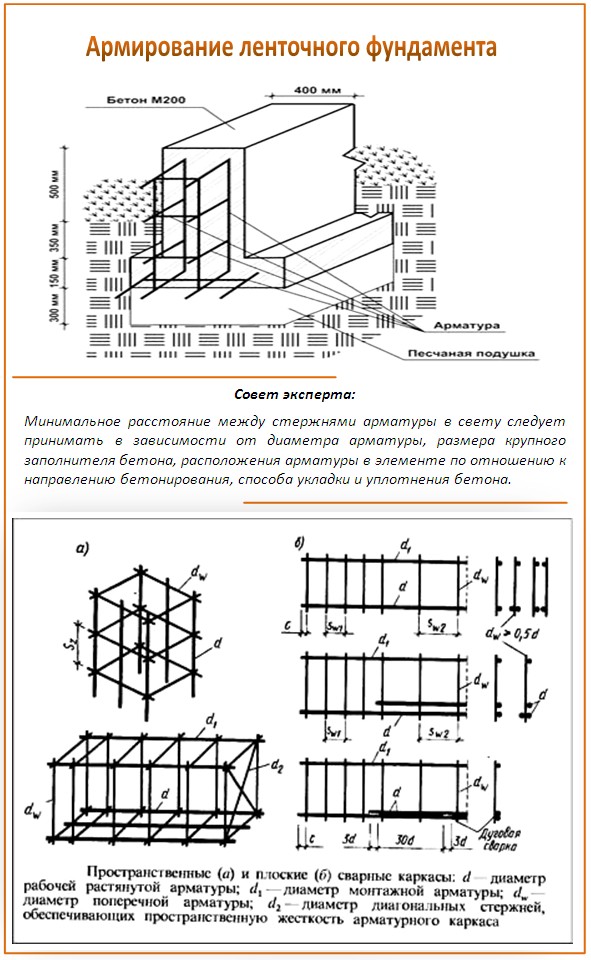

Самым простым способом армирования ленточного фундамента является использование квадратов, размер которых 45х45 см, они укладываются сразу на трамбовку, а сверху заливают бетон.

Более надежным способом армирования является такой: сначала отрезается арматура по высоте фундамента, после чего прутья вбиваются в землю. Затем к вертикальным прутьям привязывают горизонтальные прутья, чтобы получился квадрат или прямоугольник.

Рекомендуем ознакомиться более подробно с тем, как правильно вязать арматуру фундамента и что для этого потребуется.

Привязывать начинают снизу, от уровня трамбовки, необходимо отступить порядка 10 см. Верхний ярус должен не много не доходить до верха вертикальной арматуры. После заливки бетона, он должен быть выше верхнего прута приблизительно на 5 см.

Во время эксплуатации, основание здания постоянно подвергается нагрузкам не только от веса дома, но и от возможного смещения грунта, а также от морозного пучения.

Если не вникать в подробности, то нижняя часть основания здания будет испытывать растяжении, а верхняя его часть будет испытывать нагрузки на сжатие.

Если говорить о бетоне, то у него устойчивость на сжатие в 50 раз выше, чем устойчивость на растяжение в тоже время стальные прутья наоборот могут выдерживать большие нагрузки на растяжение.

Исходя из этого, некоторые строители могут сделать неправильный вывод о том, что необходимо проводить армирование только нижней части основания.

Но они не правы, так как необходимо учитывать еще и действие сил морозного пучения, что приходится на верхнюю часть основания и их подъемная сила часто может превышать вес дома и таким образом, вызывается растяжение в верхней части фундамента.

Теперь становится понятно, что армировать надо как верхнюю, так и нижнюю часть ленточного фундамента. После того как проведена укладка арматуры своими руками, вы получите уже не бетон, а новый материал – железобетон, он может выдерживать большие нагрузки, как на сжатие, так и на растяжение.

Чтобы сэкономить, можно минимально армировать среднюю часть фундамента, так как она поддается небольшим нагрузкам, по сравнению с его верхней и нижней частью. На проведении армирования углов экономить нельзя, так как они испытывают максимальные нагрузки.

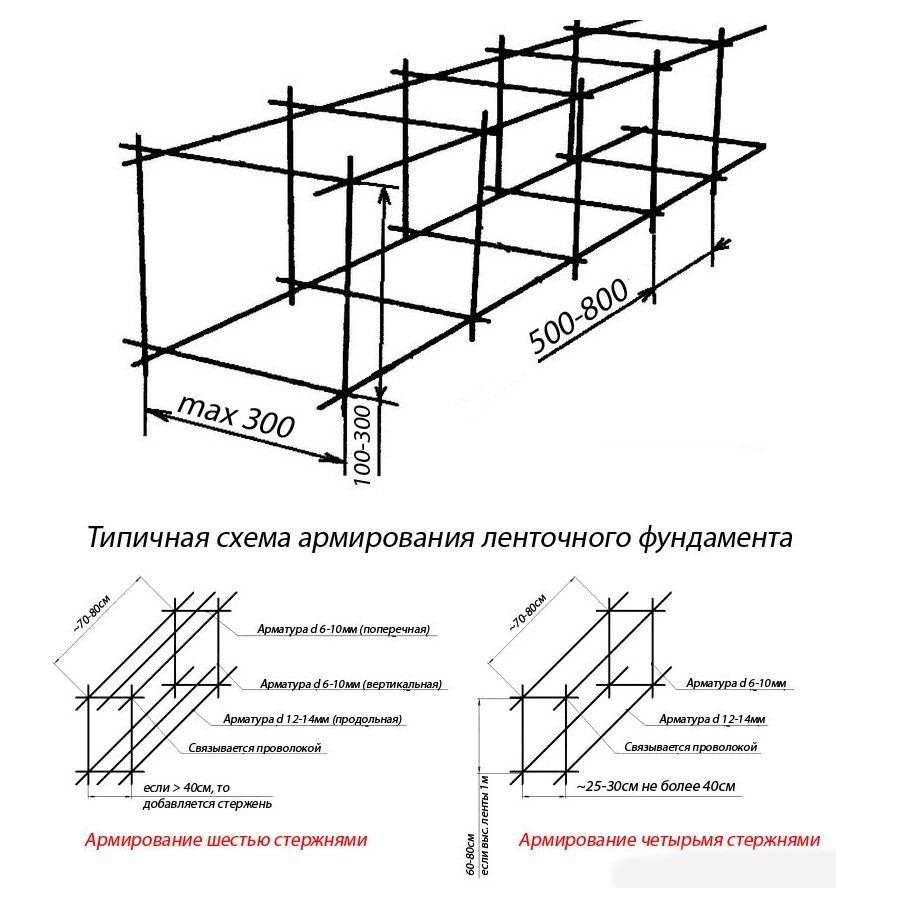

Технология армирования

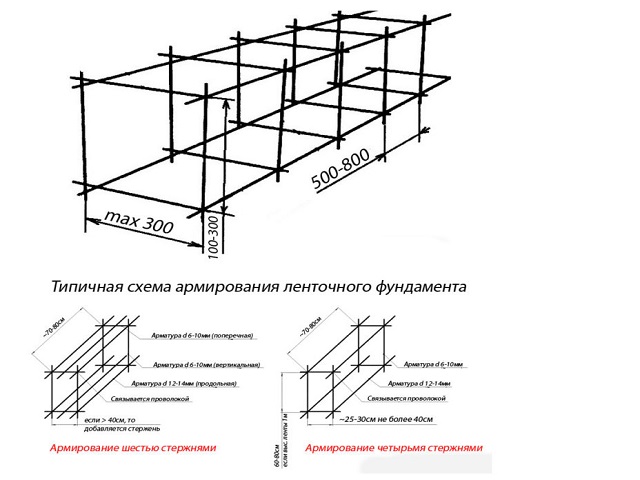

Учитывая то, что в большинстве случаев ширина полосы ленточного фундамента не превышает 400 мм, а глубина – 1200 мм, рекомендуется использовать три пары продольно ориентированных прутьев арматуры диаметром 10-14 мм, которые, в свою очередь соединяются между собой 8 мм арматурой. Правильная технология армирования подразумевает создание стального каркаса, ширина которого как минимум вдвое меньше высоты. Учитывая большую длину и сопоставимо малую ширину полосы фундамента, она подвержена продольным растяжениям в большей степени, нежели поперечным. Поэтому можно вполне обоснованно сделать вывод: в 90% случаев вертикальные и поперечные элементы каркаса – всего лишь конструктивные элементы, основное назначение которых состоит в создании его формы. Именно по этой причине на них можно неплохо сэкономить.

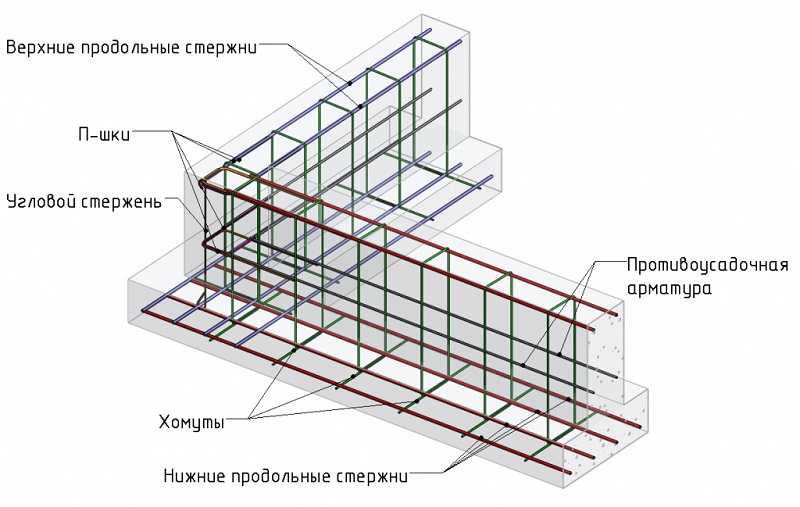

Один из самых проблематичных участков каркаса фундамента – его углы. Дело в том, что оптимальный вариант подразумевает армирование углов гнутыми прутьями арматуры, соединяющие две соседних части каркаса. Впрочем, многие строители предпочитают не усложнять себе жизнь и укладывают арматуру под прямым углом друг к другу – плохих отзывов о работе возведенных таким образом фундаментов пока не наблюдается.

Как армировать фундамент столбчатой конструкции

Столбчатый фундамент — это вкопанные в грунт столбы различной формы, расположенные в местах, где пересекаются стены, а также в пролетах. Их нижнюю часть называют основанием, верхнюю — оголовком. Оголовок должен быть идеально ровным, располагаться от 40 до 50 см над грунтом (на него возводятся стены). Этот вид фундамента можно использовать практически в любом грунте (кроме пучинистого), он менее затратный, чем ленточный, легко монтируется собственными силами.

Столбы для фундамента можно брать круглые, квадратные или прямоугольные. Опалубка строится:

• из досок толщиной не менее 4 см,
• ДСП,
• фанеры,
• железа.

При круглом сечении вместо опалубки можно использовать трубы длиной 2−2,5 м, с диаметром 10−20 см. Скважины круглой формы высверливаются ручным буром. Для армирования достаточно двух вертикальных прутьев с ребрами, перевязанных в трех или четырех местах монтажной проволокой.

Столбы квадратной формы можно сделать не только с одинаковым, но и с различным сечением на концах (в виде ровного параллелепипеда или с расширенным основанием). Расширение увеличивает показатели несущей способности и сопротивляемости деформациям при промерзании грунта. Для установки столбов квадратной или прямоугольной формы роются ямы и монтируется опалубка, задающая форму столба. Перед заливкой бетонной смеси на дно устанавливается гидроизоляция и монтируется арматура из вертикальных прутьев, перевязанных проволокой.

Угол стыковки арматуры необязательно должен быть 90 градусов. Главное, чтобы не нарушалась общая картина армирования фундамента, схема, которая соответствует проекту. Армирование углов ленточного фундамента производится аналогично армированию основной конструкции.

Для заливки можно использовать стандартную бетонную смесь (марка В25) или добавить в нее бутовый камень или плитняк средних размеров. Смесь заливается постепенно, примерно по 20 см, чтобы предотвратить скопление воздуха. После затвердения бетона опалубка демонтируется, столбы засыпаются грунтом.

Армирование плитного фундамента

Плитный фундамент – это тип фундамента в виде монолитной плиты, которую укладывают на основу из песка и щебня. Этот вид монолитной основы уместен на слабых почвах, склонных к пучению и подвижности.

Устройство такого фундамента требует значительных расходов, однако его несущая способность высока, он выдерживает значительные нагрузки, а также сдвиги грунта, служит черновым полом.

Для укладки плитного фундамента своими руками снимают нужный слой грунта и выравнивают основу.

Далее делают подушку из песка и гравия.

Теперь ставят опалубку. На этом этапе также нужно делать проходки для коммуникаций. На дно котлована нужно уложить гидроизоляцию, после чего можно делать армирование основы (в том числе и подошвы).

Если здание небольшое, то для армирования (и для подошвы в том числе) используется сетка. Сетка должна иметь ячейки 10 – 15 см. В местах, где будут располагаться несущие стены, фундамент дополнительно укрепляют прутом.

Если вы будете строить большое здание, то сетка для армирования в таком случае не подойдет.

Делать арматуру нужно из прута 10 – 12 мм, уложенного сеткой.

Как армировать ленточный фундамент

Застройщики придерживаются конкретных правил. Работу по армированию фундамента с расчетом арматуры, укладкой и вязкой ведут по принятым в строительстве нормативам.

Арматурный пояс часто делают отдельно, потом готовый «скелет» по частям опускают внутрь опалубки. Можно работать сразу в траншее, но одному человеку это не по силам.

Вязку прутов ж/б конструкций делают стальной проволокой с периодическим профилем размером 3-5 мм. Она мягкая, но выдерживает более четырех перегибов.

Специализированный инструмент для вязки – крючок. Проволоку хорошо натягивают и прочно связывают. Другой вариант соединения – точечная сварка.

Как рассчитать сечение арматуры

Пользуются двумя способами:

• Онлайн-калькулятор. Вводят исходные данные (параметры ленты, марку бетона), получают результат.
• Высчитывают вручную.

Так как армопояс состоит из стальных стержней, вязальной проволоки и муфт соединения прутков, каждый элемент рассчитывают отдельно.

Начинают с определения диаметра металлических ниток. Для этого чертят поперечное сечение будущего фундамента – оно прямоугольное. Если ленту, для примера, будут закладывать на глубину 80 см, а ширина основания 30 см, то сначала перемножением сторон высчитывают площадь сечения: 80х30=2400 см2.

На этой площади, по нормам, может быть расположено 4 продольные нитки (по две в верхнем и нижнем ярусах). Занять они могут 0,1% (или несколько больше) площади – это составит 2,4-2,8 см2. Полученный результат делят на 4, получают сечение прута 6-7 мм.

Количество продольной арматуры – как правильно подсчитать

Ленточный фундамент монолитом протекает под всеми самонесущими и несущими стенами. Рассчитывают количество продольных рабочих стержней просто. Исходят из длины ленты – ее считают по разработанной заранее схеме силового каркаса. Длина ленты – есть длина одного рабочего стержня (нитки). Далее считают, сколько таких ниток будет проложено. Затем количество стальных прутов умножают на длину ленты.

После переходят к поперечным перемычкам – конструктивной арматуре. Ее шаг в решетке – не менее 30 см. Количество поперечной арматуры определяют делением длины ленты в сантиметрах на 30. Сколько материала уйдет на одну перемычку определяют так: ширину армопояса складывают с его высотой, затем удваивают. Результат умножают на число перемычек.

Таким методом получают окончательную длину конструктивных элементов пространственной решетки армированного каркаса.

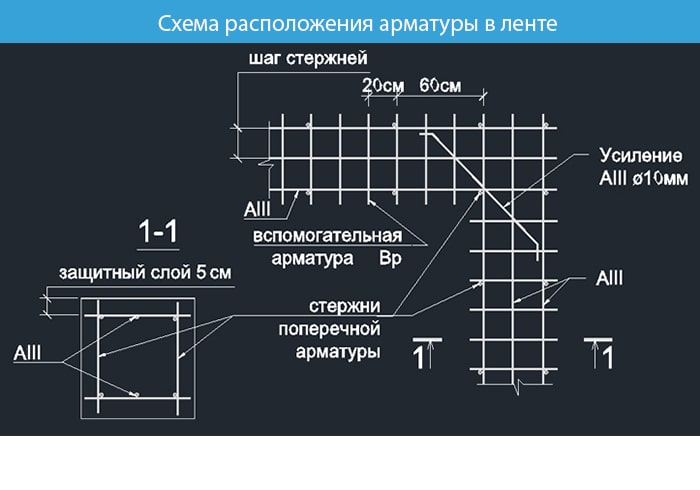

Шаг арматуры в ленточном фундаменте

Обязательный для застройщиков СНиП 52-101-2003 предписывает располагать стальные пруты в одном ряду не ближе 40 см. Крайние продольные элементы должны находиться в 5-7 см от боковых стенок. Поэтому, если фундамент шире полуметра, то строители армируют его шестью прутами. Поперечный шаг фиксирующих прутьев – 30-50 см.

Прямые участки фундамента армируют цельными кусками стержней. С завода они идут по 11, 7 метра. В местах стыковки делают нахлесты длиной от 35 до 50 диаметров рабочего прута.

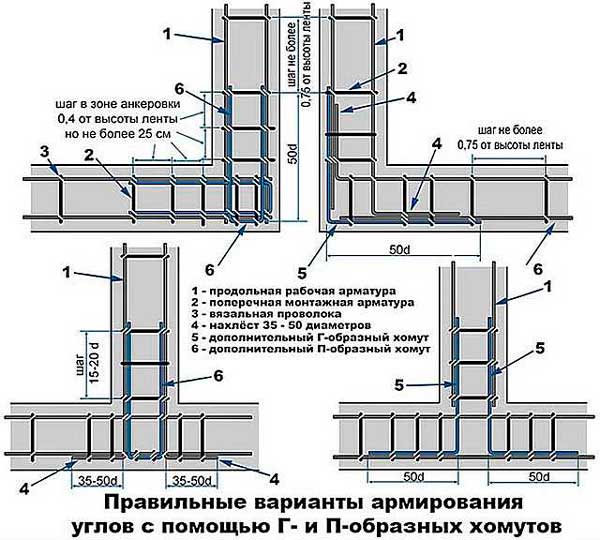

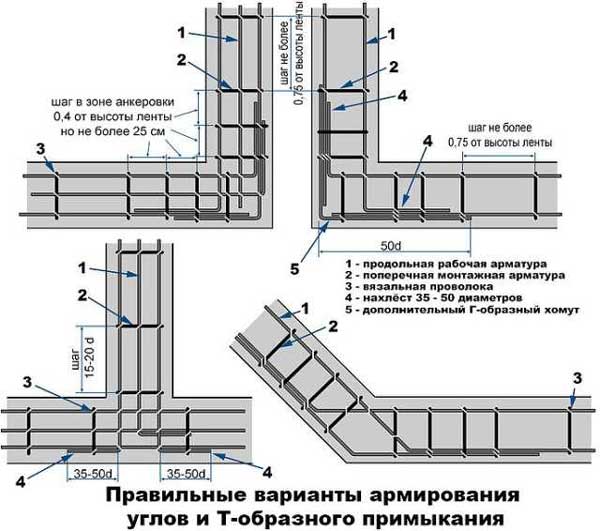

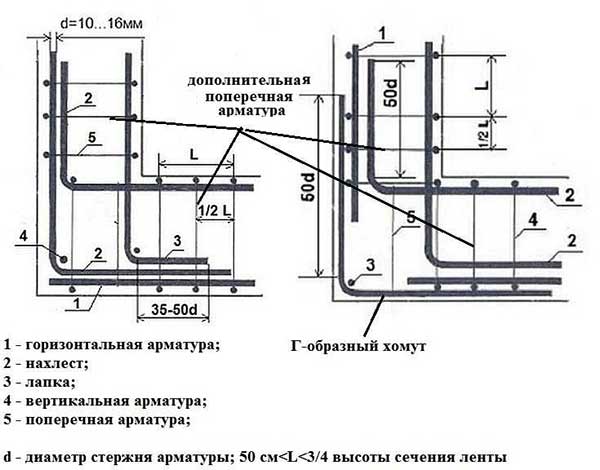

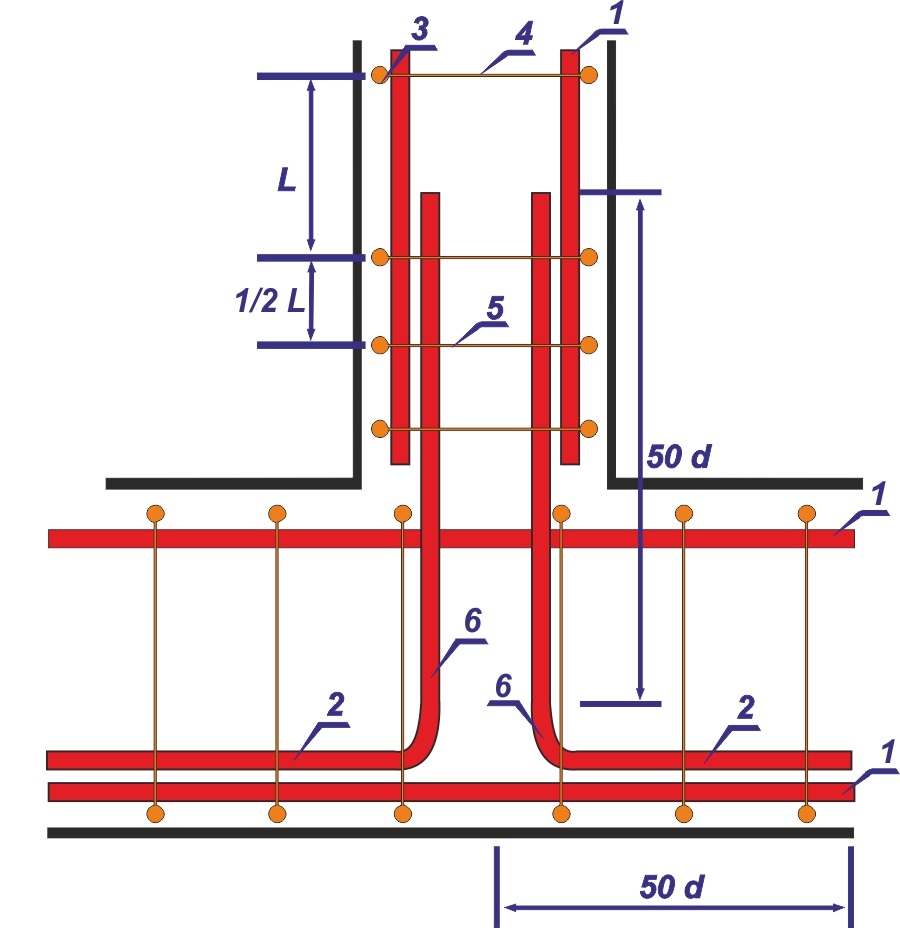

Армирование углов и примыканий

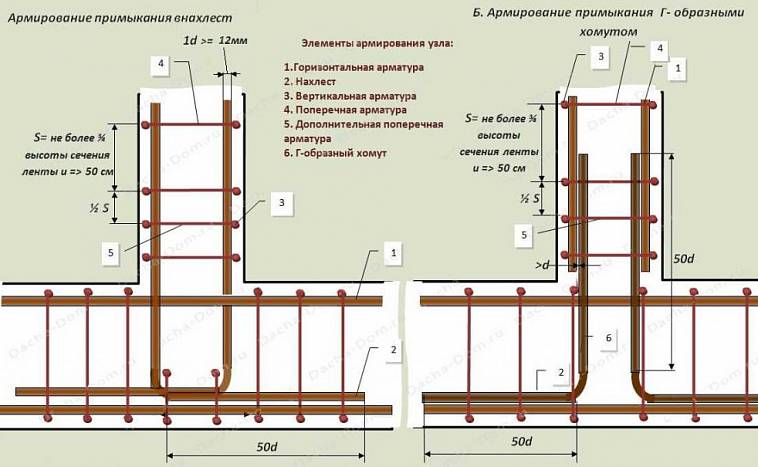

В ответственных участках – углах и примыканиях – просто связать рабочие нитки недостаточно. Угловые элементы армируют тремя способами:

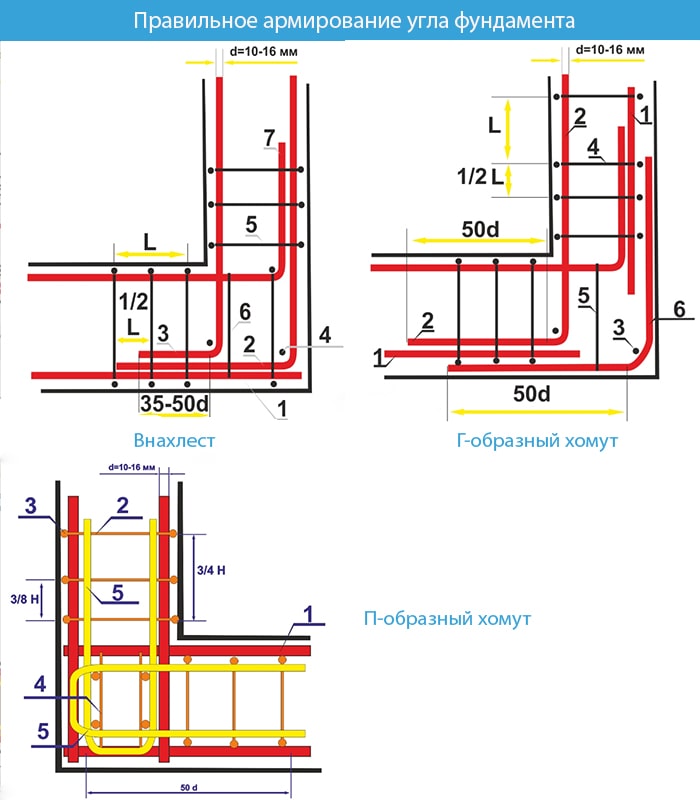

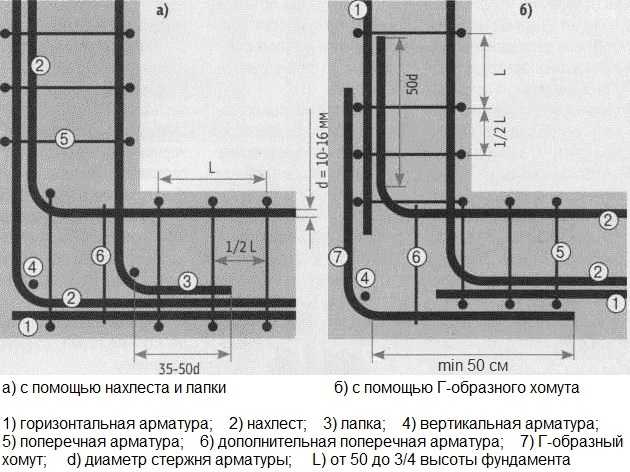

1. Внешнюю продольную нитку (1 шт.) загибают под прямым углом – 90°. Так же поступают и с внутренними стержнями – в этой плоскости их 2 шт. Затем внутренние крепят к наружной нитке. Загиб внутренних прутов должен быть в 50 сечений продольных нитей. Дистанцию между конструктивными элементами строители сокращают в половину от того шага, которым пользовались на протяжение всей ленты фундамента.
2. Другой метод соединения углов – анкеровка. Для этого изготавливают Г-образные элементы. Протяжение каждой стороны (плеча) в этой конфигурации должно составить 50 диаметров продольных ниток каркаса. Технология соединения внешних прутов между собой предусматривает проволоку, делается это через Г-образную деталь. Каждый внутренний продольный прут соединяют с внешним посредством такой же конструкции. Итак, чтобы укрепить один угол, требуется три Г-образных хомута, а в местах сопряжения стен – два.

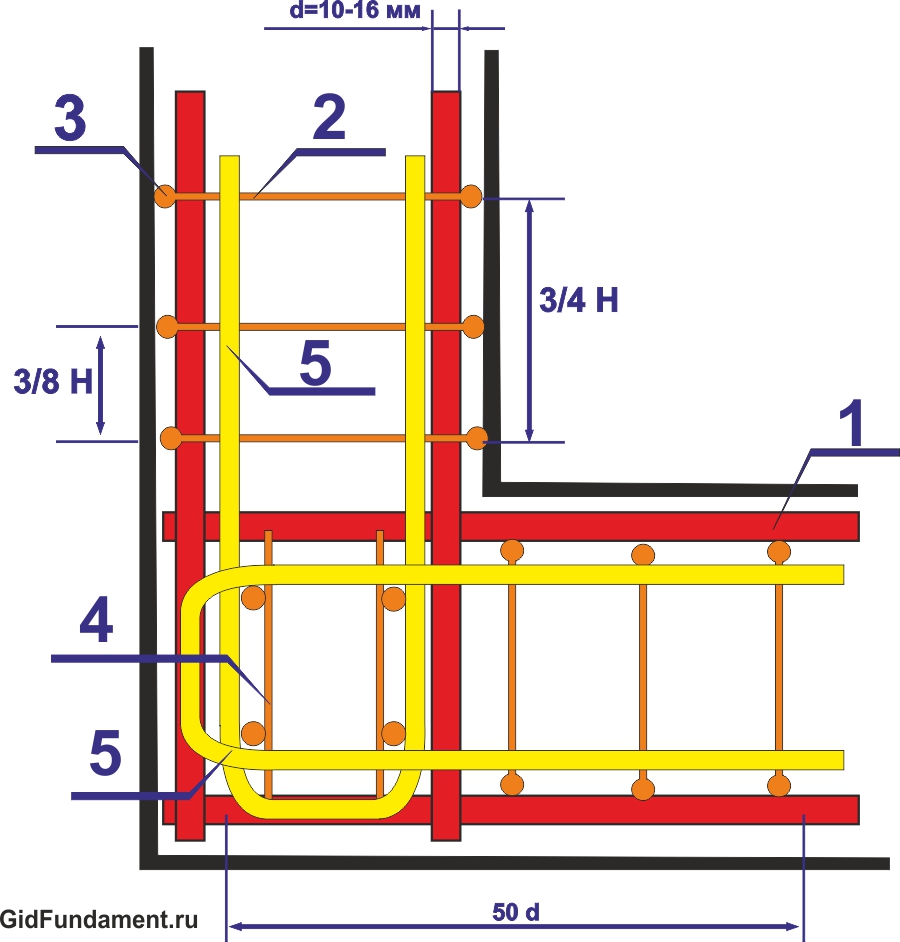

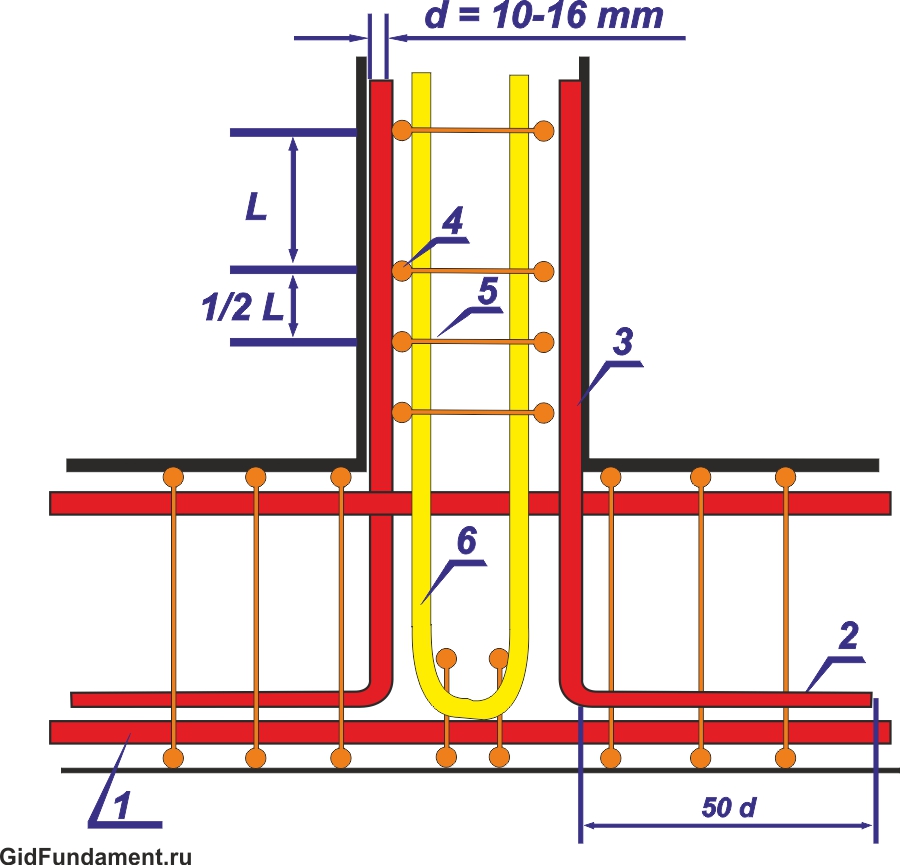

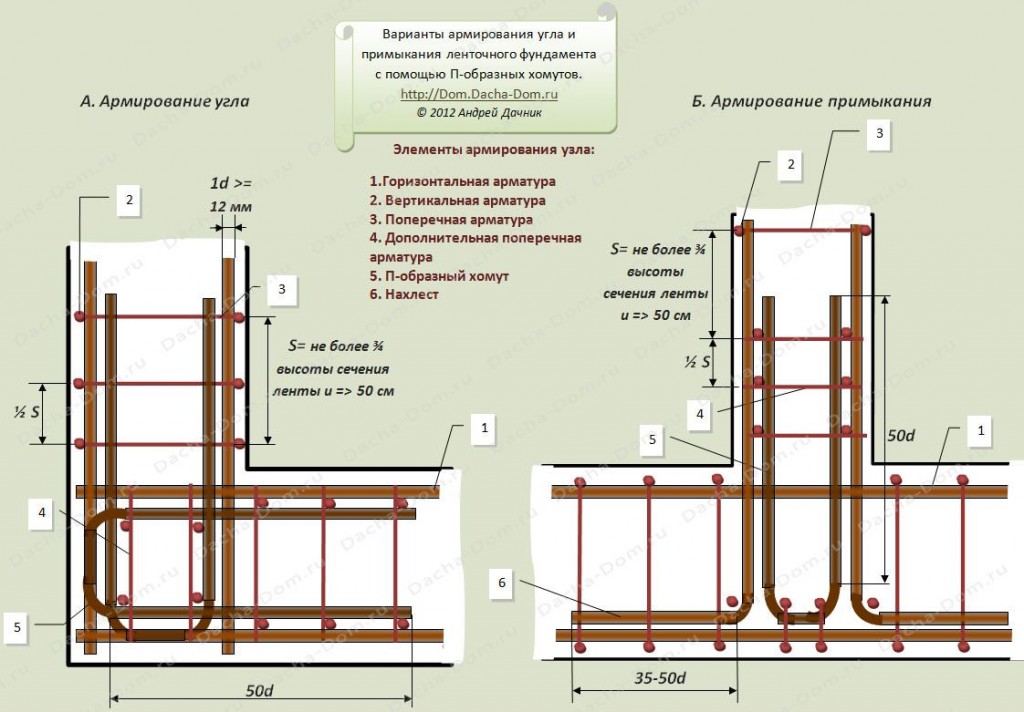

3. В угловых местах с наибольшими нагрузками от строения устанавливают П-образную деталь. Ее ширина должна равняться ширине металлического каркаса. Длину берут в 50 диаметров рабочих нитей. Их вяжут с внешними сторонами буквы «П». Чтобы усилить углы здания необходимы 2 подобных элемента.

Во всех трех схемах монтажа поперечных перемычек сохраняется незыблемое строительное правило – шаг составляет половину от основного.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

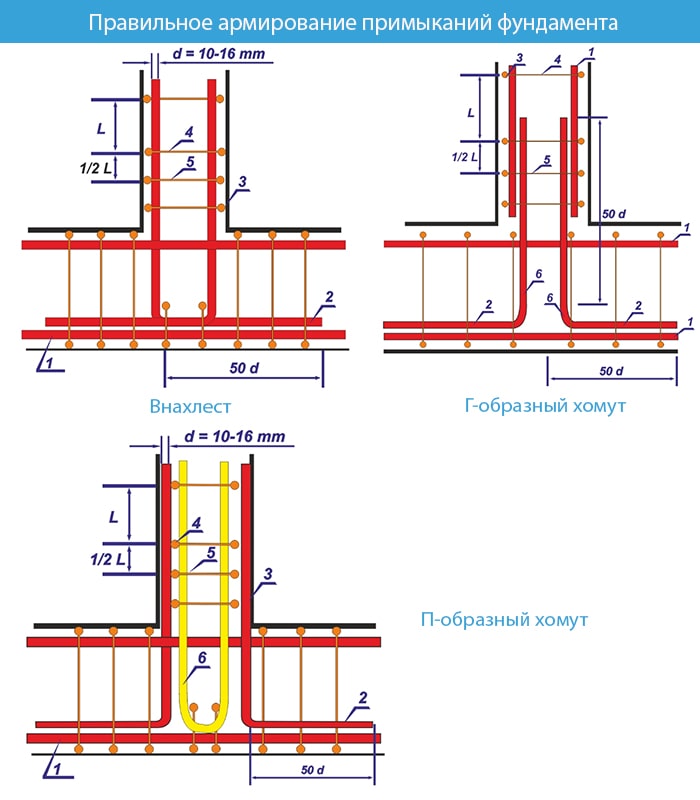

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

• нахлест,
• Г-образные хомуты,
• П-образные хомуты.
• связывание под прямым углом,
• отсутствие связи между внешними и внутренними элементами,
• продольные пруты соединяют вязкой перекрестий.
• соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры,
• проволоку складывают пополам и укладывают под местом соединения,
• с помощью крючка поддевают петлю,
• свободный конец подводят к инструменту и накладывают на него с небольшим перегибом,
• начинают вращать крючок, закручивая проволоку,
• осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Постоянный адрес статьи $(‘.buttonn’).replaceWith(function(){return’‘+$(this).html()+’‘;})

Какую арматуру использовать для фундамента забора

Чтобы правильно определить, какую арматуру лучше использовать для основания, нужно точно выполнить расчет. Он производится по специальным таблицам. На практике, как правило, применяется арматура диаметром 8–16 мм. Оптимальный размер прутьев составляет 11,7 м. Можно доставлять на строительную площадку по 6 м.

Варианты материала для основания забора

С учетом СНиП для армирования фундамента используют арматуру:

• холоднодеформированную, сечением 8–12 мм;
• термомеханически упрочненную, сечением 8–12 мм;
• горячекатаную, сечением 8–16 мм.

Показатели качества:

• основной класс по прочности растяжения обозначается: А – горячекатаная арматура, В – холоднодеформированная;
• дополнительные качества – эластичность, холодостойкость, свариваемость. П – арматура повышенного сцепления, С – свариваемая.

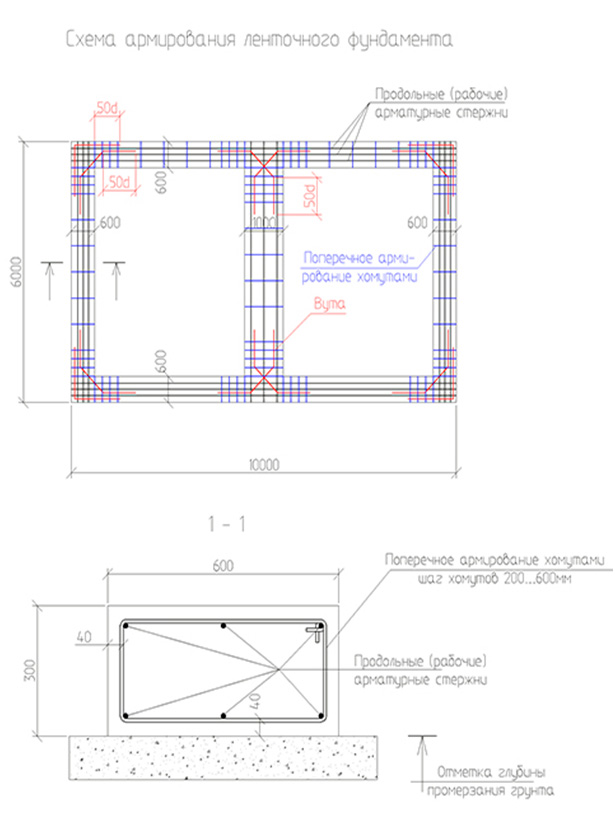

Схема армирования фундамента

Для фундаментов чаще всего используют арматуру А400 или класса В500.

При этом арматура А400 имеет разновидности:

• АТ400 – прутья, которые дополнительно прошли термообработку. Это значительно повышает прочностные характеристики без увеличения диаметра;
• А400С – вид прутьев, для соединения которых можно использовать как проволоку, так и сварочный аппарат;
• А400К – за счет специальной обработки арматура не подвергается коррозийному процессу. Используется при высоком залегании подземных вод.

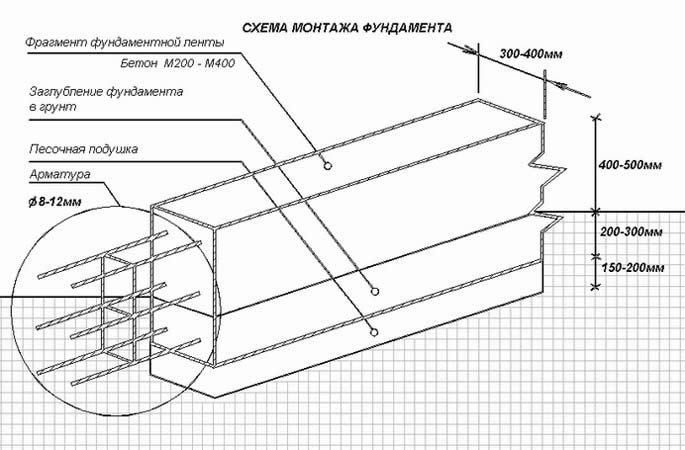

Армирование ленты

Для хомутов при армировании используется арматура класса А240.

Применяется как металлический прут, так и стекловолокно. В первую очередь следует обращать внимание на качество материала. Стекловолокно выбирается с учетом показателей изделия, которые должны быть эквивалентны металлической арматуре с требуемым сечением. Эти характеристики можно узнать у изготовителя.

Опалубка забора

Нужно ли армировать ленточный фундамент?

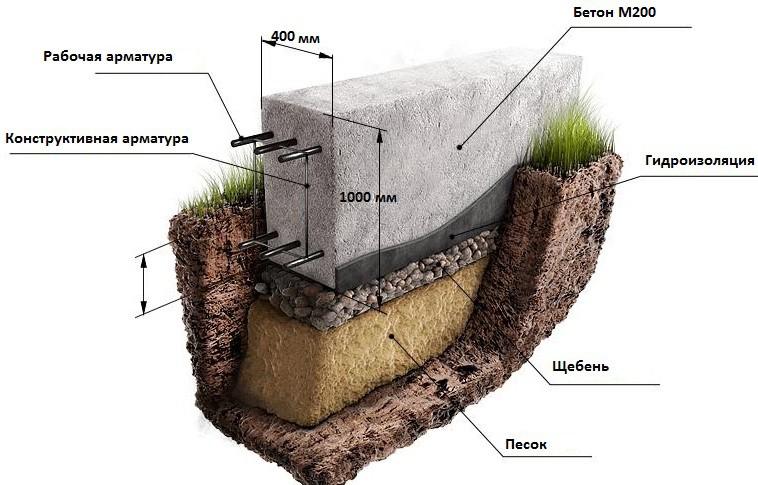

Основной материал, из которого делается лента — бетон. Он выдерживает высокое давление, но не обладает эластичностью и не выдерживает растяжений или изгибов.

Жесткость и неподвижность основания обеспечивает арматурный каркас, установленный внутри бетонной ленты и не позволяющий ей изменять свою конфигурацию. Он представляет собой фигуру в виде пространственной решетки, которая собирается из специальных стержней в определенном порядке.

Принцип работы каркаса прост — его конструкция повторяет несколько уменьшенную форму ленты. При появлении изгибающих нагрузок арматурные прутки, расположенные внутри, работают на растяжение и удерживают бетонную отливку от перелома.

Без них лента сломается при сезонных подвижках почвы.

Правильная вязка

Для увеличения прочности каркаса прутья соединяют клеточкой, размещая ряды под углом 90 градусов. Оптимальный способ фиксации прутьев – вязка проволокой при помощи специального крючка.

Вязку выполняют в такой последовательности:

• от проволоки отрезают кусок небольшого размера (около 30 см);
• складывают его пополам;
• накладывают на участок соединения;
• в получившуюся петлю продевают крючок, в который заводят 2 других конца проволоки;
• все вместе проворачивают до получения надежного узла фиксации.

Электросварка сказывается на физических свойствах металла, поэтому этот способ лучше не использовать.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

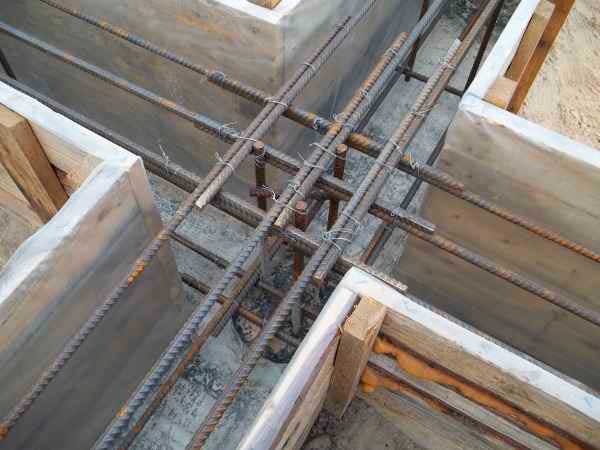

  По одной из технологий арматуру вяжут прямо в опалубке

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Ленточный фундамент является наиболее популярным при частном строительстве. Он идеально подходит для возведения небольших домов, гаражей, бань и других хозяйственных построек. Все работы по сооружению можно выполнить своими руками, а сравнительно небольшой расход материалов и минимальный объем земляных работ позволяют снизить цену и сроки изготовления. Конечно, чтобы всё прошло как нужно, необходимо знать, как правильно армировать фундамент.

Как выполняется армирование фундамента свайного типа

Такие фундаменты подходят для зданий, строительство которых осуществляется на участке с высоким уровнем грунтовых вод или слабых грунтах. Подходят также для участков с большими перепадами рельефа.

Для прочности основания свай соединяются между собой ростверком из бетона с арматурной конструкцией внутри. При устройстве ростверка используются принципы и правила армирования, схожие с существующими для фундаментов ленточного типа.

До начала работ составляется схема с основными параметрами расположения арматурного каркаса. Диаметр арматуры – 10-12 мм. Глубина свай должна быть ниже уровня промерзания грунта.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное упрочнение фундамента является залогом длительного эксплуатационного срока здания (20–40 лет), поэтому данной процедуре должно быть уделено особое внимание. Но опытные мастера советуют проводить ремонтно-профилактические работы каждые 10 лет.

Как правильно гнуть арматуру

Существует множество способов сгибания арматуры своими руками. В зависимости от температуры, при которой происходит процесс сгибания, выделяют горячий и холодный способы гибки. В первом случае место сгиба арматуры нагревается паяльной лампой до температуры порядка 800 градусов, а затем сгибается на нужный угол под ударами молотка. Данный способ хорош тем, что не требует значительный физических усилий или наличия специального оборудования для сгибания арматуры.

Но не следует забывать о том, что из-за нагрева и последующего остывания место сгиба становится хрупким и в дальнейшем может треснуть. Если вы выбрали горячий метод гибки, позвольте стержню остыть на воздухе и не охлаждайте его водой.

Холодная гибка происходит без подогрева, что снижает риск ухудшения качества металла в месте сгиба.

станок для гибки

В зависимости от применяемого оборудования выделяют четыре способа холодной гибки:

1. Арматуру небольшого диаметра (не более 8 мм) можно согнуть своими руками, но так вы не сможете получить точный угол.
2. Вы можете собрать простейшее устройство для гибки арматуры из двух обрезков труб, подвижного и закрепленного. Металлический стержень фиксируют в неподвижной трубе, а на его свободный конец надевают вторую трубу и используют ее как рычаг.
3. Вы можете получить простейший станок для сгибания арматуры, если приварите к металлической станине стальной уголок и рычаг с поворотной платформой. Закрепив стержень в уголке, вам достаточно будет повернуть платформу при помощи рычага, и вы получите арматуру, согнутую под нужным вам углом.
4. Если вам предстоит большой объем работ, рекомендуем приобрести промышленный станок для сгибания арматурных прутьев с электрическим, механическим или гидравлическим приводом.

Что нужно знать об арматуре

При усилении бетонного основания используется два вида строительной арматуры:

• класса A-I — гладкая;
• класса A-III — ребристая.

Гладкая арматура используется в ненагруженных зонах. Она только формирует каркас. Ребристая арматура, благодаря развитой поверхности, обеспечивает лучшую адгезию с бетоном. Такие прутки применяются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах того же фундамента.

Диаметр прутка зависит от типа почвы и массы сооружения.

Таблица № 1. Минимальные нормативные диаметры арматуры

Если предполагается строительство деревянной одноэтажной постройки на плотном грунте, можно принимать табличные значения диаметров арматуры. Если же дом массивный, а почвы пучинистые, диаметры продольной арматуры берутся в пределах 12–16 мм, в исключительных случаях — до 20 мм.

В расчетах вам пригодятся сведения об арматуре из ГОСТ-2590–2006.

Таблица № 2

Основные правила армирования ленточного фундамента.

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

1. Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
2. Сварные соединения запрещаются. разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
3. Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
4. Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
5. Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
6. Расстояние между поперечинами может быть от 25 до 45 сантиметров. не желательно нарушать этот диапазон при малоэтажном строительстве.
7. Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).
8. Продольные прутья укладываются через каждые 40 сантиметров высоты фундамента. Например, при высоте в 120 сантиметров необходимо укладывать 3 слоя продольной арматуры

Совет мастера: все данные должны соответствовать СНиП фундаментов и , лучше будет подробно прочитать требования перед началом работ. Не полагайтесь на «глаз», все работы должны быть выполнены согласно инструкции и нормам.

Как правильно армировать ленточный фундамент.
