Дымоходы из кирпича своими руками

Конструкция дымохода

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Размеры и форма дымохода как предмет фантазии

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок. Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее. Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.

Оптимальная длина трубы для отвода дыма от 5 до 10 м. Если конструкцию сделать короче конька, будет плохая тяга. При длине превышающей 10 м сильная тяга будет провоцировать излишнее горение, следовательно, возрастет расход топлива.

На гладкой внутренней поверхности меньше оседает копоти, поэтому все чаще при монтаже дымохода используют металлическую трубу.

Кирпичные конструкции постепенно отодвигают на второй план, так как они занимают место в помещении и нуждаются в чистке чаще, чем дымоходы, выполненные из современных материалов.

Правила и вариации выполнения кладочных работ

Труба, кирпич для которой является основным и незаменимым материалом изготовления сегодня снова начинает пользоваться востребованностью и популярностью, такая труба за счёт своей громоздкости и массивности часто, возводиться именно вместе с домом и реже уже в тот момент, когда он построен. По своим конструктивным особенностям такие трубы могут быть:

• Несущими – в этом случае роль одной из перегородок будет выполняться несущей перегородкой, стеной вашего дома;
• Также дымоход может быть отдельностоящим и в этом случае, вовсе не прилегать ни к каким стенам и перекрытиям своими боковинами.

Дымоход из кирпича независимо от выбранной разновидности и своих конструктивных особенностей, укладывается по схожей и практически ничем не отличающейся технологии и последовательности работ.

Кладка дымохода из кирпича производиться в несколько этапов, исходя из чего, такая дымоходная вытяжка может подразделяться на определённые конструктивные элементы:

• В первую очередь для дымохода из кирпича создаётся отдельный фундамент, так как конструкция будет достаточно тяжёлая, глубина такой ямы составит порядка 30-50 сантиметров, а форма зависит от сечения дымохода и часто бывает прямоугольной или квадратной. Габариты ямы фундамента также зависят от особенностей и массы вашего дымохода, на дно утрамбовывается песок и щебень, либо колотый кирпич, сама ширина и длина такого котлована будет больше на 10-20 сантиметров, чем дымоход;
• Второй элемент любого кирпичного дымохода – это его каналы, которые могут иметь как прямоугольную, так и квадратную форму, каналы должны иметь определённые габариты которые могут составлять на выбор 140 на 140 миллиметров или 140 на 200. Для такой дымоходной вытяжки из кирпича, необходима периодическая перевязка рядов, а как метод кладки можно воспользоваться укладкой ложковым или тычковым методом. При выкладке каналов кирпичного дымохода, уделите внимание тому, чтобы сечение не изменялось, а сама конструкция оставалась идеально ровной. Для упрощения работ предварительно рекомендуется создать шаблон из металлических прутьев или досок, который по мере выполнения кладочных работ будет продвигаться вверх;
• Печь, кирпич дымоходы с которым будут максимально прочными и огнеупорными, в целях дополнительной защиты можно оштукатурить с внешней стороны, однако делать это внутри конструкции не рекомендуется, так как в результате воздействия высоких температур, образования кислот, сажи, копоти и других продуктов горения, распада, такая защита может стать причиной разрушения дымоходной вытяжки;
• Дымоход, кладка которого практически завершена, в целях защиты должен заканчиваться специальным оголовком, который часто изготавливается из стальных пластин и прутьев, а для укрепления и усиления такой конструкции, лучше всего создать своими руками шапку из бетона. Шапку необходимо устанавливать на расстоянии не менее чем за пять сантиметров за пределами дымоотводящих каналов, такими образом снег, дождь и другие внешние возбудители не смогут попадать вовнутрь конструкции и портить отделку. При этом заранее проделайте и предусмотрите в шапке дымохода несколько отверстий, которые будут предназначаться для вывода продуктов горения и скопившихся остаточных газов:
• Также на печь вашего дымохода предварительно насаживается специальная труба, которая будет иметь специальную задвижку, после того как она будет хорошо зафиксирована, она обкладывается кирпичами по специальной схеме, с выполнением периодической перевязки. После того как насадная часть закончится, необходимо расширить дымоходный проход и но делать это необходимо только с наружной части, в целом на 200-250 миллиметров, внутреннее сечение изменять нельзя;
• Труба далее поднимается без изменений до достижения уровня кровли, после чего производим его расширение на 100-150 миллиметров для каждой стороны, такой элемент ещё значится печниками как выдра. За счёт выполнения такого перехода и резкого расширения дымоходной трубы, все осадки, дождь, снег и загрязнения не смогут проникнуть и отложиться в зоне кровли, дымохода и чердачного помещения;
• Правильный дымоход должен состоять из дымоотводящего канала, который будет находиться на самой крыше, его необходимо начинать выкладывать после того, как уже сделана выдра;
• Также кладка дымохода из кирпича, цена на который зависит от сложности и объёма работ, не может выполняться без установки дополнительной защиты такой вытяжки, а именно без флюгера. Его ещё называют воротником, в основе которого лежит листовой металл, медь, алюминий или оцинкованная сталь, которая представлена двумя тонкими пластина расположенными под определённым углом. Флюгер, позволяет своевременно устранить все осадки, которые попадая на него, не скатываются на облицовочный материал и не попадают в чердачное помещение, а смахиваются с такого воротника, посредством его вращения.

Дымоход из кирпича для котла, печи или камина строиться одинаково, однако при постройке такой вытяжки не стоит пренебрегать не одной из описанных и представленных выше составляющих, так как только вместе они обеспечивают безопасную и бесперебойную работу такого механизма.

Дымоход из кирпича своими руками

В наши дни постройка загородного жилья завоевывает массовый характер. Также наравне с этим повысилось внимание к печам и каминам, народ стремится возводить отопительные приборы по давним, испытанным технологиям, оставшимся им от предков. Но печное искусство в обусловленной стадии формирования нашего государства в некоторых областях было практически целиком потеряно. Сегодня мы попытаемся помочь вам сделать дымоход из кирпича своими руками в давних традициях.

Главные составляющие дымохода из кирпича

Итак, что конкретно из себя представляет данный дымоход?

С начала – труба надсадная, которая ставится непосредственно прямо на печи (в ней – заслонка). Выкладывается данная труба с применением специальной перевязкой кирпичей.

За 5-6 рядов до перекрытия между этажами надсадная часть завершается, и завязывается так называемая — шейка распушки.

Распушка – это последующее расширение дымохода. Ее сечение остается таковым же, как и во всей трубе. Уширяется, лишь только внешняя часть распушки – на 25-40 см.

Устройство дымоходов из кирпича

Часть кирпичного дымохода, которая выходит на чердак – это стояк, прямая часть, которая будет проходить до самой крыши.

Следующей частью является — выдра, специальное расширение с четырех краев , не менее, чем на 10 см. Собственно благодаря ему атмосферные осадки не оказываются в промежутках между крышей и дымоходом в чердачном отсеке сооружения.

Устройство дымоходов из кирпича

А вот далее за выдрой выкладывается шейка – подобных же габаритов, как и дымоход. Завершается ее кладка конечным расширением, каковое сформирует собой оголовок дымохода. На него уже можно установить металлический колпак или дефлектор, для того чтобы сберечь сам дымоход от дождя, снега и т.п. Да и для тяги данное сооружение тоже неплохо способствует. (см. Как сделать дефлектор своими руками.)

Кладка дымохода своим руками

Знакомство с чертежами

Перед вами чертеж кирпичного дымохода. Хотя существует масса прочих вариаций, это типовая схема дымохода кирпичного для камина или печи. Применение внутри подобного дымохода труб из металла, особого сплава может легко превратить его в дымоход кирпичный для газового котла. Однако на сегодняшний день нас интересует дымоход кирпичный для печи или камина.

Cхема дымохода из кирпича

Номерами на чертеже отмечены :

1. — Флюгер.
2. — Оголовок.
3. — Шейка трубы.
4. — Цементный раствор.
5. — Выдра.
6. — Кровля крыши.
7. — Обрешетка.
8. — Стропила.
9. — Стояк.
10. — Разделка (распушка).
11. — Перекрытие.
12. — Изоляция.
13. — Дымовая заслонка.
14. — Шейка печи.

Подготовка – начальные шаги

Перед тем, как приступать класть кирпичный дымоход, для него сооружают фундамент прямоугольной формы. Его можно построить из полнотелого кирпича или бетона с металлической арматурой, главнейшее, чтобы по вышине он попал не ниже 30 см. А по ширине фундамент обязан находиться на 15 см выше, чем сам дымоход.

Типовое устройство дымохода из кирпича

Какой бы ни была вышина возводимого сооружения, делать дымоход необходимо будет не меньше, чем пяти метровой вышины – по другому тяга будет слабая. Выкладывать данный дымоход надо красным полнотелым или из особого огнеупорного кирпича. В качестве связующего раствора допускается применять цементно-известковый или цементно-песчаные смеси, а там, где температурный режим будет особенно высокой, потребуется особенный раствор для кладки печей.

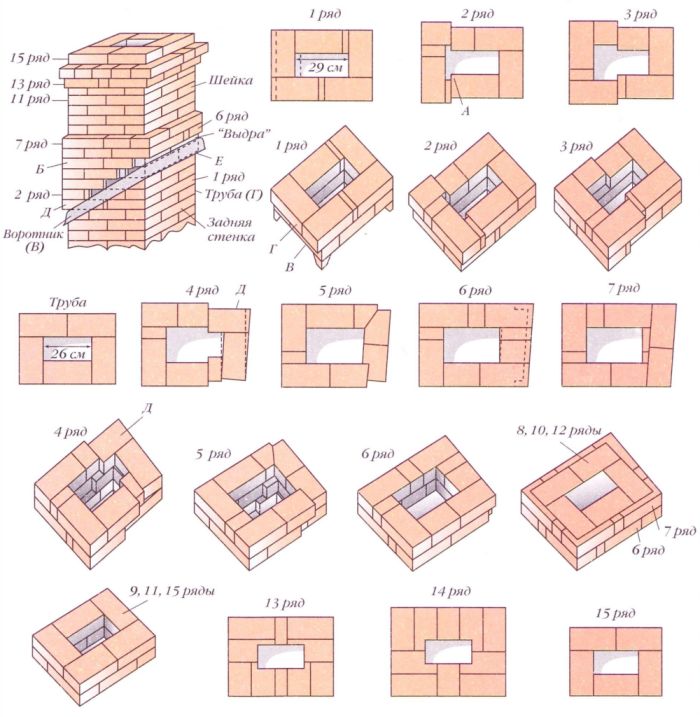

Каким образом происходит кладка типового дымохода из кирпича, вы можете внимательно разобрать дальше, в представленной детальной схеме:

Cхема кладки дымохода из кирпича

Опытные печники отбивают необходимый кусочек от кирпича одним ударом по тому – но, если у вас отсутствует этакий навык, примените обыкновенную шлифовально-отрезную машинку и маркер для пометки. Собственно таковые инструменты дадут возможность вам изготовить верные пластины для дымового канала в районе разделки и выдры.

Кладка дымохода

Первые шаги

Кладка дымохода из кирпича

Необходимо учесть что ширина, и высота дымохода будет напрямую зависеть от того, каковой толщины будут сделаны швы у кладки – они обязательно обязаны быть равными! В общем, толщина стен кирпичного дымохода – примерно 100 мм, что поистине обеспечивает надежную пожаробезопасность.

Продолжаем возведение

Как выложить дымоход из кирпича

Завершение — отделка

Внутреннюю поверхность дымохода для гладкости отделайте штукатуркой. Зачем? Дело в том, что чем более шероховат дымоход в нутрии, тем больше на его стенках будет садиться сажа. А она ухудшает тягу и в одно прекрасное время может запросто воспламениться, что совершенно небезопасно. Лишь саму штукатурку наносите верно.

Труба дымохода из кирпича

Многие бывалые печники также полагают, что кирпичный дымоход необходимо белить, и снаружи – эдак будет разом видать, где просачивается сквозь совсем неприметную щель копоть.

Дымоход из кирпича своими руками Подробно о том, как построить дымоход из кирпича своими руками. Схема и понятные чертежи дымохода, основные составные части и их назначения.

Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. задача любого дымохода – это удалять из здания продукты сгорания топлива.

А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей.

Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи. В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: _pechi/

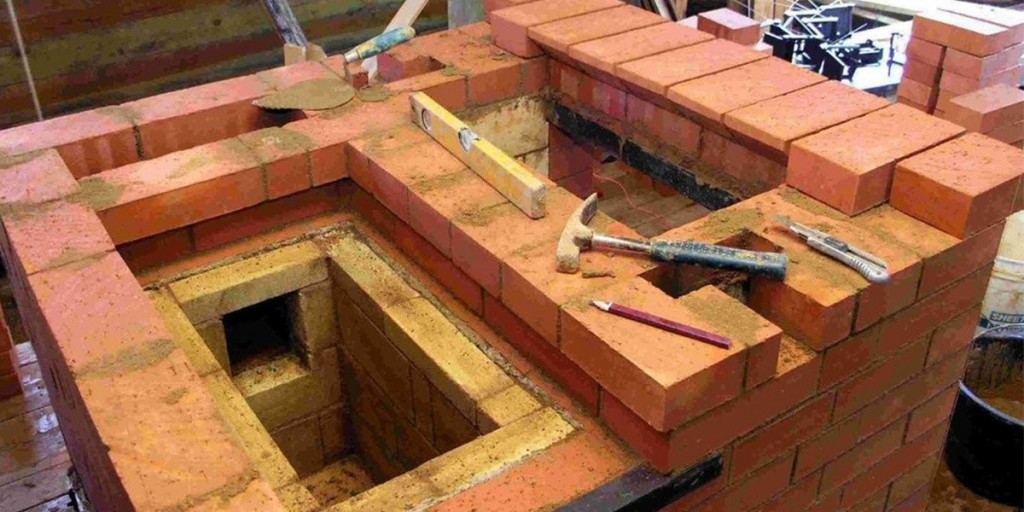

Кладем дымоход – кирпич за кирпичом

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм.

Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал.

Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа.

А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно.

Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: _block/

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см.

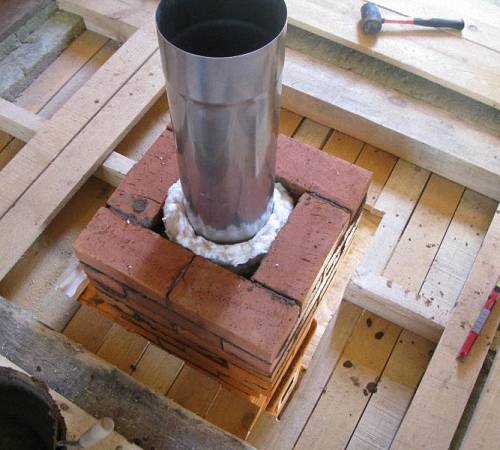

Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума.

Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео -video/

• Владимир
• Распечатать

Монтаж дымохода из кирпича. Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

• По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

Виды дымохода: схема

• Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
• По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
• Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Внимание! Внутри сам дымоходный канал должен иметь прежний размер, поскольку утолщение идет только за счет внешних стенок.

• Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
• Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
• Снова в несколько рядов выложите шейку трубы.

Помните, что внутренняя часть дымохода должна быть гладкой

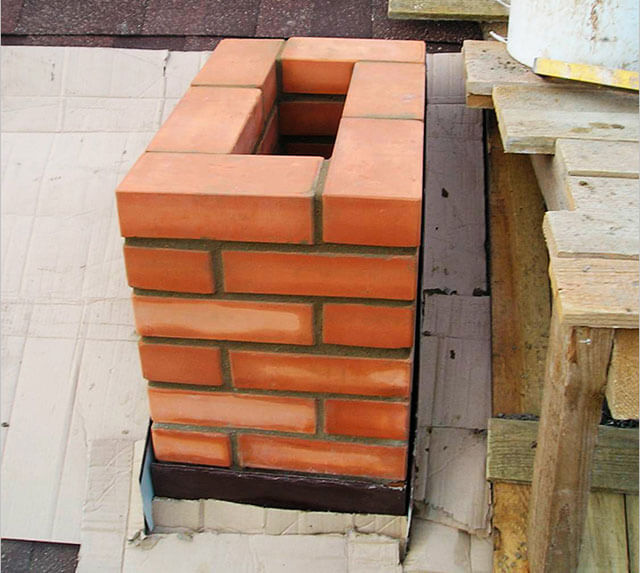

• Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
• Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Конструкция дымовой трубы

1. — металлический колпак, часто именуемый «зонтом». Очертания это приспособление может иметь самое разнообразное, то оно всегда выполняет функцию защиты очага от проникновения внутрь осадков и ветра,
2. — оголовок дымовой трубы представляет устройство, состоящее из выступающих наружу кирпичей, выполненных для защиты шейки трубы от дождя и снега. Осадки будут стекать по колпаку. Зонт фиксируется также на выступающей части оголовка,
3. — шейка дымовой трубы,
4. — тщательно гидроизолированная наклонная поверхность выдры, которая применяется для отведения воды, попавшей на шейку трубы,
5. — выдра характеризуется стенками, которые намного толще, чем сама шейка трубы. Выдра устанавливается в месте проведения дымохода через потолочное перекрытие и крышу. Так как выдра имеет толстые стенки, она защитит кровли от перегревания,
6. — кровельный материал,
7. — обрешетка стропил,
8. — стропила,
9. — стояк трубы в районе чердака.
10. — распушка начинается под потолком здания, проходит через чердак и заканчивается на одной прямой с балками перекрытия дома. Этот обязательный элемент дымовой трубы также характеризуется толстыми стенками, что позволяет предотвратить перегревание и опасное возгорание деревянных балок. В некоторых случаях вместо распушки используется металлический ящик, устраиваемый вокруг дымовой трубы. Внутрь такого ящика насыпают засыпку из гравия, керамзита либо вермикулита. Рекомендуемая толщина прослойки варьирует от десяти до пятнадцати сантиметров.
11. — балки перекрытия,
12. — изоляция, в качестве ее используется асбест. Это самый надежный материал, который поможет защитить деревянные конструкции от соприкосновения со стенками дымохода, — дымовая задвижка, отвечающая за регуляцию тяги и осуществление полноценного процесса горения топлива,
13. — шейка дымовой трубы, начинающаяся на самой верхней части очага (перекрыше).

Процесс кладки

После проведенных расчетов, но до начала кладки, необходимо выполнить закупку материала, который потребуется в процессе работы. Главным из них является кирпич. Для кладки качественной конструкции подходит только кирпич первого сорта. Он хорошо обожжен и практически не имеет изъянов. Кроме него, потребуется раствор. Некоторые из распространенных составов приведены по компонентам в таблице ниже. В согласии с выбранным вариантом производится закупка составляющих. Из инструмента потребуется уровень, болгарка, мастерок, емкость для замешивания раствора и приборы для замешивания.

На иллюстрациях ниже показаны варианты, которыми может осуществляться формирование внутреннего канала конструкции. Если выбран вариант насадной трубы, тогда кладка начинается с оставленного отверстия в последнем сплошном ряду на печке. Начинается формирование канала одним из перечисленных способов. Начальный элемент трубы называется шейкой. Ее высота обычно равна пяти или семи рядам кирпича, но при этом она должна не доходить на три ряда до потолка. Когда эта часть дымохода готова, можно переходить к распушке. Конструкция получила свое название в силу увеличивающегося размера трубы. Делается это для обеспечения пожаробезопасности Утолщенная стенка обладает меньшей теплоотдачей, поэтому неспособна повредить потолок. Чтобы добиться увеличения толщины стенок, необходимо выдвинуть кирпичи за пределы дымохода на 3 см. При этом образовавшиеся щели заполняются обрезками кирпича, как это можно видеть на иллюстрации ниже.

Каждый последующий ряд распушки должен выступать на такое же расстояние по отношению к предыдущему. При этом последний из них должен быть выведен таким образом, чтобы по уровню совпадать с полом чердака. Когда кладка распушки завершена, можно переходить к выгону стояка. Его размер будет в точности соответствовать тому размеру, который был использован до распушки. Высота этого участка трубы должна быть такой, чтобы коснуться нижней части кровельного настила. После этого можно начинать формировать «выдру». Она имеет небольшой выступ с одной стороны, как показано на иллюстрации выше. Обращен этот элемент в сторону карниза и его задачей является защита узла выхода дымохода через кровлю.

Когда проход через кровлю осуществлен и «выдра» сформирована, можно переходить к установке металлического колпака. Задачей последнего является защита канала дымохода от попадания в него осадков. Особое внимание также стоит уделить узлу примыкания кровельного материала к трубе. Зазоры закрываются специальным фартуком, который надежно прилегает к конструкции. Материал его изготовления и способ фиксации напрямую зависит от того, какой вид кровельного настила используется. Если речь идет о шифере, то в продаже можно найти специальные эластичные накладки, которые принимают форму волн и плотно стыкуются к трубе. Процесс кладки такого дымохода наглядно показан в видео ниже.

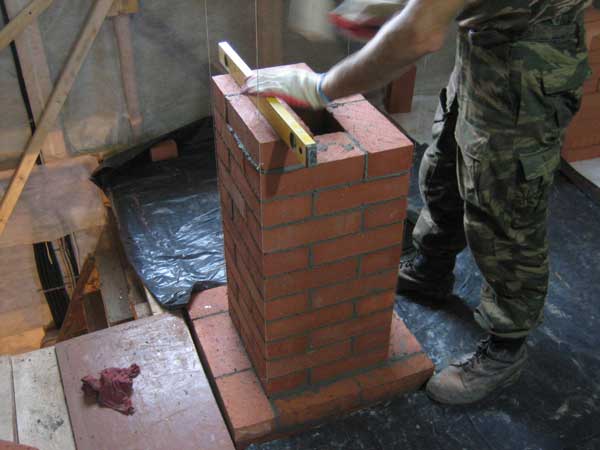

Совет! Во время кладки через каждые четыре ряда необходимо производить зачистку внутренних стенок дымохода, убирая излишки раствора, чтобы поверхности были гладки. Также требуется периодическая проверка вертикального уровня трубы.

Дымоход из кирпича, осваиваем самостоятельно профессию печника

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С 0, а шамотный до 1000 С 0.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.

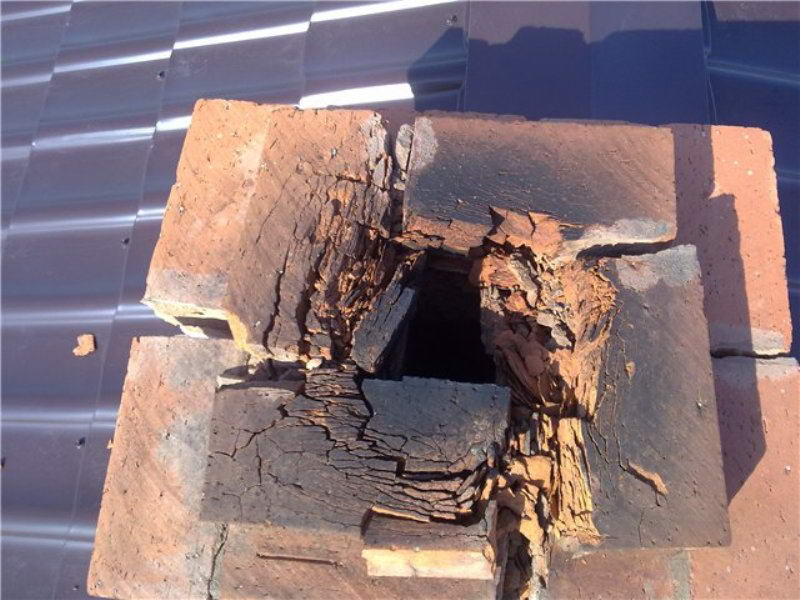

4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

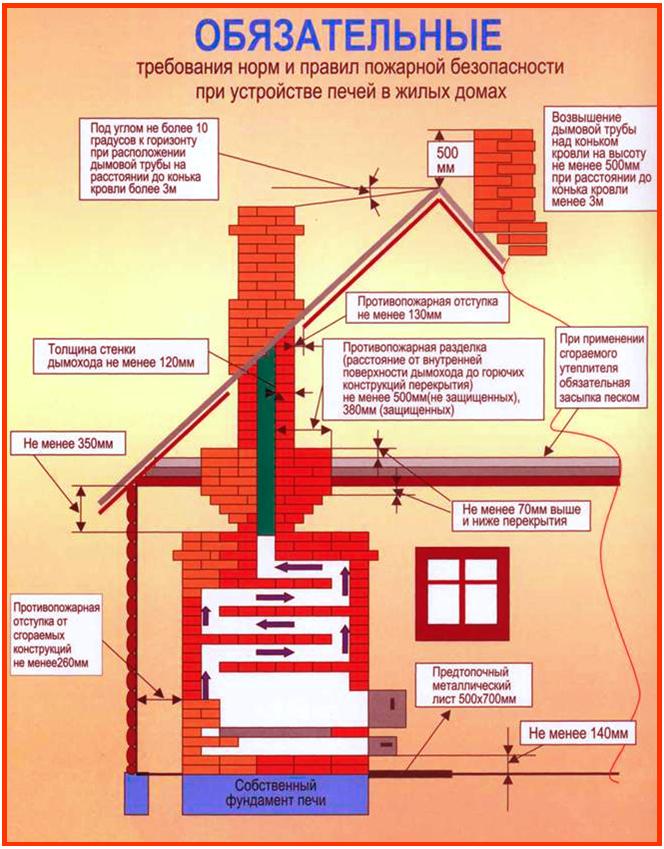

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Каминный дымоход

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

Кирпичная труба – характеристика и процесс возведения

Если обратить внимание на частные дома, расположенные вокруг вас, в большинстве из них дымоход изготовлен из кирпича. Кроме того, они отлично зарекомендовали себя и для саун, а также для других построек, где для отопления используют печи, котлы и камины. Ниже мы расскажем, что представляет собой кирпичная труба для дымохода, как ее сделать, а также дадим полезные рекомендации профессионалов.

Но, перед этим необходимо напомнить, что получить максимальную отдачу от конструкции можно только при соблюдении определенных правил ее строительства. В противном случае дым начнет поступать в помещение, а не выходить из него.

Гидроизоляция узла прохода сквозь кровлю

Защита места прохождения дымохода сквозь кровлю является финальным этапом строительства. От того, насколько качественно будет выполнена гидроизоляция, зависит долговечность дымохода, поэтому этому моменту уделяют самое пристальное внимание.

Внешний фартук надёжно защищает узел прохода сквозь кровлю от осадков и конденсата

Заделывать щель между печной трубой и кровлей одной лишь мастикой или герметиком недостаточно. Со временем слой уплотнителя отходит от стояка, растрескивается и перестаёт выполнять свои функции. Для надёжной защиты от влаги должен выполняться ряд условий.

1. Место выхода трубы наружу располагают как можно ближе к коньку, чтобы минимизировать образование снеговых шапок в зимнее время.
2. При монтаже кровельного покрытия место примыкания к стояку оборудуют системой отвода влаги, влагостойкой мембраной и защитным фартуком.
3. В месте крепления фартука к трубе выполняют штробу глубиной 1–2 см. Этого будет достаточно, чтобы осадки и конденсат не попадали в место стыка.
4. Для гидроизоляции используется герметик, устойчивый к постоянным изменениям температуры.

При желании конструкцию можно прикрыть ещё одним кожухом, который сделает её более эстетичной.

Видео: защита кирпичного дымохода от дождя

Не следует думать, что кирпичный дымоход — это сооружение прошлого века. Напротив, самые технологичные печные трубы представляют собой двойную конструкцию из кирпичного кожуха, внутри которого установлена стальная гильза. Такие трубы отличаются максимальным сроком службы и способны добавить несколько пунктов в копилку тепловой эффективности печи. Как вы сами могли убедиться, строительство дымохода из кирпича не требует каких-либо специфических умений и вполне по силам человеку, который привык всё делать своими руками. Так что приступайте к расчётам и смело беритесь за дело!

Подготовительные работы

Перед тем как начать кладку дымохода, делают следующее:

1. Закладывают фундамент (кроме насадных труб).
2. Вырезают проем в стене (при установке дымохода снаружи) или перекрытии (при внутреннем монтаже).

Фундамент можно соорудить из армированного бетона либо обычного полнотелого кирпича. Минимальная высота фундамента – 300 мм, по ширине же он должен превосходить дымоход на 150 мм по контуру его поперечного сечения. Кладка нижнего участка

Нижнюю часть трубы, где температура дымовых газов является наибольшей, следует выкладывать огнеупорным кирпичом на специальном растворе, предназначенном для кладки печей и каминов (реализуется в строительных магазинах).

Если труба является насадной, то шейка печи должна иметь в высоту не менее 3-х рядов. Обязательна перевязка швов, при этом оптимальное значение их ширины составляет 15 мм.

Кладка нижней части трубы

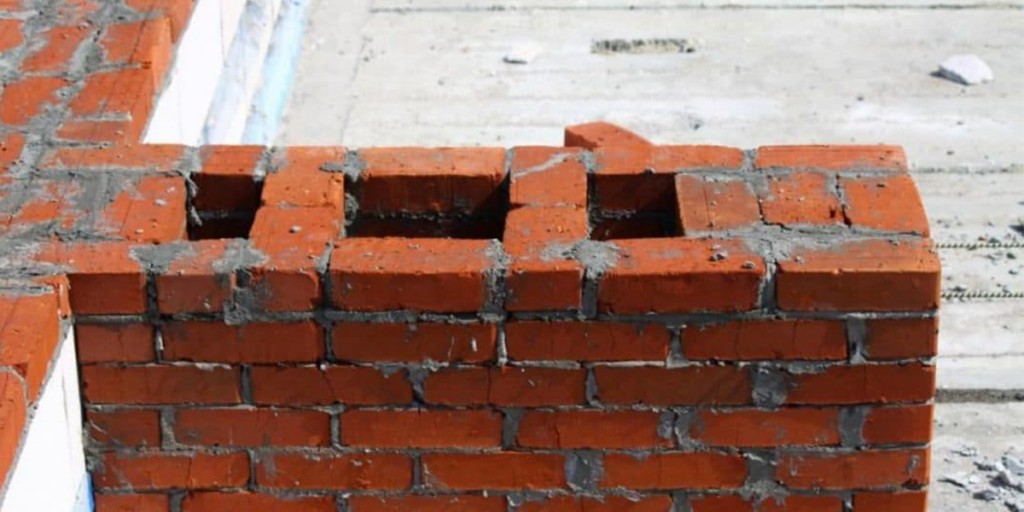

Если в дымоходе сооружается несколько каналов, то перегородка между ними не должна держаться на одном только растворе: кирпичи должны быть частично внедрены в прилегающие к ним стенки трубы.

На нижнем участке дымохода следует установить шиберную заслонку и вьюшку.

По мере возведения трубу изнутри оштукатуривают.

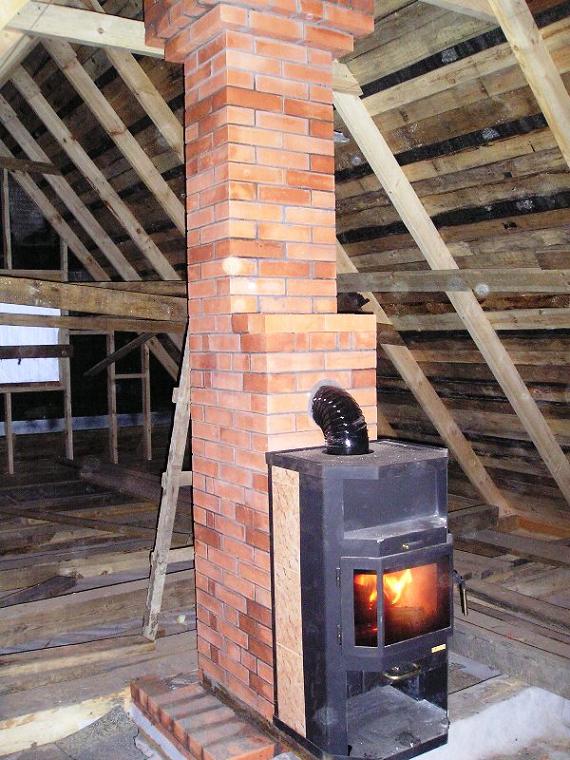

Кирпичный дымоход

Помимо привлекательного внешнего вида, дымоход из кирпича обеспечивает отличную тягу, благодаря чему горение дров происходит эффективнее, и в помещении становится намного теплее.

Но чтобы добиться такого эффекта, печная труба должна быть правильно возведена, со строгим соблюдением плана и схемы порядовки. Готовую конструкцию важно надежно защитить от негативного влияния погодных и механических факторов.

Для этих целей отдельно изготавливается или покупается железный колпак.

Преимущества и недостатки

Создать уют и комфорт в частном доме невозможно без кирпичных печей.

Однако их обустройство тоже важно тщательно продумать, и здесь немаловажное значение имеет то, как выложена дымоходная труба из кирпича.

На современном строительном рынке популярностью пользуются металлический дымоход-сэндвич, однако для его обустройства понадобится больше финансовых затрат. Основными достоинствами кирпичной трубы являются:

• продолжительный срок эксплуатации;
• красивый внешний вид;
• надежность;
• возможность выложить самостоятельно;
• недорогостоящий ремонт.

Однако прежде чем построить кирпичный дымоход своими руками, важно подробно ознакомиться с недостатками, среди которых значимыми считаются:

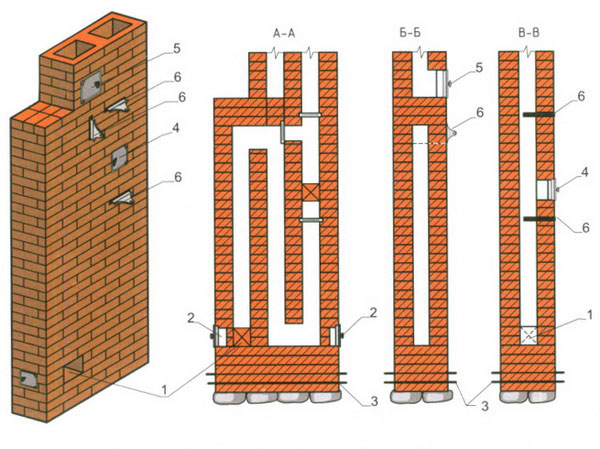

Перед возведением конструкции нужно составить чертеж.

• Большой вес конструкции. Если дом старый, со слабым фундаментом и крышей, выкладывать кирпичную трубу будет рискованно, потому как основное строение может не выдержать такой нагрузки и начать разрушаться.
• Продолжительный срок возведения. В отличие от железной сэндвич-трубы, для нормального функционирования кирпичного дымохода сначала составляются чертежи и схема кладки, после закупается материал, а порядовка тоже формируется и высыхает не за один день.
• Прямоугольное сечение трубы. Чтобы тяга была хорошей, отверстие рекомендуется формировать круглой формы. Однако устройство дымохода предполагает формирование прямоугольного колодца, из-за чего образуются завихрения, негативно влияющие на процесс горения.
• Быстрое накопление сажи. Внутренние стенки вытяжной трубы из красного кирпича отличаются шершавостью, из-за чего перегоревшие частички больше задерживаются на поверхности газоходов.

Какой мангал с дымоходом для беседки проще сделать — Своя беседка

Легкие итальянские перголы выглядят романтично, но нашему человеку ближе практичные и комфортные беседки, в которых можно пожарить мясо и отдохнуть, а для этого нужен капитальный мангал с дымоходом. Давайте разберем плюсы, минусы и эксплуатационные характеристики классических мангалов, плюс вы получите чертежи и пошаговый план строительства подобных конструкций своими руками.

В российском климате легкие перголы с решетчатой крышей не пользуются популярностью.

Пергола — это легкий навес с открытой решетчатой крышей. В таких беседках могут быть стены, но они также делаются из легких решеток и исполняют роль основы под вьющиеся растения.

Зачем сооружать дымоход в легкой беседке

С точки зрения ленивого обывателя, нет никакого смысла в обустройстве дымохода для уличного открытого навеса, ведь помещения как такового нет, есть только крыша с решетчатыми стенами и если ветер дует в противоположную сторону, то можно обойтись разборным мангалом.

Ключевое слово здесь «если», бывалые дачники знают, что стоит вам разжечь огонь и начать жарить мясо, как по «закону подлости» весь дым пойдет на стол. А в защищенном мангале с дымоходом согласно законам физики теплый воздух, соответственно и дым должен уходить в трубу.

Без дымоулавливателя копоть будет оседать на потолке беседки.

Кроме того, без дымоулавливателя уже после второго использования мангала потолок в беседке покроется слоем сажи, а отчистить ее нереально. Плюс, чем больше вы будете готовить, тем интенсивней эта сажа будет сыпаться вам на голову. Вдобавок велика вероятность возникновения пожара.

Металлические дымоходы

Железная вытяжка намного легче, чем кирпичная, поэтому ее реально установить в любой беседке. Здесь вам не нужен капитальный фундамент и навыки каменщика, главное, чтобы стропильная система крыши смогла выдержать дополнительные 50-70 кг.

Кроме небольшого веса металлические конструкции обладают еще рядом преимуществ:

• Сделать своими руками такой абажур с трубой сможет любой домашний мастер. Причем даже если у вас нет сварочного аппарат, вы сможете собрать конструкцию на болтах, но об этом чуть позже;
• Существуют модели дымоуловителей, в которых предусмотрен вариант регулировки положения абажура по высоте, сделать их своими руками чуть сложнее, но все же реально;

Существуют модели дымоуловителей с возможностью регулировки по высоте.

• Обслуживать и ухаживать за такой конструкцией предельно просто, ведь сажа с гладкого металла снимается жесткой щеткой за 15 минут;
• Если беседка маленькая, то вы вполне можете обойтись сборным металлическим мангалом, который устанавливается под навесной дымоуловитель только на время приготовления, а дальше убирается, тем самым освобождая место;
• Любая металлическая конструкция разбирается, а значит, есть возможность перенести ее в другую беседку.

Для подвесного дымоулавливателя подойдет переносной мангал.

Если правильно подобрать металл и грамотно собрать дымоход, то существенных минусов у таких конструкций нет. Качественный железный дымоход простоит столько же, сколько сама беседка.

Если нижний край подвесного дымоуловителя находится на расстоянии более полуметра от края мангала, то трубу желательно оборудовать принудительной вытяжной вентиляцией.

Высокотемпературный дымовой вентилятор решит проблему тяги в дымоходе.

Кирпичные дымоходы

С сооружением кирпичной конструкции, конечно, придется повозиться, но у этого сооружения есть свои существенные плюсы:

• Капитальный крытый кирпичный дымоход, при условии грамотной кладки, гарантировано обеспечивает хорошую тягу, такой мангал уже не будет дымить;
• Если взять красивый облицовочный кирпич, то обычный мангал превратится в произведение искусства;
• Кирпичные конструкции, конечно, дольше нагреваются, но зато они аккумулируют в себе тепло, что очень важно в процессе приготовления пищи;
• В таких мангалах открыта только фасадная часть, остальные 3 стороны закрыты. Если установить на фасад металлические дверцы, то мангал автоматически превращается в духовой шкаф или коптильню;
• Кирпичная кладка не боится никаких капризов погоды и не ржавеет, соответственно ей не нужен уход, а если даже и появится какая-то трещинка, то она легко заделывается специальной жаропрочной замазкой;
• Кирпичная конструкция, защищенная крышей беседки способна прослужить не менее 25 лет, хотя на некоторых дачах встречаются кирпичные мангалы сложенные еще полвека назад.

Кирпичные сооружения весьма долговечны.

Существенных минусов у таких сооружений всего 3:

1. Конструкция тяжелая и под нее обязательно придется обустраивать литой армированный фундамент;
2. Кладка кирпича требует определенного навыка, но поверьте, освоить эту науку не так сложно, тем более, что мангал — это не дом и идеальная кладка там необязательна;
3. Оппоненты указывают на высокую стоимость, но здесь вопрос спорный, дымоулавливатель из хорошей толстой нержавейки или меди с утепленной сэндвич трубой вряд ли обойдется дешевле, чем несколько десятков кирпичей с раствором.

Как самому сделать дымоход

Как я уже упоминал металлическую конструкцию соорудить проще и быстрее, но везде есть свои тонкости.

Вывод

Все представленные выше варианты дымоходных конструкций рабочие. Если вы собираетесь их сделать своими руками, особое внимание я рекомендую обратить на те мелочи, о которых было рассказано. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Кирпичный мангал с металлическим куполом намного проще в обустройстве.

Упрощенный тип

Этот вид дымохода без выдры. Не имеет он и распушки. Для укрепления конструкции в дымоходе, точнее, по его периметру, делают рамку. Используя резьбовые соединения, рамку прикрепляют к дымоходу. Проследите, чтобы она была прикреплена на уровне потолка. Потом ее фиксируют. Фиксация проводится к балкам перекрытия. Зафиксировать рамку можно пластинами из металла. Также для этой процедуры можно использовать строительную арматуру. Что именно вы выберите, не столь важно. Главное, чтобы дымоход был прочным и не шатался. Чтобы провести герметизацию, используют металлические листы.

В канавку вкладываются защитные фартуки. Перед этим их сгибают. Плоскости канавки в этом случае прорезанные. Чтобы влага не попала, все места прилегания обрабатывают герметиком. Какой именно будет герметик – неважно.

Проход упрощенного дымохода сквозь крышу

Если берете для кладки уже использованный кирпич, проштукатурьте внутренний канал. Поверхности должны быть гладкими.

Какая именно конструкция наиболее подходит для вашего помещения, думайте сами. Можете проконсультировать со специалистом.

Только вам решать доверите ли вы строительство профессионалу, или будете обустраивать дымоход из кирпича своими руками. Но в любом случае изделие должно получиться надежным и безопасным, чтобы эффективно выполнять свои функции.

Общие правила строительства

• Высота трубы над крышей;
• Основной материал;
• Раствор.

Высоту кирпичной трубы рассчитывают с учетом наклона крыши и высоты конька.

Важно! От правильной высоты зависит сила воздушной тяги. Также, это регламент противопожарной безопасности. Воздушные завихрения могут спровоцировать пожар, если кровля не огнеупорна.

Кладка дымовой трубы осуществляется красным кирпичом марки М200. Красный кирпич способен выдерживать температуры до 800 градусов Цельсия, но для прокладки каналов около обогревательной части печи, лучше использовать шамотный, огнеупорный кирпич, чтобы избежать расколов или сгорания материала. Все сложенные кирпичи должны быть качественными (гладкими по бокам). На неровной поверхности ускорится образование сажи, что ведет к снижению тяги и даже воспламенению. При кладке внутреннюю часть нужно сразу очищать по швам.

Раствор для кладки печной трубы бывает двух видов. Глиняный или цементно-глиняный. Обычно все печи выкладывались на глиняном растворе, так как глина огнеупорна и не трескается, но для повышения прочности кладки, в кладочный раствор можно добавить цемент.
