Гибкая черепица Шинглас: виды и характеристики

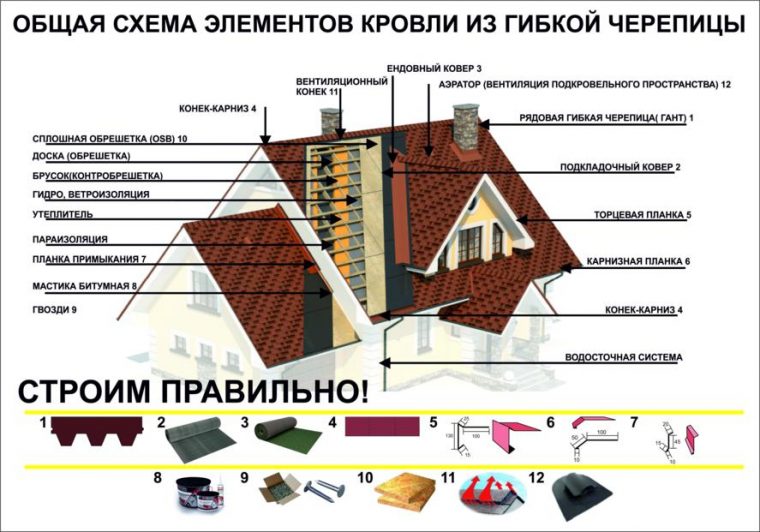

Схема устройства кровли

* при небольшом изломе ската перелом укладывается только из рядовой черепицы, при этом используется строительный фен (металлический капельник не используется).

Многослойная защита

Наиболее важный и ответственный этап работ при монтаже кровли — правильно уложить всю многослойную конструкцию, которая призвана сохранять тепловой баланс внутри дома во все времена года (зимой препятствовать его рассеиванию, а летом препятствовать его проникновению от нагретой крыши), а также препятствовать проникновению паров влаги в теплоизоляцию.

К монтажу данной конструкции можно приступить двумя способами: изнутри дома и снаружи. Второй способ более удобный и простой, но подходит такой способ только в сухую солнечную погоду. При этом способе монтаж теплоизоляции осуществляется снаружи здания, она укладывается между стропилами поверх смонтированной изнутри пароизоляционной плёнки. Поверх листов теплоизоляции необходимо смонтировать следующие слои конструкции: ветровлагозащитную плёнку, обрешётку, сплошное основание и гибкую черепицу.

В ближайшие дни ожидалась сухая погода, стояла середина лета. Поэтому был выбран именно этот способ (снаружи). Сперва была уложена пароизоляционная плёнка (рулонный материал «ТехноНИКОЛЬ»). С помощью контрбруса пленка крепилась горизонтально к внутренней стороне стропил. После этого, набив бруски контробрешётки на верхние венцы сруба, приступили непосредственно к монтажу теплоизоляционного материала, в качестве которого был выбран базальтовый утеплитель «ТЕХНОЛАЙТ». Листы этого утеплителя толщиной 50 мм монтировали в три слоя.

Но погода внесла свои коррективы в наши планы, пошел сильный дождь, и мы едва успели накрыть уже уложенный утеплитель полиэтиленовой пленкой. Дождь и гроза не позволили продолжать работу.

На следующий день погода уже стояла сухая, но наученные горьким опытом решили отказаться от этого способа укладки теплоизоляции. Поэтому смонтированные листы теплоизоляции были демонтированы, пароизоляционная пленка снята. Мы приступили к работе над укладкой верхних слоев кровельной конструкции.

Подготовка основания

На наружной части стропил с помощью контрбруса закрепили ветровлагозащитную плёнку — супердиффузионную мембрану, предназначенную для предохранения теплоизоляции от выдувания тепла с поверхности утеплителя и раздувания его мелких фракций по всему объёму чердака, а также от намокания этого материала вследствие попадания дождевых капель в вентилируемую воздушную прослойку. После укладки плёнки на контрбрусе смонтировали обрешётку из обрезной доски с шагом, равным 20 см. Таким образом, в межстропильном пространстве образовались каналы для движения воздуха. В такой конструкции плёнка беспрепятственно пропускает выходящие из утеплителя пары в вентилируемое подкровельное пространство, откуда они удаляются потоком наружного воздуха.

Далее приступили к монтажу основания под укладку гибкой черепицы. Это основание должно быть сплошным, ровным, сухим и хорошо зафиксированным. В качестве такого основания были выбраны плиты ОСП_3 толщиной 9 мм, которые удовлетворяют всем перечисленным требованиям. При монтаже плит необходимо оставлять небольшие зазоры (около 3 мм) не случай температурного расширения плит.

Преимущества ↑

Виды и цены достаточно разнообразны, и все их объединяют неоспоримые достоинства. Отметим самые существенные:

• Маркировка СЕ. Отечественный материал соответствует европейским нормам качества.
• Легкость монтажа. Небольшой вес мелкоштучных гибких элементов просты в монтаже, не требуют при укладке специальных инструментов или техники. Самоклеющийся нижний слой способствует более прочному креплению листа-плитки. Идеально стыкуются даже на архитектурных элементах кровли сложной конфигурации. Высококачественные комплектующие максимально упрощают монтаж.
• Шумоизоляция. Это отличное решение для мансардных этажей. Битумный материал поглощает звук дождевых капель, уличный шум, обеспечивая больший комфорт для человека.

• Теплоизоляция. Учитывая, что битум неплохой теплоизолятор, а гибкая кровля к тому же не пропускает воздуха, она хорошо удерживает тепло в помещении.
• Шероховатость. Вероятность образования на крыше снежных лавин достаточно низкая;
• устойчивость к погодным нагрузкам. Шинглас создавалась с учетом особенностей непростого российского климата, которой свойственны сильные ветры, жара и морозы. Абсолютно влагонепроницаемая, устойчива к резким перепадам температур, не выгорает под лучами солнца, не подвержена коррозии, не гниет;
• Экологичность. Гибкую кровлю Shinglas от большинства других покрытий из битума отличает отсутствие токсичных выделений при нагревании под сильными лучами солнца.

Отметим также:

• Длительный эксплуатационный срок – порядка 50 лет при заявленной производителем гарантии в 30 лет. Срок полиса страховой ответственности составляет 10 лет.
• Минимальные отходы: даже при сложной конфигурации кровли их количество составляет до десяти процентов.

Технология укладки мягкой кровли Технониколь

На зданиях с плоской бетонной крышей рулонные полосы наплавляются на сухую ровную основу при помощи расплавленного битума. Неровную или рыхлую основу нужно подготовить: убрать все неровности, снять слой разрушенного бетона, при необходимости — залить поверхность свежим раствором. После чего выполняется гидроизоляция кровли материалом Технониколь.

При наклонных крышах кровля крепится комбинированным способом: на горячий битумный клей и кровельные гвозди со шляпками. Лучший материал обрешетки под такой материал — толстая водостойкая фанера, листы ДСП, OSB или зашивка вагонкой. В любом случае поверхность основы под кровельное покрытие должна быть идеально ровной.

Схема монтажа черепицы Шинглас

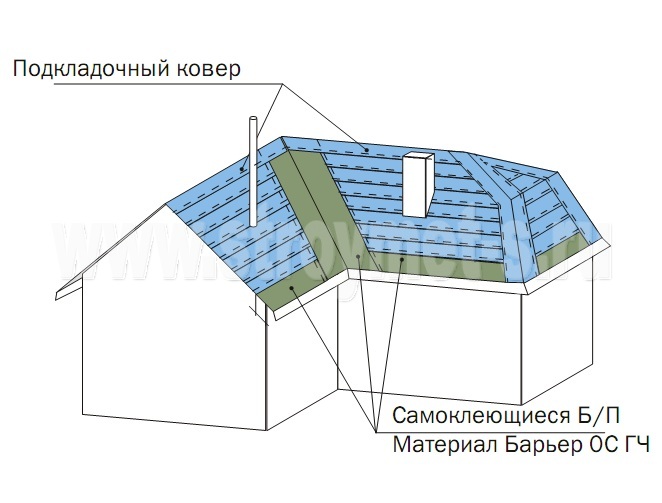

Мягкая кровля Технониколь укладывается на подкровельную подушку. Для стропильных крыш она укладывается на ендовы, переломы, и по периметру крыши.

При монтаже придерживаются таких правил:

• боковой нахлест соседних полотен — 80 мм;
• нахлест на торцевых стыках полотен — 150 мм;
• места нахлестов соседних полотен смещаются не менее чем на 500 мм;
• смещение швов между нижнего и верхнего слоя — не менее 500 мм.

Монтаж

При монтаже кровли Шинглас важно соблюдать всего несколько правил:

• Угол наклона ската должен быть более 120. На слишком пологой крыше гибкая черепица очень быстро выйдет из строя.
• Минимальная температура монтажа 50 С. Это связано с тем, что основной клеящий слой гонта теряет свойства при низких температурах, и сцепка кровли с основанием будет непрочной. Есть выход из ситуации – в таких случаях черепица перед установкой хранится в теплом помещении, а для дополнительного нагрева при монтаже используется тепловоздушная горелка или строительный фен.
• Максимальный предел оптимальных температур для монтажа мягкой кровли – 25 градусов по Цельсию. Выше этого предела работы проводить можно, но работать следует очень аккуратно и ни в коем случае не наступать на смонтированные участки.

Монтаж кровли Шинглас выполняется в несколько этапов:

• Подготовка основания.
• Основой для монтажа мягкой черепицы Шинглас чаще всего служит плита OSB европейского стандарта или ее аналоги: фанера ФСФ, плиты ДСП, шпунтованная доска.
• Монтаж подкровельной вентиляции.
• Воздушная прослойка предупредит скопление влаги и защитит кровлю от сырости и плесени.
• Укладка и фиксация прокладочного ковра.
• Усиление свесов кровли с помощью карнизных и торцевых планок.
• Разметка ската.
• Установка черепицы.
• Монтаж доборных элементов и кровельных примыканий.

Важный нюанс – листы из разных пачек могут незначительно различаться по цвету. Вблизи вы можете этого и не заметить, но издалека переход будет видно. Чтобы избежать неприятных ситуаций, мастера советуют при работе сразу открывать несколько разных пачек и брать листы из разных коробок – так вы гарантированно получите однородный цвет кровли.

Компания «Важный дом» выполняет монтаж гибкой черепицы Шинглас на здания любой этажности. Квалифицированные кровельщики внимательно и ответственно установят крышу любого уровня сложности с точным соблюдением технологии монтажа. Стоимость монтажа мягкой кровли Шинглас зависит от объема работы и особенностей конструкции (наличие большого количества отвесных, декоративных элементов и т.д.).

Мы гарантируем высокое качество и оптимальные сроки!

Рассчитать стоимость монтажа Вашей кровли от компани с 25-летним опытом в строительстве (‘8(‘);(‘960)2’);(’56-‘);(’44-8’);(‘9‘);

«Кровельный пирог» под мягкую черепицу

Перед тем как укладывать мягкую кровлю, требуется соорудить качественный «кровельный пирог». Основные его функции – защита от теплопотерь и предупреждение образования конденсата в подкровельном пространстве.

Рисунок 4. Конструкция кровли из мягкой черепицы

Технология устройства «пирога» под мягкую кровлю с утеплителем:

• Монтаж утеплителя для минимизации теплопотерь. Чаще применяется минеральная вата в плитах. Укладка выполняется враспор между стропилами. Толщина теплоизоляционного слоя – 150-200 мм для средней полосы России.

• Крепления пароизоляции для защиты утеплителя от влагонасыщенных паров, поступающих из жилых помещений. Настил полотен выполняется с внутренней стороны крыши перпендикулярно стропилам. Для фиксации используется строительный степлер, соединение производится с нахлестом 100 мм с помощью двустороннего скотча.

• Настил гидроизоляционной мембраны для защиты минваты от возможных протечек кровельного покрытия. Укладка и крепление осуществляется аналогично с пароизоляционным материалом, только с наружно стороны крыши.

Контробрешетка и обрешетка

Сооружение кровли из мягкой черепицы своими руками требует обустройства естественной вентиляции подкровельного пространства, что исключит вероятность образования конденсата и защитит кровельное покрытие от повреждения в результате разбухания сплошного настила. Для этого поверх стропил в параллельном с ними направлении набиваются бруски контробрешетки толщиной не менее 40-50 мм.

На следующем этапе надо собрать обрешетку для правильной укладки сплошного основания под мягкую кровлю. Для этого используются доски толщиной 25-30 мм и шириной 100-150 мм, который набиваются с шагом 200-400 мм в зависимости от угла наклона скатов – чем более пологий скат, тем меньшее расстояние должно быть между обрешетинами.

Сплошной настил

Укладка мягкой кровли своими руками выполняется на сплошное, жесткое и ровное основание. Предельно допустимые перепады по высоте – 1-2 мм. Для сооружения настила применяются ОСП-3 и фанера типа ФСФ. Также допускается использовать обрезные доски, при этом их нужно располагать таким образом, чтобы фрагменты годовых колец были направлены выпуклостями вниз.

Листовые материалы монтируются с разбежкой швов, для крепления используются саморезы либо ершеные гвозди. Между отдельными элементами нужно оставлять зазор для компенсации линейного расширения в теплое время года – для ОСП и фанеры 3-5 мм, для обрезных досок достаточно 1-3 мм.

Минимальная толщина листовых материалов составляет 9 мм при укладке однослойной черепицы и 12 мм при использовании многослойного покрытия. Обрезные доски для сплошного снования обычно выбираются толщиной от 25 мм.

Укладка гибкой черепицы SHINGLAS

Фиксация рядовой черепицы

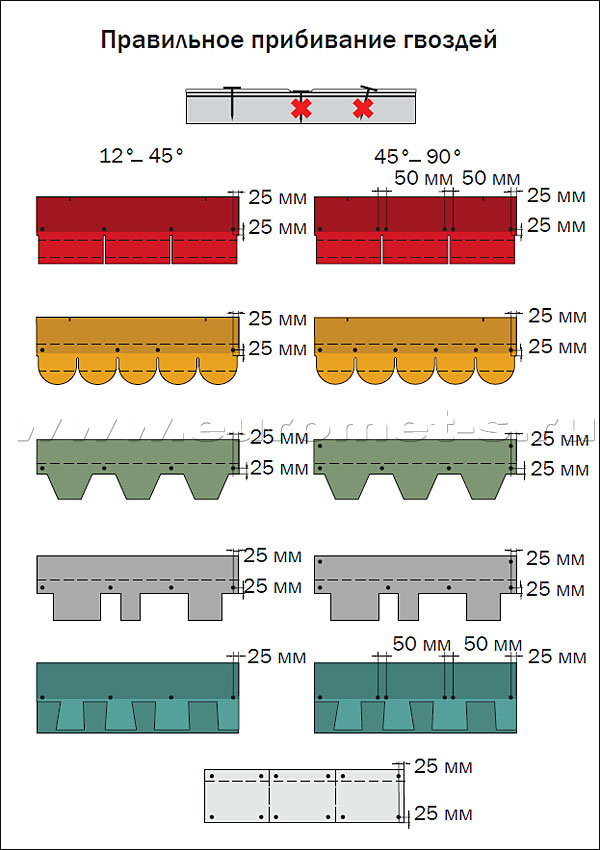

Каждая рядовая черепица крепится к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками, количество которых зависит от угла наклона ската. Правильное прибивание специальных гвоздей — очень важный момент. Гвозди следует прибивать таким образом, чтобы шляпка находилась в одной плоскости с поверхностью SHINGLAS, а не врезалась в нее (рис. 12). Правильное расположение гвоздей и их количествo для каждой формы SHINGLAS указано на рис. 11.

Внимание: В коллекциях КАНТРИ и ДЖАЗ гвоздь одновременно должен крепить место нахлеста двух составных частей черепицы. Для ориентира завод производитель наносит специальную монтажную линию на лицевую поверхность ламинированной черепицы (рис. 12). По месту монтажа следует убедится, что данное условие выполняется. Под коллекцию КОНТИНЕНТ применять гвозди длиной 45 мм.Рис. 10

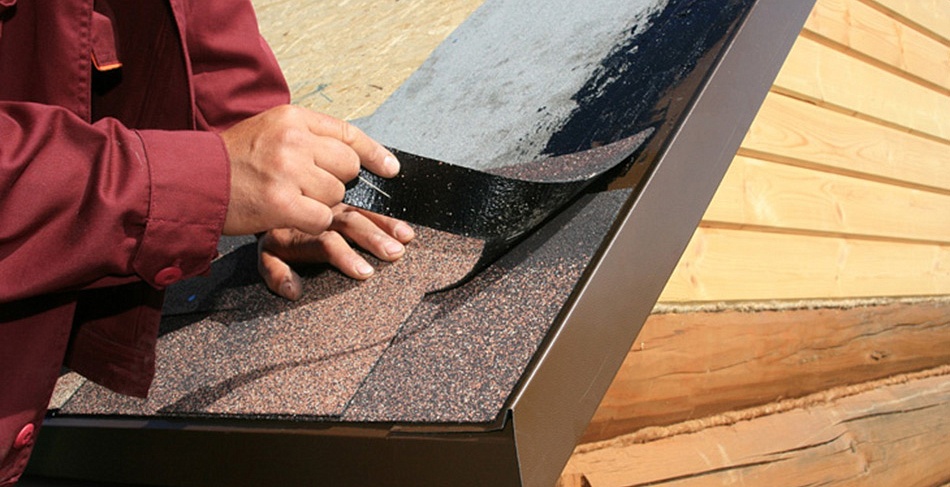

Фиксация стартовой полосы

В качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо выкройка из рядовой черепицы (гонт с обрезанными лепестками).

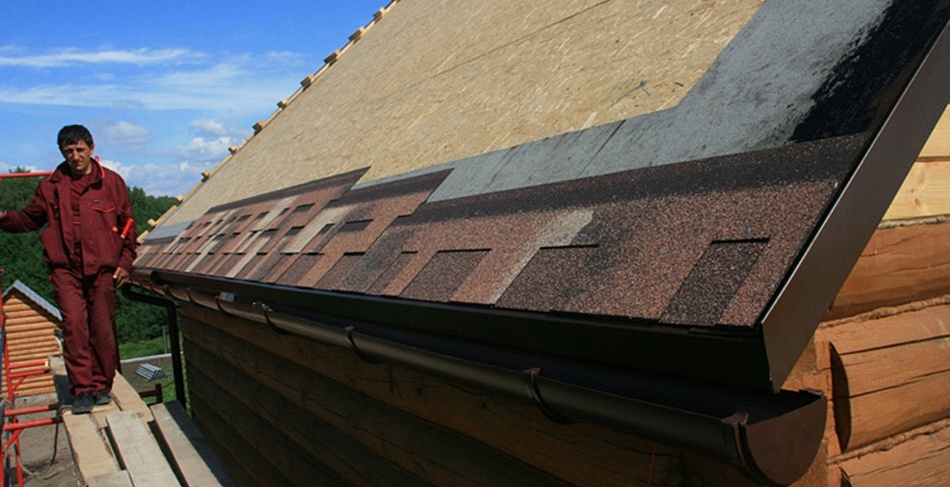

Карнизная черепица наклеивается поверх подкладочного ковра с отступом от места перегиба 1–2 см и прибивается гвоздями (рис. 13). Величина отступа зависит от длины и угла наклона ската. При увеличении длины и крутизны ската, отступ от места перегиба металлической карнизной планки также увеличивается.

Рис. 11

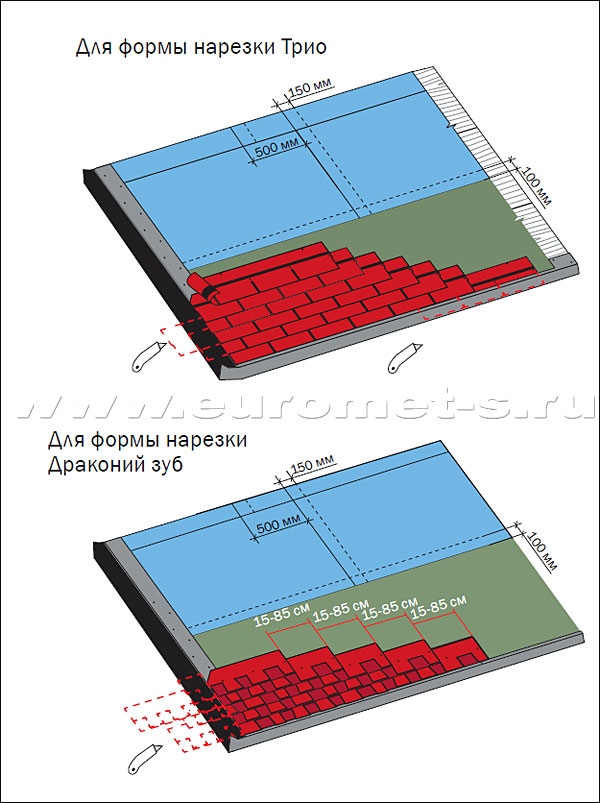

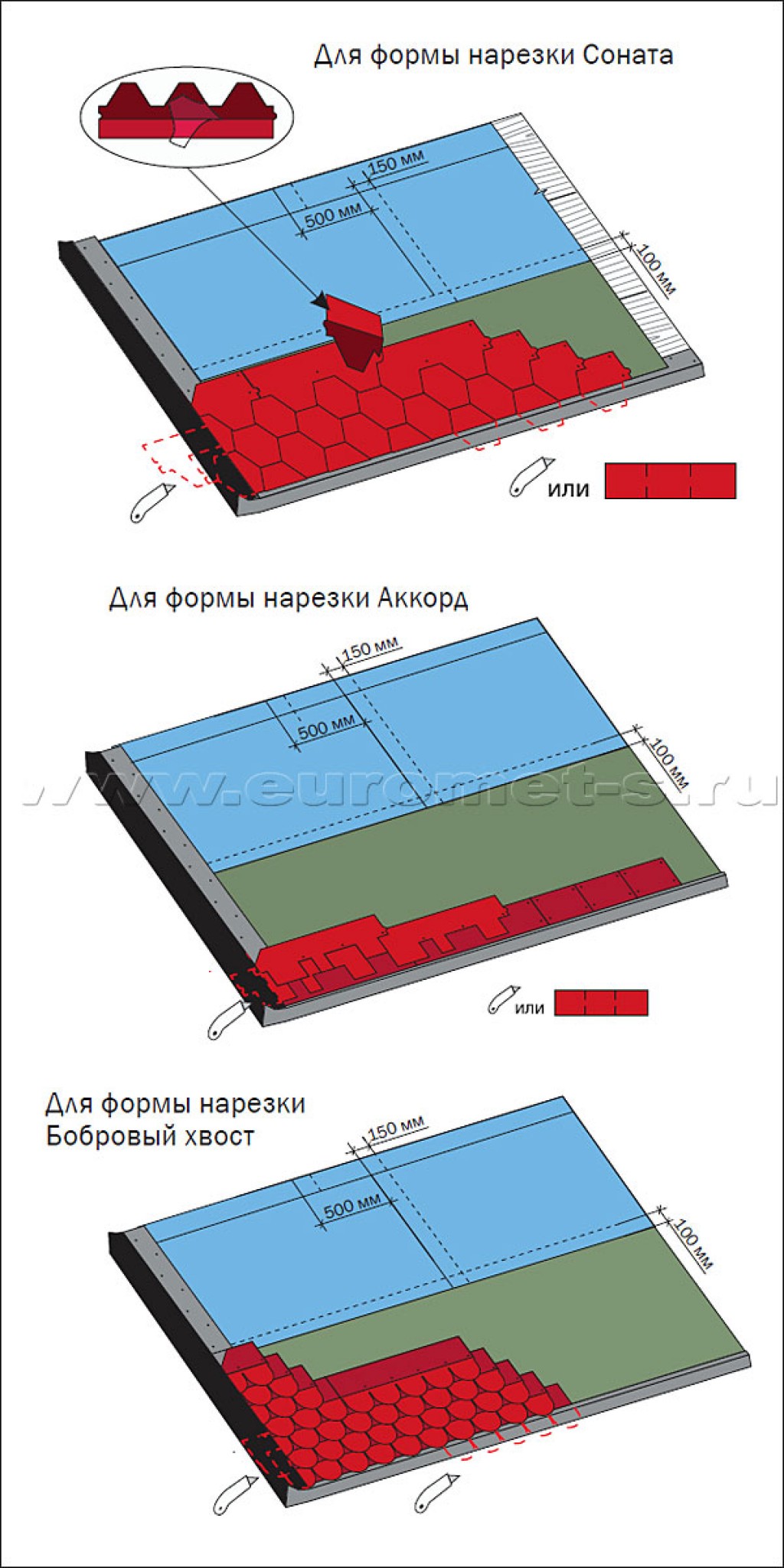

Выкройка из рядовой черепицы используется под формы нарезки Трио, Бобровый хвост, Соната, Аккорд. При укладке тыльная сторона в зоне отсутствия клейкого слоя промазывается мастикой ТехноНИКОЛЬ. Далее укладывается аналогично монтажу коньково-карнизной черепицы.

При форме нарезки Драконий зуб и Континент стартовая полоса укладывается из рядовой черепицы без предварительной обрезки. В этом случае используется метод монтажа аналогичный способу укладки выкройки из рядовой черепицы.

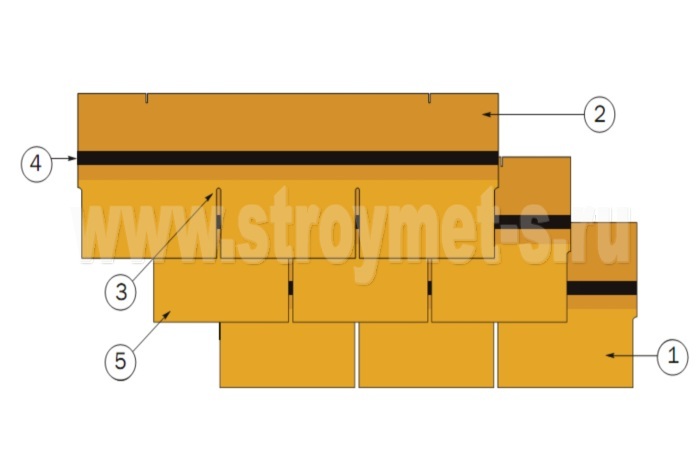

Правила фиксации первого и последующих рядов рядовой черепицы

На длинных скатах укладку первого ряда рекомендуется производить с центра ската для удобства нивелировки по горизонтали. Первый ряд укладывается с отступом от начальной полосы на 1–2 см (рис. 13).

Монтаж необходимо производить диагональными полосами (рис. 12, 13).

Рис. 12Рис. 13

Как выбрать гибкую черепицу

Выбирая черепицу, необходимо помнить о нескольких важных нюансах:

• Долговечность – главный показатель качества мягкой кровли. На этот параметр напрямую влияет качество (состав) битума, используемого в производстве.

• Различия битумного слоя. Разными производителями может применяться битум двух видов. Окисленный битум, обогащенный кислородом, имеет жесткую структуру и становится хрупким при отрицательных температурах. В модифицированный битум добавляются модификаторы и пластификаторы. Добавки делают материал эластичным, стойким к высоким и низким температурам. Монтаж кровли разрешается проводить при любой температуре.

Разнообразие коллекции мягкой черепицы Ультра

• Состав посыпки. Качественной считается посыпка из натурального камня (как правило, используется базальт с добавками-красителями). Некоторые производители удешевляют стоимость квадратного метра, заменяя часть базальтовой крошки графитовой стружкой. После такого «замещения» снижается не только стоимость, но и эксплуатационные характеристики кровли.

• Цвет. Он тоже может влиять на стоимость черепицы. Материалы стандартной и эксклюзивной расцветки (в ограниченном предложении) могут иметь ошеломительную разницу в цене и практически одинаковый состав. Цвет качественных изделий не меняет свою насыщенность в течение всего срока эксплуатации.

При выборе мягкой черепицы Шинглас стоит обращать внимание на производителя, независимые отзывы о его продукции, распространенность бренда на рынке. Надежные производители заботятся о покупателе и о своей репутации; их кровельный материал обладает дополнительными преимуществами:

• Хорошее соотношение цена/качество, подтвержденное сертификатом.

Качество черепицы должно быть подтверждено сертификатом

• Экологическая безопасность продукции.

• Подробный каталог и возможность дозаказа по каталогу. Вам не придется переживать из-за отличий оттенков и формы.

• Гибкая система скидок.

• Гарантия на товар.

• Большой выбор комплектующих к кровле.

• Большой выбор аксессуаров – OSB-плит, герметиков, клеящих составов, элементов крепежа, элементов вентиляции и безопасности (ограждений, снегозадержателей).

• Консультация по монтажу от технического специалиста.

Это может быть интересно! В статье по следующей ссылке читайте про два мини-коттеджа на склоне в Mill Valley, пристроенные к дому художника.

Общие рекомендации

Кровельная система с покрытием из битумной черепицы Shinglas должна состоять из сплошной пароизоляции со стороны помещения, теплоизоляции необходимой толщины, ветрозащитной пленки. Подкровельное пространство обязательно должно быть вентилируемым. Без вентиляции влажные испарения будут накапливаться в слое утеплителя и над ним.

Цветовой код на упаковках гибкой черепицы проверяют перед укладкой, он должен быть одинаковым. При одном и том же коде возможно незначительное несовпадение оттенков. Чтобы оно было незаметным, материал из нескольких разных упаковок перемешивают. Рекомендуется вести укладку диагональными полосами.

Если температура воздуха ниже +5°C, укладка материала возможна, но с некоторыми ограничениями. Упаковки выдерживают в теплом помещении. На крышу их поднимают по несколько штук только перед монтажом. Клеевые полосы рекомендуется предварительно разогревать. Для этого используется строительный фен.

Подрезку гонтов выполняют на жесткой подложке (листе фанеры, доске). Резку нельзя выполнять на уже уложенной битумной черепице (есть риск ее повреждения).

Упаковки с материалом хранят на удалении от источников тепла и не под прямыми лучами солнца. Нагрев исключают, чтобы клеевые полосы не слипались с силиконизированной пленкой (она должна легко сниматься).

При хранении упаковок на поддонах их не штабелируют (каждый поддон кладется отдельно).

Чтобы листы материала хорошо отделялись друг от друга, каждую упаковку немного сгибают, встряхивают перед вскрытием.

По уже смонтированному покрытию не рекомендуется ходить, если монтаж выполняется в солнечную или влажную, жаркую или холодную погоду (могут остаться следы или пятна). Инженеры компании «Вестмет» рекомендуют оставлять лазы для доступа к нужному участку на крыше.
