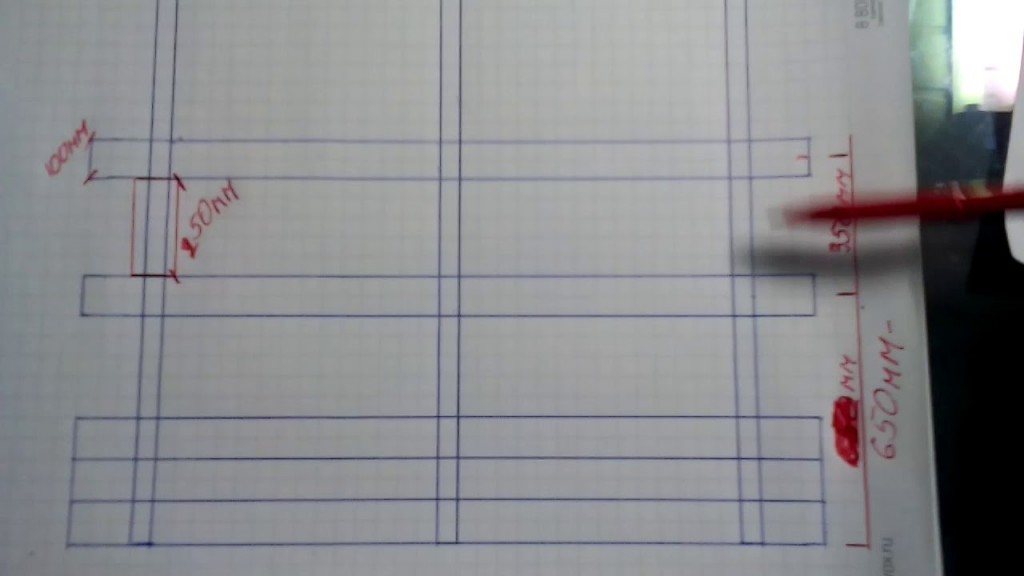

Видеоинструкция правильного расчета шага обрешетки под металлочерепицу

Обрешетка под металлочерепицу: расчет, выбор шага, изготовление и правила монтажа

Правильная, грамотно обустроенная обрешетка под металлочерепицу обеспечит долговечность кровли и ее правильную эксплуатацию на протяжении всего срока жизни. Неспроста производители этого материала так тщательно, почти дотошно расписывают весь процесс монтажа до мелочей.

Здесь действительно важен каждый сантиметр, чтобы потом не было ошибок в фиксации листов, те не прогибались под снегом и не срывались ветром. Причем речь идет не только о деревянной обрешетке, ведь для такой задачи вполне подходит стальная! А с ней не меньше нюансов. Поэтому давайте изучим такой важный вопрос: как правильно сделать обрешетку под металлочерепицу исходя из ее профиля, используемого материала и общей совокупности нагрузок на кровлю.

Металлочерепица монтеррей: характеристики и описание

По своему внешнему виду данный вид покрытия ничем не отличается от керамической черепицы. Что касается его структуры, то здесь он имеет свои особенности:

• Главный, средний слой представляет собой лист оцинкованной стали, которая дает возможность рассматриваемому материалу выдержать существенные нагрузки.
• Чтобы уберечь сталь от коррозии, с двух сторон ее покрывают алюминием или цинком, а также антикоррозийным составом.
• Затем металл обрабатывают грунтовкой, необходимой для последующего нанесения краски и долгому ее сроку эксплуатации.
• Снаружи на черепицу наносят полимер, который выполняет главные защитные функции, необходимые данному материалу.
• Самым нижним внутренним слоем является лак, также защищающий монтеррей от повреждений.

Планируя использовать монтеррей в своих строительных целях, изначально необходимо изучить все ее технические характеристики, делающие каждый слой действительно качественным и долговечным.

Толщина листа должна колебаться в пределах 0,4-0,5 мм, что придает изделию необходимую прочность и жесткость. Используется только рулонная сталь холодной прокатки, толщина которой на всем листе черепицы обязательно должна быть одинаковой.

Данный вид металлочерепицы может иметь несколько разновидностей. Главное их отличие заключается в том, какой вид полимера был применен для наружного слоя черепицы:

• полиэстер – принадлежит к дешевым покрытиям. Его толщина не превышает 25 микрон, однако этого вполне достаточно, чтобы защитить материал от осадков и различных механических повреждений;
• матовый полиэстер имеет толщину, находящуюся в пределах 35 микрон. Применяется для любого типа климата. Имеет широкую цветовую гамму. Хорошо справляется с различными повреждениями;
• пластизол – очень толстый слой (200 микрон) покрытия, способный противостоять воздействию коррозии, атмосферным осадкам, химическим и механическим повреждениям. Довольно долго сохраняет свой цвет, не выгорая под воздействием ультрафиолетовых лучей;
• пурал представляет собой слой, изготовленный из полиуретана. Его толщина доходит до 50 микрон. Вообще не подвергается коррозии, практически не выгорает на солнце, легко гнется, а также способен выдерживать значительные температурные колебания;
• ПВДФ производится из поливинилхлорида, а также акрила. Толщина этого покрытия составляет 27 микрон. Имеет очень длительный срок годности, не выгорает на солнце, выдерживает различного рода повреждения, а также хорошо очищается.

ОБРАТИТЕ ВНИМАНИЕ!

Для строительства одной крыши необходимо обязательно использовать материал только с одним покрытием и одного производителя, потому что некоторые листы могут не сочетаться и не стыковаться друг с другом.

Особое внимание нужно уделить типу профиля рассматриваемого вида металлочерепицы, потому что это позволит правильно рассчитать расход материала и, соответственно, сэкономить определенную сумму денег. Рассмотрим три вида профиля, существующих сегодня на рынке:

1. Металлочерепица мп монтеррей отличается небольшой стоимостью, длительным сроком годности, а также своей прочностью. Ширина листа составляет 1180-1100 мм. Высота профиля достигает 39 мм с шагом волны в 350 мм.
2. Металлочерепица супермонтеррей имеет наибольшее сходство с настоящей керамической черепицей. Металлочерепица супермонтеррей, характеристики: ширина листа находится в пределах 1180-1100 мм, высота профиля – 46 мм с шагом волны в 350 мм.
3. МП макси делает здание очень выразительным и не похожим на другие. Ширина листы составляет также 1180-1100 мм, высота профиля – 46 мм, а шаг волны – 400 мм.

металлочерепица монтеррей размеры

ВАЖНО!

Толщина металла во всех этих разновидностях составляет 0,4-0,5 мм.

Расчет количества пиломатериала на крышу

Крыша – очень важный функциональный элемент дома. Для обеспечения необходимой прочности ее конструкции производятся специальные расчеты, в том числе и определение количества необходимого пиломатериала. Это очень важно для определения объема предстоящих работ ввиду значительной стоимости строительного материала.

Схема наслонных стропил.

С чего начать вычисления?

Количество необходимого пиломатериала напрямую зависит от нескольких факторов. Производя расчет, необходимо учитывать:

• площадь сооружения, покрываемого крышей;
• тип кровли;
• материал покрытия;
• климатические условия;
• размер и сечение деревянных балок;
• приблизительный вес всей конструкции.

Проще всего самостоятельно выполнить расчет для сравнительно простых крыш, одно- и двускатных.

Полный расчет материалов для крыши.

Шатровые, вальмовые или ломаные конструкции кровли более сложные и требуют наличия определенных знаний для качественного расчета необходимых материалов. Количество скатов в каждом конкретном случае будет зависеть от формы дома и личных предпочтений хозяев. Определение количества пиломатериала в значительной мере зависит именно от этого показателя. Каркасом для крыши является стропильная система.

Оно должна без проблем выдерживать сильные порывы ветра, значительную толщину снегового покрова и другое воздействие, сохраняя саму крышу в рабочем состоянии. Стропильная система представляет собой конструкцию, сооружаемую из бруса с различным сечением, досок, бревен, других материалов и крепежей. Основными элементами, которые будут рассчитываться, являются мауэрлаты, стропила, обрешетка и контробрешетка. Расчет максимальной нагрузки на 1 м стропил выполняется с использованием специальных таблиц.

Выполнение расчета стропильной системы

Расчет стропильной системы.

Определение количества пиломатериала, необходимого для сооружения крыши, выполняют в таком порядке:

1. Мауэрлаты укладывают по периметру кирпичного дома, поэтому расчет пиломатериала в данном случае сводится к вычислению периметра здания. Для мауэрлатов используют качественные бревна или брус минимальной толщиной 100 мм.
2. Чтобы рассчитать пиломатериал для стропил, необходимо определить их длину. Для примера возьмем двускатную крышу высотой 4 метра для дома размером 8 на 10 метров. Стропила устанавливаются поперек 10-метровой стороны. Используя теорему Пифагора, производят расчет:

• а = √(в2 + (с/2)2), где;
• а – длина стропила;
• в – высота крыши;
• с – ширина здания + выпуски под карнизы по 0,5 м;
• а = √(42 + (9/2)2) = 6,02 м.

1. Сечение стропильного бруса вычисляют, опираясь на множество факторов. Для простых конструкций используют рекомендательные таблицы. Например, при длине стропил 6 м и шаге 0,6 м их сечение должно быть не менее 50 на 200 мм, при шаге 1,1 м – 100 на 200 мм, а при шаге 1,75 м – 100 на 250 мм.
2. Далее определяют общее количество бруса для стропил. Например, если будет использоваться брус сечением 50 на 200 мм, то при длине крыши 10 м необходимо 17 пар стропил (10 / 0,6 = 16, 66), что при длине одной стропильной ноги 6,02 составит:

17 х 2 х 6,02 = 205 м

При шаге 1,1 м необходимо 9 пар брусьев, или:

9 х 2 х 6,02 = 109 м

Стропила являются основными несущими элементами конструкции, испытывающими значительные нагрузки, поэтому для них следует приобретать качественный пиломатериал из хвойных пород с минимальным количеством сучков, без трещин.

1. Кроме стропил, производят расчет пиломатериала для контробрешетки (в случае устройства гидроизоляции). Она укрепляется на стропилах для создания зазора между обрешеткой и гидроизоляционной мембраной. Для устройства контробрешетки используют бруски толщиной 2-5 см, общий метраж которых соответствует общей длине необходимого стропильного бруса.
2. Количество пиломатериала для обрешетки зависит от выбора кровельного материала. Например, для битумной черепицы или оцинкованных стальных листов устраивают сплошную обрешетку, для полимерной и керамической черепицы – частую, а для металлочерепицы и ондулина – редкую. Для сплошной обрешетки используют доски, а для обрешетки с определенным шагом – бруски толщиной не менее 5 см. К определению величины шага следует подходить с особым вниманием. Слишком большое расстояние может привести к деформации кровельного покрытия, а слишком маленькое – к необоснованному увеличению общей массы конструкции.
3. Кроме указанных элементов, в конструкции крыш используют стойки из бруса толщиной 100-150 мм для укрепления конструкции, затяжки, кобылки, подшивочные и лобовые доски.

Зная, как рассчитать пиломатериал, можно самостоятельно определить его примерное количество. Для полного расчета следует обратиться к квалифицированным специалистам, которые учтут все нюансы и особенности конкретного здания.

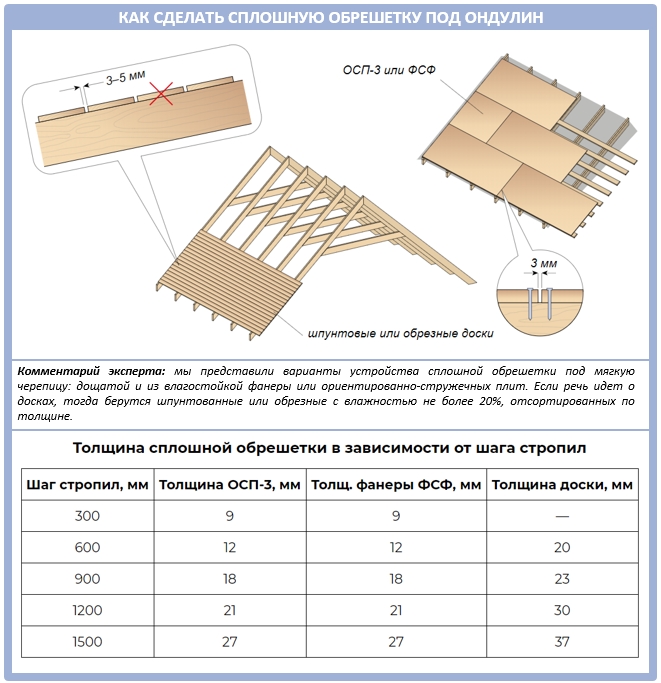

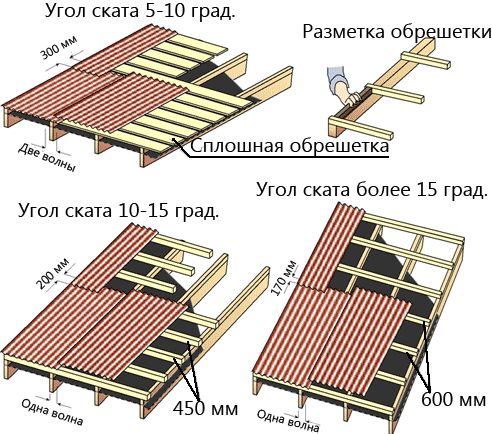

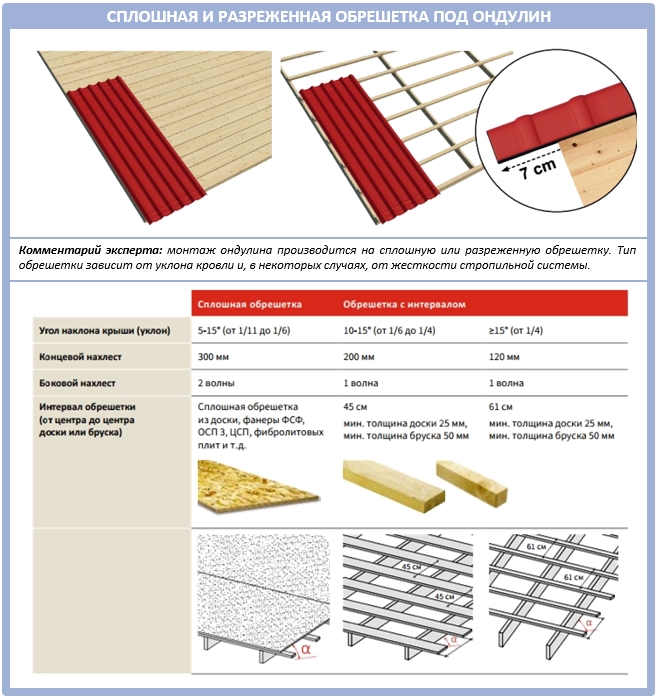

Материалы для обрешетки под Ондулин

Для монтажа обрешетки используются бруски сечением 50*50 или 40*40 мм и обрезная доска размером 25*150 мм. Лучше всего приобретать древесину хвойных пород, поскольку она более устойчива к гниению. Для максимальной защиты все материалы необходимо обработать антисептиками и/или антипиренами. Для обустройства сплошного основания применяется влагостойкая фанера или плита OSB. Последняя обходится дешевле и практически не отличается по характеристикам от фанеры. Обрешетка из металла встречается гораздо реже — из-за дороговизны и сложностей в монтаже.

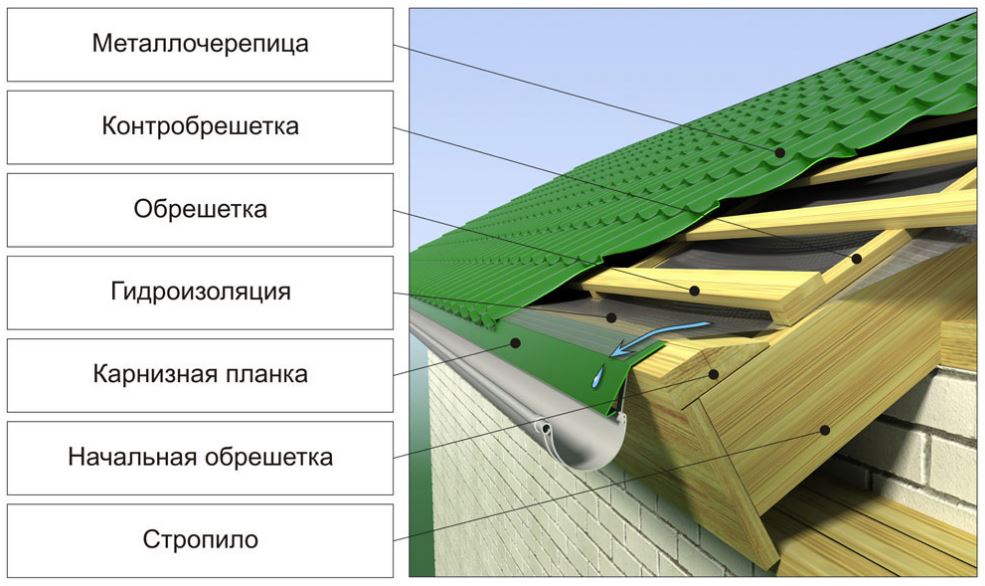

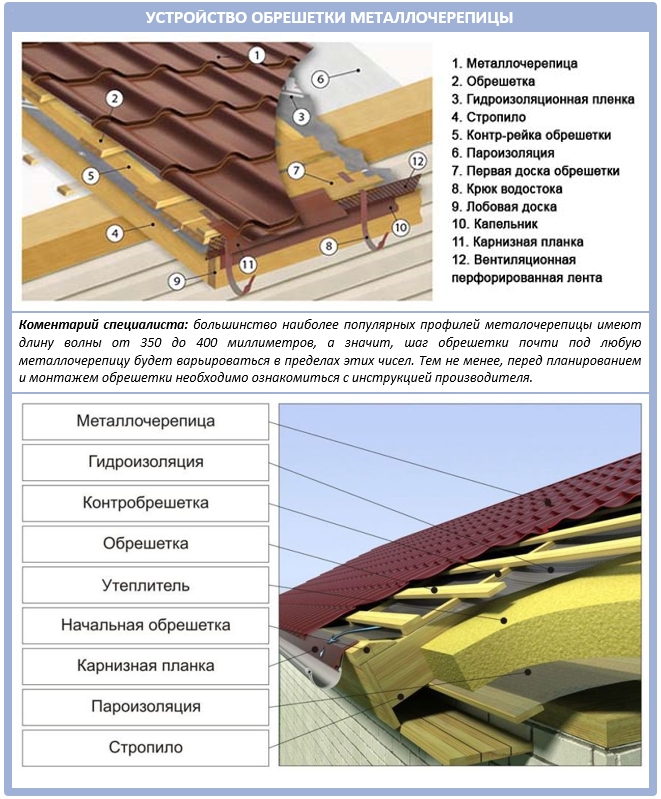

Обрешетка под металлочерепицу

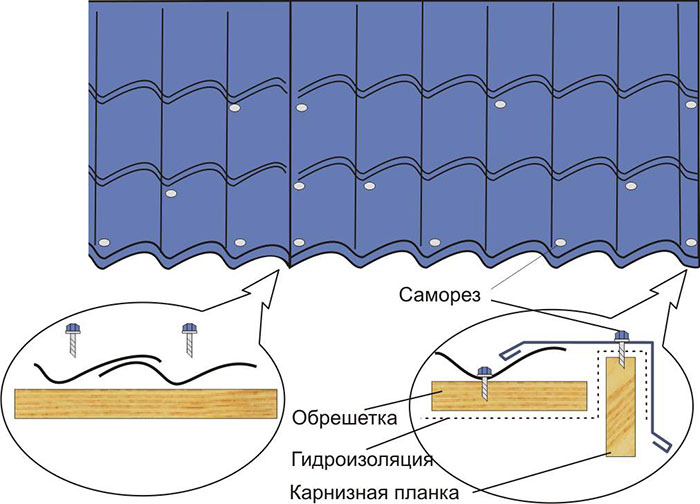

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

• Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
• Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
• Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
• Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Шаг обрешетки под металлочерепицу

Чтобы вычислить шаг, необходимо выполнить определенные требования и произвести замеры.

• материал, используемый для кровли, непосредственно влияет на величину шага;
• в инструкции производителя указывается промежуток элементов между собой, чтобы измерить его, достаточно приложить линейку к кромкам досок, промежуток от нижнего края первой доски до верхнего края второй и будет этим расстоянием;
• промежуток между первой и второй доской делается меньшим;
• величина шага обрешетки имеет разное значение в зависимости от таких параметров, как уклон ската крыши и величины выступающей части листов кровли за линию первого бруска;
• на расчет также может влиять присутствие водостока и его конфигурация;
• при фиксации водостока к лобовой доске к выступу прибавляется 3 см, диаметр желоба тоже имеет значение для расчета;
• измерить ширину выступа можно только по лобовой доске, если она отсутствует — от стропильного среза;
• если вы ошибетесь в расчетах — это повлечет за собой неправильное расположение обрешетки и как следствие несовпадение её с местами фиксации;
• для правильного вычисления расстояния между двумя листами нужно воспользоваться правилом или уровнем, который укладывают на стропило, после чего измеряют расстояние от верхней точки первой волны и нижней кромкой листа, делается метка;
• затем, уровень выдвигается на длину элемента металлочерепицы, приставляется угольник к лобовой доске и отмечается точка нужного выступа, после этого уровень доводят до точки;
• проводится вертикальная линия от начала лобовой доски к отмеченному уровню и наносится метка, откладывается расстояние (от нижней кромки первой до верхней кромки второй доски), при этом обязательно учитывается угол наклона крыши и ширина выступа элемента покрытия кровли;
• нижняя планка должна быть большей толщины, нежели все остальные, чтобы избежать провисания края покрытия крыши;
• Все остальные замеры листов при монтаже обрешетки начинают от верхней кромки второй доски и отмечают равные промежутки, которые соответствуют рельефу листа, на каждом третьем стропиле нужно производить отметки, чтобы можно было откорректировать положение досок, так как они могут быть кривыми;
• после закрепления 3−4 рядов, можно материал для кровли положить на скат и брать его уже оттуда;
• элементы одного ряда должны быть плотно уложены друг к другу торцами, класть внахлест категорически нельзя. Чтобы прочность кровли была высокой, нельзя стыковать все доски на одном стропиле, распределение стыковок должно происходить по всей поверхности ската;
• если в крыше предполагаются ендовы, то монтаж и расчет выполняется сверху вниз, учитывая длину хвоста крыши, иногда для этого понадобится крепление дополнительной доски для фиксации планки конька.

Гидробарьер

Гидробарьер создаётся для предохранения утеплителя от влаги на кровлях с отапливаемым мансардным этажом. Влага содержится в атмосфере и выпадает в виде конденсата на внутренней поверхности кровельного покрытия в результате разности температур. В качестве гидробарьера используют как обычный рубероид так и микроперфорируемые подкровельные пленки.

Рубероид или кровельный пергамин обычно укладывается на сплошную обрешетку, т.к. у него нету собственной жёсткости. Укладывать рубероид вертикально или горизонтально – большой разницы нет, достаточно помнить, что слои кладутся внахлёст не менее 10 см и при горизонтальной укладке её надо производить снизу вверх.

Зачастую для разреженной обрешетки применяется подкровельная плёнка, которая натягивается поверх стропил с дальнейшим монтажом контробрешетки. Натягивание плёнки, начинается с нижней части ската, а крепление к стропилам производится при помощи степлера.

Обратим ваше внимание на то, что подкровельная плёнка имеет две стороны. На верхней стороне обычно наносится логотип фирмы производителя. Верхняя сторона обязательно должна быть обращена в небо, а нижняя, та которая без надписей, обращена вовнутрь дома. Так нужно делать совсем не для того, чтобы парашютисты и пассажиры пролетающих самолётов могли прочитать рекламу. Плёнка имеет различные свойства в разных направлениях.

Последующие ряды плёнки укладываются с нахлёстом 15-20 см на предыдущий ряд, для удобства на самой плёнке есть метка в виде сплошной полосы по обоим краям. Затем поверх натянутой плёнки на верхнюю плоскость стропильной ноги прибиваются заранее заготовленные бруски контробрешетки. Ширина бруска должна равняться ширине стропильной ноги, длина равняться ширине укладываемой подкровельной плёнки, а высота бруска должна быть 3 — 5 см для обеспечения достаточного воздушного зазора между гидробарьером и кровельным материалом.

В связи с тем, что способа передвижения по натянутой антиконденсатной плёнке ещё не изобрели, работы следует проводить поэтапно, послойно – ряд плёнки, контробрешетка, обрешетка кровли. Передвигаясь по смонтированной обрешётке можно монтировать следующий ряд – плёнка, контробрешетка, обрешетка и так далее.

Особенности монтажа

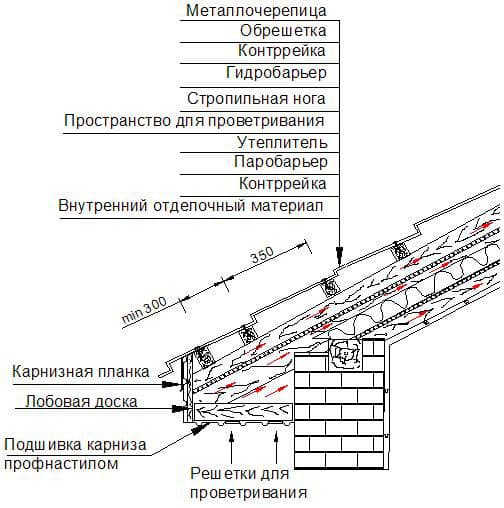

Конструктив покрытия теплой кровли

Рассмотрим самый сложный вариант — монтаж обрешетки на утепленной кровле. До установки настила здесь выполняется укладка гидроизоляции под металлочерепицу, которую крепят к стропилам при помощи степлера. Антиконденсатную пленку настилают внахлест, начиная с низа кровли. Ширина нахлеста соседних полотен должна быть не менее 10 см.

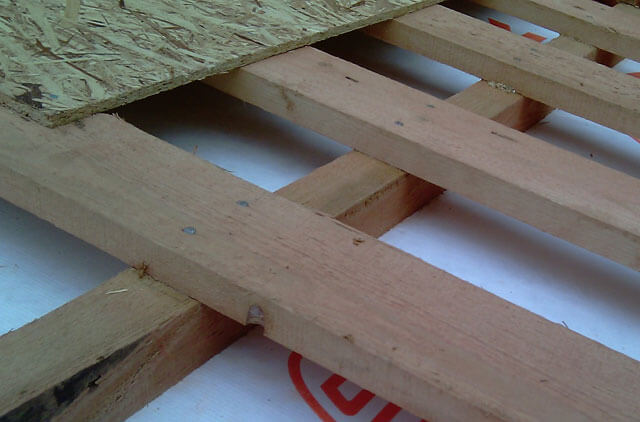

После этого на стропила набивают контррейку, которую иногда называют вентиляционной рейкой. Это могут быть деревянные обрезные бруски сечением 32х50 мм или доски размером 32х100 мм.

Их не доводят до свеса на 15-20 см, оставляя место для крепления первой доски обрешетки. Эта стартовая доска должна иметь толщину, равную суммарной толщине обрешетки и контррейки. Если же первую доску ставят на контррейку, то ее толщину выбирают на 10-15 мм больше толщины рядовой доски, чтобы не получился «висячий» выступ на крае свеса.

Особое внимание при монтаже обрешетки следует уделить правильности установки первой доски. Ее прибивают к концам стропильных ног строго по прямой линии по всей длине карнизного свеса. К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку. К лобовой доске крепится водосточный желоб.

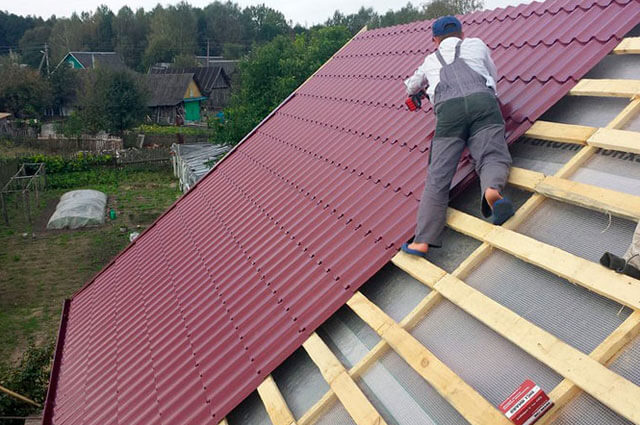

Укладку первого листа металлочерепицы делают так, чтобы ее край выступал за карнизную планку на 30-40 мм. Это нужно для того, чтобы дождевая и снеговая вода сразу попадала в желоб и не затекала под покрытие.

Вот три важных правила, которые нужно учесть при монтаже обрешетки:

• В местах примыкания конька, трубы, мансардных окон и ендов, расстояние между обрешеткой не должно превышать 1 см (сплошной настил);
• Кронштейны для крепления водосточных желобов и карнизную планку нужно установить до начала монтажа металлочерепицы;
• Антиконденсатную пленку, защищающую утеплитель от намокания, следует укладывать без натяжения и с минимальным провисанием (1-2 см).

После того, как свес правильно оформлен, работа идет быстрее, поскольку рядовая обрешетка прикручивается саморезами или прибивается гвоздями к ровной поверхности основания параллельно стартовой доске.

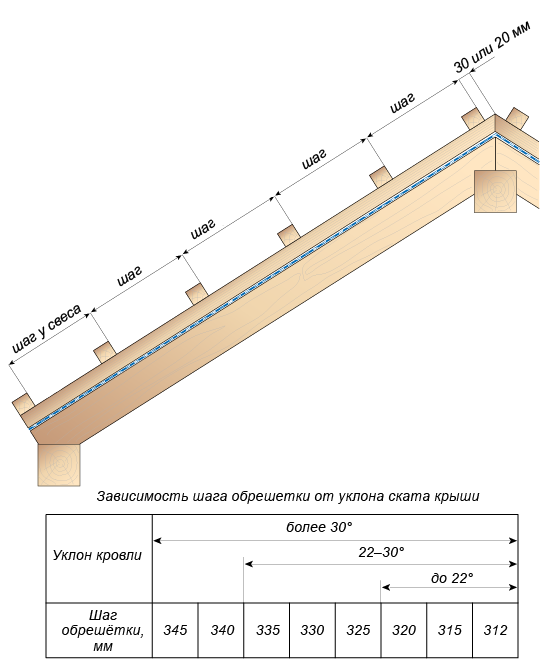

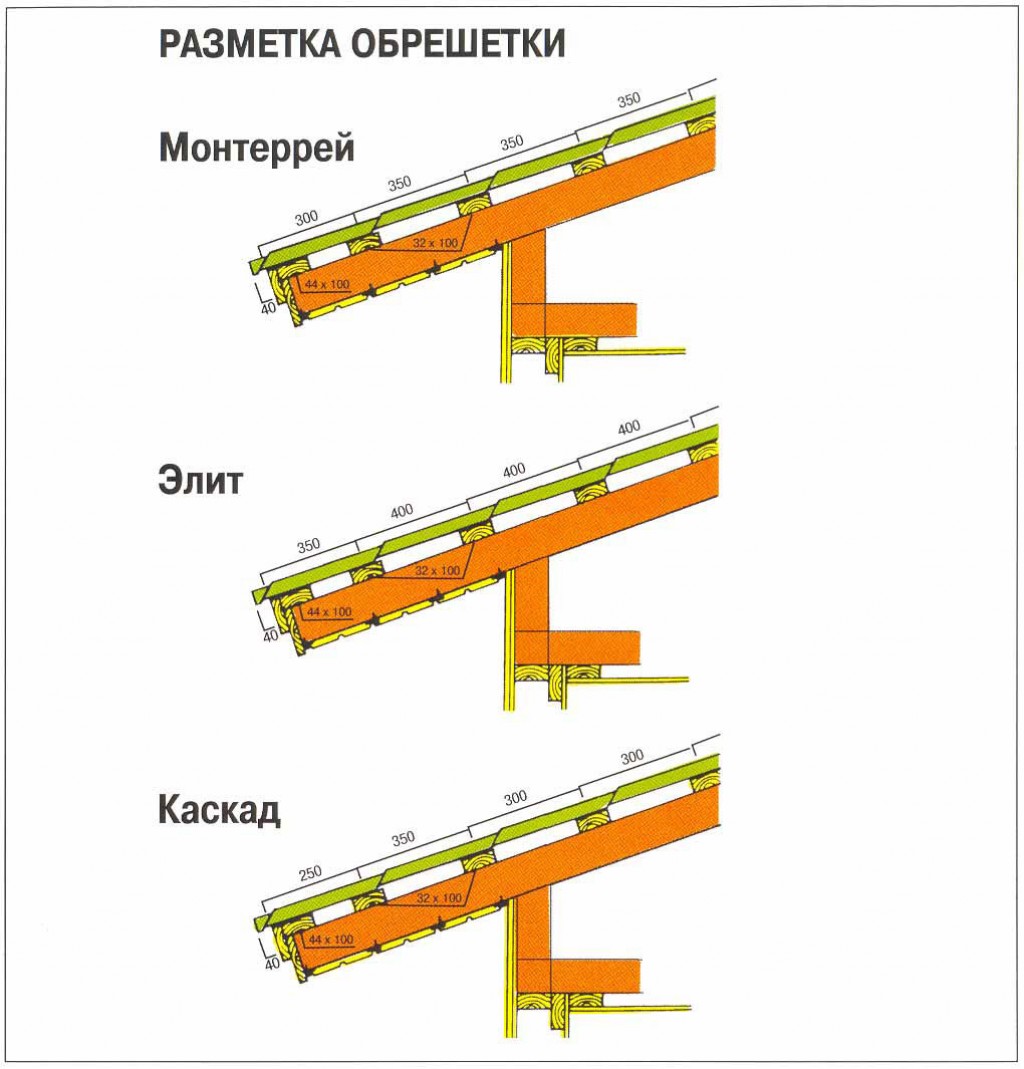

Выбирая шаг обрешетки под металлочерепицу нужно учитывать ее вид, поскольку у разных производителей размеры ячеек листа отличаются между собой.

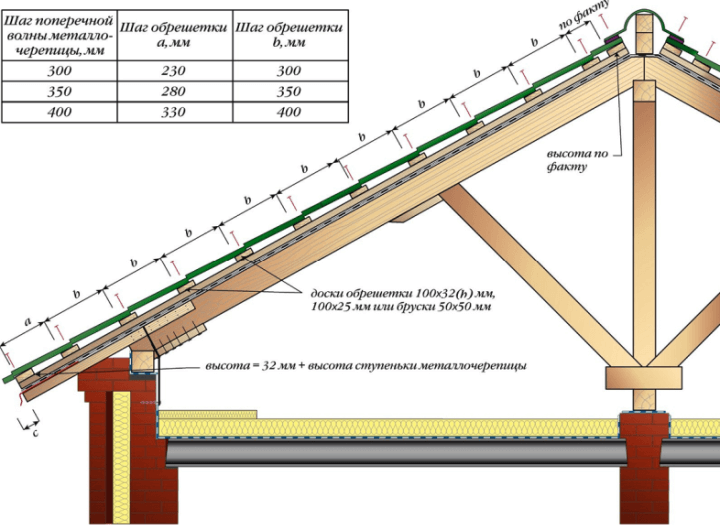

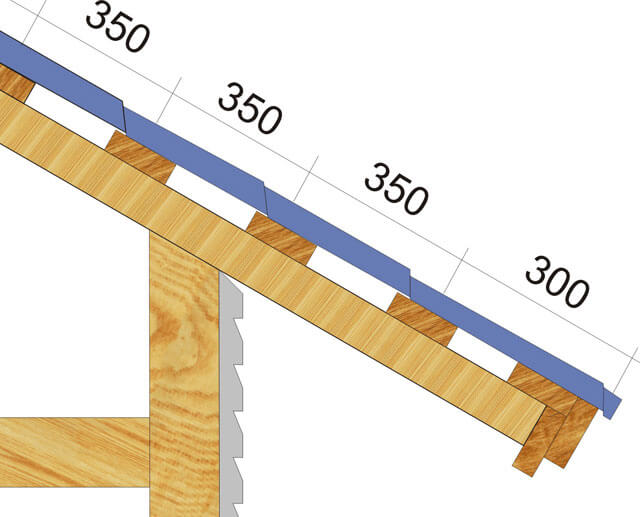

На рисунке видно, что рекомендуемый шаг обрешетки под черепицу Монтеррей и профнастил отличаются между собой на 150 мм.

Для своего варианта кровли расстояние между досками решетчатого настила вы можете определить из инструкции, прилагаемой к металлочерепице.

Выдерживать шаг обрешетки нужно максимально точно, поскольку любые ошибки приводят к проблемам при монтаже металлочерепицы, указанным на рисунке.

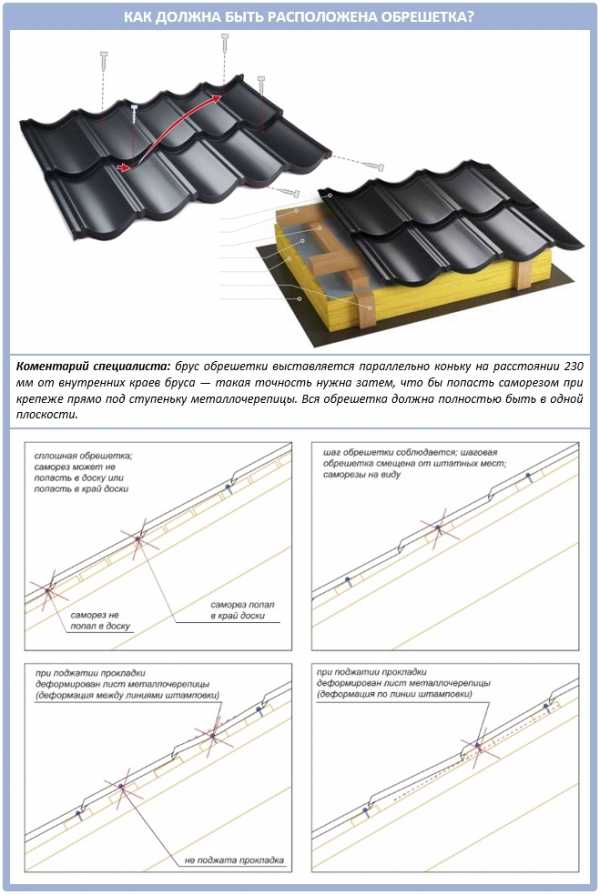

Ошибки при монтаже обрешетки

Точно выдержать расстояние вам помогут две рейки-шаблона нужной длины. Их прикладывают к нижней доске, а верхней частью выравнивают новую обрешетину.

Делать крепление металлочерепицы к обрешетке в районе конька и фронтона вам придется практически вслепую, поскольку листы закроют настил. Поэтому отклонение любой доски даже на 1-2 сантиметра может привести к непоправимому дефекту, когда шуруп зависнет  в воздухе и в покрытии останется сквозное отверстие.

Обрешетку в коньковой части ставят с учетом того, что к ней придется крепить не только край профлиста, но и металлический профиль, прикрывающий стык по всей длине. Поэтому здесь ширину доски можно увеличить или же поставить впритык две узкие обрешетины.

Монтировать решетчатый настил под металлочерепицу нужно только в сухую и безветренную погоду. Этого требуют правила техники безопасности высотных работ, а также необходимость защиты пиломатериала от намокания.

Места примыканий

Обрешетка под металлочерепичный профиль возле ендов, труб дымохода и по периметру мансардных окон и слуховых отверстий укладывается сплошным методом. Осуществляя монтаж обрешетки, важно не допускать ошибок. Ведь крыша – важный элемент дома, поэтому качественное покрытие обеспечивает долговечность и надежность строения.

Небрежность может стать причиной демонтажа элементов кровли, а это чревато значительными финансовыми затратами.

Ведь, снятая металлочерепица, к повторному применению не пригодна.

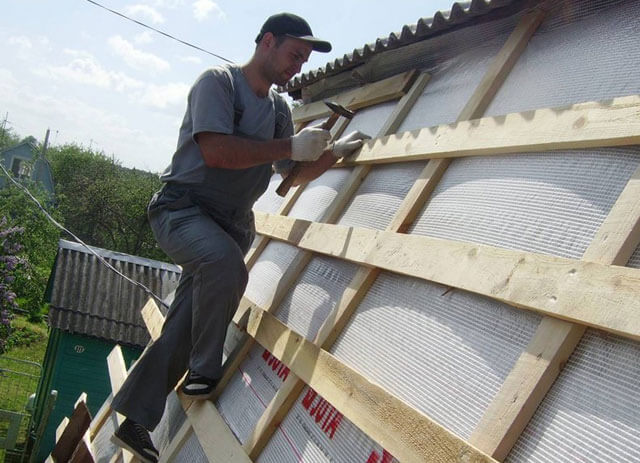

Как делается обрешетка

Когда стропила подготовлены, на них следует набить обрешетку. В качестве материалов для обрешетки рекомендуется использовать брус, однако допускается использование и досок. Брус в качестве обрешетки позволит существенно увеличить срок эксплуатации кровли.

Обрешетка крыши под металлочерепицу должна набиваться согласно рекомендациям производителя металлочерепицы. Но некоторые положения следует знать:

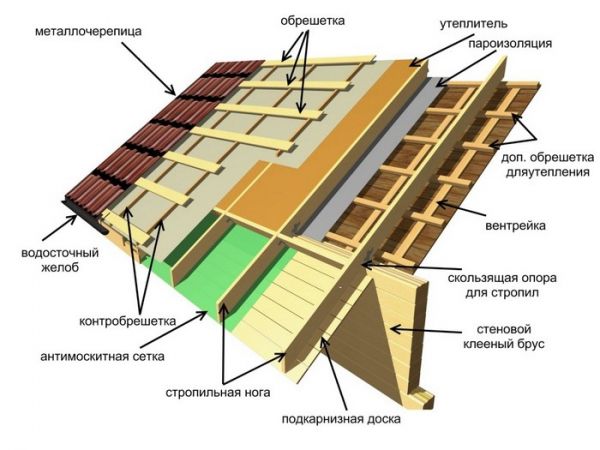

Схема кровельного пирога с теплоизоляцией.

1. Шаг обрешетки (расстояние между брусьями) обычно указывается производителем черепицы, однако минимальный рекомендованный шаг составляет 60 см, а максимально возможный — 90 см независимо от производителя.
2. Начинать набивку обрешетки следует от коньковой балки по обеим сторонам. При этом важно подобрать максимально одинаковые доски (брусья). В противном случае возможны деформации покрытия.
3. При набивке карниза важно знать, что крайние доски должны набиваться вдоль свеса так, чтобы они не выступали за карниз. Рекомендованная толщина досок или бруса для обрешетки должна составлять минимум 15 см. Это требуется для повышения прочности стропил и возможной компенсации при выравнивании плоскостей.
4. При набивке обрешетки на карнизах ее шаг должен быть уменьшен до 30-40 см (можно меньше: это зависит от типа покрытия).
5. После набивки основной обрешетки для усиления конструкции и долговечности стропил рекомендуется набивать контробрешетку. Монтаж осуществляется следующим образом: поверх основной обрешетки набиваются планки, параллельные стропилам из небольшого бруса (50х50), а уже после этого на них набивают продольную обрешетку. При этом ее монтаж должен осуществляться строго под размер металлочерепицы, если ее набивать аналогично основной обрешетке, то это приведет к снижению прочности конструкции стропил.
6. Завершает этап подготовки обрешетки крыши нанесение разметки. Ее наносят маркером, используя различные измерительные приборы (уровни, отвесы, метры, линейки и т.д.).

Средства для обработки деревянной конструкции крыши

Дерево – это легковоспламеняющийся материал.  В нем часто заводятся различные микроорганизмы, способствующие разрушению волокон. Чтобы обеспечить надежность и долговечность деревянной обрешетки под металлочерепицу следует провести обработку всех частей конструкции.

Пропитывать материал необходимо еще до начала сооружения каркасной основы. Выбор вещества для обработки зависит в основном от климатических условий. В местностях, где часто бывает засуха, требуется двойная пропитка огнезащитными веществами. В регионах с повышенной влажностью дерево защищают влагостойкими средствами.

Антисептик для обработки древесины

Препараты для обработки дерева должны обладать такими характеристиками:

• полностью растворяться в воде;
• не вмещать мышьяка и соединений хрома;
• надежно защищать от воздействия насекомых, образования грибка и микроорганизмов;
• не смываться после нанесения на материал.

После сбора каркасной конструкции крыши проводить можно только дополнительную обработку деревянных частей обрешетки.

Пропитки могут быть двух видов:

1. Антипиретики. Препараты используются с целью защиты древесины от воспламенения. Такие огнезащитные вещества выпускаются в различных формах. В продаже можно встретить пропитки в виде порошка или спрея. Часто приобретают защитные средства в емкостях для обработки деревянных поверхностей с помощью кисти или валика. Качество огнезащиты во многом зависит от равномерности нанесения антипиретика.
2. Антисептики. Такая пропитка применяется с целью уничтожения различных микроорганизмов. Она препятствует развитию на изделиях из дерева грибка, плесени и личинок насекомых. Антисептические средства могут кроме защитных свойств иметь декоративные особенности – любые менее ценные породы дерева после обработки принимают облик дорогостоящего материала. В антисептическую пропитку входит растворитель, который обеспечивает глубокое проникновение в глубину волокон защитных веществ. Такие обеззараживающие древесину средства быстро сохнут и покрывают материал плотной пленкой.

Второй раз пропитка наносится на деревянные детали каркасной основы только после полного высыхания предыдущего слоя. При обработке следует учитывать все меры предосторожности, так как некоторые составы при попадании на кожный покров человека могут вызывать ожоги.

Все используемые защитные препараты разводятся согласно прилагаемой инструкции. Обработку проводят методом погружения материала в состав или с помощью распыления с пульверизатора. Нередко используется вариант нанесения защитного вещества валиком или кистью на деревянную поверхность.

При сооружении обрешетки для металлочерепицы следует учитывать не только правильность монтажных работ, а и качество материала. Грамотная установка каркасной основы способствует долговечности, прочности и безопасность крыши, а также значительно повышает эстетический облик всего здания.

Как производится расчет

Чтобы произвести правильный расчет кровельных материалов по схемам, а также рассчитать шаг обрешетки под металлочерепицу, надо для начала провести точные и правильные замеры. Берем рулетку и замеряем высоту и длину всех склонов крыши. Не забудьте добавить дополнительные сантиметры на лобовые доски, выпуск основания за карниз и другие расходы. Сплошное основание рассчитывать легче всего. Для его расчета вам понадобятся только размеры доски и замеры площади кровли.

Разреженную обрешетку будет сложнее рассчитывать, ведь здесь вам нужно будет учитывать еще и шаг между досками и брусками. Когда необходимые замеры произведены, советуем вам воспользоваться специальными программами, доступными сегодня в Интернете, где вы вводите свои замеры и получаете подробные расчеты. Имейте в виду, что для металлочерепицы Монтеррей существуют некоторые особенности, которые также важно учитывать в просчетах.

Обязательно: растворы для обработки

Не стоит пренебрегать средствами антисептики и инсектицидами. Данный шаг продлевает долговечность обшивки. Минимальный уровень обработки – раствор от грибка, гниения, плесени. А средства для борьбы с насекомыми следует применять в домах, стоящих на земле – дачах, подсобных помещениях. Кстати, стоимость составов не слишком велика, и правильным будет перестраховаться и обработать и деревянный каркас, и стену с потолком в любом помещении, где производят монтаж обрешетки под вагонку. Правила применения растворов обычно написаны на упаковке – прочтите перед тем, как начинаете опрыскивание.

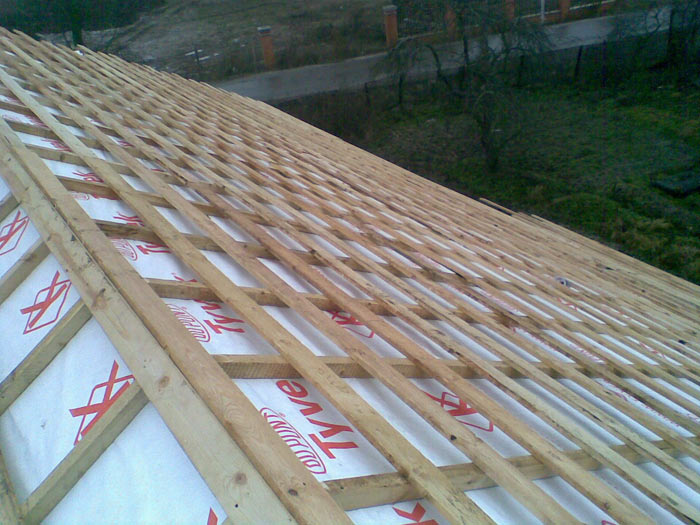

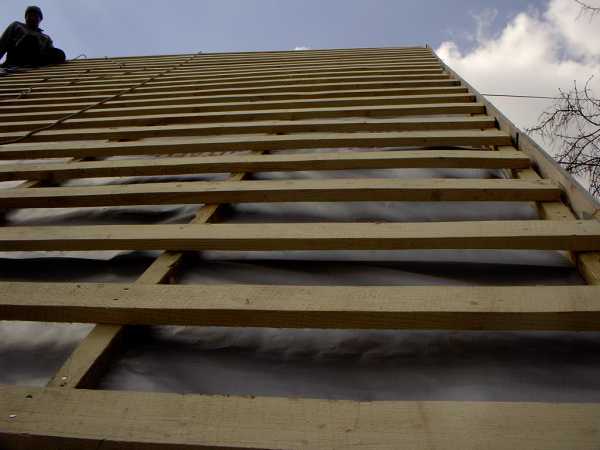

Так выглядит обрешетка из бруса

Тонкости кровельных работ

Части крыши, присоединяющиеся к элементам дома – трубам, стенкам, фасадным частям, именуются примыканиями. Они больше остальных участков подвержены образованию протечек, из-за этого в местах присоединения кровли необходима максимальная герметичность.

При возведении здания из клинкера сооружают козырек либо оставляют выемку для заведения кровельного материала, чтобы улучшить защиту от осадков.

Что еще учесть при установке обрешетки под металлочерепицу:

Комплектующие, необходимые при монтаже металлочерепичной кровли

• Сборку конструкции производят исключительно после укладки гидроизоляционного материала.
• Двигаются по профлистам аккуратно, вставая лишь в волну, расположенную на направляющей.
• Прежде чем производить монтаж, древесину покрывают антисептическим составом.
• Для обрешетки выбирают рейки равной толщины для максимально ровной укладки металлочерепицы.
• При возведении деревянной обрешетки используют лишь крепежи с оцинкованным покрытием.

В местах присоединения различных выступающих над кровлей элементов нужно собирать сплошную обрешетку с учетом особенностей, которые имеет кровельный материал.

При монтаже водостока с крыши кронштейны крепятся перед установкой в них желобов. Прежде чем приступить к укладке, монтируется карнизная планка.

Правильно смонтированная обрешетка – залог долговечной и надежной крыши, а также защиты от негативных погодных влияний.

Видео по теме: Монтаж металлочерепицы

Публикации по теме Технология и устройство кровли из металлочерепицы Укладка кровельной металлочерепицы шаг за шагом Схема и подробное описание крепления металлочерепицы саморезами

Как выровнять провисшую крышу

Заранее спасибо за ответ и отдельное — за очень полезный сайт!

Воля, Минск.

Привет, Воля из Минска!

У старых домов от времени и ряда некоторых других причин, конек может местами провисать. Бывает, что это ни в коей мере не влияет на конструктивную прочность кровли, но не всем хозяевам нравится такой непрезентабельный вид.

Для исправления положения применяют несколько вариантов. Самый кардинальный и неубиенный — это полный демонтаж кровли. Затем выравнивание всех стропильных треугольников по шнурке, натянутой между двумя крайними фронтонными стропилами, выставленными по уровню на одинаковую высоту.. Для этого не обязательно демонтировать старые просевшие стропила, бывает порой достаточным укладки нового конькового элемента на старый (если он есть) или нашивка дополнительного количества досок обрешетки. После такой сборки проверяют по правилу или по длинной и ровной доске — убрали ли все «ямки» и «горки» под кровельным материалом.

Если да, то вновь накрывают крышу. Естественно, что это наиболее затратный вариант. И его чаще применяют при наличии в кровле значительного количества отверстий и дыр. Когда хозяин решается на настил новой кровли. Да и демонтаж старых кровельных листов связан и с долгой возней по уборке их, да и дожди могут в это время пойти.

Статья по теме: Установка крыши на балконе последнего этажа

Другой вариант — тоже прямо по коньку, сверху существующей старой кровли набивают две или более обрезных доски. Одна из которых лежит на одном скате, а вторая — на другом. Их также выравнивают строго по шнурке. При необходимости подкладывая в просевших местах под них обрезки досок различной толщины. Все это надежно прикрепляется к кровле саморезами.

Потом берут коньковые элементы достаточной ширины, накладывают сверху и кровельными саморезами прикрепляют их на протяжении всей крыши. Чем больше ширина элементов, тем лучше. Поскольку имеющиеся в продаже редко превышают 200-250 миллиметров на сторону (то есть их общая ширина в развернутом виде — 400-500 миллиметров), их делают под заказ. Но стоят они «как чугунный мост» и поэтому мы предпочитаем покупать обычный лист (окрашенный или просто оцинкованный) размером 1*2 метра, во втором случае 1,25*2,5 метра. Размечать его, резать и гнуть на станке. Нет станка? Можно согнуть на металлическом уголке киянкой. Обходится все это удовольствие раза в 4 дешевле. Как говорят, почувствуйте разницу.

После всех этих манипуляций и монтажа кровля смотрится значительно лучше, по крайней мере издалека и если особо не присматриваться. Потому что по самим скатам просевшие места никуда не исчезли.

Ну и самый последний вариант — когда на чердаке в местах провалов кровли строго под коньком устанавливают стойки с опиранием их на стропильные основания и выставляют конек. Для чего либо подбивают клинья под основания стоек, либо используют винтовые компенсаторы осадки срубов (подробнее можете посмотреть либо на моем сайте в соответствующем разделе, либо в интернете). Не менее эффективно использование домкратов. Расписывать не буду, как делается, догадаться несложно.

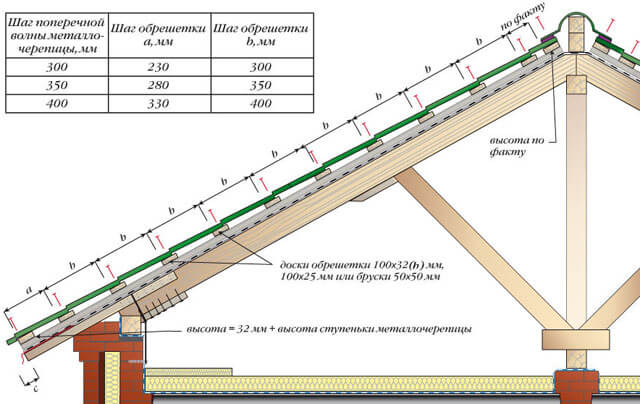

Шаг обрешётки под металлочерепицу «Монтеррей»

Помимо ступенек, имитирующих поверхность керамической черепицы, на металлочерепичном листе имеются поперечные волны, придающие ему жёсткость. К их длине и следует приравнивать шаг между элементами обрешётки.

Длина волны металлочерепицы марки «Монтеррей» составляет 350 мм — этим параметром и определяется шаг обрешётки

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м 2 ;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5: 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224: 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м 3 .

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м 3 .

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м 2 .
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м 2 .
3. Всего для покрытия нашего участка нужно 40: 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м 3 .

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Как сделать обрешетку под металлочерепицу, видео

› Кровля

Устройство обрешеткиВиды обрешетки, расстояние между брусамиКак правильно сделать обрешетку под металлочерепицу

Зависимость обрешетки от наклона скатов — расчет

Металлочерепицу можно охарактеризовать как один из лучших материалов, используемых в качестве кровельного покрытия. Это обуславливается рядом преимуществ, среди которых можно выделить приемлемую стоимость, практичность и хорошие эксплуатационные характеристики. Неудивительно, что его популярность достаточно высока и продолжает расти.

Для монтажа металлочерепицы необходима надежная обрешетка, изготовленная из подходящих по размерам и качеству досок. В данной статье речь пойдет о том, как сделать обрешетку под металлочерепицу, и об особенностях этого элемента конструкции.

Обрешётка под металлочерепицу своими руками: надёжно, качественно, экономно

Функции обрешетки под металлочерепицу можно свести к следующим пунктам:

• Создание опоры для листов металлочерепицы;
• Обеспечение необходимой жесткости скатов крыши;
• Равномерное распределение нагрузок, приходящихся на все здание.

Виды обрешетки, расстояние между брусами

Для обустройства крыши с металлочерепицей в качестве кровельного материала можно использовать два вида обрешетки:

1. Сплошная обрешетка. Такой вид обрешетки, как следует из названия, укладывается без зазоров, то есть шаг обрешетки кровли практически отсутствует. Сплошная обрешетка необходима в тех случаях, где на крышу в процессе эксплуатации будут приходиться большие нагрузки – например, из-за сложных климатических условий, большого веса самой конструкции или недостаточно угла наклона скатов. Первым делом к стропилам крепится контробрешетка, а уже потом обустраивается сплошная конструкция.
2. Разреженная обрешетка. Данный вид обрешетки используется во всех остальных случаях – т.е. если на конструкцию крыши не будет приходиться большая нагрузка. В данном случае доски укладываются на некотором расстоянии друг от друга. Для определения этого расстояния и размеров досок требуется провести расчет обрешетки под металлочерепицу.

Как правильно сделать обрешетку под металлочерепицу

Перед тем, как сделать обрешетку под металлочерепицу правильно, необходимо изучить документацию, приложенную к кровельному материалу. Это важный момент – расстояние между элементами обрешетки тесно связано с особенностями листов и их размерами.

Правильная обрешетка под металлочерепицу создается с учетом следующих факторов:

1. Уклон скатов. Больший уклон позволяет увеличить расстояние между обрешеткой. Если же крыша пологая, то контробрешетку и основной настил придется укладывать плотнее, а используемые материалы должны быть более прочными.
2. Вес материала. Кровля из металлочерепицы отличается сравнительно небольшим весом, поэтому основные нагрузки возникают по другим причинам. Тем не менее, вес конструкции тоже должен учитываться в расчетах.
3. Климатические условия. В том случае, если участок, где проходит строительство, располагается в регионе с большим уровнем атмосферных осадков, то элементы обрешетки должны быть толще и располагаться на минимальном расстоянии друг от друга.
4. Размеры волны металлочерепицы. Планки основания должны располагаться так, чтобы расстояние между ними совпадало с длиной волны профиля. Учитывая длину волны перед тем, как делать обрешетку под металлочерепицу, можно основательно упростить процесс монтажа – правильно собранная обрешетка дает много преимуществ при сборке конструкции.

Зависимость обрешетки от наклона скатов — расчет

Перед тем, как сделать обрешетку под металлочерепицу на крышу, необходимо провести расчеты всей конструкции крыши, чтобы знать нагрузки, которым она будет подвергаться. Кроме того, обычно при расчетах делается хотя бы 10%-й допуск, обеспечивающий запас прочности.

Инструкция, отображающая взаимосвязь устройства обрешетки и угла наклона скатов, выглядит следующим образом:

• Крыша, имеющая небольшой уклон, должна обустраиваться с использованием сплошной обрешетки (лучше всего сделать ее из влагоустойчивой фанеры);
• В том случае, если уклон кровли превышает 35 градусов, то вполне подойдет разреженная обрешетка из досок толщиной 2-3 см при зазоре между ними в 15-20 см;
• Крыша со средним значением уклона обычно обустраивается при помощи решетчатой обрешетки с шагом между досками 10-15 см, а толщина самих досок должна составлять около 4-5 см.

Монтаж гидроизоляции

При монтаже следует придерживаться следующей инструкции:

1. Сначала в зависимости от выбранного материала следует сделать разметку на стропильных ногах расположения досок или брусков. В зависимости от вида кровли разметка может быть неоднородной. Чаще всего на краях следует делать более мелкий шаг.
2. После того, как разметка была осуществлена, с помощью молотка и гвоздей, или шуроповерта и шурупов нужно осуществить поэтапный монтаж досок или брусков на стропильные ноги.
3. После каждого прибивания очередного элемента нужно обязательно проверить его расположение относительно предыдущего, а также правильность монтажа с помощью уровня.
4. Уже непосредственно на само основание следует осуществлять монтаж кровельного материала.

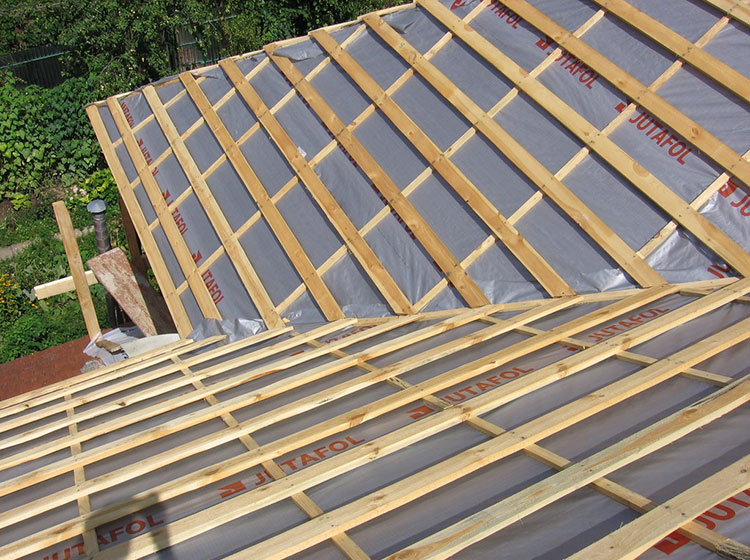

Монтаж обрешетки

Как правильно уложить первую обрешетину?

Самая нижняя начальная решетина должна быть сечением больше, чем остальные, ровно на высоту поперечной волны металлочерепицы. Потому, что этот брусок вы будете укладывать конкретно под ступеньку металлочерепицы.

Поэтому обычно эта решетина выше других на 10-15 см миллиметров, ее кладут параллельно карнизу, и цепляют за нее первую волну черепицы.

Можно сказать, первая обрешетина — это самый важный элемент! Ведь насколько будет лежать ровно это решетина, настолько же ровно ляжет первый лист, а правильность укладки первого листа всегда бросается в глаза:

Для черепицы с шагом 300 мм между первой и второй обрешеткой нужно оставлять 230 мм, но все последующие шаги будут составлять 300 мм:

Если же получится так, что этот элемент у вас ляжет криво, скорее всего металлочерепицу вы сможете уложить правильно, но только применяя усилие. Если же вы уложите такую кровлю ровно, укладка будет простой, как у конструктора.

Второй важный момент: само зацепление листа за первую решетину определит свободный вес свес кровли. Поэтому не поленитесь уложить первую решетину ровно – вооружитесь для этого необходимыми инструментами и строительным уровнем:

И если его нужно изменить, тогда вот эту первую обрешетку делайте такой высоты, как и остальные:

Также заранее просчитайте, где на вашей крыше будут находиться проходные элементы. Это вентиляционные и дымовые трубы, мансардные окна и так далее.

Так, вокруг дымоходов, мансардных окон и в местах ендов у вас должна быть уложена усиленная или сплошная обрешетка:

Дальнейшая укладка металлочерепицы уже идет по схеме, которую предлагает конкретный производитель. Старайтесь нигде не гнуть листы и не прижимать их слишком сильно.

Современную модульную металлочерепицу крепить к обрешетке легче, чем цельные листы. Ведь небольшие элементы всегда можно немного сместить, чтобы выровнять шаг:

Мы постарались максимально подробно для вас проиллюстрировать процесс изготовления обрешетки и монтажа металлочерепицы. Возникли ли у вас трудности, когда укладывали этот материал на свою крышу?
