Фундамент из асбестоцементных труб своими руками

Достоинства

• Устройство этого фундамента очень просто в изготовлении и отличается от других фундаментов
• Вес пластиковой трубы намного меньше веса асбестоцементных или металлических труб
• Устанавливается такой фундамент на любой почве
• Труба для свайного фундамента из ПВХ не несёт ни какой нагрузки они обычно выполняют роль опалубки и поэтому может подойти и тонкостенная пластиковая труба, а они намного дешевле
• Срок эксплуатации пластиковых труб в фундаменте может достигать 80 лет

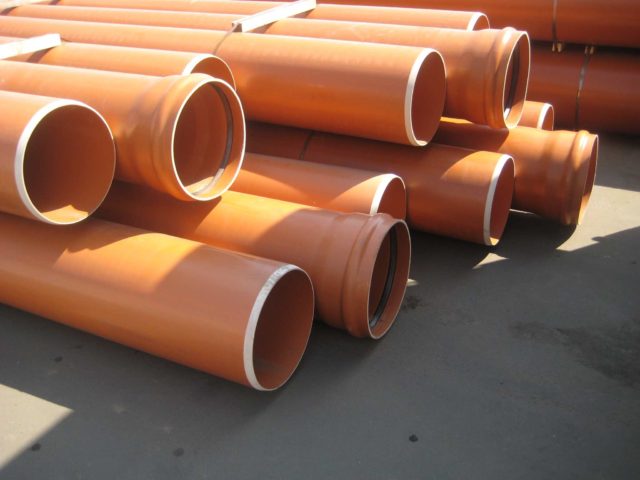

• Основная часть состоит из пластиковых труб которые вставляются в предварительно пробуренные отверстия в земле которые на метр ниже точки промерзания грунта, а это даёт надёжность сохранности целостности строения
• Фундамент из труб закладывается на такую глубину которая обеспечит при воздействия различных нагрузок на фундамент не провалится всему зданию или какой то его части
• Стоимость фундамента получается не очень дорогой
• Земляных работ будет не очень много нужно будет только пробурить отверстия под трубы
• Такой фундамент делается очень быстро и через 10 дней и его можно эксплуатировать
• Фундаменты из труб устойчивы к коррозии и к низким температурам
• Конструкция фундамента приподнимает здание над землёй на некоторое расстояние, что даёт дополнительную защиту строения от влияния грунтовых вод после дождя или таяния снега
• Конструкция такого фундамента делает подвод канализации, водопровода и прочих коммуникаций очень удобным и простым

Достоинства и недостатки столбчатого основания

Каждый тип фундамента первоначально создавался с расчётом на применение в определённой ситуации:

• ленточное основание — оптимальный вариант для возведения конструкций на подвижной почве;
• монолитная конструкция используется в процессе сооружения многоэтажных зданий с большим весом;
• опорно-столбчатое основание подходит для постройки маленьких жилых домов.

Следовательно, некоторые из недостатков можно считать незначительными при возведении целевых конструкций.

Основные недостатки:

1. Хрупкость конструкции. Первоначально основание из опорных деталей предназначалась для возведения конструкции в промёрзшей почве. Применение в подвижном грунте или самостоятельное разрыхление почвы может повлечь за собой снижение устойчивости столбов.
2. Небольшая несущая способность. Опоры не могут выдерживать многоэтажные здания с существенным весом.
3. В будущем не будет возможности соорудить погреб или подвальное помещение. Расстояние между опорами не позволит прорыть широкую канаву, которая могла бы использоваться в качестве подземного сооружения.

Если сооружать здание с учётом данных ограничений, то будет возможность максимально использовать все достоинства. Основными из них являются следующие:

1. Низкая стоимость. Если не считать расходы на аренду вспомогательной техники, то затраты будут в 2 раза ниже, чем при сооружении ленточного фундамента. Соотношение цены между монолитной и столбчатой конструкцией — 10:1.
2. Не нужно иметь особых навыков, чтобы соорудить столбчатое основание своими руками.
3. Высокая скорость сооружения конструкции.
4. Не требуется выполнять подготовительные работы, связанные с гидро- и теплоизоляцией.
5. Можно использовать для сооружения зданий на промёрзшей почве.
6. Период службы основания в случае правильного использования составляет 90–95 лет.

Столбчатый фундамент несложно ремонтировать, при этом процесс не требует большого количества финансов и времени.

Как сделать столбчатое основание из ПВХ труб

1. Подготовка площадки.

Специфика в том, что под фундамент ее не придется выравнивать; достаточно только очистить от крупных предметов, растительности (кустарник, деревья) и снять дерн.

2. Разметка участка.

Здесь требуется предельная точность. Фундамент из труб ПВХ своими руками монтируется с расчетом, что все столбы должны располагаться строго по углам, в местах примыкания стен (внешних и внутренних), а также по периметру и по линиям перегородок. Максимальный интервал – 2,5 м.

При сооружении некоторых типов строений, к примеру, легких каркасных домов, опоры ставятся под отдельные тяжелые «элементы» (печь, массивный котел и так далее).

3. Бурение скважин.

С учетом того, что диаметр изделий ПВХ небольшой (как правило, используются канализационные трубы), при сооружении столбчатого типа фундамента вполне можно обойтись ручным инструментом. Так как вертикальность шурфа выдержать довольно сложно, он делается немного шире, чтобы впоследствии была возможность выровнять опоры.

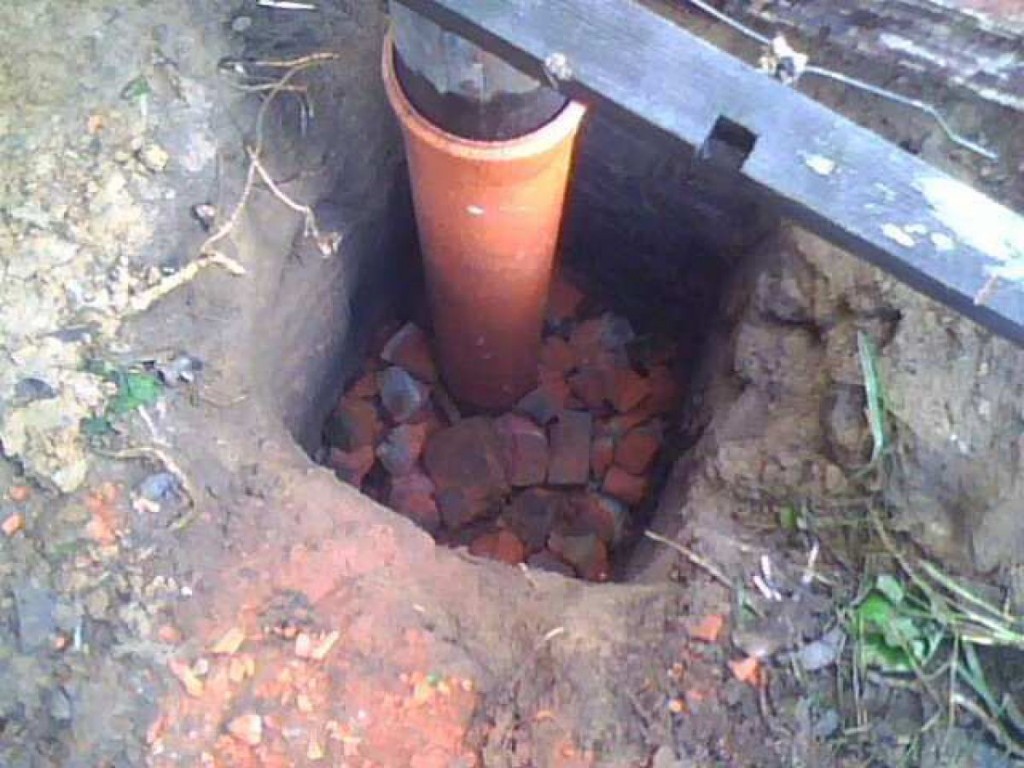

4. Подготовка скважин.

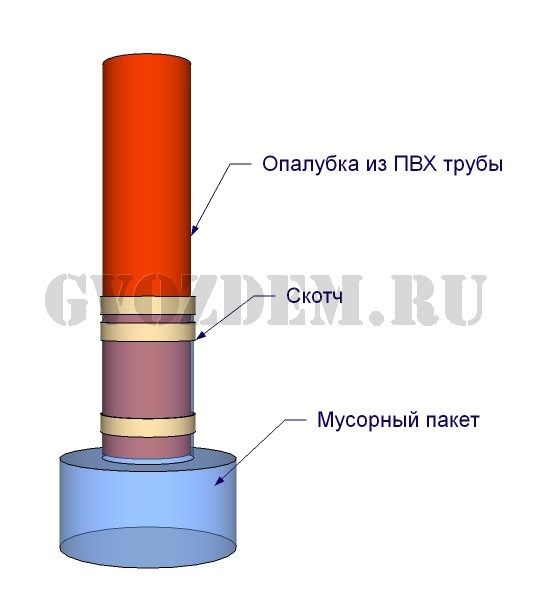

Заключается в укладке на дно песчано-гравийной «подушки» и материала гидроизоляции (для исключения впитывания жидкости из грунта).

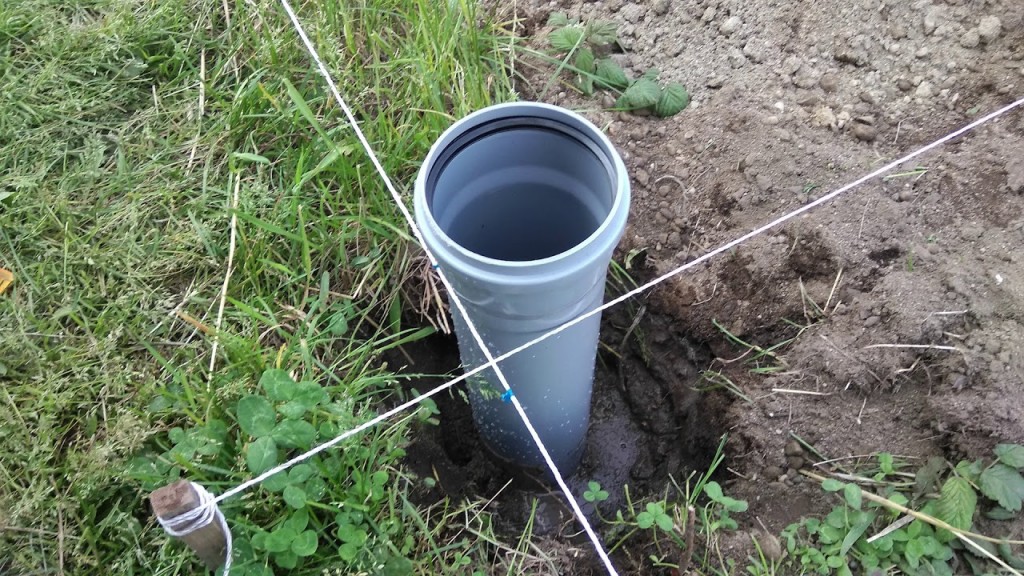

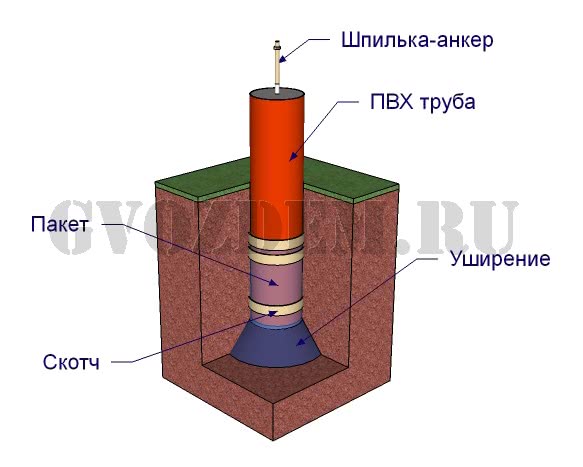

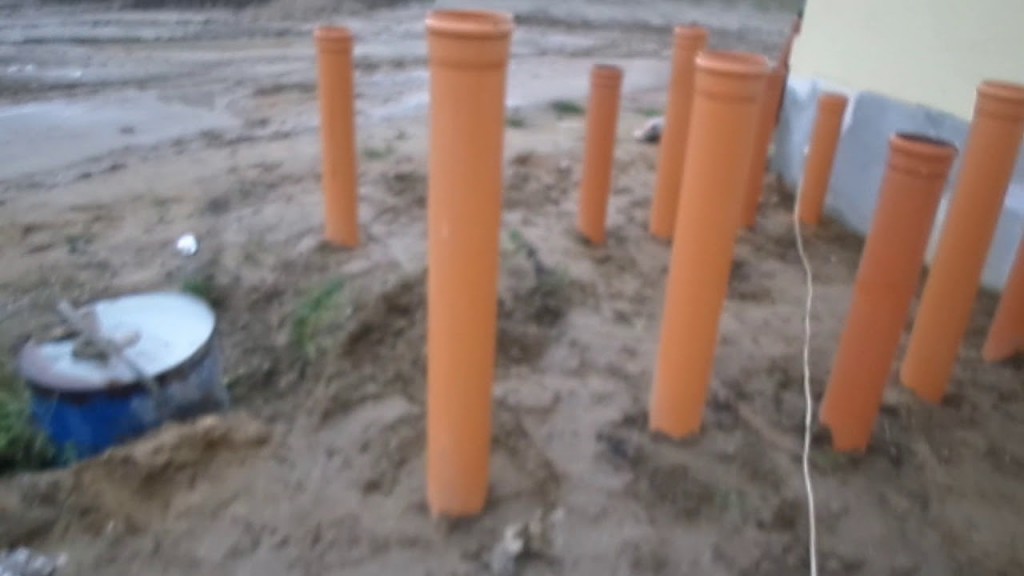

5. Установка труб ПВХ.

После их выравнивание (все «верхушки» должны лежать в одной горизонтальной плоскости) производится внешняя обсыпка (порционно) стройматериалами твердых фракций (гравий, мелкая щебенка), уплотнение каждого слоя и «проливка» раствором цемента. Далее лунка забрасывается грунтом.

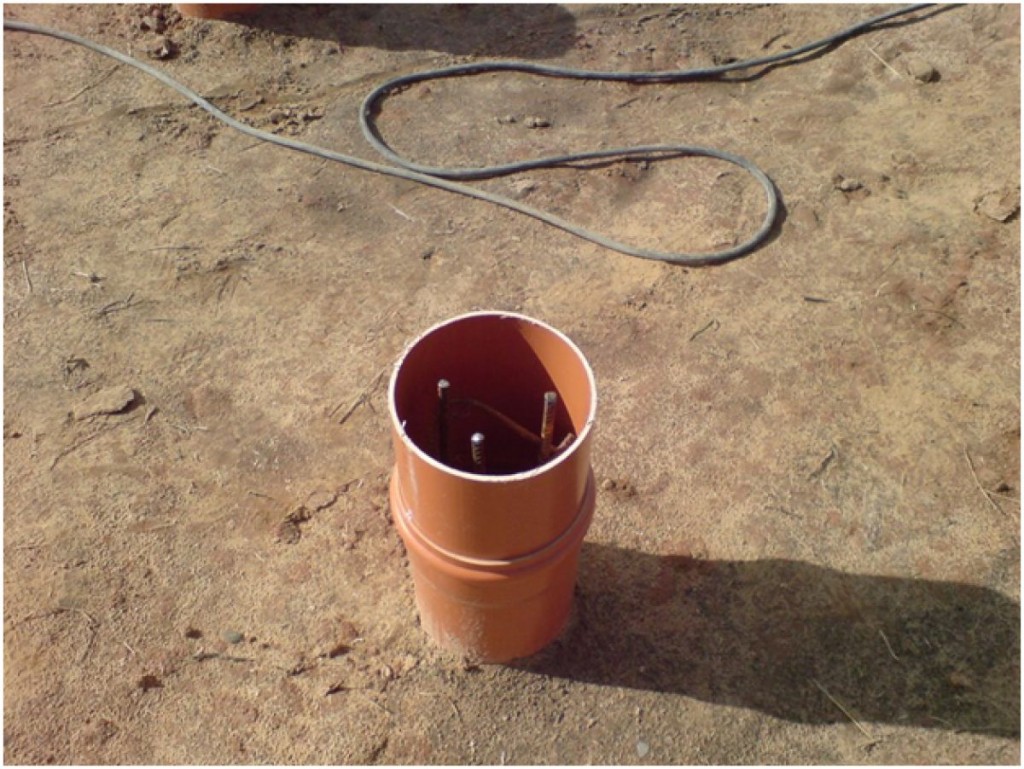

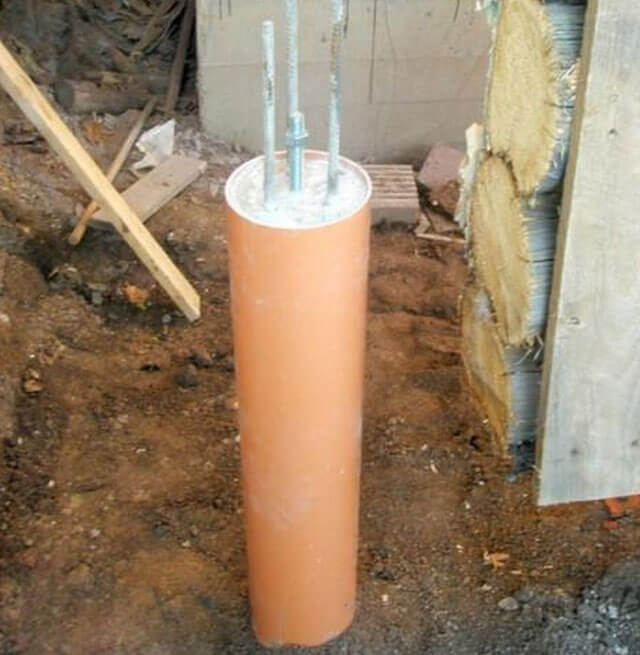

6. Усиление опор.

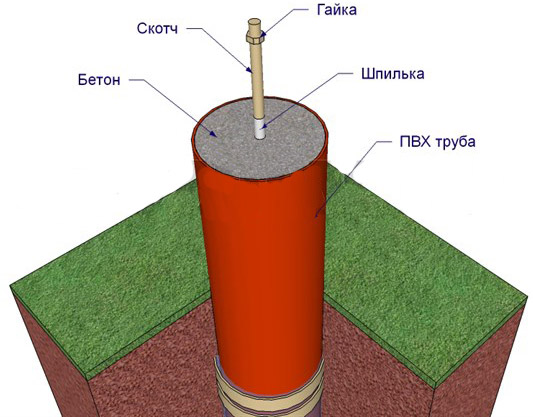

Для надежного фундамента пластиковые трубы подлежат «армированию». Можно или сделать узкий вертикальный металлокаркас, или ограничиться установкой внутри изделий ПВХ нескольких арматурных штырей (после заливки части бетонной массы).

Особенность в том, что все прутки должны возвышаться над верхними срезами опор. Эти части понадобятся для «связывания» столбов с ростверком или перекрытием.

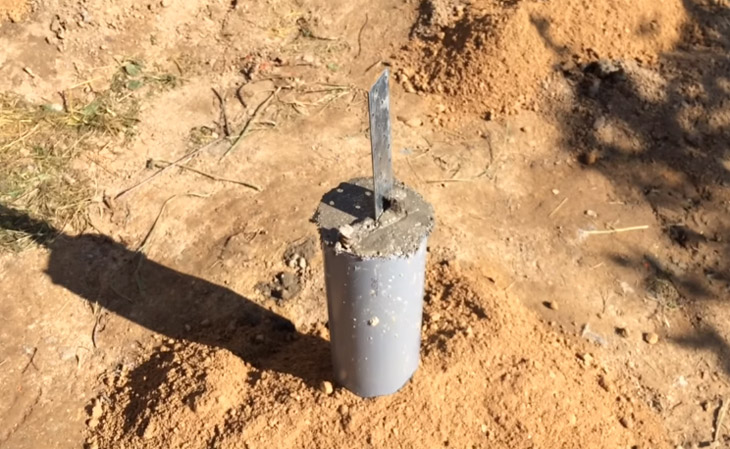

7. Наполнение труб ПВХ раствором.

Учитывая специфику работ (небольшой диаметр опор), при его приготовлении не стоит использовать заполнитель с крупными гранулами – возникнут проблемы с трамбовкой смеси.

Сколько стоят материалы

Чтобы понять, в какую примерно сумму можно уложиться при обустройстве фундамента столбчатого из труб ПВХ, достаточно ознакомиться с ориентировочными ценами на самое необходимое:

Полезные советы

• При необходимости обустроить небольшое подвальное помещение или усилить конструкцию сооружается ростверк – горизонтальная лента из бетона, соединяющая опоры в единое целое.
• Имеется несколько разновидностей такого нулевого цикла – фундамент столбчатый глубокий, мелко- и незаглубленный. Конкретный вариант выбирается исходя из местных условий.
• МАКСИМАЛЬНО рекомендуемое возвышение опор ПВХ над землей – 0,5 м.
• Если перекрытие делается на балочном (или ином) каркасе, то целесообразно замуровать в трубы столбчатого фундамента штыри с резьбой. На них будут «сажаться» и фиксироваться брусья.
• Необходимо ориентироваться на критические минусовые температуры в этой местности. Исходя из этого, и выбираются образцы из ПВХ (по виду пластика).

Советы по заложению фундамента из асбестовых труб

Фундамент свайный из труб своими руками

Фундамент это основание здания, от его прочности зависит долговечность строения, По сути, он является главной несущей конструкцией сооружения, его подвижки или просадки приводят к перекосам конструкции здания, начинают вздуваться полы и перестают закрываться двери, а, в худшем случае, дом просто может разрушиться. Как построить недорогой и надежный столбчатый фундамент из надежных асбестовых труб мы и предлагаем рассмотреть в приведенной статье.

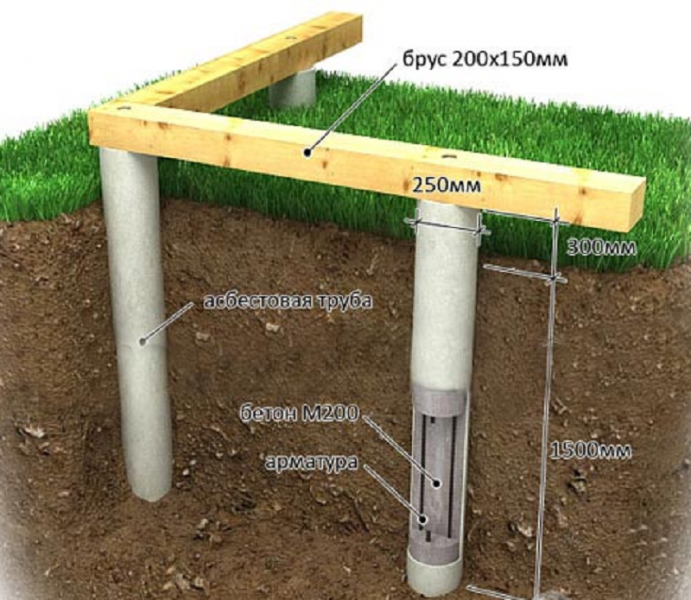

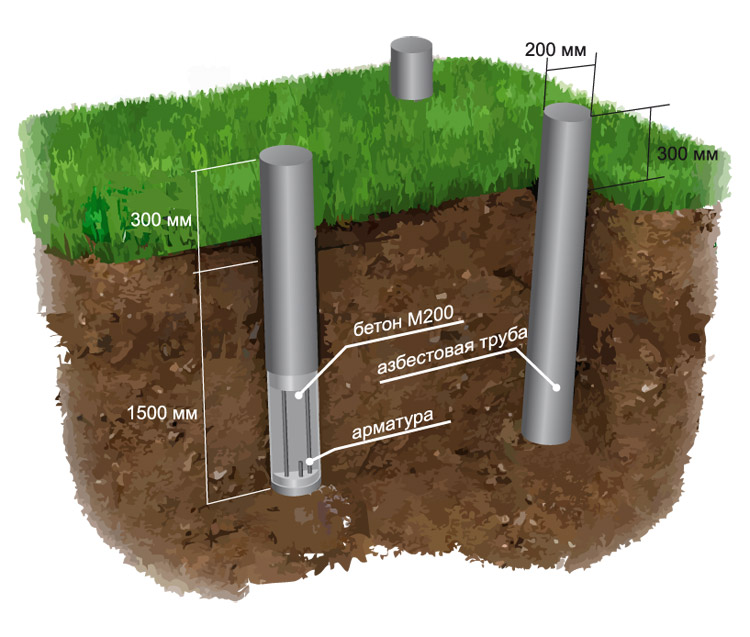

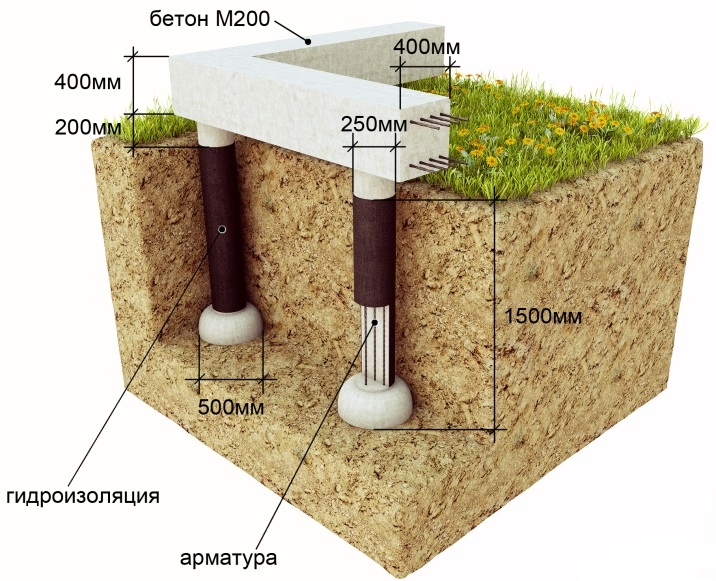

Схема столбчатого фундамент из труб

Нужно отметить, что именно в последнее время такой вид основания дома становится особенно популярным.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

• по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
• рытье котлована для такого фундамента не обязательно;
• свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
• на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
• длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
• в домах на таких фундаментах практически невозможно устроить подвал;
• основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Как сделать фундамент

Приступая к строительству нужно произвести ряд обязательных действий, чтобы работа не выполнялась впустую:

Расчет столбчатого фундамента из труб

Порядок выполнения работ

Ростверковые фундаменты

При необходимости усиления свайных фундаментов, применяется элемент конструкции, называемый ростверком. Этим термином обозначается бетонная плита или балка, которая укладывается поверх вертикальных опор фундамента.

Виды ростверков

Виды ростверков

1. Высокий – опорный элемент располагается выше поверхности грунта, применяется в местностях с высоким расположением грунтовых вод.
2. Низкий – применяется при глубоком расположении грунтовых и в местностях с небольшой глубиной промерзания грунта.
3. Повышенным ростверком называют опорный элемент, расположен на уровне грунта. Выполняется путем изготовления опалубки, армирования и сплошной заливки бетоном. Наиболее прочное основание для малоэтажного и более крупного строительства, поскольку опора превращается в монолитное сооружение.

Виды ростверков по применяемым материалам:

1. Деревянный – ростверк из бруса, применяется для строительства домов из древесины, бань, хозпостроек. Легко исполним своими руками. Нуждается в качественной защите древесины от гниения и вредителей.
2. Стальной – изготавливается из стальных конструкций, прутков и винтовых свай. Применяется в легковесном строительстве, отличается прочностью и устойчивостью. Недостаток – подверженность коррозии.
3. Монолитный – система элементов из асбоцементный свай и литой бетонной опорной поверхностью, объединяющей все составляющие конструкции в единое целое. Наиболее надежный и долговечный вид свайных фундаментов.

Виды ростверков по материалам

Желая изготовить фундамент под дачный домик своими руками, обратите внимание на описанные здесь методики. Вы получите фундамент достаточной прочности с малыми затратами. Успехов вам!

Столбчатый фундамент своими руками

Почему же при строительных работах выгоднее всего строить столбчатый фундамент под каркасный дом своими руками?

• Во-первых, в отличие от фундаментов ленточного или ростверкового типа высыхает гораздо быстрее и дает меньший процент усадки.
• Во-вторых, по стоимости он не уступает, а даже выигрывает перед фундаментами другого типа. К тому же если сделать столбчатый фундамент своими руками, можно избежать значительных затрат на тяжелую технику или дорогостоящие строительные бригады и оплату их деятельности.
• В третьих, опоры фундамента можно возводить не одновременно, а в порядке очередности.

Столбчатый фундамент из труб своими руками.

Столбчатый фундамент из труб своими руками можно возводить независимо от времени года. Также есть возможность частично заменить или отремонтировать опору, когда дом будет готов, равно как и укрепить одну или несколько опор дополнительно.

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.
• Величина несущей способности столбов.

Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен. Современная классификация цоколей, изготавливаемых под столбы, предусматривает сходную технологию выполнения. Различия заключаются в типе материала, с помощью которых проводятся работы.

Железобетонные монолиты

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

• с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
• бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;
• асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
• металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Плюсы и минусы столбчатого фундамента

Делается герой статьи не только руками профессионалов. Многие сооружают столбчатый фундамент из труб своими руками. Это касается случаев непрямого назначения столбов. В пучинистых и зыбких грунтах, конечно, лучше доверить работу профессионалам.

Но, столбчатый фундамент закладывают и на благополучных землях. Резон тому – плюсы работы с трубами. Объем земляных работ сводится к минимуму. Значит, ускоряется процесс стройки. Дополнительно экономятся средства на опалубке, оплате рабочих часов, доставке бетона.

В простых грунтах можно зарыть в землю лишь 30-40 сантиметров столбов. Если же строят на зыбких землях и копают глубоко, длина закупаемых труб значительно влияет на смету. Такой фундамент выгодным не назвать. Речь о необходимости, а не стремлении сэкономить.

Здание ложится на столбы, выведенные над землей примерно на 30 сантиметров. Воздушная подушка меж грунтом и полом исключает затопление дома. Это плюс. Минус, при этом, невозможность сделать цокольный или подвальный этаж. Сваи исключают его наличие.

Воздушная подушка под домом, стоящим на столбах, упрощает проведение коммуникаций. Многие прячут под строением. Пустоты под ним, кстати, могут быть неравномерными. Столбчатый фундамент актуален на участках-склонах.

Если заливать там обычную основу, потратятся лишние кубы бетона. С одной стороны, фундамент выведен над землей на привычные 30-40 сантиметров, а с другой – на несколько метров. Лишь так пол строения получается строго горизонтальным.

Сваи помогают сэкономить смету. Это еще один случай, когда трубы хороши в простых грунтах. При выборе фундамента важным становится рельеф участка. Жалко лишь, что активные нагрузки столбы держат «скрепя сердцем».

Тяжеловесные дома ставят только на ленточные и монолитные фундаменты. Однако, под ними грунт работает хуже, чем под столбами. Именно поэтому привычные фундаменты дают большую осадку.

Столбы в основе зданий с годами почти не вдавливаются в землю. Это финальный плюс, взвесить который стоит, затеяв строительство 1-2-этажного здания из дерева, газоблока, туфоблока.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Img by Ashley Basil — flickr

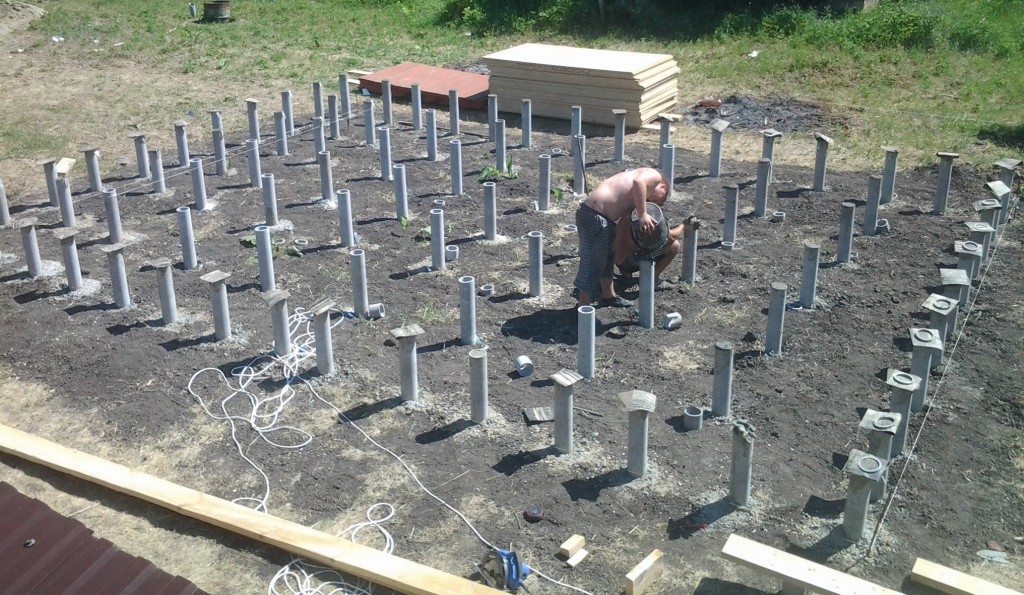

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Преимущества конструкции

Плюсы столбчатого фундамента из ПВХ труб:

1. Доступная стоимость строительства. Материалы и использование оборудования для его обустройства обойдутся дешевле примерно в 2 раза по сравнению с заливкой монолитного основания. Это обстоятельство чаще всего является причиной выбора фундамента из труб, особенно, если планируется возведение хозпостройки, небольшого каркасного домика, гаража и т.д.
2. Выполнение земляных работ сведено к минимуму, потребуется только выкопать отверстия под трубы.
3. Построить столбчатый фундамент из труб своими руками можно за 6 – 8 дней. Для сравнения, на обустройство ленточного основания потребуется не меньше месяца. Таким образом, скорость строительства играет немаловажную роль.
4. Благодаря конструкционным особенностям – здание после завершения строительства получается приподнятым над землей примерно на 20 –30 сантиметров– обеспечивается защита от наводнения, которое может возникнуть в результате таяния снегов или проливных дождей.
5. Наличие свободного пространства облегчает работу по прокладке инженерных коммуникаций, в том числе канализационной и водоснабжающей систем. Их работоспособность в данном случае можно проверять сразу же после завершения монтажа. Если возникает потребность в проведении ремонтных работ, не нужно разбирать элементы постройки или копать ямы.

Таким образом, сделанный своими руками фундамент из труб ПВХ, даже с учетом недостатков более выгоден по сравнению с другими вариантами сооружения основания. Объясняется это простотой его обустройства, наличием доступных стройматериалов.

Полезные советы и сфера применения

Мелкозаглубленный столбчатый фундамент является отличным вариантом для возведения легковесных построек, которые создают минимальное давление на грунт.

При монтаже бань и сараев можно не усиливать опоры арматурой и не подсыпать перед их установкой бетонную подушку.

Блочная основа не подходит для строительства тяжелых, а тем более многоэтажных домов, высота и размеры которых достаточно внушительны. Она не нуждается в укладке гидроизоляционного материала, поэтому идеально подойдет для возведения хозблоков. Для создания основы каркасных домов лучше отдавать предпочтение асбестовым или металлическим трубам, однако нельзя забывать об их армировании и бетонной подушке.

Ростверковый столбчато-ленточный фундамент достаточно сложен в реализации, так как состоит из двух различных этапов, кардинально отличающихся между собой. Изначально в пробуренные скважины устанавливаются столбы и укрепляются арматурой. Если правильно выполнить этот процесс, то каждая свая способна выдержать нагрузку в 10 т. Затем приступают к заливке ленточной основы, на которую и будет опираться будущая постройка. К слову, возводить стены можно будет не ранее чем через месяц, после того как раствор высохнет и монолитный слой приобретет необходимую прочность.

Столбчато-ленточный тип

Чтобы избежать ошибок и неприятностей в процессе работы, а технология строительства была полностью соблюдена, специалисты советуют уделить особое внимание анализу и расчетам, а именно:

Если вы стали обладателем участка с пучинистой почвой, новострой желательно ввести в эксплуатацию за один сезон, иначе он может деформироваться в холодное время года.

Начинать строительство лучше по весне, когда грунт полностью оттает, да и проводить работы будете в теплый сезон. В ходе их проведения следите за тем, чтобы в траншею не попала вода.

Очень надеемся, что наш материал помог вам разобраться в строительстве основ под дома, бани, беседки, вы отметили для себя все плюсы такой конструкции и теперь сможете возвести опорно столбчатый фундамент своими руками.

Нюансы и частые ошибки строительства

Прежде чем сделать окончательный выбор в пользу фундамента на столбах, необходимо учесть ряд важных параметров:

• вес здания вместе с фундаментом;
• уровень грунтовых вод;
• глубина промерзания;
• склонность грунта к пучению.

Для проведения всех расчетов можно воспользоваться любой из многочисленных бесплатных программ, которые легко найти и скачать в интернете. Также можно руководствоваться и специализированными справочниками. До начала работ следует составить четкую схему, согласно которой будет устанавливаться столбчатый фундамент своими руками. В ней должно быть отражено как общее количество опор, так и места их размещения.

Монтаж опор под строительство дома или коттеджа нужно всегда осуществлять ниже глубины промерзания. Для получения надежного столбчатого основания важно использовать высококачественные материалы. Не применяйте песок с примесью глины. При выборе цемента в магазине обращайте внимание прежде всего на срок годности, а не на низкую стоимость по акции. Все это в итоге влияет на прочность опор и может вызвать их разрушение.

Не следует возводить блочный фундамент для дома, особенно на пучинистом грунте

Когда здание строится на грунте, склонном к пучению, важно успеть все работы по его возведению сделать в один сезон. Поэтому рекомендуется начинать установку основания поздней весной или в начале лета – сразу после того, как земля прогреется.

Расчет нагрузки на свайный или столбчатый фундамент

Это последний этап проведения расчетов фундаментального основания. Для расчета нагрузки на фундамент удобно воспользоваться специальным калькулятором. Найти его в интернете не составит особого труда. Для проведения вычислений Вам будет необходимо указать материал, из которого были изготовлены стены, их площадь, тип и площадь перекрытия, общую площадь кровли, угол наклона скатов кровли, материал и размер ростверка и место, на котором Вы собираетесь строить столбчатый фундамент.

При успешном проведении расчета фундаментального основания, мы можем перейти непосредственно к созданию столбчатого фундамента своими руками.

Первый этап – земельные работы. Следует соблюдать размерность: размер опорной плиты должен быть в 2 раза меньше размера ямы. Глубина ямы должна быть равна величине заглубления основания. Уплотните дно получившейся ямы с помощью трамбовки. Можно использовать как ручную, так и электрическую или бензиновую трамбовку.

Для создания песчано-щебенчатой подушки необходимо насыпать в яму один слой песка толщиной 7 см и уплотнить его трамбовкой. Далее насыпьте один на один три слоя щебня, применяя расклинцовку, о которой упоминалось выше. На каждый верхний слой надо укладывать материал меньшей фракции, чем на нижнем слое. Нижняя фракция — 40–50 мм, следующая фракция 25–35 мм и затем верхняя фракция 5–15 мм. Применять трамбовку необходимо послойно.

Переходим к укладыванию армирующей сетки. После укладки привязываем к ней вертикальную арматуру, которая станет стержнем будущего столба. При расчете высоты арматуры учитывайте привязку к ней армирование ростверка в будущем — высота арматуры должна быть достаточной для этого.

Пришло время заливки бетоном. Следует осуществлять заливку бетоном марки не ниже М300.

Теперь нужно выделить время на застывание бетона. Повремените 3 дня. По истечении срока наденьте на арматуру асбестовую трубу. Требуемый внутренний диаметр асбестовой трубы — свыше 15 см.

Необходимо проследить за качеством установки труб с помощью уровня – они должны быть установлены вертикально и находиться на одной высоте. При различной высоте труб будут проблемы с установкой ростверка.

Залейте трубы бетоном. Снаружи засыпьте землей. Для гидроизоляции торцы труб можно смазать битумом или накрыть рубероидом.

Через 10 дней установите опалубку и залейте ростверк.

Это был последний этап создания столбчатого фундамента. Мы надеемся, что у Вас все получилось в лучшем виде и Вы гордитесь своей работой!

Столбчатый фундамент из ПВХ труб

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Достоинства столбчатого фундамента из пластиковых труб (ПВХ) для внешней канализации

• Долговечность опалубки. Если рассматривать ПВХ трубу для внешней канализации, то ее срок службы со слов производителей не менее 50 лет.
• Высокая стойкость к агрессивным средам. Морозостойкость.
• Легкие, но при этом имеют достаточную жесткость и прочность
• Большое разнообразие размеров. Диаметр 110 мм – 630 мм. Длина 1 м – 6м.
• За счет гладкой поверхности грунт во время пучения будет скользить по поверхности ПВХ трубы (в теории должно быть так).

Если использовать пластиковые трубы для внутренней канализации (серые), они немного дешевле оранжевых ПВХ труб, но при этом и в грунте они прослужат значительно меньше. Это и логично, так как данный тип труб предназначен для внутренней канализации в помещении.

В целом если рассуждать логично, то главное предназначение несъемной опалубки это формирование столба. А непосредственно срок службы столба из железобетона 150 лет. ©

Недостатки опалубки из ПВХ труб

• Дороже, чем опалубка из рубероида.

Серые ПВХ трубы для внутренней канализации имеют максимальный возможный диаметр 110 мм. (Оранжевые трубы для наружной канализации имеют более богатый диапазон диаметров от 110 до 630 мм.)

Как видим, цена на пластиковую трубу для внешней (оранжевые) и внутренней (серые) канализации практически не отличается, а вот преимущества оранжевых ПВХ труб для использования в виде несъемной опалубке в грунте неоспоримо (достоинства ПВХ труб для наружной канализации).

Инструкция строительства столбчатого фундамента из пластиковых труб

Предлагаем вашему вниманию инструкцию по установке столбчатого фундамента из пластиковых труб (ПВХ). Более подробную инструкцию вы можете изучить в статье: Столбчатый фундамент своими руками.

План работ

1. Проектирование столбчатого фундамента. Расчет кол-ва столбов, их расположение, глубина размещения в грунте. Подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Калькулятор Столбы-Онлайн v.1.0 – проектирование столбчатого фундамента.

2. Подготовительные работы. Заготавливаем опалубку из пластиковых труб нужной нам длины. Если столб будем делать с уширением, то размещаем внизу трубы мусорный пакет и крепим его к опалубке скотчем. Данный пакет будет служить резервуаром для заливки пятки столба.

3. Делаем арматурный каркас. Если будем армировать уширения, то арматуры делаем в виде буквы L. Более подробно читаем в статье: Арматурный каркас под уширение столбчатого фундамента.

Если нижняя обвязка у вас будет и бруса, то для ее связи со столбчатым фундаментом будем использовать шпильки-анкера, залитые в столб.

4. Бурим скважины на глубину ниже промерзания грунта.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.

5. Делаем уширения внизу наших скважин.

6. Вставляем несъемную опалубку из ПВХ труб в нашу скважину и формируем уширение.

Все столбы делаем на одном уровне. Для данной задачи нужно будет отбить горизонталь с помощью гидро или лазерного уровня и натянуть по уровню бечевку. По бечевке будем выводить все столбы. Чтобы опалубка у нас не проседала, делаем приспособление в виде захвата как на рисунке.

Для захвата нам нужно 3 бруска, 2 самореза и веревка.  Если сложно опалубку выставить по бечевке, то можно в процессе заготовки сделать ее длиннее и затем уже все сваи обрезать в один уровень. Главное сделайте отметку на опалубке – до кого уровня вы будете заливать бетон.

7. Вставляем арматурный каркас в опалубку. Разворачиваем арматуру для армирования пятки столба.

8. Заливаем столб бетоном. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

9. Крепим шпильку-анкер вверху столба.

10. Все, фундамент из пластиковых труб ПВХ готов. Также можно порекомендовать сделать гидроизоляцию верхней части столба с помощью рубероида либо битумной мастики.

Более детальную поэтапную инструкцию читаем в статье: Столбчатый фундамент своими руками. ©

Возможные ошибки

Непрофессиональные строители часто допускают ошибки при возведении основания веранды.

Проседает основа и при неодинаковой нагрузке на опоры платформы.

Специалисты не рекомендуют делать основание, отличное от основания общего объекта. Опоры основания должны иметь одинаковую величину заглубления.

Новички в строительстве могут не учесть при работах особенности местности, однако, глубина промерзания и высота грунтовых вод очень важна. Монолит необходимо гидроизолировать и утеплить, а до момента усадки тщательно вымерять высоту каждого столба.

Просчетом будет и упустить ростверк, ведь именно он обеспечивает устойчивость пристроя. Если сделать сразу деревянную обвязку из бруса, несущие балки могут поломаться, особенно в случае бревенчатых вариантов.

Внимание! Столбчатый фундамент не предназначен для увесистых строений. В случае пренебрежения этим правилом, основание потребует ремонта или вовсе замены.

Фундамент из труб: столбчатый, с опалубкой, из разных материалов (асбестоцементных, металлических, пластиковых) для заливки основания +видео

Добавил(а): Ксения Зубкова 18 июля

Определиться с видом фундамента бывает сложно. Всё-таки хочется построить надёжное основание, но не тянет вкладывать в это огромные суммы. Чтобы сделать фундамент на выгодных условиях, можно приобрести трубы. Из них получаются крепкие и устойчивые столбы.

Особый фундамент из труб

Как ни странно, главным элементом основания дома могут быть даже трубы. Чтобы создать из них опорную конструкцию, не нужно искать специальную дорогостоящую технику.

На столбчатом фундаменте из труб хорошо смотрится деревянный дом

Трубы столбчатого фундамента устанавливают на полтора метра глубже уровня промерзания почвы, в отверстия, проделанные в земле буром. Созданные опоры ощущают на себе давление здания со всех сторон, поэтому не утопают в грунте и не расшатываются.

Большей частью трубы фундамента должны находиться в земле

Преимущества

В пользу сооружения такого фундамента можно привести следующие аргументы:

Основание из труб сооружается просто, а получается надёжным

Заставить засомневаться в выборе основания из этого материала могут следующие доводы:

• столбы способны выдержать давление лишь небольшого дома;
• трубы относительно быстро приходят в негодность — служат в качестве фундамента около 80 лет;
• на опорах невозможно возвести дом с подвалом;
• столбы не в силах удержать строение в местности с подвижным грунтом или на бугристом участке.

Необычные опалубки основания дома

Когда трубы выполняют задачи опалубки, они отвечают за чёткую геометрию всех опор по глубине и диаметру. Как столбы фундамента, трубы наполняют жидким бетоном и в некоторых случаях усиливают металлическими прутьями.

Внутрь трубы можно установить металлическую решётку

При использовании трубы в качестве опалубки могут пойти двумя разными путями:

• установить столб, наполненный выступающими за края металлическими прутьями (на расстоянии 6 см друг от друга) и выходящий из грунта на 20 см;
• соорудить опору, частично залитую бетоном и сразу же после этого поднятую на 10 см, что позволит образоваться свае с подошвой (арматура из такой трубы выступать не должна).

Оба варианта столба после установки в грунте заливают бетоном.

На трубах с выступающей арматурой можно установить баню с полом под наклоном

Подходящее для фундамента строительное сырьё

Материалом для сооружения столбчатого основания могут быть трубы из поливинилхлорида, асбестоцемента и металла.

Поливинилхлоридные трубы

Фундамент из труб ПВХ отличается репутацией самого простого и дешёвого столбчатого основания. Для его возведения берут обычные канализационные циллиндры длиной 2 метра. Главное, чтобы внутренний диаметр изделий из поливинилхлорида был равен 20 см.

Фундамент стоит сооружать из поливинилхлоридных труб большого диаметра

Столбы из труб ПВХ активно применяют при строительстве фундамента в силу определённых причин:

• поливинилхлорид не ржавеет под влиянием сырости, как это случается с металлом;
• эти опоры, в отличие от асбестоцементных труб, совершенно безопасны;
• такие столбы можно купить по приемлемой цене.

Асбестоцементные трубы

Фундаментные столбы из асбестоцемента стали сооружать, руководствуясь их низкой стоимостью и устойчивостью по отношению к ржавлению и повышенной температуре. Чтобы поставить на участке основание под дом, используют асбестоцементные трубы диаметром 20 см и длиной 2 метра.

Стенки труб из асбестоцемента необыкновенно прочные, поэтому изделия идеально подходят для сооружения фундамента

Столбчатый фундамент из асбестоцементных материалов популярен из-за таких характеристик, как:

• превосходная прочность;
• доступная цена;
• простой монтаж, не требующий специальной техники.

Профильные трубы

Фундамент из труб квадратной формы — простой и надёжный. Его принято создавать из металлических изделий длиной 2 метра с сечением 6×6 см.

Фундамент лучше сооружать из квадратных труб

К сооружению основания под дом из профильных труб прибегают, узнав о следующих достоинствах этого материала:

• ни с чем не сравнимая прочность;
• устойчивость к сильному давлению, не позволяющая покрыться трещинами;
• оперативность и простота работ по установке.

Фотогалерея: трубчатые конструкции фундамента

Фундамент армируют для удобства установки ростверкаТрубы располагают по периметру постройки и под внутренними стенамиНа трубах можно сооружать конструкцию из любого материалаНа трубах из металла часто обустраивают металлический ростверк

Инструкция по созданию основания из труб

Чтобы создать столбчатый фундамент из труб, решают следующие задачи:

Столбчатый фундамент из труб в подходящих условиях станет надёжным сооружением. Он прекрасно сочетается с бревенчатым зданием, построенным в местности с влажной почвой, и маленькой дачей на склоне. Основание из труб — хороший вариант для бань и веранд. Низкую стоимость такой конструкции стоит рассматривать как приятный подарок, а вовсе не главное преимущество.

Недостатки опалубки из ПВХ труб

• Дороже, чем опалубка из рубероида.

Серые ПВХ трубы для внутренней канализации имеют максимальный возможный диаметр 110 мм. (Оранжевые трубы для наружной канализации имеют более богатый диапазон диаметров от 110 до 630 мм.)

Средние цены ПВХ труб для внешней канализации (СПб)Средние цены ПВХ труб для внутренней канализации (СПб)

Как видим, цена на пластиковую трубу для внешней (оранжевые) и внутренней (серые) канализации практически не отличается, а вот преимущества оранжевых ПВХ труб для использования в виде несъемной опалубке в грунте неоспоримо (достоинства ПВХ труб для наружной канализации).

Подготовительные работы

Главный этап подготовки заключается в расчёте предполагаемой нагрузки на основание и изучении несущей способности грунта. Первая задача решается путём проведения инженерных расчётов на основании проекта здания и используемых стройматериалов. Вторая задача требует тщательного анализа состава грунта на участке и определения залегания грунтовых вод.

Существует три типа оснований столбчатого типа:

После выбора типа основания переходят к подготовке площадки под застройку своими руками. По углам возводимого здания вбивают деревянные или стальные колышки и натягивают на них верёвку по периметру. От углов разметки отступают по 0,5 м вдоль линий, вбивают колышки и на них натягивают верёвки, чтобы сформировать периметр возводимого здания. Колышки, вбитые по углам, удаляют. Такое решение позволит точно бурить скважины под столбы без нарушения разметки.

Рулеткой размечают места под столбы, снимают плодородный слой грунта на глубину 30 см и пробуривают скважины по диаметру труб

Важно обеспечить запас по диаметру в 10 см для возможности выравнивания столбов. Допускается не снимать поверхностный слой на площадке под застройку, если участок ровный

Интервал между столбами должен составлять 1-2,5 м в зависимости от нагрузки здания и типа грунта.

На дне скважин специальным оборудованием бурят уширения для подошвы свай. Диаметр применяемых ПВХ труб от 150 до 250 мм. Следовательно, диаметр пробуриваемых скважин составит от 160 до 260 мм.

Фундамент из труб-надёжный и не дорогой

Сразу же следует отметить, что фундамент из труб в первую очередь рассчитан на относительно лёгкие панельные, каркасные и щитовые здания. Для более тяжёлых конструкция такая основа не подойдёт. У фундамента из труб есть сразу несколько положительных качеств, которые зачастую становятся причиной тому, что именно ему отдают предпочтение.

Фундамент из труб

Речь идёт о следующих аспектах: Строение, возведённое на поверхности фундамента из труб, практически не подвергается деформации, которая в других случаях может возникнуть во время движения грунта; Практически все асбоцементные конструкции достаточно просты в своём монтаже.

Так что при наличии навыков подобный фундамент можно возвести в самые короткие сроки; На возведение данной основы тратится относительно небольшое количество денежных средств. Связано это в первую очередь с тем, что на его создание тратится очень малый объём цементного раствора.

Этапы возведения фундамента из труб

Диамет

р каждой скважины должен составлять примерно 20-25 см. Что касается её глубины, то здесь возможны различные варианты. Всё будет зависеть от того, насколько глубоко промерзает грунт зимой. Скважина должна быть чуть-чуть глубже данного уровня. После этого в данную яму вставляется специальная асбестоцементная труба, которая имеет в диаметре от 15 до 20 см. Затем её необходимо на 1/3 заполнить цементным раствором.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.
