Назначение Малозаметный, но такой необходимый

При заказе того или иного элемента при строительстве может возникнуть вопрос: «Зачем мне нужны водоотливы?». Но, хоть немного изучив данную тему, вопрос отпадает сам собой. Обусловлено это двумя основными задачами: эстетическая и функциональная.

Водоотливы являются важным элементом системы водоотведения. Функциональная их задача состоит в том, что при установке водоотливов вы защищаете свой дом от нежелательной влаги, которая влечет за собой сырость, плесень или грибок. Тем самым вы продлеваете срок службы крыши, фундамента и фасадов вашего строения. Ну и конечно эстетика. Водоотливы придают архитектурному сооружению законченный и лаконичный вид.

Устройство и виды фундамента при высоком уровне грунтовых вод.

Гидроизоляция фундамента при высоком уровне грунтовых вод.

Основной конструкцией любого здания является фундамент. Она принимает на себя и переносит на грунт всю его нагрузку. При выборе типа фундамента решающим фактором считают особенности грунта, глубину промерзания, а также уровень грунтовых вод (УГВ), который доставляет застройщику много проблем. Устройство фундамента при высоком уровне грунтовых вод сильно влияет на прочность основания и несущую способность здания и требует больших вложений.

Виды водоотливов для крыши

Водостоки для кровли можно изготовить самому либо приобрести готовые детали. Их главная задача – отвод воды с кровельного покрытия постройки. Они должны иметь небольшой вес, достаточную прочность, привлекательный вид, стойкость к коррозии, а также сочетаться с внешним видом дома.

Для производства водосточных систем применяют полимерные материалы и различные металлы.

На сегодняшний день на рынке можно встретить следующие системы водоотвода:

• Стальные. Их производят стали с цинковым покрытием. Толщина листа не превышает один миллиметр. Оцинкованный слой предотвращает коррозию металла. Водостоки могут быть окрашены в выбранный цвет водостойким лаком. Также существуют стальные водоотливы с полимерным покрытием, которое выполняет не только защитную, но и декоративную функцию. Такое покрытие увеличивает эксплуатационный срок водоотводов, а также приглушает звуки дождевой воды, стекающей в водосточный желоб.
• Медные. Для их изготовления применяется листовая медь со специальным защитным слоем, полученным методом оксидирования. К преимуществам медных водоотливов относят длительный срок эксплуатации и привлекательный вид. Основной недостаток – высокая стоимость.
• Пластиковые. Водоотливы из пластика имеют выглядят привлекательно, имеют небольшой вес, а также создают мало шума при эксплуатации. Монтаж таких отливов выполняется достаточно легко, поскольку они содержат специальную замковую систему.
• Алюминиевые. Для их изготовления используют листовой алюминий толщиной менее одного миллиметра. Листы снабжают особым защитным покрытием. Основные плюсы – стойкость к низким температурам и малый вес.

При покупке водоотливов для крыши следует учитывать их технические свойства и цены. Наименьшую стоимость имеют пластиковые водостоки. Установить их сможет даже непрофессионал.

Существенный минус отливов из пластика состоит в том, что они могут лопнуть при замерзании в них воды.

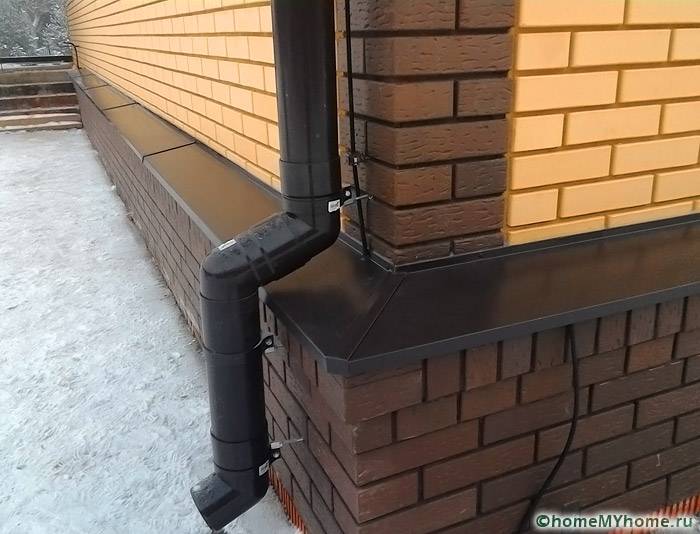

Виды отливов для фундамента

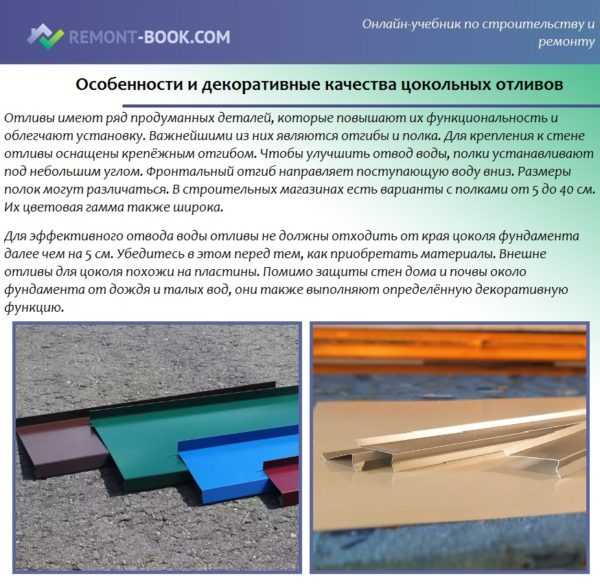

Помимо защитной функции, отлив на фундаменте несет еще в себе и декоративное значение. Им декорируют место сопряжения цоколя и первого ряда кирпичной кладки. Изготавливают водоотливы из следующих материалов:

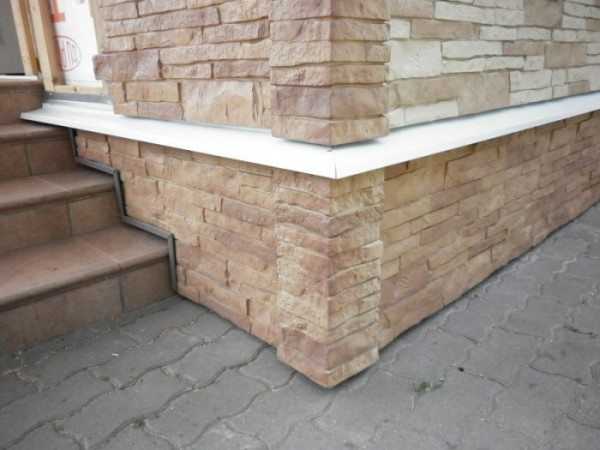

• Кирпич (клинкер) и бетон. Это «классика». Кирпич кладется ложком, тем самым образуя наклонную плоскость. Таким же образом укладывают и бетон. Последний часто применяется в строительстве административных зданий. Такой вид отлива отлично подойдет для монтажа на кирпичных или блочных стенах. Он отличается прекрасной стойкостью, большим сроком службы. Монтаж клинкерных элементов производится на раствор, что усложняет процесс.

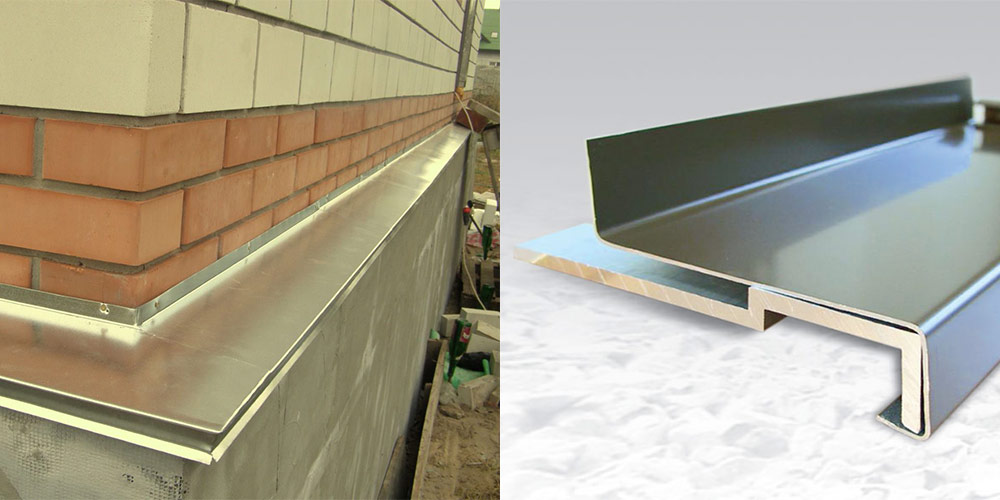

• Оцинкованная сталь. Доборные элементы из оцинкованной стали отличаются относительной долговечностью, быстрым монтажом и невысокой стоимостью. Для установки отливов применяют сталь как окрашенную специальной краской, так и не окрашенную. Все зависит от предпочтений хозяина и дизайна дома.

• Пластиковые и виниловые отливы. Имеют довольно низкую цену, однако, служат не очень долго. Винил поддается влиянию перепадов температур и ультрафиолетового излучения. Это же можно сказать и о пластике. К тому же, очень дешевые материалы при нагревании могут издавать не очень приятный запах, а при больших морозах – просто трескаться. Однако, проводить монтаж цокольного отлива своими руками из пластика без привлечения специализированной помощи очень просто.
• Медные отливы. Медь — очень красивый, долговечный, но весьма дорогой материал. Работать с медными листами не слишком сложно, так как медь – мягкий металл, что значительно упрощает процесс монтажа. Однако, стоимость материала делает его недоступным для большинства потребителей.

Виды отливов для крыши

Отливы кровли могут быть изготовлены из различных материалов – пластика, металлов (оцинкованной стали, меди). Они имеют разную форму. Предназначение отливов – сбор воды с крыши и отведение с помощью специальных приспособлений в дренажную систему. Этот элемент водостока должен обладать такими характеристиками, как: повышенная прочность, сопротивление нагрузкам и механическим воздействиям, наличие антикоррозийного покрытия, привлекательный вид.Отлив из оцинкованной стали имеет толщину не более 1 миллиметра. Такие изделия дополнительно покрываются полиэстером, пуралом, пластизолом. Если сталь не имеет такого покрытия, в доме не слишком комфортно жить: звук дождевых капель значительно усиливается.Отлив из алюминия имеет толщину 0,8-1 миллиметров. С целью защиты от коррозии его покрывают лаком со всех сторон. Для улучшения внешнего вида изделия могут использоваться лаки различных цветов.

Отливы из меди подвергаются латунированию или оксидированию. Элементы из этого металла долговечны и имеют привлекательный внешний вид. Они прослужат долгое время, но и стоимость их довольно высока.Обычно отливы изготавливают в виде неглубокого желоба со специальными кронштейнами, которые необходимы для крепления. В зависимости от размера крыши длина отлива может составлять от 1 до 6 метров. Также можно подобрать цвет, который будет сочетаться с другими элементами водосточной системы и кровлей.Чтобы определить площадь крыши, ее условно разбивают на элементы в виде геометрических фигур (прямоугольников, треугольников и т.д.) и вычисляют площадь каждой из них. Затем полученные результаты суммируют. Большой ассортимент труб и желобов различных диаметров и размеров дает возможность комбинировать элементы водоотводов и подбирать комплект по ценовым параметрам.Процесс создания отливов не вызовет сложностей, если будут правильно выполнены замеры ширины и глубины поверхности.

Что учитывается при выборе

Основным ориентиром служит материал фундамента, особенно для зданий, возводимых по проекту (в этом случае используются четко указанные отливы, по нормам безопасности менять их нельзя). Для цоколя деревянного дома рекомендуется купить стальные или медные пластины, для бетонных оснований подходят любые. Оттенок подбирают в тон основной облицовки фасада или по принципу контраста.

При выборе размера учитывается ширина цоколя — изделие должно быть на 4–5 см шире. Важную роль играет вес, в частности — отливы из камня не устанавливают поверх конструкций, не предназначенных для сильных нагрузок (например, облицованные пенополистиролом). Они чаще используются в качестве оконных горизонтальных откосов или для защиты широких заборов.

Пошаговая технология монтажа

Данный этап строительных работ рекомендуется провести сразу после отделки фундамента или его утепления и ремонта. Для установки на цоколь своими руками потребуются такие инструменты:

• строительный уровень;
• ножницы по металлу;
• мастерок;
• дрель (для кирпичных стен — перфоратор);
• отбивочный шнур;
• молоток и резиновая киянка.

Основные этапы монтажа:

1. Проверка горизонтальности цоколя, поиск отклонений и дефектов.
2. Устранение неровностей и перепадов, замазывание трещин в случае необходимости.
3. Обмазывание цоколя из искусственного камня герметиком.
4. Окончательное выравнивание по шнуру или проведение линии мелом.
5. Создание откосов под углом не менее 15°, путем набрасывания бетонного раствора.
6. Установка направляющих (через несколько суток после высыхания) и разметка будущих отверстий. Если фасад облицовываться не будет, то крепить отливы разрешается непосредственно на стену.

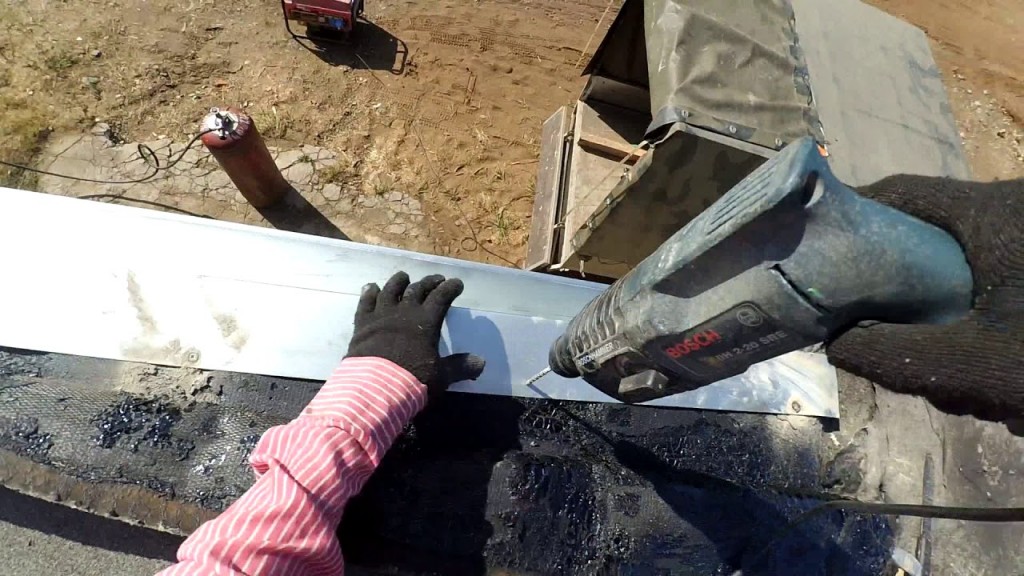

7. Размещение и фиксация изделий. При крепеже цокольных отливов на стену, используются дюбеля-гвозди, для направляющих — саморезы. Минимальный нахлест составляет 30 мм, места стыков промазываются герметиком.

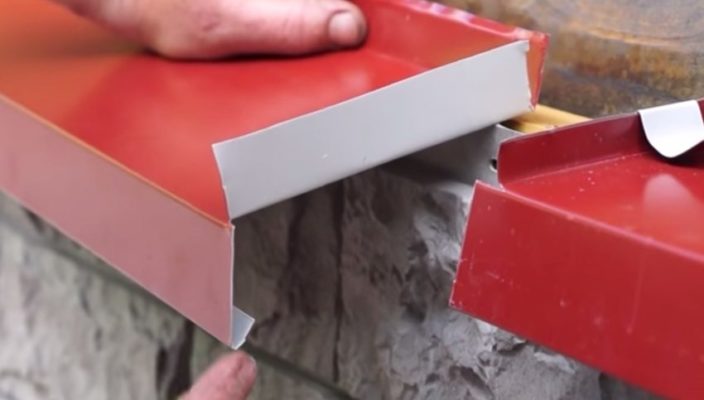

8. Вырезание углов (или монтаж радиальных откосов). Данный участок особенно подвержен механическим нагрузкам, к нему стекает влага, поэтому он нуждается в тщательной промазке герметиком.
9. Крепление широких отливов к цоколю кронштейнами. Проводится с целью надежной фиксации и исключения деформирования под воздействием ветра.

Для откосов приготавливается цементно-песочный раствор в пропорциях 1:3, вода добавляется в малых долях, он не должен стекать с мастерка. Отливы никогда не размещаются на непросохших участках, следует дождаться застывания состава. Допускается использовать строительную пену, но бетонные откосы служат дольше. Важно обеспечить одинаковый уклон и надежную фиксацию изделий по всему периметру здания.

Нюансы и рекомендации

1. Для промазывания стыков и углов выбирается не обычный, а морозостойкий герметик. Для устранения трещин на цоколе хорошо подходит фасадная штукатурка.

2. Внешние и внутренние углы вырезаются из цельной планки (а не собираются из остатков), это учитывается при расчете материала.

3. Максимальная ширина отлива для цоколя составляет 50 см.

4. При вырезании углового участка нельзя стучать по покрытой полимером полосе, ее защищают резиной или войлоком. Это же актуально при самостоятельном изготовлении отливов.

5. Нельзя крепить изделия на фундамент без предварительной разметки, это приводит к возникновению перекосов. Также всячески избегают пережимов при закрутке.

6. Любые щели между отливом и цоколем запениваются, допускается прокладка тонких пенопластовых пластин.

7. При строительстве деревянного дома основание нуждается в надежной гидроизоляции, рекомендуется купить покрытые полимерами или медные заготовки. В эстетических целях допускается использование изделий из влагостойких пород древесины, но следует помнить, что их срок эксплуатации ограничен.

РАЗМЕРЫ ВОДООТЛИВА И СТРУКТУРА МАТЕРИАЛА

Стандартного размера, как такового, не существует, планки изготавливаются различных конфигураций по чертежу Заказчика. Минимальная полка составляет 25 мм и в некоторых случаях может достигать 1200 мм. Длина также может быть практически любой и доходить вплоть до 3000 мм.

Исходя из необходимых размеров планки определяется толщина оцинкованной стали для изготовления. На выбор предоставляется некоторое количество вариантов: мм, мм, 0.6 мм, 0.7 мм, 0.8 мм, 1 мм, 1,2 мм. соответственно. Правильно подобранная толщина материала позволит достичь высокой жесткости изделия без установки дополнительных усиливающих элементов.

Оцинкованный лист стали с полимерным покрытием обладает превосходными характеристиками коррозионной устойчивости, покрытие не выгорает, сохраняя вид изделия на долгие годы. Различают несколько видов покрытия, основные из них:

• Полиэстер (PE)
• Пластизол (PVS)
• Порошковая окраска

Основная структурная схема материала указана ниже на рисунке 2.

Рисунок №2. Структура оцинкованного листа стали с полимерным покрытием

Когда и как крепить отлив

Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.

Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.

В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.

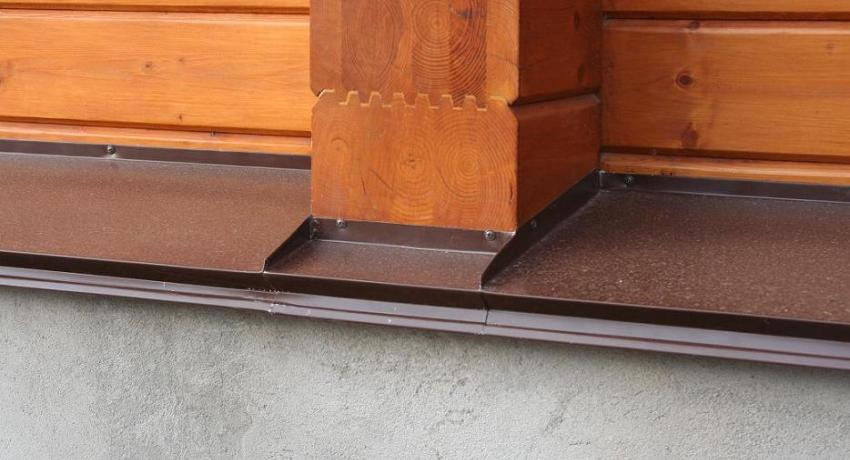

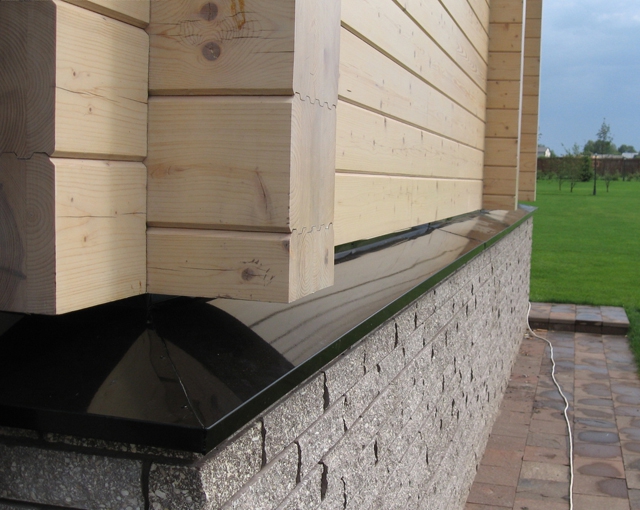

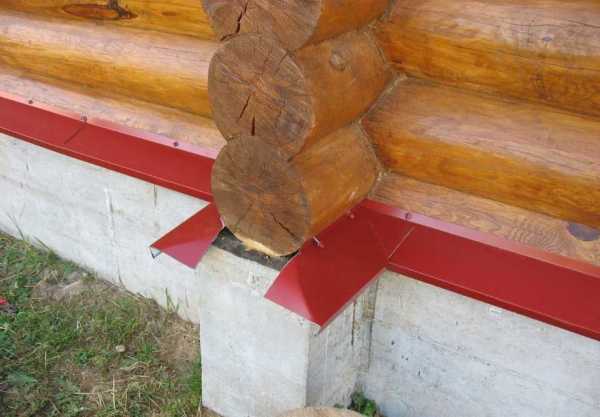

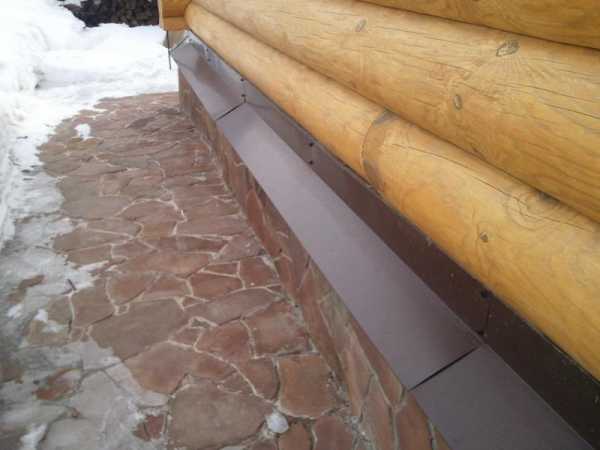

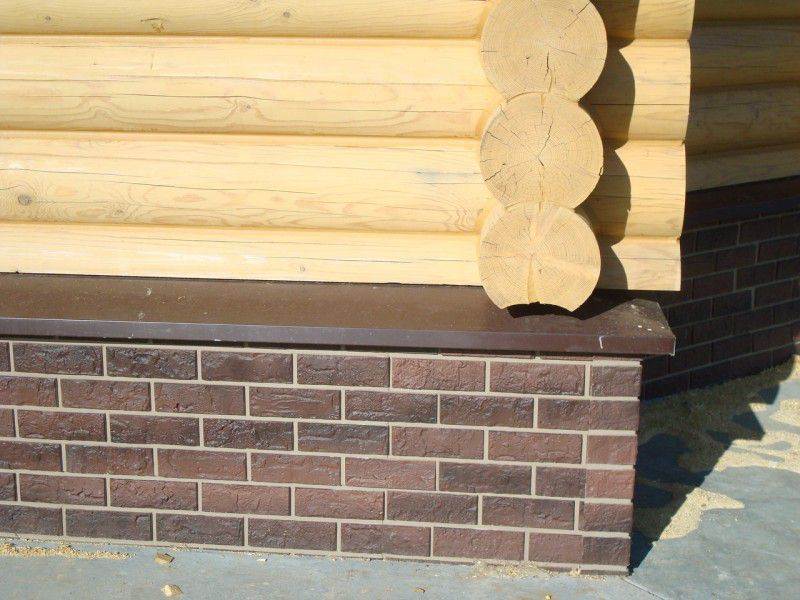

Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.

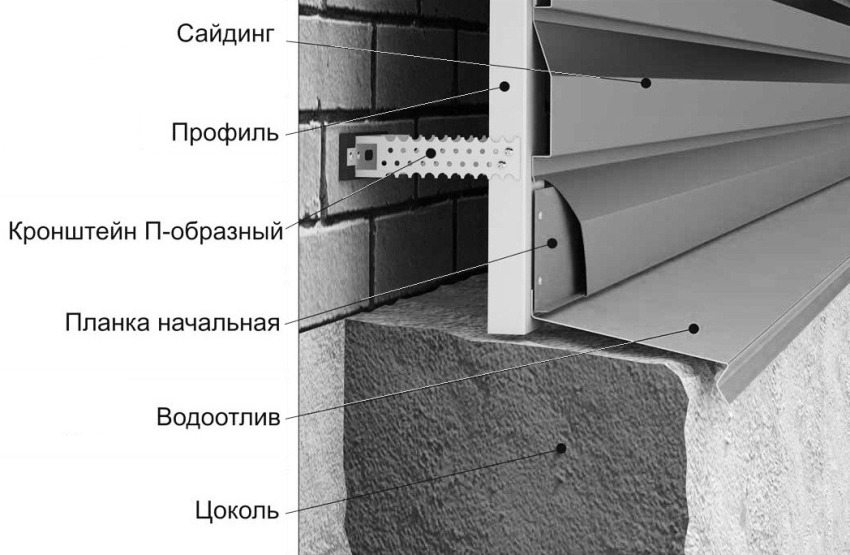

Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.

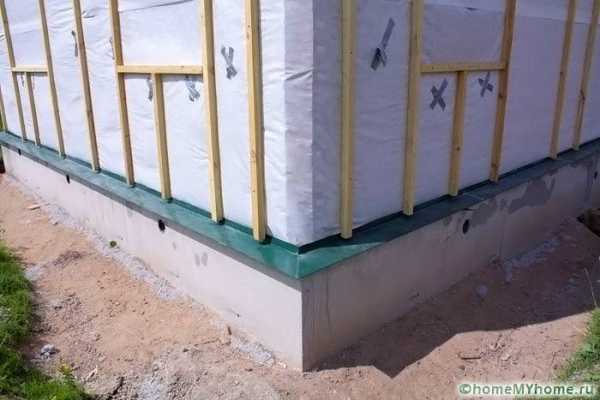

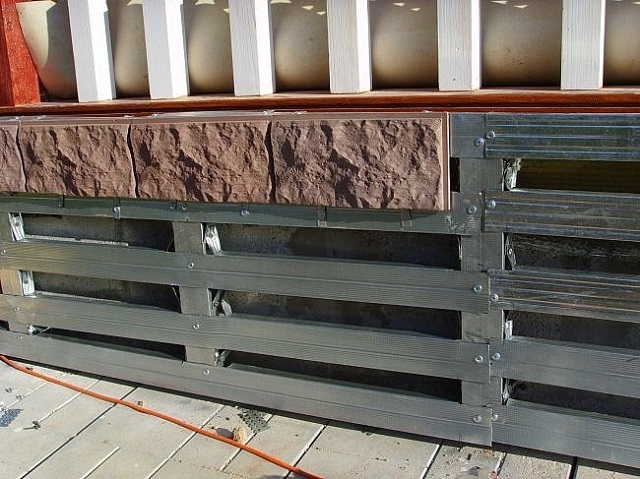

Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.

К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.

ВАЖНО: Отливы большой ширины монтируют на цоколь с помощью Т-образного костыля для уменьшения парусности.

Вертикальная и горизонтальная изоляция

В зависимости от расположения гидроизоляция бывает двух типов:

• Вертикальная – эффективно защищает основание от воздействия содержащейся в почве влаги и от грунтовых вод. Обычно применяется для ленточных, плитных и столбчатых фундаментов.
• Горизонтальная – в основном отсекает капиллярный подсос влаги между расположенными на разных уровнях строительными материалами. Выполняет на всех видах оснований – будь то ленточное и столбчатое или плитное и свайно-ростверковое.

Рисунок 4. Пример горизонтально (слева) и вертикальной (справа) гидроизоляции

От воздействия дождевой и талой воды фундамент защищается путем обустройства качественной отмостки. Но при этом важно обеспечить необходимую ширину конструкции для отведения влаги на достаточное расстояние от бетонного основания.

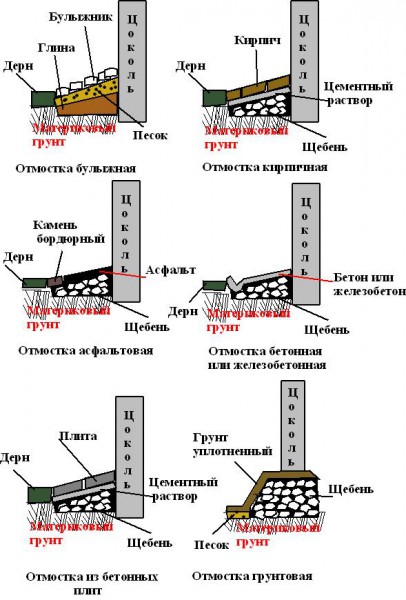

Рисунок 5. Схема качественной отмостки вокруг дома

Оклеечная

Представляет собой преимущественно рулонные материалы на битумном связующем. Подразделяется на несколько видов:

• Наплавляемая – клеевой слой нагревается до высокой температуры, после чего приклеивается к поверхности.
• Приклеиваемая – клеевой слой отсутствует, сцепление с поверхностью достигается за счет применения битумной мастики.
• Самоклеющаяся – приклеивается без применения битумных мастик и газовых горелок благодаря наличие специального клеевого слоя.

К таким видам гидроизоляции относятся:

• рубероид – классический материал, который пользуется большим спросом за счет невысокой стоимости и достаточного качества;
• полимерная продукция с основой из стеклоткани или полиэстера, пропитанных битумом – более качественный, долговечный, но и дорогостоящий материал.

При этом полимерную оклеечную гидроизоляцию можно клеить даже поверх старого гидроизоляционного слоя при ремонте.

Особенности применения самоклеющейся изоляции рассмотрены в следующем видео:

Обмазочная изоляция

Представляет собой состав жидкой консистенции, наносящийся на поверхность основания с помощью малярной кисти или валика, как правило, в несколько (2-3) слоев. Чаще применяются битумные мастики в виде одно- и двухкомпонентных составов.

Другие виды обмазочной изоляции:

• полимерные и битумно-полимерные смолы;
• мастики на битумно-резиновой основе.

Составы с дополнительными добавками в отличие от классического битума не трескаются под воздействием низких температур. Единственный их минус – более высокая цена.

Проникающая изоляция

В этом случае поверхность фундамента покрывается специальными составами, проникающими через поры бетона в его толщу на глубину от 100 до 200 мм. Этот способ позволяет предотвратить попадание влаги в капилляры бетонного основания, а также повышает прочность поверхностного слоя. Обычно этот метод используют в комплексе с обмазочной или оклеечной гидроизоляцией.

Рисунок 8. Схема действия проникающей гидроизоляции

Большим спросом не пользуются ввиду относительно высокой цены. Чаще применяются для локального устранения протечек изнутри в уже эксплуатируемых подвалах, когда выполнить ремонт снаружи нет возможности.

Особенности применения проникающей гидроизоляции показаны в следующем видеоматериале:

Окрасочная и штукатурная изоляция

Данные способы можно отнести к категории обмазочной гидроизоляции, но вместо надежных битумных мастик здесь применяются специальные краски и штукатурки соответственно. Преимуществ у данного метода несколько – простота и скорость нанесения.

Недостатков гораздо больше и основной из них – небольшой срок службы, как правило, в пределах 5 лет. Поэтому лучше выбрать другой способ гидроизоляции фундамента.

Инъекционная изоляция

Данный способ оптимально подходит для ремонта эксплуатирующегося фундамента, поскольку технология позволяет исключить необходимость в земляных работах. Защитный состав доставляется к основанию с помощью специальных инъекторов, которые вводятся непосредственно в строительные конструкции.

Рисунок 10. Техпроцесс инъекционного способа изоляции основания

К основным видам составов для инъекционной гидроизоляции относятся акриловые гели, смолы, полимерные вещества, пены, резины и т.д.

Монтируемая изоляция

Представляет собой надежный способ защиты фундамента от влаги, при котором гидроизоляционный материал крепится к строительным конструкциям механическим методом. Чаще применяется в особо сложных ситуациях (например, для изоляции оснований, возведенных в районах с высоким уровнем грунтовых вод и их большим напором).

Конструктивно монтируемая гидроизоляция представляет собой обустраиваемый щит, который защищает не только от влаги, но и от механических подвижек почвы. Для ее создания используются стальные и пластмассовые листы, специальные полимеры и профильные ленты.

Литература [ править | править код]

• Guillemain, «Cours des procé dés généraux de construction» (Ï ар.);
• Курдюмов, «Краткий курс оснований и фундаментов» (1889, СПб.).
• Тимонов В. Е. Водоотлив // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Водоотлив // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
• Под редакцией Е. А. Козловского. Водоотлив // Горная энциклопедия. — М.: Советская энциклопедия (рус.). — 1984—1991.

В другом языковом разделе есть более полная статья Wasserhaltung (Bergbau) (нем.).Вы можете помочь проекту, расширив текущую статью с помощью перевода. При этом, для соблюдения правил атрибуции, следует установить шаблон {{переведённая статья}} на страницу обсуждения, либо указать ссылку на статью-источник в комментарии к правке.

Расчет требуемого диаметра отлива

При установке отлива на крышу обязательно следует правильно рассчитать все его необходимые размеры, поскольку отлив, обладающий недостаточной шириной и глубиной, может банально не выполнить стоящую перед ним задачу.

Расчет производится с использованием следующих значений:

• Эффективная площадь кровли, которую можно вычислить по формуле: Sкр. = длина крыши * (длина ската + высота крыши/2);
• Расстояния между точками поворотов желоба и водоотводами.

Важно: следует располагать все желоба выше дренажных систем, при этом повороты должны находиться на достаточно небольшом расстоянии от серединных водоотводов.

Необходимо также учитывать, что на каждый скат крыши требуется установка двух желобов, уклон которых должен быть направлен в сторону трубы, осуществляющей водоотведение. Диаметр желоба при этом может принимать значение 100 или 125 миллиметры, данный параметр выбирается в зависимости от планируемых общих нагрузок на всю систему отводов: чем более значительные нагрузки предполагаются, тем больший диаметр отлива рекомендуется выбрать.

В случае небольших строений вполне достаточной будет установка желобов небольшого диаметра, способных выполнить возложенную на них задачу.

Особенности устройства фундамента из бетона

Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.

Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.

Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.

Сегодня используются разные виды монолитных фундаментов:

• коробчатые;
• ребристые;
• сплошные.

Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.

Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.

Отвод ливневых вод от отмостки

Минимальный уклон — 2% от ширины полностью готовой конструкции. Так, при ширине покрытия 60 см, нужен уклон 1,2 см.

Решая, из чего самостоятельно сделать как отмостку для дома, так и отливы, нужно исходить из особенностей грунта на участке.

Чтобы отвести жидкость с поверхности отмостки, нужны водостоки в виде желобов. Их выпускают специально для тротуара, а предназначены они для направленного отведения воды. При этом ни грунт, ни фундамент не намокают.

Так как уклон, сформированный ранее по всему периметру, направлен от здания, водосточные желоба размещают вдоль края отмостки так, чтобы они плотно стыковались с отмосткой. Сами водостоки могут быть пластиковыми, металлическими, бетонными, а можно просто распилить асбестоцементную трубу.

Если дом на склоне, да еще стоит на глине, необходима дренажная труба. Ее размещают, отступив от стены дома около 1,3 м, на уровне нахождения края геотекстиля или немного ниже.

Трубу снизу и с наружной стороны должны укрывать мембрана и геотекстиль. Через перфорацию вода попадет в трубу, затем уйдет в заранее предусмотренное место.

Для водостоков также нужно обеспечить уклон в сторону канализации, септика или водосточной ямы. Вся эта система должна быть герметичной. Для этого стыки герметизируют, а в конце помещают торцевую заглушку.

Выполнять свои функции водосточные желоба смогут при условии правильного расчета и подбора. Здесь необходим учет степени загрязнения жидкости, пропускной способности, материала отмостки

Правила монтажа

Чтобы монтаж водосточной системы не оказался напрасным трудом, необходимо соблюдать правильную технологию. Работы проводят в соответствии со следующими правилами:

• Главное условие эффективного функционирования отлива – наличие уклона в сторону водоприемной воронки и трубы. На 1 м длины необходим уклон 1-3 см.

Размер водосточного желоба определяют исходя из площади скатов кровли. Для крыши с поверхностью 90 кв. метров используют отлив с диаметром 8 см. Чем больше площадь скатов – тем больше диаметр желоба.

Монтаж отливов выполняют ниже края свеса крыши по крайней мере на 3 см, это необходимо для того, чтобы его не сорвало во время схода снежных масс со скатов.

Водосточные вертикальные трубы, осуществляющие перенос воды от отлива до ливневой канализации, устанавливают каждые 5-6 м, а у домов сложной конфигурации их нужно сделать на каждом углу крыши.

Чтобы предотвратить отскакивание капель от желоба под кровельный материал, необходим монтаж слёзника.

Чтобы подсчитать, сколько метров отлива требуется, высчитывают периметр сооружения и добавляют к нему 10-15% на подрезку и нахлест в местах стыковки. Выбирая желоб, помните, что к нему необходимо подобрать кронштейны, воронки и водосточные трубы из аналогичного материала.

Порядок установки

Было неправильно сказать, что монтаж отливов начинают после возведения крыши. На самом деле предпочтительнее закрепить кронштейны на стропила еще до укладки гидроизоляционной пленки. Исключением из этого правила является ситуация, когда кровля не имеет свеса или размер его мал, тогда отлив можно зафиксировать на карнизной доске или стене. В остальных случаях отливы для крыши своими руками устанавливают в таком порядке:

Схема крепления отливов к свесу крыши

1. Когда стропильная система крыши обретет законченный вид, по низу ската натягивают шнурку с заданным уклоном водосточного желоба.
2. На обрешетку, укрытую уплотнителем или иным водонепроницаемым, мягким материалом, фиксируют кронштейны с шагом 50-70 см в зависимости от веса отливов.

Прокладка уплотнителя перед установкой отливов

Если водоотливы из меди или оцинкованной стали и имеют большой вес, обрешетку в месте крепления кронштейнов следует усилить с помощью доски 50х150 мм.

Когда кронштейны закреплены, начинают монтаж отлива. Модули желоба поочередно вставляют в крепление, стыкуя между собой. Соединения обрабатывают герметиком для гидроизоляции.

После окончания работ, нужно сделать проверку работы водосточных отливов. В нескольких метрах от желоба на скат крыши выливают ведро воды и наблюдают за передвижением. Если жидкость стекла в желоб, а оттуда в водосточную трубу без потерь, то работа выполнена без ошибок.

Из каких материалов делают отливы

Есть много отливов из разных видов сырья, разного окраса, с имитацией природных узоров. Выбор зависит от конкретной ситуации.

Водоотведение из ПВХ

Пластиковая продукция популярна, долговечна, не шумит во время выпадения осадков.

Есть много форм, размеров, но все хорошо противостоят агрессивной среде.

Пластиковая планка для водоотведения

ПВХ–изделия доступные, с высокой степенью гидроизоляции.

Но пластик плохо переносит большую нагрузку, механическое воздействие – хрупкий ПВХ быстро сломается без возможности восстановления. Поврежденные изделия меняют целиком на новые.

Вариант подходит, когда дом снаружи обшивают сайдингом, виниловым покрытием.

Бетонная заготовка

Бетон сочетается с каменной облицовкой дома. Преимущество — можно сделать собственноручно.

Для создания изделий используется бетонный раствор, марки не ниже М450. Помимо цемента, в состав смеси входят песок, щебенка мелкой фракции, пластификаторы. Последние помогают противостоять переменам температуры, увеличивают период использования водоотлива.

Бетонные защитные планки

Прочные элементы при добавлении пластификаторов хорошо отводят воду, не покрываются трещинами, не деформируются.

Громоздкие заготовки обладают увеличенным весом, поэтому, монтаж нужно учитывать при проектировании сооружения – все должно строиться с учетом возлагаемой нагрузки.

Клинкер облицовочный

Клинкерная плитка применяется для наружных работ, устойчива к факторам внешней среды.

Продукция переносит около 300 циклов заморозки, разморозки.

Клинкер

Эстетичный вид плитки сочетается с высокой прочностью, низкой влагопоглощаемостью, долговечностью.

Клинкер дорогой, нужно уметь его правильно уложить – обычный клеящий раствор не выдаст нужный уровень адгезии.

Природный камень

Водоотливы из цельного натурального сырья отличаются высокими техническими параметрами. Каменные водоотводящие стоки часто изготавливают из песчаника, реже, заказывают гранитные заготовки.

Несмотря на природное происхождение, выбор окраса достаточно обширный: серый, синий, светлый, черный, зеленый окрас.

Каменный отлив по периметру здания

Высокопрочный материал очень износостойкий, хорошо переносит механическое воздействие, долговечен.

Защитная конструкция сочетается с облицовкой здания из кирпича, камня, штукатуркой, панелями.

Нужно учитывать массу отливов – камень очень тяжелый, поэтому подходит не для каждого дома.

Натуральный камень дорого стоит, большой вес делает доставку, самостоятельный монтаж затруднительными.

Металлические изделия

Водостойкие планки из металла характеризуются простотой и эффективностью.

Модели заготовок различаются цветом, наличием оцинкованного покрытия. Изделие — полочка с отгибами по обеим сторонам.

Можно заказать отливы из недорогой стали с нанесением защиты из полимеров. Получится стойкое покрытие нужного цвета.

Защитная вставка из металла

Устойчивая к перепадам температур, морозам, механическим нагрузкам продукция с аккуратным оформлением. Стоимость конструкций разная.

Древесные заготовки

Если дом делают из бревен, либо обшивают деревянными изделиями, впишется отлив из дерева.

Вставка будет оберегать цоколь, сохраняется внешняя целостность строения. Материал дополняет дом из натурального сырья.

Часто отливную вставку создают из лиственницы, тщательно пропитывают антисептиками, покрывают защитными полимерами. После обработки, влага дереву практически не страшна.

Обработанные деревянные заготовки прослужат 20 лет подряд.

Деревянные отливы при хорошей обработке

Основной недостаток — сильная впитываемость воды, чтобы поддерживать отлив в нормальном состоянии, придется периодически зачищать изделия, заново обрабатывать влагоотталкивающими пропитками.

От прямого попадания солнечных лучей, регулярных морозов, дерево утрачивает структуру, деформируется, появляются трещины.

Главные достоинства материала — экологичность, доступность.

Выбор материала для отлива

Какие отливы лучше для пластиковых окон? Они могут изготавливаться не из любого материала и это нужно учитывать при покупке. Несоблюдение этого правила приведет к образованию коррозии и темных потеков на фасаде. Во избежание таких ситуаций, необходимо знать, какое сырье наиболее подходяще для оконных отливов, а для этого нужно знать особенности каждого из них. Для изделий применяют различные материалы: пластик, алюминий, оцинкованная сталь, полиэстеровое покрытие. Можно встретить конструкцию из титана и меди, но такие решения будут стоить на порядок дороже. Важно подобрать такой отлив, чтобы по своим характеристикам он соответствовал условиям дальнейшей эксплуатации.

Отлив из пластика

Установить на пластиковое окно такой же отлив было бы логично. ПВХ отличается повышенными износостойкими качествами и своей практичностью. Пластик практически не имеет недостатков. Из плюсов данного материала можно выделить:

• устойчив к влаге и атмосферным явлениям;
• не изменяет свои свойства при низких температурах;
• имеет приятный внешний вид и подходит к любому экстерьеру;
• не требует особого ухода;
• тихий, даже капли дождя будут падать на него бесшумно;
• достаточно легко монтируется.

Пластик используется в изготовлении нижних и верхних отливов для пластиковых окон сравнительно недавно и еще не успел завоевать симпатию пользователей. Когда речь идет об обустройстве стандартных конструкций, эксплуатирующихся в обычных условиях, то ПВХ подойдет идеально. Но если нужна повышенная прочность, стоит быть осторожным, т.к. именно эта черта пластику не свойственна.

Еще один недостаток — потеря эластичности под воздействием солнечных лучей. Находясь постоянно под солнцем, отлив может стать хрупким и впоследствии от какого-либо удара треснуть. Даже если конструкция не сломается полностью, на поверхности появляются микротрещины, в которые со временем забивается пыль. Изначально белый отлив становится серым или желтеет, и исправить ситуацию не получится ни одним моющим средством. Оптимально устанавливать пластиковые элементы в частных домах, где нет риска нанести ему повреждения.

Изделия из ПВХ имеют повышенную горючесть. В случае попадания на него искры или пепла на поверхности сразу образуется отметина, убрать которую будет невозможно.

Выбирая пластиковый отлив, хорошо взвесьте все за и против, ведь не обязательно для ПВХ конструкций брать изделие из такого же материала.

Отлив из металла

Металлические отливы лучшие для установки и имеют длительный срок службы. Они крепкие и легко устанавливаются. К металлическим листовым изделиям относят сразу несколько вариантов: оцинкованные, алюминиевые, из листовой стали.

Оцинкованные отливы

Оцинкованные изделия являются наиболее распространенными. Срок их эксплуатации достигает нескольких десятилетий. Отливы выпускаются в стандартных белых или коричневых тонах. Возможны варианты «под дерево». Однако применение порошковой краски намного разнообразило палитру и стало возможным заказывать отливы различных оттенков.

Для производства оцинкованных отливов используется легированная сталь толщиной около 0,55 мм. Материал придаёт изделию дополнительную прочность и устойчивость к атмосферным осадкам. Полимерный слой на поверхности защищает изделие от неблагоприятного воздействия кислых сред. Востребованность оцинковки определяет ее доступная цена.

Минусы материала в следующем:

• если сталь окрашивалась с помощью порошковой краски, нужно быть готовым к тому, что со временем она может растрескаться или выгореть;
• как и любой металл, оцинкованная сталь шумная. Удары или шум от дождя будут отчетливо слышны.

Возможен вариант покрытия оцинкованного листа пластизолом. Это более дорогой вариант, но он менее шумный. Еще один плюс такого покрытия в том, что его поверхность можно сделать не только гладкой, но и фактурной, например, под кожу или с теснением. На отливы по бокам устанавливаются пластиковые торцевые накладки оного цвета с изделием.

Отливы из алюминия

По сравнению со сталью, алюминий более дорогой материал из-за своих хороших эксплуатационных и износостойких качеств. Алюминиевые отливы имеют большой выбор в плане размеров. Их ширина может достигать до 35 см. Цвет изделий по умолчанию коричневый и белый, но, как и в случае с оцинкованными вариантами исполнения, возможно цветное покрытие с помощью порошковых красок в любой нужный оттенок.

Отливы для пластиковых окон из алюминия

Алюминий не боится коррозии, поэтому если изделие не будет ничем покрыто, это не снизит его качеств. Как и все металлы, алюминий очень громкий и малейшее прикосновение к нему какого-либо предмета или капель дождя будет отчетливо слышно.

Отливы из листовой стали

Оконные отливы из листовой стали не очень востребованы из-за повышенной коррозии. Со временем даже покрытое краской изделие ржавеет и теряет свой внешний вид. Особенно этот недостаток заметен на городских зданиях, которые омывают дожди с повышенной кислотностью. Единственный выход из положения — покрыть стальной отлив полимером. Это поможет защитить изделие от коррозии и снизит его шумность. Конструкции из листовой стали отличаются рядом преимуществ:

• прочностью;
• устойчивость к температурным изменениям и погодным условиям;
• возможно изготовление изделий по индивидуальным размерам;
• простой уход и монтаж;
• разнообразная палитра цветов.

Недостаток стали — сильный нагрев в жаркую погоду.

Отливы на цоколь фундамента: разные виды, особенности монтажа

Оформление цоколя строения во многом определяет отсутствие протечек, предупреждает проникновение холода. И отливы позволяют не допустить попадание влаги под декоративное покрытие фундамента. А значит, продлят «жизнь» всей красоте, которая расположена на цоколе.

Отлив на цоколь строения различается по материалу, размерам. Методика его крепления не слишком сложна. Что дает возможность выполнить монтаж отлива самостоятельно.

Для чего нужны отливы на фундамент

Монтаж отлива на цоколь фундамента позволяет добиться следующих целей:

• придание строению законченного эстетичного вида;
• предупреждение попадания влаги внутрь цоколя. Ведь в результате влажности там может появиться плесень, начаться гниение;
• отливы на цоколь дома защитят утепляющий слой от разрушения;
• защита декоративного покрытия от негативного воздействия природных факторов.

Сделать отлив для дома можно из различных материалов. При любом исполнении задача их останется прежней: защита фундамента строения. В первую очередь, от погодных воздействий.

Однако со временем цоколь строения начинает «давать сбои». Выражается это в ухудшении его внешнего вида, появлении плесени. Может отваливаться декоративное покрытие, отмечаться течь. Произвести ремонт, о чем говорится в следующей статье, – значит, предотвратить вероятность дальнейшего разрушения. А ведь именно от состояния фундамента зависит процесс эксплуатации строения.

Разновидности: какие бывают отливы

Отливы на цоколь деревянного дома, а также строения из иных материалов, могут быть изготовлены из металла и пластика. Однако, как показывает практика, наиболее долговечными являются металлические. Какой бы ни был вид пластика, он имеет одну особенность: становится хрупким на морозе. И это представляет опасность, ведь может произойти растрескивание.

Из металла изготавливаются следующие варианты отливов:

• из нержавеющей стали. Сверху такие изделия покрываются полимерным покрытием. Оно может иметь разные оттенки. Защищает материала от коррозии;
• медные планки в качестве отлива. Однако они не пользуются широкой популярностью. Поскольку требовательны к уходу;
• из алюминия. Прекрасно поддается изгибаниям. Данное свойство материала позволяет создавать отливы различной конфигурации.

Помимо металлических и пластмассовых, могут встречаться в продаже изделия из клинкера. Они имеют привлекательный внешний вид и разный цвет. Однако сложны в установке. А также стоимость их не слишком низкая.

Конструкция отливов

Благодаря продуманной форме, данные изделия позволяют получить надежную защиту от погодных условий. А для безопасности эксплуатации нижняя часть отлива должна быть обязательно загнута внутрь. Это предотвращает вероятность травм и порезов об острый край.

Внешне отливы напоминают полку с загибом. Такая конструкция позволяет с максимальным удобством и надежностью крепить изделие к стене строения.

Обязательным моментом является накладывание планок одна на другую. Такая укладка внахлест позволяет не допустить протекания и попадания влаги под декоративное покрытие. Зная, как стыковать отливы на цоколе, можно избежать ошибок при его монтаже. А значит, позволит создать надежную конструкцию. И предупредит вероятность протечек.

Благодаря простой конструкции, монтаж угла отлива и самого отлива на цоколь дома может производиться своими руками. Рассмотрим, какова последовательность действий в этой работе.

Процесс установки самостоятельно

Монтаж отливов на цоколь цену имеет обычно не слишком высокую. Однако следует контролировать правильность выполнения данной работы. Ведь от нее во многом зависит сохранность фундамента строения. А значит, и всего здания.

Проводим подготовку

Подготовительный этап в каждом виде работ необходим. Касается это правило и монтажа отливов. Подготовка выполняется следующим образом:

• проверяется поверхность стены. Выявляются все ее дефекты. Это могут быть неровности, растрескивания;
• далее устраняются выявленные дефекты. Используются герметик, уплотнители, замазки, цементный раствор;
• далее поверхность стены тщательно очищается и шлифуется. Такая мера позволит наиболее плотно зафиксировать отливы к стене. А значит, снизит риск протекания.

Для изготовления отливов следует тщательно вымерять ширину и длину линии фундамента. Такой подход даст возможность не допустить ошибки при изготовлении и ошибок при монтаже готового изделия.

Монтируем отливы

С помощью уровня проверяется горизонтальность линии фундамента. Теперь проводим непосредственно монтаж.

Укрепляется конструкция на фасаде при помощи саморезов, анкеров, цементного раствора. Монтаж всегда выполняется лишь после полного окончания отделки фасада. Для работы по монтажу отливов потребуются инструменты:

• отвертки;
• ножницы по металлу;
• перфоратор;
• шуруповерт;
• крепежные элементы.

Для максимально прочного крепления изделий следует выполнить откосы. Для того к углу строения крепится радиусный шнурок. Он соединяется с противоположным углом и корректируется уровнем. По нему приготовленным цементным раствором делается откос. Теперь следует дать раствору полностью высохнуть. Дальнейшие работы выполняются через несколько суток.

Далее производится крепление отливов с помощью крепежных элементов. Саморезами монтируются длинные части отливов. В местах соединения частей следует промазать герметиком. Нахлест делается как минимум на 3-5 см.

Предлагаемая схема самостоятельного монтажа проста. Она под силу даже начинающему мастеру. При всей простоте данная мера защитит фундамент. А значит, продлит срок эксплуатации строения.

Иванова Елена

Написание статей на самые разные тематики, касающиеся дома, строительства, садоводства и обустройства доставляет мне удовольствие, ведь это позволяют приобретать всё новые знания и навыки. Буду рада поделиться с читателями полезной информацией, приму конструктивную критику и дополнения, которые позволят предоставлять максимально развернутую и полную информацию, полезную для каждого!

Особенности дренажа для фундаментов различных типов

Дренаж при строительстве различных типов фундамента имеет особенности, которые влияют на состав системы. Разработаны и успешно применяются стандартные инженерные решения для отведения воды от типовых построек. Если возводимое здание и состав грунта не имеют аналогов, проектируется система, которая включается в генеральный план строительства.

Ленточный фундамент

Это наиболее распространенный вид основания для средних и небольших построек. Он используется на средних и устойчивых грунтах. Прекрасно показал себя при малоэтажном строительстве. Но если постройка возводится в низине, а в почве содержится избыточная влага, дренаж ленточного фундамента обеспечит долговечность сооружения. При эксплуатации здания ленточный фундамент испытывает действие разрушающих факторов.

• Песчаная подушка размывается и заиливается – это вызывает неравномерные проседания здания.
• Осенью вода активно впитывается в монолит бетона, с наступлением морозов она замерзает и разрушает объект.
• Влага, содержащаяся в почве в непосредственной близости от ленты, зимой замерзает и расширяется, оказывая разрушительное влияние на структуру – эффект морозного пучения грунта.

С этими проблемами справится кольцевая или пристенная дренажная система фундамента. Определенный тип выбирается в зависимости от объема удаляемой влаги и состава грунта.

Свайный фундамент

Это очень надежная опорная конструкция, которая изготавливается из бетонных или металлических элементов и связывается в единое целое бетонной или стальной лентой. Такие системы активно применяются на проблемных грунтах (склонах, берегах водоемов, в заболоченной местности) и гарантируют высокую устойчивость постройки. Элементы, находящиеся в земле, также нуждаются в защите, которую может обеспечить эффективное водоотведение — дренаж свайного фундамента.

Такая конструкция реализуется различными способами.

Своевременное удаление влаги из грунта позволит избежать коррозии металлических элементов и обмерзания бетонных конструкций. Для песчаных и каменистых грунтов такая защита не требуется.

Плитный

Если фундамент — это монолитная плита, то его дренаж проводят пластовым способом. Такой метод применятся для сложных грунтов с низкими несущими способностями.

• Если под строительным участком расположена водная линза с непредсказуемыми свойствами.
• Неоднородность и наслоение водонесущих пластов.
• Строительство проводится в низине на глинистом грунте повышенной влажности.
• Присутствие проточных водоносных слоев.

Пластовый дренаж фундаментной монолитной плиты осуществляется созданием слоя с высокой водопроницаемостью. Он формируется из щебня, песка, и других материалов средних фракций под некоторым уклоном к горизонтали. Если здание возводится на неровной местности, используется естественный уклон. Опорная часть плиты герметизируется, а на дно подсыпки укладывается мембранный материал.

Отводимая вода попадает в дрены, размещенные на некотором удалении, и выводится за пределы участка.

Подготовительные работы

Прежде чем установить отлив для фундамента, вы должны будете провести разметку. Водяной уровень позволит сделать горизонтальные отметки. Далее следует задействовать отбивочный шнур. В него засыпается трассировочный мел. Верёвка максимально натягивается и прижимается к отмеченным точкам, затем ее следует оттянуть и отпустить. После проведения этой операции на стене вы увидите четкую линию, которая выступит отметкой для монтажа отлива.

Как сделать отлив на фундамент, вы смогли узнать, если ознакомились с информацией, представленной выше. Однако важно знать ещё и то, как подготовить этот узел. В нём следует просверлить отверстия нужного диаметра. Расстояние между ними составляет примерно 350 мм. Если материал имеет хорошую прочность, то отверстия можно просверлить чаще.

Перед тем как осуществлять монтажные работы, необходимо осмотреть стены на наличие трещин и сколов, а также других дефектов. В тех местах, где удастся обнаружить изъяны, необходимо поработать шпатлевкой или герметиком. Если фундамент вы планируете утеплять, то делать это необходимо до того момента, как будет осуществлена установка отливов. При монтаже необходимо замерить глубину и ширину фундамента, чтобы отлив смог выполнять свою функцию максимально эффективно, отводя от здания влагу. Устанавливая отливы, вы должны сохранять по всему периметру определённый уклон, закручивая шурупы.

Отливы на фундамент

Их загибают с помощью плоскогубцев и верстака, а подправляют, используя киянку и деревянный брусок.

При установке отлива на фундамент необходимо выполнить следующие работы:

• выровнять цоколь в горизонтальной плоскости по строительному уровню. Для этого используют цементно-песчаный раствор;
• сгладить вертикальную поверхность стен для лучшего прилегания элементов (в случае отсутствия необходимости устройства обрешетки под сайдинг или другой листовой отделочный материал);
• установить кронштейны (требуется только для широкого отлива над фундаментом);
• зафиксировать элементы с помощью дюбелей или гвоздей. В местах стыковки делается нахлест около 3см;
• промазать все стыки морозоустойчивым герметиком, в том числе между стенами и отливами.

При оформлении внутренних и внешних углов, планки подрезаются по месту. Здесь понадобится аккуратность и внимательность. Следует позаботиться о том, чтобы на стыках обязательно оставались нахлесты, которые будут загибаться в сторону соседнего отлива.

в 12:05

дом своими руками » Полезные советы » Маленькие хитрости кровельщика
