Баня от фундамента до крыши своими руками

Выбор и технология строительства фундамента для бани

Современная баня — легкое строение из сруба либо бруса, которое способно стоять на любых видах фундамента. При выборе основания необходимо отталкиваться от характеристик грунта на участке и экономической целесообразности — сверх надежные фундаменты из монолитной плиты либо ЖБ свай для небольшой бани площадью до 6×6 м будут попросту излишними.

Баня на ленточном фундаменте

В данной статьи мы рассмотрим оптимальные виды фундаментов для бани, дадим рекомендации по их расчету и технологии обустройства своими руками. Будут детально рассмотрены ленточные, столбчатые, винтовые и плитные основания, а также дешевый фундамент из покрышек.

От чего зависит тип конструкции

Перед тем как определить тип фундамента, необходимо изучить несколько факторов, влияющих на это. Их не так много, но каждый из них важен, так как его недооценка может привести к весьма негативным последствиям.

Тип грунта и его свойства

Один из важнейших факторов, от которого во многом зависит выбор типа фундамента. Он включает два основных показателя:

• характеристики почвы. Наиболее сложным для строительства являются легкие и пучинистые грунты. Для них лучше всего подходит ленточный фундамент для бани. Также можно осуществить выемку части грунта и заменить его специально сделанной песчаной подушкой, которая способна нести нагрузку здания. Грунты, которые содержат в своем составе глину, песок крупных фракций и мелкий гравий, гораздо более приспособлены для строительства, обладая большей несущей способностью. Для них подойдет практически любой фундамент под баню без серьезной необходимости проведения дополнительных работ. Лучшим грунтом считается тот, в котором велика доля кварца или мелкофракционного песка. Он идеально приспособлен нести нагрузку и с легкостью выдержит любое здание;
• глубина промерзания и уровень грунтовых вод. Оптимальное расположение фундамента – опора на грунт ниже точки его промерзания, но по возможности выше уровня грунтовых вод. Исходя из этого соображения, самые лучшие свойства грунта следующие: мелкофракционный песок с максимальной глубиной расположения грунтовых вод и минимальным уровнем промерзания. Причины этого просты и очевидны – песок крайне малоподвижен, поэтому при опоре на него можно применять мелкозаглубленный фундамент с минимальными затратами материалов и трудовых ресурсов.

Материал строительства и размеры бани

Второй важнейший фактор, определяющий выбор типа фундамента – это, конечно же, размеры строящегося здания и материал, свойства которого также влияют на величину нагрузки.

Так как в большинстве случаев при строительстве бани используется древесина, а размеры принимаются обычные и самые распространенные, то есть варианты 4*3, 4*6, 6*6 или подобные, то чаще всего используются два типа фундаментов: столбчатый или мелкозаглубленный ленточный. Выбор лучшего из них зависит от первого из факторов, описанного выше.

В случае использования более тяжелых материалов (кирпич, различные блоки и т. д.) или возведения двухэтажной бани лучший выбор – мелкозаглубленный ленточный фундамент, а в случае плохих грунтов – плитный, представляющий собой монолитную железобетонную плиту. Плитный фундамент гораздо дороже, а его устройство более трудоемкое, чем у других вариантов. Однако его главное достоинство – он является самой надежной конструкцией и способен применяться практически везде: на любых грунтах и для зданий самых разных габаритов и возведенных, используя любые материалы.

Существуют ситуации, когда необходимо использовать и более редко встречающиеся типы конструкций, чем столбчатый, мелкозаглубленный ленточный или плитный. К таким относятся винтовой и свайно-ростверковый фундаменты. Их устройство несколько сложнее по конструкции, а применяются они в сложных условиях перепадов рельефа или очень плохих грунтах, содержащих плывуны. Кроме того, устройство свайных фундаментов позволяет поднять здание на любую требуемую высоту без серьезного перерасхода материалов, что практически очень сложно сделать, используя другие конструкции.

Какой вариант из приведенных выше должен быть применен – решать заказчику.

Баня от фундамента до крыши своими руками. Особенности постройки

Классические русские бани, это, конечно же, деревянные строения. Они имеют некоторые сходства с финской сауной. Для их сооружения рубят сруб и обтесывают изнутри. На территории России для возведения в качестве  строительного материала используют сосну и некоторые другие породы древесины. Основным показателем при выборе является минимальное количество смолистых веществ, поскольку при нагревании и влажности такой материал начинает «потеть».

Сама технология возведения бревенчатой бани имеет свои особенности и отличия от строительства жилой избы. Прежде всего, это повышенные требования к характеристикам и качеству материала. Бревна должны быть выдержанными, прямыми и способными обеспечить качественное соединение.

Показателям герметичности уделяется особое внимание. Неоправданные потери тепла будут очень заметны, что снижает эффективность. Для максимальной сохранности температуры проводят конопачение стен с помощью мха или пакли.

Баня, построенная с бруса или бревен, имеет внушительный и привлекательный вид, но и цена такого сооружения по карману далеко не каждому.  Более дешевым вариантом является использование каркасно-панельных технологий. Она требует небольшого количества материалов, да и на сам фундамент будут меньшие затраты, поскольку в качестве утеплителя используются минеральная вата или подобные аналоги. В таком случае нет необходимости возводить массивный фундамент из-за незначительного веса всей конструкции.

Преимуществом каркасных стен для бани является отсутствие осадки здания. Все же существуют и минусы использования каркасов – это появление влаги во время снежных метелей и дождей. Она образуется в процессе конденсации паров. Чтобы избежать подобных неприятностей, используют гидроизоляцию.

• Правильный подход начинается из составления сметной документации. Она позволит отобразить цены на все виды работ и необходимые материалы. Кроме того, смета позволит провести корректировку и перераспределение бюджета.

• После этого можно приступать к созданию банного проекта. Без навыков и умений в этой сфере Вы не сможете продумать все до мелочей. В силу этого лучше всего пригласить профессионального архитектора, который составит чертежи с основными требованиями и пожеланиями клиента.

• Одним из главных этапов при сооружении бани является подбор материалов для фундамента. Данный элемент постройки непосредственно влияет на долговечность и крепость всей конструкции.

• Далее необходимо подобрать наиболее оптимальные по цене и качеству материалы для стен и кровли. На сегодняшний день строительный рынок имеет очень много предложений, которые смогут удовлетворить пожелания каждого.

• Особое внимание при постройке бани требуют внутренние коммуникации, такие как электричество и водопровод.

• В зависимости от размеров банного пространства и личных пожеланий необходимо подобрать печь и продумать место ее установки.

• Заключающим этапом при сооружении бани являются отделочные работы внутри помещения.

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Выбор фундамента для бани

Выбирая, какой фундамент лучше для бани, необходимо учитывать три фактора:

• массогабаритные характеристики строения;
• геологические условия на участке — наличие склона, тип грунта и его несущая способность, глубина промерзания и уровень грунтовых вод;
• бюджет, отведенный на строительство.

В большинстве случаев оптимальным вариантом будет ленточный фундамент под баню. Разная глубина ленточного фундамента позволяет строить в любых грунтовых условиях — на стабильной почве рационально возведение мелкозаглубленной ленты (углубленная на 30-80 см), в пучинистой почве — ленты глубокого заложения (опорная подошва на 20-30 см. ниже глубины промерзания грунта).

Однако обустройство заглубленного фундамента сопровождается серьезными затратами на материалы, и с целью экономии лучше отдать предпочтение винтовым либо столбчатым фундаментам.

Винтовой фундамент для бани из сруба состоит из обвязанных ростверком стальных свай, лопасти которых вскрывают поверхностный пласт почвы и опираются на твердый глубинный грунт. Преимущества такого варианты — невысокая стоимость, быстрые сроки монтажа (устройство фундамента под баню занимает 2-3 дня) и надежность.

Мелкозаглубленный ленточный фундамент для бани

Хороший аналог для возведения легких строений (сруб, каркасные панели — площадь от 3×3 до 6×6 м) — баня на опорно-столбчатом фундаменте.  Чтобы поставить баню из сруба на столбах, почва на участке должна быть не склонной к горизонтальным сдвигам, в противном случае велик риск опрокидывания опор. Столбы могут быть монолитные (забетонированные асбестовые трубы) либо сборные (из ФБС блоков).

В сложных грунтах — подвижных, пучинистых и низкоплотных, нужна фундаментная плита. Это монолитная конструкция из железобетона толщиной 30-50 см, размеры которой соответствуют площади здания. Плита — надежный и долговечный фундамент для каркасной бани либо сруба, однако ее стоимость выше остальных аналогов.

Простой фундамент для бани, применимый для легких каркасных строений размером 3×3 и 3×4 м — основание из автомобильных покрышек.  Поставить здание на таком фундаменте можно в условиях стабильной, не склонной к пучению почве. Баня без фундамента может обустраиваться исключительно на скальных грунтах.

к оглавлению ↑

Сбор характеристик и расчет фундамента

Прежде чем строить фундамент под баню своими руками необходимо рассчитать основание и узнать, выдержит ли оно здание на в конкретных грунтовых условиях. Вам нужно определить тип почвы на участке (песчаная, глинистая, супесь) и воспользовавшись нормативными таблицами узнать величину ее сопротивления на 1 см2.

Далее нужно рассчитать нагрузки, которые будут передаваться фундаментом на почву. Расчет нагрузок выполняется по следующему алгоритму:

1. Расчет массы здания — отдельно высчитывается и суммируется вес кровли, перекрытий и стен, посредством умножения их площади на удельный вес стройматериала (табличные данные).
2. Расчет снеговых нагрузок — площадь кровли множим на вес м2 снегового покрова в вашем регионе.
3. Расчет эксплуатационных нагрузок (мебель, печь, облицовка стен) — множим площадь цокольного перекрытия на усредненную нагрузку в 100 кг.
4. Расчет совокупных нагрузок — суммируем полученные данные и добавляем запас надежности, умножив сумму на 1,2.

Осталось определить опорную площадь фундамента, умножив его периметр на ширину, и произвести расчет нагрузки на 1 см2 почвы.

Для примера: стандартная ширина ленты под стены из сруба — 30 см, под баню площадью 6×6 м (периметр 24 м) ее опорная площадь составит — 240*30 = 7200 см2 , под здание 3×3 — 3600 см2, под баню 3×4 — 4200 см2, и так далее. Теперь нужно поделить совокупные нагрузки на опорную площадь и сопоставить полученную величину с сопротивлением 1 см2 почвы, если результат превышает несущую способность потребуется увеличить площадь опирания фундамента на грунт, добавляя ширину ленты либо диаметр столбов.

к оглавлению ↑

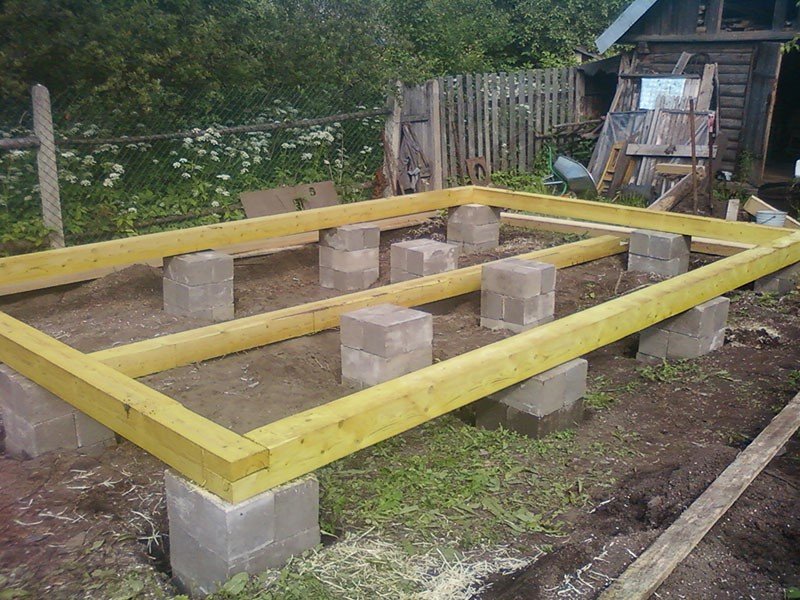

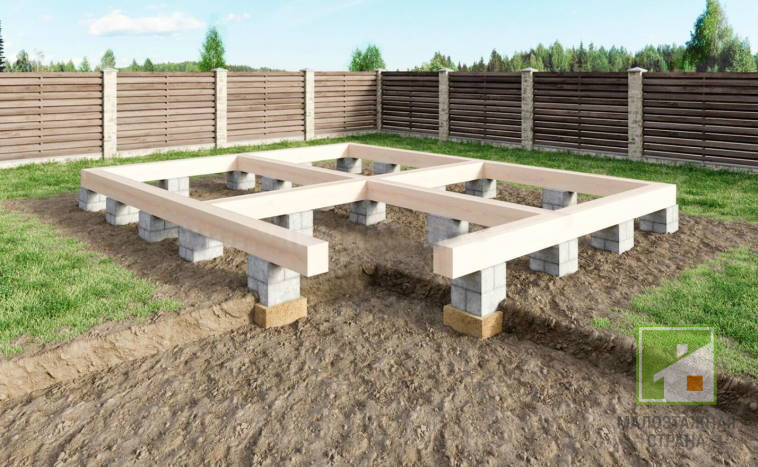

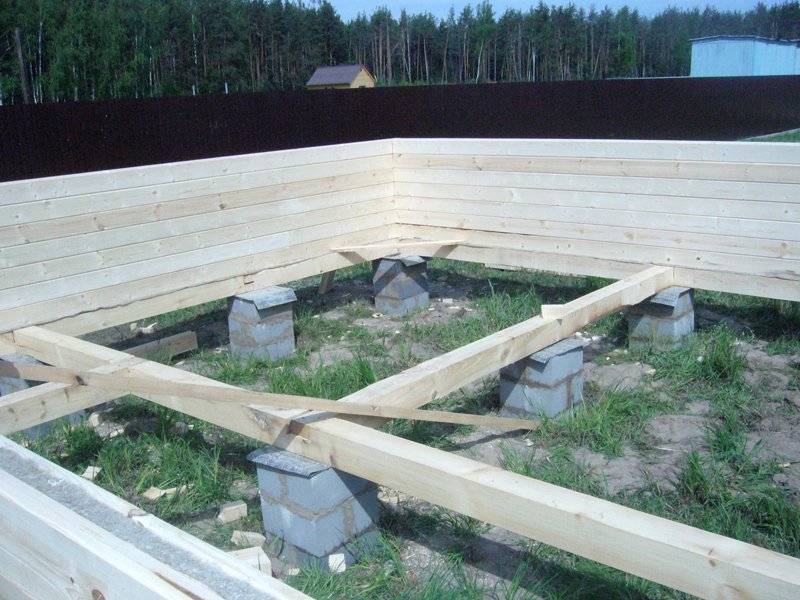

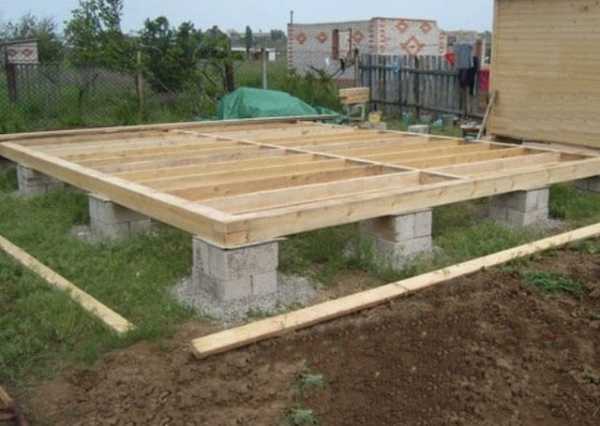

Столбчатый фундамент с применением блоков

Данный способ следует назвать одним из наиболее привлекательных для тех, кто не обладает должным опытом. В качестве строительного материала используются уже готовые блоки с габаритами 200х200х400 мм. Метод отличается не только простотой, но и высокой скоростью. Реализуются следующие этапы работ:

1. Рытьё ям в местах под столбы фундамента на заданную глубину.
2. Создание дренажной подушки. Она выполняется на дне ямы из утрамбованного песка и служит для впитывания в себя влаги.
3. Проведение гидроизоляции. Требуется выполнить её в двух местах: непосредственно вокруг столба и в верхней его части. Во втором случае, обеспечивается защита ростверка или первого венца.

Лучше всего для крепления отдельных элементов использовать вязкий раствор цемента. Излишек воды при смешивании приведёт к тому, что фундамент станет недостаточно прочным. Лучше сего зарекомендовала себя методика дополнительного промазывания всех швов с использованием раствора. После этого, происходит заштукатуривание поверхности. в начало

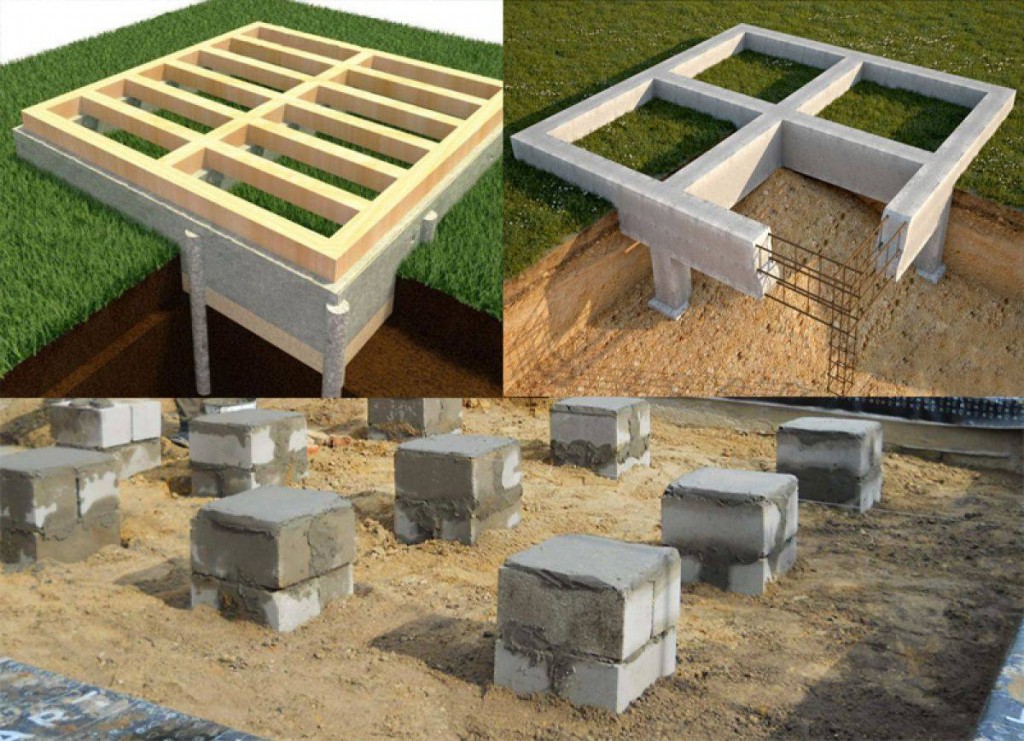

Устройство ростверка

Баня на столбчатом фундаменте может быть с повышенным (приподнятым над землей минимум на 15 см) и низким (под землей, вровень с уровнем грунта) ростверком. У деревянной бани ростверком обычно служит нижний венец, у каркасной постройки – обвязка из деревянного бруса. Для сооружений с большим весом рекомендуется армированный железобетон.

Под тяжелую постройку выполняют ж/б ростверк высотой не меньше 20 см. Ширина равна толщине стен. Если площадка с большим уклоном, ростверк делают ступенчатым. В ступени закладывают армирующую сетку. Высоту и ширину делают такой, чтобы при укладке блоков (кирпичей) на ступени помещалось целое количество рядов (единиц). Армирующие пруты от столбов должны входить в бетон минимум на 20 см, сами столбы – минимум на 4 сантиметра.

Если уклон небольшой, лента ростверка выполняется с неравномерной толщиной: нижняя сторона – с уклоном, верхняя – горизонтально.

Высота железобетонного ростверка для щитовой или бревенчатой бани – 0,4-0,6 метра. Если перекрытие будет опираться на дополнительные столбы, ростверк делают шириной, равной ширине стен. Если же балки перекрытия кладут прямо на ростверк, его углубляют внутрь дома на расстояние, достаточное для опоры балок.

Порядок действий при монтаже ж/б ростверка:

1. Нанести на верхний обрез столбов битумную мастику.
2. Смонтировать на столбах съемную деревянную опалубку. Если ростверк низкий, на дно насыпают подушку из песка со щебнем. Если висячий – дном опалубки служит дощатый настил, который подпирают снизу брусками, установленными на ребро. Другой вариант: насыпать под настил грунт или песок, после застывания ростверка удалить.
3. Простелить опалубку изнутри гидроизолирующим материалом (например, пергамином).
4. В наземном ростверке на расстоянии не менее 30 см от грунта выполнить продухи: уложить перпендикулярно стенкам опалубки отрезки асбоцементных или пластиковых труб, заполнить их песком. Для деревянных домов продухи устраивают и в повышенном ростверке тоже.
5. Установить арматурный каркас. Если столбы выполнены из полых труб, вертикальные прутья каркаса помещают в них в процессе бетонирования. К вертикалям проволокой привязывают продольные прутья на двух уровнях, внизу и наверху. Расстояние от прутьев до поверхности бетона – не меньше 3 см.
6. Залить бетон, спустить воздух.
7. Опалубку удаляют через месяц. Выдувают песок из продухов, выполняют гидроизоляцию.

Еще один вид ростверка на повышенном фундаменте – сборный. Он состоит из полой пирамиды без верхней части и плиты, которую ставят на большее основание пирамиды. Пирамиду располагают между столбом и плитой.

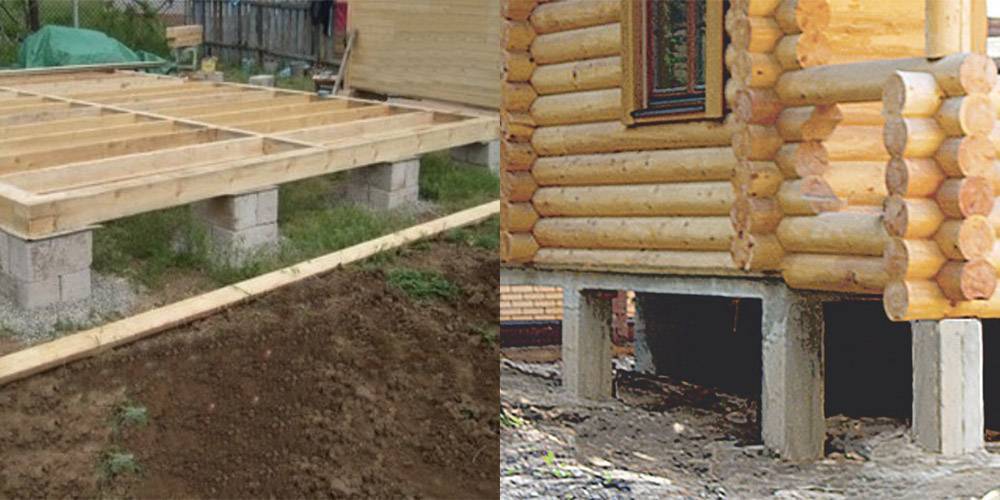

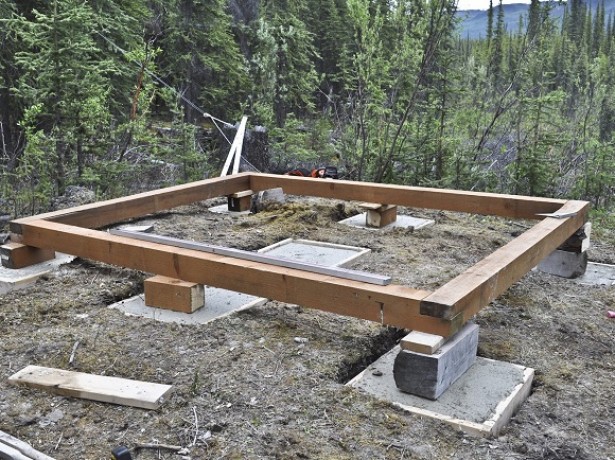

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

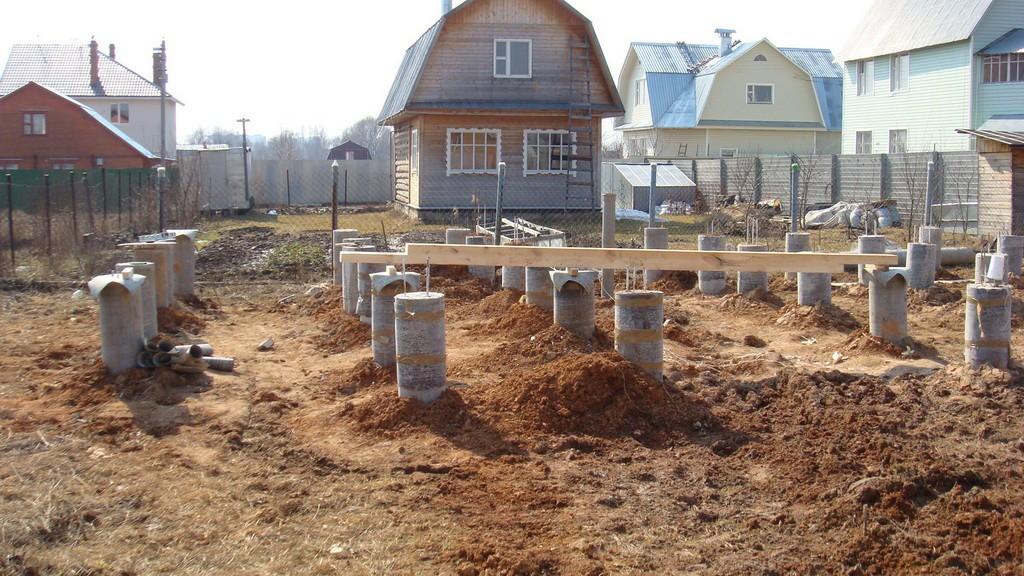

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Похожие записи: Плавающий фундамент: классификация вариантов, чем он хорош и как построить его своими руками? Фундамент из блоков ФБС своими руками: устройство, этапы работ и нюансы возведения Каркасная баня своими руками: как построить быстро, качественно и на «на века»

В чем преимущества столбчатого фундамента?

Конструкция столбчатого фундамента состоит из определенного количества опор, равномерно распределенных по периметру постройки, на которые, собственно, и опираются стены. Материал для столбов можно использовать любой, но исходя из срока службы и удобства исполнения, лучший вариант – это железобетон.

Такие столбы-опоры отливают на месте строительства в предварительно пробуренные скважины. Объем земляных работ при этом несравним с трудозатратами при рытье траншеи для ленточного фундамента. Отсутствие капитального цоколя, отмостки еще более удешевляют строительство.

Нет необходимости заказывать бетон на заводе: небольшими порциями (на один столб) его готовят прямо на месте.

Несмотря на простоту, столбчатый фундамент требует тщательного расчета: количество и диаметр столбов определяют исходя из веса здания и несущей способности грунта. Армирование опор – обязательный этап.

К недостаткам можно отнести излишнюю «проветриваемость». Приходится дополнительно утеплять полы.

Несмотря на то, что на правильно рассчитанном столбчатом фундаменте можно построить любое здание, применение его ограничено. Легкие постройки (бревенчатые, каркасные) на непучинистых грунтах – вот сфера его использования. На проблемных почвах силы пучения действуют на столбы неравномерно, и они начинают «гулять».

Некоторые рекомендации, необходимые для качественной работы

Столбчатый фундамент идеально подходит для бань, построенных из древесины.

Выбирать тот или иной тип фундамента лучше после того, как будет выбран размер бани и материалы, из которых ее будут возводить. Следует иметь в виду, что столбчатый фундамент оптимально подходит для бань, построенных из древесины (бревна, брус, деревянный каркас).

Баня на столбчатом фундаменте прослужит очень долго, если все опоры, сборные или монолитные, тщательно укрыть гидроизоляцией, которая будет защищать их от грунтовых и атмосферных вод.

Для обеспечения равномерной нагрузки здания на опорные сваи, а через них и на грунт, столбы следует устанавливать на расстоянии не более 2-2,5 м друг от друга. Обязательно столбы должны находиться по углам здания, в точках пересечения стен и под каркасными стойками.

Следует помнить, что размер сечения столба под фундамент не может быть меньше толщины стенки бани, которую он будет удерживать.

Поскольку и бетонное, и кирпично-каменное основание плохо работает на растяжение, его необходимо устанавливать в яму строго в вертикальном положении, для чего используется уровень или отвес.

Во время производства опор с применением асбестоцементных труб их необходимо слегка приподнимать сразу после того, как в них будет залита первая порция бетонной смеси. Благодаря этому движению некоторая часть раствора протечет в ямку из-под нижней кромки трубы и создаст таким образом расширенное основание.

Следуя этим рекомендациям, строители смогут быстро и качественно устроить надежный фундамент для небольшой бани.

Видео

Видео о том, как самостоятельно сделать столбчатый фундамент.

Разметка и земляные работы

Для этого по границам здания натягиваются два ряда бечевок, которые сразу же определяют ширину фундаментных столбов. Остальное все просто:

• на глубину 20 см снимается дерн;
• размечаются места установки столбов: по углам постройки и между ними с необходимым расстоянием, которое определено проектом;
• садовым или электрическим буром в земле делаются скважины, глубина и сечение которых также определено проектом.

Надо отдать должное, что чертеж столбчатого фундамента сильно помогает в разметке. Потому что на нем четко указаны все параметры будущей конструкции.

Устройство подушки

Подушка – это слой песка толщиною 20 — 30 см. Его засыпают в скважины и утрамбовывают подручными средствами. Это может быть брус, деревянная рейка, небольшого сечения бревно. Нередко используют трубу, к концу которой приваривают металлическую пластину.

Назначение подушки с песком – отвести часть воды от опор, которая попадает в грунт. Далее на песок заливается бетонный раствор, который впоследствии станет опорой для столбчатых конструкций. Толщина бетонного слоя 10 — 30 см.

Опалубка

1. Если почва глинистая, то есть, прочная, то как таковой опалубки делать нет необходимости. Глина сама, как монолит – не обваливается и не разрушается.
2. Если грунт слабый песчаный, то в скважину придется установить опалубку. При этом надо учитывать, какое сечение по форме проектировщики определили: прямоугольное или круглое. Если второе, то в качестве опалубки используются трубы: пластиковые, асбестоцементные или металлические. Если первый вариант, тогда скважину придется расширять, делать прямоугольного сечения, устанавливать в них опалубку из досок или других плоских материалов. Это большой объем земляных работ, так что такую форму для заглубленных конструкций используют крайне редко.

Что касается первой позиции, то обычно внутрь шахты закладывается свернутый в трубочку рубероид. Он формирует стенки фундамента и будет в дальнейшем выполнять функции гидроизоляции. Опалубка из рубероида – обязательный атрибут.

В независимости от того, будет ли установлена опалубка в скважину или не будет, надо обязательно сформировать столб в цокольной части. А значит, здесь опалубка собирается обязательно.

Армирование

В проекте количество арматурных стержней, их форма соединения в каркас и диаметр указываются обязательно. Поэтому арматура просто нарезается на куски нужной длиной и связывается в каркас.

Его сечение по форме может быть треугольным, квадратным или круглым. Основная задача – правильно сложить арматурные прутки относительно друг друга на необходимом расстоянии. Потом четко их связать между собой проволокой.

После чего каркас опускается в подготовленную скважину точно посередине. После чего можно приступать к заливке бетона.

Длина прутков арматуры подрезается с учетом, что их концы будут крепиться к армокаркасу ростверка. Поэтому стержни подрезаются на 10 — 30 см длиннее. Чтобы они на этот размер торчали над цокольной частью столбов.

Заливка бетона

К заливке столбчатого фундамента надо подходить с позиции стандартной технологии. Изготавливается бетонный раствор по классической технологии:

• одна часть цемента марки М 400;
• две части мытого песка, без большого количества глиняных примесей;
• три части щебня с гранулами 5 — 40 мм.

Самое интересное, что для столбчатого фундамента нет надобности готовить большой замес. И нет необходимости проводить заливку сразу всех столбов за один день, как это обычно делается при сооружении ленточной или плитной конструкции. Достаточно рассчитать объем для одного столба, сделать замес и залить его.

К примеру, в качестве опалубки используется труба диаметром 150 мм, и установлена она на глубину 1,2 м. Получается, что объем пустой трубы равен:

V = SxH, где S – это площадь трубы, а H – это ее длина или глубина установки. Площадь можно найти по формуле: S = πD²/4=(3,14×0,15²)/4 = 0,018 м³.  Если перевести в литры, то это будет 18 л. По сути, это два ведра раствора.

Заполняются трубы бетоном, простукивая по опалубке, проштыковывают, чтобы удалить воздух. В таком состоянии столбы должны простоять 28 дней. За это время бетон наберет свою марочную прочность.

Устройство ростверка

Она делается на весу, поэтому под нижние щиты устанавливаются подпорки из кирпича, блоков, досок, бревен и прочих материалов. Собирается опалубка сечением в прямоугольник с полным и прочным скреплением щитов между собой.

В него  укладывается армирующий каркас. Обычно это две вертикальные решетки, связанные катанкой 6 мм или арматурой 6 — 8 мм. Обязательно проводится скрепление арматурного каркаса ростверка с торчащими из столбов отрезками арматуры.

Этот узел столбчатого фундамента подвергается серьезным нагрузкам. Поэтому к креплению двух арматурных конструкций надо подходить внимательно. Производится заливка бетонного раствора с утрамбовкой и штыкованием. Через 7 дней опалубка демонтируется, через 28 дней фундамент можно нагружать.

Фундамент под баню со сливом

Полы с оборудованным сливом герметичны, вода уходит в подготовленное отверстие в полу, к которому делается небольшой уклон. В обоих случаях после этого вода или попадает прямо на землю, или отводится за пределы фундамента, что намного правильнее.

Для исключения влияния воды на фундамент сбор воды следует делать в специально оборудованную сливную яму, если грунт позволяет ей впитываться без остатков, или же отводить ее из-под основания – такой вариант хорош для глинистых грунтов, плохо впитывающих воду. Фундамент должен способствовать вентиляции подпольного пространства (это относится ко всем типам ленточного основания), для чего в стенках надо образовать несколько отверстий – продухов, обеспечивающих движение воздуха.

На данной схеме показан мелкозаглубленный ленточный фундамент, он обязательно должен быть оборудован продухами, если нужен фундамент под баню со сливом

Отвод воды организуется заранее, во время строительства фундамента. Систему труб надо проложить при заливке, чтобы не ломать впоследствии готовую ленту. На глинистых почвах можно просто сделать дренажную канаву с уклоном в сторону отвода, но проход через ленту, тем не менее, должен быть оформлен трубой для исключения намокания бетона.

Обустройство песчаной подушки и армокаркаса

Четвертый этап – обустройство подушки. Для укладки подушки используется нерудный и практичный материал, который выступает в качестве опоры для будущего фундамента. Технология изготовления подушки следующая:

• Слой плотного песка мелкой фракции – 15 см;
• Слой щебня средней фракции – 18 см.

Каждый слой подушки тщательно трамбуется и увлажняется водой. При возведении монолитной конструкции дополнительно рекомендуется зафиксировать подушку раствором на основе цемента.

Армокаркас обеспечивает дополнительную жесткость, износостойкость и надежность готовой конструкции. Его основу составляют полые трубы из асбестоцемента и металла, которые погружаются в земляные отверстия.

В полость труб вставляется армокаркас с последующей заливкой бетонной смесью. При заливке бетона обязательно проводится вибрирование.

Процесс вибрирования служит для устранения воздушных пустот и повышения прочности опор. Армирование выполняется в продольном направлении арматурой А3 диаметром до 14 мм. Установка горизонтальных перемычек выполняется с шагом в 18 см. Для этого используется металлическая проволока диаметром в 7 мм.

Для повышения прочности готовой конструкции основание из столбов обустраивается с ростверком монолитного или металлического типа. В подобном случае арматурные прутья должны возвышаться над фундаментом на минимальном расстоянии в 15 см.

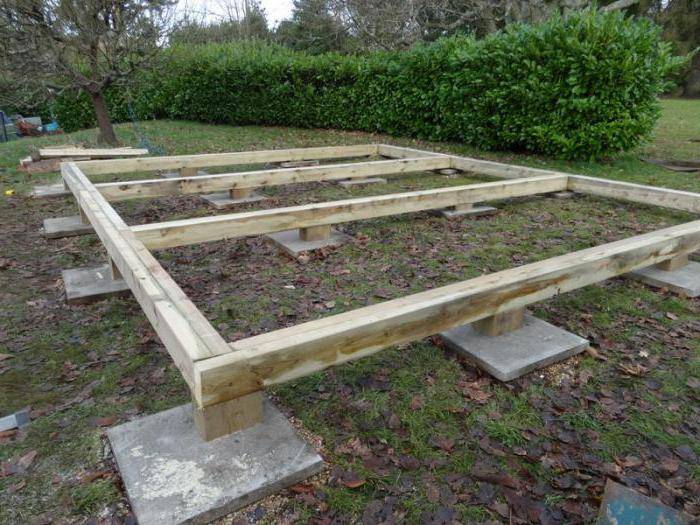

Самый простой способ возведения фундамента

При возведении столбчатого фундамента следует руководствоваться следующими минимальными значениями сечений столбов:

• Каменные – не менее 500-600 мм;
• Кирпичные – не менее 380 мм;
• Монолитные – сечение не менее 400 мм;
• Деревянные – не менее 200 мм.

Баня, установленная на столбы – более удобный вариант для установки трубопровода

Также, баня на столбчатом фундаменте (точнее ее строительство) подразумевает следующий порядок действий:

• Изначально устанавливается тип грунта и его особенности;
• Далее, производится разметка расположения фундамента (столбов) на всех углах и стыках несущих стен сооружения. В том случае, если расстояние между столбами получается более 2 м, то посередине следует разметить место под еще один дополнительный столб. Важно помнить, что оптимальное расстояние меду столбами не должно превышать 1,5-2 м;
• Далее, приступаем к рытью ям при помощи спецтехники или вручную. Глубина ямы напрямую зависит от типа почвы и глубины ее промерзания;

Внимание! Следует помнить, что размеры ям должны быть несколько больше размеров самих столбов. В такие отверстия вставлять арматурные каркасы гораздо проще. К примеру, если диаметр столба составляет 400 мм, то диаметр самой ямы должен быть больше примерно на 100-200 мм.

Столбчатый фундамент из труб

Достоинства трубчатой конструкции:

• материал для изготовления легко режется болгаркой на заготовки требуемой длины;
• подготовленные части быстро размещаются в почве, формируя основу под баню.

Главные этапы работ:

• Бурение скважин, диаметр которых превышает размер труб на 50 мм.
• Погружение труб в скважины с контролем вертикальности положения.

Одним из наиболее распространенных материалов, применяемых при строительстве столбчатого фундаментного основания при возведении бани, являются различные типы труб

• Заполнение свободного пространства с внешней стороны труб почвой и уплотнение.
• Приготовление бетона и заливка его на 30% общей высоты.
• Приподнимание трубчатой оболочки для заполнения основы скважины и формирования подушки.
• Постепенное заполнение бетоном трубы и вибрационное уплотнение.
• Погружение арматурных прутьев, повышающих надежность.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.
