Как выполняется обвязка винтовых свай брусом своими руками?

Обвязка свайного фундамента — это создание элемента, связывающего воедино отдельно стоящие сваи. В результате фундамент равномерно воспринимает нагрузки от веса дома. В каком-то смысле конструкция свайного фундамента становится равнозначна конструкции монолитного ленточного основания. При этом свайный фундамент обходится дешевле и значительнее быстрее монолитных аналогов.

Преимущества свайного основания

Свайные основания с ростверком имеют множество преимуществ:

  • возможность возведения на участках с неустойчивой, обводненной почвой, с рельефом, имеющим значительные перепады по высоте;
  • небольшой объем земельных работ;
  • возможность выполнять строительство в районах, где возможны землетрясения;
  • в районах с вечной мерзлотой возведение свайного основания является оптимальным вариантом;
  • для частного домостроения сваи заглубляют в течение одного дня, обвязку делают в течение нескольких дней;
  • при применении высоких свай, под домом можно оборудовать гараж или хозяйственное помещение;
  • возможность применения в местности где уже построено много домов, куда не получится подогнать строительную технику.

Сначала полые винтовые сваи использовались для быстрого возведения объектов военного назначения. Затем стали применяться для строительства каркасных домов и построек из легких материалов. С развитием этого направления стали выпускать опоры, выдерживающие значительные нагрузки и имеющие длительный срок эксплуатации.

Трудно понять, как поведут себя свайный и столбчатый фундаменты, если под опорами окажется разнородная почва, имеющая различные характеристики.

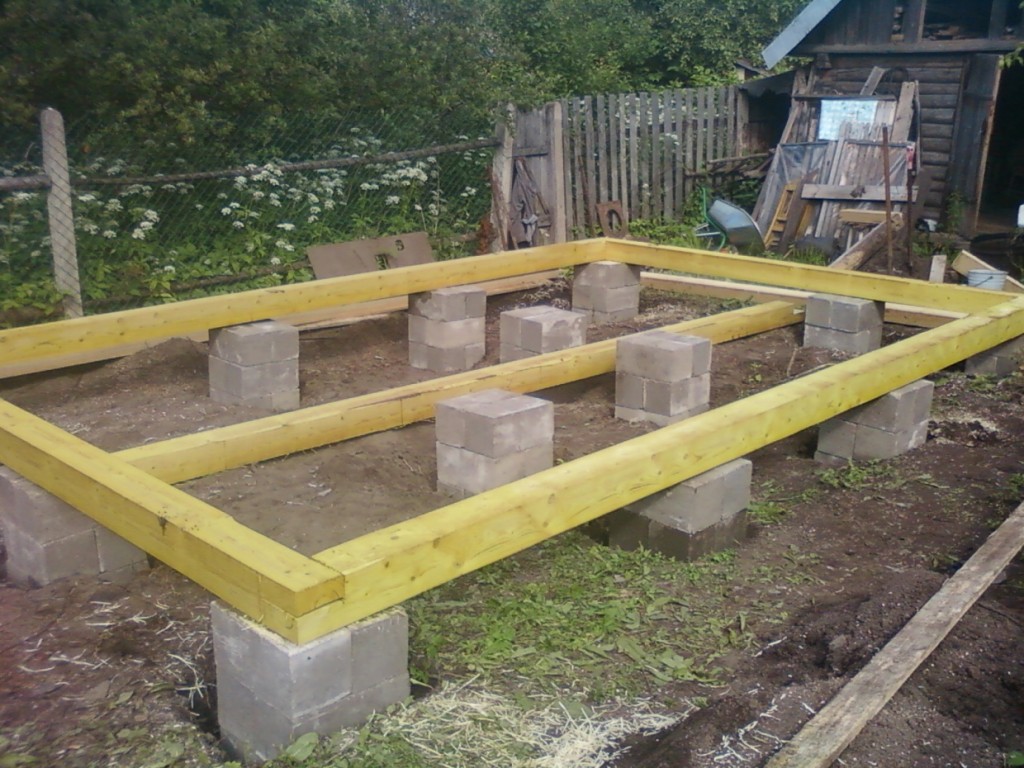

Что такое обвязка и почему она необходима

Каркасные дома являются облегченной конструкцией по сравнению с постройками из бетона, кирпича, бревен. В большинстве случаев они не требуют возведения тяжелых, монолитных оснований. Для надежной каркасной постройки достаточно столбчатой или свайно-винтовой модели фундамента.

Что такое обвязка и почему она необходима

Сваи и столбы удерживают постройку, предохраняют ее от контакта с землей и от влажности, позволяют деревянным конструкциям оставаться хорошо проветриваемыми. Так как они состоят из отдельных элементов, то нуждаются в общем связующем звене. Для создания правильной монолитной конструкции из отдельно стоящих свай используется ростверк – обвязка фундамента. В каркасных домах функцию обвязывания фундамента и собственно постройки производят только одной конструкцией – нижней обвязкой здания, без монтажа ростверка.

Что такое обвязка и почему она необходима

Из бруса, бревен, досок или металлических швеллеров создается обвязка, гарант прочной каркасной конструкции. Она также является основанием для элементов дома: стоек, укосин, панелей, готовых стеновых конструкций.

Что такое обвязка и почему она необходима

Нижняя обвязка каркасного дома равномерно распределяет на сваи нагрузку общего веса постройки, защищает ее от перекосов и разрушений. Если сваи под каркасным домом превышают высоту 50 см от уровня земли, нижняя обвязка варианты зданий, когда обвязка не обязательна, например, для легких построек небольшой площади, где высота свай от поверхности земли не высока, менее 50 см. Обвязка не обязательна также, если каркасный дом установлен на монолитном ленточном фундаменте.Общие требования к обвязке

Что такое обвязка и почему она необходима

Материалы и конструкции для обвязочных работ должны соответствовать определенным технологическим требованиям. Такова правильная обвязка каркасного дома.

Что такое обвязка и почему она необходима

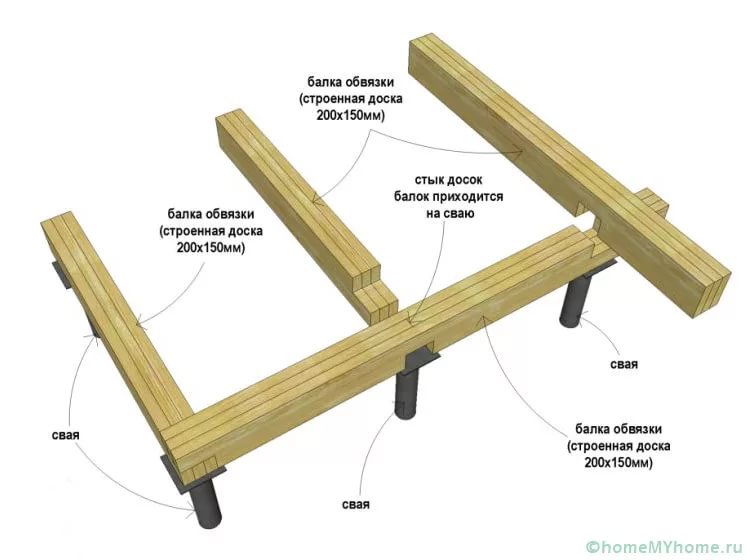

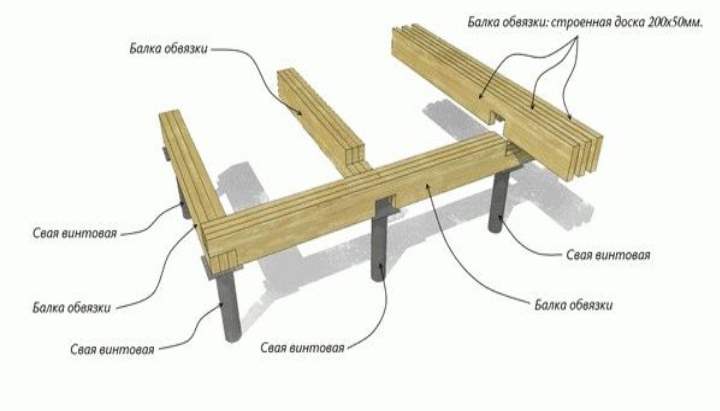

  • Наиболее прочной получается обвязка из сдвоенных или строенных, “сплоченных” досок. Они должны быть одинаковыми, ровными, стандартных размеров, прочно соединенными между собой анкерными болтами или скобами.
  • Размер сечения обвязочных деталей, а именно, толщина досок, размеры сечения бруса или диаметр бревна для обвязки выбирается в зависимости от толщины стены будущего дома.
  • Деревья хвойных пород считаются подходящими для обвязок каркасных и деревянных домов благодаря прочности, долговечности, устойчивости к перепадам температур и влиянию погодных изменений. Смолы хвойных деревьев повышают сопротивляемость к гниению, усиливаются влагостойкость. Они меньше подвержены деформации, экономичнее по цене.
  • Пиломатериалы для обвязочных работ покрываются антисептиком для защиты от гниения и антипиренами, противопожарными составами. Обработку и просушивание проводят до начала монтажных работ.
  • Брус или доски должны быть из дерева с максимально прямолинейным стволом. Пиломатериал может не быть гладким, но ровным – обязательно.
Что такое обвязка и почему она необходима

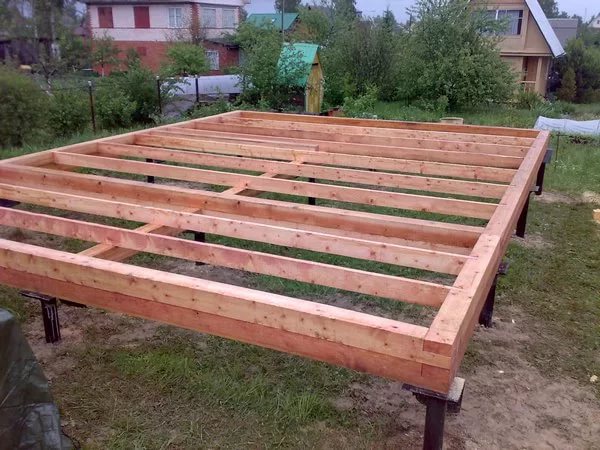

Почему необходима обвязка свай брусом

У свайно-винтового фундамента есть одна особенность: у него нет сплошной горизонтальной опорной поверхности. Если планируется использовать для сооружения стен мелкоформатные материалы, то это будет проблематично. Решить вопрос можно путем обвязки, функцию которой выполняет ростверк – обязательный конструктивный элемент основания такого типа. Выполняет такие функции:

  • Создание цельной конструкции из разрозненных опор. Образуется надежный каркас повышенной жесткости.
  • Равномерное распределение нагрузки между всеми сваями. Особенно важно в ситуациях, когда разные опоры погружены на разную глубину из-за нюансов почвы.
  • Обвязка свай брусом по периметру. Заглубленный или мелкозаглубленный ростверк увеличивает площадь опоры и защищает зону подпола от атмосферных воздействий.

Запросить точную стоимость объекта Позвонить нашему специалисту

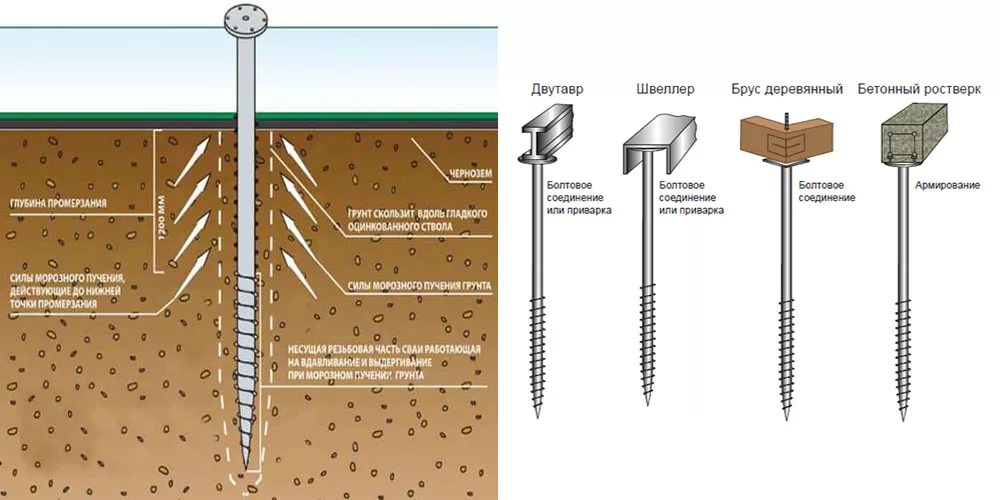

Конструкцию классифицируют по используемому для изготовления материалу: деревянные, дощатые, металлические, железобетонные. Деревянные – наиболее дешевые и простые в установке. Дощатые – применяется составная балка, состоящая из деревянных досок.

Металлические – изготавливаются из швеллеров, способны выдерживать тяжелые дома в 2-3 этажа. Железобетонные применяются в капитальном строительстве и обеспечивают самую высокую надежность.

Почему необходима обвязка свай брусом

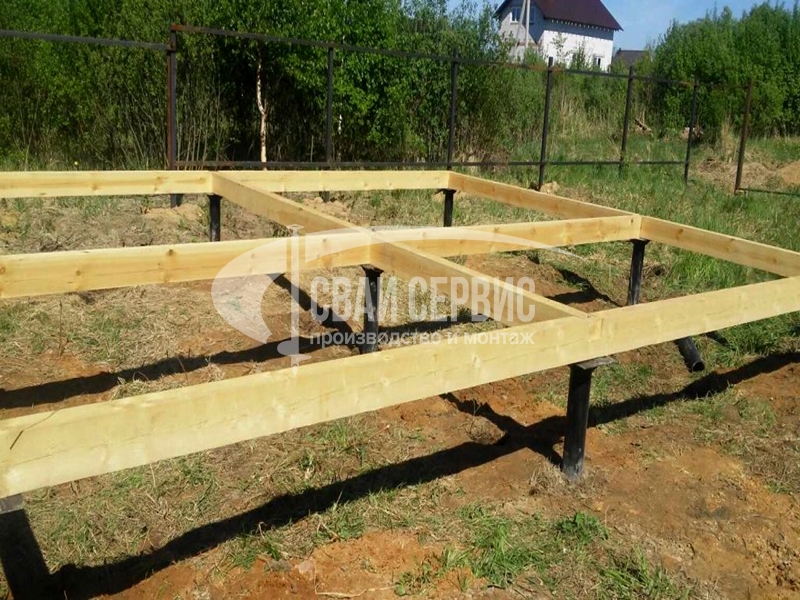

Наибольшей популярностью пользуется обвязка винтовых свай брусом, особенно на территориях с вечной мерзлотой или суровым климатом. Но и в Москве это востребованный вариант для упрочнения конструкций.

Проверка горизонтальности

После завершения работ наши специалисты проведут тщательную проверку горизонтальности получившегося каркаса. В процессе используются строительные и водяные уровни, обеспечивающие максимальную точность. Допускается перепад между расположенными по диагонали друг от друга углами максимум 5 миллиметров.

Мы гарантируем, что каждый параметр готового фундамента будет строго соответствовать указанным в проекте требованиям. Любая погрешность впоследствии повлияет на прочность стен и долговечность сооружения. Звоните и узнавайте все детали у наших менеджеров!

Особенности свайного фундамента

Свайное основание — это одно из разновидностей столбчатого. Сваи монтируются по всему периметру будущего дома: по углам и под несущими стенами, пересечениями. Сваи могут быть различного диаметра и из разного материала:

  • Буро-набивные. Монтируют прямо на участке, заливают.
  • Винтовые. Готовые железные столбушки с винтами, которые вкручивают на необходимую глубину.
  • Железобетонные. Забивают при помощи дополнительной техники.
Особенности свайного фундамента

По видам свайный фундамент подразделяют на типы:

  • свайный по технологии ТИСЭ;
  • свайно-роствертковый;
  • с расширением снизу или с увязкой ростверкой.

По экономичности конкурируют свйно-буровой и винтовой. Их можно выполнить своими руками, соблюдая некоторые правила. Для дома из бруса эти варианты подходят больше, так как вес у конструкции не большой. Железобетонный забивной используют для строительства массивных строений из тяжелого строительного материала. Он же самый дорогостоящий. К главным плюсам использования винтовых свай и заливных под дом из бруса относятся:

  1. Можно использовать при самом сложном ландшафте.
  2. Подходят под любой вид почвы.
  3. Нет необходимости проводить гидрогеологические исследования.
Особенности свайного фундамента

Отличают свайное основание еще по способу отдачи силы давления от дома на фундамент. Различают по несущей способности, в зависимости от силы давления, бывают двух типов:

  1. Сваи-стойки. Свая опирается на твердую породу и все несущие способности зависят от плотности опорной породы.
  2. Сваи-трения. Эти конструкции несет нагрузку от бокового давления грунта и сопротивление с нижней части.

Первый вариант подходит для песочной и слабой почвы, второй — для любого типа почвы.

Свайно-ростверковый фундамент

Особенности свайного фундамента

По большей части в России преобладает глинистый и песочно-глинистый грунт. Свайно-растверковое основание подходит для нашей почвы под дом из бруса лучше остальных видов. По СНИПу свайно-раствертковое основание используют для слабого грунта или с промерзанием 1-1,5 м. Состоит конструкция основания из свай и верхней раствертки, как на рисунке справа. Сваи для основания берут готовые,в виде стержней из железобетона или металла, или заливают прямо в грунте. Группа из свай носит название свайной конструкцией, а верхняя объединение их при помощи балок или плит растверткой. Раствертку для дома из бруса можно выбрать погруженную в землю (низкую) или высокую на 20 — 40 см над уровнем грунта. Форма каждой сваи может быть круглой или прямоугольной. Главное, чтобы сечение было правильно подобрано под вес конструкции дома из бруса.

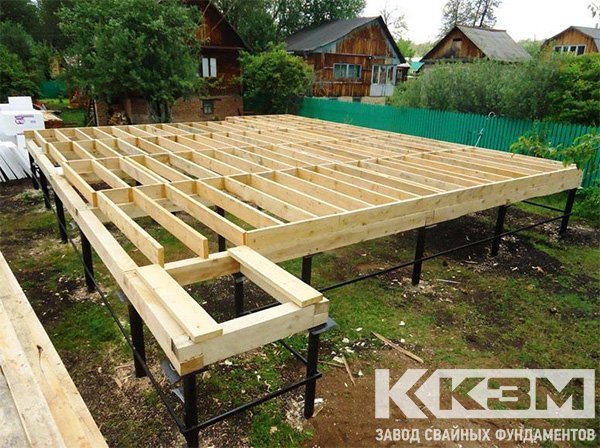

Как правильно обвязать свайный фундамент | Город свай

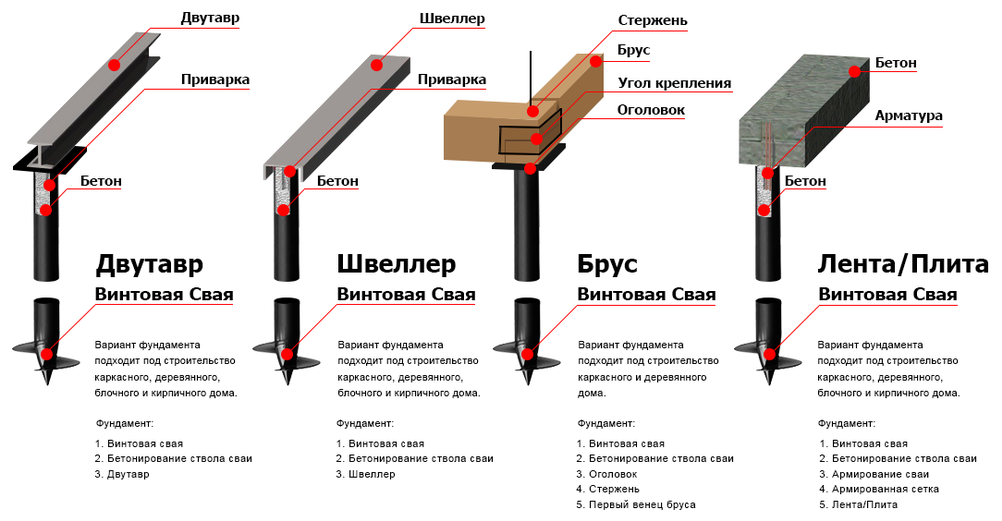

Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.

Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.

Основные типы обвязки свай своими руками

Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.

Для проведения работы своими руками, понадобятся следующие материалы и инструменты:

  • брус;
  • швеллер;
  • уровень;
  • сварочный аппарат;
  • закладные шпильки;
  • электропила.

Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.

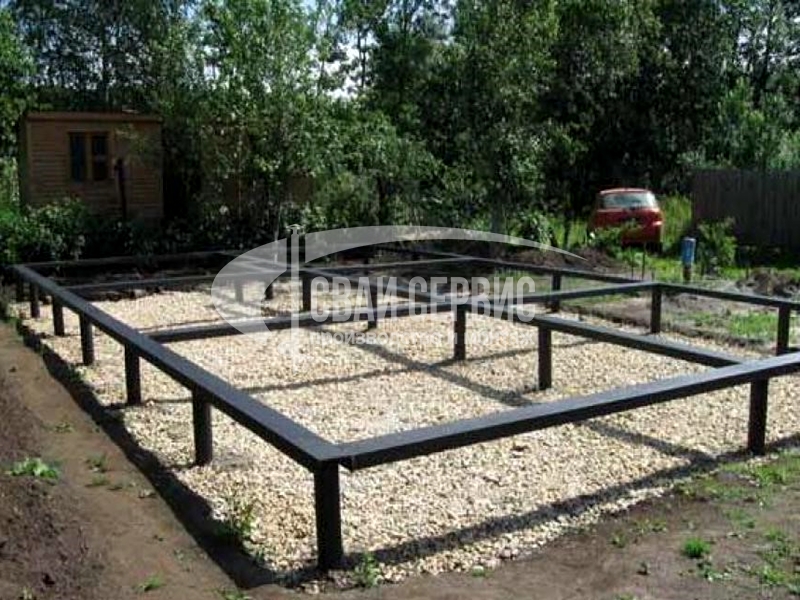

Рекомендации по обвязке свай швеллером

Соединяя опоры швеллером важно правильно состыковать обе балки. Надежным методом соединения швеллеров принято считать соединение в накладку. Делается укрепление продольными балками, затем они закрепляются на выровненных по высоте винтовых сваях. Если длина балки превышает 4 метра, стыковка выполняется на промежуточной опоре. Прочность конструкции от этого не страдает, поскольку ослабленный швеллер имеет надежную опору — винтовые сваи. При таком способе нагрузка распределяется равномерно.

Как правильно обвязать свайный фундамент | Город свай

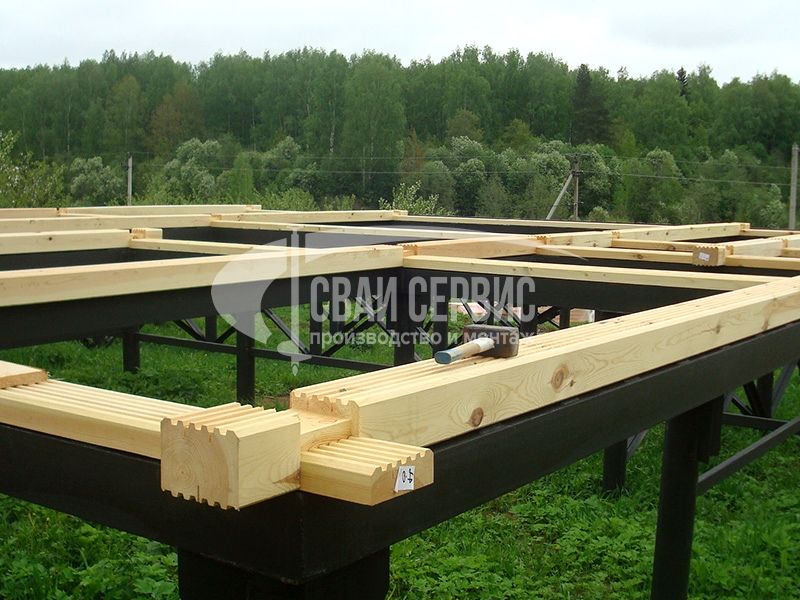

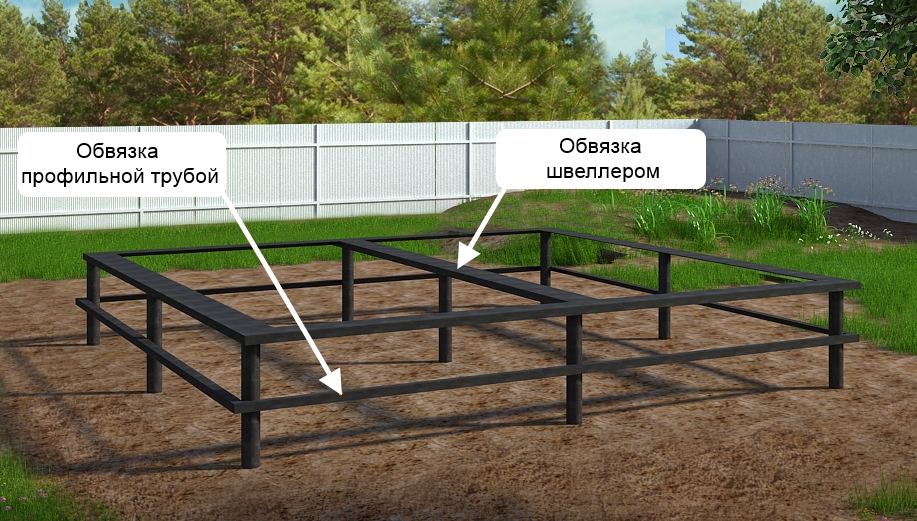

Для увеличения жесткости конструкции можно обвязать ее металлическим швеллером. Чаще всего используют швеллер шириной 160 мм. В случае, когда диаметр свай 108 мм, можно обойтись швеллером шириной 140 мм. Обвязка большого фундамента обычно требует применения спецтехники. В индивидуальном строительстве редко есть такая возможность, а потому укрепление швеллером применяется редко.

При соединении швеллерных балок можно применять сварочный шов или болтовое соединение. Для укрепления конструкции металлическим материалом, необходимо предварительно защитить его от коррозии. Защиты от коррозии можно добиться антисептиками или креозотом.

Советы по выполнению обвязки свай брусом

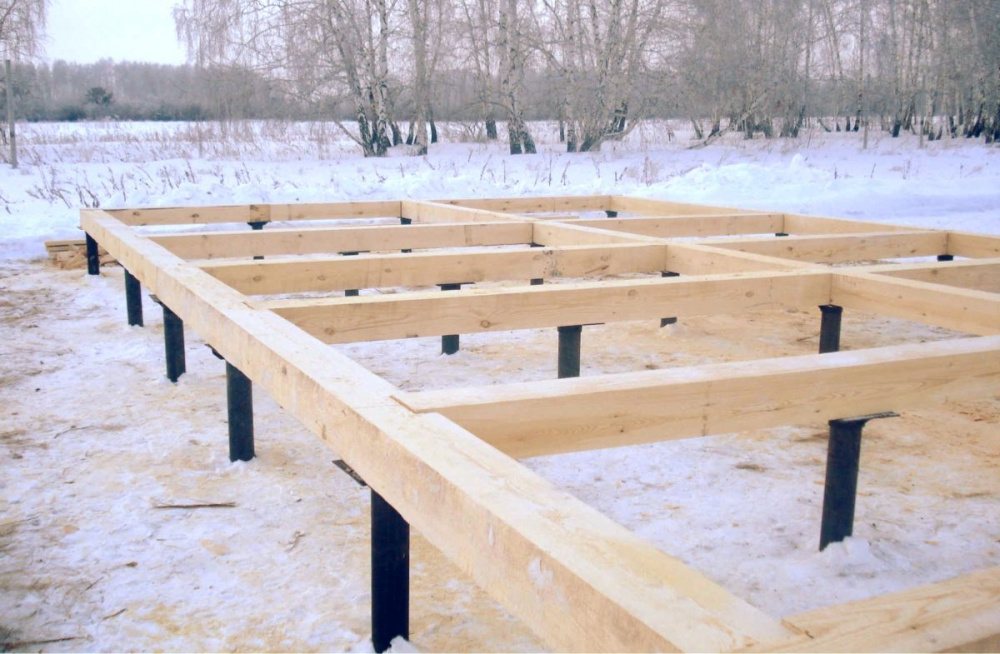

Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций. При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения. Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.

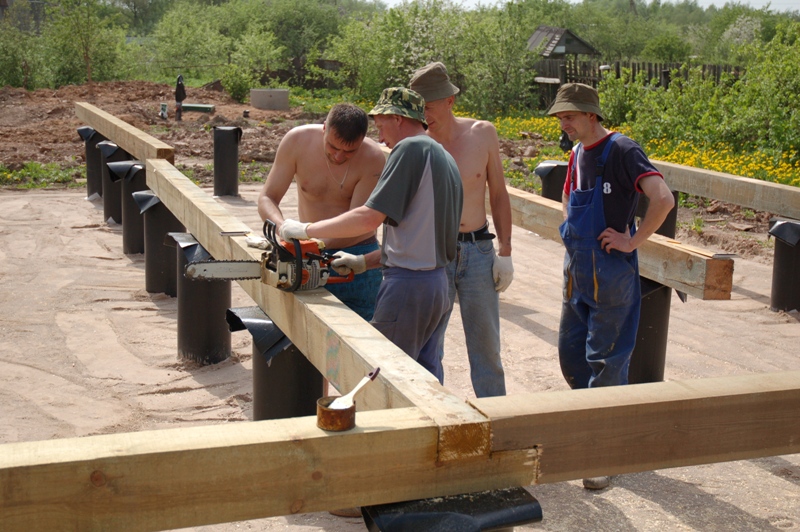

Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.

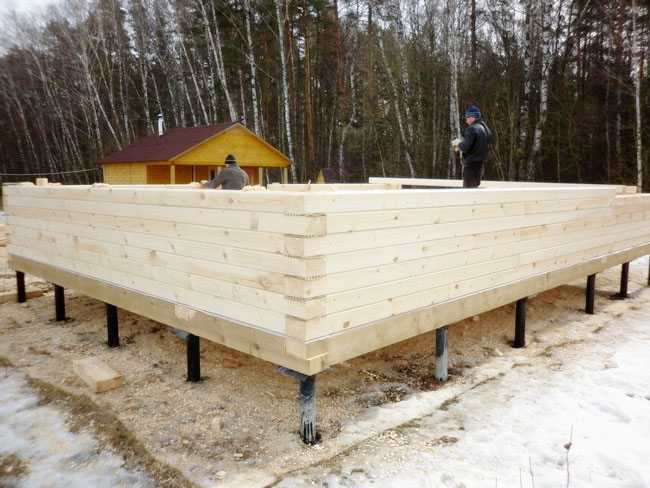

При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.

Рекомендации выполнения обвязки фундамента

Для усиления основание дома, можно укрепить его уголком по диагонали или залить стяжку опор бетоном. Для крепления швеллера при установке свай, к обвязке приваривают арматуру. Для конструкции из деревянного бруса, крепление делается проволокой или шпильками, диаметром не менее М12.

Крепление бруса к фундаменту: установка на ленточное и свайно-винтовое основания

Статьи

Многим хочется иметь на своем участке или загородном коттедже отдельную баньку или хозяйственный блок. Как правило, эти небольшие строения делают из бруса. Фундаменты под такие постройки закладывают различные, и встает резонный вопрос: как класть брус на фундамент?

Инструкция по этому вопросу и будет вам дана в этой статье.

Обвязка свайного фундамента брусом: грамотное начало возведения дома

Немного истории

В древности, наши предки-славяне использовали фундамент из бруса. Нам, современным людям, наверное, это кажется дикостью, но это совсем не так. Рачительный хозяин в те времена просто-напросто укладывал на землю глиняно-песчаную подушку и на нее клал первый венец сруба.

Этот венец принято было делать дубовым и обильно смазывать его дегтем, а иногда смолой. По сути, этот первый венец был и окладом, и фундаментом всей конструкции. Песок защищал венец от дождя, а глина – от грунтовых вод.

Различия в креплении в зависимости от типа фундамента

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Важно знать!Перед тем, как вы закрепите брус к фундаменту, необходимо собрать каркас дома и дать ему отстояться неделю перед началом работы.

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

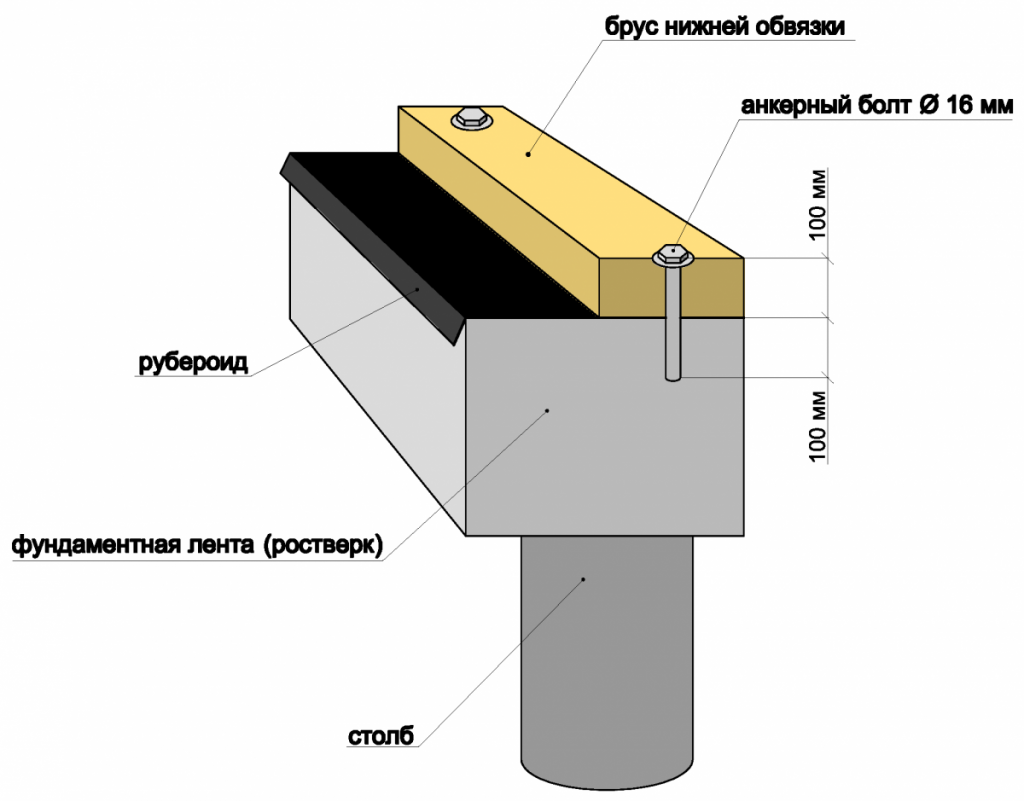

Брус, скрепленный с фундаментом анкерами

Порядок действий:

  1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
  2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
  3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.

Совет!Не оставляйте уложенный рубероид непокрытым продолжительное время.

Вы рискуете потерять его гидроизоляционные свойства.

  1. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.

Стыковка углов в лапу

Рубка углов сруба в чашу

  1. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
  1. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.

Совет!Даже если какая-то из стен строения будет очень короткой, мы советует крепить ее как минимум двумя анкерами.

  1. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
  2. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

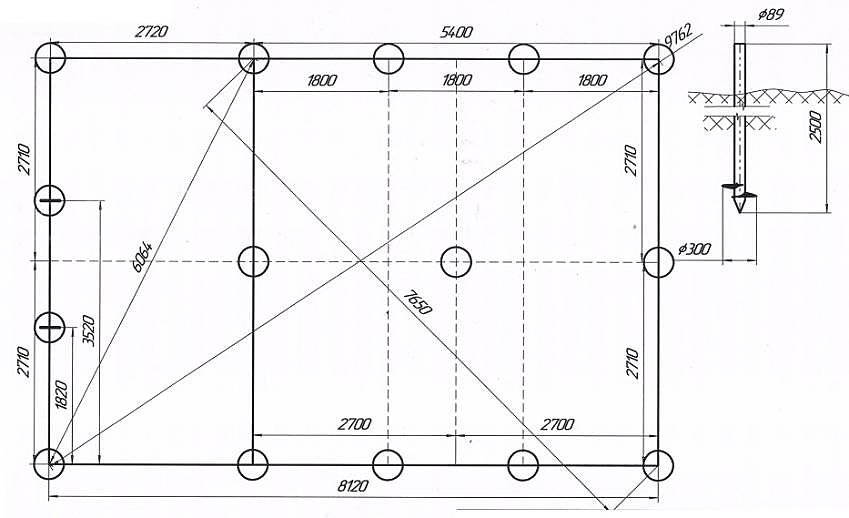

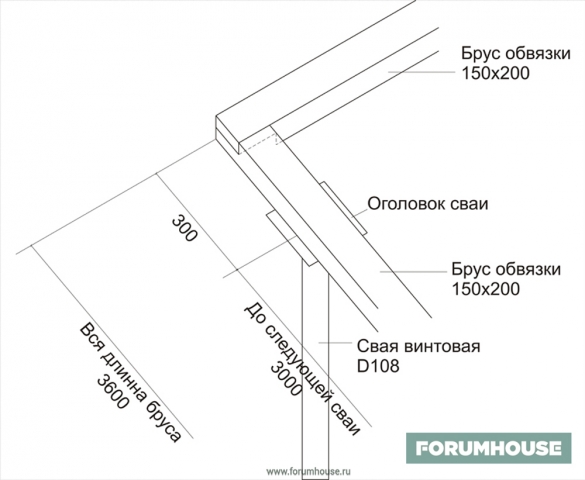

Схема обвязки свай брусом

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

Совет!Прокладывайте места стыковки джутом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Подведем итоги

Завершающий этап создания фундамента – обвязка брусом верхней его части

Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

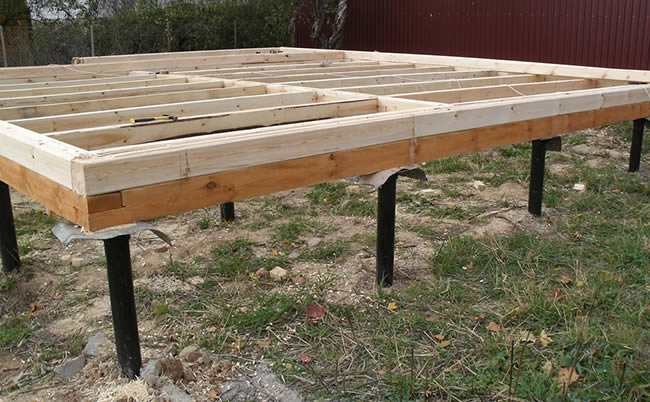

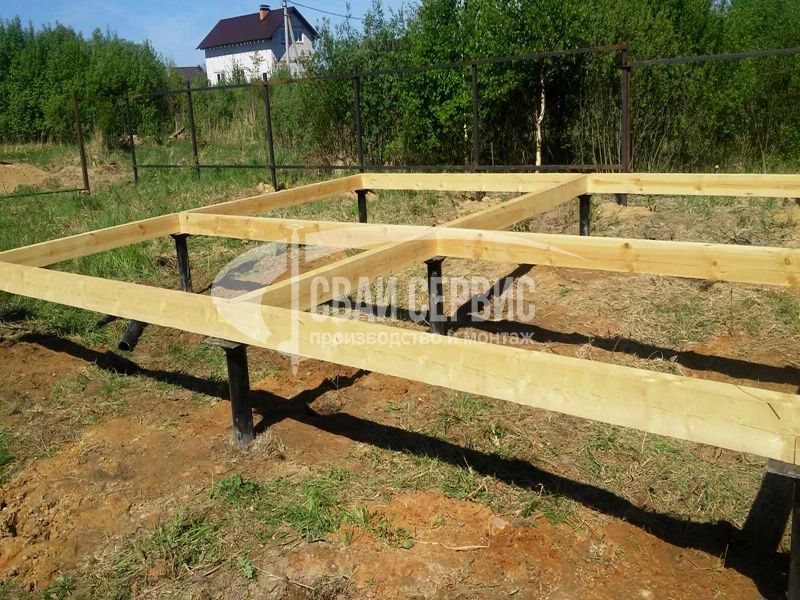

Обвязка деревянным брусом

Работать с деревянными элементами довольно легко, достаточно использовать бензопилу, строительный уровень и рулетку. Материал без проблем обрабатывается, при необходимости длину конструкций можно регулировать.

Предварительно на брусе делают спилы в нужных местах, затем устанавливают его на винтовых сваях, соединяя деревянные элементы друг с другом. Чтобы сооружение получилось наиболее крепким, между брусьями можно проложить джут.

Таким способом можно возводить бани, небольшие дачные дома и прочие деревянные постройки. Но нужно помнить, что древесина чувствительна к повышенной влажности, на ней может развиться плесень, грибок. Чтобы этого избежать, требуется предварительная обработка бруса антисептиком.

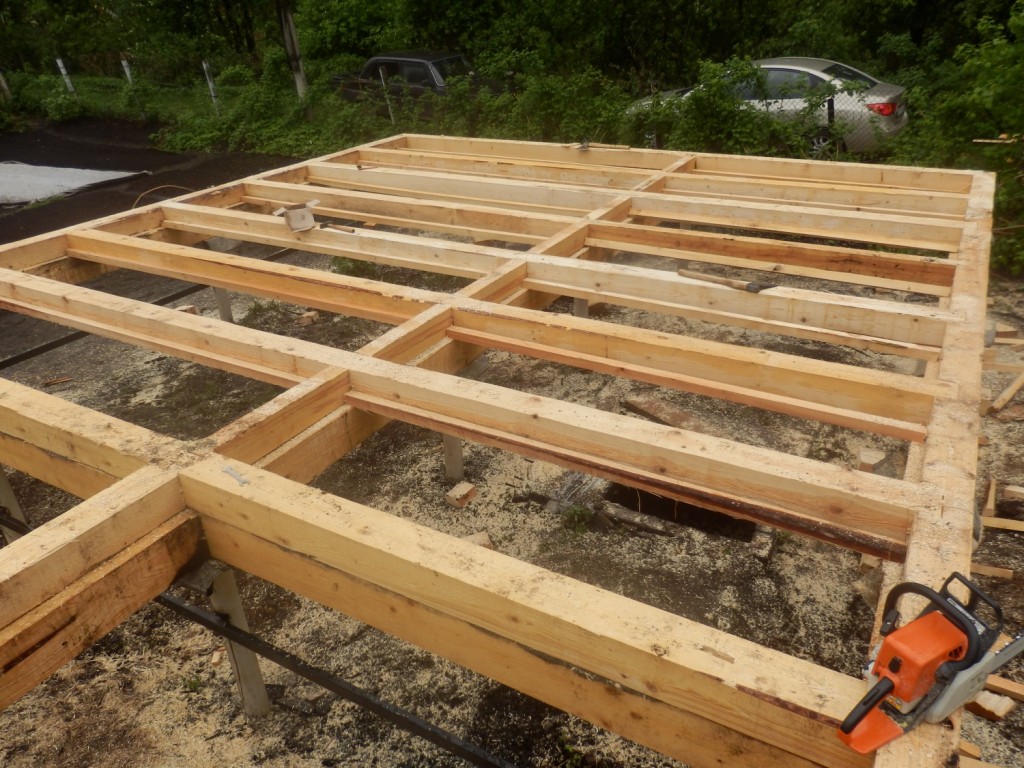

Монтаж бруса

Важно правильно закрепить брус для того, чтобы добиться оптимального эффекта. Разберем пошаговую инструкцию, которая поможет добиться поставленных целей.

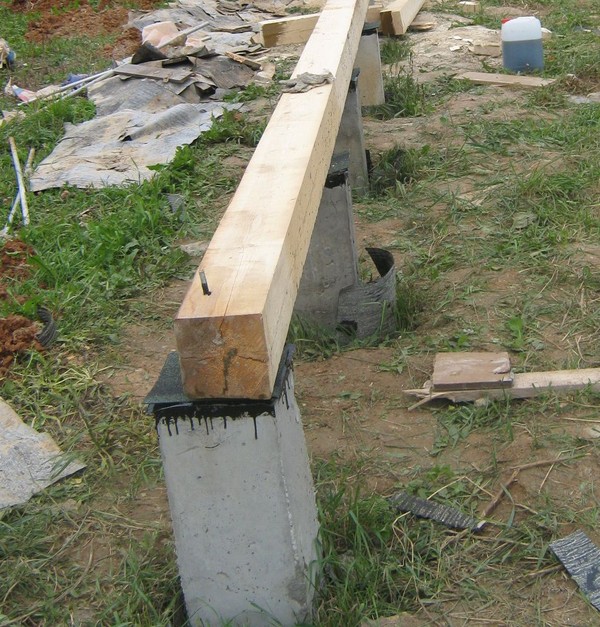

  1. Гидроизоляция наголовников. Необходимо для того, чтобы не допустить образования конденсата на металлической конструкции. Наилучшим материалом для этого будет рубероид. Если его под рукой нет, вполне может подойти полиэтилен или же битум.
  2. Обвязка. Начинается с углов будущего здания. Именно в этих точках должны быть соединены первые брусья. Важно удостовериться в том, что они установлены ровно под углом 90 градусов. Контролировать угол необходимо с помощью угломера. Другие обвязочные материалы могут крепиться под другим углом, например, 45 градусов.
  3. Закрепление. Предпочтительными крепежными материалами для достижения поставленных целей являются гвозди или саморезы. Лучше, конечно, второй вариант, поскольку в таком случае можно легко демонтировать брус для выполнения текущего ремонта. Также рекомендуется усиление углов, для этих целей можно воспользоваться специальными металлическими уголками.
  4. Крепление брусьев к столбам. Проводится уже после того, как обвязочный материал будет полностью уложен. Закрепить получившуюся конструкцию можно с помощью болтов.

Кроме того, существуют и некоторые рекомендации специалистов, которых также важно придерживаться в ходе работы. Рассмотрим их более подробно.

  • контроль высоты свай. Обязательно удостоверьтесь, что они установлены строго по одному уровню. Если имеется небольшое расхождение, можно обустроить чуть более глубокий паз непосредственно в обвязочном материале;
  • точность крепления. Помните, необходимо расположить крепления бруса исключительно по продольной оси. Не игнорируйте это требование, поскольку может возникнуть неравномерность распределения нагрузки, что приведет к заметному снижению прочности фундамента;
  • подбор материала по толщине. Если вы обустраиваете свайный или столбчатый фундамент, необходимо подбирать обвязочный материал, ориентируясь на ширину основы. Брус должен быть в два раза шире;
  • замена бруса доской. Такой вариант возможно воплотить в жизнь не всегда, но иногда это допустимо. В таком случае необходимо установить доски на ребро и сбить между собой, чтобы получился брус необходимых размеров.
Монтаж бруса

Выполнить обвязку свайного фундамента с помощью бруса можно и своими руками. Для этого совершенно необязательно обращаться к специалистам. Однако если вы все же доверили строительство основы профессионалам, требуйте, чтобы они выполнили обвязку вместе с установкой основы. При правильном выполнении работ фундамент будет служить надежно и долговечно.

Особенности монтажа

Обвязка производится после установки свай согласно технологическому процессу. Все столбы выставляются на одной высоте. Для защиты металла от коррозии сваи обрабатываются антикоррозийным средством.

Швеллер укладывается поверх столбов так, чтобы соединения двух полос выполнялось посредине оголовка сваи. Оголовок имеет вид пластины или усиленной косынкой модификации, что позволяет увеличить опорную площадь тела сваи. Обрезка лишней длины балки выполняется строго под прямым углом. Концы швеллера крепятся к оголовку с помощью сварочного аппарата.

Подготовка к работе с обвязкой

Выполняя обвязку фундамента домов на сваях, последовательно проводят определенные действия. Сначала подготавливают строительные материалы и инструмент. Потом подготавливают фундамент (устанавливают сваи и оголовки). И в результате укладывают и закрепляют балки.

В ходе работы, если обвязка дома строится из бруса, применяют следующие инструменты:

  • бензопилу;
  • уровень;
  • электрорубанок;
  • дрель;
  • пилу по дереву;
  • шуруповерт;
  • уголок и рулетку.

Эти же инструменты пригодятся дальше в работе, если планируется возведение всего дома из бруса. Теперь заготавливаем брус. Рассчитывая нужное количество, стоит приплюсовать 10-15%, потому что в итоге его может не хватить. На материале должны отсутствовать даже мелкие дефекты, в противном случае качество сборки всего каркаса может быть под угрозой. Сечение бруса должно быть не меньше 10-15 см. Отобрав бруски для углов конструкции, в них делают выпил для замкового соединения балок.

Подготовка к работе с обвязкой

Обычно выбирают из двух:

  • «в полдерева» — на торце делается спил части бруса под прямым углом до середины его сечения, а ширина равна ширине бруса;
  • «в полулапу» — делается спил на торце под произвольным углом до середины сечения бруса, а ширина среза равна его ширине. Такое соединение считается более надежным.

Теперь следует подготовить фундамент. Сначала требуется удостовериться в его горизонтальности. Если отдельные опоры выбиваются из нужного уровня, следует их выровнять. Если опоры выше нормы — ввинчиваем глубже или подрезаем, ниже — на оголовок подкладываем прокладку. После этого гидроизолируем конструкцию, смазывая или застилая гидроизоляционным материалом торцы опор.

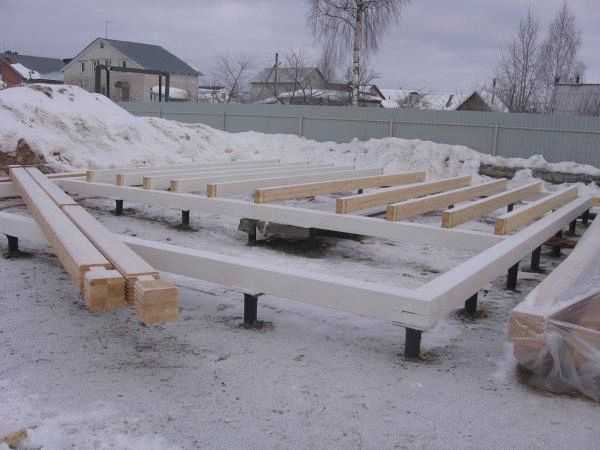

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Виды обвязки

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

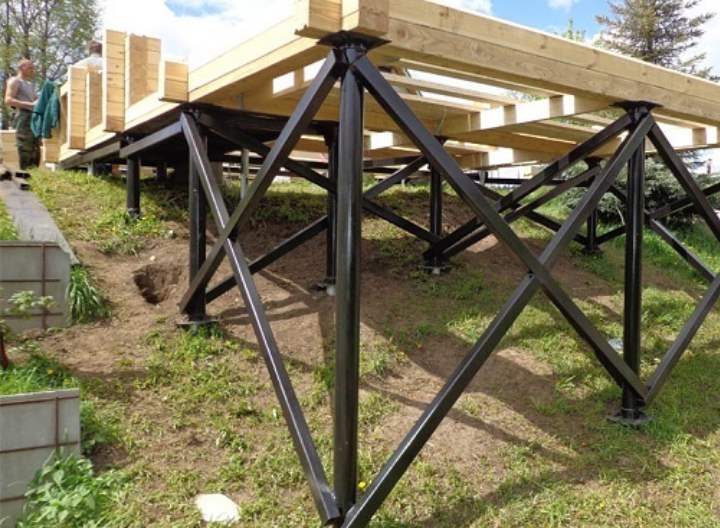

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Виды обвязки

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

Виды обвязки
  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат.

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Что применить для обвязки в зависимости от типа фундамента

Существует три распространенных типа фундамента. У каждого из них свои приоритетные способы монтажа и крепления обвязочных материалов.

При любом способе работ предварительно проводится проверка всех параметров. Только после этого закрепляют конструкцию. Это устраняет возможные недочеты.

Ленточное основание

В этом случае для крепления применяют анкерные болты и дюбели. В брусьях и местах крепления основания просверливают отверстие при помощи победитового сверла. После этого в него вбивают дюбель.

Аналогичная ситуация с креплением бруса на стенах.

Плитное основание требует использования анкерных болтов и жидкого бетона.

При использовании металлической обвязки крепления будут г-образного характера или внахлест. Все стыки свариваются или закрепляются с помощью хомутов.

Для ленточного фундамента предпочтительней металлическая связка, которая придаст прочность основанию.

Что применить для обвязки в зависимости от типа фундамента

Свайный фундамент

Для усиления свайного основания применяют различные материалы, но лучшим считают ростверк металлического характера.

Для бруса потребуется создавать п-образные отверстия для закрепления.

Крепеж включает в себя болты, саморезы, а также сварку, которая потребуется для металлической части оголовка и сваи.

Применение металлической арматуры считают более простым способом. Достаточно сделать выпуск арматуры и связать ее.

Свайная основа позволяет применять любые материалы для связки. Выбор зависит от типа сооружения и его массы.

Для массивных объектов предпочтительным вариантом будет обвязка швеллером или двутавровой балкой с жестким креплением в местах стыков.

Тонкости установки лаг

Нижняя обвязка каркасного дома также служит в качестве основы для лаг чернового пола. В качестве лаг, как правило, используются доски формата 50х200 или 250 мм. Они монтируются ребром между брусками обвязки на определенном расстоянии друг от друга.         Предполагается, что наличие этого элемента делает монтаж лаг на много проще. Они надежнее держатся, а срок службы такого пола увеличивается. Монтаж лаг может осуществляться несколькими способами:

С опорой на брусок. В нижней части обвязки монтируется брусок, на который опираются края лаг. Хоть брусок и выступает опорой, крепить лаги нужно непосредственно к бруску обвязки.

С использованием металлических уголков и пластин. В таком случае вся нагрузка идет на сами металлические соединения. Опора для лаг не подразумевается, зато их края соединяются с бруском обвязки с помощью соединительных элементов.

Установка на обвязку и использование ее в качестве опоры. Этот метод лучше всего подходит, если стены будут собираться по технологии платформы (стены монтируются в горизонтальном положении, а затем их устанавливают на основу). Лаги монтируются поверх обвязки, что гарантирует их надежную фиксацию. После этого поверх лаг монтируется дополнительная связка, которая будет служить основой для стен будущего дома.

Наиболее распространен в строительной практике третий способ монтажа лаг, а первые два используются только в комбинированном варианте (используется и брусок-основа, и металлические соединения). Именно так получается добиться максимальной прочности конструкции. Кроме того, такая методика позволяет проследить уровень уложенного чернового пола, и гарантирует простоту монтажа.

Расстояние между лагами рассчитывается индивидуально для каждой комнаты. Длина шага зависит от предполагаемой нагрузки на пол данной комнаты и от размера комнат: чем больше пролет лаг (расстояние между стенами), тем меньше расстояние между лагами пола. Если для лаг используется обрезной брус, тогда расстояние между ними будет равняться:

  1. 80 см, если расстояние между стенами 2 м;
  2. 60 см, если расстояние между стенами 2,5 м;
  3. 40 см, если расстояние между стенами 3 м и больше.

Чтобы не тратить лишние материалы утеплителя и гидроизоляции, их параметры тоже стоит брать во внимание при расчете шага между лагами. Это расстояние должно равняться ширине утеплителя, минус 1-2 см, чтобы он плотно лежал между балками. Это избавит вас от лишней обрезки и подгонки материала.

Важно! Если ширина комнаты слишком большая, тогда применяются сдвоенные лаги. Точнее используются две доски, соединенные друг с другом. Такое решение можно приравнять к использованию одного прочного бруса с широким сечением.

Деревянная обвязка для свайного буронабивного фундамента

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200×150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200×50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).

Также напоминаю, что купить готовый недорогой проект каркасного дома

Доски сколачивать можно по-разному, вот некоторые варианты:

А в СП также показано, как правильно стыковать и сколачивать такую обвязку:

Помните о направлении волокон дерева (доски должны идти вразнобой):

Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.

Фотографии с узлами крепления реально деревянного ростверка:

Как крепится ростверк к сваям?

Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!

Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Подготовка к работе с обвязкой

Выполняя обвязку фундамента домов на сваях, последовательно проводят определенные действия. Сначала подготавливают строительные материалы и инструмент. Потом подготавливают фундамент (устанавливают сваи и оголовки). И в результате укладывают и закрепляют балки.

В ходе работы, если обвязка дома строится из бруса, применяют следующие инструменты:

  • бензопилу;
  • уровень;
  • электрорубанок;
  • дрель;
  • пилу по дереву;
  • шуруповерт;
  • уголок и рулетку.
Подготовка к работе с обвязкой

Эти же инструменты пригодятся дальше в работе, если планируется возведение всего дома из бруса. Теперь заготавливаем брус. Рассчитывая нужное количество, стоит приплюсовать 10-15%, потому что в итоге его может не хватить. На материале должны отсутствовать даже мелкие дефекты, в противном случае качество сборки всего каркаса может быть под угрозой. Сечение бруса должно быть не меньше 10-15 см. Отобрав бруски для углов конструкции, в них делают выпил для замкового соединения балок.

Обычно выбирают из двух:

  • «в полдерева» — на торце делается спил части бруса под прямым углом до середины его сечения, а ширина равна ширине бруса;
  • «в полулапу» — делается спил на торце под произвольным углом до середины сечения бруса, а ширина среза равна его ширине. Такое соединение считается более надежным.

Теперь следует подготовить фундамент. Сначала требуется удостовериться в его горизонтальности. Если отдельные опоры выбиваются из нужного уровня, следует их выровнять. Если опоры выше нормы — ввинчиваем глубже или подрезаем, ниже — на оголовок подкладываем прокладку. После этого гидроизолируем конструкцию, смазывая или застилая гидроизоляционным материалом торцы опор.

Посадка на саморезы

Древесину крепят к стойкам с помощью самонарезных болтов. Место соприкосновения прокладывают промасленным олифой рубероидом. К низу конструкции элементы монтируют с помощью сквозного крепления либо анкера. Брусок требуется надёжно прикрепить и зафиксировать молотком. В качестве дополнительного способа для усиления прочности конструкции используют металлические уголки и крепёжные шипы:

  • уголки целесообразно применять в угловых соединениях элементов;
  • деталь конструкции выбирают по точным размерам свайного углового участка;
  • крепят элемент с помощью прочных саморезов.

Особенности выполнения обвязки свайного фундамента брусом

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Особенности выполнения обвязки свайного фундамента брусом

Монтаж обвязки

После выставления опор по уровню и гидроизоляции их поверхности, приступают к монтажу нижней обвязки каркасного дома на винтовых сваях.

Пошаговая инструкция, как сделать обвязку винтового фундамента:

  1. Определяют углы, с помощью треугольника делают разметку. Очень важно, чтобы все углы соответствовали 90 градусов.
  2. На оголовках свай проделывают отверстия для крепления с балками.
  3. Обвязывают фундамент бруса от угла, закрепляют обвязку болтами или саморезами.
  4. В древесине прорезают отверстия под лаги и перегородки.
  5. Покрывают все элементы основания гидроизоляционным слоем.

Обвязка может быть как одинарной, так и двойной. Второй вариант обладает повышенной прочностью и более легкий в ремонте.

Для монтажа двойной обвязки применяют 2 ряда бруса. Первый уровень монтируют из древесины, сечением 200 х 200 мм. Выполняют запилы под перегородки.

Второй слой балок должен иметь разные по толщине стороны. Чаще всего применяют материал сечением 150 х 100 мм. Устанавливают их торцевой стороной так, чтобы второй ряд перекрывал все стыки первого. Соединительные швы первого и второго уровня не должны совпадать.

Брус для перегородок монтируют по центру балки нижнего ряда так, чтобы с обеих сторон был выступ. Лаги для пола укладывают с шагом 700-800 мм перпендикулярно перегородкам. Закрепляют к выступающим элементам обвязки гвоздями.

1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
