Деревянная лестница своими руками: пошаговая инструкция

Отличительные особенности сооружения

Стоит учитывать, что строительство подобного типа конструкции не является всегда оправданным. Например, при достаточно большой ширине между несущими стенами и балками этажей оптимальнее воспользоваться классическим маршевым вариантом конструкции, имеющей двойные перила и пологие ступени. Однако, если метраж площади действительно мал, но при этом предусмотрен второй этаж, лучше возвести крутую и компактную лестницу «гусиный шаг».

Угол наклона у таких конструкций, как правило, колеблется от 45 до 65 градусов. Единственной альтернативой подобной конструкции являются винтовые металлические или деревянные лестницы. Единственным недостатком таких конструкций считается их крутизна, поэтому, если в доме есть дети или животные, стоит отказаться от её строительства — слишком велик риск несчастного случая.

Преимуществом лестницы «гусиный шаг» считается, напротив, низкий риск оступиться и упасть. Дело в том, что под выемкой имеется широкая часть нижней ступеньки, откуда будет подниматься нога.

О стремянках

Стремянка – полезное изделие, которому можно найти применение как в квартире, так и в доме. Его в квартире, как правило, применяют на кухне или в гардеробной, когда нужно что-то достать сверху и вытереть там пыль. В доме стремянка может соединить первый этаж со вторым этажом при необходимости или же помочь в работе с участком.

Такой инструмент стоит недорого, но еще интереснее выглядит вариант с самостоятельным изготовлением. Тогда можно достичь и разнообразия в дизайне, и расширения функционала самодельной лестницы.

Наиболее используемыми материалами для изготовления стремянки являются доски и бруски. Из них собирать ее будет просто, ухаживать – очень легко, а также данные материалы весят немного.

Модели из металла гораздо тяжелее, и их труднее размещать. Кроме того, чтобы их сделать, нужно иметь в наличии сварочную технику, которую можно найти не у каждого. А модель из профильной трубы склонна к частым падениям.

Конечно, можно сделать стремянку из фанеры, хотя такой материал не очень прочный. В таком случае её делают смешанной: основание из дерева, а ступеньки (их еще называют перекладинами) из профиля или фанеры.

Выбор материала для изготовления зависит от трех факторов: фантазия человека, предназначение и место использования.

Виды деревянных лестниц

Все лестницы можно поделить на 2 основные группы:

1. Маршевые – простые по конструкции и исполнению.

• Одномаршевые.
• Двухмаршевые.

1. Винтовые – сложные в расчетах, т.к. при малейшей ошибке вся лестница будет испорчена.

Прямая маршевая лестница

Материалы, которые понадобятся:

• Толстые доски для ступенек.
• Бруски с сечением примерно 40 мм.
• Шурупы.

Перед началом строительства нужно заранее сделать все необходимые расчеты и на бумаге сделать чертеж с продуманной конструкцией лестницы.

При замерах учитывают:

• Общее количество ступенек.
• Высоту и ширину лестницы.
• Угол, под которым конструкция будет расположена по отношению к полу первого этажа.

Монтаж

Косоур или тетива – основные отличия.

• Косоур – балка с гребенкой в верхней части, расположенная под ступенями и выполняющая роль несущей конструкции. Его устанавливают так, чтобы при взгляде сбоку был виден торец ступеней.
• Тетива – балка с вырезами (гнездами/пазами), сделанными изнутри, также исполняет роль несущей конструкции. Ступеньки крепятся в пазы так, чтобы при взгляде сбоку не был виден торец ступеней.

Этапы монтажа:

1. Составить максимально возможные схемы лестницы – общую и каждую из частей в отдельности.
2. Подготовить из досок составные детали будущей конструкции –бруски для поддержки, 2 тетивы, нужное количество ступенек.
3. К тетивам присоединить ступеньки, подложив под каждую по поддерживающему бруску.
4. Закрепить тетивы на полу и стенах.

Покраска лестницы

1. Подготовка.

• Шпаклевка.

Ее делают растворами, специально для этого предназначенными. Можно применять только те, что используются на дереве.

• Шлифовка.

Ее проводят в 2 этапа только после того, как полностью высохнет слой шпаклевки. После проведения первого (поверхностного/грубого) этапа, в течение примерно 2 дней на древесине поднимаются ворсинки, которые нужно обдуть воздухом перед тем, как проводить повторную шлифовку.

1. Покраска.

В качестве красящего материала можно использовать краску или морилку, а можно просто покрыть лестницу бесцветным лаком. Между слоями шпаклевки и красящего состава нужно положить слой грунтовки (оттенок подбирают в топ цветному слою).

Краска – отлично подойдет уретановая или алкидная светлого цвета.

Морилка – хорошо подчеркивает естественный древесный рисунок. Можно подобрать морилку, уже содержащую в составе лак. Главное правило – не экономить.

1. Защита.

Этот этап заключается в нанесении лакового покрытия на полностью высохший слой краски. Лак стоит наносить тремя слоями, дав каждому хорошо просохнуть. При образовании в слое пузырьков, их зашлифовывают.

Винтовая лестница

+Экономия пространства.

–Из-за крутого подъема такой лестницей сложно пользоваться пожилым людям и маленьким детям.

Самый простой способ строительства – приобрести уже вымеренный и готовый комплект, после чего просто закрепить его на полу и стенах.

Самый дорогой способ – нанять специалиста, который проведет все замеры, по которым в дальнейшем будет изготовлена уникальная модель.

Способ, подходящий строителям – самостоятельно провести замеры и заказать отдельные части лестницы.

Составные части конструкции:

• Стойки. Чаще всего их делают из металла, но вполне подойдут и деревянные.
• Перила.
• Ступени. Наиболее подходящая порода дерева – дуб (простой, мореный или термо-дуб).

Особенности конструкции винтовой лестницы:

1. Стойка.

Наиболее часто используемый тип – металлическая с фланцем для крепления ступеней. В полу закрепляется при помощи анкерных болтов.

1. Ступени.

По бокам расположены отверстия для крепления с перилами с одной стороны, и для крепления к стойке – с другой. Их ставят уже после монтажа стойки так, чтобы расстояние между ступенями было не больше 20 см. Самая верхняя должна подходить точно в полу.

1. «В утиный шаг» — наиболее простой вид конструкции со ступеньками специальной формы.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей. Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка – 120х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек.

Материал для люка – дерево, металл или пластик. Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку (замок) и опускающий дверцу с лестницей.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

• Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
• Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
• Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
• Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
• Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

Необходимые материалы и инструменты

Измерив все параметры конструкции и сделав чертежи, можно переходить к закупке и подготовке всех необходимых материалов. Для подобных конструкций можно использовать дерево разных пород. Мастера в основном рекомендуют использовать дуб, бук или лиственницу. Но эти породы дерева очень дорогостоящие. Более экономный вариант — хвойные деревья. Тем более они тоже имеют достаточную прочность для таких работ и хорошо поддаются обработке.

При покупке основного материала нужно обязательно обращать внимание на его качество. На нём не должно быть прогнивших частей, выпавших сучков, трещин и различных деформаций. Древесина должна также быть хорошо высушена. Сучки на дереве допускаются, но не в большом количестве. Такое дерево считается второсортным. Из него мебель нельзя делать и лучше пустить на переработку.

Для монтажа необходимо:

• Два бруска для косоуров, толщина которых должна быть минимум 50 мм, а длина в соответствии с длиной марша. Скреплять два бруска нельзя.
• Доски минимум 4 сантиметра толщиной для проступи каждой ступеньки.
• Доски для подступов толщиной 3 сантиметра.
• Другие необходимые детали лучше покупать уже в готовом виде, так как это будет выглядеть более привлекательно. Токарь сможет сделать красивые фигурные балясы. Без специальной подготовки их сделать самостоятельно достаточно сложно. Перила тоже должен делать столяр.
• Анкерные болты, шурупы и саморезы для скрепления конструкции.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

• приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
• для проделывания отверстий нужна будет дрель (лучше электрическая);
• ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
• отвертка или лучше шуруповерт с набором насадок;
• молоток и стамеска для делания пазов;
• рубанок (лучше электрический);
• шлифовальное полотно.

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы

2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

• Для тетивы используются доски 28*200 мм. Длина подбирается из расчетных данных;
• Ступени раскраиваются 120*500 мм, высота между ними – 200 мм с учетом толщин материала;
• Тетива крепится под нужным углом к стене на анкеры. Верхняя точка располагается ниже проема на 550 мм;
• Делается разметка положения ступеней на закрепленной тетиве параллельно полу по уровню. Отмечается отрезок по глубине проступи (120 мм) ;
• На тетиве через начальную и конечную точку полученного отрезка проводятся две параллельные прямые вдоль всей длины полотна;
• Возвращаемся к отрезку. От его дальней точки проводится перпендикуляр длиной 200 мм (размер с учетом толщины ступеней). От него вправо отмеряется 10 мм (технический зазор для складывания проступи). Это начальная точка следующего отрезка под ступень;
• Производится разметка на второй тетиве;
• Для крепления ступеней к боковинам потребуется приобрести карточные петли. Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;

  Сборка и крепление лестницы на чердак

• Фиксацию положения в собранном виде производят с помощью крючка и петли. Одну часть устанавливают к стене, другую к подвижной боковине.

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

• Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины;
  • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
  • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
  • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
  • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
• Сборка лестницы не отличается сложностью, но требует точности разметки и распила:
  • Не стоит создавать монументальных конструкций. Следует учитывать, что вес лестницы и человека будет существенной нагрузкой на петли и шарниры люка;
  • Толщина тетивы (направляющих для ступеней) оптимальна 120-150 мм;
  • Высота ступеней определяется индивидуально и должна лежать в регламентируемом диапазоне;
  • Расчет длины секции делается по такому принципу: длина люка минус 200 мм (расстояние для свободного складывания). Далее высчитывается количество складывающихся частей. Расчетную длину лестницы делят на длину секции. Возьмем для примера рекомендованную минимальную величину люка, тогда длина одной части будет такой: 1200-200=1000 мм. А лестница, пускай по расчетам, вышла 2740 мм. Высчитываем количество секций 2 740/1000= 2,74. Получается две секции по 1000 мм и остаток 740 мм – нижняя часть. Рекомендуется и средний сегмент сделать чуть меньше первого для удобства складывания;

    Схема и чертеж секции лестницы на чердак

  • При окончательной сборке петли на секции устанавливают так, чтобы лестница складывалась по принципу буквы Z;
  • Последним этапом лестницу крепят к люку через уголки. По бокам конструкции можно предусмотреть поручни, они добавят удобство при подъеме и спуске.

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Разновидности лестничных конструкций из железа

Винтовая лестница на центральном столбе

Исходя из того, что лестничное сооружение — это элемент, обладающий повышенной степенью опасности, к ее проектированию и выбору типа конструкции важно подойти со всей серьезностью. Каждый тип сооружения должен отвечать соответствующему государственному стандарту. Это правило распространяется не только на сами конструкции, но и на качество сварных швов, ограждений и перил, а также множество других элементов, которые и отвечают за безопасность жильцов дома.

Самые распространенные типы конструкций из железа — это винтовые и консольные. В последнее время согласно статистическим данным особой популярностью пользуются лестницы на косоурах. Это специальные балки, ведущие от нижнего яруса к верхнему, на которые монтируются ступени и ограждения.

В настоящее время потребители отказываются от изделий, изготовленных полностью из металла. Цельнометаллические изделия загромождают пространство и отягощают его, создавая дискомфорт для жителей дома. Кроме того, часто их ступени могут издавать неприятный шум. Как уже указывалось выше, для того, чтобы облегчить конструкцию, сделать ее более легкой и воздушной, повсеместно используются различные комбинации материалов.

Особенности проведения работ

Для изготовления металлического каркаса понадобится сварочный аппарат

Существует два подхода к возведению лестницы. В первом случае сооружение собирается постепенно непосредственно на месте установки. Во втором — доставляется к дому уже в готовом виде.

Общая последовательность монтажа:

1. Проведение разметки. На стену, если это предусмотрено, наносится линия прохождения тетивы. Устанавливается место котлована под фундамент.
2. Отрывается яма, в нее погружается стальной каркас с закладными для крепления нижней части тетивы и первой опоры для перил. Если принято решение делать винтовое сооружение, устанавливается центральный столб. В котлован заливается бетон.
3. Изготовление косоуров в соответствии с разработанной ранее схемой. Подготавливаются опорные конструкции для их закрепления. Если лестница прокладывается внутри, в потолке прорезается и обустраивается люк.
4. Установка косоуров. В зависимости от используемых материалов их крепление проводится уголками, саморезами, сваркой, болтами или шпильками. Внутри это делается к полу и потолку, снаружи — к закладным фундамента и верхней площадки у входной двери.
5. Монтаж ступеней. Проводится снизу вверх, когда установленные элементы используются как опора для мастера.

После подъема на высоту более 150 см нужно пользоваться страховкой, закрепляя ее на уже закрепленных ступенях.

Выполнение необходимых расчётов

При строительстве конструкции подобного типа своими руками большое значение имеет правильный расчёт лестницы «гусиный шаг»: показателей шага и длины ступеней. Итак, прежде чем заняться возведением лестницы, необходимо произвести следующие расчёты или замеры:

1. Расположение первой, самой нижней ступеньки. Как отмечалось выше, первая ступень должна иметь стандартную форму для обеспечения всей конструкции надёжности. Однако, если вы решили сделать половинчатую форму первой ступени при винтовом варианте лестницы «гусиный шаг», то широкая её часть должна быть направлена в сторону от поворота. Например, если конструкция имеет поворот направо, то нижняя ступень должна иметь расширение в левую сторону и наоборот.
2. Для обеспечения комфортного движения, необходимо позаботиться о правильной ширине её ступеней. Для этого обеспечьте ширину проступи не менее двух третьих от длины ступни взрослого человека (примерно 18−21 см). Оптимальная длина каждой ступени колеблется от 24 до 29 см.
3. Чтобы риск пораниться при движении был минимальным, ступени должны обладать закруглённой или косой формой.
4. При выборе металла в качестве основного материала лестницы, узкая часть ступеней может быть опущена. Для этого необходимо приварить полуступень к каркасу (педали). В случае с деревом или стеклом такой вариант неприемлем.

Выбирая покрытие для деревянной лестницы, стоит отдать предпочтение матовому лаку. Это покрытие сведёт к минимуму риск поскользнуться и получить травмы при движении по конструкции, в отличие от глянцевого лака.

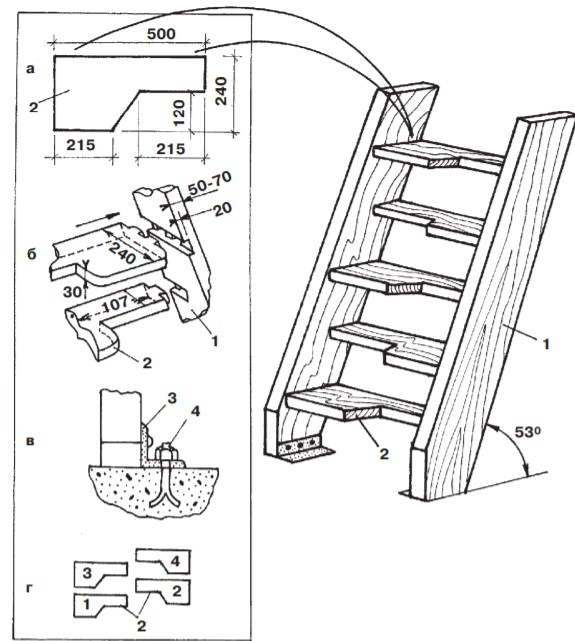

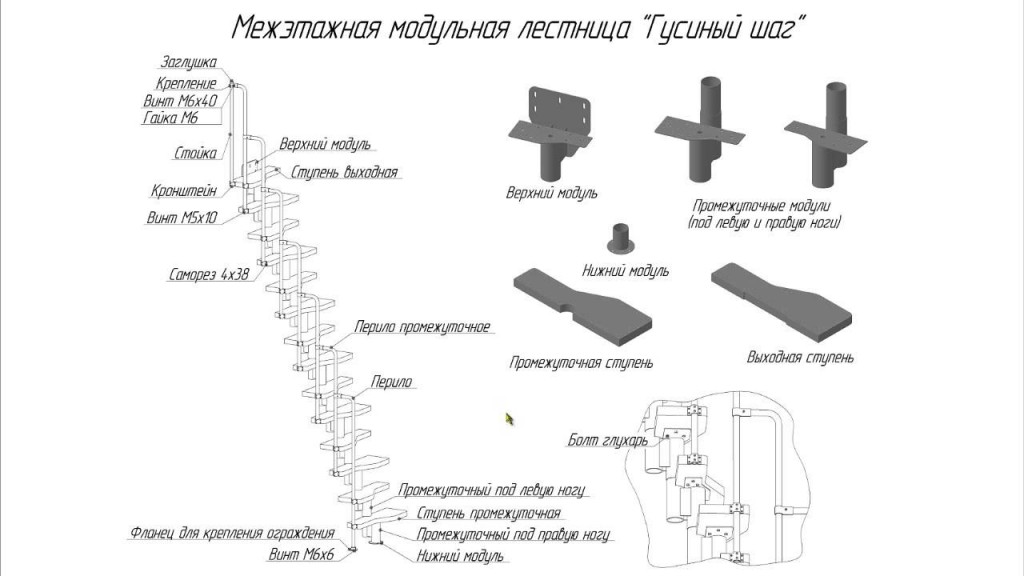

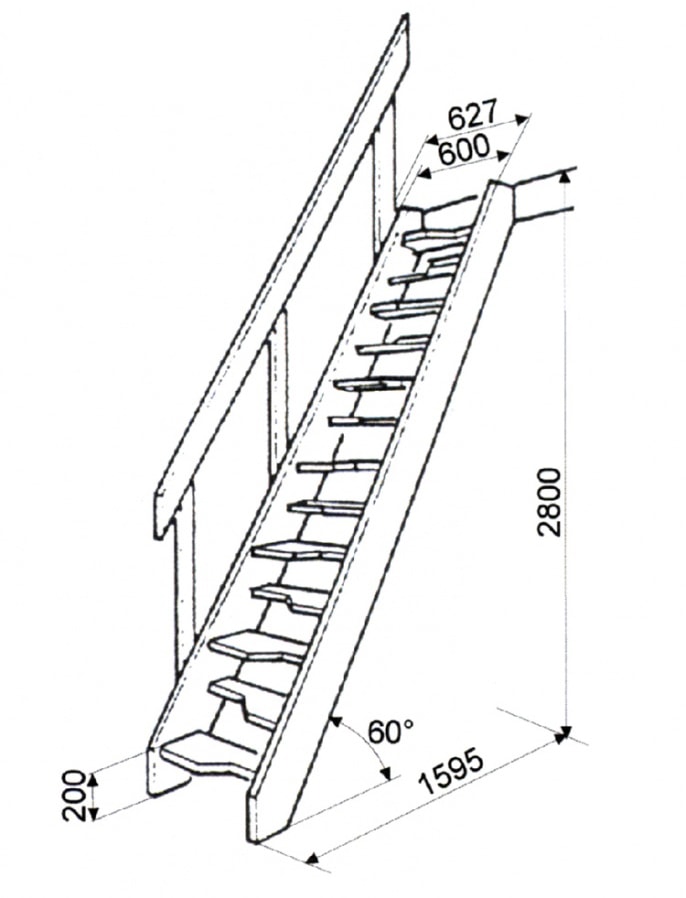

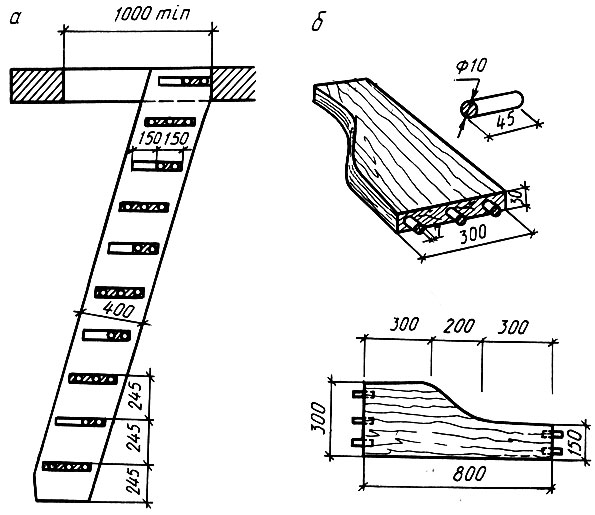

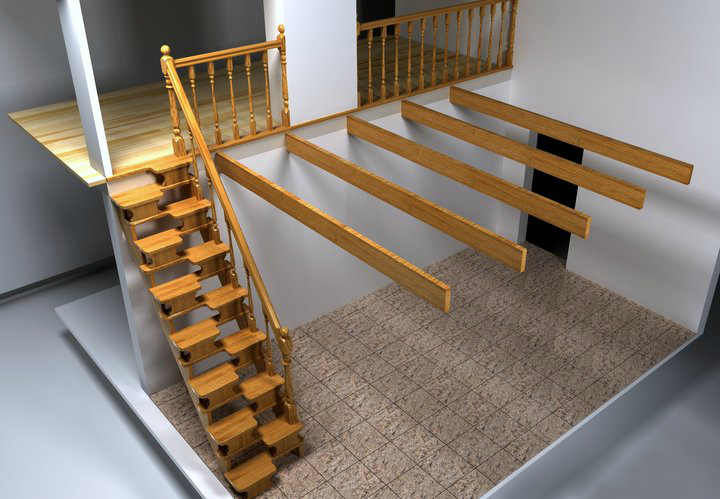

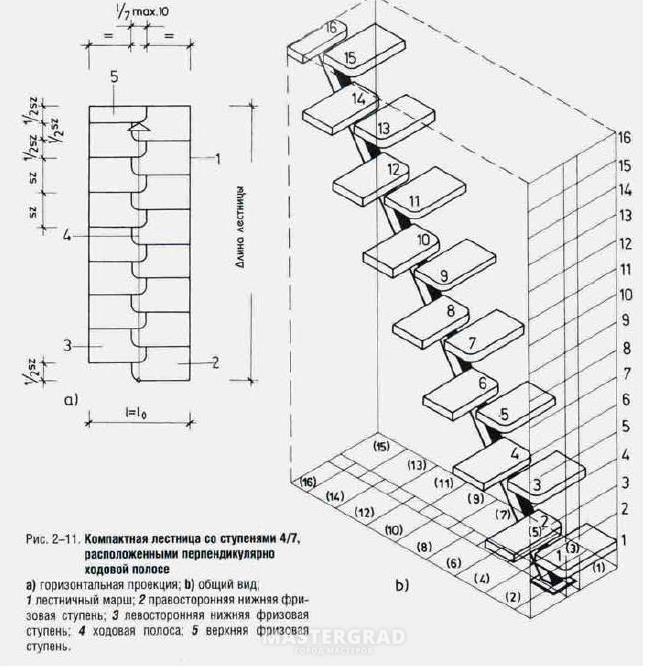

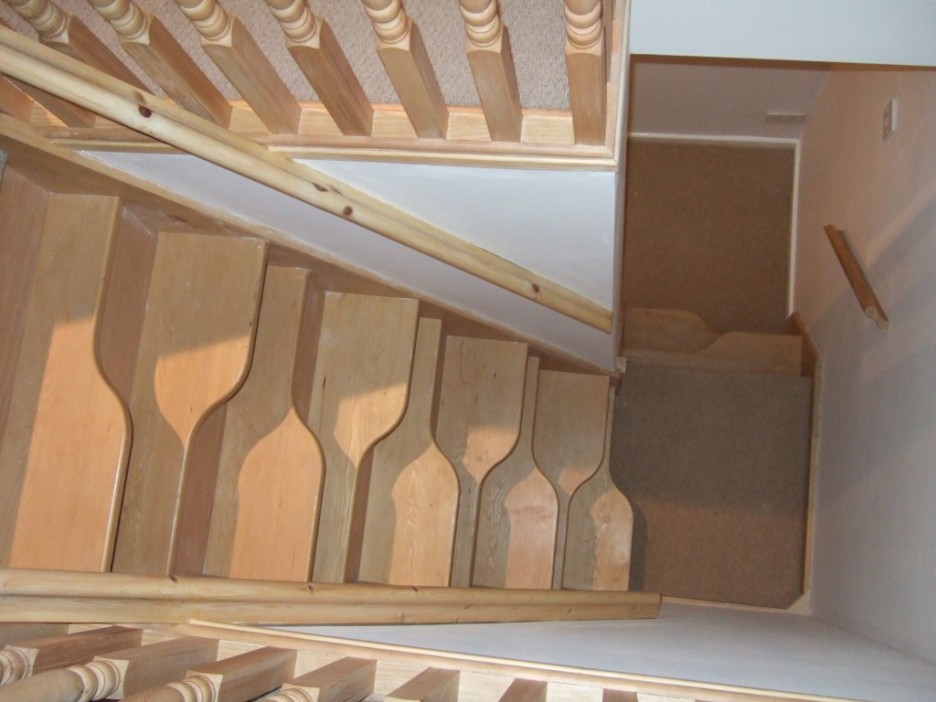

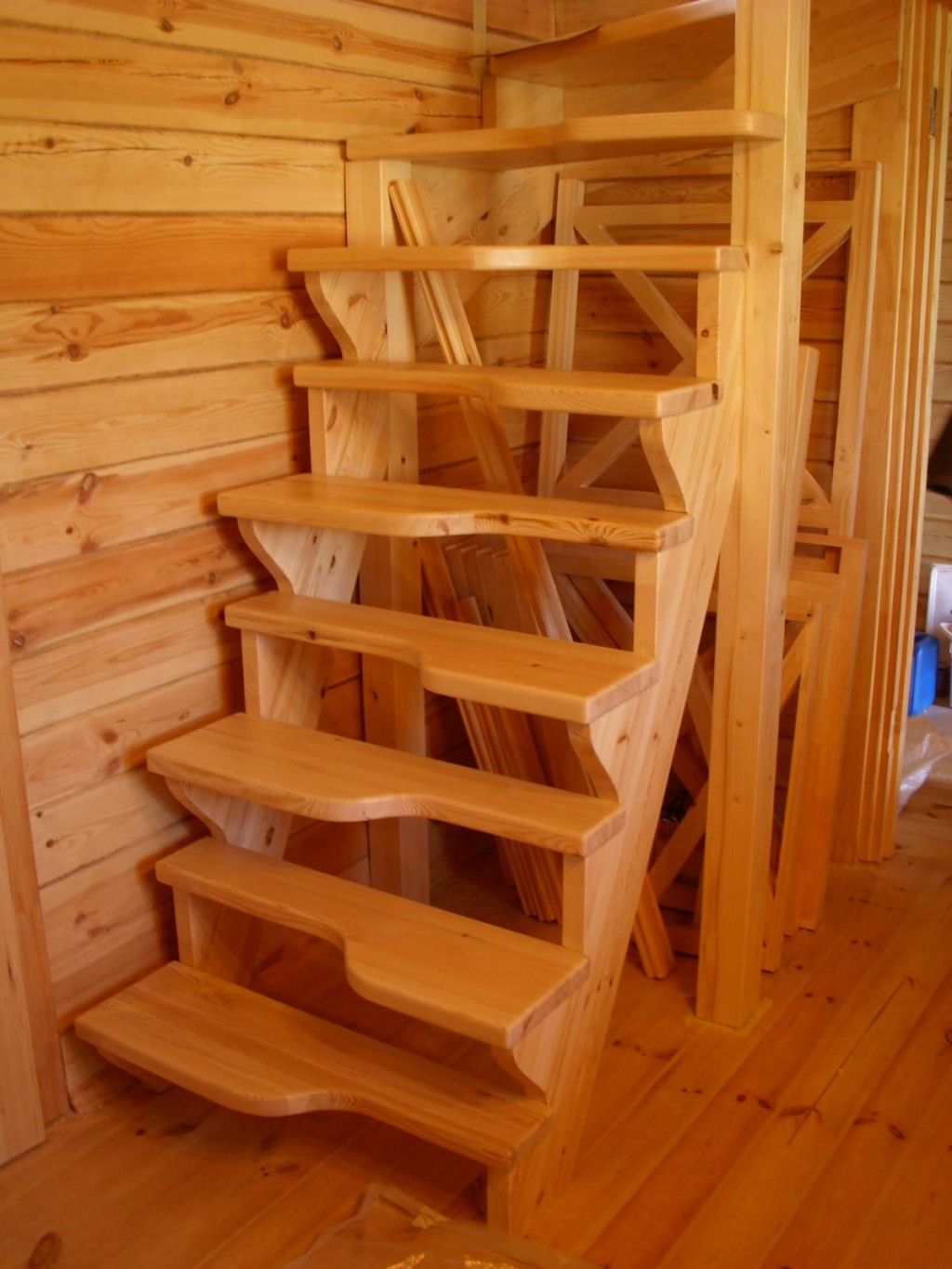

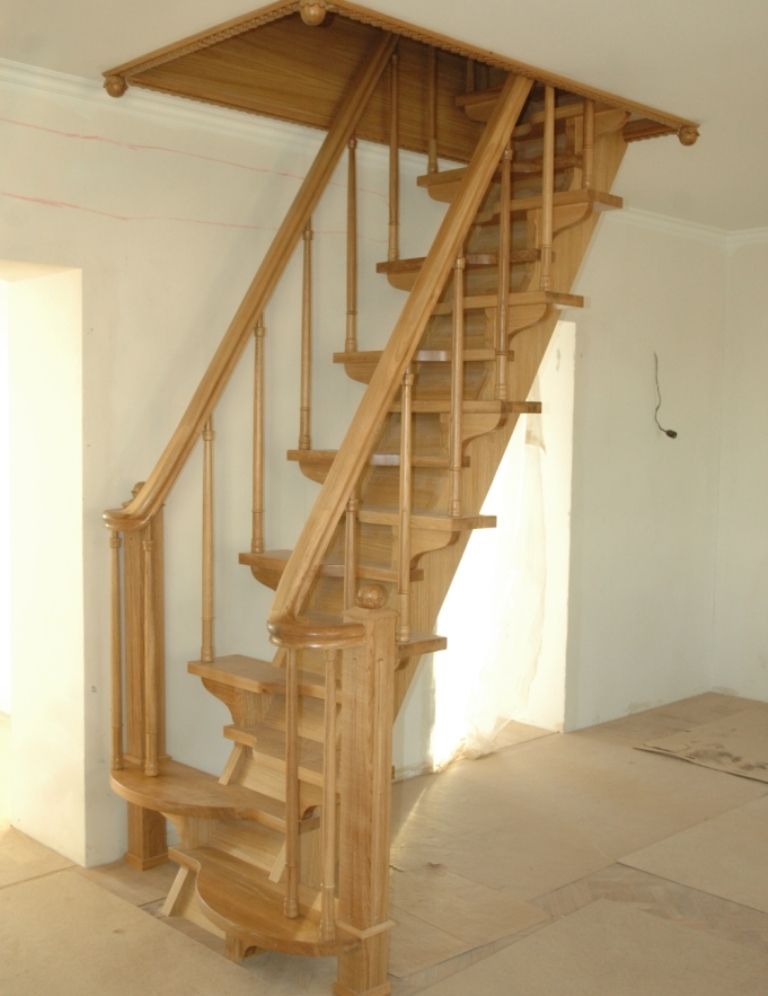

Лестница «гусиный шаг» — забавная и вместе с этим очень удобная конструкция — может использоваться не только в частных домах и коттеджах для перемещения с одного этажа на другой, но и в подвалах, в качестве наружных лестниц и даже в случае декоративных элементов экстерьера дома. Главным её преимуществом является экономия пространства, материалов и трудозатрат на её возведение.

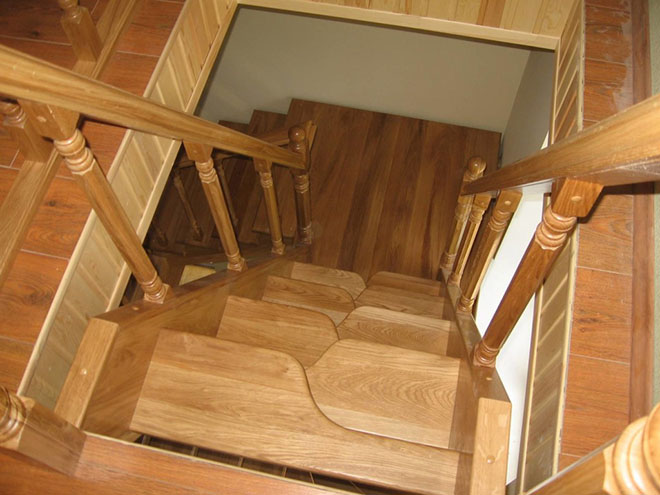

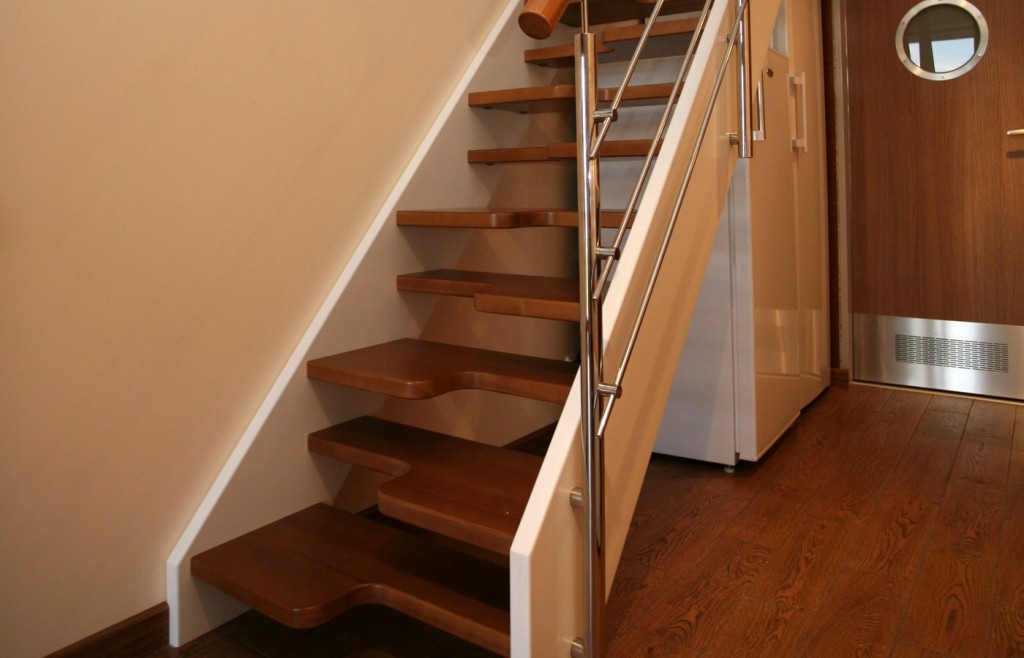

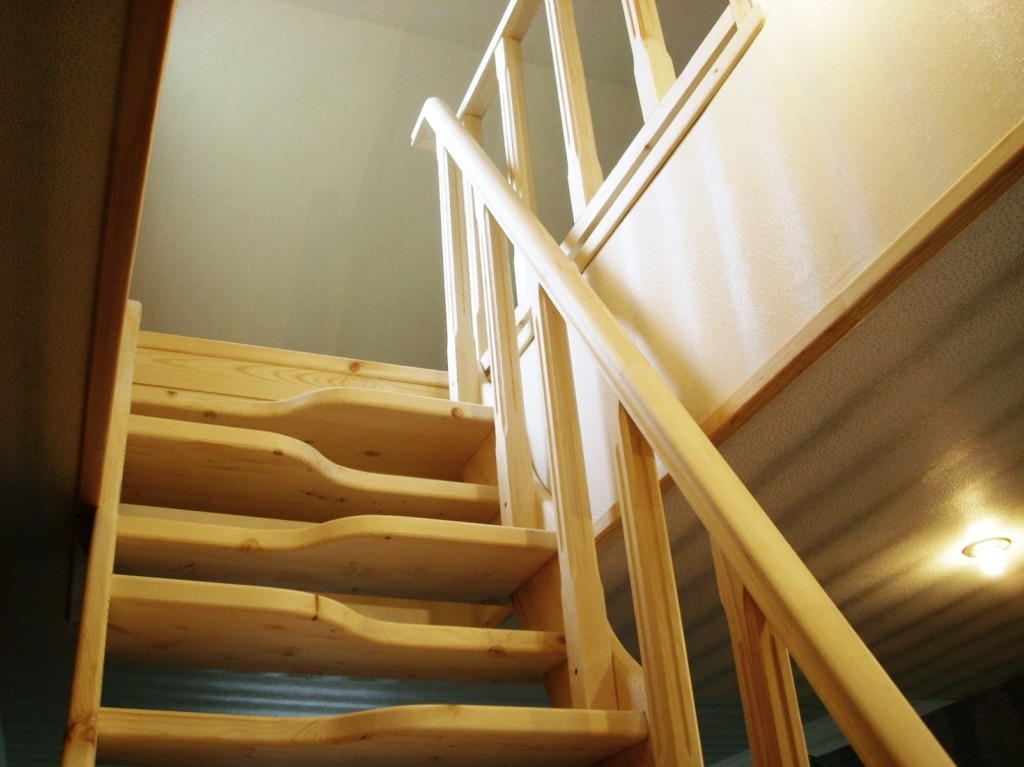

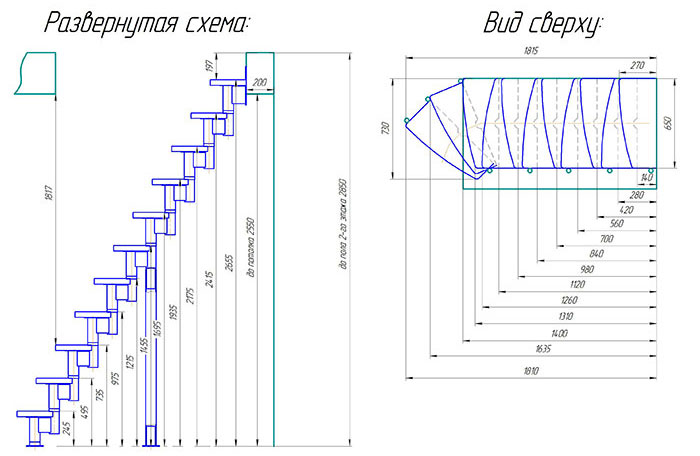

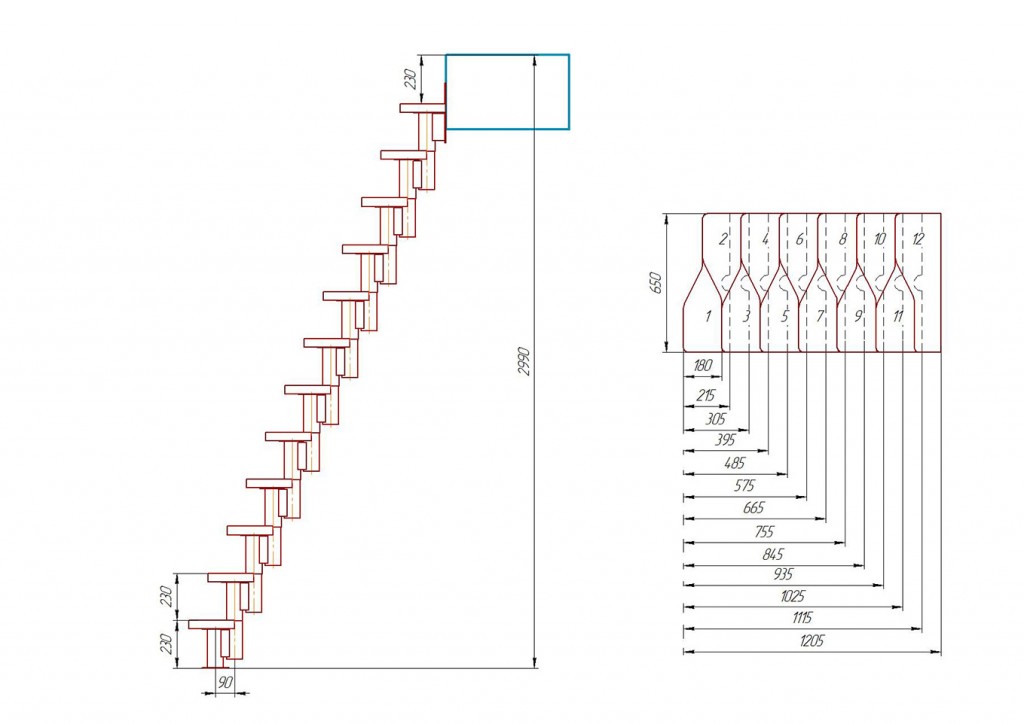

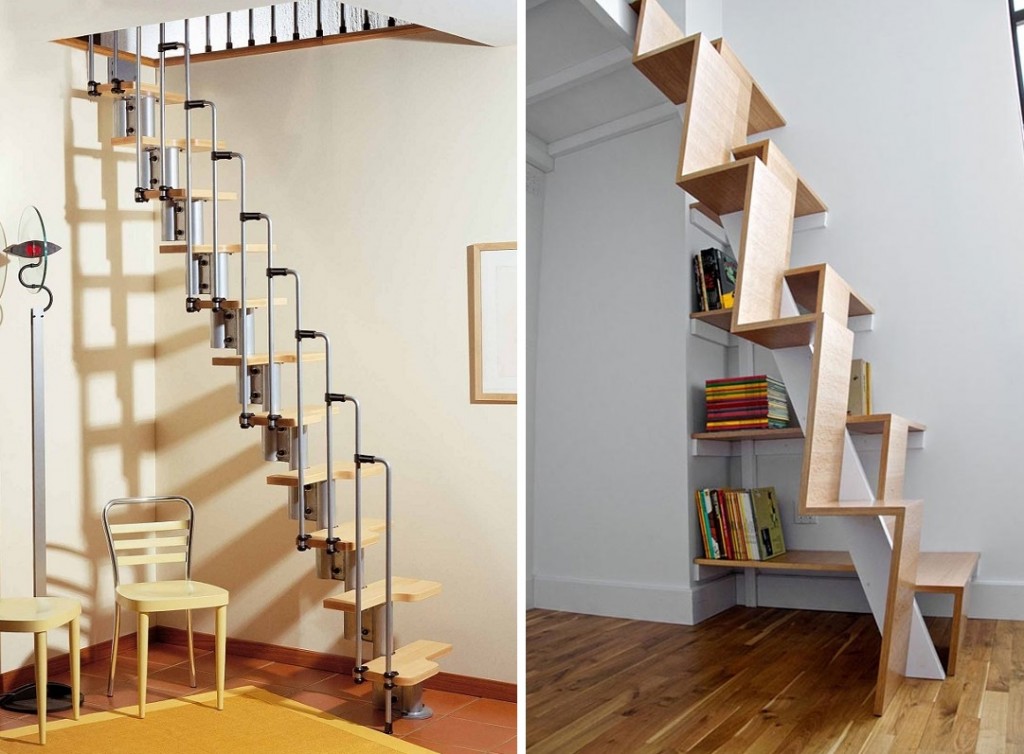

Несколько вариантов лестницы гусиный шаг

Лестница на второй этаж в частном доме — как сделать своими руками, пошаговая инструкция, сборка

Главная / Лестницы /

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Особенности деревянных лестниц

Резные деревянные лестницы становятся выбором многих. Неудивительно, ведь они имеют эстетически привлекательный внешний вид и выгодны со стороны ценовой политики.

В чем преимущества

У таких конструкций есть целый ряд преимуществ, которые открывают широкие возможности перед владельцами частных домов.

1. Можно выбрать самые различные дизайнерские решения для осуществления миссии своими руками. Конечно, чем сложнее выбрана схема, тем больше навыков потребуется от хозяина. Это касается и нанесения чертежа на бумажный носитель, и непосредственного размещения конструкции в помещении.
2. Экологически чистый материал. Это поможет без риска для здоровья домашних преобразить пространство.
3. Выгодная ценовая политика. Если человек проживает неподалеку от лесных насаждений, то для реализации задуманного на материалы совсем не придется тратить финансовые ресурсы. Можно просто договориться с лесником или самостоятельно (если это разрешено), срубить нужное дерево. Такой вариант материала поможет потратить минимум при максимальной пользе для собственной «крепости».
4. Различные вариации оформления. Если тот, кто своими руками желает сделать чертеж и установку лестницы, владеет искусством резьбы по дереву, то можно создать настоящий шедевр, который дополнит и преобразит помещение.
5. Легкость установки. В сравнении с лестницами из металла, стекла и прочих материалов, лестницы из дерева просты в оборудовании. По инструкции, взятой из журнала или интернета, без труда можно осуществить задуманное.

В чем недостатки

Стоит учесть недостатки материала, с которыми можно столкнуться по неосторожности и при недостаточной подготовке.

1. Насекомые. Если правильно не обработать поверхность и некачественно просушить древесину, есть риск разведения насекомых в щелях лестничной конструкции. Как известно, это очень вредно и может привести к разрушению всей структуры, ведущей на верхние этажи. Поэтому, предварительно стоит купить средство, защищающее от вредоносных любителей полакомиться древесиной.
2. Отслаивание. На деревянной поверхности могут образоваться заусеницы, приносящие дискомфорт при ходьбе, заносящие занозы под кожу. Чтобы избежать этого недостатка, следует тщательно отшлифовать покрытие и покрыть лаком.

Это самые популярные негативные стороны изделий из дерева. Тем не менее, зная их, можно предостеречь себя и получить от реализации задуманного только пользу.

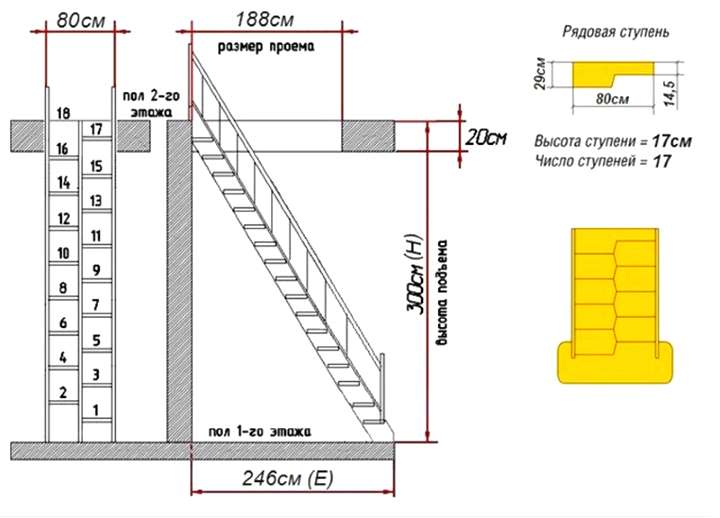

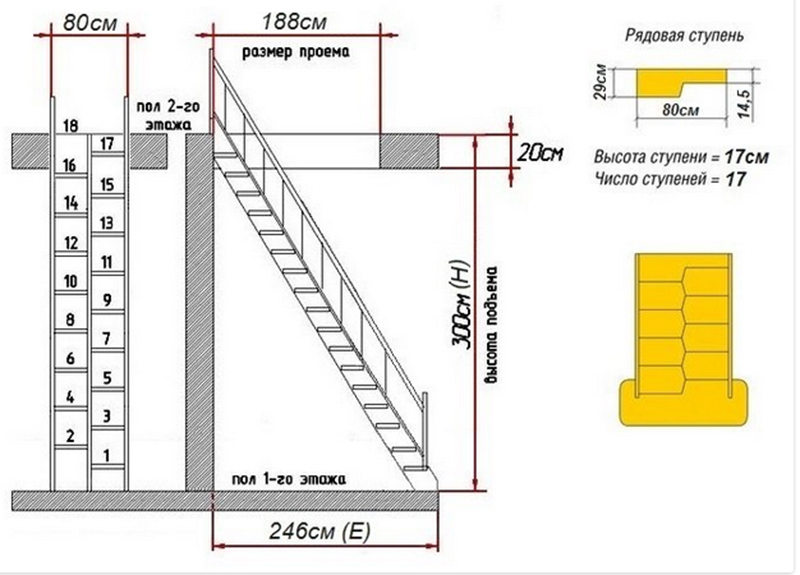

Пример расчёта

Допустим, что высота этажа равна 3 м.

Выбираем j=17 см

Количество ступеней: k = Н / j = 18

Так как верхняя степень совпадает с полом второго этажа, то принимаем количество ступеней равным 17. Глубина проступи 29 см, тогда е2 = 14,5 см и Е = k × е2 = 2,46 м.

Расчёт лестничного проема:

Примем толщину перекрытия равной 20 см. Тогда высота от пола до потолка будет равна 2,8 м. При проведении расчётов становится понятно, что начиная с пятой ступени проём должен оставаться открытым: 2,8 — 0,17х5= 1,95. Общая длина четырёх ступеней составляет 58 см. Поэтому размер проёма: Е1 = 2,46 – 0,58 = 1,88 м.

Толщина ступеней: 1/20х80=4 см.

Вывод: лестница шириной 80 см. с 17 ступенями. Глубина – переменная от 29 до 14,5 см. Толщина – 4 см. Высота ступеней – 17 см. Лестничный проём — 1,88 на 1 м. Теперь проверяем, отвечают ли эти данные условиям безопасности:

2j + е1 = 2×17 + 29 = 63 см

е1 – j = 29 — 17 = 12 см

е1 + j = 29 + 17 = 46 см

Чтобы уменьшить общую длину лестницы, можно прибегнуть к увеличению размера проступи до 25 см. Это может сделать подъём по лестнице менее комфортным, но зато значительно сэкономит место. Однако важно запомнить, что за крайние значения выходить не стоит, поскольку это повлияет на безопасность эксплуатации.

Создание садовой лестницы своими руками: выбор дизайна, расчет конструкции и пошаговая инструкция создания

Дачный участок, находящийся на холмистой территории либо склоне, необходимо обустроить подпорными стенками, которые предотвратят сползание грунта, а также садовыми лестницами, которые позволят комфортно передвигаться от нижерасположенного уровня к вышерасположенному.  Рассмотрим виды садовых лестниц, их дизайн, стиль и инструкцию по построению своими руками.

Садовая лестница на дачном участке

Перед тем, как создавать садовую лестницу, необходимо правильно посчитать количество ступеней, а так же степень их наклона.

Стоит заметить, что садовая лестница из 1-2 ступеней является очень небезопасной, т.к. часто ступени просто не замечаются и это приводит к травмам.

Много ступеней так же является не очень хорошим вариантом, ведь весь садовый декор будет подавлен видом лестницы, которая не настолько удачно может украсить приусадебную территорию.

Оригинальная садовая лестница

Для того, что бы рассчитать необходимое количество ступеней, а так же их высоту и длину требуется скрепить две рейки под прямым углом и проделать следующую работу:

Один конец рейки втыкается в месте, где предполагается установка нижней ступени, второй конец необходимо разместить на самой вершине (где будет находиться последняя ступень).

Что бы рассчитать длину ступеней, требуется разделить длину горизонтальной рейки на то количество ступеней, которое вы желаете соорудить.

Высота ступеней рассчитывает таким же образом, только вместо длины горизонтальной рейки используют длину вертикальной рейки.

Рекомендованная высота одной ступени должна колебаться в пределах 11-15 см, а длина должна быть в 2 раза больше высоты (можно даже больше), то есть 25-40 см.

Наиболее удачный вариант садовой лестницы это постройка из 3-4 ступеней.

Небольшая садовая лестница, как наиболее удачный вариант

Безопасности лестницы то же необходимо уделить внимание, т.к. данная постройка очень часто приводит к травмам, опасным для жизнедеятельности. Требования к безопасности садовой лестницы следующие:

• Материал не должен быть скользким (в противном случае нужно вручную создавать рифление)
• Материал должен быть долговечен
• Садовую лестницу необходимо обустроить уличным освещением
• Лестница должна быть обустроена перилами

Виды, стиль и дизайн садовых лестниц

Наиболее популярной классификацией садовых лестниц считается их разделение на врезные и  свободные.

Свободные лестницы имеют опору подпорных стенок, а врезные укладываются на почву. Наиболее привлекательным вариантом считаются врезные лестницы, которые эффектно дополняют садовый декор.

Оригинальный дизайн садовой лестницы

Для того, что бы садовая лестница дополняла садовый стиль ее так же необходимо сделать в определенном стиле, например:

• Для пейзажного стиля подойдет обустройство лестницы камнеломками, папоротниками и другими декоративными растениями
• Для кантри сада использую деревянные лестницы с резьбой либо вскрытые лаком
• Что бы придать романтическому стилю изюминки, садовую лестнице делают из природного камня, дополнив постройку фонариками, создающими романтическую обстановку

Садовая лестница для романтического сада

Для изготовления лестницы используют всевозможные крепкие материалы: бетон, кирпич, природный камень, дерево и т.д.

Садовая лестница из природного камня

Как сделать садовую лестницу из бревен своими руками?

Для того что бы сделать садовую лестницу из бревен своими руками необходимо:

1. Подготовить основание лестницы: по всей рассчитанной площади лестницы вырыть траншею и тщательно утрамбовать землю в ней.
2. На месте будущей нижней ступени вбиваем 2 деревянных колышка, на которые будет опираться первое бревно (нижняя ступень).
3. Укладываем первое бревно, тщательно пододвинув его к колышкам, место за бревном засыпаем балластом и утрамбовываем (слой должен быть ниже бревна на 5-6 см).
4. По такому же принципу укладываем остальные бревна
5. Каждую ступень обустраиваем проступью из гравия
6. Боковые канавы засыпаем землей, утрамбовываем и высаживаем ни их месте декоративные цветы

Как вы видите, построение садовой лестницы не является сложным и трудоемким процессом, поэтому ее может сделать любой желающий!

Рекомендуем, так же ознакомится со статьей, как сделать садовые дорожки своими руками.

пример расчета, чертеж, инструкция по сборке

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При строительстве модульных или небольших каменных домов часто возникает проблема, заключающаяся в недостатке свободной площади. При этом, если внутри комнаты недостаточно места для обустройства лестницы на второй этаж, приходиться заняться поиском альтернативных решений.

В качестве такого решения может выступить лестница, которую называют «гусиный шаг». Конструкции этого типа смотрятся очень аккуратно и могут стать прекрасным дополнением дизайна комнаты. Такое название лестница получила по нескольким причинам – из-за специфичной формы ступенек и потому, что движения человека, поднимающегося или спускающегося по ней, напоминают походку гуся и утки.

Такая конструкция известна еще с десятого века. Её устанавливали в башнях и других зданиях с узкими подъемами. Чаще всего эти лестницы встречаются в старых церквях и монастырях.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

• h-образныме;
• сферические;
• клиновидные.

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

• древесина;
• стекло;
• металл;
• комбинацию материалов.

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации. По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей. Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

Расчет лестницы

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

Пошаговая инструкция по сборке лестницы

Процедура сборки следующая:

• Подбирают материал (дуб, лиственница, бук, сосна). Лучше использовать первые два варианта. Они крепкие и способны выдерживать значительные нагрузки. Заготовки должны быть качественными, без повреждений.
• Определяются несущие элементы (косоур или тетива), а также вид используемого материала: древесина или металл.
• Выполняется схема или чертеж будущей конструкции, по которому вырезаются все элементы.
• Ступени пронумеровывают, чтобы не запутаться и быстро собрать лестницу.

Работы следует выполнять на ровной поверхности. Для проверки качества сборки используют уровень. Молоток должен быть прорезиненный или деревянный, чтобы не навредить дереву.

Работы по выполнению чертежа, изготовлению элементов с последующей сборкой аналогичны другим типам лестничных конструкций. «Гусиные» марши устанавливают в домостроениях с комнатами небольшой площади, экономя значительную часть пространства. На ступеньки укладывают коврики, которые не только придадут лестнице дополнительный комфорт, но и сделают ступени нескользкими.

Высчитываем габариты комплектующих

Длина тетивы вычисляется по теореме Пифагора, при том, что на схеме проводят линию между этажами и отмечают расстояние относительно пола, а через верхние точки чертят линию, которая будет считаться гипотенузой.

Пример схемы

Потом данное расстояние делят по отрезкам, величина которых соответствует ступеням.

Если подступенки будут делать, то вырезают соответствующие детали. Ширина соотносится с опорной поверхностью, а высота считается с учетом ширины ступеней.

При учете того, что средний шаг составляет около 60 см, глубина каждой опоры будет 30 см.

Расчёт основных размеров

Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов.

Ширина

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.

Развёртка лестницыИсточник

Высота

При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

Основные размерыИсточник

Высота пролётов

Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.

Крутизна

Оптимальной крутизной считается 40±5º. Если принять наклон покруче, при подъёме испытают трудности старики и дети, лица с ограниченными возможностями. И наоборот, для излишне пологой лестницы увеличивается требуемая для возведения площадь, повышается необходимость в недешёвых материалах.

Ступеньки

При вычислениях ширины проступи ориентируются на 45 размер стопы. Рекомендуемый параметр равен 28±2 см.

Для подступенка оптимальная величина – 18±2 см. При этих габаритах конструкция станет равноудобной и для взрослых, и для малышей.

Число ступенек также вычисляется. Интервал между близлежащими назначается суммированием толщины доски и высоты подступенка.

Определение размеров ступенейИсточник

Длина

Длина назначается в зависимости от параметров ступеней и их числа. При составлении схемы часто оказывается, что конструкция не вписывается по габаритам в имеющееся пространство нижнего этажа.

Имеется несколько возможных вариантов решения проблемы:

• Добавление марша. Вариант усложняет конструкцию, потому как возникает потребность в обустройстве межэтажной площадки.
• Устройство нескольких забежных ступеней.

Пошаговая инструкция по сборке и монтажу

Лестницы типа «гусиный шаг» могут иметь разные варианты исполнения. Их можно установить на тетивы, косоуры, больцы. Пошаговая инструкция о том, как собрать лестницу гусиный шаг своими руками, изложена ниже.

На косоуре

Нередко такую лестницу строят на одном косоуре, изготовленном из металла. После установки косоура на нем монтируют каркасы ступеней, которые также выполнены из металла.

Основная нагрузка на такой лестнице приходится на края ступеней, и чем шире ступень, тем, соответственно, больше нагрузка на края. Поэтому необходимо особо тщательно изготовить узел крепления ступеней к косоуру.

Во время монтажа возникают сложности с ее горизонтальным размещением. Для этого ступени надо сначала наживить и, применяя мерительный инструмент, сориентировать их в пространстве. Под мерительным инструментом подразумевается строительный уровень и отвес.

При сооружении лестницы на косоуре, балясины и перила устанавливают непосредственно на ступени. Отличительной чертой лестницы на косоуре является простота ее сборки. Надо учесть и то, что ее характеристики ни в чем не уступают деревянной.

На тетиве

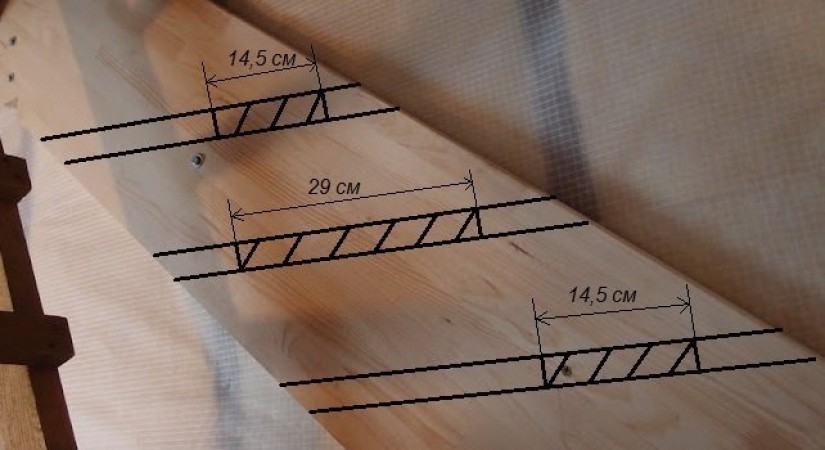

Для изготовления тетивы необходимо приготовить толстые струганные доски. Толщина доски не должна быть менее 60 мм. Ее ширина должна находиться в пределах 300 мм. Угол наклона тетивы должен лежать в диапазоне от 45 до 50 градусов. Длина доски должна соотноситься с междуэтажным расстоянием.

Делая разметку досок, помните о том, что ступени должны располагаться строго горизонтально. Это поможет снизить травмоопасность конструкции.

Перед тем, как приступить к сборке, необходимо положить тетиву вверх пазами на горизонтальную и ровную поверхность. Для повышения надежности, пазы необходимо обработать клеевым составом и в них установить ступени.

Возможно, что они будут входить в пазы с некоторым трудом. В таком случае их необходимо подбить, для чего нельзя пользоваться металлическим молотком, так как можно повредить мягкую древесину. Целесообразно использовать деревянный или резиновый ударный инструмент.

После того, как просохнет клей, можно будет надеть противоположную тетиву.

Пошаговая инструкция по сборке лестницы

Процедура сборки следующая:

• Подбирают материал (дуб, лиственница, бук, сосна). Лучше использовать первые два варианта. Они крепкие и способны выдерживать значительные нагрузки. Заготовки должны быть качественными, без повреждений.
• Определяются несущие элементы (косоур или тетива), а также вид используемого материала: древесина или металл.
• Выполняется схема или чертеж будущей конструкции, по которому вырезаются все элементы.
• Ступени пронумеровывают, чтобы не запутаться и быстро собрать лестницу.

Работы следует выполнять на ровной поверхности. Для проверки качества сборки используют уровень. Молоток должен быть прорезиненный или деревянный, чтобы не навредить дереву.

Работы по выполнению чертежа, изготовлению элементов с последующей сборкой аналогичны другим типам лестничных конструкций. «Гусиные» марши устанавливают в домостроениях с комнатами небольшой площади, экономя значительную часть пространства. На ступеньки укладывают коврики, которые не только придадут лестнице дополнительный комфорт, но и сделают ступени нескользкими.

Лестница Утиный шаг – особенности конструкции

Лестница является очень важным элементом многоэтажных сооружений. Поэтому о её конструкции следует задуматься ещё на этапе проектирования дома. В противном случае вы можете столкнуться с проблемой недостаточного пространства, когда лестничную конструкцию просто некуда установить, дабы обеспечить необходимое удобство при эксплуатации.

В данной статье мы поговорим про деревянные лестницы Утиный шаг, которые являются одними из наиболее компактных конструкций.

Мотыльковые лестницы своими руками

Подъемы с «утиным шагом» ничем не отличаются от конструкций прямых маршевых пролетов. Форма ступеней только разная, отсюда и нестандартный способ подъема по маршу. Основными элементами являются:

1. Тетива или косоур лестницы – главный несущий элемент, принимающий на себя всю нагрузку. Первый вариант более приемлем для маленьких помещений. Благодаря своей воздушности, он создает впечатление высвобождения пространства.
2. Стяжка – связывает деревянные косоуры, которые с течением времени могут разъехаться под действием постоянных нагрузок и перепадов температуры и влажности внутри помещения.
3. Ступени, балясины, перила.

Данную лестницу можно сделать самому

Особых нюансов в изготовлении лестниц с «гусиным шагом» нет, главное – придерживаться правил и иметь небольшой опыт столярных работ. Если желания повозиться с лестницей нет, можно приобрести все элементы отдельно, а затем просто собрать все своими руками, соблюдая пошаговую инструкцию.

Чтобы подготовить данный элемент конструкции лестницы, необходимо взять струганные доски, толщина которых принимается более 6 сантиметров, а ширина – примерно 30 сантиметров. Доски принято устанавливать под углом, равным 45-50 градусам.

При разметке тетива должна находиться в горизонтальном положении, чтобы не нанести травму от случайного движения или падения. Далее осуществляют сборку конструкции:

1. Изделие переворачивают, чтобы пазы оказались вверху.
2. Вырезанные места под ступени обрабатывают клеем для улучшения сцепления.
3. Выполняют установку ступеней. Если проступь трудно входит в паз, ей следует немного помочь, постучав резиновым или деревянным молотком. Пользоваться металлическими предметами не рекомендуется, поскольку они могут навредить структуре дерева.

Рабочая поверхность ступени – широкая часть, на которую становятся ногой. Она принимает на себя основную часть нагрузки, но и узкая часть также играет не последнюю роль. Вторая половинка тоже выдерживает колоссальные напряжения. Расчет ступеней можно начинать с любой стороны. Общепринято считать, что первая ступень, на которую становится человек, – правосторонняя. И это объяснимо, ведь практически все население земного шара – правши.

Нижнюю ступеньку обычно делают сплошной, без вырезов или толще, чем все остальные ступени марша. Производство ступеней осуществляют из хорошо просушенной древесины. В большинстве случаев берут сосну:

1. Подготавливается образец (лекало), с помощью которого подгоняются проступи всего пролета.
2. Вырезается заготовка по ширине.
3. Подрезается по форме лекала.
4. Ступень и срез тщательно шлифуются.

Кроме дерева, ступени изготавливают из металла и стекла. Но они встречаются редко, и это связано с трудностью обработки материала.
