Как рассчитать лестницу с забежными ступенями

Расчет забежных ступеней

Кто сталкивался с неудачно спроектированными забежными ступенями — знает, что пользоваться ими подчас бывает неудобно. Ширина проступи в самом узком месте может быть очень маленькой, встать на нее ногой не всегда получается. Особенно явно данный недостаток проявляется при спуске. С другой стороны проступи она получается шире среднего человеческого шага, приходится точно выверять свои действия, чтобы не оступиться. Если в доме проживают дети или пожилые люди, следует задуматься об обеспечении их безопасности.

К счастью при грамотном подходе подобных неудобств можно избежать. Ширину забежных ступеней пропорционально расширяют за счет ширины близлежащих прямых ступеней — таким образом образуется плавный переход с одного марша на другой. Подниматься и спускаться становится одинаково удобно в любом месте специалисты разработали несколько готовых схем построения конструкции, в том числе Г и П-образные лестницы с забежной секцией и более сложную, но компактную по размерам, винтовую конструкцию, практически целиком состоящую из забежных ступеней.

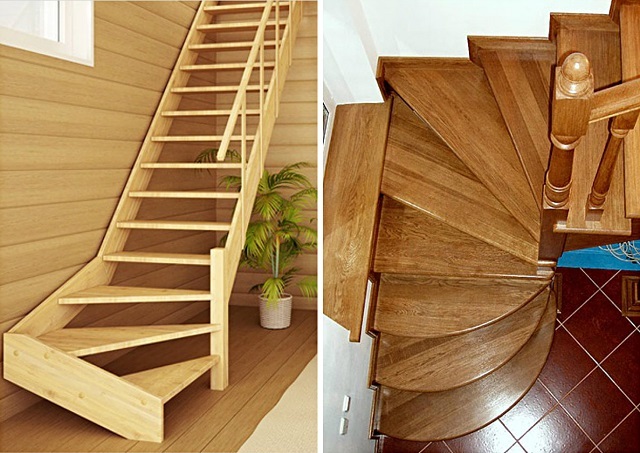

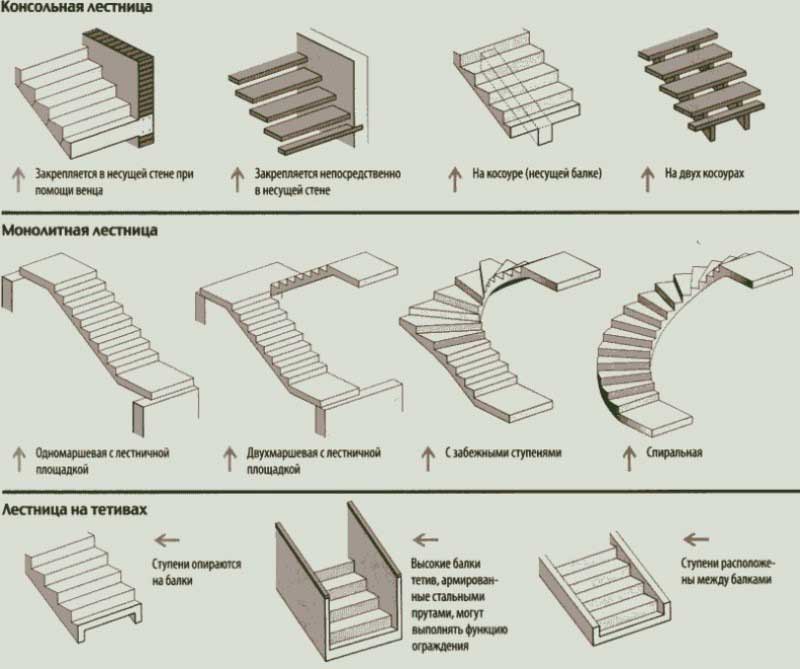

Виды поворотных деревянных лестниц

Как правило, это Г- или П-образные двухмаршевые модели. Угол поворота составляет 90 и 180, соответственно.

Кроме того, лестницы делятся на следующие варианты:

• С промежуточной площадкой между маршами. Такая модель позволительна в домах внушительных внутренних размеров и архитектуры. Площадка позволяет соединять крылья объекта, служит полезными дополнительными метрами для обустройства одной из домашних зон.

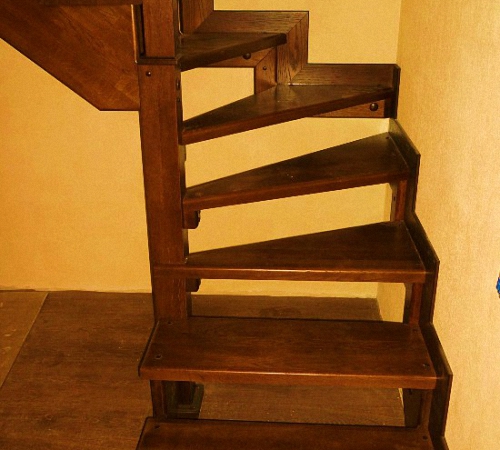

• С забежными ступенями. Экономит площадь небольших домов, так как располагается преимущественно в углу. Соединяет в себе практичность маршевой и изящность винтовой лестницы. В исполнении сложна и требует тщательных расчетов.

Дополнительные достоинства обоих вариантов в удобстве и безопасности. Конструкции рассчитываются таким образом, что выдержат вес переносимого на второй этаж груза и достаточное число помощников. Ширина и глубина ступеней позволят пользоваться лестницами пожилым людям и маленьким детям без опасения за их благополучное передвижение.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

1. На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.

   Деревянная лестница — это прежде всего экологическая безопасность

2. Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками. Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
3. Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
4. Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Как рассчитываются лестницы с поворотами на второй этаж своими руками

Перед тем, как сделать лестницу с поворотом, необходимо рассчитать размеры самой конструкции и всех ее элементов. Не пугайтесь, знания высшей алгебры вам не понадобятся — в интернете есть ряд онлайн-сервисов, которые позволяют произвести все расчеты автоматически. Для этого вам нужно будет всего лишь сделать основные замеры и внести их в онлайн-форму.

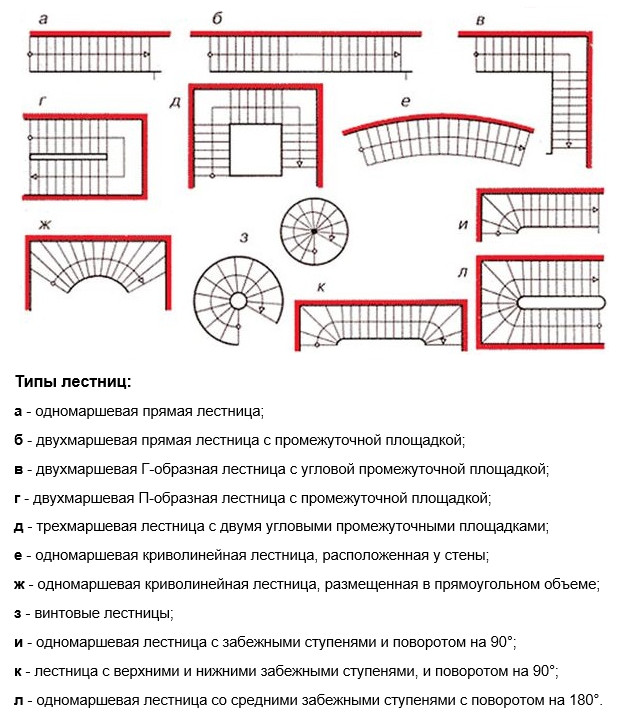

Виды поворотных лестниц

Самое главное — проем. Если дом еще строится, вырезать проем под лестницу поворотную своими руками будет проще — в принципе, его размеры будут зависеть в основном только от ваших предпочтений и требований. В уже готовом доме это сложнее — придется подгонять проем под планировку и обстановку.

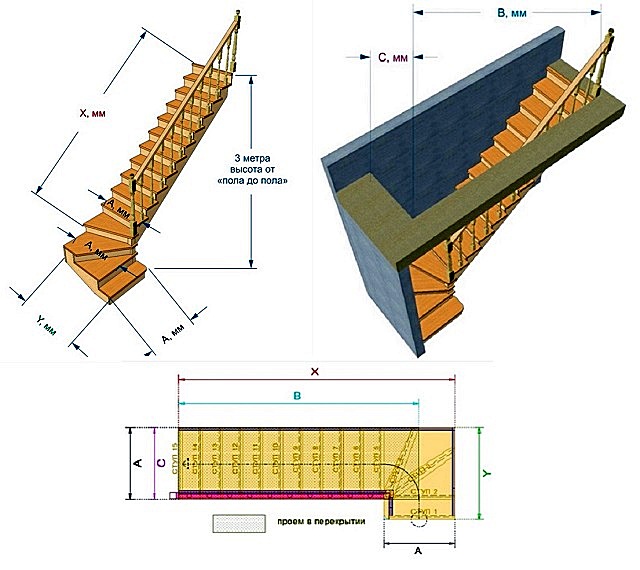

Для самостоятельного изготовления лестницы вам понадобится знать длину тетив (косоуров), количество ступеней, а также их ширину, высоту и глубину. Ширина (проступь) и высота (подступенок) — величина более-менее постоянная. Планируя делать Г-образную лестницу своими руками или другой тип поворотной лестницы, имейте в виду, что сумма этих двух характеристик должна равняться 50. Например — проступь 30 и подступенок 20. Пример чертежа поворотной лестницы приводим ниже.

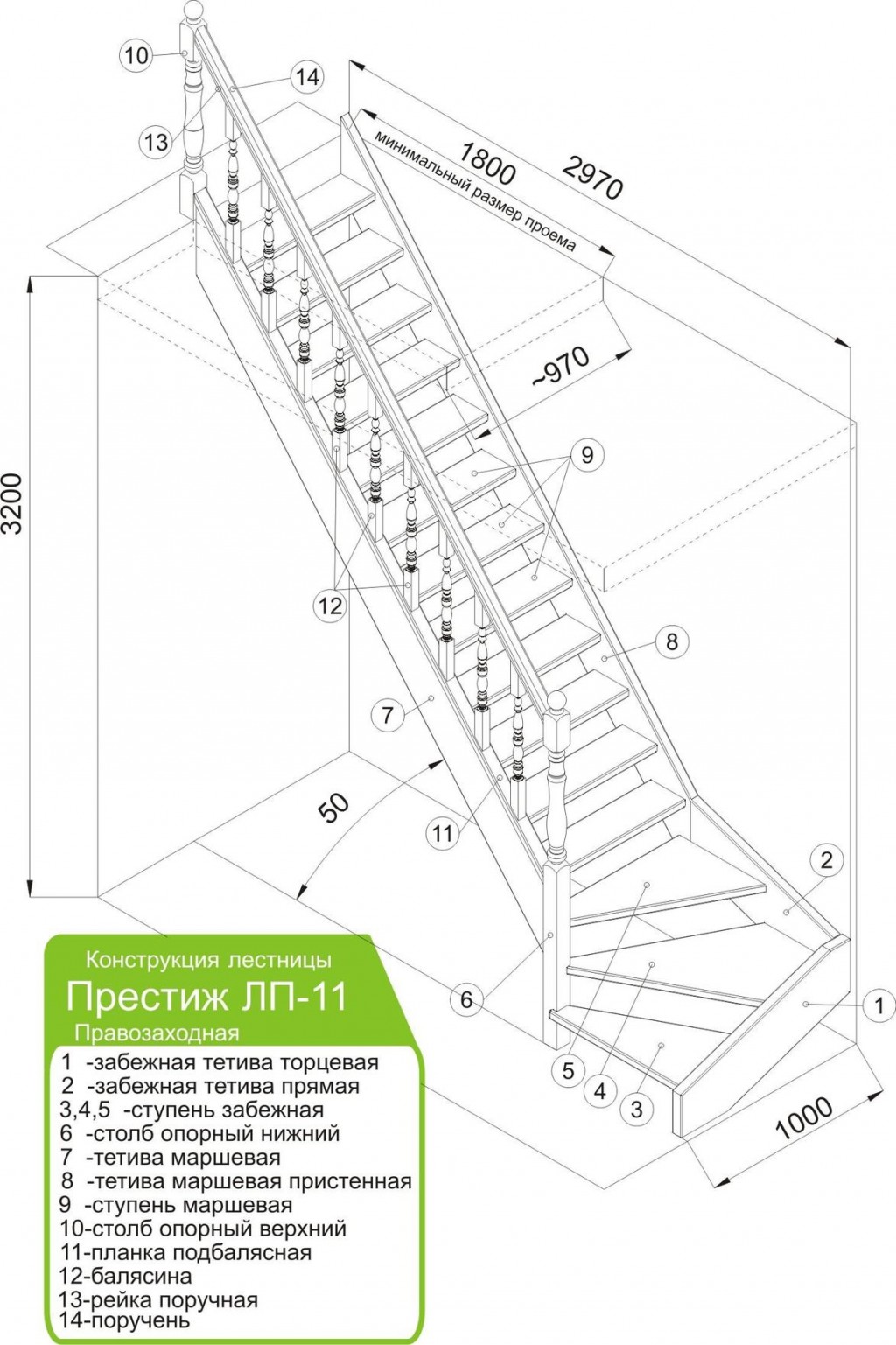

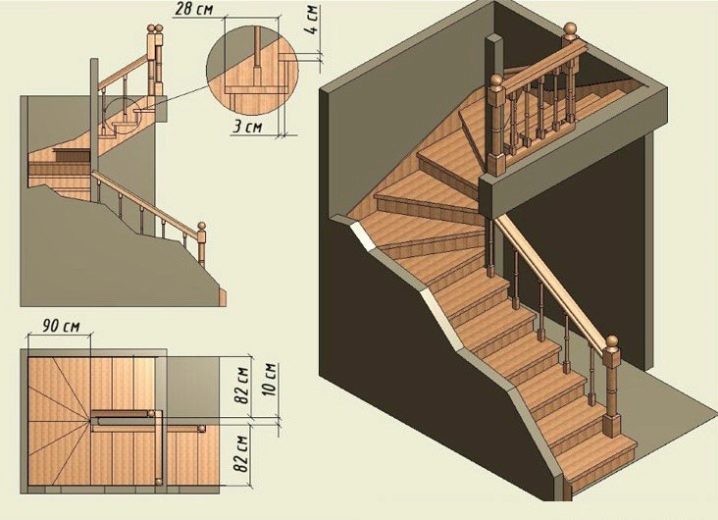

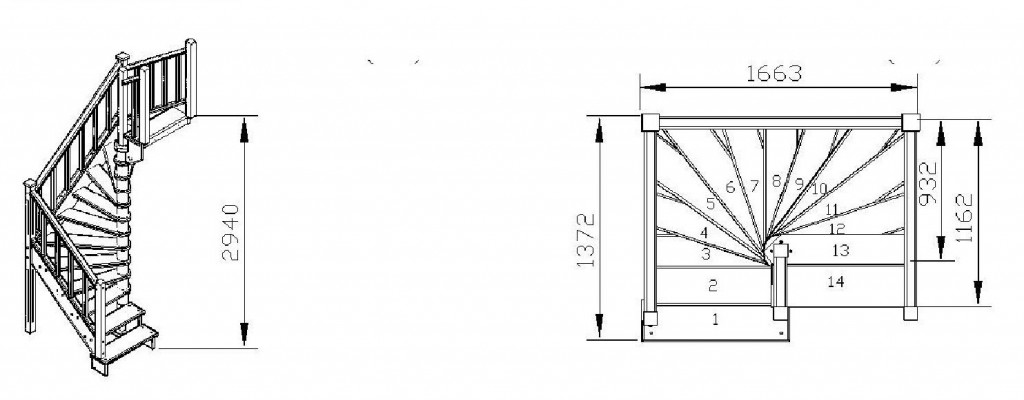

Г-образная поворотная лестница с размерами

Наиболее сложно делать П-образные лестницы своими руками. Это достаточно массивные, громоздкие конструкции, для которых требуется много места и солидные опоры. Новичкам лучше начинать с постройки более простой Г-образной конструкции.

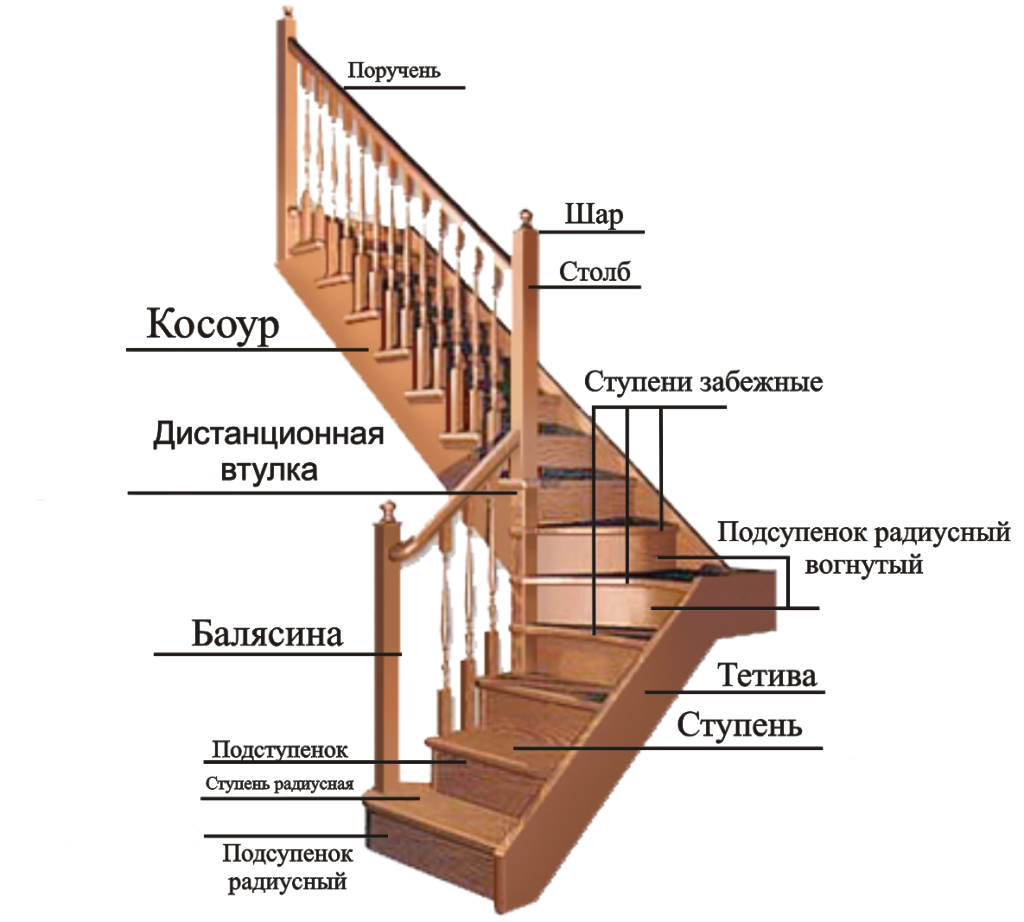

Основная терминология

В столярном деле есть множество терминов, которые редко употребляются в быту. Поэтому, прежде чем приступить к изготовлению лестницы, рассмотрим название каждого из элементов и разберемся в их предназначении.

К основным ее комплектующим относят:

• тетиву: наклонную балку, проходящую по всему лестничному маршу, ступени к ней крепятся с внутренней стороны

Тетива для лестницы

• косоур: еще один вид несущей балки, в отличие от тетивы, ступеньки к нему крепятся сверху

Отличие косоура от тетевы

• кобылки: при креплении ступеней к балке-тетиве использование пазов или гнезд истончает балки; более надежным методом является монтаж на специальные элементы сложной формы, называемые кобылками; их крепят на деревянные бруски – шканты; заменить кобылки можно стальными уголками, прикручиваемыми к внутренней стороне тетивы

Установка-кобылок

• лестничный марш: собранный из нескольких ступеней (их может быть от 3 до 18) элемент, находящийся между площадками, располагаемый под наклоном

Лестничный марш

• опорные столбы: используются для усиления конструкции, дерево может заменяться металлом

Опорные столбы

• ступеньки для деревянной лестницы на второй этаж: делятся на фризовые (верхние и нижние), их конструкция существенно отличается от остальных, называемых рядовыми

Ступеньки деревянной лестницы

• проступь: часть ступени, расположенная горизонтально, именно на нее мы наступаем при ходьбе

Проступь

• подступенок: деталь, закрепляемая вертикально проступи; открытые лестницы подступенек могут и не иметь

Подступенок лестницы

• лестничную площадку: площадку для соединения маршей; в комбинированных вариантах может отсутствовать, заменяться забежными (неодинаковыми по ширине) ступенями, то есть один ее конец изготавливается шире другого

Лестничная площадка

• перила: вертикальные ограждение маршей

Перила лестницы

• балясины: опоры перил

Лестничные-балясины

• поручней: части перил, соединяющих балясины сверху

Поручни для лестниц

• балюстрад: перил из фигурных столбиков

Деревянная балюстрада

Кроме креплений по косоурам и тетивам, для экономии пространства используют конструкции с больцевыми настилами. Ступени с помощью больцев (крепежей, соединяющих несущую стену и поручень) крепятся непосредственно к перилам. Для обеспечения прочности каркас крепится к несущей стене.

Несмотря на внешнюю легкость, сооружение способно выдержать вес несколько сотен килограмм. Но оно требует высокой точности при монтаже и грамотного расчета узлов.

Сооружение на больцах

Как рассчитать ступени на лестнице?

Способ расчета ступеней зависит от их формы и места размещения. В зависимости от места расположения ступени подразделяются:

Как рассчитать забежные ступени, мы уже рассказывали в другой статье. Вы можете ознакомиться с ней на нашем сайте. В данной статье рассмотрим варианты определения параметров ступеней прямых лестниц.

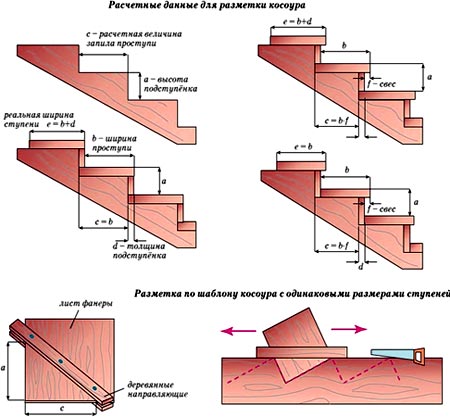

Главными критериями ступени являются высота подступенка и ширина проступи. Для удобства перемещения людей по лестнице ступени должны соответствовать средней ширине шага взрослого человека (60-65 см).

Зависимость ширины шага, проступи и высоты подступенка определена формулой:

где а – это высота подступенка, с – ширина проступи.

Пример расчета: 2/175+290=640 мм, в данном случае 175 — это высота подступенка, а 290 — ширина проступи, полученный результат 64 см соответствует требуемому диапазону.

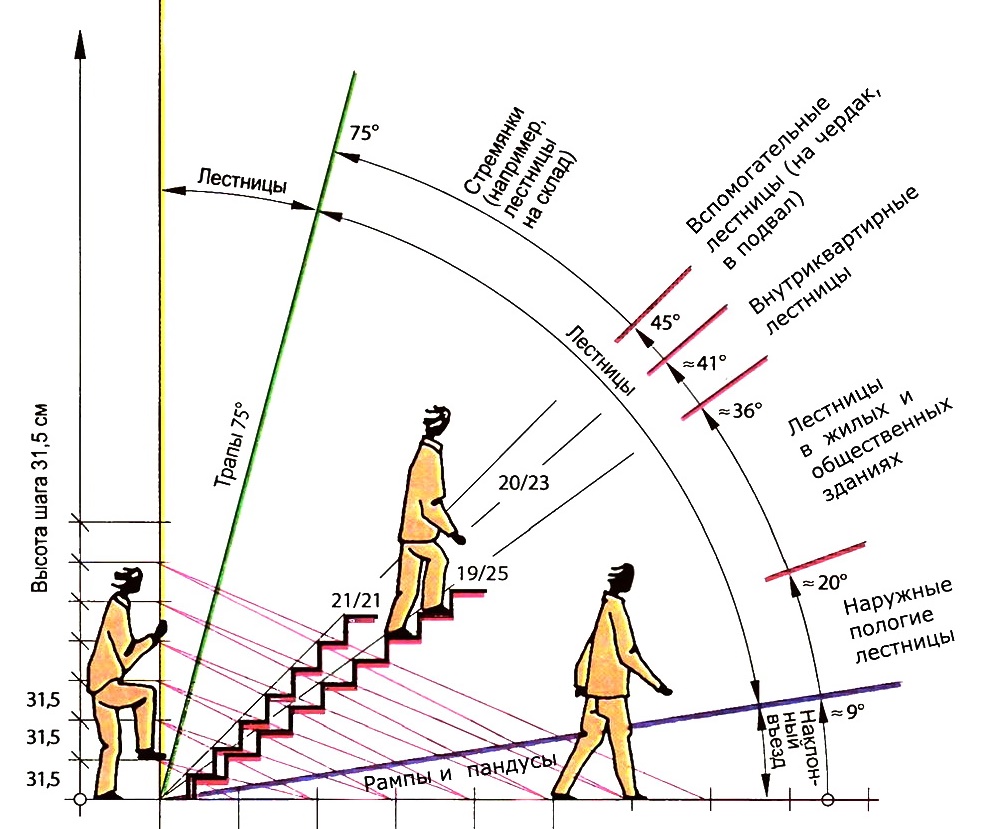

Помимо данного соотношения, параметры ступеней зависят от угла, под которым расположена лестница относительно пола, оптимальным углом наклона для жилых помещений считается диапазон от 24° до 45°. Согласно данному диапазону изменяются размеры ступеней:

• высота подступенка от 140 до 180 мм;
• ширина проступи от 310 до 270 мм.

Если использовать слишком широкую проступь, собьется темп шага во время подъема, если использовать слишком узкую – возникает опасность оступиться во время спуска и получить травму.

При стесненном расположении лестницы допускается увеличение проступи для соответствия параметрам за счет свеса над подступенком на 20-40 мм.

Инструкция, как сварить крыльцо из металла

Обычно, для дач и частных домов металлокаркас для крылечка своими руками изготавливают из равностороннего уголка 40*40 мм, если крыльцо из профильной трубы, то необходимо выбрать прокат с поперечным сечением 20*40, 40*40, 45*45 мм. Толщина металла должна быть не менее 3 мм. Чтобы сварное крыльцо своими руками было прочным и простояло не один десяток лет, прежде всего, следует заняться фундаментом, какое именно основание делать решается на основе геодезических исследований, мы остановимся на свайном. Чертежи переносятся на местность, периметр помечается столбиками, натягивается шнур, проверяется геометрия разметки, углы должны быть строго 90о, если иное не предусмотрено конструкцией.

Схема косоура из уголков для небольшой лесенки

Сваи вбиваются по углам верхней площадки, и по углам последней, самой нижней ступеньки, Если ширина металлического крыльца более 2 метров, то сваи устраиваются и посередине, между уже вбитыми. Следите за вертикалью, проверяйте уровнем каждую сваю. При длине металлической лестницы более 3 м, так же вбиваются промежуточные вертикальные опоры, для прочности конструкции, чтобы в процессе эксплуатации не возникло провисов.

Длина свай снаружи для верхней площадки должна соответствовать высоте крылечка за минусом настила и толщины каркаса площадки. Для последней ступеньки длина наружной части сваи может быть заподлицо с землей, либо чуть выпирать, если это предусмотрено проектом.

В случае если сваи короткие, они подрезаются заподлицо с землей, и к ним привариваются металлические стойки нужной высоты, на которых будет держаться металлический каркас. Сваи или стойки по периметру верхней площадки, а так же нижние следует связать между собой уголком или швеллером по оголовкам, чтобы сохранить геометрию сварного металлического крыльца.

Металлическое крыльцо, описанное в статье

Когда основание готово, замеряется расстояние по гипотенузе от верхней площадки до нижней сваи, затем отпиливается прокат нужной длины, это боковая деталь лестницы (тетива), на которую будут привариваться ступени. Требуется 2 тетивы, выпилите детали и приварите их к уже готовой конструкции.

Далее нарежьте из равнополочного уголка детали с учетом сварного шва:

• размером в высоту ступенек;
• размером в глубину ступенек;
• размером, равным ширине лестницы.

Количество заготовок должно равняться количеству ступенек умноженное на 2.

Важно: Чтобы убедиться в высоком качестве сварки, шов с одной стороны намазывается керосином, с другой – меловой суспензией на меловой основе. Процедуру необходимо проделать 2 раза, с периодом в 10 минут

Если при минусовой температуре на стыках за несколько часов не появилось пятен, значит качество сварки отвечает самым высоким требованиям.

Заготовки разного вида (подступенок и проступь) свариваются между собой по контуру строго под прямым углом, должны получиться Г-образные детали. Так как за основу мы взяли уголок, не забываете про левую и правую сторону.

Начинается сборка металлического крыльца с нижней ступени. Приварите Г-образную деталь по контуру к левой тетиве, вымеряйте горизонталь, проделайте ту же операцию с правой тетивой. Далее верхний угол элементов соединяем равнополочным уголком, который приваренным к двум элементам по контуру, полками внутрь. Низ ступеней (внутренний угол) соединяем таким же образом, но полочками наружу. Остальные ступени привариваются по такому же алгоритму.

Легкое металлическое крыльцо без фундамента

Когда металлический каркас готов, можно устанавливать ступени из разных материалов. На верхнюю площадку настилается пол. Затем, при необходимости, привариваются перила, для безопасности, и пристраивается козырек, для защиты металлического крыльца от осадков. Финишная отделка всей конструкции зависит от дизайна входной группы. Все металлические детали и швы зачищаются от окалины, масляных пятен и ржавчины, и покрываются краской для наружных работ.

Виды лестниц и методы расчетов

Существует два вида:

— П-образной формы с поворотом 180° ;

— Г-образной формы с поворотом 90°.

Зная как рассчитать лестницу с поворотом соответственно ее габаритам и виду Вы сможете создать надежную и красивую деталь интерьера. Вывести точные параметры ступенек используя формулы будет затруднительно. Для создания проекта лучше пользоваться графическими методами либо специализированным программным обеспечением, например, программой «Компас». При монтаже придется учитывать погрешность данных расчетов и корректировать отдельные ступени.

Разные методы расчетов актуальны для разного типа лестниц. Применяют:

— метод пропорций (С его помощью получиться правильно рассчитать лестницу с забежными ступенями 180 градусов. Для начала отдельный участок конструкции рисуют в горизонтальной плоскости. Проводят линию для обозначения середины марша и делают отметки шириной в проступь ступеньки. Вертикально проведенная линия через середину закругления должна обязательно пересекать самую среднюю забежную ступень точно посередине. Также проводят границу для отделения прямых ступеней от забежных. Для создания плавного перехода рекомендуют захватывать в зауженные ступеньки даже те, что можно было бы оставить прямыми. Центральную точку закругления соединяют с двумя ранее отмеченными на линии посередине марша, доводят соединенные линии к границе и получают отрезок, который откладывают далее по границе. Также этот метод можно использовать и для того, чтобы верно рассчитать лестницу с забежными ступенями 90 градусов. Он не требует специальных навыков черчения и поэтому считается самым легким.);

— датский метод (Начинают также с горизонтальной проекции отмечая середину марша. На полученной линии отмечают отрезки по ширине ступеней. Затем отмечают точкой А начало забежных ступеней, а точкой В — начало забежной ступени в средине поворота. После линию с отрезками, отмечающими проступи, поворачивают и проводят перпендикуляр от каждой отметки. Для первой после прямых забежной ступени длину подбирают по ширине проступей. Длину перпендикуляра на противоположном окончании развернутой прямой берут равную минимальной ширине ступенек. Эти перпендикуляры друг с другом соединяют и получают размеры длин для всех остальных отметок. Поворотные ступени лестницы рассчитать таким образом можно достаточно точно.);

— метод подъема линий и метод разверстки (Определяют границы ступенек и делают вертикальную проекцию. Датским методом делают разметку на отрезки. Для определения вершин ступенек используют вертикальную ось – проводят перпендикулярную к ней линию до самого пересечения с линией подъема. Проекции этих точек на горизонтальную ось дают размеры узких частей, по ним находят все другие параметры поворотных ступенек.)

Изучая вопрос как рассчитать поворотную лестницу, нужно обратить особое внимание на угол наклона. Учитывая среднее значение человеческого шага (пропорция высоты подъема тела к дальности продвижения вперед) установлено, что уклон лестниц должен быть не более 30°. Если пользоваться ею будут одновременно несколько людей, тогда ширина марша должна составлять не менее 1,2 метра.

Советы и рекомендации

Перед тем как начать изготовление деревянной лестницы с забежными ступенями своими руками, нужно определиться с породой дерева из которого она будет изготовлена. Самыми распространенными породами для производства являются дуб, ясень, бук, клен и лиственница. Также большой популярностью пользуется сосна, но по сравнению с перечисленными породами она не обладает такой же плотностью, зато значительно дешевле.

Список инструментов, которые могут понадобиться вам для изготовления и установки лестницы:

• дрель
• шуруповерт
• электролобзик
• ручная пила
• молоток
• рубанок
• стаместка
• рулетка
• уровень
• шурупы, саморезы, гвозди и прочие крепления

Лестница с забежными ступенями может быть изготовлена двумя способами: на косоурах или тетивах. Вариант с тетивами более распространенный и простой в монтаже, в случае с косоурами изготовление и установка сложнее, но такая конструкция выглядит более элегантно и красивее.

Монтаж деревянной лестницы происходит поэтапно:

• установка тумбы под забежные ступени и первого марша
• установка и крепление несущей конструкции второго марша
• установка ступеней, следует производить снизу вверх
• установка опор, балясин и столбов
• установка и крепление перил

Важные советы

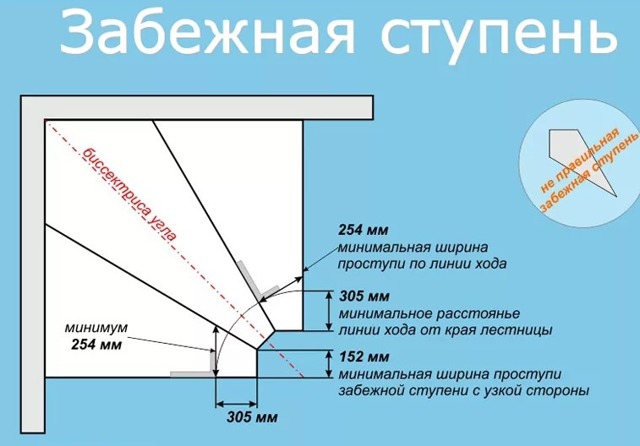

При самостоятельном возведении, а именно во время расчетов забежных ступеней примите во внимание, что:

• ступень по ширине не должна быть больше 40 см;
• радиус кривизны необходимо делать более 30 см;
• ход лестницы должен быть плавным, повторяющим направление марша. Излишняя извилистость линии хода недопустима.

Лестница обязательно должна отвечать установленным нормам, обеспечивать удобный подъем по ступеням, гарантировать безопасность передвижения проживающих в доме людей. Во время ее проектирования обращайте особое внимание на высоту ступеней: слишком высокие делают трудным восхождение, а невысокие ступеньки неудобны и опасны (шагая по ним часто и мелко, можно споткнуться).

Прежде чем приступать к изготовлению лестницы, вам также необходимо будет учесть:

• свободную площадь помещения, которую вы можете отвести под ее возведение;
• предполагаемую наибольшую нагрузку, которую будет выдерживать конструкция;
• высоту нижнего этажа;
• комфорт во время эксплуатации ( оптимальную высоту и ширину ступенек, тип перил).

Очень важно создать в деталях грамотный проект лестницы, сделать точный расчет всей конструкции. Для ее возведения, конечно, можно нанять строительную бригаду, но при и этом вы рискуете получить некоторое разочарование – кто строит не для себя, чаще всего не обращает внимания на мелкие, но важные недочеты, которые впоследствии могут способствовать поломке в процессе эксплуатации. Выходит, что оптимальным вариантом является собственноручное изготовление. Только в данном случае будет создана надежная лестница, полностью подходящая вашему дому. И при этом вы значительно сэкономите свои финансы.

• необычные лестницы;
• строительство беседки;
• как сделать канализацию.

Преимущества и недостатки участка на склоне

Прежде чем приступать к обустройству огорода на участке, расположенном на склоне, стоит оценить все его преимущества и недостатки.

Среди положительных факторов такого расположения можно выделить следующие:

• такой участок при правильном оформлении обретет неповторимую индивидуальность;
• есть прекрасная возможность оформления альпийских горок и водопадов;
• участок хорошо просматривается из дома, особенно если он находится в верхней точке;
• на пологом участке вода никогда не застаивается;
• южный склон позволит выращивать любые культуры, даже особо требовательные к освещению.

К основным недостаткам относят более крупные денежные вложения, в отличие от ровной местности. Планируя участок, необходимо обратить внимание на такие моменты:

• поскольку вода постоянно будет стекать, не задерживаясь в почве, потребуется чаще поливать растения;
• не стоит располагать жилые строения в нижней части участка, дабы избежать подтопления;
• следует исключить возможность оползней, дополнительно укрепив участок;
• северный склон практически лишает культурные растения шанса выжить ввиду недостатка света.

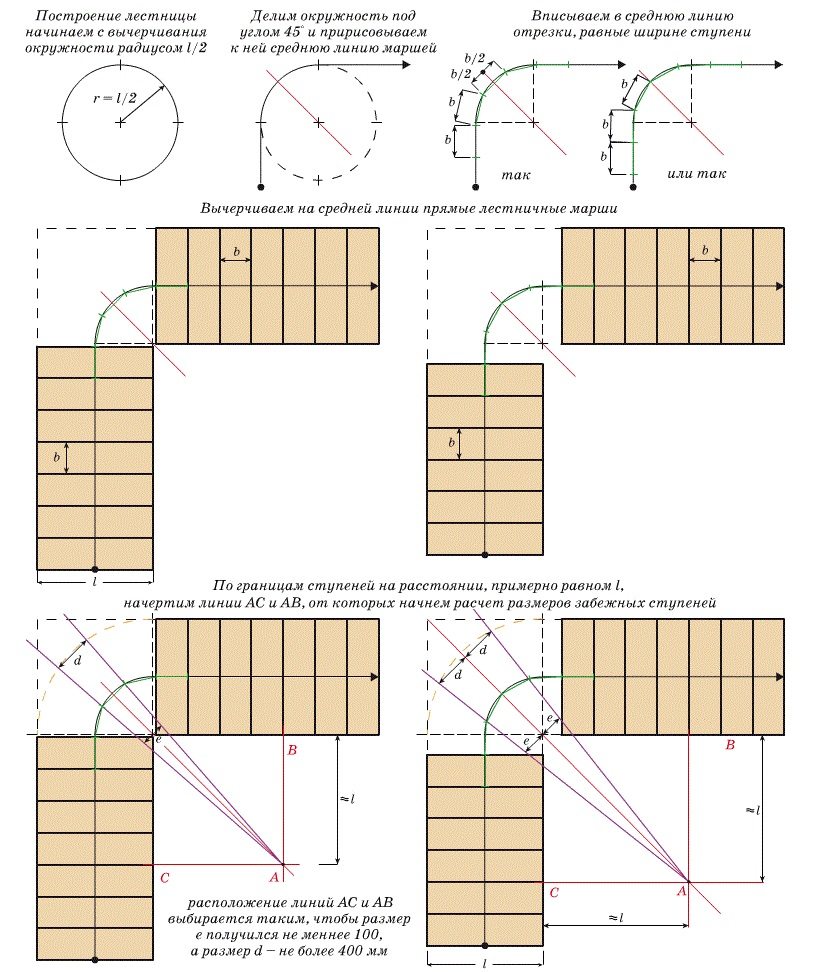

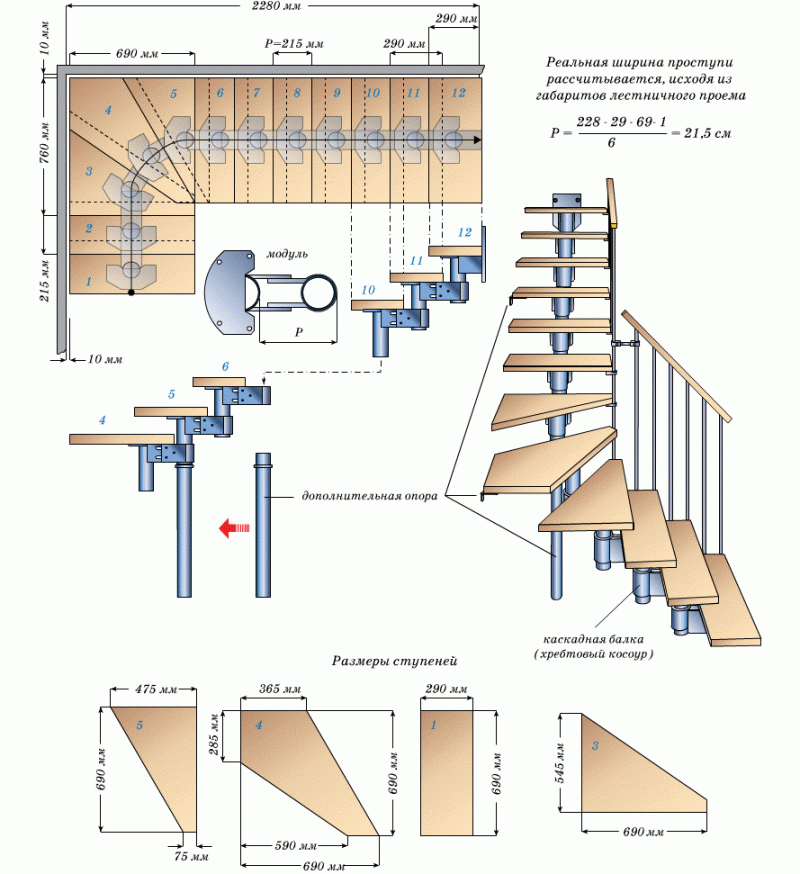

Чертежи и методы расчёта забежных ступеней

На сегодняшний день вовсе не обязательно составлять план и чертежи будущей конструкции самостоятельно. Существуют несколько удобных способов, которые помогут это сделать и сэкономить время и силы. Например, можно воспользоваться проектными программами для конструирования различных сооружений. Это разные приложения и сайты, на которых можно чётко рассчитать количество материалов и другие детали.

А также при расчёте размеров лестницы можно прибегнуть к помощи онлайн-калькуляторов. Это один из самых удобных способов при создании чертежа забежной конструкции. Данные программы позволяют произвести необходимые расчёты и корректировать заданные значения. Программы полностью автоматизированы. Они выдают примерный чертёж сооружения на основании заданных значений.

Довольно часто при расчёте размеров приходится использовать метод пропорций. Чаще всего он применяется при конструировании Г-образных и П-образных лестниц. В таких случаях выполняются следующие шаги:

• на чертеже размечается середина марша, по которому проводится линия. Затем на данной прямой линии отмечаются отрезки, которые равны ширине поступи;
• отмечается граница между прямыми и забежными ступеньками;

• нужно чётко отметить середину поворотной площадки лестницы, по которой проводится отрезок;
• от линии, которая определяет середину поворотной части, необходимо отложить около половины размера забежных ступенек;
• от расчётного количества ступеней следует отнять полученное по чертежу число прямых ступеней. При этом контролируется глубина проступи на средних участках марша. Если такой показатель будет меньше рекомендуемого, то количество ступеней стоит снизить.

Особенности расчета лестницы на второй этаж своими руками: винтовая конструкция

Конструкция винтовой (спиральной) лестницы представляет собой расположенные по кругу ступени, одна сторона которых шире другой. Основным преимуществом винтовых систем является значительно меньшая площадь, занимаемая лестницей, в сравнении с маршевыми аналогами.

Для установки спиральной конструкции вполне достаточно площади окружности, в центре которой находится опорная несущая стойка.

По сравнению с маршевыми конструкциями, винтовая лестница занимает меньше места

При расчете винтовой лестницы следует учитывать, что радиус круга, по которому она расположена, будет являться длиной ступени. Если длина ступени винтовой лестницы составит 100 см, то такая конструкция займет в 1,5 раза меньшую площадь, чем прямая маршевая конструкция с такой же длиной ступеней.

В винтовых конструкциях, которые полностью состоят из поворотных ступеней, ширина ступени в узкой и широкой части составляет соответственно 10 и 25 см. Высота ступеней рассчитывается идентично маршевыми лестничным системам.

Графический расчет винтовой лестницы с поворотом 270 градусов

При расчете винтовой лестницы необходимо учесть следующие моменты:

• определить место установки центральной опорной стойки;
• ширина пролета и длина ступени рассчитывается как расстояние от центральной опоры до линии ее границы;
• форма ступени представляет собой трапецию, ширина узкого края которой не должна быть менее 20 см, а широкого — менее 40 см;
• для удобного передвижения высоту ступеней винтовой лестницы делают меньшей, чем рекомендовано для прямых лестничных маршей;
• немаловажным для комфортного передвижения является расстояние между витками лестницы: оно должно составлять не менее двойной величины диаметра.

Пример 3-D проекта винтовой лестницы

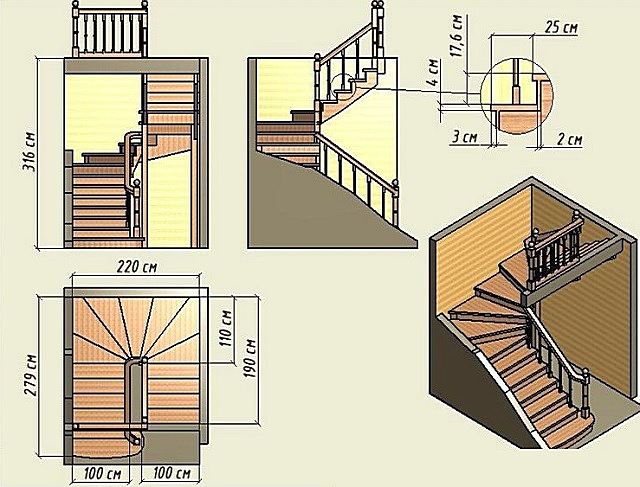

Лестница забежная с поворотом на 180°: чертеж и размеры

Бесспорно, поворотные лестницы, которые имеют ровную, широкую площадку между маршами удобны и практичны. Но не всегда в помещении высоты достаточно для того, чтобы построить двухмаршевую лестницу с площадкой. Сама по себе площадка требует пространства, а его зачастую бывает очень мало.

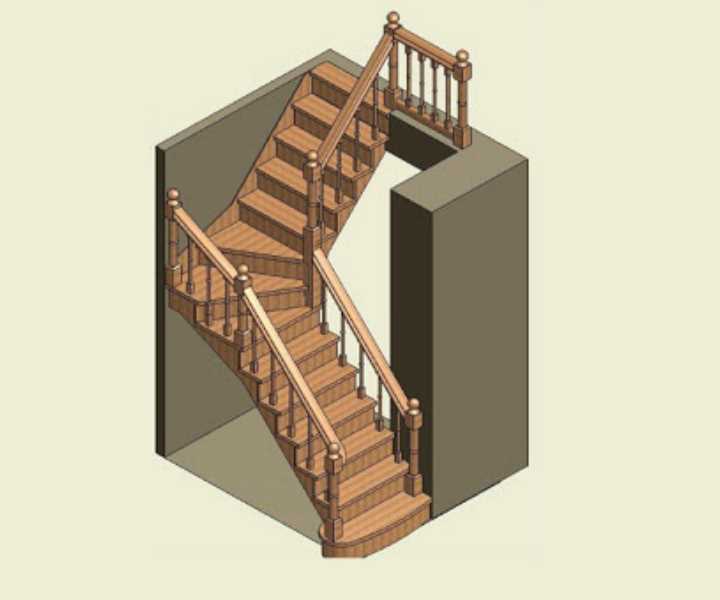

Лестница забежная с поворотом на 180° является прекрасным выходом в такой ситуации, когда нет пространства для оборудования площадки. В этом случае оба марша лестницы между собой соединяют забежные ступени.

Забежная лестница с поворотом на 180 градусов позволяет спускать и поднимать на второй этаж большие предметы

Если по каким-то причинам вы не желаете обращаться к специалистам для изготовления лестницы, то можете попытаться сделать ее самостоятельно. Для этого необходимо правильно произвести замеры, рассчитать параметры будущей лестницы и составить чертеж.

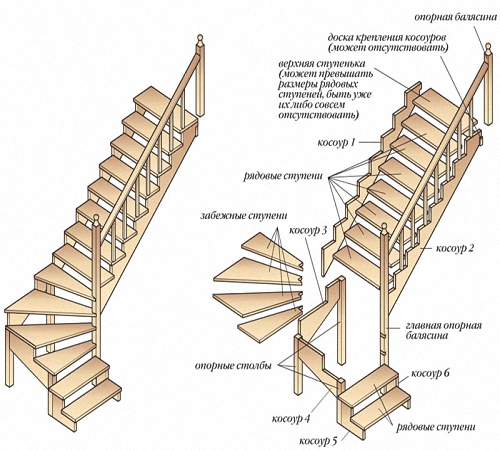

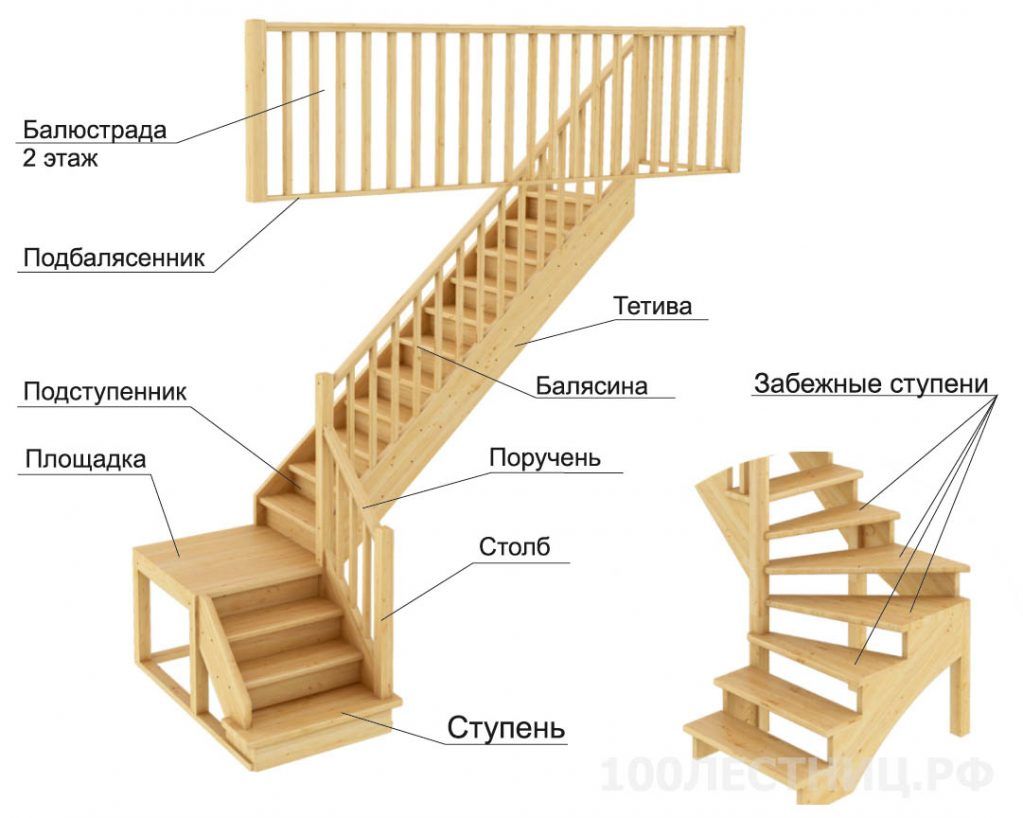

Элементы, необходимые для строительства забежной поворотной лестницы:

• Основой лестницы является несущая конструкция. Она называется косоур. Если лестница деревянная, то косоур будет состоять из 4-6 участков. Металлические косоуры могут быть цельными;
• Косоур крепится на центральный столб;
• Длина столба зависит от высоты лестницы;
• Сечение столба (поперечный разрез) должно быть не менее 100х100;
• У двухмаршевой забежной лестницы будет 3 вида ступеней: прямые и забежные. Вам необходимо правильно рассчитать их количество и ширину.
• Балясины для лестницы лучше всего приобретать готовые. Даже если вы искусный мастер, то на изготовление эстетически красивых балясин у вас уйдет очень много времени.

Начертите на бумаге лестницу в том виде, в каком вы бы хотели ее видеть и приступайте к расчетам. Но имейте ввиду, если ваша лестница имеет три марша, то забежные ступени можно использовать лишь 1 раз. На втором участке марши должны быть соединены только площадкой.

Плюсы и минусы

Главное достоинство, которым обладает забежная лестница — компактность. В месте, где в обычных конструкциях с прямыми маршами расположена горизонтальная площадка, укладывают ступени, увеличивающие подъем. При повороте на 90° разница высот составляет 30-50 см (2-3 ступеньки). Чем шире пролет, тем больше проступей можно разместить на винтовом участке, сохраняя оптимальную высоту шага.

Второй плюс — лестница с забежными ступенями очень оригинальна. Изогнутая или округлая форма конструкции привлекает внимание посетителей, украшает любой интерьер, гармонично вписывается в классический или современный стиль.

Нестандартную форму можно отнести и к недостаткам. Передвигаться по необычной лестнице поначалу не очень удобно. Со временем вырабатывается привычка, спуск или подъем не вызывают затруднений. Поворотные конструкции сложнее и дольше монтировать, чем стандартные. Требуются тщательный расчет и подгонка по месту. Забежные лестницы индивидуальны. Типовых решений не существует.

Лестница с поворотом на градусов своими руками

Прямая маршевая конструкция – без сомнений, самый безопасный и удобный для подъема и спуска вариант. Однако далеко не всегда доступный: скромные размеры коридора или прихожей часто сильно ограничивают площадь лестничного пролета. Ну а в зале тратить площадь на лестницу хочется и того меньше. Поэтому часто даже при нормальной высоте второго этаже сооружают варианты с поворотом на 90 или 180 градусов.

Варианты конструкций

Чаще всего своими руками реализуется модификация с углом на 90 градусов: она и сооружается проще и поворот на 90 градусов удобней, чем на 180. Последний же возникает в тех случаях, когда место для лестницы на второй этаж действительно крайне невелико, а винтовой вариант категорически невозможен.

Сделать это можно двумя способами.

Забежные ступени в любом случае менее безопасны и удобны, так как здесь только одна нога получает достаточную опору. Однако в условиях жесткой экономии места, часто другого выхода просто нет.

Создание проекта

Самым сложным является не построить лестницу с поворотом на 180 градусов, а сделать для нее рабочий чертеж.

1. Сначала чертят вертикальную проекцию, с помощью которой рассчитывают оптимальные соотношения высоты и ширины ступенек без учета их формы.
2. На чертеже, соблюдая масштаб, рисуют горизонтальную проекцию лестницы на второй этаж. Отсекают линией сегмент окружности. Середину линии обозначают точкой А, она же является центром всей окружности.
3. На прямых участках откладывают ширину ступеней – до начала изгиба. Можно оставить все эти проступи прямыми, а забежными оставить только те, что оказались в сегменте окружности, но такая лестница будет не слишком удобной Желательно увеличить число забежных ступеней, чтобы подъем был более равномерным.
4. По границе между прямыми и забежными ступенями отмечают линию DE от одного до другого края. Через точку А проводят перпендикулярно линию. На пересечении с краем окружности ставят точку В.
5. Посередине маршей чертят кривую, обозначающую линию движения.
6. От пересечения прямой AB и линии движения влево откладывают отрезок величиной с половину ширины обычной ступеньки. Точку обозначают 1 – это граница центральной забежной ступени. От точки 1 откладывают до пересечения с кривой отрезок, равный полной ширине. Точку обозначают 2 – это граница второй ступени. Операцию повторяют, пока не получат точки для всех трапециевидных проступей.
7. Через точку A и точки 1, 2. 3 и так далее проводят прямые. Они и обозначают границы ступеней.
8. То же самое проделывают с правой частью лестницы, и получают рабочий чертеж для расчета материалов и строительства лестницы.

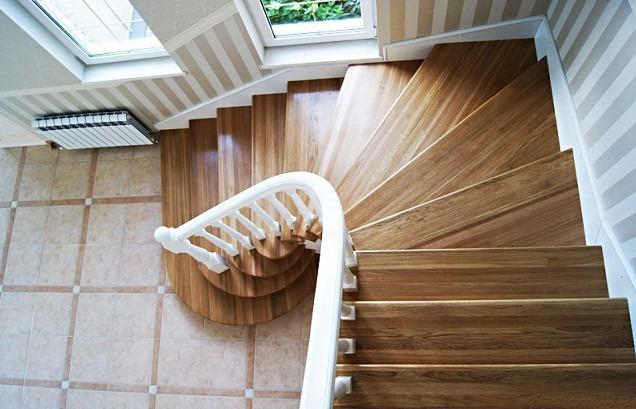

Монтаж деревянной конструкции с поворотом на 180 градусов

1. Принципиальным отличием поворотной лестницы от обычной является установка опорного столба, к которому и будут закрепляться забежные проступи. Для него выбирают брус сечением не менее 10*10 мм и соответствующей длины.

На чертеже закругление при вычислениях выполняется. Но на практике сделать это довольно сложно. Куда проще соорудить вариант, в котором это закругление остается условным, а забежные ступени достигают границ прямоугольного участка и имеют соответствующую форму.

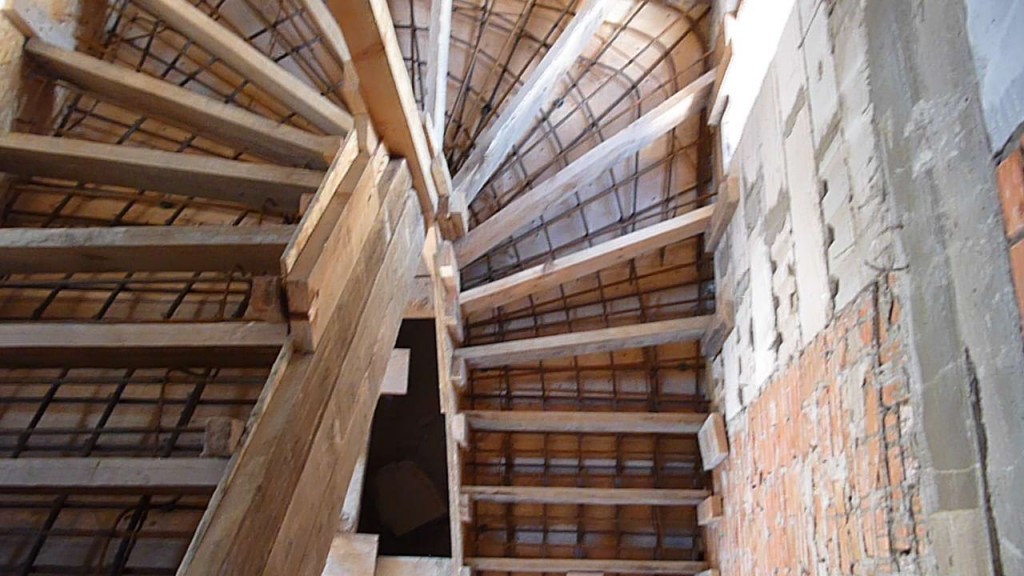

1. Из деревянного бруса нарезают 6 косоуров: режут балки нужной длины, отмечают и выпиливают выступы по ступени.
2. Нижние косоуры закрепляют к полу на опорный брус. Верхними концами один фиксируется анкерами к стене, второй либо входит в паз на опорном столбе, либо опирается на него. Третий косоур крепится на стену.
3. Два верхних опираются верхними концами на перекрытье на втором этаже, нижними – один на стену, второй на опорный столб. Таким образом можно построить каркас с поворотом на 180 градусов.
4. Из доски толщиной не менее 36 мм своими руками вырезают проступи и подступенки, если они нужны. Изделия шлифуют наждачной бумагой или шлифмашинкой.
5. Сначала монтируют подступенки – усаживают на клей и фиксируют саморезами. Ступень укладывают сверху таким же образом. Саморез при этом углубляется, чтобы можно было замаскировать отверстие деревянной пробкой.

Возможен монтаж и без саморезов, на шканты. Для этого в косоурах и ступенях предварительно высверливают отверстия и изготавливают сами шканты. Крепеж усиливается клеем.

1. На забежных ступенях формируют пазы для стыковки с опорным столбом.
2. Устанавливают ограждение. Нижние опорные балясины закрепляет к полу. Остальные вертикальные стойки фиксируют на ступенях саморезами.

Также можно реализовать крепеж на шканты. В этом случае в ступенях и торцах балясин проделывают отверстия нужного диаметра. Шкант, обмазанный клеем, сначала фиксируют в проступи, а затем на него накручивают стойку.

1. Последними закрепляются на торцы столбиков перила.
2. Готовое сооружение зашкуривают и обрабатывают антисептической грунтовкой. Для отделки изделия используют морилки, краски и лаки.

На видео подробно рассказывается о том, как построить лестницу с углом поворота в 180 градусов своими руками.

Этапы изготовления

Чтобы построить деревянную лестницу, вам понадобятся необходимые инструменты:

Треугольник; Карандаш; Рулетка; Молот; Видел; Гвозди; К черту. Сначала они создают лестничную раму, т.е. боковые стенки. Используйте треугольник и карандаш на доске, выбранной для рамки, чтобы отметить размер каждого шага снизу вверх. То же самое должно быть сделано со второй платой;

Вырежьте раму ручной пилой и поместите ее на подготовленное место и закрепите винтами. Разрезы должны быть тщательно очищены и сглажены для обеспечения лучшей посадки ступенек; После фиксации основания ступени могут быть запущены и зафиксированы. Шаги могут состоять из одной сплошной пластины или двух более узких пластин. Это зависит от наличия материала. Самое главное, чтобы все шаги выполнялись плотно и равномерно. Для крепления ступенек используются винты и гвозди;

При желании можно изготовить перила, только в этом случае важно обратить особое внимание на выбор и установку перил (лестничных ограждений). По окончании работ лестница окрашивается и покрывается лаком по вкусу владельца.

Рекомендация! Тщательно подготовьте лестничную площадку, неаккуратные осмотры и приготовления могут привести к появлению скрипов и колебаний лестницы.

Возможно, вас интересует, как построить деревянную лестницу на второй этаж: //6.//lestnica/derevyannaya/

Виды и типы конструкций
