Калькулятор для пандуса

В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм – мах угол 2,86°При высоте марша до 200 мм – мах угол 5,71°Для временных конструкцийпри высоте марша до 800 мм – мах угол 4,76°

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат – недоступность для людей с ограничениями.

Общая информация

Зато красиво…

Вот смотришь иногда на такой пандус, и возникает дикое желание усадить его проектировщика самого на коляску и заставить с утра до ночи задыхаться, в попытке взобраться на него с наскока. Говорить про то, что такое гранитное покрытие зимой – это ни что иное как горка, говорить вообще ничего не станем. Боимся, даже для паралимпийцев  задача будет невыполнимой.

Больше всего вопросов возникает к людям, которые подобные сооружения принимают в эксплуатацию, ведь на государственном уровне строго регламентировано, что  пандусы на лестницах должны отвечать множествам требований, которые мы рассмотрим далее.

Пандус лестницы для инвалидов, соответствующий всем нормам и требованиям

Терминология

Для начала давайте определимся с основными терминами, которые касаются данной темы:

• Адаптированный вход – лестница, оборудованная пандусом для подъема на высоту людей с ограниченными возможностями:
• Перила, бордюр – ограждения боковые, уберегающие от падения и облегчающие подъем;
• Инвалид – человек с нарушениями функций опорно-двигательного аппарата;
• Марш – пролет между двумя горизонтальными плоскостями подъема;
• Пандус – прямой спуск с определенным уклоном;
• Поперечный уклон – угол наклона подъема, перпендикулярный движению;
• Продольный уклон – угол соответствующий направлению движения.

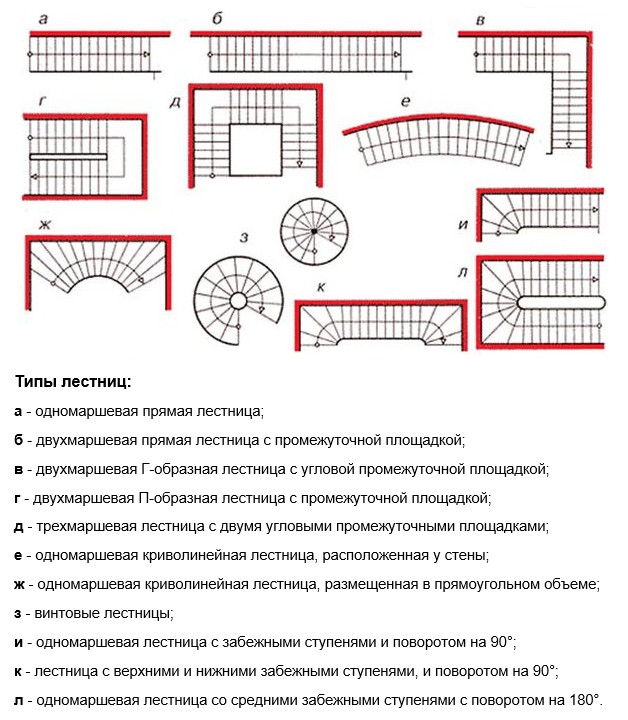

Лестницы и пандусы – основные определения

Разновидности пандусов

Согласно СНиП 35-01-2001, различают 2 категории пандусов:

Легкий мобильный пандус

1. Съемные – те, что хранятся в отдельных помещениях, и лишь в случае необходимости устанавливаются на место для использования по прямому назначению.

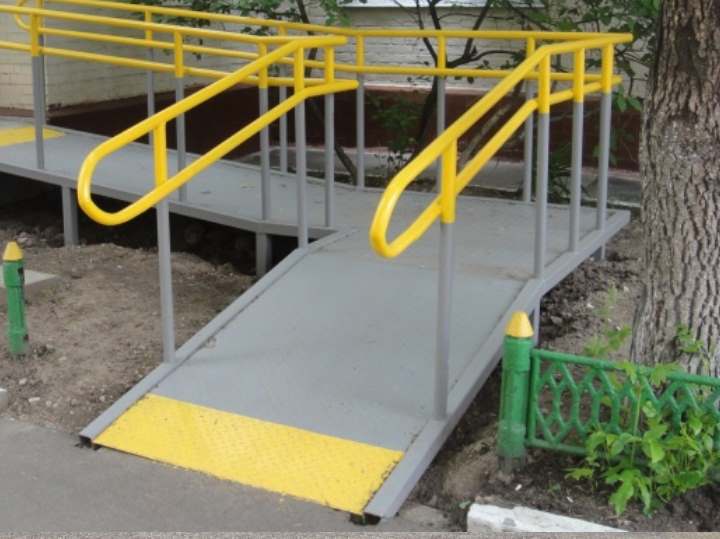

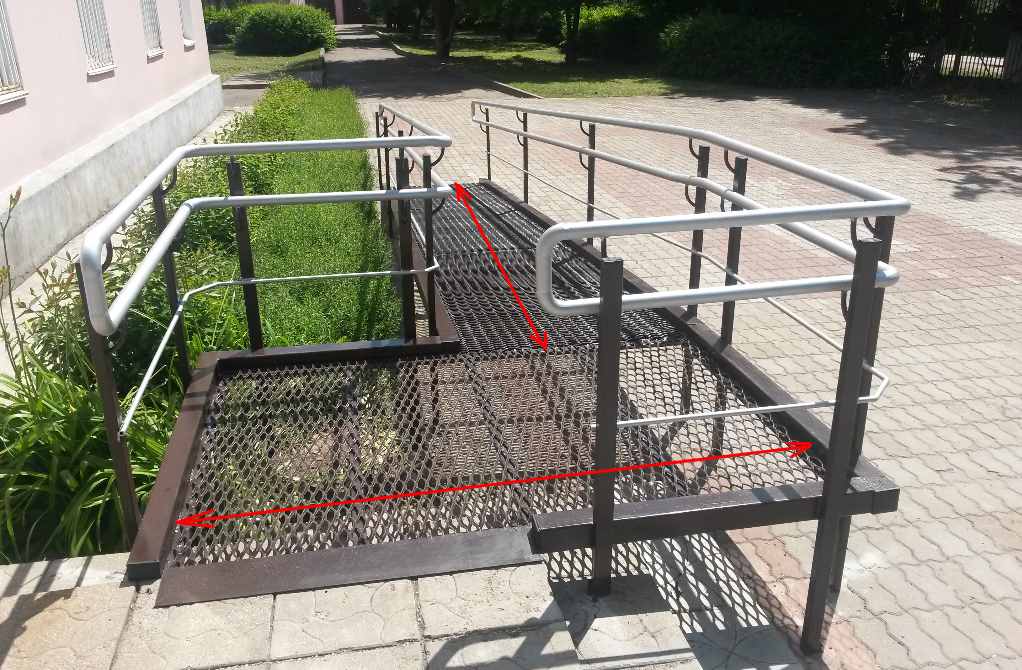

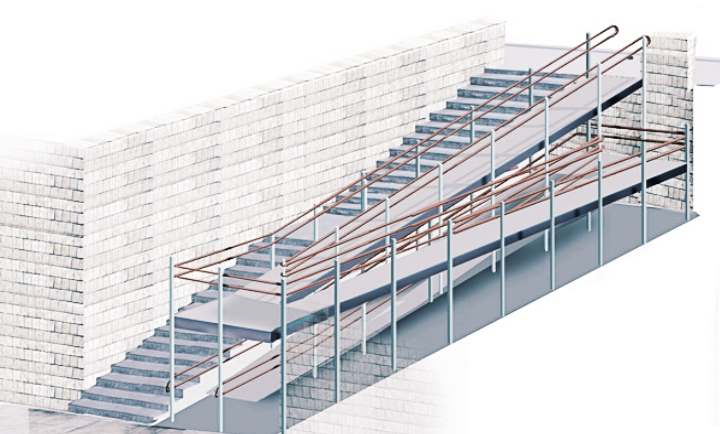

Лестница с пандусом металлическим.

1. Стационарные – капитальные сооружения, имеющие жесткое крепление и ограждения.

Каждая из этих категорий разделяется на несколько подвидов.

Съемные бывают:

Лестницы с пандусом телескопическим

1. Телескопическими – представляют собой прочные металлические полозья (из рифленой стали), способные раздвигаться в длину. Данные модели очень удобны, так как позволяют подстраиваться под разные лестницы, и обладают легким весом, что позволяет перемещать их в одиночку своими руками.

Мобильный складной пандус

1. Складными – по сути, то же самое, но имеется отличие в системе сборки изделия. Цена их достаточно низкая, а простая инструкция по установке не озадачит никого.

1. Рамповыми – достаточно мобильные конструкции, в виде переносных площадок, которые с успехом используются даже на различных производствах и складах при загрузке и разгрузке автотранспорта. Подобные пандусы очень удобны для подъема инвалида в автомобиль, если он не оборудован специальным подъемником.

Лестницы, пандусы и лифты: спецтехника для перевозки малоподвижных граждан

Без стационарных моделей не обойтись в местах с большой проходимостью, в поликлиниках и больницах, а также в местах проживания инвалидов.

Делятся они на:

Бетонный стационарный пандус, обложенный плиткой и камнем

1. Фиксированный – неразборная конструкция, которая в основном устанавливается на уличном входе и делается из того же материала, что и сама лестница, однако пристраиваемые металлические варианты тоже возможны.

Откидной пандус

1. Откидной пандус – подвижная конструкция, которая в неиспользуемом состоянии откидывается к стене или перилам. В таком положении их помогает удерживать специальный фиксатор, а для мягкого опускания и подъема, конструкция дополнительно оборудуется небольшими амортизаторами или пружинами. Чаще всего такие пандусы устанавливаются на лестничных клетках многоэтажных, многоквартирных домов.

Выдвижная рампа

1. Выдвижной пандус – наиболее часто такими рампами оборудуются автомобили, в частности – городские автобусы. Однако при желании автоматическую систему можно поставить и у себя дома.

Видео в этой статье покажет разновидности этих конструкций более широко.

Основные нормативные документы

Вовсе не обязательно пандус нужен только тогда, когда в доме проживает инвалид. Любая лестница, оборудованная таким дополнительным подъемом, станет намного удобнее. Вам будет легче поднимать коляски, тележки мото и вело транспорт. По пологому спуску маленьким детям будет намного интереснее и безопаснее спускаться, чем по крутым лестницам.

В общем, если вы все хотите точно узнать все про пандус, перед тем, как приступить к его возведению, то изучите следующие документы:

• СНиП 35-01-2001 – устанавливает технические нормы и характеристики пандусов для маломобильных граждан, а так же определяет требования доступности различных зданий для инвалидов. Вышел этот документ в 2001 году и уже успел устареть.

Стандартизированы даже размеры инвалидных колясок

• СП  – свод правил, вышедший не так давно и заменивший предыдущий документ. Он устанавливает новые требования к уклону, который с 8% снизился до 5%, и ширине подъема, которая теперь составляет 1,5 метра, вместо 1-го. Также имеются и другие важные изменения, поэтому, ориентируйтесь, прежде всего, на актуальную информацию.
• ГОСТ Р 51261-99 – определяет все требования к используемым ограждениям.

Уклон пандуса для автомобилей СНиП

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

, ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням. Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Что нужно учесть в конструкции

Требования к пандусу

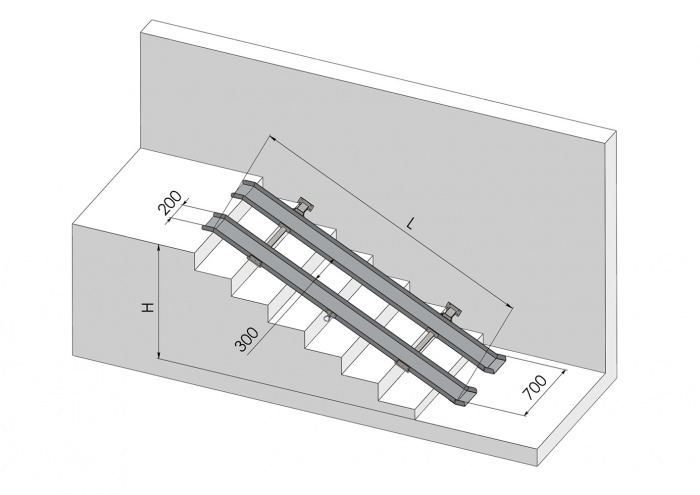

Длина швеллерных рельс необязательно может соответствовать размеру лестничного марша. Если в подъезде достаточно места, то можно немного поиграть с углом наклона. Дело в том, что, чем длиннее будут рельсы, тем меньше будет угол по отношению к горизонтальной поверхности, благодаря этому наклон всей конструкции пандуса будет более пологим, что, в свою очередь, даст возможность инвалиду на коляске самостоятельно преодолевать этот уклон в том или ином направлении.

Что касается лестничного марша подъезда, то он не имеет нужного нам угла наклона, поэтому если, в силу нехватки места на площадке подъезда, мы будем вынуждены сделать швеллера по длине марша, то наклон пандуса будет достаточно крут, и человек в коляске сможет воспользоваться им лишь при условии, если с ним будет сопровождающий. Обсудим как раз этот случай.

Расчет пандуса: высота ограждения, длина, уклон пандуса для инвалидов ⋆

Самый простой и быстрый способ соединить две горизонтальные площади, которые находятся на разных уровнях – это постройка ступеней. Но есть исключения, когда просто ступенями обойтись невозможно

, ведь например людям с ограниченными способностями подняться в коляске даже на 2-3 ступени практически невозможно без посторонней помощи, да и автомобили еще совершенно не приспособлены для передвижения по ступеням. Решению этой проблемы поможет постройка пандуса и самые распространенные материалы для сооружения пандуса это бетон и металл.

Пандусы подразделяются на такие виды, как:

• Стационарные, которые устанавливаются на постоянной основе обычно при входе в какие либо помещения
• Откидные, их устанавливают, если пространство прохода ограниченно и раскладывают только при необходимости. Обычно такие пандусы крепятся специальными фиксаторами к стене прохода.
• Съемные пандусы бывают в виде рамп, ролл пандусов, телескопических или раздвижных конструкций. Они устанавливаются для преодоления определенного препятствия в данный момент времени. Их удобство в том, что они мобильны, есть возможность их сложить и в компактном виде перевозить с места на место, применяя по мере необходимости.

Но перед тем, как сделать пандус своими руками, необходимо рассчитать правильно угол уклона и длину пандуса.

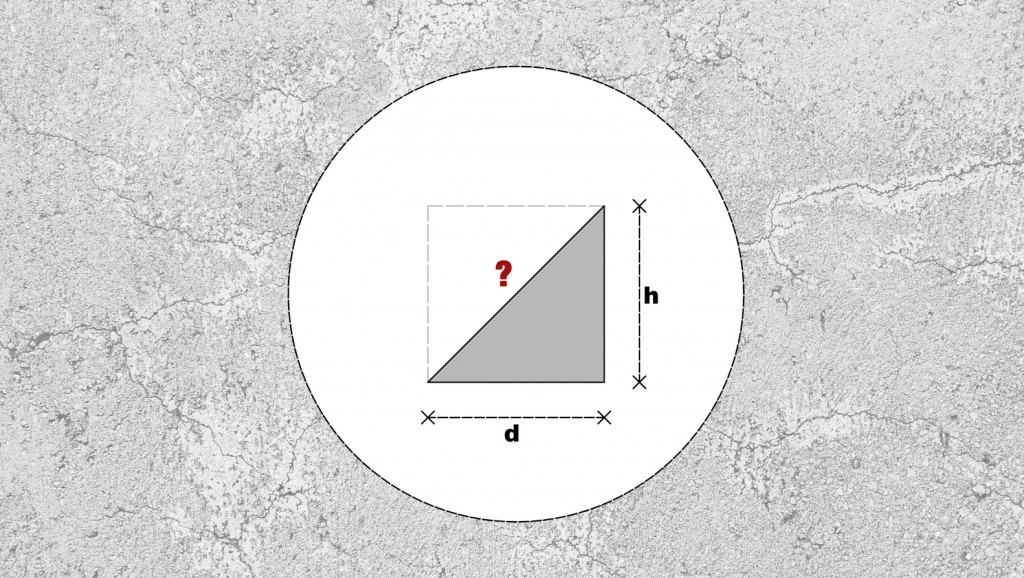

Расчет пандуса проводят согласно нескольких величин: угол наклона, ширина и длина.

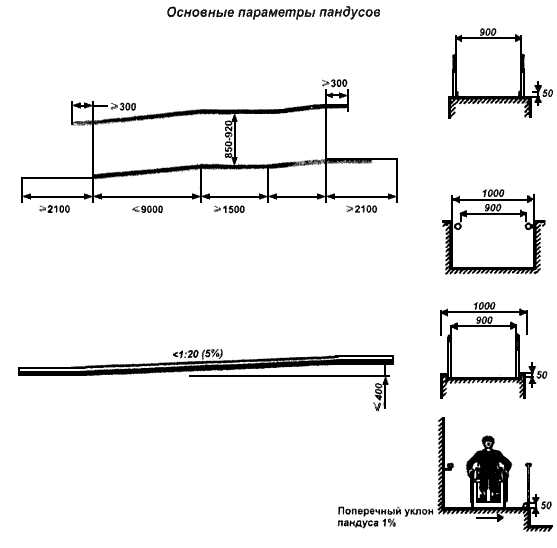

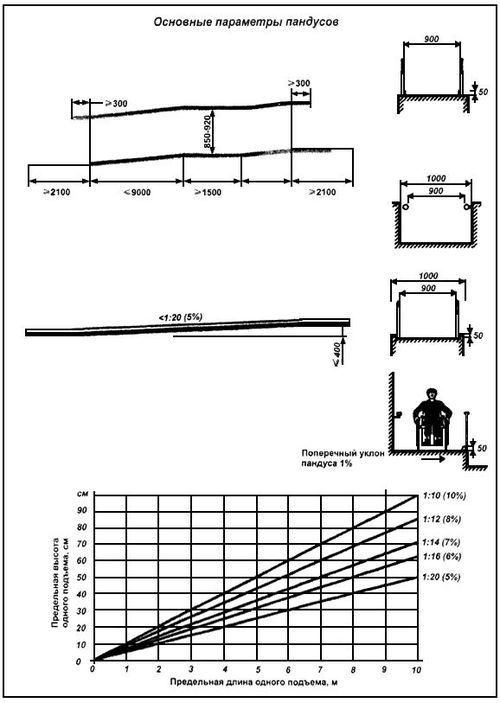

Параметры для сооружения пандуса

Уклон пандуса для инвалидов, которые передвигаются при помощи инвалидной коляски, рассчитывается в градусах и согласно требованиям ГОСТ не должен превышать 2.9 градуса или 5% на 80 см длины для стационарного сооружения.

Если пандус устанавливается временно, на непродолжительный срок и разница в высоте между площадками не более 50 см, то максимальный уклон пандуса для инвалидов допустим в 4.

8 градуса или 8%, при минимальной ширине конструкции для одностороннего движения 1 метр см, для двухстороннего соответственно в 2 раза шире.

В начале и конце подъема, а также на каждые 80 см подъема необходимо предусматривать ровную площадку, которая по своим размерам должна превышать габариты коляски, для возможности разворота. Правильная конструкция пандуса имеет обязательные бортики по краям, для предотвращения соскальзывания колес. Высота ограждения пандуса не менее 5 см.

Также для более комфортного и безопасного передвижения, пандус оборудуют поручнями, которые располагаются с двух сторон сооружения с внутренней стороны. Перила должны начинаться не менее чем за 30 см от начала подъема и быть непрерывными по всей длине пандуса для взрослых на высоте 70 и 90 см, а для детей 50 см, максимальный диаметр перил 30-50мм.

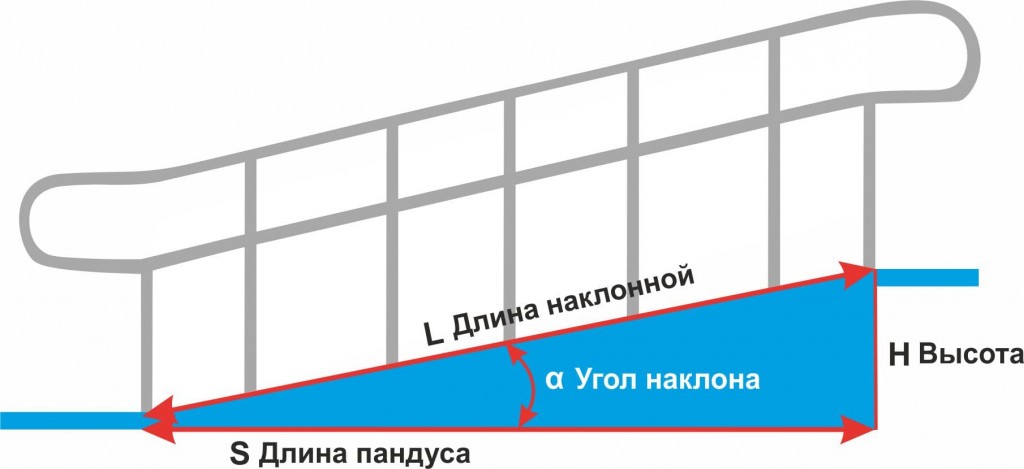

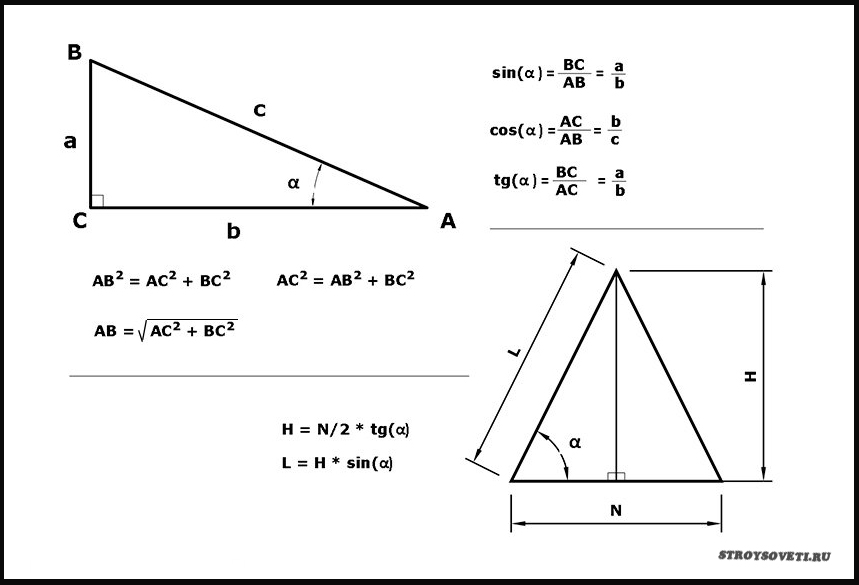

Рассмотрим подробно, как рассчитать длину пандуса. Существует очень простой алгоритм расчета длины пандуса, в котором принимаем за основу необходимый угол наклона сооружения. Вычисляем длину по формуле: 1:угол наклона*высоту подъема = длина пандуса в метрах.

Например, длина пандуса с углом наклона в 8% при подъеме на 90 см составит 1:8*90=11,25 метров.

Установка пандуса в подъезде обязательна, особенно если там проживает человек, с ограниченными способностями, вынужденный пользоваться инвалидной коляской для передвижения.

При расчете и выборе конструкции учитывают особенности параметров инвалидной коляски: ее размеры, высоту и расстояние между колес, вес.

Если предполагается не слишком частое использование пандуса и есть ограничение в пространстве, то возможна установка откидного подъемника, но наиболее часто используются стационарные, которые изготавливают из металла. Для безопасности использования в зимний период, пандус можно покрыть специальным покрытием или металлизированной полосой, которая имеет фактуру, как у наждачной бумаги.

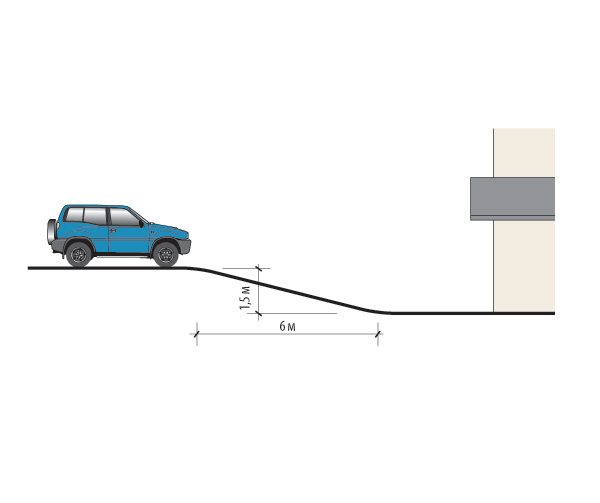

Автомобильные пандусы

Оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%. Рекомендуемая ширина – на 20-40 см должна превышать ширину ворот.

Обычно устройство пандуса из бетона делают монолитным и используют для автомобильных подъездов в гараж, а также для большегрузных транспортных средств.

Если в паспорте автомобиля указаны технические характеристики, такие как угол рампы, максимальный наклон плоскости и угол свесов переднего и заднего, то конечно правильно воспользоваться этими данными для расчета параметров пандуса.

Выполняются работы по сооружению пандуса по технологии устройства бетонной площадки. Лучше всего заменить грунт до отметки промерзания на песчано-гравийную смесь и сделать каркас из арматуры.

Если машина имеет не слишком большой вес, то будет достаточно по верху пандуса армировать бетон сеткой металлической с ячейками 100-150 мм и толщина нити 6 мм. Для более тяжелого автомобиля рекомендуют пустить сетку и понизу также.

Во избежание скольжения машины пандус покрывают битумной краской или специальными металлизированными полосами.

Адаптация пандусов для МГН

В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП

2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм — мах угол 2,86°При высоте марша до 200 мм — мах угол 5,71°Для временных конструкцийпри высоте марша до 800 мм — мах угол 4,76°

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д.

Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе.

Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам.

Как результат — недоступность для людей с ограничениями.

Нормативы для пандусов 2018

По нормативам СП (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.

ГОСТ Р 51261-99 содержит технические требования к стационарным опорным 30-102-99 содержит требования к входной

2012 содержит предписания по доступности зданий и сооружений для маломобильных групп населения

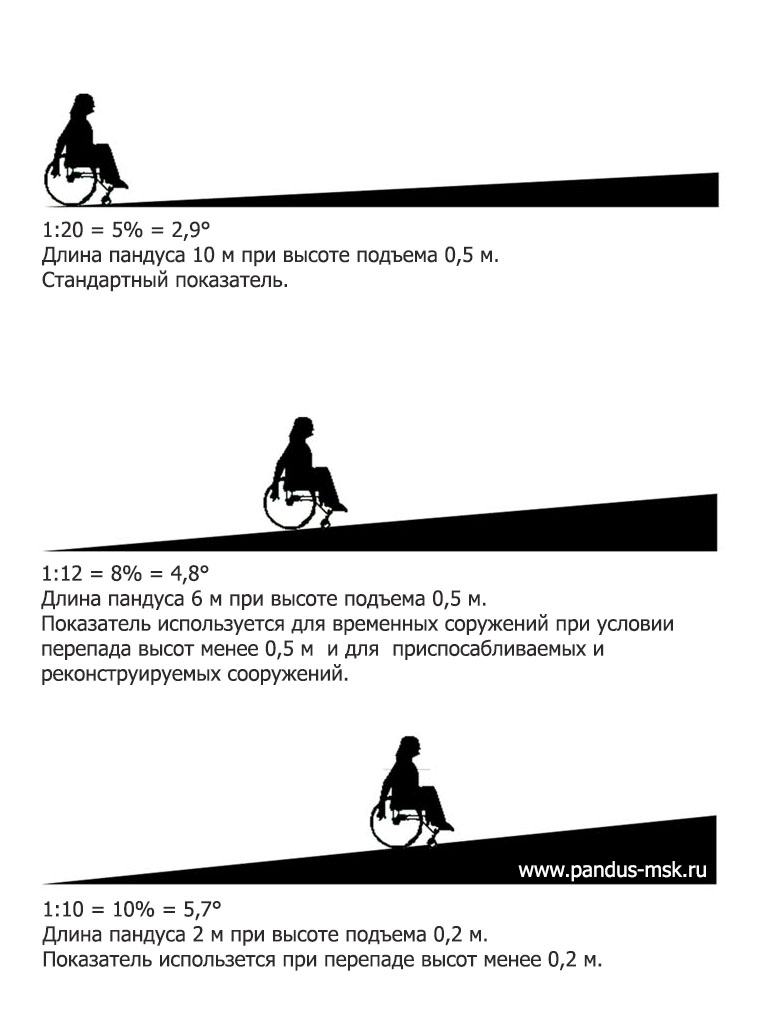

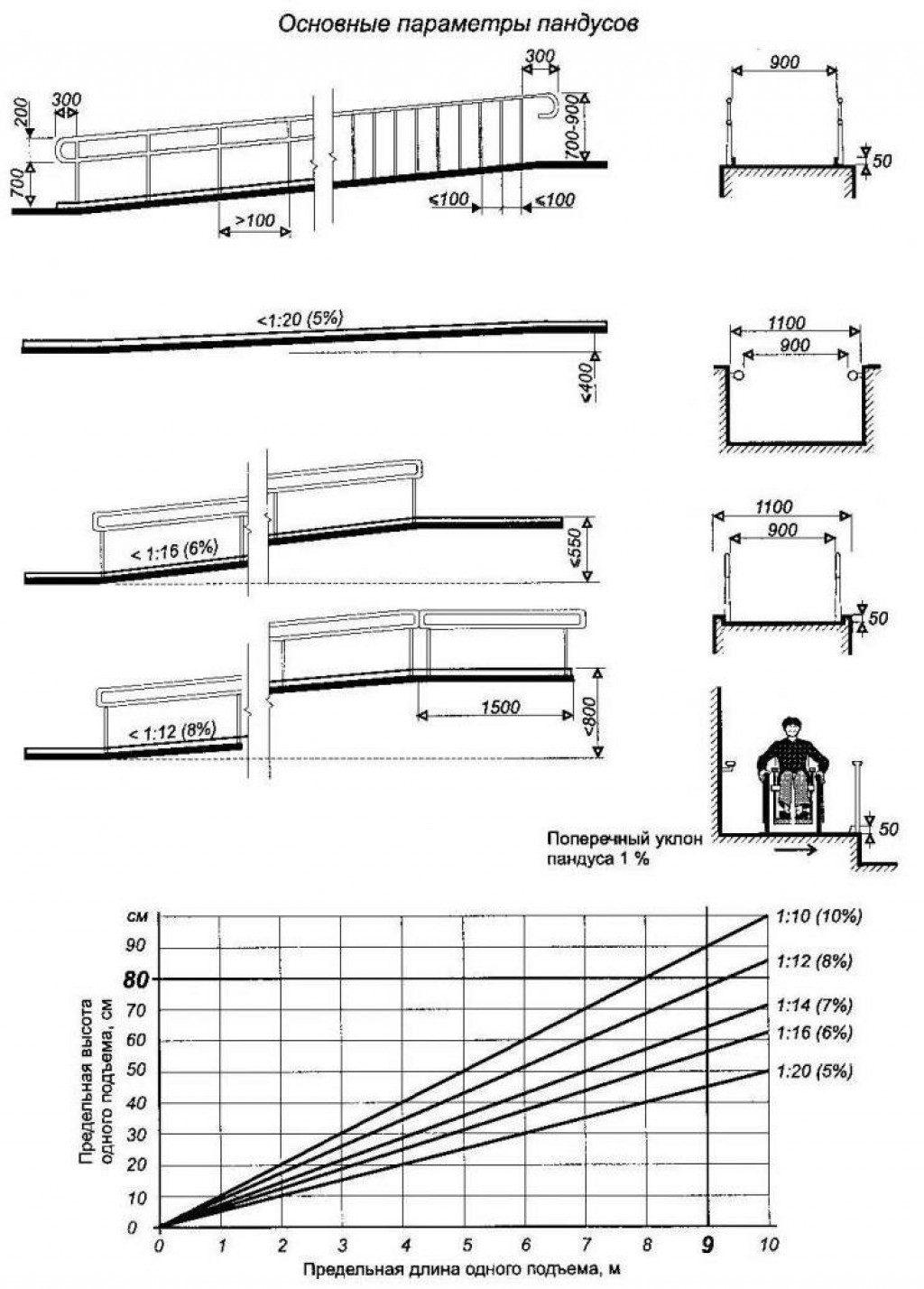

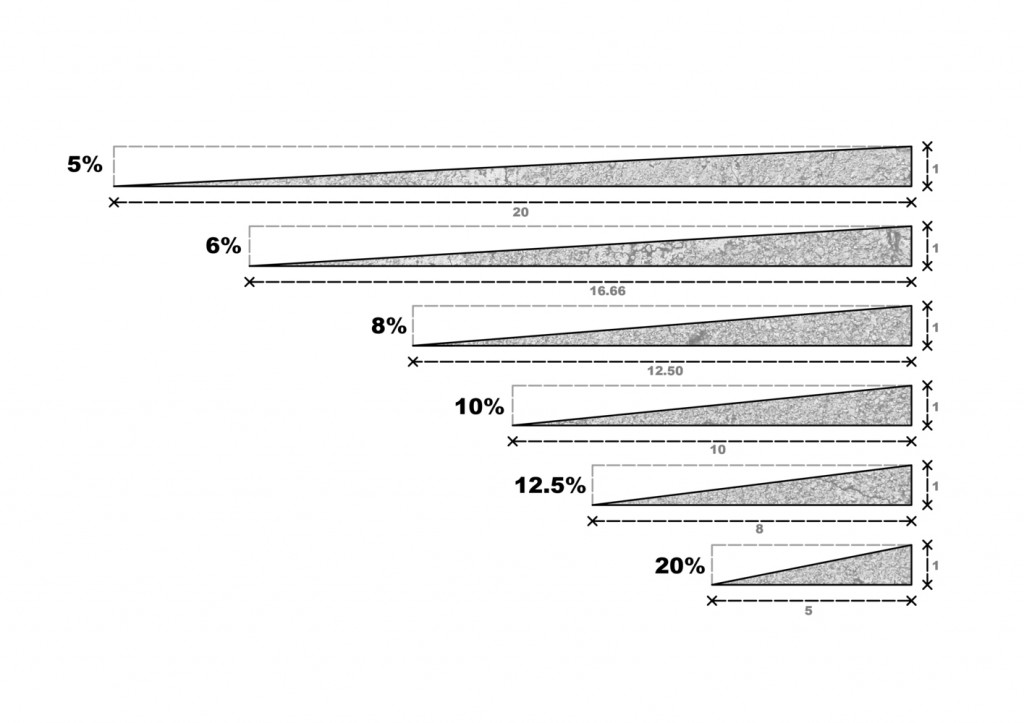

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами.

В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).

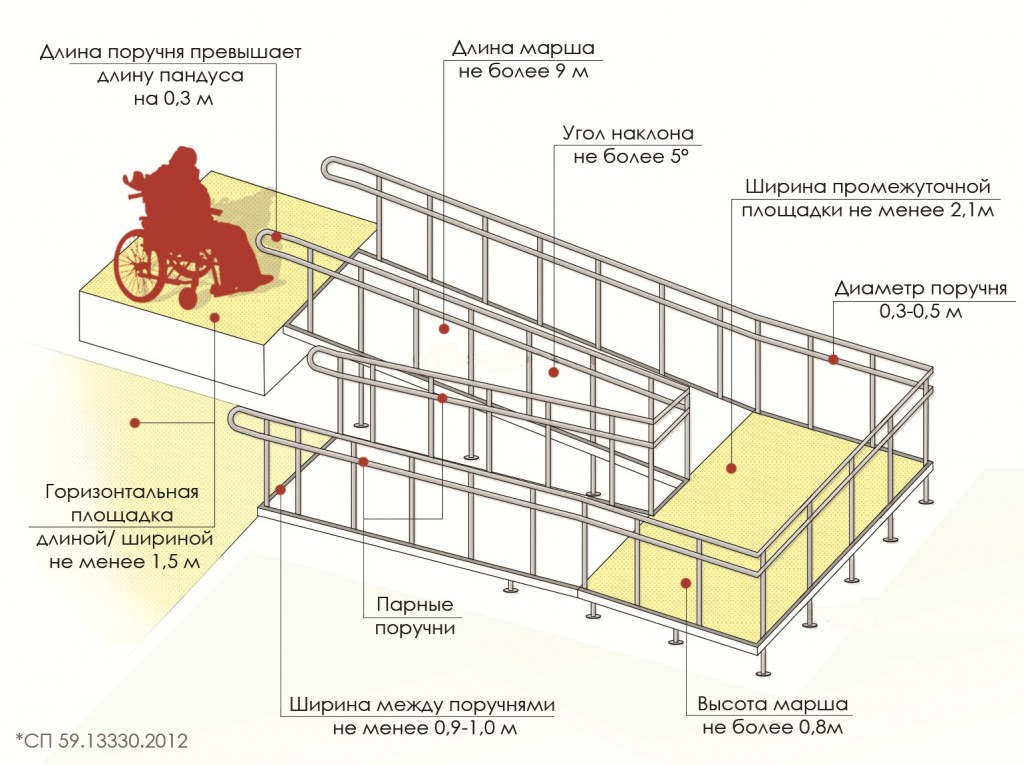

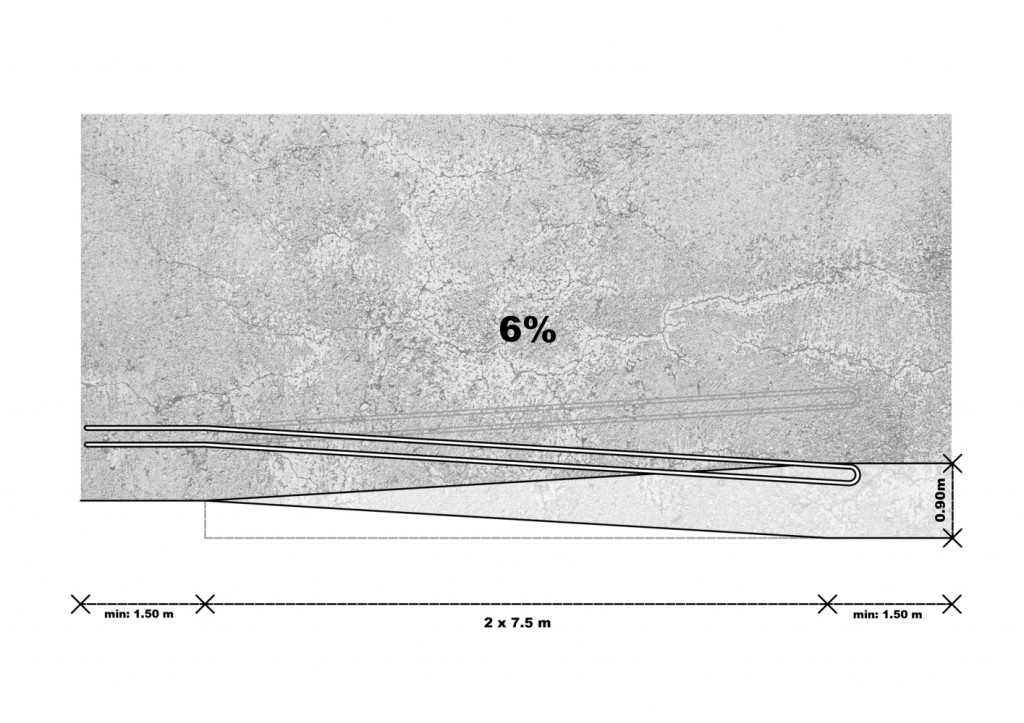

• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать  разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

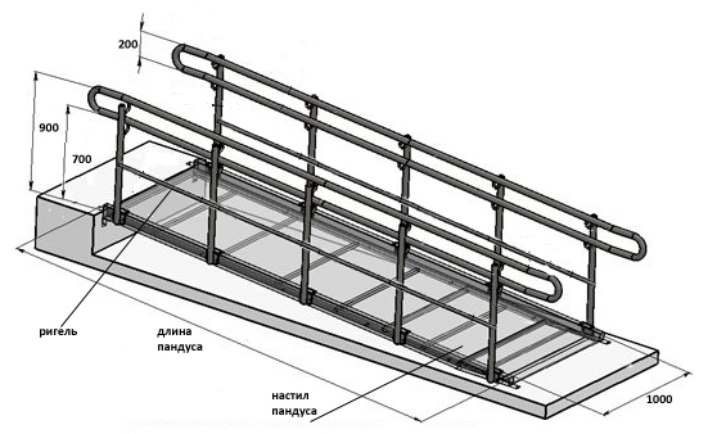

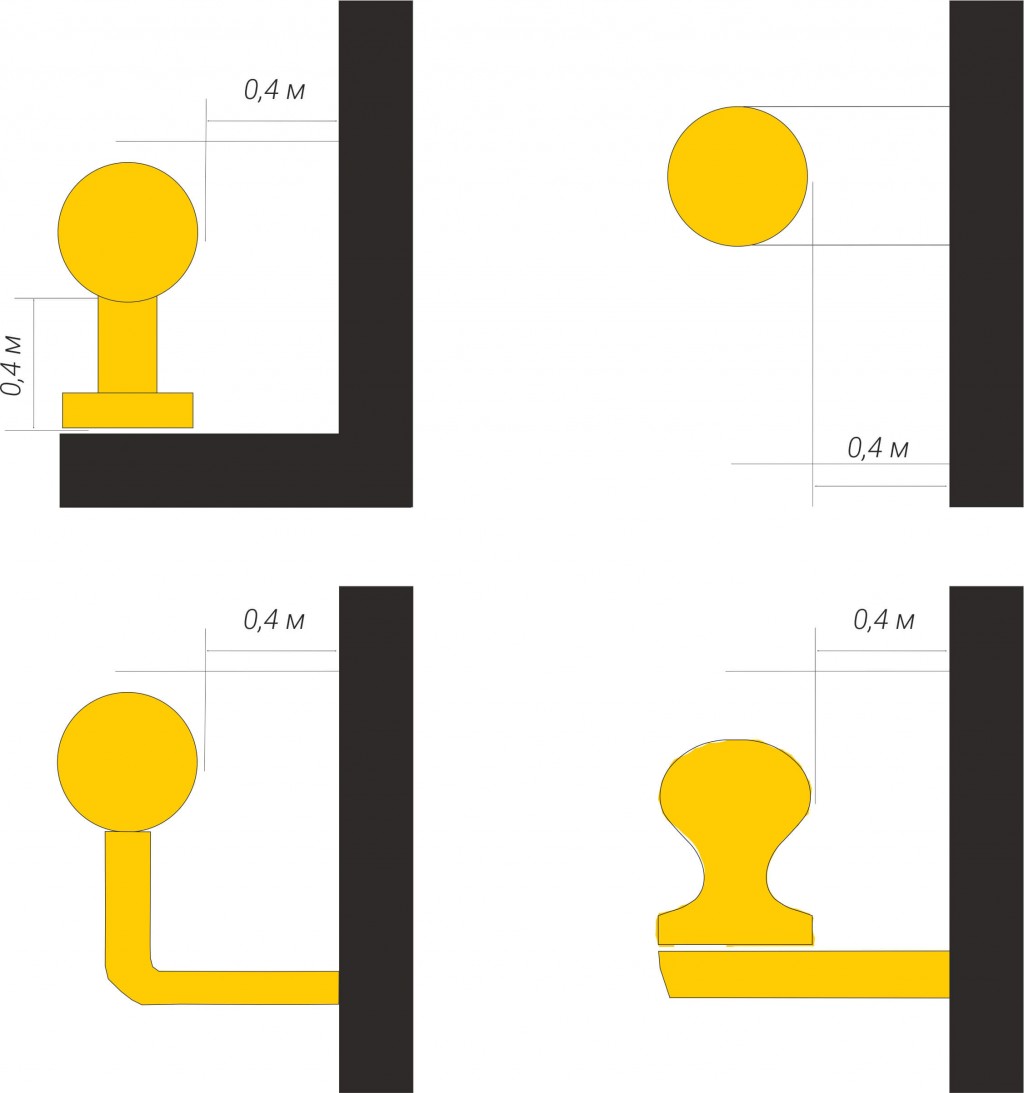

Поручни для пандуса

— В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.

— Верхний поручень расположен на высоте 900 мм.

— Расстояние между поручнями 900-1000 мм.

— Перила должны быть круглого сечения с диаметром от 30 до 50 мм.

— Начало и конец маркируются предупредительными полосами.

— Нижний поручень должен быть на расстоянии 700 мм.

— При высоте пандуса более 0,45 м необходимо наличие бортиков высотойне менее 0,05 м.

— Покрытие пандуса должно обладать противоскользящим эффектом.

— Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.

— Поручни с внутренней стороны не должны прерываться.

— Поручни изготавливаются из металла и устанавливаются с обеих стороннаклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

• Опорными поручнями. Расстояние между  поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
• Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.

ВОПРОСЫ ПО АДАПТАЦИИАВТОПАРКОВКА ДЛЯ МГНАДАПТАЦИЯ ТРОТУАРОВ ДЛЯ НЕЗРЯЧИХАДАПТАЦИЯ ЛЕСТНИЦ ДЛЯ МГНАДАПТАЦИЯ ВХОДНОЙ ГРУППЫАДАПТАЦИЯ ХОЛЛА В ПОМЕЩЕНИИАДАПТАЦИЯ САНУЗЕЛА ДЛЯ НЕЗРЯЧИХАДАПТАЦИЯ ЛИФТОВ ДЛЯ МГН

НАШЕ ПРЕИМУЩЕСТВО — ДОЛГОЛЕТНИЙ ОПЫТ и КАЧЕСТВО!

Порядок работы

1. После того как положение плоскости относительно пандуса окончательно определено, следует разметить площадку под будущую конструкцию. Для этого используйте шнуры и колышки. Старайтесь в первую очередь выдержать внутреннюю ширину пандуса.

2. После разбивки необходимо устроить фундамент под кирпичные стенки. Сечение балки под стенку в полкирпича 200х200 мм.

3. Растягиваем шнуры согласно уклону подъёмной плоскости.

4. Затем выкладываем опорные стенки из кирпича согласно выбранному принципу устройства пандуса. Если пандус огибает угол, нужна только одна стенка (вторая — стена здания).

Внимание! Армирование стенок, особенно углов, имеет большое значение — они должны выдержать нагрузку от засыпки и трамбовки. Применяйте кладочную сетку каждые 2 ряда.

5. Кладку следует выдержать 21 сутки.

6. Засыпаем пазуху между стенками с трамбовкой каждые 200–300 мм. Трамбовать следует аккуратно, особенно возле стен.

7. Прокладываем геотекстиль или полиэтилен (чтобы бетон не смешивался с засыпкой)

8. Вяжем арматурный каркас. Расстояние от подушки до сетки — 50 мм. Каркас должен заходить на стенки.

Внимание! Не забывайте устанавливать барьеры.

9. Устанавливаем отбортовку на дюбеля или поджимаем щиты снаружи. На щитах ставим отметки верха плоскости.

10. Бетонирование пандуса производится снизу-вверх.

Опалубку можно снимать на следующий день. Через 28 дней можно устанавливать поручни или возводить стены.

Бетонный пандус может служить основой для асфальта, тротуарной плитки или другого вида отделки. Его точные размеры определяются нуждами конкретного объекта. Но основные принципы его конструкции, описанные в этой статье, остаются неизменными.

Виталий Долбинов,

Пандусы для инвалидов-колясочников

Согласно существующим нормативам, каждое здание общественного пользования должно иметь хотя бы один вход, оборудованный специальной наклонной поверхностью, которую называют пандус, для проезда инвалидных колясок.

За последние годы в Российской Федерации этим вопросам уделяется большое внимание со стороны законодательных структур. Принятые законодательные нормативы содержат статьи, требующие обязательного строительства специальных конструкций и сооружений для возможности передвижения людей, находящихся в инвалидных колясках.

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
2. раскладные рамповые, отличающиеся набольшим весом;
3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

Ролл пандус.

Конструкции стационарных спусков

Капитально установленным пандусом для инвалидных колясок называют строительную конструкцию из бетона, каменных материалов или металла, имеющую ровную поверхность с нормативным углом наклона. В верхней и нижней точке такого сооружения расположены горизонтальные площадки для возможной остановки после спуска или подъема. Они значительно облегчают процесс пользования наклонным подъездом.

Требования норм и правил определяют монтаж пандусов во всех случаях несовпадения горизонталей примыкающих поверхностей более 50 мм. При перепаде высот более 200 мм конструкция должна состоять из трех основных элементов:

1. верхней горизонтальной платформы;
2. наклонного спуска для перемещения;
3. нижней площадки или ровной прилегающей поверхности с твердым покрытием.

Размеры остановочных платформ и ширина пандуса должны соответствовать габаритам выпускаемых колясок. В случае длины наклонного спуска более 9 метров, предусматривается промежуточная поворотная площадка, от которой начинается второй маршевый подъем.

При разнице меньше 200 мм, горизонтальные платформы не устанавливаются, а конструкция проезда представляет собой упрощенный перекатный мостик. В отдельных случаях при крайне стесненном пространстве допускается возведение винтовых сооружений или установка механических подъемников.

Дорожка и площадки с внешней стороны должны ограждаться устойчивыми перилами с нормируемой высотой. Для обеспечения устойчивости стационарный пандус, как и любая капитальная строительная конструкция, должен иметь опорный фундамент, способный нести данную весовую нагрузку.

Действующие строительные нормы

Требования к конструкции пандусных спусков для передвижения инвалидных колясок определяются тремя действующими документами:

• СНиП 35-01-2012;
• Свод Правил ;
• ГОСТ Р 51261-99.

В СНиП подробно изложены все конструктивные требования к размерам пандусов для инвалидов при стационарных условиях монтажа. Указаны необходимые углы наклона маршей, их ширина, предельная длина, размеры площадок и дополнительные установочные элементы в виде перильных ограждений, страховочных бортиков и другого.

Свод Правил (СП) — это более актуальная расширенная редакция СНиП. Указанные в нем нормативы несколько отличаются в сторону уменьшения углов наклона пандусной дорожки и ее предельной длины, увеличения ширины проезда и габаритов площадок, устройства дополнительных элементов для обеспечения большей безопасности и удобного пользования.

Адаптация пандусов для МГН

В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм – мах угол 2,86°При высоте марша до 200 мм – мах угол 5,71°Для временных конструкцийпри высоте марша до 800 мм – мах угол 4,76°

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе.

Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам.

Как результат – недоступность для людей с ограничениями.

Нормативы для пандусов 2018

По нормативам СП (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам Р 51261-99 содержит технические требования к стационарным опорным 30-102-99 содержит требования к входной 59.

содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона – это соотношение длины к высоте подъема.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать  разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

Поручни для пандуса

– В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.

– Верхний поручень расположен на высоте 900 мм.

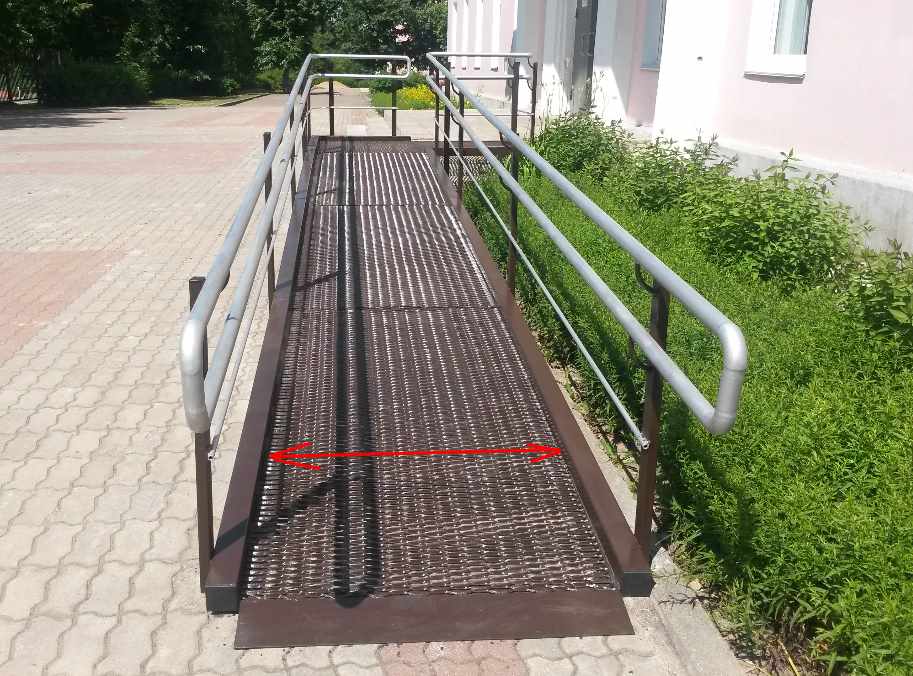

– Расстояние между поручнями 900-1000 мм.

– Перила должны быть круглого сечения с диаметром от 30 до 50 мм.

– Начало и конец маркируются предупредительными полосами.

– Нижний поручень должен быть на расстоянии 700 мм.

– При высоте пандуса более 0,45 м необходимо наличие бортиков высотойне менее 0,05 м.

– Покрытие пандуса должно обладать противоскользящим эффектом.

– Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.

– Поручни с внутренней стороны не должны прерываться.

– Поручни изготавливаются из металла и устанавливаются с обеих стороннаклонной площадки.

Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:

• Опорными поручнями. Расстояние между  поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
• Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.

Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.

ВОПРОСЫ ПО АДАПТАЦИИАВТОПАРКОВКА ДЛЯ МГНАДАПТАЦИЯ ТРОТУАРОВ ДЛЯ НЕЗРЯЧИХАДАПТАЦИЯ ЛЕСТНИЦ ДЛЯ МГНАДАПТАЦИЯ ВХОДНОЙ ГРУППЫАДАПТАЦИЯ ХОЛЛА В ПОМЕЩЕНИИАДАПТАЦИЯ САНУЗЕЛА ДЛЯ НЕЗРЯЧИХАДАПТАЦИЯ ЛИФТОВ ДЛЯ МГН

НАШЕ ПРЕИМУЩЕСТВО – ДОЛГОЛЕТНИЙ ОПЫТ и КАЧЕСТВО!

Кто должен устанавливать пандус

Установка пандусов в многоквартирных домах без согласования с ТСЖ – запрещена. Статья 19 Конституции РФ говорит о равенстве прав и свобод всех граждан. Для обоснования монтажа устройств есть закон РФ «О социальной защите инвалидов в Российской Федерации». Статьи этого закона, а именно 15 и 16 устанавливают право инвалидов на доступ в общественные места, здания и сооружения наравне со всеми.

ТСЖ отвечают за эксплуатацию входов в подъезд и самих подъездов. Это значит, что без их согласования монтаж каких-либо устройств на подведомственной им территории невозможен.

После вступления в силу Жилищного Кодекса, перестала существовать норма, когда необходимо было получать согласие 2/3 количества жильцов подъезда для установки дополнительных устройств.

Это облегчает работу по получению согласований, и обратиться с просьбой об установке пандуса может один человек. Для получения разрешения нужно написать заявление в местный ЖЭК и оформить необходимые документы. При подаче заявления необходимо указать ссылки на законы и предоставить фотографию лестничного марша, где планируется установка оборудования.  На рассмотрение заявления у чиновников есть 30 дней. После согласования ЖЭК силами своих рабочих проводит установку съезда — выезда.

Возможен ли монтаж своими руками, нужно уточнять в ТСЖ.

Установка всех элементов проводится по утвержденным техническим регламентам. Неправильно или самовольно установленные устройства подлежат демонтажу, а на виновных накладывается штраф.

                        ВАЖНО! Двери в подъезд после установки устройства должны открываться и закрываться. Проход по лестнице для жильцов не должен быть ограничен после монтажа устройств.

Делаем въезд своими руками

Рассмотрим, как самостоятельно залить бетонную отмостку. После того, как определены ширина и наклон, разрешено приступать к работам:

• очистить верхний слой почвы на 30-40 сантиметров;
• покрыть поверхность геотекстилем;
• насыпать слой песка и утрамбовать виброплитой;
• повторить процедуру с песком;
• далее укладывают слой щебня или гравия;
• между стенами и въездом должен образоваться зазор до 3 сантиметров;
• установить деревянное ограничивающее устройство, чтобы бетон принял форму и не растекся;
• положить слой утеплителя;
• далее связать арматурный каркас;
• залить поверхность бетоном со щебнем;
• в конце, для создания ровного въезда, заливается бетон с песком и разравнивается.

Мало правильно забетонировать площадь, нужно также грамотно ее высушить. Конструкцию требуется укрыть от осадков на месяц. Верное соблюдение всех требования обеспечивает долгую службу стяжки.

Допустимые значения угла наклона пандуса

• Допустимый угол уклона пандуса должен быть не круче 1:20 = 5%, а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
• При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 = 10%
• На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 = 8% при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
• Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
• В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м. Угол уклона пандуса будет равен 2,9 градусам.

1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д. Угол уклона пандуса будет равен 4,8 градусам.

1:10 = 10% — т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д. В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

Чтобы получить пандус, соответствующим всем требованиям, достаточно обратиться к профессионалам!

Необходимые инструменты и материалы

Для изготовления откидного двухколейного пандуса для подъема на первый этаж потребуется:

• профильная труба длиной ¾ лестницы 25 х 50 мм;
• два металлических гнутых швеллера № 18-24 с толщиной 3-4 мм или 4 уголка 100 х 65 мм длиной (в соответствии с длиной лестничного марша);
• 3 дверные стальные петли;
• профильная труба 25 х 32 мм (2 м);
• 0,5 м полосы стальной 50 х 2,5 мм;
• анкерные болты для крепления к стене;
• сдвижная или поворотная защелка;
• сварочные электроды.

Для самостоятельного изготовления пандуса нужно использовать не горячекатаный тяжелый, а тонкостенный гнутый швеллер. Он существенно легче, а его прочности и жесткости достаточно для того, чтобы легко выдержать массу инвалидной коляски и человека. В целях удешевления швеллер разрешено заменить неравнополочными уголками, которые сварены вдоль широкой полки и образуют П-образную конструкцию.
