Делаем фундамент из блоков фбс, пошаговая инструкция

Зачем нужен фундамент

Термин «фундамент» произошёл из латыни. «Fundamentum» означает «основание».

Фундамент — подземная или подводная часть сооружения, которая передаёт его грунтовому основанию статическую нагрузку, создаваемую весом сооружения, и дополнительные динамические нагрузки, создаваемые ветром либо движением воды, людей, оборудования или транспорта. Правильно спроектированный фундамент передаёт все нагрузки грунту таким образом, что исключается возможность недопустимой осадки и разрушения сооружения.

Энциклопедия Колльера

Фундаменты спасают дом от проявлений «дурного характера» сложных грунтов и не только от грунтовых вод, но и от обычных, «штатных» осадков. Основание должно выдерживать вес постройки. Можно выстроить роскошный и очень дорогой дом, но если конструкция, глубина и материал фундамента были выбраны неправильно, даже на самой благополучной почве здание даст осадку и потрескается. Прежде чем выстроить фундамент из блоков, надо точно убедиться, что он подойдёт для данного сооружения.

Принцип работы арматуры

Схема армирования.

Армирование – это скелет в теле подпорной стенки, который поможет ей устоять и не рухнуть при больших нагрузках. Армирующая сетка, в отличие от бетона, устойчива к растяжению и, принимая на себя большую нагрузку, не деформируется и не лопается. Армирование фундамента даст подпорной стене надолго сохранять целостность, что важно при любом строительстве. Арматурный каркас располагают таким образом, чтобы при заливке он был не ближе 5 см к наружным поверхностям. При правильном армировании фундамента необходимо рассчитать сечение стальной проволоки и размер ячеек каркаса. Необходимо правильно связывать армирующую проволоку в траншее, чтобы она не смещалась во время заливки бетона. Возможно применение сварочного аппарата для связывания проволоки в единое целое. Но лучше всего применять проволоку для связывания стальных прутов.

Преимущества и недостатки этой конструкции

Вот что собой представляет блочный фундамент: железобетонная подушка и вертикальные стены из самих блоков.

Но такого фундамента есть свои недостатки – поднять бетонные блоки для фундамента может только кран. А это, конечно, затраты. Но это, пожалуй, таки единственный его серьезный минус. Зато во всем остальном может все работы может делать даже любитель. Но стоит заметить, что сам фундамент из ФБС, конечно, всегда уступает в плане жесткости и надежности монолитному, зато радует более доступной ценой и простотой работы с ним.

Современный фундамент из блоков ФБС просто идеален для грунтов, в которых слишком много песка. А вот для мягких и рассыпчатых грунтов он не подходит – попросту просядет. Интересное наблюдение: из-за серьезных сил пучения фундамент из блоков может выгнуть – а ведь жесткий ленточный и вовсе могло разорвать. Ведь пытаться снизить пучение почвы путем ужесточения нулевого уровня – нерационально, в этом случае есть смысл только утеплять почву и сам фундамент. Вот в чем еще хорош ленточный фундамент из блоков – в виду отсутствия монолитности, т.е. благодаря наличию кладочных швов, он обладает ценной гибкостью и подвижностью.

Еще один плюс: строительство фундамента из блоков ФБС можно осуществлять в дождь, и в снег – ему ничего не страшно.

Преимущества бетонных стен

Блоки ФБС используются в строительстве уже долгое время. И сейчас они не потеряли популярность благодаря следующим преимуществам:

• Высокая скорость работ. Блоки заводского изготовления полностью готовы к эксплуатации. Нет необходимости тратить время на твердение бетона.
• Выгодная стоимость при использовании типовых блоков.
• Простота технологии укладки.

Бетонные блоки широко используются строительными компаниями. При выборе такого варианта подпорной стенки для частного дома, стоит учесть несколько особенностей:

• Необходимость использования грузоподъемной техники. В зависимости от размеров один элемент весит от нескольких сотен килограмм до нескольких тонн. Установить такой груз вручную не получится.
• Большая масса повлияет и на транспортные расходы. Доставка изделий с завода на участок может обойтись дорого.
• Потребность в квалифицированных специалистах. Чтобы надежно закрепить элемент на крюк подъемной техники, необходима помощь стропальщика. Также могут возникнуть вопросы с разгрузкой, складированием и установкой в проектное положение.

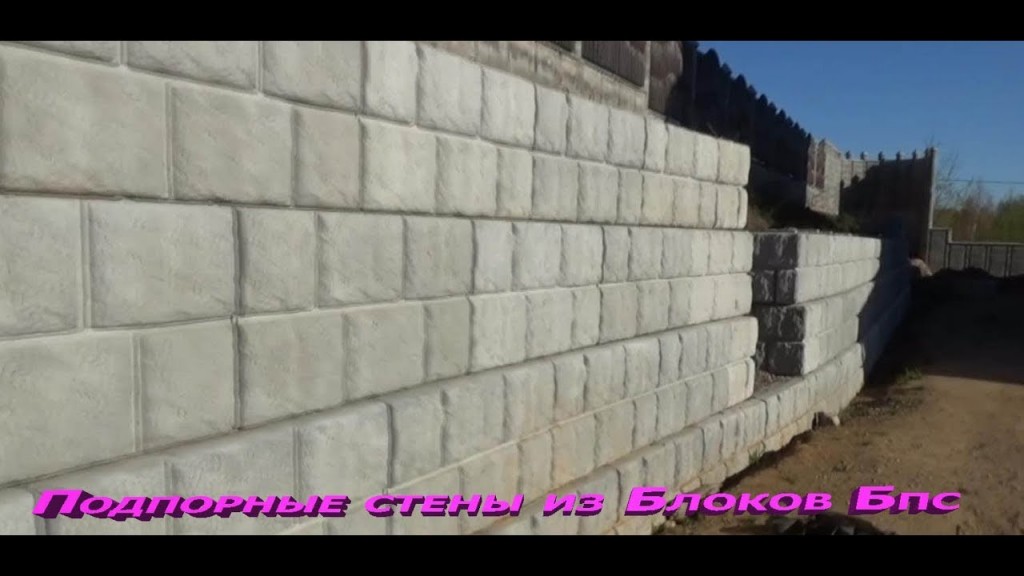

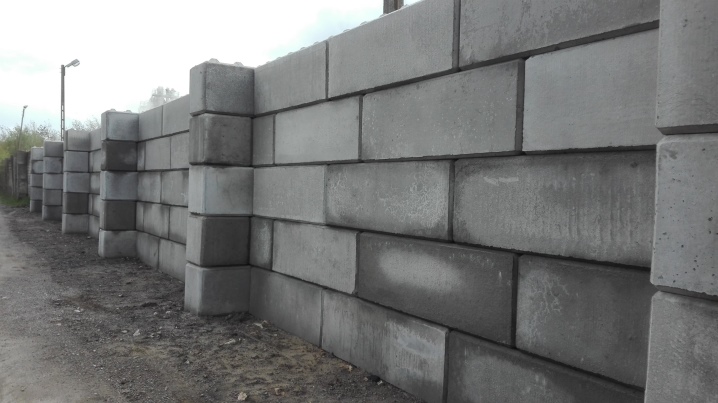

Подпорная стенка из ФБС с контрфорсами, вид в плане.

Перед тем как использовать фундаментные блоки для частного строительства, нужно тщательно взвесить все «за и против».

Алгоритм строительства блочного фундамента

Так как перед рытьем котлована или траншеи наверняка производилась разбивка без особой скрупулезности, хозяину обязательно нужно проследить, чтобы подобная халатность не была допущена при переносе осей фундамента на подготовленную основу:

• Четкий контур будущего фундамента нужно отметить с помощью лазерных устройств.
• Во вспомогательных точках установить металлические штыри.
• Пары расположенных напротив штырей соединить причалкой – натянутой леской или шнуром.

Недопустимо выполнять разбивку отдельными отрезками между крайними маяками-штырями одной стены. Иначе накопиться статическая ошибка. Результат ошибки — ощутимое отклонение и кривой, требующий недешевых исправлений фундамент.

Причалка необходима для контроля монтажа блоков по вертикали. Между шнуром и устанавливаемым блоком должно оставаться не более 2 мм. Вслед за набором высоты сооружаемого фундамента причалку передвигают вверх. Горизонтальность кладки проверять можно примитивным уровнемером, но лучше тоже лазерным нивелиром. Надежней.

Дальнейшие действия полностью в епархии бригады строителей, так как размеры и внушительный вес бетонных блоков для устройства фундамента подвластны только атлантам. Самый легкий элемент 45 кг, а ведь его еще доставить нужно к точке установки.

Но расслабляться хозяевам рано. Нужно проконтролировать, чтобы рабочие соблюдали технологические правила, а они должны:

• Первым делом установить маячные блоки. То есть конкретно обозначить ФБС-блоками углы строения и места пересечения перегородок и несущих стен, если они запроектированы.
• Между маячными блоками выполнить кладку первого ряда с заполнением раствором вертикальных швов. Толщина швов по вертикальным и горизонтальным стыкам 2 см. Для заполнения не перекрытых цельным блоком участков используют доборные элементы.
• Монтаж второго ряда производится с перевязкой по принципу стандартной кирпичной кладки. Правда, отступ от края элемента диктуют не эстетические соображения, а все те же прочностные характеристики естественного основания. Над глинистыми пучинистыми породами вертикальный шов перевязки должен приходиться на середину блока предыдущего ряда. Если природная основа достаточно прочна, отступить от края можно на 0,4 высоты укладываемых блоков. Установленный с отклонениями блок обратно поднимают краном и, отведя его в сторону, повторяют попытку до тех пор, пока элемент фундамента не встанет на положенное ему место.
• Во время кладки следует оставлять промежутки в местах пересечения фундамента коммуникациями. В промежуток затем вставляются гильзы под прокладку труб, оставшееся пространство заполняют пломбой из бетона, реже закладывают кирпичом.
• После установки всех элементов по верху фундаментной кладки заливается армирующий пояс с предварительной укладкой сетки или трех рядов прутка. Он и поверхность конструкции выровняет под возведение стен, и надежность повысит.

Все стыковые швы по горизонталям и вертикалям должны быть заполнены раствором. Расшивку швов между фундаментными блоками производят с обеих сторон. На участках с характерным повышением грунтовой воды до и выше подошвы фундамента стенки его нужно гидроизолировать битумной мастикой или жидкой резиной.

В завершении работы траншею засыпают карьерным или речным песком послойно. Каждый из засыпанных слоев уплотняется трамбовкой.

Вот согласно данному перечню правил осуществляется строительство фундамента ленточного типа из готовых блоков фбс. Быстро и в сравнении с большинством способов сооружения оснований недорого, если учесть все затраты, а не только расходы на закупку стройматериалов.

Похожие записи: Бутовый фундамент: технология и нюансы строительства каменного основания Можно ли строить фундамент бани из ФБС разных размеров? Укладка плитки на деревянный пол: технология правильной подготовки основания и специфика работ

Используемые блоки

Блочные конструкции, используемые для создания фундаментов, имеют маркировку ФБС (фундаментные блоки строительные). Технология их изготовления регулируется положениями ГОСТ № нормативам ГОСТ для создания блоков должен использоваться бетон марки не ниже типоразмеров ФБС достаточно широкая.

Существуют крупноразмерные железобетонные конструкции, предназначенные для механизированной укладки посредством строительного крана (их вес может достигать двух тон). Такие блоки обязательно укрепляются арматурным каркасом из горячекатаной арматуры А3. Диаметр используемой арматуры зависит от размеров ФБС, он может варьироваться в пределах 9-15 мм.

Совет эксперта! Крупноразмерные железобетонные ФБС могут использоваться для обустройства плитных и ленточных оснований под массивные сооружения из кирпича.

Размерную сетку железобетонных ФБС вы можете увидеть в таблице 1.1

Таблица 1.1: Размеры железобетонных ФБС блоков

Крупноразмерные ФБС в мелкомасштабном строительстве используются крайне редко, поскольку их вес не позволяет выполнить ручную кладку фундамента — для этого необходимо арендовать строительный кран, что сводит на нет основное преимущество столбчатого основания из блоков — его дешевизну.

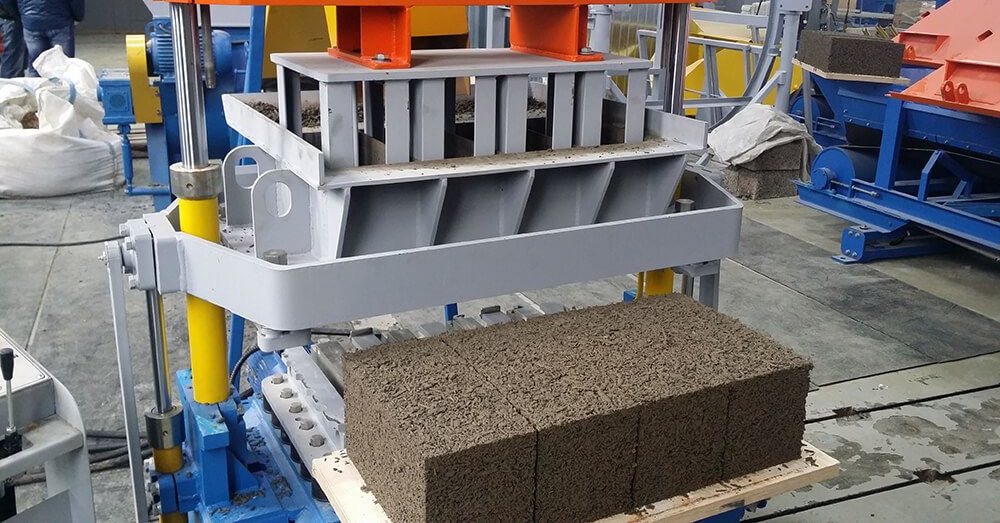

Для ручной кладки производятся ФБС из керамзитобетона — легкого материала, обладающего высокими термоустойчивыми характеристиками.

Наиболее распространенным в частном строительстве является ФБС 20*20*40 см, вес которого составляет всего 32 килограмма.

Технические характеристики блока ФБС 20*20*40:

• Номинальная прочность — 150 кг/;
• Размеры — 200*200*400 миллиметров;
• Морозостойкость — минимум 15 циклов;
• Впитывание влаги до 15% от объема;
• Максимальная теплопроводность — Вт/мК.

Среди преимуществ использования ФБС данного размера можно выделить высокую скорость возведения фундамента — кладка блоков выполняется посредством специального клеевого состава либо песчано-цементного раствора, при этом все работы выполняются своими руками, без использования специальной строительной техники.

Рис 1.5: Фундаментные блоки ФБС 20*20*40 см

Ключевым недостатком выступает низкая гидрофобность материала — керамзитобетонный ФБС обладает пористой структурой, в результате чего он впитывает влагу из грунта подобно губке (до 15% от своей массы), что в перспективе приводит к разрушению блока.

Совет эксперта! Данный минус устраняется посредством гидроизоляции ФБС, которая при строительстве фундамента должна выполнятся в обязательном порядке.

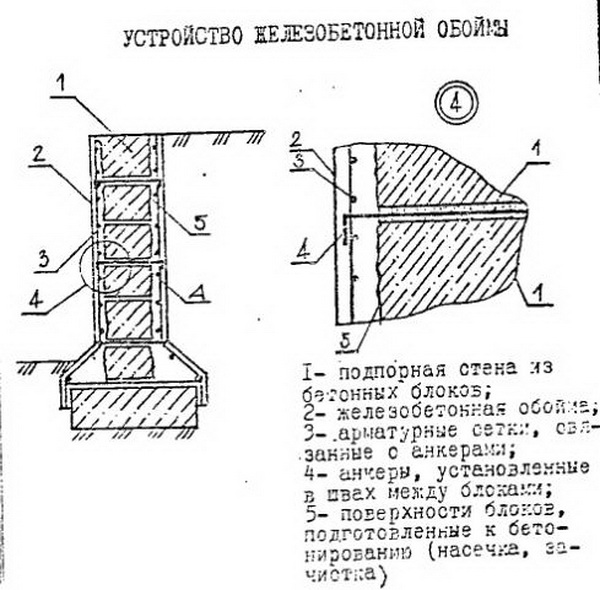

Когда необходимо армирование кладки из фундаментных блоков ФБС?

Одним из наиболее распространенных типов цоколя является сборный фундамент из блоков фбс. Рассмотрим его особенности поподробнее.

В основе фундамента лежат специальные фундаментные блоки строительные. Они представляют собой бетонные конструкции, изготовленные особым образом на заводах железобетонных изделий. Они изготавливаются из особенного, тяжелого сорта армированного бетона.

Технология их изготовления позволяет равномерно распределять всю нагрузку от здания по всей поверхности конструкций. При проведении строительных работ следует учитывать размеры конструкций.

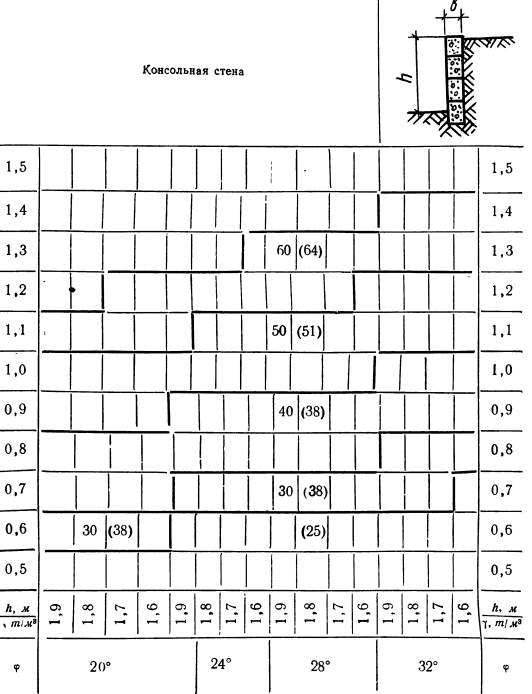

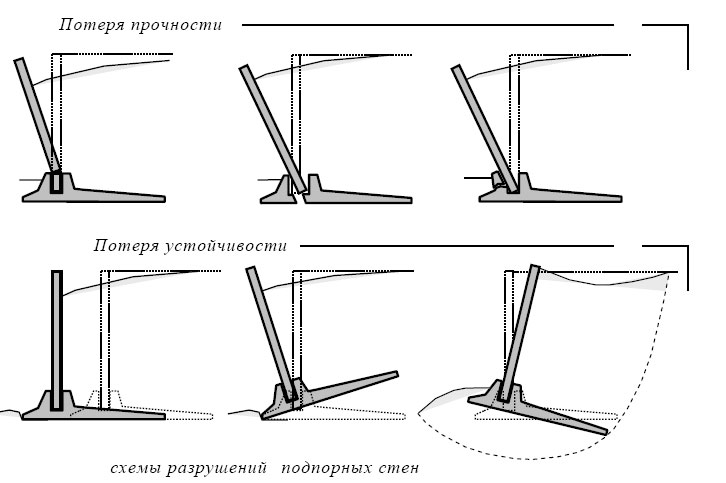

Расчет подпорных стенок разных видов и конструкций

Вычисления выполняются на основании пособия к СНиП Расчет проводится по двум группам предельных состояний и включает в себя проверки по:

• устойчивости стены к сдвигу;
• прочности грунта основания;
• прочности элементов подпорной стенки и узлов соединения;
• допускаемым деформациям;
• допустимым размерам раскрытия трещин.

Выполнить эту работу достаточно сложно даже профессиональному строителю. Необходимо оперировать большим количеством формул и учитывать сразу несколько факторов, которые воздействуют на конструкцию. При необходимости построить сооружение с большой степенью ответственности рекомендуется обратиться за помощью к опытным специалистам. Декоративные стенки можно сооружать без расчетов, исходя из минимальных требований (для массивных стен она указаны ранее).

Если вид подпорной стенки и ее конструкция подобраны правильно, а при сооружении не нарушалась технология, такой защитный элемент позволит обеспечить безопасность как при сильном, так и при небольшом перепаде высот на участке.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Если вы обладатель неровного участка, расположенного на косогоре, вам наверняка близка проблема того, как укрепить склоны, чтобы не допустить обвала грунта, и при этом создать красивый ландшафт. Вам поможет установка на участке подпорных стенок.

Подпорная стенка служит защитой неустойчивого грунта от осыпания. Также при помощи подпорных стенок можно разбить участок на зоны и украсить дачу. Такую конструкцию вполне реально соорудить самостоятельно, используя различные материалы.

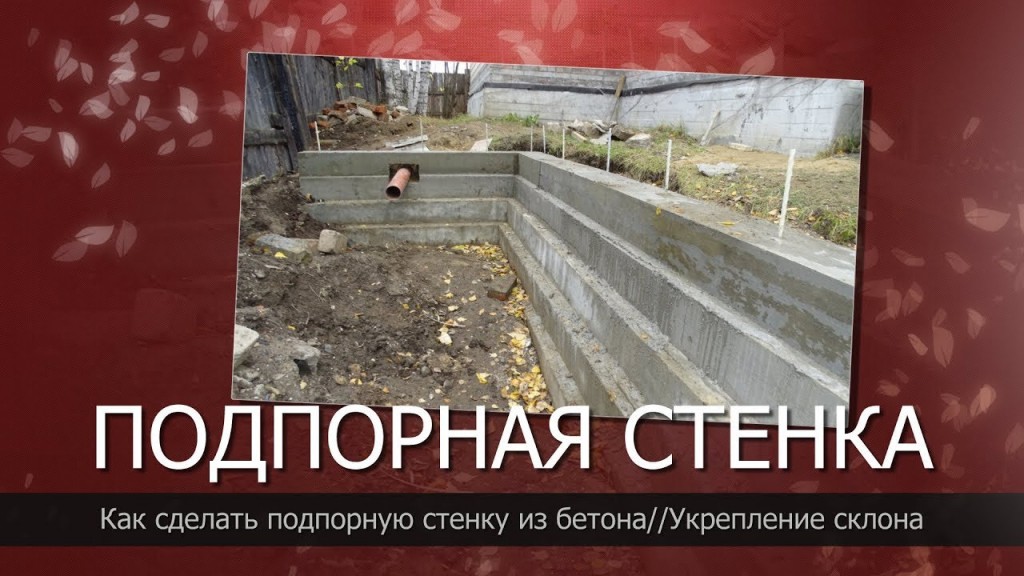

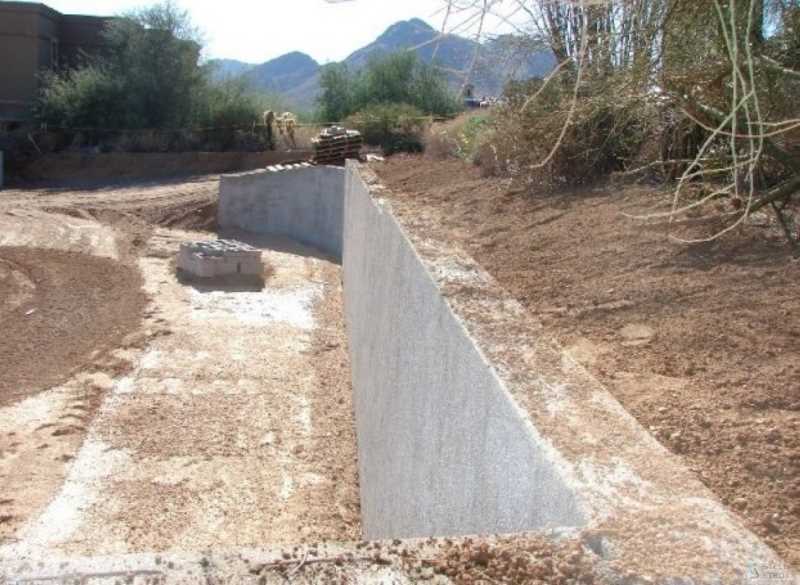

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

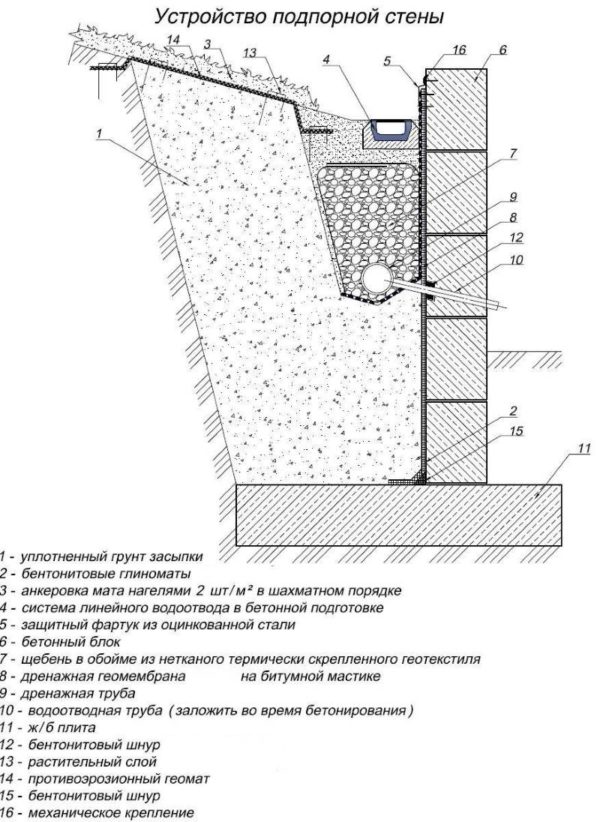

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

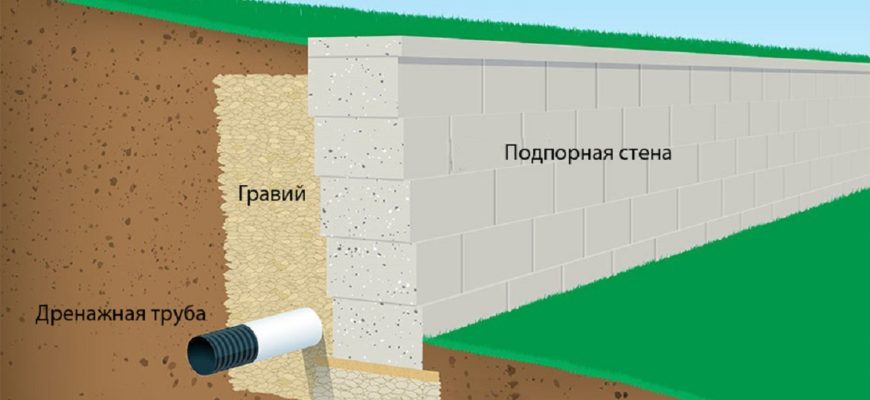

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц.

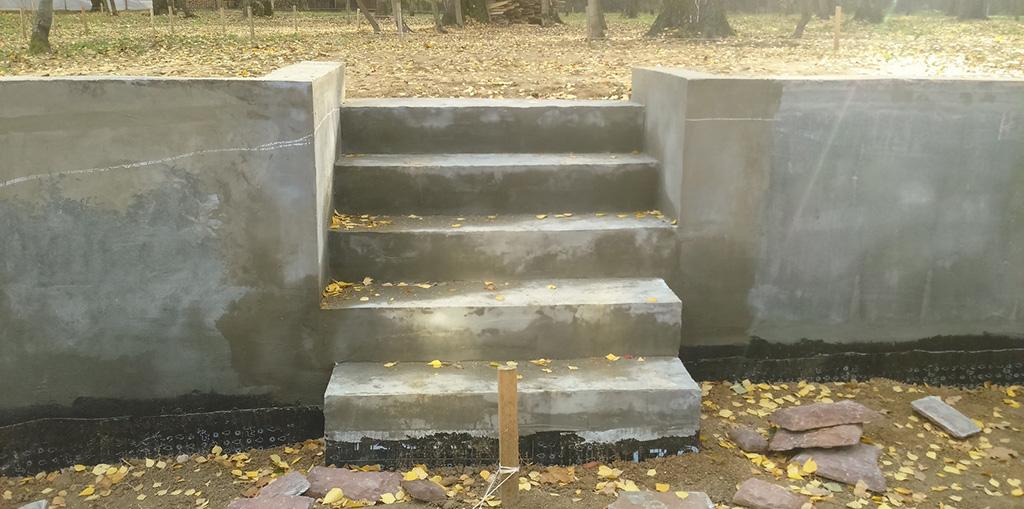

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Облицовка стенки

Дав застыть бетону, опалубку снимают, выравнивают дефекты с помощью штукатурного раствора и делают облицовку. Ее выполняют природным или искусственным камнем, керамической облицовочной плиткой и т. п. Материал кладут в несколько приемов: установив снаружи два декоративных ряда, оставляют их на пару дней застывать, затем кладут еще несколько рядов и опять ждут усадки. И так до вершины стены, когда вся работа будет закончена.

4 составляющие подпорной стенки

• Фундамент – подземная часть основа всей конструкции
• Тело – надземная часть, расположенная на фундаменте
• Дренаж, повышающий долговечность
• Водоотвод, увеличивающий срок службы

Советы специалистов

Как класть блоки на фундамент, чтобы добиться лучшего качества? Для облегчения данного процесса следует придерживаться советов опытных специалистов:

• на готовый фундамент укладывают гидроизоляцию, которая предотвратит распространение влаги от грунта на стены;
• для более надежной фиксации рекомендуется покупать материалы со специальными пазами;
• установку направляющего шнура лучше всего производить по внешнему обрезу газоблока, что облегчит его монтаж;
• перед установкой газобетона по его поверхности рекомендуется пройтись теркой для удаления мелких неровностей;
• если в процессе монтажа остается зазор в 10 см, рекомендуется уменьшить размер нескольких блоков, а не устанавливать небольшой кусочек;
• уменьшенные куски желательно укладывать с разных сторон, а не подряд;
• неровности фундамента легко нивелировать толщиной цементно-песчаного раствора;
• для увеличения прочности ограждающих конструкций между третьим и четвертым рядом рекомендуется уложить арматуру диаметром 6-8 мм;
• дополнительное армирование стен следует производить через каждые 3-4 ряда по всей их высоте;
• при монтаже каждого ряда следует не забывать о перевязке, что значительно повышает стойкость ограждающей конструкции.

Если придерживаться данной технологии, не возникнет вопроса, как уложить блоки для формирования надежных и долговечных ограждающих конструкций.

При этом все перечисленные операции может выполнить даже начинающий строитель.

Поэтапное возведение подпорной стенки

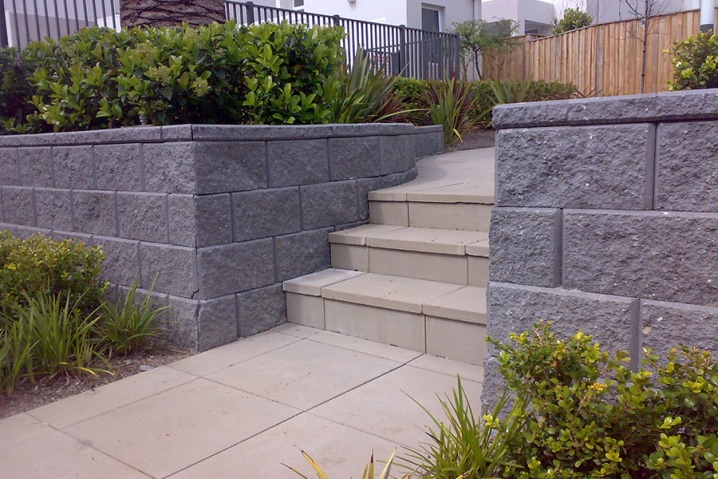

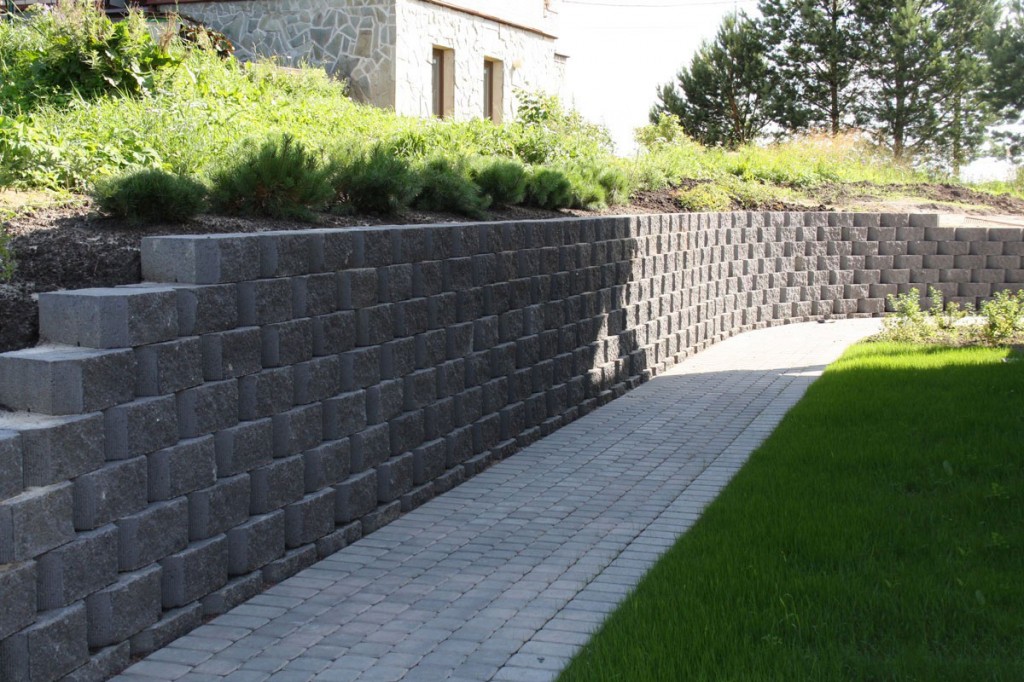

Какой бы материал Вы не выбрали для закрытия и укрепления склона: булыжник, бут, железобетон или кирпич, — начинать строительство следует с плана предстоящих работ. План грамотного проведения работ выглядит так:

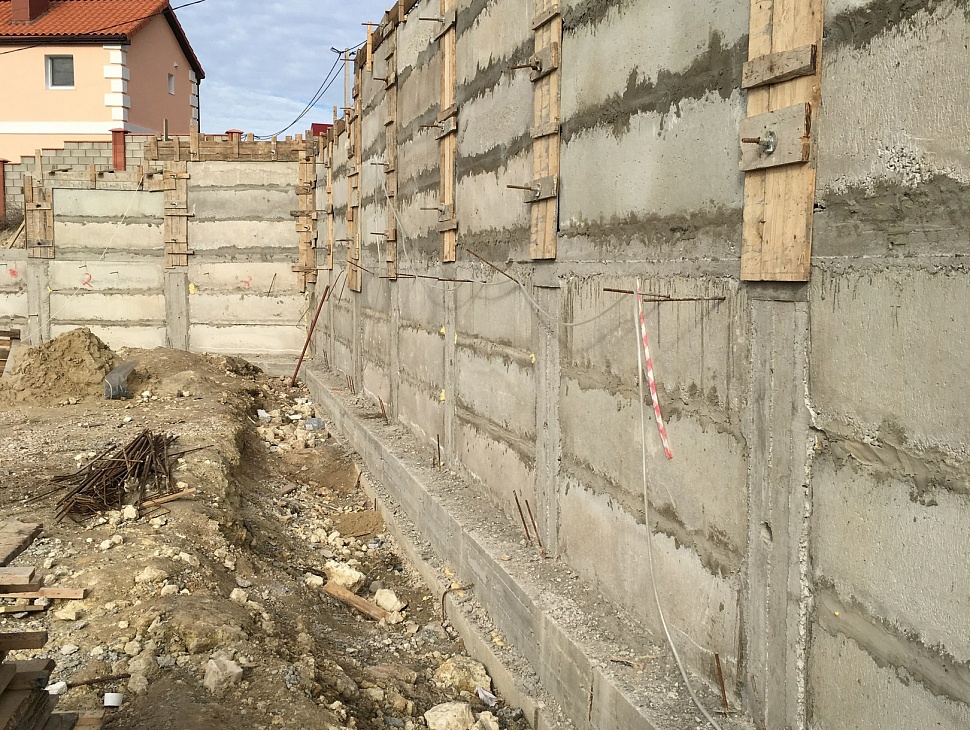

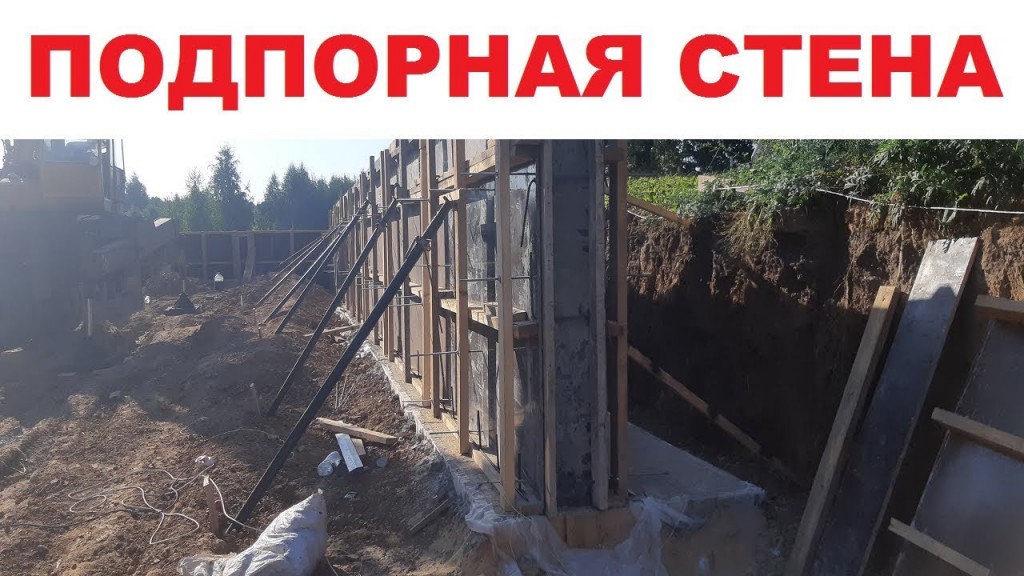

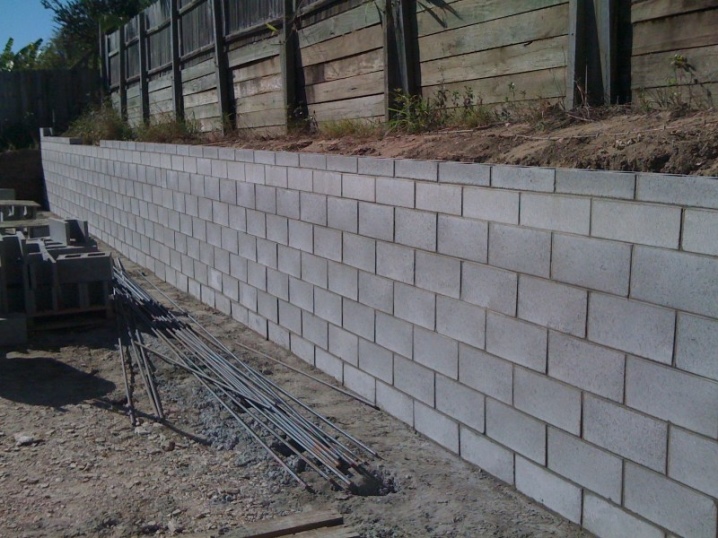

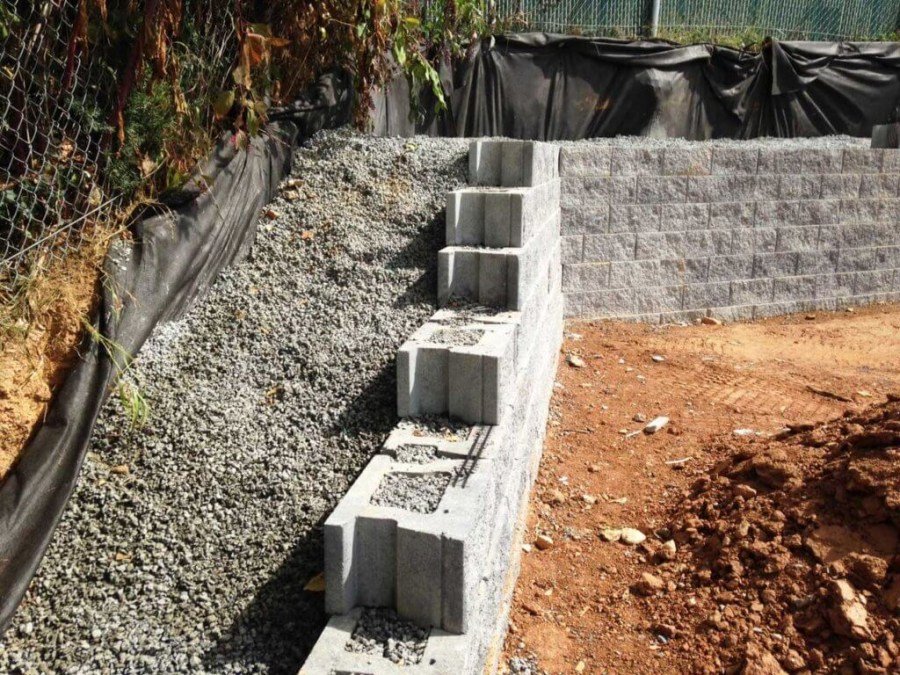

Идет строительство подпорной стенки

Какой тип фундамента применять?

Надежность сооружения зависит от прочности фундамента, на котором оно возводится. Зачастую при сложном рельефе участка и больших нагрузках конструкцию приходится армировать. Рассмотрим варианты фундаментных работ:

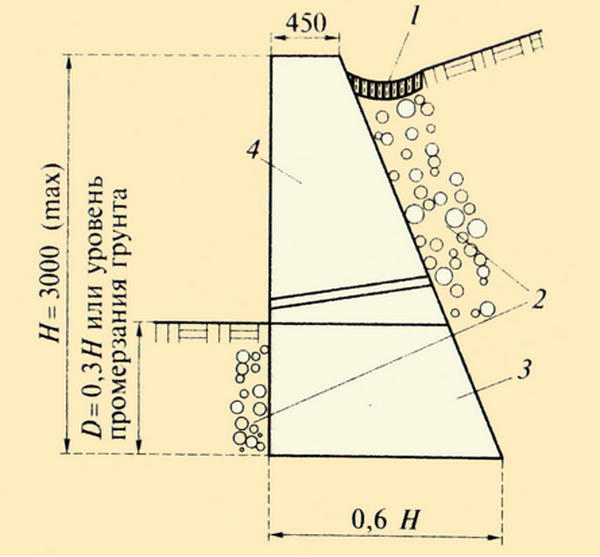

1. В случае варианта конструкции из бетона роль фундамента выполняет сама монолитная стена, которая заливается в заранее подготовленную опалубку. Для железобетонной конструкции необходимо предварительно обустроить каркас из арматуры диаметром 10-12 мм. Арматура размещается не ближе 5 см от края бетона с шагом 15-20 см. Конструкция из железобетона должна постоять без нагрузки около 3-х недель, укрытая от солнца и периодически увлажняемая водой.
2. При использовании «кладочных» материалов: булыжника, плитняка, бута, валунов, кирпича, блоков ФБС, блоков из керамзита и пенобетона, — необходимо залить фундамент по вышеизложенной схеме с применением армирования. После этого выполняется кладка на цементном растворе. Для экономии материала толщина стенки может быть переменной: толще внизу и тоньше вверху. Бутовый камень можно положить с использованием белого цемента: кладка приобретет презентабельный вид.
3. Оставшееся пространство между землей и стенкой нужно засыпать грунтом только после полного застывания раствора и утрамбовать, не повредив постройку.

Арматурный каркас фундамента подпорной стенки

Полезные конструктивные дополнения

Сначала приятные новости. Первое: при небольшой высоте подпорной стенки, до 0,7 м, и длине не более 2 м можно обойтись фундаментом из песка и щебня. Второе: если возникает необходимость в сооружении стенки высотой, скажем, 2 м, лучше соорудить террасу и две стенки высотой 1м принципиально более простые по конструкции. Третье: длинную сплошную стенку лучше разделить прокладками, например, из доски толщиной 20мм для предотвращения растрескивания при морозном пучении грунта. Четвертое: при высоте стенки в несколько рядов камня можно обойтись без раствора.

Плохого меньше. Но если стена слишком высокая, то в подножии холма возможно большое боковое давление грунта, особенно в том случае, когда грунт является подвижным (то есть песчаным); значит, придется укреплять наше сооружение контрфорсами. То есть необходимо сооружение дополнительных поперечных стен. Расчет таких конструкций выходит за пределы данного материала. Можно, конечно, положиться на интуицию и «слепить» все на глаз, но в ответственных случаях это недопустимо. Лучше воспользоваться советом специалистов.

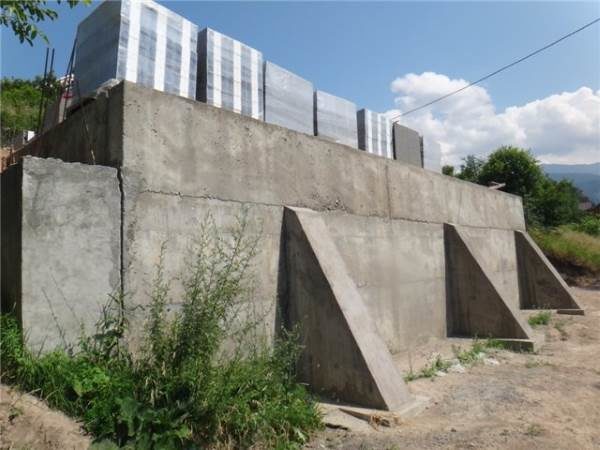

Стенка с контрфорсами стоит долго

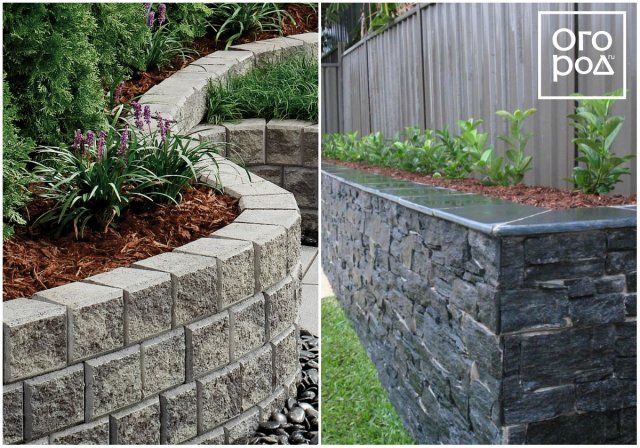

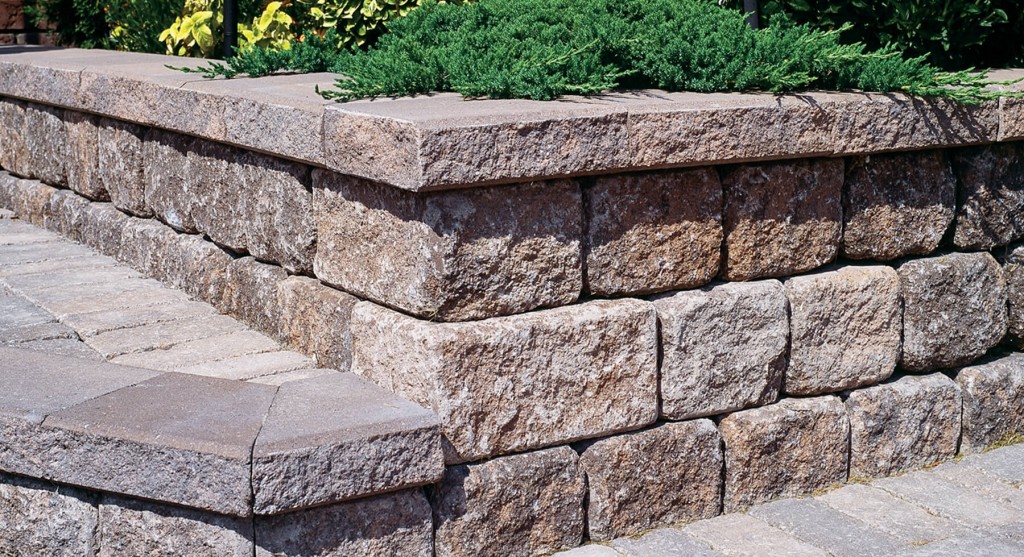

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.

Монтаж

Сборка блочного фундамента, как и всех остальных, начинается с разметки и подготовки траншеи. Разметка проводится аналогично тому, как размечают ленточный фундамент, по сути это и есть сборный ленточный фундамент.

Для того чтобы определить ширину будущей траншеи, необходимо знать ширину блоков и прибавить к нему по двадцать сантиметров с каждой стороны. Такой зазор необходим по той причине, что в процессе сборки фундамента строители при помощи ломов корректируют точную установку фбс, а для этого необходимо иметь немного больше пространства, чем ширина фундаментных конструкций.

Глубина траншеи выбирается в зависимости от типа почвы. Если грунт глиняный, то необходимо заглубить фундамент ниже того уровня, до которого промерзает земля.

После подготовки траншеи изготавливается песчаная подушка. Толщина слоя песка со щебнем, при условии что грунт пучинистый, может достигать 30–35 см. Для нормальной почвы достаточно 15 см. После того как изготовлена подушка можно приступать к установке блоков.

ФБС блоки устанавливаются друг за другом по всему периметру будущего строения. Места стыков заделываются бетонным раствором. В том случае если необходимо возвести фундамент в виде стен подвального помещения, устанавливать их друг на друга необходимо вразбежку, по принципу кирпичной кладки. Снаружи и изнутри стыки затираются штукатурным раствором для лучшей герметизации.

После того как сборка фундамента из фбс проведена, приступают к его гидроизоляции. Для изоляции такого типа фундамента можно применять любые доступные материалы, но лучше использовать обмазочную. При необходимости такой фундамент можно дополнительно утеплить. На стыке стен и фундамента необходимо проложить гидроизоляционный материа

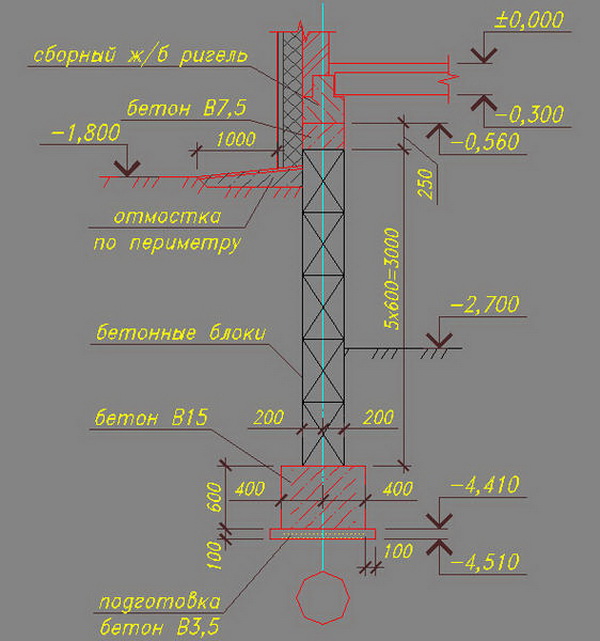

Мелкозаглубленный блочный фундамент для дома с каменными стенами

Мелкозаглубленный ленточный фундамент для дома с каменными стенами на среднепучинистых грунтах. 1 — монолитная железобетонная подошва фундамента; 2 — засыпка пазух; 3 — песчано-гравийная противопучинистая подушка; 4 — арматурный каркас; 5 — отмостка; 6 — засыпка пола по грунту; 7 — горизонтальная гидроизоляция; 8 — стена дома

Ширина подошвы фундамента дома с каменными стенами, как правило, получается больше, чем толщина стен.  Для этих условий выгодно делать монолитную армированную ленту подошвы сборного фундамента увеличенной высоты. Сверху, на подошве, выкладывают подземную и надземную (цоколь) части фундамента из мелкоформатных бетонных блоков или кирпича.

Заливка бетона монолитной подошвы фундамента прямо в траншею, без опалубки

На слабо- и среднепучинистых грунтах ширину траншеи выгодно делать равной ширине подошвы фундамента. Бетон заливают в траншею враспор, без устройства опалубки. Предварительно в траншею устанавливают арматурный каркас. Такой способ подходит для достаточно плотных грунтов, в которых вертикальные стенки траншей не осыпаются.

На среднепучинистых грунтах на стенах траншеи закрепляют листы утеплителя, экструдированного пенополистирола толщиной 40 мм. Слой утеплителя отделяет бетон от грунта, что уменьшает воздействие на стенки фундамента касательных сил морозного пучения грунта. Такое решение позволяет отказаться от засыпки пазух траншей фундамента. Кроме того, утеплитель увеличивает сопротивление теплопередаче цокольной части здания и уменьшает промерзание грунта под подошвой фундамента. Слой утеплителя выполняет также роль гидроизоляции фундамента.

Для дома с каменными стенами, на участках без сильного уклона, подошву фундамента  достаточно заглубить на 0,3-0,4 м от поверхности земли.

Подборка товаров для Вас ⇆

Комментарий к видео. При заливке бетона прямо в траншею, монолитную ленту фундамента можно оставлять без гидроизоляции. Выстилать пленкой траншею, как делают некоторые, не обязательно. В этом варианте гидроизоляцию устраивают выше, на уровне кладки блоков цоколя. Защитный слой бетона между грунтом и арматурой в подошве фундамента должен быть не менее 70 мм.

Высоту цоколя при строительстве в районах с высоким снежным покровом необходимо увеличить. Для кладки высокого цоколя  выгодно использовать бетонные или керамзитобетонные малоформатные блоки. Снаружи кладку утепляют листами экструдированного пенополистирола. При устройстве фундамента на пучинистых грунтах слой утеплителя также укладывают и под отмостку.

Песчаная подушка для сборного блочного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта. На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя.

При устройстве фундамента на средне и более пучинистых грунтах песчаная подушка уже является противопучинистой. Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта.

Для уменьшения действия сил морозного пучения, под фундаментом устраивают противопучинистую песчано-гравийную подушку. Высоту песчаной подушки (размер h на рисунке) определяют расчетом. Для большинства средне пучинистых грунтов толщина песчаной подушки находится в пределах 0,3-0,5 м. Песчано-гравийную смесь укладывают слоями толщиной не более 20 см. Каждый слой тщательно трамбуют.

Для не заглубленного фундамента (на рисунке) толщину противопучинистой подушки увеличивают на средне пучинистых грунтах до 0,6 м. Ширина песчаной подушки должна быть шире подошвы фундамента (размера b)  минимум на 200 мм. с каждой стороны.

Сборный блочный мелкозаглубленный фундамент из бетонных блоков с увеличенной шириной подошвы

Ширину монолитной подошвы фундамента (размер b на рисунке) определяют расчетом. Ширина подошвы может оказаться больше, чем толщина стены фундамента.

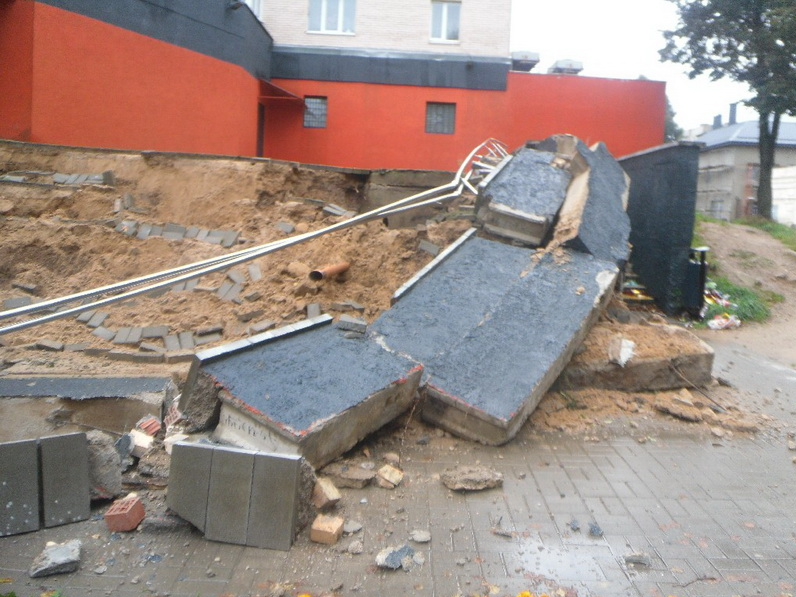

Проблемы и ошибки

Подпорная стена только на первый взгляд кажется простым сооружением. На самом деле важно не допустить нарушений технологического процесса и адекватно оценить возможность применения ФБС для подпорных стен, особенно если высота сооружения превышает допустимую величину.

Во время строительства могут возникнуть некоторые сложности:

• Высокий уровень грунтовых вод.
• Неустойчивая почва.
• Невозможность подъезда грузоподъемной техники.

В первом и втором случае потребуются дополнительные мероприятия, направленные на водопонижение участка или усиление нестабильных грунтов. В третьем случае следует отказаться от решения использовать бетонные блоки и выбрать другой тип укрепительного сооружения.

В процессе строительства могут возникнуть следующие ошибки:

• Отсутствие дренажа.
• Отсутствие гидроизоляционного слоя.
• Неправильное заглубление нижней части стены.
• Неровное и плохо подготовленное основание.

В строительстве не бывает мелочей и если на каком – то этапе допущена ошибка придется разбирать строение и начинать все заново. Только правильно возведенная укрепительная стенка из ФБС может выдерживать собственный вес и давление сдерживаемых грунтов.

Заключение

Не всем удается обзавестись удачным во всех отношениях земельным участком. Видя на участке крутые склоны, перепады высот, сразу становится понятно, что с благоустройством приусадебной территории возникнут определенные трудности . Однако сегодня есть решение, которое поможет справиться с этими естественными неровностями. При помощи подпорной стенки, которая может быть построена из разных материалов, можно не только решить вопрос с малоустойчивым грунтом, но и заметно преобразить свой участок.

Конечно, без теоретической подготовки эту задачу будет решить довольно сложно, поэтому вначале необходимо ознакомиться с технологией работ, подготовить необходимые материалы, и при должном усердии и терпении каждый владелец может обзавестись достаточно оригинальным и практичным элементом ландшафтного дизайна.

Подпорные стенки, их виды и конструкции регламентируются СНиП. Подпорными стенками принято называть техническое сооружение, основная цель которого заключается в задержании слоев грунта в местах перепада высот. Полное название таких сооружений — укрепительные подпорные стены. В зависимости от предназначения подпорные стены принято разделять на 2 основных вида: декоративные и укрепительные. Остальные виды подпорных стен можно считать лишь определенными модуляциями двух основных видов.

Декоративная подпорная стена выполняется с целью разделения садового участка на зоны с различной высотой. Как правило, на такие стены действует небольшая нагрузка со стороны почвы. По этой причине для строительства стены можно использовать практически любые материалы: камень, кирпич, дерево.

Подпорная стенка из дерева смотрится интересно, но срок службы такого сооружения ограничен: буквально через 3-4 сезона она уже будет иметь неприглядный вид и использовать ее в дальнейшем окажется нецелесообразно. Причиной тому является постоянный контакт древесины с влагой, вытягиваемой из почвы. Значительно дольше прослужит подпорная стенка, выполненная из бетона.
