Вдавливание свай Преимущества и особенности технологии

Оборудование для погружения

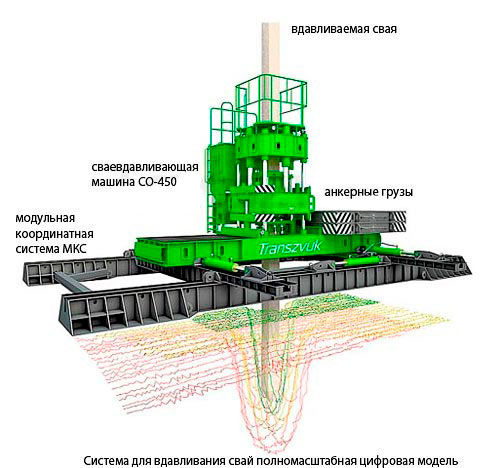

Такие строительные работы помогает выполнять специальное оборудование – для вдавливания свай и установки. Основой спецтехники является опорная рама. На ней устанавливается зажимное устройство, функция которого заключается в закреплении свай. Гидроцилиндры служат соединяющим элементом между зажимом и рамой. Данная комбинация позволяет осуществить опускание объектов в отверстие.

Чтобы техника набрала необходимую массу, ее укомплектовывают с помощью анкерных грузов. На рамном механизме устанавливают гидравлические насосы, которые поддерживают давление в заданных пределах. Для передвижения по территории строительства конструкцию помещают на шасси.

Закручивание винтовых свай машиной

Основное достоинство механизированного процесса завинчивания винтовых свай – высокая скорость и производительность монтажа. Монтаж выполняется при использовании КМУ (краново-манипуляторных установок). Марка КМУ зависит от необходимого крутящего момента для установки свай, состояния подъездных путей, необходимой длины вылета стрелы. Поскольку цена оборудования для закручивания винтовых свай составляет как минимум 500 тысяч рублей, то и аренда одного часа такой установки стоит недешево. При правильной организации рабочего процесса все сваи основания дома можно погрузить за одну рабочую смену.

Сама машина для завинчивания винтовых свай внешне напоминает комплект навесного оборудования к трактору или буровую платформу (используется для погружения винтовых свай от 10-ти метров и более).

Механизированный процесс завинчивания винтовых свай машиной выглядит так:

1. При помощи земляного бура высверливают калибрующие скважины. Глубина – примерно 1/3 от длины опоры.
2. Сваи погружают в скважины вручную или с помощью крана (для свай свыше 5м длиной).
3. Рабочий узел установки для завинчивания винтовых свай машиной поднимают на стреле (штанге) на необходимую высоту и помещают в него верхнюю часть сваи. Вертикаль опоры калибруется смещением штанги. Прокалиброванная свая вкручивается в землю посредством крутящего момента, который передается к оголовку сваи со шпинделя.

Таким образом можно смонтировать любое число свай, ввинчивая их в почву в шахматном порядке. Подрезку свай под нужный уровень обычно производят уже после вывоза с участка оборудования для закручивания винтовых свай. Для этого достаточно просто отпилить излишки болгаркой.

Как видно из описания, процесс монтажа такого типа фундаментов достаточно прост, как при закручивании свай машиной, так и при ручном способе, но требует квалификации и аккуратности. А фундамент вашего будущего жилища – это то, на чем экономить ни в коем случае нельзя. Дабы не испытывать судьбу, лучше доверить специализированной организации обустройство опоры, на которой будет стоять дом вашей мечты!

Виды свай

Буронабивные сваи

Они имеют несколько разновидностей, основная из них – баретт.  Преимущество этой разновидности заключается в том, что она обладает высокой несущей способностью. Форма буронабивных свай – прямоугольная. Баретт используют для равномерной передачи давления стен и предметов, находящихся внутри здания, на фундамент. Методов погружения буронабивных свай существует множество. Основные из них:

1. Способ раскатки слоя грунта.
2. Способ вибропогружения трубы для обсадки.
3. Бурение происходит ударно-канатным способом.

Погружение буронабивных свай

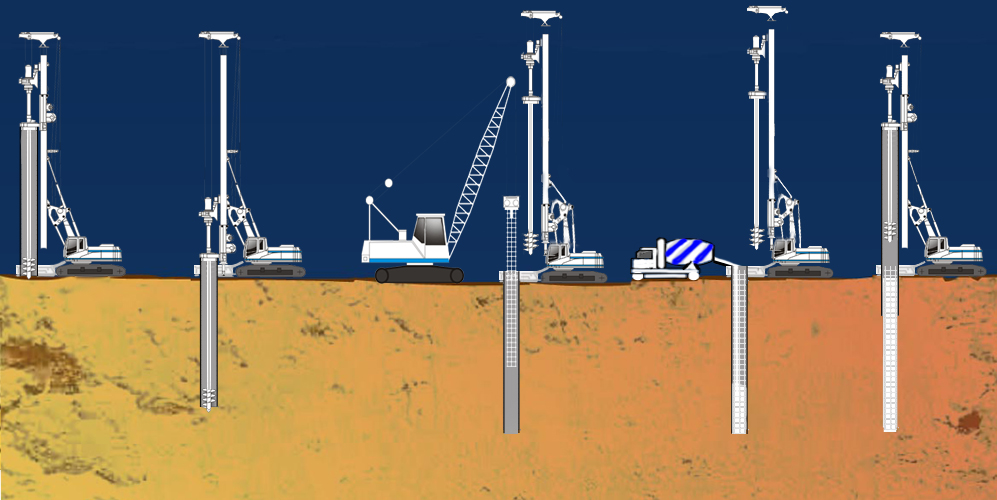

Чтобы произвести бурение, используют специальный станок. Бурение происходит двумя способами: ударный, вибрационный. Затем происходит погружение свай (методы будут рассматриваться далее), их бетонирование

Внимание: при установке буронабивных свай нужно четко следовать точному алгоритму действий

Деревянные сваи

Их используют в местах со слабой несущей способностью слоя грунта. Материалом данных свай являются стволы сосен. Если невозможно найти данный материал, позволяется использовать стволы другого дерева – дуба. Перед установкой нужно запастись специальными инструментами, а точнее молотами:

1. Паровоздушными
2. Механическими
3. Вибрационными

Погружение деревянных свай

При погружении концы свай делаются острыми. Также при погружении в почву, можно на концы свай надеть специальные башмачки, сделанные из металла. Бывает, что длины свай недостает. В этом случае применяют их наращивание.

Железобетонные сваи

Погружение железобетонных свай

Здесь все нагрузку конструкции передают на грунт. В данном виде свай в материале используется тяжелый бетон. Давление передается посредством трения железобетонных свай и слоя грунта. Метод погружения железобетонных свай – забивка. Забивка происходит молотом (гидравлическим). Материал вообще не деформируется, остается в прежнем состоянии без потери своих характеристик. Перед погружением железобетонных свай необходимо определить несущую способность почвенного покрова.

Трубобетонные сваи

Погружение трубобетонных свай

Используют для придания большой прочности основания дома. Для погружения применяют трубу (материал – сталь). Метод погружения – забивка. Для забивки трубобетонных свай используют пневмоударную машину. Используют в местах со слабой несущей способностью слоя грунта (глинистой, песчаной, влажной).

Шпунтовые сваи

Шпунтовые сваи

Их не используют для постройки обычного жилого дома. Они применяются для постройки временных конструкций, которые в будущем будут снесены. Шпунтовые сваи могут быть сделаны из разного материала, они бывают железобетонные, стальные, деревянные. При погружении их устанавливают рядом друг с другом для того, чтобы они не пропускали внутрь воду. Данная конструкция имеет название: шпунтовая стена.

Грунтоплавленые сваи

Перед погружением происходит нагрев почвенного покроя, из-за чего изменяются физико-химические свойства грунта. После данного процесса устанавливается нужная плотность грунтового слоя для дальнейшего погружения свай. Сначала делают дегидратацию, то есть отделяют молекулы воды от грунта (осушение). Затем происходит спекание – это делают для того, чтобы материал перешел в твердое состояние. Потом грунт подвергают плавлению. Далее над расплавом проводят гомогенизацию (нагревание) – данный процесс проводят для придания почвенному покрою однородности. После нагрева массу охлаждают. Грунт становится твердым и приобретает молекулярную кристаллическую решетку. После данного длительного процесса грунт приобретает необходимые для погружения свай физические, химические и механические свойства.

Погружение грунтоплавленных свай

Для строительства обычных жилых домов используются следующие виды свай: буронабивные, деревянные, трубобетонные. Изредка применяются грунтоплавленые. При установке данных видов свай следует соблюдать правила и иметь при себе специальные инструменты и оборудование.

Когда и зачем необходимо вдавливание свай

Метод вдавливания свай особенно рационально использовать при больших объемах свайных работ. Если количество опор запроектировано в значительных масштабах, то эта технология послужит отличным решением вопроса монтажа. Вдавливание позволяет существенно сократить сроки проведения работ, а также финансовые затраты на создание всего свайного поля.

Технология вдавливания свай

Преимущества технологии, описанные ниже, определяют круг строительных объектов, на которых ее применяют наиболее охотно. При городском строительстве вдавливание свай особенно полезно в следующих случаях:

1. Строительство в непосредственной близости от старых зданий и сооружений.
2. Проведение работ в зонах отдыха.
3. При существующем запрете на производство ударных работ.
4. При близости соседних существующих строений.
5. На территории, где возможны оползни.
6. Если участок имеет значительный уклон рельефа.
7. Строительство в исторических центрах.

к оглавлению ↑

Погружение комбинированных свай

Комбинированное погружение используется нечасто. При слабых почвенных породах наиболее эффективным будет именно комбинированный способ погружения свай. Задавливание свай в таких условиях производят вглубь на 25 м.

Сваи производят из железобетона или стали, причем их низ делают деревянным. Такие изделия, составленные из двух видов материала, погружают в грунт, используя разные способы. Больше всего подходит ударный метод. Забивание свай происходит дизельными молотами. Точкой глубины для комбинированных стержней является глубина до 30 м, ниже залегания грунтовых вод.

Наиболее востребован этот метод в различных отраслях промышленности – нефтегазовой, угледобывающей и др.

Существует несколько разновидностей комбинированных свай, их выбор зависит от свойств почвы. Чаще других выбирают комбинированный стержень с буронабивным верхом и забивным низом.

Какие сваи используются?

При вдавливании применяются практически все существующие виды свай из металлопроката/железобетонные. Не стали исключением опоры составного типа. Сваевдавливающая техника может качественно работать со следующими разновидностями свай:

• Сваи квадратного сечения.
• Сваи трапециевидного сечения.
• Круглые сваи с полостью.
• Сваи-оболочки.

Интересный факт: технология может использоваться и для составных свай, практически без ограничения общей длины конструкции. На практике составные сваи можно заглубить на 40 м и более.

Сваи необходимы для обеспечения прочности будущего фундамента. Внешне это длинные «стержни», выполненные из разных материалов. Можно выделить несколько видов свай, отличных друг от друга по таким параметрам:

• Материал
• Способ погружения
• Взаимодействие с грунтом

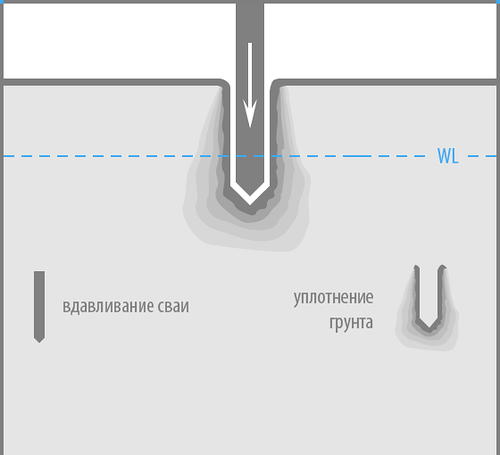

Вдавливание свай предполагает статическое воздействие на основание весом земного тяготения по направлению сверху вниз. Рассмотрим основные типы свай, применяемые в современном строительстве:

• Буронабивные. Скважина, пробуренная с помощью буровой установки, заполняется бетоном. Для обеспечения прочности буронабивных свай производится их армирование специальными металлическими каркасами. Погружение армокаркаса, как правило, осуществляется при помощи вибропогружателя.
• Железобетонные заводские сваи.

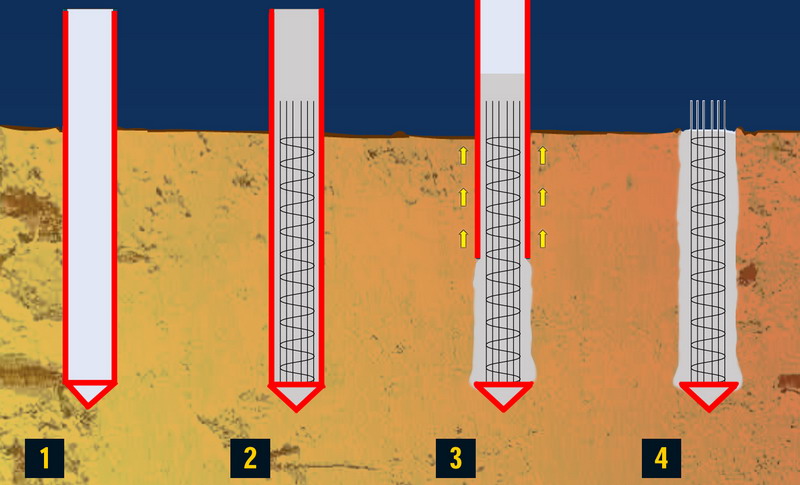

• Трубобетонные. Трубы из стали забивают в грунт, после чего заполняют ее раствором бетона. На нижнем конце конусный наконечник. Применение таких свай актуально в ограниченном пространстве.

Ударный метод забивки железобетонных свай

Для применения ударного метода нужна копровая установка, оборудованная специальным молотом. Сама установка необходима для подъема и установки сваи в нужном месте. Для этого копровая установка имеет мачту. Молот же осуществляет непосредственную забивку свай. Для этого применяются различные молоты:

• дизель-молот – наиболее распространенный вид молотов
• механический молот (на сегодняшний день безнадежно устарел)
• паровоздушный (так же редко применяется в современном строительстве)
• гидравлический (наиболее мощный молот, применяемый на копровых установках на гусеничном ходу при крупномасштабном и многоэтажном строительстве)
