Как снизить воздействие пучинистых грунтов

Особенности возведения основания

Весь процесс возведения ленточного основания условно разделяют на несколько этапов, к каждому из которых следует подходить с особой тщательностью. В дальнейшем от этого будет зависеть насколько долго простоит дом без деформации стен и проседания пола.

Лёгкость создания ленточного фундамента незаглублённого зависит от многих факторов, в том числе и структуры грунта. На пучинистой породе проводится утепление подошвы ленты фундамента, а если грунт в верхней части состоит из песка или супеси, тогда утепляется только отмостка. Исходя из этого, следует разобрать весь процесс, учитывая худшие геологические условия.

Возведение мелкозаглублённого ленточного фундамента разделяют на несколько этапов:

Как построить незаглубленный ленточный фундамент своими руками Мелкозаглубленный ленточный фундамент своими руками — пошаговая инструкция! Незаглубленный ленточный фундамент: технология — Домомастер Незаглубленный фундамент своими руками. Поэтапное описание незаглубленных фундаментов различных видов

1. Первым делом проводят расчёты ширины требуемой ленты и составление схемы армирования. Отталкиваясь от этих данных, удаётся подобрать сечение и необходимое количество арматуры для сборки каркаса.
2. Копается траншея, но её параметры (глубина, ширина, длина) зависят от габаритов дома и наличия цокольного этажа и подвала. В некоторых случаях делают простой котлован, но такой вариант уже требует наличия техники и специалистов.
3. Выкладывается дрен для отвода сточных вод и утепляется подошва.
4. Собирается подоснова, опалубка и армированный каркас согласно схеме.
5. Опалубка монтируется и заливается бетоном. Необходимо заранее продумать, где будут проходить узлы коммуникаций, и оставить для них место. Всё должно быть устроено удобно для лёгкой установки различных коммуникаций.
6. Бетонный фундамент должен быть защищён от воздействия внешних факторов. Речь идёт об установке гидроизолированного материала в местах, куда будет стекаться вода.
7. В случаях со строительством подвалов утепляются наружные части стены ленты.

На последнем этапе работы остаётся только утеплить отмостку и обшить всё материалом с водонепроницаемой структурой. По наружному периметру устанавливают ливнёвки. Каждый из этих этапов работы требует индивидуального подхода. Не зная некоторых нюансов, можно сделать фундамент плохого качества, который значительно снизит срок эксплуатации жилья.

Описание фундамента и его положительные стороны

Мелкозаглубленный ленточный фундамент – это средний вариант между незаглубленным и заглубленным ленточный основанием. Технология строительства практически идентична обычному фундаменту. Меняется только глубина залегания ленты. Однако, это позволяет фундаменту быть «маневренным» и при пучении грунта подниматься вместе с ним. В то же время он не будет разрушаться. Только чтобы достичь этого, при закладывании основания нужно строго придерживаться технологии. Если отступить от правил, то ваш фундамент для дома может растрескиваться.

За счет того, что лента будет залегать неглубоко, вы получаете много преимуществ. Какие они?

Возможность выполнить всю работу своими руками.

Для работы не потребуется привлечение тяжелой техники. Достаточно банальных инструментов и рабочих рук.

Так как материала потребуется меньше, то и стоимость работ снижается.

Устройство мелкозаглубленного ленточного фундаменты выполняется значительно быстрее.

Трудозатраты на формирования фундамента на пученистом грунте снижаются.

Имеет хорошую способность выдерживать нагрузки и подходит для небольших домов, дач, гаражей и бань.

Для небольшого дома при пучинистом грунте – это идеальный вариант основания. Себестоимость меньше, чем у фундамента глубокого залегания, а несущей способности для постройки хватит.

Обратите внимание! Закладывать мелкозаглубленный фундамент в зимний период времени, когда грунт промерз, нельзя. А на зиму оставлять его ненагруженный тоже запрещается.

Что касается периода, за который вы можете залить фундамент и возвести стены, то он равен приблизительно 4– 5 месяцев. А из чего можно сделать основание?

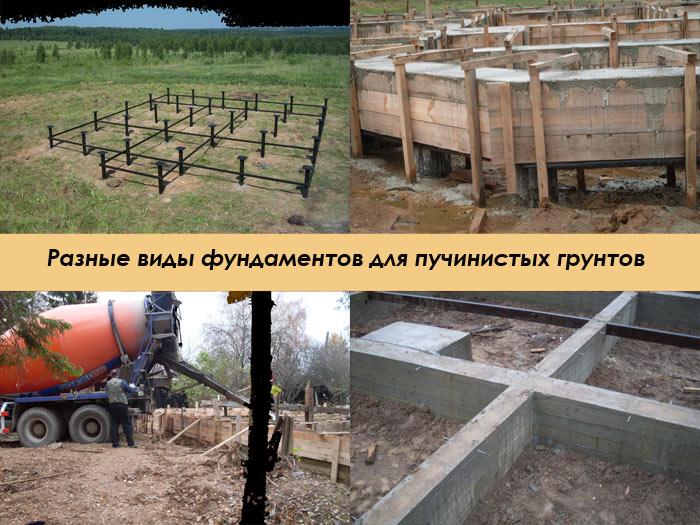

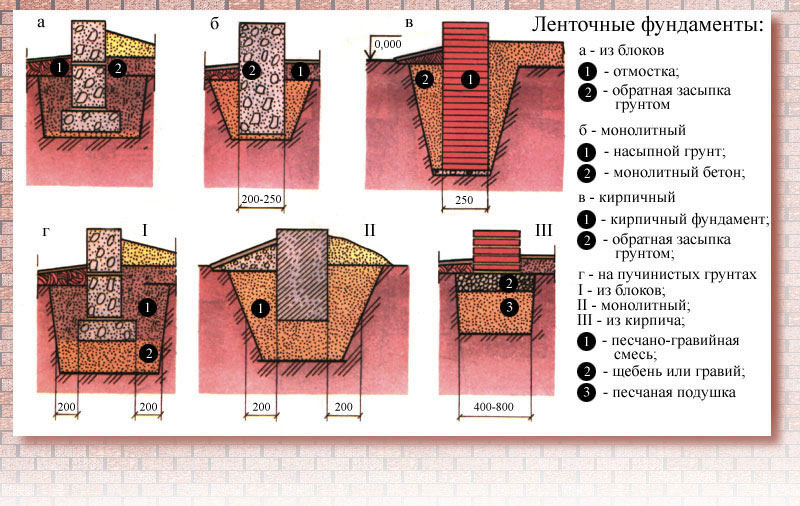

Виды фундаментов на пучинистых грунтах

В основе надежности фундамента малых и средних зданий в условиях пучинистых грунтов лежит их способность сохранять устойчивость под влиянием касательных сил пучения.

Если крупные массивные здания, построенные с заложением фундамента на глубине ниже сезонного промерзания грунта, противодействуют касательным силам своей массой, то, чтобы эти силы не разрушили здание небольшой величины и массы, применяют следующие типы фундаментов:

• Ленточный фундамент с заложением ниже глубины промерзания. В таком случае на подошву силы пучения действовать не будут, а для нейтрализации касательных сил трения, воздействующих на боковую поверхность фундамента, проводят ряд мероприятий, о которых – ниже.
• Мелкозаглубленный ленточный фундамент или монолитная плита – так называемые, плавающие фундаменты.
• Столбчатый фундамент.
• Свайный фундамент.

Возведение фундамента на песчаной подушке.

После монтажа дренажной системы и заполнения траншеи на 2 песком, можно приступать к возведению фундамента. Технология возведения фундамента, в этом случае, остается классической: строительство опалубки, армирование фундамента и заливка бетоном. Подробно на том, как правильно возводить опалубку и заливать ее бетоном, мы останавливаться не будем. Это довольно большая тема. Лучше сделаем упор на усиленном армирование фундамента, ибо такой подход поможет избежать его деформации. Надежно защитит, если все-таки грунт под его основанием будет подвержен пучению.

Согласно общепринятым нормам армирования ж\б фундаментов, расстояние между всеми рядами арматурных плоскостей не должно превышать 30 см. И вот здесь особое внимание следует уделить продольным пруткам арматуры. Именно продольные плоскости арматуры в ленточном фундаменте испытывают максимальные нагрузки на излом. Из чего следует: первое – продольные стержни арматуры должны быть сечением не менее 12 мм, второе – расстояние между продольными плоскостями арматуры не должно быть более 350 мм.

Что касается дополнительных затрат на арматуру, то они будут не столь значительны, как кажется на первый взгляд. Ведь по факту, высота фундаментной ленты будет всего 50-70 см, а не 200 см, как у заглубленного ленточного фундамента. А эффект от такого армирования в значительной мере снизит риск деформации фундамента.

Ну, а когда фундамент будет построен и приобретет необходимую прочность, опалубку снимают. Потом оставшееся пространство между боковыми стенками фундамента и траншеи доверху заполняют песком.

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

• Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;

Универсальный плитный фундамент Источник

• Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.
• Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.
• Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.
• Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.

Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунта Источник Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

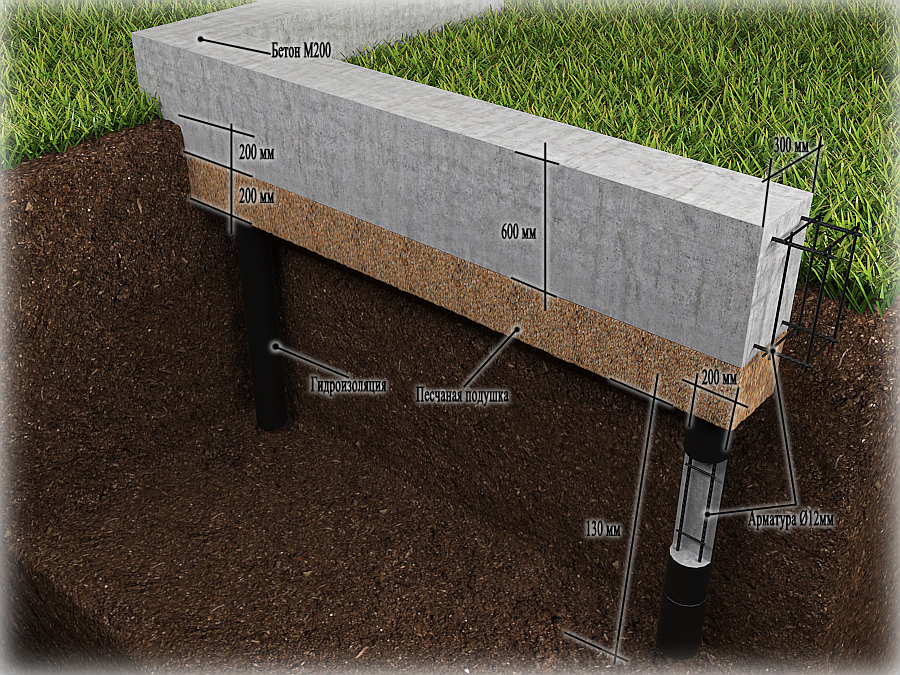

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта фундамента. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Этапы строительства и их особенности

Этап I. Закладка подушки

Как только траншея выкопана, необходимо уплотнить грунт. В случае, когда строятся мелкозаглубленные фундаменты на пучинистых грунтах, дедовский метод пропитки водой уже не оправдан – здесь однозначно нужна виброплита. Где грунт нормальный – она будет идти хорошо, а где смешанный – остановится, и ее невозможно будет даже толкнуть – вот в этом месте землю желательно заменить. А вот подушку на участке, где один мелкий и пылеватый песок, желательно защитить геотекстилем – чтобы не было заиления материнским грунтом. Он также защитит подушку от сорняков, которые могут прорасти в нее, и от проникновения в нее воды.

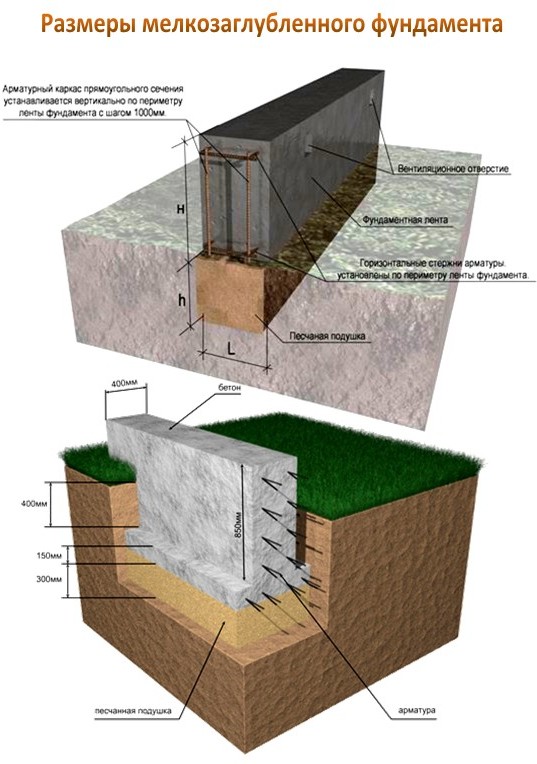

Устройство мелкозаглубленного фундамента таково, что ширина подушки у него должна быть на 30 см шире него самого. Сначала засыпается песок, на него – 10 см гравия и рубероид (желательно, на геотекстиль). Но, если необходимо утепление мелкозаглубленного фундамента, то лучше воспользоваться несъемной опалубкой и пенополистирола – она сейчас особо популярна среди банщиков.

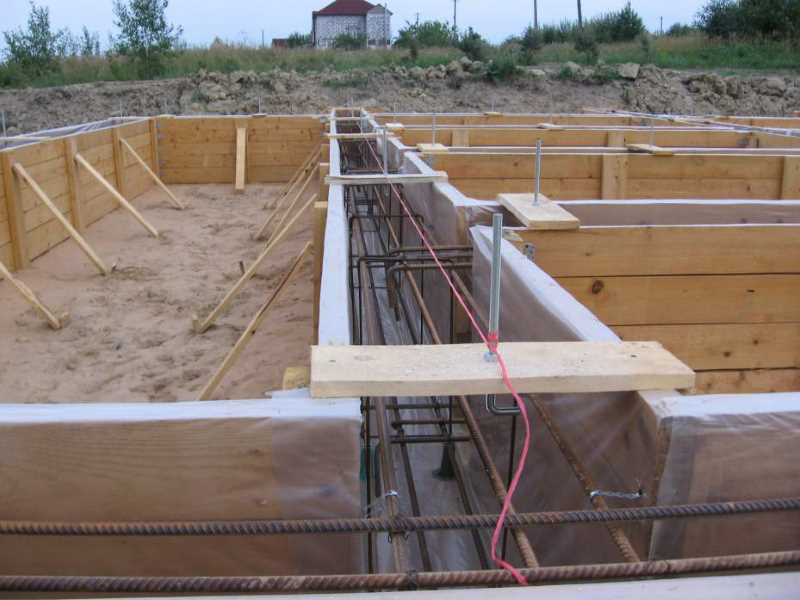

Этап II. Строительство опалубки

Опалубку для мелкозаглубленного фундамента строить лучше из опорных стоек в виде досок 10х2 см и опорных стоек в виде брусков 50х50, которые стоят каждые 60 см. Обязательно нужно отделать опалубку пергамином.

Если вам интересно узнать подробнее о опалубке под фундамент, советуем посмотреть видео -video/

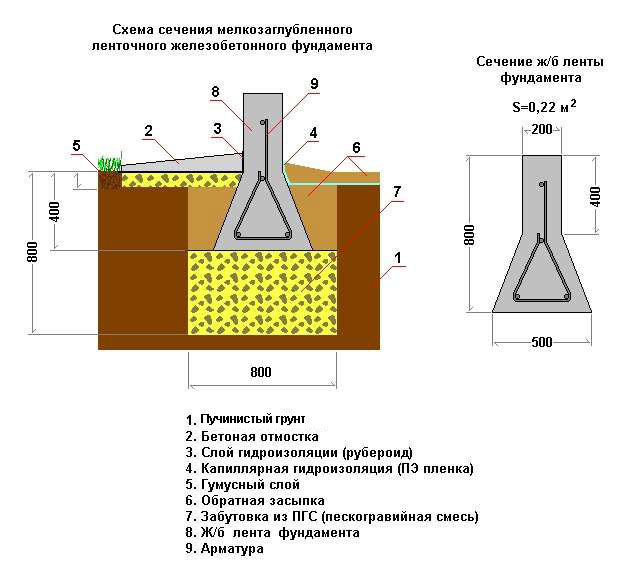

Этап III. Армирование фундамента

Армировать такой фундамент лучше так: по 5 арматурных прутков в нижнем и верхнем поясе. Больше всего для этого подходит продольная арматура 12 мм и поперечная в 20 мм. Расстояние между продольной арматурой нужно оставлять около 15 см. Углы армируются в этом случае в перехлест и связываются проволокой.

Этап IV. Заливка бетона

Лучшая марка для мелкозаглубленного ленточного фундамента – это бетон В15 F100 П4 М200. Для самой заливки часто используют миксер и бетононасос – это существенно облегчит весь процесс.

Самого бетона для заливки фундамента заготовить лучше больше, чем меньше – а для возможных излишек не сложно заранее подготовить плитку для укладки чего-нибудь. Таким же способом строится и мелкозаглубленный столбчатый фундамент.

К слову, если грунт – пучинистый, то готовый фундамент на зиму нужно обязательно нагрузить.

Если грунт на участке практически непучинистый, то мелкозаглубленный фундамент устраивается на специальной выравнивающей подсыпке из песка, а если пучинистый – то на подушке из мелкого щебня, котельного шлака и песка, но крупного или гравелистого.

ГДЕ И КОГДА МОЖНО СТРОИТЬ МЗЛФ

ПУЧИНИСТОСТЬ ГРУНТОВ. Чем меньше риски подвижек грунтов, особенно неравномерных, тем лучше для целостности МЗЛФ. Поэтому такой фундамент лучше всего строить на непучинистых, мало- и среднепучинистых грунтах (скальный грунт, слежавшаяся плотная глина, полутвёрдые и среднепластичные глины, пески) либо на плотных пучинистых грунтах (мягкопластичные глины) с низким уровнем грунтовых вод (УГВ) и малым риском их обводнения от паводков, задержки осадков. Не стоит строить его на влажных пучинистых грунтах (глины), на неравномерных по составу грунтах, на грунтах с высокой сжимаемостью (органических типа торфяников), при неоднородных по составу грунтах (вклинивания разных грунтов), при риске увлажнения, особенно неравномерного.

НЕСУЩАЯ СПОСОБНОСТЬ ГРУНТОВ. МЗЛФ предпочтительно строить на твёрдом или плотном слежавшемся грунте. Допустимо строительство на мягком или сыпучем грунте, но в этом случае ленточный фундамент устраивают поверх монолитной железобетонной подушки. Нельзя строить фундаменты этого типа на пористых сжимаемых грунтах, таких как илистые или торфяные.

ОДНОРОДНОСТЬ ГРУНТА. МЗЛФ больше всего страдает от неравномерных подвижек грунтов. Если под будущим домом несколько видов грунтов с разными характеристикам при замерзании или увлажнении, то лучше выбрать другой тип фундамента.

ХИМИЧЕСКИЙ СОСТАВ ГРУНТОВ. Бетон может разрушаться так же, как и железо. Ему могут вредить как кислые почвы (чернозём, торф), так и щелочные (гипсосодержащие). Лучший способ защиты бетона в агрессивных грунтах – полная его гидроизоляция.

УРОВЕНЬ ГРУНТОВЫХ ВОД. Чем больше воды в грунте, тем сильнее он расширяется при замерзании. Поэтому МЗЛФ – фундамент для мест, где грунтовые воды залегают глубоко, как минимум на 1 м (для глины) глубже зоны промерзания зимой.

РЕЛЬЕФ МЕСТНОСТИ. Дом на МЗЛФ не стоит ставить ближе 12 м к сильному уклону рельефа или ближе 1/3 высоты уклона. Под горой дом не должен быть ближе к уклону, чем на 1/2 высоты уклона, либо не ближе 4,5 м к нему. На уклонах основание МЗЛФ должно быть в горизонте, либо его делают ступенчатым.

БЛИЗОСТЬ К КРУПНЫМ ЛИСТВЕННЫМ ДЕРЕВЬЯМ строители обычно не принимают в расчёт. Крупное дерево не должно находиться близко к фундаменту – расстояние должно быть больше высоты дерева, а роща – не ближе полутора значений высоты деревьев. При строительстве на пластичных глинистых грунтах близость к деревьям может сыграть злую шутку: летом лиственные деревья интенсивно удаляют влагу из почвы, и глины могут уменьшаться в объёме. Если же дерево погибает или его спиливают после строительства, насыщенность глин влагой увеличивается, что приводит к увеличению объёма грунта.

СЕЙСМИЧЕСКАЯ ОПАСНОСТЬ. В зонах с землетрясениями силой до 7 баллов можно строить обычные монолитные железобетонные мелкозаглублённые фундаменты.

Мелкозаглубленный ленточный фундамент: на песчаном, пучинистом и глинистом грунте

Ленточный фундамент – универсальный тип основания, который подходит для различных грунтов и построек разных конфигураций. В силу своей недороговизны и оптимальных сроков по устройству, ленточный фундамент используются как в гражданском строительстве (жилые дома), так и в коммерческом. Известно, что заложение фундаментной основы составляет почти половину расходов на возведение, а по времени является одним из самых затяжных мероприятий в стройке, с основаниями ленточного типа всех этих нюансов легко избежать.

В данной статье рассмотрим варианты устройства ленточного фундамента на участках с различными характеристиками грунта, а также расскажем об особенностях монолитных работ, проводимых на глинистом, песчаном, пучинистом и др. грунтах.

Ленточный фундамент на песчаном грунте

Прежде чем приступить к работам, следует изучить особенности грунта на участке, который подлежит к застройке. Песок в качестве почвы может иметь различные размеры частиц, от чего принято его разделять на: крупнозернистый и мелкозернистый (пыль).

Песок с крупными частицами – отличный вариант для возведения любого типа основания. Он отводит воду, не подвержен пучению, устойчив к сезонным подвижкам. Мелкозернистый песок, наоборот, впитывает и удерживает воду в себе, образуя грязь, которая при замерзании увеличивается в объеме. Это говорит о высоком уровне морозного пучения, что при неграмотном устройстве фундамента может создавать в будущем проблемы.

Возведение фундаментов ленточного типа на крупнозернистом песке в большинстве случаев не является столь сложным мероприятием, особенно если уровень грунтовых вод глубже 2 м.

Почва с пылеватыми песками считается сложным типом грунта для строительства, с расположением грунтовых вод вблизи поверхности эта проблема усугубляется. При возведении фундамента на такой почве перед строителями стоит задача снизить воздействие сил морозного поучения на основание:

• увеличить площадь подошвы фундамента;
• произвести рулонную гидроизоляцию стенок фундамента;
• утеплить ленточное основание.

Все эти меры являются отличным способом борьбы с морозным пучением на песчаном грунте.

Ленточный фундамент на пучинистых грунтах

На пучинистых грунтах особо актуален мелкозаглубленный ленточный фундамент. Он подготавливается с учетом сезонных колебаний почвы – промерзание, усадка, расширение.

Всем видам пучинистых грунтов характерно морозное вспучивание, которое возникает из-за повышенного содержания влаги. К таким грунтам относят:

• мелкопесчаные;
• глинистые;
• суглинистые;
• пылеватые.

Пучение представляет собой увеличение объемов почвы в момент сильных заморозков. Как только температура поднимается до плюсовой отметки, почва «оттаивает», меняя свои параметры. Такие подвижки опасны и напрямую влияют на устойчивость, и срок эксплуатации всего сооружения.

Неправильно подобранный тип основания может привести к перекосу строения либо к проседанию в отдельных местах, а поэтому учитывать особенности пучинистых грунтов необходимо еще на стадии проектирования.

Мероприятия для преодоления негативного воздействия данного типа грунта:

1. Замена грунта под основанием постройки, например, на крупнозернистый песок.
2. Выбор в пользу ленточного фундамента на пучинистых грунтах.
3. Оборудование дренажной системы и отвод воды от здания.

Ленточный фундамент на глине

Глина – своеобразный тип почвы, который часто относят к «сложным». В первую очередь это связано с изменением прочностных характеристик. В сухом виде глина легко ломается и крошится, при намокании становится пластичной и «податливой». Если пренебрегать данными особенностями глинистой почвы, в дальнейшем во время эксплуатации владелец здания может столкнуться с просадкой, трещинами в фундаменте, вспучиванием и т.д. Все это может произойти, если неправильно рассчитать глубину заложения либо неправильно выбрать тип устройства фундамента.

Мелкозаглубленный ленточный фундамент на глине – отличное решение в случае необходимости возвести небольшое легкое сооружение. Впрочем, если были правильно произведены расчеты и проведено армирование, такое основание способно выдерживать даже значительные нагрузки от конструкции.

Ленточный фундамент на глинистой почве требует устройства специальной «подушки» из сыпучих материалов – песка, щебня, гравия. Это позволит строению противостоять движениям грунта и не смещаться, а, следовательно, и избежать деформаций, растрескиваний и других механических повреждений. Если не делать такой подушки, то уже через короткий период времени вы заметите, что ваше строение начинает «коситься», а прочностные характеристики фундаментного основания ухудшатся в разы.

Ленточный фундамент на участке с уклоном

Ленточные фундаменты действительно универсальны: их можно возводить не только не различных типах почвы, но и на участках с неравномерным рельефом. Найти идеально ровный участок для застройки практически невозможно, поэтому условно ровными признаются те, где угол наклона не превышает 3%.

Перепад высот – не повод отказываться от недорого, но надежного фундамента. В данном случае уместным будет устройство ленточного ступенчатого фундамента, который готова реализовать наша строительная компания Эвриал.

Чтобы сложный рельеф не стал причиной повреждения фундамента, следует продумать прочную опалубку «ступеней», просчитать углы наклона котлованных откосов. Ленточный фундамент на участке с уклоном может быть заложен частично глубоко, и при его создании нужно обязательно предусмотреть дренажную систему.

Особенности строительства на других видах грунта

Фундамент на суглинке строить намного сложнее, чем на глине: суглинистая земля относится к пучинистым, и работать с ней сложно. Обязательно для создания жесткости и надежности нужно применить армирование. Если есть возможность, можно суглинистую землю заменить песком.

Если строительство ведется на супесях или пыльном песке, нужно обеспечить снижение нагрузки на основание сил пучения. Для этого увеличивают размер площади подошвы основания дома, построив его в виде трапеции, с откосами к верхней части.

Не менее сложно возводить фундамент на насыпном грунте, поскольку он отличается неравномерной структурой и плотностью. Подобная почва бывает как естественного происхождения, так и искусственного, например, когда на участке имеет место крутизна и ее нужно устранить. Выход – уплотнить землю спецтехникой и продолжить строительные работы.

Чтобы построить фундамент на торфяном грунте, необходимо установить сваи и на них устанавливать ленточное основание здания: нет грунта слабее и не надежнее торфянистого.

Песчаная подготовка (подушка) под фундамент

Для того чтобы качественно и правильно построить любое сооружение своими руками, нужно сделать прочную основу под него, то есть фундамент. Песчано гравийная подушка под фундамент важная основополагающая всего процесса строительства, а именно одна из основных частей всего сооружения.

Подсыпка из песка под ленточное основание

При создании основания на почве, очень большую роль играет подготовка песчаной подушки для фундаментного основания дома. Именно она создает ровную и стабильную площадку основания для строительства, тем самым исключая в дальнейшем большую усадку или перекос готового дома.

Общие сведения

Подготовка участка нужна обязательно. Устройство песчаной подушки для дома востребовано на тех грунтах, которые подвержены вспучиванию в зимний период. Такие почвы имеют свойство напитываться влагой и набухать весной когда происходит ускоренное таяние снега или в дождливый сезон, за который может выпасть большое количество же при отсутствии осадков их толщина оседает.

Песок под фундамент служит отсекающим промежутком между грунтом и фундаментом дома, какой при этом защищает его от чрезмерного скопления влаги в основании (при этом портится армирование), а также его толщина лучше смягчает деформационное усилие почвы под зданием.

Правильно сделанный расчет и грамотно сооруженная подсыпка по всем правилам и нормам нужна для того чтобы обеспечить вашему зданию прочную устойчивость и уберечь его от разрушения.

к оглавлению ↑

Зачем нужна песчаная подушка?

Фундамент на песчаной подушке для дома особенно необходим на торфяных, илистых и глинистых грунтах. Все эти почвы подвержены пучению при отрицательных температурах.

Песчаная подушка для ленточного фундамента

Во-первых при промерзании они изменяют свою однородность. Вследствие чего основание для дома без песчано подушки становится неравномерно нагружено. При этом создаются напряжения в несущих конструкциях всего блока здания.

Монолитная стена может треснуть, в ней обязательно деформируется армирование, а оконные конструкции и дверные проемы могут искривиться под действием этих усилий.

Однако, если на этапе проектирования был сделан грамотный расчет и была заложена правильная толщина основания, а также был правильно подобран песок для фундамента, то именно он лучше всего примет на себя все напряжения и усилия, которые создаст вспученный грунт под готовым основанием вашего дома.

В результате сооружение не потеряет своей равномерности и прочности.

Во-вторых правильная песчаная подушка под фундамент существенно продлевает срок службы готового здания уберегая его фундамент и армирование от грунтовой влаги. Ведь излишняя влага отрицательно и разрушительно действует на арматурный каркас, а также на поверхностные слои бетона.

Вода с трудом поднимается вверх по плотно утрамбованному слою песка, а также уложенный поверх него слой гидроизоляционной защиты убережет бетон от излишнего впитывания влаги в себя.

Если подготовка и расчет выявили, что уровень грунтовых вод слишком высок, тогда рекомендуется строить столбчатый или свайный фундамент. Тогда как бетонная подушка под фундамент в этом случае не применяется.

к оглавлению ↑

Из чего можно сделать основание?

Любая песчаная подушка делается из крупнозернистого песка. Лучшим вариантом будет использование гравелистого песка с включениями крупных фракций или подготовка речного песка средней фракции.

Песчаная подушка для свай

Эти виды наполнения песчаной подушки успешно справляются с излишней влагой и нежелательным процессом излишней усадки сооружения.

Также для обустройства песчаной подушки и придания ей улучшенных компенсационных и дренажных свойств, подготовка и расчет предусматривают применение гравийно-песчаной смеси. Она лучше всех устойчива к процессу сжатия.

Для того чтобы при сезонном повышении грунтовых вод песчаная прослойка не разрушалась, армирование не корродировало, а монолит фундамента не напитывался влагой, между ними нужна укладка слоя гидроизоляции.

Следует отметить, что иногда дилетанты используют глину для засыпки подушки под фундамент. Мнение о том, что глина имеет водоотталкивающие свойства, а также способна лучше спасать плитный фундамент блока от излишней влаги ошибочно.

Дело в том, что глина хорошо впитывает воду и накапливает ее в себе, в то время как песчаная засыпка действует как дренаж, пропуская ее через себя. Вследствие чего, глина при отрицательных температурах вспучивается, что приводит к нестабильности фундамента, какой соответственно теряет качество и прочность, армирование и монолитная плита получается с небольшим сроком службы.

Пучинистость грунта

Характерной особенностью пучинистых грунтов является их подверженность морозному пучению.

Процесс пучения грунта – это результат замерзания находящейся в нем влаги, которая превращается в лед.

Сила пучения глинистых грунтов способна разрушить любое строение, поэтому возведение на таких грунтах требует особой технологии производства работ

Так как плотность льда меньше, чем у воды, его объем больше. Пучинистые грунты включают три вида глинистых почв: супеси, суглинки и глины. В глине содержится очень много пор, что позволяет ей удерживать влагу. Соответственно, чем больше глины и воды содержится в грунте, тем выше его пучинистость.

Под степенью морозной пучинистости понимается величина, показывающая склонность грунта к возможному пучению. Определяют степень пучинистости как отношение абсолютного изменения объема грунта в результате замерзания к высоте грунта до того, как произошло промерзание.

Таким образом, здесь можно определить, как влияет процесс замерзания грунта на его объем. Если показатель степени пучинистости грунта составляет больше, чем , то такие грунты называют пучинистыми, то есть увеличивающимися на 1 см и более при промерзании грунта на глубину, составляющую 1 м.

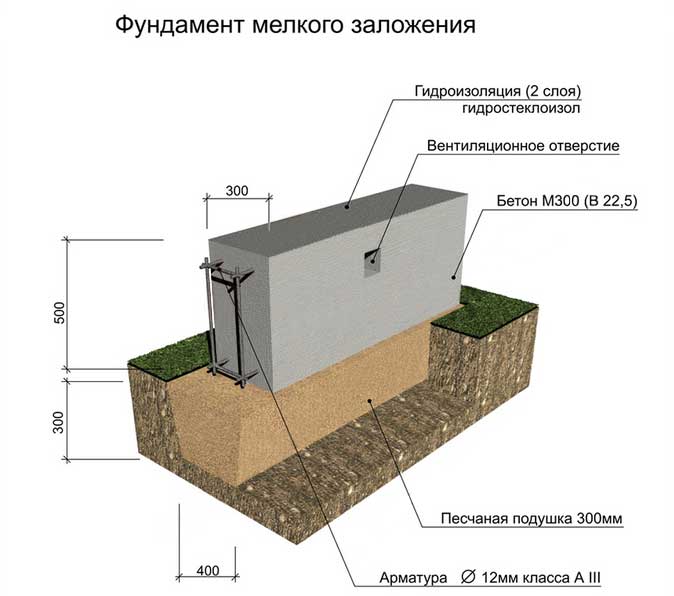

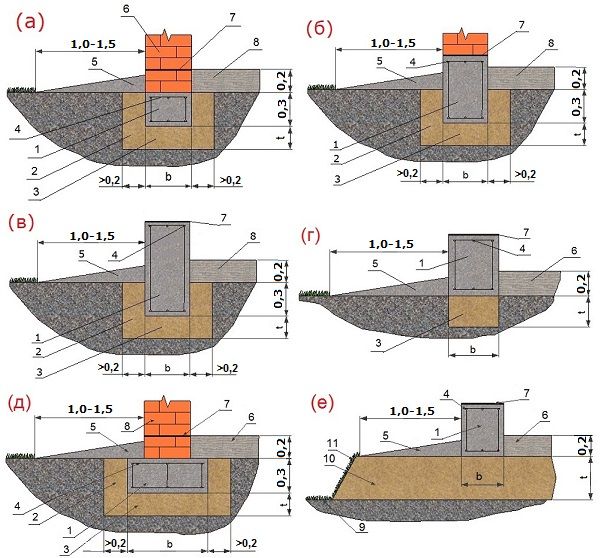

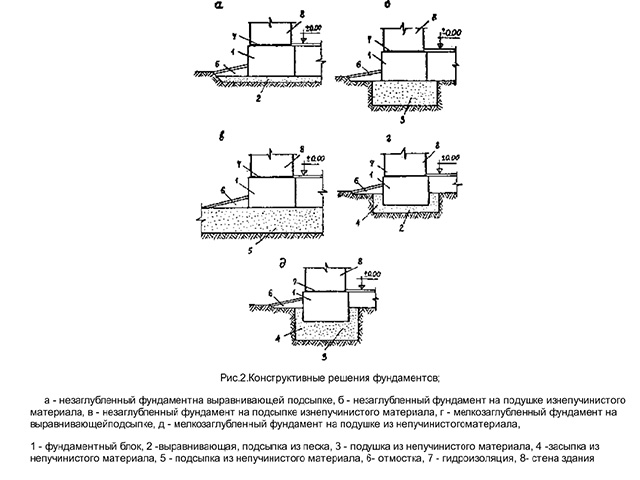

Конструкция фундаментов малого заложения

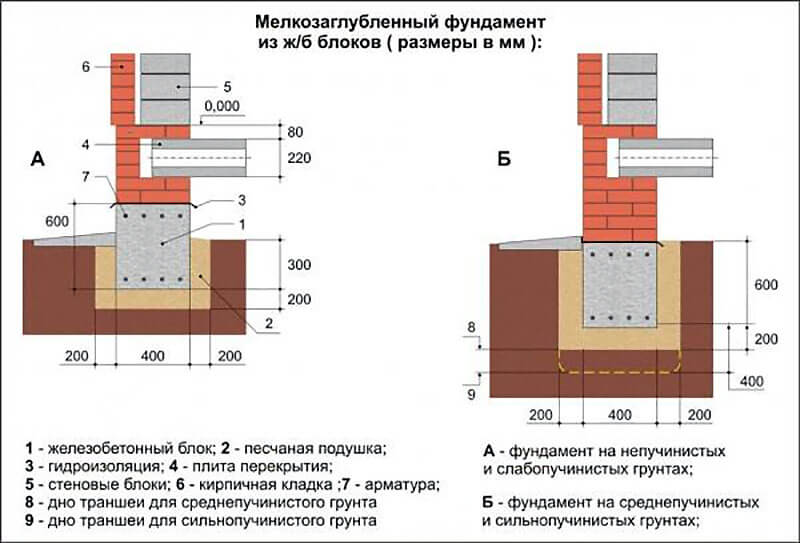

Такие фундаменты делают монолитными железобетонными или сборными из железобетонных плит.

У основания из сборных плит нормального заглубления может быть такая конструкция:

• песчаная подушка толщиной 15 см;
• друг на друга выкладывают бетонные блоки, размер которых 38х50х28 или 38х40х28. Связывают блоки цементным раствором;
• яма засыпана слабопучинистым или непучинистым грунтом;
• на верхнем блоке из бетона сверху есть оклеечная гидроизоляция;
• еще один бетонный блок;
• сверху на бетонном блоке маленький (3-5 см) слой цемента.

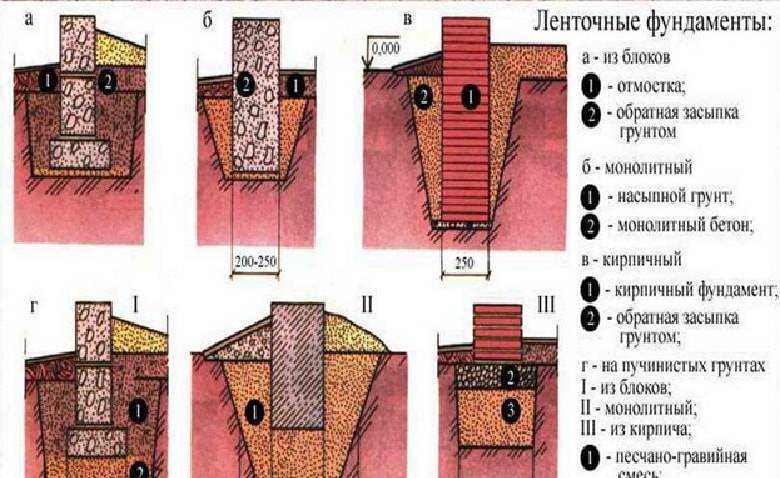

Схема ленточного фундамента.

В этой конструкции промежуток от края грунта до вершины оклеечной изоляции должен быть около 15 см. Значит, высота столба над землей с учетом высоты крайнего бетонного блока и пласта цемента равна 45 см.

Конструкция столба основания малого заложения может быть такой:

• песчаная подушка толщиной в 0,5 м;
• бетонный блок, погруженный на глубину 10-12 см;
• слой оклеечной гидроизоляции;
• второй блок из бетона;
• стяжка из цемента толщиной 3-5 см.

С внутренней части сбоку от столба устраивают также бетонную отмостку, которая прилегает к первому блоку и имеет толщину от грунта до верхнего среза первого бетонного блока, притом у нее имеется уклон в сторону от столба.

Методы возведения основания на грунтах с пучинистыми свойствами

Расположения основания ниже уровня промерзания грунта — залог его устойчивости в будущем.

Распространенным решением проблемы возведения надежного основания на грунтах с пучинистыми свойствами является глубокое расположение основы, которое будет находиться ниже уровня промерзания почвы.

Данное решение будет надежно предотвращать воздействие пучения в нижней части основания, однако боковые стенки базиса по-прежнему будут не слишком надежно защищены от такого рода деформационных воздействий.

При недостаточной прочности закладываемого основания, материал может быть деформирован или смещен.

При закладке базиса на большую глубину, данный способ будет существенно бить по карману, поскольку потребуется большое количество материала.

Как правило, оптимальный фундамент на пучинистых грунтах должен надежно сопротивляться воздействию пучения, а также равномерно распределять деформационные явления по всей площади основания, чтобы не допускать повреждения стен.

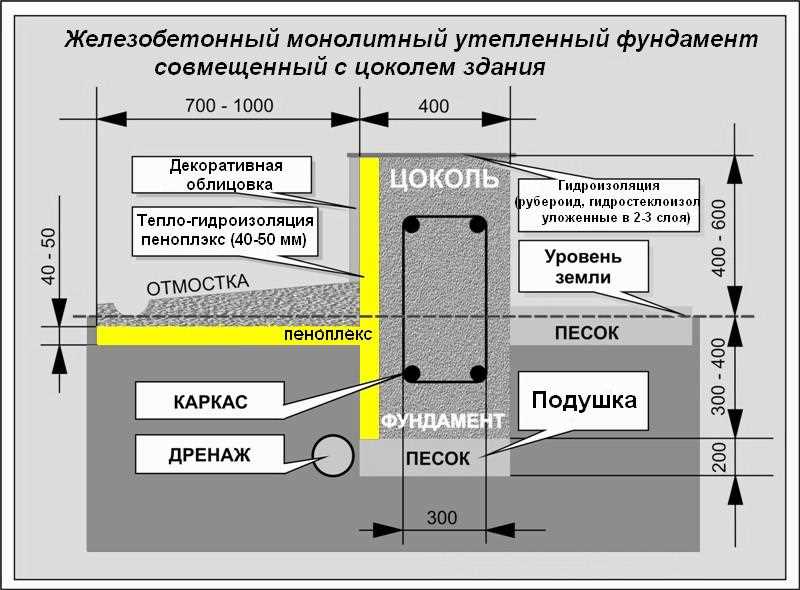

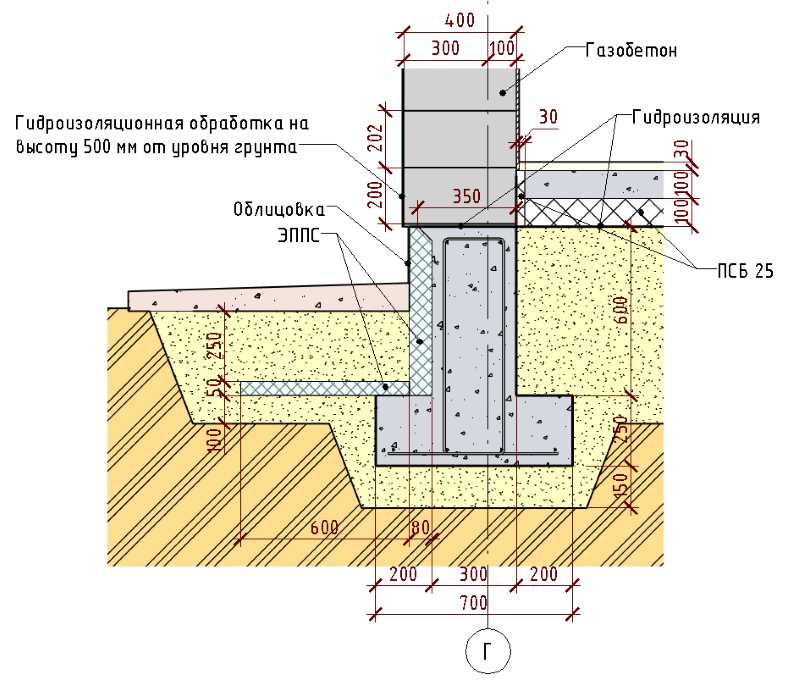

Чтобы мелкозаглубленное основание надежнее справлялось со своей работой, под ним устраивают специальную подушку, которая состоит из материалов, не подверженных пучинистым свойствам. Это может быть песок либо щебень средних размеров.

После заливки бетонной смеси, внешнюю сторону основания, вплоть до самой подушки, также прокладывают непучинистыми материалами, а затем присыпают землей.

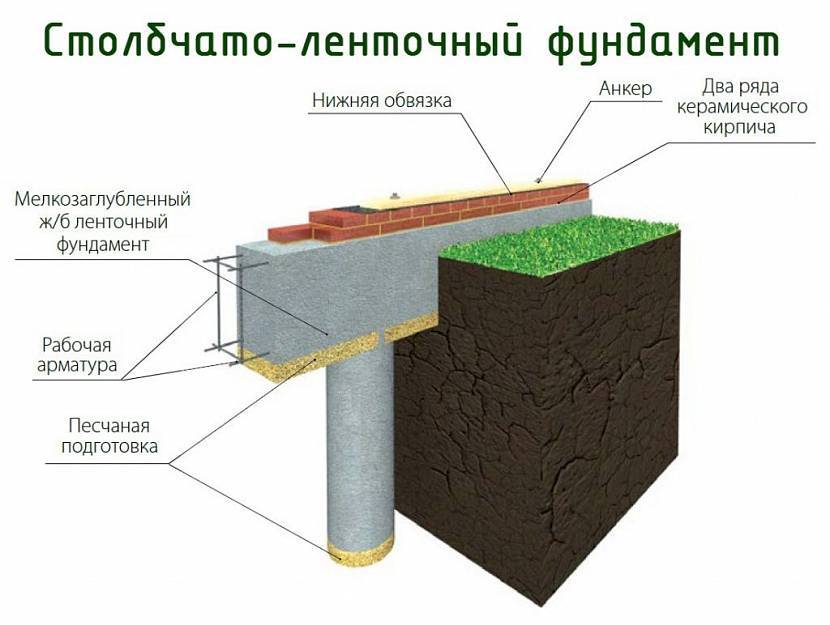

Столбчатый базис на грунтах с пучинистыми свойствами

При частном малоэтажном строительстве, который выполняется в условиях пучинистого грунта, оптимальным решением может стать использование столбчатого основания.

Грамотный столбчатый фундамент на пучинистых грунтах обычно устраивается ниже уровня промерзания.

Данный способ позволяет сэкономить значительную сумму денег. Чтобы избежать напряжения, касательно воздействующего на опорные столбы, следует сделать выбор в пользу столбов из железобетона.

Столбчатые основания, которые выполнены с применением железобетонных конструкций, представляют собой оптимальное решение для заложения базиса на грунтах, характеризующихся пучинистыми явлениями. Данная технология является очень удобной и обладает высокой технологичностью, поскольку подходит и для таких типов грунта, как:

• заболоченные области;
• сырые участки;
• почва с высоким уровнем залегания грунтовой влаги.

На таких почвах столбчатое основание может быть представлено таким типом конструкции, в котором к опорному каркасу жестко привязывается анкерная площадка, служащая опорой для строения.

Несущие столбы такого основания могут быть представлены следующими изделиями:

• Асбоцементные трубы с армированной внутренней стенкой, заполненные бетоном.
• Железобетонные конструкции.
• Металлические трубы, защищенные с внутренней стороны песчано-цементным составом, а с внешней – металлом или эпоксидной смолой.

В качестве арматуры может использоваться проволока, чей диаметр составляет 6-12 мм, а также стержни из металла либо металлические отходы: части водопровода, газопроводные трубы, уголки.

Приготовление бетона следует производить только с использованием высокомарочного цемента. На роль заполнителя подойдут песок или щебень из гранита. Чем жестче бетон – тем прочнее его структура.

Как изготовляют ленточные монолитные сооружения?

Чтобы грамотно установить ленточный фундамент на пучинистых грунтах, следует придерживаться определенного порядка.

На начальном этапе готовится котлован, глубина которого представлена значениями от 0.5 м. до 0.7 м.

После того, как яма готова, ее боковые откосы прокладываются материалами с гидроизоляционными свойствами. Это могут быть как толь, так и полиэтилен.

Затем котлован засыпается песком, при этом насыпка идет слоями. Каждый слой, толщина которого должна составлять от 20 до 30 см, необходимо утрамбовывать.

Гидрозащита обеспечивает успешное противодействие песка заиливанию. Последующий этап характеризуется проведением работ по установке опалубки. Хотим отметить, что если вы не знаете как правильно делать опалубку или заливать бетон, то у нас вы всегда можете заказать строительство фундамента под ключ.

Подушка из песка укрывается прослойкой с гидроизоляционными свойствами, после чего в опалубку устанавливаются прутки из арматуры, диаметром до 1.2 см.

На финальном этапе работ идет заливка основания бетонной смесью, которую готовят определенным образом. Укладка верхней арматуры происходит непосредственно на сырую бетонную смесь, до того, как соответствующие мероприятия будут завершены. Очень важно соединять арматуру именно методом вязки, поскольку сварочное соединение привносит в структуру основания хрупкость и ломкость.

Фундамент — плита, плитный фундамент

Стены дома опираются на плиту фундамента

Фундамент в виде монолитной железобетонной плиты под всей площадью дома

— еще один вариант мелко заглубленного фундамента.

Большая площадь опоры позволяет значительно уменьшить удельные нагрузки на грунт. Усиленное армирование и большой расход бетона делают плитный фундамент самым дорогим в частном домостроении.

Фундамент — плиту для частного дома, из-за его высокой стоимости, целесообразно применять при слабой несущей способности грунта на участке.

Плитный фундамент, так же, как другие типы фундаментов, для защиты от морозного пучения грунта может быть выполнен с устройством теплоизоляции или без неё.

Стены дома опираются на мелко заглубленный ленточный фундамент с монолитной плитой подвесного пола по грунту.

Следует различать

плитный фундамент и мелко заглубленный монолитный ленточный фундамент с подвесными полами по грунту.

В последнем случае заливают монолитный железобетонный ленточный фундамент и монолитную железобетонную плиту пола по грунту.

В этом варианте монолитная железобетонная плита пола не участвует в передаче нагрузки от веса здания на грунт

, а исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такую конструкцию часто называют «подвесной пол по грунту».

Ленточный фундамент с монолитной плитой подвесного пола часто ошибочно считают плитным фундаментом с ребрами жесткости

. Конструкции действительно похожи, но есть существенная разница в деталях — армировании, размерах.

Во всех случаях при устройстве фундаментов необходимо предусматривать водозащитные мероприятия, направленные на снижение деформаций пучения грунта — обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от дома

посредством устройства вертикальной планировки,дренажных сооружений, водосборных канав, лотков, траншей и т.п.

Мало заглубленные фундаменты следует с осторожностью применять для домов на крутых склонах и откосах.

Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте.

Как видим, выбор принципиальной конструкции и расчет фундамента сложная и ответственная задача. Итоговые результаты прежде всего зависят от достоверной оценки грунтов в основании здания, которые без изысканий получить достаточно сложно. Цена ошибки может быть очень выбор фундамента можно рекомендовать для вспомогательных, хозяйственных построек и небольших садовых домиков.

Проектирование фундамента для строительства дома разумнее заказать специалистам.

Дополнительную информацию по устройству и применению малозаглубленных фундаментов можно получить из книги одного из авторов СНиПов В.С. Сажина «Не зарывайте фундаменты вглубь». Скачать книги в формате djvu 389 кбайт.

ив формате PDF 4150 кбайт (перейти по ссылке и выбрать в меню слева вверху «Файл» > «Загрузить»).

Выбери тип фундамента для своего дома —

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть!

— все опросы

Следующая статья:

Расчет нагрузки, площади подошвы и толщины песчаной подушки фундамента мелкого заложения

Предыдущая статья:

Морозное пучение грунта

Еще статьи на эту тему

• Наружная отделка стен дома из газобетонных, газосиликатных блоков
• Отопление частного дома твердотопливным котлом на дровах
• Расчет сопротивления теплопередаче стены
• Технология утепления фасада, стен дома снаружи, минватой своими руками
• Открытая кухня студия, совмещенная с гостиной и столовой
• Ломанная крыша дома с мансардой своими руками
• Перепланировка квартиры – свежие идеи
• Дом с монолитными стенами из крупнопористого керамзитобетона

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

• при промерзании грунта менее 2 м — 50 см;
• при промерзании грунта на глубину до 3 м — 75 см;
• при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Мнение эксперта

Сергей Федоров

Задать вопрос эксперту

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Выбор типа фундамента

Итак, если грунтовые воды близко – какой фундамент нужен? Наиболее правильным решением данного вопроса будет сооружение плавающей конструкции. Такой тип основания разрабатывался специально для строительства на слабонесущих, насыпных грунтах, участках с высоким расположением грунтовых вод.

Он представляет собой монолитную бетонную плиту, армированную стальными стержнями. Плитный фундамент при высоком уровне грунтовых вод имеет небольшую толщину (фундамент плита — расчет толщины). Его устройство производится в следующем порядке:

1. Роется котлован глубиной 400-500 мм.
2. Дно котлована тщательно разравнивается, а затем засыпается слоями песка и щебня.
3. Подушка утрамбовывается и гидроизолируется при помощи рулонных материалов.
4. По периметру будущего фундамента монтируется опалубка.
5. Внутри опалубочной конструкции собирается армирующий каркас.
6. Производится заливка бетона.

Толщина фундаментной плиты определяется расчетным путем с учетом особенностей проектируемого здания и геологических характеристик строительной площадки.

Подобная конструкция способствует равномерному распределению нагрузки на грунт. Но и у нее есть отрицательные стороны:

• возможность применения плитного фундамента ограничена максимально допустимой величиной уклона местности – не более 5 градусов;
• домовладельцу придется отказаться от подвала.

Плавающий фундамент на насыпном грунте при высоком уровне грунтовых вод – наиболее приемлемый вариант, поскольку насыпь, как бы тщательно ее не утрамбовывали, все равно будет слеживаться и оседать.

Свайный фундамент

Свайный фундамент при высоком уровне грунтовых вод в частном строительстве применяют весьма охотно: обходится он недорого, а держит дом надежно даже на торфяниках и заболоченных грунтах.

Сваи заглубляются ниже уровня промерзания почвы – до встречи с плотными и устойчивыми слоями грунта. С проблемой неравномерности распределения нагрузки справляются при помощи ростверков.

Объем земляных работ при установке свай невелик, но в случае использования технологии индивидуального строительства (ТИСЭ), придется предварительно осушать скважины, пробуренные ручным способом.

И этому типу фундамента свойственны недостатки:

• как и в случае с монолитной плитой, невозможно устройство подвала;
• данный вариант не подходит для строительства тяжелых домов: сваи подходят для каркасников или деревянных построек, но кирпичное здание на них не построишь.

Есть еще один существенный минус: не на всяком участке можно применить свайный фундамент – если, например, твердые породы залегают слишком глубоко, от этого варианта придется отказаться.

Ленточный фундамент

От ленточного фундамента при высоком уровне грунтовых вод лучше отказаться. Но не все застройщики прислушиваются к этому разумному совету. В такой ситуации можно воспользоваться мелкозаглубленной монолитной лентой. Такой тип фундамента подойдет для участков, на которых расстояние от поверхности земли до воды составляет метр – полтора.

Мелкозаглубленный ленточный фундамент подойдет для домов из пенобетона, дерева и других облегченных строительных материалов (какой нужен фундамент для дома из пеноблоков).

Заливку фундамента на горной местности с высоким уровнем вод производят ступенчато, соединяя верхние части монолитных лент мощными рандбалками.

Какие грунты относятся к пучинистым

Перед проектированием и строительством фундамента необходимо выполнить геологические изыскания. Они помогут определить, какие слои почвы залегают на участке. Если нет возможности заказать профессиональное исследование, можно провести его самостоятельно отрывкой шурфов или ручным бурением. При определении типа почвы стоит руководствоваться описаниями в ГОСТ «Грунты. Классификация».

По этому нормативу грунт делят на 5 групп:

• чрезмерно пучинистый;
• сильнопучинистый;
• среднепучинистый;
• слабопучинистый;
• непучинистый (условно).

Для всех групп, кроме последнего варианта, нужно предусматривать мероприятия, чтобы защитить мелкозаглубленный ленточный фундамент на пучинистых грунтах. К условно не пучинистым почвам относят крупнообломочные типы, песок крупной и средней фракции. Эти материалы хорошо фильтруют влагу, благодаря чему она уходит в нижние слои. При этом уровень расположения грунтовых вод должен быть ниже глубины опирания фундаментов.

Пучинистые грунты плохо пропускают воду, поэтому осадки легко скапливаются в слое. К таким типам относится глина, суглинок, супесь. Также от пучения нужно избавляться при мелкопесчаных и пылеватых почвах. На последних строительство не рекомендуется, лучше выполнить полную замену грунта на крупный песок.

Отличие мелкозаглубленного фундамента от традиционного заглубленного

Главное отличие заглубленного от мелкозаглубленного фундамента заключается в том, что в первом случае необходимо рыть котлован или траншею глубиной, которая превышает уровень промерзания грунта. И в случае если фундамент будет возводиться в районах с суровыми зимами, этот уровень может превышать 1,5 м, что говорит о необходимости применять тяжелую технику. Что касаемо мелкозаглубленного фундамента, то его конструкция ничем не отличается от заглубленного, только глубина его обычно не превышает 0,5 м.
