Железобетонная рубашка для усиления фундамента

В каких случаях фундаментам необходимо усиление?

Визуально различимыми причинами реконструкции, повышения или восстановления эксплуатационных характеристик оснований дома являются:

• дефекты, трещины, выкрашивание конструкционного материала
• смещение столбов, лент, стен в горизонтальной плоскости
• наклон здания, деформация отдельных конструкций
• видимая коррозия, разрушение гидроизоляционного слоя

  Основные причины усиления фундаментов

Гарантированно потребуется усиление фундамента в случаях:

• строительство нового объекта вблизи с эксплуатируемым коттеджем на этом же основании
• увеличение сборных нагрузок от повышения веса силовых конструкций
• снижение прочности материалов, из которых сооружался фундамент
• ослабление оснований (грунтов) под жилищем в силу техногенных или естественных причин

Например, порывы централизованных систем жизнеобеспечения (канализация, поселковая ливневка, водопровод) вблизи от дома могут размыть почву, насытить ж/б конструкцию влагой, повысить силы пучения. Либо при выемке грунта из котлована возле жилища почвы могут сдвинуться в сторону подземной разработки, снизив расчетное сопротивление основания, несущую способность подземной конструкции.

Внимание: Величина воронки оседания напрямую зависит от веса коттеджа.

Поэтому на начальном этапе проводится обследование силовых конструкций, выявляются причины разрушений, деформаций.

Подготовка к укреплению фундамента

Перед укреплением фундамента проводят его наружный и внутренний осмотр. При внешнем осмотре определяются следующие параметры:

• габариты строения;
• состояние опорных конструкций;
• нагрузка на платформу;
• наличие трещин и скосов.

При подземном исследовании определяются показатели:

Прежде чем начать работы по укреплению фундамента, необходимо убедиться в окончании его усадки. Обычно она продолжается не менее месяца. Чтобы понять, что усадка окончилась, поперёк выявленных трещин устанавливаются гипсовые маячки. Их состояние позволит определить, когда можно начинать укрепление основания.

На завершающей стадии подготовки к укреплению осуществляется разгрузка платформы. Она может быть полной или частичной. Важным фактором является недопущение искривлений, которые отрицательно скажутся во время восстановления фундамента.

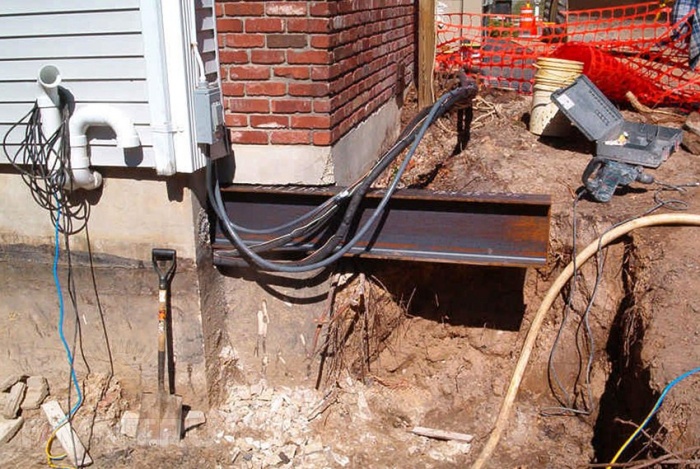

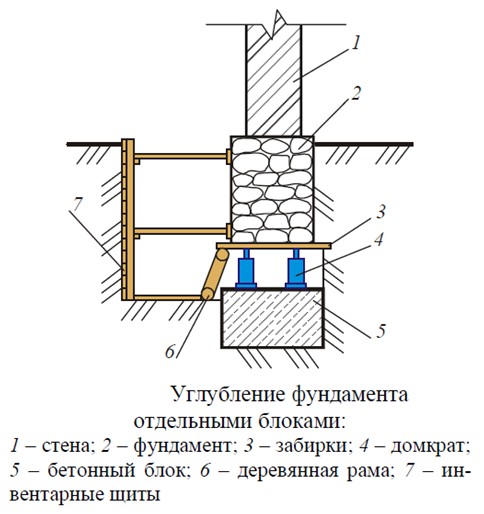

Для последующего усиления фундамента здание поднимается домкратами

Частичная разгрузка платформы дома производится с применением деревянных или металлических опор и подкосов.

• В подвале установите опорные подушки, отступив от стены 2 м.
• Положите сверху опорный брус.
• Закрепите стойки.
• Затем балкой соедините их с перекрытием, а после — с опорным брусом, используя клинья.

Для капитальной разгрузки платформы монтируются стальные балки-обвязки.

• Под рядом кладки, в котором кирпичи уложены короткими гранями к стене, с двух сторон пробейте штробы, соблюдая между ними расстояние 2 м.
• Поместите в них балки-обвязки и закрепите 25-миллиметровыми болтами.
• При помощи накладок сварите места стыковки балок, а в промежутки от стены до балки залейте песчано-цементный раствор.
• В нижней части стен пробейте отверстия, соблюдая расстояние между ними не более 3 м, вставьте в отверстия балки.
• Установите поперечные балки на опорные подушки по обеим сторонам стены.

Усиление и ремонт

Усиление наружных фундаментов: 1— трубки для нагнетания цементного раствора, 2— бетон.

Усиление фундамента с использованием подобного элемента в последние годы становится все более популярным в строительстве. Для монтирования буроинъекционных свайных элементов в столбчатых основаниях в самом начале нужно проделать отверстие нужного размера (диаметра). После этого подходит период, чтобы пробурить скважину под сваю. В эти скважины размещают каркасы, которые необходимо сделать из арматуры.

Заливка смеси из бетона осуществляется по инъекционному принципу (отсюда и название), который предполагает бетонную подачу небольшими порциями. Образование трещин в стене зданий во многом объясняется именно деформацией.

Можно выделить 2 основных вида разрушений: механические повреждения и коррозия металла. Механические повреждения проявляются в деформации в виде появления изломов и трещин. Коррозия металла может обернуться полным разрушением, помимо всего снижается прочность фундамента. Все во многом зависит от разрушающего действия и длительности воздействия. В работе по усилению фундамента металлическими обоймами с приливами из бетона понадобятся следующие строительные материалы:

1. Металлические обоймы.
2. Бетон.
3. Сталь.
4. Раствор.
5. Арматура.

Укрепление грунта при ремонте свайного фундамента

Иногда ремонт свайного фундамента требует укрепление грунта.

Механическим способом:

1. Заполнить песком наклонные скважины или уплотнить грунт глубинным вибратором.
2. Армировать слой грунта.
3. Заняться снижением уровня грунтовых вод.

Термическим способом – пробурить скважины и сжечь в них топливо. Это гарантирует образование под домом плотного грунтового столба в каждой скважине. Только делать это нужно осторожно, чтобы при ремонте не сжечь и дом. При укреплении данным методом сначала проводится разметка, чтобы деревянные детали не соприкасались с теми местами, где будет выход отверстий наружу.

Укрепляющий химический способ ремонта предусматривает выполнение следующих действий:

1. Нагнетание силикатного раствора или синтетической смолы в почву.
2. Реконструкция при помощи введения раствора аммиака в грунт.

Если сложилось так, что был приобретен готовый построенный дом, возведенный по технологии ТИСЭ, или же не было проведено обследование почвы и в сооружении через несколько лет эксплуатации на фундаменте появились первые трещины, которые каждый год становятся больше, необходимо будет поступить по-другому – разобрать часть фундамента. Далее, если постройка легкая, укрепить свайный фундамент трубами, уголками, для крупных зданий нужно будет использовать более прочный материал, например, стальной прокат.

Устройство

Строительство

Бутобетонный фундамент своими руками возводится с использованием готовой бетонной смеси на мелких заполнителях, и природных камней (бут) малого и среднего размеров (см. видео в этой статье).

Но, прежде чем заниматься устройством ленточного фундамента, необходимо выполнить следующие подготовительные работы:

• очистить строительную площадку от мусора;
• снять верхний растительный слой в пятне строящегося здания;
• провести разметку осей стен здания с выносом их в натуру (обноска);

Выноска

• выполнить земляные работы (рытье траншей или котлована);
• перенести разметку осей на отрытое основание с определением ширины подошвы и толщины будущих несущих конструкций.

Перенос разметки на основание

Инструкция по сооружению бутобетонного сооружения своими руками состоит из следующих операций:

• Подготовка щебеночно-песчаного основания (10–15 см.).

Подушка

• Установка переставной опалубки высотой, позволяющей свободно вести бутовую кладку.

Опалубка

• Приготовление бетонной смеси.
• В опалубку, по периметру здания, укладывается слой бетонной смеси (15–20 см.).
• В уложенный и равномерно распределенный раствор вдавливается ряд подготовленного бутового камня. Между камнями оставляют зазор величиной 4–6 см, который заполняют мелким щебнем и затем проливают бетоном.
• По возможности, уложенный ряд камня уплотняют вибратором или ручной трамбовкой. Весь процесс укладки повторяется до проектной отметки высоты фундамента.
• Стандартная толщина бутобетонной конструкции 50–60 см.

Готовая конструкция

Если требуется конструкция низкой или средней прочности, то бетон можно заменить цементным раствором, приготовленным на отсеве дробления камня из того же материала (кладка «под залив»).

По прочности и долговечности данный тип сооружения ничем не уступает бутовому, а по простоте выполнения превосходит его.

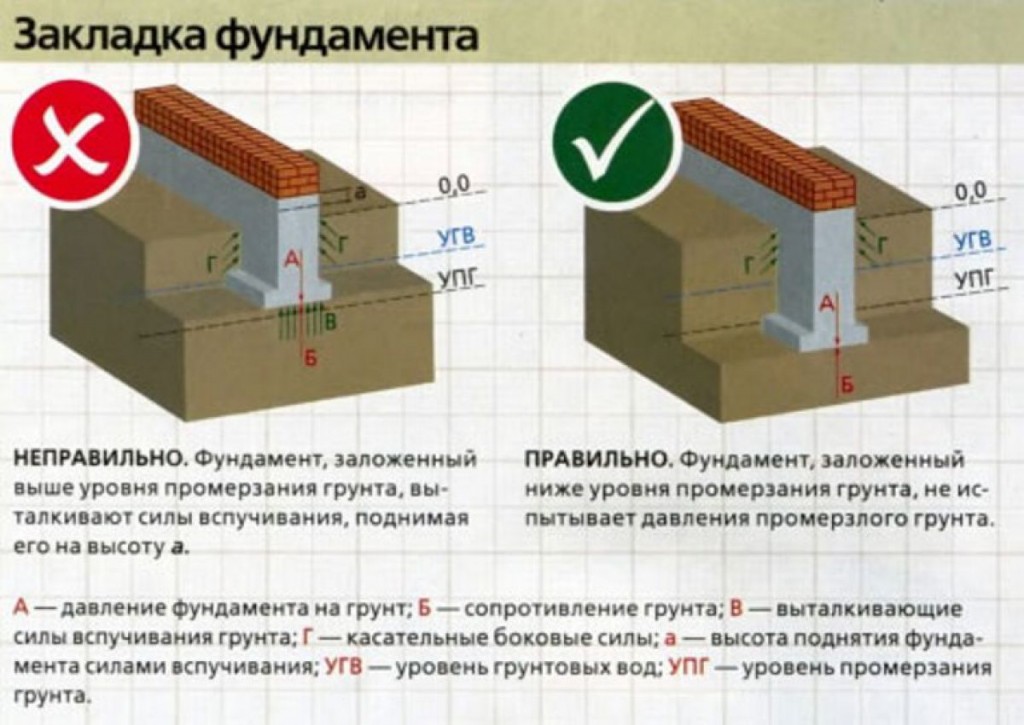

Подсказки: на глубокопромерзающих грунтах строительство бутобетонных ленточных конструкций трудоемко и экономически неоправданно.

Бутовая и бутобетонная кладки по прочности проигрывают ленточному монолитному фундаменту. Поэтому, в особых случаях эти виды фундамента можно усилить железобетонной обоймой. Обычно этот способ применяют для ремонта и реконструкции зданий, но, чтобы избежать дополнительных затрат впоследствии, можно применить его и на стадии нового строительства.

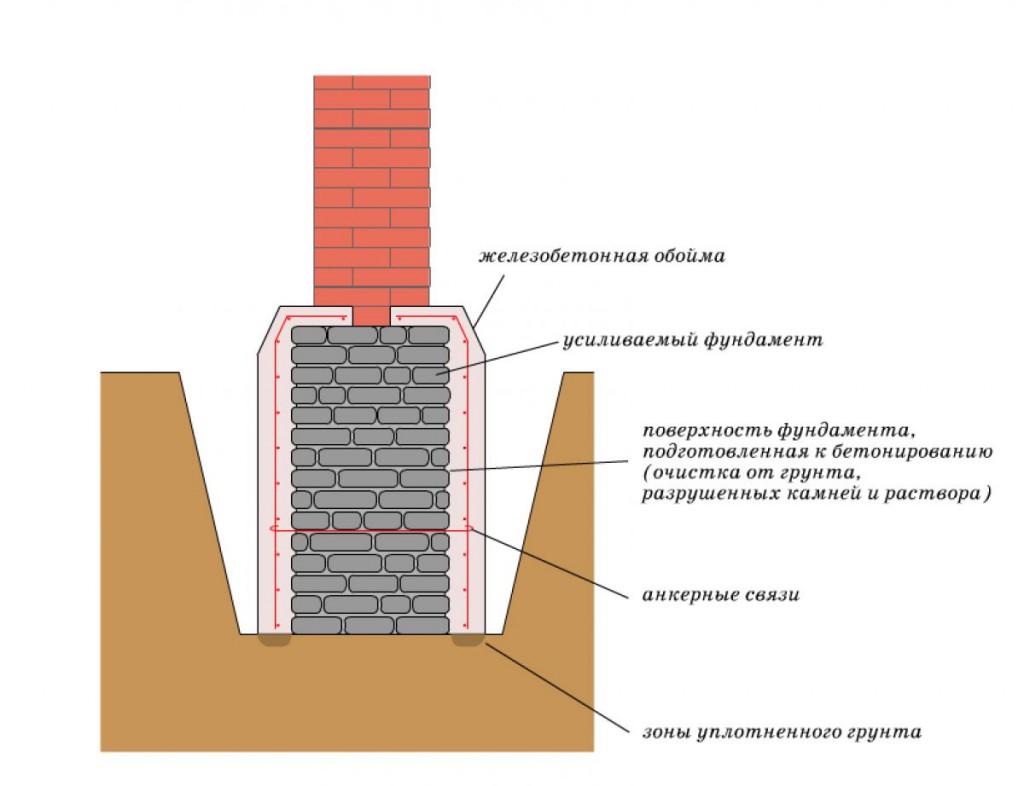

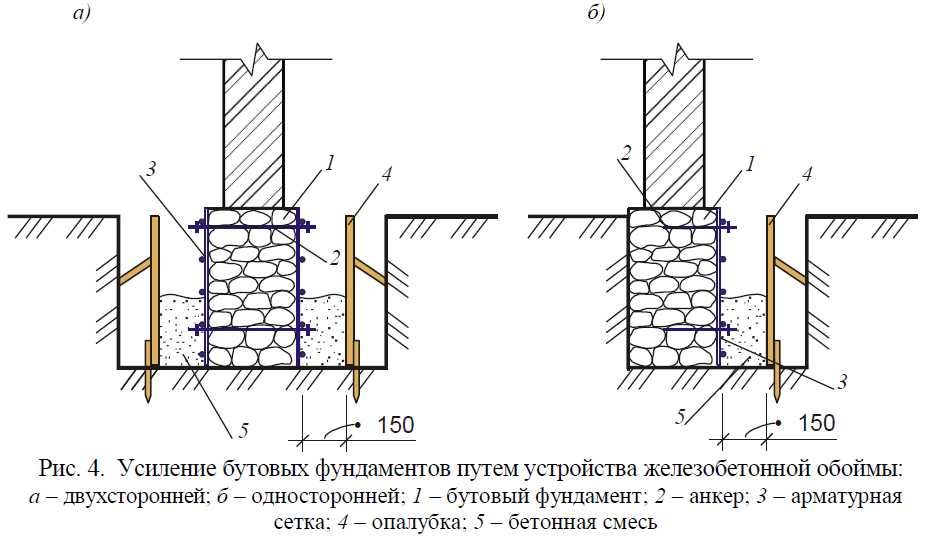

Железобетонная обойма бутового фундамента, по своей сути, жесткая рама, которая в зимне-весенний период помогает защитить бутовые конструкции от разрушений. Железобетонные обоймы по своей конструкции могут быть одно или двухсторонние (см. фото)

Железобетонная обойма

В процессе бутовой кладки или в тело застывшего фундамента, в шахматном порядке (1,0–1,5 м), устанавливают арматурные стержни, на которые с одной или с двух сторон монтируют арматурные сетки.

Делаем первичный осмотр

В случае обнаружения первичных признаков, необходимо дополнительное исследование. Причем исследовать нужно как само основание, так и почву. С годами, прошедшими после возведения здания, характеристики грунта могли существенно измениться, поэтому основание может уже не являться подходящим для данной местности.

Обследование гораздо усложняется отсутствием чертежей. Для полноценной оценки состояния основания необходимо откопать фундамент, взять образцы грунта, а также материалов подошвы для исследования в лабораторных условиях. Такое обследование устанавливает, какие мероприятия необходимы для усиления фундамента.

Заключение

Усиление фундамента гарантирует вам и вашему жилищу полную безопасность и повышенную устойчивость к различным повреждениям. Наилучшим способ укрепления является ж/б рубашка. Данный вид укрепления возможен на любом этапе строительства: укрепить можно уже готовое здание, либо заложить строительство рубашки в смету будущего сооружения. Процесс самостоятельного создания займет у вас некоторое время. Наиболее длинным этапом будет сушка бетонной смеси. В некоторых случаях не обойтись без специальной строительной техники.

Вы можете воспользоваться услугами профессиональных строителей, которые за установленную цену (спрашивайте у конкретного производителя), создадут, доставят и установят надлежащую конструкцию. Таким образом, вы будете уверены в качестве и долговечности полученного результата.

Укрепление

Цементация фундамента и контакта “фундамент-грунт”.

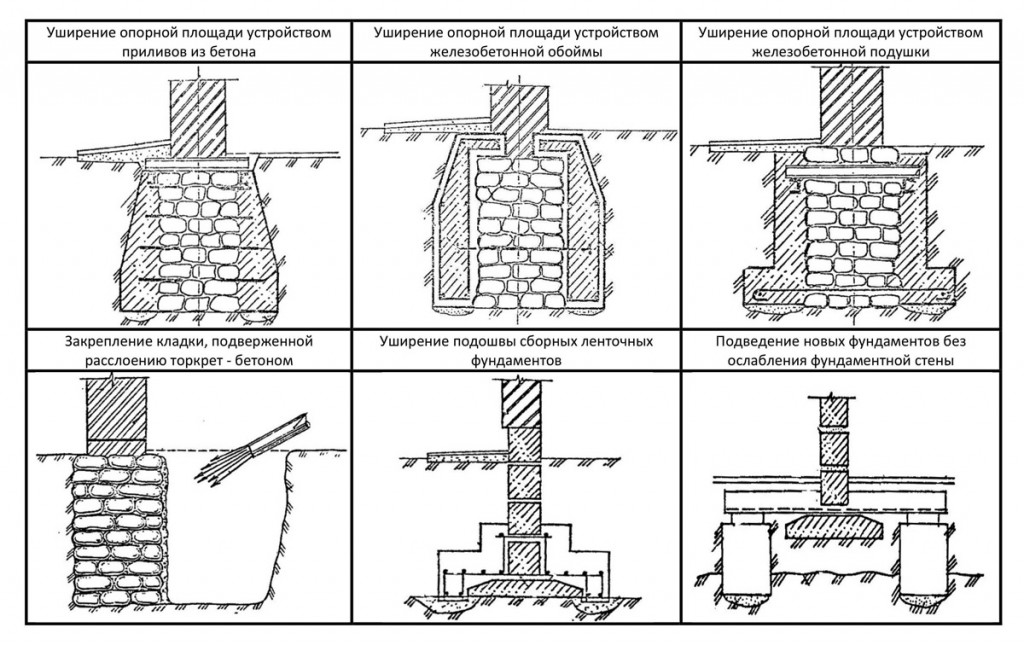

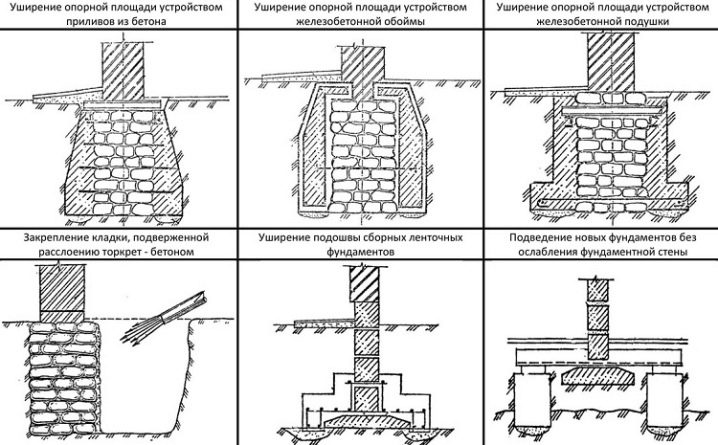

Производимое бетонными обоймами укрепление применяется для малоэтажных строений, в которых нет подвала, а фундамент выполнен из бутовой кладки без раствора, в которой большие щели между камнями. Щели заполняются слабым раствором или грунтом, имеют незначительное напряжение, что не требует проведения земляной работы большого объема. В начале работы швы необходимо очистить от раствора и грунта и продуть сжатым воздухом.

В состав бетонных обойм входит бетон с гравием. Лучше, чтобы он был мелкий, так раствор получается хорошо подвижным. Для уплотнения смеси из бетона лучше всего подходит игловибратор, но при его отсутствии можно провести обычное протыкание с помощью стальных прутов. Укреплять фундамент рекомендуется небольшими участками не более 2 м, чтобы исключить нарушение основного. Кладка укрепляется железобетонными обоймами с дальнейшим наполнением его раствором.

Этот способ ремонта является достаточно хорошим для укрепления ослабленного бутового фундамента, так как предотвращает разрушение и снимает напряжение с грунта. В зависимости от того, какой конструктивной особенностью обладает здание, применяется усиление одностороннее или двустороннее. В здании без подвала устраивается одностороннее усиление.

Инъекционное закрепление фундамента под кладку и колонны

Усиление основы фундамента монолитной плитой.

Тут используются буроинъекционные сваи, которые отличаются от пневматических опор конструкцией и способом подачи раствора. Усиление фундамента делается следующим образом: в такие опоры под давлением закачивается бетонный раствор, который затем создает так называемую монолитную подушку под фундаментом самой кладки.

Такое решение считается оптимальным при деформации кирпичных и бутовых кладок, т.к. создается равномерная бетонная плоскость, способная выдержать огромные нагрузки.

При закачке бетона грунт уплотняется, создается монолитная плита, бурение производится различными методами, подвижек почвы практически не ощущается, поэтому метод иногда помогает спасти памятки архитектуры, где сама кладка – это произведение архитектурного искусства. Но такой метод стоит больших капиталовложений, ведь используется сложная буровая техника, проводятся подробные геодезические исследования и расчеты, а также подключаются архитекторы и специалисты с бурения.

Сделать монолитную плиту самостоятельно практически невозможно с технической точки зрения. Также стоит использовать метод для усиления единичных опор, ведь тогда нормализируется распределение массы конструкции, а бетонная кладка будет выдерживать дополнительные нагрузки.

Как укреплять фундамент, стоит решать только специалистам, а не владельцу дома. Но способы усиления будут одними и теми же, будь это ленточное основание или столбчатое с колоннами.

Категорически запрещается разрушать существующую кладку, т.к. даже после усиления конструкция в таком случае будет ненадежной.

Укрепление фундамента кирпичного дома

Довольно часто требуется укрепить фундамент кирпичного дома. Возникает необходимость в этом, когда основание жилища имеет повреждения и разрушения.

Это наблюдается по многим причинам: нарушение технологии при кладке, увеличение нагрузки на конструкцию, изменение в характеристиках грунта (набухание или пучение почвы, повышение уровня грунтовых вод и так далее), неправильное проектирование основания, внешние и внутренние динамические воздействия и прочее.

Схема кирпичного забора

В любом случае, заметив разрушение и деформацию, необходимо непременно осуществить его усиление. Для этого следует использовать только самые лучшие и проверенные способы.

Укрепление торкретбетоном

Чтобы усилить основание таким способом, потребуется следующие инструменты и материалы:

• лопаты;
• тележки для вывоза грунта;
• перфоратор либо металлическая щетка;
• песок;
• гравий;
• цемент;
• бетонная пушка.

Схема бутобетонного фундамента

Итак, если фундамент кирпичного дома представлен бутовым типом, то тогда наилучшим вариантом будет его укрепление торкретбетоном. Важно учесть, что проводить работы нужно по частям.

Сначала производится усиление основания с одной стороны по намеченным участкам захвата, протяженность которых должна составить не более 2,5 метров. Затем через неделю можно производить укрепление с другой стороны.

Проделывать усиление ранее не рекомендуется, иначе не удастся выполнить его качественно.

Начинать проведение работ нужно с рытья траншеи вдоль кирпичного дома. Ее ширина должна составить от 1 до 2 метров. Затем фундамент тщательно очищается. Потом на него наносятся насечки. Их глубина должна быть до 15 мм. Чтобы создать их, используйте металлическую щетку или перфоратор.

Теперь нужно приготовить бетонную смесь. Для этого возьмите песок (3 части), цемент (2 части), щебень (1 часть) и воду (2 части). Все эти компоненты нужно тщательно перемешать, а потом при помощи специальной бетонной пушки, которую можно взять в аренду либо приобрести, на торкретируемую поверхность под давлением нанесите цементно-песчаный раствор.

Метод, предусматривающий усиление посредством торкретбетона, позволит не только повысить прочность основания, но также и его водонепроницаемость. Благодаря этому можно будет в разы продлить срок его службы. Поэтому, решив укрепить основание дома таким образом, вы сделаете правильный выбор.

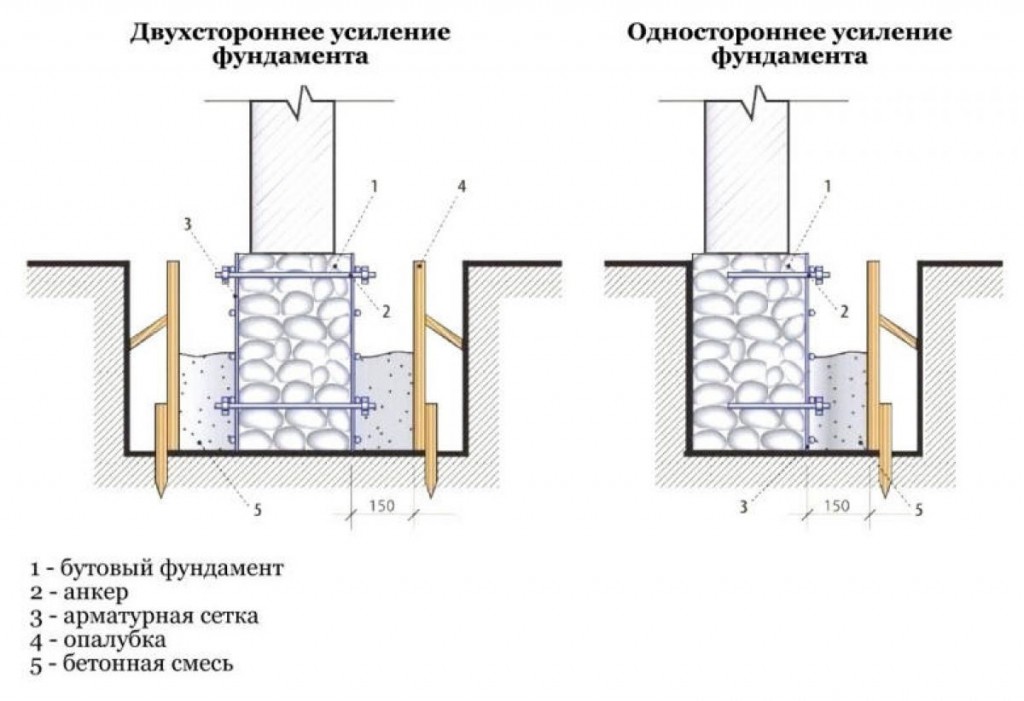

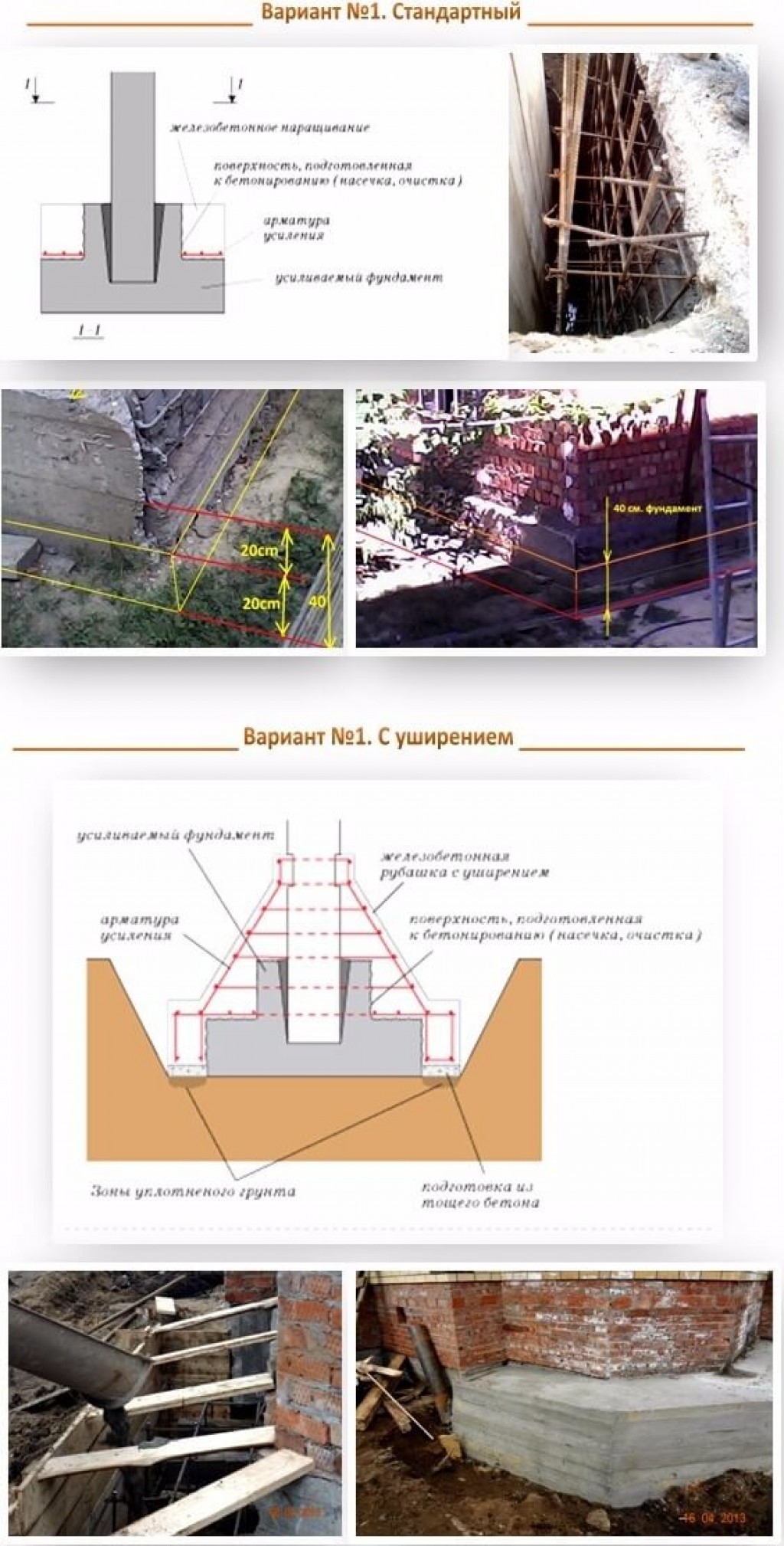

Усиление железобетонной рубашкой

Произвести усиление фундамента частного жилища можно при помощи устройства железобетонной рубашки. Для этого потребуются следующие инструменты и материалы:

• анкеры;
• арматурные стержни;
• перфоратор либо металлическая щетка;
• песок;
• гравий;
• вода;
• цемент.

Такой способ отлично подойдет, если дом имеет ленточный фундамент. Здесь можно произвести комплексное усиление. Оно позволит не только предотвратить разрушение основания, но и внешних стен.

Начинать работу необходимо с очищения фундамента.

После этого перфоратором или металлической щеткой наносятся на него неглубокие насечки, они требуются для лучшего сцепления цементного раствора, без которого произвести качественное усиление невозможно.

Ленточный фундамент

Укрепление ленточного фундамента считается самым простым, а основным требованием является точное выполнение всех строительных процессов. Принцип укрепления ленты состоит в установке еще одной конструкции, которая будет поддерживать деформированную.

Этапы выполнения работ:

1. Роется траншея, чтобы освободить цоколь фундамента до самого основания.

1. Определяются поврежденные участки, так как именно с них и должны начинаться восстановительные работы.

1. Для прочного соединения между собой двух частей фундамента необходимо связать их армированными прутьями.

1. Устанавливается опалубка под новый фундамент, обязательно укладывается армирующий каркас. К нему предъявляются особые требования: он должен выдерживать максимальные нагрузки и механические воздействия, которые могут быть при эксплуатации.

1. Последним этапом является заливка фундамента фундамента и его утрамбовка.

Дополнительные советы по укреплению

Размышляя над вопросом, как усилить фундамент дома, необходимо учитывать ряд следующих факторов:

1. Уменьшить давление на основание старого деревянного дома можно при помощи уменьшения уровня пучинистости грунта. Для этого под базисом создается подушка из песка, а вокруг укладывается пояс из глины.
2. Подвижность грунта будет значительно снижена, если вокруг установить дренажную систему. От этого увеличится плотность почвы, следовательно, повысится прочность базиса.
3. Утепление подвального помещения и фундамента значительно замедлит процесс разрушения и увеличит срок эксплуатации.
4. Герметичная отмостка защитит основание от осадков.
5. Уменьшить количество влаги, проникающей в почву вокруг основания, можно при помощи системы сточных желобов, размещенных на крыше. Подробнее о том, как укрепить разваливающийся фундамент, смотрите в этом видео:

Как видно из статьи, усиление фундамента своими руками – достаточно трудоемкая процедура. Понадобится определиться со способом укрепления и тщательно придерживаться технологии процесса. Также для отдельных методов укрепления ленточного фундамента понадобится специальное оборудование и дополнительная помощь.

Причины разрушений

Визуальный анализ несущих конструкций, подвергшихся развалу, осмотр трещин на основании необходимы для выяснения причин и способа их устранения. Земляной участок, на котором стоит здание, также осматривается на предмет выявления изменений грунта. Причины деструкции основы сооружений могут быть следующие:

• ошибочная проектировка фундамента — некорректные расчеты планируемой нагрузки, невыполнение технологии при закладке основания;
• использование при строительстве стройматериалов низкого качества;
• изменение степени влажности грунта, т. е. увеличение уровня подземных вод, вспучивание грунта, наводнение, паводок;
• наклон местности;
• недостаточная, слабая гидроизоляция;
• неправильная эксплуатация здания, к примеру, не отапливание в холодное время года;
• возросшие нагрузки на фундамент, как это случается при перепланировках;
• промерзание грунта;
• крупные строительные земляные работы, связанные с вибрацией, рытьем траншей, прокладка технических коммуникаций в непосредственной близости;
• проходящая рядом железная дорога.

Диагностика проблемы

Диагностика — это комплекс мероприятий, направленных на получение полной информации о состоянии несущей конструкции, наличии механических повреждений, трещин или деформаций.

Производится обследование состояния подстилающего грунта, песчаной подушки и прочих элементов, воспринимающих нагрузку от веса дома.

Процедура производится поэтапно:

Составляется дефектная ведомость, в которую включаются все обнаруженные повреждения. Составляется план основания, на котором отмечаются точки возникших повреждений, трещины, деформированные участки.

На основании составленной документации производится принятие решения о мерах решения возникших проблем.

Во время этих работ производится месячная проверка неподвижности ленты. На поверхности устанавливаются специальные контрольные маячки, фиксируется их состояние.

Через месяц производится проверка их положения. Если изменений нет, значит, оседания ленты завершились.

Для выполнения сложных работ требуется разгрузка фундамента. Ее целью является перенос веса дома на вспомогательную опорную систему, позволяющую удалить грунт под лентой для его замены или гидроизоляции.
