Cвайно-ленточный фундамент своими руками

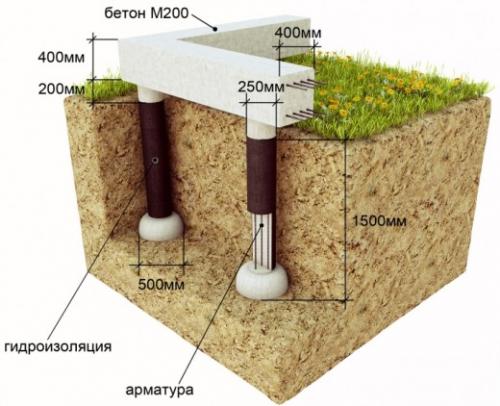

Основное назначение и виды свайного фундамента

Свайный фундамент применяется при возведении промышленных и жилых объектов, его можно использовать при постройке многоэтажных зданий даже на слабых грунтах. Такой фундамент позволяет значительно сократить процесс устройства подвальных помещений или полностью исключить данные строительные работы из расходной сметы. Основные причины для возведения свайного фундамента следующие:

• слабый верхний грунтовой слой. Подобные грунты могут содержать перегной, торфяную примесь, песок, глину. Наличие большого количества воды в почве делает ее плывуном. Такие природные условия создают необходимость переноса нагрузки сооружения на более плотные и глубинные грунты;

Преимущества основания на сваях с лентой

Почему же мы рассматриваем такой вид основания, расхваливая его? На это есть свои причины. Многие застройщики полюбили такое основание за те преимущества, которые оно имеет. Давайте рассмотрим, чем же так хорош свайно-ленточный фундамент.

1. Невысокая стоимость. Для многих это основной фактор. Ведь себестоимость ленточного фундамента довольно высока, особенно если работы выполнять не самостоятельно. В отличие от ленточного фундамента, свайно-ленточный не имеет сплошною ленту, проходящую в грунте. Она есть только на поверхности, а опирается на бетонные сваи. Как результат, материала расходуется в разы меньше.
2. Если уж мы заговорили о материале, то отметим и низкие трудозатраты. Чтобы лента была полностью залита, требовалось проводить массовые земельные работы, рыть траншею, снимая большой слой грунта. Особенно тяжело было тогда, когда глубина превышает 1 м, а грунт имеет камни. Для такой работы требовалась посторонняя помощь друзей и родственников или специальной техники.
3. Монтаж выполняется гораздо быстрее. Масса времени тратилась именно на земельные работы. Ведь рыть траншею по всему периметру было довольно долго. Что касается свайно-ленточного фундамента, то остаточно вырыть скважину для установки сваи в землю.
4. Немаловажно и то, что устанавливать такой фундамент можно в местностях с любым рельефом. Согласитесь, что не всегда есть участки, поверхность которых идеально ровная. Для такого фундамента это не проблема.
5. Так как лента делается из железобетона, то это обеспечивает высокую прочность и долговечность конструкции. Она способна выдержать большие нагрузки.
6. Прекрасно справляется с пучинистыми грунтами. Даже сезонные движения почвы ему не страшны.

Как видите, данный фундамент соединил в себе прочность, долговечность и надежность ленточной конструкции, а также простоту, дешевизну и быстроту возведения свайного фундамента. Поэтому если вы сомневаетесь, какой тип фундамента выбрать, ленточный или свайный, то просто соедините их!

Если говорить о недостатках, то отметим только один – полноценный подвал под домом вы построить не сможете. Но, если вам он не нужен, то назвать это критической проблемой нельзя. Да и построить подвал вы можете рядом с домом.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  ©

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Как сделать разметку под свайно-ленточный фундамент

• Разметка под такой фундамент выполняется точно так же, как и под ленточный;
• По углам будущей постройки (выдерживая их прямоугольность) вбивают прутья;
• Далее между прутьями натягивают шнур. Таким образом, отмечают и внутренний и внешний контуры будущего фундамента;
• Затем определяют места расположения свай. В обязательном порядке их устанавливают по углам здания и под пересечениями стен внутри него.

Земляные работы

Устройство свайно-ленточного фундамента продолжают рытьем котлована под ленту. Его глубина зависит от особенностей данного конкретного грунта. На его дне в местах расположения свай бурят отверстия. Их глубина всегда превышает глубину промерзания грунтов в данном конкретном регионе примерно на полметра. Это позволяет возвести максимально надежный фундамент.

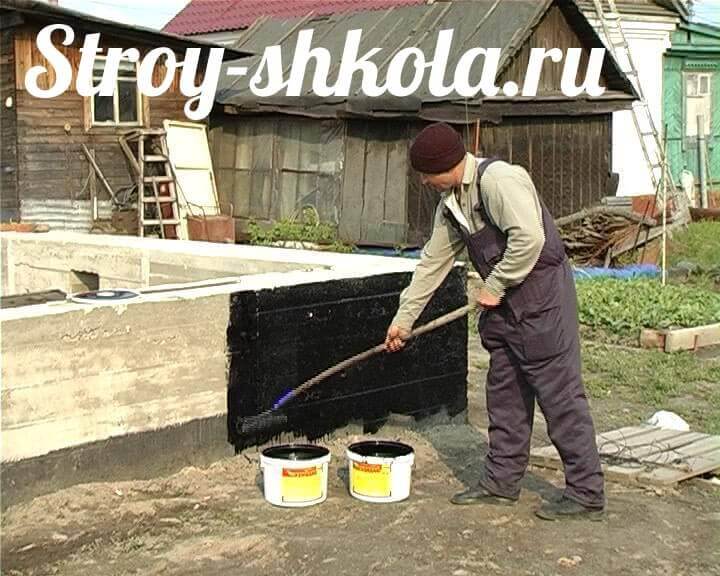

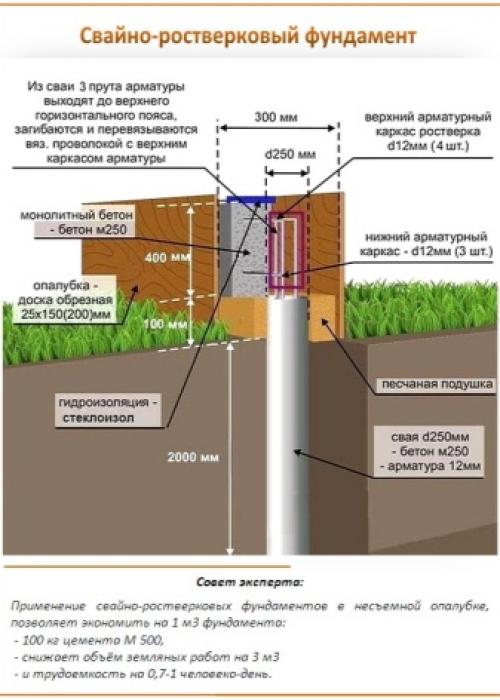

Гидроизоляция и армирование свай

Важно: В любом случае стенки гидроизоляционной трубы должны немного возвышаться над дном траншеи. Высота выступа зависит при этом от толщины песчаной подушки, которая в последующем будет уложена в яме под ленту. Только при соблюдении этого условия получится надежно защищенный от воды свайно-ленточный фундамент своими руками.

Далее в ямы устанавливают двенадцатимиллиметровые пруты (по два-три штуки на сваю). При этом необходимо позаботиться о том, чтобы в последующем была возможность связать арматуру свай с арматурой ленты. То есть пруты должны выступать над дном траншеи примерно на 15-20см.

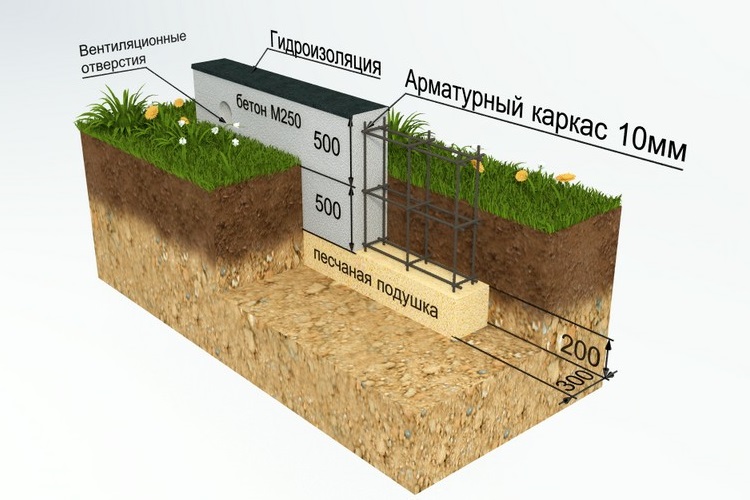

Армирование ленты

Толщиной песчаная подушка под ростверк должна быть порядка 20-30см. Свайно-ленточный фундамент получится гораздо более долговечным, если ленту также армировать сеткой из двенадцатимиллиметрового прута (какую арматуру выбрать для фундамента смотрите тут). Для этого на дно песчаной подушки укладывают бруски толщиной 5 см. Далее на них устанавливают приготовленную заранее сетку. Затем ее элементы связывают с элементами арматуры свай.

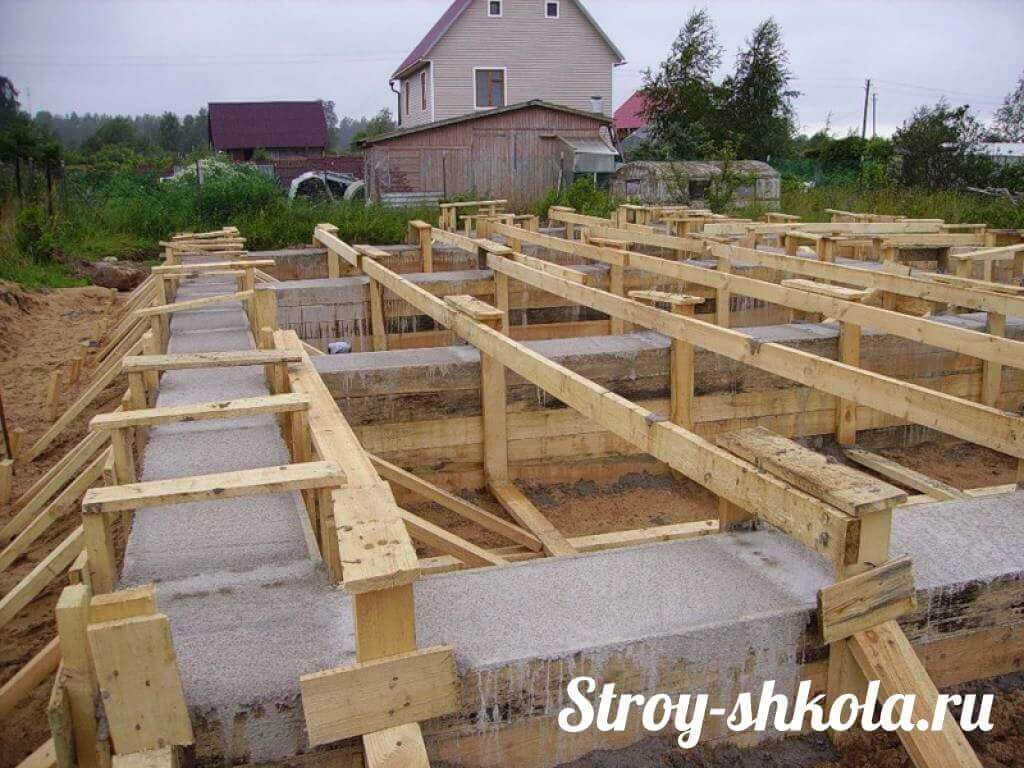

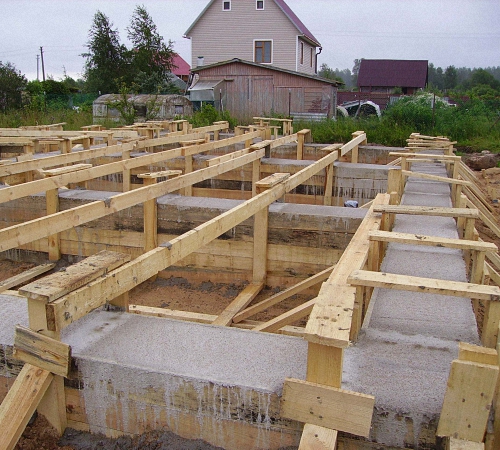

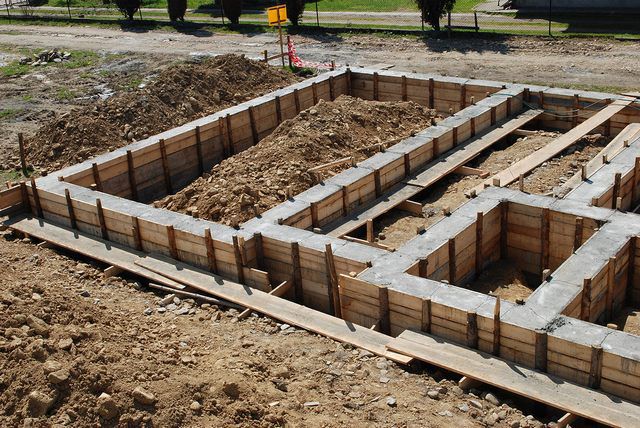

Установка опалубки

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Разумеется, свайно-ленточный фундамент своими руками устраивается с использованием опалубки. Если грунт на участке неустойчив, устанавливать ее нужно прямо в траншею, сразу после того, как последняя будет вырыта. При возведении фундамента на плотных почвах опалубку можно ставить на края траншеи. Изготавливается она из деревянных щитов, укрепленных с внешней стороны подкосами, а с внутренней – распорками. Подробнее об установке опалубки под фундамент читайте по ссылке приведеной выше.

Совет: Для большей надежности стенки опалубки можно закрепить вбитыми в грунт с внешней и внутренней стороны щитов кольями. Их верх следует при этом связать проволочной скруткой.

Высота опалубки должна быть чуть больше высоты будущего цоколя.

Заливка свайно-ленточного фундамента

Для заливки фундамента готовится цементно-песчаная смесь в пропорции песок/цемент/гравий – 3/1/5. Заливать ее необходимо с тармбовкой. Закладываемую в трубы смесь, для исключения появления пустот уплотняют обычным деревянным шестом. Ростверк заливается слоями с трамбовкой каждого.

В этой статье мы рассмотрели, как сделать свайно — ленточный фундамент мелкозаглубленного типа. Иногда данная разновидность основания под дом выполняется и по-другому. При этом ростверк находится над землей.

Использование такой конструкции целесообразно на очень влажных почвах. Лента при этом заливается в поднятой над землей опалубке, имеющей дно.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

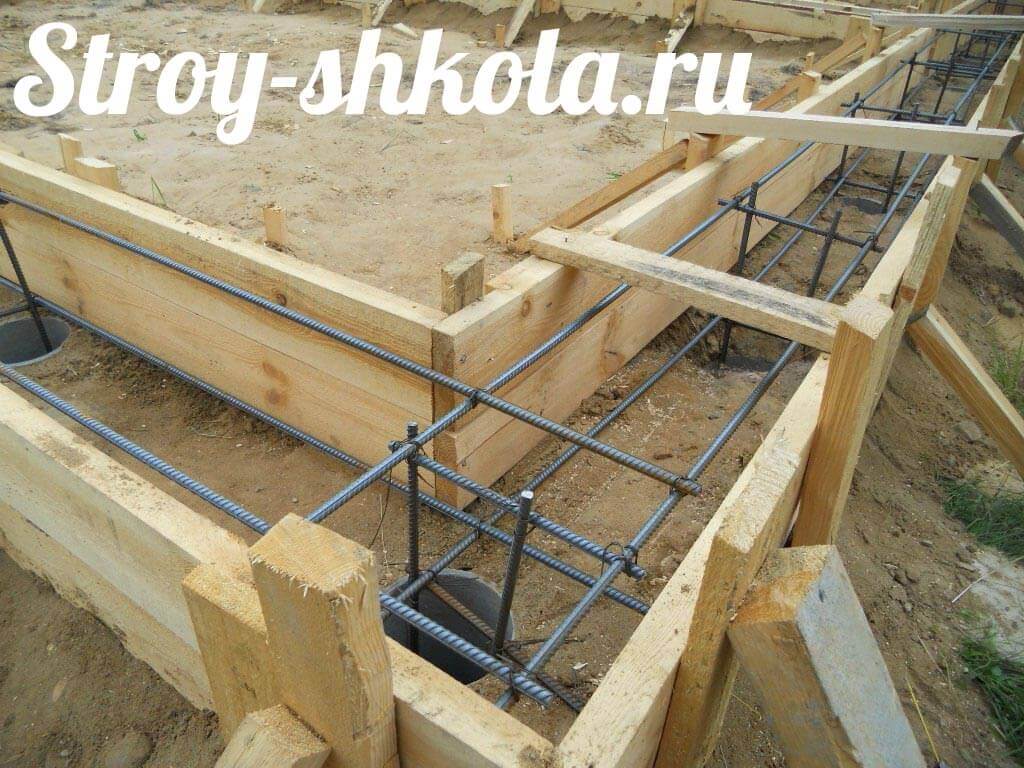

Сбор опалубки и вязка арматуры

На дне подготовленной траншеи должна быть устроена песчаная подушка, которая будет не только снижать нагрузку на фундамент в межсезонье, распределяя по всей площади основании, но и позволит вам снизит расход строительных материалов. Так, на дно нужно насыпать песка толщиной не менее 150 мм, выровнять с помощью уровня его поверхность и утрамбовать, смачивая водой. К слову, если вы не знаете, как добывается песок, то можно посмотреть в соответствующей статье. Сверху подготовленной песчаной подушки желательно насыпать щебня и выполнить гидроизоляцию (полиэтиленовая пленка или рубероид).

До того, как сделать фундамент дома своими руками, в обязательном порядке будет необходимо сделать опалубку из имеющихся материалов – деревянных досок, фанеры, остатков металлочерепицы и тому подобного. Опалубка сбивается либо гвоздями или закручивается саморезами.

Дадим еще совет – шляпки гвоздей или саморезов нужно располагать внутри, чтобы впоследствии было легче разбирать всю конструкцию, да и ленточный фундамент для кирпичного дома получается ровнее.

Смонтированная опалубка над поверхностью земли должна выступать не менее, чем на 30 см. Внутри опалубки на протяжении всего периметра нужно натягивать веревку на том уровне, по которому будет происходить заливка ленточного фундамента. На этом этапе нужно побеспокоиться и об отверстиях для водопроводных и канализационных труб, в противном случае их нужно будет продалбливать, снижая целостность монолита. Сразу же рекомендуется продумать, как проложить канализационные трубы по участку, чтобы впоследствии не было неприятных сюрпризов.

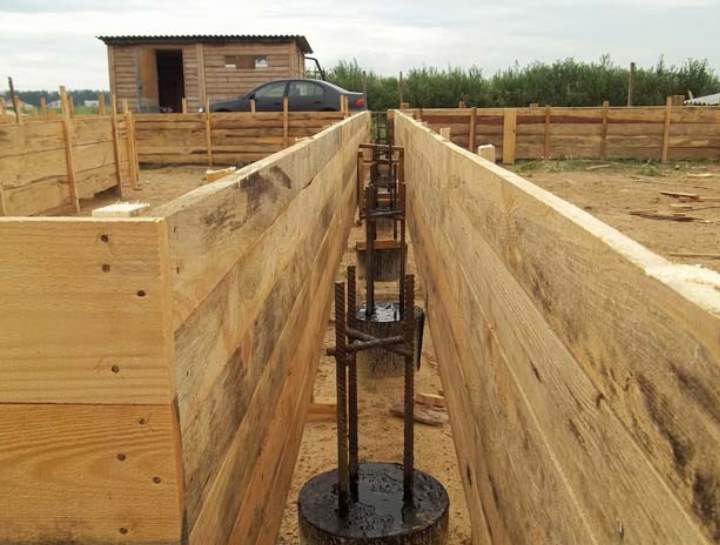

Следующей частью работы станет укладка и вязка арматуры внутри опалубки. Арматурные стержни (сечение 12 мм) следует связать вязальной проволокой таким образом, чтобы сторона получившейся квадратной ячейки составляла 30 см. Перед вязкой вам необходимо будет подготовить коротки стержни, которые будут устанавливаться вертикально для подвязки горизонтально расположенных арматурных прутов. Непосредственно для вязки проволоки советуем использовать широко сейчас представленные ключи для вязки арматуры. Они могут быть ручными, автоматическими или полуавтоматическими.

Соединение сваркой лучше не использовать, т.к. в точках сварки со временем станет появляться коррозия, а использование проволоки позволяет обеспечить гибкость всей конструкции при возможном движении грунта. При укладке и вязке арматуры в траншее, нужно следить за тем, чтобы от арматуры до поверхности опалубки был отступ в 5 см, тогда при подобном ее расположении она будет находиться внутри монолита и обеспечивать максимальную жесткость конструкции.

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

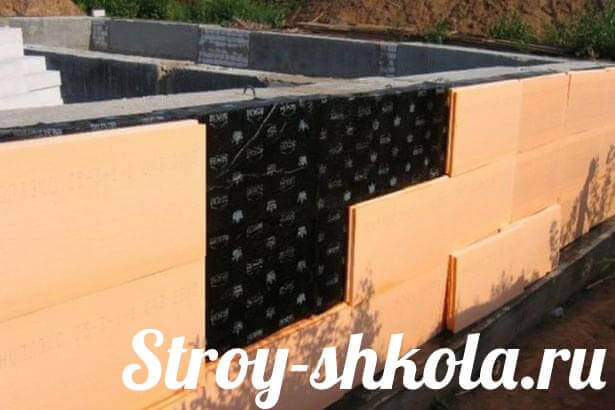

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.

Этап укладки бетона

Обустраивая свайный фундамент с лентой в составе, на следующем этапе допустимо приступить к проведению заливки смеси в скважины, состав в процессе предстоит уплотнить. Предпочтительнее применять для этого вибратор.

После завершения заливки свай можно переходить к работам над подложкой и ограничителем для заливки ленты.

В основе опалубки могут быть щиты, толщина которых ограничена 35 мм. Для того чтобы обеспечить устойчивость доскам, противоположные элементы нужно соединить вверху планками, а сбоку необходимо произвести усиление упорами.

Следующим шагом станет армирование ленты, элементы стальной системы при этом должны соединяться с выходящей из свай арматурой. Система прутьев должна иметь в основе два горизонтально расположенных ряда, которые укреплены хомутами. От краев ленты прутья предстоит удалить на 2-3 см.

Последним шагом выступит заливка смеси между досками для обустройства монолитной ленты.

Расчет стоимости строительства ленточного фундамента

Еще до начала возведения дома следует настроиться на то, что стоимость ленточного фундамента составит около 1/3, а иногда и больше, стоимости всего строительства. Условно можно выделить несколько обязательных статей расходов:

• На покупку стройматериалов (цемента, песка, арматуры и т.д.);
• Приобретение необходимого инструмента и оборудования;
• Транспортные расходы по доставке бетонной смеси или блоков на участок и использование спецтехники.

В пропорции затраты на устройство фундамента выглядят следующим образом:

• 25-30% — стоимость бетона;
• 20-25% — этот стоимость арматуры;
• от 10-15 % составляют затраты на оплату труда рабочих (на этой статье расходов можно сэкономить, если вести строительство ленточного фундамента своими руками);
• земляные работы и подготовка участка от 5-10% и выше, в зависимости от сложности работы и необходимости в использовании спецтехники;
• столько же составят расходы на оборудование опалубки;
• транспортные расходы до 5%;
• расходы на приобретение (аренду) инструмента и спецоборудования 5-15%.

Несколько можно удешевить строительство, если вместо монолитного фундамента возвести блочный, но его устройство без использования крана невозможно – а это дополнительные затраты на аренду техники и зарплату машиниста, поэтому и экономия получится не столь очевидной.

При проектировании можно использовать калькулятор ленточного фундамента, т.е. онлайн-сервис, рассчитывающий один кубический метр строительства фундамента. А далее – все просто: зная периметр и высоту фундамента – получаем общий кубический объем который и умножается на стоимость 1 м³.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными dmin являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Технология выполнения

Технология строительства свайно-ленточного фундамента

Для строительства свайно-ленточного фундамента, первоначально подготавливают почву. Снимают верхний слой грунта, после чего осуществляют разметку. Вбиваются колышки в тех местах, где должны быть углы фундамента. На эти колышки натягиваются нити с отступом в пятьдесят сантиметров. После этого необходимо разметить места, где будут располагаться сваи. Для создания оптимальной прочности они должны располагаться на расстоянии 120–150 сантиметров друг от друга.

Разметку следует начинать выполнять с углов фундамента. Эти правила разметки являются одинаковыми для всех видов фундаментов.

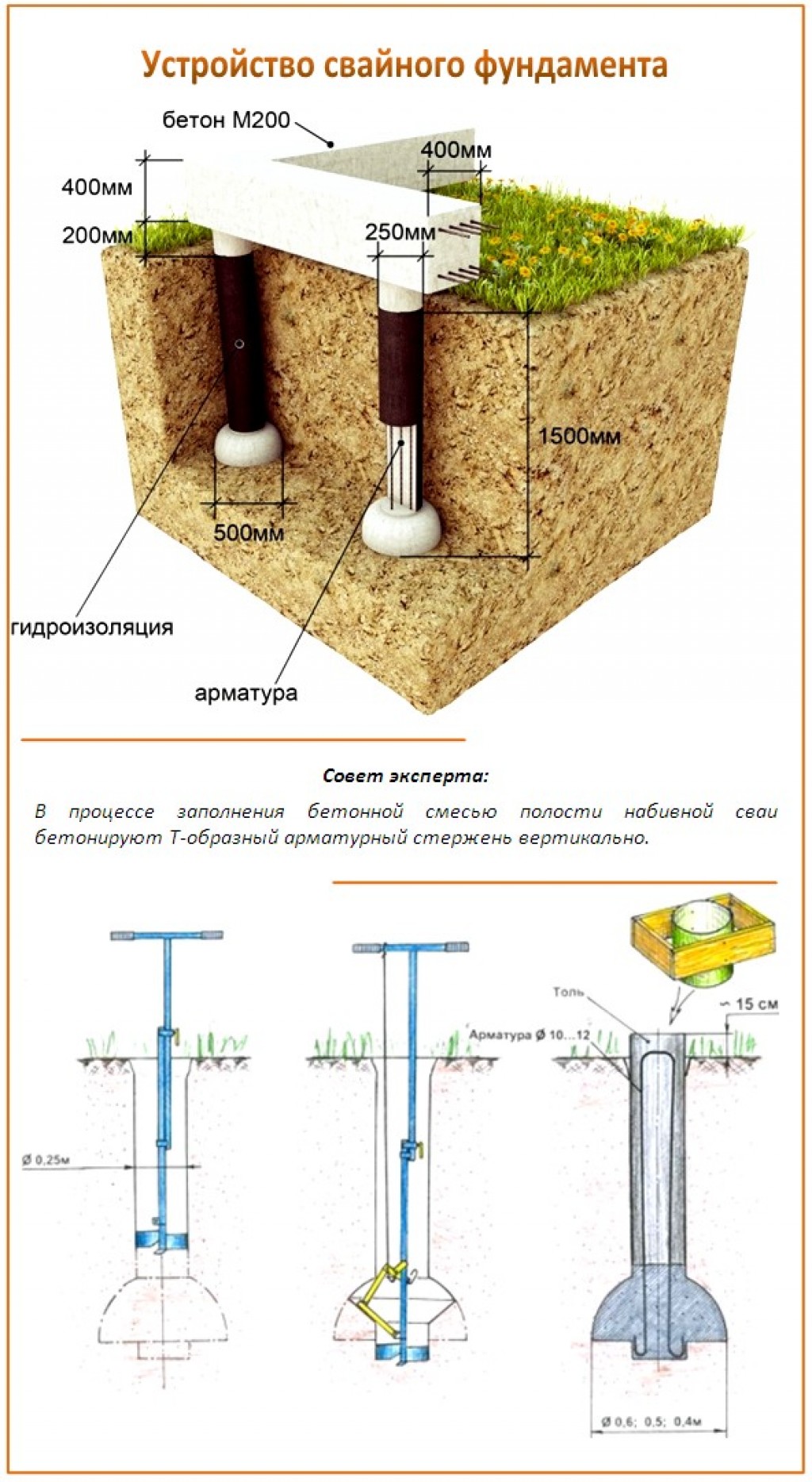

Если вы запланировали строительство бетонных свай, то в местах их разметки вы должны пробурить скважины на глубину 180 см. Они должны иметь вид колокола с расширением в нижней части. При этом их диаметр должен составить около тридцати сантиметров.

В пробурённые скважины устанавливают рубероидные стаканы. Они должны возвышаться над уровнем земли приблизительно на десять сантиметров. В эти стаканы необходимо установить арматурные прутья, которые внизу загнуты наподобие крюка. После этого, их необходимо залить бетонным раствором и утрамбовать.

Сваи будут готовы по истечении одной недели. Их головки нужно будет покрыть гидроизоляцией. В качестве гидроизоляции используют битум. В том случае, если вы монтируете другие виды свай, то вы должны использовать иные технологии. Для забивных и винтовых свай применяют специальные машины, поэтому их невозможно будет построить самостоятельно.

Следующим этапом строительства свайно-ленточного фундамента с бетонными сваями будет укладка ростверка. В начале укладки засыпьте песком промежутки между сваями, утрамбуйте его. Поверх этого песка вы должны уложить рубероид и установить опалубку, которая должна возвышаться на пятьдесят сантиметров. Эта высота должна быть тщательно выровнена при помощи уровня. Тщательно укрепите сооружение, чтобы оно не было разрушено во время заливки.

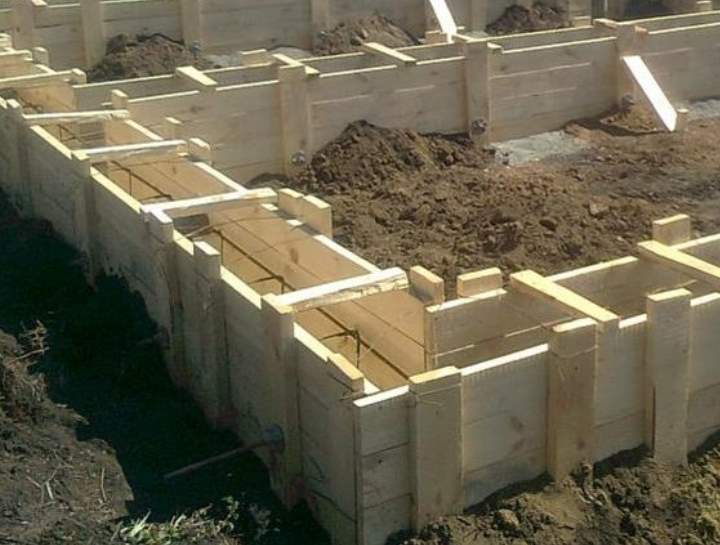

Установка опалубки

Готовый фундамент должен превышать по ширине стены на расстояние в десять сантиметров.

Для того, чтобы сделать фундамент более прочным внутрь его устанавливают заранее подготовленный металлический каркас. Его изготавливают из прутьев, которые связывают между собой. Таким образом, можно сделать ленту более лёгкой и в то же время прочной. Этот каркас должен состоять из арматуры, расположенной тремя ярусами.

На следующем этапе осуществляют заливку ростверка. Он тщательно утрамбовывается и выравнивается по горизонтальному уровню. После этого его нужно оставить для просыхания на две недели. Потом можно снимать опалубку. Ростверк будет готов к эксплуатации после того, как вы очистите его от мусора и покроете гидроизолирующим слоем. Этот слой изготавливают из битума и рубероида.

Как разметить свайный фундамент

Первоначально выполняется привязка будущего строения к произвольному объекту строительного участка либо его границе. Оптимально подойдет забор, которым огорожена площадка под застройку — от забора по ширине одной из стен будущего строения прокладываем две равноудаленные точки и устанавливаем в них арматурные колышки.

Далее исходя из положения колышек устанавливаются две обносочные доски, которые удаляются за пределы контуров стены на расстояние около 2-ух метров (чтобы обноска не мешала проведению последующих работ). В результате мы получаем готовую первую базисную линию разметки.

Рис 1.4: Схема разметки с помощью обноски

Размечается вторая стена здания, смежная с уже установленной. Для этого посредством угольника откладывается прямой гол от установленного арматурного колышка, рулеткой вымеривается длина стены и в ее крайней точке забивается арматурный колышек. Далее устанавливаются обносочные доски размечаемого контура и между ними натягивается строительный шнур.

Совет эксперта! Бечевка на досках обноски фиксируется с помощью вкрученного в центральную часть горизонтальной перемычки самореза

В местах пересечения первой и второй стены бечевка скрепляется скобкой либо изолентой, затем выполняется проверка перпендикулярности прямого угла. Делается это посредством правила египетского треугольника — отступите от точки пересечения шнурков 3 метра и на одной из бечевок закрепите пометку в виде кусочка изоленты, аналогичную пометку сделайте на второй бечевки на расстоянии 4 метра от пересечения.

Рис. 1.5: Проверка углов по правилу «Египетского треугольника»

Посредством рулетки вымеряйте диагональное расстояние между отметками, при правильных углах оно должно равняться 5-ти метрам. Если расстояние не сошлось, необходимо регулировать положение досок обноски до получения требуемой диагонали. После проверки углов вы получаете две идеально размеченные базисные линии фундамента. Аналогичным образом разбиваются оставшиеся контуры.

Получив ровный прямоугольник необходимо разметить внутренний контур стены здания, для этого от наружной бечевки отступается расстояние, равное ширине ростверка, в обноску вкручивается саморез и прокладывается вторая линия разметки.

Рис. 1.6: Последовательность разметки фундамента

Далее выполняется разметка точек погружения свай. Для этого от угловых колышек, в местах пересечения бечевки, откладываются расстояния, равные шагу расположения свай по внешним стенам фундамента и на точке монтажа каждой сваи устанавливается арматура.

Рис. 1.7: Точки погружения свай в местах пересечения обноски

Производится монтаж досок обноски, вынесенных на 3 метра от контуров фундамента. Обноска размещается согласно схеме расположения свай по внутреннему периметру фундамента, между ней натягивается строительный шнур (по уровню первой горизонтальной доски, указывающий на нулевой уровень опоры), в местах пересечения которого с помощью отвеса на земле определяется точка погружения сваи, отмечающаяся арматурным прутком. По аналогичной технологии отмечаются все опоры, находящиеся внутри свайного поля.

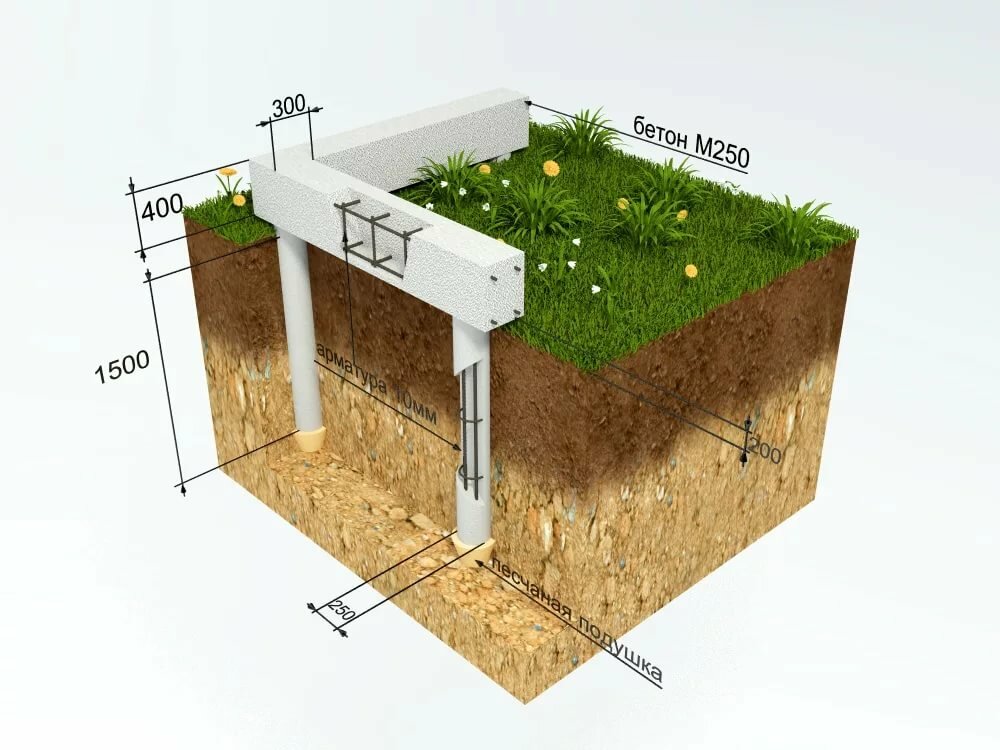

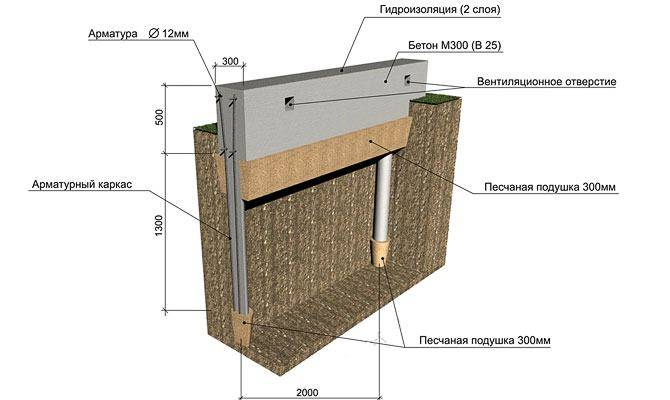

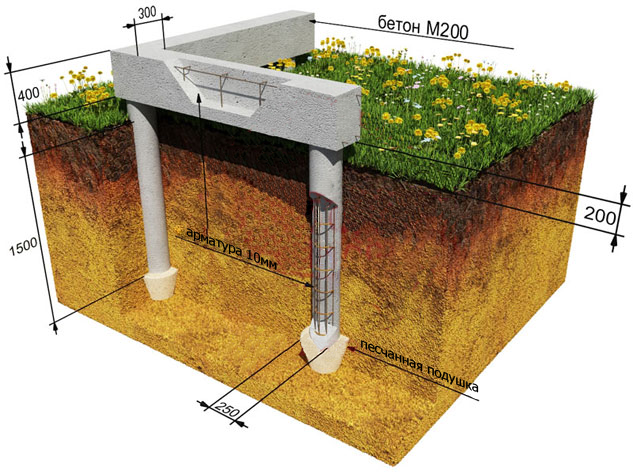

Размеры ростверка и его армирование

Элемент проектируется так же, как и ленточный фундамент. Высота ростверка зависит от того, насколько нужно поднять здание, а также от его массы. Самостоятельно можно выполнить расчет элемента, который опирается вровень с землей, или немного заглублен в нее. Основа расчетов висячего варианта слишком сложна для неспециалиста, поэтому такую работу стоит доверить профессионалам.

Пример правильной вязки арматурного каркаса

Размеры ростверка вычисляются так: В = М / (L R), где:

• B — это минимальное расстояние для опирания ленты (ширина обвязки);
• М — масса здания без учета веса свай;
• L — длина обвязки;
• R — прочность почвы у поверхности земли.

Арматурные каркасы обвязки подбираются так же, как и для здания на ленточном фундаменте. В ростверке требуется установить рабочее армирование (вдоль ленты), горизонтальное поперечное, вертикальное поперечное.

Общую площадь сечения рабочего армирования подбирают так, чтобы она была не меньше 0,1% от сечения ленты. Чтобы подобрать сечение каждого стержня и их количество (четное), пользуются сортаментом арматуры. Также необходимо учитывать указания СП по наименьшим размерам.

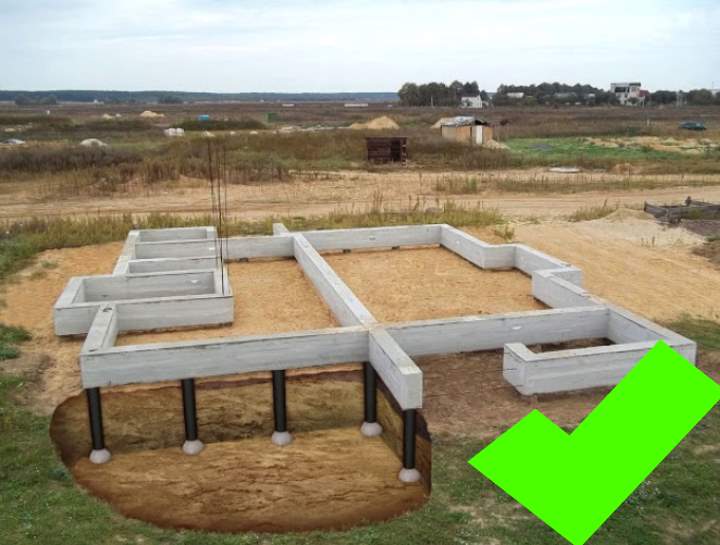

Преимущества и недостатки

Фундамент является важнейшим элементом любого капитального строительства. Поэтому при выборе его вида следует внимательно рассмотреть все плюсы и минусы, чтобы принять взвешенное решение.

Почему стоит выбрать свайный фундамент для возведения домаИсточник

Преимущества свайного фундамента:

1. Простота монтажа . При установке свайного основания отсутствуют трудоемкие процессы, которые связанные с грунтовыми работами или заливкой железобетонных конструкций.
2. Не требуются предварительные работы . Перед монтажом свай не требуется специальной подготовки участка, например, утрамбовывать или выравнивать грунт.
3. Низкая стоимость . Возведение такого основания обойдется ощутимо дешевле классического бетонного основания.
4. Универсальность . Можно использовать на почвах любого типа, подтопленной грунте и в регионах со сложным климатом.
5. Быстрый монтаж в любых условиях . Устанавливать сваи можно в любое время года, вне зависимости от температуры воздуха и наличия атмосферных осадков. Монтаж занимает минимум времени, после чего можно сразу же приступать к строительству дома.
6. Отличные характеристики . При грамотных расчетах и соблюдении технологии монтажа, свайный фундамент отличается прочностью, длительным сроком службы и надежностью.

Несмотря на явные преимущества такого основание, оно обладает и некоторыми недостатками. К ним относится:

Невозможность использования для скальных пород. К тому же большое количество камней в почве также может усложнить забивания свай.

На скалистой местности очень сложно установить сваи, даже для небольшого домаИсточник

• Подходит для легких домов небольшой этажности. Именно поэтому такое основание приобрело популярность в каркасном строительстве.
• Коррозия металла. При забивании сваи могут повредиться, что снижает срок службы основания.

Полезные рекомендации по заливке ленточного фундамента

На этапе планирования ленточного основания под здание, важно оценить риски, связанные со сползанием грунта. От ленточного основания лучше отказаться, если:

• грунт растрескался или проваливается;
• участок находится в зоне сезонного разлива озера или реки.

На этапе выкладки бетонной смеси в подготовленную опалубку не помешает учитывать такие рекомендации опытных строителей:

1. Чтобы бетон лучше осел, с внешней стороны опалубку осторожно простукивают. Можно проткнуть смесь на нескольких участках прутом и дополнительно утрамбовать бруском из дерева. Это позволит убрать остатки воздуха из пустот. Процедуру легче проводить, вооружившись перфоратором с насадкой или строительным миксером.
2. Подачу бетона осуществляют с небольшой высоты. Иначе масса расслоится.
3. Если заливка ленточного основания приходится на зиму, в цемент добавляют специальные вещества.

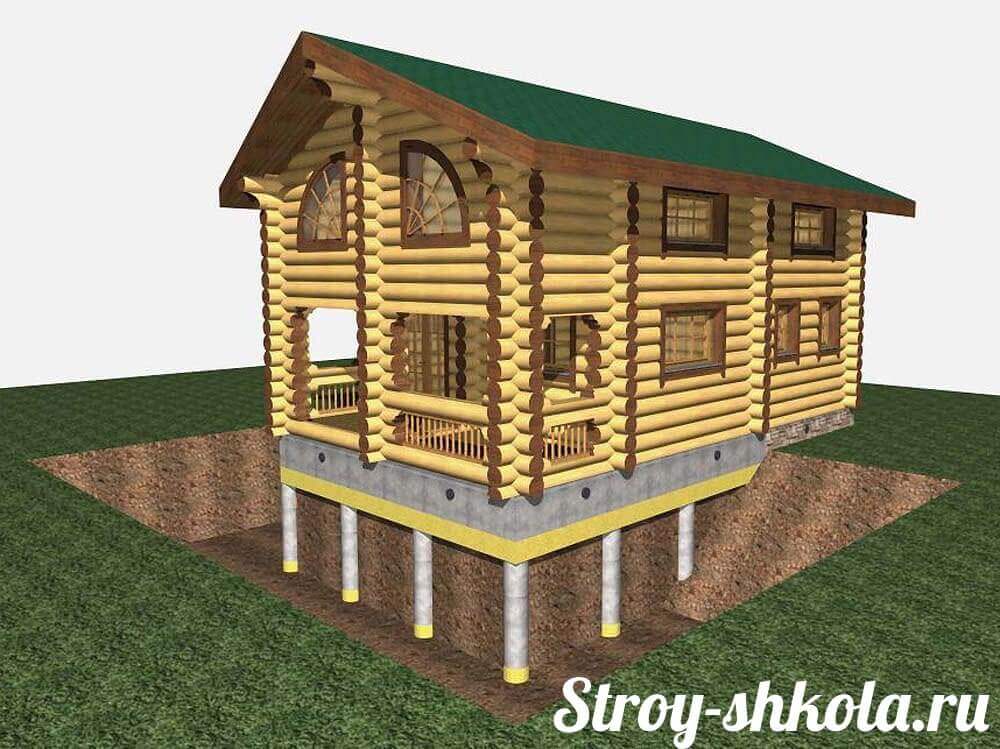

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

• Вид сваи;
• Метод погружения свай;
• Конструкция ростверка;
• Месторасположение свайного элемента.

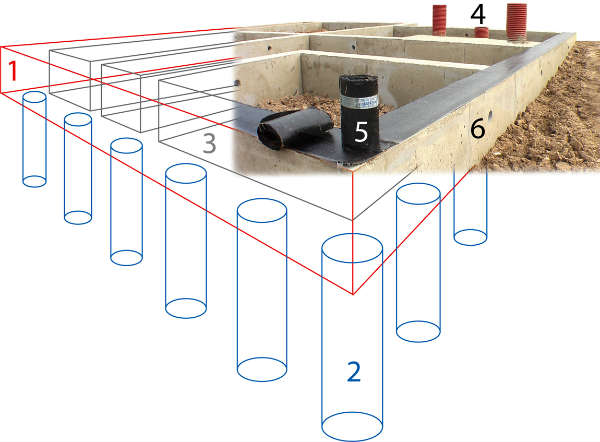

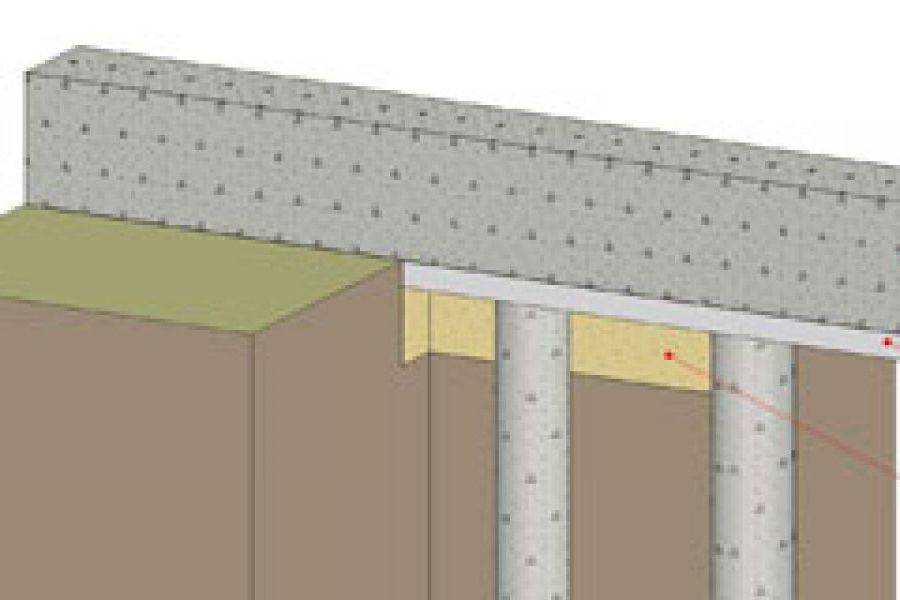

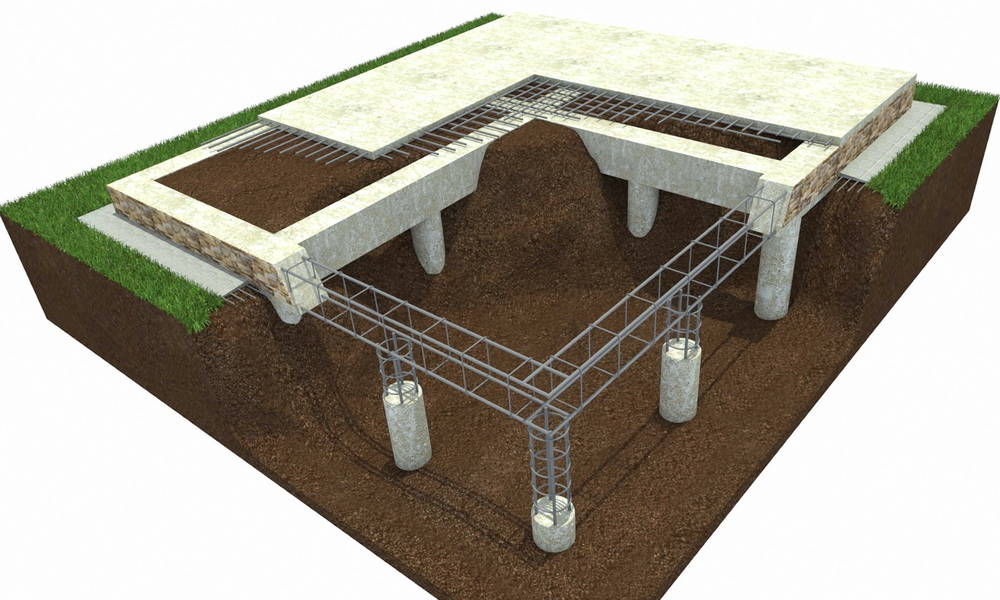

Конструктивно устройство имеет две основные составляющие:

• Лента, которая монтируется по всему периметру;
• Сваи, которые отвечают за прочность постройки.

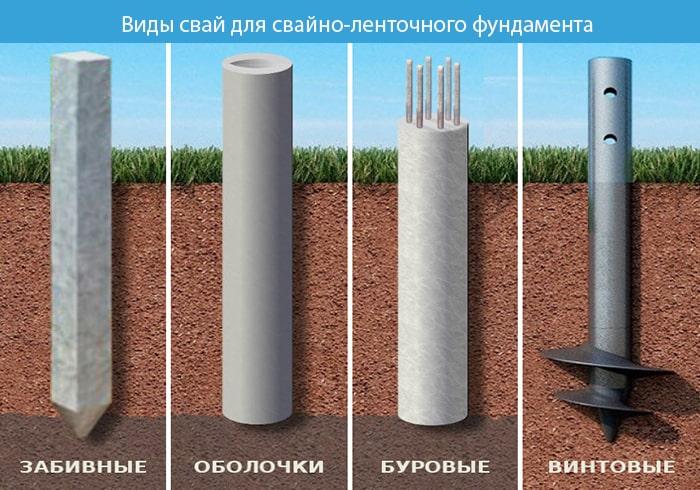

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

Преимущества и недостатки свайно-ленточного фундамента

• При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
• Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

• Монолитные;
• Сборные;
• Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

• Суглинистые;
• Лессовидные;
• Песчано-глинистые;
• Плаунные;
• Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

• Постройка малоэтажного помещения;
• Возведение коттеджных зданий;
• Объекты, которые предусматривают наличие подвального или цокольного этажа.

Для каких грунтов используют

Свайно-ленточный фундамент применяется на сложных и проблемных грунтах разных типов:

• Рыхлые.
• Обладающие сложным составом и слоистостью.
• С высоким уровнем грунтовых вод.
• С множественными влагонесущими прослойками.
• Пучинистые.

Кроме того, свайно-ленточный фундамент хорошо себя показывает при строительстве на склонах или складках рельефа, когда вести крупные земляные работы по ряду причин невозможно. В подобных ситуациях решающим фактором становится не состав грунта, а форма рельефа, диктующая свои условия выбора основания.

Возможные ошибки при обустройстве фундамента

• Сваи недостаточно крепко скреплены с ростверком – температурное расширение при сезонных колебаниях температуры скоро разболтает место крепления.
• Сваи заложены на слишком малую глубину. Здесь не исключена как чрезмерная усадка фундамента, так и выдавливание незакрепленных в слое ниже промерзания земли свай силами пучения почвы. Все это может привести к разрушению здания.
• Неточно произведенные расчеты. Это просто пороховая бочка – никогда не знаешь, что может случится.

Рассчитывать и строить должны квалифицированные специалисты Источник

Расчет стоимости ленточного фундамента

Затраты на оборудование основания дома составляют порядка 20 – 25 % стоимости всего строения. Однако экономить на этом этапе строительства не следует, слишком много от него зависит.

Чтобы сделать прикидочный расчет стоимости основания в этой статье есть все необходимые данные. Количество материалов уже определено, остается их учесть в денежном выражении, применяя цены в регионе строительства.

В перечень войдут:

• пиломатериалы на опалубку
• цемент
• песок
• гравий
• гвозди

Также необходимо учесть стоимость аренды оборудования, если такие затраты имели место.

В чем преимущества

Ленточный фундамент со сваями имеет ряд преимуществ:

• возможность устанавливать на любом составе почвы и площадках со сложным рельефом;
• опоры забиваются в плотные слои земли, а верхняя конструкция располагается на рыхлом грунте;
• минимальное использование строительной техники и сырья (требуется устройство для ввинчивания опор и бетономешалка);
• конструкция выдерживает небольшие толчки и движения почвы;
• набивные сваи можно делать самостоятельно из подручного материала;
• для буронабивных опор рекомендуется делать опалубку квадратной или круглой формы;
• технология рассчитана на повышенное расположение грунтовых вод;
• основание возводится за несколько дней, после застывания бетона можно приступать к установке стен.

Заливка бетона

Как правило, бетонный раствор заказывают на заводе, поскольку лучше всего, если фундамент будет заливаться полностью за один раз, однако часто практикуют заливку в несколько слоев с использованием приготовленного собственноручно бетона. Чтобы приготовить бетонную смесь, необходимо смешать песок, цемент и гравий в пропорциях 3/1/5 и добавить необходимое количество воды, чтобы раствор не был слишком густым и слишком жидким. Когда бетонный раствор готов, выполняют сначала заливку свай, после чего приступают к заливке ростверка. При заливке бетона крайне важно его утрамбовывать, чтобы исключить появление пустот в конструкции. Для этого можно воспользоваться специальным строительным вибратором, либо обычным деревянным шестом, кроме того при трамбовке ростверка, можно простучать по опалубке резиновым молотком.

В случае если заливка бетона происходит в зимнее время, то в бетонную смесь в обязательном порядке необходимо добавлять морозоустойчивые добавки, а если температура воздуха превышает -20 градусов, то заливать бетон необходимо с использованием трансформаторов прогрева бетона. В случае если заливка бетона будет происходить в летнее время, то после заливки основания, его нужно накрыть пленкой, а также в течении месяца периодически поливать водой. Это необходимо для того, чтобы избежать возникновения растрескивания фундамента из-за высоких температур.
