Что положить между фундаментом и брусом

По каким признакам следует выбирать тип фундамента

Принципиально не так важно, какое основание будет построено для объекта – столбчатый, плитный, свайный или ленточный фундамент для дома из бруса. Важно, чтобы фундамент прослужил дольше, чем само здание. Чтобы обеспечить долговечность конструкции, нужен точный и правильный расчет. Исходные данные и документы, чтобы рассчитать фундамент, понадобятся следующие:

• Карта рельефа местности,
• Результаты исследований по определению типа и свойств почвы,
• Уровень грунтовых и подземных вод,
• Уровень промерзания почвы,
• Выбранный проект фундамента и строения, в котором обязательно должен указываться вес дома вместе с предметами интерьера.

Проект фундамента дома

После изучения перечисленной выше информации выбирается оптимальный вариант фундамента с учетом архитектуры и стройматериалов дома. Если по завершению анализа результат вылился в выбор из нескольких вариантов, то естественным решением будет строить экономически более выгодный вариант, или фундамент, который требует меньше времени для его обустройства – в зависимости от поставленных застройщиком задач.

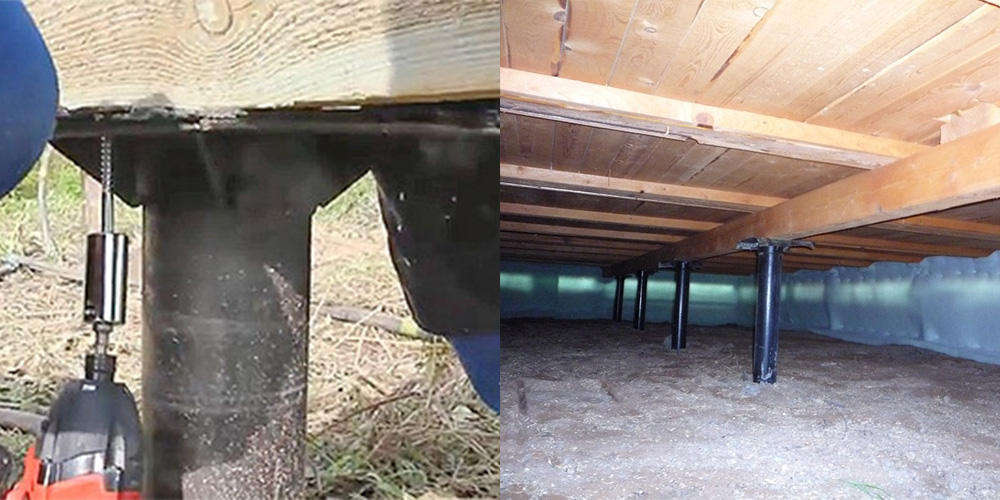

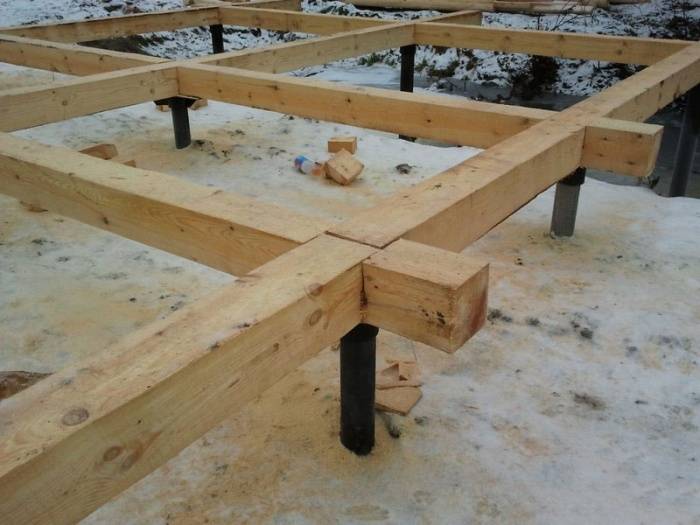

Свайный фундамент и крепление к нему бруса

Схема крепления бруса к свайному фундаменту.

В некоторых местностях использование плитного или ленточного фундамента затруднено, там подходят только свайные или винтовые варианты основания будущего дома. Поэтому вопрос крепления к ним бруса актуален для многих домовладельцев. Тут крепление проходит по чуть иной схеме. После установки свай к их верхней части крепятся специальные П-образные стальные оголовки. Между стальными пластинами этой оголовки укладывается балка бруса, а затем через отверстия в этих пластинах брус скрепляется с помощью саморезов или шпилек. Если вы хотите использовать шпильки, то вам придется просверливать насквозь еще и брус. Это не даст лучшего скрепления по сравнению с саморезами, но хлопот доставит намного больше. Так что рекомендуется выбирать именно последний вариант крепления. Проанализируем и этот вид крепления пошагово:

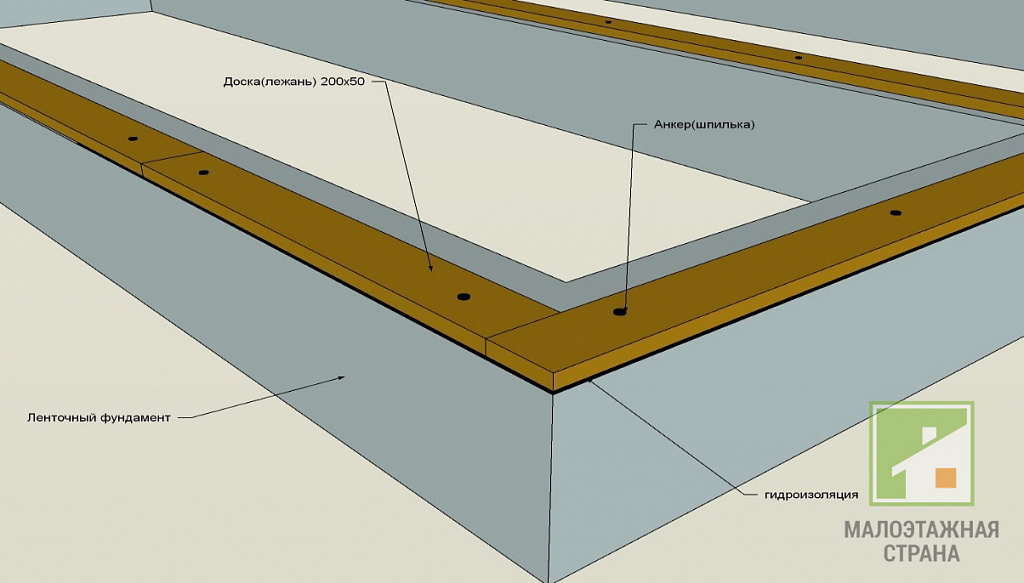

Схема расположения шпилек для крепежа обвязочного бруса.

1. Предварительно необходимо подготовить брусья, нарезав их по имеющимся параметрам. Брусья нужно использовать с квадратным сечением.
2. Вторым этапом идет установка оголовков. Для этого на сваи выкладывают подготовленные отрезки бруса, а под них вставляют стальные уголки-скобы. Измерив таким образом ширину бруса, оголовки скрепляют со сваями с помощью сварки. После этого приваренные уголки используются как маяки для крепления оставшихся оголовков. Брус на это время можно уже убрать.
3. В этом виде крепления тоже необходимо проложить гидроизоляцию между сталью оголовков и деревом бруса. Самым распространенным видом изоляции выступает обычный рубероид. Контакт дерева с бетоном и сталью недопустим.
4. Остается только уложить подготовленные балки, скрепив их в углах между собой укладкой в лапу, в чашу или посадив их на шипы.
5. Вся подготовка завершена, можно проводить скрепление нижнего бревна сруба или бруса легкого каркасного дома со сталью оголовков. Как уже говорилось, можно скрепить шпильками (тогда придется сверлить отверстия в дереве) или саморезами. Рекомендуется выбрать последний вариант, так как первый не дает никаких преимуществ, а хлопот прибавит.

Установка бруса без жесткой фиксации проходит по следующей схеме. Для этого на сваю крепится не П-образное, а Т-образное стальное навершие.

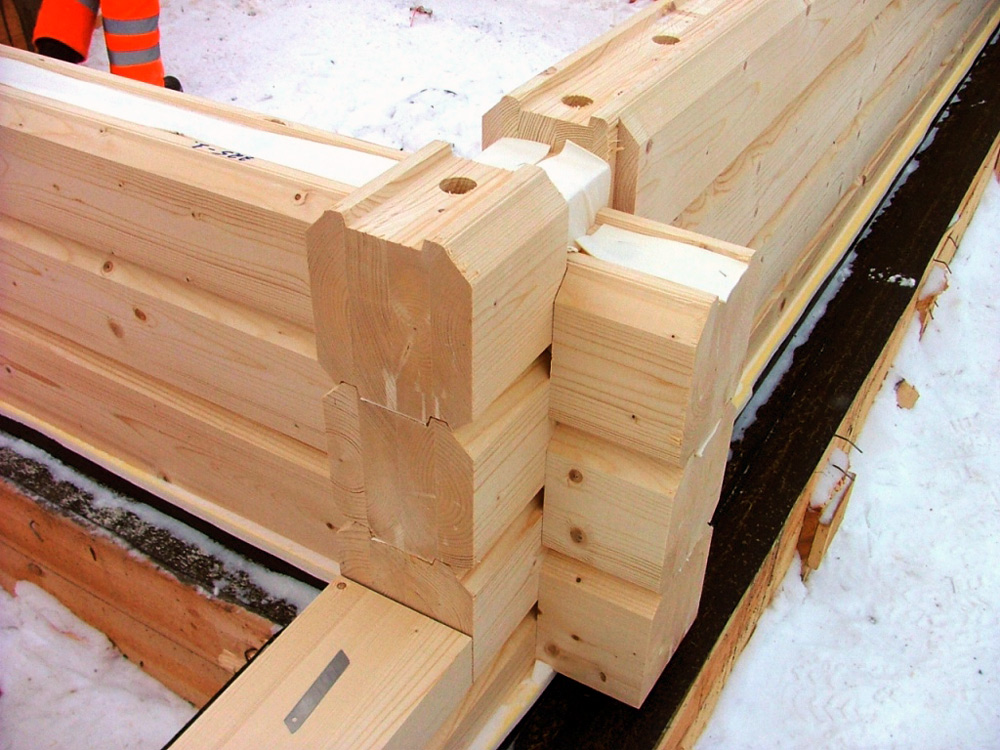

Как правильно класть первые венцы на фундамент

Укладка первого венца из бруса -секреты и хитрости

Перед началом строительства дома у каждого встает вопрос: как положить первый венец из бруса? Укладывать первый венец дома из бруса необходимо максимально основательно, с математическим расчетами -для того, чтобы стены будущего дома встали идеально ровно под углом 90 градусов. Сделать это не слишком сложно -главное не торопиться и очень хорошо подготовиться к выполнению этой работы.

Перед началом укладки первого венца необходимо проложить минимум два в слоя гидроизоляцию, затем подкладочную доску и затем еще один слой такой же гидроизоляции.

Гидроизоляция между срубом и фундаментом

Перед укладкой бруса следует обеспечить по максимуму гидроизоляцию фундамента. Чтобы это сделать, дважды уложите рубероид, а затем выполните однократную укладку стеклоизола. Все уложенные слои должны превысить ширину вашего фундамента на 25 сантиметров по всему его периметру.

Укладываемые брусья между собой должны соприкасаться максимально плотно, ни в коем случае нельзя оставлять даже малейшие пустоты в стене, особенно нижней ее части. Ведь именно на эту часть в дальнейшем навешивается пол и идут все серьезные нагрузки.

Крепить брусья между собой нужно на металлические нагели на глубину 3 сантиметра, а добивают их деревянной киянкой. Если брус имеет небольшой изгиб, укладывайте его вниз ровной его гранью. Бывают случаи, когда соединение нижних брусьев требует дополнительного скрепления при помощи скоб или гвоздей (ставить их нужно через 2 венца).

Перед тем, как укладывать гидроизоляцию на фундамент из рубероида. проверьте, чтобы верхняя его плоскость была строго горизонтальной. Проверить горизонтальность своими руками нужно гидравлическим уровнем, так как простой уровень часто дает большую погрешность. Перепад не должен быть больше 1 см. на всей плоскости фундамента. Если перепад по уровню больше, выровняйте плоскость раствором или дополнительным слоем гидроизоляции.

Укладываем первый венец сруба -схема сборки

Прежде чем класть брус на фундамент, нам надо позаботиться о долговечности нашей конструкции. Для этого выкладываем рейки предварительно обработанные антисептиком, толщиной примерно 10-15 мм. Расстояние между ними 25-30 см.

1. Ну и поверх выставленных реек кладем наш первый слой брусьев.

Рейки необходимы для предотвращения соприкосновения венца с фундаментом. Эта хитрость намного увеличит срок жизни сруба, благодаря дополнительной защите от гниения, а зазор между брусом и фундаментом заполняем монтажной пеной.

Схемы крепления бруса

Перед тем, как крепить брус к фундаменту лучше разобраться в схемах данной операции. Согласно строительным нормам, возведения зданий из деревянного бруса допускает два варианта крепления данного материала:

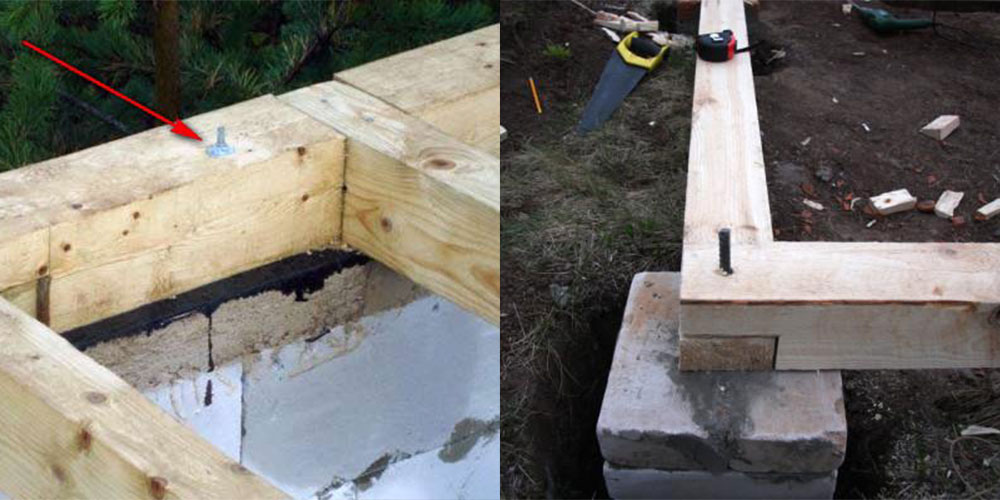

Жесткая фиксация. Данный способ подразумевает прочный контакт бруса и ростверка. При этом статичность первого венца гарантируется сильным механическим воздействием, которое создано с посредством различных крепежных деталей.

Накладная фиксация. В этом случае деревянный элемент монтируется без прямого контакта с ростверком. Статичность первого венца в этом случае обеспечивается массой остальных строительных материалов, которые установлены над ним.

Как показывает практика, и подтверждают специалисты в данной области, жесткая фиксация была и есть самым надежным вариантом крепления. Только такой вариант может гарантировать полную статичность нижнего венца и надежное соединение бруса с основанием здания. Но жесткую фиксацию довольно сложно осуществить, поэтому самым распространенным типом крепления является накладная фиксация. Теперь вы знаете о том, как правильно класть брус на фундамент, осталось узнать о нюансах установки на различные типы оснований.

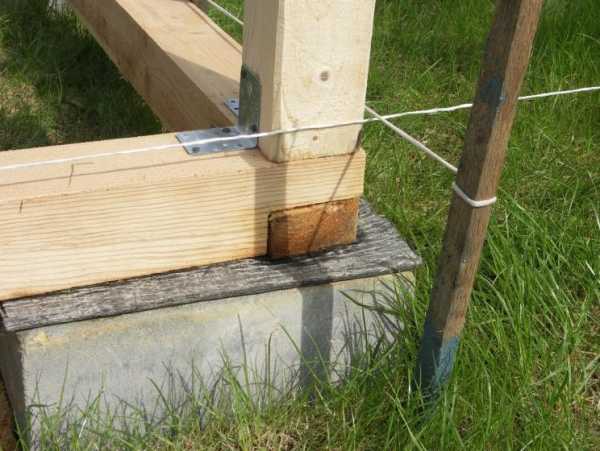

Нижняя обвязка фундамента брусом

«Гидроизоляция нужна, чтобы защитить брус обвязки от влаги, которую бетонный фундамент вбирает в себя из грунта (есть у бетона такое свойство)».

На рубероид для большей надёжности я положил обрезки битумной черепицы, хотя это совсем необязательно.

Брус для обвязки я предварительно обработал антисептиком «Сенеж Био длятяжелых условий». Брус обвязки выкладывается по всему периметру фундамента. Все соединения делаются вполдерева и закреплены гвоздями 120 мм. В углах соединения усилены металлическими уголками, прибитыми гвоздями 60 мм. Длина стен 7,5 м и 9м, поэтому обвязка под каждой будущей стеной состояла из двух брусьев,соединенных вполдерева. Для усиления этого соединения использовались металлические пластины, прибитые гвоздями 60 мм. Для крепления к фундаменту обвязка надевалась на вмурованные в угловые сваи штыри (диаметр 10 мм) и фиксировалась сверху гайкой.

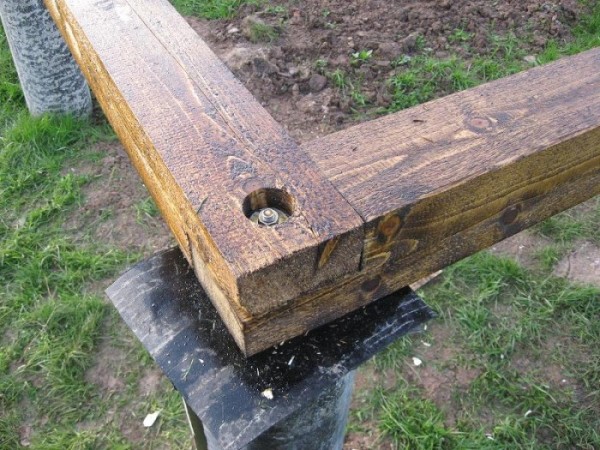

Столб с гидроизоляцией из гибкой черепицы Крепление бруса на штырь Столб, покрытый битумной мастикой Угловой столб Соединение в углу Соединение вполдерева Подкладки Отверстия под крепления обработаны антисептиком более интенсивно

Основные трудности при устройстве обвязки:

• сваи под каждой будущей стеной не всегда оказывались расположенными по одной прямой (ошибки при разметке или при заливке);
• не все сваи были на одном уровне от земли (то ли они осели после заливки, то ли это тоже ошибка разметки), поэтому приходилось делать подкладки между сваей и обвязкой, чтобы обвязка встала ровно. Уровень я контролировал по пузырьковому уровню;
• если при сверлении брусе отверстия под штырь крепления держать дрель неровно – проблем с надеванием бруса на штырь не избежать: приходилось переделывать отверстие, рассверливать или расковыривать его.

На обвязку сверху укладывается доска 150мм х50мм плашмя с перекрытием мест соединения бруса. Это нижняя часть каркаса стены первого этажа, по сути это тоже нижняя обвязка, на неё будут устанавливаться стойки каркаса. Доска была антисептирована и прикреплена к брусу гвоздями 120 мм с шагом примерно 500 мм.

Затем на уже полностью собранную обвязку укладывались лаги пола. Для лаг была использована доска 200мм х 50 мм, сечение также подбиралось при помощи строительного калькулятора. Лаги укладывались с шагом 600мм (между центрами досок) и фиксировались гвоздями к обвязке (так мы их просто наживили). На полученное основание был переложен весь стройматериал для каркаса.

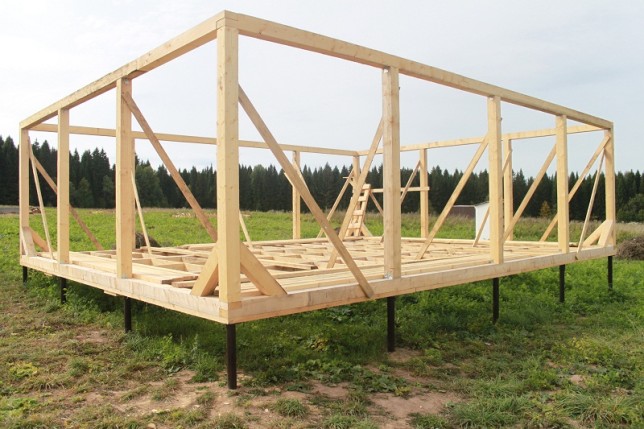

Возводим каркасный дом своими руками

Устройство стен каркасного дома.

Существует два варианта постройки каркасных домов:

• собирается дом из готовых элементов, выпущенных в заводских условиях;
• здание из отдельных элементов собирается непосредственно на стройплощадке.

Рассмотрим второй вариант каркасного дома своими руками:

Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.

В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.

Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).

При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.

Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):

• пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
• гидроизоляционный материал для его укладки по верху фундамента;
• антипирен и антисептик для древесины;
• разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
• для облицовки фанера, ЦСП; OSB;
• утеплитель;
• супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
• материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
• не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».

Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).

Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:

Схема утепления каркасного дома.

• укладываем рубероид по верху фундамента;
• затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
• проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
• прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
• проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.

Далее действуем таким образом:

• устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
• не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);
• закрепляем брус верхней обвязки при помощи стальных уголков;
• проверяем горизонтальность и вертикальность всех элементов;
• каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
• выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
• обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
• закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
• плотно укладываем утеплитель в пространство между стойками каркаса;
• закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
• обшиваем каркас дома внутри ЦСП, фанерой, ОSB.

Таким образом строится простой .

Крепление бруса к стене из кирпича

При строительстве дома либо проведении ремонтных работ в нем часто возникает потребность, при которой надо произвести крепление бруса к кирпичной стене. В основной массе ситуаций он несет довольно тяжелую нагрузку, в остальных — служит всего лишь каркасным элементом, на который можно прикрепить материал для облицовки. Это может быть сайдинг на наружные стены помещения либо внутренний гипсокартон. Крепление деревянного бруса к стене из кирпича не доставит хлопот тем мастерам, кто хорошо осведомлен в основных этапах монтажа.

Какие приспособления для этого понадобятся?

Чтобы закрепить брус будут, нужны такие материалы и инструменты:

• брусок;
• антисептическое средство;
• вещество олифа;
• строительный молоток;
• набор гвоздей и шурупов разных длин;
• дрель;
• чоп из дерева;
• электрический рубанок;
• стамеска.

Где используется?

Область применения, если есть надобность закрепить деревянный брус к кирпичной стенке, довольна обширна. Такое примыкание обязательно для выполнения подобных целей:

Такие действия необходимы при возведении пристройки, которая будет соединяться с домом.

• монтаж деревянной перегородки;
• установка в проеме входных дверей;
• утепление стен, когда обрешетка, сделанная из брусов, выполняет функцию каркаса;
• скрепление между собой элементов мебели, декора в интерьере;
• монтаж, когда рейку с навесом устанавливают над входной дверью;
• строительство какой-либо дополнительного помещения, примыкающего к дому.

Технология монтажа

Крепление бруса к стене из кирпича либо к срубу из дерева — обязательный процесс для постройке дома. Этапы монтажа довольно просты и легки в исполнении. Но рекомендуется брать во внимание неровности поверхности, деформацию стен. Таким образом, надо выбирать крепеж, придерживаясь высоты — так возможно скрыть все недостатки. Для деревянных поверхностей, перед тем как прикрепить бруски, рекомендована тщательная обработка антисептическим средством, чтобы избежать появление плесени и чтоб дерево не атаковали насекомые.

В строительстве известны 2 способа крепить брус на кирпичную стену: мягкий и твердый, каждый из которых наделен положительными и отрицательными рабочими моментами.

Мягкий способ

Такой метод значительно экономит время строителей, но не дает гарантию на долговечность конструкции.

Используется с применением специальных скоб П-образной формы. Он наделен и достоинствами, и недостатками. Главным положительным качеством мягкого метода считается скорость работы, а негативным — не гарантированная надежность каркасного крепежа, спустя время готовая конструкция может быть подвержена разрушению. Хрупкость бруска тоже является негативным фактором при постройке, так как обрешетку возможно с легкостью испортить при случайном ударе.

Обшивка панелей каркасом из дерева должна производиться строго перпендикулярно панелям элемента. Кирпичную стену снизу укладывают брусками более плотно, нежели сверху. Основное правило монтажа — крепить брус на рейки каждые 40 сантиметров при полутора метровой высоте и через 60—70 см, если расстояние больше. Подобная работа может выполняться своими руками без помощи профессиональных мастеров, главное — точно следовать правилам и правильно связать элементы конструкции.

Жесткая техника закрепления

Такое крепление деревянного бруса к кирпичной стене используется в строительной практике на протяжении длительного времени, и все профессиональные мастера рекомендуют пользоваться именно им. Крепить доску, брус на кирпичную кладку можно, только если имеются гвозди, чопы и шабашки в большом количестве. Отличительными характеристиками способа считаются надежность и долговечность, так как конструкция будет прочно закреплена. Такие стены из бруса не деформируются, по этой причине специалисты однозначно рекомендуют пользоваться только этим методом.

Для выполнения работ понадобится специальный строительный инструмент — шлямбур. Он нужен чтобы сделать ровные отверстия для установки крепежа на кирпичную либо бетонную стены. Внутрь ставится деревянный чоп и аккуратно забивается легкими ударами молотка, а в него забить гвоздь нужного размера при помощи бруска. Такой жесткий способ в строительной практике используется намного чаще, нежели мягкий метод. Единственный и главным недостатком считается скорость, так как процесс облицовки занимает много сил, энергии и времени.

Гидроизоляция между фундаментом и срубом своими руками: виды, этапы, особенности

Важным аспектом в сфере деревянного строительства является не допустить постоянного контакта древесины с водой. Исключаются погодные осадки, ведь дождь и снег — кратковременные явления и впитываемость бревна либо бруса больше зависит от заботы самого хозяина. Именно ему придётся предусмотреть всё и предпринять заранее меры по обработке деревянных элементов. Однако есть такой участок дома, который будет всегда иметь риск взаимодействия с водой – это фундамент и защитить его — важнейшая задача собственника.

Как прикрепить деревянный брус к деревянной стене?

В данном случае распространённым является перфорированный метод крепежа как в кровельных работах, так и в мебельной отрасли. Перфорированные элементы закрепляют гвоздями, саморезами или шурупами.

Перфорированные пластины соединяют детали в одной плоскости, например, монтаж кровли. Также существуют уголки, различные по ширине, для усиления и соединения конструкции. Для вспомогательных элементов небольшого веса подойдёт монтажная лента.

Наиболее привычным способом крепления деревянных конструкций являются гвозди. Жидкие гвозди чаще применяют в быту, сборке мебели и строительстве. Применение гвоздей покажется очень лёгким способом, но нельзя забывать и технике забивания гвоздя. Если использовать болтик с гаечкой на конце, то можно с лёгкостью забить гвоздь в любом труднодоступном месте. Заранее рассчитайте, какой длины гвоздь вам потребуется. Для более прочного соединения досок, гвозди вбивают под углом друг к другу. Слишком сухая древесина быстрее расколется гвоздём. Если брус имеет слишком высокую плотность, держите гвоздь пассатижами за середину, чтобы он не согнулся. Для больших гвоздей предварительно можно высверлить отверстие, которое будет уже его самого. Сделать малое сверление под шляпку.

Укладка и крепление первого венца

Ещё во время проектирования следует учитывать, что обвязка дома брусом не вечна. Со временем потребуется её замена. Поэтому нужно предусмотреть такой способ крепления бруса к фундаменту, чтобы без затруднений делать ремонт после поднятия строения домкратами.

Для фиксации используют:

1. Нагели из арматурных стержней применяются на ленточных фундаментах или плитах. Их закладывают во время заливки фундамента. В брусьях делаются глухие отверстия, в которые будут входить нагели на 2/3 толщины.

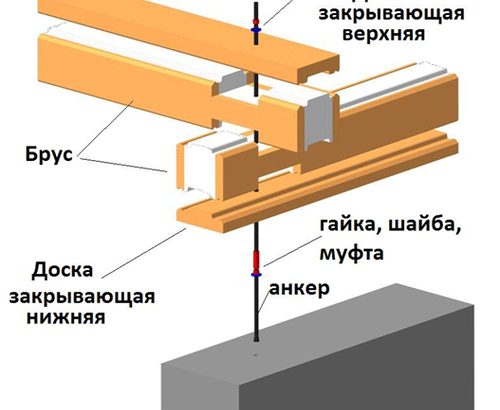

2. Шпильки с резьбой устанавливаются тоже при заливке бетона. Их высота должна быть больше толщины бруса, чтобы можно было затянуть гайки.

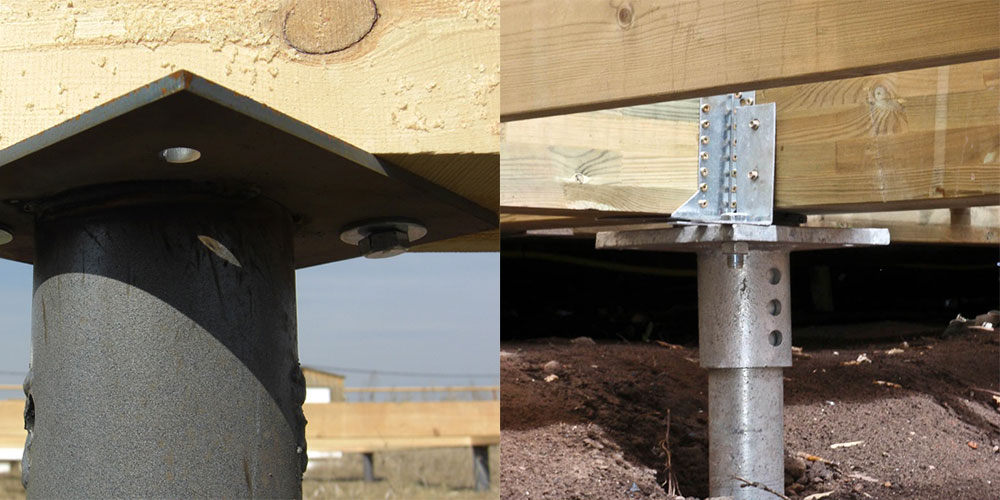

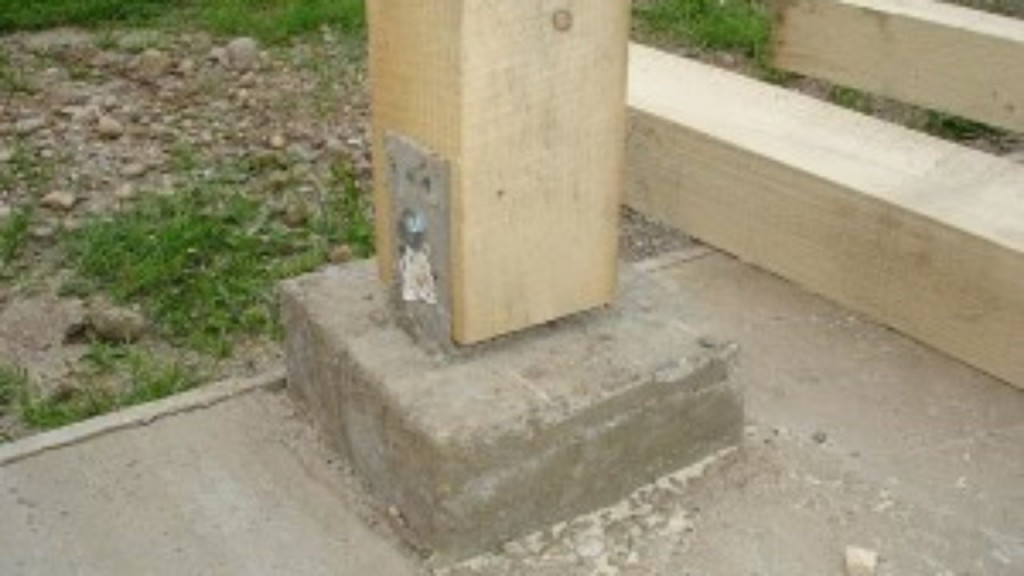

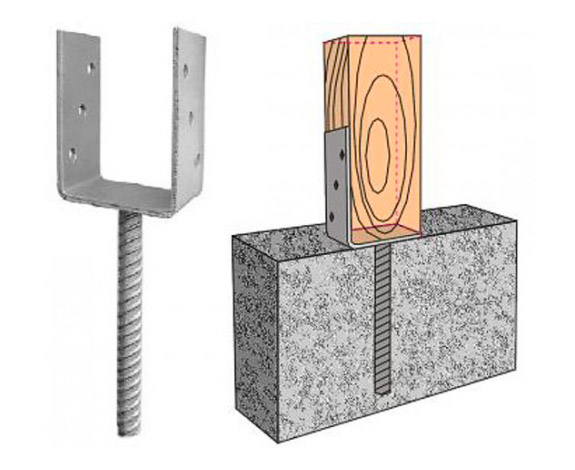

3. Крепление на сваях с помощью пластинчатых или П-образных оголовков также позволяет менять обвязку по мере необходимости.
4. При неразъёмном анкерном соединении ремонт невозможен. При замене обвязки её придётся вырезать частями. Укладка нового основания этим же методом не удастся.
5. Если крепление сделано гвоздями или строительными саморезами, вбиваемых/вкручивающихся в деревянные пробки в фундаменте, то это также не позволит произвести замену нижнего венца.

Как правильно установить окна в стене из бруса

Если проем в стене был сделан в черновом варианте (см. выше), то установку окна начинают с выпиливания проема под нужный размер. Для этого по границе пропила набивают рейку, поз.2 на рисунке, и цепной пилой  по краю рейки отпиливают брусья.

Правильная установка окна в стене из бруса. 1 — стена; 2 — рейка; 3 — наличник; 4 — окно; 5 — коробка окна; 6 — брус стены над окном; 7 — межвенцовый утеплитель; 8 — усадочный зазор над окном и колодой; 9 — оконные рамы; 10 — брус стены (простенка); 11 — колода; 12 — гвоздь.

Затем дисковой пилой на торцах брусьев стены (простенка) вырезают шипы. На шипы, , насаживают пазом колоду, Стыки уплотняют утеплителем. Колоду прибивают к брусу стены гвоздями, забиваемыми под углом, поз. 12. Так гвозди не будут препятствовать усадке сруба.

В подготовленный таким образом проем вставляют оконную коробку, которую крепят к колоде саморезами. Над оконной коробкой обязательно оставляют зазор, поз.8, для компенсации усадки сруба. Величина зазора 5-7 см. Зазор заполняют мягким утепляющим материалом.

Компенсационный зазор необходимо оставлять и над верхним торцом колоды.

Аналогичным образом готовят проемы и вставляют в стены из бруса двери.

После окончания сборки первого этажа дома, сруб перекрывают балками межэтажного или чердачного (если строение одноэтажное) перекрытия.

Деревянные балки чердачного перекрытия могут быть конструктивным элементом стропильной системы крыши. А могут выполнять и самостоятельную функцию.

На следующей странице описана конструкция ломанной крыши дома из бруса, где балки перекрытия этажа одновременно служат и элементом силового каркаса мансардной крыши.

Посмотрите видеоклип, в котором довольно подробно рассказывается и показывается технология монтажа сруба из строительного бруса.

Еще статьи на эту тему:⇒ Правильный жилой дом из строительного бруса ⇒ Ломанная крыша дома из бруса с мансардой ⇒ Утепление фасада дома из бруса минватойЕще статьи на эту тему

• Материалы для строительства однослойной наружной стены дома
• Внутренняя отделка стен дома из газобетона, газосиликата
• Как правильно сделать естественную вентиляцию в частном доме
• Магниевый или алюминиевый анод для водонагревателя
• Фасадная краска для наружных работ
• Выбор фундамента для дома на пучинистых грунтах
• Цемент, песок, щебень — подбор и расход материалов на 1 куб бетона
• Утепленный теплоизолированный фундамент лучший для дома

Как крепить брус к фундаменту

Крепление бруса к фундаменту

Любое здание, которое строится из бруса, независимо от назначения, включает в процесс постройки его крепление к фундаменту.

Процедура сложная, требует затрат труда, наличие квалификации и опыта. В зависимости от того как будет прикреплён первый венец сооружения определяется его срок службы.

Поэтому крепление бруса к фундаменту очень важный, и ответственный этап.

Любые строительные работы невозможно выполнить без помощи инструментов и материалов. Чтобы монтировать брус к фундаменту понадобятся следующие компоненты:

• Уровень
• Цемент
• Песок
• Антисептический раствор
• Рубероид
• Брус
• Анкерные шпильки

Материалы и инструменты

Брус устанавливается на фундамент, которому уже больше недели.

к оглавлению ↑

Способы крепления

Как крепить брус к фундаменту интересует многих, особенно тех, кто решил самостоятельно построить дом или здание другого функционирования.

Существуют две основные технологии крепления бруса, выбор зависит от типа фундамента постройки.

Способы крепления:

1. Жесткий. Такой вид основывается на закреплении бруса специальными хомутами или болтами к основанию. Результат всегда один, надёжная, неподвижная конструкция.
2. Накладного типа. Этот метод не имеет закрепительных элементов между брусом и фундаментом. Надежность здания основывается на весе постройки в целом, который крепит нижний венец.

Из двух перечисленных способов первый надёжнее, но чаще применяется второй из-за простоты его выполнения.

к оглавлению ↑

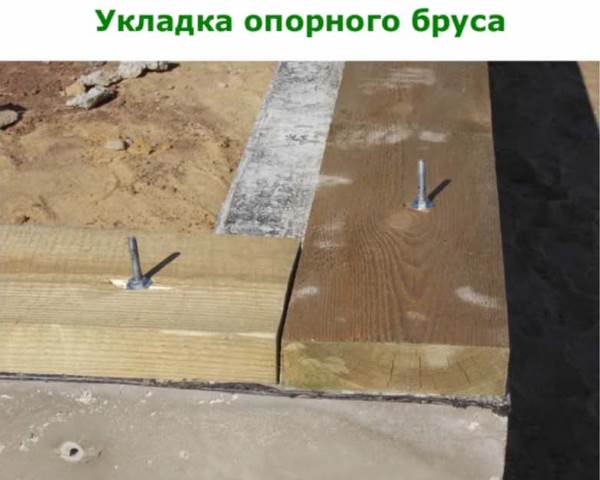

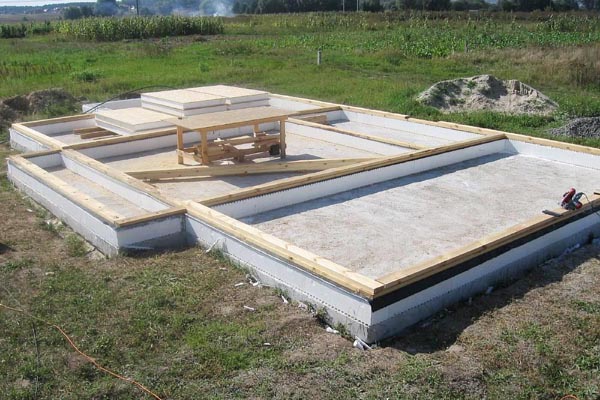

Крепление бруса на ленточном или плитном основании

Если в возводившемся здании основание плитного типа, перед работой по закреплению необходимо произвести подготовку:

1. Первым делом просверлить отверстия в плите на расстоянии 50 см друг от друга.
2. В проделанные отверстия нужно вставить анкерные болты с контргайками.
3. Проделать аналогичные дырки в брусе, на том же расстоянии что в плите.

Важно: подготовку для закрепления бруса нужно производить в одно время с заливкой фундамента.

Прежде чем привинчивать брус к основанию, необходимо:

• проверить его уровнем на плоскость
• осуществить гидроизоляцию основания рубероидом
• на болты установить брус, и закрепить контргайками

Более подробно процесс крепления выглядит следующим образом:

1. В верхний слой залитого фундамента вставить болты с загнутыми концами или конусовидной формы на расстоянии полметра, оставить застывать
2. В брусе просверлить в нужных местах дыры под шпильки, которые находятся на болтах
3. Уровнем проверить ровность основания, если имеются ямки или бугры устранить
4. Положить слой рубероида, который не должен длительное время находится открытым, поэтому на него монтировать брус с помощью шпилек
5. Угловые балки соединить лучше всего металлическими уголками на саморезы
6. В результате на шпильки одеть шайбы, и зажать контрагайками, которые закручиваются одновременно по всей длине бруса, чтобы не возникло перекосов

К ленточному фундаменту брус крепят аналогично как к плитному, отличие лишь в том, что не нужно ввинчивать болты, брус прикручивается дюбелями, а каркас венца необходимо заранее собрать.

к оглавлению ↑

Советы мастеров

Качество обвязки и креплений зависит от процесса выполненных работ. Чтобы всё было на высшем уровне, специалисты советуют:

• Основание под постройку должно быть идеально ровным, его измеряют с помощью строительного уровня
• Когда фундамент винтово-свайный, крепление бруса должно происходить по центру скрепляемых материалов
• Перед покупкой бруса необходимо определить ширину основания, на которое он будет крепиться, чтобы правильно рассчитать ширину древесины, она должна быть в два раза больше для большей прочности возводимой конструкции
• Прежде чем приступать к креплению на фундамент бруса, его необходимо просушить, чтобы в дальнейшем не произошло деформации построенного здания

Если учесть советы мастеров, и придерживаться инструкции по выполнению работ крепление бруса к основанию здания пройдёт без проблем, и будет не хуже чем у профессиональных строителей.

Узлы верхней обвязки

Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.

После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.

Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.

При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.

Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.

Виды лаг и устройство полов

Несмотря на все разнообразие конструкций, лаги имею одинаковое назначение и выполняют следующие функции:

При установке лагов остается вентиляционный зазор, который позволяет проветривать пространство под полом.

1. Создают под полом пространство, которое будет проветриваться.
2. Помогают выполнить горизонтально ровную поверхность.
3. Уменьшают уровень шума.
4. Повышают теплоизоляцию.
5. Производят распределение нагрузки на нижние слои основания пола.

Обустройство пола лагами может выполняться следующими способами:

1. На земляном основании.
2. На перекрытиях зданий.
3. На бетонном основании.

Чтобы обустроить пол на земляном основании, требуется удалить верхние растительные слои грунта. После этого нужно утрамбовать подготовленную поверхность и сверху на ее поверхность насыпать гравий. Слой гравия должен составлять 40-50 мм. Сверху гравия заливается бетонный раствор, устраивается гидроизоляция, а потом делается песчано-цементная стяжка. На полученную конструкцию нужно положить и закрепить лаги, на поверхности которых нужно смонтировать окончательное покрытие.

Схема пола на лагах по грунту.

Можно воспользоваться и другим способом установки. Для его осуществления необходимо сделать столбики из силикатного кирпича. Высота их должна составлять 20-30 см. Возводятся они только на бетонном фундаменте, глубина залегания которого должна быть не меньше 50-60 см.

Кирпичи по верхнему ряду должны быть смонтированы в перпендикулярном положении относительно лаг. Чтобы соблюдать необходимые уровни горизонтального расположения, можно использовать специальные подкладки между столбами и лагами.

Нужное число кирпичных столбиков определятся относительно материала изготовления и конструкции брусьев пола. Чтобы добиться уменьшения этого числа, нужно использовать брусья большой толщины, а сверху них установить второй слой более тонкого материала.

Чем тоньше будет укладываемый материал, тем меньше должно быть расстояние между столбами. Определение оптимального количества столбов и толщины лаг должно выполняться на этапе проектирования.

Крепление лаг к бетонному полу

Схема крепления лаг к бетонному полу.

Второй распространенный в строительстве случай крепления деревянного бруса к бетонной поверхности – это установка лаг на бетон пола. Современные методики оборудования пола очень разнообразны: тут используются различные изоляционные материалы, теплые полы, разнообразные растворы для выравнивания и облагораживания половой поверхности и т.д.

Но и сегодня вариант с установкой обычных деревянных лаг вполне актуален как для домов, так и для квартир. Такой метод укладки полов используется, как правило, в домах, где нет проблем с высотой потолков, но при этом хотелось бы сэкономить на дорогостоящих изолирующих материалах.

Схемы и технологии крепления к фундаменту

Существует два способа закрепления деревянного бруса на фундаменте. Ознакомимся с ними более подробно:

1. Жёсткий метод – крепление деревянных изделий происходит при помощи специальных хомутов. Результатом работы будет неподвижная и надёжная опорная конструкция.
2. Накладной – укладка брусьев происходит по специальным вырезам, здесь нет скрепляющих элементов между пиломатериалами и основанием. Надёжность конструкции достигается за счёт веса постройки, которая давит на нижний венец.

Из двух указанных методов первый считается более надёжным, второй способ отличается простотой выполнения.

Столбчатый

Конструкции столбчатого типа используются для постройки жилых зданий на неустойчивых грунтах. Срок службы такого основания находится в пределах 30–40 лет. Здесь всё зависит от материала изготовления столбиков (кирпичная кладка, бетон, асбоцементные или металлические трубы).

При постройке деревянного дома составляют проект, в котором определяется количество и площадь опор, а также расстояние между ними. Необходимо обратить внимание на крепление бруса к свайному фундаменту. Здесь нужно учесть нюансы закрепления первого ряда брусков.

Перед проведением основных работ выравнивают все столбики в одной горизонтальной плоскости. Для этого используется водяной строительный уровень или нивелир. От правильности выполнения таких действий зависит равномерность усадки дома и долговечность строительной конструкции.

Важно! Согласно СНиПам, деревянный брус для укладки нижнего ряда должен быть на 5 сантиметров больше, чем остальные изделия.

Для обвязки берут детали с сечением 20 × 20 сантиметров, для монтажа несущих стен используются брусья квадратного сечения 15 × 15 сантиметров. Необходимость выбора большего сечения деревянных изделий для обвязки связана с тем, что на них ложится весь вес здания и кратковременные нагрузки (снег на крыше и др.)

Следует ознакомиться с нюансами крепления брусьев к столбчатому основанию. При постройке бани или деревянного дома нижний венец фиксируется через специальные закладные детали, шпильки диаметром 1,4 сантиметра. Эти болты закрепляют в бетонных столбиках в момент их заливки. После набора достаточной прочности первый ряд брусьев фиксируют на опорах зажимом гаек.

Подобная ситуация происходит и с кирпичными столбиками. В момент монтажа кладки в её структуре фиксируют резьбовые шпильки такого же диаметра. При этом верхняя часть арматуры должна перехватывать толщину деревянного бруса с запасом, чтобы можно было перехватить нижний венец. После фиксации ненужную часть шпильки срезают болгаркой. В случаях, когда столбики готовы, а шпильки не были установлены в процессе монтажа, их можно заменить анкерными болтами.

Помните! В местах соприкосновения металла с деревом конденсируется влага, что может привести к коррозии стали и появлению плесени или грибка на деревянных конструкциях. Проблемные места необходимо обрабатывать краской или антисептиком.

Ленточный или плитный

При монтаже бруса на ленточное либо плитное основание проводится предварительная подготовка поверхности. По периметру фундамента на расстоянии 50 сантиметров друг от друга высверливают отверстия и устанавливают анкерные болты с гайками. Такие же отверстия проделывают в деревянном брусе.

Перед закреплением бруса необходимо проверить горизонтальную плоскость основания и уложить слой рубероида, который будет использоваться в качестве гидроизоляции. На торчащие болты устанавливаем деревянные заготовки и фиксируем их гайками.

Разберёмся с процессом установки нижней обвязки более подробно, если работы проводятся вместе с заливкой бетона:

1. В недавно залитый бетон устанавливают болты на расстоянии 50 сантиметров и оставляют застывать. У крепёжных деталей должны быть загнутые концы.
2. Просверливают отверстия в брусе на нужном расстоянии под шпильки.
3. Проверяют горизонтальность основания при помощи строительного уровня, выравнивают все неровности.
4. Укладывают рубероид.
5. В угловых частях дополнительно скрепляют балки при помощи металлических угольников и саморезов.
6. Надевают брус на болты, устанавливают шайбы и закрепляют его положение зажимом гаек.

Крепление бруса к фундаменту ленточного типа происходит аналогично основанию из блоков, плит. В последнем случае необходимо заблаговременно собрать каркас венца. Фиксация осуществляется за счёт дюбелей.

Крепление материала из древесины к сваям выполняется так:

• в отверстия на боковой части опор устанавливаются П- образные закладные детали;
• вырезаются заготовки из бруса;
• устанавливаются деревянные изделия в оголовок и фиксируются крепежами;
• устанавливаются бруски по одной линии, втыкаются скобы и привариваются к металлическим сваям.

Важно! Для предотвращения соприкосновения дерева с металлом под сваи укладывают куски рубероида.

Возведение жилого деревянного строения на винтовом фундаменте происходит достаточно быстро. Брус к данному основанию закрепляется довольно просто. На начальной стадии работ необходимо выполнить замеры длины и ширины постройки, после этого проверяем горизонтальность поверхности с помощью уровня. Брус пропитываем раствором антисептика и оставляем вылежаться до высыхания.

Монтажные работы проводятся в следующем порядке:

• высверливают отверстия в деревянных изделиях под крепежи (их глубина должна быть на 2 миллиметра больше от крепежей);
• укладывают брус по периметру здания;
• закрепляют его на винтовом фундаменте болтами.

Обвязка считается самой простой в монтаже. Кроме этого, она надёжна и долговечна.

Крепление на винтовой фундамент

Если возведения здания из деревянного бруса предполагает обустройство винтового фундамента, то считайте, что вам повезло, поскольку в этом случае процедура установки материала очень проста и займет минимальное количество времени. Даже такой ответственный шаг, как монтаж первого венца не потребует высокой квалификации или богатого строительного опыта.

Перед началом всех работ необходимо измерить ширину фундамента возводимого здания, а также убедиться в том, что его поверхность идеально горизонтальная при помощи строительного уровня. После этого необходимо нанести определенное количество антисептического состава на брус и дождаться, пока он просохнет. Время высыхания указывается на упаковке средства.

Затем можно приступать к монтажу деревянных элементов конструкции на основание будущего здания. Данная процедура, также фиксация бруса предполагают врезку болтов в заранее подготовленные отверстия. Данные отверстия должны быть просверлены в деревянном брусе еще на подготовительном этапе, причем их диаметр должен превышать диаметр крепежных элементов как минимум на два миллиметра. С помощью данного метода укладывается нижний венец. Крепежные детали прочно и надежно удерживают обвязку на поверхности основания возводящегося здания. Крайне важно просушить деревянный брус в достаточной мере перед началом всех работ. Таким образом можно избежать преждевременных деформаций всей несущей конструкции и множества связанных с эти проблем.

Как вы видите сами, крепить брус к фундаменту может даже неопытный человек, который не прошел должную подготовку. Главное – это не торопиться, провести необходимые расчеты и сделать все так, как указано в инструкции, а также помнить о том, что нюансы в строительстве – это самое главное.
