Расчет несущей способности

Общий вид готового буронабивного основания строения Чтобы подсчитать требующееся количество опор, нужны два показателя − вес конструкции и несущая способность отдельно взятого элемента. Расчет прочности одной свайной опоры зависит от марки используемого бетонного раствора. Так, при изготовлении сваи из М 100, она выдерживает 100 кг на 1 см². При сечении 20 х 20 см, площадь будет равна 400 см², а опора сможет выдержать до 40 т.

Таким образом, несущая способность грунта намного меньше, чем у самой сваи. Согласно этому, расчет точного количества элементов и несущей способности всей свайно-ростверковой конструкции невозможен без учета прочности грунта. Ранее был приведен расчет для заложения опоры ниже уровня промерзания. Но при изменении сечения, совершенно другой будет площадь и несущая способность свайно-ростверкового основания.

Ростверк – объединяющий состав свайно-ростверковой конструкции, повышающий устойчивость основания. При выборе устройства свайного фундамента без него, потребуется расчет, который сможет гарантировать, что все элементы устанавливаются на достаточную глубину. Тогда можно быть уверенным, что конструкция не просядет, и не будет «выдавлена» влиянием сил морозного пучения.

Расчет столбов

Конечно же, прежде чем приступать к возведению такой конструкции, как свайный буронабивной фундамент, нужно произвести все необходимые расчеты. Прежде всего определяются с количеством столбов. Этот показатель напрямую зависит от веса дома и пропорционален ему. Вторым критерием, определяющим количество необходимых столбов, является, собственно, их диаметр. Чем он больше, тем меньше понадобится свай. Так, столб диаметром в 300 мм способен выдерживать нагрузку в 1700 кг. Такие сваи могут быть использованы для возведения рубленых, брусчатых или каркасных построек. Под тяжелые здания из кирпича либо заливные устанавливают более мощные сваи – по 500 мм. Они способны выдерживать вес уже в 5000 кг. Вес будущего дома складывается из массы всех необходимых для его возведения материалов. Таким образом, рассчитать количество свай не сложно. Разумеется, к полученной цифре нужно будет прибавить и вес ростверка.

При правильно проведенных расчетах получится надежный фундамент. Буронабивные сваи с ростверком – основание действительно долговечное. Однако для того чтобы оно получилось таким, нужно ко всему прочему правильно рассчитать шаг между столбами. При выборе расстояния между сваями нужно учитывать то, что оно не должно превышать трех их диаметров. То есть, к примеру, максимальное расстояние между сваями в 500 мм – полтора метра.

Быстрый результат

На строительных сайтах можно рассчитать свайный фундамент для своего дома при помощи программы — онлайн калькулятора.

Выглядеть она будет приблизительно так:

Расчеты такого калькулятора проводятся по СНиПу , СНиПу 52-01-2003, а также ГОСТу Р 52086-2003.

Большинство параметров свайно-ростверкового фундамента изменяют свое значение в каждом конкретном случае. К ним относятся: форма и материал изделия, способы воздействия на грунты, вид монтажа, геометрия ростверка. Для точного учета всех составляющих надежного решения надо произвести все необходимые замеры и дополнительные расчёты, поэтому в сложных случаях лучше пригласить квалифицированных специалистов.

Обвязка фундамента из бруса

Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.

Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.

Совет эксперта! Ростверк из бруса, в сравнении с металлическими и железобетонными ростверками, обладает на порядок меньшим запасом прочности, однако для строительства вышеуказанных зданий его будет вполне достаточно.

Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.

Рис 1.4: Строительство ростверка из бруса

Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.

Последовательность монтажа обвязки из бруса следующая:

• После монтажа свай столбы выравниваются по одному уровню;
• На сваи устанавливаются оголовки;
• Выполняется гидроизоляция материала;
• На стыкующемся в углах дома брусе выпиливаются пазовые соединения;

Рис 1.5: Варианты стыковки ростверка из бруса

• Брус укладывается на оголовки свай по контуру фундамента, так, чтобы стыки отдельных элементов ростверка соединялись на оголовках, сами стыки, при этом, уплотняются джутом;
• Проверяется прямота углов и уровень ростверка;
• Брус фиксируется на оголовках свай с помощью саморезов.

Фундамент на сваях буронабивного вида

Если нужен буронабивной фундамент с ростверком, технология строительства основывается на составлении проекта. Следующим этапом является нанесение на участок разметки. На этой стадии аккуратно переносятся все контуры будущего здания с чертежа на местность. Проще всего это сделать, если дом будет иметь формы квадрата либо прямоугольника.

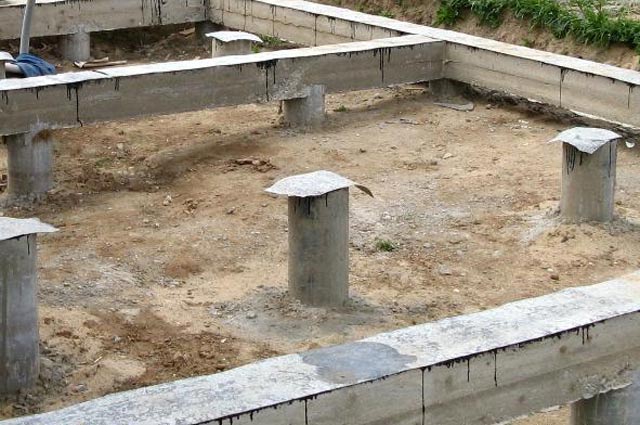

Фундамент на сваях.

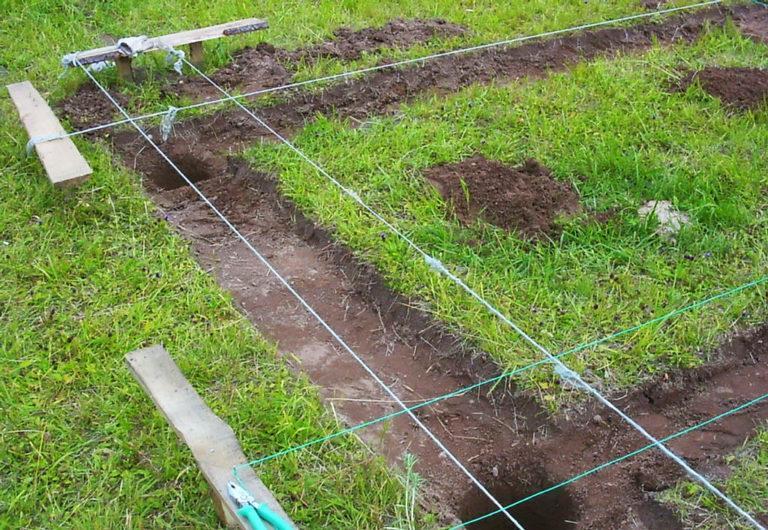

Делается это следующим образом: по углам планируемого дома устанавливают деревянные колышки, между которыми натягивается веревка. Обязательно проконтролировать стороны и правильность углов. После нужно найти место для каждой сваи.

Количество свай и расстояние рассчитывают еще на этапе проектирования. Многое зависит от свойств самого грунта, но в среднем расстояние между опорами составляет около 1 м. Эти места установки свай тоже отмечают колышками.

Для жесткого закрепления осей здания производится обноска. Она выполняется с помощью деревянных конструкций в виде буквы «П», которые чаще всего собираются из досок. Крепление таких конструкций размещается до 2 м от свай.

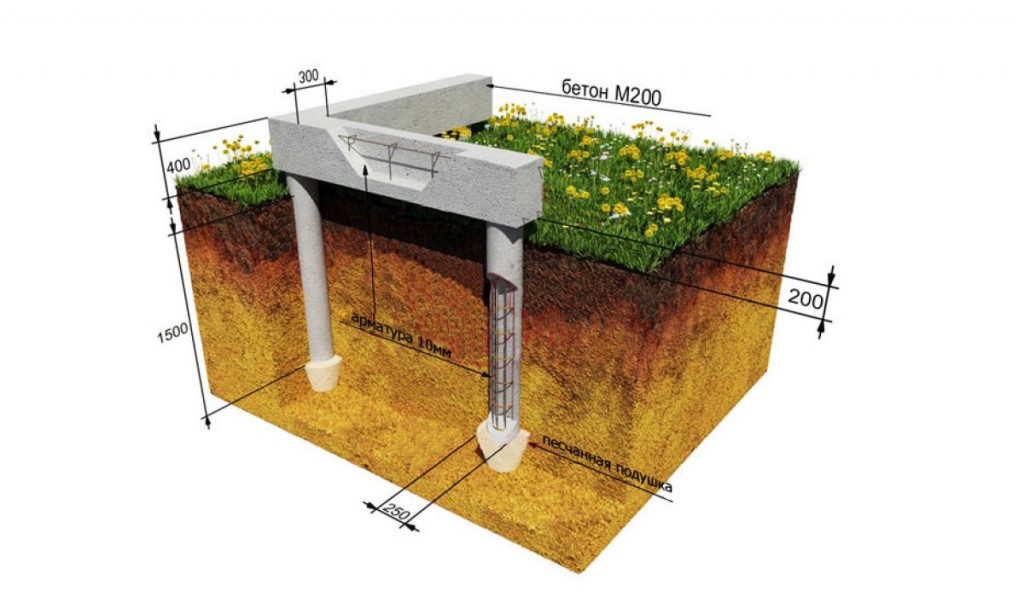

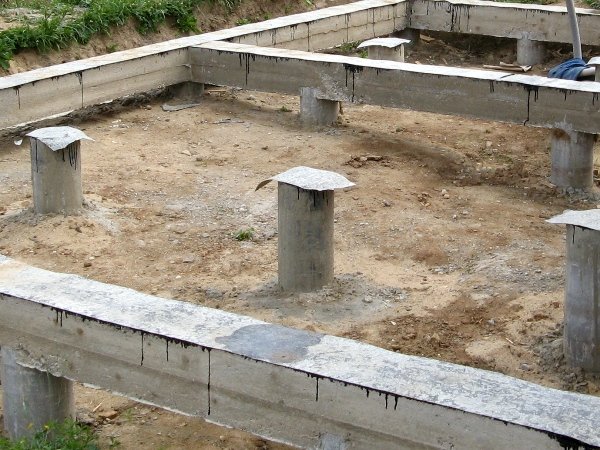

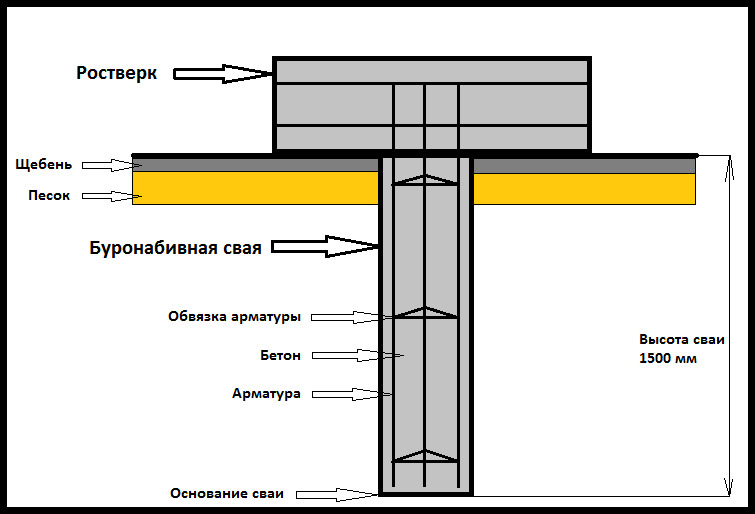

Буронабивное основание с ростверком

Одним из наиболее популярных фундаментов считается устройство буронабивных свай с ростверком. Он может быть монолитным или сделанным из бруса. Такая конструкция используется при возведении зданий, имеющих относительно небольшой вес. Чаще всего такие дома строятся из дерева или кирпича.

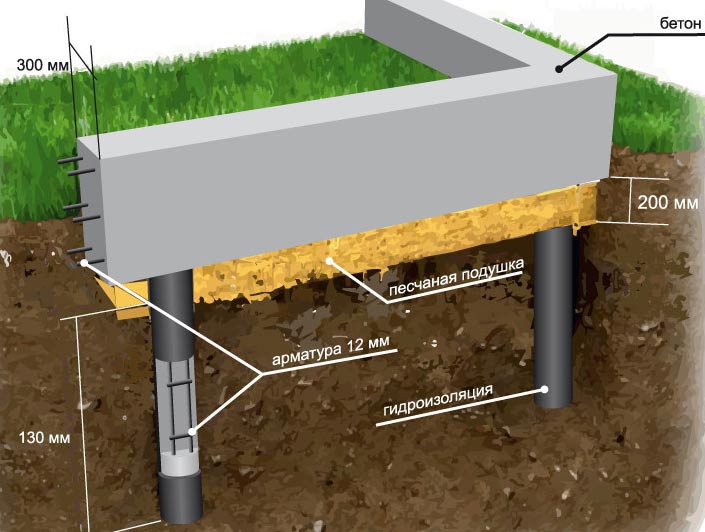

Буронабивное основание с ростверком.

Фундамент этого типа застройщик может сделать самостоятельно, даже без использования спецтехники, что поможет снизить себестоимость строительства. Преимуществом такого фундамента является то, что с помощью монолитного ростверка осуществляется связка всех опор в единое целое, что повышает надежность конструкции.

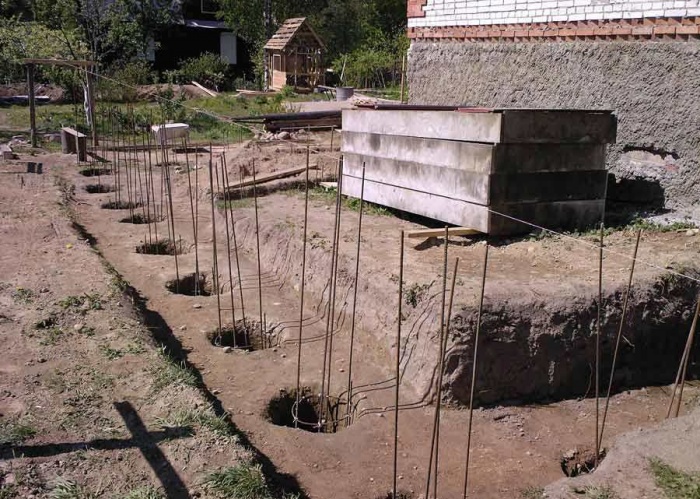

Устройство буро-набивного фундамента с ростверком осуществляется в несколько этапов:

1. Разметка участка.
2. Бурение скважин согласно выполненной разметке. Если диаметр свай не будет превышать 350 мм, то такие работы можно выполнять вручную с использованием садового бура.
3. Укрепление стенок скважин с помощью опалубки. На практике в этих целях часто используют лист рубероида, из которого сворачивают цилиндрическую конструкцию. Благодаря этому стенки скважины во время заливки бетонной смеси не будут осыпаться.

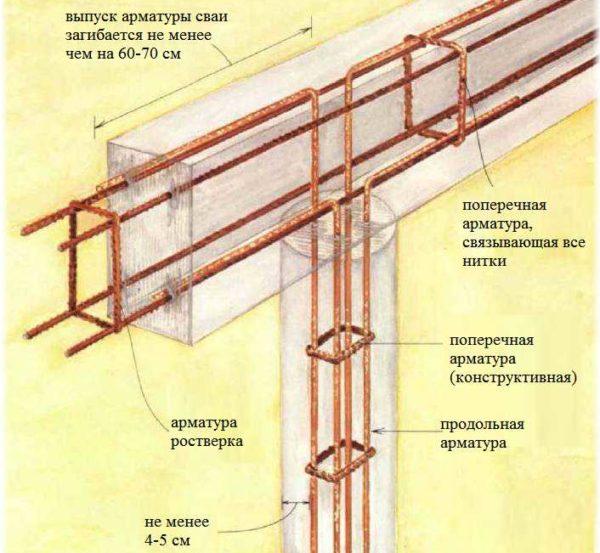

4. Армирование, т. е. укрепление опоры. Продольный каркас формируют из металлических прутьев диаметром 12-16 мм. Их количество определяется диаметром сваи, 4-6 прутьев на 1 скважину достаточно.

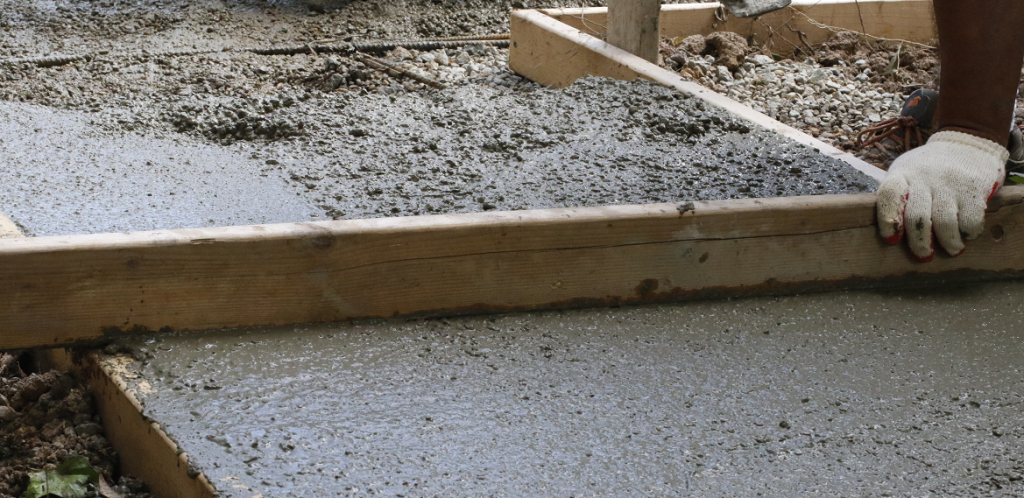

5. Заливка бетонной смеси. В частном строительстве раствор готовят вручную, хотя можно воспользоваться специальным строительным миксером с насосом. Заливка осуществляется порциями, с перерывами в 5-7 дней, чтобы предыдущая порция успела застыть.
6. Формирование опалубки под ростверк. Такая конструкция должна иметь вид короба, который закрепляется на высоте, рассчитанной при проектировании.

Затем производится укладка арматуры для ростверка и его заливка. После выполнения последнего этапа производится штыкование бетона. Это делается для того, чтобы убрать из смеси воздушные пузырьки.

Ростверк полностью будет готов (то есть застынет и наберет нужную прочность) через месяц. Только после того, как это произойдет, можно продолжать строительные работы.

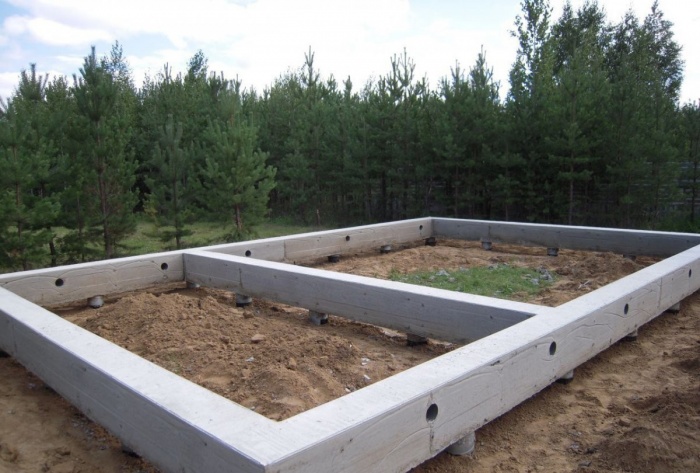

Ленточный буронабивной фундамент

Ленточный буронабивной фундамент.

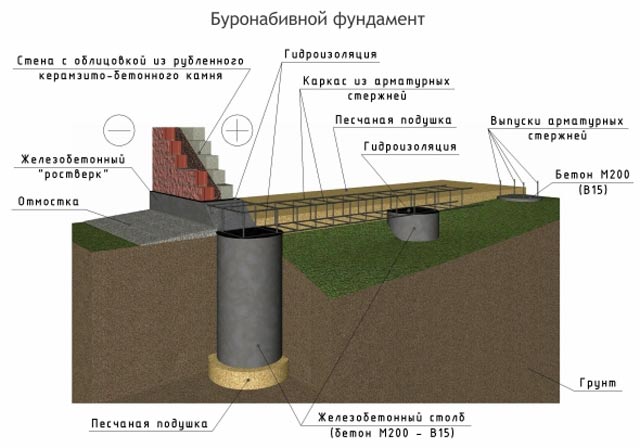

Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

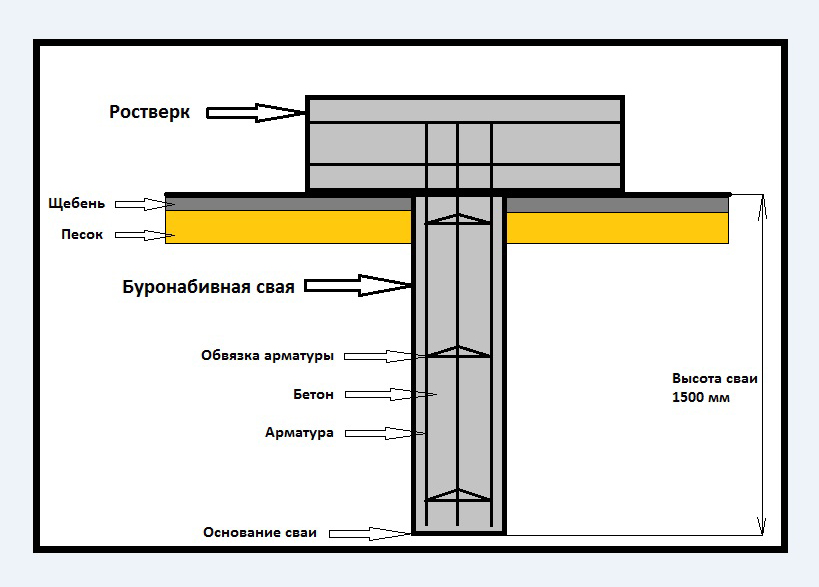

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk). Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «АТМ-Аква» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон. Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

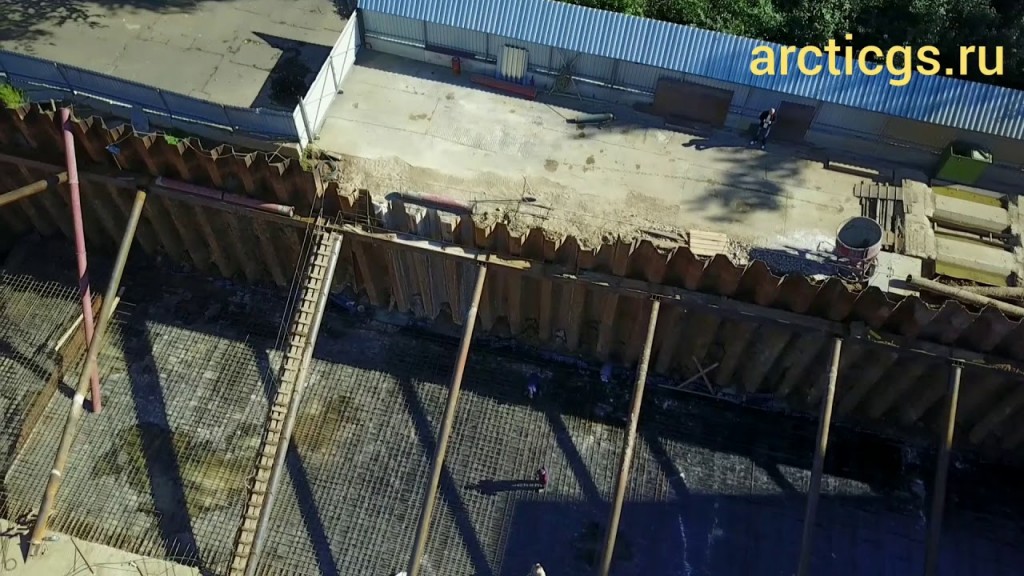

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

1. Мы установим опалубку поверх свай.
2. Затем установим арматурный каркас внутри опалубки.
3. После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).
4. Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.

Особенности фундамента из ростверка: характеристики, устройство

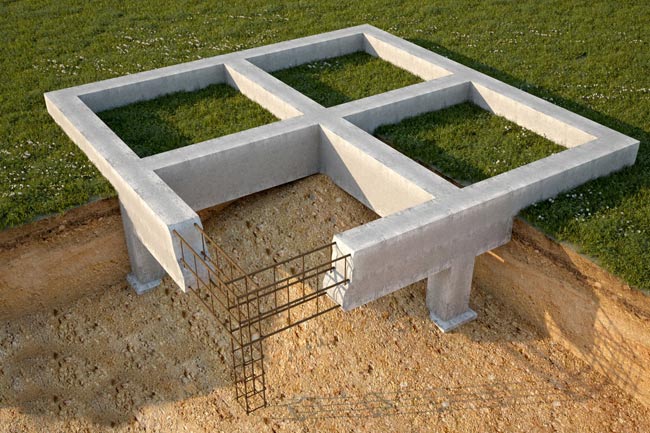

Фундамент ростверк – специальное горизонтальное сооружение (платформа), по типу столбчатого базиса или сваи, распределяющее всю нагрузку конструкции, разделяя основной вес на опоры. Последние перекладывают тяжесть груза на землю (грунт). Главная задача – соединить столбы и сваи в одну цельную конструкцию для того, чтобы со временем стены не трескались и не сырели, а также такое сооружение предусматривает отсутствие просадки, которая приведет к негативным последствиям для всего строения. Ростверковый фундамент под ключ предотвращает такое неприятное явление, как коррозия, защищает от вредных организмов, грызунов и различных насекомых.

Подготовка

Прочное основание под дом можно построить своими руками, имея необходимые материалы, инструменты, свободное время и минимум опыта. Поскольку сооружение ростверка на буронабивных сваях не требует особых навыков.

1. В начале работ выполняются необходимые геологические замеры, исследуются свойства грунта, определяется расположение грунтовых вод. Чтобы исследовать геологические особенности территории под застройку, применяются скважины. Почва разрабатывается на глубину ниже, чем будет подошва основания. Знание геологических особенностей почвы на территории позволяет определить нужный шаг и выполнить укрепление конструкции без ошибок.

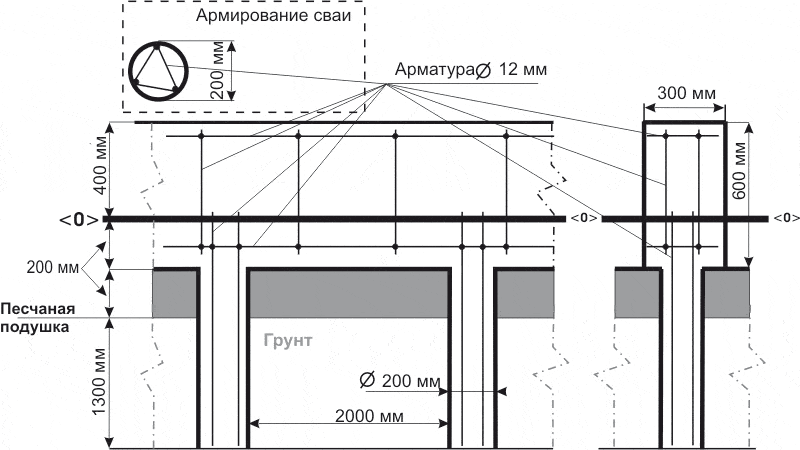

2. Устройство буронабивных свай включает обязательное армирование арматурными стержнями. Для строительства понадобятся: песок, рубероид, арматура, бетон, пластиковые трубы.
3. При возведении конструкции учитывают параметры сечения ростверка, расстояние между столбами, глубину закладывания свай. Как сделать фундамент правильно — можно посмотреть на видео.

Процесс монтажа

Как говорилось выше, немалая часть работы выполняется не на месте строительства, а предварительно, в офисе. Опытный проектировщик, зная размеры дома, материал его стен, особенности почвы и зимние минимумы температуры, проведет необходимые расчеты, чтобы определить количество столбов и их диаметр. Только после этого начинаются работы по монтажу:

• бурение отверстий под столбы. В нижней части они должны расширяться, чтобы снизить нагрузку на грунт, в то же время исключая возможность выталкивания столбов из грунта при промерзании. Поэтому необходимо использовать специальную технику. Глубина бурения – на 1-1.5 метра ниже уровня промерзания грунта;
• Установка гидроизоляции (асбестовые трубы или рубероид);
• Монтаж арматурного каркаса;
• Заливка бетона;
• Сборка опалубки для ростверка и арматурного каркаса для него, заливка бетоном.

Только после правильного выполнения всех этапов, вы получите качественный и надежный фундамент, способный прослужить многие годы.

Что учитывается при расчетах

Крайне важно учитывать такие аспекты:

• Все предполагаемы нагрузки и воздействия по СНиПу.
• Несущая способность опор и основания на основе особых и сочетаемых нагрузок.
• Сочетание всех используемых материалов с почвой на стройплощадке. В этом случае берутся во внимание геодезические изыскания на предмет исследования почвы и динамических/статических испытаний ЖБИ свай. Опять же, в расчет берутся показания в СНиП.

• Обращается внимание на тип свай, они могут быть висячими или стойки. Обязательно учитывается общий вес. Не менее важны и нагрузка воздушных масс.
• В процессе расчетов, основание с ростверком представляет собой единой рамной конструкцией. Она должна воспринимать нагрузку по вертикали и горизонтали. Также изгибающая сила.
• Если почва сложная (грунтовые воды очень высоко и тому подобное), а проектная нагрузка высокая, то учитывается негативная сила трения в процессе осадки строения.
• Учитываются и другие немаловажные факторы при проектировании. Особенно те, которые непосредственно связаны с разными грунтами.

Расчет буронабивного фундамента с ростверком

При расчете фундамента определяющими являются следующие факторы:

• характеристики грунта, и, в зависимости от них, несущая способность грунта;
• суммарная нагрузка от сооружения. От нее будет зависеть необходимая несущая способность одной сваи, ростверка, фундамента в целом. Определяется как совокупность всех нагрузок: масса дома вместе с кровлей и отделочными материалами, сезонные нагрузки – снеговая и ветровая, полезная (на эксплуатируемых крышах) и т.д.

При расчете определяются:

• глубина погружения сваи, т.е. длина бетонного стержня. Зависит от уровня промерзания почвы (любой тип свай заглубляется ниже) и расположения слоев. Если сваи без уширения, их опирают на плотный слой;
• сечение сваи. В загородном строительстве этот параметр может варьироваться в пределах 15-40 см;
• расстояние между буронабивными сваями в ростверке и их количество;
• параметры ростверка.

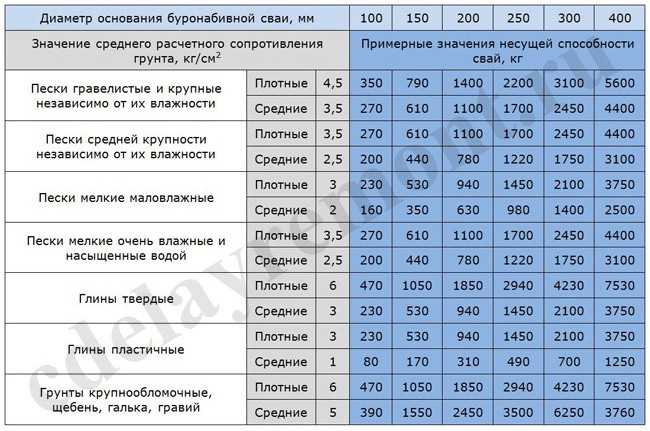

Характеристики различных грунтов определяются по таблицам СНиП после геологической разведки на участке и изучения состава грунтов. В таблицах также можно найти соотношение между несущей способностью сваи и ее диаметром (это соотношение тоже зависит от особенностей грунтов). Есть таблицы расхода материалов в зависимости от параметров свай. А зная расход, можно определить примерную цену буронабивного фундамента с ростверком.

Остановимся подробнее на двух величинах:

• шаг между сваями и, соответственно, количество свай;
• ширина ростверка.

Шаг определяется по формуле I = P/A, где

• Р – несущая способность сваи;
• А – нагрузка на погонный метр ростверка (чтобы ее найти, нужно суммарную нагрузку от дома поделить на периметр ростверка);
• I – шаг между сваями.

Кроме того, существует правило для определения шага в свайно-ленточном фундаменте: расстояние должно быть не больше трех диаметров сваи. На плотном устойчивом грунте его можно увеличить, но не более, чем на четверть.

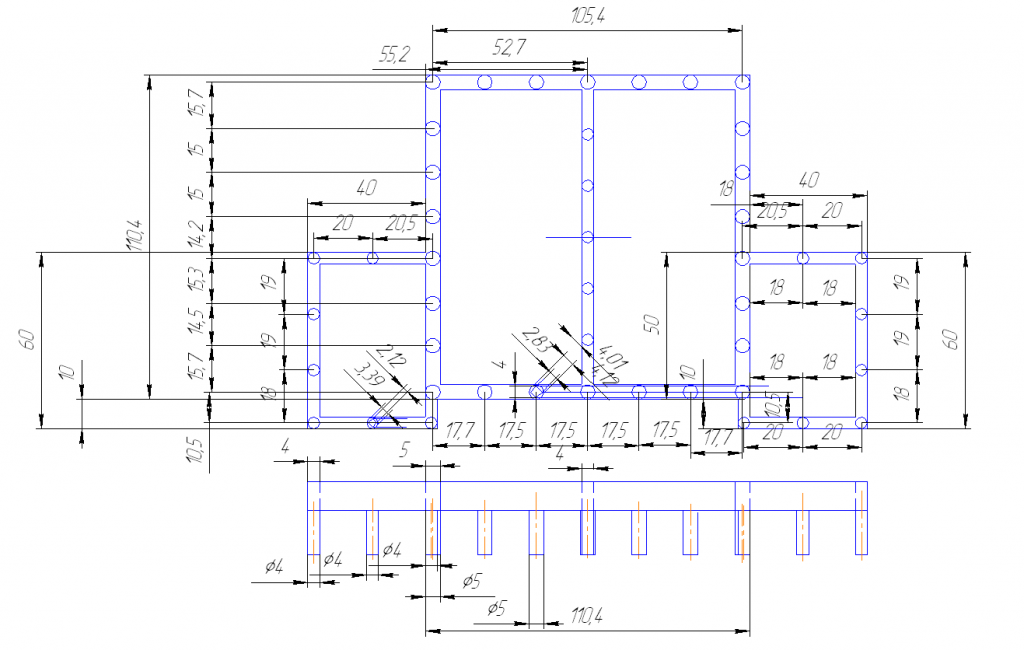

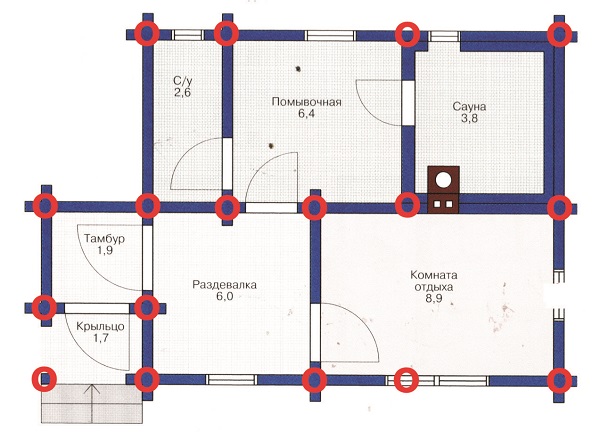

Далее делим периметр на шаг и получаем количество свай. Схема составляется, начиная с самых нагруженных точек дома. Это:

• углы, пересечения несущих стен;
• входная группа;
• тяжелые элементы интерьера (печь и т.д.).

Далее на план с расчетным шагом наносят места расположения рядовых свай.

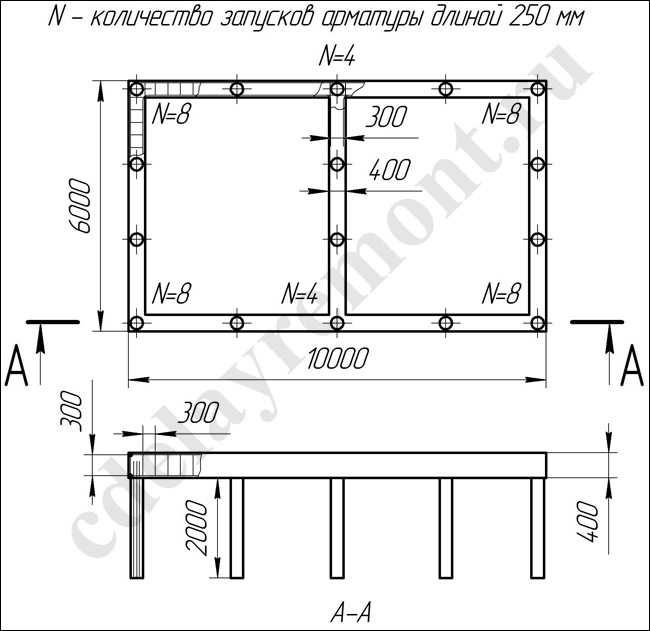

Ширина монолитного мелкозаглубленного ростверка по буронабивным сваям или расположенного на уровне земли определяется по формуле В = R x М/L, где

• R – несущая способность подстилающего грунта;
• М – суммарная нагрузка от дома;
• L – периметр (длина ленты);
• B – ширина ленты.

У загородных коттеджей этот параметр обычно варьируется от 30 до 50 сантиметров.

Если на вашем объекте предполагается более сложный вариант (высокий ростверк, фундамент ТИСЭ и др.) обращайтесь в нашу компанию. Расчет произведут квалифицированные специалисты.

Как рассчитать арматуру для ленточного фундамента?

Для продольных прутьев применяют арматуру класса А3, а для поперечных – А1 (рисунок 3). Ширина фундамента составляет 500 мм или 50 см, произведем расчет его длины, при этом учтем, что здание будет иметь 2 внутренние стены:

• (5 + 8) * 3 = 39 м.

Если применить 6 арматурных прутков, тогда получим:

• 6 * 39 = 234 м.

Рисунок 4. Схема армирования углов ленточного фундамента.

Шаг составляет 0,5 м, высота основы под дом – 0,2 м, тогда отступ от основания здания при применении 6 мм арматуры составит:

• (200 – 8) * 3 + (60 – 8) * 2 = 680 см.

Число соединений составит:

• (39 / 0,5) + 1 = 79;
• 68 * 79 = 5372 см или 537,2 м.

Так как вязку стержней сделаем в 12 местах, тогда:

• 12 * 0,3 * 79 = 284,4 м.

Этапы строительства фундамента на буронабивных сваях с ростверком

Строительство буронабивного фундамента с ростверком надо начинать с расчетов, при которых определяется количество свай и их диаметр. Оба параметра будут зависеть в основном от веса дома. Определить его сложно, ведь придется учитывать большое количество используемых для его возведения стройматериалов. Но на практике строители пользуются упрощенным расчетом, где в основном учитывается вес стен, который затем умножается на коэффициент 1,3.

Расчеты

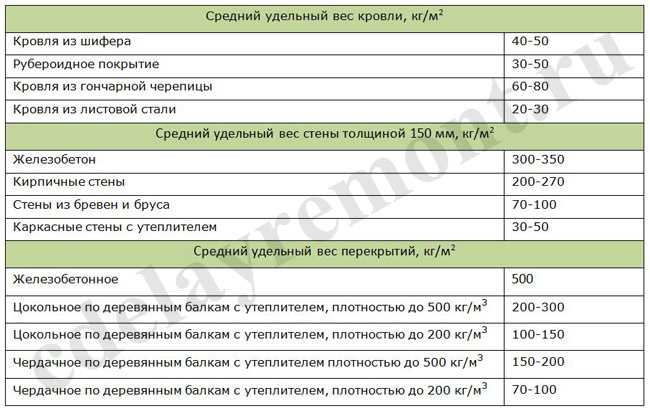

Чтобы определиться с массой стен дома, надо учитывать, из каких материалов они возводились. Потому что у каждого материала своя плотность. Эта величина постоянная, так что остается лишь определиться с объемом несущих стеновых конструкций. Сама стена в сечение по вертикали – это прямоугольник, площадь которой определяется по формуле: S = a x b, где «a» и «b» — это высота стены и ее ширина. По проекту здания это определить несложно.

Теперь полученное значение площади надо умножить на длину стены. Для этого в проекте замеряются все длины стен в независимости от их расположения. То есть, это и внешние, и внутренние. Полученное от перемножения значение и есть общий объем всех стен. Теперь его надо умножить на плотность материала, из которого дом планируется возводить. Вот несколько позиций по основным стройматериалам.

К примеру, если дом сооружается из кирпича, а его размерные габариты: высота 4 м, длина всех стен 100 м, ширина кладки в полтора кирпича, то есть 40 см, то можно подсчитать примерный вес дома.

• 4х100х0,4=160 м³ – это общий объем стен.
• 160х1800=288000 кг или 288 тонн – это вес стен дома.

Теперь последнее значение надо умножить на повышающий коэффициент: 288000х1,3=374400 кг. Это полный вес дома, который берется при расчете буронабивного фундамента с ростверком.

Расчет веса ростверка

К полученному значению надо еще приплюсовать вес самого ростверка. Обычно у него квадратное сечение со стороной, равной ширине стены. В нашем случае это 40 см. Длина сооружения будет равна длине внешних стен, поэтому их придется замерить по проекту. Пусть это будет 50 м. Если ростверк заливается из бетона, тогда берем для него плотность из выше обозначенной таблицы. Теперь проводим следующие математические выкладки:

• 0,4х0,4х50=8 м³ – объем ростверка;
• 8х2400=19200 кг – масса ростверка.

Теперь вес дома и ростверка надо сложить: 374400+19200=393600 кг, почти 400 тонн.

Расчет несущей способности сваи

У каждой марки бетона есть своя прочность на сжатие, которая обозначается в маркировке материала. К примеру, бетон М400 – у него прочность составляет 400 кгс/см². Если для устройства буронабивного фундамента с ростверком взять для примера сваю диаметром 30 см, залитую раствором М400, то несложно подсчитать, какой вес она может выдержать.

Для этого надо найти площадь сечения сваи, которая собой представляет круг. Фот формула: S=πD²/4, где π – Архимедово число, равное 3,14. Подставляем числовые значения:

S=(3,14х30²)/4=706 см².

Теперь надо умножить полученную площадь на прочность бетона: 706х400=282400 кг. Это и есть максимальная нагрузка, которую может выдержать одна свая. Для нашего примера с расчетом веса дома в 400 тонн, потребуется всего лишь 2 сваи, и их хватит с запасом. Понятно, что это всего лишь пример, он просто показывает, как надо проводить расчеты. Но в данном конкретном случае можно выйти из положения, уменьшив диаметр свай и понизив марку бетона.

Расчет буронабивного фундамента с ростверком на этом не заканчивается, потому что кроме несущей способности бетона надо учесть и несущую способность грунта.

Расчет количества свай

Для его проведения потребуются значения несущей способности грунта, при которых он не поддается усадке.

Если свая имеет диаметр 30 см, то его площадь равна 706 см². Сооружается она на песчаном грунте с крупным песком, у которого несущая способность 4,5 кгс/м². Перемножаем между собой эти показатели: 706х4,5=3177 кг, округляем до 3 тонн. Такой вес может выдержать свая, не продавливая под собой грунт. А значит, надо равномерно распределить нагрузку от дома на каждую сваю, то есть, надо рассчитать их количество. Это делается так: 400/3=133 штуки.

Обычно исходят от обратного. То есть, в проекте указывается количество опор, расстояние между буронабивными сваями в ростверке, а уже на основании всех остальных данных рассчитывается диаметр столбов. К примеру, в проекте указано, что под дом будет установлено 20 свай.

• Рассчитываем несущую способность каждой: 400/20=20 тонн или 20000 кг.
• Делим полученный результат на несущую способность грунта: 20000/4,5=4440 см² – это площадь сечения сваи.
• Определяем по формуле площади круга диаметр: D= (4S/3,14)= (4×4440/3,14)=238 см, округляем до 240 см. Это и есть диаметр одной сваи.

Монтаж свайного фундамента с заглубленным ростверком

Существует три способа строительства фундамента на буронабивных сваях с ростверком.

1. Сухой. Это когда в грунте делаются скважины без усиления их стенок. Эту технологию используют на устойчивых почвах.
2. С использованием глинистого раствора, который формирует стенки скважины.
3. С использование обсадной трубы, которую опускают в скважину, чтобы стенки последней не обвалились.

В подготовленную скважину опускается армирующий каркас, а затем она заполняется бетонным раствором.

Что касается технологии заливки буронабивного фундамента с ростверком заглубленным, то для его сооружения вместе со скважинами подготавливаются траншеи глубиною до полуметра, где ростверк будет заливаться. Они соединяют между собой готовые скважины. В принципе, сам процесс очень похож на сооружение ленточной конструкции:

• в траншеи делается песчано-гравийная подсыпка;
• монтируется вертикальная опалубка;
• внутрь устанавливается армокаркас, которые проволокой соединяется с каркасом свай;
• производится заливка бетона.

Пример расчета свайного фундамента

Пример расчета свайного фундамента можно легко найти в интернете, однако он изобилует специфическими формулами и символами, в которых неподготовленному человеку разобраться весьма проблематично, да и ни к чему – это дело специалистов.

• Расчет снеговых нагрузок;

Необходимо определить, какая нормативная снеговая нагрузка приходится на ваш регион, и умножить полученную величину на площадь кровли здания.

• Определение совокупных нагрузок на фундамент;

Суммируем массу здания, полезную и снеговую нагрузку и умножаем полученную величину на коэффициент надежности. Для жилых зданий его величина составляет 1,2.

• Определение грузонесущей способности сваи;

Исходя из полученных в результате геодезических изысканий характеристик грунтов высчитываем несущую возможность одной железобетонной сваи по формуле:

• Определение количества свай в фундаменте и требуемой длинны опор.

Чтобы рассчитать количество свай делим совокупные нагрузки, действующие на основание, на грузонесущую способность одной сваи.

Длина свай определяется исходя из типа грунтов на объекте. Опорная подошва опоры должна вскрывать неустойчивые верхние пласты грунта и углубляться не менее чем на 1 метр в высокотвердые песчаные либо глинистые породы.

К требуемой длине добавляются 40 см., необходимые для сопряжения свай с железобетонным ростверком. В фундаменте сваи размещаются с шагом в 2-2.5 метров, по одной опоре устанавливается на углах дома и в точках пересечения его стен.

Наиболее часто используемое сечение ростверка — 40*30 см. Тело обвязки формируется из бетона марок М200 и М300, конструкция дополнительно армируется продольно-поперечным каркасом из прутьев арматуры А2 и А1 (10-15 мм. в диаметре).

Наша компания производит свайные работы, в том числе испытания свай, в строгом соответствии с расчетными данными и СНиП. Тем самым обеспечивается высокое качество результатов и надежность построенного свайного фундамента.

Получить детальную консультацию по погружению свай вы можете у наших специалистов, предварительно заполнив форму:

Виды ростверков

Всего существует несколько видов ростверков, каждый из которых следует изучить более подробно.

Сборный ростверк

Установка заранее заготовленных элементов куда быстрее и эффективнее, чем создание их собственными руками. Так, сборные ростверки на свайные фундаменты – это простая конструкция, состоящая из нескольких свай. Изготавливают его изначально как один элемент, после чего специально армируют с помощью сварного каркаса, для дополнительной защиты от механических повреждений.

Получившуюся конструкцию устанавливают при помощи подъёмных кранов, и это один из наиболее весомых минусов, ведь помимо прочего требуются затраты на аренду самого крана, а также установка расходует больше времени и усилий.

Сборный ростверк состоит из железобетонных балок, которые затем должны быть установлены на заранее заготовленные песочные подстилки, благодаря чему они выравниваются по горизонтали. Соединяют все элементы ростверка при помощи замонолоичивания специального отверстия в трапецеидальном сечении.

Благодаря быстроте сооружения и другим достоинствам, которые всё же перевешивают недостатки, на сегодняшний день максимальное распространение получили именно сборные ростверки. К тому же, они славятся хорошей прочностью и малой подверженностью коррозии.

Также ростверк является крайне удобным в случае необходимости в сооружении временной постройки по типу дачных домиков или веранд, срок службы которых зачастую ограничивается 20 или чуть более годами. Ведь данные сооружения также можно возводить сразу на гидроизолированный оголовок, и при этом не использовать замонолочивание для прикрепления, а конструкция всё ещё будет оставаться крайне надёжной и прочной. В качестве примера использования можно привести нижний венец или же нижнюю обвязку, что используют в домах вместо всё того же ростверка.

Одним из самодельных примеров обычно служит простейшая конструкция, выполняемая при помощи простого сваривания нескольких стальных балок. Но основным недостатком такого ростверка, помимо тех, которыми обладают производимые на заводах, является трудоёмкость в монтаже соединения этих же стальных балок, а сама конструкция и места сварки остаются крайне ненадёжными.

Однако, благодаря своей дешевизне, такие ростверки часто используют в постройках, созданных на «время», ведь они стоят куда дешевле, и укладывать их, опять же, можно сразу на оголовок свай, что сэкономит ресурсы. Это наилучшее решение для создания некапитальной постройки.

Сборно-монолитный ростверк

В качестве промежуточного варианта используется сборно-монолитный ростверк. Он выполнен из сборных заводских элементов. Их сборка посредством шпоночных соединений и замков напоминает некий «конструктор». По завершению сборки места соединений замоноличивают, формируя нераздельную ленту.

Сборно-монолитные изделия чаще всего применяются в возведении промышленных или многоэтажных сооружений. Они отличаются дороговизной и необходимостью в тяжёлой технике и максимальной точности при устройстве свай, что только доказывает крайнюю невыгодность при частном домостроении.

Монолитно-литой

Монолитно-литыми ростверками именуют обыкновенные монолитные. Ими являются железобетонные балки, вылитые в форме плиты или балки. Не зависимо от конструктивных вариаций монолитно-литой ростверк значится связующим звеном между сваями.

Сваи либо скрепляются с ростверками, либо включаются в них. Плита монолитно-литого ростверка зачастую высокая, её использование целесообразно при строительстве малоэтажных зданий.

Буронабивной свайный фундамент

Буронабивное основание сооружается непосредственно на месте строительства путем заливки пробуренных скважин в грунте бетоном с предварительным армированием. К этому виду относится фундамент ТИСЭ, который на сегодня пользуется наибольшим спросом среди застройщиков. Он лучше других разновидностей работает в условиях морозного пучения, а крупные строительные компании Московской области дают на него даже пожизненную гарантию.

Рисунок 12. Внешний вид буронабивного основания типа ТИСЭ

Особенности

ЖБ фундамент типа ТИСЭ представляет собой конструкцию на основе буронабивных свай с полусферической подошвой в нижней части и железобетонным ростверком. Подобное конструктивное исполнение опор способствует увеличению их несущей способности, повышает устойчивость к воздействию сил морозного пучения. В большинстве случаев буронабивные сваи сооружаются ниже глубины промерзания грунта.

Рисунок 13. Конструкция фундамента ТИСЭ

Другие особенности буронабивного основания:

• Более низкая цена устройства по сравнению с традиционным ленточным фундаментом.
• Минимальный объем земляных работ – нужно подготовить только скважины с расширением в нижней части и снять верхний плодородный слой почвы.
• Универсальность – подходит для разных типов грунтов, за исключением болотистых, обводненных и илистых. На каменистых и скалистых почвах сооружение проблематично из-за сложности бурения скважин.

При выборе этого типа основания также следует учитывать, что он требует устройства широкой отмостки (как правило, не менее 1 м).

Устройство

Монтаж свайного фундамента по технологии ТИСЭ требует наличия специального бура – ТИСЭ-Ф, который имеет конструкцию раздвижной штанги с 2-мя рукоятками и режущими кромками. Опускают его на уровне расширения нижней части сваи.

Общая технология устройства:

Бетонирование свайных опор и ростверка лучше выполнять одновременно, что позволит создать цельнолитую железобетонную конструкцию. Но в этом случае будет более затруднительным процесс уплотнения бетона в скважинах. Поэтому чаще изначально выполняется заливка свай, а после – выполняется сборка опалубки для ростверка, армирование и бетонирование ленты.

Подробно процесс устройства фундамента ТИСЭ рассмотрен в следующем видео:

Существуют и другие технологии сооружения свайных фундаментов, но их применяют гораздо реже. Так, для легких построек типа бань, гаражей, хозпостроек застройщики часто используют асбестоцементные трубы в качестве оболочки. Они погружаются в предварительно пробуренные скважины, в их внутреннюю полость устанавливается армирующий каркас и производится заливка бетоном.

Рисунок 16. Последовательность устройства свайного основания с применением асбестоцементных труб

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

• B – минимально допустимая высота для опоры пояса;
• M – вес конструкции сооружения без учета используемых опор;
• L – длина пояса;
• R – прочность грунта у поверхности земли.

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Выбор места установки свай

Перед установкой фундамента с буронабивными сваями и ростверком, следует провести геологические исследования и составить проект. Полноценную геологоразведку можно заказать, но обойдется это в приличную сумму. В частном строительстве состояние грунта можно определить самостоятельно – вырыть шурф либо пробурить скважину. Почвенный состав разрабатывается на полуметровую глубину ниже, чем предполагается заливать сваи. Уточнив тип грунта и его характеристики, можно определить расстояние между сваями и армирование конструкции.

В процессе изучения грунтового состава необходимо уточнить:

• тип почвы;
• глубину нахождения грунтовых вод;
• влагонасыщенность земли.

От этих данных зависит тип гидроизоляционного слоя.
