Баня на винтовых сваях своими руками. Как сделать теплый пол

Почему лучше возводить баню на свайно-винтовом фундаменте?

Для строительства бани, чаще всего, выбирают фундамент, состоящий из винтовых свай.

Такой способ укрепления основы дома обладает рядом преимуществ:

1. Низкая стоимость свай.
2. Процесс установки не потребует значительных временных затрат.
3. Выполнить работу можно самостоятельно, так как особых навыков и знаний для этого не потребуется.
4. Для выполнения работы не понадобится специальная крупногабаритная техника.
5. Если почва под фундаментом неустойчивая, рыхлая и мягкая, винтовые сваи решат эту проблему, прочно удерживая дом в ровном положении.

Выбор конкретно этого вида фундамента связан с особой функцией такого строения – помывка, принятие душа и стирка. То есть подразумевается постоянный контакт дерева и воды. Чтобы избежать излишней сырости и промокания пола, его приподнимают над поверхностью земли, чтобы вся лишняя жидкость могла покидать его, не скапливаясь под основанием.

Как правильно устроить канализационную систему в бане

Мы уже упомянули о том, что вода и конденсат из бани должны уходить. Но самостоятельно это сделать в замкнутом помещении они не смогут. Чтобы жидкость естественным образом покидала помещение, необходимо сделать следующее:

1. В полу бани просверлить отверстие, закрыть его сливной решеткой подходящего диаметра. Если в строении находятся два обособленных помещения, например, помывочная и парилка, слив лучше сделать в обоих.
2. Ниже слива, в вертикальном положении находится небольшая емкость, куда будет попадать вода, а дальше она перейдет в пропускной трап – траншею, расположенную под небольшим углом наклона. Трап лучше изготавливать из материалов, стойких к воздействию воды, почвы и низким температурам.
3. Если баня не является частью дома, а стоит отдельно, для вывода канализации выкапывается выгребная яма в некотором отдалении от постройки. Траншея канализации достигает ее, находясь при этом в грунте. Кстати, выбор правильного заглубления канализации поможет предотвратить ее промерзание и выход из строя в зимний период.

Если же баня – это часть общего дома, то ее канализационная труба может переходить в общий канализационный слив.

Грамотное строительство бани и правильная организация системы канализации помогут избежать проблем в процессе эксплуатации.

Похожие записи:

• Установка сантехники своими руками
• Инструкция по сборке душевой кабины своими руками
• Как заливать жидкий пол: подготовка, приготовление смеси, заливка
• Ипомея Батат: секреты выращивания декоративного овоща
• Как оригинально поклеить обои: необычно и интересно

Конструкция

Возле водоемов и на участках с частыми затоплениями водой объекты старались приподнимать над поверхностью почвы, для чего в землю вбивали бревна, располагая их по угловым участкам сооружения, под стенами и перегородками. Для таких свай применяли древесину твердых сортов, способную длительное время сопротивляться воздействию влаги.

Самым лучшим вариантом считалась лиственница, так как от воды она набирала дополнительную прочность.

В наше время свайные опоры из дерева применяются довольно редко, а ведь фундамент из таких опор получается самым выгодным и вполне надежным.

В современном строительстве известно двенадцать вариантов свайных опор, но для малоэтажных объектов пользуются одним из трех:

• забивными железобетонными;
• винтовыми металлическими;
• буронабивными.

Фундамент на железобетонных сваях – большая редкость, потому что для установки таких опор придется нанимать специальную технику. Но по таким столбам фундаментная основа получается наиболее прочной.

Винтовой вариант хорош способом вкручивания – эту работу можно выполнять вручную. Недостаток заключается в материале изготовления – металл способен проводить тепло. Придется дополнительно устраивать утепление, чтобы ходить по полу было комфортно.

При возведении свайного фундамента своими силами в большинстве случаев отдают предпочтение третьему тип Буронабивные сваи хоть и считаются в установке наиболее трудоемким вариантом, но дают возможность для неплохой экономии.

Баня на свайном фундаменте – переходим к технологии постройки

Делаем баню своими руками на участке поэтапно.

А именно:

1. Делаем разметку грунта.
2. По ней вкручиваем сваи и обвязываем их.
3. Собираем стены.
4. Укладываем пол.
5. Завершаем кровлей.

Важно: при неоднородности почвы винтовые сваи под баню монтируют на разной глубине.

Первый этап – разметка

На предусмотренном месте выравниваем почву и убирает 10-15 см слоя. Затем отмечаем оси сооружения, планируя пространство, и прокладываем по ним промежутки между сваями. Эти точки обозначаем колышками из бревна длиной 60 см или прутьями арматуры. Посередине натягивается веревка (по направлению осевых линий). Главное, чтобы углы имели наклон 90 градусов, в противном случае стены получается не параллельными и перекрытие займет гораздо больше усилий и временных затрат.

Фундамент на сваях для бани: пошаговая инструкция

Листы металла нужно разрезать по углам, но не доходить до середины на 50 мм. После чего загнуть края внутрь и свернуть как конус. Также можно использовать стальные трубы диаметром 57, 76, 89, 108 или 133 мм, чтобы не резать металл самостоятельно. А сверху сварочным аппаратом приваривают лопасти.

Далее требуется поставить стойку в точности по намеченной разметке, тщательно контролируя их вертикальность. Для координации отклонений от оси при вкручивании подойдет магнитный уровень. А для самого процесса закручивания стволов в землю нужен рычаг. Когда установка закончена, все сваи подрезаются на одинаковом уровне и крепятся наконечники.

Каркас же собирается из деревянных брусьев 15х15 см или дощечек с толщиной 5 см. Они обрабатываются антисептиком, ставятся на ребро, и можно приступать к утеплению.

Стены и крыша

Для сруба каркасной бани на винтовых сваях нужны бревна или пиломатериалы квадратного разреза. Основные столбы располагают по углам разметки, а дополнительные вертикальные – между ними, соединяя горизонтальными прогонами. Для максимальной прочности каркаса можно использовать специальные диагональные укосины.

Далее осуществляется обвязка мауэрлатом 15×15 см под крышу. Она выступает опорой для стропил, по которым делается обрешетка рейками 5х5 см. Потом уже сверху укладывается шифер, рубероид, профнастил и любая другая кровля по желанию. Чтобы постройка хорошо сохраняла тепло, с внешней стороны стены лучше утеплить, как и элементы по потолку и перекрытиям. Не стоит забывать и про пароизоляционные материалы, которые защитят от разрушения конструкции под воздействием влажного воздуха и перепада температур.

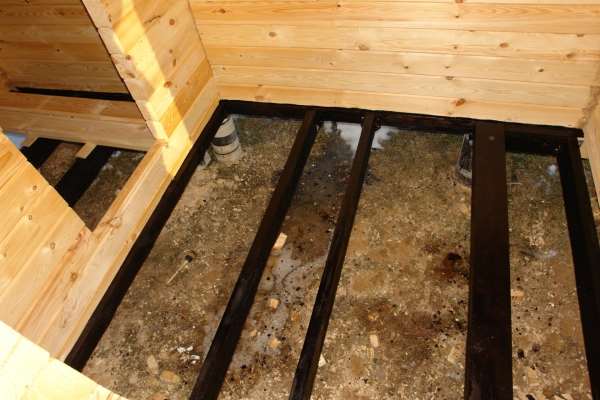

Полы в бане на сваях

Так как тепло из парилки может уходить в землю, полы обязательно необходимо изолировать от холода извне. Черновой пол делается из несортовых досок без обрезов. Их устанавливают на лаги, прикрепляя с помощью скоб или гвоздей. Утеплитель подбирается по бюджету и личным предпочтениям. Это может быть пенопласт, техноплекс, пенополистирол и не только. Как и стены, полы нуждаются в пароизоляции, а кроме этого, в системе слива воды (трубы изолируют пленкой).

Площадь ростверка заливается бетоном. Заранее выровняйте поверхность, покройте слоем керамзита и шлака. По основанию из бетона дальше прокладываются лаги и монтируются строганые доски (чистовой пол).

Завершающий этап – отделка бани на винтовых сваях снаружи и внутри.

Здесь выбирайте материалы, приемлемые по цене, но при этом хорошего качества, чтобы банные процедуры приносили лишь радость и пользу вашему здоровью.

Больше о нюансах и особенностях строительства бань разного вида своими руками можно найти в блоге

Пошаговый процесс строительства

Шаг #1. Монтаж ростверка и лаг

Устройство пола я начал после того, как были вкручены и залиты бетоном винтовые сваи, служащие фундаментом для моей строящейся бани. Высота столбиков над землей – 50 см, всего 10 штук.

Первый шаг – монтаж ростверка. Его я составил из горизонтальных лежней (доски 200х50 мм), выходящих во внутреннее межсвайное пространство и вертикально установленных досок 150х50 мм. Доски балки скреплены саморезами и прибиты гвоздями. Ростверк установлен на сваи и прикручен к ним анкерными болтами.

Лаги уложены на лежни, стянуты через вертикальные доски ростверка саморезами и прибиты гвоздями 100 мм.

Все доски антисептированы ХМФ БФ. По проекту, под ростверк будет задвинут поддон из поликарбоната и прикручен к лежням.

Ростверк уложен и прикручен к оголовкам свай

Шаг #2. Устройство вентканала

Чтобы обеспечить подвод воздуха к печному конвектору, в двух межлаговых промежутках (под печкой), был сформирован вентканал. Для этого я просверлил отверстия в доске ростверка, закрыл проем между лагами ригелями, подшил снизу лист OSB, швы промазал герметиком.

Отверстия в доске ростверка — для доступа воздуха в вентиляционный канал

Лаги под днищем печи, формирующие каркас вентканала

Дно вентканала из листа OSB

Крышку для вентканала сделал двойной, также из OSB. В первой части крышки (она устанавливается капитально, не снимается), я вырезал отверстия, которые будут размещаться под дном печи. Накрыл их мелкой металлической сеткой – для защиты от попадания пыли и грязи.

Вторую часть крышки ничем не закреплял, ее можно снимать, чтобы прочистить вентканал в случае необходимости. Место стыка заклеил сантехнической лентой. Сверху на крышку положил две пластины СМЛ с вырезанными окошками так, чтобы они совпали с отверстиями в крышке вентканала. Все швы перекрыл герметиком. В результате у меня получился вентканал с термозащитой.

Крышка для вентканала сделана двойной с двумя отверстиями, через которые воздух будет попадать к конвектору печи

Стекломагниевый лист (СМЛ) — негорючий материал, обладающий отличными теплоизоляционными свойствами

Снаружи я поставил на отверстия вентканала анемостат, чтобы иметь возможность блокировать доступ к каналу (снижение тяги, защита от насекомых). Там же поставил приточный вентилятор, чтобы усилить приток свежего воздуха.

Анемостат позволяет открывать и закрывать вентканал по мере надобности

Приточный вентилятор позволяет увеличить приток наружного воздуха в парилку

Шаг #3. Сборка поддона

Напомню, что конструкция проливного пола у меня состоит из двух частей – непосредственно пола (половиц на лагах) и герметичного поддона, который задвигается под ростверк.

Начну с поддона. Составлен он из деревянного контура (доски) и поликарбонатного дна со сливом. Форма поддона – самая простая, предусматривающая наклон досок корпуса в правый угол ростверка. Туда идет слив.

Корпус сколочен из досок 150х50 мм, обработан антисептиком ХМФ БФ.

Материал днища – поликарбонат, используемый для теплиц, толщиной 4 мм. За него я не переживаю, это один из самых надежных и прочных конструкционных пластиков. Поликарбонат прикручен к доскам корпуса саморезами клопами. Места прилегания шляпок с поликарбонатом защищены сантехническим скотчем.

Поликарбонатный лист прикручен к деревянному корпусу поддона

Чтобы поликарбонат не прогибался, дно усилено деревянными рейками.

Рейки не позволят поликарбонатному дну провиснуть и треснуть под собственным весом и весом воды

Место слива подбито снизу треугольной накладкой из OSB. Все швы, стыки промазаны герметиком.

Место слива воды из поддона

Готовый поддон задвинут под ростверк, смазан герметиком, поддомкрачен и прикручен к доскам-лежням сантехническим болтами. Стыки пролиты герметиком.

Поддон задвинут под ростверк бани

Установка домкратов и поднятие поддона к лежням ростверка

Поддон получился очень герметичным, вода уходит только через слив. Когда же слив забивается (мылом, мелким мусором), то вода стоит в поддоне, как в корыте. Этим обусловлена необходимость проверять состояние поддона и чистить слив по мере необходимости.

Поддон прикручен к ростверку

Чтобы схема вентилируемых полов работала, не обязательно делать специальный поддон, как у меня. Главное, чтобы подполье было герметичным.

Например, бетонным при использовании ленточного фундамента. Тогда стены фундамента станут стенами подполья. Но! Продухи придется затыкать во время протопки бани, иначе вместо прогрева пола можно получить выпадение конденсата на поверхностях подпола.

Шаг #4. Укладка половиц

В качестве половиц я решил использовать сухие строганные доски. Уложил их на лаги, оставил щели. Доски ничем не закреплял, просто выложил и все – благо, они тяжелые, поэтому практически не «гуляют». Такое решение помогает мне упростить уход за поддоном и его чистку. После посещения бани, доски снимаются, ставятся на ребро и высушиваются. Поддон можно помыть и почистить слив.

Половицы пола уложены с зазорами — для стока воды и свободной циркуляции воздуха

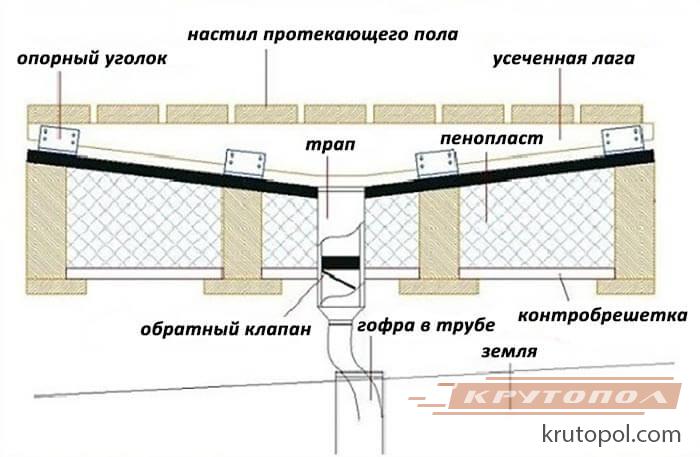

Горячий проливной пол в парной — достойное решение проблемы тяжелого пара и затхлого воздуха в бане

Утепление деревянного пола

В помещениях, где настелены доски, процесс утепления происходит следующим образом:

• К балкам перекрытия прибивается черепной брус, защищенный от влаги рубероидом.
• Доски из хвойной древесины пропитываются антисептиком для сохранения от гниения, воздействия насекомых или горения.
• На черепной брус прибивается черновой пол из обработанных пиломатериалов.
• Укладывается пароизоляция, для этого используется пергамин — картон, пропитанный нефтяным битумом.
• Между балками на пергамин укладывается утеплитель: минеральная вата, пенополистирол или керамзит. Материал заполняет все пространство до чистового пола.
• Сверху утеплителя стелется полотно гидроизоляции.
• Выполняется чистовой пол из досок.

Устраиваем защищенное основание в доме на сваях – инструкция

Сначала нужно сделать черновой пол. Его устройство простое – прибиваете к лагам деревянный брус, который называют черепным. Он будет выполнять функцию опоры для досок настила. Обязательно обработайте все используемые элементы антисептиком. Затем укладывайте доски в настил. При использовании пенопласта либо пенополистирола разрешается монтировать специальную сетку вместо чернового пола. Ее необходимо качественно прикрепить к лагам, чтобы она без проблем выдерживала массу используемого утеплителя.

Черновой пол в доме

Вообще, нужно постоянно помнить, что перегружать сваи лишним весом нельзя. После обустройства чернового пола настилаете на него пароизоляционный слой. Вся влага из атмосферы должна остаться снаружи, не попадая на теплозащитный материал. Эту часть пароизоляции можно сделать из полиэтиленовой пленки либо из рубероида. Затем укладываете утеплитель, а поверх него еще один слой пароизолятора. Он будет предохранять пирог от конденсата и внутренней влаги.

При монтаже тепло- и пароизоляции не оставляйте зазоров между отдельными элементами применяемых материалов. Это чревато образованием мостиков холода. Они очень опасны для утеплителя, так как достаточно быстро разрушают его в процессе эксплуатации. Теперь смело обустраивайте чистовой пол в доме, используя для этих целей древесно-стружечные плиты, листы фанеры, половую доску и другие изделия. Совет профи! Обязательно закройте сваи теплым стационарным цоколем. Тогда под дом не будет попадать снег. Если теплое сооружение делать нет желания или возможности, закройте опорные элементы недорогим и быстрым в монтаже декоративным цоколем.

Как утеплить пол в бане на винтовых сваях видео

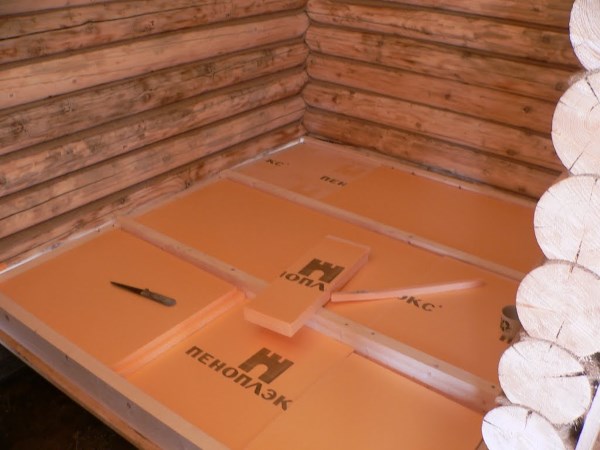

Выбор теплоизоляции

Устройство бани на винновых сваях разрешает применять для теплоизоляции фактически любой материал. Кто-то берёт дорогостоящую продукцию, другие применяют подручные средства (к примеру, пластиковые бутылки). Из подходящих для утеплителей выделяются:

• керамзит – недорогой, экологически чистый. Из недочётов – нехорошая устойчивость к температурным перепадам и необходимость укладки толстого ровного слоя (не меньше 20 см), что сделать проблематично;
• пенопласт – эргономичный, недорогой, надёжный. Из недочётов – портится при сочетании с некоторыми лакокрасочными материалами;
• минеральная вата – комфортно укладывать, прекрасно сохраняет тепло. Из недочётов – скапливает грязь и пыль;
• керамическая плитка – удобство, прочность. Из недочётов – дороговизна.

Процесс утепления

Винтовые сваи для бани в далеком прошлом зарекомендовали себя с хорошей стороны. Они заметно облегчают и ускоряют процесс строительства. Утепление проводится сразу после усадки строения, что совершает фундамент этого типа таким популярным.

Процесс утепления зависит от покрытия, применяемого для укладки пола. Чаще всего используется дерево. Оно издает приятный запах, экологически чистое, надёжное и смотрится прекрасно. В случае если в качестве напольного покрытия планируется применять древесину, то теплоизоляция будет проводиться следующим образом:

1. По окончании установки сваи для укладки и бани фундамента пол покрывается балками для увеличения устойчивости конечной конструкции
2. Сверху укладывается черепной брус
3. Заливается черновой пол
4. Укладывается теплоизоляционный материал
5. Проводятся пароизоляционные работы
6. Укладывается главное напольное покрытие.

В случае если для пола употребляется бетон, поверх первого слоя укладывается цементная плитка, сверху – водоизоляционный материал, после этого утеплитель и заливается бетон.

Выбирая фундамент для бани на винтовых сваях, вы не останетесь разочарованы. А мы изготовим и по необходимости установим конструкцию скоро и надежно. База для фундамента производится из надёжных и надежных материалов, талантливых прослужить пара десятилетий.

Фундамент на винтовых сваях под баню. Фундамент спустя 4 года. СВ-ФундаментУвлекательные заметки:

• Железные печи независимой разработки
• Генераторы в качестве мини-электростанций
• Приствольный круг плодового дерева
• Фундамент для бани

Подобранные по важим запросам, релевантные статьи:

Вы решили выстроить баню? Превосходно! Эта статья детально поведает вам о том, как скоро и дешево выстроить баню. Исходя из этого скорее приступайте к прочтению…

Как верно утеплить крышу, чтобы сохранить предельное число тепла? В большинстве случаев утепляют пространство конкретно между перекрытием и чердаком,…

Из-за рвения теплого воздуха подниматься вверх (известный факт из книжки физики для школы ), в нашем случае – к верхней части конструкции…

Нужна ли баня на дачном участке? Тут сомнений быть не имеет возможности: само собой разумеется, нужна! Время от времени как раз баню строят прежде всего, дабы применять её в качестве…

Вниманию читателя предлагается описание относительно недорогой и компактной бани, выстроенной на типовом садовом участке. Баня была задумана как русская…

В условиях отечественного климата вопрос, как утеплить дом, очень актуален – зимы бывают достаточно жёсткими, а весна и осень также смогут различаться низкими…

Статьи

Баня на сваях: как сделать слив

Баня – традиционное строение, уходящее историческими корнями далеко в прошлое. Это неотъемлемая часть практически каждого частного хозяйства в нашей стране. Чаще при строительстве бани используют дерево. Этот материал экологичен, экономичен и удобен в строительстве.

Если рассматривать функциональные особенности, то баня – это помещение с установленной печью и регулярным использованием воды. Данные факторы приводят к частым изменениям уровня влажности и температуры, образованию конденсата на поверхностях. В связи с этим к строительству бани стоит подойти серьёзно, продумать конструкцию, систему слива и гидроизоляции, определиться с выбором материалов.

Фундамент для бани

Как и при строительстве любого здания, важную роль в проектировке и возведении бани выполняет фундамент. В случае расположения места застройки вблизи водоёма или просто в местности повышенной влажности наилучшем решением станет свайно-винтовой фундамент. Установка бани на сваях приподнимет строение над землёй, предотвращая прямой контакт с влажной почвой и создавая условия для вывода конденсата.

Свайно-винтовой фундамент для бани обладает и рядом других преимуществ:

• Винтовые сваи для бани – отличное решение для применения на проблемных болотистых нестабильных грунтах. Сваи устанавливаются на любую необходимую глубину, ниже уровня промерзания почвы.
• Баню можно построить даже на участке с большим уклоном.
• Работы по монтажу свай можно проводить в любое время года.
• После установки свай не нужно долго ждать, чтобы начать строительство.

Перед строительством бани следует продумать ряд важных моментов:

• как и из чего сделать пол;
• какие материалы применить в качестве утеплителя;
• какие материалы использовать для гидроизоляции;
• как спроектировать систему слива .

Виды пола в бане

Пол в бане обязательно должен быть тёплым, особенно в холодное время года. Зимой пространство внутри охлаждается гораздо быстрее, чем летом, и пол прогревается медленнее, особенно, если он из бетона. Поэтому для строительства бани лучше использовать пол из досок.

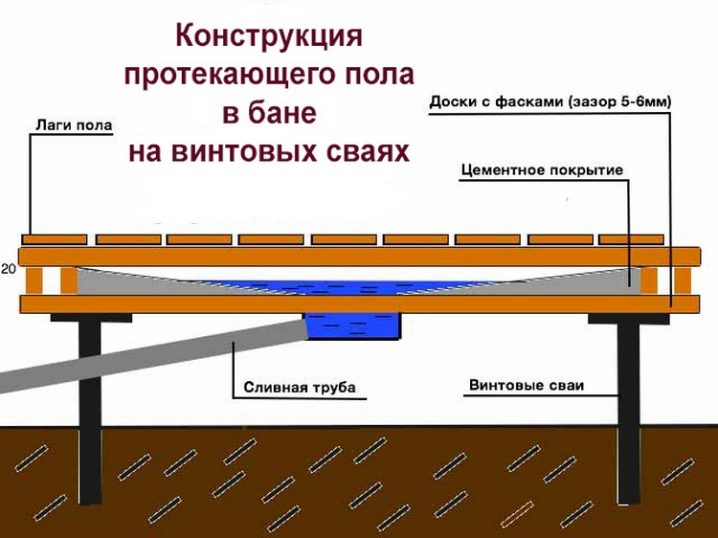

Пол в бане на сваях может быть:

• проливным
• с уклоном

• В качестве материала лучше использовать обрезную доску 3,5-5 см.
• Доски следует дважды обработать антисептическим средством, чтобы продлить срок службы.
• При отрезке досок следует учесть возможность их разбухания от постоянно льющейся воды. Поэтому они должны быть примерно на 1 см короче ширины пола в бане.
• При монтаже пола в помывочной и парной оставляйте между досками небольшие зазоры для отвода воды. Достаточно расстояния 1-2 мм. Слишком большие щели не нужны, они будут препятствовать сохранению тепла, появятся сквозняки.
• Финальный этап при монтаже проливного пола – установка плинтусов.

Пол с уклоном для бани больше подходит при бетонной стяжке.

Он проектируется по принципу, который используется в душевой кабине. Пол монтируется под наклоном, вся вода уходит в определённый угол и стекает в канализационное отверстие. При этом уклон должен составлять всего 1-2 см. Этого будет достаточно для отвода воды. Для того чтобы сделать такую систему, от стен по направлению к сливу в виде лучей размещают маяки из дерева с понижающимся уровнем высоты.

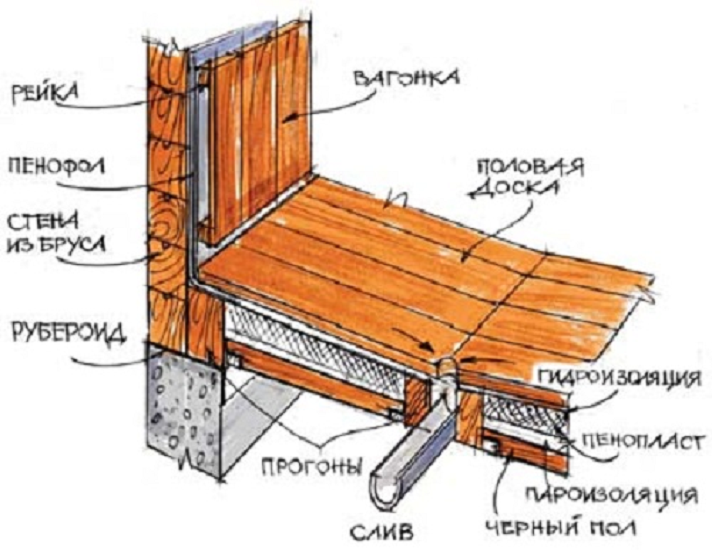

Утепление пола в бане

Пол в бане должен быть надёжно утеплён и при этом способен выводить лишний конденсат, то есть быть паропроницаемым. По своей структуре он напоминает слоёный пирог:

• первый нижний слой – это лаги и доски чернового пола;
• далее на них укладывается паропропускная мембрана для защиты утеплителя от ветра;
• следующий слой – утеплитель, это может быть минеральная вата 150 мм;
• затем всё закрывается плотной гидроизоляцией с нахлёстом на стены;
• следующим слоем укладываются доски чистового пола и финишное покрытие с зазорами между досок.

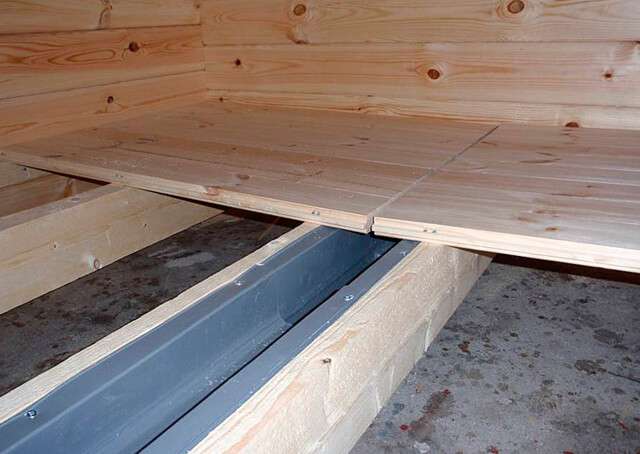

Устройство слива / канализации в бане на сваях

После попадания в гидроизоляционный слой вода должна уходить в специально отведённое место – септик или выгребную яму. Для организации данного способа отвода воды есть несколько вариантов. Один из них подразумевает установку под лагами ёмкости для накопления воды. Из неё жидкость будет уходить по трубам дальше. Плюс такого метода состоит в том, что баня получает дополнительно тёплый пол, так как вода, накапливаясь снизу, прогревает его. Такой способ монтажа канализации не является сложным.

Также для организации слива в бане применяют метод плоскостного слива. Он подразумевает, что нижний пол с гидроизоляцией будет иметь наклон. В данном случае также необходимо сделать качественное утепление пола.

Вне зависимости от выбранного варианта устройства канализации в бане на сваях, конечным этапом будет отделка фундамента по периметру цоколем. Такая конструкция придаст строению эстетичный вид и защитит его от ветра и влаги. Для вентилирования в цоколе проделывается несколько отверстий-продухов.

Таким образом, баня на винтовых сваях – это разумный, взвешенный подход к процессу проектирования и строительства данного сооружения.

Компания “Невские сваи” занимается продажей и монтажом винтовых свай высокого качества. Если у Вас остались вопросы – звоните, мы подберём для Вас оптимальный вариант!

Монтаж свайного фундамента для бани

Схема утепления пола на свайном фундаменте

Одно из достоинств данного фундамента заключается в защите постройки от проникновения в стены дождевой и талой воды из грунта. Под углами и стенами бани определяются места установки свай, для этого следует отмечать их кольями.

Свая вкручивается в грунт рабочими с применением рычага, установленной в трубу параллельно земле. В металлическую полость, образованную сваями, заливается бетонный раствор.

При вкручивании сваи, после каждых четырех витков необходимо проводить проверку вертикальности положения сваи. При обнаружении отклонения нельзя выкручивать сваи, пытаясь их выровнять, так как это приведет к усадке бани из-за неплотного грунта. Измерив положение свай, необходимо приварить к ним оголовки. Затем нанести жидкую гидроизоляцию, которая защитит металлическую конструкцию от коррозии.

В качестве перемычек между сваями используют деревянный брус или металлический швеллер. Перемычки необходимо обработать антисептиками или битумной мастикой. Смонтированному фундаменту следует придать благородный вид и качественно провести теплоизоляцию конструкции. Перед облицовкой и утеплением следует разобраться, с какими негативными факторами предстоит бороться наружной отделке.

Пол на сваях

Все элементы деревянного каркаса необходимо обработать пропитками или битумной мастикой Если по проекту баня стоит на винтовом или бетонном фундаменте, и поднята над грунтом, то технологический процесс укладки досок меняется. Утеплить пол тоже нужно по другой схеме. Такие же самые требования предъявляются к конструкциям на сваях. Сначала на верхнюю часть в столбчатом или свайном фундаменте бани ложатся перекрытия из балок, а затем «черепной» брус, на который укладываются доски чернового пола.

Промежутки между брусом засыпаются керамзитом, а если предусмотрена сплошная поверхность, то – минеральная вата. Затем укладывается пароизоляция (пергамин), а после – лаги. В разрывы между лагами кладется утеплитель. Своими руками можно сделать финишный этап – уложить доски. Видео информация в этой статье поможет любому, кто строит своими руками, разодраться со всеми тонкостями.

Преимущества свайного фундамента

1. Устройство фундамента на сваях повышает прочность всей конструкции;
2. Возможность сооружать бани на «мягких» грунтах, имеющих склонность к движению;
3. Снижение себестоимости строительства;
4. Заметное снижение времени, потраченного на строительство;
5. Увеличение несущей способности фундамента.

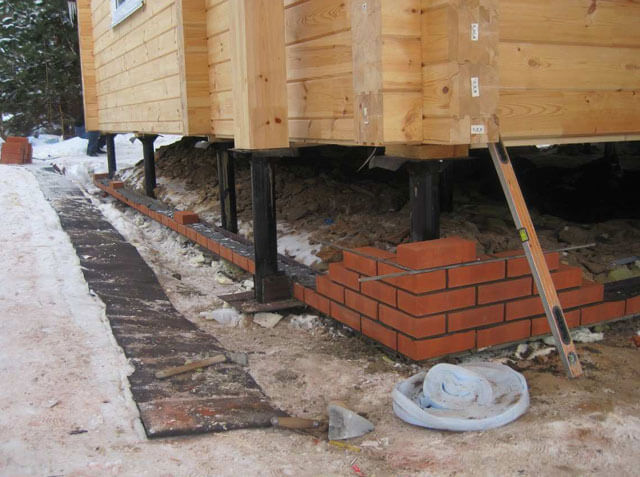

Утепление фундамента бани на сваях

Этот способ утепления полов бани на сваях востребован многими владельцами бань. В данном случае утепляется само основание, покоящееся на винтовых сваях. К работе можно приступать после возведения на сваях основания, используя следующий порядок:

1. Сваи обшить деревянными досками в единую раму, закрепив их крепежными элементами.
2. Выложить по периметру рамы невысокую опалубку, в которую будет заливаться небольшой слой монолитного основания. Опалубку нужно сделать такой, чтобы она не мешала сделать ровной поверхность заливаемого бетона и его равномерному распределению между сваями по всему периметру бани.
3. После затвердевания бетона проводится его гидроизоляция горячим битумом или рубероидом, уложенным в несколько слоёв.
4. Затем плотными ровными рядами кладётся теплоизоляция. В качестве утеплителя могут использоваться самые разнообразные материалы: минеральная вата, керамзит, перлит и т. д. Все эти материалы весят немного и поэтому не будут заметной нагрузкой для основания, которым служит изготовленная бетонированная площадка. В то же время они будут иметь достаточную для бани теплозащиту.

1. Для защиты от влаги сверху положить ещё один слой гидроизоляции.
2. После установки на винтовые сваи плиты общего основания здания можно уже полученную конструкцию облицовывать.

Подобный тёплый пол в бане на сваях делается довольно быстро, но затем требуется дополнительно утеплять пол внутри бани. Правда, материалов для внутреннего утепления потребуется намного меньше.

Видео об утеплении фундамента и цоколя бани на сваях:

Основная конструкция

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды.

Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.

Виды свай

Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:

• забивные железобетонные;
• винтовые металлические;
• буронабивные.

  Разница между буронабивными и забивными сваями из бетона

Железобетонные колонны редко используют для строительства бани или дачи: необходима техника, которая будет вколачивать их в грунт. Но основание получается прочным.

Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.

Предлагаем ознакомиться Отделка стен в моечной бани

Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.

Расположение

Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.

Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями

Размеры

Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несушая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучнистых грунтах). Есть два варианта определения требуемой глубины свай:

• ниже уровня промерзания на склонных к пучению грунтах,
• до уровня несущего слоя на сыпучих и нестабильных почвах.

Диаметр труб может быть разный

В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.

С ростверком и без

Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк

Конструкция фундамента

Буронабивной свайный фундамент для бани

После того как основание было заложено и в случае с бетонными сваями выстоялось необходимый период, можно приступать к дальнейшим работам.

• Чтобы исключить необходимость постоянно вычищать сорняки и другие растения из-под бани, можно сделать насыпь из песка. Осуществить это реально следующим образом: по всей площади укладываются листы рубероида с нахлестом около 10 см. Наверх засыпается слой песка в 15‒20 см. При помощи трамбовки производится уплотнение. В завершение процесса можно пролить водой.
• Устанавливаем основание для стен – ростверк. Для него нам понадобятся бревна размером от 15×15 см, если общий вес здания будет значительным, то не пожалейте и возьмите брус 20×20 см. Размер будет соответствовать длине всех стен и перестенков.
• Если наш фундамент изготовлен из бетонных свай, тогда под древесину необходимо уложить гидроизоляцию. Для этих целей подойдет плотная строительная пленка, бикрост или рубероид.
• Сначала бревна просто укладываются для того, чтобы изготовить стыки, а также подогнать окончательно по размеру.
• Для того чтобы соединить их между собой, необходимо выполнить углубление на торце, глубина которого будет равен половине ширины бревна, а ширина стыка будет соответствовать ширине бревна, которое будет укладываться.
• Закручиваем по одному саморезу во внешние углы и проверяем диагонали, при необходимости смещаем, чтобы достичь одинаковых значений.
• После подгонки укрепляем при помощи второго самореза. На внутренний угол лучше закрепить металлический уголок.
• Если наши сваи выполнены из металла, тогда крепить ростверк необходимо к площадкам, которые были наварены. Вначале просверливаются отверстия и снизу закручиваются саморезы. В бетонные сваи крепление производится при помощи анкерных болтов.

Утепление пола в бане на винтовых сваях своими руками

Предисловие. Для возведения бани на винтовых сваях необходимо подготовить фундамент, который сможет обеспечить прочность и долгую службу здания. Фундамент на винтовых сваях предохраняет стены от отсыревания, поскольку грунт вблизи строения всегда влажный. Рассмотрим в статье, как самостоятельно утеплить пол в бане на винтовых сваях, чтобы снизить теплопотери в парилке через данную конструкцию.

Утепление пола в бане на винтовых сваях

Чтобы возвести свайный фундамент, следует правильно выполнить расчеты, которые позволят оптимизировать расходы стройматериалов.

Для возведения бани на винтовых сваях необходимо подготовить фундамент, который сможет обеспечить прочность и долгую службу здания. При расчетах важно учесть глубину промерзания грунта зимой, уровень талых вод при паводке, особенности грунта на участке и приблизительный вес всей постройки.

Винтовые сваи выполняют несущую и связующую задачу в строении, рассмотрим далее несколько подробнее конструкцию столбового фундамента.

Особенности свайного фундамента бани

Свайный фундамент применяется на сложных грунтах для срубов и считается самым недорогим и простым видом фундамента. В сравнении с ленточными фундаментами, свайный винтовой фундамент отличается простотой монтажа. Кроме того, баня на сваях при должном утеплении пола плитами пеноплекса будет отличаться надежной гидроизоляцией. При этом по прочности и сроку службы сваи не уступают монолитным фундаментам.

. Как утеплить пол в бане на винтовых сваях

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Утепление фундамента на сваях

Достичь высокой эффективности в утеплении пола бань из бруса можно с помощью цоколя, монтируемого в зоне свайно-винтового основания. Цоколь хорошо защитит подпольное пространство бани от попадания в эту зону холодного воздуха, а также придаст готовому строению привлекательный внешний вид.

Чаще всего для оформления цоколя применяются плиты теплоизоляции в сочетании с декорирующими панелями. Для увеличения эффективности можно уложить дополнительную тепловую изоляцию между ними. Подойдут такие материалы как экструдированный пенополистирол, пенопласт и прочие, подобные им. При сборке цоколя, стыки плит утеплителя, как и швы между декоративными элементами отделки, должны быть качественно загерметизированы с помощью пены для монтажа.

Протекающие полы

Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.

Перед тем, как сделать пол в бане на сваях, необходимо позаботиться о подполье. В этой части конструкции заливают бетонную стяжку с уклоном в сторону дренажной системы, чтобы протекающая сверху вода не застаивалась, и не разрасталась плесень, а также, чтобы избежать затхлого запаха. С целью очистки и обеззараживания, пол необходимо периодически проливать напором проточной воды и обрабатывать антисептическими средствами.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Монтаж цоколя

Эффективное утепление пола в бане на винтовых сваях делается при помощи цоколя, который монтируется вокруг свайно-винтового фундамента. Цоколь надежно закрывает свободное пространство под полом бани от проникновения холодного воздуха и значительно улучшает внешний вид готовой постройки.

Пустое пространство цоколя закрывается какими либо панелями

Основные материалы для цоколя — теплоизоляционные плиты и декоративные панели. Между ними укладывается дополнительный слой теплоизолятора. Обычно для этого используется пеноплекс, пенопласт и подобные материалы. Герметизацию стыков между панелями после сборки цоколя делают при помощи монтажной пены.

Чтобы теплопотерь было меньше производят утепление цоколя под баней Утеплить цоколь бани можно при помощи пеноплекса
