Как залить ленточный фундамент своими руками: пошаговая инструкция

Сфера применения

Столбчатые фундаменты применяются обычно под домами с облегченными стенами (каркасные, деревянные, щитовые, пенобетонные блоки) и не имеющими подвалов. В некоторых случаях (когда необходимо глубокое заложение и ленточный тип фундаментов экономически невыгоден) их закладывают и под кирпичные стены. Столбчатые обходятся в 1,5 — 2 раза дешевле, чем ленточные фундаменты.

Материал для столбов фундамента выбирают в зависимости от конструкции дома (учитывается его этажность и масса). Это может быть камень, кирпич, бетон, бутобетон и железобетон.

В индивидуальном строительстве жилья широкое применение нашел монолитный столбчатый фундамент из железобетона.

Свойства столбчатого основания

Основу столбчато свайного фундамента составляют столбы-опоры из разных материалов – это могут быть деревянные, металлические, железобетонные или асбоцементные опоры, а также столбы, построенные из кирпича, бута, камня, бетонных блоков. Погружаются опоры в грунт не более чем на 1,5 метра, а на стабильных грунтах – на 0,5-0,7 м. Верхняя часть опор должна возвышаться над поверхностью грунта на 20-50 см, чтобы можно было обустроить ростверк. Ростверк делается из стройматериалов, соответствующих материалу опорных столбов.

Основные точки монтажа столбов – углы здания, места пересечений несущих стен и внутренних перегородок. Для усиления конструкции дополнительные опоры погружаются в грунт на длинных участках (более 3-3,5 м), и под сильно нагруженными локальными элементами строения. Шаг между столбами – 1,5-3 метра, более конкретное расстояние рассчитывается, исходя из веса постройки, свойств грунта и глубины прохождения грунтовых вод.

Свойства фундамента на столбах

От остальных типов конструкций незаглублённый столбчатый фундамент отличается обязательным наличием ростверка, который равномерно распределяет все существующие нагрузки на опоры.

1. По глубине погружения столбов конструкции делятся на мелкозаглубленные (заглубление на ½ или 2/3 от точки промерзания грунта), и незаглубленные (опора погружается на 40-50 см);
2. По типу строительства ленточный фундамент своими руками может быть монолитным и сборным.

Виды оснований и их особенности

Различаются по способу изготовления, могут быть монолитными и сборными. Первый тип цельный, не имеет стыков, так как сооружается на месте стройки путем заливки бетонного раствора в отверстие. Является одним из самых прочных за счет высоких показателей на сжатие и изгиб (при условии, если правильно проведено армирование). На нем можно строить не только одноэтажный дом или баню, но и двухэтажное здание.

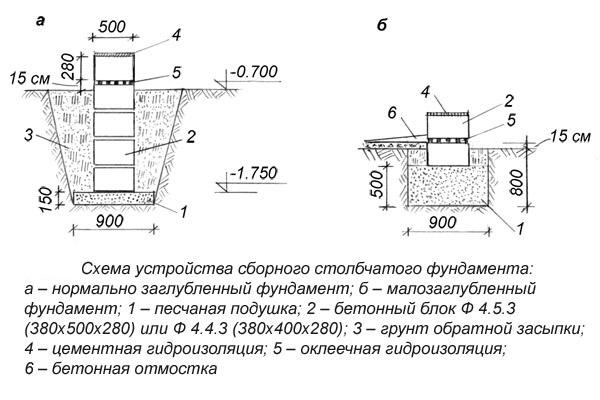

Сборный фундамент собирается из блоков 20х20х40, кирпичей, камней или дерева. По сравнению с монолитным, его быстрее и проще построить своими силами.

• мелкозаглубленные;
• заглубленные.

Если возводится первый вид, то столбы погружаются в землю на 65-70 см. Глубина зависит от типа почвы и нагрузки, которую будет оказывать постройка. Применяются для строительства на песчаных и скальных грунтах с глубоким уровнем залегания грунтовых вод, и на участках с минимальной подвижностью земли.

Заглубленные обустраиваются ниже уровня промерзания, примерно, на глубину 1,5-2 м. Именно этот тип оснований подходит для мест с подвижным грунтом. Расстояние между столбами делается от одного до двух метров.

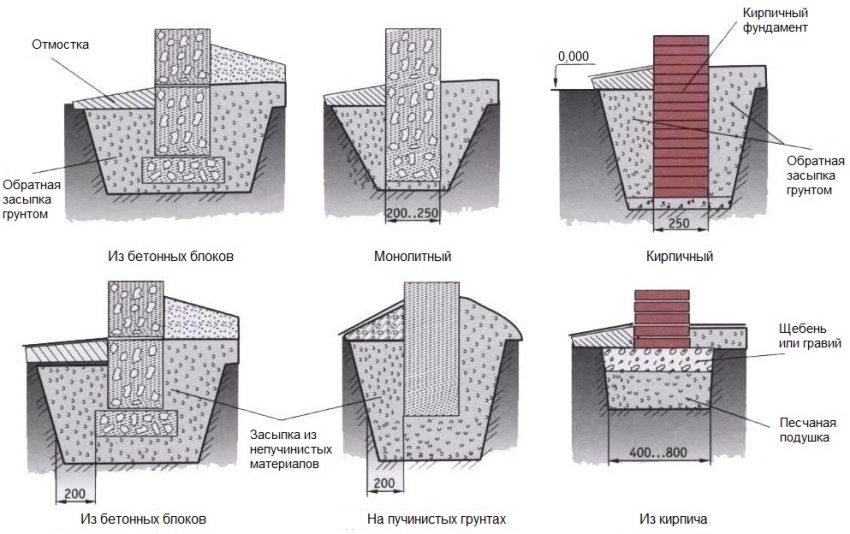

Построить опоры можно из следующих материалов:

• бетонный раствор;
• блоки размером 20х20х40;
• кирпич;
• древесина;
• металлические сваи;
• бутовый камень;
• трубы из асбеста.

Кирпичный фундамент – один из самых распространенных. Чтобы его сделать, нужно использовать только высококачественные обожженные кирпичи и правильно их сложить, служит более 100 лет. Применяется для одно- и двухэтажных домов на участках с плотным грунтом. Размеры столба должны быть не меньше 40х40 см.

По характеристикам и технологии основание из блоков 20х20х40 похоже на кирпичное. Качество напрямую зависит от материала. Наилучшим вариантом считаются бетонные блоки. Они имеют длительный срок эксплуатации и способны выдерживать значительные нагрузки. Подходят для возведения опор для бань и хозяйственных построек.

Фундамент из бутовых камней применяется для строительства только на неподвижных грунтах, так как имеет недостаточную устойчивость. Для других случаев рекомендуется заливать камни раствором. Бутобетонное основание более надежное и выдерживает большие нагрузки, так как смесь в нем заполняет пустоты и прочно скрепляет все между собой.

Для небольших домиков можно сделать его своими руками из дерева. Рекомендуется использовать древесину хвойных пород, так как она не гниет даже в воде, а наоборот, становится прочнее. Если из другой породы, то брусья следует тщательно обработать средствами против гниения и насекомых, а также гидроизоляционными мастиками.

Также можно сделать столбы из асбестовых труб диаметром от 15 см для маленькой постройки, и 20-40 см для массивных домов. Материал еще больших размеров применяется в качестве опалубки для установки свай. Еще один вид – из металлических свай. Их вкручивают в землю до тех пор, пока не достигнут плотных слоев, в которых смогут закрепиться. На них чаще всего строят каркасные дома и из дерева.

Как рассчитать столбчатый-ленточный фундамент

Для правильных расчётов столбчатого фундамента понадобиться следующие данные:

• сведения о грунте (делаем анализ строительной площади);
• глубине промерзания;
• общая масса сооружения (суммируйте массу стен, перекрытий, кровли);
• вес ленты.

Знание параметров поможет определить габариты, расположение и количество столбов.

Важно! За точными расчётами по вашему проекту советуем обратиться к профессиональным строителям. Это поможет сэкономить время, а также обезопасит ваш дом от неверных решений.

Пример расчёта столбчатого фундамента.

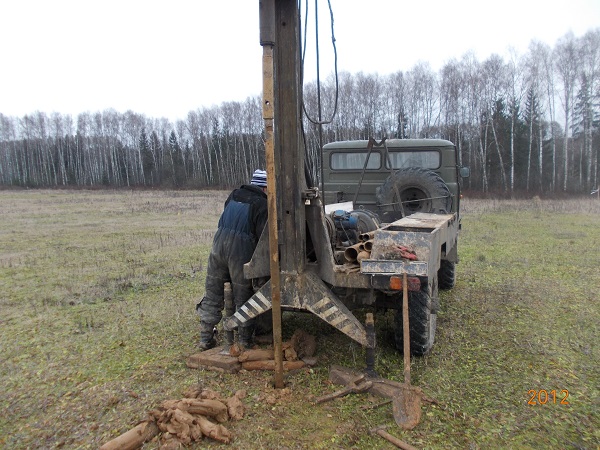

Геологические изыскания делают специальные инстанции. Не стоит пренебрегать этим пунктом. Поэтому если нет возможности обратиться к профессионалам изучите грунт самостоятельно. Понадобиться сделать несколько шурфов или ям глубиной 50 см. Определяем тип грунта и проверяем на отсутствие водонасыщенных слоёв.

Тип грунта понадобится для расчётов.

Таблица №2. Масса конструкции

Таблица №3. Коэффициент надёжности по нагрузке

Таблица №4. Расчётного сопротивления грунта

Для примера возьмём каркасный дом в два этажа размером — 6 на 6 м. Площадью — 100 м квадратных и толщиной стен — 150 мм. Металлическая кровля с деревянными стропилами и уклоном 25 градусов, площадь которой 40 м квадратных. Перекрытия деревянными балками — 72 м2. Грунт — гравийный с глиной и снеговой район 4.

Для расчёта собственного веса фундамента:

1. принимаем ширину 0,4 м;
2. примерно берём 1 столб через каждые 2 метра: 24/2=12 (шт.).

По СП «Строительная климатология» глубина промерзания грунта — 1,8 м. Безопасность строения зависит от заглубления, для этого опоры заглубляем ниже глубины промерзания на 0,2 м и выше земли на 0,5 м. Наше значение — 2,5 м.

Таблица № 5. Расчёт нагрузки

Решение

Определяем площадь основания для всех столбов, по формуле: S=P/Ro

P — общий вес конструкции, кг;

Ro — сопротивление грунта, кг/см2.

S = 61940/4,0 кг/см2 = 15485 (см2)

Площадь одной опоры = 40*40 = 1600 см2

Количество опор = 15485/1600 = 9,67 (шт). Округляем до 10.

Совет! Располагайте 4 опоры по углам, а оставшиеся 6 распределите по периметру в зависимости от нагрузки.

Климатические условия.

Россия — страна огромная – и в ней масса регионов с различными климатическими условиями. Строение на мелкозаглубленном бетонно фундамента в Краснодарском крае будет вести себя несколько иначе, чем аналогичная конструкция в Алтайском крае. Связано это прежде всего с тем, что в этих регионах климатические условия по-разному влияют на почву.

Суровые сибирские зимы заставляют воду в грунте промерзать на большую глубину. Как известно при замерзании вода увеличивается в размерах и, соответственно вода в грунте при промерзании тоже будет с микроскопическими каплями воды будет расширяться и весь объем почвы, что неизбежно приведет к «пучению» грунта. Разные виды грунтов имеют разные коэффициенты расширения вследствие разморозки.

Чтобы избежать влияния расширения грунта при температурных изменениях на фундамент его можно основательно заглубить в землю, ниже уровня промерзания почвы. Такой подход хорош для капитальных жилых зданий, так как ленточный бетонный фундамент глубокого залегания помимо придания сооружению устойчивости позволяет еще и создавать функциональные помещения в подвалах и цокольных уровнях вашей постройки, что значительно расширяет полезный объем дома.

Проектирование мелкозаглубленных фундаментов на пучинистых грунтах

Конструкция мелкозаглубленного фундамента.

Но такой глубокий фундамент влетит вам в изрядную копеечку. Поэтому для бытовых и хозяйственных постройках даже на пучинистых грунтах используют мелкозаглубленные ленточные фундаменты. Однако, при постройке на такого рода замораживаемых участках следует воспользоваться некоторыми строительными хитростями.

Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Столбчатый фундамент с ростверком. Пошаговая инструкция по возведению

Строительство домов не является таким уж сложным, когда вся работа разделена на отдельные и взаимосвязанные шаги, плавно переходящие один в другой. Если возводится столбчатый фундамент своими руками, пошаговая инструкция должна включать все этапы работы:

1. Подготовка. Очищается строительная площадка и под основание снимается слой чернозема. При наличии под ним грунта, содержащего глину, необходимо сделать засыпку слоя песка с гравием.

Площадка выравнивается по горизонту с помощью уровня. К ней обеспечивается удобный подъезд автотранспорта с материалами и миксеров с бетоном.

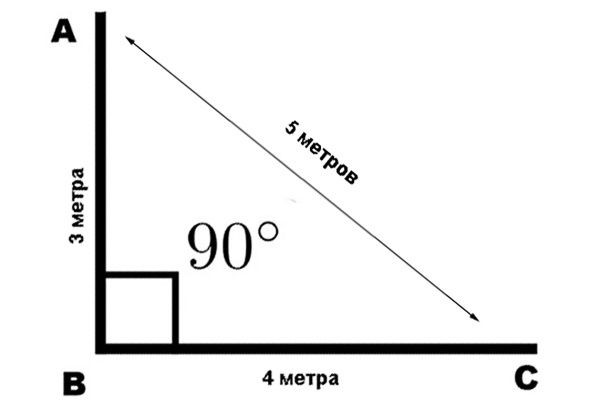

2. Разметка плана дома. Сначала отмечают контуры строения и места под столбы, которые располагаются строго по осям. Углы фундамента дома обязательно должны быть прямыми. Проверяется правильность разбивки по осевым линиям, а также нижняя отметка траншеи на соответствие проектной.

3. Рытье ям под столбы. Фундамент бывает мелкозаглубленным (70-100 см) и стандартным (от 100 см). Первый вариант лучше подходит для скалистого и песчаного грунта. На глинистом и влажном участке столбы необходимо закапывать на большую глубину. Ямы копать не обязательно: по возможности столбы забивают или вворачивают винтовые сваи. Самым распространенным и дешевым способом является бурение скважин и заливка их бетоном.

4. Бетонирование. На дне ямы укладывается подушка из смеси песка с гравием. Столбы бетонируются прямо в грунте, когда он не осыпается. Во всех остальных случаях устанавливается опалубка из следующих материалов:

— Доски шириной не более 155 мм, струганые со стороны бетона.

— Готовые щиты из металла.

— Трубы керамические, асбестоцементные или металлические. Многочисленные отзывы говорят о пользе применения труб, особенно на склонной к сдвигам и рыхлой почве.

— Рубероид, свернутый в рулон и укрепленный проволокой или арматурной сеткой снаружи.

На дно выстилается рулонная гидроизоляция с нахлестом на стенки, чтобы предотвратить вытекание раствора через щели опалубки.

5. Монтаж арматуры. Столбы армируются в продольном направлении стальными прутьями. Они устанавливаются в яму вертикально и обвязываются хомутами. Часть арматуры должна выступать на 15-30 см над фундаментом для дальнейшего соединения с ростверком.

6. Монтаж столбов. Если опоры производят укладкой бетона, его подают слоями с уплотнением вибратором. Внутри не должны оставаться полости для повышения прочности. Бетон не должен быть слишком жидким или густым, чтобы в дальнейшем обеспечить необходимую прочность и предотвратить трещины. До набора необходимой прочности его укрывают пленкой и увлажняют.

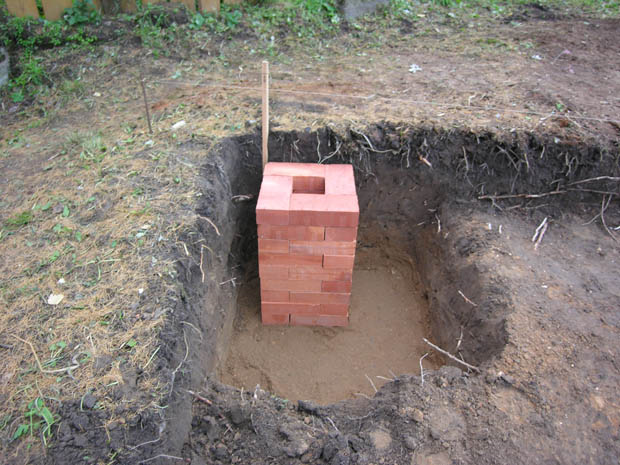

Когда выкладывают столбчатый фундамент из кирпича своими руками, его скрепляют с помощью цементного раствора.

Отклонение от горизонтали допускается не более 15 мм. Исправить перекосы в дальнейшем будет сложно. При кладке не должно оставаться никаких щелей.

После затвердевания опоры покрывают мастикой или битумом для гидроизоляции. Покрытия наносят в 2 слоя с укладкой между ними и снаружи полос рубероида.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

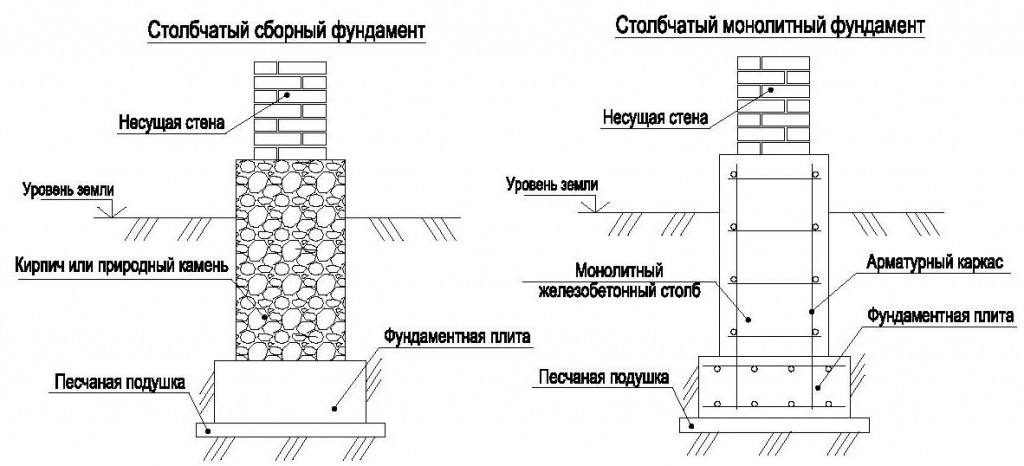

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Img by Ashley Basil — flickr

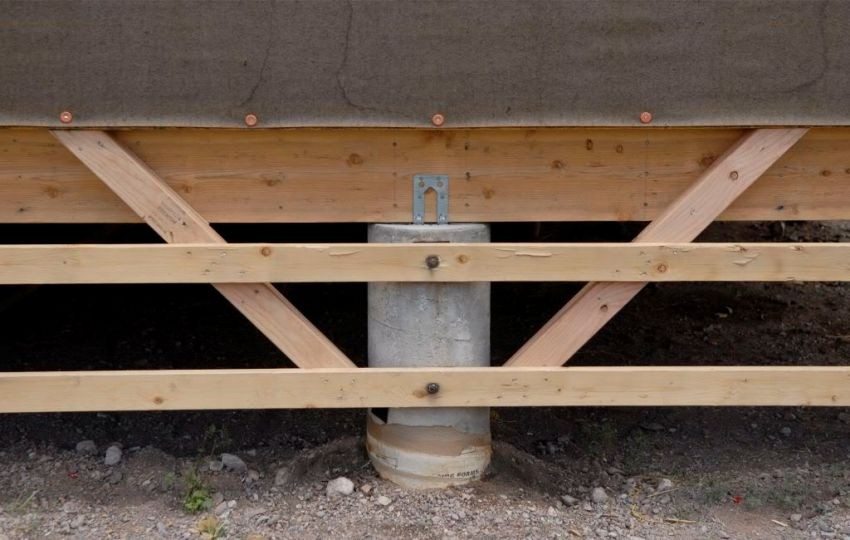

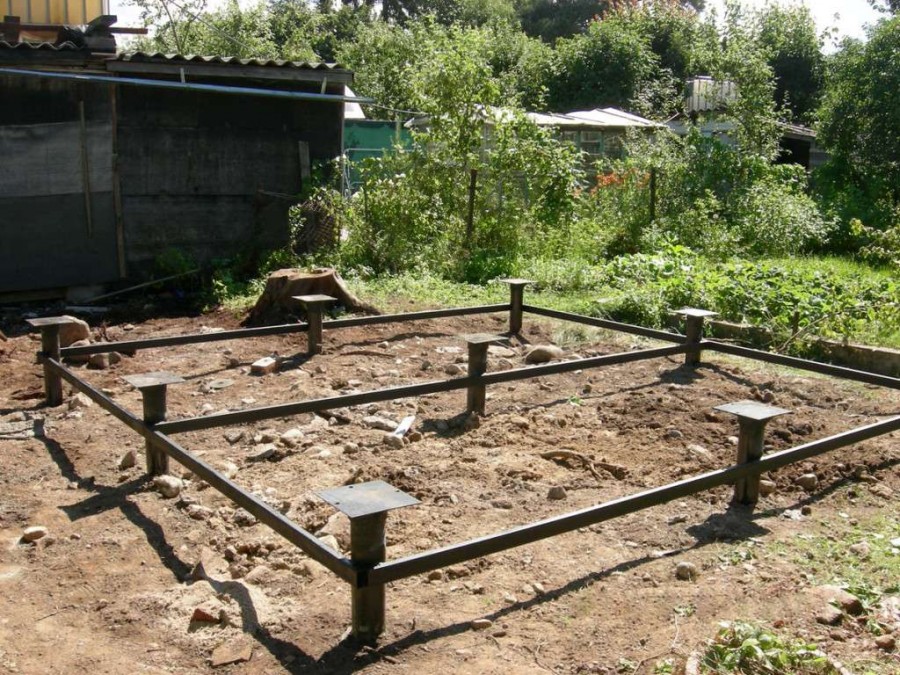

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

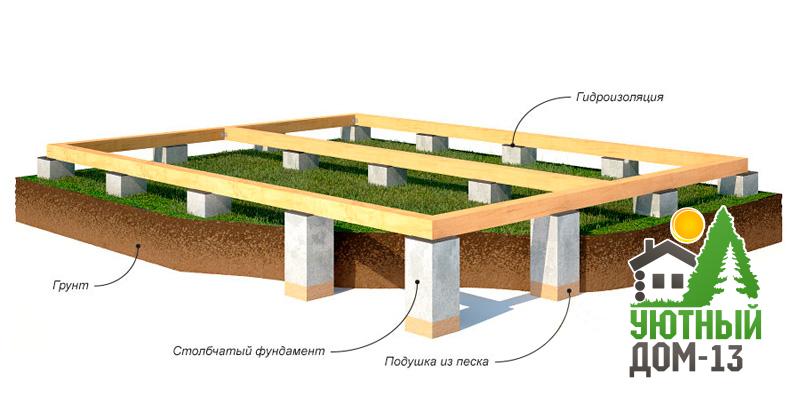

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

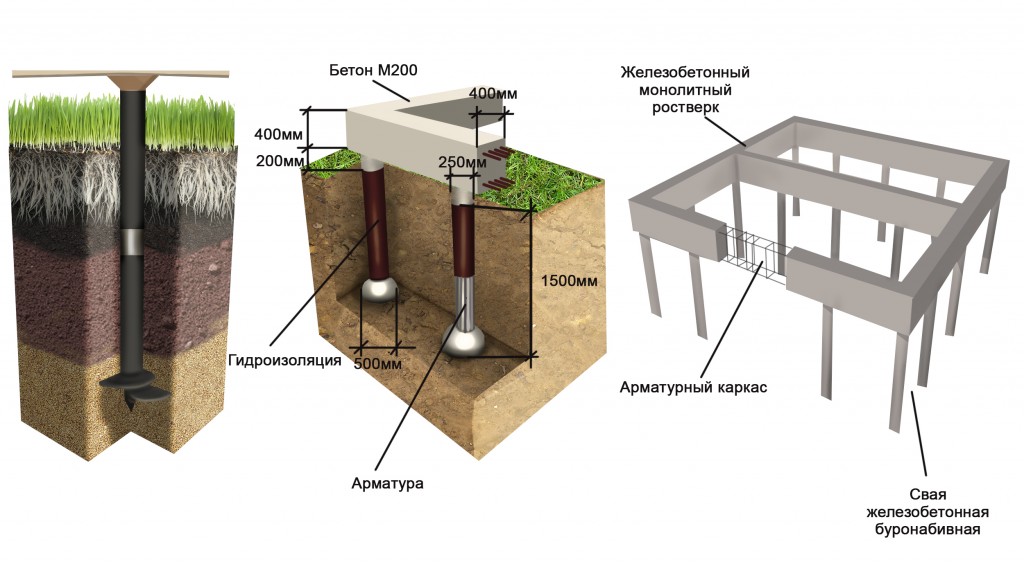

Бюджетный вариант: пошаговая инструкция

Итак, когда все расчеты сделаны, а материалы – закуплены, можно приступать к строительству фундамента. Ниже мы расскажем, как построить недорогой, долговечный фундамент для небольших построек, например, бани или беседки. Заливать под такие сооружения массивное основание не имеет смысла, поэтому можно сэкономить время, силы и деньги.

Ход работы:

1. Сделать ямы – проще всего сделать ямы для столбов при помощи бура диаметром 25-30 см. Глубина ям должна достигать 15-20 см (для не сильно пучинистых грунтов). Стенки и дно ямы обкладывают листовым рубероидом, вставляют армирующую сетку и заливают цементно-песчаным раствором (цемент М200). В центр каждой ямы вставляют железную арматуру с запасом 10 см. Вместо рубероида можно использовать строительные полиэтиленовые пакеты, главное – не дать цементному раствору впитаться в грунт.

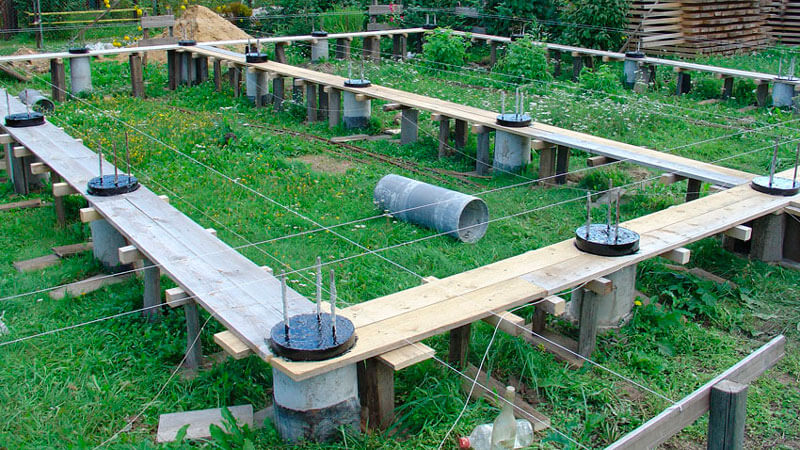

2. Установить столбы – внутрь асбестоцементной трубы диаметром 10 см укладывают 2 арматуры диаметром 1-2 см и устанавливают на «башмак». Трубы заливают такой же песчано-цементной смесью, попутно утрамбовывая ее железным прутом, чтобы не оставалось пустот. Сверху устанавливают болт или кусок арматуры.
3. Повторное бурение – для полного застывания бетона в столбах потребуется выждать 4-7 дней, а затем можно приступать к повторному бурению. В этот раз ямы бурят ниже глубины промерзания грунта и быстро вставляют в них столбы, чтобы они не осыпались. Оставшиеся пустоты засыпают грунтом и утрамбовывают.
4. Построить ростверк – его изготавливают из металла, железобетона или дерева – в зависимости от финансовых возможностей. Главное – обеспечить гидроизоляцию ростверка и не допустить его прямого контакта с землей.

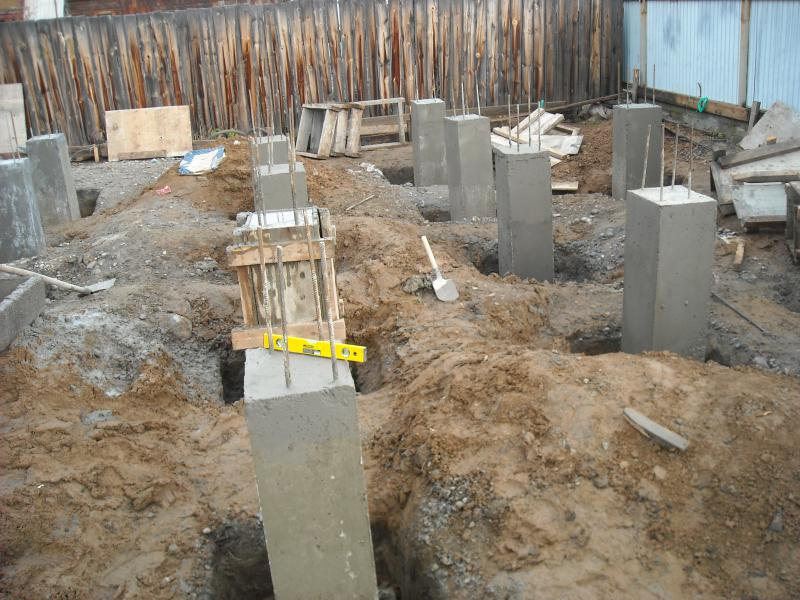

 Прямоугольные (квадратные) столбы из бетона, кирпича, блоков

    Прямоугольные или квадратные столбы делают, когда под рукой нет бура подходящего диаметра. Ямы копают вручную лопатой. Работа эта более трудоёмкая и объём вырабатываемого грунта, по сравнению с бурением, тоже больше.

    Последовательность выполнения работ практически такая же, как и в случае с трубами. Отличие в том, что вместо труб в ямы вставляется предварительно изготовленная деревянная опалубка, либо столбы выкладываются из кирпича (блоков).

    Обратная засыпка производится после съёма опалубки через 2-3 дня. Кирпичные столбы можно засыпать на следующий день.

    Примечание: Как уже говорилось выше, обратная засыпка песком (непучинистым материалом) делается для предотвращения подъёма столбов зимой. Но у неё есть один недостаток. При попадании в яму воды (напр. дождевой), песок номокает и теряет свои несущие свойства. Столбы при этом становятся неустойчивыми в горизонтальном направлении. Чтобы этого избежать, необходимо тщательно отнестись к отводу воды от фундамента: сделать нужные уклоны, отмостку и ливнёвки.

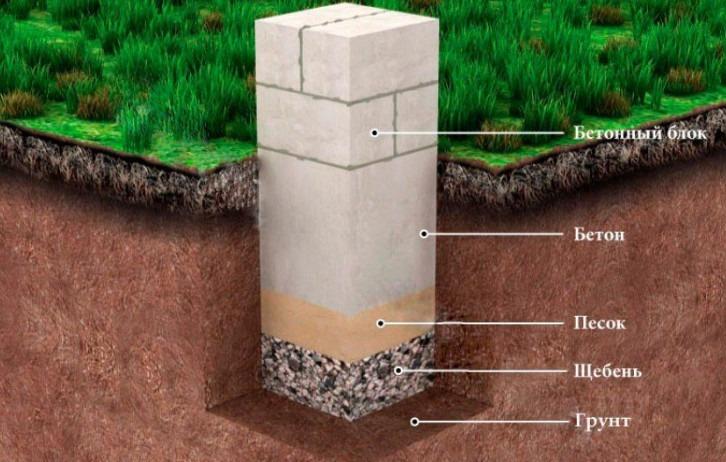

    Часто столбы делаются комбинированные, т.е. в грунте они бетонные, а выше уровня земли выкладываются из кирпича или блоков. Этот вариант не подходит для последующего сооружения ростверка. Теряется его смысл, заключающийся в изготовлении одной жёсткой рамы.

    Существует ещё один вид столбов — деревянные, на заострять на них своё внимание мы не будем, т.к. используются они в настоящее время очень редко. Заметим лишь, что для таких столбов нужно использовать влагостойкие породы древесины (дуб, лиственница и т.п) и перед установкой их необходимо защитить от влаги (обмазать гидроизоляцией или завернуть в рубероид, а лучше сделать и то и другое).

    В комментариях к данной статье Вы можете обсудить с читателями свой опыт в строительстве и эксплуатации столбчатых фундаментов либо задать интересующие Вас вопросы.

P.S. Вес дома, который в данной статье рассчитывается в ручную, теперь можно определить в нашем онлайн-калькуляторе, расположенном здесь…

Недостатки столбчатого фундамента

1. Не подходит для массивных конструкций. Самым главным недостатком рассматриваемой конструкции является невозможность ее применения для массивных многоэтажных конструкций. Даже при наличии ростверка, не связанные между собой бетонные основания не выдержат массивного сооружения;
2. Склонен к перемещению по горизонтали. Учитывая небольшие габариты столба, под давлением строительной конструкции, а также на фоне бокового давления грунта, столб может попросту покоситься. Потеря несущей способности одной опоры может грозить разрушением всей конструкции.
3. Опасность неравномерной укладки. Если устанавливать столбы на грунт с разной плотностью, некоторые опоры со временем могут проседать, нарушая распределение нагрузки строения. Частично убрать данную проблему можно установкой ростверка.
4. Не подходит для проектов, подразумевающих подвальное помещение и цокольный этаж. Расстояние между столбами просто не позволяет прорыть достаточно широкое помещение под подвал или погреб. При необходимости устройства подвального помещения, его придется возводить отдельно, а это дополнительные финансовые траты.
5. Использование опорных столбов с подошвой. При наличии грунтовых вод в непосредственной близости от будущего строения, необходимо устанавливать опорные столбы с подошвой. Подошва представляет собой монолитную плиту шириной превосходящую столб в 2 или 3 раза.

Земляные работы

Здесь все зависит от того, из какого материала столбчатый фундамент решено возводит:

1. Если это блочные материалы, тогда под них лопатой выкапывается прямоугольной формы яма. Глубина определяется на стадии проведения расчетов. Обычно блочная разновидность является конструкцией малозаглубленной или поверхностной.
2. Если это бетонный раствор, то под столбы бурятся скважины круглого сечения, для чего можно использовать садовый бур. К примеру, монолитная опора сечением 200 мм² и глубиною 1 м выдерживает 3-7,5 тонн нагрузки в зависимости от типа грунта.
3. Монолитная конструкция может быть и прямоугольного сечения, для чего необходимо сооружать под каждый столб опалубку, соответствующей формы. Объем земляных работ в этом случае сильно увеличивается, потому что для установки опалубки необходимо пространство. Поэтому размер ям увеличивают по 40-50 см с каждой стороны.

Как сделать столбчатый фундамент из разных материалов

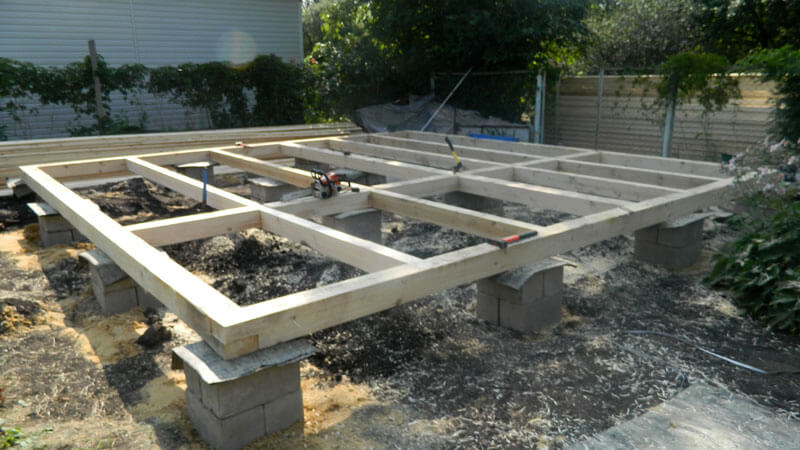

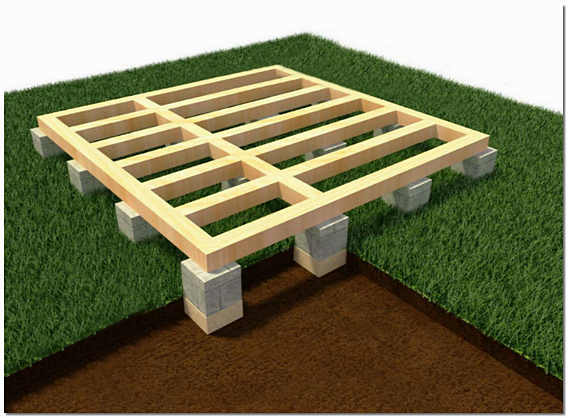

Для каркасного дома данный вариант самый дешевый и распространенный. Опорные столбы размещают в местах сильного воздействия нагрузок. На них возводится нижняя обвязка каркасного дома, которая выполняется из бруса. Высота надземной части столбов должна быть не менее 50 сантиметров.

При использовании кирпича для устройства столбов, должно выбираться только качественное жженое изделие. Из него можно выполнить как заглубленный вариант фундамента, так и малозаглубленный. Основные столбы обычно изготавливают в 2,5 кирпича. Остальные разрешено выполнять в 1,5.

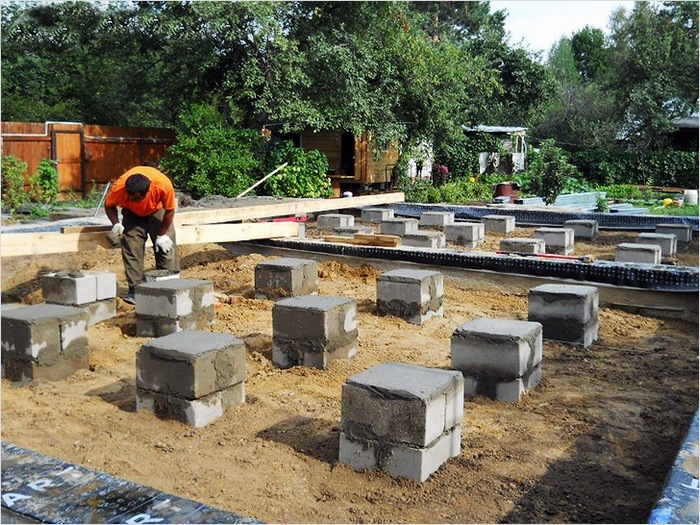

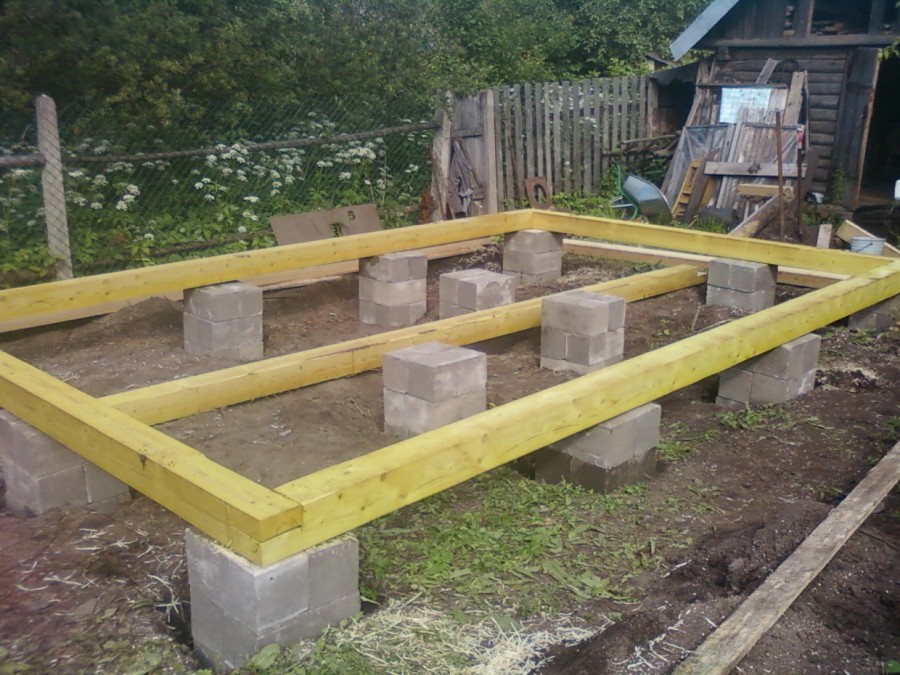

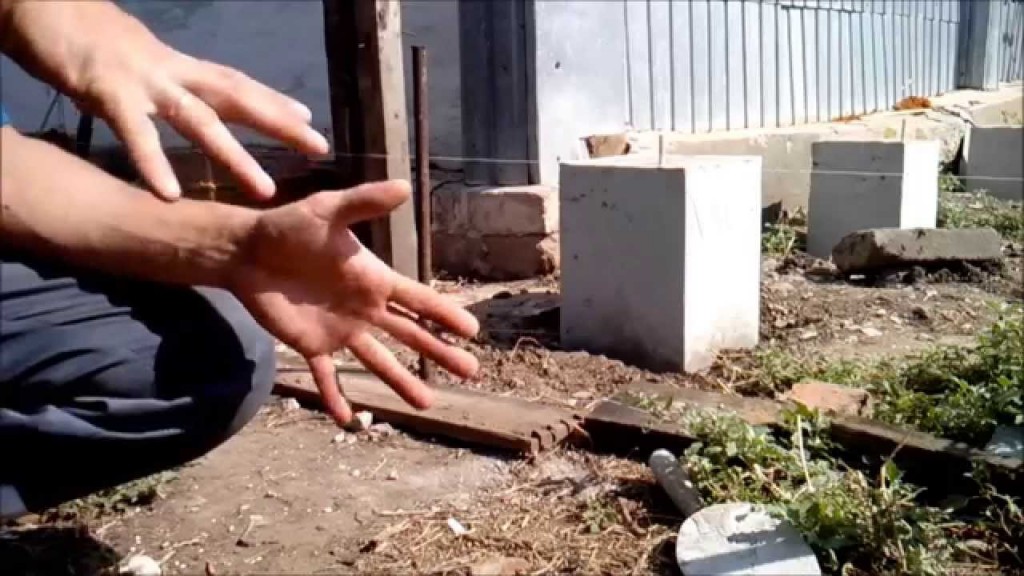

При использовании блоков с хорошими качественными показателями столбы не уступают кирпичным вариантам. Предпочтение стоит отдать бетонным блокам, так как они лучше выдерживают большие нагрузки.

Вариант с ростверком представляет собой жесткую конструкцию, которая состоит из отдельных столбов, связанных сверху между собой поясом. Ростверк усиливает опоры, придает ему большую надежность. Также он распределяет более равномерно нагрузки между отдельными элементами.

При возведении небольших строений, таких как беседки, теплицы, сарая, гаража и бани, самым популярным вариантом фундамента является именно столбчатый, так как он не только позволяет выполнить все работы очень быстро, но и является самым бюджетным.

Фундамент столбчатого типа под колонны выполняется, если необходимо передать нагрузку от отдельных колонн на грунт. Чаще всего это стаканный вариант.

Столбы из асбестовых труб используется не часто. Такой вариант можно применять на сложном рельефе, а также при необходимости быстроты выполнения всех строительных работ. Внутри труб выполняется армирующий каркас, который заливается бетонным раствором.

В роли опалубки могут быть использованы пластиковые трубы, которые не боятся влаги. В данном случае нет необходимости выполнять дополнительную гидроизоляцию.

Шлакоблоки для возведения столбчатого основания используются крайне редко, только под очень легкие постройки, так как они не выдерживают сильных нагрузок.

При строительстве домов из бруса самым экономичным вариантом будет служить столбчатая система. Материалами выполнения отдельных столбов, в данном случае, могут служить кирпич, железобетон, монолит, а также асбестовые трубы.

Фундамент из канализационных труб диаметром 110 миллиметров имеет очень долгий срок службы, а также обладают достаточной прочностью и жесткостью.

При правильном выполнении всех этапов строительства можно получить тот фундамент, который увеличит срок эксплуатации всего строения.

Видео о том, как заливать столбчатый фундамент:

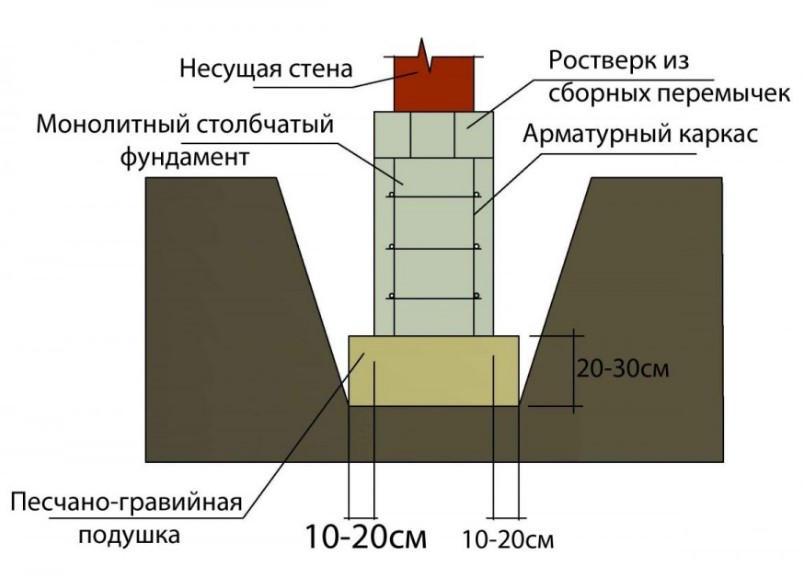

Устройство монолитных столбов

Подготовительные работы

Разрабатывают квадратную яму со сторонами 75 х 75 см с учетом глубины промерзания.

Создают песчаную или гравийную подушку в местах,где это необходимо по климатическим показателям и характеристикам грунта. На сухих и плотных почвах, не подверженных пучению, делать подсыпку необязательно.

В завершение подготовительных работ собирают армированную решетку со сторонами 65 х 65 см и армированный каркас сечением 20 х 20 см. Высота решетки должна быть ниже уровня столба на 10–15 см. Затем из щитов опалубки сколачивают короб с внутренними размерами 30 х 30 см и производят пробный монтаж с центрированием по месту установки и с устройством всех необходимых крепежных элементов. После этого, не разбирая короб, освобождают его от распорок и подпорок и вынимают из ямы.

Бетонные работы, армирование

Заливают на дно ямы слой бетонной смеси толщиной 10–15 см.

Смесь готовят по тем же рецептурам, что и для ленточных фундаментов. Затем поверх заливки укладывают армированную решетку и устанавливают каркас.

Снова заливают бетон, достигая общей толщины слоя 20–25 см.

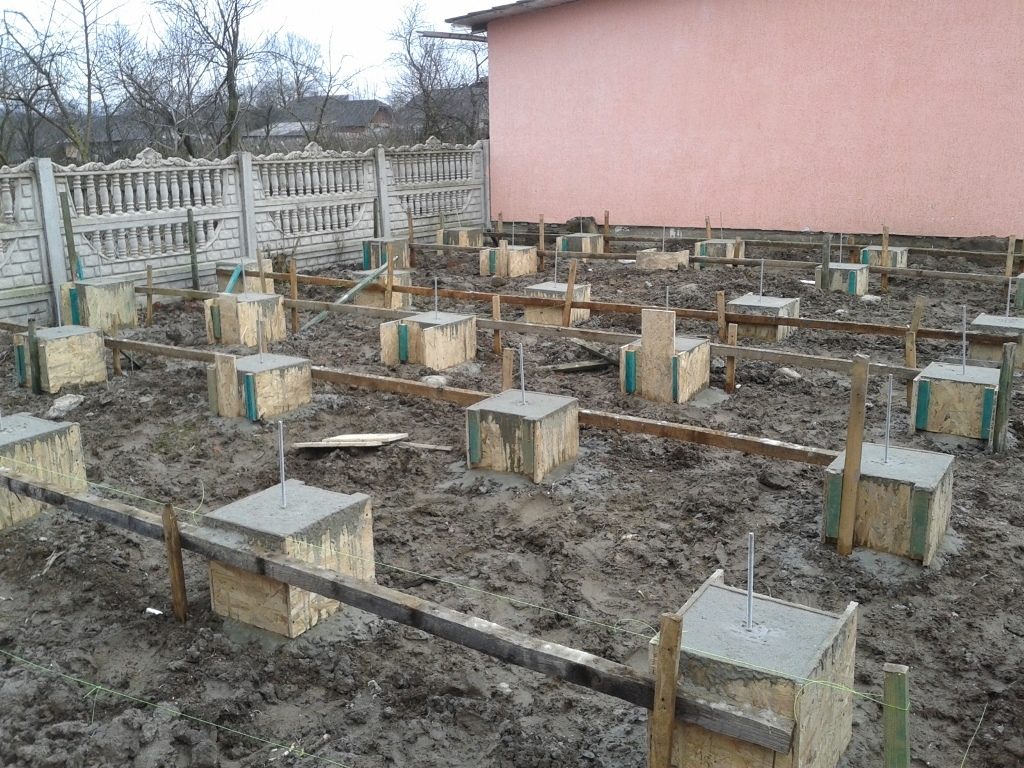

Установка короба

По завершении проливки подошвы приступают к установке короба по заранее выставленным меткам крепежа, чтобы не сбить центровку и сохранить горизонтальность оси.

По строительным нормам отклонение оси не должно превышать 2 см. Далее производят заполнение опалубки бетонным раствором и выдерживают время, рекомендованное для ленточных фундаментов.

Распалубка и обратная засыпка

После завершения бетонных работ производят распалубку (1) и обратную засыпку (2). Если по проекту предусмотрена гидроизоляция, то ее проводят в промежутке между этими операциями.

Устройство систем креплений столбов

Отдельное внимание следует уделить системе креплений столбов фундамента к нижней обноске основания стен. Для этого закладывают арматурный каркас, превышающий уровень столбов,что обеспечивает металлические выпуски для сварных соединений. В другом случае к арматурному каркасу прикрепляют анкерные закладные, которые впоследствии послужат основой для болтового крепления.

Устройство забирок

После окончания работ по установке опор и обратной засыпке производят устройство забирок — заполнение пространства между столбами по линии расположения наружных стен и перегородок. Это обеспечивает дополнительную теплоизоляцию дома и ограждает подпол от ветра. В местах, где предусмотрено прохождение паводковых, талых и ливневых вод между столбами под домом, а также там, где наблюдается разжижение поверхности почвы при выпадении осадков, устройство забирок исключают.

Устраивать любые виды столбчатых фундаментов накануне зимы нежелательно, особенно на пучинистых грунтах: к весне опоры могут перекоситься и даже поменять изначальное местоположение.

Тем самым нарушится их осевое, вертикальное и горизонтальное выравнивание, что сделает невозможным возведение дома. В крайнем случае, если не удается приступить к возведению стен перед наступлением холодов, необходимо установить нижний венец или обноску основания постройки, жестко перевязав верхушки всех без исключения столбов, в том числе тех, которые заложены под перегородки.

Преимущества опорного фундамента

Данный вариант не подразумевает обустройство подвала и не предназначен для участков с плывучими, насыщенными водой, грунтами.

Среди его достоинств следует отметить:

• Время высыхания и усадки намного меньше, чем для ленточного типа;
• Нет необходимости в использовании габаритной строительной техники и в найме многочисленных рабочих;
• Вдвое дешевле ленточного типа;
• Возможность возведения каждой основы отдельно;
• Все сезонность работ;
• Возможность ремонта и замены основания.

Виды по глубине заложения

 Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.  Основное требование к данной конструкции – не касаться грунтовых вод.

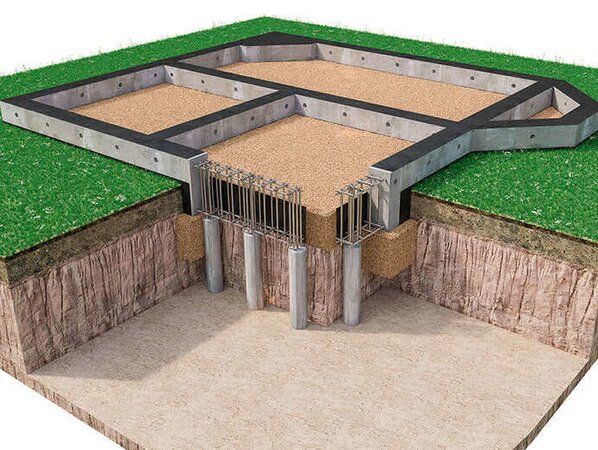

С ростверком

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Расчет СФ

Грамотный расчёт включает в себя такие операции:

1. Выявление вида грунта.
2. Вычисление отметки промерзания.
3. Вычисление заглубления СФ.
4. Подбор материалов для столбов.
5. Выявление необходимой дистанции между столбами.

Выявление вида грунта

Перед самостоятельным созданием СФ стоит учитывать, что для этого процесса совершенно не годятся горные склоны и прочие наклонные поверхности. Поскольку горизонтальная стойкость СФ крайне мала.

Также не нужно его устраивать в зонах с очень большим уровнем осадков и близким расположением водоёмов. В этих зонах вода пропитала почву довольно глубоко, на несколько метров. И почва уже не способна справляться с такими нагрузками. Остальные зоны, какой бы там ни был грунт, пригодны для создания СФ.

Вычисление глубины промерзания и заглубления СФ

Зимой холода вызывают замерзание воды. И она наполняет грунт. Чем сильнее холода, тем глубже мороз внедряется в почву. На глубину промерзания воздействуют:

• уличная температура;
• структура почвы;
• уровень грунтовых вод.

Поэтому делать мелкозаглублённый СФ можно только там, где зимой самая низкая температура это -5 градусов. Если у вас нет информации по глубине промерзания в вашем регионе, то обратитесь в строительную компанию или воспользуйтесь данными из следующей таблицы.

Вычислив это значение, прибавьте к нему толщину подушки (из песка и щебня). Это порядка 30-40 см. Полученный результат – параметр заглубления СФ.

Вычисление совокупной нагрузки

Это довольно замысловатая операция. Здесь необходимо знать хотя бы примерные параметр стен будущего дома, а также прочих его составляющих: всех проёмов, перекрытий, стропил, кровли и т.д. То есть у вас уже должен быть создан проект дома, где отраженные все нужные значения.

Площади стен нужно вычислять суммарно, можно вычитать проемы для окон и дверей. Можно учитывать и несущие, и внутренние стены.

Если у вас двухэтажное строение, то наверняка в межэтажном перекрытии есть проём, например, для лестницы, то перекрытие не учитывается в общей площади.

Выбирая вид кровли, нужно сразу учитывать и среднюю массу стропильной технологии с обрешёткой. К массе крыши следует приплюсовывать и примерный показатель нагрузки от снега. Здесь важна местность строительных работ и крутизна скатов.

Пример расчёта

Условия:

1. Стены изготовлены из брёвен. Их толщина – 24 см. Площадь 36 кв.м. Это несущие стены.
2. Внутренние стены созданы из бруса. Толщина – 15 см. Площадь 50 кв.м. Эту внутренние стены.
3. Есть перекрытие между этажами с проёмами. Оно устроено по деревянным балкам с утеплителями.
4. Есть ещё одно перекрытие. Устроено также, по балкам. Площадь – 50 кв.м. Это чердачное перекрытие.
5. Вид кровли – листовая сталь. Совокупная площадь = 53 кв.м.
6. Крутизна скатов – менее 25 градусов.
7. Зона снеговых нагрузок – V. Определяется по карте снеговых нагрузок
8. Есть ростверк из деревянного бруса. Он учитывается в площади стен.

Расчёт – 42160 кг.

Это совокупная нагрузка на СФ.

Разумеется, это только пример расчёта. Расчёты по конкретным проектам будут отличаться. И их лучше доверить профессионалам.

Основные ошибки

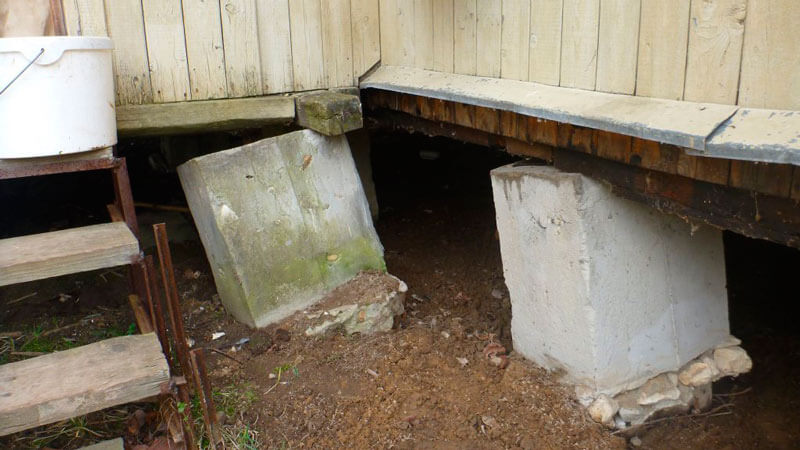

Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.

Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.

Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.

Возведение ростверка

Ростверк — конструкция из рандбалок для обвязки и усиления прочности столбчатого или другого фундамента. Ростверк позволяет распределять нагрузку от веса дома по опорам более равномерно. Разработано два решения по монтажу ростверка: раскладка на грунте или подъем над грунтом. Второй вариант позволяет исключить влияние сил пучения на основание дома. Как монтируется ростверк:

1. Монтируется сплошная разборная опалубка по периметру столбчатого основания.
2. Дно опалубки засыпается слоем песка толщиной 200 мм, сверху настилается гидроизоляция – рубероид или полиэтилен;
3. Вяжется и устанавливается арматурный каркас из стержней Ø 12-16 мм;
4. Ростверк заливается бетоном (желательно – за один заход), бетон штыкуется или уплотняется вибратором;
5. Через 5-7 суток опалубка демонтируется, песок из-под ростверка убирается, но строить стены дома на свежезатвердевшем ростверке еще рано – расчетную прочность бетон наберет как минимум через 4 недели после заливки раствора. Во время набора прочности бетон нужно 2-3 раза в сутки поливать водой в течение хотя бы первых 5-10 дней. Это делается для того, чтобы верхние слои, более активно контактирующие с атмосферой, не схватились быстрее внутренних, в результате чего могут образовываться микротрещины в бетоне.

Ростверк столбчатого фундамента

Конечная стоимость столбчатого основания для домов облегченных конструкций — это сумма стоимости строительных материалов и расходов на строительные работы. Использование любого из представленных вариантов столбчатых фундаментов намного дешевле и экономичнее в других смыслах (трудозатраты, время строительства, дополнительные расходы), чем возведение оснований других разновидностей.

Как сделать столбчатый фундамент? обновлено: Июнь 6, 2017 автором: zoomfund

Источники: -fundament-svoimi-rukami-poshagovaya-instruktsiya-tehnologiya, -fundament-svoimi-rukami/,

Устройство столбчатого фундамента

Столбчатый фундамент – это основание, состоящее из столбов, забитых в грунт (или залитых). Они выполняют функцию опор. На них ложится вес возводимой конструкции. Вся нагрузка через столбы для фундамента передается грунту.

Выступающие на поверхности концы опор соединяют в одну конструкцию, сооружая ростверк. Последний строят в виде рамы, либо плиты, закрепленных на столбах.

Для создания опор используют различные блоки, кирпич, либо заливают в опалубку бетоном. Форму под раствор изготавливают из разных материалов:

Применение рубероида – это наиболее дешевый вариант. Но его использование не позволяет залить одинаковых габаритов сваи. Также прочность такой опалубки очень низкая: при трамбовке рубероид может разорваться.

Трубы из асбеста в качестве формы для буронабивных свай обходятся гораздо дороже, чем пластиковые. В их составе присутствуют токсические для человека вещества, которые попадают в организм с пылью во время резки материала на отрезки нужной длины.

Канализационные трубы используют для создания опор под сооружения следующего типа:

• каркасные строения;
• дома из бруса, либо обработанных бревен;
• небольшие и легкие постройки из ячеистых бетонов: гаражи, веранды, сараи.

Выделяют такие виды столбчатых оснований по уровню заглубления ростверка:

• заглубленные;
• низкие;
• высокие.

Строительство высокого ростверка

Заглубленная разновидность столбчатого фундамента предполагает строительство ростверка ниже уровня почвы. Низкое основание закладывают вровень с грунтом, а высокое – строят над поверхностью земли.

Ростверк заглубляют в грунт для избегания продувания постройки под полом. При этом вся нагрузка от сооружения все равно ложится на опоры, а не грунт.

На неустойчивых почвах или при возможности подтопления основание делают высоким.

Пластиковые трубы, предназначенные для создания системы канализации внутри и снаружи сооружения, являются оптимальным вариантом для опалубки под заливку столбчатого фундамента по цене и качеству. С их помощью основание под постройку быстро можно возвести.
