А-образный дом-шалаш: разбор примеров и особенностей строительства

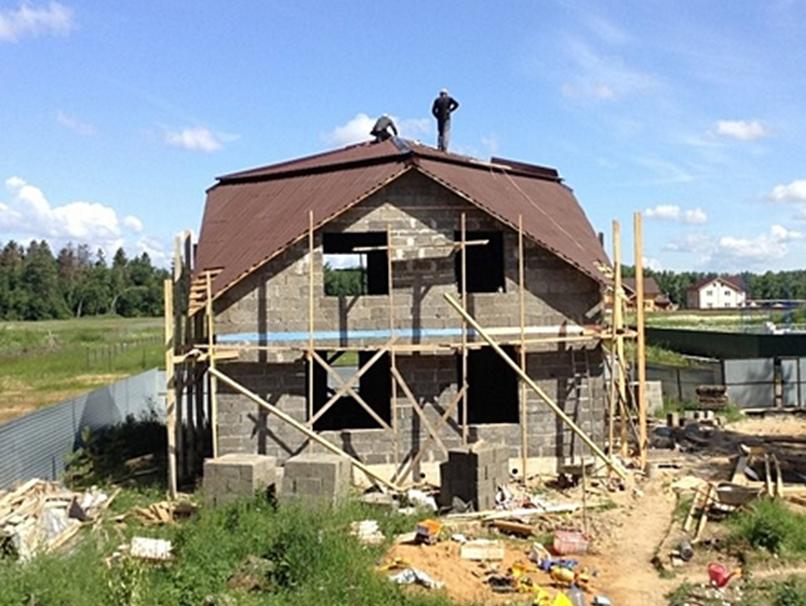

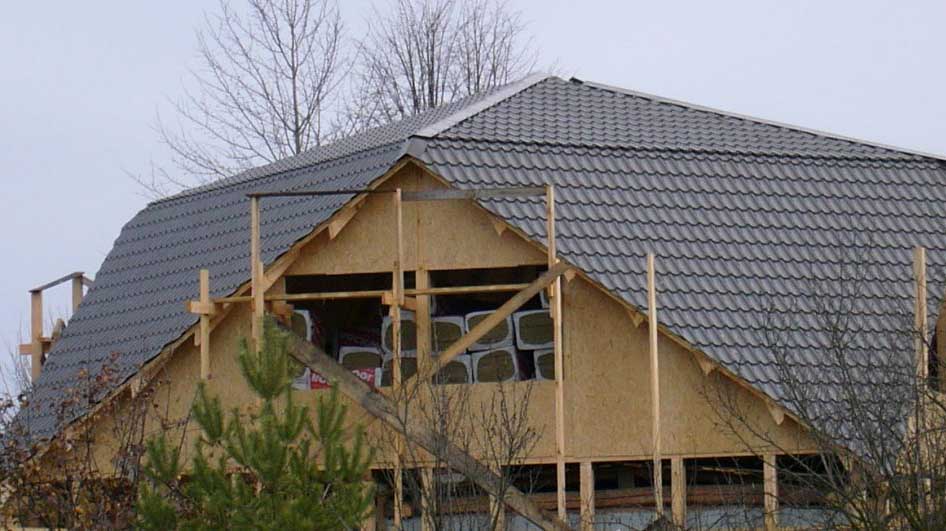

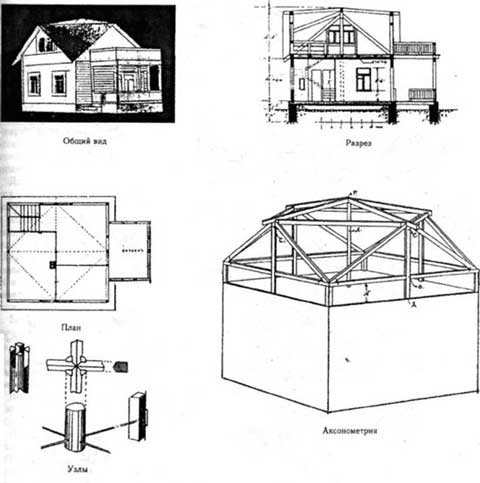

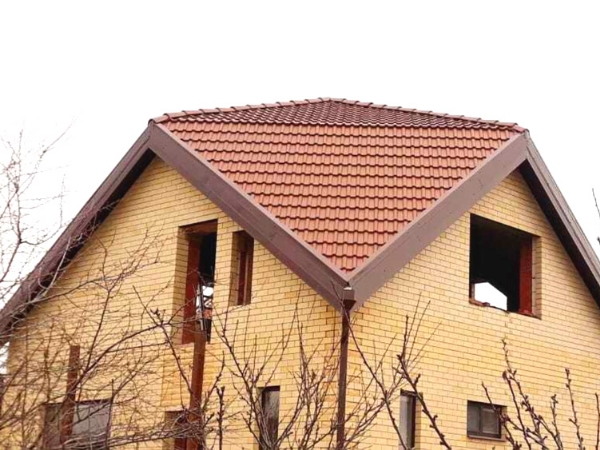

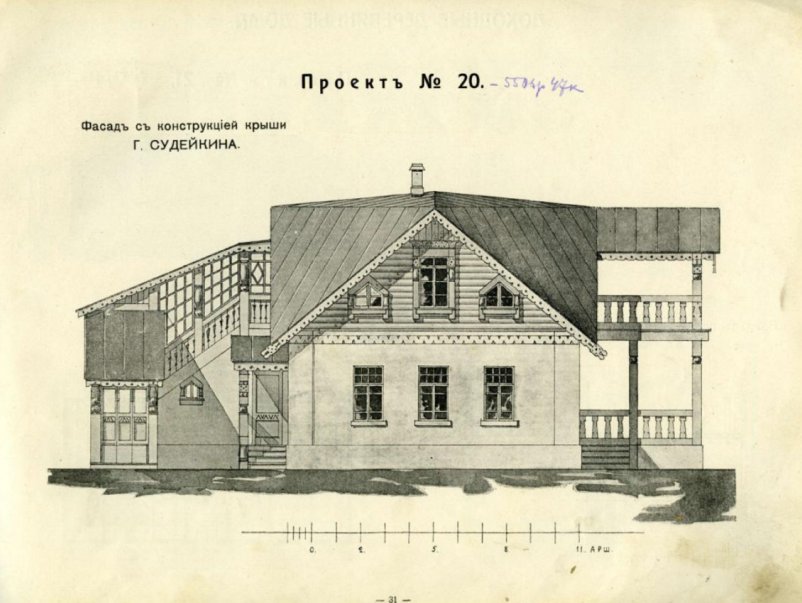

Дом с крышей судейкина

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Особенности конструкции

Односкатная крыша представляет собой кровлю стропильной конструкции с одной наклонной плоскостью (скатом). Главная ее особенность заключается в том, что оба конца стропильных ног опираются на надежные опоры, что повышает прочность и надежность всей системы.

В качестве опоры, чаще всего, выступают противоположные несущие стены дома, имеющие разную высоту для создания нужного уклона кровли. Для равномерного распределения нагрузки стропильные элементы соединяются с опорой через мауэрлат, который выполняется из 2-х брусьев (балок), уложенных параллельно.

Рассматриваемая крыша сооружается, как на отдельно стоящих объектах, так и на пристройках. Причем во втором случае такая конструкция наиболее популярна. Используется односкатная крыша в жилых и хозяйственных сооружениях.

Наибольшее распространение она нашла при строительстве бань, летних кухонь, сараев, гаражей, амбаров, помещений для домашних животных и иных хозпостроек.

Односкатная конструкция отличается простотой. Она имеет стропильную систему, устанавливаемую через мауэрлаты на несущие опоры (стены). Поверх стропил формируется обрешетка и укладывается кровельный материал. В качестве покрытия, чаще всего, применяется профнастил, шифер, мягкая или металлочерепица, ондулин и рулонные материалы.

Дом-шалаш: плюсы и минусы

Идея А-образной постройки проста и оригинальна. Заключается она в отказе от стен и замене их крутой двускатной крышей, которая опускается от конька до фундамента. Также возможен комбинированный вариант с невысокой коробкой. Используется ленточный или свайный фундамент на песчаной подушке. Общая конструкция постройки — каркасная основа из нескольких треугольных рам.

Проект по такой технологии имеет следующие плюсы:

• сокращение сроков строительства (в сравнении с классическими домами);
• возможность реализовать проект самостоятельно;
• небольшая площадь постройки и отсутствие затенения садово-огородных растений;
• экономичное решение: исключение затрат на возведение стен и укладку монолитного фундамента;
• минимальная снеговая нагрузка;
• экзотический внешний вид.

Высокая крыша позволяет обустроить под ней два жилых уровня. Эта особенность планировки важна для жилья, возводимого на небольшом участке. Но в таком случае возникает новая проблема: наличие второго этажа подразумевает и лестницу, для которой будет сложно выделить место. Самые компактные (винтовые, на больцах, чердачного типа) одновременно и самые травмоопасные — они не подойдут для пожилых людей и маленьких детей. Некоторые делают наружную лестницу, что вполне удобно при сезонном проживании.

А-образный дом имеет и свои минусы:

• потеря полезной площади из-за наклонных стен, которую нивелируют встроенными ящиками или стеллажами для хранения в «мертвых» зонах вдоль ската;
• большая парусность: в проекте следует учитывать силу и направление господствующих ветров, хотя треугольник считается достаточно обтекаемой и устойчивой фигурой;
• недостаточное естественное освещение: этот недостаток теряет актуальность с распространением мансардных окон, пригодных для монтажа в кровлю крыши, также активно используется панорамное остекление (конструкция с витражами обойдется дорого, но в уюте и оригинальности ей не будет равных);
• сложно выделить место для автономного отопления: в дачном домике в начале сезона можно обойтись радиатором или воздушным обогревателем, а вот для постоянного проживания потребуется основательный проект или буржуйка;
• сложность внутренней планировки;
• использование срощенных балок: из-за большой длины стропил невозможно использовать цельные балки.

Следует отметить, что ощутимая потеря площади наблюдается в домах с углом наклона крыши менее 50 градусов. Там же, где наклон скатов составляет более 60 градусов, человек может стоять в полный рост всего в 1 метре от стены. По расчетам домовладельца при основании 6 на 6 метров можно получить 24 м2 жилой площади со стандартными потолками только на первом этаже, что достаточно для планировки студии. На втором этаже можно оборудовать уютное спальное место.

Сторонники треугольных домов главным аргументом своего выбора называют скорость возведения. Противники же идеи аргументируют свою позицию обманчивой экономией на строительных материалах и теснотой жилого помещения. Чтобы лучше разобраться в этом вопросе, ознакомимся с готовыми проектами и рассмотрим подробно технологию строительства.

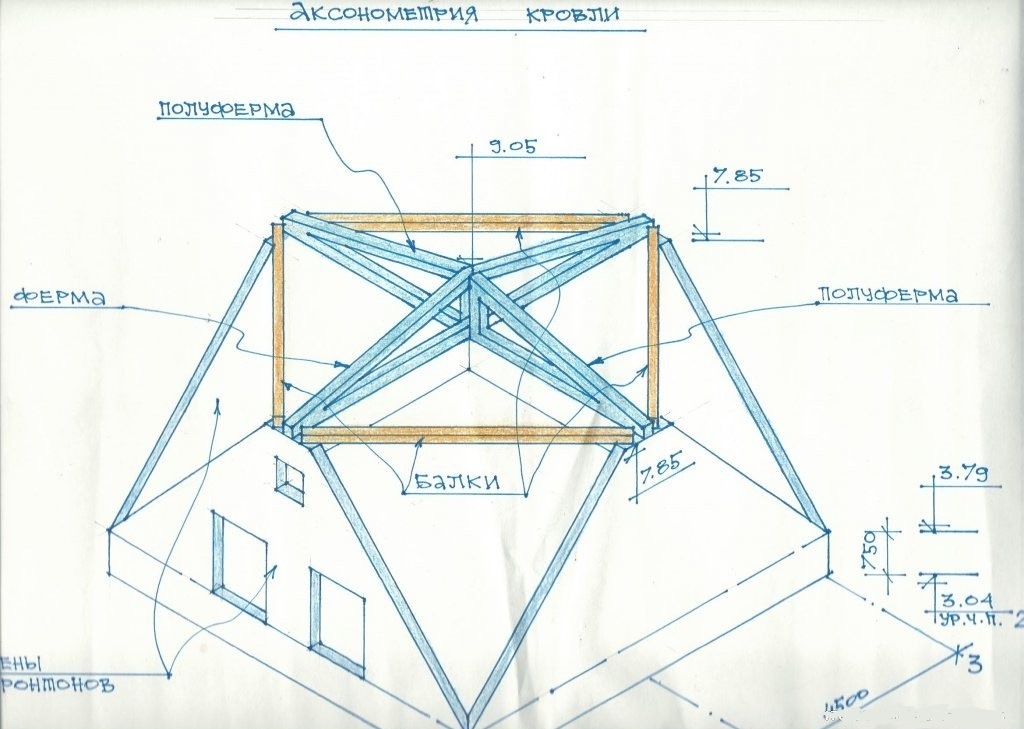

Проектирование

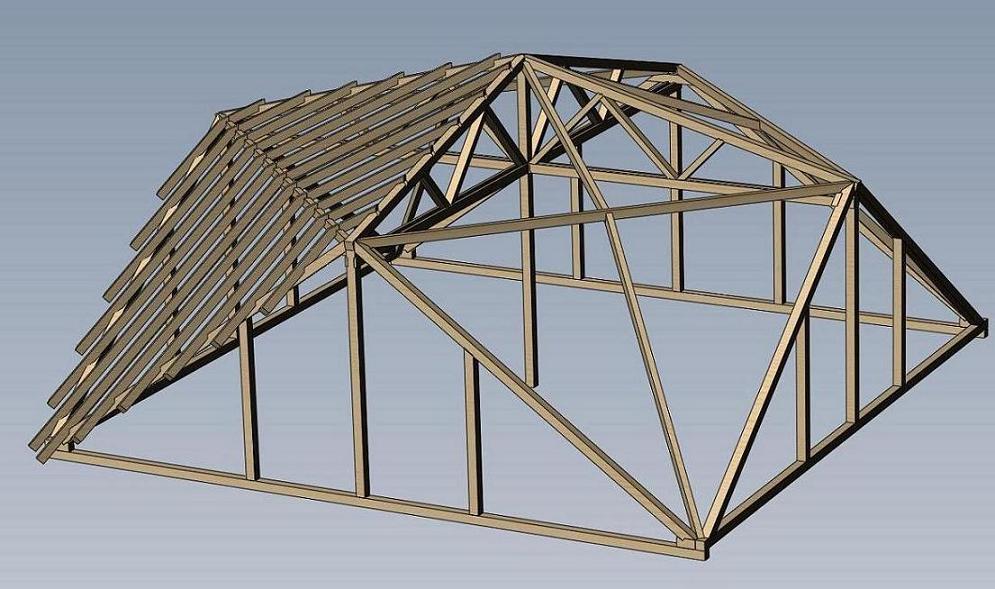

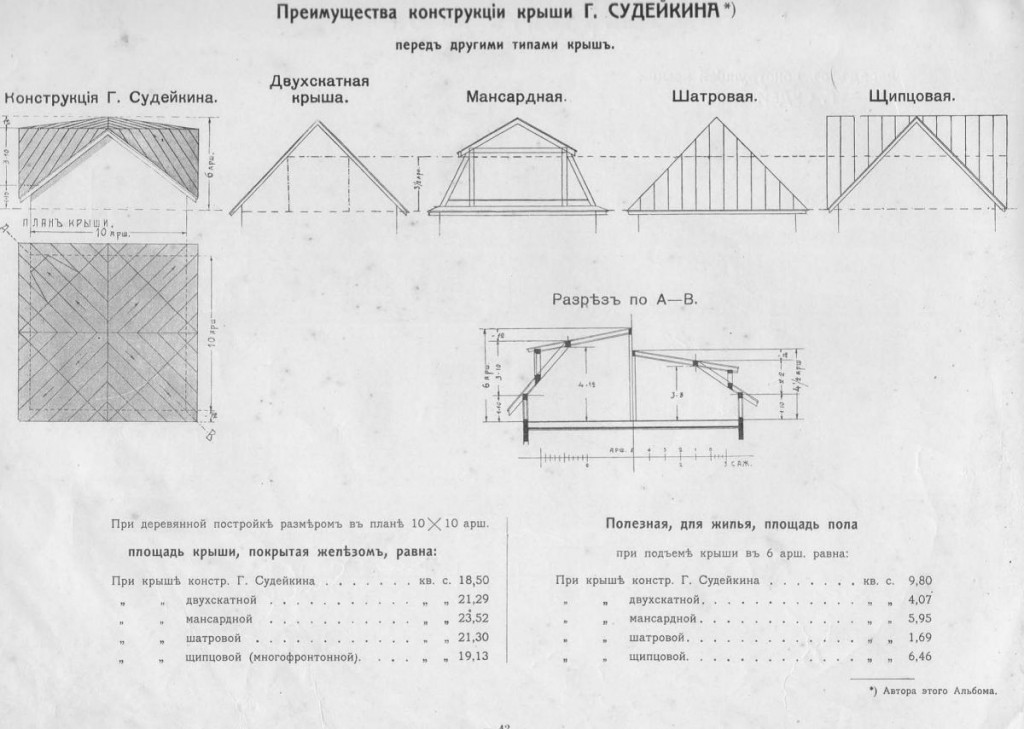

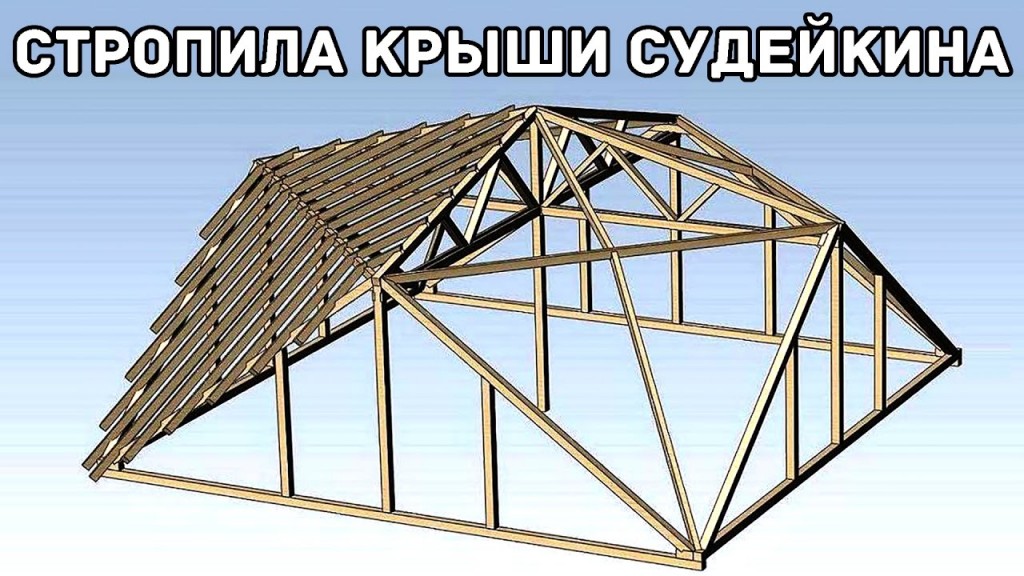

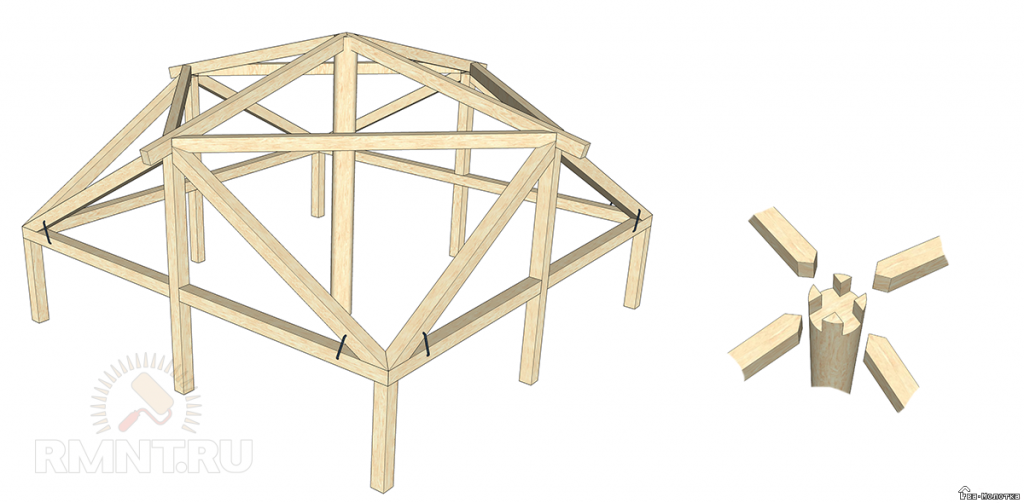

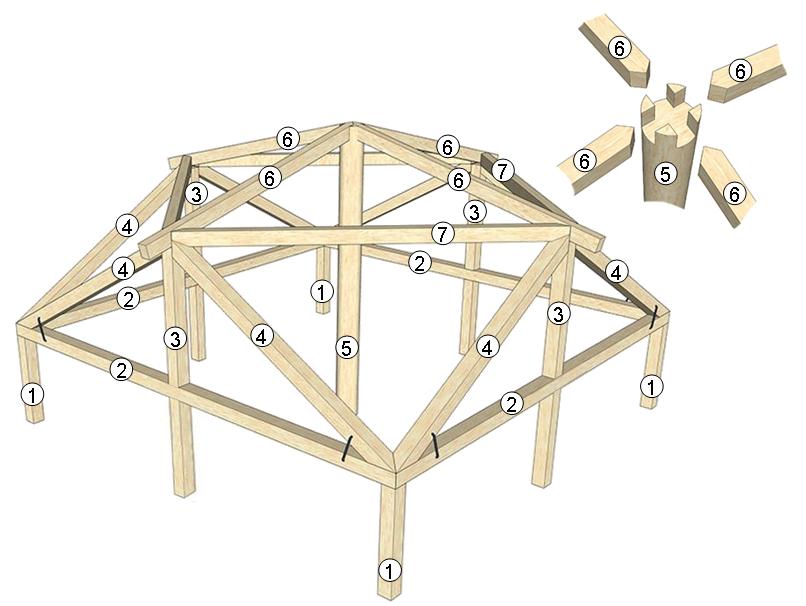

Надо отметить, что технология возведения конструкций Судейкина довольно сложна, так как предполагает ручное изготовление опорных деталей кровли. Это связано с тем, что данный проект крыши достаточно редок и пока не подлежит серийному изготовлению. Кроме того требуется точный расчет конструкций, сделать который под силу только профессиональному архитектору. Мы с радостью возьмем на себя подготовку проекта крыши Судейкина и готовы оснастить Ваш дом оригинальной конструкцией, которая выгодно отличается от остальных видов кровли.

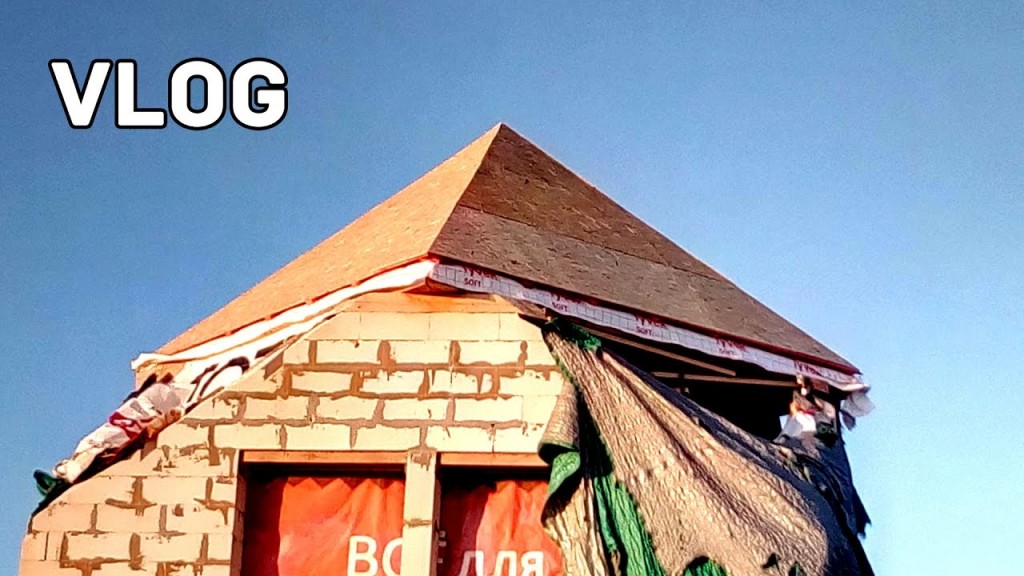

В каких случаях сооружают шатровую крышу

Сложная конструкция шатровой крыши пользуется популярностью среди загородных застройщиков. Шатровую крышу выбирают для малоэтажных домов, беседок и других хозяйственных построек. Главное условие – внешние стены строения должны быть одинаковой длины.

Для зданий прямоугольной формы чаще выбирают вальмовую крышу, шатровую из 4-х скатов возвести сложнее. Вальмовая отличается от шатровой тем, что вместо одной точки (узла) в верху конструкции используют конёк (самый высокий горизонтальный продолговатый элемент).

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система. В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы. Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью. Если вы планируете жилую мансарду или просто утепленный чердак, то расстояние между стропилами лучше всего оставлять, учитывая размеры утеплительного материала. Если вы будете укладывать цельные листы или пары листов утеплителя между стропилами, то подрезку можно будет не выполнять.

Висячая стропильная система

Основные принципы установки стропильной системы:

1. Установка начинается с фронтонов, то есть торцевых частей кровли.
2. Установив стропила на торцах, необходимо протянуть между их коньками веревку, и по ней ориентируемся при выставлении по вертикали промежуточных стропил.
3. Стропильные ноги обязательно вставляем в пазы. Для фиксации применяем комплексный крепеж: поперечное смещение стропила будет ограничиваться стальным кронштейном, а продольное – скобами, которыми стропило фиксируется к мауэрлату.
4. Стропила должны выступать за периметр здания, при этом величина этого выступа (его называют свесом либо вылетом стропил) должна быть около 40 см. Это необходимо для защиты стены от стекающей по кровле дождевой или талой воды.
5. Вылет стропил можно сделать и по другому: за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой», которая крепится к стропилу с помощью гвоздей через деревянную прокладку – небольшой отрезок доски. При этом «кобылка» позволяет облегчить и удешевить конструкцию, а при необходимости заменить ее достаточно поменять несколько досок, чем сам стропильный брус.
6. Нижние части стропил закрепляются обвязкой, являющейся основанием для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.

Важно: Если появилась необходимость нарастить стропильные ноги, укладываем два бруса внакладку с нахлестом не менее метра и фиксируем .шпильками диаметром от 8 до 12 мм.

Висячая стропильная система соединение

Чтобы соединить стропила между собой, необходимо использовать по 2 шпильки вставляемые в предварительно просверленные отверстия. Использовать надо минимум 2 шпильки, чтобы предупредить вращение стропил вокруг оси шпильки.

Висячие стропила обязательно соединяются поперечным брусом – затяжкой – в результате чего получается буква «А». Для затяжки используется доска 50х100 или 50х150 мм, которая крепится к стропилам саморезами. Затяжка может состоять и из 3 х досок 30х100 мм, которые располагают с обеих сторон стропила. Стропильные фермы в верхней части закрепляются с помощью продольного конькового бруса или коньковой доски. Чтобы избежать прогиб затяжки при существенном расстоянии между стропилами, соединяем коньковый брус с затяжкой с помощью дополнительным обрезком доски. Это также усилит верхний стропильный узел.

Русский Фахверк: соединения для стропильных систем

Гидроизоляция

Укладывается непосредственно на стропильные ноги при помощи мелких гвоздей или строительного степлера. Работы следует проводить снизу верх с перекрытием нижнего слоя на 10-15 см, чтобы исключить попадание влаги под материал. Натяжение должно быть достаточно сильным для того чтобы влага не скапливалась на поверхности – провисание не должно превышать 2 см. Тем не менее, не стоит слишком сильно воздействовать материал, поскольку его легко повредить.

Рекомендуется использовать высококачественную пародиффузионную мембрану, которая помимо влагозащиты обеспечивает парообмен и способствует созданию благоприятного подкровельного микроклимата. Швы следует обязательно обрабатывать герметизирующей лентой.

Натуральная кровля: Деревянная, Дерновая, Камышовая, Медная, Сланцевая, Черепичная кровля

Черепица — штучный кровельный материал из обожженной  при 1000 гр.С глины.

Черепица имеет форму прямоугольников, снабженных выступами и впадинами для крепления на обрешетке (пазовой (замковой)), или форму 1/2 усеченного конуса, или плоской («бобровый хвост»). Черепица укладывается выпуклостями вверх (верхний ряд) и выпуклостями вниз (нижний ряд).

Плитки первого типа «цепляются» не только за обрешетку с помощью специальных выступов, но и за пазы (замки) соседних плиток (обычно пазов два — вертикальный и горизонтальный).

Каждый замок дает плитке возможность перемещаться на 3-4 мм, за счет чего черепичная кровля легко переносит температурные расширения и сжатия, усадку здания и т.п. При монтаже «бобрового хвоста» каждая плитка из верхнего ряда накрывает собой стык двух других в нижнем ряду.

На сегодняшний день черепица  продолжает прочно занимать свою нишу на рынке строительных материалов.  Натуральная черепица является одним из самых популярных кровельных материалов в Европе.

Черепица одинаково хорошо смотрится как на восстановленных домах, представляющих историческую ценность, так и на новостройках. Одно из главных достоинств керамической черепицы — нарядная «внешность». Керамическую черепицу отличает особенная долговечность — более 100 лет. Различают черепицу с покрытием и без него.

Состав исходного сырья и температура обжига определяют цвет плитки без покрытия. Характерный красный цвет получается благодаря большому содержанию в глине оксидов железа.

Бывает черепица темно-коричневого или серовато-черного цвета, которая получается в результате двойного обжига: первый раз обычным способом, второй (восстановительный) — в печи с меньшей температурой (около 800С) и при отсутствии кислорода.

Черепичная кровля является самой декоративной из всех кровель. Кроме того, она долговечна, огнестойка и легка в эксплуатации: ремонт такой кровли, как правило, заключается в замене отдельных, пришедших в негодность, черепиц. Но черепичная кровля обладает довольно большой массой, поэтому конструкция крыши под нее должна быть более прочной. Уклон черепичной кровли — 40-45 гр.

Обрешетку под черепичную кровлю делают из досок или брусков сечением 50х50 или 60х40 мм, укладывая их вдоль карниза. Шаг обрешетки зависит от размеров черепицы. Доски или бруски надо располагать так, чтобы вышележащая черепица легко входила в венчик нижележащей и чтобы количество черепиц, уложенных как вдоль, так и поперек крыши, равнялось бы целому числу.

Прибивают бруски в направлении от конька к карнизу. После того как обрешетка будет готова, по краю карниза укладывают доски шириной 150 мм с прикрепленной по карнизному краю уравнительной рейкой. Черепица поднимается на крышу и раскладывается так, чтобы ее можно было укладывать сразу в 2-3 рядах.  Для складирования материала используют ходовые мостики длиной 5 м.

Все работы кровельщик выполняет, сидя на треугольной скамейке, закрепленной за обрешетины.

Преимущества

• Долговечность, надежность (срок службы до 100 лет)
• Высокие декоративные качества (формы, большой выбор цветов)
• Экологичность (сырье — натуральные природные компоненты: керамическая черепица и цементно-песчаная черепица)
• Пожаробезопасный материал (несгораемость, высокая огнестойкость)
• Шумоизоляция (дождь, град, шум с улицы)
• Теплоизоляция (меньшая теплопроводность по сравнению с металлом)
• Высокая морозостойкость (не менее 1000 циклов)
• Высокие эксплуатационные характеристики:
• Водонепроницаемость
• Низкое влагопоглощение
• Высокая прочность на изгиб
• Устойчивость к негативному воздействию окружающей среды (химические соединения, ультрафиолет)
• Простота обустройства кровли:
• Черепица не крепится напрямую к обрешетке — быстрота установки и возможность замены отдельных элементов
• Удобное перемещение по крыше — черепица выдерживает вес человека
• Штучный материал, что позволяет монтировать даже сложные участки кровли
• Черепица имеет только два вертикальных замка (нет горизонтального), следовательно, вариативный шаг обрешетки — возможность легко исправлять допущенные ошибки
• Отработанная технология укладки

Недостатки

• Большая масса черепичной кровли (конструкция крыши под нее должна быть более мощной)

Натуральные кровельные материалы:

Несущие элементы крыши выполняют из брусьев, бревен и досок. В соответствии с выбранным материалом определяют и способ сочленения отдельных элементов крыши.

Основные несущие элементы крыши:стойка; ригель; стропильная нога; подкос; перекрытие; мауэрлат; распорка; бабка; затяжка; прогон; шпала; балка. Основными несущими элементами крыши являются: мауэрлат, стропила и обрешетка.

Кроме того, в конструкции крыши присутствуют дополнительные крепежные элементы (ригели, стойки, подкосы, распорки и т.д.), служащие для придания жесткости стропильной ферме.

Типы двускатных крыш

трёх типов:

• симметричная;
• с разными углами наклона скатов;
• ломаная щипцовая (мансардная).

Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.

Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо утеплить мансарду.

Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.

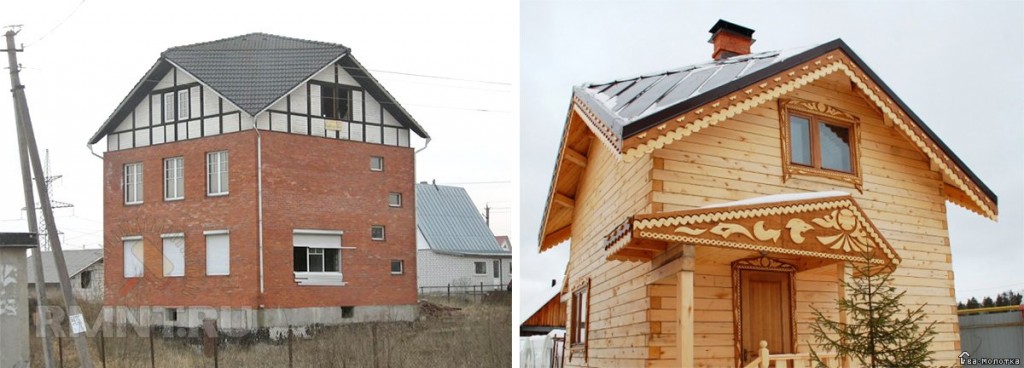

Симметричная двускатная крыша

распространённыйкоттеджей.

Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.

При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.

Отлично подходит для такой конструкции в качестве кровли профнастил – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.

Двускатная крыша с разными углами наклона скатов

45 градусов,обустроитьжилое

При возведении асимметричной двускатной крыши необходимо произвести правильные расчёты, так как нагрузка на стены и основание дома в такой конструкции будет распределяться неравномерно.

Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.

Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.

Ломаная щипцовая, или мансардная крыша

второйкомнатами.

В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.

Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.

В качестве кровельного покрытия используются металлочерепица и другие материалы.

Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции.

• ендов;
• фронтонов;
• рёбер;
• щипцов.

Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.

Ломанная крыша: все для уюта мансарды

Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:

• На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
• На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
• Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
• Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
• Утеплить такую крышу сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Советы и рекомендации

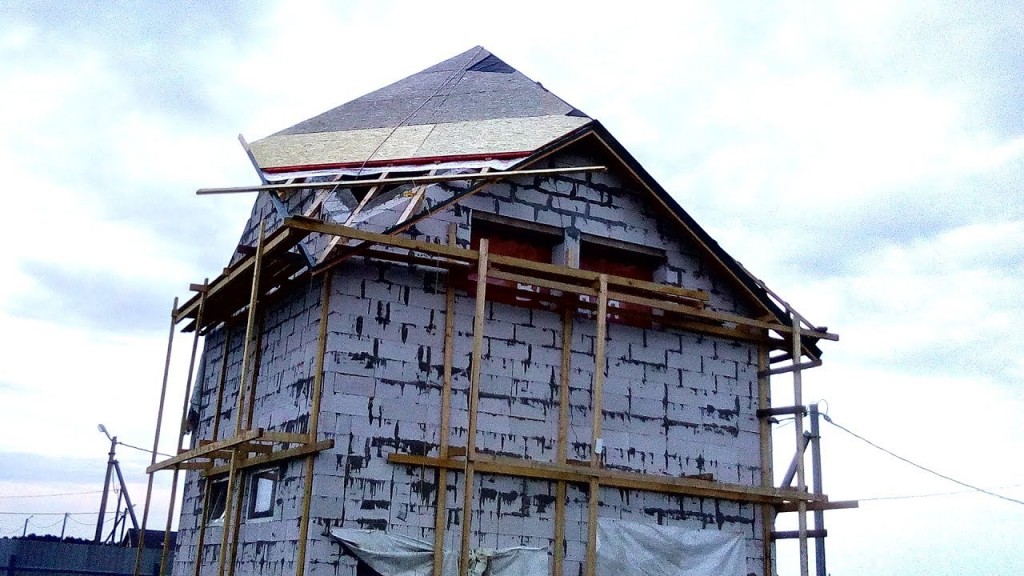

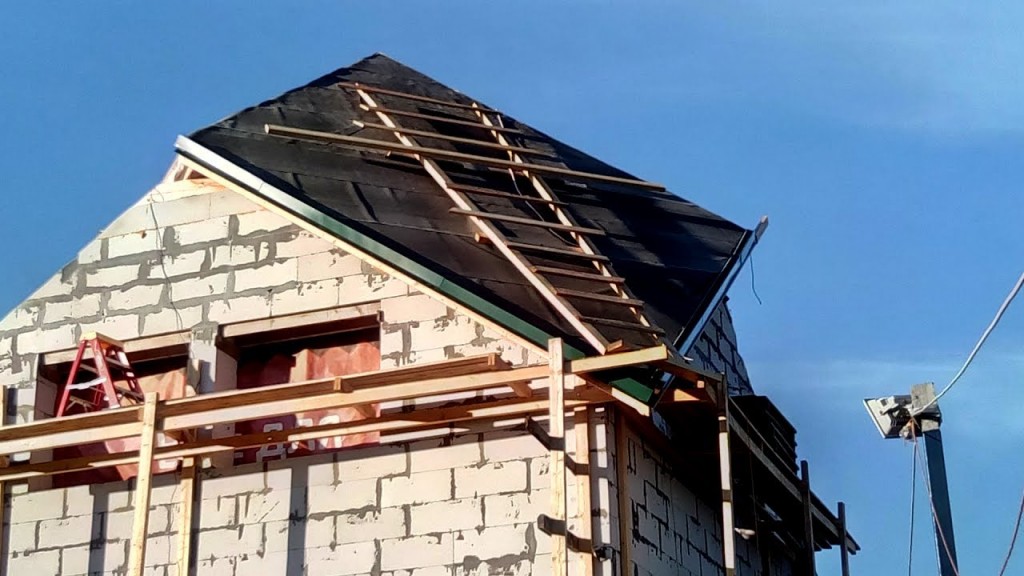

При строительстве дома по проекту Судейкина своими руками, главное – правильно выбрать материал. В данном случае многие специалисты рекомендуют выбирать материалы, которые при необходимости можно будет разрезать довольно быстро, например, гибкую черепицу либо профнастил.

Процесс укладки кровельных и теплоизоляционных материалов происходит таким же образом, что и при обустройстве односкатных и двускатных конструкций.

Кроме этого, рекомендуется учитывать тот факт, что большинство деталей, используемых в процессе строительства, не изготовляются серийно, именно поэтому стоит понимать, что большую часть монтажа придется выполнять самостоятельно вручную.

Проведение расчетов рекомендуется доверить профессионалу. Обусловлено это тем, что при допущении малейшей ошибки конструкция будет испорчена и желаемого результата достигнуто не будет.

Источники

• -dom/
• -sudeykina-foto-raschet
• -i-krovlya/

[свернуть]

Устройство

Рубленный или самцовый фронтон – это стена, располагающаяся между скатами кровли, которую изготовляют из того же материала, что и стены сруба, бревна или бруса. Для возведения необходимы прочные, здоровые бревна с сечением 230-250 мм, предварительно обработанные антисептическими пропитками. Самцовые фронтоны устанавливают на крайних стенах сруба или делают небольшое смещение внутрь, чтобы обустроить балкон. Рубленная конструкция состоит з следующих элементов:

• Самцы. Этим термином обозначают бревна, из которых рубят фронтон. Они имеют разную длину, так как каждый последующий самец короче предыдущего. Чтобы установить самец на крайний венец сруба, в нем с помощью бензопилы и тесала изготавливают полукруглый желоб. При этом важно, чтобы между бревнами обеспечивалось полное прилегание.
• Рядовые слеги. Слегами называют бревна, прирубаемые к самцам, которые связывают фронтоны для обеспечения жёсткости конструкции. Они необходимы для возведения традиционной слеговой стропильной системы. Если расстояние между фронтона не превышает 6 м, то слеги рубят на строительном участке, в противном случае их изготавливают вместе со срубом.
• Князевая слега. Князевой называют слегу, устанавливаемую на верхний самец. Она связывает верхние части фронтонов между собой, по сути являясь коньком крыши. На князевой слеге выполняется вязка стропильных ног, поэтому она должна быть прочной и выдерживать большой вес. Если прогон между фронтонами превышает 6 м, устанавливается сдвоенная слега. Считается, что для коньковой балки лучше использовать именно простое нецилндрованное бревно, так как оно обладает большей прочностью.

Важно! Сборка рубленного фронтона выполняется с использованием межвенцового уплотнителя. В этой роли обычно выступает джут, мох, пакля, волокно льна. Эти материалы уплотняют щели, возникающие в процессе усадки сруба, предотвращая теплопотери. Традиционно пространство между самцами прокладывали мхом, сейчас он считает самым дорогим уплотнителем. Поэтому чаще используются более дешевые, но настолько же эффективные ленточные материале на основе джута и льноволокна.

Висячая стропильная система

Выносные стропила (висячие) обладают лишь двумя точками опоры для каждой из пар стропильных ног. Такими точками опоры обычно являются несущие стены дома. В данном случае стропильные ноги работают и на изгиб, и на сжатие. Они должны опираться не непосредственно на стены, а на мауэрлат — это толстый опорный брус из дерева или конструкция из скрепленных между собой досок, крепко закрепленный на торце несущих стен.

Стропильные ноги крепят к мауэрлату при помощи врубки. Стропило также фиксируется дополнительно – кронштейном или скобой. Конструкция системы обеспечивает распирающее усилие, передающееся стеновому ограждению. Самым распространенным способом компенсации распирания является создание затяжки, соединяющей каждую пару стропил в нижней части. Обычно затяжку ставят в самом низу, в этом случае она является еще и перекрытием. Если же затяжка расположена выше, она должна быть более мощной, поскольку нагрузка на нее значительно возрастает. Помимо того, что этот элемент компенсирует распирающее усилие, она еще и не позволяет разъезжаться стропильным ногам.

Процесс крепления стропил на односкатной крыше:

Изготовление стропильной системы

Монтаж трёхскатной кровли удобнее будет производить при наличии схематического чертежа, где отмечают расположение всех стропильных ног.

Схематический чертёж с расположением всех стропильных ног

Этапы работ

• Для начала потребуется создать соединение конца конькового бруса со стойкой системы (балкой), чтобы получить конструкцию, имеющую опору. Она будет служить основой для соединения диагональных стропил.
• Монтаж стойки производят на потолочную балку, затяжку, чердачную доску. Основное требование — учитывать особенности чердака. Будет ли он представлять из себя жилое помещение или нет, отапливаемое или холодное. Большую надёжность креплению придаст завершение его ригелями и специальными подкосами.
• После этого приступают к монтажу стропильной системы. Установку балок производят с помощью специальных нарожников, а ещё шпренгельных ферм, в случае наличия большого пролета.

Можно исключить установку шпренгельных ферм, в зависимости от способа использования чердака и формы будущей крыши.

• Стропильные ноги необходимо установить с некоторым шагом в пределах от 60 до 90 см. Определение расстояния между ними будет зависеть от размера листа кровельного покрытия, а также от материала. Шаг стропильных ног ещё зависит от того, будет ли утепляться чердачное помещение или нет.

Утеплитель имеет немалый вес, который необходимо учитывать при монтаже стропильной системы.

• Конёк необходимо подобрать с размером, зависящим от того, с каким уклоном будет монтироваться крыша. Вальма — скат, имеющий треугольную форму, его формируют две-три стропильные ноги. В случае, если подразумевается устройство мансардных окон, потребуется установка дополнительно диагональных стропил. Они будут выступать в качестве поддержки для отверстий под оконные проёмы. Если же установка диагональных балок не представляется возможной, то есть и другой вариант укрепления системы — дополнительно устанавливается три стропила.
• Стропильные ноги диагонального расположения монтируют с упором на брус мауэрлата. Сделать это необходимо, сохранив прямой угол. Такая установка будет гарантией правильной работы стропильной системы и долговечности кровельного пирога.
• В случае, если необходимо перекрыть небольшой пролет, то работы можно произвести при помощи нарожников или ригелей. Они будут выступать в качестве отличного каркаса для укладки досок обрешётки и монтажа кровельного покрытия.
• При монтаже стропильных ног на брус мауэрлата потребуется создать врубки. Этот своеобразный вид крепления состоит в том, чтобы сделать небольшие зазубрины на досках стропильных ног глубиной, не превышающей одну четверть ширины балки мауэртата.
• Чтобы не произошло ухудшение несущей способности системы, необходимо произвести врубки только на стропильных ногах, оставив целым брус мауэрлата. Ошибка в установке может привести к значительному ослаблению кровельного пирога.
• Когда все диагональные опоры смонтированы, необходимо организовать свес крыши. Он должен превышать 50 см. Больший свес обеспечивают увеличением выпуска стропил.
