Как правильно сделать крышу дома своими руками

Какие бывают двускатные крыши и в чем их преимущество

Беседка может быть сделана из самых разных материалов. То же касается и крыши для нее. Самый распространенный вариант – это дерево. Хотя, ниже приводятся и другие материалы, из которых делается крыша:

• металл;
• камень;
• кирпич.

А ниже приводится схема того, как выглядит двухскатная крыша с висячими стропилами для беседки.

Как видно, устройство не так уж сложно, как может показаться на первый взгляд. После создания на обрешетку может быть помещен любой кровельный материал: профнастил, онудулин, шифер, рубероид, гибкая черепица, металлочерепица, поликарбонат, дранка или камыш. Это уже на усмотрение хозяина.

Что касается явных преимуществ, то можно отметить следующие:

1. Двускатная крыша может быть сделана своими руками в одиночку.
2. Для возведения потребуются простые инструменты и базовые знания.
3. Конструкция будет иметь небольшой вес.
4. Проект не нужно согласовать с инженером.
5. Себестоимость двускатной крыши невысока.
6. Крыша проста и не позволит осадкам задерживаться на поверхности.

Для того чтобы сделать деревянную беседку с двускатной крышей своими руками, важно иметь простой чертеж или эскиз, благодаря которым работа будет выполнена правильно, быстро и без ошибок. Чертежи укажут на необходимое количество строительных материалов.

Выбор стропильной системы

Алгоритм крепления стропил во многом определяется типом стропильной системы. Баня в абсолютном большинстве случаев имеет небольшие размеры. Такие параметры, с одной стороны, упрощают и удешевляют стропильную систему, а с другой стороны, ограничивают выбор различных вариантов ее обустройства. В настоящее время для бань чаще всего используются следующие типы крыш и стропильных систем.

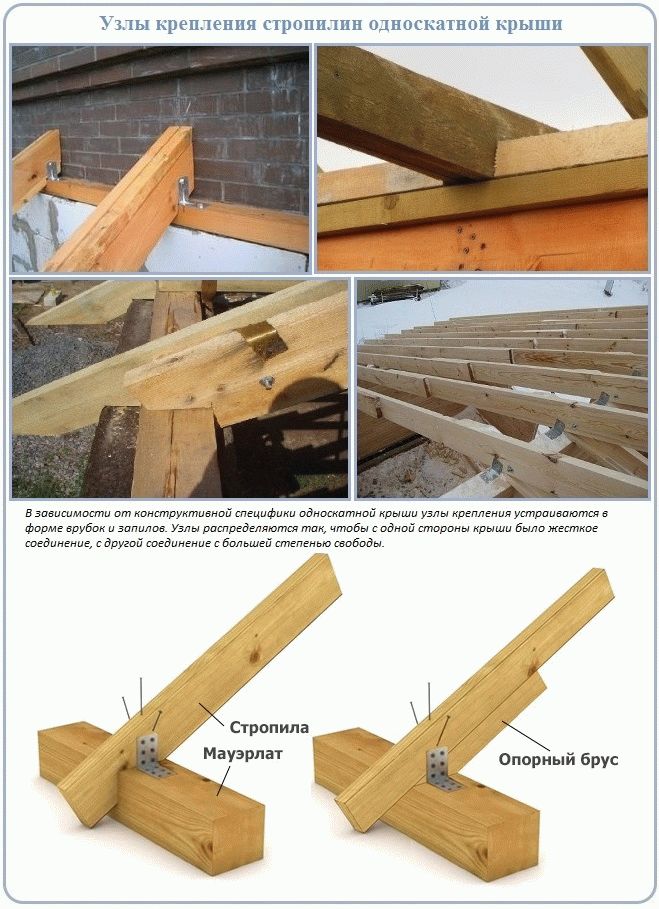

Стропила односкатной крыши

Таблица. Типы стропильных систем для бани.

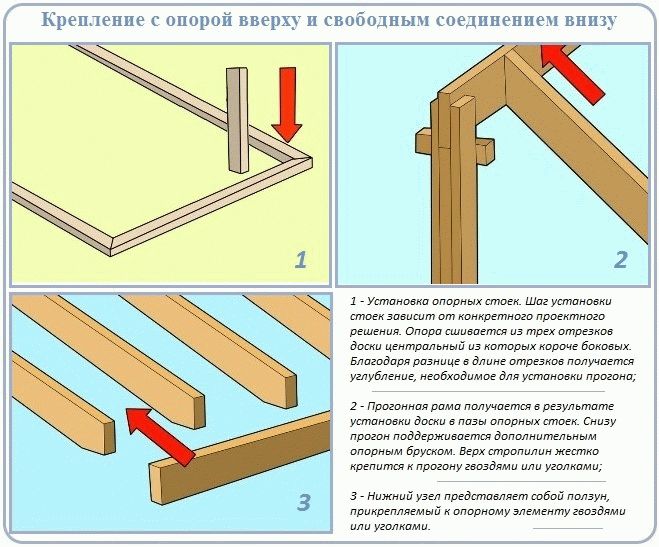

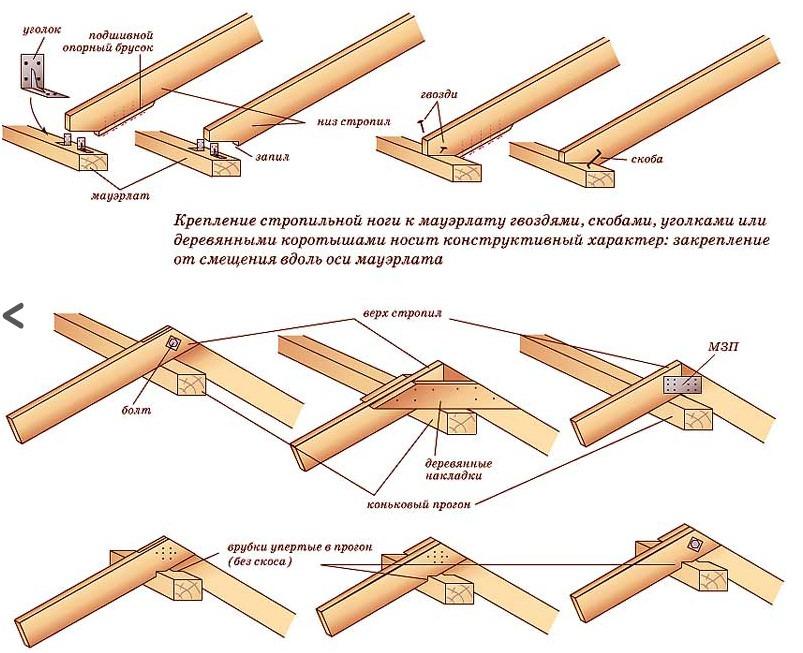

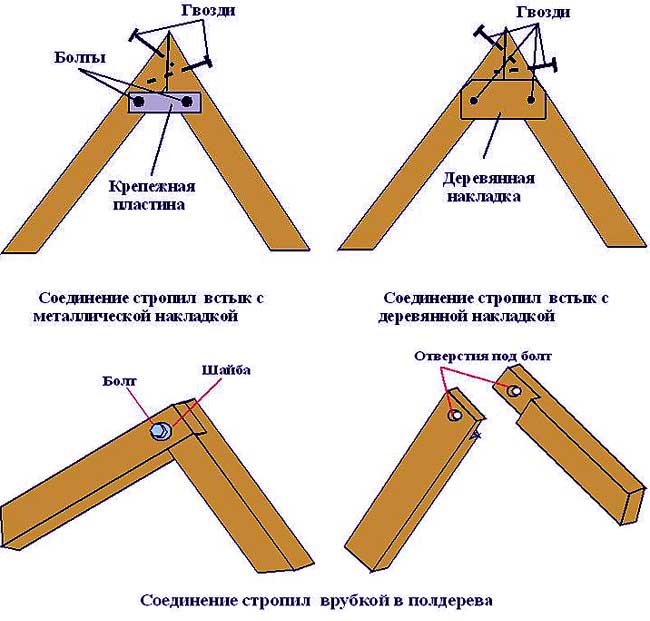

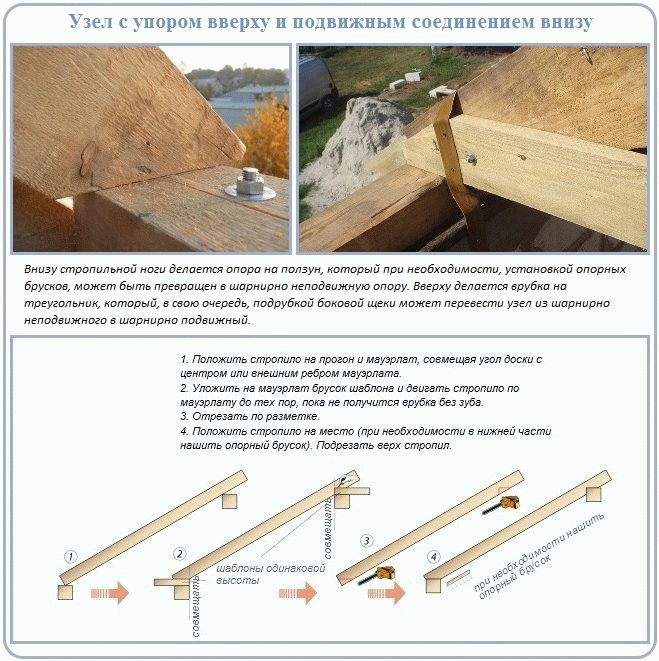

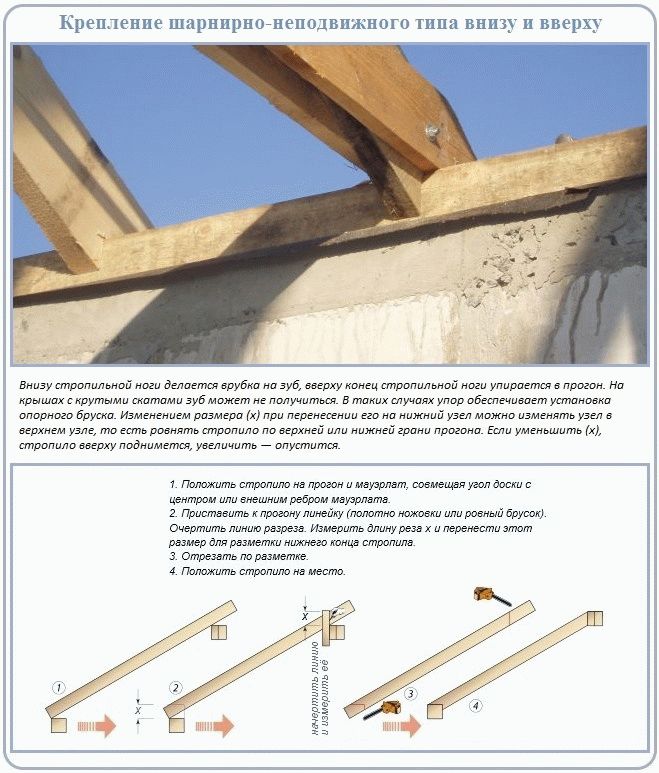

Способов крепления стропил существует довольно много, каждый мастер на месте определяется с решением, при этом принимаются к сведению особенности строения, пожелания застройщиков и квалификация исполнителя. Но самый важный фактор, влияющий на окончательное решение – выбранный метод фиксации стропильной системы должен быть максимально надежным.

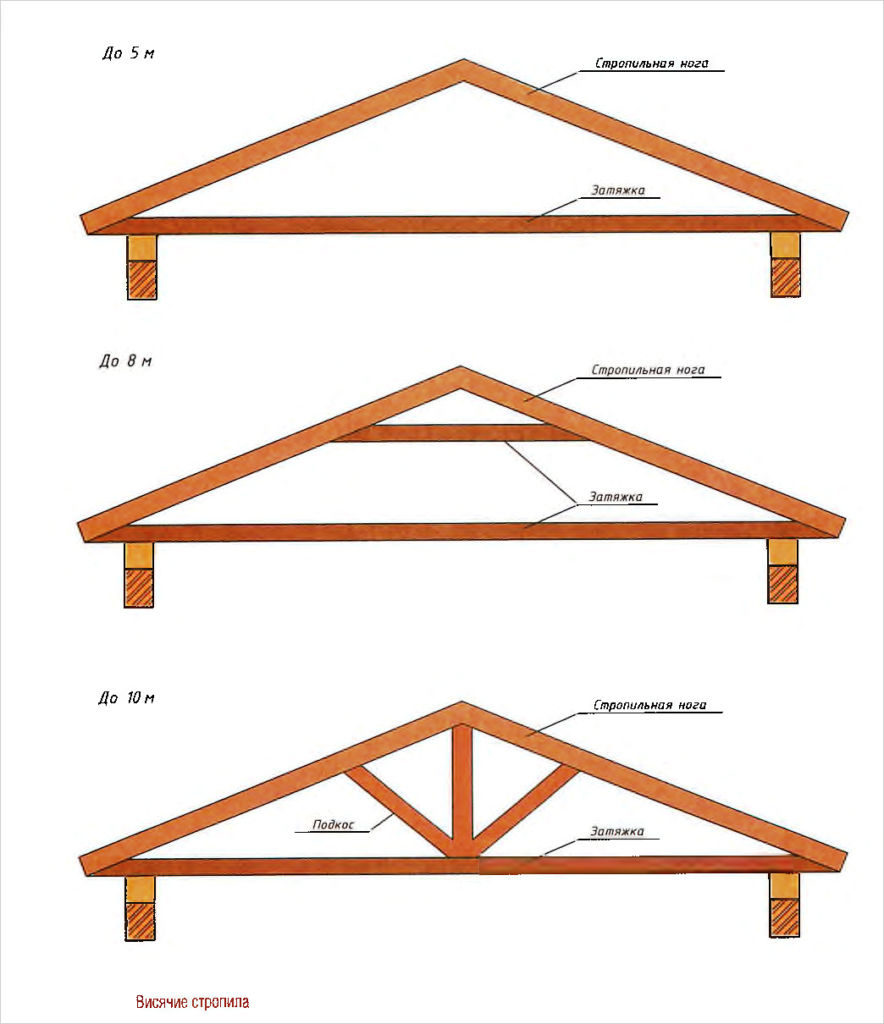

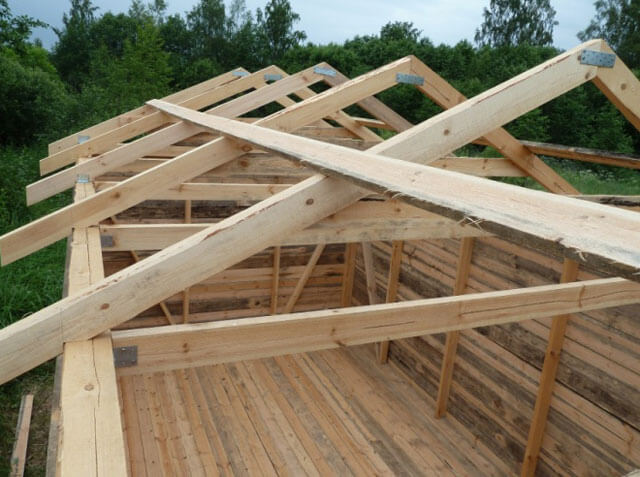

Крыша с висячими стропилами

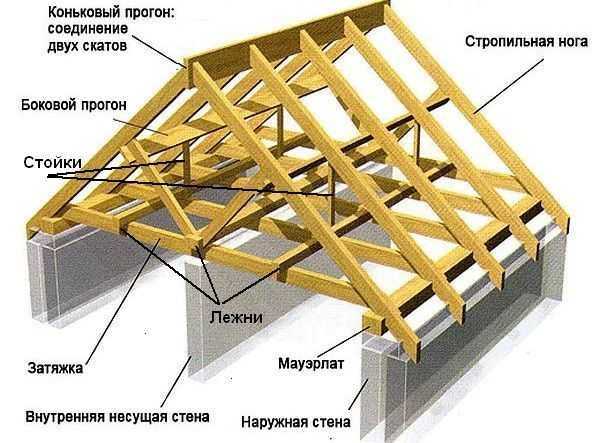

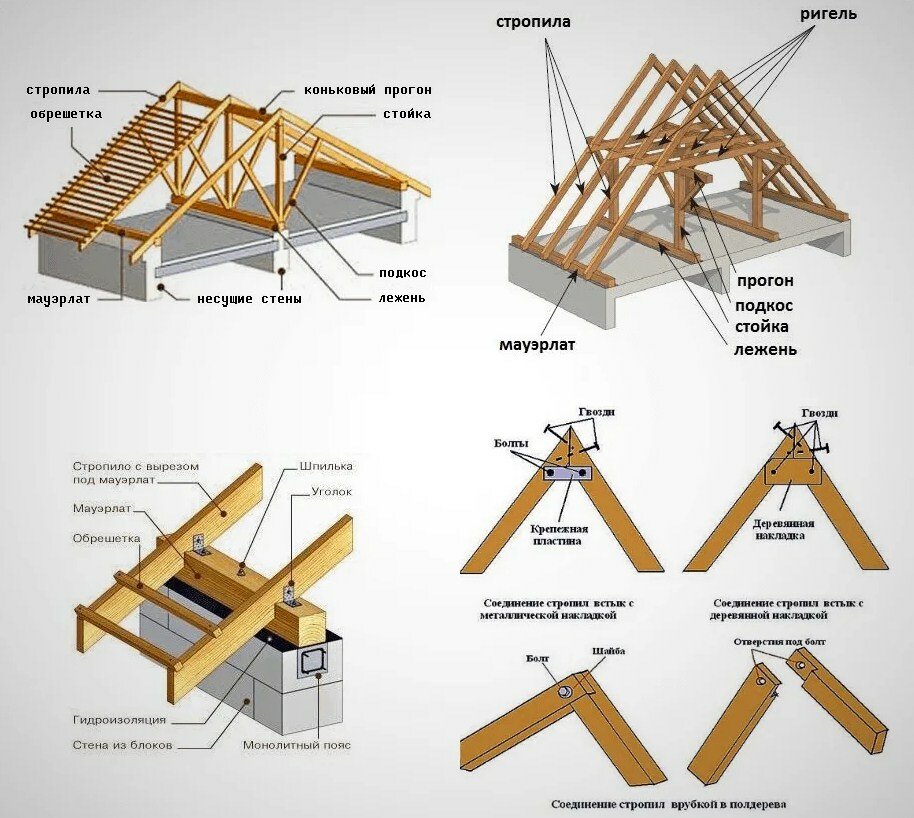

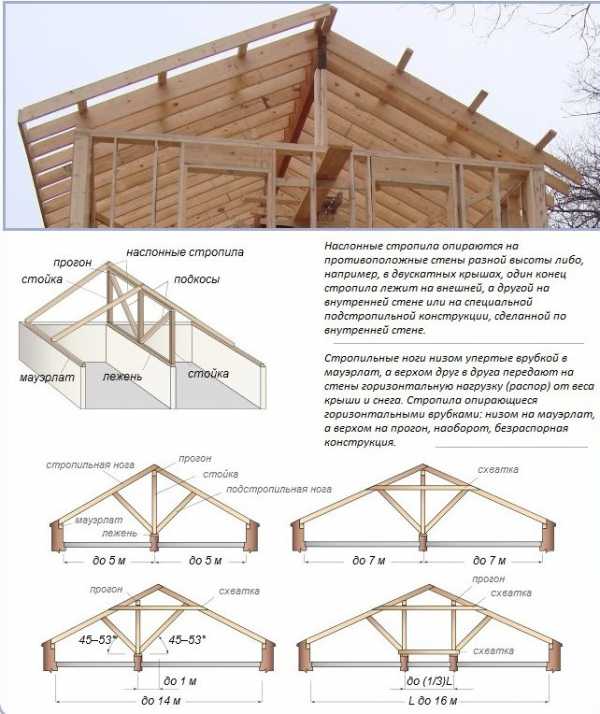

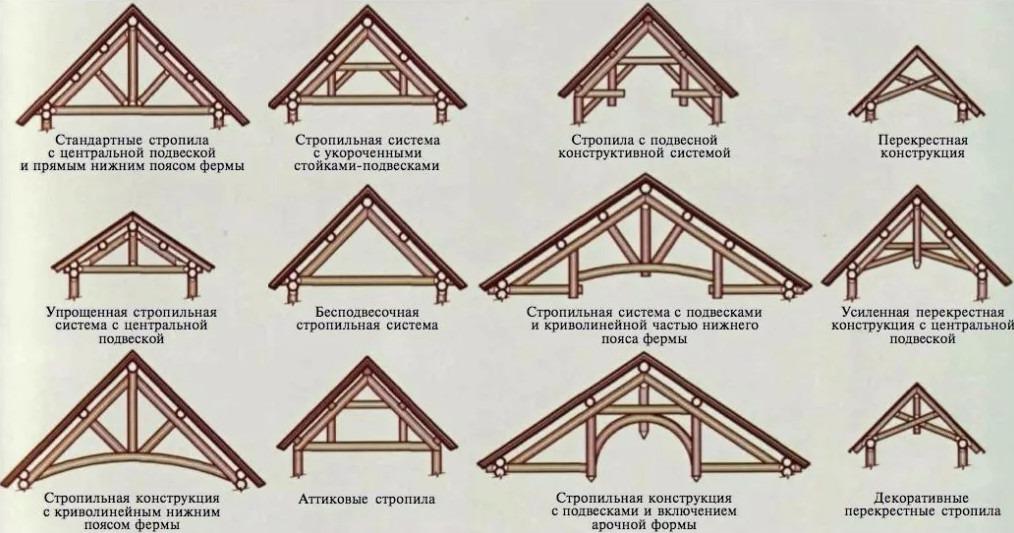

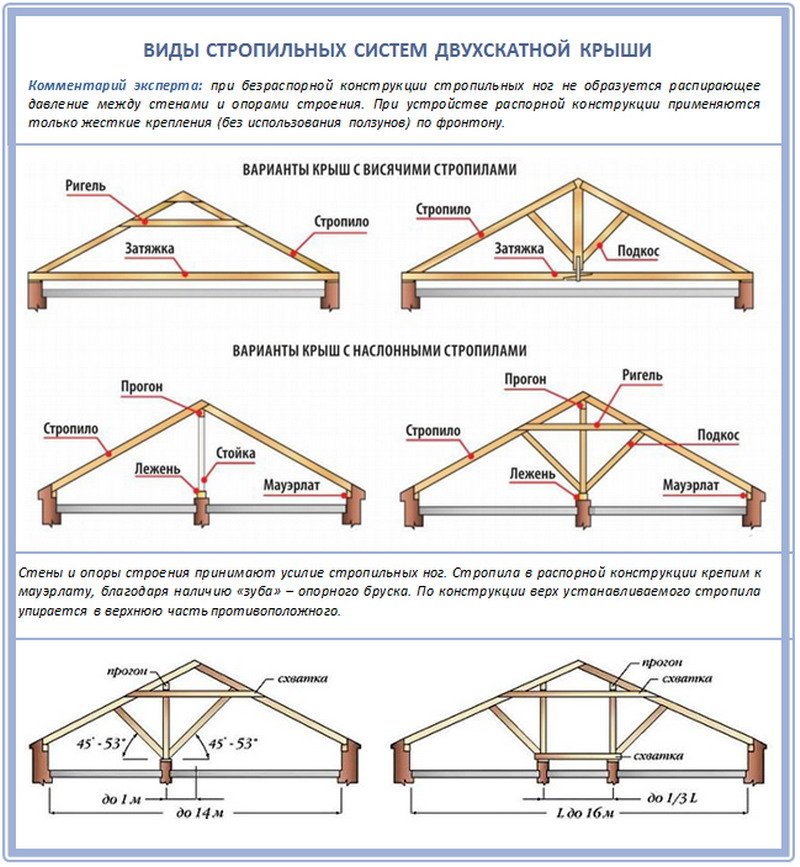

Варианты устройства стропильной системы двускатной крыши бани

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» – это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Строительство основы беседки

В ходе данной публикации мы будем рассматривать не только возведение односкатной крыши, но и беседки в целом. Поэтому первым этапом будет изучение характеристик будущей постройки, а затем и непосредственно возведение каркаса с обвязками.

Технические характеристики

Конечный результат строительства

• Размеры: 3 на 3 метра;
• Фундамент: столбчатый;
• Столбы: брус 100 на 120 мм (довольно нестандартное решение);
• Крыша: односкатная;
• Стропила и обрешетка: доска 25 на 100 мм (18 штук);
• Кровля: ондулин.

Интересным решением было использовать для стропильной системы одинаковые доски как для стропил, так и для обрешетки. Оказалось достаточно заготовить 18 досок, сложить их «в квадрат» на крыше и вся верхушка беседки оказалась почти готовой.

Фундамент и нижняя обвязка

Для строительства сооружения небольшого размера, в данном случае 3 на 3 метра, достаточно классических фундаментных блоков из кирпича. Готовые столбы промазываются битумом, поверх укладывается гидроизоляция — листы рубероида.

Столбчатый фундамент Готовая нижняя обвязка

Нижняя обвязка представляет из себя брус 100 на 100 мм, который соединяется по принципу «в половину дерева». Уложив обвязку по периметру, дополнительно крепится по центру будущего пола брус для удержания досок пола — лага.

Каркас и верхняя обвязка

Для создания каркаса используется нестандартный брус 100 на 120 мм. Размеры столбов некритичные, вполне достаточно использовать классические размеры 100 на 100 мм.

Крепление столбов осуществляется с помощью металлических уголков (если в магазине спросят, то берите минимум семидесятые). Дополнительно можно крепить столбы подпоркой — доски крепятся между нижней обвязкой и столбом (перед этим на концы доски отрезаются под углом, чтобы они ровно легли на деревянную поверхность).

Крепление столбов на металлические уголки Установленные столбы и верхняя обвязка

Верхняя обвязка выглядит не совсем стандартно. Обычно верхнее основание идентично нижнему — по периметру сооружения лежит брус. Так как крыша односкатная, было принято решение уложить только параллельные бруски друг напротив друга, после этого сразу же переходить к креплению стропил, об этом далее.

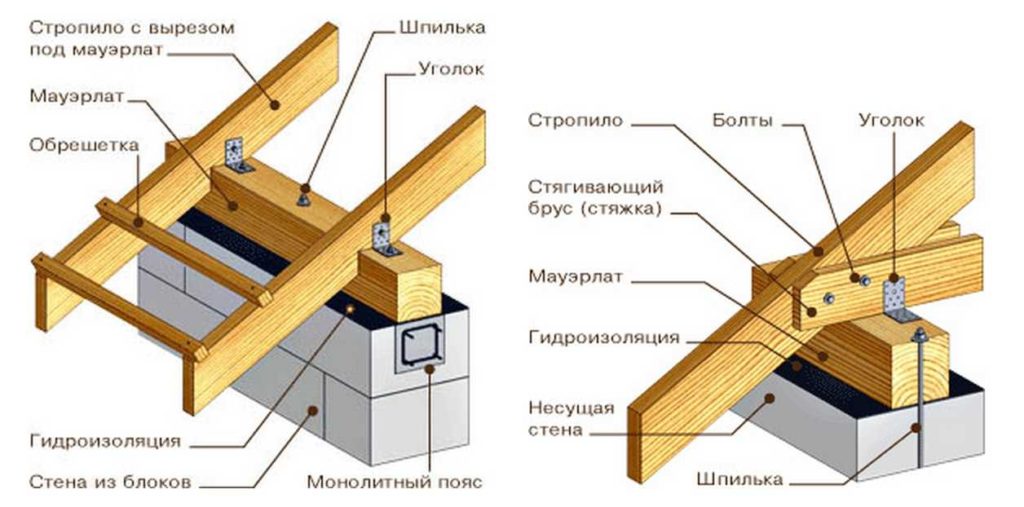

Монтаж мауэрлата

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

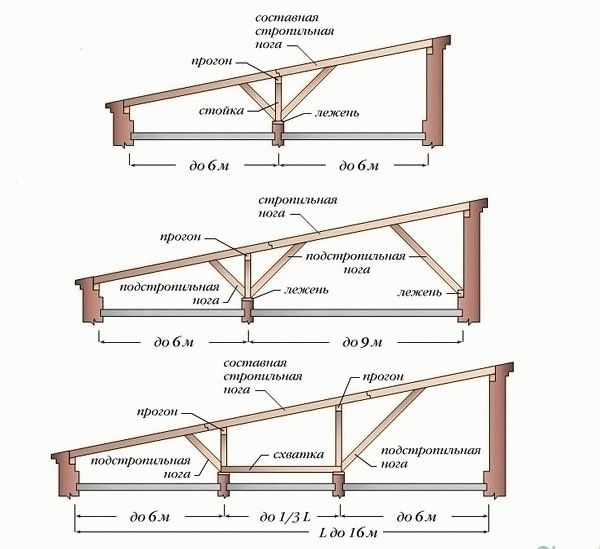

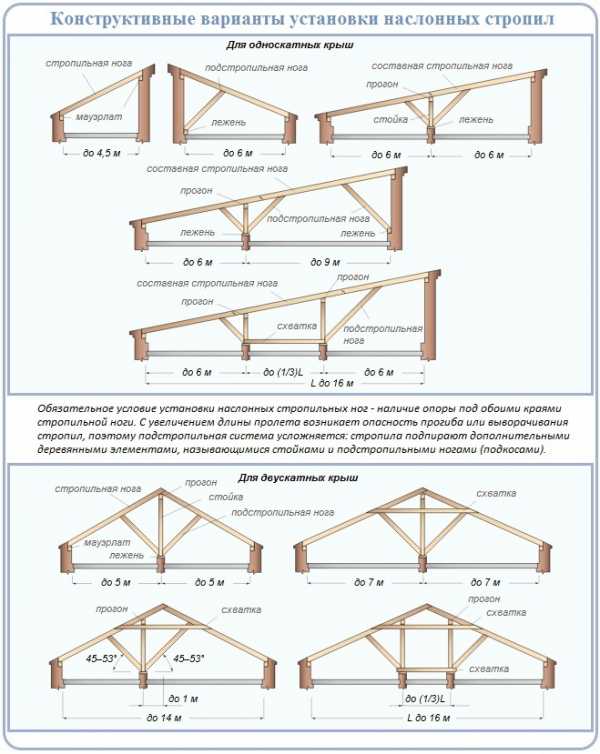

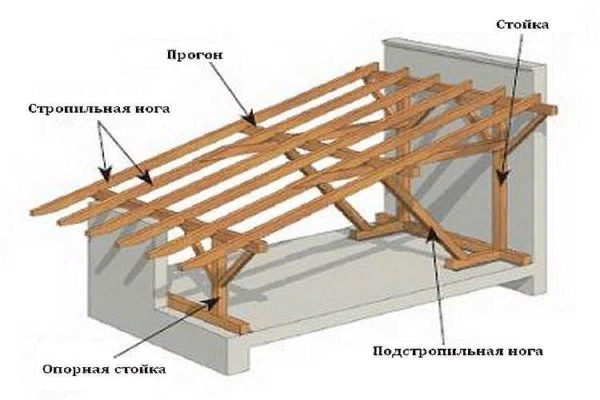

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

ВажноРасчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Совет Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

От чего зависит высота конька двускатной крыши

Как уже отмечалось выше, конёк — это верхняя горизонтальная часть крыши, образованная пересечением скатов. Определение высоты конька — одна из ключевых задач при проектировании крыши. Неверное решение влечёт за собой ряд проблем, связанных с дальнейшей эксплуатацией.

Чтобы рассчитать высоту конька крыши, опираются на следующие факторы.

1. Климатические условия региона. К ним относится среднегодовой уровень выпадения осадков, ветровая нагрузка и высота снежного покрова. Каждый фактор вносит свои коррективы при выборе высоты крыши. Так, затяжные снежные заносы и обильные дожди предполагают крутизну скатов более 45о, при этом осадки сходят с кровли довольно быстро, не успевая причинить повреждения. В степных зонах, где господствуют устойчивые ветры, принято возводить пологие крыши, с наклоном скатов не более 10–12о. Здесь кровля с низко-скатной конструкцией прослужит дольше и будет эффективнее сохранять тепло в доме.
2. Наличие или отсутствие чердачного помещения в конструкции дома. Так как двускатные кровли бывают двух типов — с чердаком или без него, при выборе угла наклона нужно учитывать дальнейшие этапы эксплуатации. Одним из самых распространённых вариантов обустройства чердачного помещения является мансарда. Для этого используют специальную конструкцию двухскатной крыши, которая называется ломаной и расширяет полезную площадь мансарды. Вариант без чердака чаще используют при строительстве гаражей, складских ангаров и тому подобных сооружений.

   Крыша без чердачного перекрытия увеличивает объём помещения, но имеет большие теплопотери

3. Вид кровельного материала. Знание свойств наружного покрытия влияет на оптимальный выбор уклона скатов и высоту конька. Вот несколько основных правил:
   • чем больше масса покрытия кровли, тем круче должен быть уклон скатов;
   • чем мельче элементы, из которых состоит покрытие (к примеру, черепица), тем выше поднимается конёк;
   • чем меньше угол наклона крыши, тем меньшее количество швов и стыков предполагается при монтаже покрытия (пологие крыши предпочтительно крыть рулонными материалами типа рубероида или крупными листами шифера).

     Чем плотнее кровельный материал и герметичнее его стыки, тем меньше может быть уклон крыши

Следует учитывать и тот факт, что поднятие конька сопровождается дополнительными финансовыми расходами. Например, конструкция с уклоном в 40–45 градусов обойдётся в 1,5–2 раза дороже, чем крыша со скатами в 10–12 градусов. При дальнейшем увеличении угла наклона стоимость возрастает в геометрической прогрессии.

Важность правильного определения высоты конька крыши в каждой конкретной ситуации трудно переоценить. Не осталась она и без внимания нормативных строительных документов.

Сборник правил и таблиц СНиП и СП подробно отражают требования, предъявляемые к строительству крыш в различных климатических зонах.

Там же регламентируются минимальные размеры эксплуатируемых чердаков (жилых мансард). Учитывается не только удобство помещения для жизнедеятельности человека, но и противопожарные нормы. Размеры чердака не должны быть меньше необходимого минимума для профилактики и технического обслуживания крыши — 1,5 м в высоту и 1,2 м в длину. Допускается сужение проходов в сложных составных конструкциях на 35–40 см.

Существует два способа определения высоты конька:

1. Графический, в котором используется точный чертёж в заданном масштабе.
2. Математический — при помощи геометрических формул, выражающих зависимость высоты конька от длины основания крыши и угла наклона.

Третьим можно назвать автоматический способ расчёта при помощи онлайн-калькуляторов, которыми сегодня изобилует интернет. Но при всём уважении к современным компьютерным технологиям нужно отдавать себе отчёт в том, что в случае ошибки или неточности расчётов никто не понесёт ответственности за напрасно потраченные деньги.

Поэтому лучше всё же выполнять расчёты самостоятельно. Геометрические вычисления производятся по формуле H = L ∙ tg A, где H — высота конька, L — половина длины пролёта, а tg A — тангенс угла наклона ската, значение которого можно взять из справочных таблиц.

Для определения высоты конька нужно знать размер основания и тангенс угла наклона ската

Таблица: значения тангенса разных углов для расчёта двухскатной крыши

Гидроизоляция двухскатной крыши

После обрешетки стропильной системы конструкцию необходимо гидроизолировать. Изоляция выполняется либо из рубероида и подобных ему материалов, либо из специально предназначенных для этого пленок. Покрытие натягивается слева направо и снизу вверх, и прикрепляется к обрешетке скобами. Стыки проклеиваются строительным скотчем. Как правило, на двухскатной кровле предусматривается водоотводящая система. Если таковая присутствует, то кронштейны водоотводящих желобов крепятся к обрешетке перед укладыванием кровельного покрытия своими руками.

Висячая система наиболее популярна в небольших легких строениях, так как ставится быстрее и проще первого варианта, который используется в зданиях, на которые предполагается сильная нагрузка.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Особенности возведения простой крыши

К монтажу крыши приступают после завершения строительства стен, установки балок или плит перекрытия. Выставив по уровню крайние стропила, их крепят к балкам или мауэрлату и фиксируют временными связями. После этого между ними натягивают маячный шнур. По нему выставляют рядовые стропила и поочередно крепят с помощью обрешетки.

При наличии капитального фронтона монтаж упрощается, поскольку коньковый брус, уложенный на него, служит опорой и маяком для установки стропил.

Монтаж кровельного каркаса на высоте – занятие трудоемкое. Возводя небольшую крышу удобнее вести сборку стропильных ферм на земле. В этом случае на стенах вам останется лишь соединить их с помощью обрешетки в единую конструкцию. Собрав одну ферму, ее можно использовать в качестве шаблона для разметки и нарезки стропил, затяжек и балок.

Готовясь к строительству крыши, обязательно сделайте подробную схему с указанием размеров всех элементов и детальной проработкой узлов. Она пригодится вам для расчета покупаемых пиломатериалов и поможет выполнить монтаж качественно и быстро.

Подробный чертеж – важное условие экономичности и качества работ

Если чердачное помещение будет жилым, то в конструкцию крыши нужно включить не только утеплитель, пароизоляцию, но и контробрешетку — деревянный брусок сечением 30х50 мм. Его прибивают к стропилам поверх пароизоляционной пленки для создания вентиляционного зазора, а сверху крепят основную обрешетку. Без этой «мелочи» утеплитель в холодное время года намокнет от диффузионной влаги, а деревянные детали конструкции начнут гнить.

Конструктивная схема утепленной крыши

Если при устройстве утепленной крыши используется сплошной настил из плиты OSB, то контробрешетку ставят под него.

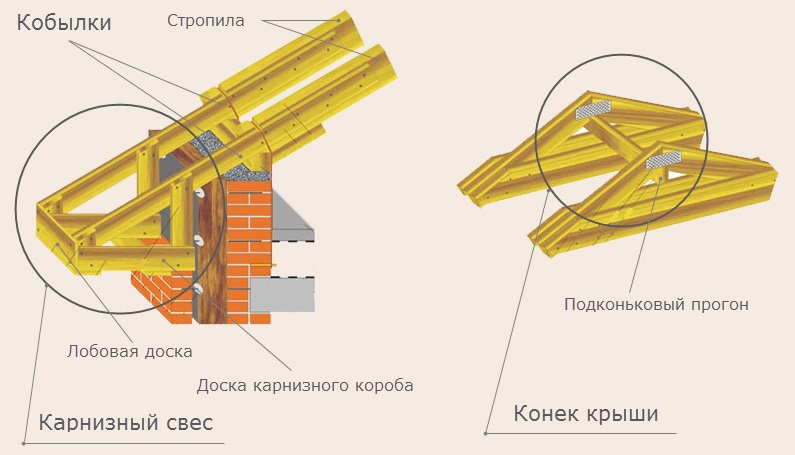

Для защиты стен от дождевой воды любой крыше необходимы свесы. Для односкатной конструкции их делают не только в нижней, но и верхней части. Если длины стропильных ног не хватает для образования карнизных свесов, то их наращивают, прибивая доски «кобылки».

Минимальная величина кровельных свесов должна быть не менее 20 см. Для защиты фронтонов от влаги длину крыши с каждой стороны увеличивают на 20-30 см, создавая фронтальные свесы. Торцы и нижние плоскости свесов обшивают ветровой доской.

Крыша дома своими руками: порядок возведения кровли

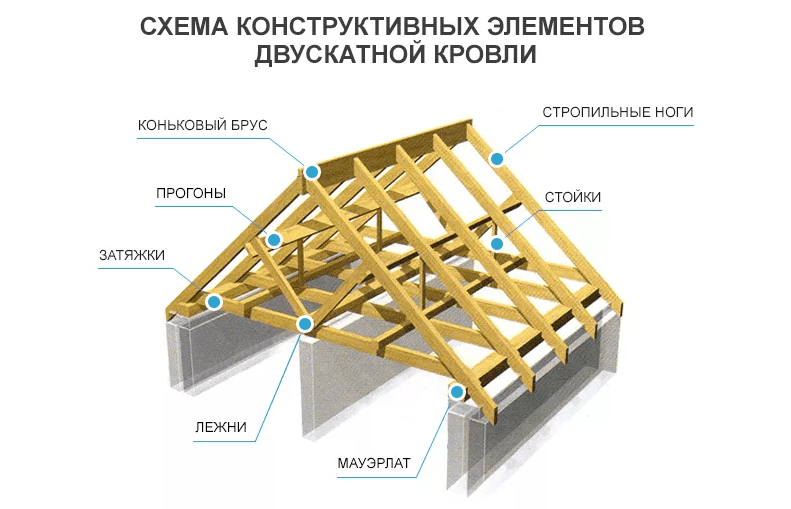

Крыша двухскатная может иметь различную конструкцию. Рассмотрим наиболее простую реализацию.

Укладка мауэрлата

Как сделать крышу: укладка мауэрлата

По верхнему краю стен укладываем мауэрлат — основу для каркаса крыши. Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К деревянным стенам брус крепится гвоздями, болтами или скобами.

В каменных стенах крепления в идее анкеров или стержней с резьбой предусматриваются еще во время их возведения. Отдельные деревянные бруски в каменной кладке — не самый лучший вариант для крепления мауэрлата. В крайнем случае – деревянные вкладыши нужно продублировать крепежными скобами или металлическими накладками, стягивающими мауэрлат и каменное основание.

Чтобы крыша дома не оказалась снесена сильным ветром, стержни или анкера должны быть не менее 10 мм в диаметре. Между каменной кладкой и мауэрлатом укладывается слой гидроизоляции — рубероида или другого прочного материала.

Монтаж конькового бруса

Как сделать крышу: монтаж конькового бруса

Устанавливаем коньковый брус на фронтоны строения. Это позволит собирать скелет крыши прямо на месте. Установка стропил двухскатной крыши своими руками может производиться даже в одиночку. Стропила поочередно укладываются от конька к мауэрлату, скрепляются вверху между собой, обрезаются по месту и прикрепляются к коньку. Конструкция с несущим коньковым брусом позволяет собрать крышу своими руками самостоятельно или с одним помощником. Свес – часть кровли, выходящая за пределы стен строения, образуется за счет выступающих частей стропильных ног или дополнительных удлиняющих досок – кобылок. Доски для них должны выдерживать вес свисающей части кровли и водосточного желоба, наполненного водой.

Если в конструкции здания капитальные фронтоны не предусмотрены, стропила нужно будет соединять между собой на земле и подавать на крышу уже в виде готовых стропильных углов. При этом их установка потребует скоординированного действия нескольких человек. Верхняя часть стропил скрепляется коньком, который подбивается снизу.

Как сделать крышу: конек под стропилами

В зависимости от конструкции крыши для крепления могут использоваться гвозди, металлические накладки, уголки или шпильки. Конструкция таких стропил обычно включает поперечную стяжку – ригель, и все необходимые зарезы и подпилы. С земли готовые стропильные конструкции подают по наклонным доскам при помощи веревок или лебедки. Местоположение стропильных ног размечается заранее на мауэрлате и коньке с учетом выбранного шага.

Как сделать крышу дома: установка обрешетки

Для увеличения жесткости конструкции и уменьшения распорного усилия нагрузки на стены стропила связывают затяжками. При построении крыши своими руками проще всего использовать длинные доски или наборные брусья.

Крыша двухскатная: пароизоляция

1. На свесах крыши монтируются желоба и другие элементы водостока. Окончательным этапом постройки является настилание кровли и уплотнение всех технологических зазоров и щелей. После этого монтаж крыши считается завершенным.

Крыша двухскатная: как крепить водосток

Формирование кровельных слоёв

Дальнейшие действия зависят от того, какой кровельный материал будет использован для покрытия. Если он жёсткий, типа шифера, металлочерепицы, керамической черепицы или профнастила, то по верхним плоскостям стропильных балок монтируется обрешётка.

Если чердак не отапливается

Монтаж обрешётки крыши

Полотна укладывают с нахлёстом не менее 10 см, и сначала прикрепляют к стропилам степлером. Затем скотчем проклеивают стыки, после чего уже в ход идёт рейка, за счёт высоты которой обеспечивается зазор для вентиляции крыши.

Поперёк контробрешётки набивается обрезная доска, размер которой подбирают в зависимости от шага между стропилами. Чем он больше, тем толще должна быть доска обрешётки. Ширина обычно одинаковая, 100 мм.

Расстояние между досками определяется расчётом и зависит от параметров кровельного материала.

Вот как выглядит соотношение межстропильного шага и толщины доски горизонтальной обрешетки:

1. 600 мм – 20 мм;
2. 900 мм – 23 мм;
3. 1200 мм – 30 мм;
4. 1500 мм – 37 мм.

Структура обрешётки холодной кровли с жёстким покрытием

При использовании для покрытия кровли мягкого материала (ондулина, гибкой черепицы), основание под него должно быть сплошным, поэтому доска монтируется не с шагом, а встык.

Как вариант, для настила используют листовой материал, в основном OSB-плиты. Ими же подшивают скаты кровли и с внутренней стороны.

Сплошной двускатный настил под мягкий кровельный материал

Если под крышей мансарда

Стропильная система двухскатной крыши мансарды конструктивных отличий от холодного варианта не имеет, но пирог составляется несколько по-другому.

В мансардном этаже, крыша – всё равно, что для каркасного дома внешние стены (проекты мансардных крыш представлены в нашей статье). Она должна не только уберечь подкровельные помещения от продувания и протекания, но так же обеспечить надлежащий температурный режим, и желательно, доступ света, для чего в скатах или фронтонах делают окна.

Схема устройства мансардной двухскатной крыши дома

Минераловатный или пенопластовый утеплитель (пеностекло здесь не используют в силу дороговизны и более существенного веса) закладывается не только в чердачное перекрытие, но и в структуру кровли (об утеплении перекрытий дома подробно рассказано в статье). Толщина утепления определяется расчётом, но не может быть менее 200 мм.

При этом очень важно сделать так, чтобы пар, проникающий внутрь конструкции через древесину и возможные щели, не смотря на наличие под внутренней обшивкой пароизоляционной мембраны, мог не оседать на минеральной вате или пенополистироле, а свободно выходить через маленький вентиляционный зазор.

Принцип вентилирования мансардной крыши

Свободное пространство в 3-4 см оставляют между утеплителем и контробрешёткой, придерживающей рулонную гидроизоляцию в обязательном порядке, иначе пары не будут иметь выхода и станут конденсироваться внутри, снижая теплоэффективность конструкции, и приводя к загниванию дерева.

Как утеплить дополнительно

При необходимости дополнительного утепления – в случае, когда расчёт определяет большую, чем 200 мм толщину утеплителя (это стандартная высота сечения стропильного бруса), устанавливают дополнительный слой.

Выбор кровельного материала в зависимости от угла наклона

Сделать это можно как изнутри, так и снаружи, но первый вариант выполнить проще, так как утепление обычно закладывается в процессе внутренней отделки.

И потом, нужно как можно быстрее накрыть крышу профлистом или другим кровельным материалом, установить водосточные лотки — чтобы, пока не закончен монтаж, дождь не мог намочить утеплитель и стропила.

Крышу нужно накрыть как можно быстрее

Когда с крыши не капает, изнутри всё можно делать не спеша и формировать через дистанционные обрешётки даже несколько дополнительных слоёв.

Чтобы они не «съедали» подкровельное пространство, очень удобно для этой цели использовать рулонные фольгированные материалы из вспененного полиэтилена.

Дополнительное утепление Пенофолом

В плане сохранения тепла они в 4 раза эффективнее пенопласта или минваты, а чтобы не создавались мостики холода и между полотнами не проникал пар, их стыки проклеиваются металлизированным скотчем. Далее, по обрешётке, которая монтируется поверх полотен, выполняется обшивка, выбор которой зависит от дизайна помещений.

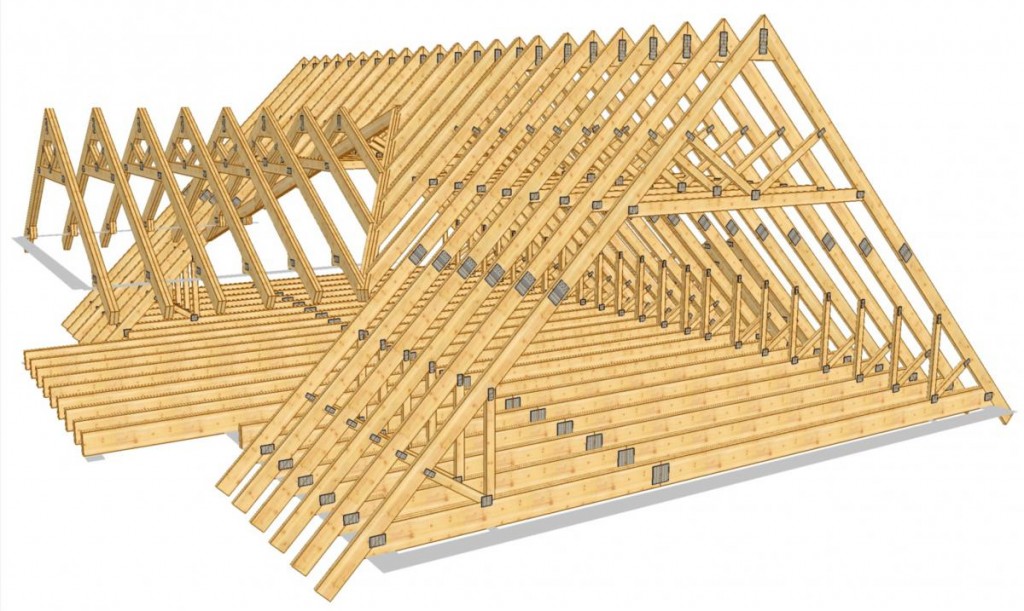

Порядок сборки стропильной системы

Рекомендуем к прочтению:Устройство стропильной системы двухскатной крыши и материалы

Сначала выставляются крайние фермы, которые образуют фронтоны. Их выравнивают и закрепляют временными упорами. Иногда может также понадобиться временное крепление, прибивающееся к стене дома: доска, торчащая над стенами. По ней удобно ровнять первую ферму, при условии, что стена ровная.

Далее между смонтированными крайними фермами уже натягивается шпагат. Он находится на уровне конька и внизу с двух сторон — в местах окончания стропильных ног. Этот шпагат проверяется на горизонтальность путем прикладывания строительного уровня. При наличии отклонений, когда фермы при этом выставлены строго вертикально, необходимо подпилить стропильные ноги одной из них.

Важно! Бывают случаи, когда отклонение на коньковом шнуре хотят скорректировать, наклоняя ферму. Это делать не стоит, иначе вся система «поплывет».

Когда крайние фермы выставят, их фиксируют к мауэрлату. Способы крепления могут быть неподвижными или скользящими.

Последующие фермы выставляются с ориентацией на натянутые шпагаты. Будет проще предварительно разметить необходимый шаг установки стропил на мауэрлате, проверить правильность нанесения разметки и лишь потом начинать подъем и расстановку ферм. Чтобы во время строительства случайно не сбить уже установленные стропила двускатной крыши, их необходимо закрепить одно к другому временными балками, выставляют распорки и укосы. Убирают данные вспомогательные приспособления после набивки обрешетки.

Выставленный стропильный каркас накрывается гидроизоляционным слоем, поверх которого набивается обрешетка. Данный слой на утепленных крышах крайне желателен, иначе утепление будет намокать, что заметно снизит его эффективность. Если крыша планируется холодной, то от гидроизоляции можно и отказаться.

Как сделать каркас крыши своими руками

С теорией закончили, пришло время увидеть поэтапную сборку каркаса. Мы разберем 2 распространенных типа, относящихся к односкатной и двускатной крышам.

Как сделать каркас односкатной крыши

Напомним, ранее мы публиковали статьи по темам «Как сделать односкатную крышу дома» и «Как сделать односкатную крышу на пеноблоках». Можете ознакомиться с содержащейся информацией. Там есть рекомендации, которых здесь вы не найдете.

Стропильный каркас для такой крыши является предельно простым, по сравнению с другими видами. Вкратце говоря, структура конструкции состоит из параллельно уложенных брусьев (досок), которые опираются на 2 стены, различающиеся по высоте. Для крепления стропил применяется переходной деревянный элемент. Его роль может выполнять:

1. верхний венец стопы;
2. мауэрлат;
3. верхний пояс каркасного сооружения.

Этапы монтажа крыши с одним скатом по наклонной обвязке.

• Собирается конструкция, образующая наклон крыши.
• На фронтонной стороне устанавливаются короткие стойки с запиленным верхним краем под углом.
• На верх стоек, находящихся под наклоном, укладываются доски в несколько рядов.
• Торцы крыши оснащаем рамами в виде прямоугольного треугольника. Его гипотенуза должна повторить линию ската.
• Для отметки линии нижнего запила, стропилина прикладывается к торцу крыши.
• С помощью шаблона изготавливается необходимое количество ног.
• Их устанавливаем на обвязку. Положение стропильных ног фиксируется металлическими уголками.

Этот метод возведения односкатной крыши является самым простым, а потому и легко реализуемым.

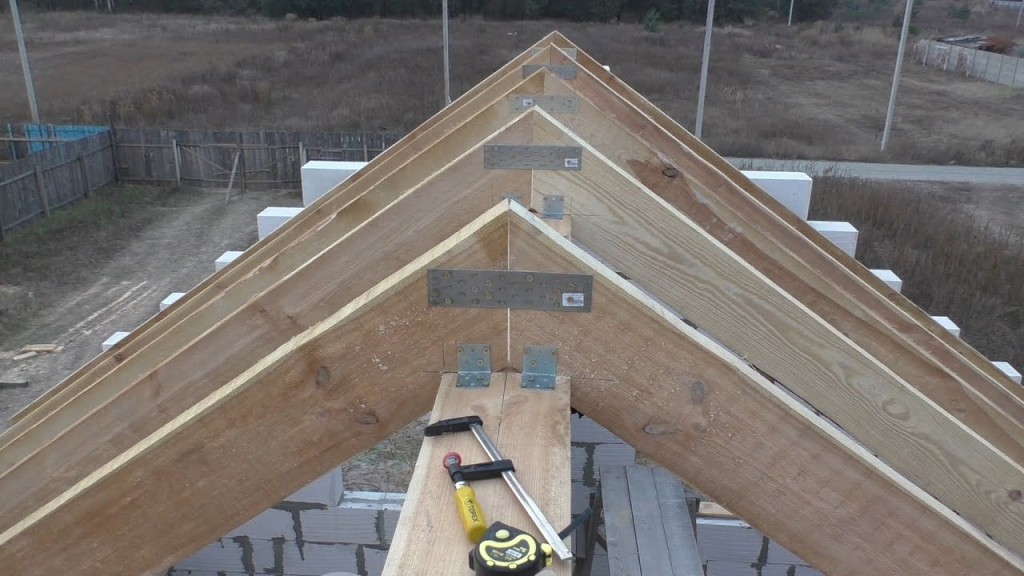

Как сделать каркас двухскатной крыши

Перед монтажом важно не забыть обработать древесину антипиреном и антисептиком, чтобы она не гнила и трудно поддавалась горению. Также предварительно необходимо закупить крепежные элементы, исходя из вашей схемы. Перед возведением каркаса для двускатной крыши требуется установить мауэрлат. Под него нужно постелить рубероид в несколько слоев. В статье «Чем крепить рубероид к деревянной крыше» более подробно освещается данный вопрос. Это не позволит бетону рассыпаться в будущем. Снаружи необходимо сделать кирпичную кладку до мауэрлата. Затем его крепят к бетону. Потом приступают к строительству стропильной системы.

1. Шаг стропил составляет примерно 80-90см.
2. Чтобы закрепить эти элементы, нужно проделать отверстия в мауэрлате.
3. Монтаж крыши обычно начинают с фронтона. Кстати, чтобы грамотно проделать все работы, прочитайте статью «Как сделать фронтон крыши деревянного дома».
4. Стропильные ноги фиксируются скобами и кронштейнами. Выход стропил за периметр здания должен составлять 40 см. Если не получается это реализовать, то можно сделать наращивание с помощью бруска меньшего сечения, прикрепив его гвоздями.
5. Для фиксации нижней части стропильных ног используйте обвязку, которая будет опираться на мауэрлат.
6. Если пролет больше 6-ти метров, нужно установить затяжки между стропилами. Они соединяют элементы, напоминая букву «А».
7. После того, как стропила будут установлены, их закрепляют вертикально. Коньковый брус в этом обеспечит помощь.
8. В конце делается обрешетка, в зависимости от типа кровли.

Надеемся, что наша статья помогла понять, как сделать каркас крыши дома.

Поделиться ссылкой:

• Нажмите, чтобы поделиться на Twitter (Открывается в новом окне)
• Нажмите здесь, чтобы поделиться контентом на Facebook. (Открывается в новом окне)
• Нажмите, чтобы поделиться в Google+ (Открывается в новом окне)

Похожее

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

Необходимый инвентарь:

• молоток и гвоздодер;
• шуруповерт, дрель электрическую;
• гвозди, шурупы, саморезы;
• отвес, рулетка, уровень;
• ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

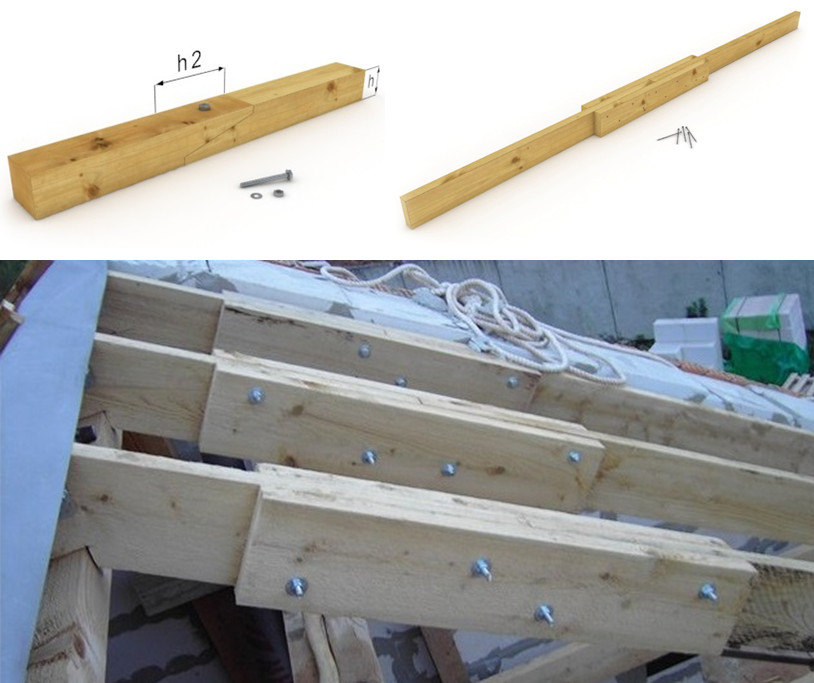

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью  специальных соединительных элементов — нагелей.

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

Видео: Установка стропил своими руками

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил  необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

Как правильно закрепить мауэрлат

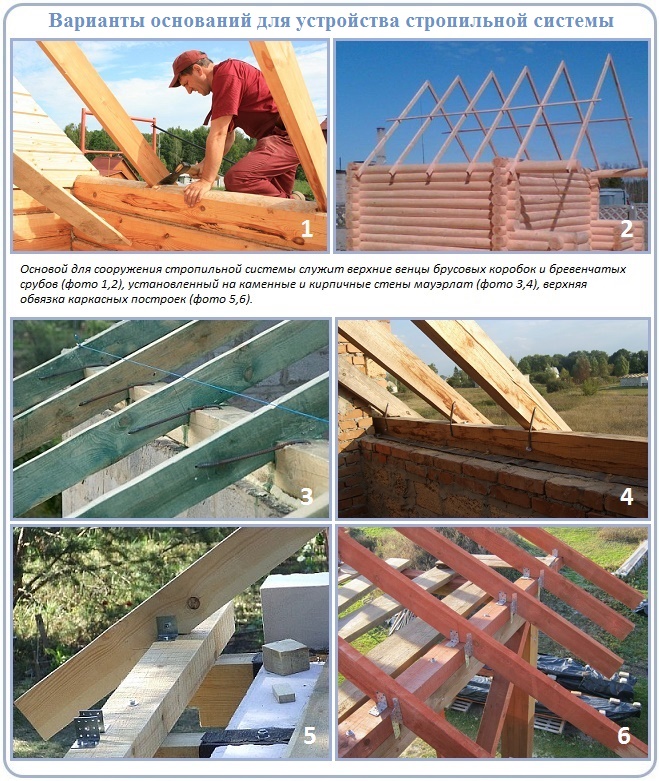

Для более надежного закрепления крыши необходимо надежно соединить ее со стеной строящегося дома. При строительстве деревянного здания мауэрлат не используется, поскольку его может прекрасно заменить верхний венец, для которого используется брус или бревно. При этом в качестве крепления к стенке используются специальные «плавающие» крепежи.

Их можно приобрести в готовом к использованию виде под названием «салазки». Благодаря такому обустройству конструкция крыши может несколько смещаться во время усадки стен, не позволяя ей разрушаться или деформироваться.

Это касается и каркасного дома, в котором мауэрлат представляет собой верхнюю обвязку стен, прикрепляемую к каркасным стойкам уголками, скобами или обычными гвоздями. Если крыша имеет кирпичную, бетонную конструкцию, а также, если она собрана из бетонных блоков, для нее используется способ крепления через мауэрлат. В свою очередь, для подобного крепления существуют различные способы:

• Крепление с помощью скоб. При этом внутренняя сторона кладки усиливается антисептированными деревянными брусками, расстояние между которыми – четыре ряда от обреза. Скоба одной своей стороной прикрепляется к брусу, а второй – к мауэрлату. Этот простой способ крепления применяется при строительстве невысоких домов.
• Крепление с помощью шпилек.
• Крепление с использованием анкерных болтов.

Если монтаж крыши выполняется самостоятельно, используется способ крепления с применением шпилек или анкерных болтов, диаметр которых 10-12 мм. В этом случае крепеж закладывают в кладку, на обрез кладут мауэрлат, по которому несильно стукают молоточком. В результате чего на брусе останется углубление так, где будет применяться крепеж. Делают отверстия для шпилек. А затем брус надевается на крепеж. Остается только закрутить гайки. Такой способ крепления идеален для стен из легкого бетона и монолитного асмопояса.

Монтаж стропильной системы двухскатной крыши своими руками – пошаговая инструкция

1. Проверить диагональность и плоскость поверхности. Недостатки устранить. Некоторые элементы, включая мауэрлат, лежень, прогон должны быть строго горизонтальны, но не обязательно располагать их в одной плоскости.
2. Деревянные элементы нужно обработать антисептиком.
3. Прежде чем уложить мауэрлат, следует положить гидроизоляцию, также соблюдая четкую диагональность.
4. Мауэрлат является фундаментом кровли и при монтаже рамы, помимо крепления посредством косых срубов, дублируется скобами и болтами.
5. Лежень установить на гидроизоляцию. Закрепить болтами. Разметить на нем места для опорных столбиков, которые будут держать прогон.
6. Так как соблюдается четкая горизонтальность, стойки готовятся по одному размеру, крепятся, устанавливается сверху прогон. Крепим прогон, с помощью специальных металлических пластин.
7. Разметить места крепления стропильных ног. Опытные кровельщики, не усложняя процесс, пользуются рейкой, длинна которой равна расстоянию между стропилами.
8. Стропила крепятся к мауэрлату, а только после сверху друг к другу или к прогону.
9. Проверьте конструкцию простым способом, с помощью веревки, натянув, с одной стороны, и подгоните, если нужно, положение стропил.

Если следовать данной инструкции, то вы легко справитесь со строительством двухскатной крыши своими руками . После проведенных работ приступайте к обрешетке. Установка обрешетки несложный процесс, но не стоит забывать, что от этого зависит дальнейшая укладка кровельного материала.

Подбирайте качественный материал, к примеру, сырые пиломатериалы после просыхания деформируются, а, значит, не подходят. Также выбирайте пиломатериал без сучков, такой материал может не выдержать нагрузки.

Обратите внимание, если вы строите обрешетку для шифера, то каждый лист должен иметь опору не меньше чем в три бруска. При этом четные бруски должны быть толще на 30 мм. Так достигается равномерность нагрузки и плотный нахлест. Такой немаловажный нюанс с этим хрупким строительным материалом стоит знать. Успехов в работе!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

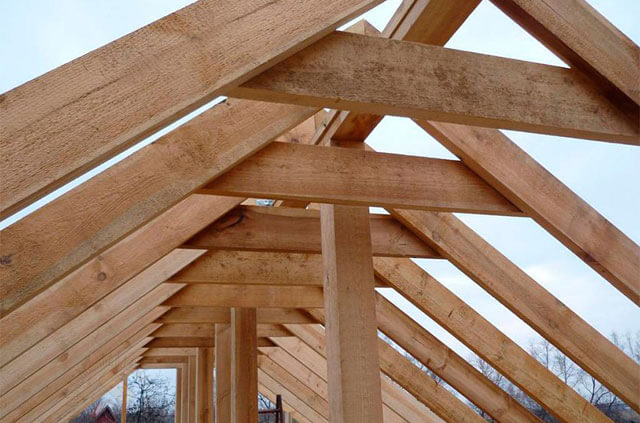

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

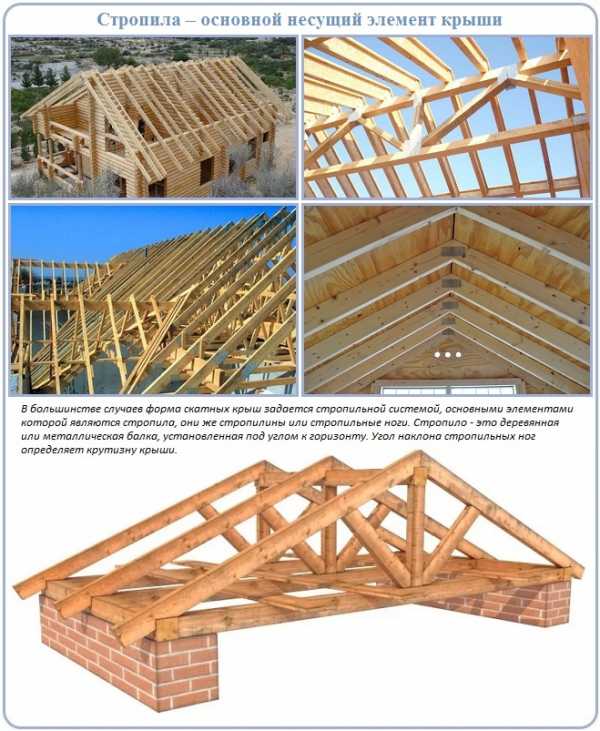

Стропильные ноги

Расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Проектируем стропильную систему

При проектировании стропильных систем необходимо учитывать тип крыши, так как каждый тип крыши должен иметь свою стропильную систему. Ведь очевидно, что стропильная конструкция вальмовой крыши будет значительным образом отличаться от мансардной (ломанной). Поэтому, воплощая задуманное, нужно учитывать эти важные факторы.

Но все же некоторые правила при монтаже и проектировании различных видов крыш можно считать универсальными.

При разработке самой конструкции крыши и ее стропильной системы необходимо учитывать некоторые факторы, которые приводим далее:

Если требуется утепление кровли, то нужно продумать этапы работ по монтажу таким образом, чтобы работы впоследствии проводились быстро, максимально удобно и легко.

При закладке утеплителя необходимо продумать важный шаг, когда будут монтироваться стропильные ноги.

Нужно учитывать будущий вес крыши и, в соответствии с этим, рассчитать мощность такой конструкции, как стропильная нога.

Чтобы древесина была достаточно прочной, необходимо учитывать несколько факторов. Это условия, в которых была заготовлена древесина, место ее хранения, а также сушки.

При выборе древесины лучше, чтобы это были смолистые брусья. Ведь всем давно известно, что смола является природным антисептиком, а значит, будет надежно сохранять древесину, и срок службы у стропил будет более долгим.

Если стропила изготавливаются для вальмовой крыши, то они должны быть разного сечения.

Наиболее прочные стропила для крыши своими руками устанавливают в тех местах, где идет соединение нескольких брусков.

С особой внимательностью следует выбирать брус, который будет использован на ендовые стропила. Ведь стык между плоскостями очень часто становится проблемным местом, так как он наименее прочен и может довольно часто протекать.

Выбираем материалы и инструменты

Для проведения всех работ понадобятся следующие материалы и инструменты:

• Деревянные брусья;
• Шиферные гвозди;
• Неотесанные доски;
• Шифер;
• Гвозди;
• Гидробарьер.

Итак, односкатная крыша для бани обуславливает наличие следующего инструмента при её строительстве своими руками:

• Молоток;
• Топор;
• Острый нож;
• Степлер строительный со скобами;
• Ножовка.

Сооружение односкатной крыши требует присутствие деревянных балок. Для потолочных балок бани потребуется брус на 12, стропила рекомендуется делать из бруса на 10, а для обрешетки необходимо наличие реек 50х50 мм.

После того, как конструкция спроектирована, материал и инструмент подготовлен, можно начинать монтаж односкатной крыши.

Виды стропильных систем

Различаются между собой наслонные и висячие стропильные системы способом передачи весовой нагрузки от крыши дома на его стены:

• Для строения, в конструкции которого не предусмотрены внутренние несущие перегородки, стропильные балки опираются только на внешние стены – такие стропила называются висячими. В этом типе сооружений всегда применяется затяжка, которая объединяет ноги балок, что позволяет существенно снизить распирающую нагрузку от стропил.
• В случае, если здание обладает внутренними несущими стенами или промежуточными опорами, в конструкции таких сооружений используются наслонные стропила. Эти сооружения, в отличие от висячих элементов, характеризуются простотой в изготовлении и применении, а также меньшим количеством используемого материала. Однако, для их применения потребуется возведение дополнительных перегородок и опорных узлов внутри строения.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

• Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
• Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
• На лежень выставляют стойки из брусьев сечением 10*10 см.
• Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.
• Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.
