Закладываем фундамент из блоков 20х20х40 самостоятельно

Преимущества сборных фундаментов из фундаментных блоков

Использование ФБС обеспечивает:

• Простоту сборки, не требующую особых навыков. В конструкции бетонных блоков предусмотрены пазы, выемки под толщину раствора, монтажные петли, значительно облегчающие укладку элементов фундамента. При необходимости столбы или ленту можно разобрать и собрать по новой.
• Возможность сооружать блочное основание на сложных грунтах. При грамотном армировании сборная фундаментная конструкция лучше сопротивляется деформациям при сезонных пучениях, по сравнению с монолитной. В условиях, когда монолитная лента разрывается, блочная конструкция может только слегка выгнуться.
• Широкий ассортимент размеров бетонных блоков для фундамента. Позволяет выбрать блочные элементы для оснований различной конструкции и габаритов.
• Возможность вести фундаментные работы в сложных погодных условиях (ливень, снег), когда монолитным бетонированием заниматься нельзя.

Недостатком такого конструктивного решения является необходимость использования подъемной техники. Вручную блочные элементы укладывать невозможно.

Какие блоки можно использовать

В зависимости от наполнителя бетоны имеют разные характеристики. Для облегчения конструкций в них имеются пустоты и щели. Если планируется опорно-столбчатый фундамент из 20х20х40 см блоков, не рекомендуются изделия с пустотами больше 25% и наполнителями, снижающими прочность конструкционного материала – опилки, ракушечник, керамзит.

Нельзя использовать пустотелый блок.

Предпочтительнее столбы из шлакоблока или товарного бетона без пустот. Пено-, газобетоны запрещено использовать в конструкциях, эксплуатируемых под землей.

Нужно использовать полнотелые блоки.

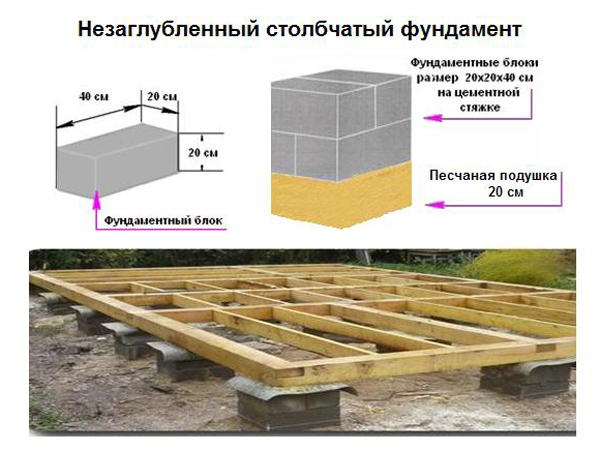

Оптимальным форматом бетонных стеновых блоков является 20х20х40 см. Их укладывают своими руками в виде квадратных колонн 40х40 см с перевязкой каждого ряда, что является минимально допустимым сечением для сборных оснований столбчатого типа.

Типология столбчатых фундаментов

При возведении домов на деревянных основаниях применяют бруски из сосны или дуба. Сечение их выбирают от 180-250 мм, а монтаж осуществляется по типу стула. Столбчатый фундамент для дома по способу монтажа разделяют на типы:

• столбчатый монолитный фундамент представляет собой ленту, выполненную из армирующего каркаса, поэтому такой вид основания обладает высокой сопротивляемостью и надежностью;
• сборный столбчатый фундамент – основание выполнено из гравия, кирпича или железобетона; столбчатый фундамент плюсы и минусы: плюс – быстрый монтаж, минус – не очень крепкие швы.

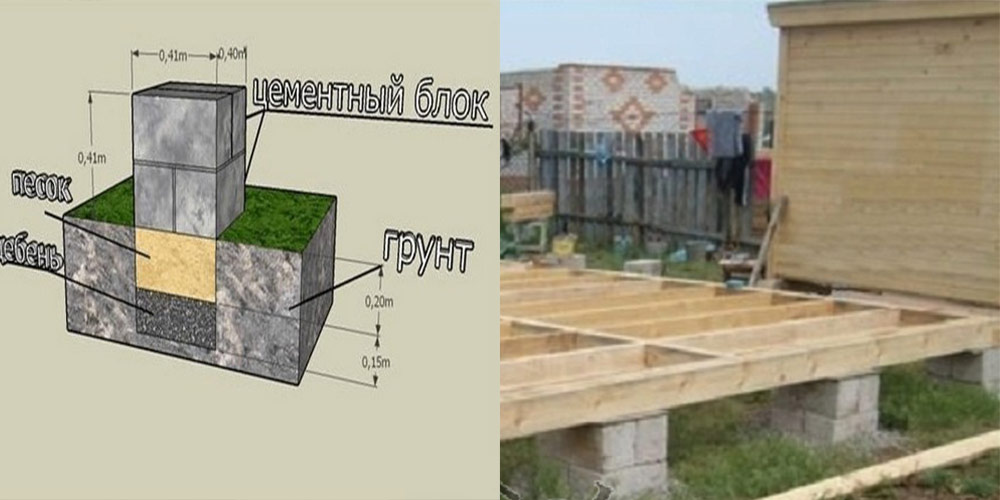

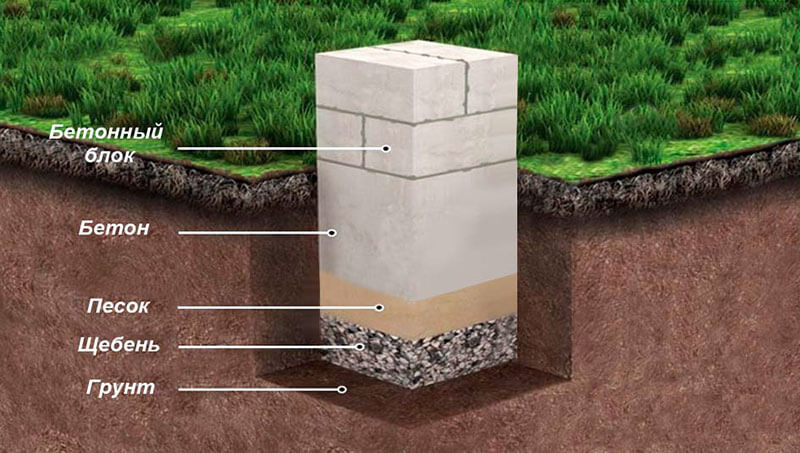

Чертеж столбчатого фундамента

В расчетах глубины погружения основания на столбах важно учитывать вид почвы, минимальный уровень ее замерзания, а также место прохождения грунтовых вод. Поэтому, отталкиваясь от каждого параметра, столбчатые фундаменты делят на следующие типы:

• заглубленные основания; важно располагать ленты на 1 м глубже уровня промерзания грунта; часто такой тип фундамента используют на глинистых почвах с высоким уровнем прохождения подземных вод;
• малозаглубленные основания; бетонные столбики для фундамента при монтаже забивают в землю на глубину от 40 до 80 см, такой тип подходит для сооружений на песчаных грунтах.

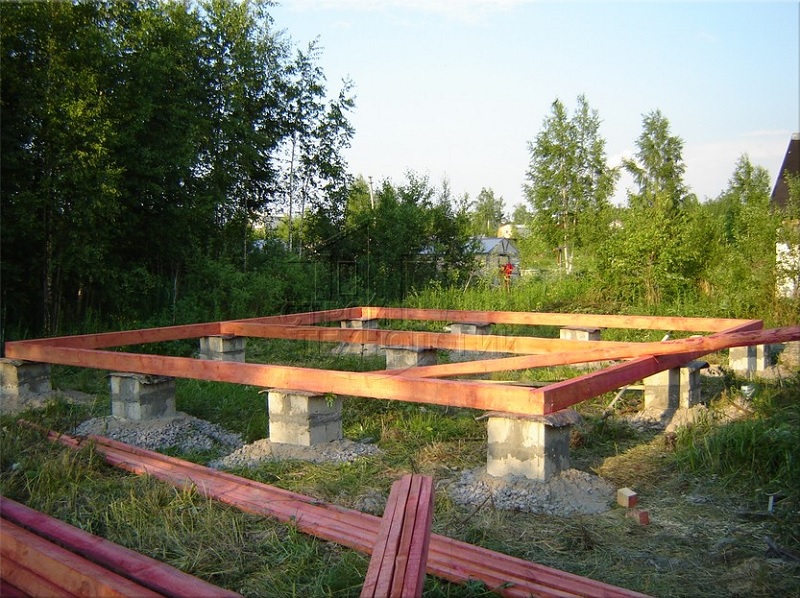

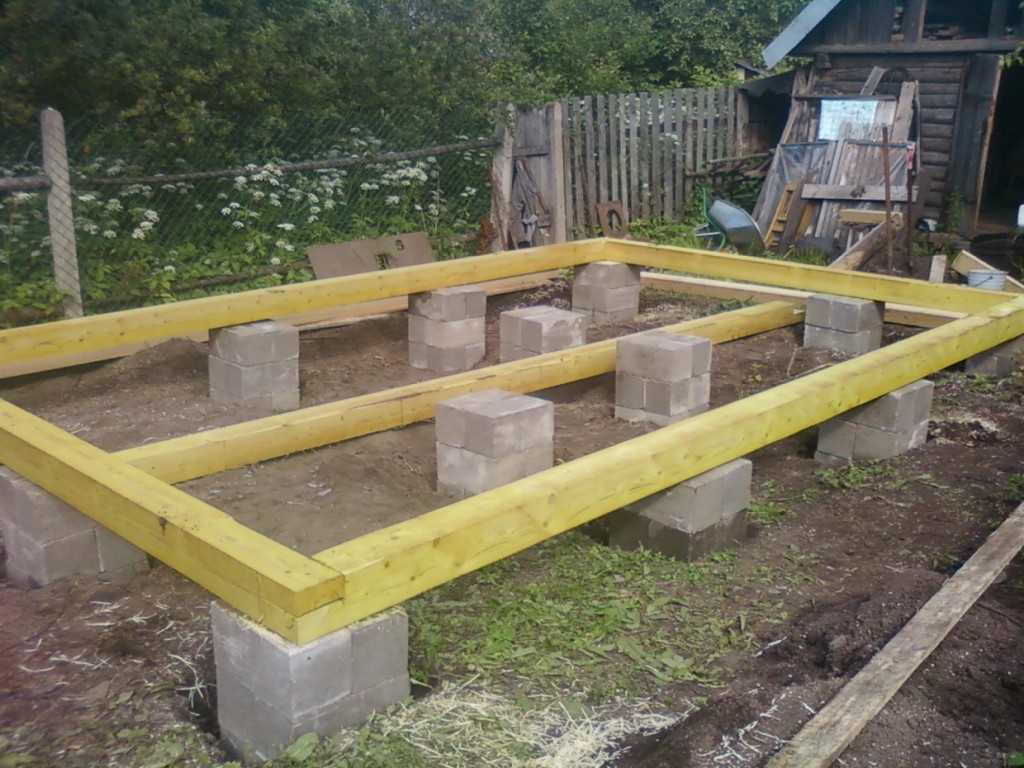

Фундамент столбчатый из бетонных блоков

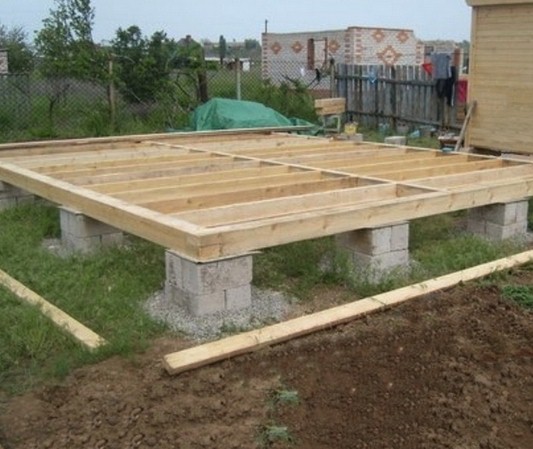

При обустройстве бань, беседок, а также легких коттеджей рекомендуется к эксплуатации столбчатый вариант фундамента, в связи с его простотой. Самостоятельное обустройство бани/беседки мы подробно освещали в статье Строим баню из пеноблоков своими руками поэтапный показ строительства. Обычно используется такой фундамент на непучинистых грунтах (песчаные почвы, суглинистые), поскольку такое основание относится к мелкозаглубленным и сильные боковые подвижки не выдержит.

Блоки для фундамента

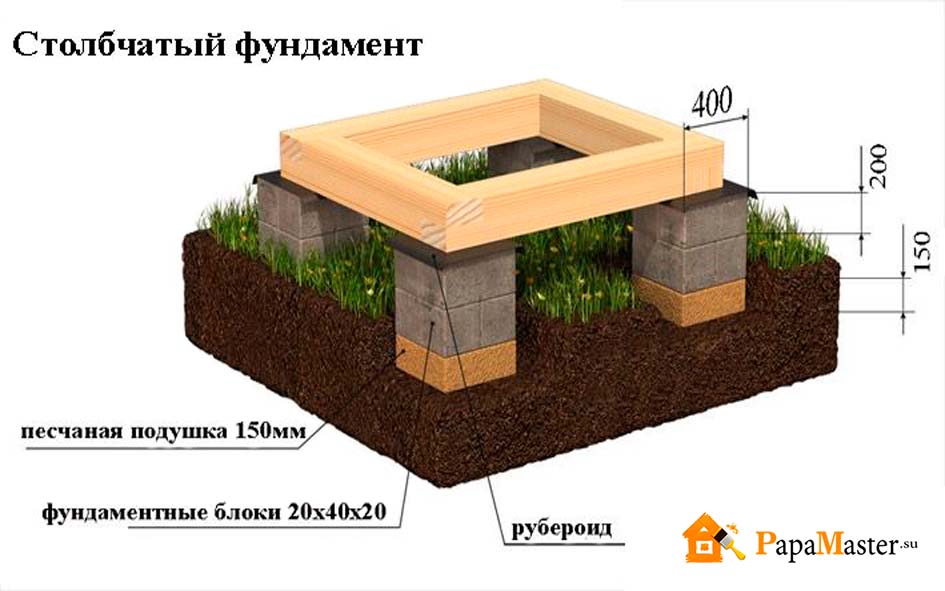

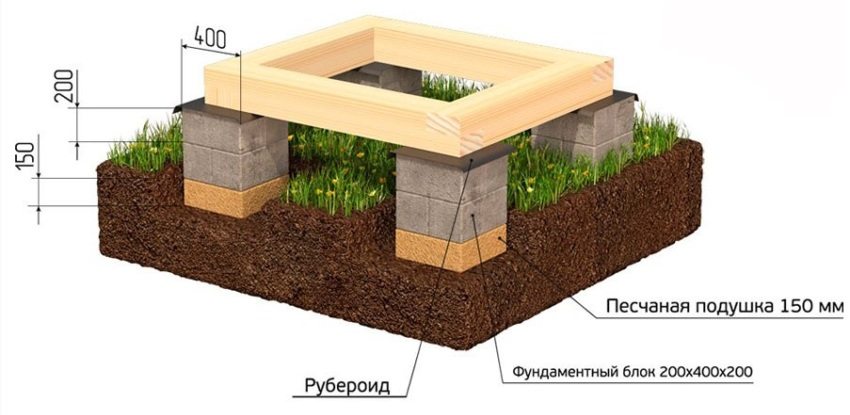

Опорные столбы такого фундамента делаются из блоков. На блоки нужно обратить особое внимание, поскольку разнообразие их большое, то их нужно правильно выбрать для определенного вида здания. Для того чтобы общая конструкция была более легкой, в блоках делают пустоты. Вот тут и кроется опасность.

Если используется стандартный блок 20*20*40 см, то пустот должно быть не более 25%. Та же рекомендация относится и к различным «наполнителям» облегчающим вес блоков: опилки, керамзит и т.д. – не более 25%.

Совет: не используйте для фундамента пустотелый блок.

Остановить свой выбор портал «Строительство и ремонт» рекомендует на полнотелых блоках без каких-либо пустот.

При этом блоки должны быть обязательно бетонными. Материалы типа вспененный бетон (пенобетон), газобетон к использованию в подземных работах непригодны.

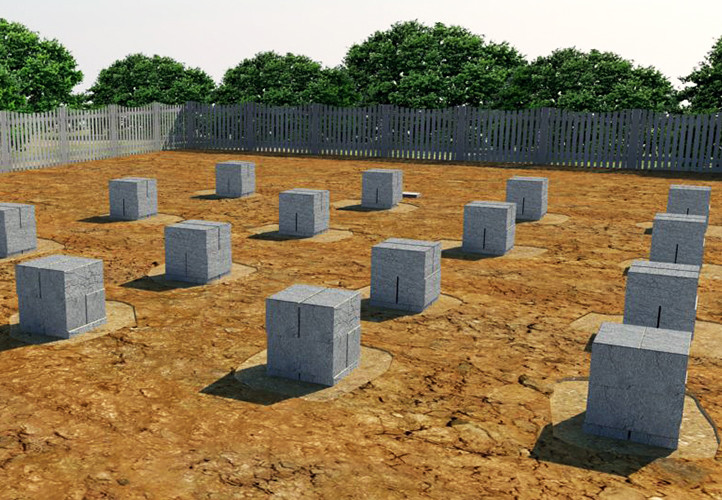

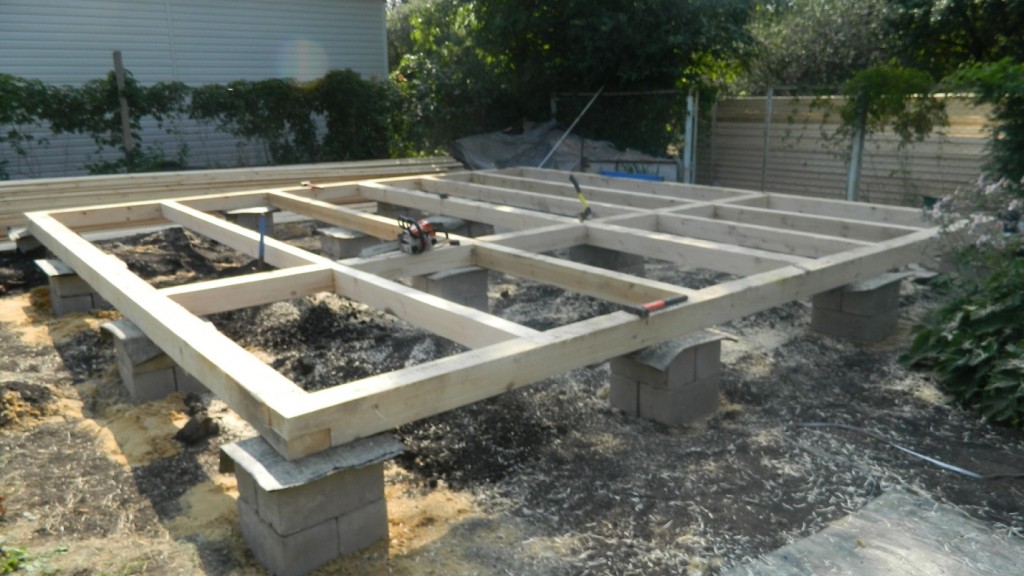

Блоки укладываются в столбы-колонны с квадратным сечением, т.е. они будут иметь размеры 40*40 см. Это минимальное требование, то есть столбы меньших размеров делать нельзя.

Технические характеристики

Перед строительством обязательно нужно уяснить какие характеристики имеет столбчатый фундамент и в чем его отличие от других видов.

• Фундамент состоит из отдельных элементов, поэтому характеристики значительно ниже чем у плитного /монолитного.
• На каждый столб будут с разной силой будут действовать силы пучения, выдавливания и боковая нагрузка.
• Площадь сцепления фундамента столбчатого из бетонных блоков с землей гораздо меньше, чем ленточного и тем более монолитной плиты.

Для глинистого грунта должен делаться Плавающий фундамент на глинистой почве.

Совет: проблема сборного (из отдельных столбов) фундамента решается с помощью ростверка. Он объединит все колонны фундамента в общую пространственную конструкцию.

Чтобы организовать ростверк каждый столб окантовывается металлическими уголками, которые между собой нужно сварить. Затем полученные оголовки плотно крепится к деревянному брусу или встраиваются в готовый монолитный ростверк. Обязательно между ростверком и землей оставить воздушное пространство для проветривания или сделать прослойку легкого пенопласта.

Пучение грунтов можно нейтрализовать так:

• Заглубить столбы ниже уровня промерзания грунта. Тогда не будет действовать выдавливающая сила.
• Засыпать песком образовавшиеся зазоры в ямах/траншеях. Тогда не будет действовать выдергивающая сила.
• Организовать дренаж по периметру постройки.

Количество столбов

Рассчитать количество столбов для фундамента столбчатого из бетонных блоков легко, нужно учесть необходимые места их расположения. Они должны быть обязательно:

• на углах,
• на пересечении стен,
• на каждые 2 метра при деревянном и металлическом ростверке,
• на каждые 3 метра при железобетонном монолитном ростверке.

Технология

1. Разметка. Делается разметка. Колышки для удобства фиксируются за периметром постройки.
2. Ямы. Вырываются ямы 1,2*1,2 м в длину и ширину под столбы. 1,5-2 метра в глубину. Иногда чтобы обеспечить дренаж, гидроизоляцию вырывают не ямы, а траншеи, а колонны строят в намеченных местах.
3. Коммуникации. На этом этапе будет удобно проводить коммуникации, чтобы потом не врезаться в конструкцию дома.

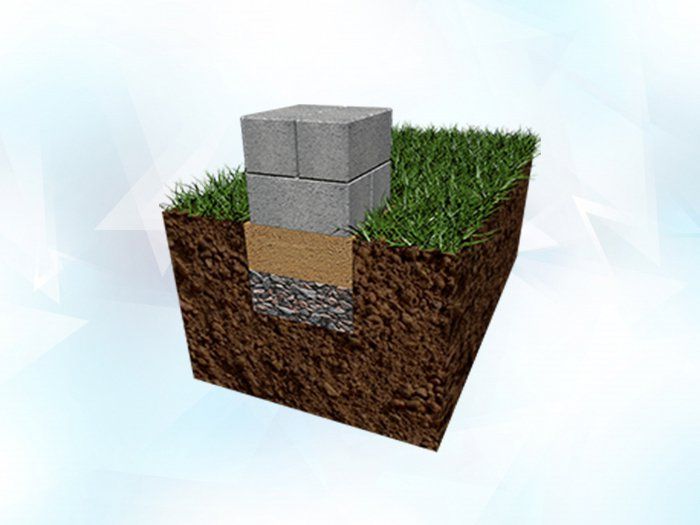

4. Подушка. Делается «подушка» под столбы: песок и щебень по 20 см. слой. В случаях с высокими грунтовыми водами, бывает уместен слой щебня в 40 см. без слоя песка.
5. Подошва. Увеличение подошвы нужно чтобы увеличилась площадь, на которую будет опираться будущая постройка. Плита по площади должна превышать сечение столба в 2 раза. Для увеличения ресурса ж/б конструкций хорошо сделать гидроизоляцию, но щебень может её порвать. Чтобы избежать этого делают бетонную стяжку (тощую). Это сохранит изоляцию и дополнительно выровняет подушку.

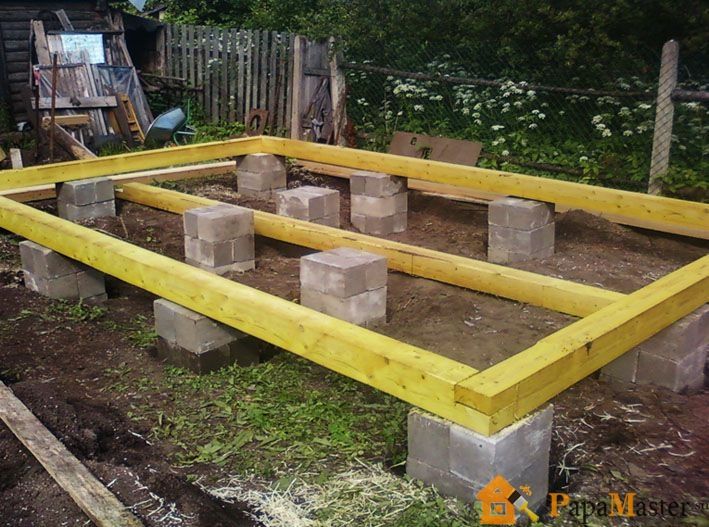

6. Столбы. Возводя фундамент столбчатый из бетонных блоков для столбов используются керамические блоки/пескобетоные/шлакобетонные и классический песчано-цементный раствор. Для связки столбов с плитой оставляется свободной арматура по центру. Ряды блоков обычно перевязываются. На этом этапе закладывается арматура чтобы связать столбы с балками и делается гидроизоляция поверхности всех столбов.
7. Ростверк. Если ростверк запланирован из составных частей, то он фиксируется к каждому из столбов. Если монолитный, то заливается по верхушкам столбов. Балки необходимо изолировать от грунта. Это нужно, чтобы при вспучивании, он не повреждал столбы. Зазор делается пенопластом и листовым материалом. Панельные, каркасные дома и срубы также имеют ростверк, для них он состоит из нижних балок и брусьев.

Стоит отметить, что хоть фундамент и простой, но необходимо соблюдать весь технологический процесс. Также важно качество используемых материалов. Поскольку характеристики фундамента снижены по сравнению с другими видами фундаментов (Как сделать свайно ленточный фундамент своими руками для сравнения читайте в нашем обзоре), то материалы для полноценного долговечного столбчатого фундамента требуются лучшего качества.

Опорно-столбчатый фундамент: особенности, преимущества и недостатки, этапы строительства

При возведении легких строений востребован опорно-столбчатый фундамент. Основание на столбах обходится недорого, легко устанавливается, служит до 50 лет при соблюдении технологии монтажа.

Как устроен опорно-столбчатый фундамент?

Опорный фундамент представляет собой основу для здания на опорах. Столбы закладывают в грунт на определенную глубину. Верхние части соединяют ростверком из дерева или железобетона. Опорно-столбчатый фундамент можно изготовить из древесины, асбестоцементных труб, армированных плит, кирпича, камня, бутобетона.

Основным стройматериалом для возведения опор являются монолитные блоки из бетона М100, М150. Элементы имеют размеры 20×20×40, изготавливаются с помощью пресса или вибростанка. Из блоков с перевязкой каждого ряда собирают фундаментные столбы сечением 40×40.

Опорно-столбчатый фундамент и его особенности.

Использование блочных элементов обусловлено следующими причинами:

Строители рекомендуют при покупке проверять размеры блочных элементов шаблоном. Габариты столбиков из разных партий могут иметь серьезные отклонения, что повлияет на конечный результат.

Когда лучше использовать опорно-столбчатый фундамент?

Опорно-столбчатые основания имеют низкую несущую способность, поэтому применяются при возведении легких строений. Обычно это малоэтажные деревянные, каркасные, щитовые дома, дачи, бани. Строительство кирпичного дома на столбчатом основании не рекомендуется, так как в процессе неравномерной усадки стены здания растрескаются.

Для устойчивости бетонных опор большое значение имеет несущая способность грунта. Столбчатый фундамент рекомендуют закладывать на неподвижном основании. Допускается небольшая подвижность в верхних слоях земли до 1-1,8 м. В таком случае столбы углубляют до устойчивого грунта.

Виды опорно-столбчатых фундаментов

Фундаменты опорно-столбчатого типа классифицируют по нескольким признакам:

• по виду материала выделяют бетонные, кирпичные, бутовые, бревенчатые основания;
• по способу сборки — сборные или монолитные;
• по форме — круглые, прямоугольные опоры;
• по глубине установки — незаглубленные, мелкозаглубленные и заглубленные.

Глубина зависит от уровня промерзания грунта. Например, при промерзании 0,5‒0,7 м возводят мелкозаглубленную основу. Незаглубленные столбы закрепляют на поверхности земли.

Плюсы и минусы опорно-столбчатого фундамента

Многочисленные плюсы и минусы опорно-столбчатого фундамента говорят о том, что перед строительством необходимо тщательно проанализировать целесообразность его возведения.

Установка опорно-столбчатого фундамента

Столбчатый фундамент имеет малую несущую способность, но при соблюдении технологии становится надежным основанием для малоэтажных строений. Продлить срок службы сооружения позволяет правильное проектирование с учетом силы пучения и низкой площади опор.

Монтаж столбчатых опор прост, но таит в себе массу нюансов:

• шурфы (ямы) должны быть на 10 см больше диаметра столбов;
• элементы устанавливают в шуфтах на одном уровне, для выравнивания вбивают в землю;
• сборка столбиков из блоков напоминает кладку кирпича, при этом особенно важно соблюдать геометрию;
• столбы рекомендуют заглублять ниже уровня промерзания почв, обычно на 1,5-2 метра, по периметру 1,2×1,2 м;
• в готовых конструкциях предусматривают выступающие части арматур для связки с ростверком.

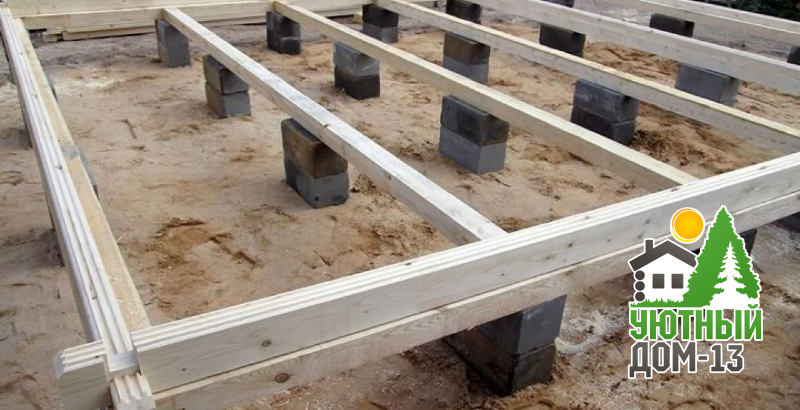

Опорно-столбчатый фундамент, установка.

Особенности монтажа

Опорно-столбчатый фундамент из бетонных блоков отличается малой несущей способностью. По всем характеристикам он уступает монолитному фундаменту. Недостатки конструкции можно минимизировать следующим образом:

• установить опоры ниже уровня промерзания грунта для уменьшения сил выдавливания;
• выполнить обратную засыпку ям и углублений, чтобы исключить движение опор;
• проложить дополнительный дренаж по периметру здания;
• связать столбы монолитным или сборным ростверком (на оголовках закрепить уголки 40×40 мм, поверх брус или швеллер).

При благоприятных условиях монтаж выполняется за 1-2 дня.

Этапы установки

Процесс монтажа опорно-столбчатого фундамента включает в себя такие этапы, как:

1. подготовка, разметка, планировка участка, укладка подушки из песка;
2. разметка мест под столбы, рытье шурфов под каждую опору (на 10 см больше диаметра);
3. засыпка песка на дно ям, заливка раствора, укладка гидроизоляции из рубероида;
4. бетонирование пространства между столбами;
5. установка ростверка, дальнейшие строительные работы.

Ростверк устанавливают в любых положениях: на уровне земли, выше или ниже с заглублением в почву. Поверх балки монтируют опалубку.

Компания «Уютный Дом-13» выполняет строительство частных домов под ключ. Минимальная гарантия на возведенное здание — 1 год. Полный пакет документов, прозрачность смет.

Действует скидка 3% пенсионерам и многодетным родителям [*] . Ведется работа с госпрограммами, сертификатами и материнским капиталом.

* – информация действительна на момент выхода статьи

Данная информация не является публичной офертой. Все права защищены. СТРОИТЕЛЬНАЯ КОМПАНИЯ УЮТНЫЙ ДОМ-13, ДОМА И БАНИ ИЗ БРУСА И КИРПИЧА ПОД КЛЮЧ.

Уютный Дом-13

«Уютный Дом-13» — это коллектив опытных специалистов, который каждый проект доводит до идеала. Мы строим дома с неизменно отличным результатом — вы можете лично посмотреть наши готовые постройки и оценить качество. Все работы выполняют сотрудники именно нашей компании, без привлечения посредников или сторонних подрядчиков.

Уютный Дом-13

«Уютный Дом-13» — это коллектив опытных специалистов, который каждый проект доводит до идеала. Мы строим дома с неизменно отличным результатом — вы можете лично посмотреть наши готовые постройки и оценить качество. Все работы выполняют сотрудники именно нашей компании, без привлечения посредников или сторонних подрядчиков.

Различия по степени заглубленности

Столбчатый фундамент различается по мере его погружения. Например, различается заглубленное основание и мелкозаглубленное. На выбор будет влиять характер грунта. Если почва песчаная, скальная, в которой грунтовые воды залегают достаточно глубоко, то погружение опоры производится до 700 мм. В случае нестабильного и подвижного грунта, сваи рекомендуется погружать на глубину до 2000 мм. Также это касается местности, где почва промерзает до 500 мм.

Обычно дистанция между опорами составляет 1000–2000 мм.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов
7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

ПЕРЕХОДИМ К ЛЕНТОЧНОМУ ЭЛЕМЕНТУ

Свариваем и связываем металлический каркас для армирования. Обязательно следует прикрутить эту конструкцию к прутьям, торчащим из бетонных столбов.

Опалубка монтируется из доски 10-15см и толщиной около 4 см. Если досок нет, то можно использовать листы железа или же ДСП. Когда опалубка готова, внутри выстилаем полиэтиленовую пленку или мембранную гидроизоляцию.

Заливаем бетон. Чтобы облегчить работы, следует обязательно приобрести или взять в аренду машину-миксер. Бетон утрясается строительным вибратором, чтобы избавиться от пузырьков воздуха.

Через 20-30 дней, когда фундамент наберет прочность, демонтируем опалубку и проводим гидроизоляцию.

Опорно столбчатый фундамент – плюсы и минусы, преимущества и недостатки

Конструктивно столбчатый фундамент представляется собой отдельно расположенные заглубленные опоры, соединенные между собой ростверками, или фундаментными балками. Для возведения подземной части используются различные материалы с высокими прочностными характеристиками. Столбы устанавливаются в углах дома и в точках сопряжения наружных стен с внутренними. Промежуточное распределение опор выполняется с расчетным шагом, указанным в проекте. Отметка заложения принимается с учетом глубины промерзания грунта, а размер сечения – в зависимости от принятых постоянных и временных нагрузок.

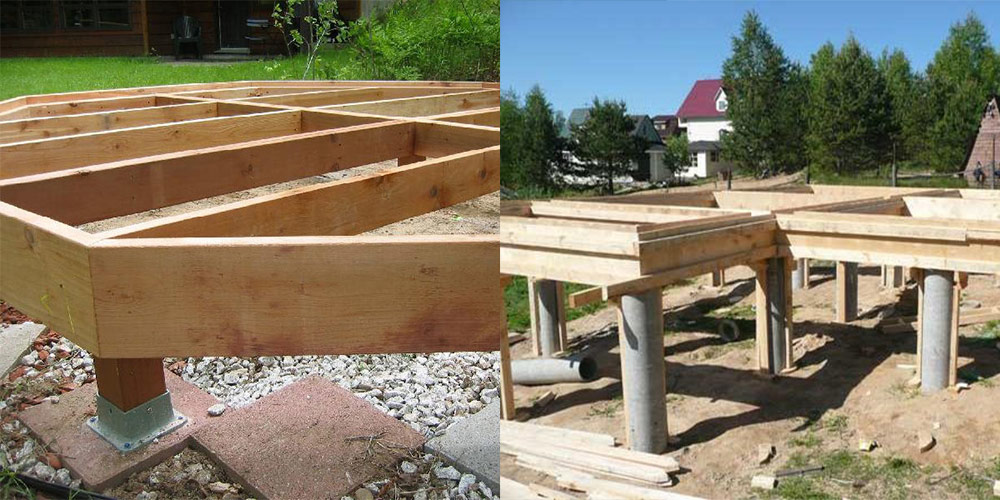

Виды опорных столбов

Фундаменты данного типа часто используются при возведении каркасных строений, не имеющих подвалов. Популярность подземной конструкции обусловлена ее экономичностью. Отсутствие монтажа опорной ленты по всему периметру дома гарантирует, в свою очередь, минимальный объем земляных работ, меньшие трудозатраты и снижение материальных вложений. Ямы выкапываются лишь под отдельные столбы, хотя для металлических и асбоцементных труб не требуется выполнять и этот технологический этап.

Разновидность опорно столбчатых фундаментов заключается, прежде всего, в строительном материале, используемом при их возведении:

• кирпичные – кладутся под компактные деревянно-щитовые домики и легкие хозяйственные постройки в условиях плотных, непучинистых грунтов и при низком горизонте грунтовых вод;
• бетонные монолитные – надежная конструкция выдерживает существенные нагрузки за счет установки металлического каркаса, но вариант считается трудоемким и долгим за счет необходимости установки опалубки и выжидания окончательного отверждения растворной массы;
• бетонные сборные – быстрое возведение (буквально 1-2 дня) и высокая прочность материала являются несомненными плюсами, но тяжесть блоков требует присутствия подъемных механизмов, а это уже – минус, связанный с увеличением сметной стоимости объекта;
• керамзитобетонные – блоки имеют сравнительно небольшой вес, но более крупные размеры, по сравнению с кирпичом, поэтому кладка выполняется быстрее;
• деревянные – используются редко ввиду низкой несущей способности и подверженности древесины процессам гниения;
• стальные – во избежание ржавления наружные стенки труб обрабатываются антикоррозийными составами, а внутренняя полость заполняется цементным раствором;
• асбестоцементные – наиболее дешевый, но не слишком надежный вариант предназначается для легких строений. В обязательном порядке внутрь труб вставляется арматура и заливается бетон.

Последние три варианта опорно столбчатых фундаментов можно отнести и к свайным аналогам. Но примем во внимание то, что сваи монтируются путем забивки, ввинчивания или вибрационным способом. А трубы, выполняющие функцию опорных столбов, устанавливаются в заранее пробуренные в грунте скважины и не требуют в процессе монтажа присутствия спецтехники.

Опорно столбчатые фундаменты оптимально подходят для строительства одноэтажных деревянных и щитовых домов, бань, гаражей и приусадебных строений.

Преимущества

К плюсам рассматриваемых подземных конструкций относятся:

• сравнительно невысокая стоимость относительно ленточных и плитных фундаментов – затраты снижаются более чем на треть;
• кратчайшие сроки возведения, не считая монолитных опор;
• возможность проведения работ собственными силами;
• допустимость строительства в условиях пучинистых грунтов (при устройстве компенсирующей песчаной подушки);
• отказ от привлечения на объект спецтехники;
• минимизация земляных работ.

Недостатки

Идеальных строительных конструкций не бывает, поэтому наряду с их неоспоримыми плюсами всегда имеются и минусы. Исходя из этого, в каждом конкретном случае производятся расчеты и принимается наиболее эффективное решение по использованию того или иного материала, а также технологии возведения дома. Недостатки опорно столбчатого фундамента заключаются в следующем:

• ограниченный потенциал использования – не подходит для тяжелых кирпичных и бетонных домов;
• невозможность устройства подвальных и цокольных помещений;
• слабая устойчивость к горизонтальным подвижкам грунтовых слоев;
• необходимость связывания столбов фундаментной балкой;
• предрасположенность к просадке отдельных углов строения;
• потребность в устройстве теплоизоляции подпольного пространства во избежание существенных теплопотерь в зимний период.

Оценивая ранее приведенные доводы, можно с уверенностью сказать, что в определенных условиях решение по устройству опорно столбчатого фундамента будет, несомненно, более выгодным, чем заливка бетонной ленты. Но, в то же время, его использование ограничивается слишком важными для строения факторами. Выбор непростой, но сделать его придется, взвесив все «за и против».

Виды бетонных блоков

Бетонные блоки по назначению делятся на две группы:

• стеновые;
• подушечные.

Стеновые блоки имеют форму правильного параллелепипеда – их поперечное сечение образует прямоугольник. Их иногда используют для устройства опорных столбов под легкие постройки, но вообще-то они предназначены для формирования цоколя здания.

Для укладки нижнего ряда фундамента или столбиков используют подушечные блоки – их поперечное сечение имеет трапецеидальную форму. За счет уширения изделия в его нижней части увеличивается опорная площадь, а, следовательно, и несущая способность.

Однако применение фундаментных блоков для столбчатого фундамента не совсем удобно – вес одного изделия в зависимости от марки начинается от 350 кг. Да и габариты их внушительные – от 88х30х58 см до 238х60х58 см. Без подъемных машин сборку опоры произвести невозможно.

Для строительства легких малогабаритных зданий промышленностью выпускаются специальные блоки под столбчатый фундамент из керамзитобетона и других облегченных материалов. Их габаритные размеры удобны для ручной укладки. Они составляют 20х20х40 см.

Но не все виды облегченных блоков можно использовать: например, блоки арболитовые на столбчатый фундамент не годятся — их максимальная несущая способность составляет всего 50 кг/

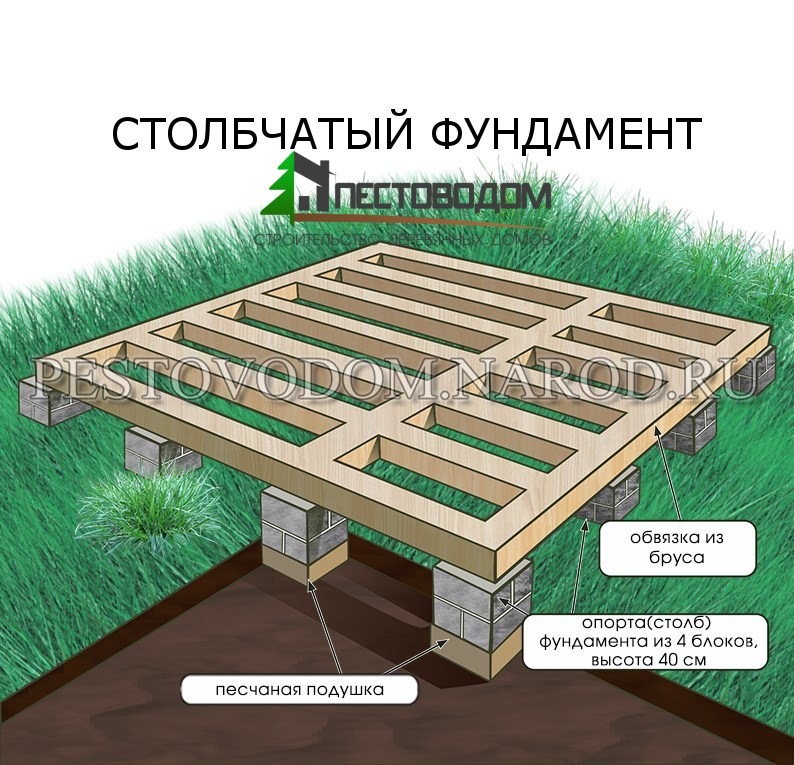

Столбчатый фундамент из блоков 20х20хсвоими руками: пошаговая инструкция

Для каркасного или деревянного строения самым рациональным фундаментом считается столбчатый. Главное преимущество устройства опоры для сооружения в виде столбов  простота технологии и минимум подготовительных земляных работ. К наиболее распространённым и достаточно надёжным материалам для устройства столбов фундамента относятся мелкоштучные полнотелые бетонные блоки. Возвести столбчатый фундамент из блоков 20Х20Х40 см своими руками можно быстро, технология доступна для непрофессионального исполнения.

Важным фактором в пользу применения блоков для фундамента можно считать стоимость: цена одного качественного изделия не превышает 50 р.

Блоки для столбов фундамента: основные требования

Главными критериями самостоятельного возведения дома или другой постройки считается доступность понимания процессов строительства, а также возможность применения простых, нетяжёлых и малогабаритных материалов. Стеновые блоки из монолитного бетона наиболее соответствующий таким пожеланиям материал для устройства фундаментов при соблюдении условий:

• оптимальные размеры: 400 мм длина, по 200 мм ширина и высота;
• геометрическая форма — правильный параллелепипед с точным соблюдением углов и размеров;
• монолитный бетонный блок должен весить в пределах 35 кг\шт.;
• структура бетона может быть шероховатой, но ровной, без сколов, наростов, трещин и выбоин;
• пустоты в блоках для фундамента недопустимы;
• бетон должен набрать прочность не менее 70% от проектной, то есть пролежать от изготовления до использования не менее 28 суток для набора естественной прочности;
• простая проверка качества и прочности: при лёгком ударе по блоку молотком он отскакивает, а при падении с высоты 1м на грунт блок не получает повреждений.

План и разбивка строения на участке

Разбивка строения на местности для устройства фундаментов по правилам должна производиться по осям здания. Но на практике легче устроить выноски размеров строения по внешнему периметру. Не стоит производить планировку «на глаз» или рисуя контур здания на земле с применением для углов теоремы Пифагора.

Привлечение специалиста или аренда геодезических приборов, теодолита, нивелира, дальномера и подобных, обойдётся недорого, но убережёт от неприятностей и дополнительных затрат при строительстве.

Разметка фундамента

Разметку мест расположения столбов фундамента рекомендуется производить по общепринятым усреднённым нормам и правилам:

• фундаменты — столбы по углам здания обязательны;
• дополнительные столбы устанавливаются в местах примыканий стен, перегородок;
• оптимальное расстояние между столбами 2 — 2,5 м, максимальное — 3 м, минимальное — 1,5 м.

Обособленные фундаменты

Для террас, веранд и других пристроек  возводятся отдельные фундаменты, в последствии они не связываются ростверком в единую конструкцию. Это обусловлено различиями в эксплуатации основного строения и пристроек, а значит и разными нагрузками на фундаменты.

Отдельно от общей системы фундаментов устраиваются столбы под устройство печей или других подобных конструкций.

Устройство столбчатых фундаментов

Примерная пошаговая инструкция по производству фундаментных работ:

1. При разбивке здания на местности по внешней проекции натягиваются разметочные шнуры.
2. По всему периметру сооружения следует снять слой растительного грунта толщиной 15-20 см и шириной 50-60 см со смещением на внешнюю сторону здания. Это необходимо для последующего устройства забирки цоколя.
3. Места расположения фундаментных столбов отмечаются колышками по центру согласно заранее составленного эскизного плана разбивки.
4. Глубина выемки грунта для устройства мелкозаглублённых фундаментов составляет обычно не более 40 см.
5. При глубоких фундаментах (например: ниже глубины промерзания) применение блоков нерационально из-за возникающих трудностей в укладке блоков и возрастающем объёме земляных работ для облегчения качественного  монтажа.
6. Грунт, по возможности, вынимается на площади, минимально превышающей размеры сечения столба. Обычно столбчатый фундамент устраивается квадратным с размером каждой стороны 40 см.
7. Нижняя отметка каждой ямы должна быть единой для всех столбов, проверка отметки проводится с помощью нивелира или другими способами.
8. Подготовка или подушка под блоки обычно устраивается из песчано-гравийной смеси. Возможно применение только песчаной подсыпки.
9. Уплотнение подстилающего слоя производится с помощью ручной трамбовки, изготовленной из бревна. Песчаный слой неплохо уплотняется простой заливкой избыточного количества воды.
10. Первый (нижний) ряд из двух блоков укладывается непосредственно на песчано-гравийную подушку либо на выравнивающий слой из цементно-песчаного кладочного  раствора.
11. Промежуток между блоками заполняется раствором толщиной около 1 см.
12. Уложенный ряд блоков накрывается раствором и на него укладывается перпендикулярно перекрывающий следующий ряд.
13. Аналогично с перекрытием укладываются все ряды до нужной отметки.
14. Цементно-песчаный раствор приготавливается из расчёта на 1 часть цемента М400-500 три части просеянного песка. Вода добавляется в количестве, необходимом для создания пластичной густой консистенции раствора.
15. Проверяется верхняя отметка столбов. Она должна быть одинакова для всей системы. При необходимости возможно добавление выравнивающих слоёв из раствора, в отдельных случаях верхний ряд может быть выложен из красного полнотелого кирпича.
16. В шов верхнего ряда иногда вставляется анкерный болт для последующего крепления деревянной обвязки
17. Последним этапом считается устройство укрывающей верхний ряд гидроизоляции из рубероида на битумной мастике.

Видео: Каркасный дом на блоках своими руками

Столбчатый фундамент

Расходная часть материала и затрат труда на возведение столбчатого фундамента в два раза экономичнее ленточного мелкого заложения, особенно если за основу брать блоки 20х20х40. Основным условием возведения такого вида является отсутствие сильных перепадов высоты.

Основные принципы технологии:

1. По периметру строения роется необходимое количество скважин прямоугольной формы.
2. В обязательном порядке дно скважины покрывается тщательно утрамбованной подушкой, которую изготавливают из гравия, смешанного с крупным песком.
3. Устанавливается ряд блоков, скрепленный бетонным раствором.
4. Второй ряд укладывается в обратном направлении. Продолжают такую укладку до требуемой высоты.
5. Верх столбов выравнивается, после чего покрывается гидроизоляционным материалом.

Помните! Необходимо выдерживать одинаковый уровень тумб, так как исправление перекосов по окончании строительства проблематично.

Столбчатый фундамент – выгодный вариант для строений на глубоко промерзающих почвах. Но у такого вида имеются и недостатки:

• отсутствие подпольного пространства;
• требуется отделка нижней части фасада строения;
• возводится только на идеальной поверхности, где исключается движение грунта. Если предполагаются дополнительные укрепления, то затратная часть увеличивается, что лишает фундамент такого вида преимущества, как низкая стоимость;
• не применяется для возведения крупных основательных строений.

Тумба столбчатого фундамента Исходя из вышеуказанных достоинств и учитывая недостатки, стоит обратить внимание, что столбчатый фундамент нередко является единственно оптимальным и выгодным решением для срочного возведения строений. Но чтобы здание имело длительный срок службы, необходимо соблюдать все условия и нормы.

Кроме того, бетонные блоки 20х20х40 относятся к универсальному и бюджетному материалу, так как диапазон использования довольно широкий. К их достоинствам относятся:

1. Качество материала, что позволяет увеличить срок эксплуатации строения.
2. Невысокая стоимость и правильные формы сокращают затратную часть на дополнительное количество раствора на выравнивание.
3. Благодаря легкости материала и его прочности, сокращаются временные рамки строительства, и затраты на применение тяжелой техники.
4. Немаловажный фактор материала – его экологичность.

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Столбчатые фундаменты область их применения конструктивные решения

Столбчатый фундамент состоит из отельных столбов, связанных над поверхностью грунта ростверкомСтолбчатый фундамент считается наиболее простым в возведении и экономически выгодным.

Благодаря этому основание такого типа получило широкое распространение в промышленном, общественном и индивидуальном строительстве.

Тем не менее, применение фундамента, из-за его конструктивных особенностей, в определенных условиях может быть ограничено.

Столбчатые фундаменты относятся к составным несущим конструкциям, предназначенным для возведения зданий на естественном основании. Такие фундаменты состоят из столбчатых опор с развитой подошвой и перекрытий, соединяющих опоры.

Столбчатые фундаменты у нас применяют под весьма легкие конструкции, а именно: дома из дерева или же каркасные дома

Чаще всего, фундаменты на столбчатых основах используют в малоэтажном, бесподвальном строительстве.

Тем не менее, устройство столбчатого фундамента возможно и для зданий с подвальными помещениями. Но, в этом случае, понадобятся дополнительные конструктивные решения (монтаж башмака, столба, ранд-балки, плиты ограждения).

В случае, когда по проектным расчетам опорная способность всех столбов оказывается достаточной, фундамент используют и для строительства достаточно тяжелых зданий из кирпича, шлакоблока.

При этом, почва под строительство должна обладать высокими прочностными показателями.

Так, тяжелые здания на столбчатом фундаменте можно возводить на:

• Скальных грунтах;
• Твердых глинистых почвах;
• Крупнообломочных грунтах.

Возможность строительства на столбчатом основании должна определяться, исходя из геологических факторов, нагрузки на фундамент.

Определяющими факторами являются вес здания, деформационные свойства грунтов, степень сопротивляемости почв сжатию, разрыву, сдвигам, уровень залегания почвенных вод.

Немаловажным является и план-проект здания, размещение бытовых инженерных коммуникаций.

Принимать решение о строительстве зданий (в особенности тяжелых) на столбчатом фундаменте без проведения предварительных, тщательных расчетов категорически запрещается.

Варианты конструкций фундамента

Добрый день всем интересующимся постройкой домов!

В приведенной ниже статье речь пойдет об одной из самых важных частей любой строительной конструкции – ее фундаменте. Мы с вами коротко разберем основные варианты устройства фундаментов, их описания и характеристики.

Недаром фундамент считается одной из самых важных составляющих любого дома. Ведь он является таким элементом в строительстве, без которого никак невозможно обойтись.

Строительство: актуальная информация

Чтобы построить основу, как правило, используют монолитные камни. Самый оптимальный вариант – купить уже готовый материал, отлитый на вибростанке. Он имеет приемлемую стоимость, поэтому данное решение не сделает бреши в общем бюджете.

Блоки, имеющие размеры 20х20 и длину в 40 см используют чаще всего. Это связано со следующими факторами:

1. Поскольку блок небольшой, он имеет небольшую массу. В зависимости от того, какой наполнитель у материала, одна единица может весить в пределах 30-32 кг. Благодаря этому можно не использовать специальную технику. Данный момент имеет значение для людей, которых интересует самостоятельная установка фундамента.
2. Изготавливают блоки на вибропрессах. В итоге блок литой, а это значит, что он будет иметь высокую прочность.

Смело можно назвать данные пропорции удачными – без особых проблем можно сложить столб основы, а также выровнять плоскость, при этом не понадобится подрезать верхушку опоры.

Важно: При покупке стройматериалов желательно проверить каждый блок шаблоном. Это связано с тем, что в продаже имеются сборные партии (их изготавливают на разных формах), следовательно, размер может отличаться.

Блоки ФБС: размеры изделий согласно сортаменту

Каждый блок имеет свою маркировку, которая указывает на длину, ширину и высоту изделия в дециметрах. Эти параметры должны строго соответствовать требованиям ГОСТ 13579-78. Если рядом с числовым значением стоит буква «Т», это свидетельствует о том, что при изготовлении блока применялся тяжелый бетон, буква «П» указывает на керамзитобетон, а «С» – на плотный силикатный бетон.

Блоки фундаментные ФБС имеют свою маркировку, которая представляет собой определенный набор букв и цифр.

По ГОСТу блок ФБС представлен в 15 типоразмерах, где важной габаритной характеристикой является ширина изделий, которая составляет 300-600 мм. По длине ФБС сортамент разбит на три типоразмера со значениями 880, 1180 и 2380 мм. Высота изделий составляет 580 мм. Лишь блок длиной 1180 мм располагает высотой изделия 280 мм. Самый маленький элемент имеет размеры 880х300х580, а самый большой фундаментный блок ФБС 24.6.6 – 2380х600х580 мм.

Маркировка стандартных изделий приведена в таблице:

Обратите внимание! Стандартный блок является сплошным изделием, у которого отсутствуют пустоты. При покупке материала следует проверять у изготовителя сертификат качества, являющийся гарантией того, что блоки соответствуют требованиям действующего стандарта.

Размеры блоков ФБС согласно сортаменту.

Технические параметры

Прежде чем рассмотреть все преимущества блоков из керамзитобетона, более детально остановимся на его важных технических характеристиках.

В первую очередь при закладке блочного основания нас интересуют плотность, теплопроводность и влагопоглощение.

1. Плотность керамзитовых блоков варьируется от 500 кг/м3 до 1800 кг/м3. Керамзитобетонный материал плотностью до 1100 кг/м3―конструкционно — теплоизоляционный тип, свыше― конструкционный. Обусловлен этот факт тем, что при производстве форм с применением больших фракций, итоговый продукт получается прочным, но холодным.
2. Коэффициент теплопроводности от 0,18 до 0,81–0,90 Вт/м°С.
3. Морозостойкость―класс F25, F35, реже F50 и F75.
4. Повышенное влагопоглощение.
5. Срок эксплуатации―60 лет и выше.
6. Вес малогабаритных блоков― 10-25 кг, зависит от габаритов и плотности керамзитобетона. Стандартный размер малых стеновых блоков―40х20х20 см (длина, ширина, высота).
7. Размер ФБС для малого строительства―(120-240)х(30-80)х60 см
8. Изменение температур не влияет на керамзитобетон, он не расширяется и не сужается, что означает неизменность геометрии форм.

Подготовка основания

Подготовительный этап подразумевает удаление плодородного слоя почвы

Для подготовки фундамента выполняют следующие операции:

дно ямы засыпают песком (10-20 см), проливают водой, разравнивают и утрамбовывают;на образовавшуюся подушку укладывают полиэтилен или рубероид. Можно выполнить цементную стяжку толщиной 5-7 см или укладку блоков верх подушки укладывают арматурную сетку. Необходимо проследить, чтобы ее край и грань блока находились друг от друга не менее, чем на 3 см;связывают арматуру с помощью проволоки и заливают сетку раствором.

После выполнения подготовительных работ, в яму ставят бетонные блоки.

Чтобы сделать это своими руками, придерживаются такой технологической последовательности:

ФБС первого уровня укладывают, начиная от угла;бетонным раствором заполняют шов, причем и вертикальный, и горизонтальный;производится кладка последующих уровней , согласно принципа кирпичной перевязки. Это значит, верхние блоки должны опираться на нижние так, чтобы перекрыть вертикальные швы центром.

фундамент из блоков.

Принцип такого сооружения состоит в том, что по периметру разметки на расстоянии не более 1,5 м друг от друга выполняются столбы, к слову, из бессер-блоков их выполнить проще всего. Для этого в каждой отмеченной точке вырывается яма.

При заглубленном варианте она напоминает усеченный конус, глубиной 1,5 – 2 м. На дно засыпается подушка из щебня и песка не менее 15 см толщиной, трамбуется, затем на цементный раствор укладываются блоки, по 2 в одном ряду и каждый последующий располагая перпендикулярно предыдущему. Затем в воронку обратно засыпается вынутый грунт, делается гидроизоляция блока граничащего с поверхностью земли (обрабатывается битумом, сверху укладывается рубероид). Затем возводится наземная часть столба, как правило, это еще 2 ряда, и бетонная отмостка под уклоном, чтобы не собиралась вода.

При малозаглубленном варианте в разрезе яма имеет вид квадрата глубиной 50-60 см, полностью засыпается песчаной подушкой, на которую устанавливается первый ряд блоков, заглубляясь почти вровень с поверхностью. Все остальные шаги повторяются. Стоит отметить, что если в случае глубокого столба отмостку можно опустить (хотя все же лучше сделать), то здесь она нужна обязательно. Далее на полученные столбы возводится каркас из бруса, так называемый ростверк. Соединяется между собой ребрами жесткости и напоминает решетку.

Виды фундаментов

Столбы выполняют из кирпичной кладки на песчаной подушке или на бетонной подготовке. Кирпич подвержен разрушению от влажных испарений грунта. Поэтому особое внимание нужно уделять гидроизоляции кладки.

Столбчатый фундамент делают из природного камня. Кладку возводят на цементном растворе. В основном основание из такого материала применяю для лёгких построек.

Бетонные опоры

На дне ямы укладывают бетонную подготовку большую по размерам, чем площадь поперечного сечения опоры. В установленную опалубку заливают бетон. Используют бетонную смесь не ниже М 400.

Технология возведения та же, что и у бетонных опор. Единственное отличие заключается в установлении в опалубку арматурных каркасов. За счёт армирования можно использовать бетон низких марок (М 200, М 250).

Опалубку заполняют бутовым камнем, таким образом, чтобы обеспечивалось наиболее плотное прилегание кусков бута между собой. Всё пространство заполняют цементным раствором.
