Закладка коммуникаций при устройстве фундамента

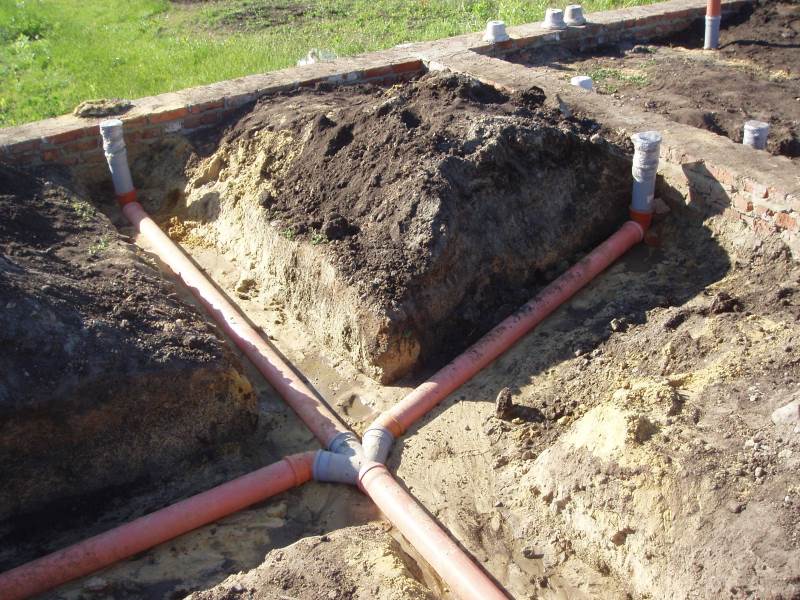

Особенности прокладки канализации под фундамент

Канализационная труба через фундамент выходит из дома на улицу прямо в траншею для канализационного трубопровода. Отвод соединяется с наружной трубой способом «в раструб» или при помощи фитингов. Здесь важную роль играет материал, из которого изготовлены трубы. Элементы трубопровода должны быть надёжными, стойкими к значительным механическим воздействиям. Следует учитывать, что на трубы будет действовать не только земля, но и бетонное основание дома. В результате проседания фундамента трубопровод может повредиться, а канализационная система прекратит своё функционирование.

Для прокладки канализации под фундамент используют такие трубы:

• Стальные. Их минус — сильная подверженность коррозии, дороговизна, тяжёлый вес. Но изделия отличаются прочность и надёжностью, способны выдерживать значительные физические нагрузки.
• Чугунные. Применяются чаще, чем стальные, однако, также подвергаются коррозии, дорого стоят, их невозможно установить без применения специальной техники.
• Пластиковые. Используются только изделия с плотной структурой и улучшенными техническими характеристиками. Обычные пластиковые трубы не могут выдержать вес бетонного основания.

Обратите внимание! Канализационная труба в фундаменте не прокладывается, если основание слишком глубокое, например, когда под домом есть подвал. Также от подобного решения отказываются, если у дома толстые стены. В этих случаях выполняют глубокий подкоп под основание дома.

Для эффективного функционирования канализационного трубопровода, уложенного в фундаменте, обязательно следует сделать наклон 2-5%.

Подготовка

Лучше всего, даже если работы проводятся собственными силами, составить хотя бы простейший проект проводимой канализации. Он позволит учесть все аспекты и нюансы, и в процессе работы существенно сэкономит время. Все расчеты: расстояние от канализации до фундамента, диаметры используемых труб, расстояние до септика, угол уклона, наличие теплоизоляции необходимо проводить с учетом стандартов, установленных государственными нормативными документами.

Какие трубы выбрать?

Как сделать разводку?

Ознакомившись с особенностями строения фундамента, необходимо решить, как сделать разводку канализации на фундаментной плите, если же такой возможности нет, и доступна лишь прокладка канализации под фундаментной плитой, спланировать работы соответствующим образом. Прокладка под плитой предполагает сложности с дальнейшим обслуживанием системы, особенно если тракт подключен к локальной системе утилизации сточных отходов, а не централизованной канализации. В то же время, высокое расположение канализационного тракта может сопровождаться риском невозможности соблюдения необходимого уклона или замораживания в холодное время года.

Если есть возможность подключения к центральной системе канализации, это существенно упрощает задачу, стоящую перед хозяином участка. Если вывод будет осуществляться в септик, то следует учитывать, что септик должен быть отдален, как минимум, на пять метров от точки выпуска магистрали из фундамента.

Реальный пример проведения инженерных коммуникаций

Канал FORUMHOUSE снял видео, в котором хозяин частного дома рассказал, как ему пришлось проводить инженерные коммуникации уже после того, как дом был готов. В этом доме живем с 29 августа 2015 года. Прошло чуть больше года, перезимовали. Переезжая в дом, подготавливая для проживания необходимо сделать все инженерные, коммуникационные выводы. Было выполнено все в последнюю очередь, потому что не было времени, был занят.

Посмотрите товары для изобретателей. Ссылка на магазин.

Самое главное, проложил всю электрику. Хотя не знал, что это. Провел канализационные выводы.

Перешли к теплым полам и, как заехали, за 3 дня на скорую руку спаял котельную, чтобы была горячая вода от котла, отопление.

Коммуникации вводили уже, когда частный дом был построен. Уже стоял фундамент. Это был первый опыт. Прошляпил момент, поэтому коммуникации ввели в финале строительства. Рыли траншею на 1,8 м, закладывали воду, закладывали канализационную трубу. Все коммуникации централизованные. Подача воды, канализация централизованы, поэтому проблемы с вкапыванием септика не стояло. А так как фундамент ростверк, зайти в дом подкопаться было не проблема. Подкопались спокойно, ввели воду, канализацию, все это закопали, следы, шрам на земле от траншеи, его видно.

За спиной находится центральная канализация, 2 колодца. Один на подачу воды, один на слив канализационный.

Электроника для самоделок в китайском магазине.

В одной из комнат будущий кабинет.

В отдельной комнате вся электрика, щитки. Последние разделил на 2 этажа. Все вывел, но обсчитался, придется дорезать еще один щиток, вставлять сюда, это будет чисто кухня. Потому что на кухне будет много приборов, по рекомендации электриков сделал так, что на каждый прибор отдельный кабель, поэтому получилось много автоматов, чтобы уже знал, что что-то выключается, не как в советское время, а современно.

Электрику прокладывал в гофре по рекомендациям, по снипам, пуэ, но серый гофр не понравился. Предпочтительней черный, как более надежный и плотный, не рвется так, как рвется серый. Вся электрика в гофре, но по пуэ в деревянных каркасных домах (здесь дом не деревянный) должна быть в железной гофре. Так как не было финансов больших, купил простую, потому что было все временно, но так, осталось. Кабель хороший использовал – нум, поэтому, проблем не должно быть.

В данный момент находимся в котельной, все сделано на скорую руку.

Как переехали в дом, стал вопрос, чем отапливаться. В то время в поселке свет стоил почти 5 руб кВт. Дом до конца не отделан, не обшит изнутри, поэтому большинство тепла уходило через ватный утеплитель наружу. Там вентилируемых фасад. Все выносилось. Сосед подарил за небольшие деньги дизельный котел. Он в полуразобранном состоянии, потому что недавно обслуживал его, еще не закрыл крышкой. Солярка на дизеле. Расход зимой доходил до катастрофических показаний, до 20 литров в 3 дня. Бывало, что, в день 20 литров, но это зависит от того, сколько пользуются горячей водой. Все уходит на нее. Висел один радиатор. Уже целых 3 радиатора. В ближайшее время будем оснащать все помещения радиаторами, также будем делать теплые полы.

Здесь будет закупаться оборудование уже с расходомерами для теплых полов, грамотно коллекторная система. Отрезано с запасом, потому что неизвестно, где что будет расположено, все с запасом. Далее с 5 минуты на видео про то, как проводить коммуникации в доме, который уже построен.

Еще в одной публикации посмотрите отзыв на такой дом.

Что представляют собой инженерные коммуникации в частном доме

Для каждого человека понятие пусть не идеального, но хорошего частного дома своё. Кому-то хватает обычного набора удобств: электричества, отопления, теплого санузла и, желательно, газа. Добавится кондиционер – еще лучше. В общем, перечень современных коммуникаций в доме на сегодня выглядит примерно так:

• водопровод;

• отопление;

• канализация;

• электричество;

• вентиляция;

• газ.

Отопление в частном доме

Отопление – практически самая востребованная из услуг, особенно на севере России. С развитием новых технологий, вариантов отопления дома сейчас не так уж и мало. Взять, например, теплые полы или давно зарекомендовавшее себя газовое отопление.

Как работает отопление? Основной элемент тут – котел, который нагревает теплоноситель. Котлы могут работать на самом разном топливе: мазуте, узле, древесных пеллетах. Тепло также передается с помощью различных систем в зависимости от вида теплоносителя.

Большинство нынешних коммуникаций отопления работают в автоматическом или минимум в полуавтоматическом режиме. Не удивляйтесь, но даже котлы на дровах в большинстве случаев модернизированы до такой же степени, что не может не радовать владельца частного дома.

А вот радиаторы и трубы, если еще и не совсем отошли в прошлое, то, во всяком случае, иногда вовсе необязательны. Многие отопительные коммуникации прекрасно обходятся и без них. Скажем, те же «теплые» полы, о которых упоминалось ранее.

Тёплая и холодная вода в частном доме

К сожалению, до сих пор в нашей стране не у каждого имеется центральное водоснабжение. А потому зачастую приходится использовать другие способы «доставки» воды в частный дом. Колодец или водоем рядом с домом плюс насос – и тогда никаких проблем. Правда, тут ни в коем случае нельзя забывать об очистке используемой вами воды: кто знает, сколько в ней бактерий или вредной химии. Здесь могут помочь различные системы фильтрации.

Канализация в частном доме

Здесь по аналогии с предыдущим вариантом. Самое лучшее – когда присутствует центральная канализация. А если нет возможности провести ее в частный дом? Тогда можно предложить на рассмотрение такие варианты выхода из ситуации:

• кто из дачников не слышал о простейшей выгребной яме? Выкопать несложно, но есть и минусы: не так уж и долго она служит. А уж про неудобства использования и говорить нечего;

• несколько более «продвинутый» вариант – целая система камер для очистки отходов жизнедеятельности;

• и третий, намного более дорогой способ – станция биологической очистки. Но зачастую она того стоит: и гарантировано работает более полувека, и большие объемы отходов для данной коммуникации – не проблема.

Электроснабжение частного дома

Если верить чиновникам, электричество доступно сейчас в любом месте страны. Это, конечно, не совсем правда, но дело не в этом. Просто даже в самых обустроенных районах могут возникнуть проблемы с электричеством. Но здесь как раз выход прост и давно известен. В качестве подстраховки можно использовать генераторы, работающие на различном топливе: бензине, энергии солнца или даже от ветра. Тут главное – вычислить, какое именно количество энергии вам может понадобиться: киловатт для бытовки или 10 для частного дома. Ну и самое главное – абсолютно все работы по электрификации вашего частного дома вплоть до установки розеток на кухне доверяйте только профессионалам! Иначе никто не застрахован от различного рода неприятностей.

Система вентиляции в частном доме

Проектирование вентиляционной системы осуществляется одновременно с разработкой проекта дома. Существует три вида организации вентиляции дома: естественная, принудительная и смешанная. Все виды предполагают систему каналов. Принудительная вентиляция подразумевает установку специального оборудования – вентиляторов – для обеспечения циркуляции воздуха.

Газоснабжение частного дома

Газ сейчас – один из самых дешевых видов топлива, а потому и весьма выгоден владельцам частных домов. Ведь газоснабжение – это не только возможность приготовить на плите кролика, но и многое другое. Например, то же отопление с помощью газа совсем не разорительно даже для людей со средним достатком. В последнее время входит в моду наличие в частном доме газового камина. Использовать в быту газ можно разными способами. Самый простой – подключение к центральному газопроводу. Если же такой возможности нет, поможет сжиженный газ. Разумеется, вместе с установкой специального резервуара для его хранения.

Как говорится, «до чего дошел прогресс», а именно: уютный частный домик себе можно построить практически в любом месте – хоть под Москвой, хоть где-нибудь в Сибири, за тридевять земель от областного центра.

Читайте материал по теме: Сантехника в частном доме: устройство, прокладка, особенности монтажа

Закладка коммуникаций при устройстве фундамента

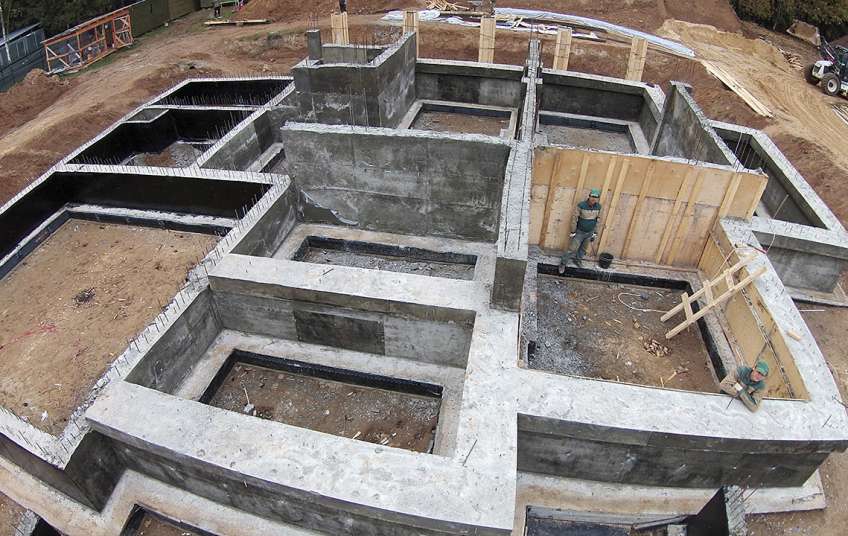

Обустройство коммуникаций в ленточных фундаментах

Редко можно встретить дом, который смог бы существовать без коммуникаций.

Они бывают различны по функциональному назначению и характеристикам, но прокладывать их нужно непосредственно перед заливкой фундамента.

Уже на стадии проектирования любого здания изначально предусматриваются трубные точки ввода водоснабжения, канализации, реже силовой проводки.

И это отличный вариант, ведь в таких случаях ничто не мешает качественно сделать трубный ввод, установить необходимые гильзы и изолировать ввод через стенки будущего ленточного фундамента.

Существует также ситуация, к примеру, когда был куплен старый дом, и есть необходимость модернизировать существующие коммуникации, проложив новые или усилив старые. В таких случаях ввод делать уже сложнее, и в данном случае иногда приходится использовать строительную технику и специальный инструмент.

Учитывая высоту расположения трубных вводов, по строительным нормативам единственные сети, которые можно провести через основание – это газовые трубы или силовой кабель. А вот канализацию, вентиляцию и водоснабжение нужно прокладывать на глубине от 40 см ниже границы промерзания почвы, а ленточные фундаменты на такой глубине практически не встречаются. Поэтому, для частного дома все коммуникации предусматривают как можно ниже нулевого уровня, а трубы прокладывают ниже подошвы фундамента.

Требования по прокладке систем водоснабжения (СП )

Схема коммуникаций в фундаменте

В данном случае гильзы необходимо устанавливать непосредственно в опалубку перед заливкой бетоном, разбивать конструкции ударным методом не рекомендуется в связи с возможностью деформации. При проектировании узлов ввода нужно учитывать:

Нормативы по канализации (СП ):

• минимальная глубина установки гильзы в ленточном фундаменте от 0,7 метра от уровня отмостки. Такая глубина защитит трубы от механических повреждений и вибрации;
• рекомендуется предусмотреть утепление труб;
• угол наклона должен составлять 4−7 градусов для обеспечения самотека;
• расстояние от ввода труб водоснабжения должно составлять не менее 1,5 метра;

Рекомендовано трубы проложить на глубине ниже зоны промерзания.

Правила прокладки коммуникаций в заглубленном ленточном фундаменте

Уже на стадии проектирования и подготовки траншеи под установку опалубки предусматриваются места с гильзами для трубных коммуникаций. Для частного дома, кроме учета нормативных строительных требований, существуют еще и экономические:

1. Изначально нужно проектировать кратчайший маршрут от водозабора до точек основных водяных потребителей. Оптимально будет установить водяной расширительный бак в доме, а в него подвод сделать с помощью насоса. Тогда коммуникации можно проложить относительно глубоко, вплоть до глубины 2,7 метра.
2. В монолитных лентах нужно вводы делать непосредственно перед обустройством арматурного каркаса до заливки. После заливки бетоном разбивать фундамент запрещено, тут поможет только коронка с алмазным напылением.
3. Если уровень грунтовых вод довольно высокий и составляет до 1 метра ниже подошвы ленточного фундамента, ввод через стенку нужно дополнительно герметизировать водостойкими полимерами.

Для труб канализационных сетей особенных требований не предусматривается, ведь они изначально подаются в окружающую среду комнатной температуры. Таким образом, теплоизоляционный слой будет меньшим, а финансовые затраты на обогрев труб минимальным.

В случае прокладки коммуникаций при ленточных мелкозаглубленных и незаглубленных фундаментах все трубы прокладывают ниже подошвы фундамента. При этом, если уровень грунтовых вод довольно высокий, то проектируется специальный трубный кольцевой дренаж.

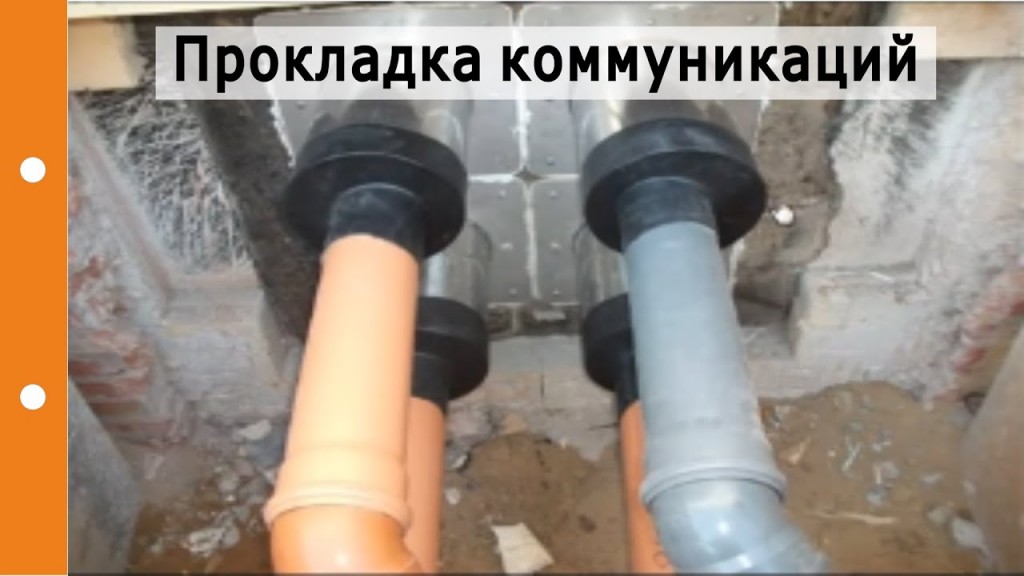

Классическая технология прокладки коммуникаций

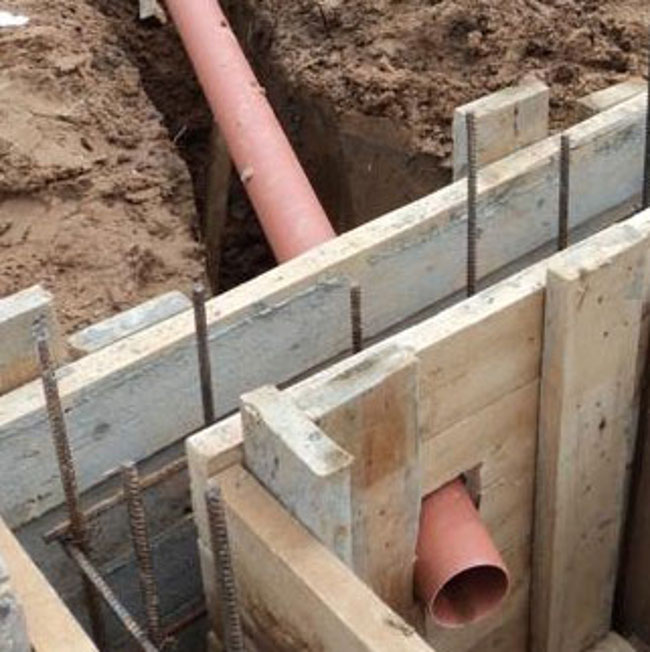

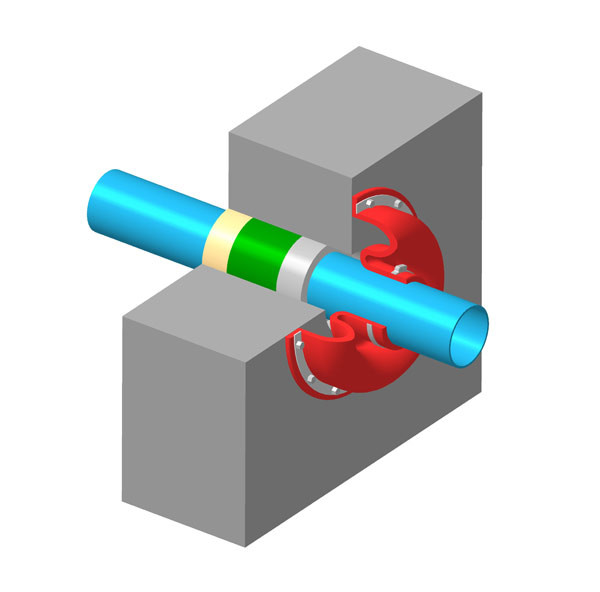

Обустройство гильзы в опалубке

Если ленточный фундамент на этапе возведения, то технология обустройства коммуникаций довольно простая:

Иногда ленточный фундамент проектируется с промежуточными бетонными полами. Так делают подвалы или технические подпольные этажи.

В таких случаях трубы выводятся вертикально на заданную высоту, а все соединения оставляют внутри будущей плиты.

Учитывая техническую невозможность ремонта трубных соединений, коммуникации сваривают или паяют, затем проверяют все соединения под большим давлением или ультразвуком.

Что делать, если уже возведен ленточный фундамент?

Алмазное бурение для прокладки коммуникаций в ленточном основании

Иногда приходится делать реконструкцию существующих трубных сетей или прокладывать новые системы.

Если фундамент мелкого заложения, тогда провести новые трубы не составит большого труда. Здесь достаточно раскопать фундамент до глубины подошвы в месте подвода труб, и уже под ним уложить трубы.

Но такой вариант допустим, если используется мелкозаглубленный ленточный фундамент. А вот при глубоком залегании подошвы, вплоть до границы промерзания почвы, раскапывание будет достаточно затратным удовольствием.

В таких случаях есть следующие способы прокладки в стенках фундамента новых трубных вводов:

1. Бурение шурфов под основанием, закладка внутри гильз с дальнейшей их герметизацией. Метод дорогой и оправдывает себя при прокладке новых канализационных систем. При вводе водоснабжения нужно дополнительно покупать мощный насос, чтобы нейтрализовать сопротивление в зоне изгибов.
2. Пробивание отверстия в фундаменте с помощью алмазной коронки. Делать это долго, но коронка сделает идеально ровное отверстие с гладкими краями и одновременно срежет арматурный пояс.
3. Можно длинными сверлами по бетону малого диаметра наметить по кругу отверстия и затем ударником удалить бетон. Это также длительная процедура, но ее легко сделать своими руками с минимумом финансовых затрат.

Утепление трубопровода

Иногда канализационные трубы требуется утеплить. Необходимость в утеплении канализационных труб возникает, когда трубопровод проложен выше глубины промерзания грунта или на выходе из здания.

В этом случае применяется утеплитель стенофлекс или энергофлекс. Теплоизоляционный материал обматывается вокруг канализационных труб по всей протяженности трубопровода и надежно закрепляется. По окончании монтажа утеплителя проверяется уклон, и только потом производится засыпка.

Самым лучшим вариантом будет засыпка трубы песком слоем 10-15 см, который уплотняется по краям. Поверх песка разрешено засыпать грунт, оставшийся после рыться траншей.

Когда требуется частичный ремонт уже функционирующего канализационного трубопровода, правильнее и надежнее демонтировать старые канализационные трубы полностью, после чего заняться укладыванием новых.

В действительности такое решение займет гораздо меньше времени, чем замена отдельных элементов канализации.

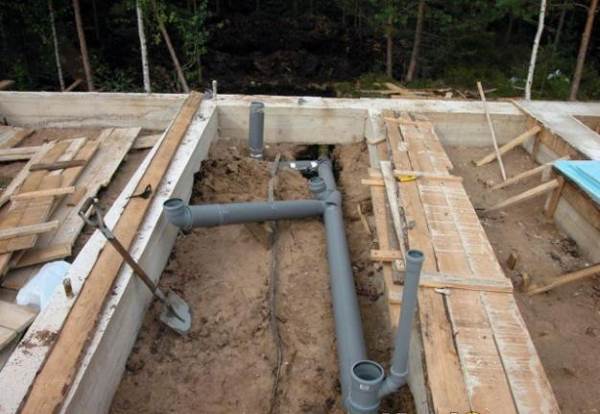

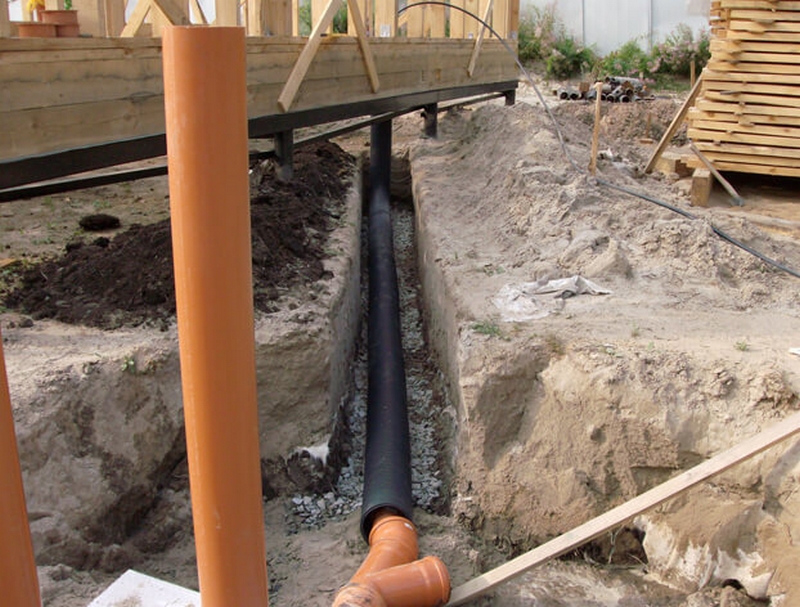

Прокладка канализации под фундамент

«Соблюдение технологии производства – дороже любых материалов!»

Прокладка канализационных труб – важнейший этап при строительстве дома, производится после разработки котлована. Трубы прокладываются в грунте или песчано-гравийной подушке под фундамент.

Теоретически, в частном доме можно проложить канализацию под фундаментом и после возведения дома, но это может нарушить целостность и геометрию всей конструкции или попросту не получиться из-за толстых стен или глубины, поэтому рекомендуется делать прокладку коммуникаций на этапе строительства. Не говоря уже о том, что сверлить готовую плиту сложно, затратно и долго.

Важно: канализацию и коммуникации рационально прокладывать и испытывать на начальном этапе строительства дома, чтобы избежать неприятных последствий и лишних трат.

Канализацию прокладывают двумя способами:

1. Через фундамент – для цокольных этажей с большим заглублением;
2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Как грамотно проложить трубы под фундаментом?

Правильно проложить канализацию под фундаментом – непростая задача даже для квалифицированных строителей, не говоря уже о дилетантах и непрофессионалах. Это сложный процесс, который требует предельного внимания и профессионального подхода на каждом этапе и строгого следования технологиям: соблюдение уклона, соединения отводов, установка ревизий и так далее.

• В соответствии со всем вышеперечисленным, определяется масштаб работ и составляется чертеж, где указываются расположение канализационных стояков, места сочленения труб и их повороты, место установки септика или выгребной ямы;
• Плюс ко всему необходимо просчитать диаметр трубы в зависимости от предполагаемого объема проходимой жидкости (чаще всего 110 см), а также угол наклона для отвода сточных вод;
• Очень важно, чтобы уклон попадал в диапазон от 1 до 4 см на метр, т.к. маленький угол наклона станет причиной застоя, а при слишком большом наклоне жидкость будет уходить быстрее и не очищаться, что вызовет засор.

Также есть еще огромное количество моментов, о которых простой обыватель даже и не догадывается.

Если вы планируете проложить канализацию в фундаменте дома самостоятельно, то вам придется освоить инженерные азы, составить план/чертеж, и при этом не забыть соблюсти все санитарные требования и нормы. На все это уйдет много времени, сил и средств, чтобы устранить неизбежные ошибки и просчеты.

Важно: учитывая все нюансы, грамотно проложить систему канализации под/через фундамент могут только профессионалы, которые владеют технологией и располагают полным спектром необходимых инструментов и техники.

Как мы делаем канализацию при возведении фундамента?

• В зависимости от назначения будущей постройки инженер составляет подробный план и чертеж системы, выбирает способ прокладки;
• Непосредственно прокладкой коммуникаций занимается бригада под руководством прораба, имеющего высшее строительное образование;
• Проводим испытания системы канализации методом пролива;
• На всех тапах мы соблюдаем нормы СП «Канализация. Наружные сети и сооружения».

Основные правила прокладки канализации:

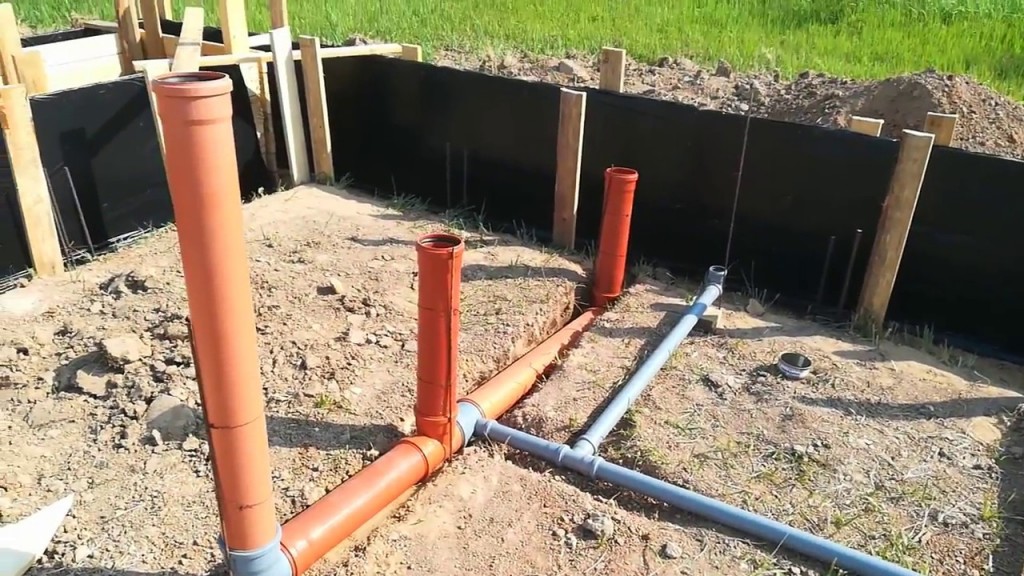

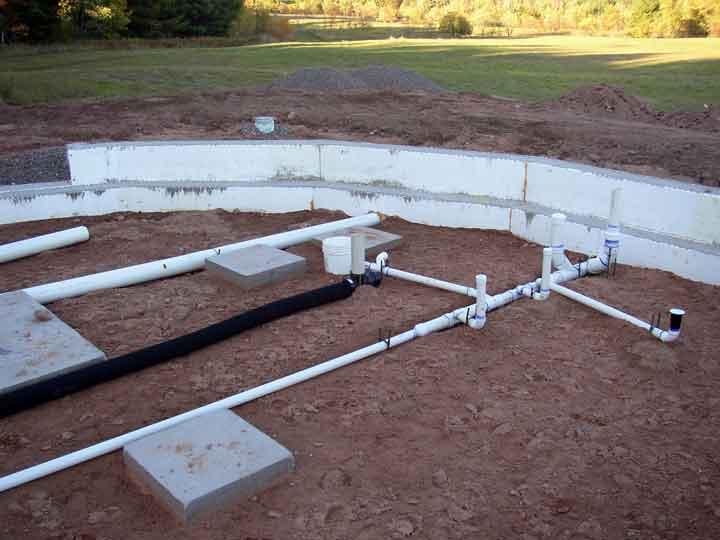

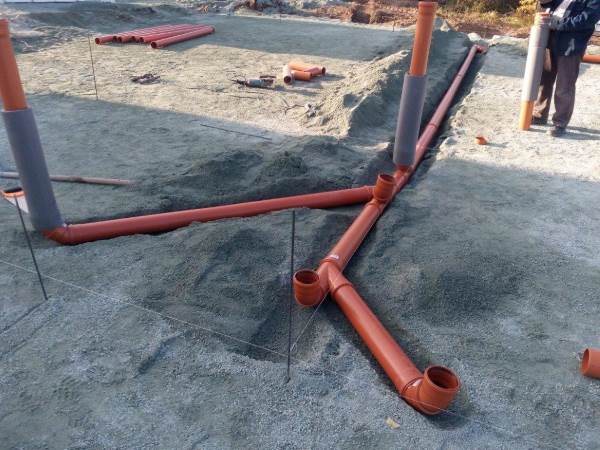

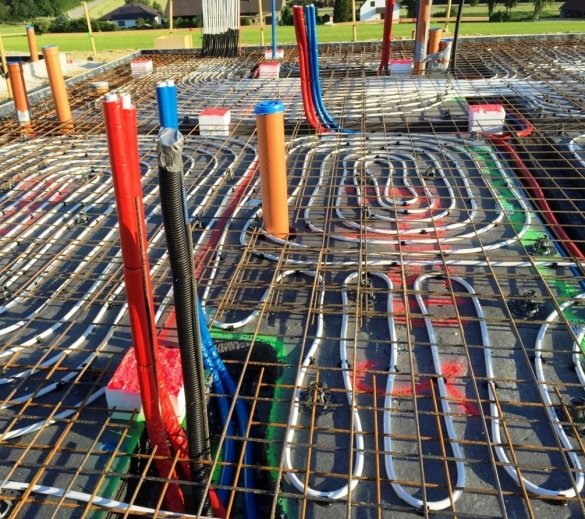

• Канализация под монолитной плитой располагается в заранее вырытые траншеи;
• Под плитный фундамент укладываются трубы из современных полимерных материалов, гарантированный срок службы которых превышает 50 лет;
• Трубы вне здания должны пролегать на 70 см ниже уровня грунта либо иметь теплоизоляцию;

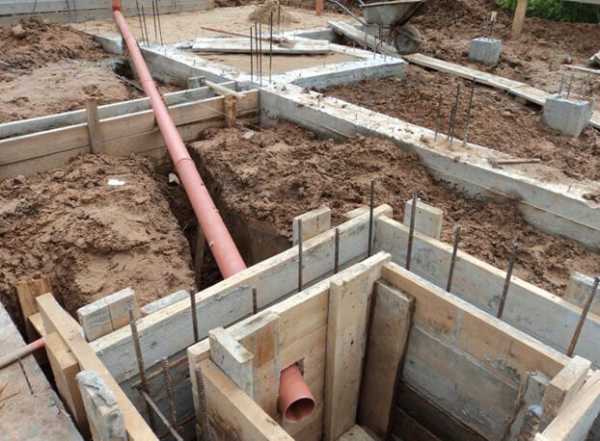

• При ленточном фундаменте трубы укладывают после монтажа опалубки, чтобы не промахнуться с местоположением гильз или самих труб;
• При заглубленном ленточном основании сначала в опалубку вставляются гильзы, затем фундамент заливается бетоном и только после этого в отверстия гильз вставляют трубы;
• При мелкозаглубленном фундаменте ленточного типа трубы канализации прокладываются в траншеи ниже уровня самой «ленты»;
• Зазоры между фундаментом, гильзами и трубами заполняются герметиком, при этом диаметр гильзы должен быть на 5 см больше диаметра самой трубы, чтобы при усадке труба не погнулась;
• Перед бетонированием проводятся испытания путем пролива и сбора воды, чтобы определить, есть ли места проседания трубопроводов, которые могут привести к засорам системы канализации.

Это стандартный список работ и требований по проведению канализации во время строительства фундамента. Однако полный перечень работ определяется индивидуально для каждого случая и зависит от масштаба работы, типа постройки, сезона, климата и пр.

Как мы работаем

Консультация

Прокладка труб канализации входит в общее обустройство фундамента от компании «Архитектурно-строительное производство».

Однако вы можете составить смету работ и материалов отдельно, обратившись к нашим менеджерам.

Стоит обратить внимание, что точная цена станет известна только после составления чертежа, плана разводки, оценки масштаба работ и прочих индивидуальных факторов.

Электроснабжение частного дома

Условно всю работу можно разбить на два этапа. Первый заключается в сборе необходимых разрешений и согласований. А второй – в практической работе по электрической части.

1. Получить разрешение

Первым делом надо подготовить набор документов:

• паспорт гражданина России. Если же заявление подается от чужого имени, нужно приложить доверенность на осуществление таких действий;
• документы, удостоверяющие право собственности на дом;
• графическая схема с указанием всех инженерных коммуникаций, уже проложенных на участке (водоснабжение, газопровод). Не забыть указать местонахождение ближайшего столба электрических сетей.

Интернет значительно упростил создание план-схемы участка. Достаточно вывести на печать фрагмент карты Google или «Яндекс» и обозначить границы своего участка красным маркером.

Если расстояние до ближайшего столба линий электропередач превышает 25 метров, необходимо установить еще один столб на своем участке. И, скорее всего, это будет платная услуга.

Основываясь на предоставленных вами документах, электроснабжающая компания выдает технические условия. Этого достаточно, чтобы начать практические работы по электрификации своих земельных владений.

Согласно Постановлению Правительства РФ № 861, энергокомпании не имеют право отказывать в подключении к электросети. Единственное исключение – это объективные технические причины, по которым такое действие выполнить невозможно. В таком случае ответ организации должен содержать сроки, когда препятствия будут устранены. Перечень технических причин весьма разнообразен. К примеру, перегруженность проходящей рядом линии. Подключение к ней еще одного потребителя угрожает аварией. В этом примере ожидание может продлиться долго, так как модернизация электросети – достаточно затратное мероприятие и проводится нечасто.

Если же получен положительный ответ, через месяц выдадут договор на присоединение к электросети. К договору прилагаются технические условия на мощность линии в 16 кВт. Следует отдавать себе отчет, что для дачного домика и для загородного круглогодичного жилья требуются совершенно разные мощности.

Посещать все организации не обязательно. Наличие дома компьютера с выходом в Интернет позволит здорово сэкономить время. Можно оставить заявку на электрификацию на сайте Такая возможность появится после регистрации. Далее заполняется заявление и прикладываются копии документов. Затем просто ожидают ответа. Также возможно оставить заявку с запросом калькуляции связанных с подключением расходов. Кроме того, сайт содержит много просто полезной информации.

2. Техническая реализация

Далее начинается воплощение проекта в жизнь. Первым делом идем в магазин, торгующий электрическими товарами. Лучше, если это будет специализированный торговый объект. С собой нужно взять технические условия.

В границах участка устанавливаем бокс. Можно изготовить под него отдельную опору или просто повесить на стене дома. Если знаний и навыков достаточно, делаем монтаж согласно схеме технических условий. При отсутствии уверенности в собственных силах привлекаем наемных специалистов. Последние выполнят работу качественно, грамотно, аккуратно. Также проведут кабель от бокса до вводного распределительного щитка в здании. Если же такой щиток расположен в дальнем конце участка, то кабель прокладывается под землей.

Представители энергокомпании выполнят свою часть работы, которая заключается в проведении кабеля от ближайшего столба (или установленного вами) до вашего бокса. Затем счетчик пломбируется и подписывается акт, завершающий услугу подключения.

Все работы по монтажу электропроводки и соответствующего оборудования производятся только при строжайшем соблюдении стандартов безопасности труда. Также сейчас любой частный дом оборудуется контуром защитного заземления, так как велика насыщенность жилья приборами, работающими на электричестве.

Действия при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

Расчет толщины плиты и армирующего каркаса

При устройстве плитного фундамента своими руками важно правильно рассчитать толщину плиты. Слишком тонкое основание не выдержит нагрузок. Заливка чрезмерно толстой плиты приведет к лишним финансовым расходам.

Обратите внимание: каждый сантиметр толщины плиты – это 1 кубометр бетонной смеси на 10 кв. м площади.

Расчет следует доверить профессионалам или использовать специальную программу. Значение вычисляется исходя из типа грунта и нагрузок на фундамент. Следовательно, необходимо иметь данные геологоразведки на участке и готовый проект постройки. Стандартная толщина плитного фундамента – 200-300 мм.

Армирующий каркас для плит толщиной до 150 мм выполняют из одного слоя сетки, располагающегося по центральной горизонтальной оси. Для плит 200-300 мм требуется два параллельных слоя сетки, установленных с отступом 30-50 мм от низа и верха будущей плиты. Диаметр арматуры – 12-16 мм, шаг установки прутьев – 200-300 мм.

Под несущими стенами шаг установки прутьев уменьшают за счет более разрежнного расположения элементов в центральной части плиты.

Количество арматурных стержней и хомутов для их крепления удобнее всего рассчитывать, используя специализированный калькулятор.

Как сделать отверстие в фундаменте под канализацию своими руками

Канализационная система является одним из основных элементов создания комфортных условий проживания в доме. Но очень часто, не имея опыта в выполнении строительных работ, или при перепланировке дома возникает необходимость монтажа дополнительной канализации. Сделать это весьма непросто в том случае, когда дом уже сдан в эксплуатацию, а канализационное отверстие не предусмотрено. Если собираетесь перенести санузел, установить дополнительную душевую кабинку, изменить местоположение кухонного помещения, то без установки дополнительной канализации попросту не обойтись. Выход из такой ситуации один – пробить канализационное отверстие в уже готовом фундаменте или проложить коммуникационную линию под основанием. Что же лучше и как пробить фундамент под канализацию?

↑ Выполнение проектных работ

При возведении «с нуля» загородный коттедж сразу содержит все коммуникации и, как правило, удобнее в эксплуатации по сравнению с жильём, в котором инженерные сети проводятся постепенно с достаточно большими интервалами времени. В новостройке все системы жизнеобеспечения закладываются в проект изначально, что способствует максимальной эффективности их взаимодействия впоследствии. Но это невозможно сделать в случаях переделки приобретенного жилья, постепенного строительства нового или ремонта старого дома по мере появления финансовых возможностей.

При создании проекта учитываются:

• сумма средств, которую планируется потратить на строительство;
• как будет использоваться дом – для постоянного или периодического проживания, количество жильцов, наличие и характеристики технических приборов;
• площадь и этажность коттеджа – при значительных нагрузках на инженерные системы подбирается оборудование с большей мощностью;
• если вблизи от постройки нет магистралей водо-, тепло-, газоснабжения, сооружаются альтернативные, автономно работающие сети.

После ознакомления с пожеланиями заказчика составляются:

1. Эскизный проект, содержащий схему расположения инженерных коммуникаций.
2. Техническое задание. В него входят чертежи с детальной проработкой процессов укладки сетей, указывается предварительная смета. При составлении технического задания принимают во внимание:

• Расстояние от дома до летней кухни и других хозяйственных построек, места забора воды (скважины или колодца), септика. Эти данные необходимы для расчёта длины внешних трубопроводов, выбора места их ввода в дом и способа прокладки – по воздуху или под землей.
• Объём потребления воды. При расчёте учитывается площадь дома, количество проживающих и тип системы отопления.
• Количество потребляемой электроэнергии. При расчете суммируют мощность домашних электроприборов. Эта информация необходима для выбора кабелей, УЗО, автоматов, а также места расположения распределительного щита.
• Удалённость ближайшего электрического столба. Если расстояние от него до дома превышает 25 м, необходимо установить дополнительную опору или вести кабель под землей.

Проведение технических коммуникаций требует значительных затрат, расходы на их сооружение иногда составляют 25–35% стоимости нового загородного дома. Поэтому следует очень внимательно относиться к подбору инженерных систем и качеству выполнения монтажных работ, так как переделывать или ремонтировать их будет очень накладно. Лучший вариант укладки коммуникаций – учёт в плане строительства при проектировании коттеджа и соблюдение правильной последовательности этапов монтажа.

↑ Проектирование систем: газоснабжения, водоснабжения и канализации

Удача для застройщика, если проведено центральное водоснабжение. Ведь потребуется намного меньше усилий. При разработке проекта надо только определить самое лучшее размещение труб в доме и свой план согласовать с «Водоканалом». В схеме должны указываться способы подачи и холодной, и горячей воды.

Практически каждый владелец частного дома при стандартном подходе к водоснабжению устанавливает такие системы:

• насос для перекачки воды из скважины;
• гидроаккумулятор;
• очистительный блок для воды;
• для наружного водоснабжения трубопроводы;
• для внутреннего водоснабжения трубопроводы.

Составление проекта газоснабжения частного дома происходит так:

Если нет возможности подключения к магистрали или создания газгольдера, то понадобится выбирать топливо, на котором будут в вашем доме работать коммуникации отопления. Выбрать можно как универсальный котёл, «переваривающий» любое топливо, так и котёл, работающий на одном виде топлива. Профессионалы рекомендуют установить или жидкотопливный, или твёрдотопливный котёл. В последние годы популярны котлы, которые работают на твёрдом топливе и обеспечивают поступление горячего воздуха по трубопроводу.

Используют и «тёплые полы». Но важно выполнить теплоизоляцию всех помещений и исключить малейшие щели между оконными проёмами и окнами.

Хорошая вентиляция в доме – это и приятная прохлада в жаркое время года, и чистота воздуха, соответствующая требованиям гигиены. Типы вентиляционной системы могут быть разными, важно их эффективное действие. А для этого нужен правильный подбор коммуникационного оборудования.

Если фундамент уже залит

При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.

Плитный фундамент

В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.

Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.

Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:

• вплотную к стене коттеджа сооружается кессон;
• инженерные системы заглубляются на необходимую глубину;
• внутри кессона монтируется запорная арматура, приборы учета, фильтрующее оборудование;
• сверху возводится легкая конструкция (будка);
• внутри нее организуется отопление любым удобным способом.

Важно! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.

Ленточный фундамент

При эксплуатации НЗЛФ, МЗЛФ особых проблем с вводом инженерных систем обычно не возникает. Снаружи разрушается отмостка, прокапывается траншея к зданию на проектной глубине. Изнутри частично вскрывается черновой пол или демонтируется пол по грунту на отдельном участке. Трубопроводы пропускают под лентой в гильзах для обеспечения ремонтопригодности систем.

В стенах заглубленного ленточного фундамента коммуникации проще всего пропустить при наличии в коттедже подвального этажа. Если внутри заглубленная лента засыпана полностью, по аналогии с предыдущим случаем вскрывается пол по грунту или перекрытие. После чего отрывается шурф изнутри, траншея снаружи. Отверстия в железобетоне можно изготовить несколькими способами:

• алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;
• перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;
• сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.

Алмазное бурение отверстия в фундаменте.

Важно! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.

В свайных и столбчатых фундаментах единственной проблемой является изготовление шурфа внутри ростверка. Если балки расположены ниже 1 м от земли, так же вскрываются перекрытия и полы. В высоких ростверках никаких сложностей при проводке коммуникаций не наблюдается.

Таким образом, дешевле и качественнее всего осуществить ввод водопровода можно на этапе изготовления фундамента. В плиты гильза монтируется вертикально, в ленты горизонтально или под углом для канализации. Провести инженерные системы в готовую плавающую плиту проблематично и очень дорого, поэтому будьте внимательны при планировании работ.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.

Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Как вывести трубу прямо из дома

Имея готовый дом, сразу встает вопрос: а как же вывести канализацию через фундамент? Чтобы вывести канализационный трубопровод из собственного дома необходимо провести установку пограничной системы, которая соединяет септик с отходящими трубами.

Вывод трубы проходит сквозь фундамент. Причем глубина монтажа должна превышать величину промерзания грунта. Работы выполняются в следующей последовательности.

Этап 1. Роется траншея, в которой произойдет стыковка наружной и внутренней системы.

Этап 2. Делается отверстие в фундаменте под канализацию. Для работы потребуются:

• Перфоратор;
• Металлический пробойник;
• Электрическая дрель;
• Набор сверл.

Если такими инструментами сделать отверстие не удается, используется специальная алмазная установка.

Процесс бурения всегда достаточно сложен, ведь приходится бурить бетонное основание. Если была сделана армирующая сетка, придется воспользоваться болгаркой. Она легко справиться с арматурой. Иногда для получения нужного отверстия приходится работать несколько дней.

Сначала на поверхности фундамента определяется место, где будет выводиться трубопровод. В этом месте чертится круг, причем его диаметр должен превышать размер канализационной трубы, совместно с гильзой.

Перфоратором бурится бетон на максимальную глубину. Встречающиеся прутья арматуры срезаются болгаркой.

Чтобы сделать отверстие в бетонном фундаменте, строители пользуются несколькими способами:

• Алмазное бурение. Считается самым оптимальным вариантом. Материал фундамента при такой работе не получает повреждений. Данная технология относится к самой дорогой, даже если арендовать такой станок;
• Перфоратор. Выполняется ударное бурение. Отрицательной стороной считается долбежка, которая вызывает появление микротрещин. Бетон начинает отслаиваться от арматурной сетки;
• Безударное сверление. Один из наиболее безопасных способов, требующий много времени. По всему периметру нужного большого отверстия сверлится большое количество более мелких. Кувалдой выбивается бетонная пробка, арматура срезают ножницами по металлу.

Этап 3. В сделанный канал сначала укладывают гильзу, затем прокладывают трубопровод. Образовавшиеся щели закрываются заделать монтажной пеной. Она же становится и хорошим теплоизолятором.
