Армирование ленточного фундамента по чертежам

Особенности возведения основания

Весь процесс возведения ленточного основания условно разделяют на несколько этапов, к каждому из которых следует подходить с особой тщательностью. В дальнейшем от этого будет зависеть насколько долго простоит дом без деформации стен и проседания пола.

Лёгкость создания ленточного фундамента незаглублённого зависит от многих факторов, в том числе и структуры грунта. На пучинистой породе проводится утепление подошвы ленты фундамента, а если грунт в верхней части состоит из песка или супеси, тогда утепляется только отмостка. Исходя из этого, следует разобрать весь процесс, учитывая худшие геологические условия.

Возведение мелкозаглублённого ленточного фундамента разделяют на несколько этапов:

1. Первым делом проводят расчёты ширины требуемой ленты и составление схемы армирования. Отталкиваясь от этих данных, удаётся подобрать сечение и необходимое количество арматуры для сборки каркаса.
2. Копается траншея, но её параметры (глубина, ширина, длина) зависят от габаритов дома и наличия цокольного этажа и подвала. В некоторых случаях делают простой котлован, но такой вариант уже требует наличия техники и специалистов.
3. Выкладывается дрен для отвода сточных вод и утепляется подошва.
4. Собирается подоснова, опалубка и армированный каркас согласно схеме.
5. Опалубка монтируется и заливается бетоном. Необходимо заранее продумать, где будут проходить узлы коммуникаций, и оставить для них место. Всё должно быть устроено удобно для лёгкой установки различных коммуникаций.
6. Бетонный фундамент должен быть защищён от воздействия внешних факторов. Речь идёт об установке гидроизолированного материала в местах, куда будет стекаться вода.
7. В случаях со строительством подвалов утепляются наружные части стены ленты.

На последнем этапе работы остаётся только утеплить отмостку и обшить всё материалом с водонепроницаемой структурой. По наружному периметру устанавливают ливнёвки. Каждый из этих этапов работы требует индивидуального подхода. Не зная некоторых нюансов, можно сделать фундамент плохого качества, который значительно снизит срок эксплуатации жилья.

Условия применения мелкозаглубленной конструкции

Устройство ленточного бетонного фундамента мелкого заложения (ФМЗ) при строительстве дома будет целесообразным в случае:

• большой глубины промерзания почвы;
• наличия пучинистых грунтов;
• высокого уровня грунтовых вод.

Пониженные несущие характеристики несколько сужают возможный спектр применения конструкции и позволяют использовать устройство мелкозаглубленного ленточного фундамента лишь в случае возведения домов из легких строительных материалов, к которым относят:

• древесину;
• блоки из ячеистых бетонов;
• каркасно-щитовые изделия;
• облегченную кладку из пустотного кирпича.

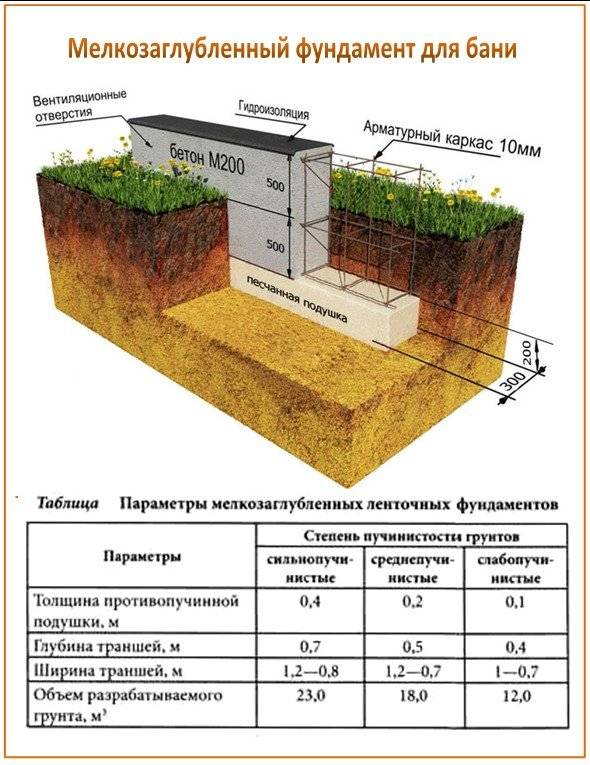

Ширина подошвы в зависимости от материала здания.

Использование МЗЛФ запрещено на глиняных, торфяных и сапропельных грунтах.

Определение этого типа

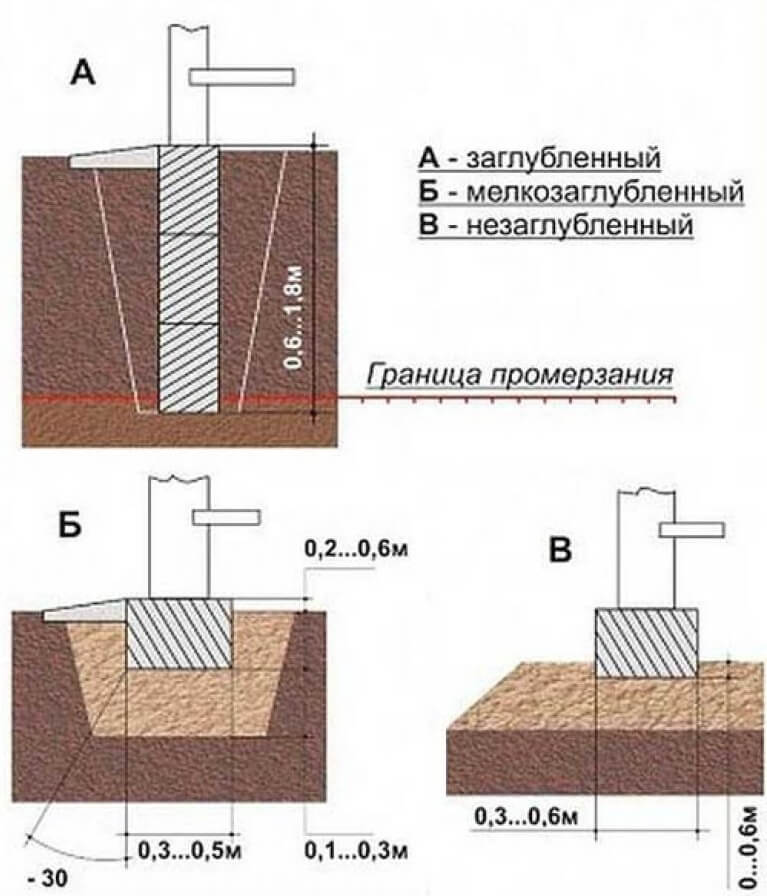

Монолитный фундамент мелкого заглубления представляет собой нечто среднее между заглубленным ленточным (до глубины промерзания) и незаглубленным. Мелкозаглубленный ленточный – это монолитные железобетонные полосы, которые проходят не только по всему периметру здания, но и под несущими стенами. Располагается он на небольшой глубине (гораздо выше глубины промерзания), благодаря чему при морозном пучении грунта железобетонная лента равномерно поднимается и опускается вместе со зданием. Это предохраняет основание от разрушения при сезонных перепадах температуры. По сути, этот тип основания представляет собой достаточно жесткую раму, которая в осенне-зимний период перемещается вместе с достаточно легким зданием.

Рама – это монолитная железобетонная конструкция, которая укладывается на подушку из непучинистого материала. Такое конструктивное исполнение позволяет сократить количество бетона для заливки на 50-80 % по сравнению с основанием глубокого заложения, а трудозатраты на строительство нулевого цикла уменьшаются на 40-70 %. Кроме того, эта технология позволяет рационально использовать местные строительные материалы. В качестве подушки можно применять песок, щебень мелкой фракции, котельный шлак и прочие.

Достоинства фундамента

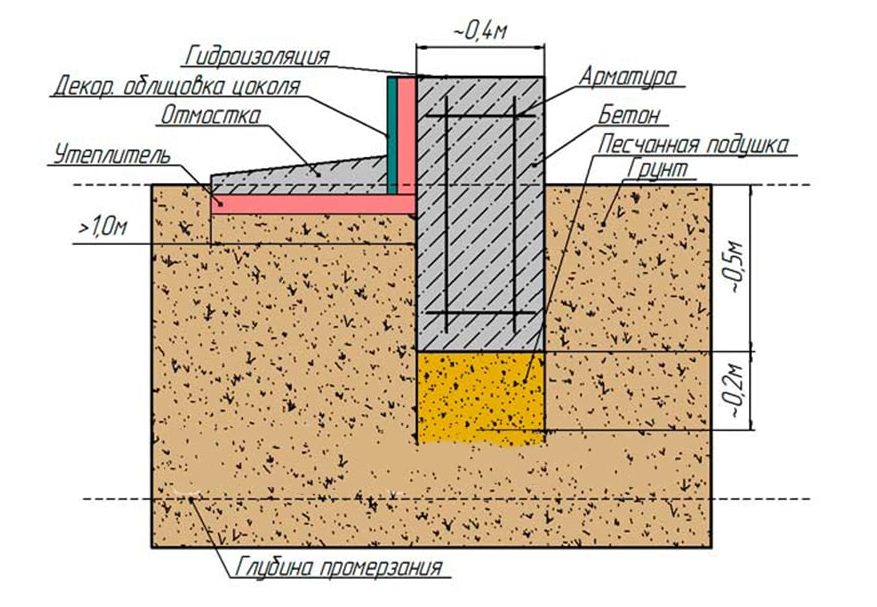

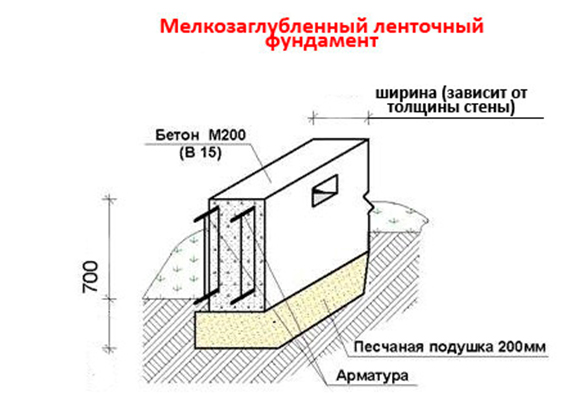

Схема поперечного сечения мелкозаглубленного фундамента.

1. Экономичность – этот тип основания в 2-3 раза дешевле заглубленного.
2. Низкая трудоемкость процесса – сравнительно небольшой объем земляных работ и работ по установке опалубки.
3. Сокращенные сроки строительства (по сравнению с устройством глубокого заложения).
4. Возможность обустройства небольшого подвала (при устройстве незаглубленных оснований подвальное помещение выполнить нельзя).
5. Сопротивляемость пучинистым явлениям.

Недостатки основания

Несмотря на большое количество достоинств, монолитный армированный мелкозаглубленный фундамент имеет и один существенный недостаток. Его устройство имеет смысл только на грунтах, которые не относятся к категории сильно вспучиваемых, а уровень грунтовых вод на строительном участке должен быть достаточно низким. В противном случае ленточный монолитный фундамент мелкого заложения может дать трещину, что приведет к разрушению здания. Кирпичные же дома высотою в 2 этажа можно возводить на таком основании только при условии наличия непучинистых грунтов на строительном участке.

Что такое мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент является облегченным и экономичным вариантом традиционной ленты. Конструкция практически не отличается от полноценного основания, отличие состоит в глубине погружения, которая не превышает уровня промерзания почвы.

На практике глубина бывает уменьшена почти в 3 раза, что позволяет существенно снизить объемы земляных работ, уменьшить количество строительных материалов и трудозатрат. Появляется возможность рытья траншеи вручную, что позволяет строить неподалеку от имеющихся зданий и сооружений, где использование строительной техники невозможно.

Упрощается и заливка бетона, что также делает возможным самостоятельное изготовление материала.

ОБРАТИТЕ ВНИМАНИЕ!МЗЛФ является довольно рискованным выбором, требующим расчета и тщательного анализа геологической обстановки участка. Принимать его для строительства жилых домов без расчета не рекомендуется.

Как он устроен

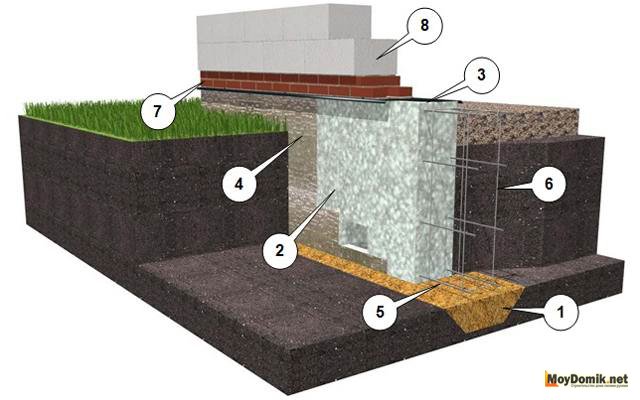

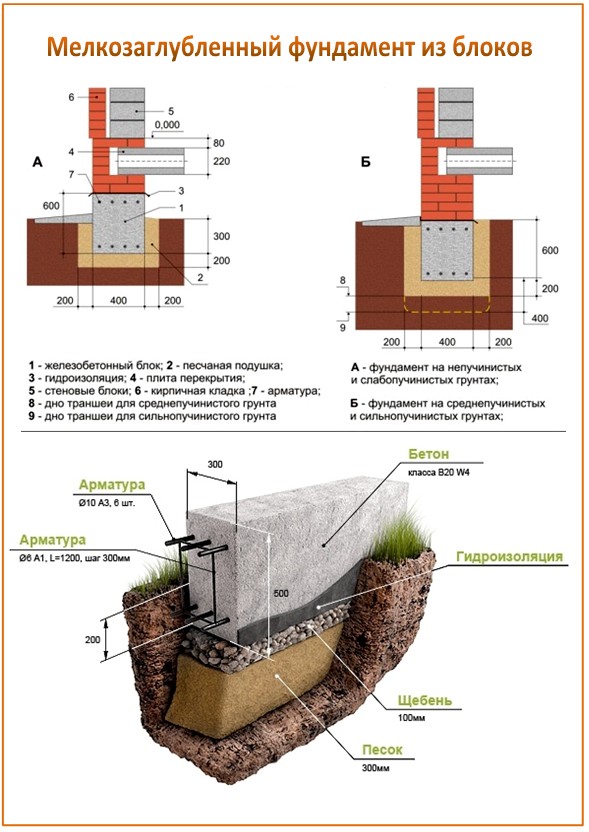

Устройство МЗЛФ представляет собой бетонную (или сборную) ленту, опирающуюся на слой песчано-гравийной засыпки. Лента размещается в траншее таким образом,что примерно половина ее высоты находится над уровнем грунта, образуя цоколь.

Ширина траншеи выбирается с расчетом присутствия боковой засыпки из того же материала, что и подушка — песка или ПГС. Задачами этих слоев является дренирование траншеи, предотвращающее контакт влаги и бетона.

Помимо этого, на поверхность ленты наносится слой гидроизоляции и теплоизоляции, обеспечивающие сухость бетона и отсутствие конденсата.

Плюсы и минусы

К достоинствам мелкозаглубленной ленты принято относить:

• Надежность и прочность основания.
• Уменьшенные объемы трудозатрат, в частности — земляных работ.
• Расход стройматериалов уменьшается почти в три раза.
• Возможность выполнения всех работ своими руками.

Присутствуют и недостатки:

• Существуют ограничения по весу и количеству этажей постройки.
• Необходимо обустраивать дренажную систему, особенно при строительстве на пучинистых грунтах.
• Перед строительством необходимо произвести тщательное обследование геологической обстановки на участке.

Зависимость от типа грунта свойственна практически всем типам фундаментов, поэтому к серьезным минусам следует относить только неспособность нести тяжелые и крупные здания.

Мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция

Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке.

Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит.

Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м.

На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП

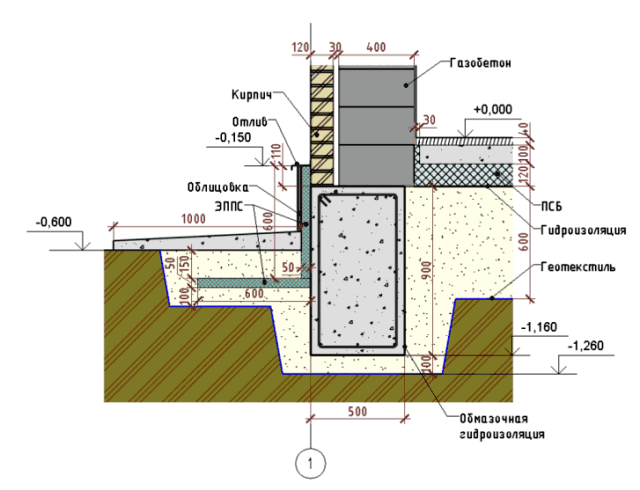

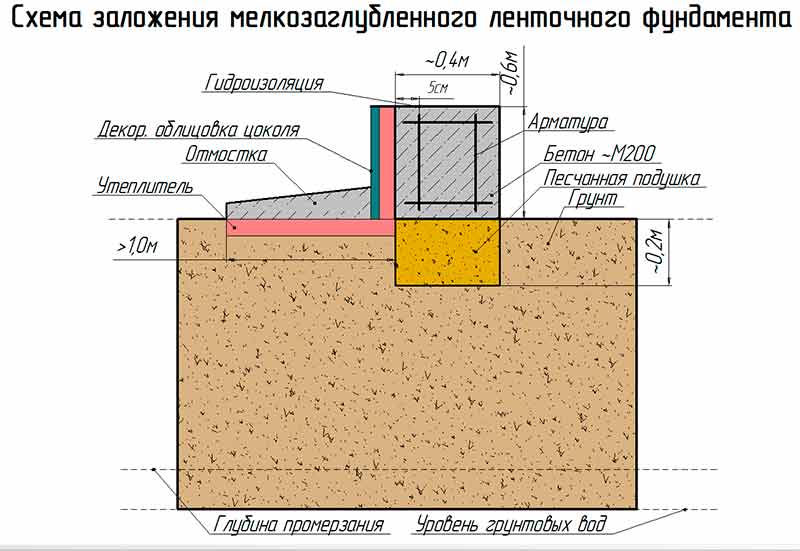

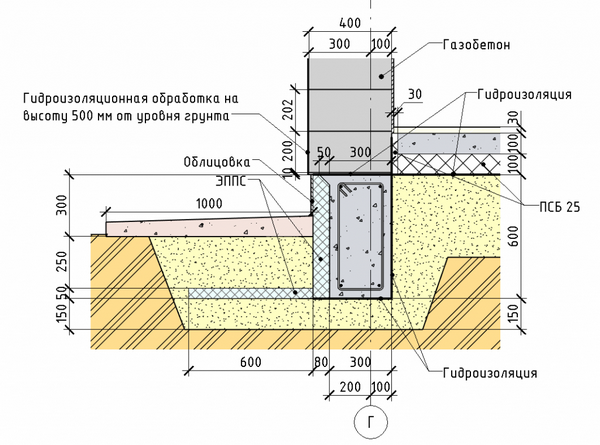

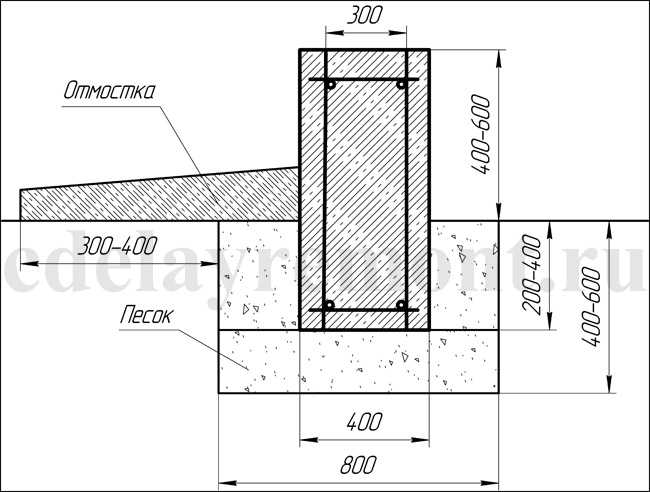

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Подготовка под фундамент

Зачем для песчаной подушки использовать именно крупный песок? Причин две. Первая довольно простая и очевидная – замена слоя пучинистого грунта на непучинистый, поскольку песок не задерживает в себе влагу. Вторая причина более сложная. Грунтовые воды могут находиться на небольшой глубине и достигать уровня засыпки песка, при этом дренаж песчаной подушки устроить невозможно. В таком случае сам песок будет подвергаться пучению и деформировать фундамент, ведь границы промерзания будут расположены неравномерно, постоянно перемещаясь. Если же песок будет крупных размеров, уровень его водопроницаемости будет высоким, что позволит более равномерно распределить влагу, а значит и нагрузку по всему периметру постройки. Толщина песчаного слоя не должна превышать 20 см. После засыпки песчаная поверхность тщательно выравнивается, поливается водой и утрамбовывается.

Руководство для самостоятельного возведения

Пошаговая технология строительства включает следующие этапы:

1. Подготовка участка: отвод дождевых вод с помощью канав, вырубка деревьев и кустарников, предварительная разметка.
2. Копание траншей и застилание их слоями геотекстиля.
3. Засыпка дренажной подушки. При строительстве фундамента на пучинистых грунтах ее толщина составляет не менее 50 см, около 20 см из них занимает щебень (в идеале – пропитанный битумом), в остальных случаях достаточно 10-15 см на каждый слой. Рекомендуемая ширина подушки – на 30 см больше, чем у будущих стен ленты.
4. Гидроизоляция основания снизу: размещение 2-3 слоев рубероида.
5. Монтаж опалубки с учетом подвода коммуникаций и размещения продухов (для цокольных участков) и вязка каркаса. Для удобства снятия доски закрывают пергамином и смазывают маслом.
6. Одновременная заливка всей ленты монолитного фундамента бетоном с маркой прочности не ниже М200. На данном этапе отслеживают появление пустот воздуха, раствор уплотняют каждые 20 см, верхний слой выравнивается и посыпается сухим цементом с целью закрытия капилляров и снижения риска образования трещин.
7. Снятие опалубки (через 3-5 дней), гидроизоляция вертикальных стен ленты и монтаж утеплителя.
8. Обратная засыпка: выбранный грунт заменяется крупнофракционным песком, каждые 5-10 см тщательно трамбуются.
9. Установка отмостки.

Особого внимания требует 6 пункт инструкции: заливать бетон поверх уже схватившегося слоя не рекомендуется, этот процесс нельзя прерывать. Данное пошаговое руководство подходит для строительства фундамента мелкого заложения из отдельных блоков, отличия заключаются в отсутствии опалубки и выбранном способе армирования. Кладочные изделия достаточно просто выполнить самому: раствор из цемента М500 и сухой смеси песка и щебня в пропорции 1:2:2 заливается в смазанные маслом прямоугольные формы, по мере заполнения он переслаивается нарезанной армсеткой. Полученные блоки нуждаются в тщательной просушке при положительной температуре (2-3 дня в форме, не менее 2 недель на открытом воздухе).

Как армировать

После обустройства песчаной подушки по дну траншеи, вбиваем арматуру вертикально, образуя из 4х прутков в сечении квадрат, некий каркас под литье бетонных столбов. Шаг их делают из расчета удержания горизонтальных арматурин, которые будем крепить к ним, причем, постарайтесь выдерживать выбранные вами размеры их установки, т.к. геометрически правильное расположение армирования обеспечивает прочностные показатели. Вот и набросал металлом для прочности!

Располагают горизонтальные прутки в 5-10см от поверхности, поэтому подложив половинку обычного кирпича, укладываем металл, привязывая его мягкой проволокой к вертикальным стойкам.

Очень удобно использовать тот же кирпич в качестве шаблона, от стены траншеи или опалубки оставляя это же расстояние. Зафиксировав нижние прутки, привязываем верхние, используя в качестве шаблона упор, передвигая его по нижним пруткам и задавая одинаковое расстояние для всего периметра.

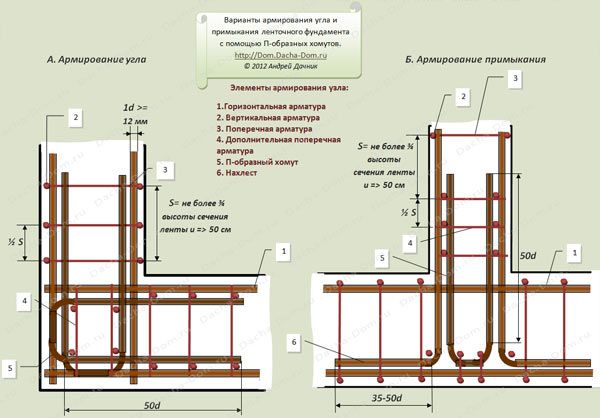

Немаловажно отметить, что углы ленточного фундамента армируют тщательнее, не допуская стыковку, связку прутьев в самом нагруженном месте. Для этого металл предварительно гнут и обустраивают стыковку по длине, а не в углу. Это правило справедливо, если необходимо нарастить каркас в высоту, стыкуя металл так же по длине и выпуская сгиб вверх. Не желательно использовать сварку для сборки каркаса, т.к. свойства металла из-за воздействия высоких температур изменяются, например, напряженный металл отпускается, «слабеет», поэтому для самостоятельного армирования надежнее будет вязка.

Арматура должна механически зажиматься щебнем бетона, поэтому осаживание бетона вибраторами так же увеличивают показатели прочности.

Тонкости возведения

Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.

Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.

В качестве столбов используют:

• трубы из стали, защищенные бетонным слоем;
• железобетонные опоры;
• асбестоцементные трубы, залитые внутри бетоном.

Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.

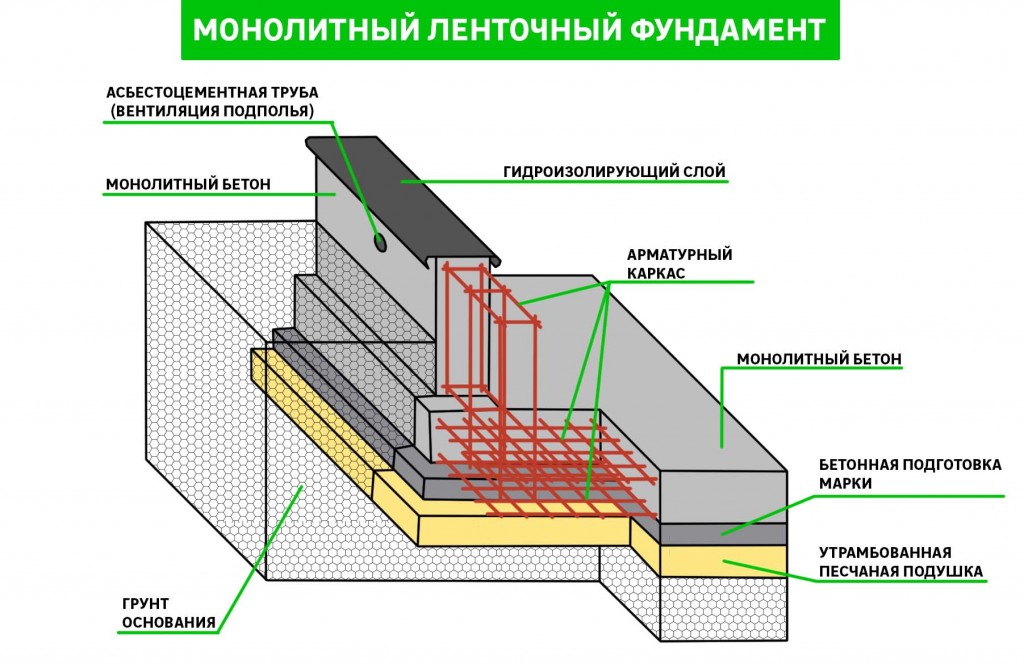

Схема армирования ленточного фундамента

Армирование ленточного фундамента-это ответственный этап, от которого зависит срок эксплуатации постройки. Армирование мелкозаглубленного и заглубленного фундаментов незначительно отличаются. В первом случае, укреплять основание значительно проще. К тому же, можно запланировать небольшой подвал. Он подходит для постройки основы для большей части деревянных зданий: дачи, бани, сельскохозяйственных построек.

Заглубленный тип фундамента закладывают под дома из камня с едиными бетонными перекрытиями или в здания, в которых планируется несколько этажей и подвалы. Конечно, в этом случае, потребуются большие финансовые вложения.

Потому как фундамент испытывает значительные нагрузки в процессе эксплуатации, необходимо армировать и верхние и нижние части. А если его высота превышает 150 мм, надо устанавить еще стальные стержни в поперечном и вертикальном направлениях. Усилить фундамент необходимо горячекатаной арматурой, диаметр которой составляет от 6 до 8 мм.

Рабочая арматура должна быть диаметром от 10 до 20 мм, а вспомогательная- от 6 до 10 мм. Пруты арматуры накладывают внахлест, для того, чтобы предотвратить наслаивание. Соединяют поперечные стержни с продольными специальными хомутами. Продольную арматуру следует расположить внутри сборного каркаса. После установки стержней, их необходимо связать. Это делается для того, чтобы в будущем на фундаменте не образовывались трещины и сколы.

Распределение арматуры выполняется в соответствии со строительными нормами СНиП 52-01-2003. В данном положении указывается, что дистанция между вертикально расположенными прутами рассчитывается, исходя из наполнителя бетона и способа его укладки.  Правило, регулируемое в СНиП 52-01-2003, указывает нормы укладки продольных прутов: расстояние между ними не должно быть больше 40 см.

Как рассчитать нагрузку на ленточный мелкозаглубленный фундамент

Прежде всего, следует учесть:

• конструктивные особенности строения;
• высоту здания;
• планируемое количество этажей;
• материалов, из которого будут возводиться стены;
• вес покрытий;

Совет. В целом, всю нагрузку можно поделить на постоянную (рассчитывается до начала строительства) и переменную. Последняя зависит от количества жителей, веса мебели и т.п.

• глубина траншеи;
• толщина подушки;
• параметры ленты фундамента;
• качество бетона.

Можно дополнительно воспользоваться калькулятором расчета фундамента

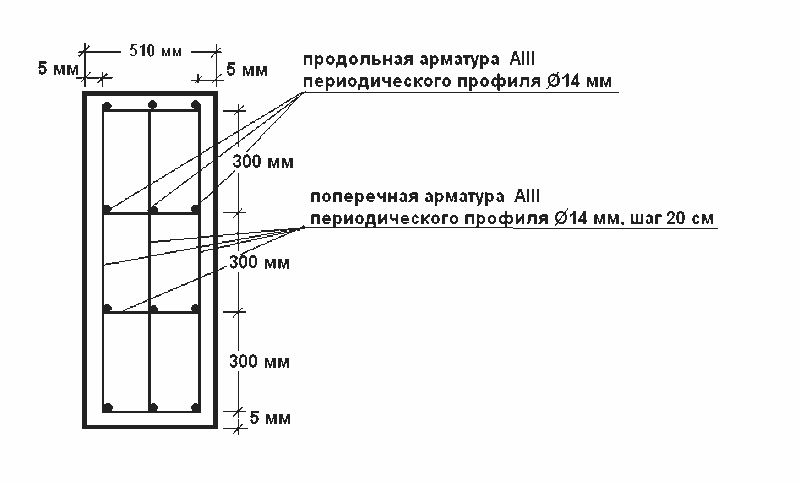

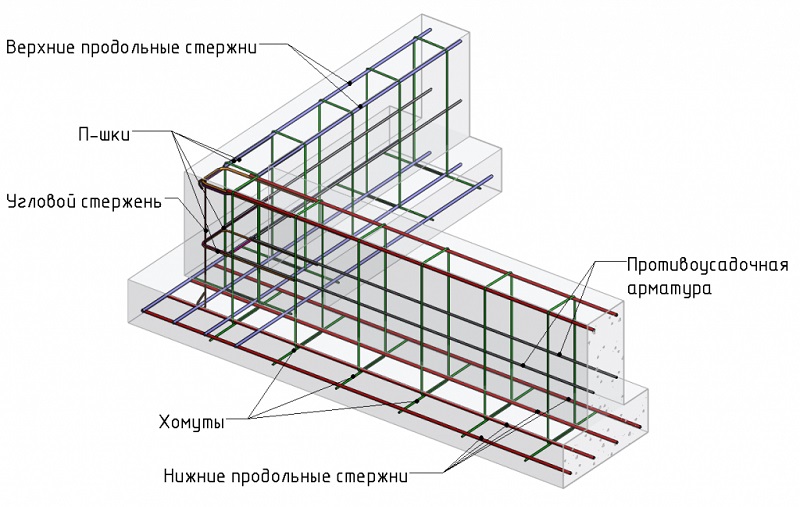

Схема армирования ленточного фундамента

1. Минимальное сечение всех рабочих стержней арматуры в фундаменте должно составлять 0.1% от площади сечения фундамента.
2. Продольная рабочая арматура на участках более 3-х метров от 12 мм.
3. Максимальное расстояние между рабочими стержнями продольной арматуры – 40 см.
4. Расстояние между хомутами – 40 см.
5. Нахлест арматуры – 50 диаметров.

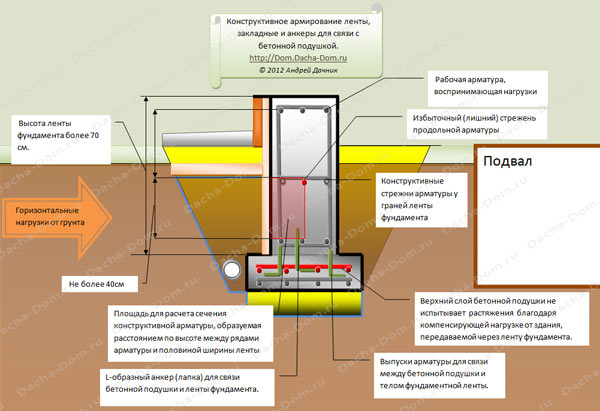

6. Для фундаментной ленты высотой более 70 см, должна ставиться конструктивная продольная арматура.
7. Расстояние между рядами конструктивной продольной арматуры должно быть менее 40 см.
8. Диаметр поперечной арматуры должен быть не менее ¼ от диаметра рабочей продольной арматуры, но не менее 6 мм.

Пример: Высота нашей ленты фундамента – 1 метр (1000 мм). Ширина фундамента – 400 мм. Считаем минимальное сечение продольной арматуры.

• Находим площадь сечения фундамента – 1000 х 400 = 400 000 мм
• Находим общее сечение продольной арматуры – 400 000 х 0.1 = 400 мм.
• Определяем количество и сечение рабочих прутков по таблице.
• Добавляем к каркасу конструкционный ряд арматуры.

Опалубка для монолитного фундамента

Установка опалубки — это создания формы, в которую будет заливаться бетон. Опалубка может быть собрана из досок или щитов. К ней предъявляются серьезные требования по жесткости и прочности.

Бетонный раствор имеет большую массу, из-за чего возможна деформация и распирание опалубки. Поэтому ее стенки жестко закрепляются в строго вертикальном положении и стягиваются между собой. Если опалубка выполняется из досок, то через каждые 50 см доски дополнительно скрепляются поперечными брусками. Все стыки внимательно проверяются на наличие щелей, чтобы раствор не просачивался наружу.

Стенки опалубки изнутри рекомендуется закрыть пленкой. Тогда, доски останутся чистыми и их можно будет использовать в другом месте.

В слабо и среднепучинистых грунтах можно обойтись без засыпки пазух фундамента песчаным грунтом. В таких грунтах стену мелкозаглубленного фундамента удобно заливать бетоном без опалубки, в траншею с вертикальными стенами.

После отсыпки и уплотнения песчаной подушки, дно и стенки траншеи застилают гидроизоляционной пленкой, в траншею помещают арматурный каркас и укладывают бетон. После укладки бетона, края пленки заворачивают на бетонную ленту, создавая таким образом горизонтальный слой гидроизоляции между фундаментом и цоколем.

Вдоль стен опалубки или траншеи, до заливки бетона, рекомендуется размещать плиты утеплителя для утепления фундамента и устранения мостика холода через цоколь дома.

Вертикальные плиты утеплителя укладываются внутрь опалубки до укладки бетона и крепятся к опалубке гвоздями без шляпки. Поверхность утеплителя для лучшего сцепления с бетоном обрабатывается проволочной щеткой. Поверхность бетона закрытая утеплителем часто не нуждается в дополнительной гидроизоляции. Или гидроизоляцию устраивают поверх утеплителя.

После укладки бетона в стену фундамента, продолжить строительство дома можно не ранее, чем через 20 дней, необходимых для твердения и набора бетоном достаточной прочности.

Опалубка

До возведения опалубки для обоих вариантов установки необходимо создать подушку из смеси песка и гравия высотой 30 — 50 см для малозаглубленных и незаглубленных стоек и 10 — 20 см для заглубленных стоек.

На подушке строго вертикально монтируется опалубка, закрепляемая упорами. Внутри стенки покрываются гидроизоляцией.

Опоры могут быть равномерной толщины по всей длине или с утолщенным низом – «башмаком». При этом ширина ямы для опоры должна соответствовать его габаритам. «Башмак» может быть установлен отдельно с выпуском из него арматуры, вслед за его затвердеванием опалубка опоры устанавливается сверху.

Четыре ребристых арматурных прута диаметром 10 – 12 мм составляют каркас, соединяются хомутами 6 — 10 мм в диаметре из ребристой или гладкой арматуры. Дистанция между арматурой и опалубкой более 3 мм, аналогичный зазор от подушки в целях антикоррозийной защиты металла. Обеспечить расстояние можно посредством пластиковых подставок, которые также предотвратят смещение арматуры.

При возведении опор с «башмаком» стержни устанавливаются до монтирования опалубки.

Если не планируется ростверк, то верхняя точка окончания арматуры на 5 — 6 см вниз относительно уровня заливки раствора. Предусматривается установка закладных шпилек диаметром 14 — 16 мм для соединения опор с нижней обвязкой.

Для фундаментов, где запланировано возведение ростверка, каркас выступает на 15-25 см над уровнем заливки в целях увязки с каркасом последнего.

Далее производится заливка бетонного раствора, изготовленного самостоятельно или покупного маркой не меньше М200. Заливка порционная с утрамбовкой вибратором или иными средствами. Снятие опалубки допустимо после окончательного затвердевания.

Сборное основание на песчаных грунтах

Ленточный фундамент, заглубленный до 0,4-0,6 м, на крупнопесчаных стабильных грунтах выполнит роль надёжной основы для большинства видов построек.

Можно рассматривать следующие варианты его устройства:

• заливка бетоном с армированием;
• монтаж бетонных блоков;
• кладка из бутового камня.

Гидроизоляция траншеи поможет набрать бетону прочность при его созревании. Грунт с преобладанием субстрата пылеватого песка подвержен сезонным деформациям и не будет выполнять роль надёжной фундаментной подошвы. МЗЛФ необходимо усилить столбчатыми опорами.

Этап Заливка бетона

Самый ответственный этап – непосредственная заливка фундамента. Его также можно разделить на несколько стадий:

1. Подготовка смеси. Если вы укладываете фундамент собственноручно, наверняка и бетонную смесь решите готовить самостоятельно. Сложного в этом ничего нет. Главное – купить качественные расходные материалы: сам бетон, щебень и песок. Желательно, чтобы последний был крупной фракции – он лучше сцепляется. Смесь изготавливается из бетона, песка и воды в пропорции 1:3:1. После тщательного перемешивая к составу добавляются 5 частей щебня.
2. Заливка смеси. Когда состав тщательно вымешан, можно заливать его в подготовленные траншеи. Чтобы при застывании фундамента не образовались воздушные камеры, бетон нужно уплотнить после укладки. Это можно делать как вручную – с помощью деревянной трамбовки, так и посредством специального вибропресса. Состав нужно заливать не за один прием, а по мере его утрамбовки. В процессе высыхания бетона регулярно проверяйте его уровень.
3. После окончательного застывания фундамента засыпьте оставшиеся прослойки между траншеями фундамента землей и утрамбуйте ее.

Заливка бетона

Как видим, обустроить своими руками мелкозаглубленный ленточный фундамент действительно не составляет труда. Придерживайтесь общей технологии и следуйте правилам монтажа, которые уже давно вывели профессиональные строители, – соблюдение этих двух условий приведет вас к положительному результату, даже если вы впервые занимаетесь заливкой фундамента.

Процесс укладки

Мелкозаглубленный ленточный фундамент своими руками сделать очень просто. Процесс его укладки не занимает много времени и материалов. Достаточно иметь представление о том, что и за чем следует делать.

1. Разметка и проектирование . На начальном этапе нужно провести разведку местности, изучить свойства грунта участка и принять решение, насколько глубоко нужно закладывать блоки для будущего здания. Имея на руках проект будущей постройки, и сделав предварительные замеры на участке, можно приступать к следующему этапу.
2. Рытье траншей . Пометьте места будущих углов здания колышками, вбитыми в землю. Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку. Для облегчения затрат и времени используют ленту. Главное – правильно распределить нагрузку на несущие стены, и можно даже использовать монолитную плиту, в которую можно будет вмонтировать теплый пол, таким образом добавляя высокую температуру и дополнительно прогревая грунт вокруг дома и почву под мелкозаглубленный фундамент.
3. Траншеи должны быть изначально максимально ровными . Чтобы проверить, насколько ровные у вас получаются поверхности, пользуйтесь ватерпасом и рулеткой. От того, насколько вы справитесь с этой задачей, будет зависеть расход материалов и количество усилий, которые придется приложить для дальнейших работ.

Глубина траншеи при таком варианте заложения основания может не превышать 50 сантиментов. Ширина должна превосходить планируемую толщину стен. Рыть можно вручную, если постройка небольшая. Если есть возможность использовать услуги мини-экскаватора, то это идеальный вариант, поскольку дно траншеи сразу приобретет необходимую степень ровности.

1. Устройство мелкозаглубленного ленточного фундамента. Такой тип основания можно сделать под одноэтажные бревенчатые постройки на песчаных и глиняных грунтах. Состоит он из:
   • гидроизоляции;
   • продухов;
   • бетона марки 250 и выше;
   • арматуры диаметром 12;
   • щебня, керамзита;
   • песчаной подушки.

Требует установки опалубок в процессе работы.

1. Укладываем гидроизоляцию . Дно траншеи необходимо утеплить. Если у вас нет возможности или необходимости укладывать изоляцию из дорогостоящих материалов, сделать ее можно из обыкновенного рубероида. Задача гидроизоляции в данном случае – удержание бетонных плит от воздействия подземных грунтовых вод и сохранение песочной подушки.
2. Изготовление подушки. Подушка под основу готовится следующим образом:
   1. На дно траншеи засыпается крупнозернистый песок слоем 15-30 см;
   2. Заливается водой;
   3. Утрамбовывается при помощи специального инструмента;
   4. Засыпается слой щебня или керамзита толщиной от 20 до 30 см.

1. Изготовление армированных решеток . Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки. Плетется такая сетка методом вязки с использованием обычной проволоки. Используется арматура диаметром 12 мм для продольных рядов и 20 мм для поперечных, и изготавливается так, чтобы в каждом ряду было от 4 до 6 (в идеальном варианте 5) прутиков. Шаг сетки не должен быть меньше 15 см.

Для лучшего скрепления между собой необходимо применение специальных арматурных уголков. Для облегчения процесса установки решетки можно сделать из остатков пластиковых труб небольшие подставки, напилив их в виде колечек на домашней циркулярке, и расставить их под готовую армированную сетку.

1. Армирование – самая важная часть заложения основания. Именно армированная решетка придает жесткость и прочность всей конструкции и образует монолитную раму.

1. Строительство опалубок . Этот этап не всегда требуется в устройстве такой конструкции. Над поверхностью грунта при таком методе заложения опалубок не устанавливают. Но если вы решили, что вам так будет удобнее, то для более ровных стен желательно подготовить щиты из обрезной доски и после установки решеток обустроить деревянные конструкции, позволяющие заливать бетоном траншеи с сеткой.

Зачастую вместо опалубки используют пенополистирол или другой утеплитель, который навсегда останется частью фундамента, выполняя при этом важную функцию сохранения тепла. Можно воспользоваться железобетонными блоками.

1. Столбчатый способ укладки основания . Столбчатый вариант предполагает установку конструкции здания на невысокие столбики. После заливки основы ленточным мелкозаглубленным методом по углам возводятся кирпичные столбики, на которые укладывается монолитная плита.

Столбчатый метод заложения применяется в случаях постройки бань и саун. Строение выглядит парящим над землей, что добавляет ему шарма.

1. Заливка бетоном . На конечном этапе строительства пустоты в траншеях заливаются бетонной смесью, состоящей из песка, цемента, мелкого щебня и воды. Цемент предпочтительно выбирать высокой марки, не менее 250. В процессе заливки бетон следует тщательно утрамбовывать и выгонять пузырьки воздуха для придания нужной прочности. Делать это можно при помощи палки или специального инструмента – вибратора.

Старайтесь максимально выровнять верхнюю часть, поскольку именно на нее будут ложиться конструкционные материалы для укладки стен.

Конструкция

Конструкция свайно-ленточного фундамента состоит из ряда свай, установленных по центральной оси ленты с определенным шагом. Арматурный каркас свай жестко связан с армпоясом ленты, объединяя эти элементы в единую механическую систему.

Земляные работы включают в себя создание скважин и рытье траншеи, произведенные одновременно или в несколько приемов. Строительство ленты ведется по общим правилам, за исключением наличия дополнительных элементов арматурного каркаса.

Все работы образуют два условных этапа:

• Создание свайной системы.
• Заливка и выдержка ленты.

Совмещать или выполнять оба пункта одновременно удается не всегда, хотя при заливке сразу всех элементов опорной конструкции удается достигать максимальной прочности и монолитности основания.
