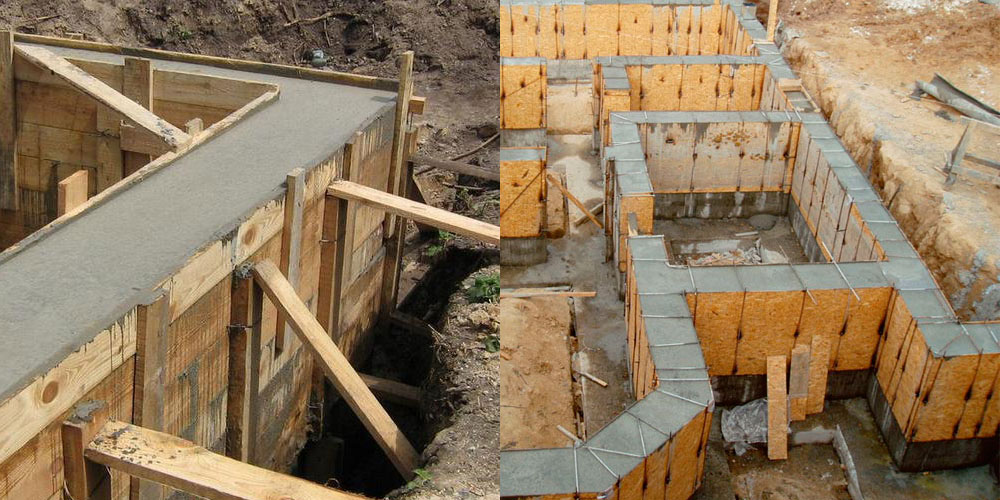

Заглубленный ленточный фундамент: советы и инструкция по строительству

ОБЩИЕ ПОЛОЖЕНИЯ

Технические рекомендации распространяются на производство земляных работ при строительстве магистральных и внутриквартальных дорог, при устройстве подземных инженерных сетей в , а также на работы при обратной засыпке котлованов, траншей, пазух и др.

Технические рекомендации распространяются также на работы по уплотнению грунта после восстановительного ремонта подземных инженерных сетей в зоне проезжей части дороги.

Технические рекомендации предназначены для практического руководства при выполнении земляных работ с использованием современных средств механизации отечественного производства.

Технологический процесс обратной засыпки

Подсыпание грунта или же песка выполняется очень просто. Смеси помещаются в фундаментные пазухи промеж стенок. Но, даже рассматриваемый процесс имеет свои индивидуальные нюансы, которые могут беспрепятственно перевернуть легкие действия в сложнейшую технологическую работу. Обратная засыпка фундамента производится в несколько этапов:

1. Определение в лаборатории почвенной влажности. В качестве подсыпки влажные материалы непригодны, так как они имеют одну консистенцию сравнимую с обычной грязью. Также не следует применять и слишком сухой грунт. Наиболее оптимальный уровень влажности составляет двенадцать или двадцать процентов;
2. Грунтовая влажность должна быть доведена до нормализованного состояния. Ее можно второстепенно увлажнить или же подсушить. Конечно, в момент увлажнения ни в коем случае нельзя применять воду. Лучшим вариантом будет цементное молочко, то есть соединение воды и цемента;
3. Посыпание периметра и заполнение пазух траншеи – это следующий важный этап. Весь полноценный процесс обязан выполняться единовременно с двух сторон, начиная с непосредственного дна котлована. Толщина не должна быть более 0,5 метров. Не стоит забывать и об уплотнении цементным молочком;
4. Последний этап – это заполнение подвала. Фундамент для дома с подвалом не требует дополнительной подсыпки цоколя. Вполне возможно частичное заполнение пазух.

В моменты проведения работ необходимо концентрировать внимание не только на перемещении смесей, но также и на тщательность уплотнения. Благодаря тщательному контролю можно предотвратить дальнейшие нежелательные просадки засыпок.

Процесс засыпки песком или грунтом

Если пазухи будут засыпаться песком, то необходимо обеспечить наличие чистой и просеянной смеси, в которой не будет частиц глины и мусора. Укладывается материал послойно, толщина каждого составляет до 30 см.

Во время засыпки требуется постоянно следить, чтобы на рабочее поле не попали посторонние предметы, так как это отрицательно скажется на качестве конструкции.

Органические составы подвержены гниению, поэтому полученная насыпка для пазух фундамента будет со временем проседать. Это провоцирует разность давления под фундаментом, грунт проседает, конструкция испытывает сильнейшие нагрузки, начинает разрушаться.

Поэтому при засыпке песком требуется внимание уделить и утрамбовке, она выполняется только механическим способом. После уплотнения весь участок сверху защищается отмосткой выбранного типа, устраивается дренаж.

Технологический процесс обратной засыпки

Подсыпание грунта или же песка выполняется очень просто. Смеси помещаются в фундаментные пазухи промеж стенок. Но, даже рассматриваемый процесс имеет свои индивидуальные нюансы, которые могут беспрепятственно перевернуть легкие действия в сложнейшую технологическую работу. Обратная засыпка фундамента производится в несколько этапов:

1. Определение в лаборатории почвенной влажности. В качестве подсыпки влажные материалы непригодны, так как они имеют одну консистенцию сравнимую с обычной грязью. Также не следует применять и слишком сухой грунт. Наиболее оптимальный уровень влажности составляет двенадцать или двадцать процентов;
2. Грунтовая влажность должна быть доведена до нормализованного состояния. Ее можно второстепенно увлажнить или же подсушить. Конечно, в момент увлажнения ни в коем случае нельзя применять воду. Лучшим вариантом будет цементное молочко, то есть соединение воды и цемента;
3. Посыпание периметра и заполнение пазух траншеи – это следующий важный этап. Весь полноценный процесс обязан выполняться единовременно с двух сторон, начиная с непосредственного дна котлована. Толщина не должна быть более 0,5 метров. Не стоит забывать и об уплотнении цементным молочком;
4. Последний этап – это заполнение подвала. Фундамент для дома с подвалом не требует дополнительной подсыпки цоколя. Вполне возможно частичное заполнение пазух.

В моменты проведения работ необходимо концентрировать внимание не только на перемещении смесей, но также и на тщательность уплотнения. Благодаря тщательному контролю можно предотвратить дальнейшие нежелательные просадки засыпок.

Чем нам грозит неправильная обратная засыпка?

• Во-первых, просадкой грунта вокруг фундамента, или, что еще хуже, с одной стороны. Это приведет к перераспределению нагрузок и может вызвать появление трещин в конструкциях здания.
• Во-вторых, неправильная засыпка ухудшит гидроизоляцию фундаментных конструкций, что чревато их ускоренным износом.

Итак, чем засыпать фундамент внутри, если не грунтом? Оптимальный вариант – глинистый грунт или просто глина. Это позволяет обеспечить высокий уровень гидроизоляции, а так же улучшает устойчивость грунта к нагрузкам.

Ни в коем случае не рекомендуется применять для засыпки черноземы и торфяники, а так же грунты с высоким содержанием мелких (пылевых) частиц.

Для засыпки необходимо использовать глинистый грунт однородного состава, без камней и иных механических примесей. Необходимость чистоты обусловлена возможностью повредить слой гидроизоляции фундаментных стен.

Грунт засыпается в траншею послойно, с постоянным уплотнением. Рекомендуемая толщина одного слоя 200-300 мм. Трамбовка слоя выполняется до тех пор, пока грунт на нее реагирует.

Вместо глины могут использоваться другие компоненты, не меняющие радикально своих свойств под воздействием влаги, например: песок или щебень. Подобный тип засыпки так же нуждается в трамбовке. Что касается песка, то его можно уплотнять, проливая водой (если это не повредит конструкциям фундамента). Засыпка песком и щебнем, как правило, используется для обустройства фундаментов под оборудование. Так как и песок, и щебень являются довольно дорогими, засыпка ими полноформатного фундамента под здание будет не очень рациональной. Кроме того, песок не всегда возможно использовать технологически, так как его сложно довести до той плотности, которую имеет окружающий грунт.

Прежде чем приступать к засыпке

Необходимо убедится, что все работы с фундаментом окончены, строительный мусор убран, и в траншее не осталось никакого инструмента.

Засыпку следует проводить по всему периметру (не отдельными участками) в целях обеспечения равномерного распределения бокового давления. Если оно будет не одинаковым по периметру фундамента, то, с течением времени, ожидайте появления перекосов и трещин.

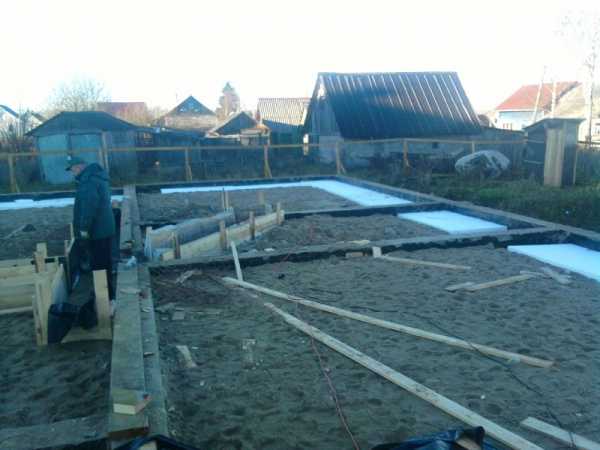

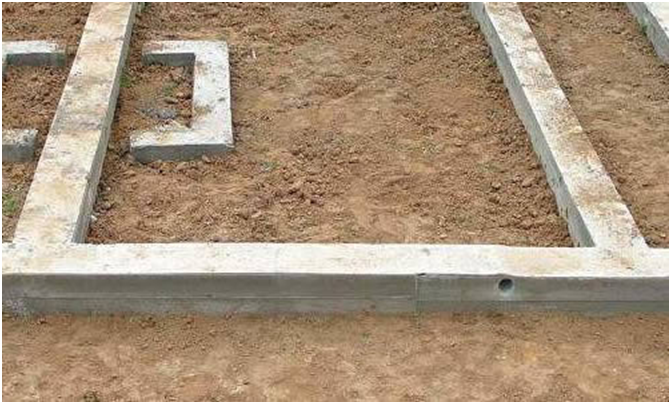

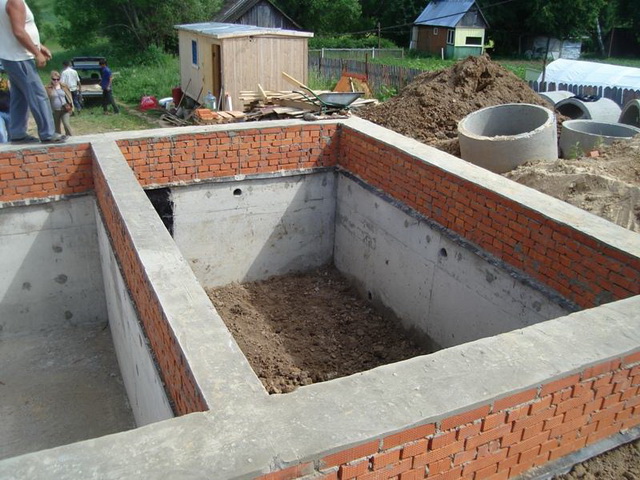

Засыпка внутри

Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:

• тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
• конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
• высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
• уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.

Внимание: Глиняные замки запрещены снаружи, хотя технология и описывалась в старых СНиП. Глина влагу не пропускает, но интенсивно впитывает, что опасно неравномерным вспучиванием, не только при замерзании, но и при набухании.

При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:

• подполье получается слишком низким для нормальной эксплуатации;
• из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
• требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
• из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.

Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.

Материалы

Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:

• отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
• обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
• промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
• промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
• промерзание 2,5 м – ширина пазух 50 см минимум.

Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.

Технологии

Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.

Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:

• 15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
• 12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
• 9 – 14% – легкая супесь, Kp 1,25%;
• 7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.

Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:

• снизить высоту защитного слоя;
• предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
• защитить гидроизоляционный слой подошвы фундамента.

Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

Подушка под плитный фундамент: выбор материала для засыпки котлована

Фундамент — это основа запланированной постройки и от качества выполненных работ по устройству фундамента будет зависеть срок службы строения. Важно тщательно выполнять  подготовку основания  перед заливкой фундамента, в частности это устройство подушки.

Виды подушек под фундамент

• Песчаная подушка. Пользуется большой популярностью благодаря доступности и относительно невысокой цене. Какой песок нужен под фундаментную плиту? Для устройства песчаной подушки используются крупнозернистый карьерный или речной песок. Чем хорош песок для подушки? Хорошо дренирует воду, что в зимний и весенний период спасает от морозного пучения грунта. Главное грамотно выполнить дренаж и отвести воду, чтобы не получился бассейн. Песок отлично уплотняется, даже без специнструмента. Песчаная подсыпка отсекает капилярный подсос влаги фундаментом, но для этого нужен достаточный слой.
• Гравийная и щебёночная подушка. Отличается от песка большей прочностью, что позволяет строить более тяжелые здания на этом основании. В отличии от песка не тянет воду. Цена за куб щебня значительно превышает куб песка, это увеличивает цену подготовительных работ.
• ПГС (Песчано-гравийная смесь). Сочетает в себе свойства подушек песка и гравия, за исключением того, что если небольшой слой, тогда будет подсасывать воду из грунта.
• Комбинированная подушка из песка и щебня. Не путать с ПГС, комбинированная кладется послойно, а не в перемешку. Песком, например, хорошо выровнять дно котлована и из-за более низкой цены заполнить значительную часть предполагаемой подушки. А следом насыпать щебень, тем самым отсечём влагу и сделаем основание более прочным.

Для чего нужна подушка под фундамент

Функции, которые выполняет подушка под фундаментом:

• Выравнивание основания и заполнение траншей или котлована до проектируемой высоты
• Дренирование
• Сокращение усадки здания
• Защита от подвижек грунта

Подушка под плиту фундамента, как правильно?

Часто строители рекомендуют вот такой пирог подушки под плиту:

• На дно – геотекстиль
• Песчаная подушка
• Снова геотекстиль
• Подушка из щебня
• Подбетонка из тощего раствора (чаще для удобства работы с арматурой)
• Гидроизоляция (стеклоизол, проливка битумной мастикой, плотная пленка или специальная мембрана)
• ЭППС (экструдированный пенополистерол, если делаем утепленную шведскую плиту)

Геотекстиль под плиту фундамента

Геотекстиль – относительно молодой строительный материал, не все самостройщики успели с ним хорошо познакомиться. Чтобы вещь принесла пользу, нужно правильно её использовать. Поэтому давайте разбираться, для чего нужно использовать геотекстиль.

Геотекстиль – это тканое или нетканое полотно, изготавливаемые иглопробивным, термоскрепленным (каландрирование) или гидроскреплённым способами из полипропиленовых и/или полиэфирных нитей.

Для чего нужно использовать геотекстиль под фундаментную плиту?

• Равномерное распределение весовых нагрузок от конструкции
• Разделение слоёв подушки разных насыпных материалов
• Дренажный отвод влаги от несущей констукции
• Защита от вымывания и заиливания песчаной подушки

Геотекстиль под фундаментную плиту, плотность материала?

• Геотекстиль плотностью 150-200 г/м2 используется для дренажных работ
• Материал плотностью 250-300 г/м2 используется для разделения слоев песка и щебня
• Полотно плотностью от 350 г/м2 используют для равномерного распределения нагрузки на грунт, которую оказывают строительные конструкции.

Какой геотекстиль использовать для фундамента монолитная плита?

Получается, что можно комбинировать материалы, дабы не закапывать деньги в пустую. Или если у вас не тяжелый дом, одноэтажный, то вполне подойдет мембрана под фундаментную плиту плотностью 200-250 г/м2 для всех работ.

Подбетонка под фундаментную плиту

Что такое подбетонка под фундамент?

В случае близкого расположения уровня грунтовых вод предусматривается комплекс работ по устройству подстилающих слоёв под фундамент. Помимо щебеночной и песчаной подушки включает в себя бетонную плиту.

Толщина подбетонки под фундаментную плиту?

Бетонная подготовка выполняется из невысокомарочного бетона классов В7, 5-15 толщиной 5-10 сантиметров.

Зачем нужна подбетонка под фундаментную плиту?

• Служит как гидроизоляционный слой для подошвы фундамента
• Заменяет часть рыхлого грунта и является прочным основанием для фундамента
• Является преградой для деформации фундамента снизу
• Проще устроить дополнительную гидроизоляцию и утепление по бетонной подготовке, и не повредить их арматурным каркасом

На этом теоритическую часть заканчиваем и переходим к практике и личному опыту!

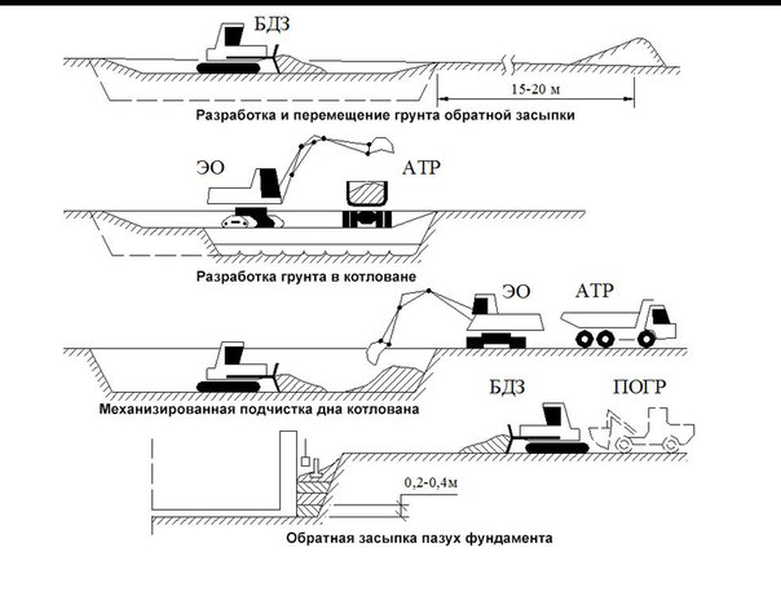

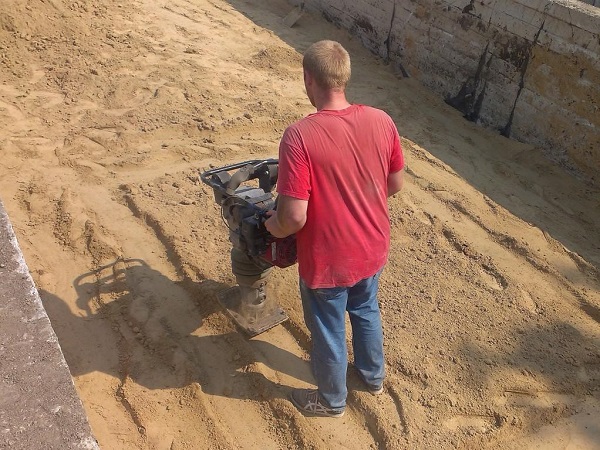

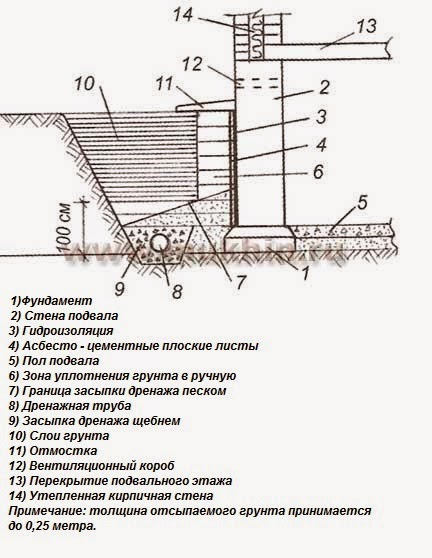

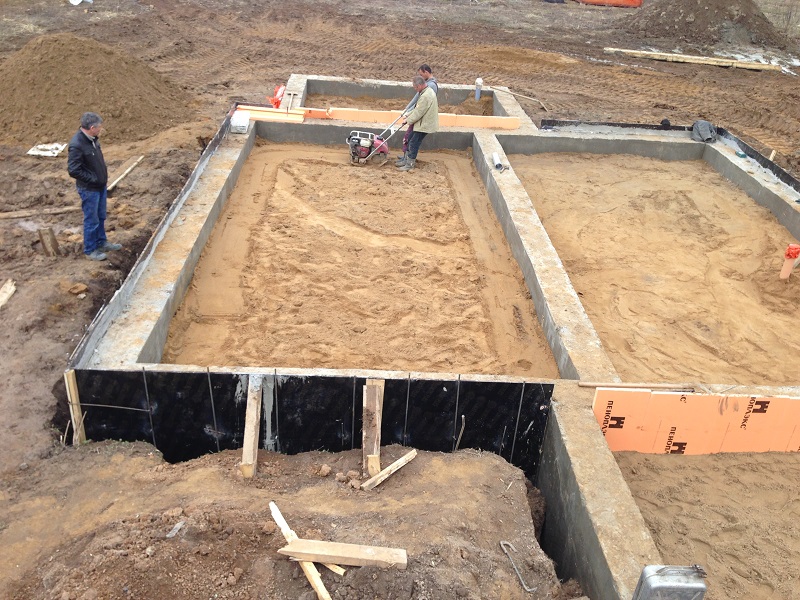

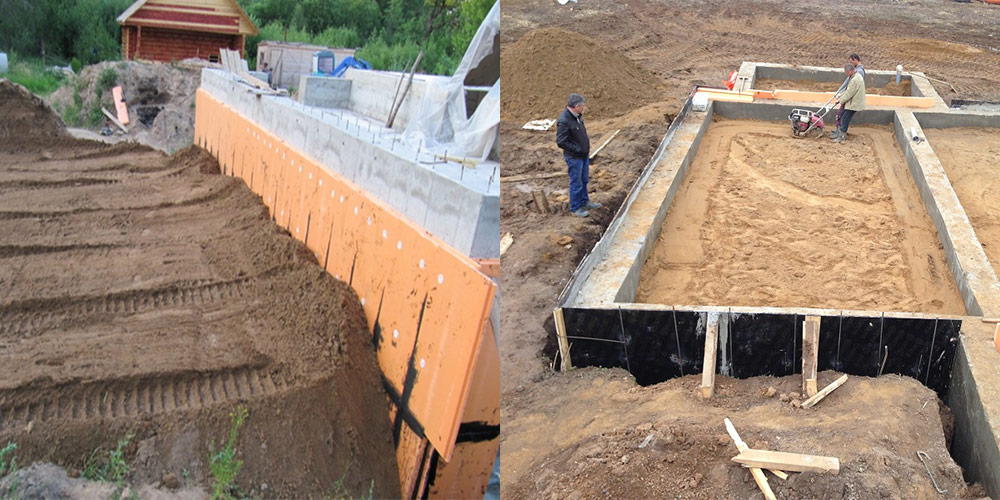

Технология уплотнения грунта при обратной засыпке пазух

Перед началом работ по обратной засыпке фундамента и уплотнению грунта должны быть закончены такие работы, как:

• Устройство подземных частей здания;
• Уборка различного строительного мусора;
• Гидроизоляция фундамента;
• Дренаж.

При засыпке пазух должна достигаться плотность грунта с коэффициентом в 0,98, что возможно только при использовании специальной техники. Засыпка должна производиться слоями в несколько сантиметров. Если для уплотнения грунта будет использоваться уплотнительная машинка, то разрешается засыпать грунт следующей толщины:

• Песок не больше 70 сантиметров;
• Супеси и суглинки не более 60 сантиметров;
• Глина не более 50 сантиметров.

Если уплотнительной машины нет, то производить обратную засыпку фундаментов следует слоями не большими тридцати сантиметров, вне зависимости от типа грунта.

Уплотнение следует производить, начиная от зоны, которая располагается возле здания. Постепенно нужно двигаться к краю откоса.

Правила обратной засыпки фундамента

В своде правил для оснований и земляных сооружений СП регламентируется обратная засыпка фундамента. В технормах ТР 73-98 приведены правила уплотнения используемых материалов. Общий принцип заключается в применении инертных материалов снаружи, любых изнутри.

Засыпка внутри

Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:

• тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
• конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
• высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
• уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.

Внимание: Глиняные замки запрещены снаружи, хотя технология и описывалась в старых СНиП. Глина влагу не пропускает, но интенсивно впитывает, что опасно неравномерным вспучиванием, не только при замерзании, но и при набухании.

При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:

• подполье получается слишком низким для нормальной эксплуатации;
• из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
• требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
• из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.

Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.

Материалы

Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:

• отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
• обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
• промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
• промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
• промерзание 2,5 м – ширина пазух 50 см минимум.

Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.

Технологии

Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.

Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:

• 15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
• 12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
• 9 – 14% – легкая супесь, Kp 1,25%;
• 7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.

Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:

• снизить высоту защитного слоя;
• предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
• защитить гидроизоляционный слой подошвы фундамента.

Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

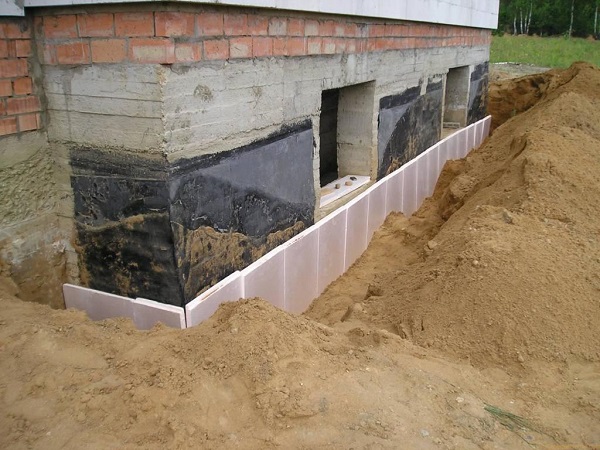

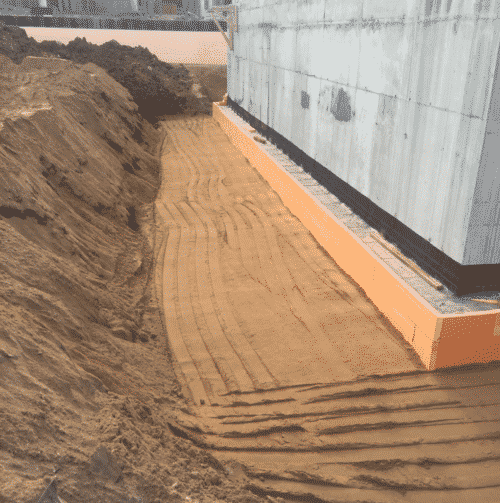

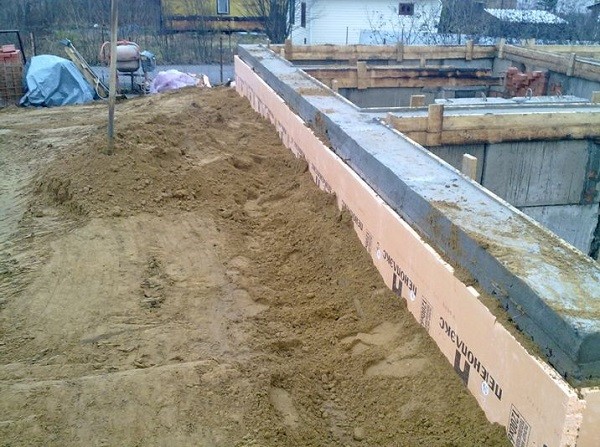

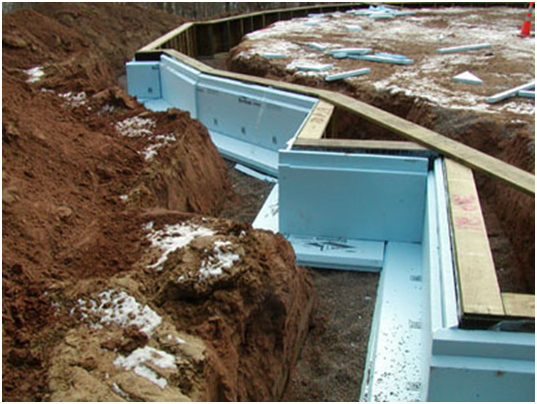

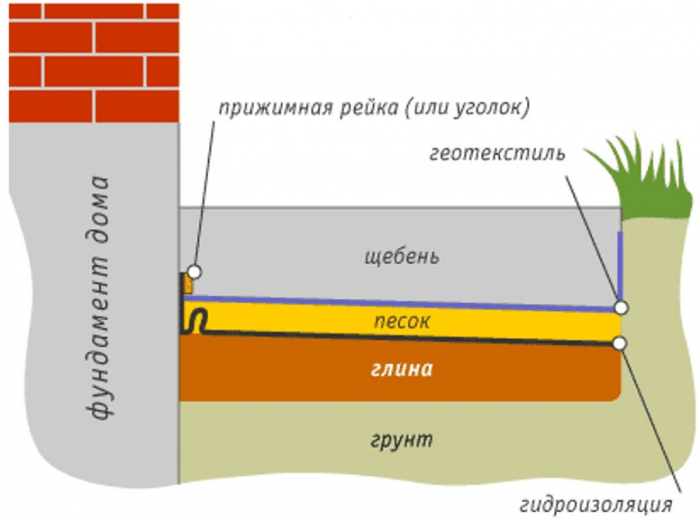

Засыпка снаружи

В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:

• обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
• утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
• скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).

При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

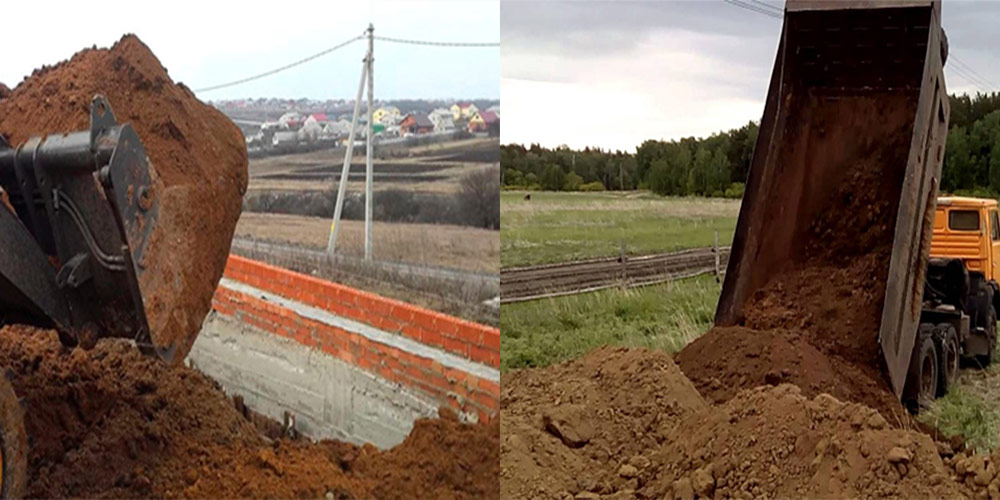

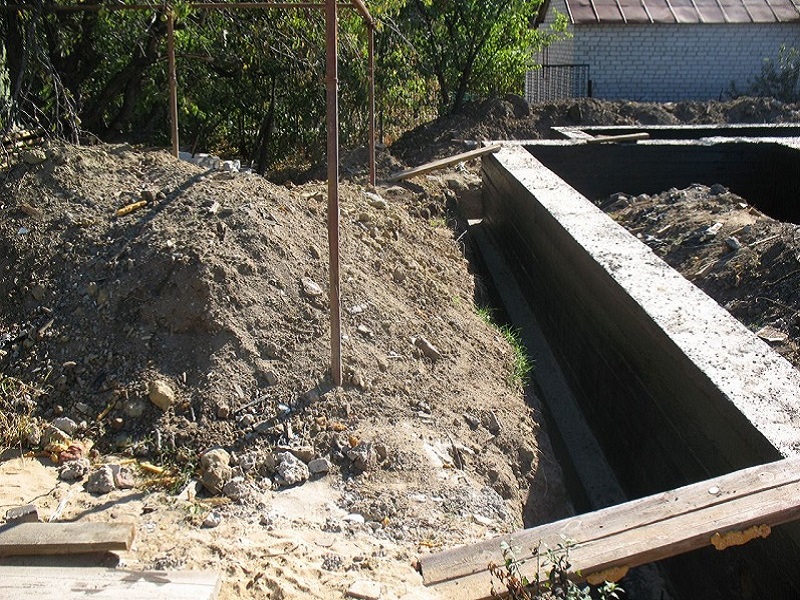

Засыпаем фундамент

Обычно неспециалист, читая инструкции о строительстве фундамента, считает, что его изготовление заканчивается, как только затвердел бетон. В действительности же это не совсем так. Для того чтобы основание было максимально надежным, необходимо правильно заполнить пустоты в траншее или котловане после удаления опалубки.

Этот этап работ называется обратная засыпка фундамента. Если ее не провести, основание не будет достаточно устойчивым, а также станет сильнее подвергаться воздействию негативных атмосферных факторов.

Работы следует производить максимально грамотно, и потому важно знать тонкости этого дела. В том случае, когда все строительство проводит фирма, она должна непременно предоставить заказчику акт на обратную засыпку фундамента. Если вдруг возникает вопрос, нужно ли делать обратную засыпку фундамента, ответ может будет только один – конечно нужно.

Материалы для засыпки

Первое, что требуется для начала работ, – это правильно выбрать грунт для обратной засыпки фундамента. Неподходящий материал может оказаться хорошим накопителем воды, которая, собираясь под основанием, понизит его устойчивость.

В первую очередь следует выяснить, какой грунт непригоден для засыпки. Категорически не допускается использовать с этой целью:

•         торф;
•         щебень;
•         песчано-гравийная смесь;
•         чернозем;
•         пучинистый грунт.

Для обратной засыпки фундамента нужно применять один из трех видов материала:

•         песок;
•         глину;
•         качественный не пучинистый грунт.

В этом случае никаких дальнейших сложностей в процессе эксплуатации фундамента не возникает. Естественно, при правильном проведении всех работ.

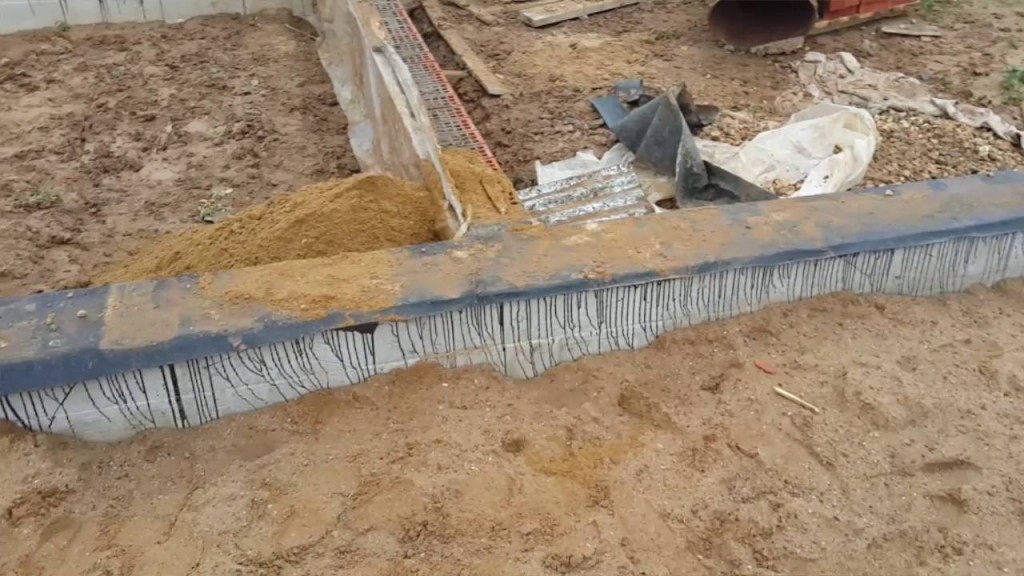

Засыпка песком

СНиП обратной засыпки фундамента предусматривает использование песка. Этот материал достаточно часто применяется при засыпке. Тут только важно соблюсти технологию этого процесса.

В первую очередь песок требуется просеять, для того чтобы избавиться от излишне крупных частиц и мусора. Когда эта часть работ закончена, переходят к самой засыпке.

Ее производят слоями, которые хорошо утрамбовывают. Применяя такой вид грунта для обратной засыпки пазух фундамента, надо следить за тем, чтобы толщина одного слоя не превышала тридцати сантиметров.

В противном случае качественно уплотнить песок не удастся.

Трамбовке уделяется особое внимание. Если она окажется недостаточной, со временем может произойти осадка, после которой нарушится распределение веса основания и, как результат, произойдет его порча.

Обратная засыпка основания песком удобна в тех случаях, когда из-за высокого уровня грунтовых вод основанию необходим дополнительный дренаж. Проведение таких работ не отличается сложностью, и выполнить их можно самостоятельно.

Засыпка глиной

Обратная засыпка фундамента глиной проводится по определенным правилам, нарушение которых приведет к ошибке. Как и песок, глина должна быть чистой и без крупных частиц. Содержащий строительный мусор грунт не удастся равномерно утрамбовать, и это приведет к проседанию различных его участков.

Кроме того, недопустимо и наличие в глине примесей другого грунта. После качественного трамбования глина служит дополнительной гидроизоляцией (но только в том случае, если влажность грунта не чрезмерная, а находится в нормальных пределах).

Засыпают глиной также послойно. Если используют специальную технику, то вполне можно насыпать слой толщиной в полметра. Более мощный трамбующая машина не обработает должным образом. При уплотнении грунта вручную его слой не должен превышать тридцати сантиметров.

Для качественной обратной засыпки пазух фундамента важно производить ручную утрамбовку в определенной последовательности: начинают ее от стены основания, продвигаясь к краю котлована или траншеи. Некоторую сложность доставляют места входа в постройку коммуникаций, так как проводить трамбовать там требуется особенно аккуратно.

Выполненная по всем правилам обратная засыпка основания дома с использованием глины обеспечит надежность основания на длительный срок.

Засыпка грунтом

Обратная засыпка ленточного или монолитного фундамента грунтом является наиболее бюджетной, так как, если грунт на строительном участке не пучинистый, его, извлеченный в процессе рытья котлована или траншей, можно использовать для засыпки. Очень важно, чтобы перед началом работ почву избавили от органических компонентов. Если этого не сделать, то после их разложения этот грунт (даже хорошо утрамбованный) даст осадку, которая отрицательно скажется на надежности основания.

Засыпку грунтом производят так же, как песком и глиной, – слоями по тридцать сантиметров с их утрамбовкой перед последующим. В итоге плотность получается максимальной.

При обратной засыпке пазух фундамента необходимо ориентироваться на СНиП, так как в этом случае без лишних сложностей можно выдержать все нормы и избежать ошибок с материалами. Чем качественнее будут проведены работы, тем дольше прослужит фундамент.

Всех непременно волнует цена выполнения строительных работ, не является исключением и обратная засыпка.

Тут стоимость зависит от того, необходимо покупать грунт или нет, а также проводятся работы самостоятельно или с привлечением специалистов.

Обычно лишь для засыпки мастеров не привлекают, так как эта работа не сложная и, если человек сам выстроил фундамент, засыпать его по всем нормам он сможет.

Чаще всего проведение таких работ профессионалами происходит, когда они возводят полностью дом или хотя бы фундамент. В этом случае в предоставляемом ими акте работы по засыпке должны быть выделены и подробно расписаны.

Уплотнение грунта при обратной засыпке

Чем бы ни делалась обратная засыпка, засыпаемый в пазухи фундамента грунт нужно тщательно уплотнять. Прежде всего, это нужно, чтобы не было усадки этого грунта. Для уплотнения грунта обычно используют виброплиту. Обратную засыпку нужно делать с послойным уплотнением: засыпали слой не более 30 см, уплотнили его, затем засыпали следующий.

Пучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

В этой статье рассмотрены основные типы грунтов – скальный, крупнообломочный, песчаный и глинистый, каждый из которых имеет свои свойства и отличительные признаки.

Песчаный грунт более чем на половину состоит из частиц песка размером меньше 5 мм. В зависимости от размера частиц подразделяется на гравелистый, крупный, средний и мелкий. Каждый вид песка имеет свои свойства.

Глинистый грунт – это грунт, который более чем на половину состоит из очень мелких частиц размером менее 0,01 мм, которые имеют форму чешуек или пластин. К глинистым грунтам относятся супесь, суглинок и глина.

Расчёт заглублённой ленты фундамента

Расчёты на стадии планирования важный критерий для определения, какой фундамент нужен для нашего дома или сооружения. Например, для лёгких построек хватит мелкозаглубленного или незаглубленного ленточного фундамента, а заглублённая лента будет нерациональным вложением денег.

Тип грунта

Определить тип грунта на участке строительства. Способы проверки почвы:

1. Самостоятельно сделать несколько шурфов в разных точках на разной глубине строительной территории провести анализ почвы.
2. Обратиться к профессионалам в специальные службы.

Уровень грунтовых вод

Уровень грунтовых вод узнаём путём создания скважин. Прорубив несколько скважин ,опускаем деревянную рейку вниз, делаем это спустя 2–3 часа. Глубину определить можно, когда появится вода. А также если поблизости от участка застройки есть колодец. То можно определить по нему уровень грунтовых вод.

Важно! Проводите замеры весной, когда уровень грунтовых вод повышается.

Глубина промерзания

Карта глубины промерзания грунта по России

Глубину промерзания определяем по карте. От этого критерия зависит, насколько будет заглубляться фундамент.

Масса сооружения

Удельный вес конструкции

Определяем массу здания. Для этого сложите вес всех стройматериалов. Нужно сложить массу всех стен, перекрытий и крыши.

Ширина основания

Ширину определяем по формуле B = 1,3×Р/(L×Rо)

• 1,3 — коэффициент запаса несущей способности;
• Р — общий вес дома с фундаментом (кг);
• L — длина ленты (см);
• Rо — сопротивление несущего грунта, кг/см².

  Сопротивление несущего грунта

Пример расчёта заглублённой ленты фундамента

Проведём расчёты для кирпичного двухэтажного дома. Размер загородного дома составит 10X8 м. с одной несущей перегородкой, длина которой равна стороне. Стены высотой 5 м и толщиной 380 мм (полтора кирпича), а фронтонов 1,5 м. Междуэтажное и цокольное перекрытие из пустотных плит, а кровля из металлочерепицы.

Тип грунта возьмём суглинок глубиной 1,1 м.

В качестве примера возьмём глубину заложения ленты 1,6 м (Определяйте опираясь на глубину промерзания грунта на вашем участке).

1. Вес дома: 212 м², а масса их 212 × 200 × 3 = 127 200 кг (без учёта оконных и дверных проёмов).
2. Общая площадь цокольного и междуэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.
3. Крыша в нашем примере имеет площадь около 185 м². Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.
4. Суммируем полученные цифры и получаем 240 850 кг. Вес фундамента высотой 1,6 м и длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равён 1,6 × 44 × 0,2 × 2500 = 35 200 кг.

Общий вес проекта составил 276 050 кг. Приняв значение Rо для суглинка равным 3,5 кг/см² (по таблице) Рассчитаем ширину подошвы основания: В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см

Принятые изначально 20 см не превышает полученное значение более чем на 5 см. Поэтому округлив значение до целого, берём значение ширины основания 24 см.

Заполнение цоколя

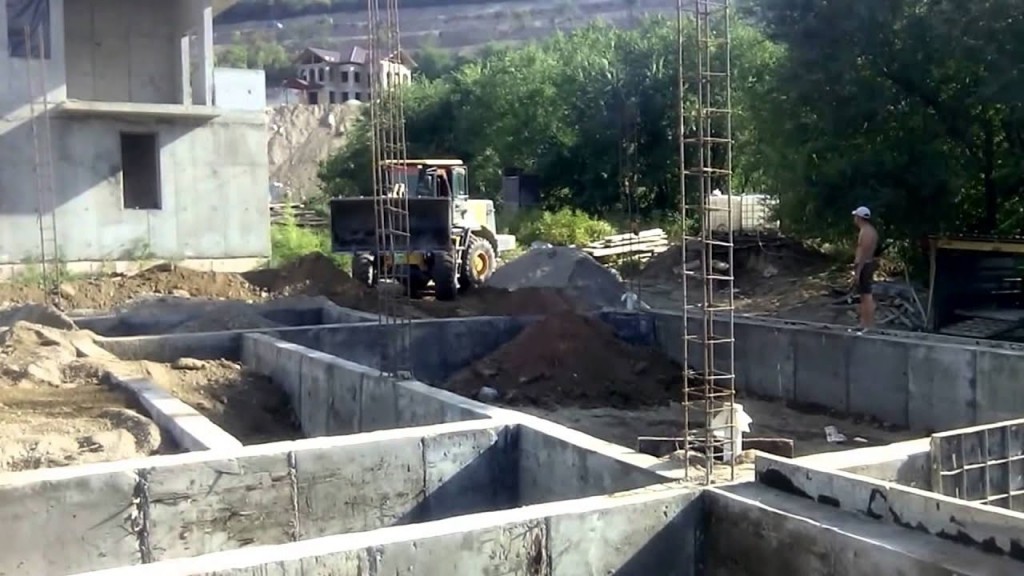

Когда вы решили, чем сделать обратную засыпку фундамента, необходимо ознакомиться с технологией. На этапе заполнения цоколя материал помещается внутрь пазух. Это верно, если вы не планируете устройство подвала. Когда конструкция не имеет погреба, следовать необходимо по данному алгоритму. Методика будет зависеть от размеров котлована. Если он достаточно большой, то нужно использовать специальную технику, а именно:

• бульдозер;
• экскаватор;
• глайдер.

Обратная засыпка может осуществляться вручную, для этого необходимо заручиться помощью одного или двух людей. Работы осуществляются сразу по всей длине фундамента, в противном случае боковое давление на некоторых участках станет слишком сильным. Такое явление приводит к тому, что фундамент со временем деформируется.

Как утеплить фундамент своими руками

Начало утепления – рытье траншеи под фундамент про предварительно размеченным линиям, обозначенным шнуром, привязанным к колышкам по периметру фундамента. При большом объеме работ проще арендовать экскаватор, а стенки траншеи подровнять лопатой;На дно траншеи укладывается и трамбуется с увлажнением песчано-щебневая подушка толщиной ≈20 см;На наружные и внутренние стенки траншеи крепится вертикальная несъемная опалубка из плит пенополистирола.

Межплитные щели заливаются строительной монтажной пеной – это поможет избежать увлажнения фундамента грунтовыми водами;Создается армирующий каркас. Для армирования основания используют арматурные прутья 10-16 мм, которые вяжутся между собой мягкой стальной проволокой или скрепляются специальными пластиковыми хомутами. Армирование нивелирует действие сил сжатия и изгибания от грунта и веса здания на фундамент;

Утепление основания дома своими руками

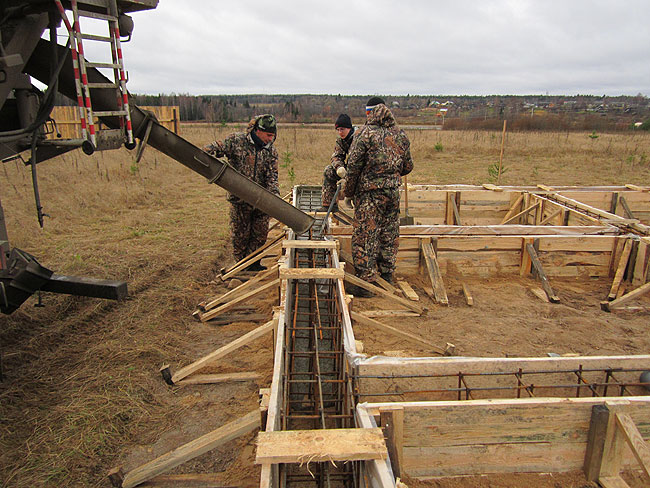

В траншею заливается бетонный раствор, приготовленный вручную или купленный у производителя.

Заказать несколько тонн бетона будет проще и быстрее. Чем приготовить его в бетономешалке – желательно, чтобы фундамент был залит за один заход. Схватываться и затвердевать до заявленной прочности бетон будет 28 суток.

За это время поверхность фундамента нужно несколько раз полить водой, чтобы бетон снаружи и внутри слоя затвердевал одинаково и равномерно;Обустраивается гидроизоляция фундамента – это можно сделать креплением на стенки рубероида или полиэтилена;Утепляя наружный фундамент, вы делаете и термоизоляцию внутренних стенок основания. Утепление захватывает и цоколь. Поэтому дополнительного утепления создавать не нужно – достаточно провести декоративные отделочные работы наружных стен.

Этот способ хорош, если нужно утеплить неглубокий фундамент без подвала и цокольного этажа. Если в доме будет подвал, то утепление и само возведение основания проводится немного по-другому: сначала экскаватором нужно вырыть котлован, а фундамент построить из ж/б блоков. Если фундамент будет заливаться бетоном, то перед заливкой строится деревянная съемная опалубка.

Опалубку нужно монтировать на расстоянии 30-40 см от стенок котлована, чтобы после заливки и затвердевания раствора ее можно было разобрать. Пространство между бетоном и котлованом засыпается грунтом – это называется обратная засыпка. Пенополистирол для котлована не подойдет – вес раствора раздавит его.

Деревянная опалубка

При обустройстве деревянной опалубки есть возможность не только утеплить наружные стенки фундамента, но и уложить (или нанести) сначала слой гидроизоляции.

Монтировать гидроизоляционный материал можно сразу, если строился блочный фундамент, и только через четыре недели, если фундамент заливался бетоном. При использовании жидкой гидроизоляции (битум, гудрон, мастики) в помещении должна быть положительная температура. Рулонные материалы можно крепить дюбелями или на ту же мастику.

Вопрос, чем утеплить фундамент снаружи, решается применением экструдированного пенополистирола (пеноплекса). Из известных утеплителей этот материал имеет самые высокие технические и эксплуатационные характеристики, и глубина утепления не зависит от толщины слоя пеноплекса, так как плиты можно наращивать друг на друга (делать это нужно в шахматном порядке).

Толщина слоя теплоизоляции должна увеличиваться, приближаясь к поверхности грунта. Для средней полосы России до 1-1,5 метров от поверхности земли укладываются плиты пеноплекса толщиной до 8 см, дальше можно крепить плиты толщиной 3 см. На северной стороне фундамента до глубины 1-1,5 метра крепятся плиты толщиной 10 см, ниже – 5 см.

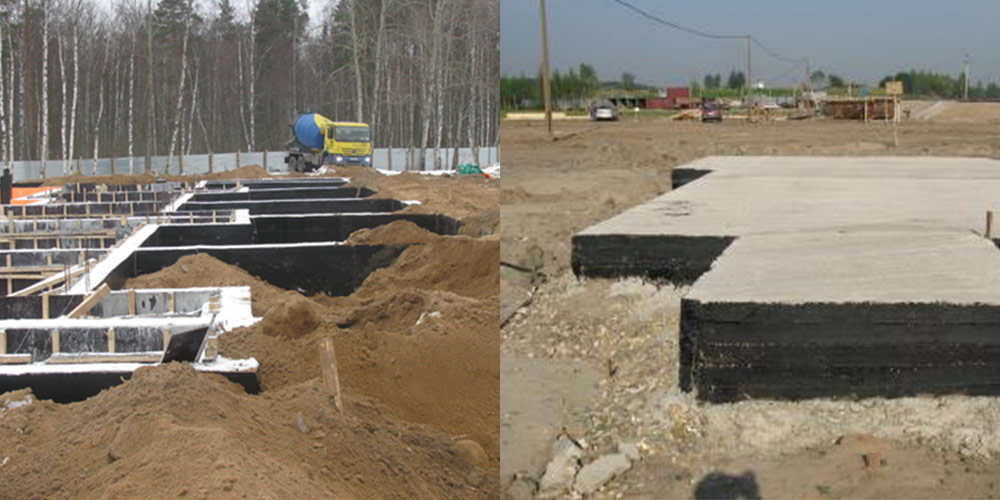

Гидроизоляция и утепление фундамента

Достоинства пеноплекса:

Высокие показатели тепло- и звукоизоляции, прочности и влагонепроницаемости;Нейтральный материал, благодаря чему его не повреждают грызуны, грибковые организмы и насекомые.

Крепить плитный экструдированный пенополистирол можно двумя способами:

Плиты можно приклеивать на гидроизоляционный материал методом разогрева. Для этого при помощи строительного фена разогревают гидроизолятор до начала его плавления, и пока он не остыл, прижимают к стене плиту пенополистирола;Если стены неровные, то плиты приклеивают на мастику или строительный цементно-полимерный клей. Мастика наносится точечно кистью, после приклеивания крепление плит можно не дублировать дюбелями-зонтиками;И в первом, и во втором варианте крепления стыки плит необходимо залить монтажной пеной.

Последний этап утепления – обратная засыпка траншеи. Грунт смешивается с песком в пропорциях 1:1, промежуток между фундаментом и котлованом засыпается этой смесью, через каждые 20-30 см песок нужно поливать и трамбовать. Сверху засыпка защищается отмосткой.

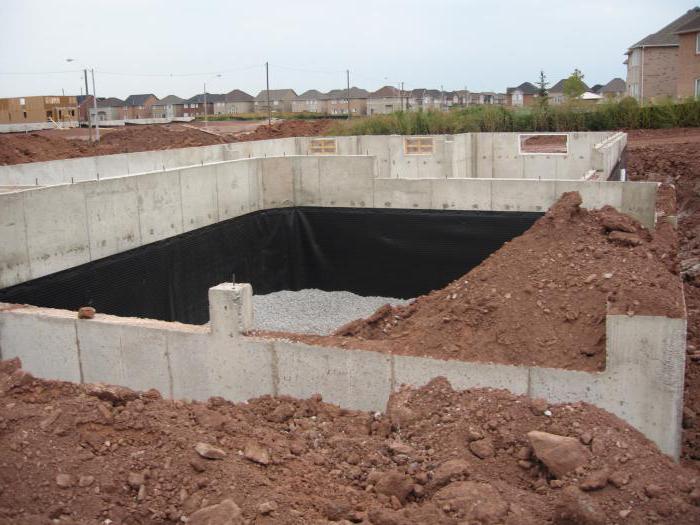

Обратная засыпка фундамента

Чем засыпать: вопрос не прост

В большинстве случаев в этих целях используют тот же грунт, который изымался для формирования фундамента. Но есть универсальные породы: глина и песок. Вот два основных компонента: ими производится возвратное наполнение. Каждый из грунтов используется в конкретных случаях, имея свои положительные и отрицательные стороны.

• Обратная засыпка фундамента глиной выполняет функцию преграды (глиняного замка) для вод, чтобы не допустить их проникновения в зону фундамента. В этом качестве можно комбинировать: насыпать не чистую глину, а суглинок или другую комбинацию грунтов, имеющую плотность выше, чем основной грунт возле фундамента. Как пример – сруб, возведенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство засыпается тем же извлеченным при строительстве фундамента суглинком или же глиной. Если дом возведен на глине, то и обратная засыпка – из глины. Мене плотный супесок в качестве основного грунта должен подсыпаться суглинком или глиной.
• На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подойдет обратная засыпка фундамента щебнем, смешанным с песком. Щебеночно-песчаная смесь не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (пучение) засыпки. Такой состав не будет давить на фундамент в морозы, создавая дополнительную нагрузку от сил выталкивания его наружу. Но есть и обратная «сторона медали». Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненной или некачественной изоляции создается угроза основанию, несмотря даже на обустроенную вокруг него отмостку. Выполнить ее абсолютно непроницаемой, практически, невозможно. Нужен дополнительный дренаж для отвода ливневых и подземных вод.
• Использовать песок в чистом виде не рекомендуется. Если все же принято «песочное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в его обычном состоянии. Выполняется уплотнение при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения почвы в конкретной местности можно из геологических данных, находящихся в специальных учреждениях.

Внимание! Что не подходит в любых случаях в качестве грунта для обратной засыпки, так это верхний плодородный слой почвы и чистый чернозем.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

• При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
• Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
• На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса. При этом над трубами уплотнение грунта выполняется с особой осторожностью.
• Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита. Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
• Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
• Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
• При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.

Принцип и технология уплотнения материала для засыпки фундамента

Согласно с положениями СНИП, материалом для обратной засыпки могут выступать самые разные грунтовые смеси, о которых мы поговорим ниже. Но, есть одно условие – характеристики (влажность и параметр уплотнения) будут способствовать эффективному уплотнению насыпного слоя. Рекомендованный коэффициент уплотнения – 0,95–0,98. Структура плотная, просто так ее не добиться. Вот почему технология предусматривает поэтапную трамбовку материала, слой за слоем небольшой толщины.

Совет! Если просто засыпать в пазухи смесь и выполнить трамбование, то нижние слои не будут иметь нужного коэффициента уплотнения. Поэтому все работы могут оказаться напрасными.

Засыпка траншеи или котлована фундамента начинается с первого слоя материала. Он засыпается на заранее подготовленную поверхность из песчано-гравийной смеси, толщина которой составляет от 15 до 20 см. После этого грунт нужно выровнять. Для этой цели подойдет шанцевый инструмент и ручная трамбовка. Нужно пройти вдоль кромки, которая прилегает к стенке ленточного основания. При этом первые манипуляции выполняются с усилием не больше 70% от нормативной величины используемого материала. Последующие проходы по засыпке нужно выполнять с перекрытием прошлого следа на треть или четверть ширины. Это нужно для того, чтобы позволить плите вибратора уплотнять пространство над рабочим элементом не меньше двух минут.

Важно! В случае когда ширина пазуха для засыпки небольшая, примерно 15–20 см, то кромка, примыкающая к бетону, подбивается ногой. При этом нужно добиться идеального уплотнения грунта на ответственных участках

Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента.

Что касается верхних слоев обратных пазух, то их нужно укладывать при максимальной нагрузке и давлении. Если здание большое, двухэтажный коттедж или дом, то можно использовать ручной и моторизированный виброкаток. Он поможет прекрасно уплотнить песок и глину в нужных местах.

Последний этап обратной засыпки траншеи, создание отмостки фундамента, сделанной с уклоном для отведения влаги от основания. При этом обустройством этой части конструкции нужно заняться чем быстрее. Все дело в том, что поверхность грунта, примыкающая к зданию, будет уязвима перед влагой и водой.

Обратите внимание! Профессионалы не советуют заниматься строительством фундамента и процессом обратной засыпки зимой. Почему? В грунте находится много льда и снега

А это значит, что материал имеет плохие уплотняющие качества. Добиться эффективной трамбовки и нужного коэффициента уплотнения пазухов котлована будет очень сложно.

Итак, если разделить весь процесс обратной засыпки фундамента, то он состоит из таких шагов:

1. Проверка грунта, очищение пазух котлована или траншеи.
2. Проверка влажность грунта. Почва должна быть не слишком сухой и не слишком мокрой. Для пучинистого грунта – это 12–15% влажности, а для тяжелого – 20%. При необходимости, грунт увлажняется или высушивается.
3. Устраивается песчано-гравийный слой.
4. Засыпается первый небольшой слой выбранного материала. Он равен от 30 до 50 см. В него не должна входить плодородная почва, камни и другие включения. Заполняется цоколь.
5. Остается выполнить уплотнение каждого слоя.

О том, как сделать уплотнение траншей, которые предназначаются для инженерных коммуникаций, вы узнаете из данного видео.

Увидеть особенности и процесс обратной засыпки можно на этом видео.

Когда производить засыпку

Несмотря на желание ускорить процесс, не торопитесь с проведением засыпки. Прежде нужно дождаться затвердения фундамента, а также закончить работы, имеющие отношение к цокольной части постройки. Необходимость повременить, пока тело фундамента не застынет полностью, это связано с избеганием лишних нагрузок на него, а цоколь куда легче обустроить, когда фундамент еще не засыпан.

Минимальный срок, который должно выстояться залитое основание — 7-10 дней при солнечной погоде, но предпочтительнее продлить его до 20 дней. Иногда при строительстве засыпка производится слишком быстро из-за ошибочного мнения, что боковая нагрузка не имеет серьезного воздействия, но на самом деле подобное давление крайне опасно.
