Зачем и когда необходимо шпунтовое ограждение?

Устройство шпунтового ограждения

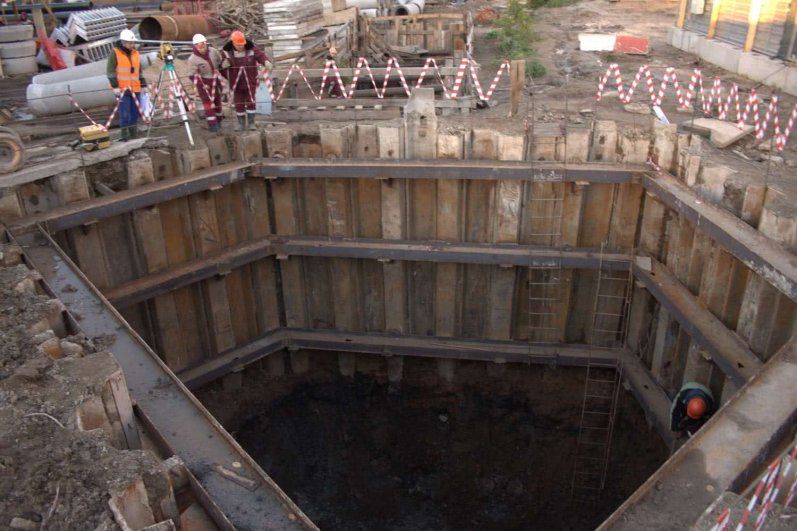

Шпунтовое ограждение это стена, собранная из деревянных щитов или металла, которая предназначена для защиты стен вырытой траншеи или котлована от осыпаний и разрушений. Использовать устройство шпунтового ограждения рекомендуется при глубине вырытого котлована в 7 и более метров.

Шпунтовое ограждение для котлована может быть деревянным с использованием щитов и досок и железобетонным. Железобетонное устройство шпунтового ограждения наиболее дорого в реализации, а в качестве основных опор здесь используются буронабивные сваи.

Деревянное шпунтовое ограждение менее затратно для защиты котлована от разрушений. Однако в виду отсутствия возможности его повторного использования, устройство деревянного шпунтового ограждения используется крайне редко на сегодняшнее время.

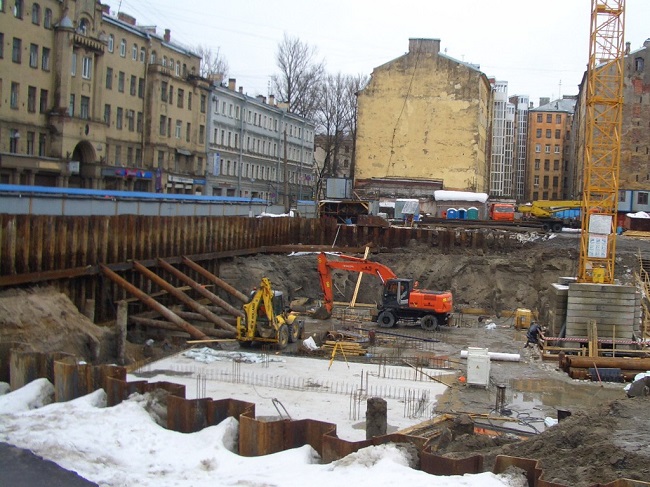

Наибольшим спросом и популярностью пользуются ограждения из стального шпунта. Если необходимо надолго оградить котлован при выполнении масштабного строительства, то устройство шпунтового ограждения из стали, как некстати подходит для этих целей.

Стальные шпунты и шпунт Ларсена

На сегодняшнее время наибольшее применение получило такое шпунтовое ограждение из стали как:

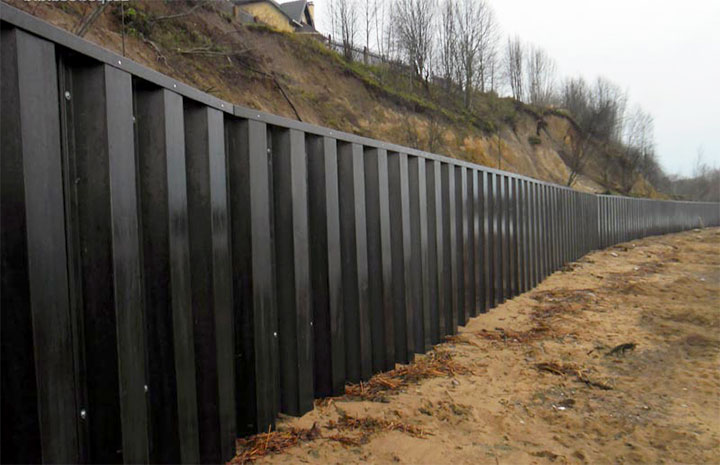

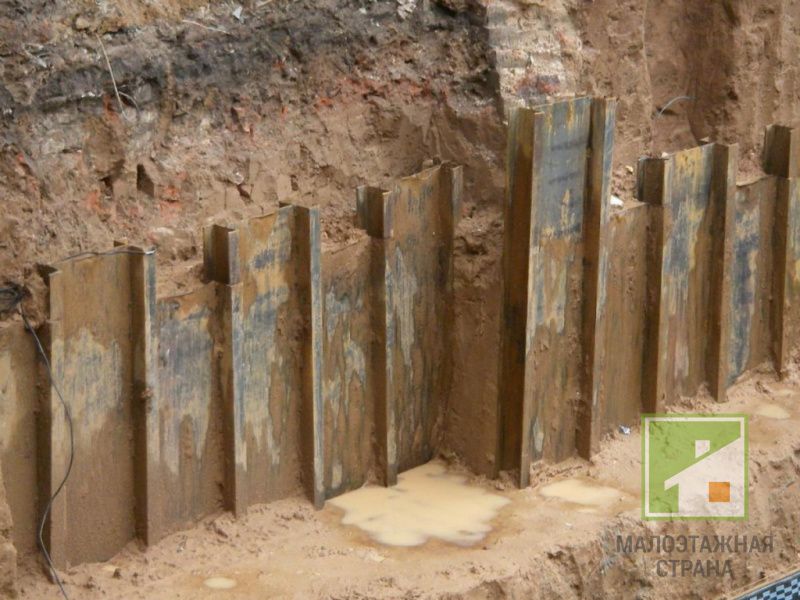

1. Шпунт Ларсена — используется не только при огораживании и укреплении строительных котлованов, а также когда необходимо усилить береговые линии, участки дорог с возможным возникновением оползней и тоннели.

3. Шпунт плоский — очень устойчивое устройство шпунтового ограждения, которое чаще всего применяется в котлованах, где глубинный слой почвы состоит из скальных пород. Замковые соединения металлических элементов плоского шпунта, точно такие же, как и у шпунта Ларсена, с прочностью на разрыв не менее 5000 кН/м.

Дополнительная фиксация

Для устойчивости ограждения из-за особенностей грунта применяют дополнительные фиксирующие методы, которые классифицируются на три подгруппы:

• Укрепление стенок анкерными деталями применяется в низкоплотных и рыхлых грунтах, когда вырыт глубокий котлован. На отрезке 5 метров по всему периметру от шпунтовой панели вкручивают в грунт винтовые штыри, которые соединяются с ограждением тросами.
• В высокоплотных пластах, где гарантируется чрезмерная устойчивость, стенки не укрепляют дополнительными связями, надеясь на высокое сопротивление почвы.

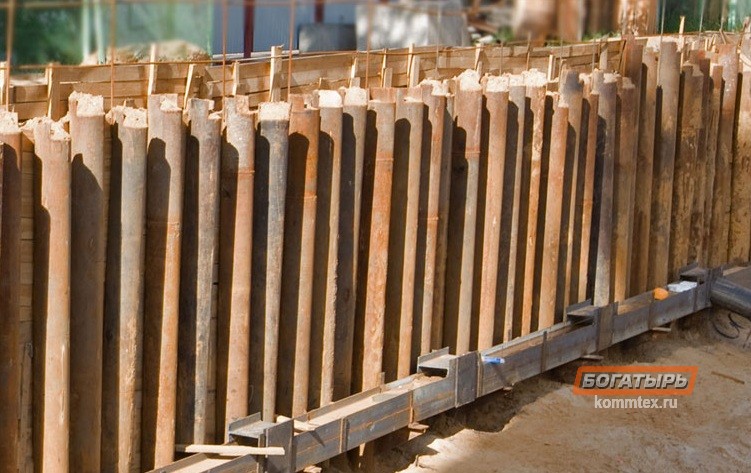

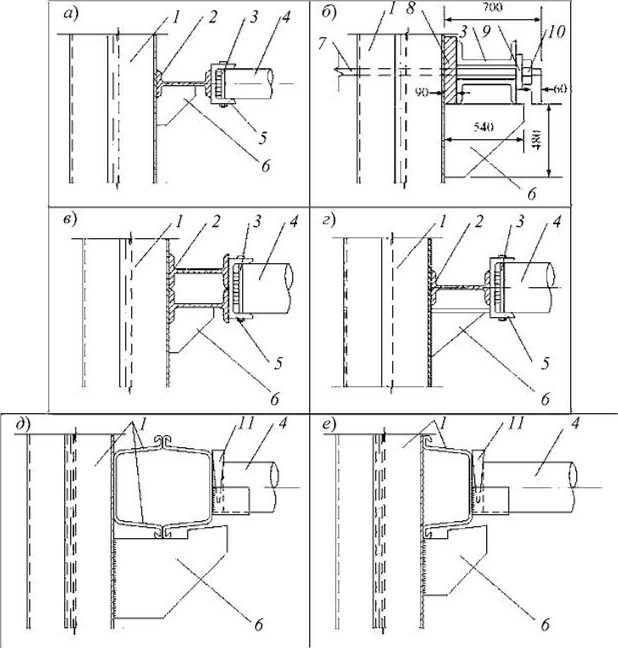

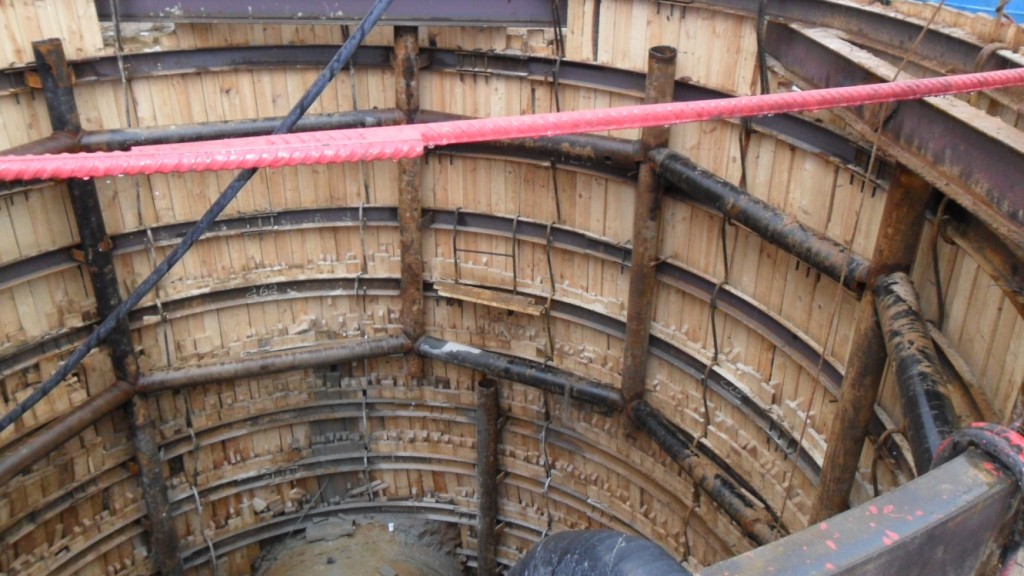

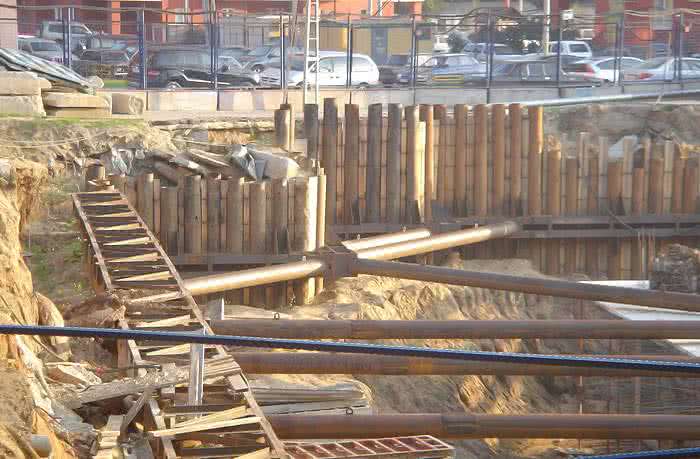

• В узких котлованах боковины укрепляют поперечными распорками, в качестве которых используют железные пруты, арматуру, катанку или трубы, которые фиксируются между участками за счет давления противоположностей.

В твердой почве применяют корытообразный или зетовый шпунт. В рыхлом слое земли используют для надежности трубные сваи большого диаметра.

Вибропогружение шпунта / трубошпунта:

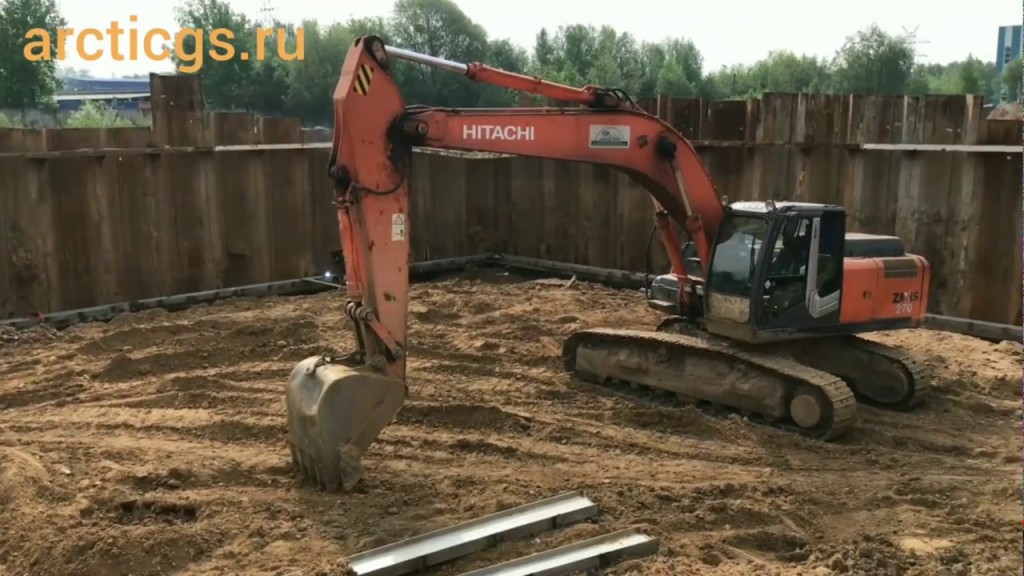

• Работы производятся собственными силами. Вибропогружатели, Экскаваторы, Шпунтовые сваи, манипуляторы все в собственности.

• Выполнение работ по вибропогружению шпунта требует большого опыта т.к. это высокотехнологический процесс требующий высокой квалификации , которой обладает компания Автострой

• Высоко квалифицированные операторы спецтехники с многолетним стажем работы гарантируют безопасность,высокую скорость и качество монтажа.

• Все содрудники обладают необходимыми знаниями и опытом. Имеют действующие документы , подтверждающие квалификацию.

• Есть необходимые для шпунтовых работ допуски СРО.

• Мы смонтировали более 10 000 тонн шпунтового ограждения и умеем работать в сложных условиях!

Как рассчитать ограждение

Чтобы исключить деформацию стенок ограждающей конструкции после разрытия грунта, необходимо провести несколько расчетов. Они основываются на следующих характеристиках:

1. Тип ограждения.
2. Глубина установки материала.
3. Габариты шпунта.
4. Силы взаимодействия.

С помощью математических расчетов шпунтового ограждения можно определить требуемый диаметр шпунта в месте забивки ниже основания и в подборке распорной системы. Строители используют проверенные формулы или онлайн-калькуляторы, позволяющие получить точный результат за несколько секунд.

Формула расчета выглядит следующим образом: М1 ≤ m/γ * M2, где:

1. M1 указывает на устойчивость к опрокидыванию.
2. M2 определяет удерживающий момент.
3. m указывает на коэффициент условий работы.
4. y является условным обозначением коэффициента надежности.

Как проходит установка шпунта для котлована

Строительство искусственной стены выполняется в строгом соответствии с разработанной проектной документацией, чертежами. В проекте указываются глубина ограды, высота, диаметр, тип шпунта и фиксации.

Перед работами проводится гидротехнический анализ почвы, составляется технологическая карта.

Порядок установки следующий:

1. Доставляют материалы, инструменты на место застройки.
2. Краном шпунты распределяют по периметру объекта.
3. Выполняют разметку места установки каждой сваи.
4. Проводится стропирование. Элементы доставляют к размеченному участку монтажа.
5. На шпунт крепят наголовник погружателя.
6. Сваю выравнивают строго по вертикали. Постепенно погружают ее в грунт.
7. Распорки убирают. Сваю опускают до требуемой глубины.

Установка элементов выполняется до тех пор, пока не будет получено герметичное ограждение по периметру котлована.

СНиП

Ограды, возводимые шпунтовым способом, регулируются нормами, описанными в технологической карте.

Здесь указываются:

1. Основы пожарной, экологической безопасности.
2. Показатели качественного выполнения работ.
3. Требования к размерам, типам используемого сырья.

Это лишь малая часть описания. Нормы учитываются инженерами, бригадирами и другими людьми, которые отвечают за техническую сторону строительства.

Качество строительства оценивается СНиП. Полный перечень требований к установке таких оград приведен тут:

Наши предложения

Мы работаем по всей России.

Наши услуги:

• продажа шпунтовых свай, новых и б/у;
• аренда шпунтов и техники для погружения;
• демонтаж нашими силами и выкуп по окончании использования;
• установка и укрепление шпунтовых ограждений;
• исследования предварительного цикла – геологоразведка, испытания грунтов;
• составление проекта стенки;
• предварительные работы – лидерное бурение и др.

Выполняем отдельные операции или полностью установку ограждения под ключ.

Для вас:

• доступные цены;
• импортная техника;
• квалифицированные рабочие;
• большой ассортимент шпунтов;
• высокое качество;
• быстрые сроки.

Как утеплить забирку

Деревянные столбчатые фундаменты с забиркой требуется обязательно утеплять, поскольку если оставить под полом не закрытое свободное пространство, ни один самый мощный котел не сможет справиться с теплопотерями, возникшими в результате столь неграмотного подхода к утеплению дома. Для того чтобы повысить теплоизоляцию дома выполняют следующее:

• из стального профиля на опорные столбы крепят каркас из металлического профиля;
• на собранный каркас крепят листы пенополистирола или пенопласта;
• с наружной стороны теплоизоляционный материал можно закрыть листами профнастила их крепят саморезами;
• когда забирка смонтирована и к ней прикреплен дополнительный слой теплоизоляции, свободное пространство траншеи полностью засыпают шлаком;
• если трубы дренажной системы или канализации проходят между опорами, не забудьте смонтировать для них отверстия;
• также необходимо позаботиться и о вентиляции. Вентиляционные отверстия желательно располагать в 20 см от уровня земли, оборудовав решетками. На зимний период их закрывают заглушками. Размер окошек достаточно выдержать 10х15 см.
