Должен ли ростверк опираться на землю в столбчатом фундаменте

Виды столбчатых фундаментов

Конструктивные особенности

Конструктивно фундаменты столбчатого типа представлены несколькими разновидностями.

Дом на столбчатом фундаменте

Опорно-столбчатый. В этом варианте основания столбы не имеют между собой связи, а распределение нагрузки происходит за счет создания нижнего опорного пояса (венца). Венец выполняется из материала, обладающего упругостью, поэтому такое основание сооружают при строительстве зданий из дерева или имеющих металлический каркас. Этот фундамент имеет небольшую несущую способность и сопротивление пучению грунта. Конструкция достаточно проста и не требует больших капитальных вложений.

Фундамент имеет подвиды.

Опорно-столбчатый с забиркой. С целью улучшения гидро- и теплоизоляции устраивается забирка, которая заполняет пространство между столбами. Традиционно ее выполняют заглубленной из кирпича с устройством отдушин. Трудоемкость несколько увеличивается, но достигается существенное сокращение потерь тепла. Кирпичная кладка для сооружения забирки может быть заменена плитными материалами.

Опорно-столбчатый с рандбалкой. Такое сооружение способно выдержать нагрузки от воздействия более массивных домов, в отличие от деревянной конструкции венца. В этом случае основание выполняется с устройством перекрытия из железобетонных конструкций, которые позволяют достичь максимальной несущей способности фундамента. При этом стоимость и сложность работ значительно не увеличиваются. Визуально рандбалка схожа с ростверком, однако отличается тем, что она передает нагрузку на столбы без жесткой связи с ними.

Опорно-столбчатый с рандбалкой, идущей по поверхности грунта, но без заглубления в него. После монтажа фундамента сооружают из кирпича цоколь, что позволяет повысить долговечность строения и снизить потери тепла. Кроме этого упрощается процесс сооружения пола и увеличивается его надежность. При его возведении обязательно необходимо устроить противопучинную подушку.

Столбчатый с ростверком. Для изготовления столбов и венца используются один и тот же материал: железобетон, реже – сталь. В первом случае конструкция выполняется как единое целое, а во втором детали соединяются при помощи сварки.

Схематичное изображение

Такое конструктивное решение делает основание более прочным и жестким, что дает возможность воспринимать существенные нагрузки от каменных многоэтажных строений. Допускается располагать ростверк на уровне земли при условии сооружения противопучинистой подушки. Фундаменты этой конструкции можно устанавливать на высокопучинистых грунтах.

Столбчато-ленточный. Это сооружение характеризуется устройством ростверка, который имеет большую высоту и заглублен в грунте. Кроме этого вся конструкция окружена мощной противопучинной подушкой. В этом случае ростверк выполняет одновременно функции забирки и цоколя, что приводит к сокращению затрат на их возведение, а также упрощает работы по теплоизоляции фундамента. Тяжелое и прочное основание позволяет возводить легкие сооружения на сильнопучинистом грунте.

Материал фундамента

Основания разделяются в зависимости от используемого материала на:

• Монолит. Наиболее прочное исполнение фундамента столбчатого типа. Он хорошо способен противостоять сжимающим нагрузкам, а в случае армирования конструкции может сопротивляться растяжению. Такие характеристики позволяют использовать его при возведении строения на подвижном грунте.
• Кирпич. Чаще других используется при устройстве столбчатого фундамента. Срок службы при условии правильной эксплуатации может достигать ста лет. Основание отличается высокой надежностью, поэтому на нем возможно сооружение двухэтажных домов. Блочные конструкции столбчатого фундамента можно также отнести к этому виду. От характеристик материала блоков зависит несущая способность основания. При использовании бетона этот показатель возрастает.

Кирпичный вариант

• Натуральный камень. Материал достаточно прочный, однако имеет небольшую устойчивость к подвижкам грунта. Строительство такого фундамента на косогорах нежелательно.
• Бутобетон. Такое основание является хорошей заменой естественному камню. Наличие бетонного заполнителя делает сооружение более прочным, что позволяет работать конструкции при больших нагрузках.
• Дерево. Не исключается возможность применения древесины для возведения столбчатого фундамента. В этом случае надежность и долговечность строения находится под вопросом.
• Асбестовые трубы. Довольно часто используется подобная конструкция фундамента. Труба без труда погружается в грунт на требуемую глубину, армируется изнутри и заливается раствором бетона. Такое основание достаточно прочное и простое для самостоятельного исполнения.

Заглубление

В зависимости от заглубления столбчатые фундаменты делят на категории:

• Заглубленные. Глубина расположения пяток столбов находится ниже глубины промерзания грунта на 300-700 мм.
• Мелкозаглубленные. Подошвы столбов в этом случае находятся в пучинистом слое. Для слабопучинистых грунтов заглубление составляет 40% от глубины промерзания, для сильнопучинистых – 70%.
• Незаглубленные. Такой фундамент допускается сооружать на грунте, который практически не подвержен пучению или при строительстве легких нежилых построек.

Устройство и виды

Столбчатый фундамент состоит из некоторого количества опорных столбов, передающих нагрузку от здания на грунт. Столбы могут иметь прямоугольное или круглое сечение, могут выполняться из:

• монолитного железобетона;
• кирпичей (полнотелых керамических, хорошо обожженных);
• бетонных (из тяжелого бетона марки не ниже В15) и железобетонных блоков;
• бута и бутобетона.

Самые надежные — из монолитного железобетона. Они могут использоваться на грунтах, склонных к пучению с высоким уровнем грунтовых вод. Все остальные состоят из элементов, скрепленных бетонным раствором и по прочности уступают монолиту. Их рекомендуют использовать на нормальных грунтах.

Два вида столбчатого фундамента из разных материалов, под здания с разной нагрузкой

Столбы в обязательном по ставят в углах здания, в местах примыкания стен и простенков. Если при этом расстояние между опорами превышает 3 м, ставят дополнительные. Шаг установки в среднем 1,5-2,5 м. Чем более тяжелое будет стоять здание, тем меньше шаг, но чаще чем через 1 м ставить нет смысла: слишком дорогой получится фундамент.

Виды ростверка

Чтобы нагрузка от здания передавалась на столбы равномерно, их связывают поперечной балкой — ростверком или мелкозаглубленной лентой. Этим нивелируется один из главных недостатков столбчатых оснований — возможная неравномерная усадка опор.

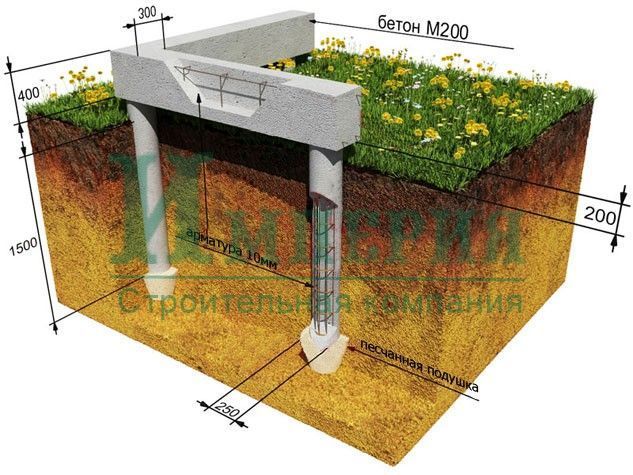

Пример столбчатого фундамента с ростверком

При строительстве деревянных домов или каркасников в качестве ростверка часто используется деревянный брус большого сечения, иногда используют металл — профилированную трубу большого сечения или тавровые/двутавровые балки. Для связи балок и обвязки при строительстве столбов в них закладывают шпильки, специальные элементы крепления или делают выпуск арматуры. Форма закладных выбирается исходя из планируемого типа ростверка.

Обвязка столбов металломПод деревянные дома чаще укладывают брус

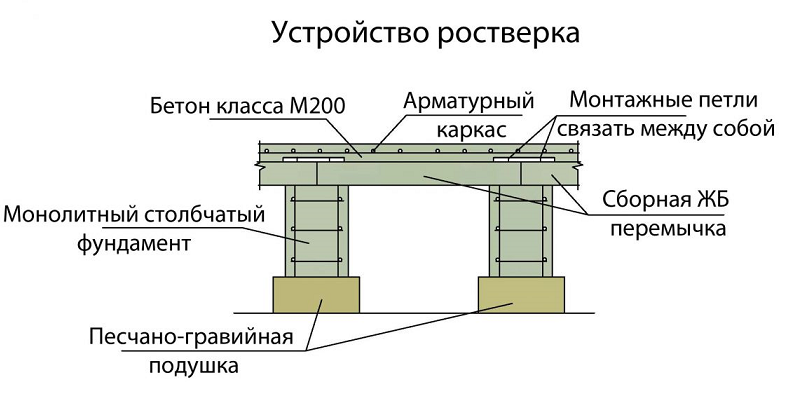

Для тяжелых домов делают бетонную балку. Она может быть составной — из готовых железобетонных балок, а может быть монолитной. Хоть составные реализуются проще (купить, поставить, связать), но монолитная выходит дешевле, да еще более надежной. Поэтому монолитный ростверк используют чаще. Под дома из кирпича и других тяжелых материалов он более пригоден.

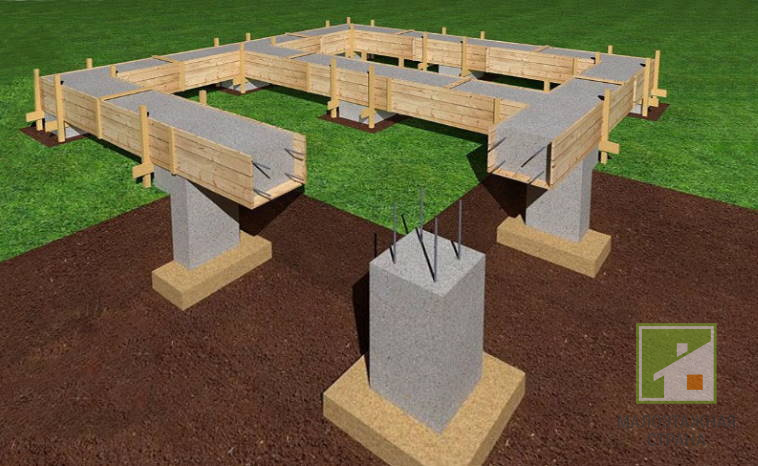

Пример столбчатого фундамента с монолитным ростверком

При изготовлении столбчатого фундамента с монолитным ростверком армирование столбов делают с выпуском не менее 70 см. Эти выпуски затем связываю с арматурой каркаса ростверка.

Пристройки и их фундамент

Если к дому есть более легкие пристройки — крыльцо, веранда, трасса — фундаменты делают отдельными и несвязными. Это значит, что для дома делают свой контур, для крыльца — свой. И они между собой не должны иметь точек соприкосновения. Так как ростверки (балки, проходящие по верху опор) располагаются рядом, между ними укладывают демпферный слой. Например, рубероид в два слоя, картон из минеральной ваты и другие подобные материалы.

Пример организации узла примыкания крыльца

Это необходимо так как вес у этих элементов очень отличается, соответственно отличается величина нагрузки на фундамент. Если сделать его связным, большая разница вызовет перекос, а возможно и разрушение здания.

Чем закрыть промежутки между столбами

При установке столбчатого фундамента здание получается приподнятым над землей и под черновым полом гуляет сквозняк. Это хорошо для поддержания нормальной влажности древесины, но плохо для отопления: слишком холодный получается пол. Еще один момент: под домом любит селиться всякая живность. И домашняя и не очень… По этим причинам пространство между столбами стараются закрыть. Сделать это можно двумя способами:

• устройством забирки — каменной или кирпичной кладки между столбами;
• прикрепив куски листового материала или отделочные материалы.

Проще, конечно, прикрепить листовой материал. Его тогда отрезают с таким расчетом, чтобы он не упирался в грунт. Оставшийся зазор пригодится и для вентиляции и для компенсации пучения.

Забирку делают если планируют делать утепленную отмостку вокруг дома. При этом ее устанавливают так, чтобы она не подпирала ростверк или нижнюю обвязку — делают в один уровень с наружной кромкой столбов (они должны быть шире стены минимум на 10 см).

Пример устройства забирки из бута

Под забирку желательно подготовить основание: выкопать траншею глубиной не менее 20-30 см, насыпать и утрамбовать слой песка, на него — щебень, который тоже трамбуют. Потом на это уплотненное основание ставят декоративную стенку.

Опорно-столбчатый фундамент

На нормальных грунтах небольшие легкие постройки площадью не более 30 квадратных метров — типа сарая, беседки и других подобных зданий — можно делать на облегченном фундаменте. Его называют опорно-столбчатый. Обычно это один или несколько бетонных блоков, уложенных на песчано-гравийную подушку.

Опорно-столбчатый фундамент

Планирование столбов такое же: под углами, в местах примыкания стен и промежуточные, если необходимо. При таком типе важно хорошо утрамбовать подушку, увеличив тем самым несущую способность грунта. И еще один момент: на сыпучих или глинистых водонасыщенных грунтах такой тип основания не использовать. Даже под душ или сарай. Он будет абсолютно ненадежным.

Чем отличается свайный и столбчатый фундамент

Если посмотреть на столбчатый фундамент с круглыми столбами и свайный, на первый взгляд разницы нет. Но она есть. Это — грунты на которых они ставятся и глубина, на которую заглубляются. Свайные фундаменты ставят на грунтах со слабой несущей способностью и их задача — пройти нестабильные грунты и передать нагрузку от дома более плотным слоям. Столбчатые ставят на грунтах с нормальной несущей способностью и их глубина определяется типом грунта, климатической зоной и уровнем грунтовых вод. Конструктивно же они похожи, но задачи имеют разные, как и разную область применения.

Этапы проведения работ

Специалисты нашей компании проведут монтаж такого фундамента под ключ . Любые работы по возведению фундаментов начинаются с расчета конструкции. Для этого мы собираем необходимую информацию: вес и конфигурация постройки, тип грунта на участке, глубина промерзания и т.п.

После того, как проведены все расчеты, необходимо расчистить территорию и разметить места установки столбов. Опоры устанавливаются через 2,5 3 метра. Количество столбов и их габариты рассчитываются с учетом вышеперечисленных нюансов.

Для создания такого фундамента используются бетонные столбы. Для их создания могут применяться трубы из ПВХ. В этом случае пластик используется как гидроизоляция и форма для заливки бетона. Диаметр труб выбирается в зависимости от характеристик фундамента.

С помощью бура изготавливаются скважины и на их дне создается песчаная подушка. Затем устанавливаются трубы, внутренности которых армируются. Установка труб проводится с помощью уровня.

<<<Весь каталог смет>>>

Примеры расчета сметы фундаментов

(нажать для просмотра)

<<<Весь каталог смет>>>

Получите бесплатный расчет сметы

(Специалист задаст уточняющие вопросы и расчитает индивидуальную смету)

В чем преимущества?

Рассмотрим главные достоинства столбчатого основания под здание:

1. Адекватная цена на строительство – если вы решите воспользоваться услугами специалистов, это займет порядка 20% от общего бюджета.
2. Если грунт подвижный или слабый, то фундамент столбчатый является прекрасным вариантом, поскольку обеспечивает повышенную устойчивость.
3. Проводить работы можно в любое время года.
4. Если все работы выполняются специалистами – монтаж основания будет осуществлен в краткие сроки.
5. Поскольку между землей и фундаментом имеется расстояние – это обеспечивает прекрасную вентиляцию.

Устройство

Следующим этапом строительства фундамента будет проведение земляных работ. Необходимо выкопать яму размером немного больше, чем размер фундамента. Затем установить опалубку и арматуру толщиной 10-14 мм. Прутья арматуры должны быть скреплены между собой арматурой толщиной 6 мм и обязательно выходить из фундамента на поверхность. Это нужно для последующей привязки их к ростверку.

Вокруг арматуры устанавливается опалубка так, чтобы на месте опоры получилась как бы деревянная коробка. Ее внутреннюю поверхность можно смочить водой, благодаря чему бетон не будет впитываться в доски и впоследствии опалубку легче будет удалить. Внутрь коробки в несколько этапов заливается бетон по 20-40 мм на один слой. Для того чтобы избежать образования воздушных карманов внутри опор, каждый раз бетон надо разбивать с помощью вибратора.

Заливку следует производить в течение одного дня, чтобы на стыке слоев бетона не образовался шов. Необходимо контролировать, чтобы все опоры получились одной высоты над уровнем земли.

Заливать столбчатый фундамент рекомендуется только в теплое время года, нежелательно оставлять его на зиму без нагрузки, так как он может подвергнуться серьезной деформации и даже разрушению.

Плюсы и минусы столбчато-ростверковых фундаментов

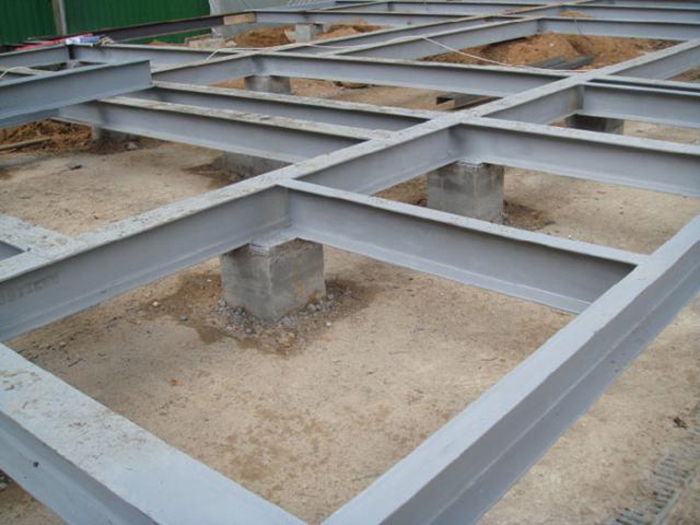

Ростверк из металлических пластин.

За счет своей универсальности и экономичности, СРФ приобретает все большую популярность среди частных застройщиков. Несмотря на имеющиеся недостатки, этот тип основания обладает значительными преимуществами.

9 основных плюсов СРФ

1. Относительная простота монтажа. Все работы по подготовке, заливке/завинчиванию свай и ростверка можно выполнить самостоятельно без привлечения большого количества людей и дорогостоящей техники.
2. Универсальность. Можно возводить на любых грунтах, в том числе тех, где нет возможности использовать другие виды фундаментов.
3. Малые теплопотери. Фундамент располагается на некотором расстоянии от земли, что позволяет сохранять тепло в зимний период.
4. Снижение вибрации. Ростверковое соединение столбов позволяет избежать вибрации здания, расположенного даже около железной дороги.
5. Экономичность. Малые затраты на подготовительные работы, нет необходимости в дорогостоящей технике (исключение – фундамент на забивных сваях), для частного строительства ЖБИ-фундамента достаточно бригады в несколько человек и бетононасоса для заливки столбов и ростверка.
6. Идеально подходит для участков с высоким уровнем грунтовых вод.
7. Нет необходимости в сложных земляных работах, таких, например, как рытье траншей и котлованов.
8. Долговечность. Фундамент на железобетонных или металлических сваях прослужит длительный срок.
9. Хорошая несущая способность.

Пример бетонированного ростверка.

Минусы свайно-ростверковых фундаментов

1. В домах со свайно-ростверковым фундаментом сложно сделать цокольный этаж, так как придется заполнять расстояние между свайными столбами, а это требует значительных материальных и трудозатрат.
2. Сложности при определении характеристик грунта. Так как сваи погружаются на определенную глубину без удаления верхних слоев грунта, возможность изучить особенности опорного слоя почвы затрудняется. При самостоятельном возведении фундамента геодезические исследования следует в обязательном порядке предоставлять профессионалам и при расчетах учитывать тот факт, что несущая способность опорного слоя почвы может оказаться ниже предполагаемой.
3. При сильном промерзании почвы, если сваи установлены недостаточно глубоко, может произойти разрыв основания, что приведет к повреждению здания.
4. Недостаточная стойкость к опрокидыванию. Поэтому возможно, но не рекомендуется возводить СРФ на интенсивно набухающих и просадочных грунтах.
5. Монтаж фундамента невозможен при минусовых температурах.
6. Возможность неравномерного проседания СРФ. Несмотря на то, что теоретически нагрузки должны распределяться равномерно, на практике часто выходит перевес той или иной части дома, что может привести к перекосу и даже разрушению здания. Ростверк частично сглаживает неравномерность, но при неправильном расчете нагрузок, фундамент может прийти в негодность.
7. Пространство между полом и земляным пластом идеальное место для мелких животных – котов, собак, грызунов, змей. В летний период там прохладно, зимой относительно тепло – это идеально место для разнообразной живности. Чтобы обезопасить жилище от подобных соседей, необходимо еще на стадии возведения установить преграды на глубину от 0.5 метра.

О всех плюсах и минусах свайных фундаментов читайте в отдельной статье.

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

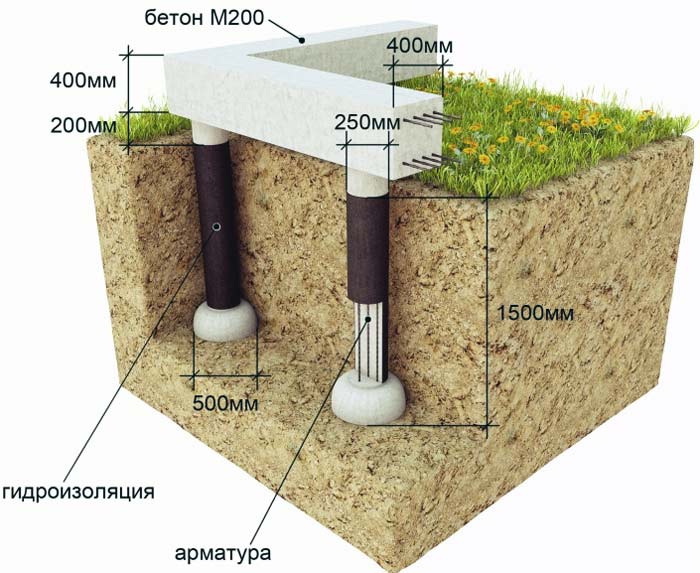

Ростверк никогда не должен опираться на грунт

Столбчатый фундамент с ростверком своими руками

Когда в частном строительстве речь заходит о выборе типа фундамента, предпочтение часто отдаётся столбчатому с ростверком. Почему? Главным образом из-за дешевизны такого основания. Бетона на него идёт в несколько раз меньше, чем на ленточный, и на порядок меньше, чем на заливку фундаментной плиты. Но о надёжности и износоустойчивости забывать не стоит, поэтому выберем армированные бетонные столбы.

Важным этапом работы является расчёт столбчатого фундамента, когда определяется, сколько столбов понадобится и как они расположатся.

Начать стоит с проведения геологических изысканий, чтобы рассчитать несущую способность грунта: сможет ли он выдержать вес строения. Далее определяем этот вес в зависимости от используемого материала, а также от того, какой будет ветровая и снеговая нагрузка.

Площадь фундамента – результат деления получившейся цифры на вес, который способен выдержать 1 квадратный сантиметр почвы. Для устранения возможных просчётов к получившейся цифре следует добавить процентов 20–30.

Для расчёта количества столбов делим опорную площадь на площадь основания столба.

Чтобы правильно разметить столбчатый фундамент с ростверком, важно учесть три фактора. Во-первых, опора обязательно должна быть под каждым из четырёх углов здания. Во-вторых, столбы необходимо установить на пересечении стен. В-третьих, на прямых участках столбики рекомендуют располагать на расстоянии 2,5–3,5 метра.

Какими они бывают?

От того как устроена конструкция идет ее разделение на определенные виды. И у каждого вида имеется свои эксплуатационные характеристики.

Сборный монолитного типа. Его элементами являются стальные балки или швеллера. Конструкция очень крепкая, но сделать ее самостоятельно очень сложно.

Ведь их нужно не только поднять, но и закрепить сваркой. А сварочные стыки не всегда прочны. Чаще всего его используют как временное укрепление, срок эксплуатации которого не более 20 лет.

Сборный. Это промышленный тип ростверков. По факту это такой конструктор, который нужно собрать из литых деталей. В них присутствуют замки и специальные крепления.

Качество конструкции на высоте, как и его цена. Поэтому для индивидуального строительства чаще всего этот вид остается недоступным.

Монолитный. По факту это балка или цельная плита, которая замыкает на себе все столбы основания. В индивидуальном строительстве чаще всего делают именно их.

Подвиды этого ростверка — высокий, низкий, заглубленный.

И вот подвиды монолитной конструкции стоит рассмотреть подробнее.

Этапы работ

Перед тем как сделать ростверк для столбчатого фундамента пользователю потребуется ознакомиться с порядком его обустройства. Процедура изготовления этого сооружения включает в себя следующие обязательные этапы:

1. Расчет конструкции.
2. Организация и проведение земляных работ (включая подготовительный этап).
3. Сооружение опалубки с последующим армированием внутренних пространств.
4. Заливка их бетонной смесью.
5. Монтаж выбранного типа ростверка и его отделка.

Каждая из этих стадий строительного процесса нуждается в тщательном рассмотрении.

Расчет фундамента с ростверком

Расчет столбчатого фундамента с ростверком целесообразнее доверить специалистам, способным сделать это грамотно и быстро. Однако при ограниченном бюджете частника он может справиться с этим вопросом самостоятельно, изучив предварительно соответствующие материалы.

Для этого лучше всего воспользоваться возможностями Интернета, где вся необходимая информация представлена в исчерпывающих объемах.

Расчетная стадия включает в себя следующие обязательные процедуры:

• Геологические изыскания, необходимые для уточнения возможностей грунта в месте застройки и позволяющие в дальнейшем определиться с допустимой нагрузкой на единицу площади. Этот параметр можно взять из технических справочников.
• Вычисление общей опорной площади возводимого столбчатого фундамента, который способен выдержать вес будущего строения. Этот показатель зависит от таких факторов, как прочность выбранного строительного материала, а также средняя за сезон ветровая и снеговая нагрузка в данной местности.

• Расчет площади основания, определяемый как результат деления ориентировочной массы здания на показатель, соответствующий нагрузке на 1 кв. см почвы. Для надежности сооружаемой конструкции этот параметр следует брать с запасом 25−30%.
• Определение количества опорных столбов, которое получается после деления площади закрываемого домом основания на поперечное сечение одного столба.

• опоры размечаются под каждым углом будущей постройки;
• разметка под них также наносится в местах пересечения стен и простенков;
• на прямых линиях фундамента (без углов и пересечений) расстояние между точками опор должно быть порядка 2,5-3,5 метра.

Уменьшение шага их установки заметно повысит расходы на сооружение фундамента с ростверком.

При его увеличении не удается достичь требуемых параметров по нагрузочной способности. Проверить правильность осуществленной разбивки можно путем ручного измерения характерных для планировки расстояний.

При проведении земляных работ вертикальные шурфы для столбов вырываются либо вручную, либо посредством арендованной буровой техники. При их подготовке важно не забыть на глубине примерно одного метра начать обустраивать опалубку, что предотвратит осыпание грунта со стенок. Ширина вырытых шурфов выбирается из расчета сечения столба плюс толщина досок ограждения.

Установка опалубки и закладка арматуры

Для изготовления удобной в сборке опалубки обычно выбираются деревянные доски, но не исключается вариант применения влагостойкой фанеры или специальных древесных плит. Ограждения их досок монтируются по классической схеме, предполагающей использование небольших распорок, укрепленных снаружи заливаемой ниши.

Для армирования внутренних пространств берутся заранее нарезанные под нужный размер металлические прутья толщиной не менее 1,5 см, которые после фиксации в грунте скрепляются между собой отожженной проволокой. Для того чтобы впоследствии можно было связать готовый столб с ростверком, длина арматурных заготовок выбирается с запасом, так чтобы они выступали наружу и вверх минимум на 15 см.

Заливка бетонной смесью

Заливка столбов под свайный ростверковый фундамент осуществляется по отработанной технологии, согласно которой сначала подготавливается жидкая бетонная смесь, загружаемая затем в уже готовую опалубку с арматурой. После ее застывания получаются залитые в землю опоры с торчащими наружу прутьями. На этом первая фаза работ по обустройству фундамента считается законченной.

После того как столбчатый фундамент без ростверка готов – переходят к обустройству второй его части (монолита). Его заливают послойно; одновременно с этим жидкая бетонная смесь утрамбовывается посредством вибратора. По завершении загрузки бетона и его схватывания примерно через пару дней переходят к гидроизоляции ростверка. Эта процедура выполняется путем укладки на его поверхность рубероида (прежде она проливается разогретым гудроном). По завершении гидроизоляционных работ останется демонтировать установленную опалубку, а затем тщательно затереть цементной смесью торцы готовой конструкции.

Монтаж забирки

Забиркой называют дополнительную стенку, закрывающую свободное пространство, образующееся под ростверком. Она предназначается для следующих целей:

• проводка подводимых к дому коммуникаций;
• защита от попадания холодного воздуха;
• предотвращение скапливания влаги под домом.

Профессиональные строители советуют предусмотреть оформление забирки еще до сооружения фундамента, так как на готовом ростверке сделать это будет сложно.

Материалом для ее изготовления традиционно служит кирпич, из которого складывается стенка с вентиляционными и коммуникационными отверстиями. Единственный недостаток ее применения – возможная осадка в случае слабого грунта.

Рассмотренный выше подход к изготовлению основания под строящееся здание вполне годится для обустройства столбчатого фундамента с ростверком для дома из газобетона, например. Его также можно применять при необходимости сооружения малоэтажных строений на сложных, болотистых или песчаных грунтах, отличающихся большой подвижностью. Сравнительная простота и высокая скорость монтажа таких фундаментов позволяет в короткие сроки построить загородный дом или дачу, сэкономив значительные средства. Это объясняется тем, что при использовании ростверковых конструкций можно обойтись без привлечения дорогостоящей строительной спецтехники.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

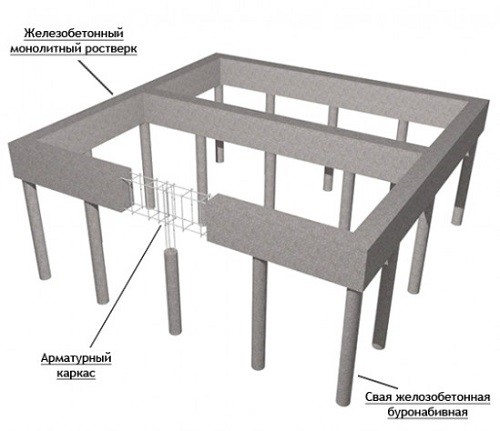

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Армирование столбчатого фундамента с ростверком

Для этих целей используют прутья с сечением 1-1,6 см. Впрочем, их размеры необходимо подобрать в соответствии с каркасом ростверка. Сборка производится снаружи. Пруты скрепляются с помощью горизонтальных перемычек сваркой или связыванием. Проще всего именно последний вариант.

Арматуру предпочтительнее не сваривать, а связывать, но в домашнем строительстве чаще применяют именно сварку

Предпочтительнее применять пруты, диаметр которых составляет 6 мм. Их устанавливают с шагом 30-40 см. По вертикали арматура соединяется с помощью армированной сетки ростверка. Поэтому вначале стоит немного ее приподнять, над оголовком столба на 30-40 см, а затем, после завершения сборочных работ, укрепить в выемке для столба.

Гидроизоляция

Повышенная влажность почвы негативно сказывается на долговечности и прочности столбчатого фундамента. А потому опоры рекомендуется покрывать слоем гидроизоляционного материала.

Если опоры выполняются из бетона, предпочтение отдают его влагостойким маркам. Несъемную опалубку покрывают слоем мастики или любого подобного материала. Когда при заливке столбов использовались трубы ПВХ, их дополнительно обрабатывать не нужно.

Важным этапом строительства становится гидроизоляция места соединения ростверка с опорой. В этом случае используют обмазочные или рулонные материалы. Хороший результат дает и их комбинация.

Опалубочная конструкция из труб

Поскольку основная нагрузка воспринимается железобетонной начинкой несъёмной опалубки, выбор материала для её изготовления не ограничен. Это могут быть и пластиковые канализационные трубы, и изделия из асбестоцемента. Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок.

Работы по установке опалубки ведут в такой последовательности:

1. После подготовки территории для строительства и выполнения разметки можно бурить скважины под опоры. Глубина скважины должна быть на 10-15 см больше проектной отметки низа опор для выполнения подошвы, которая защитит всю конструкцию от сил пучения. Ширина скважины подбирается, исходя из диаметра опор и труб, и должна быть на 5-10 см больше.
2. После этого в скважину опускается труба.
3. В неё заливается немного цементно-щебёночной смеси. Затем труба приподнимается на 10 см и фиксируется в таком положении. При этом нужно контролировать и вертикальность трубы. Она фиксируется распорками в скважине.
4. После застывания бетона на дне можно устанавливать арматурный каркас в трубу и заливать бетон.
5. Такую опалубку снимать не нужно.

Цена готового фундамента

Стоимость фундамента столбчатой конструкции составляет примерно 15 – 18% от общих строительных затрат. Если нанимать бригаду, окончательная цена готового фундамента будет варьироваться в пределах 40 000 рублей за конструкцию размером 6 × 6 м. При самостоятельном выполнении всех работ эти затраты сократятся примерно в два раза.

Однако такой фундамент подойдет не всем, поэтому перед его возведением необходимо подумать о материалах для постройки дома. Например, при использовании газосиликатных блоков стоит предпочесть монолитный, ленточный фундамент.

Перед окончательным выбором в пользу определенного типа основания стоит определиться с преимуществами столбчатых разновидностей.

• Выгодно. Затраты на такой тип фундамента пополам меньше других вариантов.
• Быстро. Весь процесс занимает минимальное количество времени, позволяя увеличить темпы строительства.
• Доступно. Не требуется специальных строительных навыков.

Не забудьте! Забирка для столбчатого фундамента необходима! (Забиркой называется стенка между столбами, закрывающей полость между землей и основанием постройки).Не забудьте! Для предотвращения проседания в основание столбов можно уложить дополнительную железобетонную прослойку.

Чтобы увидеть процесс возведения столбчатого фундамента на видео стоит перейти по следующим ссылкам:
