Какой лучше использовать материал под обрешетку

Под обрешеткой под профнастил подразумевают каркас, необходимый для крепления на нем пароизоляции, гидроизоляции, утеплительного материала и самого покрытия для крыши. Обрешетка может быть как металлической, так и деревянной.

Наиболее часто используется именно металлическая обрешетка, особенно если дело касается зданий промышленного назначения и реже для холодной неутепленной кровли. Это связано с тем, что такая обрешетка имеет хорошую несущую способность, а также большую прочность и достаточную долговечность, что не скажешь о деревянной обрешетке.

Что же касается обрешетки частных домов, то они, как правило, делаются именно из дерева. Ее основным преимуществом выступает доступная цена и простота в монтаже.

Прочность обрешетки на прямую зависит от размеров используемых пиломатериалов. Делать определение нужных размеров необходимо в процессе расчета несущей способности кровли.

Назначение обрешетки, подбор материала

Обрешетка – поперечный настил по стропилам. В частном домостроении выполняется из доски или бруса.

• Служит основанием для укладки кровельного материала;
• Придаёт пространственную жёсткость конструкции кровли;
• Помогает равномерно распределить снеговую и ветровую нагрузки на несущие конструкции: стропильную систему, а далее на стены и фундамент.

Натуральная древесина на обрешетку не требует дополнительной механической обработки. Применяется обрезная и не обрезная доска без строжки. Избыточная влажность повлечёт коробление и растрескивание доски, ослабит обрешетку, поэтому следует позаботиться о приобретении кондиционных досок и бруса складского хранения, и сушке на месте. Этот элемент стропильной системы нуждается в огнебиозащите. Пропитке подвергается 100% древесины обрешетки.

На стадии приобретения пиломатериала для обрешетки желательно провести сортировку и отбраковку по следующим параметрам:

• Обилие крупных сквозных сучков;
• Явное коробление;
• Поражение насекомыми;
• Материал с просинью и прозеленью;
• Признаки прели;
• Доски и брус из сердцевины дерева.

Рекомендуемое сечение бруса 50х50. Обрешетка выполняется из доски толщиной 30–50 мм, шириной 100–150 мм. Расчётное количество указано в проекте. При самостоятельном подсчёте закладывается запас не менее 10–15% на неизбежные отходы при обрезке в размер и торцовку концов досок со сквозными трещинами.

Придирчивый подход к подбору стройматериала и трезвый расчёт – оправданная страховка. К провисанию кровли, протечкам, особенно при снеготаянии, ведут не системные ошибки, а заурядные просчёты в устройстве обрешетки.

Обрешетка крыши частного жилого дома

Как и любая другая работа, обрешетка крыши под профнастил требует подготовки: необходимо закупить материал (доски, крепеж), подобрать инструмент, изготовить или приобрести лестницы.

Доски для обрешетки должны быть сухими. Иначе после монтажа их поведет, вследствие чего герметизация стыков может быть нарушена. Толщина доски варьируется от 20 до 50 мм, можно применять брус с квадратным сечением на 50, 60, 75 мм.

Перед началом работы, во избежание повреждения древесины насекомыми и бактериями, ее необходимо пропитать специальными составами. Необходимо помнить и о пожарной безопасности будущей постройки. Пропитав доски или брус огнеупорным составом, можете быть уверенными, что материал начнет гореть только при наличии открытого пламени, в противном случае он погаснет.

Работу лучше выполнять с помощником, приготовив: молоток, рулетку, ножовку, стремянку, гвозди на 100 или 150 мм. Монтаж обрешетки крыши лучше выполнять в сухую погоду, предварительно подняв наверх необходимый материал и инструменты.

Расстояние между досками обрешетки крыши под профнастил может быть разным. В одних случаях ее делают сплошной, оставляя между досками зазоры по 10 мм на случай разбухания древесины. В других делают обычный шаг 200-400 мм или разреженный – 500-700 мм.

Если крыша двухскатная или четырехскатная, устройство обрешетки начинают от конька крыши. Не стоит забывать о паро- теплоизоляции, которых мы в этой статье касаться не будем. На крайних стропилах размечаем положение первой доски для обрешетки, учитывая вылет (свес) по проекту кровли. Таким же методом размечаем положение остальных досок, последовательно перемещаясь от конька к карнизу. Обнаруженные дефекты устраняются.

Закончив разметку, можно начинать крепить обрешетку. Если доски не напилены в размер, а это бывает в случае, когда их предстоит сращивать из-за недостаточной длины, с левого торца лучше натянуть нитку и выставлять доски по ней. Тогда правый торец, после окончания работу по натянутой нитке будет отпилить легче. Для левшей все делается зеркально.

Чтобы брус стропил не растрескался от гвоздей, их забивают со смещением, тогда они будут не по одной осевой линии. При сращивании досок шов располагайте точно по осевой стропил, а сами швы старайтесь разнести по длине кровли, не делайте их на одном стропиле.

После окончания работ внимательно осмотрите обрешетку. Она должна быть в одной плоскости по всему периметру ската. Выпуклости, вогнутости не допускаются. Это отрицательно скажется на монтаже финишного покрытия. Теперь вы знаете, как сделать обрешетку под профнастил на крышу. Надеемся, трудностей при работе у вас не возникнет.

Монтаж обрешетки под профнастил

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Как и всякая работа, монтаж обрешетки под профнастил требует предварительной подготовки. Подберите материал, крепежные изделия, инструмент, лестницы и пр.

Процесс обустройства кровли, помимо обрешетки, включает в себя и устройство тепловой и гидравлической изоляции. Мы этих вопросов касаться не будем.

Доски, применяемые для создания обрешетки, должны быть высушены. В противном случае, они будут деформироваться после окончания монтажа, что может привести к нарушению герметизации. Каждая доска должна пройти обработку составами, препятствующими появлению бактерий и различных древесных насекомых. В обязательном порядке проведите огнезащитную обработку. Такая мера предосторожности позволит избежать возгорания или, по крайней мере, замедлит ее возгорание. После того, как доску обработали огнеупорным составом, он может гореть только при наличии открытого пламени и гаснет при его отсутствии.

Для непосредственно укладки, потребуется:

1. Молоток.
2. Гвозди длиной 100 – 150 мм.
3. Стремянка.
4. Помощник.
5. Ножовка по дереву.
6. Рулетка.

Выполнение работ по установке обрешетки желательно проводить в сухую погоду. Перед началом работы имеет смысл поднять на крышу заготовленные доски и весь необходимый инструмент.

Устройство обрешетки под профнастил начинается от конька крыши

• Шаг 1: Разметка положения досок на крайних стропилах, вылет доски за край стропил определяется проектом крыши.
• Шаг 2: На всей длине ската размечаем место крепления досок к стропильному брусу, если на них обнаруживаются дефекты поверхности, их необходимо устранить подручными средствами.

• Шаг 3: Укладка первой доски начинается от конька, в соответствии с нанесенной разметкой.

• Шаг 4: В соответствии с нанесенной ранее разметкой, начинаем прибивать доски.

Как уже было отмечено выше, крепление досок к брусу проводится гвоздями 100 или 150 мм.

На что следует особо обратить внимание?

Так как длина досок может быть меньше ската, их приходится сращивать.  Стык между стропильными досками располагался на стропильном брусе, нежелательно чтобы эти швы не шли подряд, а были расположены  как минимум на соседних брусьях.

Для того чтобы избежать раскола бруса, при забивании гвоздей, их надо смещать друг относительно друга.

После проведения работ, обрешетка должна представлять собой ровную поверхность. Наличие выпуклостей или впадин в результате отрицательно сказывается на качестве крепления профнастила.

Расчёт крыши из металлопрофиля

Для сложных конструкций лучше всего применять специализированные программы. Они способны точно рассчитать количество необходимого материала для крыши. Для простых крыш можно произвести вычисления самостоятельно. Необходимо лишь воспользоваться стандартными геометрическими формулами.

В расчётах нужно использовать не общую, а рабочую ширину профнастила, которая рассчитывается без учёта нахлёста на соседний лист. Для определения общего количества листов необходимо длину ската разделить на рабочую ширину одного листа. Округлять результат нужно в бо́льшую сторону, иначе материала может не хватить.

При расчёте важно использовать только рабочую ширину профнастила

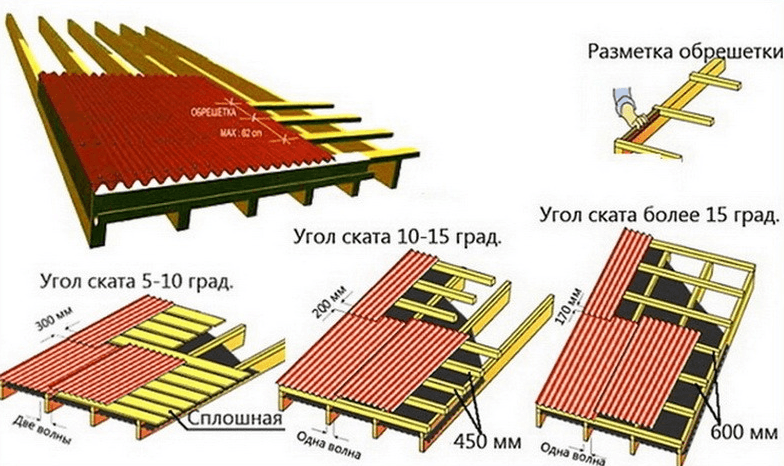

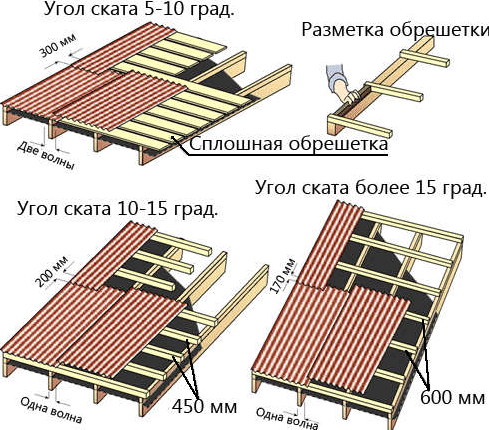

Нужно соблюдать правильный боковой и горизонтальный нахлёсты, которые зависят от уклона ската:

• при уклоне до 10o горизонтальный нахлёст делают в 300 мм, боковой — в две волны;
• от 10 до 15o — 200 мм и одна волна;
• от 15 до 30o — 150 мм и одна волна;
• свыше 30o — 10 мм и одна волна.

  Нахлёст листов должен соответствовать уклону крыши

Уклон крыши

Согласно санитарным нормам и правилам, а также строительным нормам, профильным листом можно покрывать абсолютно любую крышу, угол ската которой больше 7º. Это позволит не попадать дождю через отверстия с саморезами и стыки.

Для каждого кровельного материала существует минимально допустимый угол наклона ската, для профлиста это 7 градусов

Несколько лет назад крыли крышу гаража профнастилом. За уклоном не следили, она получилась практически ровной. При первом дожде начало подтекать, поэтому пришлось промазывать все стыки смолой. Это говорит о том, что таких рекомендаций следует придерживаться.

Значение в 7º является минимальным для хозяйственных построек. Для жилых домов этот показатель должен начинаться от 10o. Если кровля укладывается в два или более слоя, то этот порог повышается до 12o. Максимальный же угол практически не ограничивается. Согласно СНиПу, оптимальным считается угол в 20º.

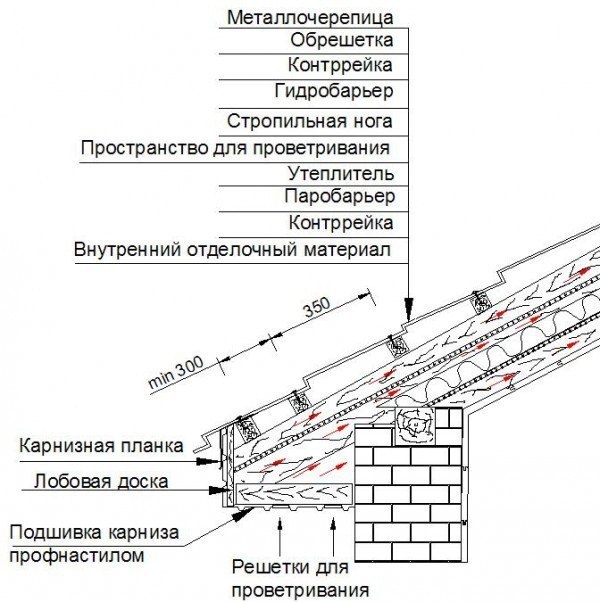

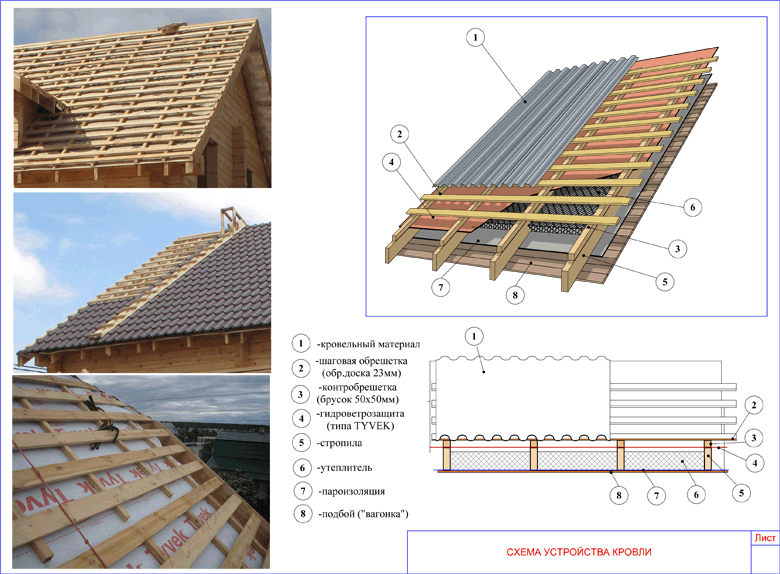

Структура кровли из металлопрофиля

Перед приобретением профнастила необходимо разобраться в структуре и всех тонкостях будущей крыши. Холодная кровля является наиболее эффективной для подсобных помещений. Но в жилых зданиях необходимо использовать утепление. Обустройство холодной крыши подразумевает применение:

• стропильных ног (из досок сечением 5х15 см или металла);
• гидроизоляции;
• контробрешётки;
• сплошной или разреженной обрешётки (доски 4х10 или бруски 4х4 см);
• собственно профнастила.

  Гидроизоляцию необходимо применять как в тёплых, так и в холодных крышах

Для тёплой кровли используется теплоизоляция, которая укладывается между стропил. Обычно применяют минеральную вату. Для защиты стропильной системы используется мембрана, которая удерживает поток пара. Применение материала по типу рубероида недопустимо.

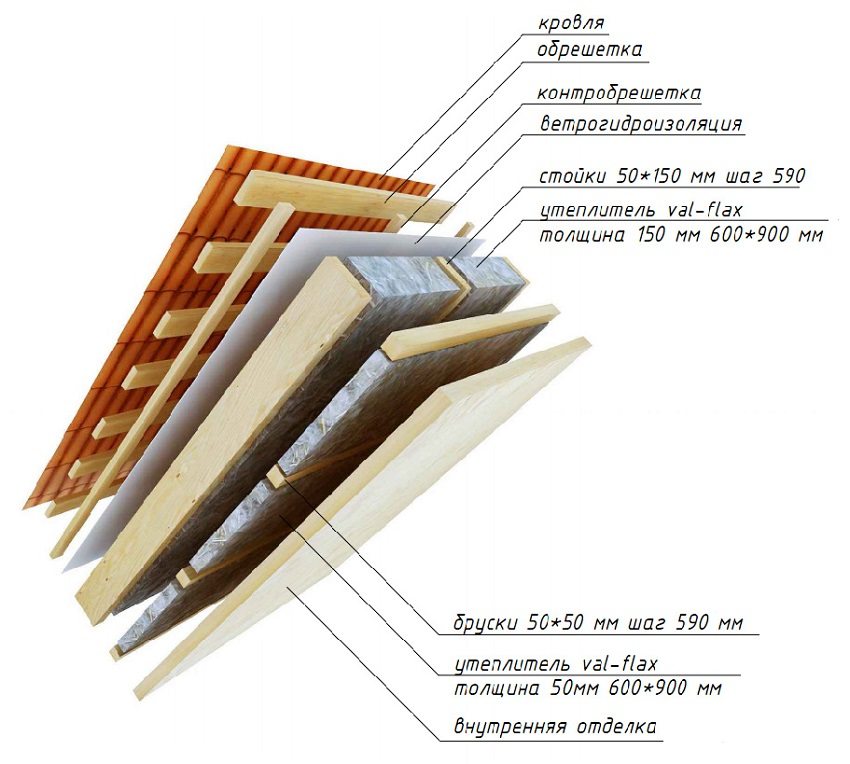

Кровельный пирог крыши из профнастила состоит из стандартных слоёв, расположенных в строго определённом порядке

Неотъемлемой частью крыши является обрешётка. Это деревянные доски, которые кладутся перпендикулярно стропилам, а на них уже укладывается профнастил. Обрешётка крепится к брускам контробрешётки, которая создаёт воздушный зазор, необходимый для вентиляции кровли. Использование контробрешётки для создания вентзазора обязательно для любого типа кровли — и тёплой, и холодной.

Чтобы уложить обрешётку, необходимо знать:

1. Толщину металлопрофиля.
2. Угол наклона ската:
   • если угол менее 15º, то необходимо использовать сплошную обрешётку;
   • при угле от 15 до 20º обрешётка должна иметь шаг в 300–650 мм;
   • уклон более 20º позволяет крепить доски через 1 м.

Видео: монтаж обрешётки

Расчёт стропильной системы

При разработке проекта следует выполнить такие этапы:

• рассчитать нагрузку на крышу;
• определиться с углом наклона скатов;
• рассчитать шаг между стропилами и элементами обрешётки;
• сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Общая нагрузка на крышу вычисляется как сумма снеговой и ветровой нагрузок в регионе строиельства и веса людей, которые могут находиться на кровле при её монтаже или ремонте. Этот расчет детально описан в СНиП –85* «Нагрузки и воздействия».

Шаг стропил обычно выбирают от 60 до 120 см в зависимости от ширины утеплителя.

Стропильная система является основой для всей крыши, поэтому требуется качественное выполнение и строгий расчёт конструкции

Расчёт количества стропильных ног выполняется по следующему алгоритму:

1. Замеряется длина ската — l и выбирается предварительный шаг — l1.
2. Длина ската делится на выбранный шаг: l/l1=q.
3. Число q округляется в бо́льшую сторону и к нему прибавляется единица. Получается количество стропил для одного ската.

Чтобы получить точный шаг установки стропил, нужно разделить длину ската на полученное число. Такой расчёт проводится для каждого ската в отдельности.

Расчёт металлопрофиля на крышу

В качестве примера приведём расчёт для наиболее распространённой двускатной крыши:

1. Измеряем ширину материала. Допустим, общая ширина составляет 1190 мм, а полезная — 1100 мм.
2. Замеряем ширину ската. Предположим, что промежуток между первой и последней стропильной ногой равняется 11,67 м.
3. Рассчитываем количество листов: 11,67/1,1=10,61≈11. Для покрытия крыши понадобится 11 листов.

Чаще всего в качестве кровельного материала применяется металлопрофиль, длина которого составляет до 6 м. Это обусловлено простотой доставки и монтажа. Если длина ската больше, листы придётся укладывать в несколько рядов, что необходимо учесть при расчёте.

Шаг обрешетки под металлочерепицу

Металлочерепица очень прочна на разрыв при относительно небольшом весе. Сильному ветру достаточно оторвать от обрешетки один небольшой участок кровельного ската для того, чтобы за несколько часов разобрать по листу всю кровлю.

Такого никогда не случится, если обрешетка (то, к чему непосредственно крепятся листы металлочерепицы) была собрана правильно.

Прочитав эту статью, вы сможете проконтролировать правильность подготовки обрешетки под монтаж металлочерепицы и избежать дорогостоящих ошибок.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Любой, даже абсолютно белый пиломатериал следует обработать огнебиозащитой на 2 раза, это обеспечит его прочность и долговечность в составе вашей кровли.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

Вид и шаг обрешетки под металлочерепицу

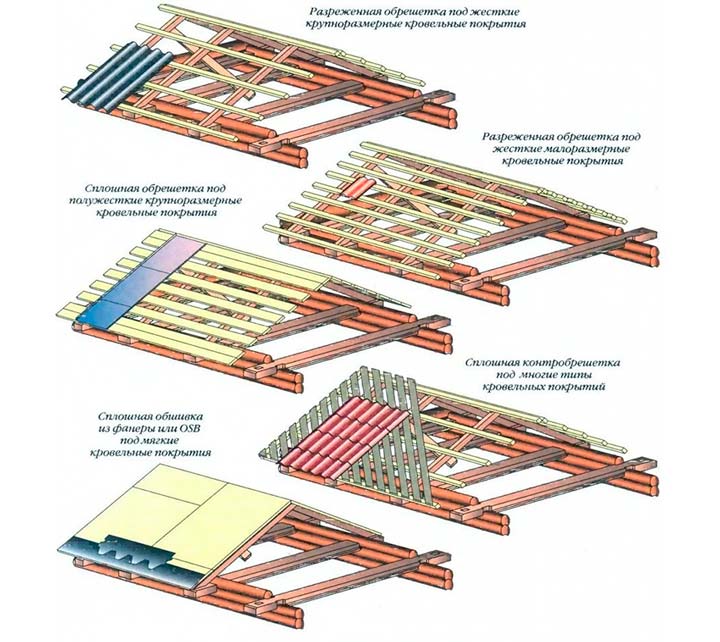

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

• Сплошная обрешетка применяется на уклонах от 14 до 20°. В процессе усушки между досками образуются зазоры до 15 мм, это нормально.
• Шаговая обрешетка применяется на уклонах более 20°. Шаг обрешетки должен быть равен длине волны черепицы, остановимся на этом подробнее. Шаговая обрешетка Сплошная обрешетка

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

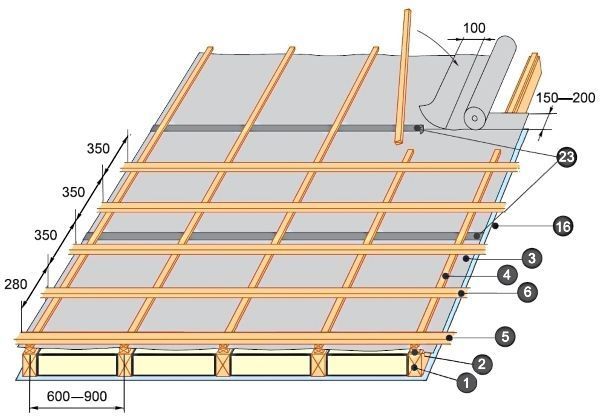

Схема раскладки обрешетки для металлочерепицы

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше. Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Дизайн металлочерепицы	Шаг обрешетки
МонтеррейСупермонтеррейКаскадClassicKvinta (Kvinta Plus)Country (Kvinta)Quadro ProfiKamea (Камея)FinneraAdamanteDecorreyИспанская Дюна	350 мм
МаксиМакси КаскадАндалузияДжокер	400 мм

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Расчет количества доски

Зная шаг обрешетки, а также длину и ширину скатов, легко можно рассчитать необходимое количество пиломатериала. Криволинейные участки и трапеции лучше считать как прямоугольники по большей стороне, небольшой запас обойдется дешевле, чем лишняя доставка.

Пример. Возьмем для расчета двухскатную крышу, где длина ее по коньку будет 7 м, а скаты по 3,5 м. При укладке металлочерепицы с длинной волны 35 см, получится, 3,5 м / 0,35 м = потребуется 10+1 шагов обрешетки по 7 метров для одного ската, т.е. на 2 ската 22 шага. 22х7 м= 154 м доски нам нужно. Добавляем еще пару досок  для отделки дымохода и готово.

Устройство и монтаж деревянной обрешетки

Независимо от уклона, на определенных участках и узлах кровли необходимо выполнить сплошную обрешетку.

Что это за участки и узлы:

• Примыкание кровли к дымоходу, вентканалу или стене;
• Вокруг мансардных окон;
• Места крепления снегозадержателей и лестниц;
• Хребты и ендовы (так называются внешние и внутренние изломы кровли);
• Конек;

Сплошная обрешетка здесь нужна для надежного крепления доборных элементов, выполненных из листовой стали. Они не имеют достаточной жесткости и нуждаются в прочном и стабильном основании.

Общие рекомендации:

• Для крепления обрешетки к брусу контробрешетки лучше использовать оцинкованные ершеные гвозди. Использование саморезов, особенно черных, нежелательно, т.к. они изготавливаются из очень хрупкого металла и легко ломаются при нагрузках.
• При ширине ската более 6 м стыковать доски обрешетки нужно по центру бруска контробрешетки, соединение досок на весу не допускается.

Для удобства укладки обрешетки обычно изготавливается шаблон из деревянного бруска. До начала работ желательно приложить шаблон к листу металлочерепицы и убедиться, что точки крепления саморезов действительно приходят в середину 100 мм доски обрешетки. Не исключено, что это шаблон с предыдущего объекта, на котором монтировали совсем другую черепицу.

 Монтаж обрешетки под металлочерепицу

Крепление профнастила кровельного

Прежде, чем укладывать листы, следует выполнить монтаж обрешетки под профнастил, которая изготавливается из обработанных антисептиком деревянных брусков или стальных прогонов.

Монтаж осуществляется с использованием листов, минимальная высота гофры которых составляет 50 миллиметров.

Кровельный профнастил – монтаж своими руками включает в себя следующие этапы:

1. Поверх подкровельной пленки гидроизоляции кровли к стропилам прибивают планки, толщина которых составляет от 40 до 50 мм, к которым прибивают доски обрешетки.
2. Далее выполняют паро- и гидроизоляцию, предотвращающую такие проблемы, как возникновение плесени, скопление конденсата, увлажнение стропил и обрешетки, промерзание кровли и т.д. Материалом для подкровельной гидроизоляции может служить рубероид, толь или пергамин. Укладывать гидроизоляцию следует поверх обрешетки, оставляя между обрешеткой и пленкой зазор в 4-5 см, обеспечивающий вентиляцию пространства под кровлей.

Важно: Правила монтажа профнастила предписывают создание зазоров для вентиляции и укладки паропропускающей гидроизоляционной пленки. При этом пленка укладывается с нахлестом, составляющим как минимум 100-150 миллиметров, а ее провисание между стропилами должно составлять 20 миллиметров. Соединение пленки выполняется внахлест, обеспечивая герметичность, которая повышается путем проклеивания стыков самоклеющейся лентой.

1. Перед тем, как монтировать профнастил на крышу, следует правильно подобрать материал. Его длина должна быть не меньшей, чем длина кровельного ската, что позволяет исключить поперечные стыки, облегчив процесс изготовления кровли и повысив ее влагозащитные характеристики. В случае, когда кровельный скат длиннее, чем лист профнастила, монтаж выполняют путем порядной укладки листов по горизонтали, начиная с нижнего ряда в направлении к верхнему. Начинать укладку можно как с левого, так и с правого нижнего угла крыши. В местах стыков по скату листов профнастила делается нахлест не менее 200 мм, после чего стыки заполняют герметиком.
2. Между верхним листом кровли и слоем теплоизоляции кровли следует оставить зазор, высота которого составляет 2-4 см, необходимый для вентиляции воздуха.
3. Для крепления листов к обрешетке используются саморезы диаметром 4,8, 5,5 или 6,3 мм, длина которых может составлять 19-250 мм. Кроме того, можно использовать шурупы с шестигранной или плоской головкой. Под головку шурупа в обязательном порядке подкладывается резиновая или пластиковая шайба. Саморезы следует подбирать с таким запасом, чтобы длина их резьбовой цилиндрической части была хотя бы на 3 миллиметра больше длины соединяемого пакета. На практике обычно используется 6-8 саморезов на квадратный метр покрытия.
4. Профнастил следует крепить к обрешетке крыши в точках прилегания волны, что обеспечивает отсутствие рычага между точками крепления и приложения усилия к саморезу.
5. Крепление листов к нижней и верхней доскам обрешетки осуществляется в каждой волне, поскольку на данный участок приходятся наибольшие нагрузки со стороны ветра. Крепление к промежуточным доскам обрешетки может производиться через одну волну.

Важно: крепление профнастила в местах продольных стыков осуществляется с шагом, не превышающим 500 миллиметров.

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

• кровельный картон;
• легкоплавкий битум;
• специальная посыпка;
• тугоплавкий битум.

Мифы об использовании рубероида

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
2. Срок годности рубероида гораздо меньше, чем у профнастила.
3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

Шаг обрешетки под профнастил — узнайте какой нужен!

Последним и завершающим этапом строительства дома является перекрытие крыши, то есть постройка обрешетки и укладка специальных покрытий сверху. На данном уровне развития строительной индустрии основную роль в покрытии дома играет такой материал как профнастил. Он удобен, прочен, эффективен, обладает всеми основными свойствами для хорошей защитной функции крыши.

Шаг обрешетки под профнастил

Одним из важнейших этапов при установке профнастила является предварительная обрешётка, которая должна иметь правильную структуру и стабильно выполнять свою главную функцию – прочно закрепить материал, которым будет покрываться крыша. Обрешетка составляется из досок или брусков, устанавливаемых на прочную опору, затем эффективно скрепляется скобами. При правильной установке данного каркаса обрешетка будет прочной и мало подверженной влиянию плесневых процессов.

Основными материалами для обрешётки служат дерево и металлические каркасы. Дерево применяется для постройки крыш в частных домах. Металлический каркас, в свою очередь, используется для промышленных сооружений. Структура и материал обрешетки варьируются в зависимости от предполагаемой нагрузки на крышу, а так же от специфических особенностей постройки.

Варианты крепления обрешетки

Существуют два варианта кровель при укладке профнастила:

• Первый — это односкатные крыши, которые в основном применяются для постройки хозяйственных сооружений.
• Второй тип – двускатные, ими преимущественно покрывают жилые дома. Наклон крыши при различных видах построек изменяется от 0 до 60 градусов. Схема конструкции должна быть хорошо продумана и рассчитана.

Главными составляющими элементами обрешетки являются деревянные брусья, укладываемые перпендикулярными стропами с определенным шагом. Закрепляются преимущественно гвоздями. При правильно выполненной конструкции крыша будет прочна и нагрузку будет распределять равномерно.

Основную доску в обрешётке располагают вдоль по карнизу, ее толщина должна быть толще других досок. Помимо этого, туда, где будут выведены дополнительные элементы крыши, такие как дымоходы, вентиляция и пожарный люк, требуется прикрепить дополнительные доски. Сама же обрешетка крепится уже после того, как под профнастил был постелен изоляционный слой и выведена вентиляция. Расчет толщины проводится с оглядкой на высоту профлистов и длину крепежных элементов, удерживающих профиль снаружи.

Обрешетку рекомендовано делать с шагом тридцать сантиметров и менее, для правильного расчета шага нельзя забыть о сечении профиля и толщине материала, при уменьшении угла кровли расстояние между досками обрешётки должно также уменьшаться.

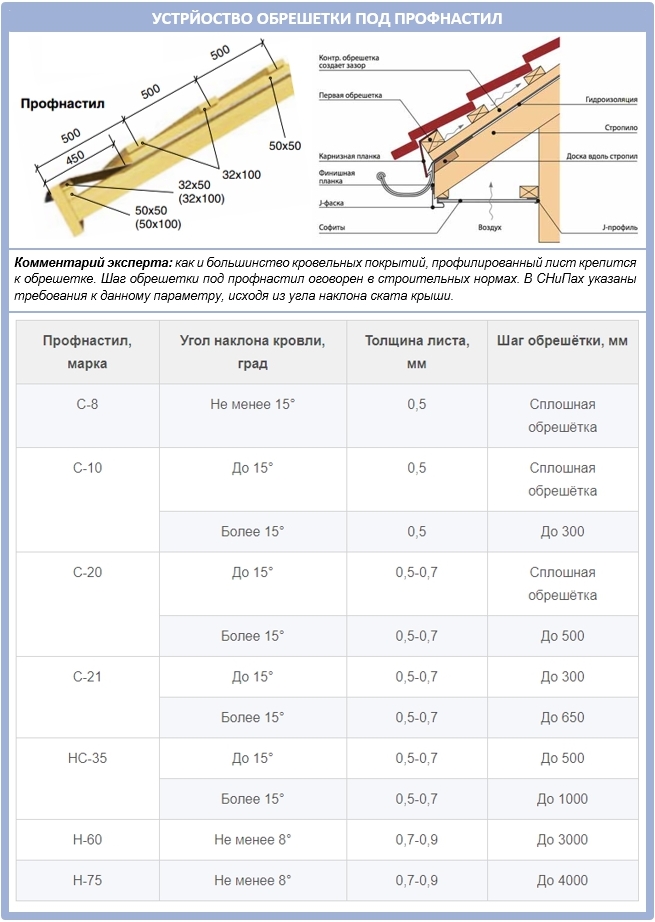

Таблица шага монтажа обрешетки в зависимости от угла кровли и толщины листа  профнастила

В торцах с обеих сторон требуется установить ветровые доски, предполагается их расположение выше основной обрешетки ровно на такое значение, на какое поднимется профнастил. Помимо вышеперечисленных факторов, на длину шага влияют климатические условия региона, подразумевающие определенные нагрузки от снега и града, а так же выбранный вами уклон крыши. Отдельно следует сказать о создании возможного зазора, направленного на борьбу с ветром. Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать.

Схема укладки материала

Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны. При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше.

Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами. Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей. Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет.

Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез. Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила.

Крепление профнастила к обрешетке

Саморезы прикрепляют профнастил к обрешетке только в нижней части же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления. У каждого из способов есть свои преимущества и недостатки. Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка.

Схема монтажа обрешетки

Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь — пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги.

 Видео — монтаж обрешетки под профнастил размер шага

Крепление верхней планки

Последним этапом при сооружении ограждения из профнастила является крепление сверху забора специальной декоративной планки. По цвету ее выбирают в тон профлиста. Ее главное предназначение – усилить жесткость каркаса и придать изгороди завершенный вид.

Саморезы на одном складе

Соблюдая пошаговую инструкцию, зная схему и способы крепления саморезов к профлисту, можно самостоятельно установить забор, придать ему декоративный вид и не пустить вора на территорию, чтобы что-то украсть. Большой выбор крепежей в магазинах заставляет каждого домовладельца изучать особенности всех материалов и подбирать для себя лучший вариант.

Материалы и инструменты для крепления профнастила

Профилированный лист, или как его называют иначе, профлист, гофролист, профнастил — металлический лист, получаемый в результате холодного проката оцинкованной листовой стали. Это уникальный облицовочный стеновой и кровельный материал, который используется при возведении крыш, стен и наружных ограждений. Повышенная жесткость материала достигается за счет стальной основы и профилирования, то есть придания трапециевидной, волнообразной, и т. п. форм.

Система крепления профнастила.

Различают профлист по высоте «ребер», толщине листа, «межреберному» расстоянию. Так же учитываются полезная площадь и габаритный размер. Например, название марки С-10, означает, что высота ребра 10 мм.

Используют профлист для покрытия кровли, облицовки стен, ограждения конструкций, как несъемную опалубку фундамента.

Монтаж профлиста прост и осуществляется с минимальным набором инструментов. Для разрезания листов профнастила можно использовать:

• ножовку по металлу;
• лобзик (электрический или ручной);
• ножницы (электрические или ручные);
• болгарку со специальным диском, предназначенным для кройки профнастила.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

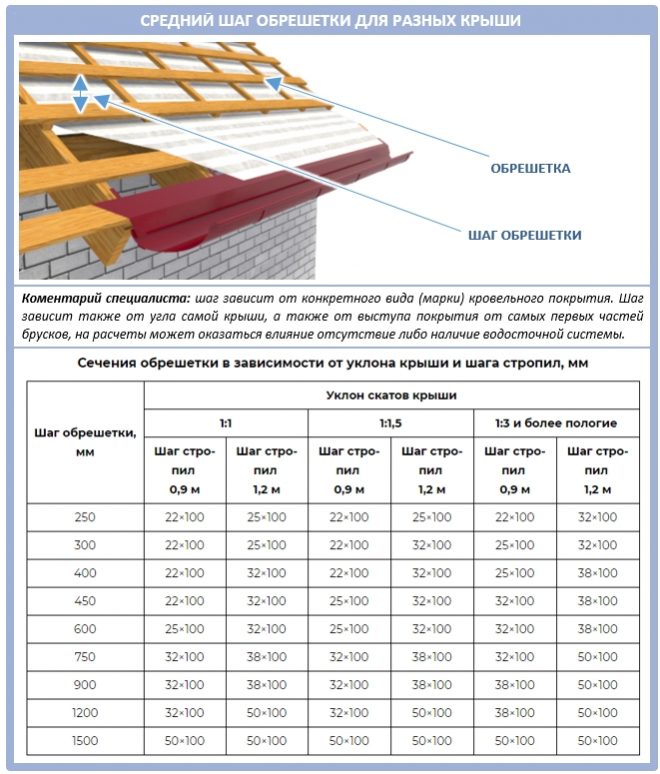

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

В случае сооружения односкатных крыш, а также при создании каркаса для крыши из металлических или деревянных стропил, всегда монтируется обрешетка под последующую укладку кровельного материала.

Крепится обрешетка крыши под профнастил с помощью саморезов, скоб, дюбелей и гвоздей – все зависит от материала, из которого изготовлены стропила или основание кровли.

Правила, которые обеспечат безопасность работ

1. Транспортировку и разгрузку профнастила производить только в рабочих рукавицах.
2. Складирование и подъём должны быть застрахованы от получения изгибов и вмятин материала.
3. Царапины и сколы ещё до монтажа обработать эмалевой краской для полимерных покрытий.
4. Для механической обработки листов использовать специальные ножницы, сабельные пилы, диски из твёрдых сплавов. Использование «болгарки» ведёт к повреждению защитного полимерного слоя.
5. Ходить по настилу из профилированного листа можно только в мягкой обуви, не наступая на рёбра жёсткости.
6. Спустя несколько месяцев надо провести ревизию прочности соединения и, при необходимости, подкрутить некоторые саморезы.

Наверх

Крыша из профнастила своими руками: инструкции по монтажу, рекомендации Устройство крыши из профнастила, обрешетка, монтаж О важных элементах устройства крыши из профнастила Как правильно рассчитать профнастил на крышу: размеры листов Как определить, сколько стоит перекрыть крышу профнастилом Устанавливаем навесы из профнастила своими руками: быстро, надёжно и недорого

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

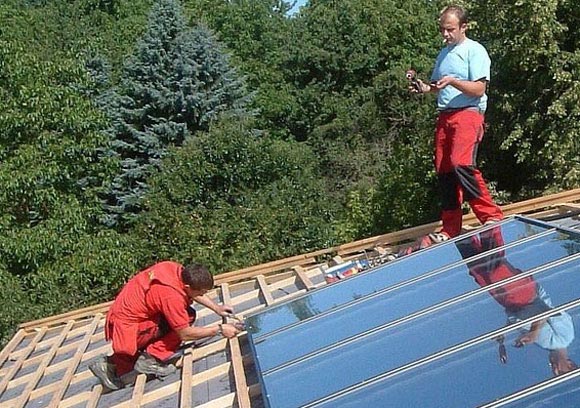

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Видео-инструкции по монтажу обрешетки с наглядным примером облегчит вам ее строительство. Последнее видео рассказывает о том, как правильно крепить профнастил на обрешетку.

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Выбираем древесину

Какое дерево более всего подойдет для обустройства контрреек? Этим вопросом задаются многие строители, особенно те, которые не являются профессионалами. В первую очередь выбор материала зависит от того, какую кровлю вы выберите, вернее, из какого материала она будет возведена. Так, если вы планируете делать крышу из тяжелых металлов, идеальным решением станет выбор сосны или дуба.

При перекрытии крыши легкими материалами (как в нашем случае – профнастилом), используется мягкая древесина. По высоте система из контрреек варьируется от двух до пяти сантиметров.

Монтаж обрешетки

Как сделать обрешетку под профнастил? В первую очередь следует обратить внимание на структуру кровельного пирога скатной кровли, в случае, если в качестве финишного покрытия используется профнастил. Поверх стропил требуется уложить гидроизоляцию из рубероида либо специальной водонепроницаемой мембраны. Кровля из профлиста требует качественной вентиляции, поэтому вдоль стропил, поверх гидроизоляции, необходимо набить бруски сечением 50×50 мм – контробрешетка дает возможность создать требуемый вентиляционный зазор .

Обрешетка крепится к контробрешетке. Для этого доски или бруски набиваются параллельно карнизу строго горизонтально. Чтобы упростить монтаж, рекомендуется натягивать веревку, закрепив по краям ската и поверив ее горизонтальность, лучше использовать деревянный шаблон. К деревянным брускам контробрешетки обрешетка крепится скобами или гвоздями, если используются металлические элементы, следует применить саморезы. К бетонному основанию крыши она крепится с использованием дюбелей.

В нижней части ската, параллельно карнизу, крепится основная доска обрешетки, ее толщина должна быть больше, чем у остальных элементов. Толщина доски выбирается исходя из высоты профиля профлиста, а также длины используемого крепежа, с помощью которого закрепляется внешняя сторона листа кровельного покрытия. По торцам ската крыши необходимо установить ветровые доски. Их поверхность должна находиться выше, чем остальные элементы обрешетки, на высоту профиля профнастила.

Монтаж обрешетки под профнастил далее выполняется по направлению снизу вверх. Каждый брусок крепится к каждому стропилу на один гвоздь. Для крепления доски к каждому стропилу следует использовать два гвоздя по верхнему и нижнему краю, чтобы избежать выворачивания доски с повреждением кровельного покрытия при высоких нагрузках. Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами. На одной стропильной ноге не следует стыковать обрешетку соседних ярусов.

Как делать обрешетку под профнастил, соблюдая технологию монтажа, можно узнать из специально подготовленного видео.

Похожие новости

Укладка гидроизоляции и пароизоляции

Для надежности и долговечности крыши необходимо выполнить монтаж гидроизоляционного и пароизоляционного материала.

Гидроизоляцию укладывают между элементами обрешетки и профнастилом непосредственно на утеплитель (если предусмотрено его использование) для защиты чердачного пространства и утеплителя от попадания влаги. Отсутствие гидроизоляции приводит к тому, что влага не отводится из-под кровли, а скапливается в виде конденсата на профилированных металлических листах. Результатом этого становится образование очагов коррозии и уменьшение эксплуатационного периода кровельного материала.

Пароизоляция укладывается под утеплителем и предотвращает образование конденсата, который всегда образуется из-за разницы температуры с внешней и внутренней стороны кровли.

По функциональному назначению строения определяется количество слоев кровельного пирога.

 К примеру, жилые объекты требуют наличие пароизоляции, утеплителя, гидроизоляции и кровельного материала. Для нежилых помещений достаточно укладки под профнастил гидроизоляционного материала.

Обрешетка односкатной крыши под профнастил

Кровли такого типа обустраиваются на небольших строениях: флигелях, дровяных сараях, гаражах. Угол наклона односкатной крыши, как правило, небольшой. Нужно иметь в виду, что минимальный допустимый угол наклона для скатной кровли составляет 12 градусов. В случае меньшего уклона крыша уже становится больше похожа на плоскую. Вода при косом дожде и таянии снега на кровле может затекать через стыки кровельных материалов, а это недопустимо.

Ветровая нагрузка на односкатную кровлю минимальная вследствие ее малой парусности. Зато у такого типа кровли весьма большая снеговая нагрузка, о чем нужно помнить уже на стадии проектирования такой кровли и проектировать ее с хорошим запасом прочности. Скатная кровля должна быть жесткой, не прогибаться под массой снега, имеющего во время оттепелей большой вес. Для этого либо профилированные листы берутся толще и с более высокой «волной», либо шаг обрешетки делается чаще.

Способ монтажа обрешетки для односкатной кровельной конструкции аналогичен обрешетке на двухскатной кровле: начинается сверху, постепенно смещаясь к карнизу.

Монтаж обрешетки

Начинать желательно с монтажа каркаса для потолка.

• По периметру стен по отмеченной линии с помощью дюбелей с шагом 60 см монтируются направляющие.
• В точках, где будут располагаться основные потолочные профили, крепятся к потолку подвесы.
• Потолочные профили, при необходимости удлиненные, вставляются в направляющие и скрепляются саморезами.
• Из потолочных профилей нарезаются перемычки, которые крепятся саморезами. Места соединения усиливаются “крабами”.
• Каждый профиль выставляется по уровню, регулировка осуществляется с помощью подвесов.

Теперь можно приступать к сборке обрешетки для стен.

• Сначала крепят направляющие. Их прикрепляют горизонтально по начерченным линиям на полу и потолке. Крепят их дюбелями с шагом 40–60 см.
• Затем в направляющие вставляют стоечные профили. Несущий профиль прикрепляется к стене с помощью монтажных подвесов, расстояние между которыми – 60 см.

Если планируется что-то вешать на стену (например, полку для цветов или телевизор), то необходимо в этом месте установить дополнительный несущий профиль.

Обрешетка под цокольный сайдинг

Панели используют не только для облицовки стен, но и при облицовке цоколя строения.

При монтаже цокольного сайдинга применяются те же технологии, что и при облицовке стен, но есть небольшие особенности:

• величина шага в обрешетке зависит от длины цокольных листов и обычно не больше 45см;
• каждая из панелей должна быть зафиксирована на 4 вертикальных стойках;
• от толщины и размера теплоизоляционного слоя будет зависеть расстояние между стойками.

При установке каркаса для цокольного сайдинга, учитывая постоянное его взаимодействие с влагой и сильным ветром, лучше использовать металлический профиль.
