Как накрыть крышу металлочерепицей: технология монтажа

Особенности использования металлочерепицы

Кровля из металлочерепицы на сложной крыше

1. Угол ската крыши устанавливается не менее 14 градусов.
2. Шумность во время осадков требует дополнительной звукоизоляции.
3. Металлочерепица с полимерным покрытием выдерживает воздействие агрессивной среды и перепадов температуры, но места срезов требуют тщательного прокрашивания.
4. При раскрое материала для сложной кровли остается много обрезков.
5. Для разрезания листов нельзя использовать болгарку, так как высокая температура портит покрытие.

Марка и тип OSB для крыши

Давайте поподробнее рассмотрим все типы OSB плит. Производители данного материала производят свою продукцию согласно стандартам ЕС или США. Производители, базирующиеся на российском рынке, в большинстве, сертифицирует свою продукцию по нормам ЕС. Одним из ключевых стандартом ЕС это EN 300. В его критерий входит: стойкость поверхностей листа на истирание, прочность на изгиб, пространственная прочность и влагостойкость плиты. Как мы уже говорили в соответствии с этими характеристиками OSB разделяют на четыре класса:

В настоящее время очень редко на торговых точках можно увидеть OSB выпускаемую североамериканскими фирмами, Данные плиты имею иную маркировку нежели европейские. Данные производители используют не классы, подразумевающие те или иные характеристики плита, а маркировку, которая показывает назначение материала. Вам остается только правильно сделать выбор.

Все больше и больше набирает популярность такие плиты как OSB -3 2T&G (шип/паз), кромка по длинным сторонам данной плиты имеет вид — шип/паз, что способствует более равномерному распределению статических и эксплуатационных нагрузок.

Выбор толщины металлочерепицы

Какой толщины должна быть металлочерепица? Этот интерес далеко не праздный, а самый что ни на есть насущный, так как сегодня на рынке каких только предложений нет. Начиная от 0,35 до 0,6 (но это действительно большая редкость).

В России в подавляющем большинстве для производства металлочерепицы применяется сталь толщиной 0,4–0,6 мм. 0,35 для редких «гурманов», для которых цена превыше всего, а там хоть трава не расти. Особенно этим грешат недобросовестные подрядчики: когда здание подведено под крышу, денег не остается ни на что, поэтому соблазнительно желание сэкономить именно на кровельном материале.

Утверждение, чем толще, тем лучше, тоже не совсем соответствует действительности. Здесь не нужно бросаться в крайности. Разберемся по каждой толщине. Причем речь будем вести о фактической толщине металла, а не задекларированной в документах производителем. Потому что согласно тому же ГОСТу на металл допускается отклонение толщины металла до 0,06 мм, т.е. по факту заявленная сталь 0,45 мм может иметь толщину 0,39 мм! Итак по порядку:

0,35

Не буду вдаваться в рассуждения, почему этот материал нельзя использовать. Просто это не кровельный материал. Для декоративных целей в виде черепичной кровли где-нибудь внутри торгового центра сгодится, но не более.

0,4

Металлочерепица толщиной 0,4 мм может быть использована только на фальш-кровлях и декоративных козырьках, на которых не будет скапливаться снег. Для длинных скатов – свыше 2,5 метров закрывать одним листом вообще проблематично, так как такой лист легко деформируется при монтаже и подъеме. После этого никакие стыки не сойдутся.

0,45

Для кровель с уклоном более 30 градусов вполне подойдет и толщина 0,45 мм (гарантированная фактическая толщина, а не по ГОСТу). НА меньших уклонах кровли такой металл не будет выдерживать снеговой нагрузки. Его можно достаточно легко повредить в процессе монтажа, также высока вероятность нарушения геометрии листов во время транспортировки и подъема на кровлю и как следствие – стыки между листами не сойдутся на крыше.

Шаг обрешетки под металлочерепицу всегда совпадает с длиной волны выбранного профиля. Самый распространенный шаг составляет 350 мм. Сам материал опирается на деревянную подконструкцию исключительно нижней точкой прогиба волны, поэтому целесообразности делать сплошной обрешетник для увеличения несущей способности кровельного материла нет. Именно поэтому выбор более тонкого металла для металлочерепицы с целью сэкономить и компенсировать потерю жесткости кровельного материала за счет сплошного обрешетника не имеет никакого смысла.

0,5-0,55

Я объединил эти две толщины в одну группу, потому как они схожи в своей функциональности. Металл этой категории прекрасно держит форму и не столь капризен к перемещениям в пространстве во время подготовительных работ и в монтаже. Металл подходит для любого уклона кровли, на который рекомендуется использовать данный вид кровельного покрытия – от 14 градусов. Выбор в пользу данного варианта оптимален с точки зрения цена-качество и долговечность покрытия.

Оптимальный вариант – выбор в пользу 0,5 мм в виду меньшей стоимости по сравнению с металлом толщиной 0,55 мм. Так же 0,55 мм металл практически не встречается на рынке и если проанализировать статистику отгрузок металлургических комбинатов проката с цветным полимерным покрытием этой толщины, то мы увидим, что доля 0,55 мала.

0,6

Как правило станки металлочерепицы у производителей настроены на изготовление материала из толщины металла 0,45-0,5 – самых востребованных толщин. Поэтому вряд ли кто-то будет специально перенастраивать станок на металл 0,6 мм ради единичных заказов. В итоге на выходе вы получите металлочерепицу не до конца отформованную с остаточным напряжением металла.

Соответственно возникает проблема отсутствия невидимости стыков листов. В дополнение толстый металл по этой же причине сложнее в укладке, т.к. с помощью него сложно скомпенсировать неизбежные неровности подконструкции – на функциональность может это и не повлияет, но визуально кровля будет смотреться небрежно. А так как металлочерепицу выбирают в первую очередь из-за ее эстетики, тогда лучше остановить свой выбор на профнастиле аналогичной толщины, чем на металлочерепице.

По всем интересующим вопросам Вы можете обратиться к нашим менеджерам в точках продаж.

Как крепить металлочерепицу по линии карниза?

Чаще всего линия карниза перекрывается листом металлочерепицы примерно на 5 см . Такой свес позволяет воде скатываться прямо в водосточный желоб, исключая возможность контакта с деревянными деталями стропильной системы.

При этом, в некоторых случаях приходится располагать край листа выше карнизной доски, что бывает вызвано сложными условиями монтажа, наличии ступенек или иных нарушениях геометрии карниза. При таком креплении вода сходит с карнизного уголка, что несколько хуже, чем первый способ, но вполне приемлемо.

Крепление покрытия по линии каркаса

Водосточный желоб и карнизный уголок устанавливаются перед монтажом листов , чтобы обеспечить правильный сток воды.

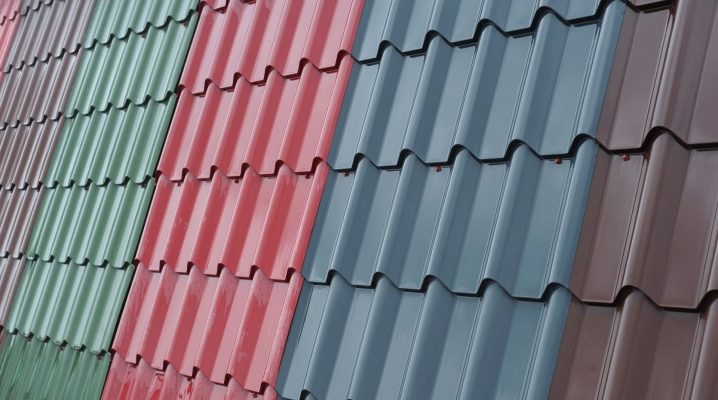

Характеристики материала

Укладка металлочерепицы своими руками – проверенный способ быстро и недорого перекрыть крышу гаража, садового или небольшого жилого дома. Это кровельное покрытие является одной из разновидностей металлического профиля, обладающее волнистым рельефом, который напоминает форму традиционной черепицы. Металлочерепицу изготавливают из оцинкованной стали, на которую в процессе производства наносят полимерное покрытие из пурала, пластизола или полиэстера. Кровля из того материала обладает следующими достоинствами:

• Легкий вес. Один квадратный метр кровельного покрытия из металлочерепицы весит 3,5-4,5 кг, что позволяет увеличивать шаг между элементами стропильного каркаса, снижая расходы на возведение крыши.
• Механическая прочность. Кровля из этого материала обладает высокой прочностью и несущей способностью, поэтому легко выдерживает снеговую и ветровую нагрузку, даже если шаг между стропилами достаточно велик.
• Устойчивость к коррозии. Кровля из металлопрофиля не подвергается разрушительному воздействию коррозии, потому что ее надежно защищает слой цинка и полимерное покрытие.
• Долгий срок службы. Крыша из металлочерепицы своими руками служит более 20 лет, благодаря высокому качеству металла и прочности полимерной защиты.

Важно! Зная, как крыть крышу металлочерепицей самому, можно неплохо сэкономить, ведь установка кровельного покрытия стоит как 50-70% затрат на приобретение материалов.

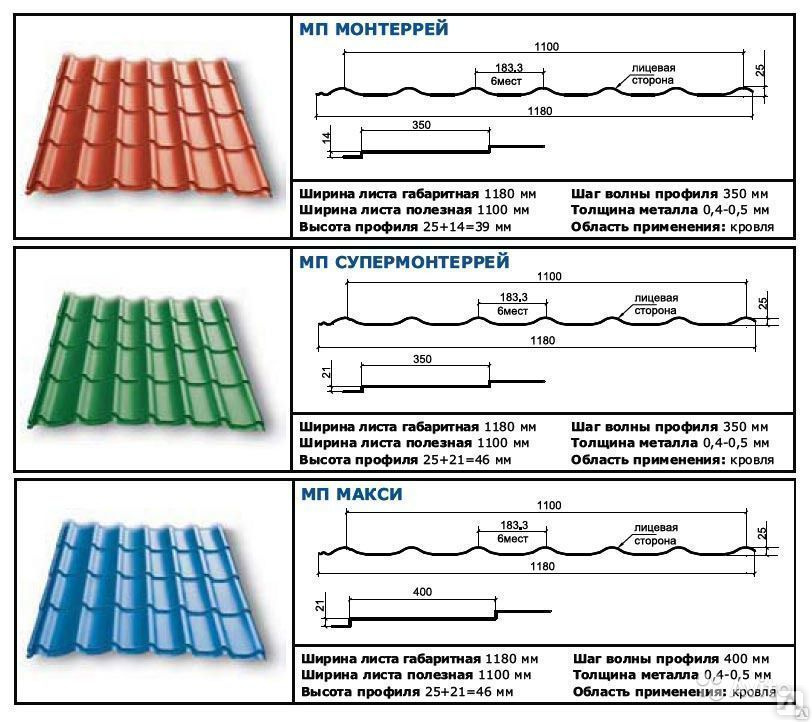

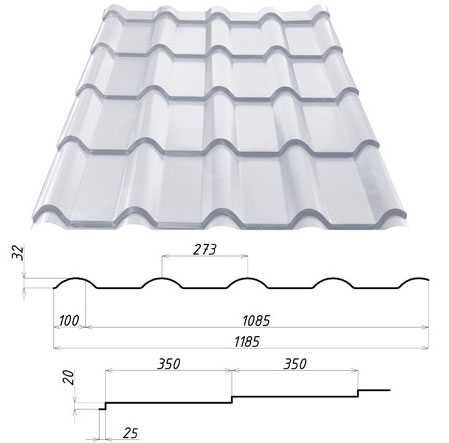

Строение листа металлочерепицы

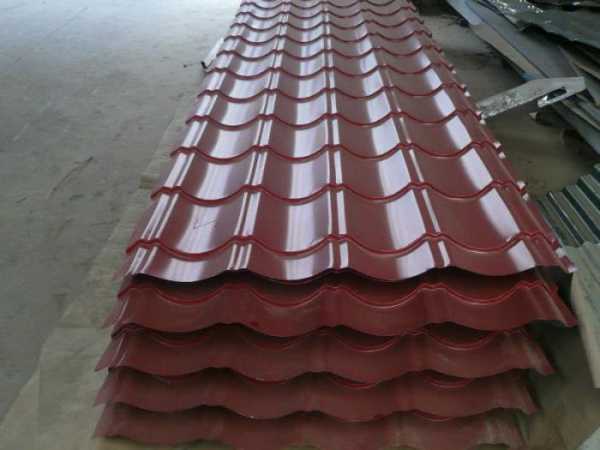

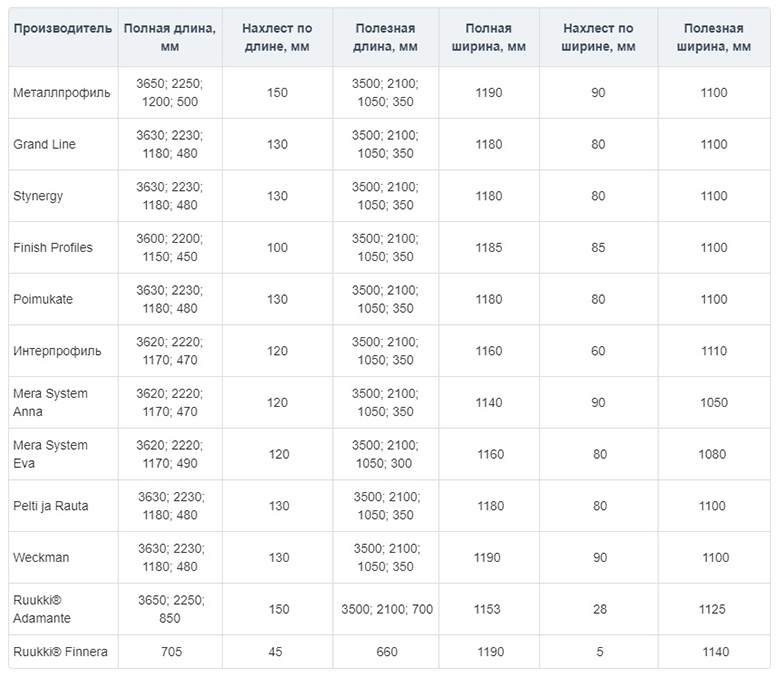

Свойства и размеры материала

Изделия представляют собой оцинкованные металлические листы, имитирующие керамику по цвету и фактуре. Они покрыты особым составом, препятствующим появлению коррозии, и грунтовкой. Низ лакируют, а на верхнюю сторону наносят полимерный слой. Как правило, для этого используется полиэстер. Он не выгорает на солнце, стоек к агрессивной химической среде, его сложно повредить при механическом воздействии.

Средний вес деталей составляет 5 кг/м2. Стандартная толщина оцинкованного основания — 0,5 мм. Ширина нижней части, опирающейся на обрешетку, равна 110 см, верхней — 118 см. Длина может быть разной и составлять от 0,5 до 10 м. Удобнее транспортировать и устанавливать листы длиной от 1 до 4 м. Затащить их на крышу можно своими силами без подъемного крана. Их разрезают перед отгрузкой по заранее заготовленной схеме — делать это на объекте крайне неудобно.

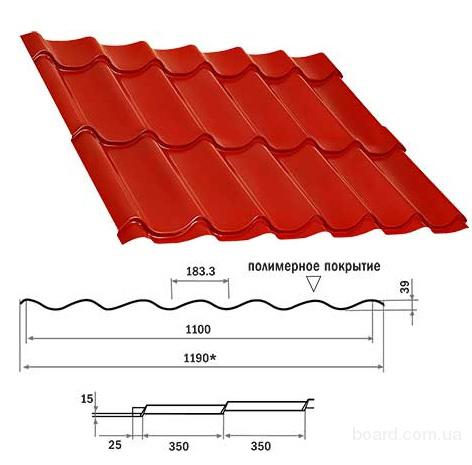

Высота выступающих частей (гребней) равна 40 мм, расстояние между ними — 350 мм. Срез располагается на расстоянии 5 см от самой высокой точки волны. Крайний выступ называют капельником. Он немного приподнят над нижним уровнем.

Нахлест на краях сборных элементов составляет от 6 до 8 см. Чтобы влага, попавшая в стык, не задерживалась внутри, в нем предусмотрены специальные каналы для ее удаления.

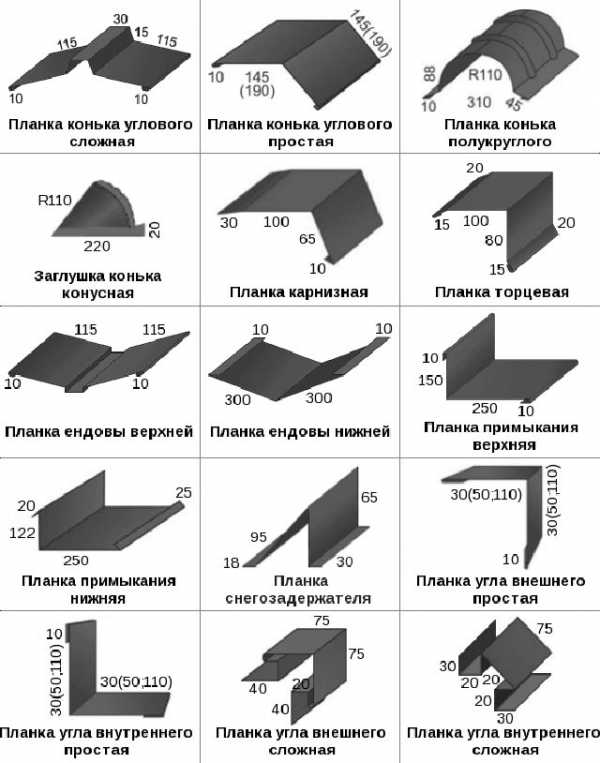

Кроме самого полотна, в комплект входят и другие кровельные элементы — планки, коньки, ендовы, крепления, комплекты для мансард и других выступающих частей крыши.

Устройство кровли из металлочерепицы ‒ Основные правила монтажа

Качественное устройство кровли из металлочерепицы, своими руками, должно производиться в соответствии, с установленными правилами монтажных, кровельных работ. Основные правила монтажа, металлической черепицы, следующие:

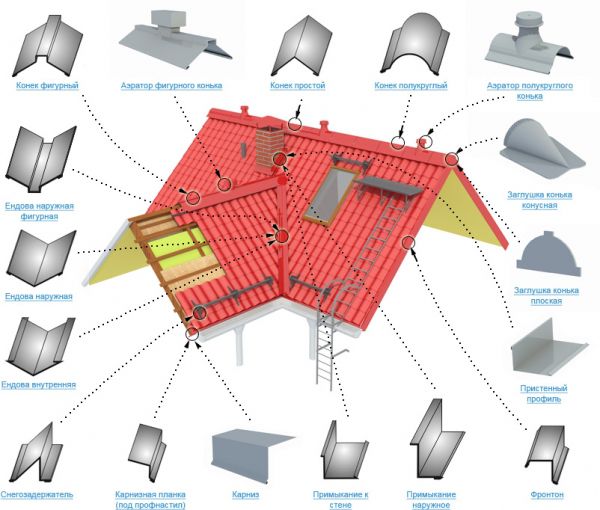

Основные элементы металлочерепичной крыши

1. Минимальный угол уклона металлочерепичной кровли, должен быть 14°. Если предполагается двускатная крыша, то монтаж профлистов, как правило, начинается с нижнего левого угла ската. При этом, каждый следующий лист настила, накладывается на предыдущий, в нахлест на одну волну. Если-же угол уклона составляет меньше 14° , то нахлест требуется делать, уже в две волны.

Более подробно, об этом, в статье: «Минимальный уклон кровли из металлочерепицы».

2. Нижние края самых последних профлистов черепицы, должны выступать над уровнем карниза минимум на 30-50 мм. Помимо этого, внизу и по краям, их рекомендуется подшить, к примеру, досками. 3. Монтаж профнастила из металлочерепицы, предполагает фиксацию конструкции, саморезами с прорезиненными прокладками. Их, как правило, закручивают в волны листов, по нижнему краю, с шагом в 7-9 шт/м². 4. Конек конструкции, рекомендуется накрыть уплотненными доборными элементами. На верхних концах профилей, более правильно, использовать полуцилиндрические детали. Потому, что они, за счет своей формы, более надежно удерживаются на коньке крыши. 5. Для того, чтобы качественно сделать ендову кровли своими руками, потребуется: во-первых, промежуточная конструкция, а во-вторых, разжелобочный элемент, который крепиться на обшивке, с помощью первого приспособления.

Ендова ‒ Устройство внутреннего угла крыши

6. При обустройстве крыши, дополнительными элементами, как правило, появляются зазоры. Их требуется, в обязательном порядке, качественно герметизировать. Наиболее эффективно и практично, производить сразу герметизацию зазоров, используя, качественные силиконовые герметики и приемлемые, уплотняющие ленты. 7. Если не проводить сразу, дополнительные утепляющие мероприятия, такая конструкция получается холодной. В результате, довольно часто, в подкровельном пространстве крыши,, происходит скопление конденсата (влаги). Поэтому, чтобы полностью избежать подобного, требуется правильно собрать пирог металлочерепичной кровли. В него, обязательно, нужно включить теплоизолирующие материалы, которые обеспечат эффективную пароизоляцию и должную вентиляцию, кровельного сооружения.

Правила монтажа металлочерепицы на трапециевидных и треугольных скатах

ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства.

Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.

Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.

Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).

Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.

Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.

Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.

Только в этом случае вы сможете красиво состыковать в верхней части хребты и конек. В большинстве случаев стык двух хребтов и конька вы красиво сделаете с применением пластмассового У-тройника. В случаях, когда У-тройник не подойдет для такого стыка, примените окрашенные самоклеящиеся ленты, применяемые обычно для устройства примыканий при работе с цементно-песчаной или керамической черепицей. При хороших жестяницких навыках вы сделаете красивые стыки хребтов и коньков из плоского листа с применением саморезов, заклепок и герметика.

Критерии выбора материала для крыши из металлочерепицы: фото-примеры

Перед тем как начать рассмотрение процесса монтажа этого кровельного материала, необходимо определиться с тем, как именно материал должен быть использован.

В первую очередь нужно обратить внимание на наличие в прайсе таких доборных элементов как:

• различные виды коньков: простые, фигурные и с аэраторами;
• специальные проходные узлы для установки труб, люков, вентиляции, антенн, а также осветительных окон;
• элементы, призванные обеспечить безопасность обслуживания поверхности – ходовые мостики, лестницы, снегозадержатели;
• внутренние и наружные ендовы;
• другие необходимые элементы – пристенные профили, фронтоны, карнизные планки металлочерепицы, монтаж которых является обязательной частью обустройства кровли.

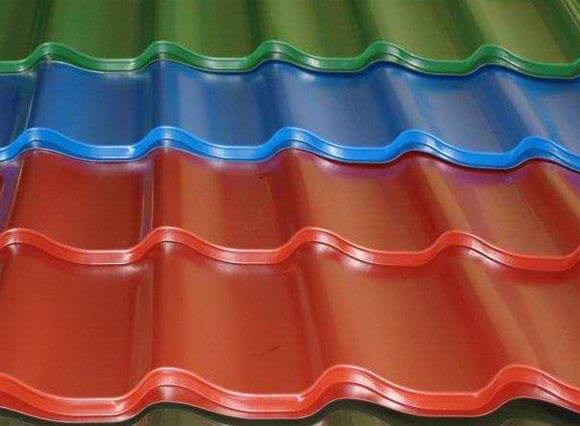

Благодаря широкому выбору цветовой гаммы металлочерепицы, можно подобрать наиболее эстетичный вариант для частного дома

Важно! Наличие всех перечисленных элементов среди предложений продавца – показатель уровня компании, которая производит металлочерепицу, что может свидетельствовать и о качестве самих продуктов.

Кроме этого, стоит уделить внимание изучению маркировки, которая обязательно должна присутствовать на каждом сертифицированном материале. Обычно на производстве указывают все характеристики самого материала, а также уровень качества антикоррозийного покрытия, которое наносится поверх листа.

Итак, вот какие сведения можно почерпнуть, прочитав информацию, предоставленную на обратной стороне листа металлочерепицы:

• наличие полимеров;
• сколько цинка приходится на 1 м² листа;
• дата производства и период гарантийного срока использования материала;
• название производителя;
• толщина листа.

При покупке металлочерепицы важно обращать внимание на сертификаты качества производителя

В процессе визуального осмотра нужно обращать внимание на целостность защитного слоя, как с лицевой, так и с изнаночной стороны листа, а также наличие всех обязательных маркировок.

Важно! Если речь идет о материале, приобретенном у крупного производителя, то в маркировке будет присутствовать информация еще и марке использованной стали.

Подготовка крыши к монтажу

Перед тем как сделать крышу из металлочерепицы, обязательно подготавливают основание кровли. Для этого очень тщательно измеряют скаты, например, двускатную крышу замеряют диагонально. Если крыша без перекосов, то должны совпасть размеры всех диагоналей.

Длина листов металлочерепицы напрямую зависит от длины ската. Измеряют расстояние от конька до карниза и прибавляют 4 сантиметра для свеса листов с карниза. Если скат длиннее, чем семь метров, то листы разбивают на две части.

Особенности покрытия кровли металлочерепицей

В процессе покрытия кровли металлочерепицей могут быть допущены ошибки, в результате которых возникают серьезные проблемы. Чтобы их не было, стоит учесть некоторые особенности кровли из металлочерепицы:

• Колебания температур в течение суток способствует возникновению конденсата на внутренней поверхности листов.
• Подкровельное помещение может быть слишком влажным из-за испарений, которые поступают из нижних частей здания.

Эти моменты приводят к тому, что утеплитель начинает намокать, в результате чего снижаются его теплотехнические характеристики. Кровля промерзает, поверхность крыши покрывается наледью, деревянные стропила и обрешетка начинают гнить, образуется плесень, все это приводит к повреждению внутренней отделки помещения.

Предотвратить негативные последствия можно, если:

• Использовать слой утеплителя большой толщины.
• Применить специальную защитную пленку, которая предотвратит появление конденсата на утеплителе.
• Использовать пароизоляцию, которая защитит утеплитель от поднимающихся испарений.
• Создать вентиляцию в подкровельном пространстве.

Используемые инструменты

Для работы применяются следующие инструменты:

• Шуруповерт
• Ножовка с мелкими зубьями.
• Длинная рейка.
• Рулетка.
• Электролобзик.
• Ножницы по металлу.
• Молоток.
• Ножницы электрические высечные.
• Маркер.
• Дисковая пила.

Устройство обрешетки

Обрешетка под металлочерепицу делается из брусков с сечением 5х5, и досок размером сантиметров.

Начинают с прикрепления к стропилам спадающих брусков 5х5 сантиметров от конька до карниза.

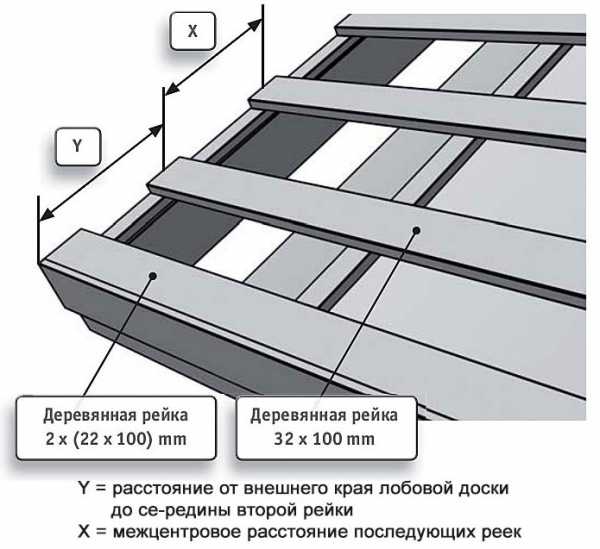

Доски крепятся на таком расстоянии: от начала первой доски до середины второй должно быть 30 сантиметров, а между средними частями остальных досок – 35 сантиметров. Также необходимо учитывать шаг металлочерепицы.

Для пространства, которое находится рядом с дымоходами и мансардными окнами, делают сплошную обрешетку. Чтобы ее создать, к сторонам планки конька приделывают еще две доски.

На сплошную обрешетку прикрепляют нижние ендовы в точках внутренних стыков. Для этого применяют саморезы. В местах, где планки стыкуются, делают нахлест, он определяется наклоном кровли. Далее укладывают листы из металлочерепицы, которые необходимо заранее обрезать. Сверху накладывается верхняя планка ендовы.

Во время монтажа необходимо контролировать, чтобы металлочерепица плотно примыкала к месту выхода печных труб и стенам. Для этого на кровельном скате должен быть внутренний фартук. Он изготавливается на основе нижних планок примыкания следующим образом:

• Необходимо приложить планку к стенкам трубы.
• На стене делают отметку верхнего края планки.
• По отметке пробивают штробу, применяя болгарку.
• Затем штробу очищают и промывают.
• Нижнюю планку примыкания подрезают, устанавливают и закрепляют с помощью саморезов.

Аналогично монтируются фартуки по другим стенкам, обязательно делая нахлесты в 15 сантиметров. Это исключает вероятность протекания. Планке, которая вставлена в штроб, необходимо загерметизировать край. Для того чтобы вода стекала туда, куда нужно, под нижнюю часть внутреннего фартука вставляют галстук (плоский лист с загнутыми краями). При помощи плоскозубцев края отгибают. Затем по галстуку и внутреннему фартуку укладывают металлочерепицу. После завершения монтажа материала возле дымохода, изготавливают и устанавливают декоративный наружный фартук из примыкающих верхних планок. Он устанавливается так же, как и внутренний, только верхняя кромка не заводится в штробу, а прикрепляется к стене.

Паро- и гидроизоляция

После монтажа обрешетки кровлю необходимо утеплить. Утеплителем покрывают ее основание в несколько слоев, одновременно делая вывод наружу труб для дымоотвода и вентиляции.

Защитный слой образуется из пароизоляционной пленки, утеплителя и гидроизоляционной пленки. Пароизоляционная пленка, которая накладывается первой, препятствует попаданию конденсата изнутри помещения на слой утеплителя. Швы пленки скрепляются склеивающейся лентой. Слой утеплителя накладывается на пароизоляционную пленку. Третий слой состоит из гидроизоляционной пленки, швы которой скрепляются с небольшим нахлестом.

После окончания подготовки начинают укладывать листы из металлочерепицы на кровлю.

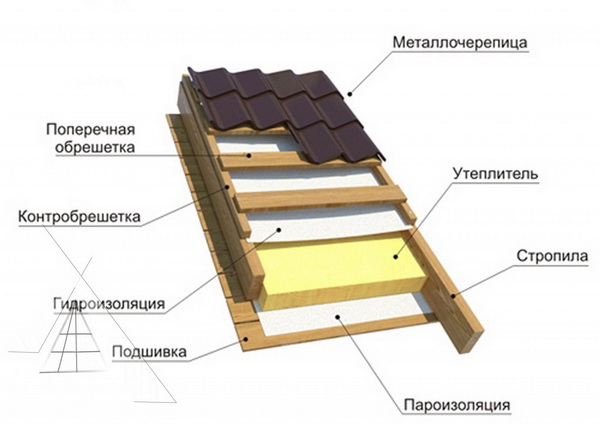

Задачи и кровельный пирог под металлочерепицу

Материалы, имеющие различное назначение, монтируются во время устройства кровли послойно:

• Теплоизоляционный слой предохраняет стропильную систему от образования конденсата
• Пароизоляция защищает гидрофобные теплоизоляционные материалы от влаги
• Гидроизоляционный материал
• Контробрешетка под металлочерепицу и обрешетка
• Металлочерепица

Устройство кровельного пирога под металлочерепицу

Инструменты

• Шуруповерт и шестигранная насадка для него
• Высечные ножницы электрические или ниблер
• Кровельные ножницы ручные
• Киянки
• Лобзик, молоток, ножовка (для монтажа стропил и обрешетки)
• Уровень, отвес, нивелир

Инструменты для монтажа металлочерепицыУказанные на картинке инструменты применяются не только при монтаже металлочерепицы на крышу, но и при монтаже других элементов кровли. Например, монтаж ендовы металлочерепицы не получится без шуруповерта и электроножниц, т.к. необходимо подогнать ендову под нужную длину и затем закрепить ее.

Карнизная планка для металлочерепицы также подгоняется электроножницами и крепится шуруповертом. Здесь подробнее описан процесс монтажа этого элемента.

Технология покрытия крыши металлочерепицей

Обрешетка

Стропила для обрешетки 5х15 см располагают с шагом в 60-90 см.

Лучшей для устройства обрешетки считается дюймовая доска шириной 10 см.

Первая доска укладывается снизу, она толще других на 1-2 см. Вертикально направленными гвоздями 7-8 см она прибивается к стропилам.

Следующие доски прибиваются с шагом в 35 см (равным длине волны на листе), с обеспечением фронтонного свеса.

Шаг обрешетки для металлочерепицы

Внутренние ендовы и карнизная планка

Первыми, начиная снизу, закрепляют внутренние ендовы.

Вдоль всего нижнего края фиксируется пористая уплотняющая полоса.

До начала укладки черепицы закрепляется и карнизная планка. Она выравнивается вдоль нижнего обреза ската и фиксируется к обрешетке самосверлящими винтами. Стыкуются карнизы с нахлестом в 5-10 см.

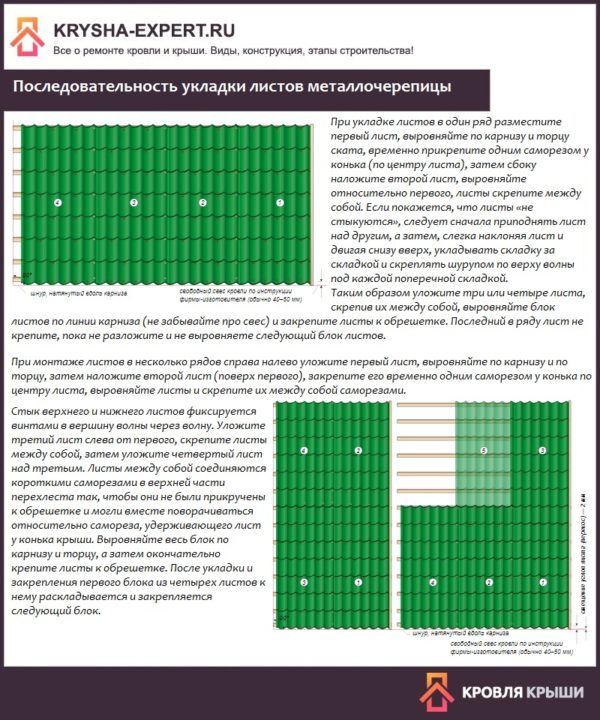

Укладка металлочерепицы на крышу

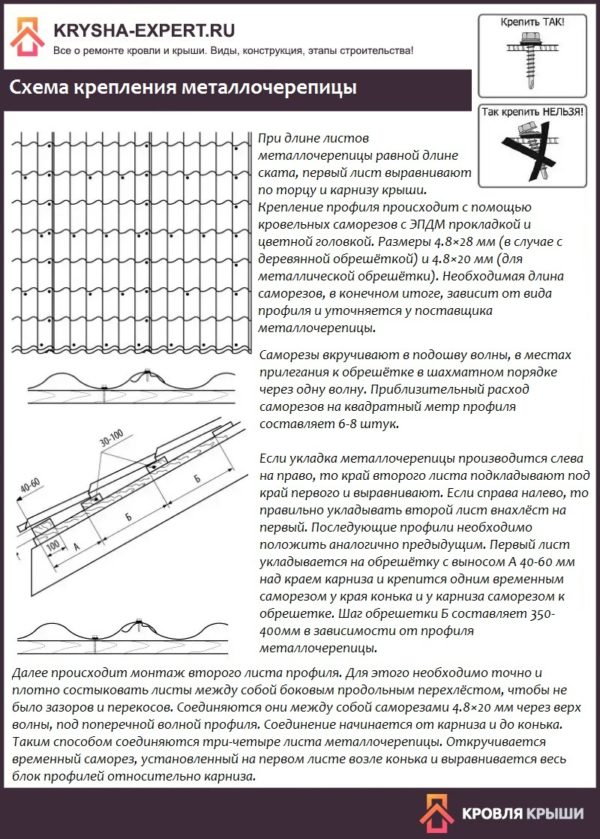

Покрытие кровли крыши металлочерепицей такова: первый лист закрепляется справа внизу.

Идеально ровный край первого ряда достигается благодаря доске, прибитой с выступом в 4-5 см к торцам стропил. Позднее она демонтируется.

Лист выравнивают по свесу фронтона и карниза, фиксируют саморезом в первую верхнюю волну справа с помощью шуруповерта.

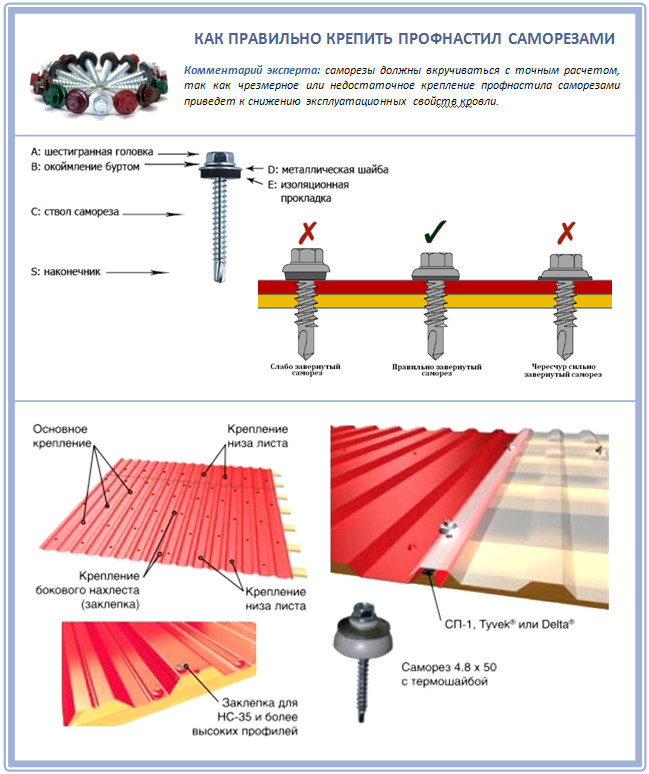

Лучшими для крепежа считаются саморезы для кровли 35 мм, снабженные резиновой шайбой.

На первый накладывается второй лист, фиксируется в месте нахлеста саморезом. Далее укладывается третий лист в нижнем ряду или первый — во втором, для обеспечения правильной геометрической формы полотнища крыши.

Кроят листы электроножницами, фиксируют саморезом в прогиб профиля. Саморезы располагаются в шахматном порядке.

Монтаж профиля металлочерепицы

Монтаж конька металлочерепицы

Когда монтаж листов металлочерепицы завершен, вдоль конька наклеивается уплотняющая полоса, поверх нее — фиксируется сам конек.

Коньковые элементы крепятся и по ребрам с помощью специальных коньковых саморезов.

Монтаж торцевой планки для металлочерепицы

Торцевые планки закрепляются на заранее прибитом торцевом бруске, фиксируются сверху и по бокам. Сверху саморез входит в гребень волны металлочерепицы.

Чтобы нарастить ветровую планку, делают нахлест в 10 см.

Монтаж ендовы металлочерепицы

Нижняя ендова фиксируется на обрешетке с помощью кляммеров.

Верхняя — кровельными саморезами с шагом в 20-30 см по верхней части волны, не нарушая целостность нижней ендовы.

Схема монтажа нижней ендовы металлочерепицы

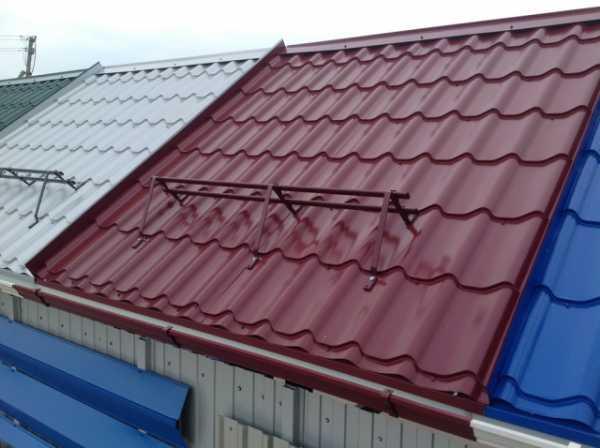

Снегозадержатели

Если длина ската велика, снегозадержатели устанавливают в два ряда. Во время устройства обрешетки, для них устанавливают дополнительный брус на расстоянии в 12 см от основной доски. К брусу снегозадержатель крепится анкером сквозь лист металлочерепицы и уплотняющую резиновую прокладку.

Оформление слуховых окон

Выступающее слуховое окно выполняется аналогично стыкам скатов: укладывают нижние ендовы, поверх них — черепицу, затем — верхние ендовы. Узел уплотняют саморасширяющейся лентой.

Схема оформления слуховых окон

Теплоизоляция

Под стропилами монтируется теплоизолирующий слой, под которым во всю длину помещения располагается пароизоляционная пленка.

Полотна пленки начинают натягивать снизу, между рядами делают нахлест 10-15 см, который проклеивается скотчем. Фиксируют пленку строительным степлером к стропилам.

Дойдя до конька, полотнище пленки не разрезают, переходят на следующий скат.

Металлочерепица — легкий, негорючий кровельный материал, его жесткость позволяет монтаж на обрешетку с достаточно большим шагом. Учитывая нагрузку, разницу в толщине металла и цене, можно подобрать оптимальный вариант. Залогом долговечности кровли является соблюдение всех правил и последовательности монтажа.

Видео о том, как правильно накрыть крышу металлочерепицей

Виды обрешетки для монтажа металлочерепицы

Для крепления материалов используются 2 вида обрешетки — разреженная и сплошная. Рассмотрим, в каких случаях целесообразно применение того или иного варианта.

Разреженная

Состоит из отдельных элементов — обрезных досок, брусков. Укладывается под металлочерепицу параллельно карнизу. Используется при угле наклона от 20°.

Расстояние между досками принимается равным длине волны, которая в зависимости от рельефа черепицы составляет 30-40 см. В местах установки ендов, вдоль карниза вокруг мансардных окон и труб дымоходов предусматривается сплошная обрешетка.

Сплошная

Устраивается чаще под битумную черепицу, а также битумные волнистые листы или профнастил при малом угле наклона — до 20°. В кровлях из металлочерепицы используются для усиления стропильных конструкций в местах повышенных нагрузок и расположения выступающих элементов.

Если обрешетка дощатая, то отдельные доски набиваются с разрывом 2-3 см. Это необходимо для компенсации разбухания древесины при изменении влажности. При использовании плит ОСП или фанеры нужно оставлять зазор около 3 мм.

Преимущества сплошной обрешетки — высокая жесткость и несущая способность настила, дополнительная теплоизоляция крыши. Недостатки — большой вес, материалоемкость и высокая цена. Для кровель из металлочерепицы применяется редко, поскольку для нужной жесткости покрытия достаточно установки реек под точками крепления. К тому же при сплошном настиле вентиляция подкровельного пространства гораздо хуже, чем при разреженном.

Гидроизоляция

Укладывается непосредственно на стропильные ноги при помощи мелких гвоздей или строительного степлера. Работы следует проводить снизу верх с перекрытием нижнего слоя на 10-15 см, чтобы исключить попадание влаги под материал. Натяжение должно быть достаточно сильным для того чтобы влага не скапливалась на поверхности – провисание не должно превышать 2 см. Тем не менее, не стоит слишком сильно воздействовать материал, поскольку его легко повредить.

Рекомендуется использовать высококачественную пародиффузионную мембрану, которая помимо влагозащиты обеспечивает парообмен и способствует созданию благоприятного подкровельного микроклимата. Швы следует обязательно обрабатывать герметизирующей лентой.

Как перекрыть крышу металлочерепицей?

Нередким также является вопрос, как перекрыть старую крышу металлочерепицей.

Чтобы сделать это правильно, необходимо удалить старый кровельный материал и проверить состояние обрешетки и стропил. Стропила должны быть сухими, без следов гниения. Если они нуждаются в ремонте, надо их отремонтировать, иначе они значительно сократят срок службы всей кровли в целом.

Только затем строго по технологии можно произвести гидро-, пароизоляцию и утепление кровли.

Процесс перекрытия крыши металлочерепицей состоит из закрепления листов материала на обрешетке. При двускатном типе кровли укладку начинают с торца. Если же кровля имеет шатровый вид, листы крепятся на самых высоких точках, двигаясь в процессе монтажа вниз.

При этом соблюдают такой порядок действий: карнизную планку крепят к карнизной доске так, чтобы при этом нахлест планок был не менее 10 см. Первый лист металлочерепицы размещают на обрешетке и закрепляют возле конька саморезом. Следующий лист устанавливают так, чтобы нижние края листов составляли ровную линию. Листы фиксируют саморезами на стыке волн, следя, чтобы саморез не входил в обрешетку. Получив в процессе монтажа ровную нижнюю линию, равняют ее по карнизу и закрепляют окончательно.

Благодаря обновленной крыше ваш дом приобретает новый нарядный вид.

Монтаж фронтонных и карнизных реек

По окончании монтажа обрешётки следует начинать установку и фиксацию торцевых (фронтонных) реек. Размещать их следует выше уровня обрешётки (на 40,0 мм) с небольшим выступом. На стропилах также закрепляем карнизные рейки.

Существенный нюанс! Ещё до начала монтажа металлочерепичных листов необходимо с нахлёстом в 100,0 мм установить карнизную планку и зафиксировать её саморезными винтами!

Для доставки кровельного материала к месту работ (на крышу) лучше воспользоваться парой вертикальных опор (доски или брёвна), тогда листы не будут повреждаться. Эту манипуляцию нужно выполнять с ассистентом – один человек подталкивает кровельную панель снизу вверх, а напарник принимает её, снимает с опор и аккуратно складывает в стороне. Во время такого подъёма листов, вблизи опор никто не должен ходить.

Такой нехитрый способ существенно облегчит работу, сбережёт материал от случайных повреждений и сэкономит время.

Размеры листа металлочерепицы для кровли: ширина, толщина

При выборе строительного материала покупатель обращает внимание на многие параметры и один из важнейших — размер. Размеры листа металлочерепицы — это не только длина и ширина. Есть еще ряд значений, на которые требуется обращать внимание. Эти параметры во многом определяют характеристики изделия.

Размер металлической черепицы как параметр

Ширина

Основным считается размер 1180 мм.

Длина

Производители выпускают набор, так называемых, стандартных листов с определенной длиной, которая колеблется от 500 мм до 3650 мм.

• Материальные затраты на покрытие крыши такими листами ниже. Это связано с тем, что нахлеста будет меньше и в результате получится больше полезной площади металлочерепицы на площадь крыши.
• Уменьшаются затраты расходных материалов необходимых для крепления, таких как саморезы.
• Рабочие затрачивают меньше усилий на подъем листов для монтажа кровли, потому что этих листов меньше. Работы проводятся за меньшее время и в результате снижается себестоимость работ.
• Такой размер по длине является оптимальным при погрузочных работах, а также для обеспечения условий хранения этой продукции.

Выбирая продукцию, не следует забывать о том, что длина у металлочерепицы, так же как и ширина, имеет два размера — фактический, от кромки до кромки и полезный (или рабочий). Полезная длина определяется как разница между фактическим размером листа и нахлестом с обеих сторон по длине.

Толщина

Стандартные размеры металлочерепицы предполагают толщину листа для монтажа крыши 0,4–0,6 мм.

1. Конечная толщина листа зависит, в том числе, от количества слоев защитного и покрасочного покрытия, которые нанесены на исходный стальной лист.

1. Оптимальная толщина изделия — 0,45–0,5 мм. Это объясняется тем, что гарантийный срок службы изделия из такой стали — 13–15 лет.
2. Чем меньше толщина проката, тем меньше срок службы, а для металлочерепицы толщиной 0,35 мм появляется опасность повреждений листов при транспортировке и монтаже кровли.
3. Более толстая металлочерепица, у которой толщина листа составляет 0,8 мм, будет более прочная. Однако такие листы будут в два раза тяжелее стандартных аналогов. Кроме того, это скажется и на конечной стоимости продукции, по причине большей себестоимости.

Волна или профиль

Высота колеблется от 12 до 80 мм.

Размер и вес

У металлочерепицы этот показатель составляет 4–5 кг на 1 кв. метр площади.

Размер и экономика строительства

• Делается это исходя из характеристики скатов крыши и ее конфигурации.
• Анализируется прочность несущих стен и фундамента.
• Из предлагаемого ассортимента материалов для монтажа кровли, выбирается оптимальная марка металлочерепицы.

Правила укладки листов

Листы укладывают в размер, либо каскадом Есть два варианта укладки металлочерепицы:

• длина листов соответствует длине скатов;
• используют листы произвольной длины, стыкуя их каскадом.

В большинстве городов можно заказать листы металлочерепицы длиной до 9 метров.

Листы в размер

Выполненные точно по размерам детали не потребуется резать при подгонке, не останется отходов, что снижает стоимость кровли.

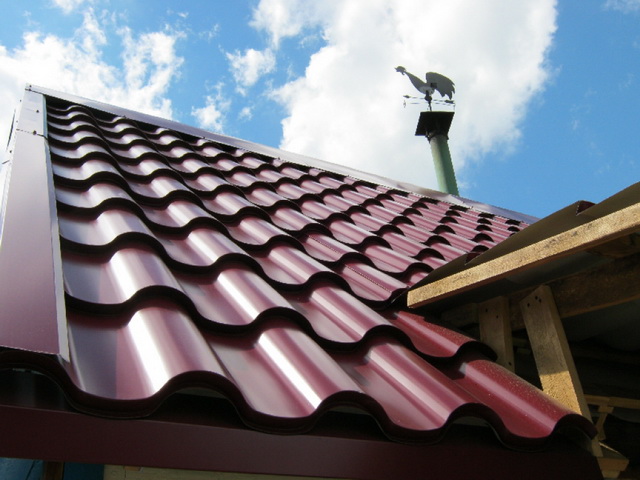

Стелить начинают с правого края. Лист выравнивают по линиям торца и нижнего свеса. Нижний край листа должен выступать за пределы карниза на 50 мм, чтобы осадки попадали в водосток. После выравнивания лист закрепляют в районе конька и проводят корректировку положения. Затем осуществляют фиксацию согласно схеме расположения саморезов.

Если укладку проводят справа налево, каждый последующий лист размещают с нахлёстом на предыдущий. В противном случае край второго листа укладывают под первый.

Между собой листы соединяют разными способами: в гребень волны или в ступеньку. Информацию о правильном креплении конкретной модели уточняют при покупке материала.

Крыть металлочерепицу на кровле треугольного вида начинают от центра к краям, соблюдая схему нахлёста.

Если листы короче скатов

Если придётся состыковывать листы по длине, используют другую схему раскладки. Начинать надо с двух нижних элементов, далее один лист над первым. Следующие этапы выполняют по той же схеме: один лист в нижний ряд, следующий в верхний.

Такая раскладка позволяет соблюсти плоскость поверхности и минимизировать вероятность попадания под кровлю влаги.

Особенности покрытия одно- и двухскатных кровель.

Разница в монтаже покрытия на крышах с разным количеством скатов заключается в оформлении мест примыкания черепицы к обрешётке. На односкатной кровле нижний свес и верхнюю сторону обрамляют козырьковой планкой. В то же время верх двускатной крыши защищают коньковым элементом.

На односкатных вариантах особое внимание уделяют обрамлению верхнего среза, так как в этом месте возможно захлёстывание дождя при определённом направлении ветра.

Как покрыть крышу своими руками — инструкция

Сначала нужно установить необходимые кровельные элементы. На карнизную доску крепятся специальные крюки для водосточных желобов. Затем устанавливаются карнизные планки, обеспечивающие стекание воды в жёлоб. Планки монтируются с нахлёстом 5-10 см и фиксируются

Укладка и крепление кровельных листов

оцинкованными саморезами через 30-35 см. Затем обустраиваются ендовы и «фартуки» вокруг труб и слуховых окон. В местах примыкания делается дополнительный слой гидроизоляции и уплотняется герметиком.

Перед тем как начать укладку металлочерепицы, нужно определиться с тем, как вы будете её поднимать

на крышу и в случае необходимости установить лаги из толстых досок или бруса. Можно поднять сразу несколько листов и уложить их на стеллаж в подкровельном пространстве, переложив листы деревянной рейкой.

Монтаж лучше начинать с правого нижнего угла ската, тогда каждый лист будет перекрываться сверху следующим листом.

Металлочерепица оборудована специальной капиллярной канавкой, отводящей воду, попавшую под листы в местах нахлёста. Нужно следить за правильным расположением листов (канавка должна быть внутри стыка). Независимо от того, какая форма у вашей крыши, листы металлочерепицы укладываются строго горизонтально (полностью совпадая с линией карниза) и должны находиться на одном расстоянии от стены по всей длине ската.

Существует несколько способов укладки на прямоугольных скатах:

• В один ряд. Самый нижний лист выравнивают относительно карниза и фронтона, крепят одним саморезом в середине (не закручивая его до конца). Укладывают второй лист, выравнивают по первому и крепят листы между собой. Смонтировав нижний ряд и проверив правильность положения листов, его капитально крепят к обрешётке (кроме последнего листа. Его полностью прокручивают саморезами только после укладки второго ряда).

• В несколько рядов. Второй лист крепят над первым, третий рядом, четвёртый над третьим. Таким образом собирается, выравнивается и крепится блок из четырёх листов. Затем в таком же порядке монтируются ещё четыре листа и т.д.

• Лесенкой. Монтируются три нижних листа в первом ряду, два во втором над ними и крайний лист в третьем ряду. Листы выравниваются и прокручиваются саморезами. Затем в каждый ряд, начиная с нижнего, последовательно добавляется и основательно крепится лист металлочерепицы.

На трапециевидных скатах монтаж начинается с прямого угла.

Схема крепления листа металлочерепицы

На треугольных скатах устанавливают первый лист строго по центру и от него монтируют листы в обе стороны. Саморезы закручиваются через одну волну в прогиб (где металлочерепица прилегает к обрешётке), в местах нахлёста – в каждую.

Нельзя слишком сильно закручивать саморезы – они могут деформировать профиль и нарушить герметичность соединения.

Следует тщательно вымерять и аккуратно прочерчивать линию реза (далее узнаете как правильно резать листы металлочерепицы). При необходимости можно пользоваться шаблонами или «чертками».

Места примыканий с вертикальными элементами кровли (слуховыми окнами, трубами, вентиляционными выходами и т. д.) нужно проклеить клейкой лентой и уплотнить силиконовым герметиком. Под жёлоб ендовы с большим углом следует проложить пористый саморасширяющийся или универсальный уплотнитель.

Подробнее о самостоятельном монтаже смотрите в видео.
