Выбираем уклон для кровли из профнастила

Каков минимальный угол?

Согласно СНиП II-26-76, в жилых постройках минимальный угол для кровли из профлиста должен быть не менее 10°. А минимальный уклон кровли из профлиста для односкатной крыши должен составлять не менее 8° — такие кровли чаще всего встречаются в промышленных постройках.

В СНиП II-26-76 также указано, какой должен быть оптимальный уклон для крыши из профнастила. Он составляет 20°. В этом случае кровля гораздо более надёжно защищена от протечек.

Следует признать, что строители в редких случаях возводят кровли из профнастила с уклоном ниже минимального. Чаще всего это временные постройки и инверсионные кровли. В этом случае используют профлист с самой большой несущей способностью. О выборе такого профлиста мы уже писали.

Как вычисляют наклон крыши?

Как же рассчитать угол наклона кровли, что это за величина и в каких единицах он выражается? Наклоном кровли называется отношение высоты конькового бруса крыши над потолочным перекрытием к половине ширины дома. Если коньковый брус смещён относительно продольной плоскости симметрии дома, то наклон определяется отношением его высоты к расстоянию между вертикальной плоскостью, проходящей через конек крыши и стену дома, которое перекрывается рассматриваемым скатом крыши.

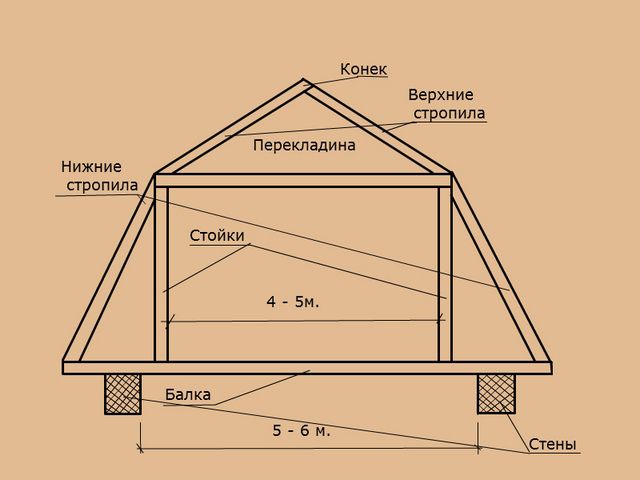

Так, если ширина дома равна 8 м, а высота конька − 2 м, то наклон будет 2:4= 0,5. В процентах полученная величина равна 50 %. Иногда наклон выражают в угловых градусах, имея в виду реальный угол между стропильной ногой и потолочным перекрытием. Можно ознакомиться с материалом о стропильной системе мансардной крыши.

Поэтому наклон кровли может выражаться:

• как в градусах;
• в процентах;
• отношением (дробью).

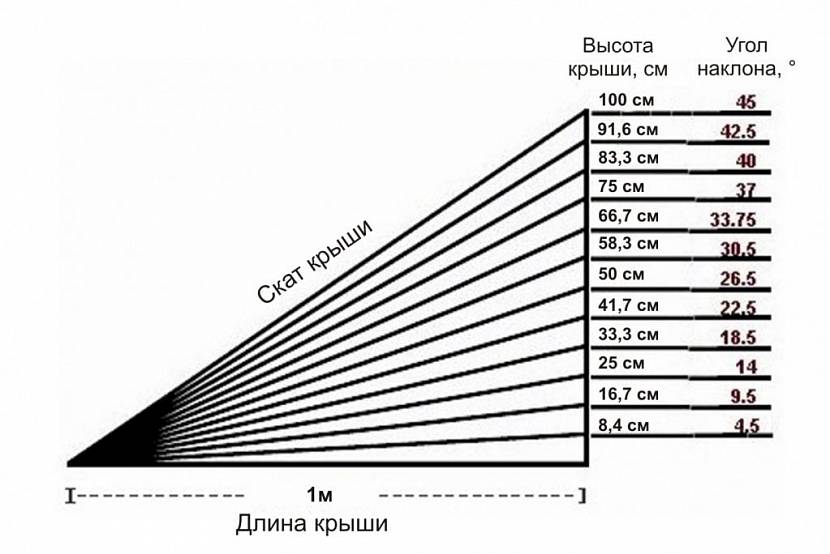

Поскольку все эти величины относятся к одному прямоугольному треугольнику, то перевести одну величину в другую не составит проблем.

Общие сведения

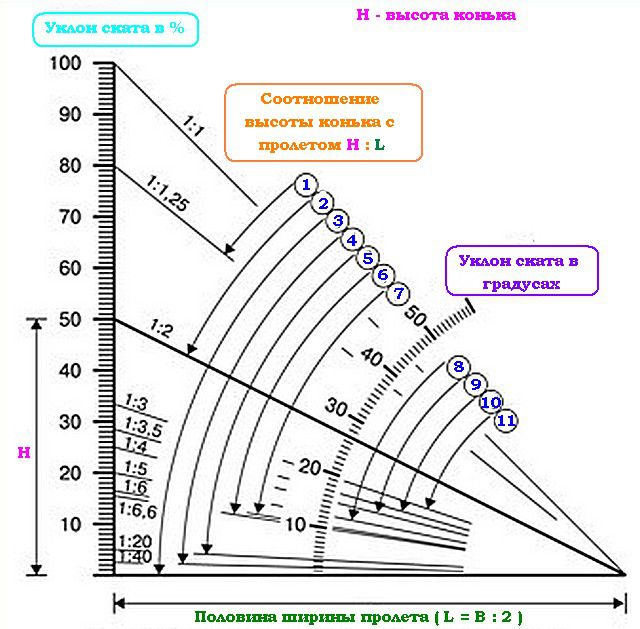

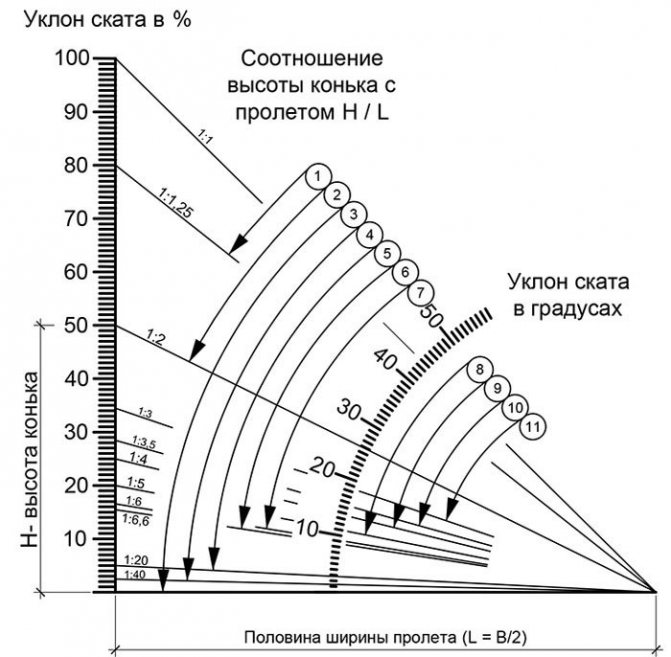

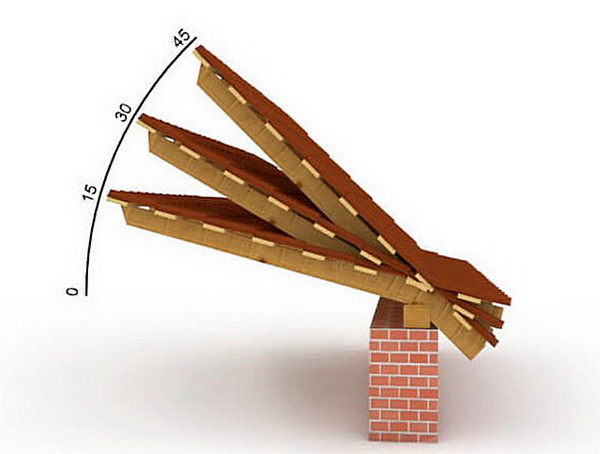

Углом наклона крыши называется угол, под которым скат пересекает горизонтальную плоскость. Как правило, он находится в пределах 0-45 градусов.

Углом наклона α называется угол, под которым скат пересекает горизонтальную плоскость

Надо сказать, что этот параметр не всегда обозначают в градусах. В строительной литературе можно увидеть его обозначение в виде соотношения сторон, к примеру, 1:3. Такое обозначение показывает отношение проекции ската L на горизонтальную плоскость к высоте коньки H.

Еще одно распространенное измерение — это проценты. Чтобы узнать уклон в процентах, нужно найти результат деления дроби, о которой я рассказал, и умножить полученное значение на 100.

Особенности односкатных крыш

Односкатная крыша – это наиболее простой и экономичный вариант конструкции, строительство которого обходится намного дешевле, чем другие варианты. Она представляет собой наклонную плоскость, покрытую кровельным материалом, уложенную на поверхность опорной конструкции – стропильной системы.

Односкатная кровля Источник

Угол наклона кровли определяется многими факторами, основными из которых являются:

• Ветровая нагрузка.
• Снеговая нагрузка.

Минимальный уклон односкатной крыши позволяет снизить ветровую нагрузку, но увеличивает давление снега. В то же время, при увеличении угла появляется возможность соскальзывания снеговых масс, но повышается парусность кровли.

В регионах, где возможны резкие шквалистые ветра, нередки случаи срыва наружного покрытия Источник

Проблема в том, что требования по снеговой и ветровой нагрузке противоречат друг другу, вынуждая строителей принимать компромиссные решения. Оптимальный угол наклона односкатной крыши представляет собой «золотую середину», позволяющую минимизировать оба вида нагрузки.

Порядок расчета стропил односкатной кровли

• Шаг 1. Выберите единицы измерения – мм, см, м, дюймы, футы.
• Шаг 2. Выберите тип отрисовки чертежей – монохромные, цветные.
• Шаг 3. Введите параметры дома – ширина, высота стен (высокой, низкой), толщина.
• Шаг 4. Особенности крыши – величина нижнего и верхнего свеса.
• Шаг 5. Параметры стропил – ширина и толщина доски, глубина горизонтального запила (сверху, снизу).
• Шаг 6. Проверка введённых значений и начало расчета стропил односкатной крыши.

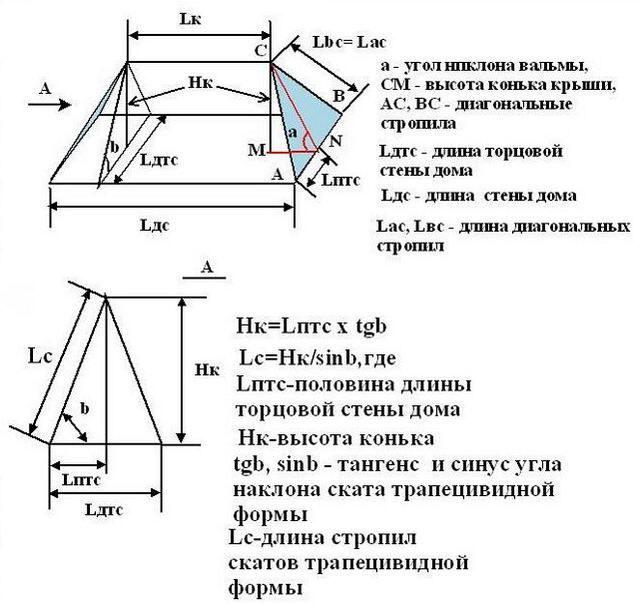

Обозначения на чертежах

Оптимальные параметры стропил

Более подробную информацию по проектированию крыши и стропильной системы, в частности, можно найти на странице раздела «Расчет крыши онлайн».

Виды уклонов

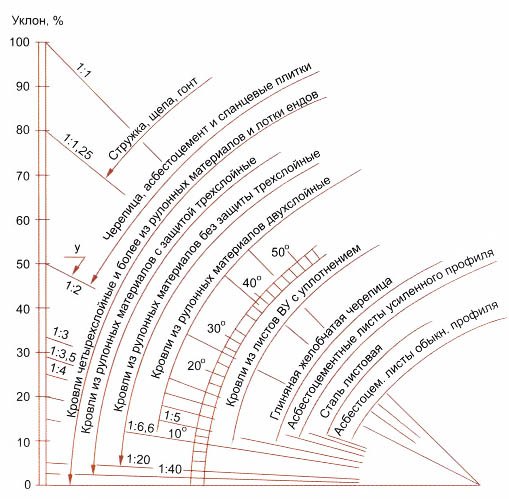

В зависимости от материала, облицовки кровли, выбирается и угол наклона. Например двухслойная толевая конструкция может иметь уклон от четырех до тридцати градусов, но обычно ее делают 4-10°, пологие крыши, покрытые кровельной сталью должны иметь наклон 12-18° и обычно строится 15°. Угол наклона крыши шиферной 30-90°, средний наклон делается около 45°. Существуют таблицы, в которых указаны углы наклонов кровли для различных материалов. Минимальный уклон крыши делается в 3°, в таких случаях используется толь с посыпкой или кровля из цинковых лент.

Выберите 2 любых известных значения, введите их. Остальные значения будут рассчитаны автоматически.

От чего зависит?

Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемой и обладать устойчивостью к пожарам. Она должна быть очень удобной для проведения ремонтных работ в период эксплуатации. От надежности зависит, сколько прослужит строение, и многие домовладельцы предпочитают покатые системы. У покатой конструкции множество преимуществ, но все равно следует производить расчет уклона кровли. Также популярны простые двускатные и односкатные крыши, мансардные или вальмовые.

Прежде чем приступить к работам по монтажу, производятся точные расчеты угла уклона. Например, покатые крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и это не зависит от материала конструкции.

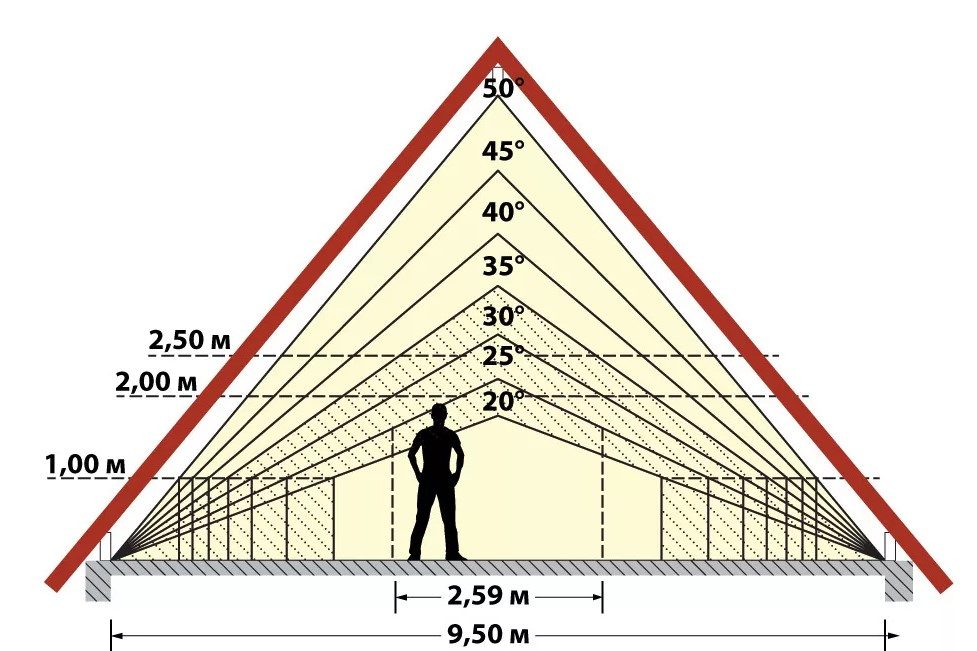

Полезная площадь мансарды в зависимости от угла наклона кровли

При выборе данного показателя, необходимо учитывать ветреность и осадки на местности. В ветреную погоду правильная система оказывает сопротивление порывам ветра при большом уклоне, но большой угол опасен для системы. Если показатель увеличивается, например, с 11 до 45 градусов, то ветровые нагрузки возрастут в пять раз. Если скат будет очень маленьким, то при сильных порывах ветра, кровлю срывает.

Снежный покров легче сходит изделий с большим наклоном, при 45 градусах будет обеспечено полное скатывание снежных масс. Чтобы под стыки кровли ветер не загонял воду, лучше сделать больший наклон.

Рассчитывая показатель, следует учитывать ветреность в районе. Если присутствуют сильные порывы ветра, то рекомендуется наклонять кровлю на 15-20 градусов, в местности с нормальными показателями – 35-40 градусов. Для каждого строения производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.

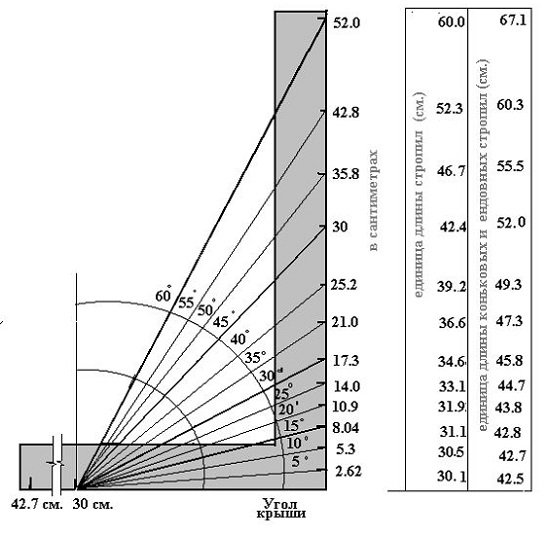

Чтобы сделать правильный расчет нужно научиться пользоваться математической таблицей Брадиса.

Пример расчетов

Показатель предполагаемой нагрузки, влияющий на показатель, можно определить, учитывая предполагаемые нагрузки, которые рассчитываются, принимая во внимание снеговые нагрузки и вес конструкции. Показатели всех слоев 1м2 кровельного пирога складываются и умножаются на 1,1.

Для расчетов требуется знать толщину обрешетки и утеплителя. Например толщина досок обрешетки 25 мм, а 1 м2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м2. В качестве материала возьмем ондулин, имеющий вес 3 кг/м2. Итак, получается 10+15+3х1,1=30,8 кг.

Чтобы правильно рассчитать требуемый градус для требуемой системы, нужно научиться пользоваться математической таблицей Брадиса, в которой дана зависимость угла наклона от используемого материала для строительства конструкции.

Расчет угла наклона

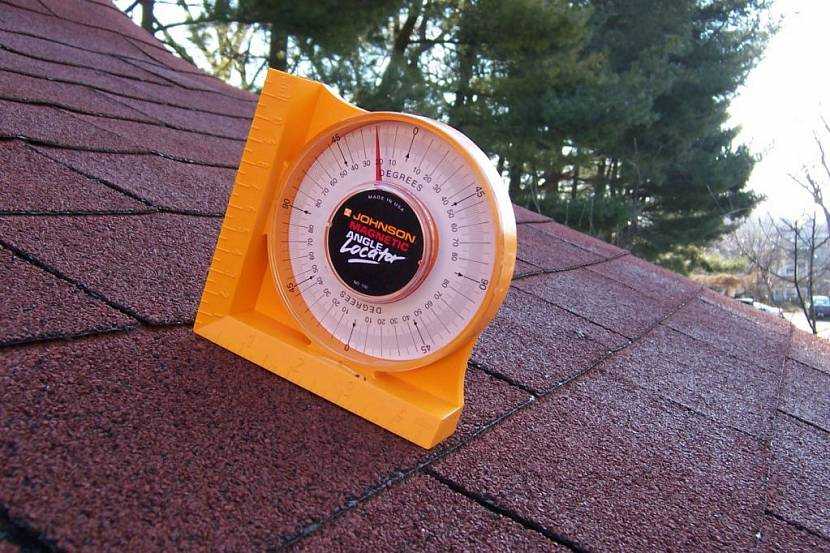

Чтобы правильно рассчитать данный показатель, можно воспользоваться специальным калькулятором и вычислить уровень наклона в режиме онлайн. Также при расчете следует ориентироваться на некоторые требования:

• конструкция должна отличаться высокой прочностью, что позволит ей обеспечивать достаточную защиту от атмосферных осадков, а также хорошую звуко- и термоизоляцию;
• важно позаботиться о доступе для выполнения ремонта либо эксплуатационного обслуживания. При расчете уровня наклона специалисты советуют применять несложные варианты устройства конструкции, в числе которых как двускатные, так и односкатные, вальмовые и мансардные варианты;
• что касается односкатных конструкций, то они более приемлемы для веранд или же каких-либо хозяйственных пристроек и строений. Двускатная же крыша считается выигрышным вариантом, поскольку она отличается высокой надежностью, дешевизной и относительной простотой. Во время возведения подобной крыши, нужно выбирать уровень ее наклона, ориентируясь на все вышеперечисленные факторы, только в этом случае получится создать действительно качественное перекрытие.

Поделиться:

• Facebook
• Telegram
• Twitter
• Pinterest

Оптимальный угол наклона крыши из металлочерепицы

Крыша, выполненная из металлической черепицы, на сегодняшний день является новым направлением. Именно по этой причине уклон кровли из металлочерепицы в градусах и технологии осуществления монтажных работ регламентированы СНиП.

Важно учитывать тот факт, что допустимый угол наклона металлочерепицы всегда указывается на готовой продукции производителем в процессе реализации кровельного материала. Данный показатель, как показывает практика, во многом зависит от технических характеристик реализуемой продукции. При расчетах оптимального угла наклона обязательно учитывают толщину, несущие характеристики и выбранный способ монтажа финишного покрытия.

Если придерживаться данных, которые прописаны в СНиП, то в том случае, когда длина ската будет составлять порядка 6 м, уклон должен быть равен 14 градусам. Для крыши, выполненной из металлической черепицы, допустимый уклон варьируется в пределах от 14 до 45 градусов.

Оптимальным считается тот угол, под которым осуществляется довольно эффективное отведение осадков, таких как снег и дождевая вода. В данном случае рекомендуется монтировать кровлю под уклоном в 22 градуса.

Внимание! Если планируется возведение плоской крыши, то необходимо быть готовым к тому, что в процессе эксплуатации на поверхности будет скапливаться большое количество снега в зимний период времени, который придется периодически убирать самостоятельно.

Про какие требования нужно не забыть?

Еще на этапе проектирования здания необходимо ознакомится и учесть нормы действующего законодательства относительно важных параметров конструкции.

При возведении верхней части здания за основу следует взять обновленную версию СНиП II-26-76 «Кровли» от СП Где указано, что уклон плоской кровли должен находиться в пределах 2–12 градуса.

Но в то же время действующие нормативы не дают четкого разграничения между плоской и скатной кровлей и конкретные требования относительно уклона последней СНиП не содержит.

Поэтому определить вид кровли и угол ее наклона можно, учитывая выбранный материал, предполагаемую нагрузку и особенности климата.

Минимальный уклон кровли из профлиста – расчеты и схемы

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

• кровельного материала
• прочности стропильной системы
• климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона.

На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d.

В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему.

Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

tg(A) = h / c

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2.

Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега
• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

Для чего строители предлагают сделать минимальный уклон крыши?

Профессиональный мастер никогда не станет вам советовать минимальный уклон кровли, если на то нет веских причин. К ним можно отнести следующие:

• Строительство проходит в местности с самыми сильными ветровыми нагрузками;
• Вы используете самую надежную марку профнастила, которая выдерживает большие нагрузки (снежные осадки), или же в вашем регионе почти не бывает снега;
• Вы сооружаете временную крышу для дома или хозяйственных построек;
• Или все гораздо проще – вы настаиваете на минимальном уклоне, так как надеетесь сэкономить на расходе кровельного материала.

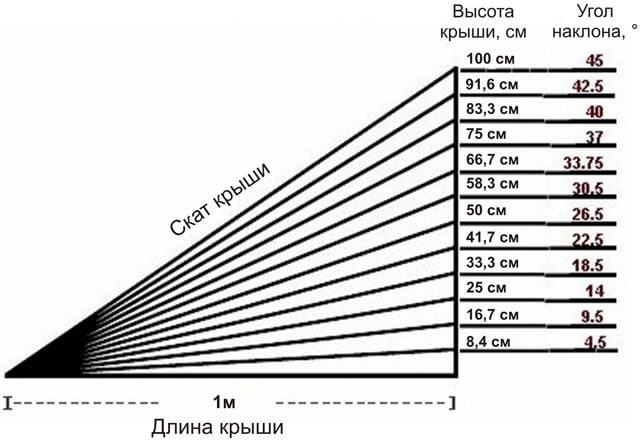

К слову, очень часто мастера в определение угла кровли говорят не только о градусах, но и процентах, и даже о коэффициентах. Как их понять? Давайте рассмотрим иллюстрацию:

От чего зависит угол наклона двухскатной крыши

на несколько важных моментов

1. Ветровые нагрузки;
2. Снеговые нагрузки;
3. Организация подкрышного пространства;
4. Вид кровельного материала.

Рассмотрим каждый пункт более подробно.

Ветровые нагрузки

сильно отличаются

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы.

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

с уклоном 30°- 42°нежелателен

В такой конструкции ветер стремится приподнять крышу, задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

до 500 кг на квадратный метр кровли

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися

Снег и вода на такой крыше не задерживаются вообще.

35°- 40°

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

35°- 40°

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены, а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C.

Организация подкрышного пространства

(односкатную)между коньком и потолочным перекрытием

Двухскатная же крыша, с углом наклона 30° — 45°, дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Обратите внимание! Есть у двухскатных крыш один недостаток — большие потери тепла. Это логично — чем больше площадь кровли, тем больше тепла уходит в атмосферу

Вид кровельного материала

кровельных материалов

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы, изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин, читайте в следующей нашей статье.

А здесь Вы найдете инструкцию по строительству беседки с двускатной крышей.
