Варианты и технология крепления стропил к мауэрлату

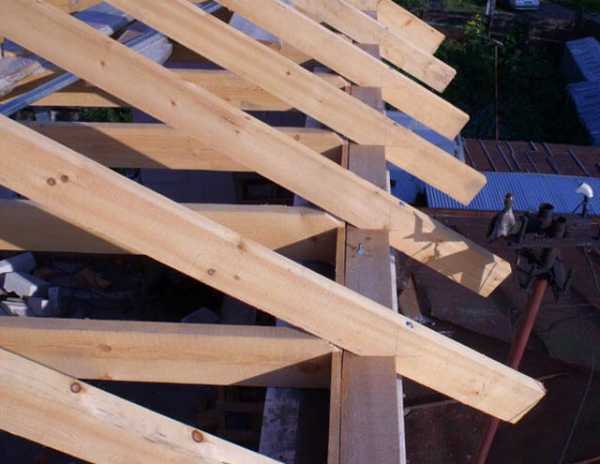

Как крепятся стропила

Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.

Дерево, без сомнения, расширяется от влаги. При высокой температуре – сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил – гарантия безопасности.

 Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

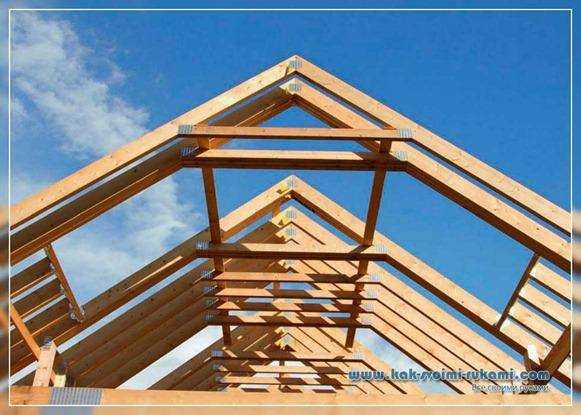

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

Зачем нужен мауэрлат

Мауэрлат представляет собой несущую деталь системы стропил. По функциональному назначению он сравним с лентой основания дома. Она отвечает за нагрузки, которые передаются от всего здания, а на мауэрлат воздействует лишь стропильная система и кровельный пирог.

Нагрузки на мауэрлат могут быть значительными. Они отличаются распирающей направленностью, которая перпендикулярна стенам. Это означает, что при неправильном конструировании стропильной системы стены могут разрушиться. Повышенной опасностью отличаются точечные нагрузки, которые передаются стенам от стропил, для конструкций из штучных материалов (к которым относится и газобетон).

Мауэрлат принимает нагрузки от стропильных ног на себя, равномерно распределяя вес кровли по периметру стен. Вторым отличительным свойством мауэрлата является облегчение монтажа стропил. Эти возможности мауэрлата составляют лишь малую часть его функционала.

В качестве материала выбирают брус сечением от 100х100 мм. Нередко строители следуют негласному правилу – мауэрлат должен быть толщиной с две стропилы. Ширину бруса выбирают с учетом от толщины каждой стены.

Мауэрлат укладывают таким образом, чтобы он не был расположен вровень со стеной как с наружной, так и с внутренней стороны. Это позволяет устранить вредное воздействие внешних факторов на древесину. Такое правило не обязательно выполнять, однако многие мастера оставляют с каждого края примерно 5 см.

При выборе для мауэрлата бревна можно столкнуться со сложностями его монтажа на стену. Для таких работ стоит пригласить опытного плотника. Поскольку мауэрлат является ответственным элементом постройки, следует выбирать для него дерево первого сорта.

Лучше обратить внимание на древесину лиственных пород. Однако такой материал отыскать непросто. Поэтому многие используют обычную сосну высокого качества. Мауэрлат выполняют не только из дерева. К примеру, если планируется создать стропильную систему из металлических ферм, для мауэрлата стоит выбрать стальную балку. На практике обычно все же выбирают традиционный вариант – дерево.

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

• Односкатные. Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок. Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
• Двускатные. Используются для небольших домов и дачных построек. Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
• Двухскатные ломаные. Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды;
• Трехскатные (полувальмовые). Имеют два ската формы трапеции, которые соединены одним торцевым треугольным скатом (вальмой);
• Четырехскатные (вальмовые). Используются для жилых построек, требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
• Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
• Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для мансардных крыш — двухскатные и ломаные двухскатные. Есть другие виды стропильных систем, но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

• Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
• Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании.

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки. Стропила для двухскатной крыши своими руками сделать не трудно, важно подойти к делу с умом.

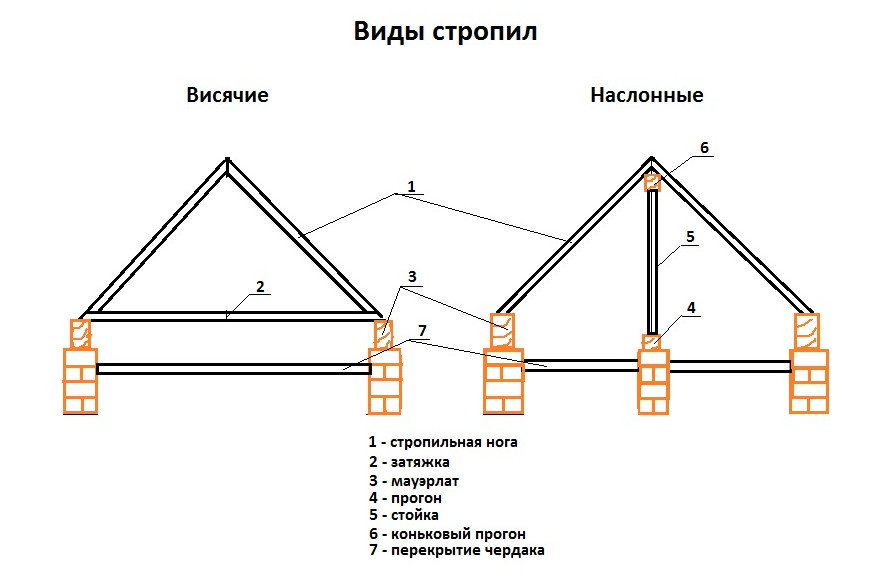

Стропильные системы наслонного и висячего типа

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

• Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
• Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа.

Схема стропильных систем

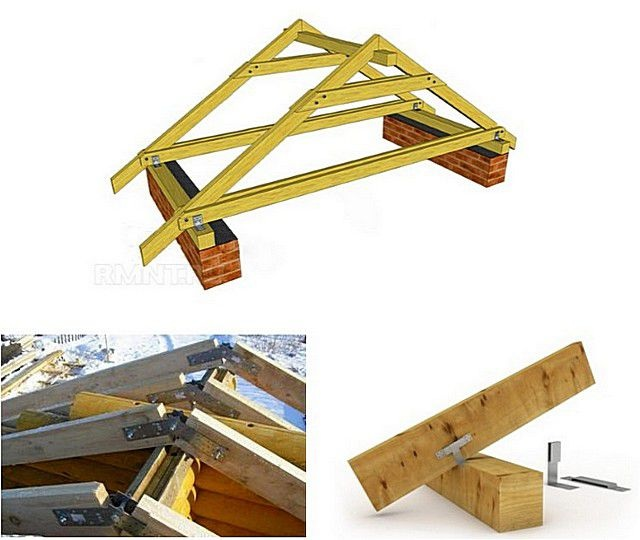

Способы крепления

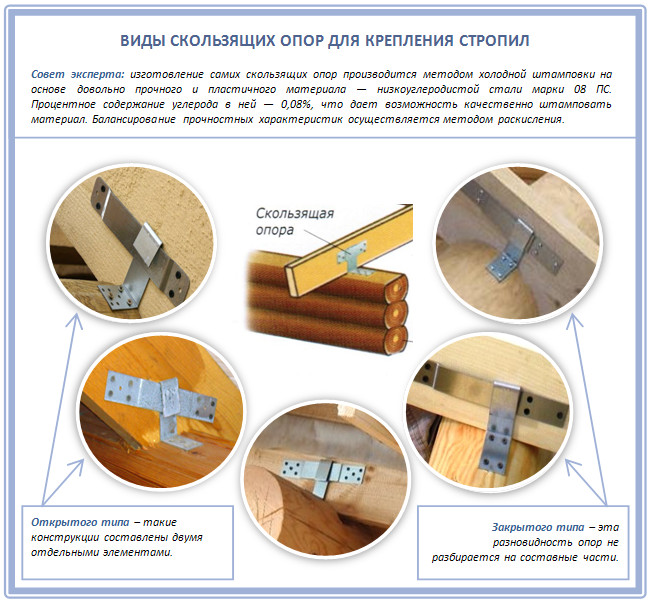

Скользящее соединение (шарнирное)

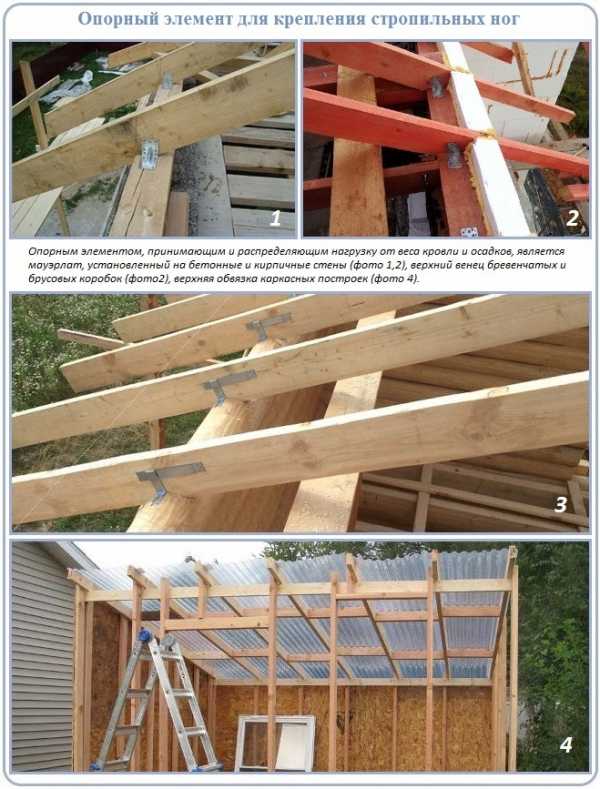

Понятно, что по определению мауэрлат – жестко зафиксированный на стене дома элемент конструкции. Значит, определенная степень свободы должна быть у «ноги». Этот способ чаще всего применяется при обустройстве стропильной системы домов из древесины.

В таких постройках роль мауэрлата играет верхний венец. Следовательно, заготовка (брус или бревно), уложенная в последнем ряду, также будет в некоторой степени подвижна, так как обязательно происходит усадка материала. Такое крепление позволяет сбалансировать изменения геометрии заготовок и предохраняет конструкцию от разрушения.

Запил

При таком методе в стропилине делается фигурный вырез, а соединение с мауэрлатом производится с помощью:

• скобы;
• 2-х гвоздей. Они забиваются под уклоном с обеих сторон ноги;
• пластины из металла, которая фиксируется саморезами или гвоздями;
• вертикально забиваемого гвоздя, который проходит сквозь ногу и проникает в мауэрлат;

«Выпуск» ноги за пределы периметра дома. Скрепление производится пластинами.

Крепление специальными «салазками».

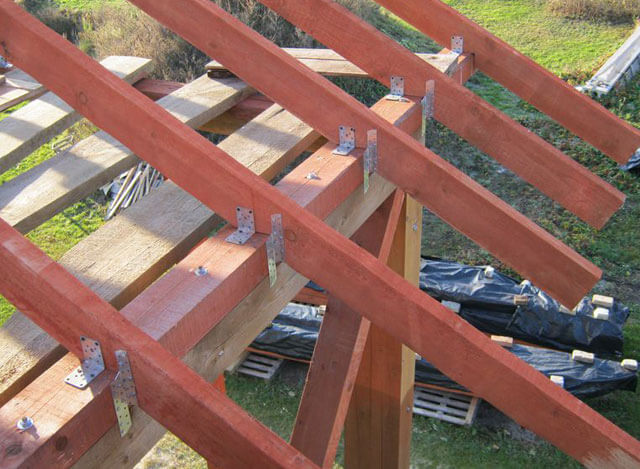

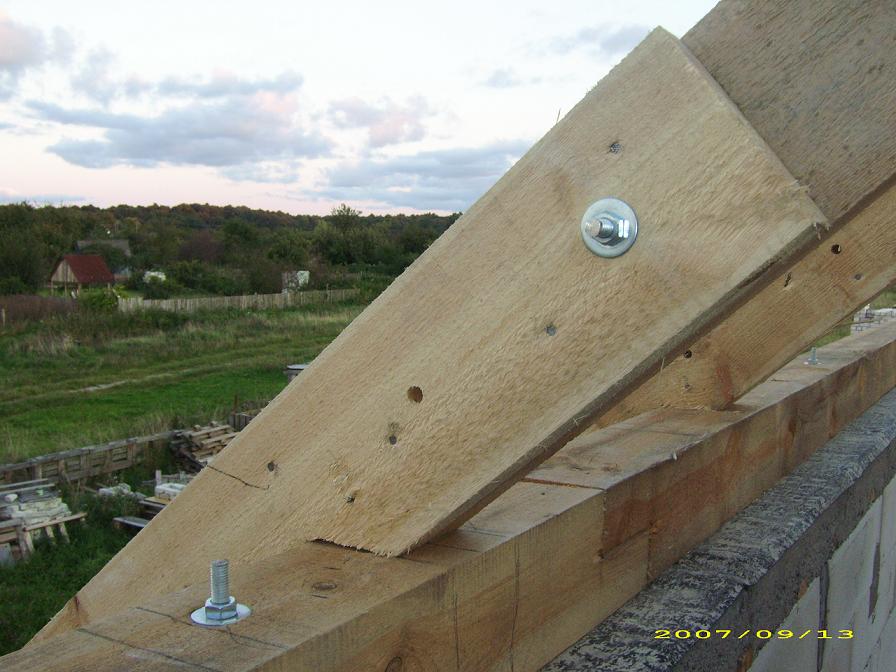

Соединение «жесткое»

Цель такого сочленения – исключить возможность скручивания, изгиба детали или ее смещения. Но особенность такого метода в том, что верхняя часть стропильной ноги не фиксируется на коньковом пролете. Между стропилами вверху делается соединительная перемычка.

1. Вырез в стропильной ноге.

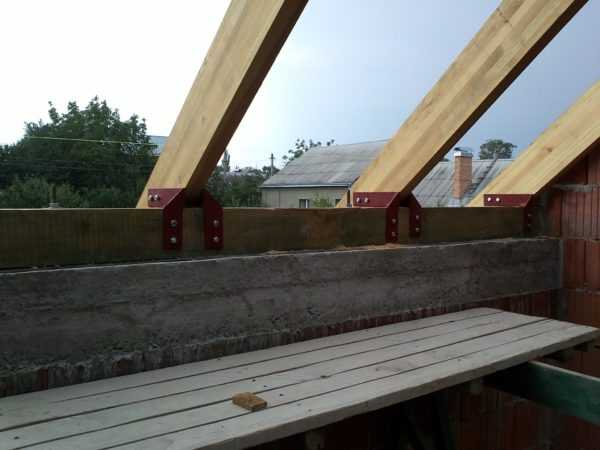

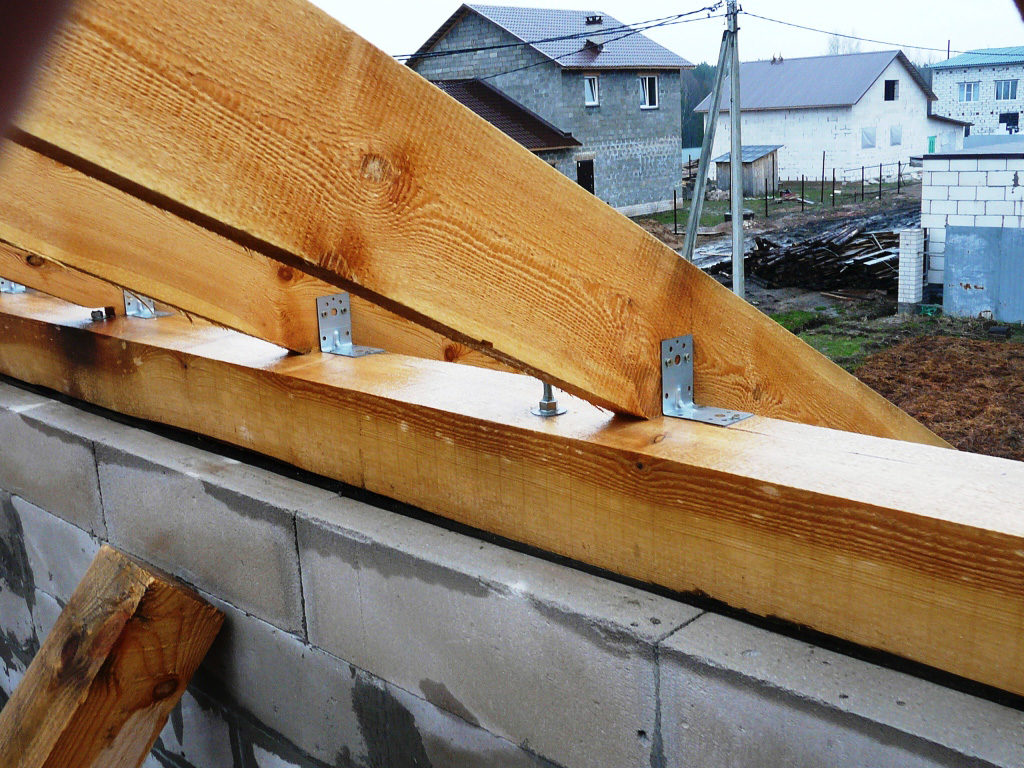

2. Уголок с дополнительной установкой опорного бруска.

В качестве крепежных элементов применяются любые из вышеуказанных, в зависимости от удобства их использования.

Практические советы

При скреплении стропильных ног с мауэрлатом должна быть обеспечена максимальная плотность прилегания. В случае образования щелей не допускается делать «подкладки», так как они со временем могут деформироваться, что нарушит устойчивость конструкции.

При использовании болтов обязательно устанавливаются шайбы с обеих сторон (под головку и гайку). Крепление должно быть комплексным. Нельзя использовать только одни лишь гвозди (или саморезы), так как надежность такого соединения будет под вопросом.

Нужно учесть и предполагаемый вид кровельного материала. Для черепицы или «мягких» кровель целесообразно делать скользящее крепление.

Учитывая большой выбор различных крепежных деталей, нужно ориентироваться на удобство их применения в каждом конкретном месте.

Пошаговое устройство крыши

Мауэрлат

В предыдущей статье по устройству стен из газоблоков, мы закончили на устройстве армопояса под мауэрлат. (смотри здесь)

И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.

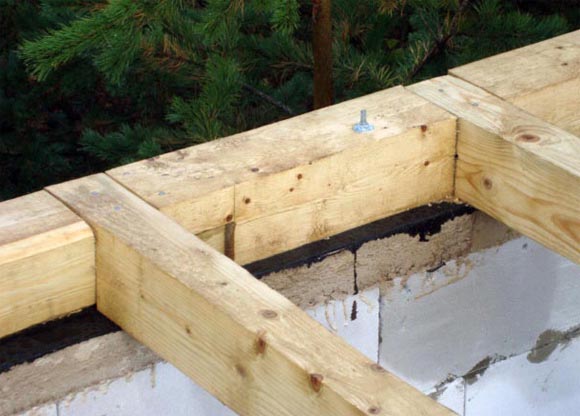

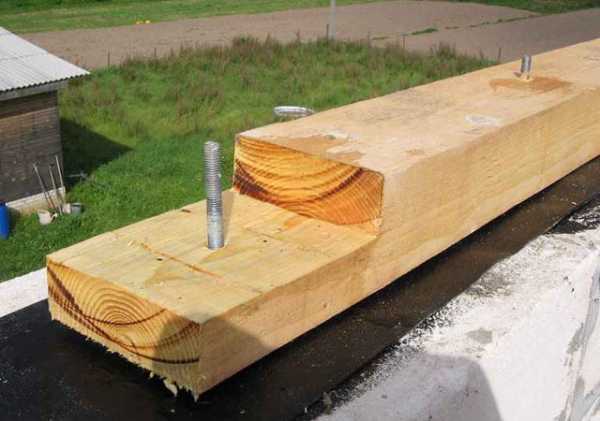

Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.

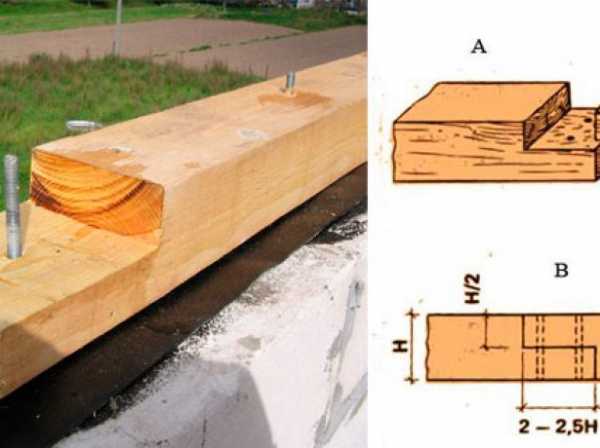

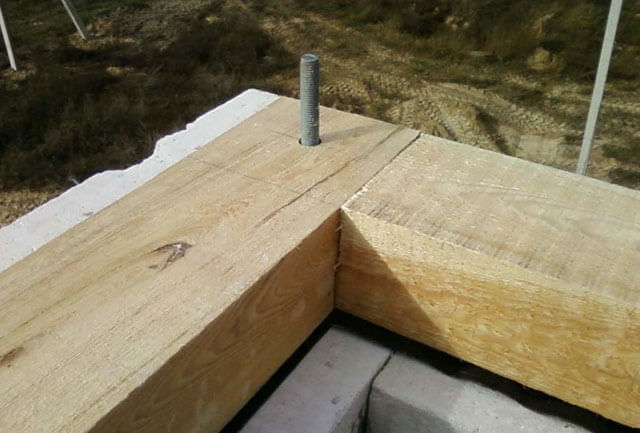

Для монтажа следующего бруса выполняется прямой замок для стыковки брусьев.

Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:

• равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
• крепление стропил к “коробке” дома.

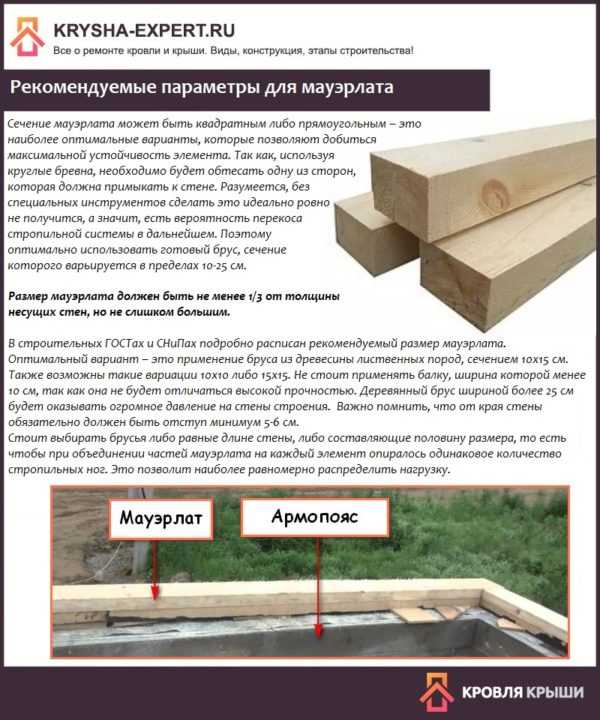

Оптимальные размеры мауэрлата — 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.

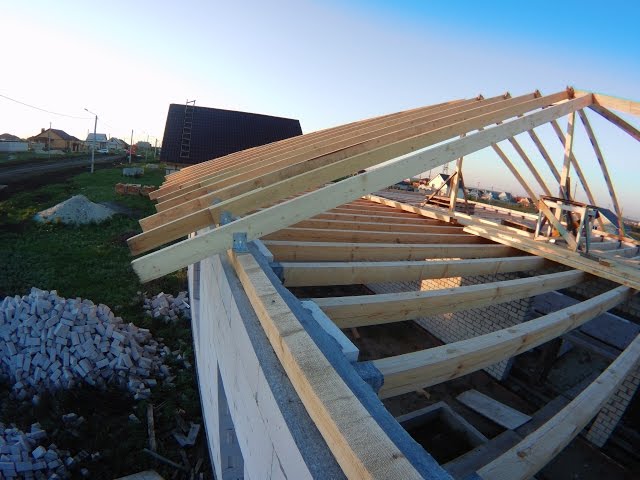

Стропильная система

Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.

В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 — 45 градусов.

Варианты крепления стропил

1-ый.

Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.

В верху стропилы выполняют пропиленный скос. Или конец стропилы подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.

2-ой.

Низ стропилы крепится вольготно, а вверх — жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.

Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.

Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.

Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.

Как закрепить стропила к мауэрлату?

Важным этапом монтажа крыши является крепление стропил. В зависимости от того, как крепятся стропильные ноги с мауэрлатом, крыша ведет себя по-разному в разную погоду (во время ветра, снежного завала или перепада температуры).

Например, дерево расширяется от влаги, сжимается от высокой температуры. Так как вся конструкция крыши будет подвижной, то нельзя все соединения делать жесткими, потому что могут случиться смещения и даже разрывы. Из-за неправильного монтажа может случиться самое страшное – появление распорной силы. Эта сила действует на стены. Поэтому очень важно правильно закрепить стропила.

Соединить стропила с мауэрлатом можно двумя способами: жесткое, скользящее. Это зависит от формы крыши, а также от вида стропил, которые могут быть наслонные или висячие.

Подготовительный этап

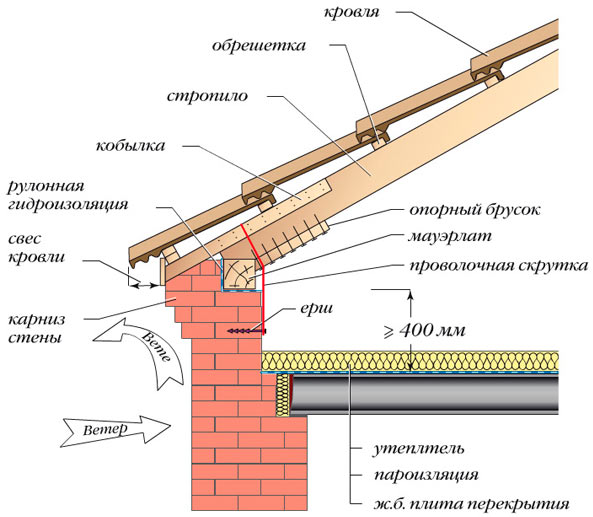

Положение мауэрлата в кровле

Перед тем как осуществить крепление мауэрлата к кирпичной стене, необходимо подготовиться. Первый этап подготовки выполняют при кладке стен. Существует два варианта завершения кирпичной кладки:

1. Кладка наружных стен дома заканчивается в одном уровне. Получается горизонтальный обрез стены. Мауэрлат укладывается на внутреннюю сторону. После завершения работ, внешний край заливается керамзитобетоном или утепляется теплоизоляционным материалом.
2. Кладка наружных стен завершается уступом. Наружную часть делают выше, чем внутреннюю. При этом создается дополнительное сопротивление распору и обеспечивается теплоизоляция конструкции. Этот вариант предпочтительнее при строительстве частного дома.

Схема двух вариантов закрепления стен мауэрлатами

После завершения кладки стен необходимо обеспечить гидроизоляционный слой между разными по своим характеристикам материалами: кирпичом и древесиной. Для этого брус укладывают на предварительно подготовленный слой гидроизоляции. Возможно использование следующих материалов:

• толь (устаревший и неэффективный, но дешевый материал, который в массовом строительстве в настоящее время не применяется);
• рубероид;
• гидроизол;
• линокром.

Материалы представляют собой основу, пропитанную битумным составом.

Как происходит крепление стропила к мауэрлату?

В строительстве крыши можно выделить несколько важных этапов. Одним из таких является возведение стропильной системы и крепление её к мауэрлату. От того, как вы соберёте стропильную конструкцию, будет зависеть, как крыша будет защищать ваш дом от снега, дождя и других климатических перепадов природы.

При креплении мауэрлата необходимо учитывать, что стропила выполняются из древесины, которая имеет свои особенности. Например, в сырую погоду она увеличивается в размерах, а в засушливую имеет особенность сжиматься. Именно поэтому для установки не стоит использовать жёсткие крепления. Они могут стать причиной смещения и разрыва материала. В том случае, если вы идеально рассчитаете количество мауэрлата, но ошибётесь при устройстве кровельной конструкции, это будет чревато образованием распорной силы. В итоге эта ошибка приведёт к тому, что вся конструкция дома начнёт рушиться. Чтобы избежать таких ошибок, стропильную конструкцию необходимо крепить либо скользящим креплением, либо жёстким.

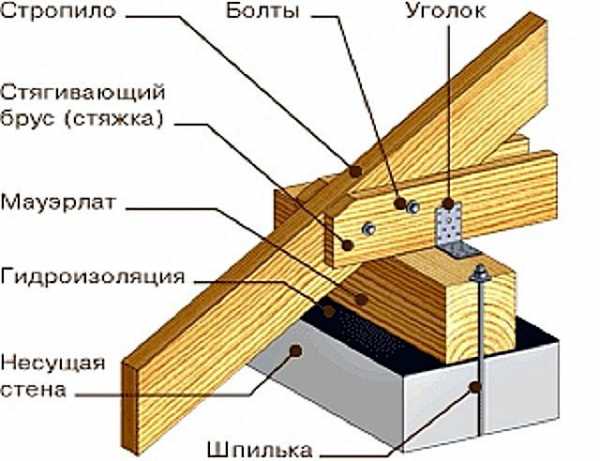

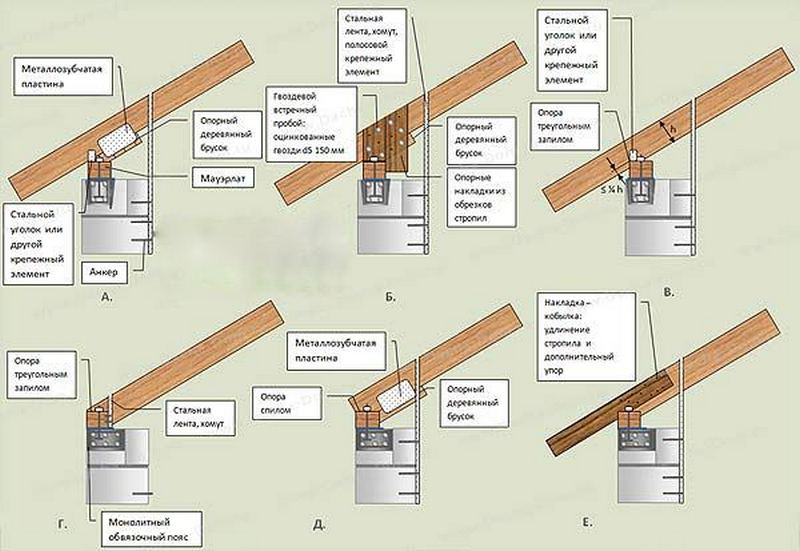

Способы креплений стропил к мауэрлату

Все известные методы можно разделить на два типа: жесткое крепление и скользящее крепление. Тип крепления выбирают исходя из формы и конструкции кровли и от вида используемых стропил – наслонных или висячих. При жестком соединении исключена возможность поворотов, сдвигов, кручения, изгибов между элементами. Крепление стропила к деревянному мауэрлату правильно производить следующими способами:

• с помощью уголков с опорным подшивным брусом перекрытия;
• с выполнением седла (запил) на стропильной ноге с использованием гвоздей, скоб или проволоки.

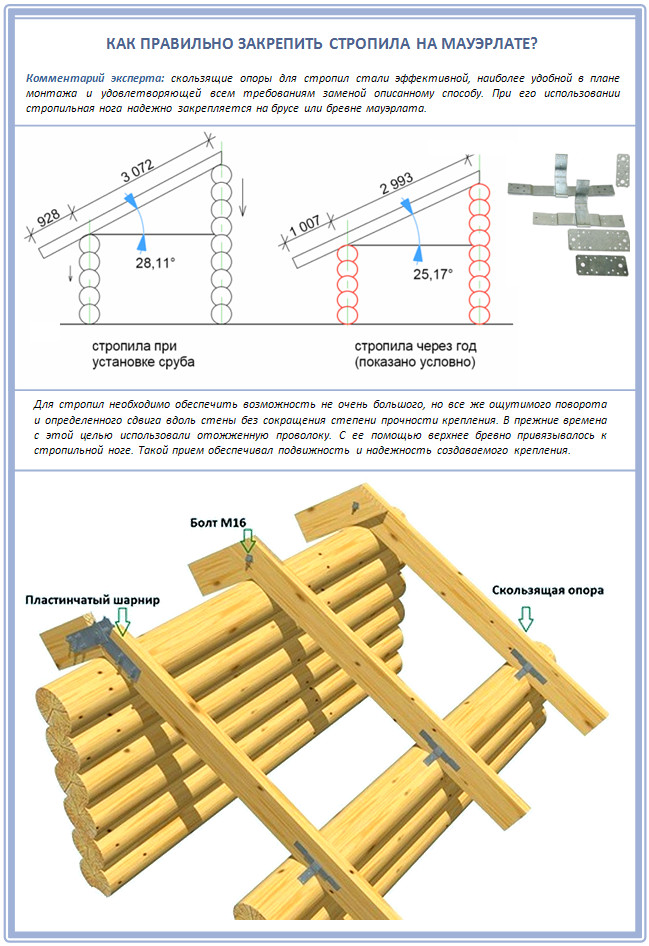

Скользящее или шарнирное крепление стропил к мауэрлату, как и скользящее соединение стропил с балками, имеет две степени свободы. Это достигается использованием специального крепежа перекрытия, который дает возможность перемещения в заданных пределах одного из элементов узла. В данном случае перемещаемым элементом выступает стропильная нога по отношению к неподвижному мауэрлату.

Все эти методы позволяют элементам в узле двигаться между собой. Наиболее часто такие виды крепления рекомендуют деревянным домам из бруса и бревен. Скользящее соединение устойчиво к усадке здания, и вся конструкция перекрытия мягко подстраивается под изменения при усадке.

Креплению стропила к мауэрлату уделяется огромное внимание. Ведь каждый соединительный узел должен быть выполнен надежно и качественно, запил должен быть вырублен точно по трафарету с плотным прилеганием. В любых соединениях не допускается использование подложек, прокладок и других деформирующихся и теряющихся элементов.

Рекомендации по креплению стропил

С этим вопросом мы разобрались, теперь следует рассмотреть несколько общих рекомендаций, касающихся крепления стропил.

И с этой темой разобрались, теперь уже можно рассмотреть наиболее часто встречающиеся способы крепления стропильных ног к мауэрлату. Мы будем говорить о трех: запиливании с упором (жестком), скользящем и наслонном методах.

Советы по установке

При создании надежного крепления стропил к мауэрлату двухскатной крыши нужно соблюдать следующие правила:

• Крепить соединительные элементы к мауэрлату и стропилам нужно прочно и качественно.
• Запилы в местах прилегания к мауэрлату должны быть очень точными, поскольку от этого будет зависеть надежность соединения.
• В процессе монтажа стропил на мауэрлат при закреплении к прочим стропильным брусам, растяжкам, раскосам и другим деталям применяют пластины, металлические уголки, болты, шпильки и кронштейны, которые предназначены для данных целей.
• Если монтаж осуществляется при помощи гаек и болтов, то необходимо использовать металлические пластины или шайбы, которые будут препятствовать затоплению гайки в древесине. Также для этих целей можно использовать обрезки фанеры.
• Для построек из дерева применяют скользящее крепление стропил к мауэрлату либо к верхним боковым бревнам.
• Для того, чтобы при усадке стен здания стропила скользили по стене, применяются особые элементы – так называемые «салазки». Эту деталь нужно обязательно использовать при изготовлении мягкой кровли или покрытия из дорогой черепицы.
• Для фиксации стропил нужно выполнять запиливание «седла» в месте примыкания стропил к мауэрлатному брусу. Это нужно для обеспечения надежного прилегания к поверхности бруса мауэрлата. Пользоваться шаблонами для выполнения запилов можно при уверенности, что все расстояния и размеры по периметру постройки максимально идентичны. В противном случае каждую стропильную ногу нужно подгонять отдельно. Следует отметить, что глубина запила не должна превышать ¼ ширины стропильных ног.
• Чтобы крепление стропильных ног к мауэрлату было более прочным и надежным, необходимо применять специальные стальные уголки.
• В коньковом прогоне стропила крепятся друг с другом встык. Фиксация осуществляется посредством стальных пластин.

Крепление балок перекрытия к стене

В частном строительстве обычно делают деревянные перекрытия по балкам. Крепление балок — важный технологический этап, от качества которого зависит надежность перекрытий.

Способы соединения балки перекрытия со стеной

Перед тем как строить, нужно заказать проект дома и все действия выполнять в соответствии с ним. Обычно способ устройства перекрытия описан там. Здесь важно всё — используется ли специальная врубка или крепёж для установки балок, жёстко ли они соединяются со стеной или по плавающей системе. Способ крепления имеет большое значение.

Например, в каркасных домах и домах из СИП-панелей балки являются элементами каркаса и крепятся наглухо. В домах из газобетона, из оцилиндрованного бревна балка обычно крепится так, чтобы она просто лежала на стене и имела возможность продольного люфта. Глухое крепление вызывает вибрации при хождении по потолку второго этажа.

Есть одно различие между балками перекрытия и лагами для пола. Лаги должны лежать свободно, чтобы пол не коробило и не вело. Покрытие пола крепится уже непосредственно к лагам.

К примеру, сезонное удлинение балки, даже воздушно-сухой, составляет 2-3 см на 5 м. Естественно, любой пол, приколоченный прямо к такой балке, выгнется. Из-за этого он начнет скрипеть, расходиться.

Кроме того, под лаги кладут демпфирующие прокладки, которые гасят вибрацию от шагов.

Специальными металлическими крепежными пластинами

Металлические перфорированные пластины для деревянных конструкций были разработаны в Швеции. Крепление с их помощью деревянных балок достаточно простое, не требует точной подгонки. Кроме того, они способны сгладить изменения геометрии древесины вследствие набухания.

Балка перекрытия крепится в каркасном домостроении поверх продольной балки стенового каркаса. Она кладётся сверху на пролёт и закрепляется при помощи двух перфорированных уголков сбоку.

Это позволяет устойчиво закрепить даже балку в виде лафетной доски, достаточно узкой, установленной на ребро. Если же балка — брус, и обеспечивать её устойчивость не так важно, можно крепить её уголками снизу.

Брус применять лучше, так как лафетная доска склонна к кручению при высыхании и сезонном увлажнении, и перекрытие будет деформироваться.

Способов крепления к стене

1. Крепление стальной проволокой

Этот способ достаточно прост. За два-три ряда до полной укладки стены закладывают стальную проволоку сечением 4-6 мм. Расстояние между уложенными кусками проволоки должно соответствовать количеству стропил.

Концы ее выпускаются с внутренней стороны стены и снаружи. Они должны иметь длину, достаточную для последующего крепления бруса. После окончательной укладки стены кирпичом и ее полного высыхания, концы проволоки продеваются через подготовленные отверстия в деревянном брусе и скручиваются, крепко прижимая мауэрлат к стене.

2. Крепление при помощи скоб

В этом случае, так же как и в предыдущем, процесс крепления начинается за два- три ряда до окончания кирпичной кладки. На одинаковом расстоянии укладываются деревянные бруски. Мауэрлат крепится к ним скобами.

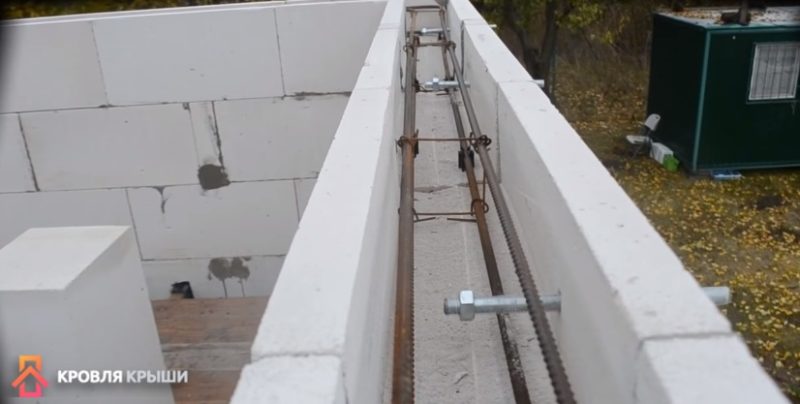

3. Крепление с использованием армопояса.

Этот способ применяется, как правило, при строительстве зданий из ячеистого блока (газосиликата, пеноблока и т. д.). Какой-либо другой вид крепления здесь не подойдет ввиду мягкости материала.

По периметру строения заливается армирующий пояс – в процессе заливки в бетонном растворе устанавливаются анкера диаметром 12-14 мм. В брусе просверливаются соответственно расположению анкеров отверстия.

Для точного месторасположения отверстий можно воспользоваться идеально ровной доской. Ее накладывают на анкера, и таким образом производится разметка. Затем доску нужно приложить к нижней части бруса мауэрлата и высверлить на нем отверстия. Подготовив мауэрлат, его насаживают на анкера и прижимают шайбами.

4. Крепление с помощью арматуры или шпилек

За три ряда кладки монтируются строительные шпильки или обыкновенная арматура. Ее высота должна превышать высоту мауэрлата на 30 мм. Затем они пропускаются через просверленные в брусе отверстия и закрепляются гайками при помощи сварки.

Разметку отверстий можно произвести достаточно простым способом. На острие арматуры положить балку и ударить по ней тяжелым предметом. По отметинам, которые в результате останутся на брусе, просверлить отверстия.

5. Анкерное крепление

В этом случае для мауэрлата используется не брус, а доска 50х150 мм. На стены укладывается ряд таких досок, они крепятся к стене с помощью анкеров, длина которых должна быть не меньше 20 см. Следующий ряд прибивается к предыдущему обыкновенными гвоздями, длиной 10 см.

Последний способ обладает некоторыми преимуществами. Основное из них в том, что поднять доски на высоту кровли проще ввиду их легкого веса. Кроме того, укладка стен и монтаж кровли предполагает участие разных людей, поэтому укладку проволоки, анкеров или брусков строители самого дома могут пропустить.

Крепеж для стропил

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

Способы установка мауэрлата

Общие правила

Ширина бруса обычно равняется одной трети от толщины капитальной стены, в среднем это где-то 15-20 см. Нет необходимости делать мауэрлат толще, чтобы попытаться сделать конструкцию надежней, это может сыграть плохую роль. Во-первых, от лишнего веса увеличивается нагрузка на стены. Во-вторых, чем толще балка, тем больше она весит, тяжелый вес усложняет процесс монтажа.

Чтобы предотвратить гниение древесины, между мауэрлатом и стеной выстилают слой гидроизоляции, подойдёт обычный рубероид. Для защиты от вредителей, древесину обрабатывают антисептиком.

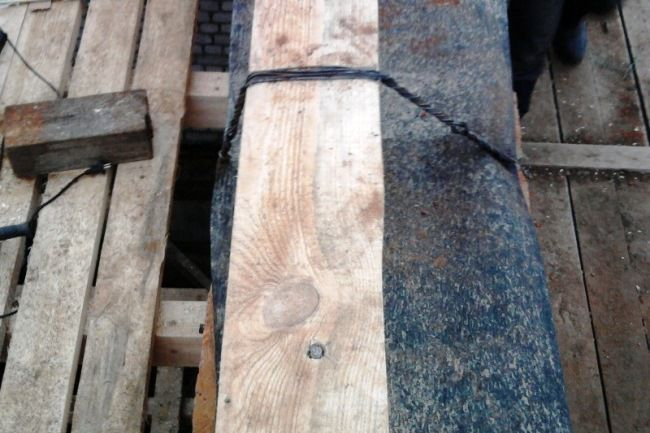

Крепление с помощью металлической проволоки

Считается самым простым способом монтажа мауэрлата. Для этого берут проволоку толщиной не менее пяти миллиметров, ее закладывают в кирпичную кладку на глубину пяти или шести рядов. Рассчитывайте длину проволоки так, чтобы хватило на всю толщину мауэрлата и остались концы, которые потом можно будет скрутить между собой.

В брусе просверливают отверстия, в которые будут продеваться проволока, отверстия делают парными на расстоянии 25-30 см, продетые через дырки концы проволоки скручивают между собой. Количество таких скруток вы определяете самостоятельно, но их не должно быть меньше, чем количество стропил.

Крепление строительными шпильками

Шпилька представляет собой металлический штырь, согнутый под прямым углом, где одна сторона длиннее другой, по форме напоминает букву Г. Или с одной стороны к шпильке приваривается металлическая пластина размером пять на пять сантиметров.

Штыри закладывают в кладку вертикально на глубину около сорока пяти сантиметров, где короткая часть шпиля или металлическая пластика располагаются снизу. По длине должно хватить на всю толщину мауэрлата, из него должно торчать минимум три сантиметра строительной шпильки. Сверху закручивают шайбы, которые плотно прижимают мауэрлат к стене.

Крепление мауэрлата анкерными болтами

Устройство с использованием анкерных штифтов и болтов считается самым надежным и крепким. Анкеры устанавливаются прямо в армированный пояс, который заливается бетоном и после высыхания, обеспечивает прочное крепление штифтов не должно быть меньше, чем стропил, и они не должны совпадать по расположению. Устанавливать анкеры нужно как можно ровнее в ряд и максимально вертикально.

Когда штифты установлены, на них сверху прикладывают брус мауэрлата и ударяют специальным молотком, чтобы на поверхности дерева остались отметки, которые будут показывать, где нужно сверлить отверстия под анкера. Надежное крепление конструкции обеспечивается с помощью болтов.

Особенности

Чаще всего под мауэрлат для двускатных крыш берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:

• Общей площади дома и сколько занимает периметр стен?
• Типа крыши;
• Материала, которым укрыта кровля;
• Материала, из которого сделаны несущие конструкции;
• Климата в данной местности;
• Есть ли мансарда, несколько или другие пристройки?

В большей степени расчёт будет зависеть от того, какого типа крышу вы решили установить на свой дом? В вашем случае она двускатная. От этого и отталкивайтесь, подбирая материалы для строительства.

Заключение

Кроме высоких функциональных свойств минеральной ваты, использующейся в жилых подкровельных помещениях, потребителей привлекает возможность существенной экономии. Главным источником таковой является не цена материала, а самостоятельное выполнение работ. Однако, для монтажа, ведущегося в одиночку, к волокнистому изоляционному материалу предъявляется ряд дополнительных требований. Только их учет при выборе марки ваты гарантирует вам спокойную, размеренную работу.

Источники

• -mauerlata-iznutri/
• -uteplit-mauerlat-iznutri/
• -uteplit/mansarda/uteplenie-mansardy-iznutri-minvatoj/
• -mauerlata-iznutri/

Несколько общих практических советов

Для стропильной системы выбирайте только наиболее качественные материалы, это не та конструкция, на которой можно экономить. Много обыкновенных архитектурных элементов имеет несколько дополнительных составляющих несущих конструкций, они друг друга дополняют и страхуют. Стропила работают «в одиночку», в случае нарушения устойчивости никакие другие элементы не берут на себя нагрузку.

Не используйте некачественный пиломатериал

Старайтесь делать узлы соединений стропил с мауэрлатом в тех местах, где полностью отсутствуют естественные пороки развития древесины, в том числе и здоровые сучки. Твердость самих сучков большая, но вокруг них образуются завихрения древесных волокон, а они уже не отличаются высокими показателями физической прочности.

Обратите внимание на качество древесины мауэрлата

Пороки бруса

Делайте разметку, а особенно обрезание, очень внимательно. Для исправления ошибок можно пользоваться различными подкладками, но это крайне нежелательно.

И последнее. Можно встретить рекомендации ставить стропильную систему самостоятельно без помощников. Некоторые самые простые виды стропильной системы можно сделать и одному. Вопрос только в том, зачем это нужно? Зачем рисковать своим здоровьем, если в конечном итоге не будет никакой экономии времени и денег. А качество соединения всех узлов ощутимо пострадает.

Видео — Крепление стропил к мауэрлату, скользящая опора

Видео — Монтаж стропил

Видео — Сборка стропил

Видео — Быстрый монтаж стропильной системы

Что представляет из себя оголовок дымохода Обрешетка под мягкую кровлю Устройство стропильной системы Рубероид ркк и ркп отличия
